В кабинете надо не только работать, но и отдыхать — я так считаю. Действительно, после длительного сидения за компьютером, когда мозги уже гудят от напряжения, хочется закрыться от всех домашних, поваляться на диванчике в одиночестве, посмотреть по телевизору новости (а не эти дамские сериалы!), расслабиться, выпить рюмочку хорошего коньячку…. А что для этого надо иметь? Правильно — бар! Ниша в стенке слева от правой аудиоколонки и была предназначена под организацию бара.
Поэтому она была остеклена непрозрачным стеклом типа «сатинато» (матированным с одной стороны) такого же оттенка (серого), как и вся остальная стенка. Стекло установлено матовой стороной внутрь. Под размеры ниши (504х393 мм) заранее было заказано зеркало размерами 500х389х3 мм. Была также заказана полочка из бесцветного стекла для бокалов и рюмок.

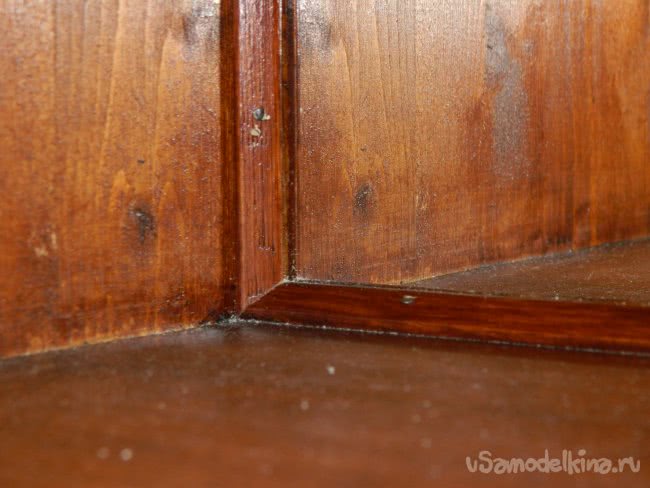

На задней стенке должно было находиться зеркало, которое крепилось самодельными штапиками. Штапики делал следующим образом. У рейки сечением 9х9 мм, оставшейся от задней стенки подвесных полок, рубанком частично сострогал ребро. Самое сложное во время этой операции — закрепить рейку в верстаке. Вышел из положения достаточно просто — на смыкающихся губках верстака сделал две продольные прорези. В прорези вложил рейку и зажал губки. (К слову сказать, в последствие эта доработка верстака мне очень пригодилась.) После строжки обработал штапики шкуркой зернистостью 180 и покрасил в три слоя лазурью “Belinka”. Штапики прибивал гвоздиками ø1,2х16 мм.

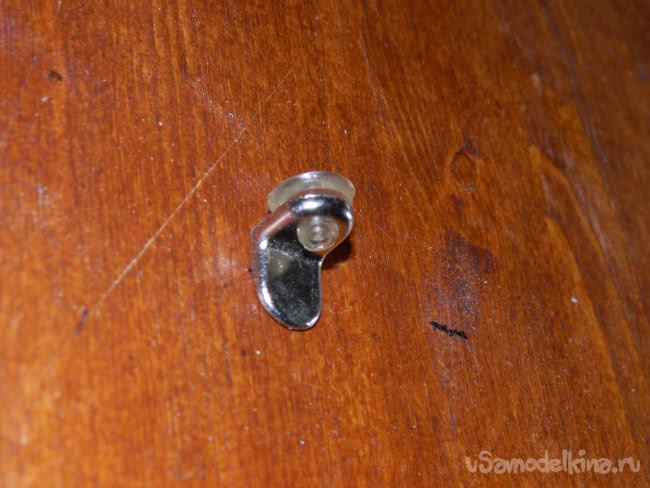

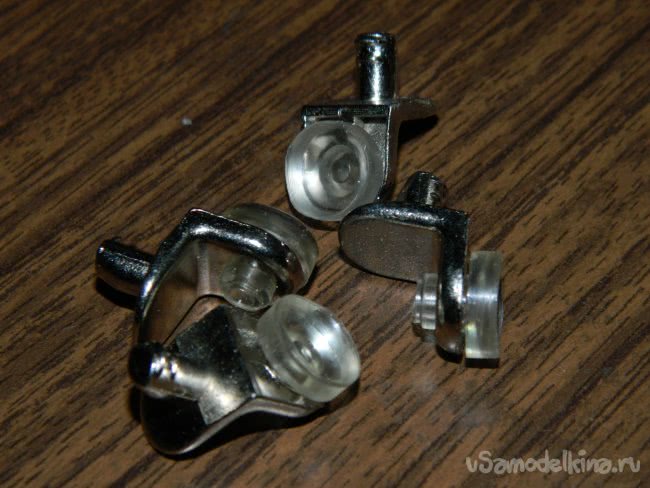

Для установки стеклянной полочки в «Леруа Мерлен» были куплены специальные полкодержатели для стекла. Держатели были установлены в нишу так, чтобы вставала до полочки бутылка с шампанским.

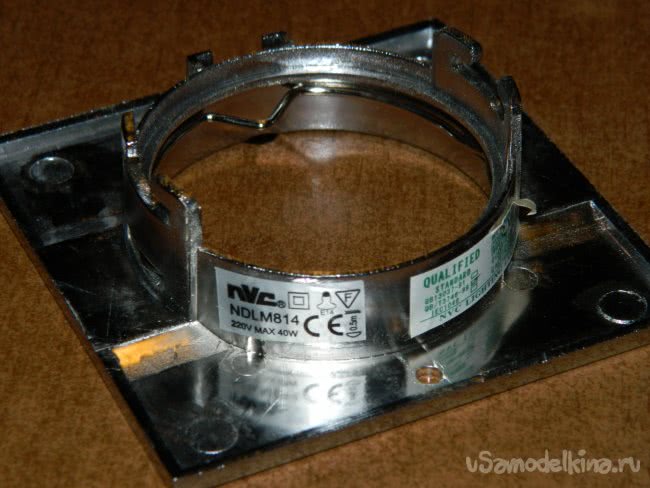

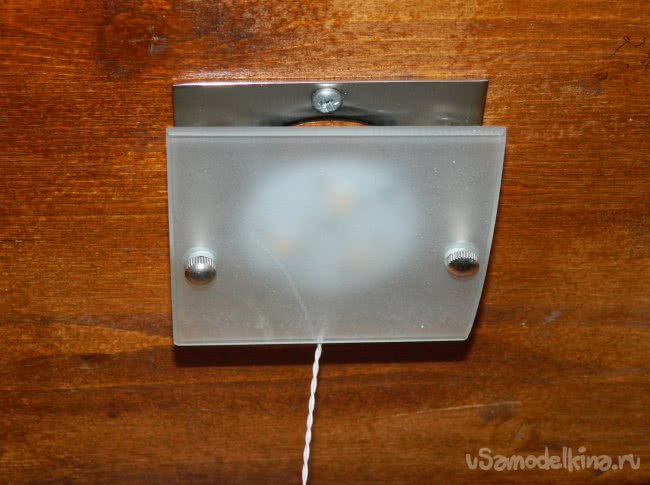

У «Плюшкина» в электробарахле завалялся спот с гнутым матовым стеклом, предназначенный для использования с галогенными лампами типа GU10.

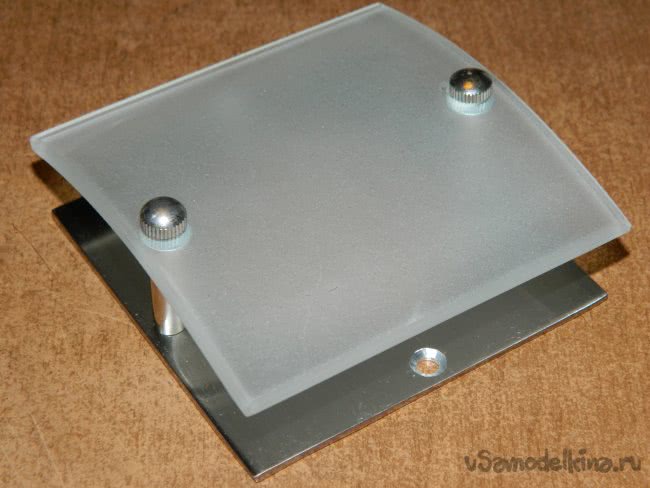

Чтобы не врезать его, я сделал спот накладным. Для этого болгаркой обрезал спот сзади и просверлил дополнительные отверстия ø4 мм под саморезы ø3,5х16 мм для крепления его в нише. Стойки, на которых крепилось стекло, необходимо было укоротить.

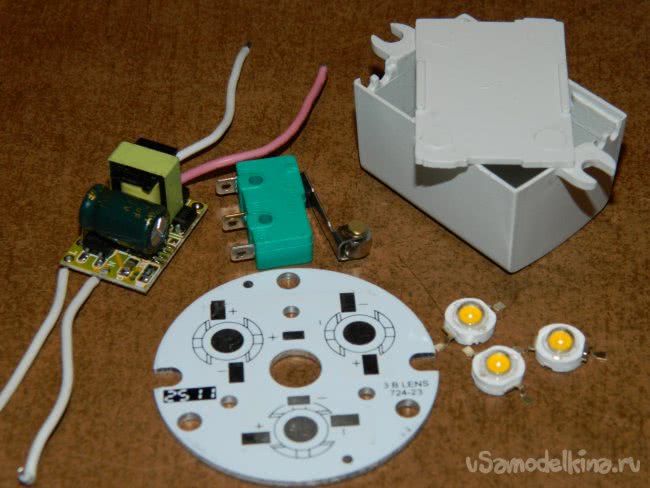

Необходимы следующие комплектующие:
• Драйвер PSM-330mA-3WS.
• Светодиоды 3HPD-1.
• Плата BK724-23 Ø44 мм.
• Концевой переключатель MSW-13 с роликом.
• Корпус для драйвера.
• Радиатор от компьютера.

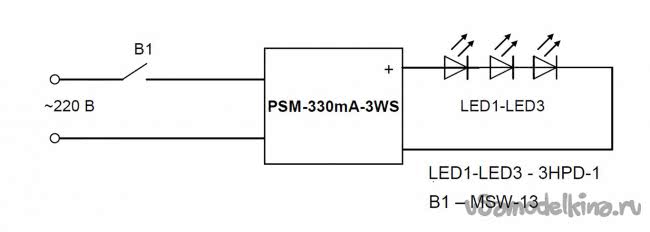

Схема подключения представлена на рисунке.
Провод МГТФ сечением 0,17 мм² был использован на весь монтаж.
Сначала светодиоды были приклеены на плату клеем Радиал, затем (после просушки в течение 12 час.) подпаяны к плате. Радиатор использовал из компьютерного барахла размерами 38х38х10 мм. Радиатор ребристый с сильно развитой поверхностью, что вполне хватало для охлаждения трёх одноваттных светодиодов, — пришлось только чуть обточить его под отверстие в споте и просверлить отверстия для крепления всего модуля. Через термопасту закрепил плату на радиатор и подпаял к ней питающие провода. Светоизлучающий модуль готов.

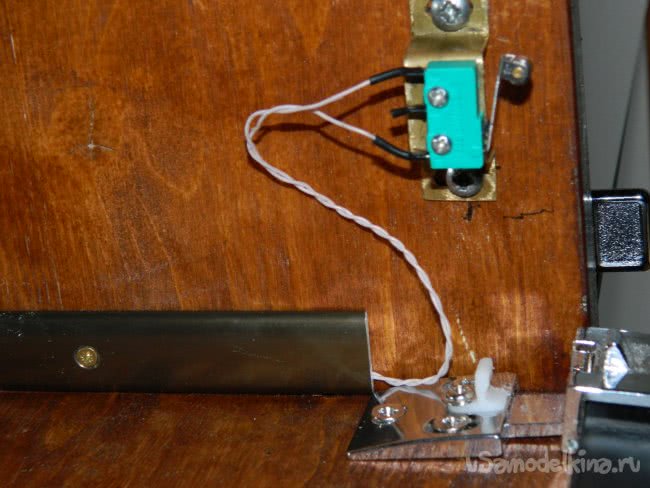

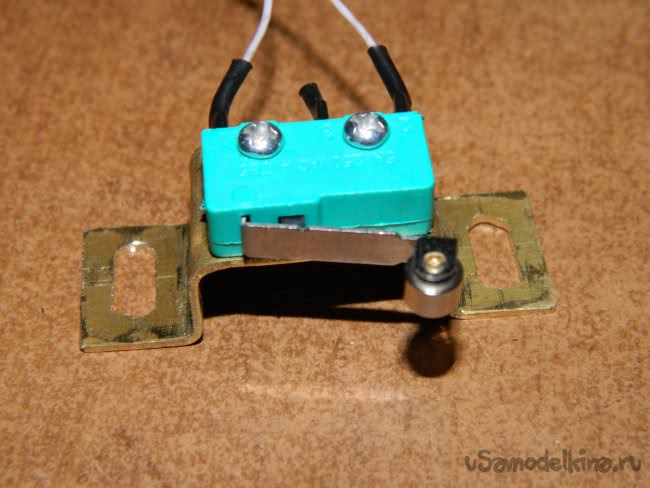

Теперь займёмся микропереключателем. Корпус микропереключателя имеет размеры 20х10х6,5 мм. Ролик, если микропереключатель прикрепить непосредственно к полке, будет идти по самому краю стекла (зазор между стеклом и полкой — 4 мм), что не есть хорошо. П-образный кронштейн из листовой латуни решил эту проблему. Для юстировки положения микропереключателя в ушках кронштейна были сделаны овальные пропилы. Микропереключатель был закреплён на кронштейне винтами с гайками. К контактам переключателя были подпаяны провода, изолированные термоусадкой.
Приступим к установке системы освещения бара. Светоизлучающий модуль был установлен на потолке ниши.

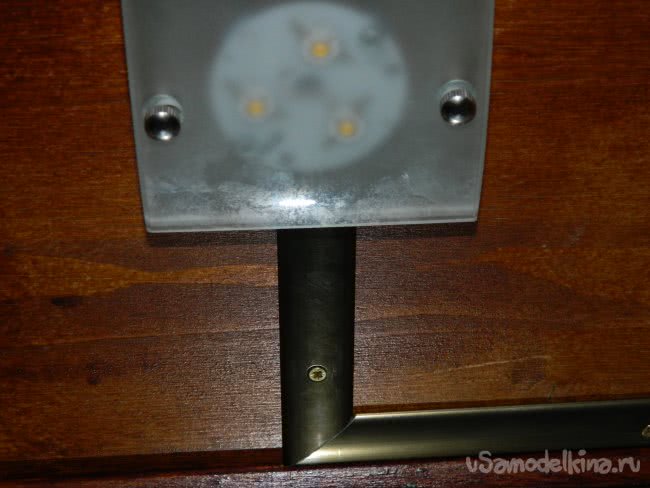

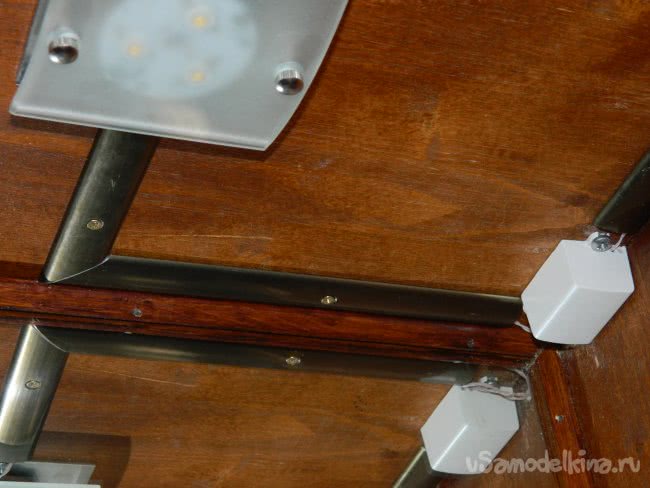

Долго думал, как спрятать провода. Нашёл в гараже узенький дюралевый порожек, (подходящий под цвет бара) оставшийся от первоначального ремонта квартиры (не выкинул «Плюшкин» — пригодилось!). Этот порожек и был использован в качестве электротехнического короба. Крепился он к потолку на маленьких шурупах.
Следовало установить переключатель как можно ближе к петле. Затем отрегулировать его положение так, чтобы был слышен характерный щелчок при закрывании дверцы. В верхнем углу установил драйвер в коробочке.
После всех механических манипуляций распаял провода согласно схеме и в боковой стенке просверлил отверстие ø2,5 мм. Через это отверстие вывел питающие провода за аудиоколонку и спустил их вниз в нишу для телевизора. Срастил провода МГТФ с сетевым проводом и закрепил скобой. Монтаж системы освещения бара закончен.

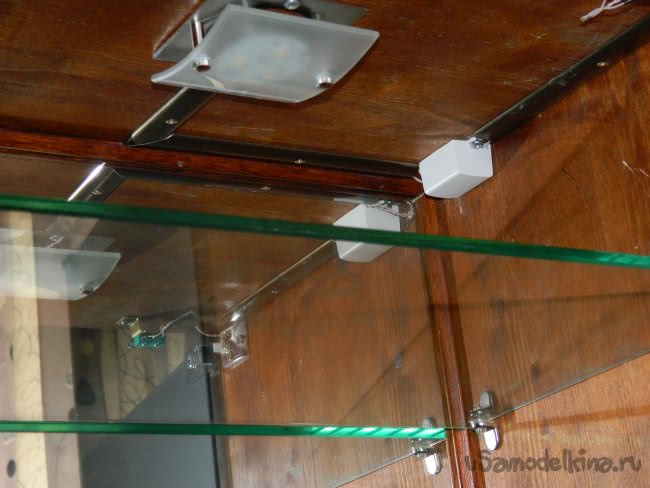

Поставил стеклянную полку
и воткнул питающую вилку в розетку.

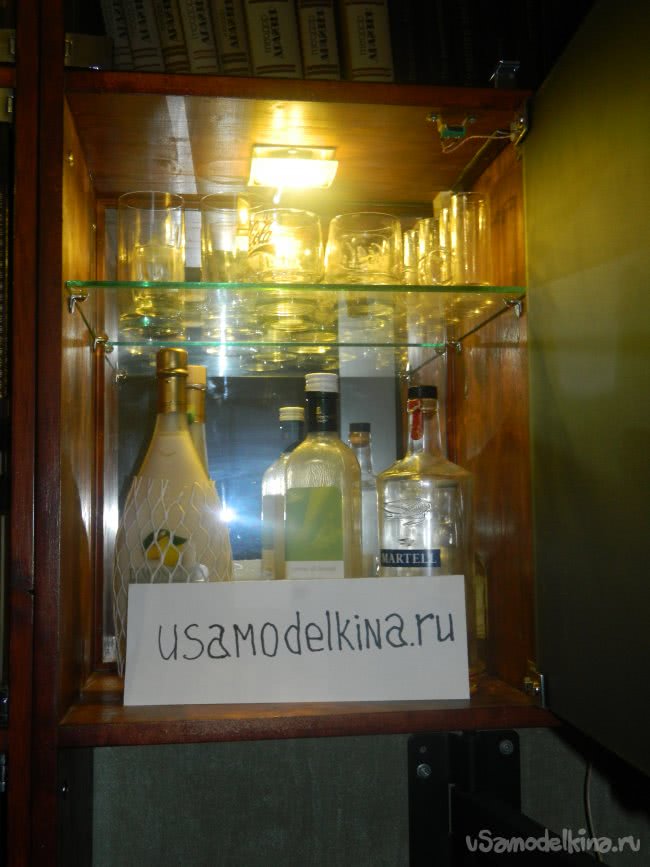

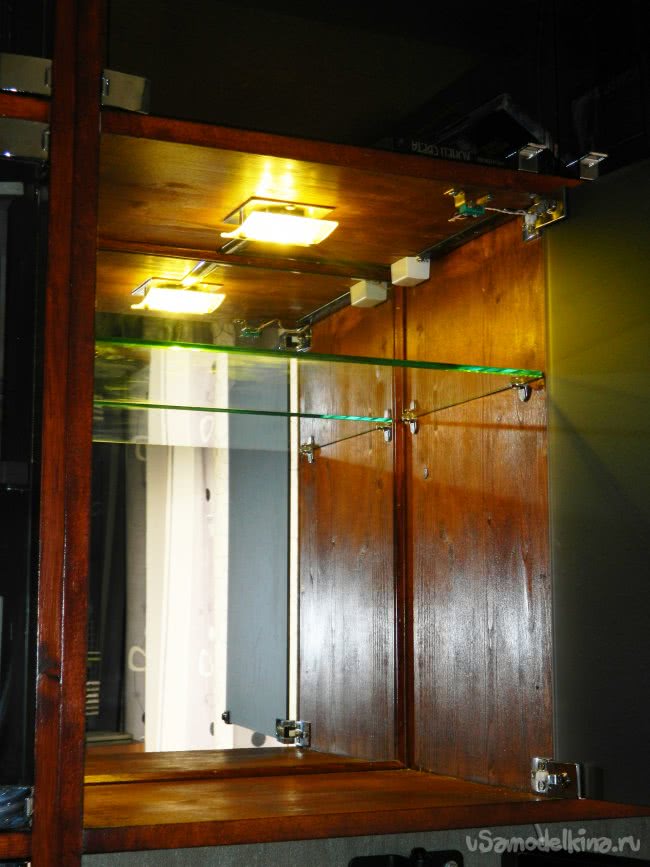

Надо сказать, что бар получился отлично. Потребляет подсветка около 3 Вт, а выдаёт световой поток около 350 лм. Этого вполне хватает для освещения бара.
