    Закрытые витрины со стеклом и подсветкой

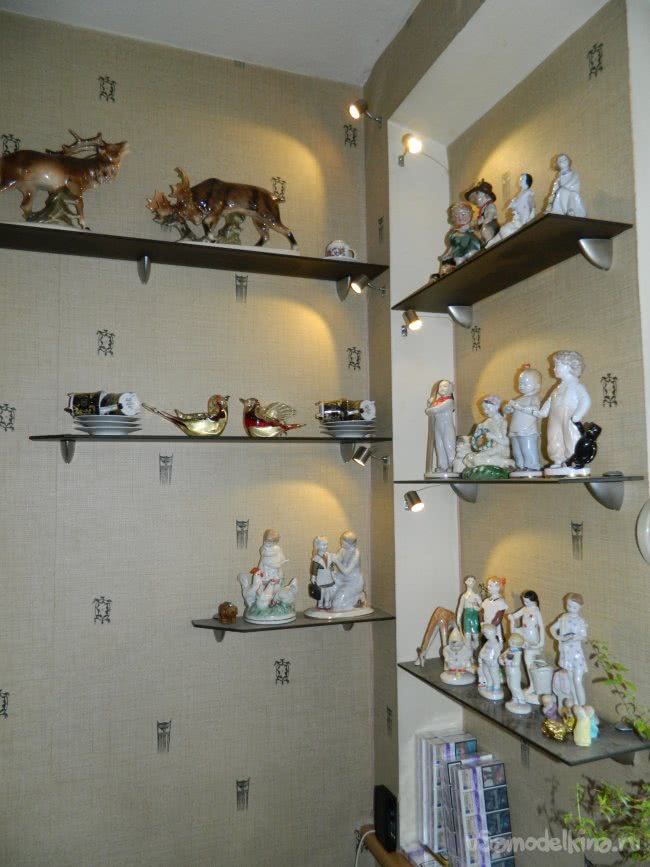

    Коллекцию фарфоровых фигурок с завода ЛФЗ жена уже давно начала собирать (стоят дорого!). Уже набралось достаточно большая коллекция. Когда-то я сделал стеклянные полки на стенах — смотрелись, как открытая витрина.

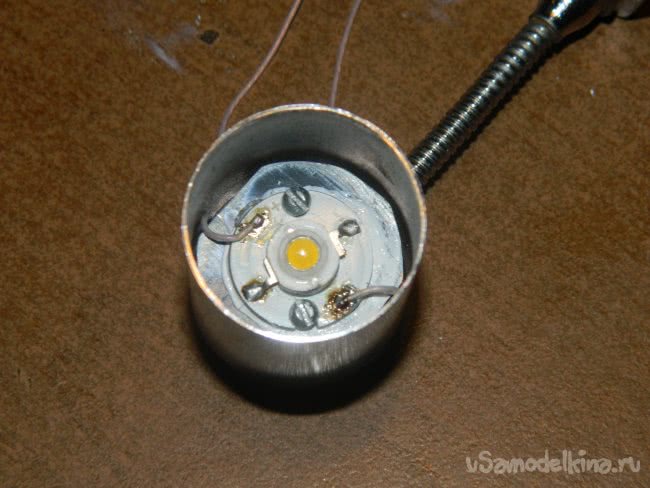

    Подсвечивали витрину маленькие самодельные прожектора с двумя режимами работы: вечерняя подсветка и показ коллекции.


    Блок управления

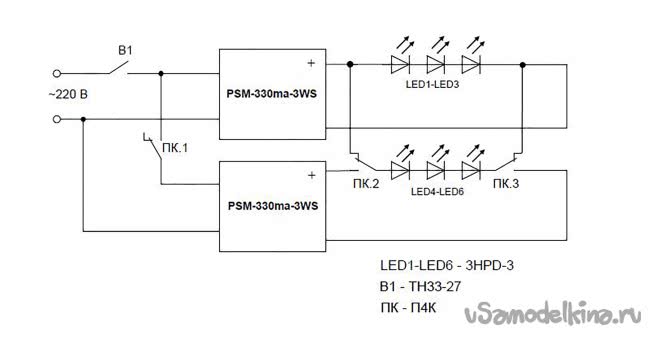

    Это было не сложно сделать - схема достаточно проста.

    Но утомительна была распайка проводов в самом блоке управления.

    Но, когда в квартире появился маленький “шкодник”, стало небезопасно, чтобы фигурки стояли открытыми (всегда норовил что-нибудь скинуть, да ещё и гадил на статуэтки).

    И я решил сделать подарок жене — закрытую витрину.

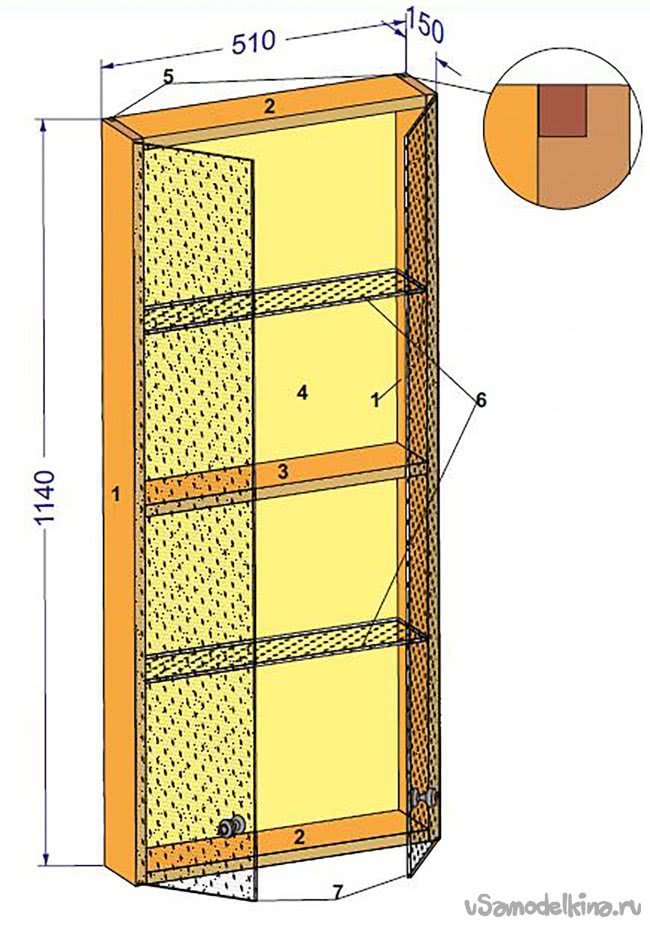

    Изначально витрина должна была выглядеть так, как показано на рисунке.

    Но в процессе её доработки кое-что поменялось. Например, ручки переехали в центр, убралась окантовка стёкол — я решил, что так будет проще. И центральную полку решил сделать деревянной, чтобы усилить прочность витрины. Теперь она смотрится так.

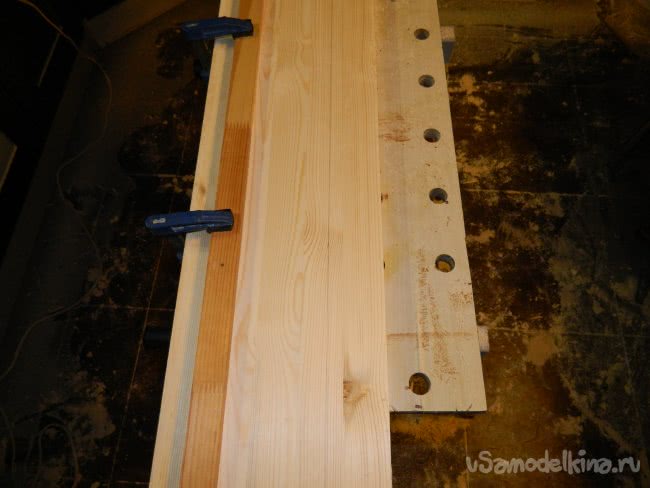

    Делал из сосновых мебельных щитов. Были куплены щиты размерами 1200х200х18 мм. Каждый щит был отпилен по размеру на циркулярке.

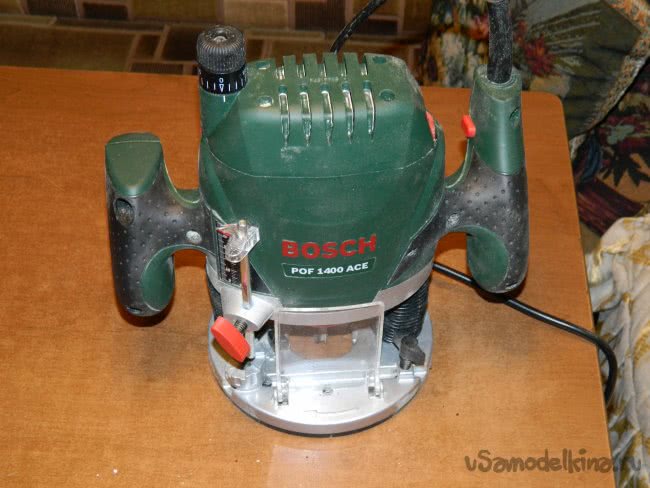

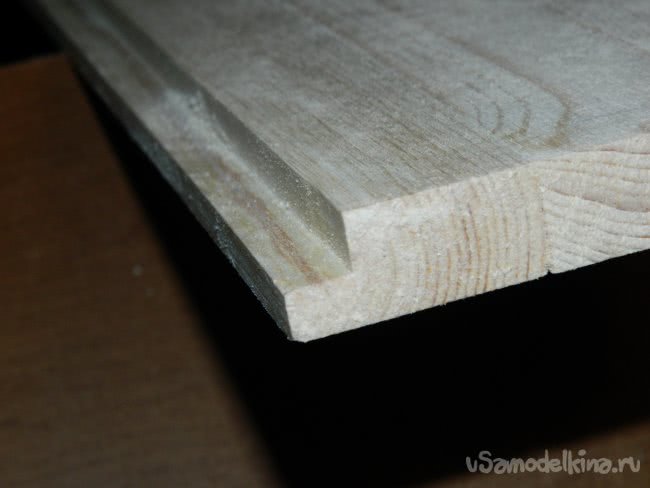

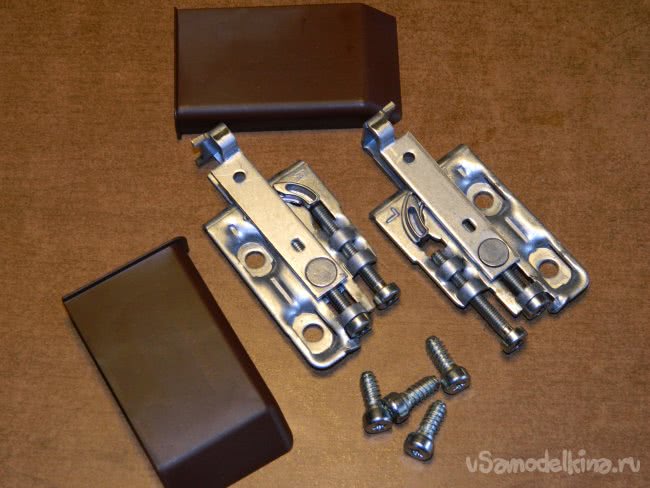

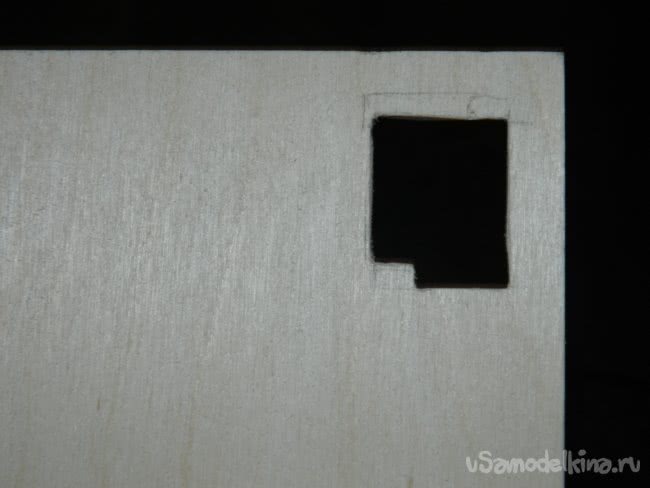

    Использовал 4-мм фанеру ФЛС 2/4 для задней стенки (осталась ещё от книжной стенки). Так как задняя стенка должна быть утоплена, у щитов фрезером была выбрана четверть (исключая среднюю полку) 9х10 мм. Также на задней стенке были выполнены пропилы под навесы.

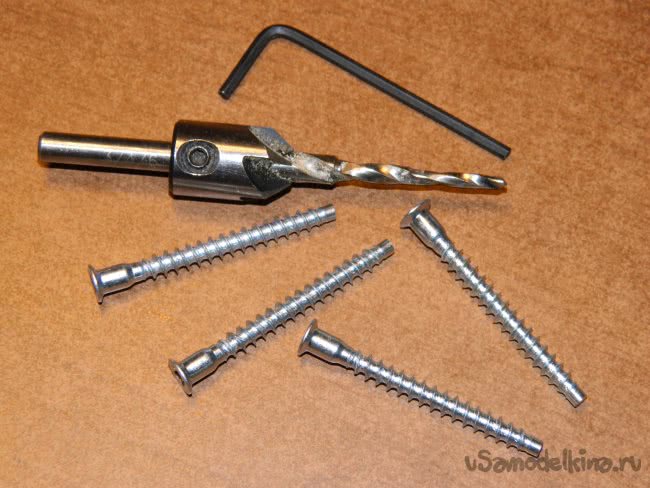

    Сборку проводил шурупами конфирмат ø5х50 мм, которые остались ещё от сборки книжного шкафа в кабинете. Применял специальное сверло для конфирмата (оно ступенчатое и за один проход сверлит необходимое отверстие).

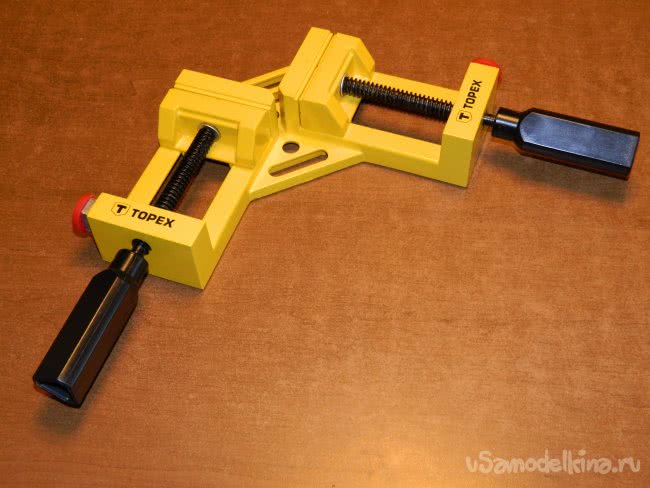

    Купленную угловую струбцину использовал для фиксирования элементов витрины перпендикулярно друг другу для крепления.

    Чтобы убрать огрехи, собрал витрину и прошелся по ней шлифмашинкой.

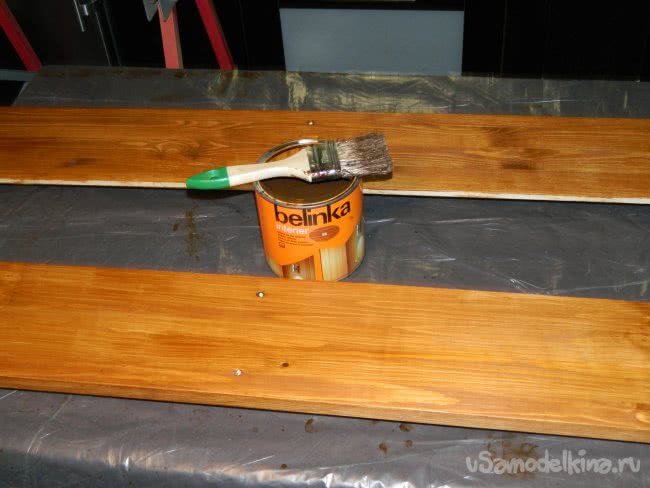

    Разобрав витрину, подготовил детали к шлифовке и покраске. Шлифовал внутреннюю сторону деталей (так как внешняя сторона уже была обработана) ленточной шлифмашинкой шкуркой 120. Использовал лазурь Белинка-интерьер (она не обладает запахом). Покрывал в несколько слоёв (с промежуточной шлифовкой через 4-5 часов). Сушка окончательного слоя проходила около 20 часов.

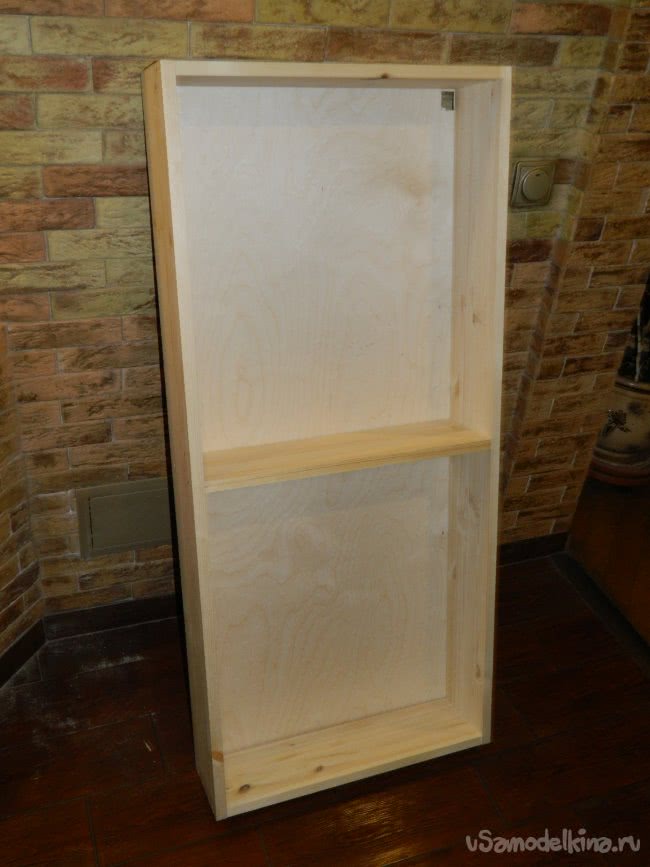

    Затем собрал витрину.

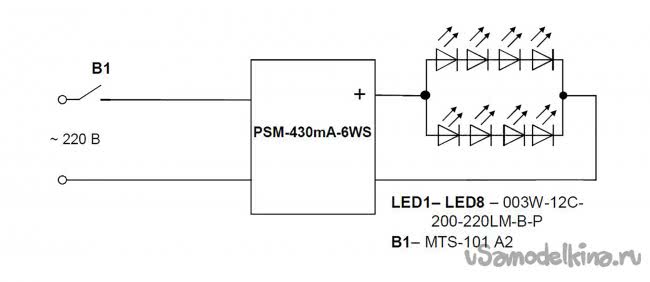

    Для подсветки либо использовать светодиодную ленту, либо мощные светодиоды emitter. Для светодиодной ленты нужен источник питания (достаточно громоздкий), для питания светодиодов — небольшой ШИМ-драйвер. Решил остановиться на драйвере (тем более что у меня их было достаточно в запасе). Если использовать драйвер PSM-430mA-6WS, то к нему можно подключить две цепочки светодиодов в две параллельные ветки по 4 штуки на каждую. Тогда через каждую цепочку будет протекать ток в 215 mA (т.е. диоды работают в облегчённом режиме), особенно если использовать трёхваттные светодиоды. Схема представлена на рисунке.

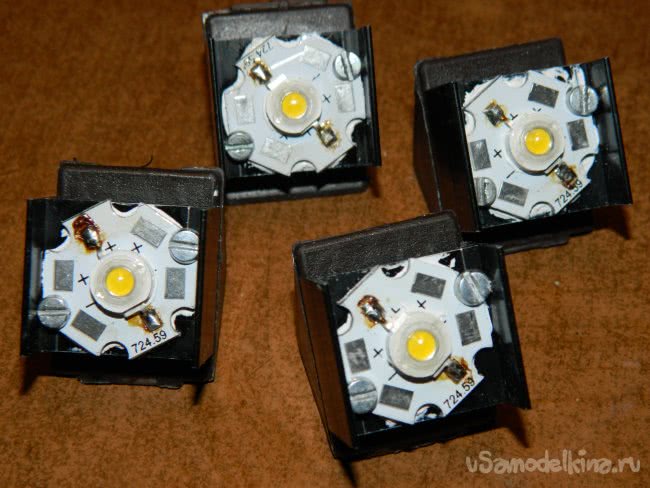

    Тогда можно использовать радиаторы HS-202-20 с размерами 20х23х16 мм — площади радиатора хватит. Использовал 3-Вт светодиоды (LED-003-220lm, 45х45 mil, BRIDGELUX, США) с тепловой температурой 4500 К. Припаял их на одиночные платы “star”, а платы закрепил на мебельные пластиковые уголки, так как светодиоды должны светить вниз.

    Сборки поставил чуть ниже полок (ещё не поставленных). Разводку проводов делал с задней стороны витрины.

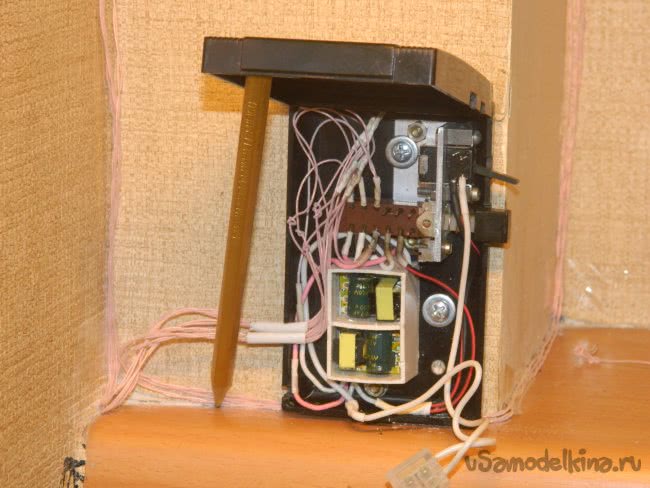

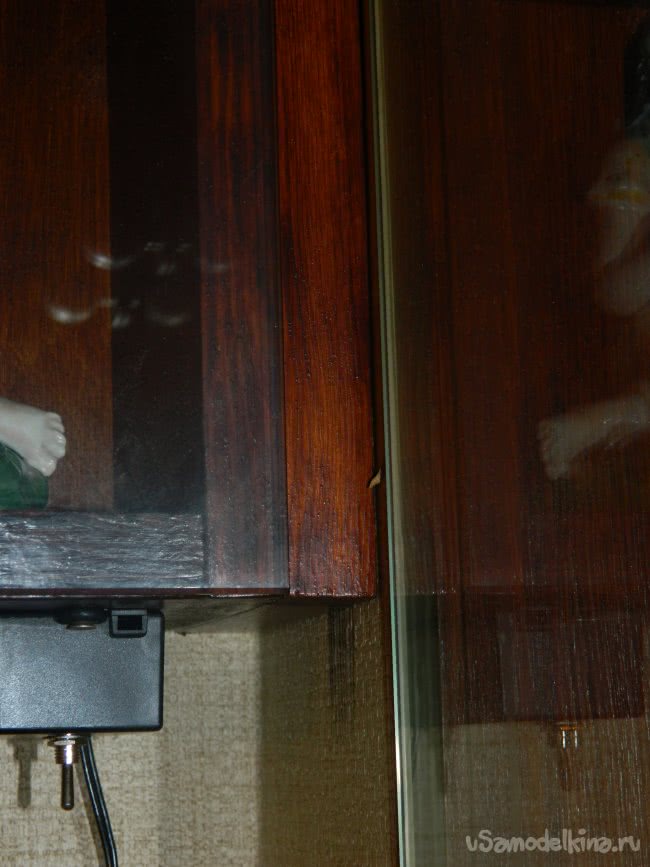

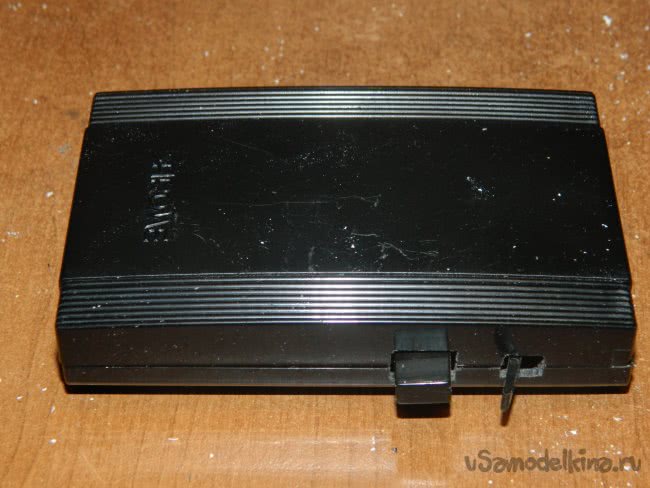

    Драйвер и микротумблер спокойно поместились в пластмассовый маленький корпус для РЭА. Закрепил его снизу витрины.
    В зеркальной мастерской заказал стёкла: для полок — из 6-мм “бронзового стекла”, для дверок — из бесцветного 5-мм. Использовал 4-х шарнирные накладные петли, под которые заранее заказал в дверках отверстия (также заказал отверстия под ручки - решил их ставить посередине с отступом от края 5 см). Для полок купил специализированные полкодержатели с силиконовыми присосками (такие же, как я использовал в баре в книжной стенке).

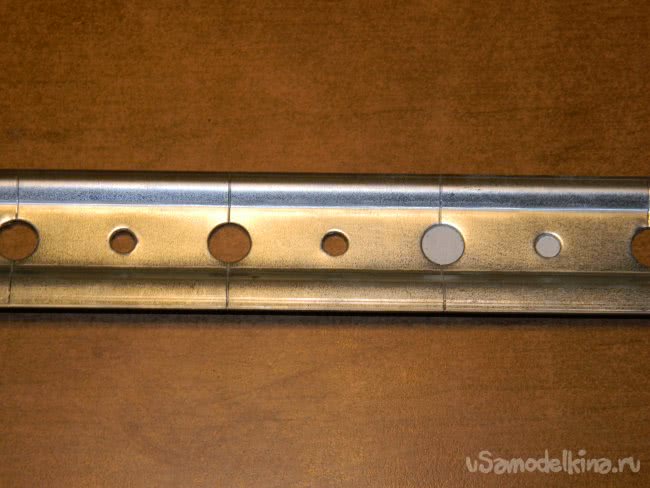

    Прикрепил к стене шину для кухонных полок, закрепил на витрине навесы (такие же, как и полок в кабинете, благо купил с запасом) и повесил её.


    Выставил положение витрины навесами. Затем навесил стеклянные дверки, поставил стеклянные полки и прикрепил ручки. Одна витрина готова. Потратил я на витрину всего около 4500 руб., включая фурнитуру (фурнитуру купил с учётом, что буду делать ещё одну витрину), причём, основные траты были на заказ стёкол.

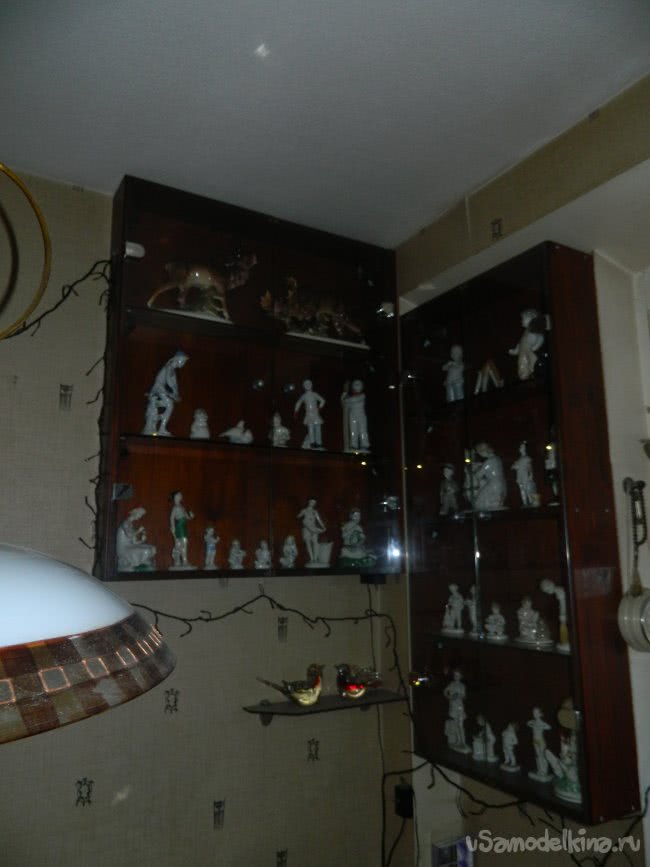

    Потом сделал и на боковой стене такую же витрину (без внутренней деревянной полки). В ней всего две стеклянных полки. Сделал небольшие проставки с правого боку витрины, чтобы дверки, отрывающихся витрин, не соприкасались.

    Собирал по такой же схеме. Драйвер использовал такой же — он потянул и две ветки по три светодиода. Обошлась мне она где-то в 2000 руб. (мне уже на стекольной фирме давали приличные скидки, витрина сама меньших размеров, да и фурнитура уже была).

    Теперь можно не беспокоиться за коллекцию жены.
