    Книжная стенка своими руками


    Как я хотел сделать свой кабинет, где можно не только работать, но и отдыхать. Жена предлагала купить какие-нибудь шкафы и диван (компьютерный стол у меня уже был). Но я отвечал, что мы не найдём шкафов необходимого размера (хотел всё сделать по месту), и делать многофункциональную книжную стенку решил самостоятельно из сосновых мебельных щитов (сложнее работать, чем с ДСП, зато экологично). Ушло на всё-про-всё более 3-х месяцев, и было истрачено около 40000 рублей.

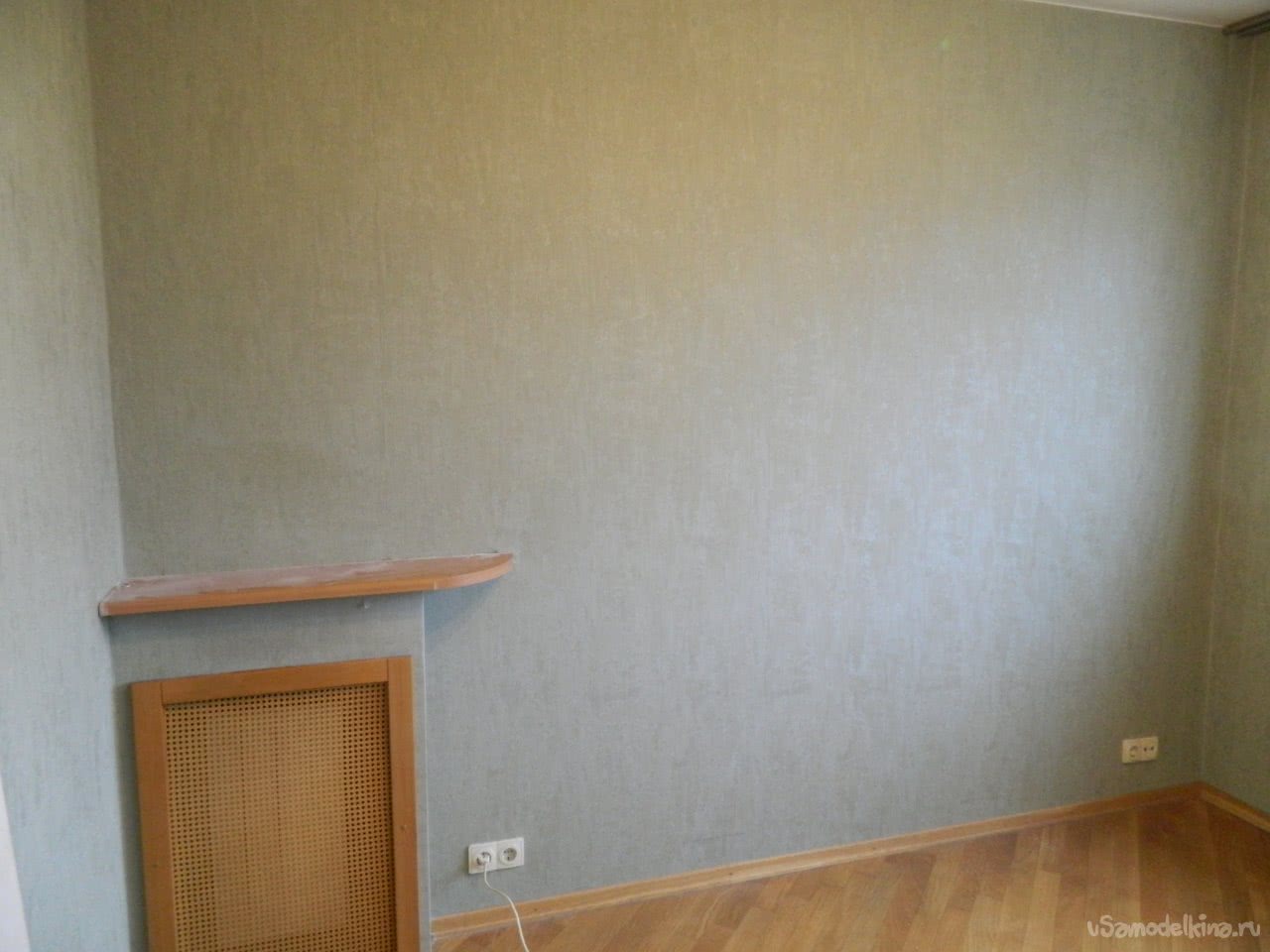

    Из комнаты, где предполагался кабинет, вытащили всю мебель. После чего точно (с помощью дальномера, который мне дали на время) обмерял всю комнату, особенно тщательно стену, где должен был располагаться основной шкаф.

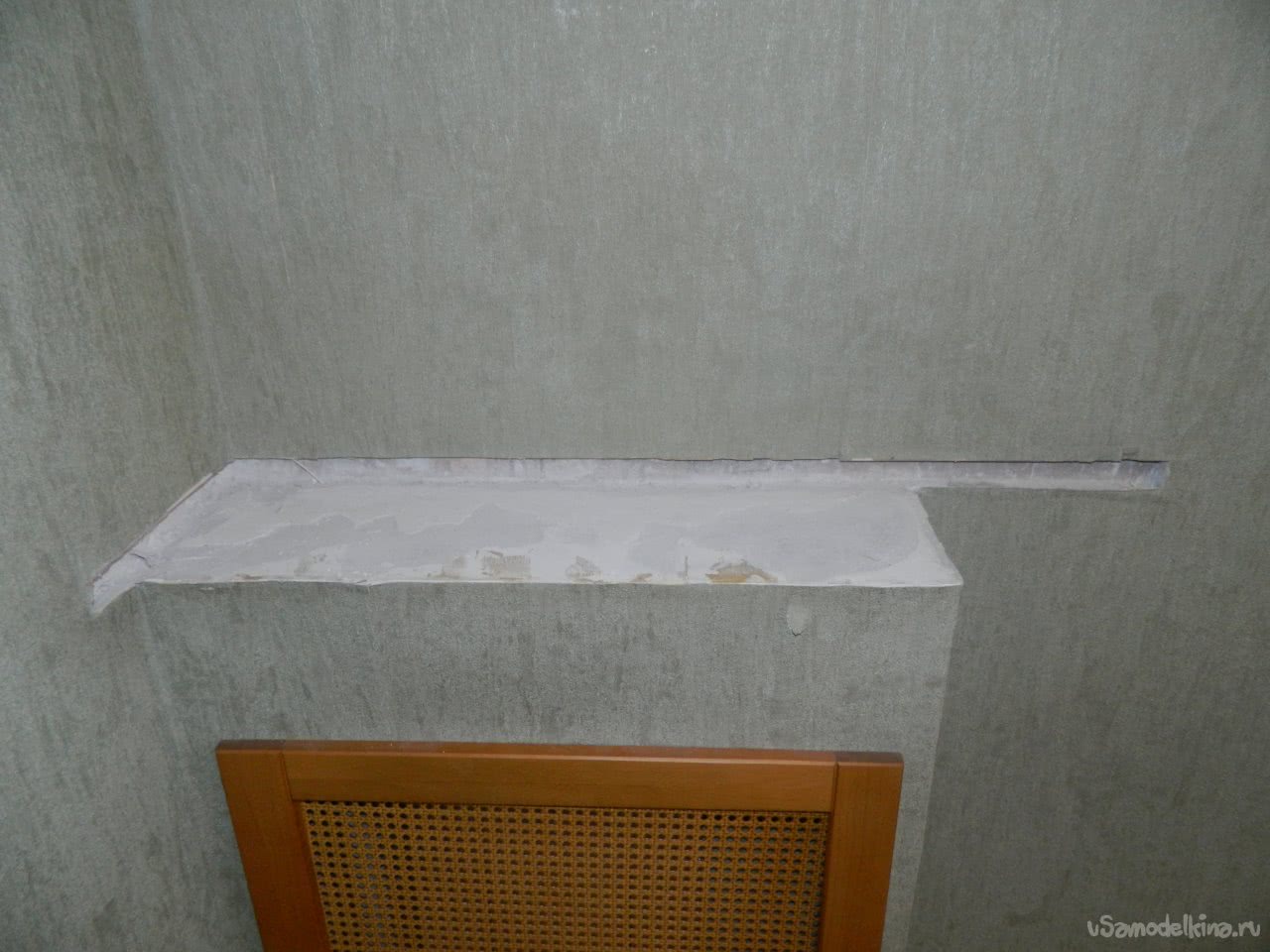

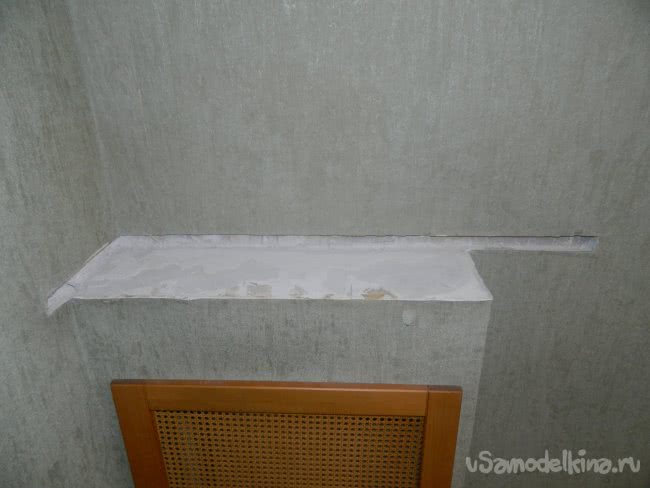

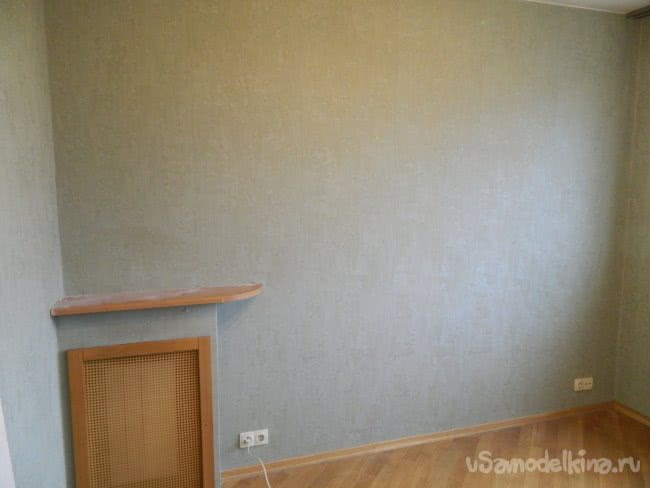

    Над батареей полка только мешала, и я решил её удалить.

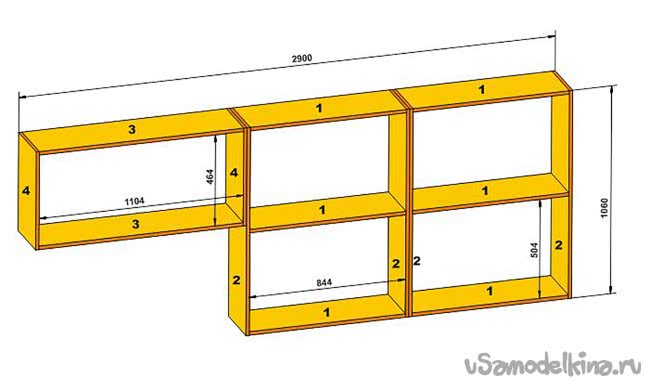

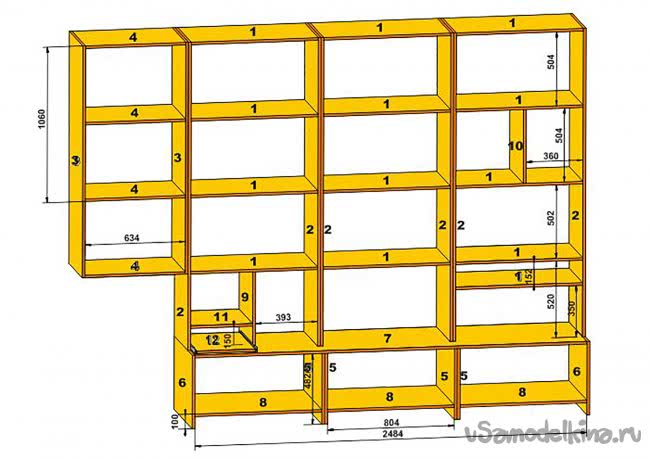

    Полученные данные легли в основу чертежей книжной стенки, которая располагалась почти до потолка и состояла из 5 секций — подиума и верхних секций, которые крепятся к подиуму при финишной установки.

    Глубина подиума — 400 мм, секций — 300 мм. Помимо отделений для книг, в стенке были предусмотрены отделения для телевизора, колонок от аудиоцентра и собственно под саму аппаратуру. На перпендикулярной стене напротив окна располагаются три, связанных между собой, полки.

    Все размеры деталей приведены в таблицах 1 и 2 соответственно.

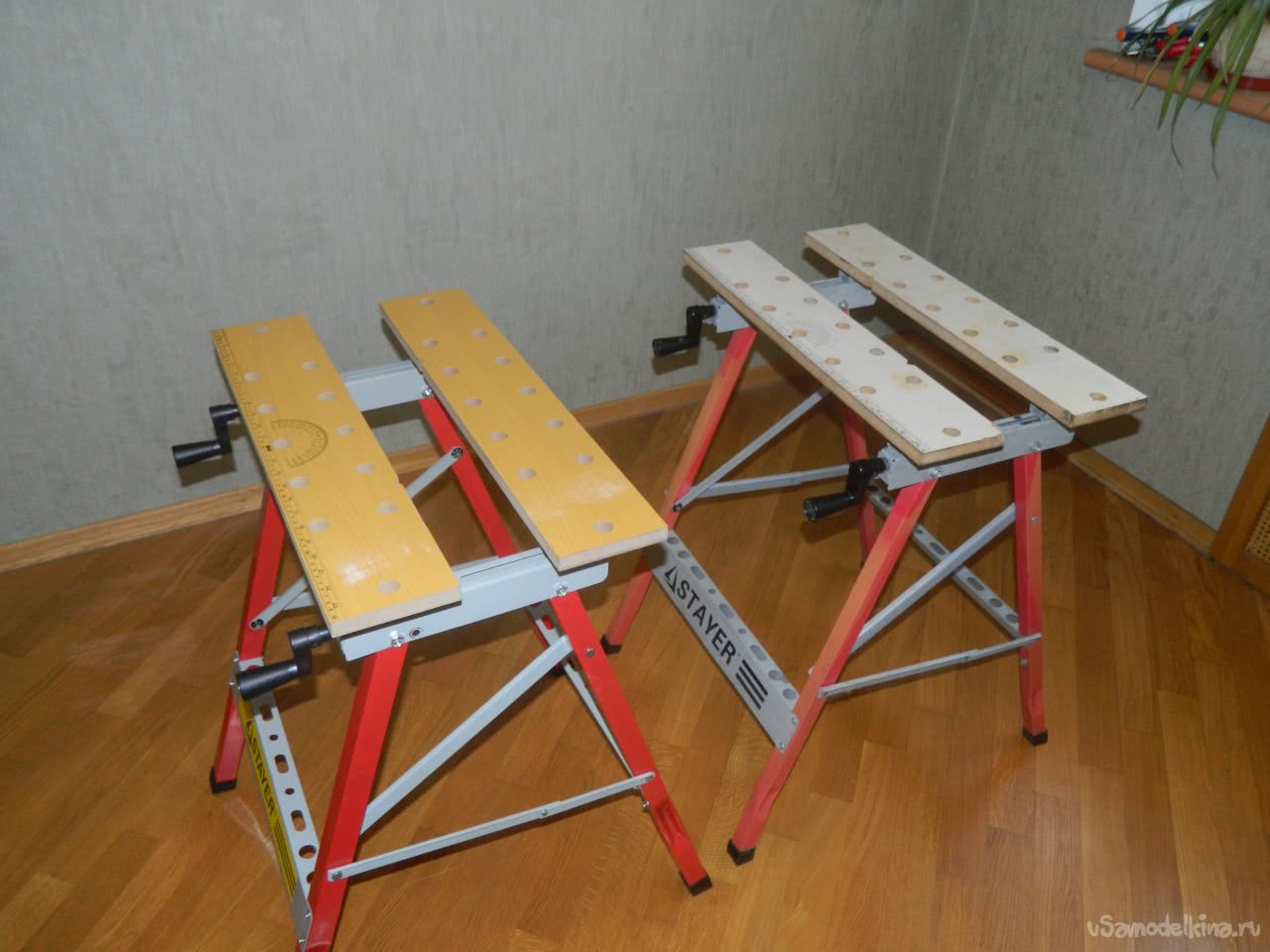

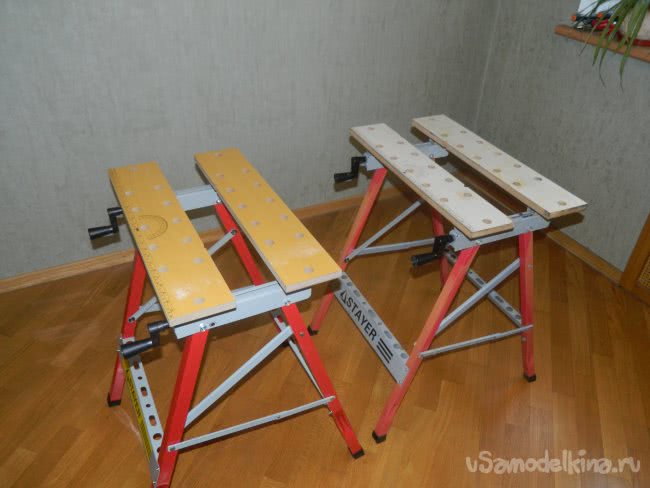

    Помятуя о том, что работать придётся с длинными мебельными щитами, купил другой такой же верстак, как у меня был.

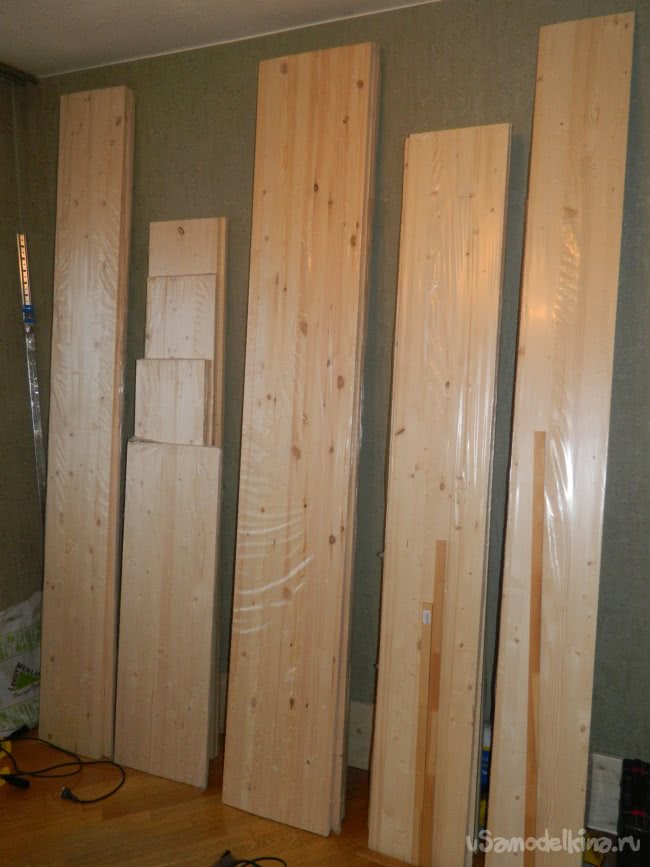

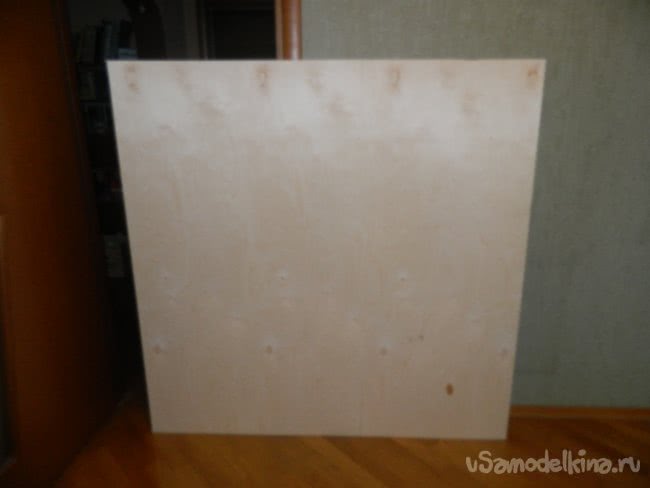

    Был сделан расчёт количества щитов, чтобы закупить в размер мебельные щиты: 400, 300, и 250 мм шириной, а для задних стенок была куплена 4-мм фанера.

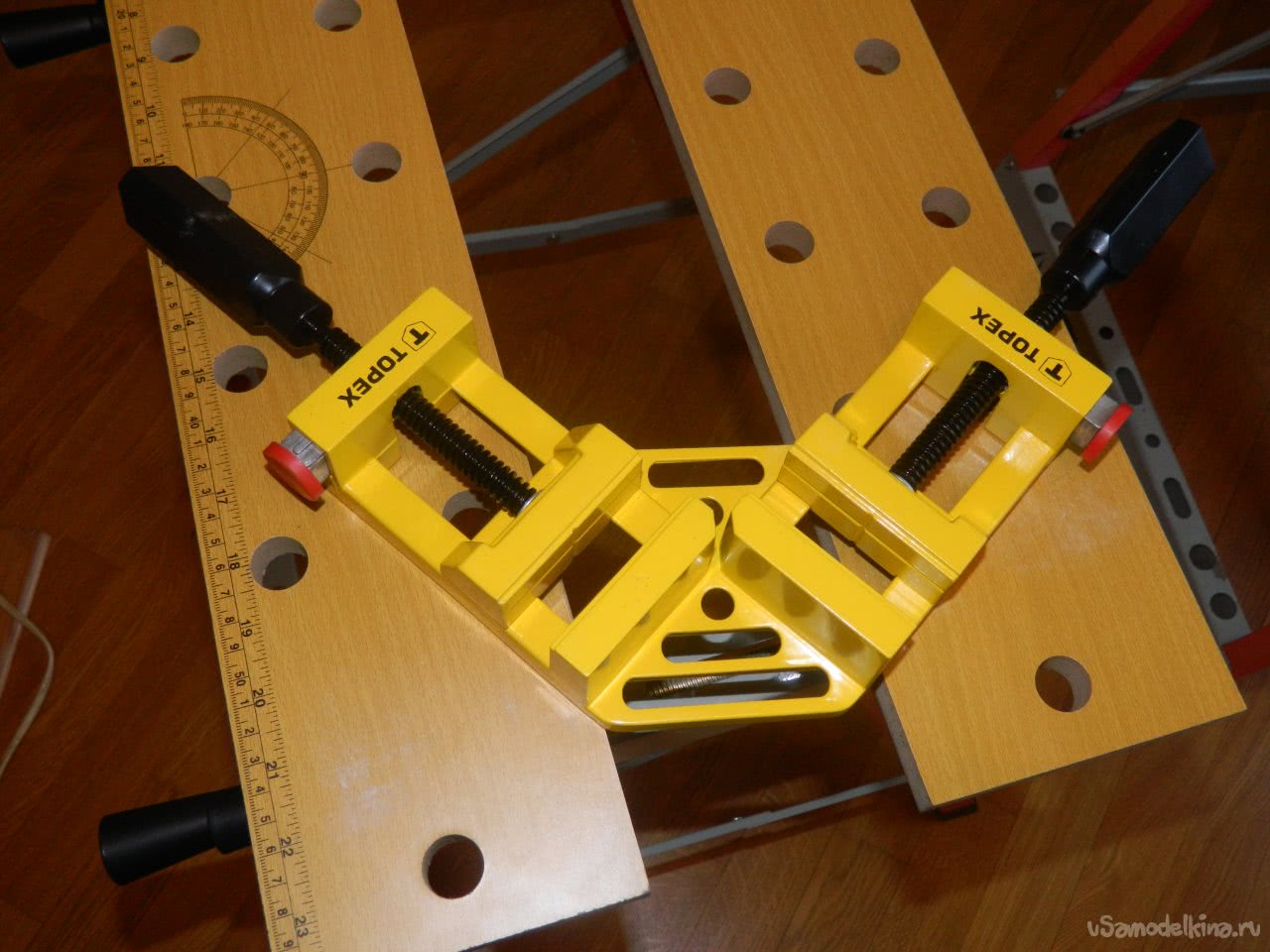

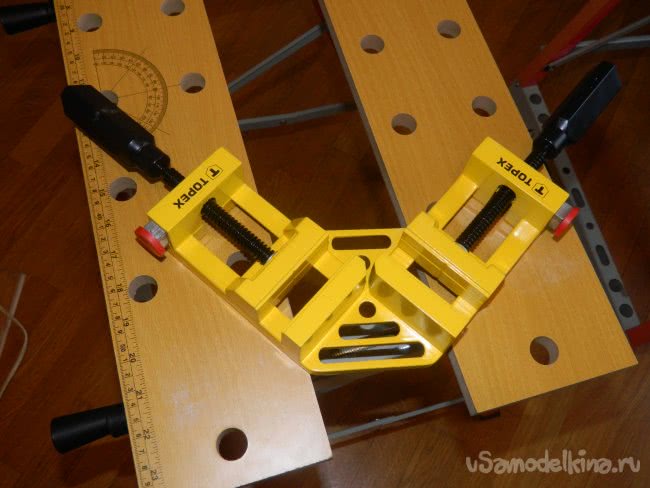

    Также была приобретена дорогущая специальная угловая струбцина для сборки щитов перпендикулярно друг другу.

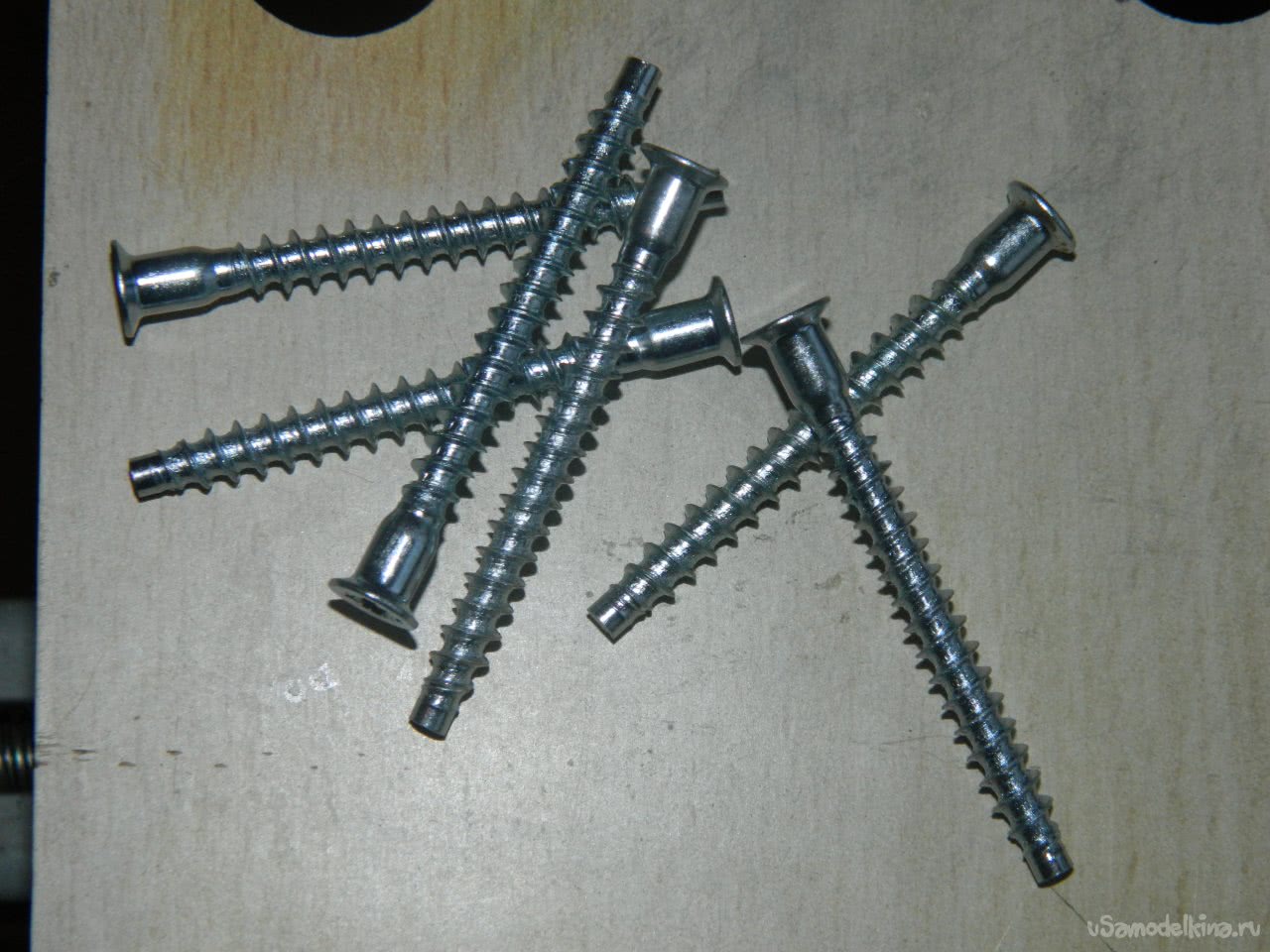

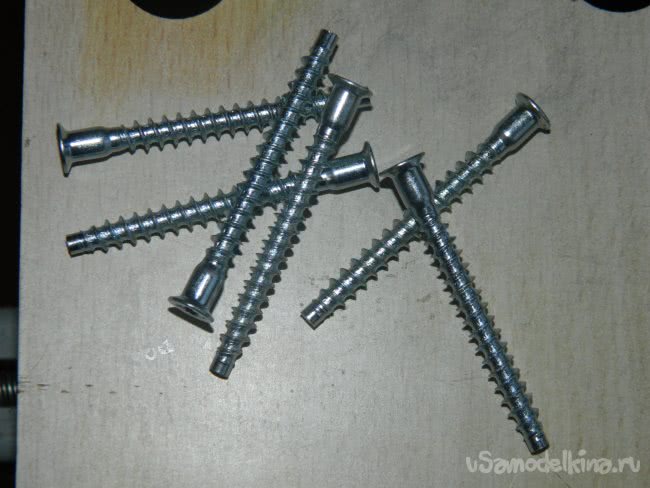

    Все конструкции собирались с применением специализированных саморезов конфирмат ø5х50 мм.

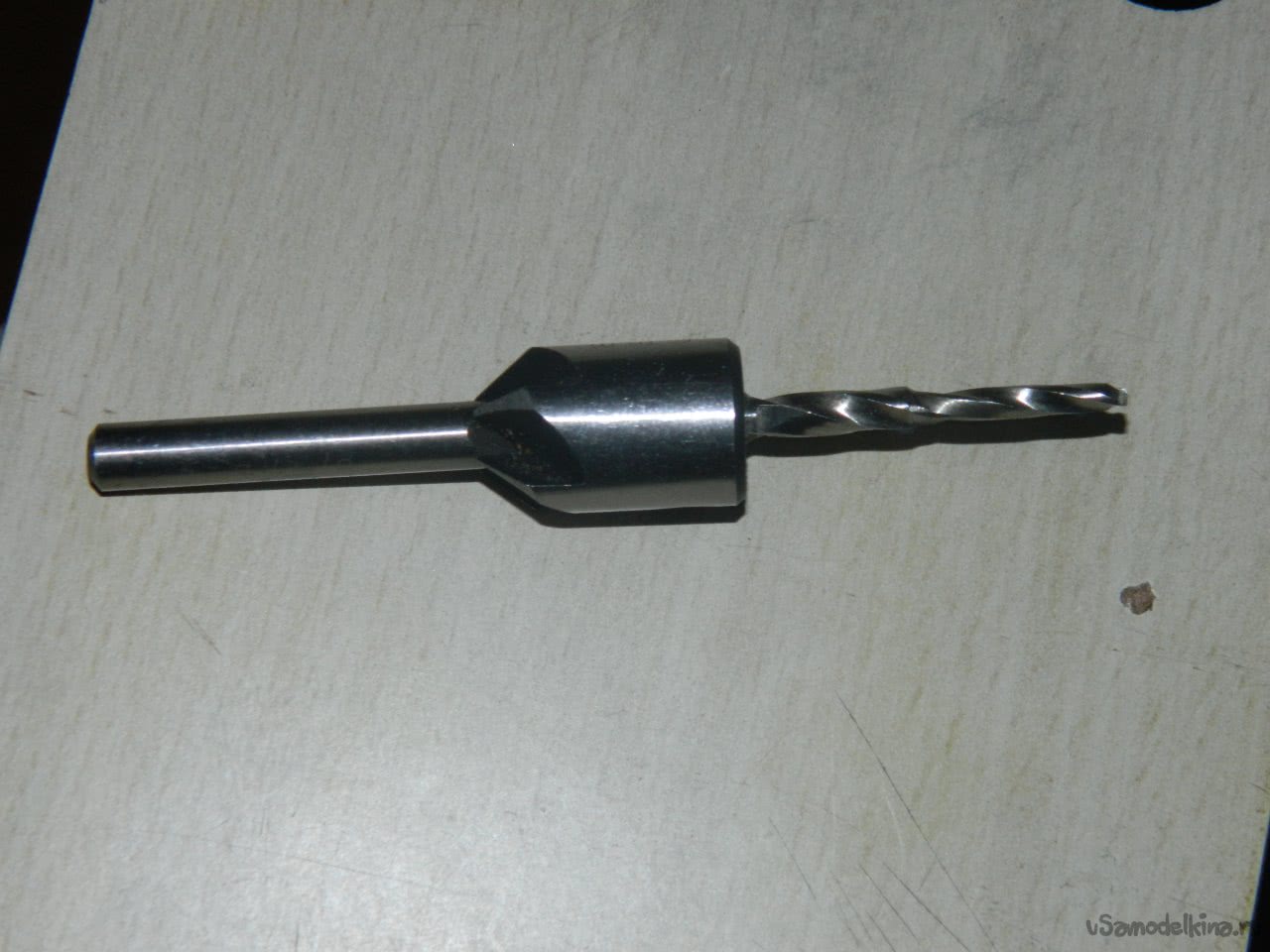

    Для установки конфирмата было куплено специальное ступенчатое сверло ø3хø4,5 мм. Дерево — мягкий материал, поэтому головка для зенковки была развёрнута в противоположную сторону.

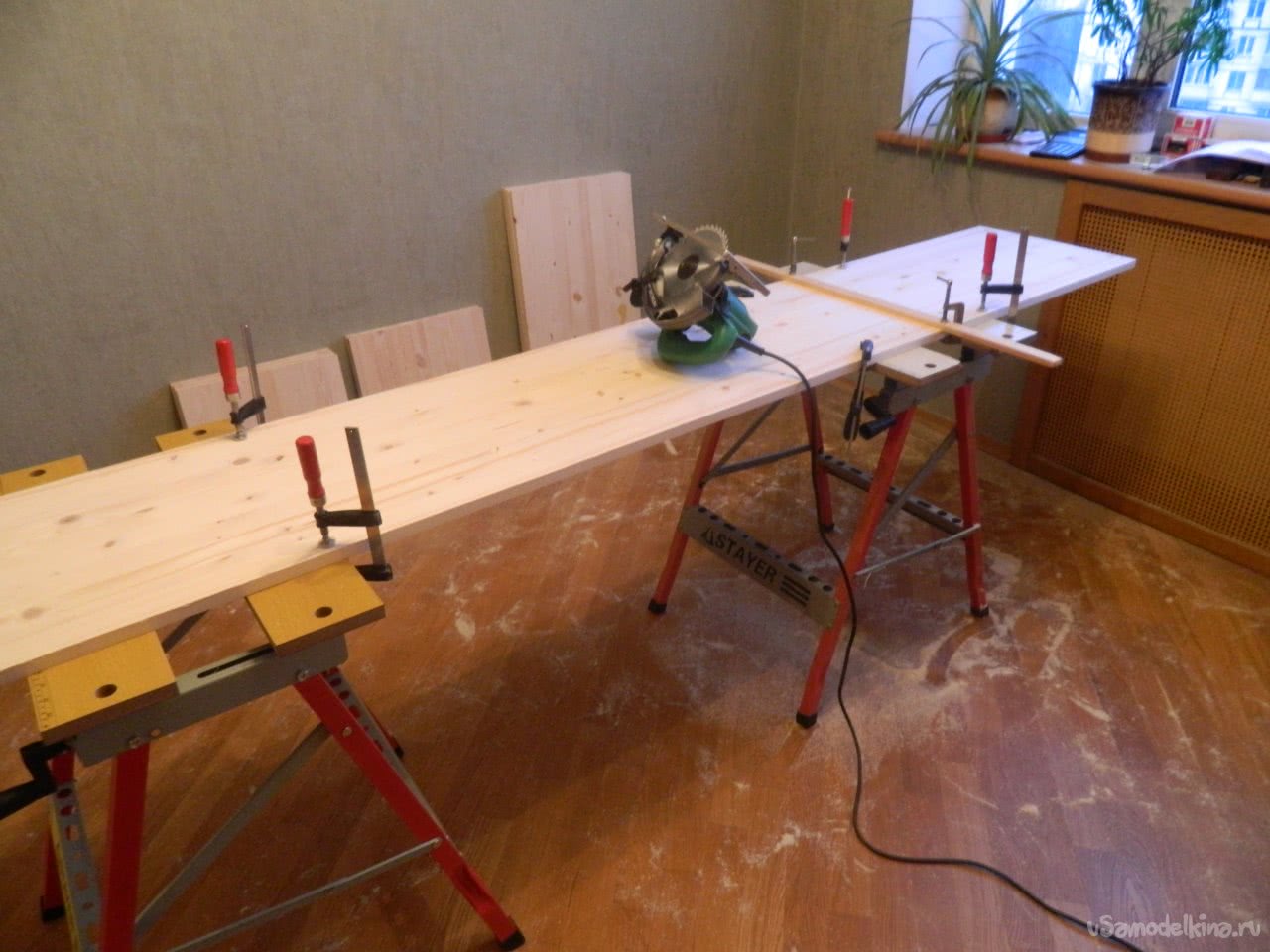

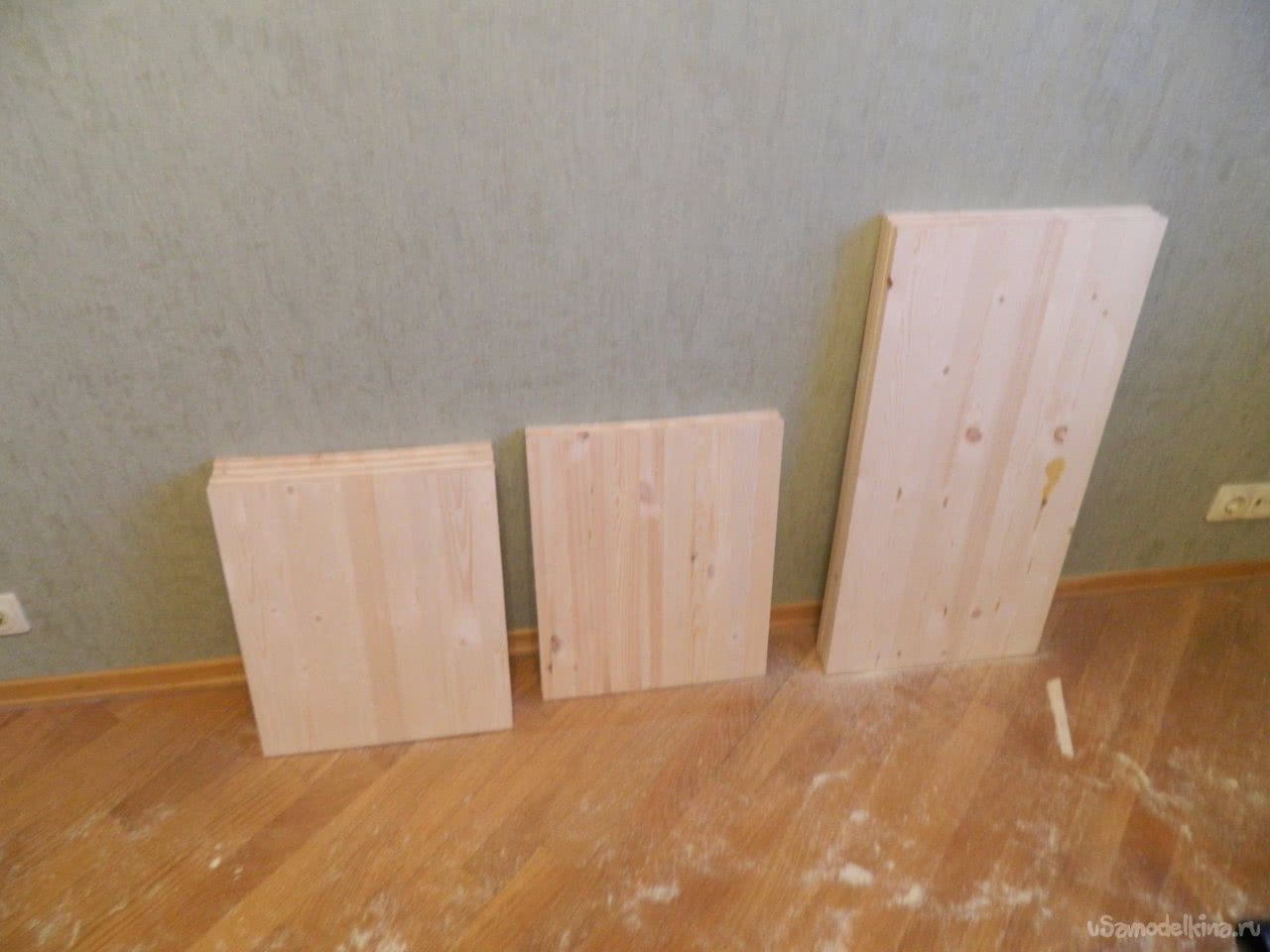

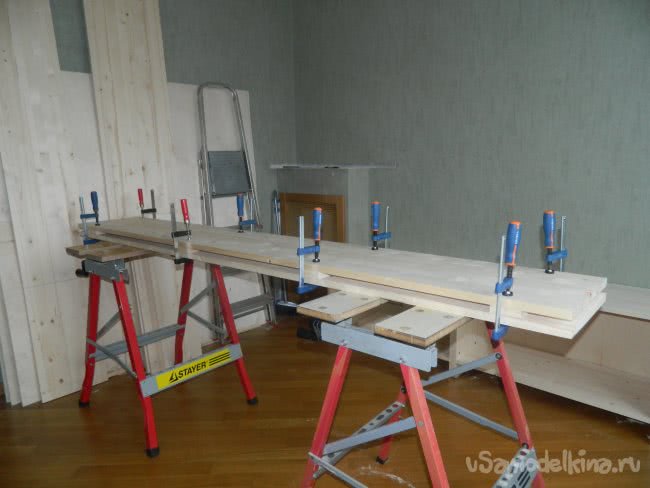

    Итак, приступаем. Начал с изготовления подиума. Мебельные щиты закреплялись струбцинами на верстаках и отпиливались точно по размеру цикуляркой.

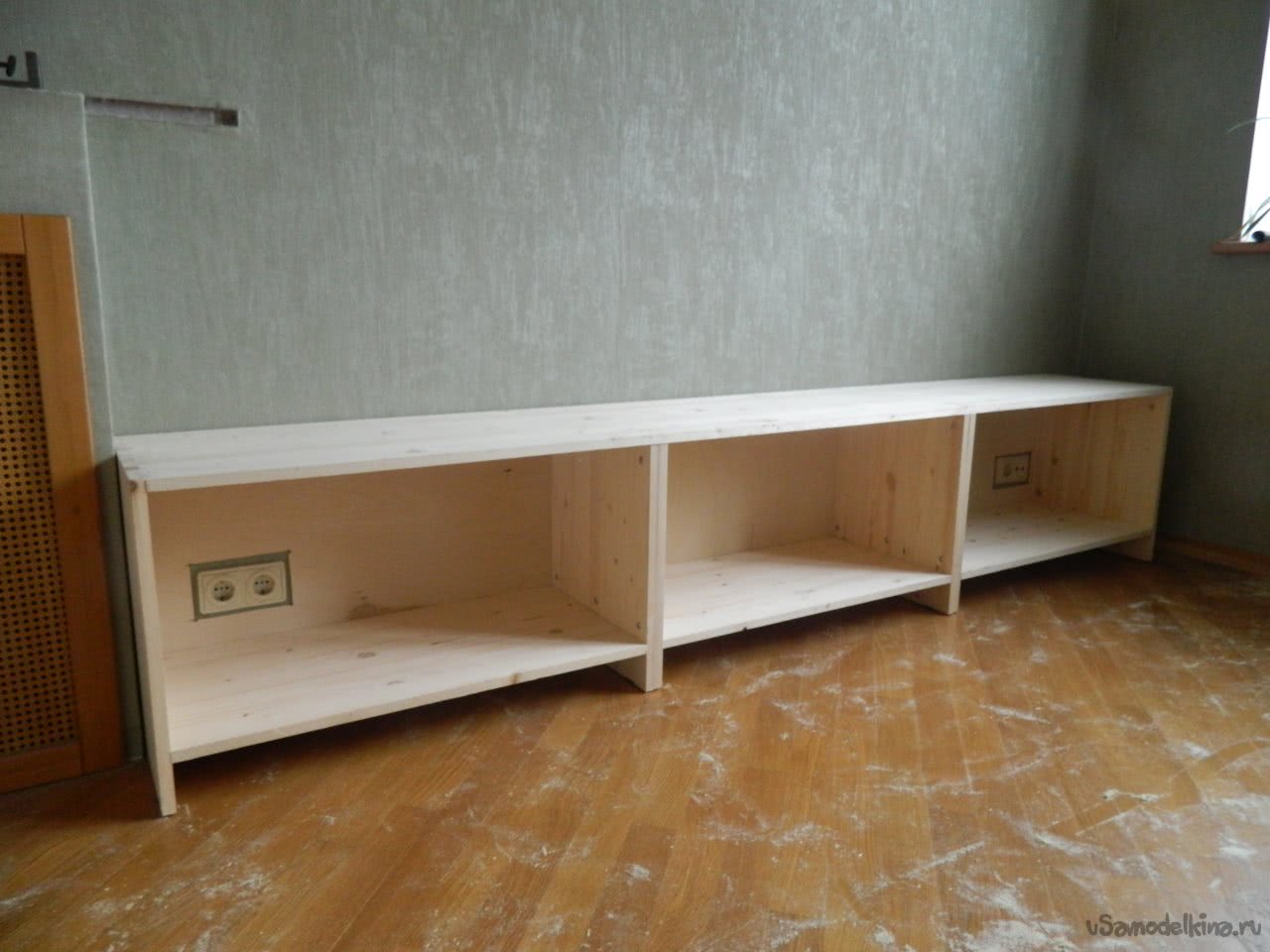

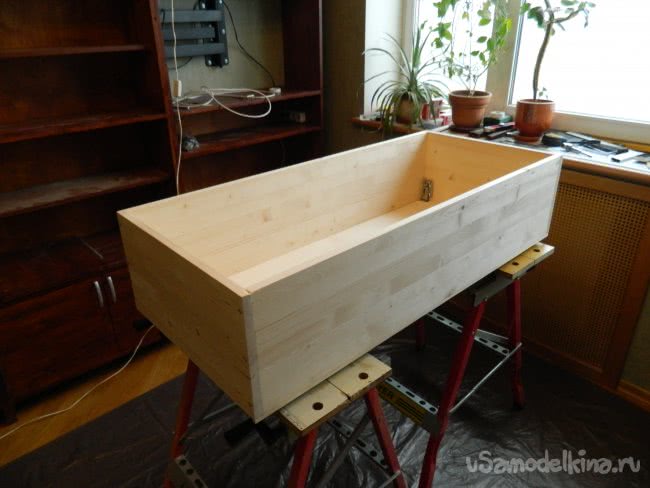

    Затем из полученных деталей собирались секции подиума с помощью специальной струбцины с использованием кофирматов. Затем отдельные секции подиума скреплялись между собой межсекционными стяжками ø8х30 мм. Дополнительно сверху был закреплён цельный шит, что прочно связало секции воедино.

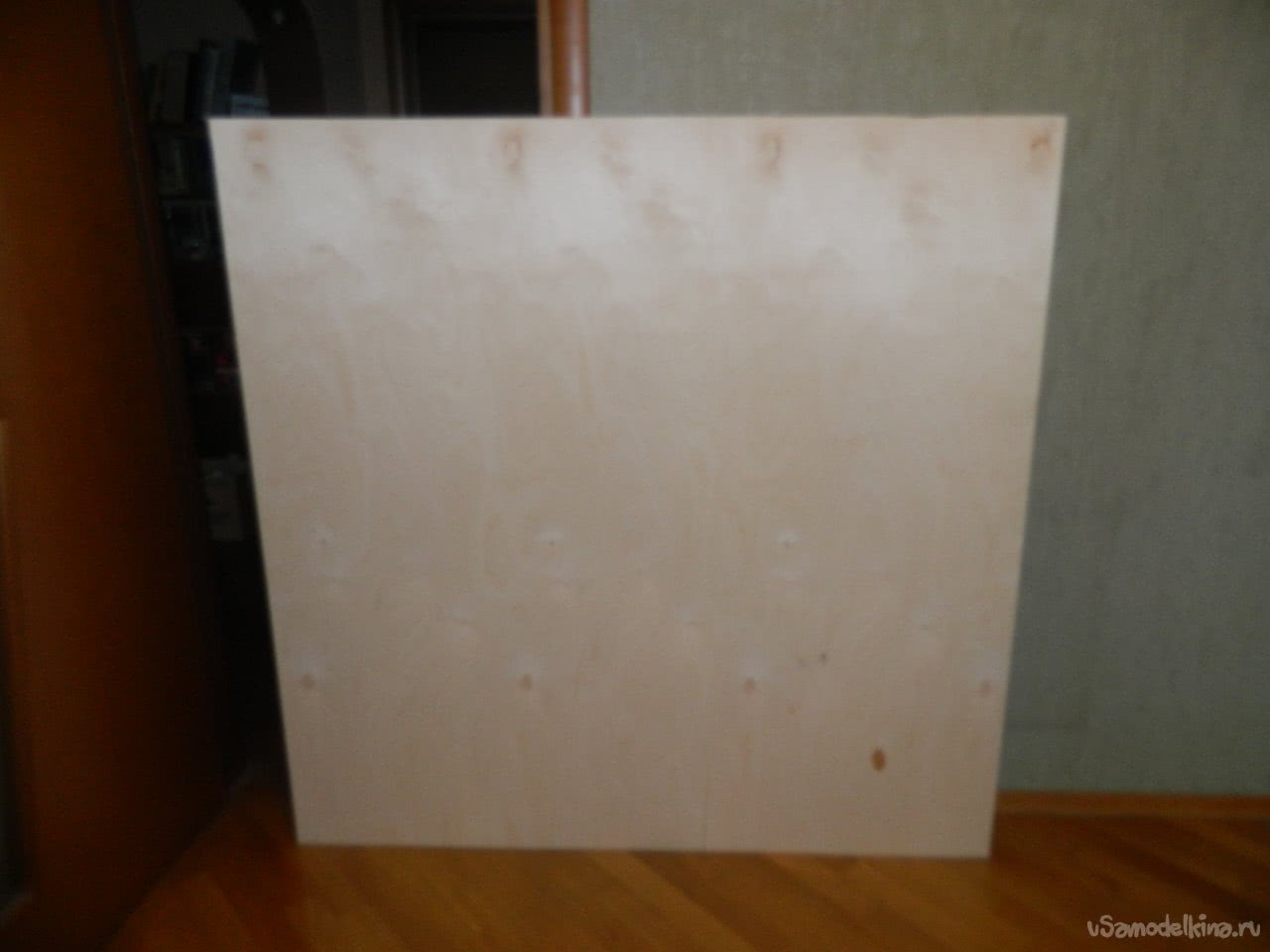

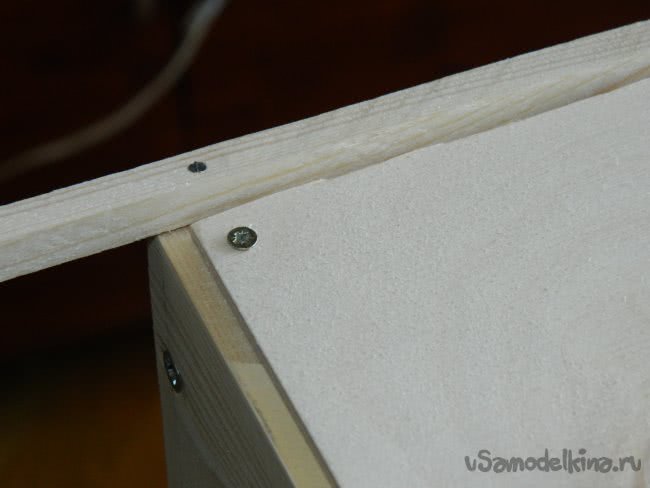

    Также были установлены пластмассовые подпятники, которые крепились снизу конструкции. Задняя стенка ставилась на саморезы ø2,5х20 мм, отступив от верхнего края 9 мм, чтобы задние стенки верхних секций (после установки их на подиум) дополнительно связали всю конструкцию. Заранее были сделаны вырезы в задней стенке подиума там, где находились розетки.

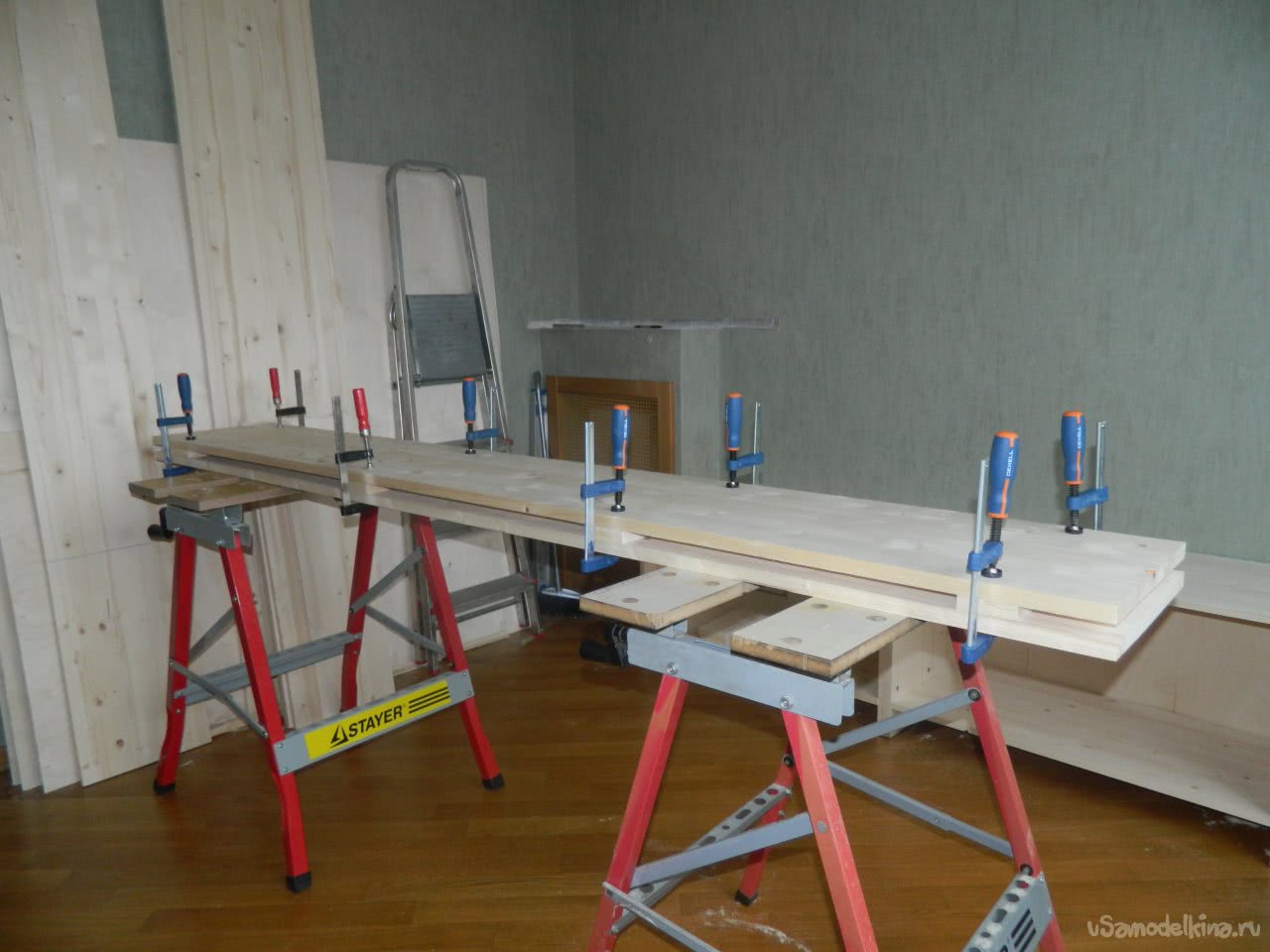

    Аналогично собирались и верхние секции. Но тут возникла такая проблема — щиты, особенно длинные, после снятия с них упаковки, покоробило (низкая влажность в доме). Я вышел из положения следующим образом — стянул попарно щиты через проставки струбцинами и включил увлажнитель.

    Щиты выпрямлялись в течении нескольких дней и из них удавалось быстро собрать секцию. Поэтому этот этап работы длился достаточно долго. Работал при закрытой двери кабинета при влажности 80% (а топили хорошо — дело было в декабре — напарился, как в бане).

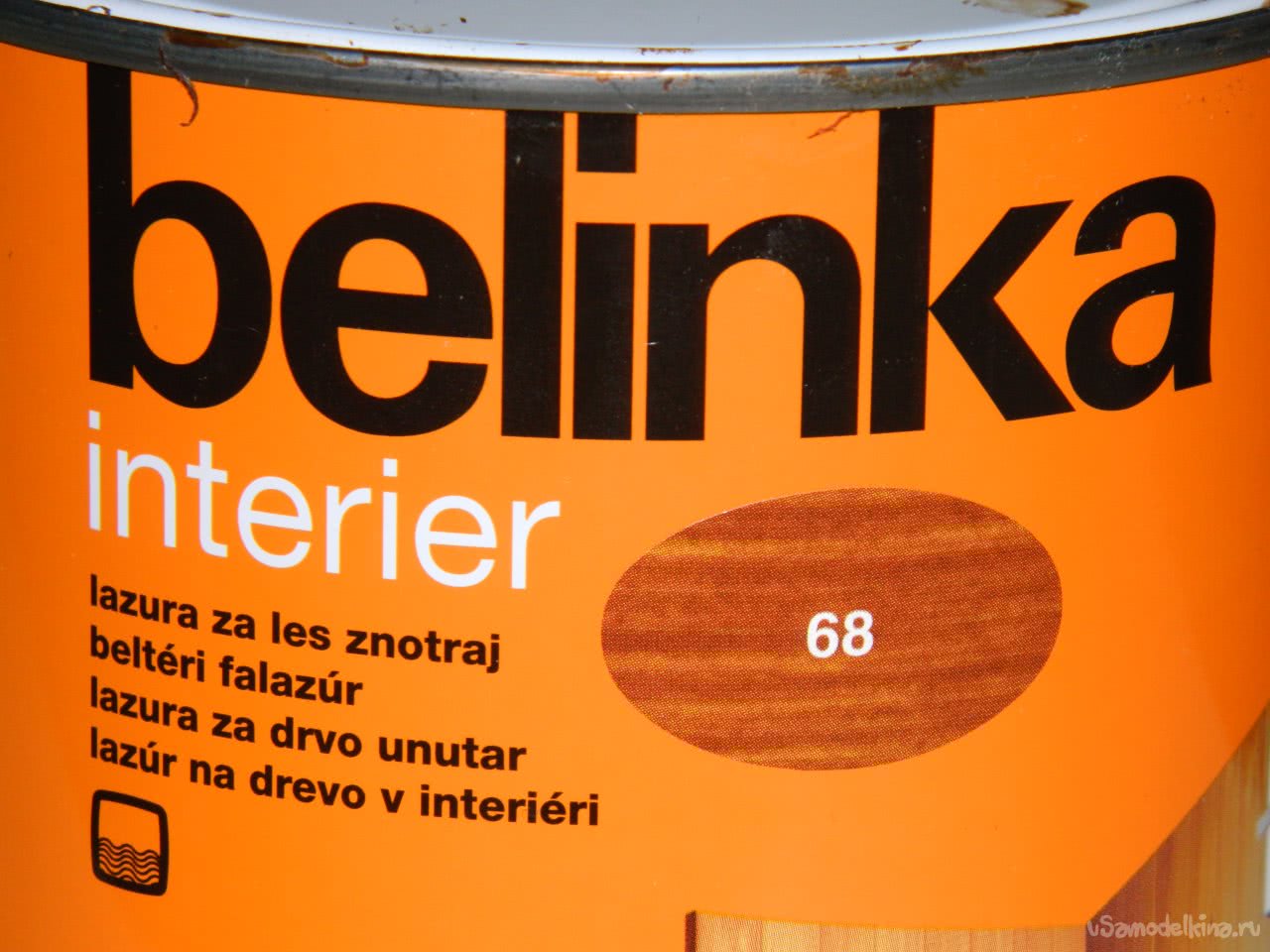

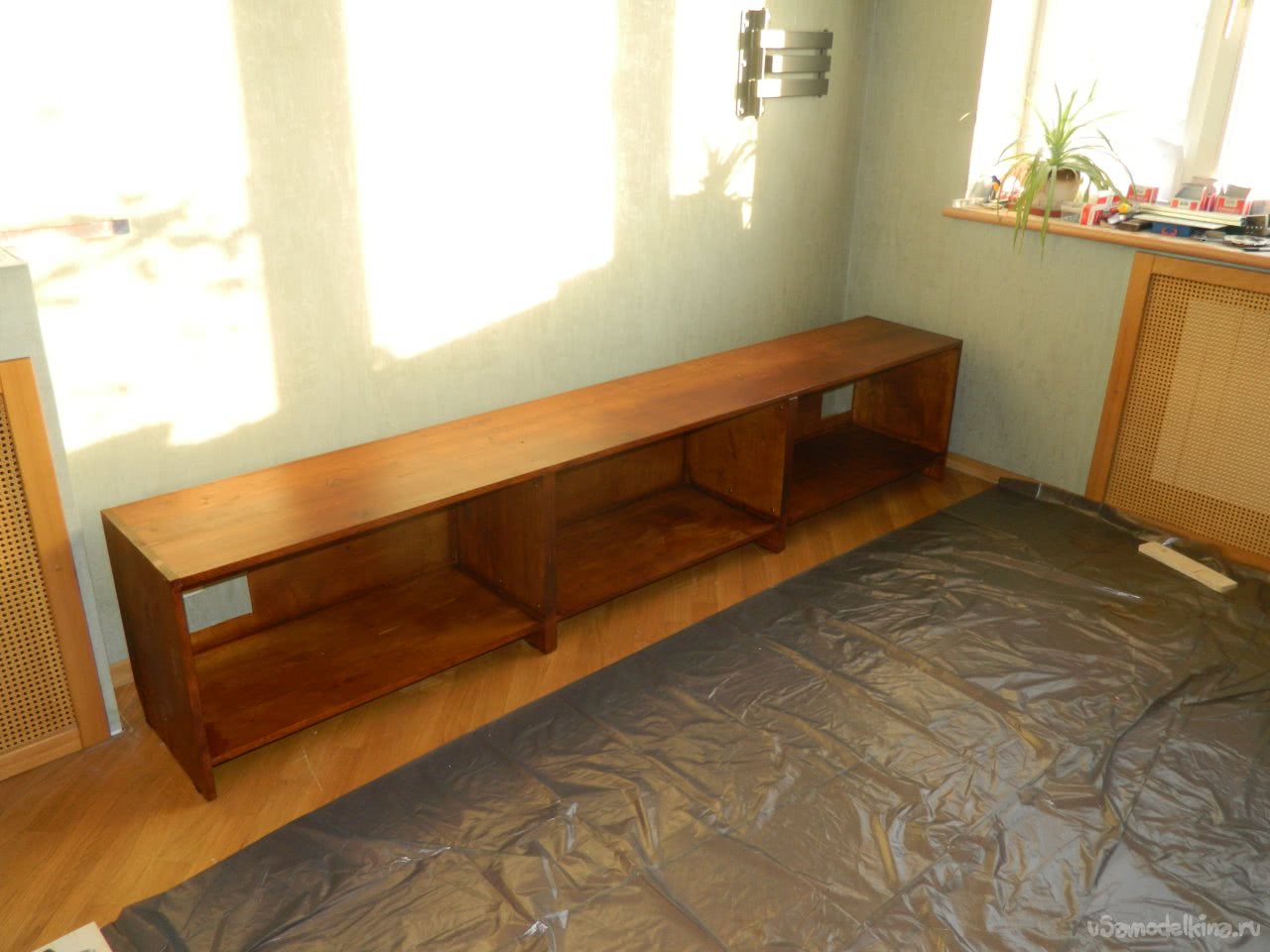

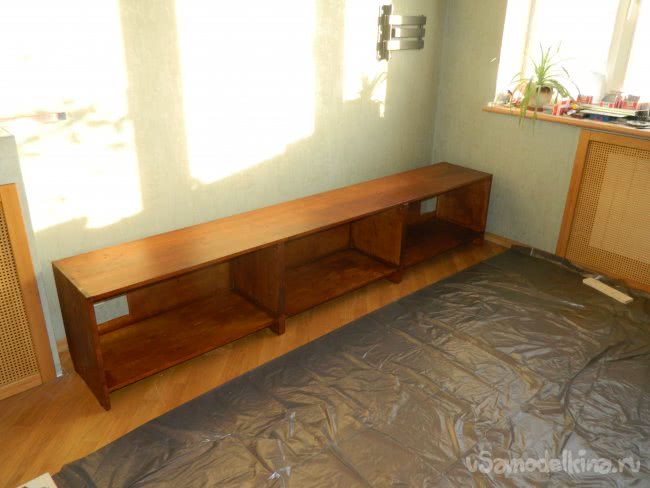

    Наконец секции были собраны, пол застелен полиэтиленовой плёнкой, и я приступил к покраске. Предварительно все поверхности были пройдены шлифмашинкой. Покрывал секции лазурью Белинка-интерьер в несколько слоёв со шлифовкой шкуркой зернистостью 120 между слоями после их высыхания в течении 4-5 часов. Мягкой кистью и валиком лазурь наносилась на поверхности деталей. Сутки сох финишный слой. Пока лазурь сохла, на стену установил (предварительно разметив её) телевизионный кронштейн с большим выносом порядка 710 мм (производство Германия).

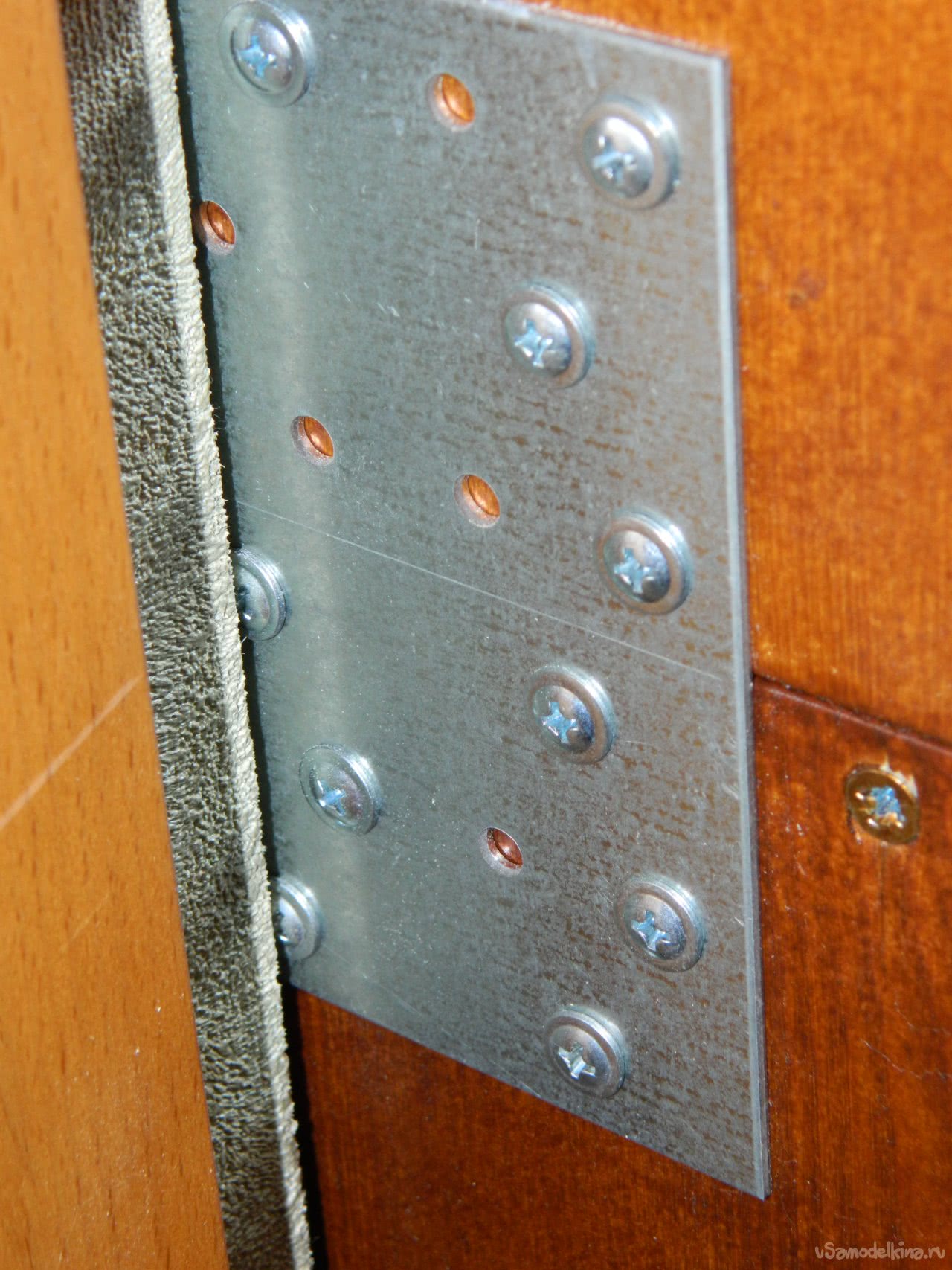

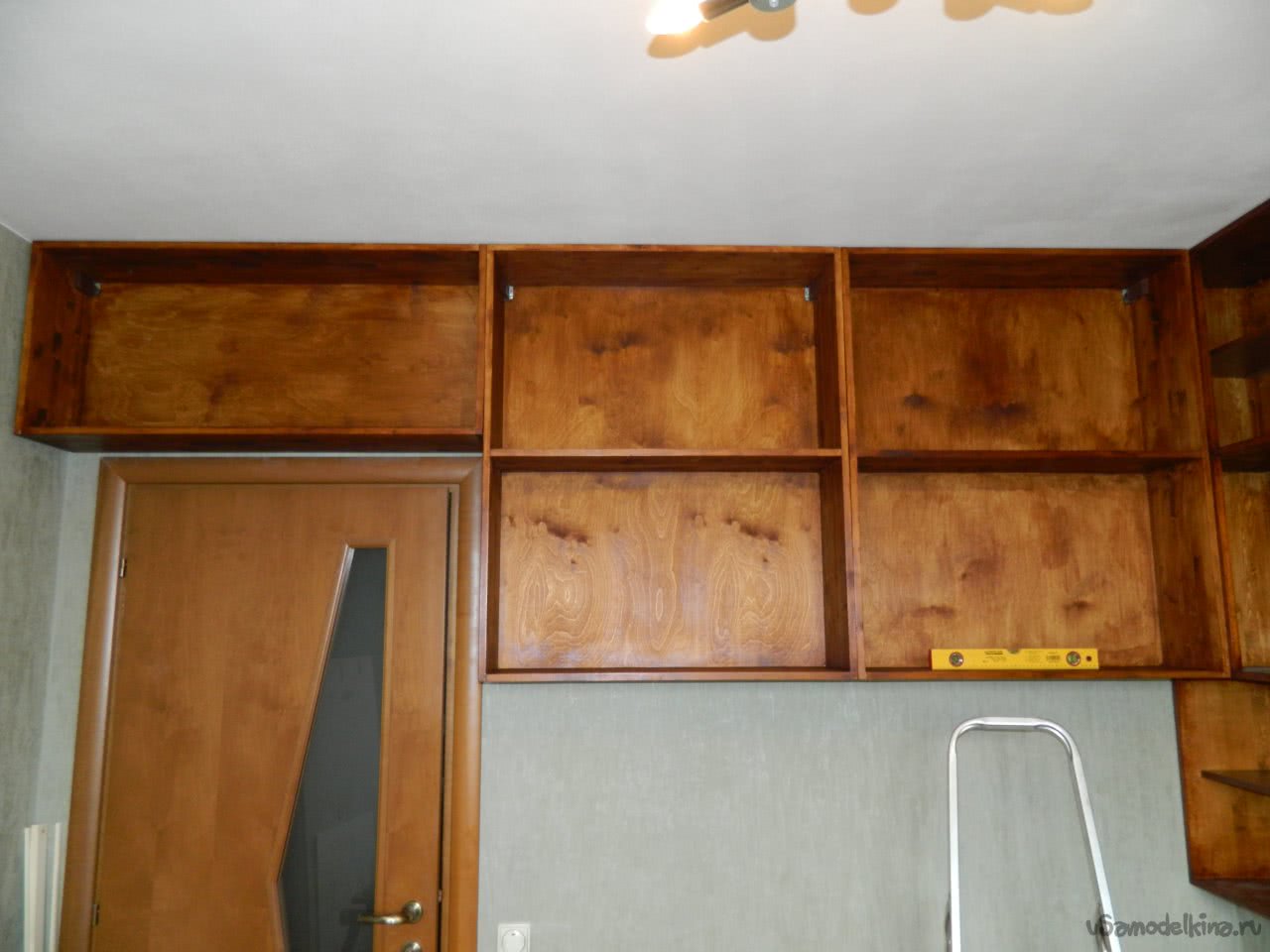

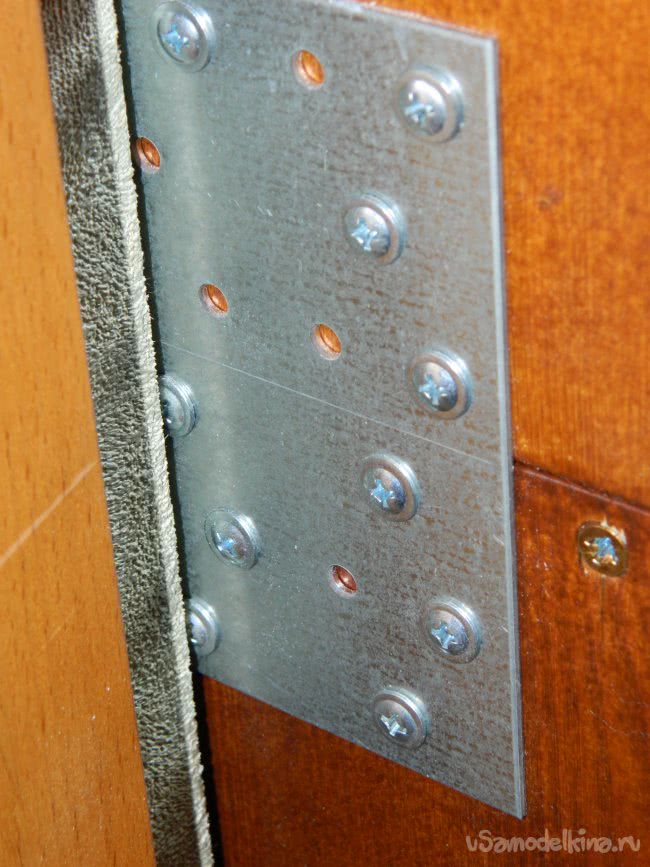

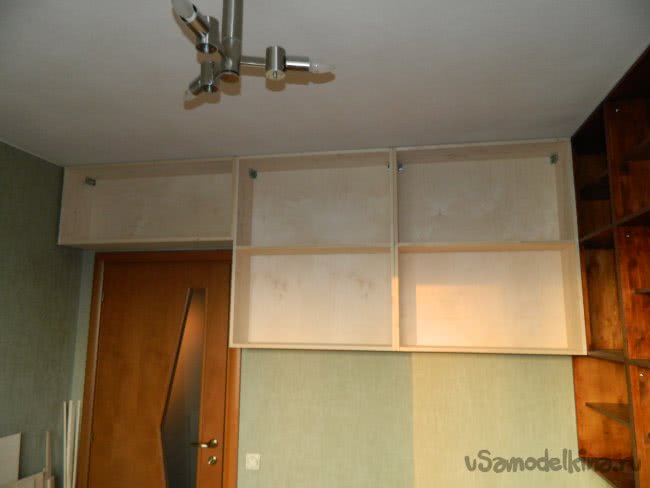

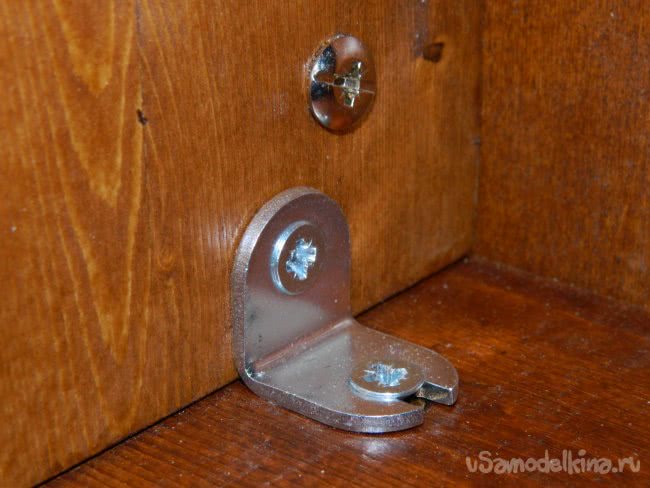

    Когда лазурь высохла, приступил к сборке все конструкции. Отодвинул от стены подиум и поставил на него верхние секции. Соединил монтажными пластинами 120х240 мм с боков верхние секции с подиумом.

    Между собой секции стянуты мебельными стяжками (по 10 штук на стяжку двух секций; на секцию над батареей — 8 штук). Кроме того, центральная секция крепится к подиуму уголками, которые закреплены на мебельных стальных дюбелях М6 с внешней резьбой.

    Прочности ещё прибавила задняя стенка, закреплённая саморезами ø2,5х20 мм, которая заходила на подиум как раз на 9 мм. Когда подвинул стенку на место, секцию, которая расположена над батареей отопления, прикрепил к стенке саморезами Ø5х70 мм.

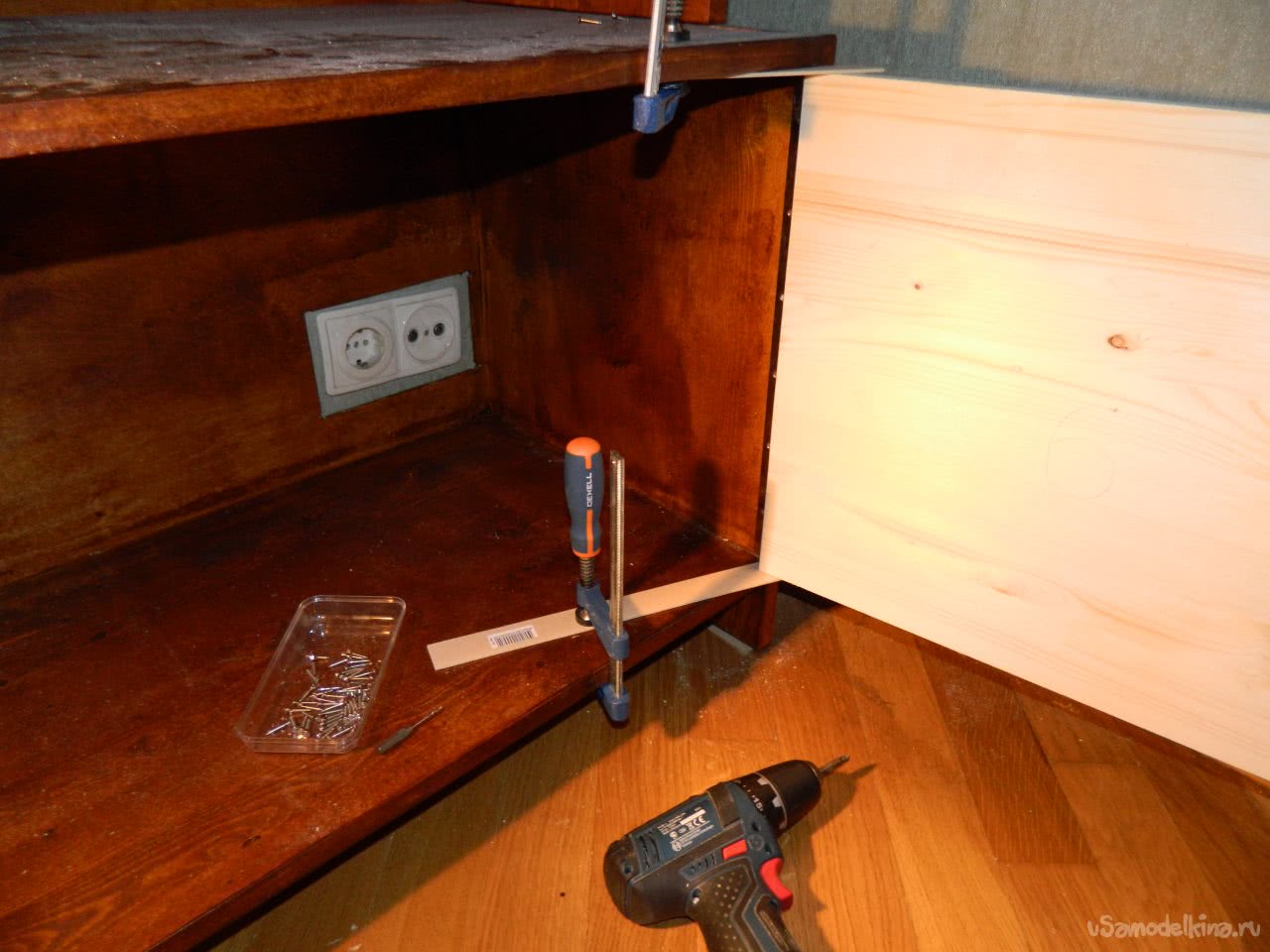

    Затем я занялся установкой дверок на подиум. Дверки прикреплял на рояльных петлях. В качестве проставок использовались деревянные линейки. Они как раз имеют толщину 2 мм, что и являлось необходимым зазором по периметру.

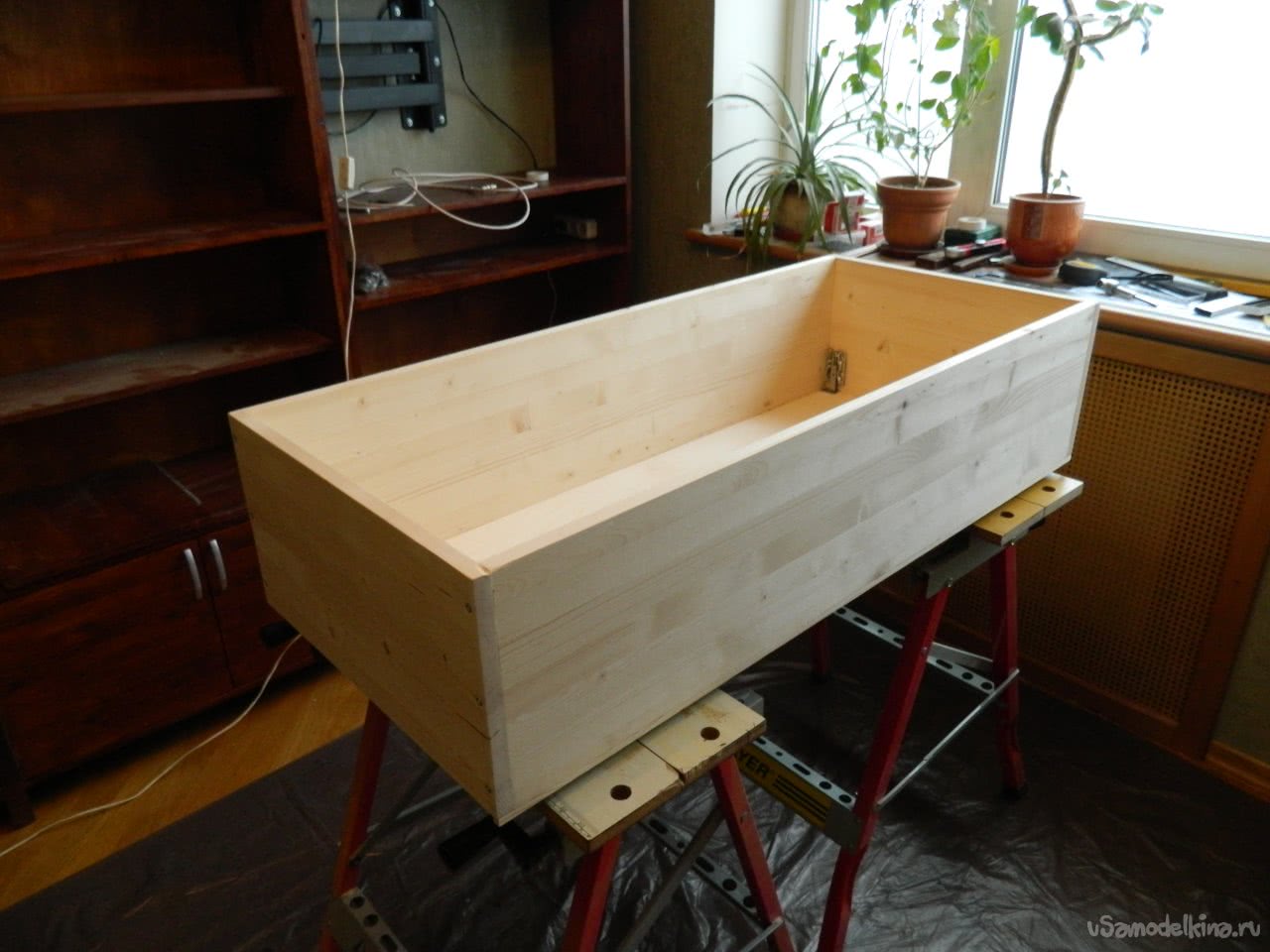

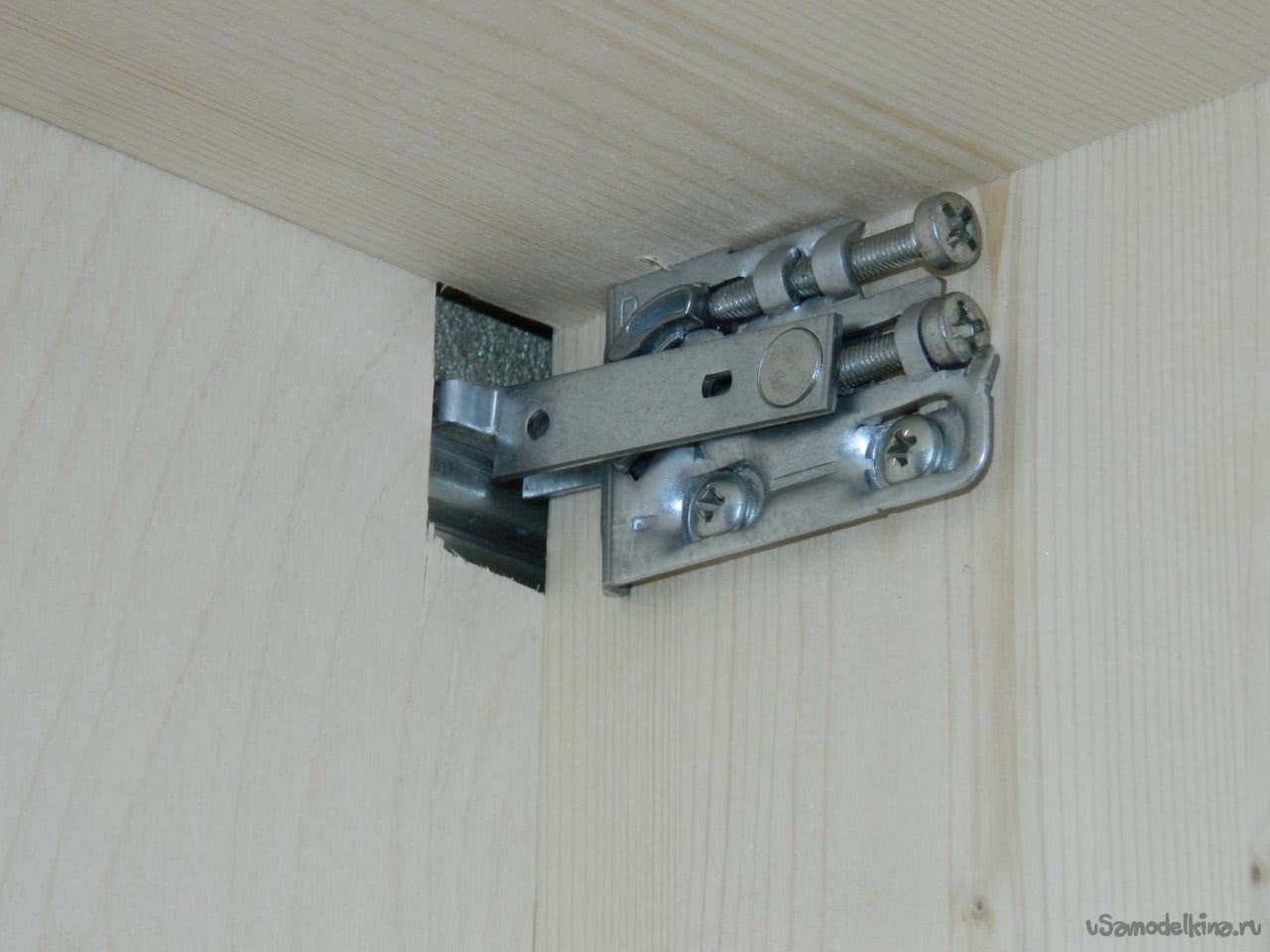

    Потом начал собирать книжные полки. Собрать их было просто (благо опыт уже был) — сложно подобрать необходимые подвесы с регулировкой для них (прочитал в Интернете, как падают кухонные полки, и приуныл). Потом решился и позвонил в фирму, которая мне устанавливала кухню в 2004 году (висят ведь!). Менеджер мне по секрету рассказала, что поставляет подвесы фирма «Макмарт». Я позвонил на фирму и договорился к ним подъехать. Не буду рассказывать, каких нервов мне это стоило (они торгуют только с оптовиками), но я вернулся домой с тремя парами замечательных стальных подвесов, которые выдерживали до 150 кг на пару (запас карман не тянет)!

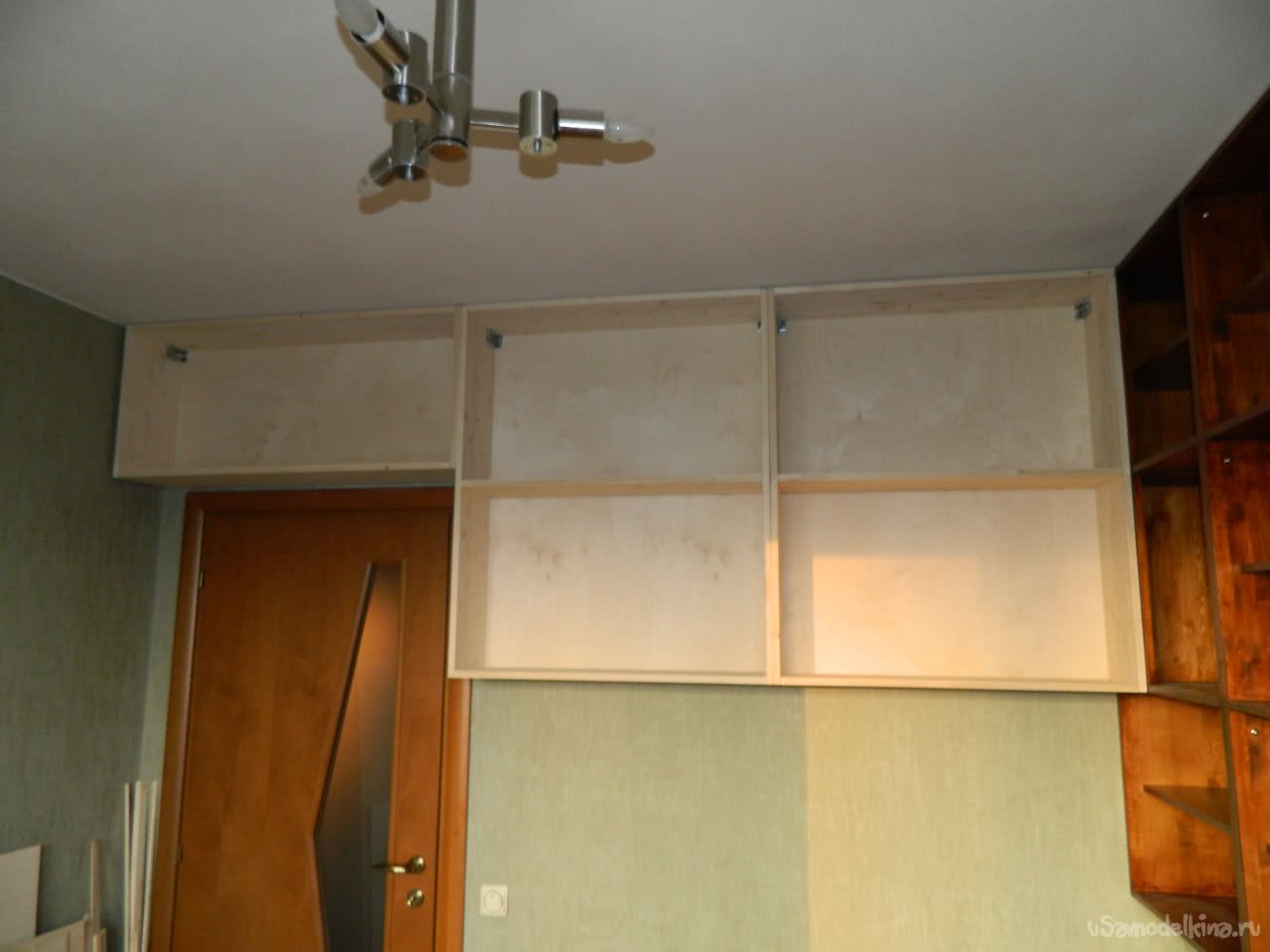

    Полки собраны, подвесы установлены.

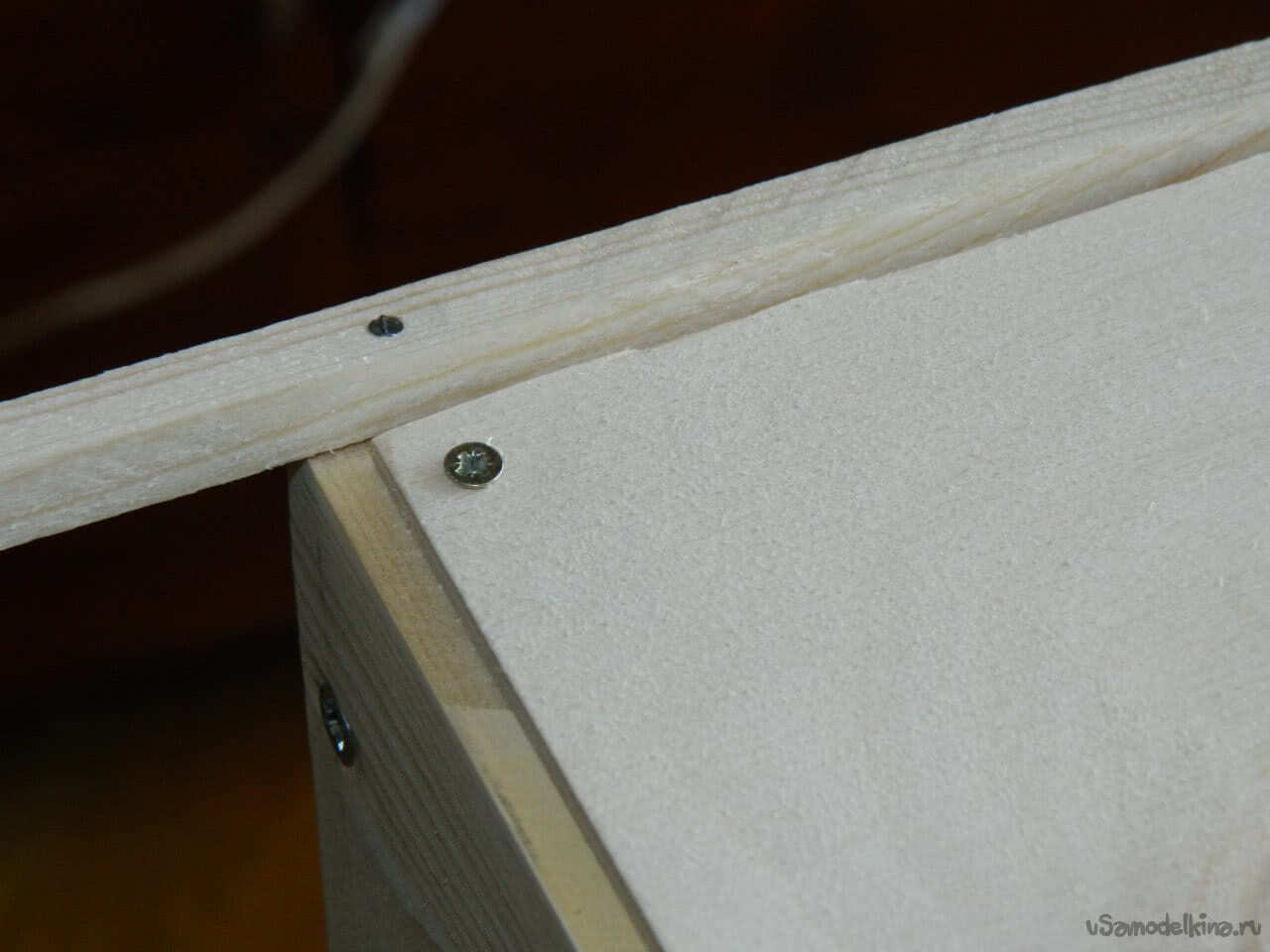

    По задним стенкам были набиты по периметру полок рейки сечением 9х9 мм.

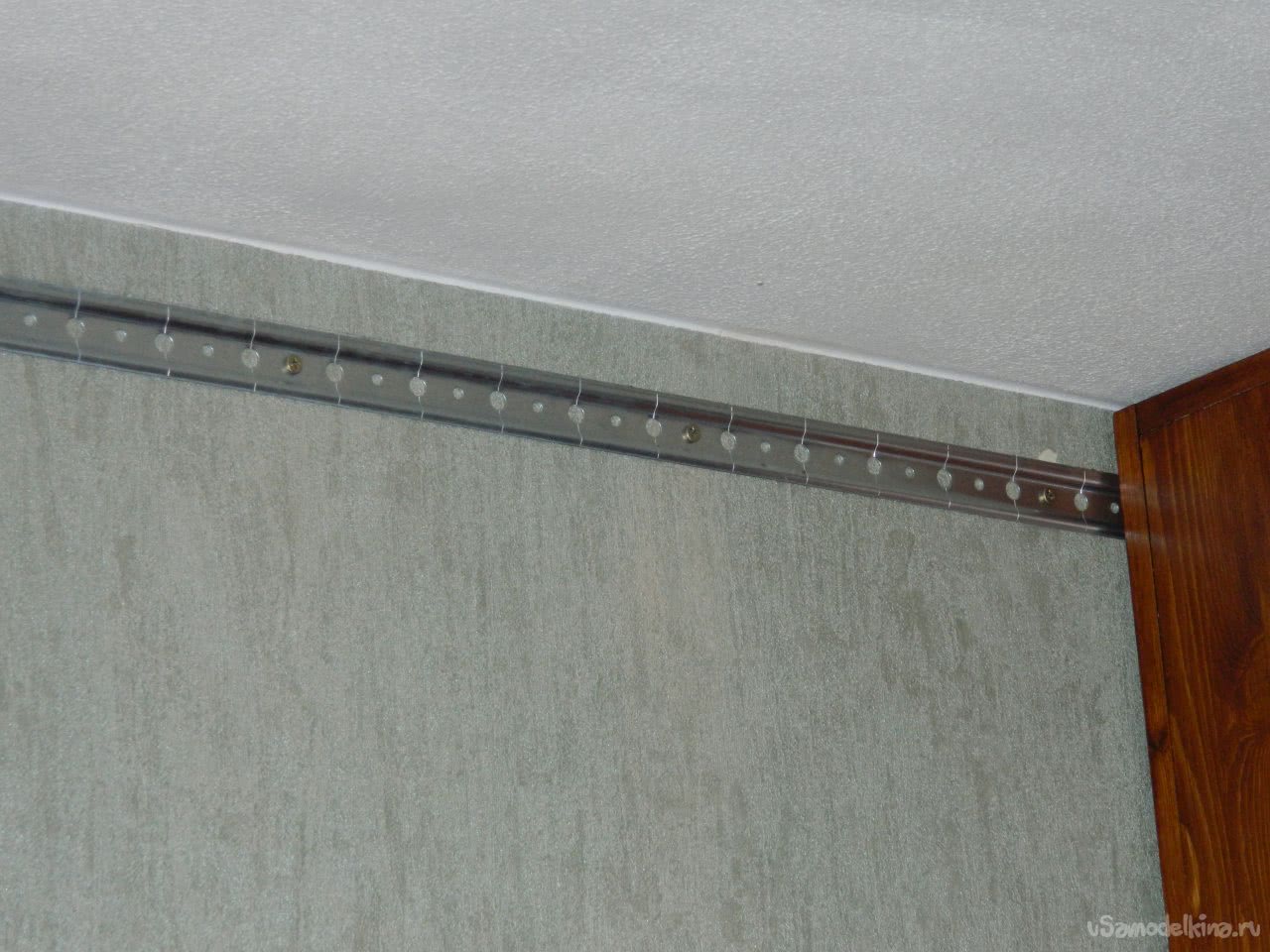

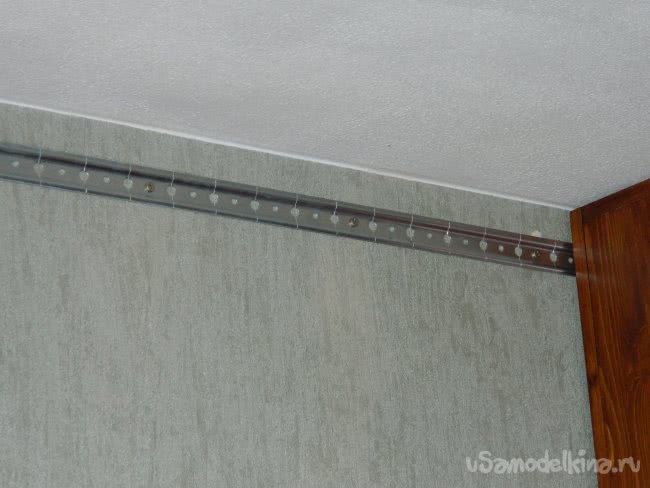

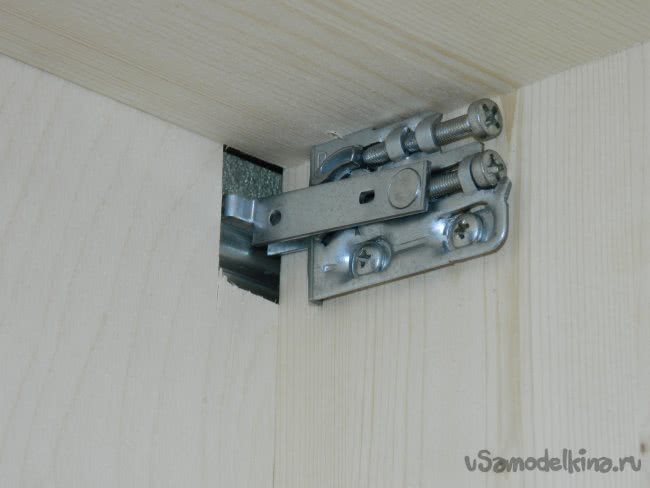

    По месту была прикреплена саморезами ø5х50 мм рейка для навесов (производство Германия).

    На рейку были подвешены полки и проверены на прочность

    (топорно повис на полке — 110 кг моего веса!). Они проверку прошли с честью.

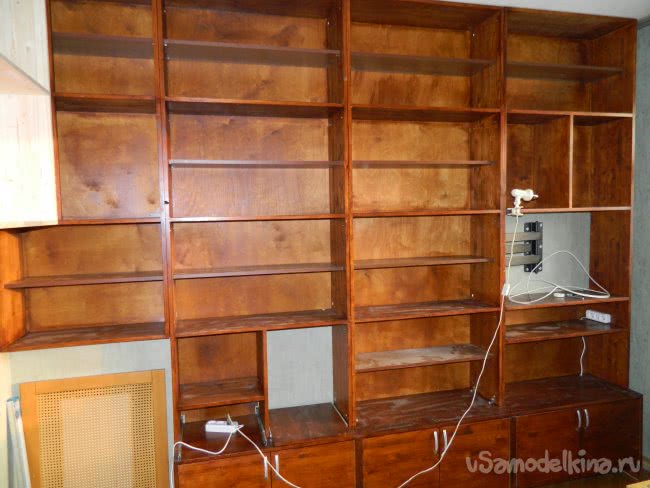

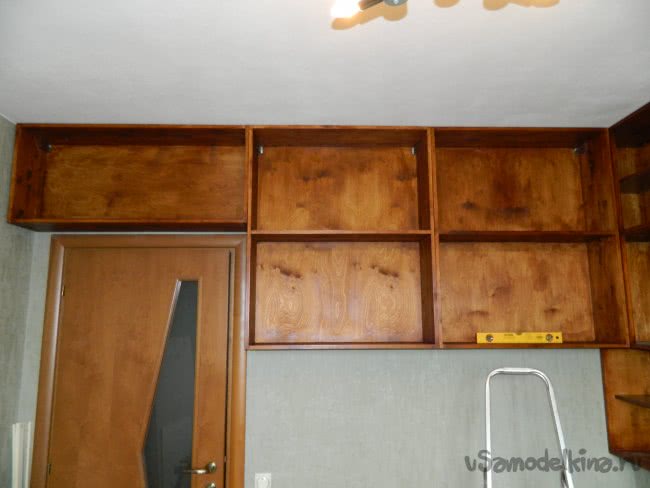

    Полки были сняты, покрашены по уже описанной технологии и подвешены обратно уже с установкой уровня. Между собой полки были стянуты межсекционными стяжками, но не привязаны к основной книжной стенке.

    Вопрос с промежуточными книжными полками был решён очень просто. Они были изготовлены из ЛДСП и установлены по месту на полкодержателях ø5х17 мм. Ширина полок в книжном шкафу — 250 мм, в полках — 200 мм.

    В перегородках просверлены необходимые отверстия для проводки проводов от колонок к аудиоцентру. Под проигрыватель виниловых пластинок была сделана полностью выдвигающаяся полка на шариковых механизмах.

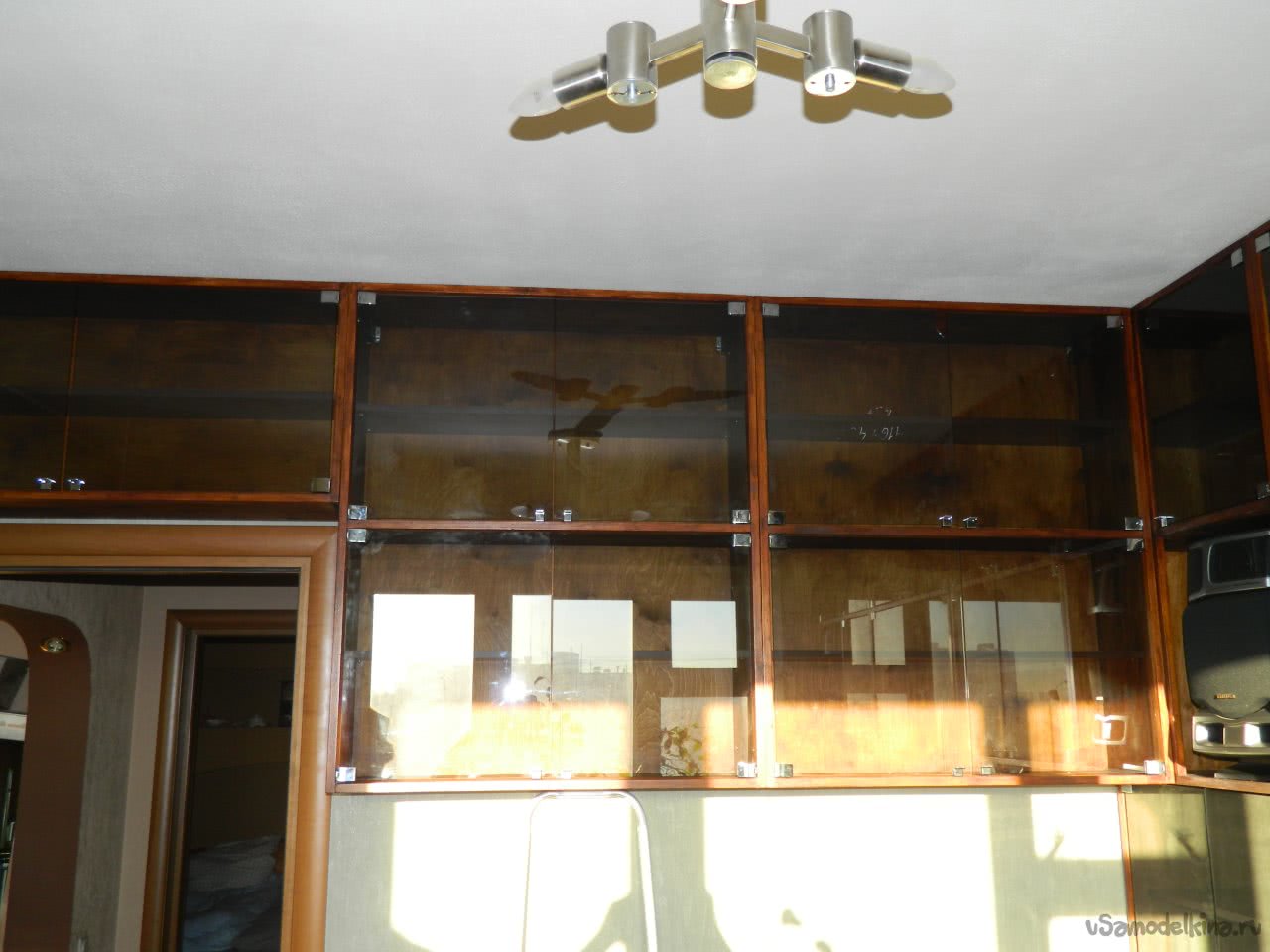

    Установка дверок из стекла (без всякой окантовки) я считаю ответственной и сложной работой. Дверки с фурнитурой обошлись мне больше 20000 руб.

    На фирме, занимающейся стеклом, я заказал дверки из тонированного серого прозрачного 4-х мм стекла. Во-первых, симпатично, во-вторых книги не выцветают (сторона солнечная). Зазоры между стёклами и конструкцией были приняты в 4 мм. Фурнитура была куплена заранее в одной оптовой фирме и обошлась мне (Китай!) в не очень большие деньги, но качество хромало. Когда вскрыл упаковку, я это понял — был такой облой, что может сломаться стекло при его зажимании в петле, а пластиковые защёлки работали так, что норовили сломать стекло при закрывании.

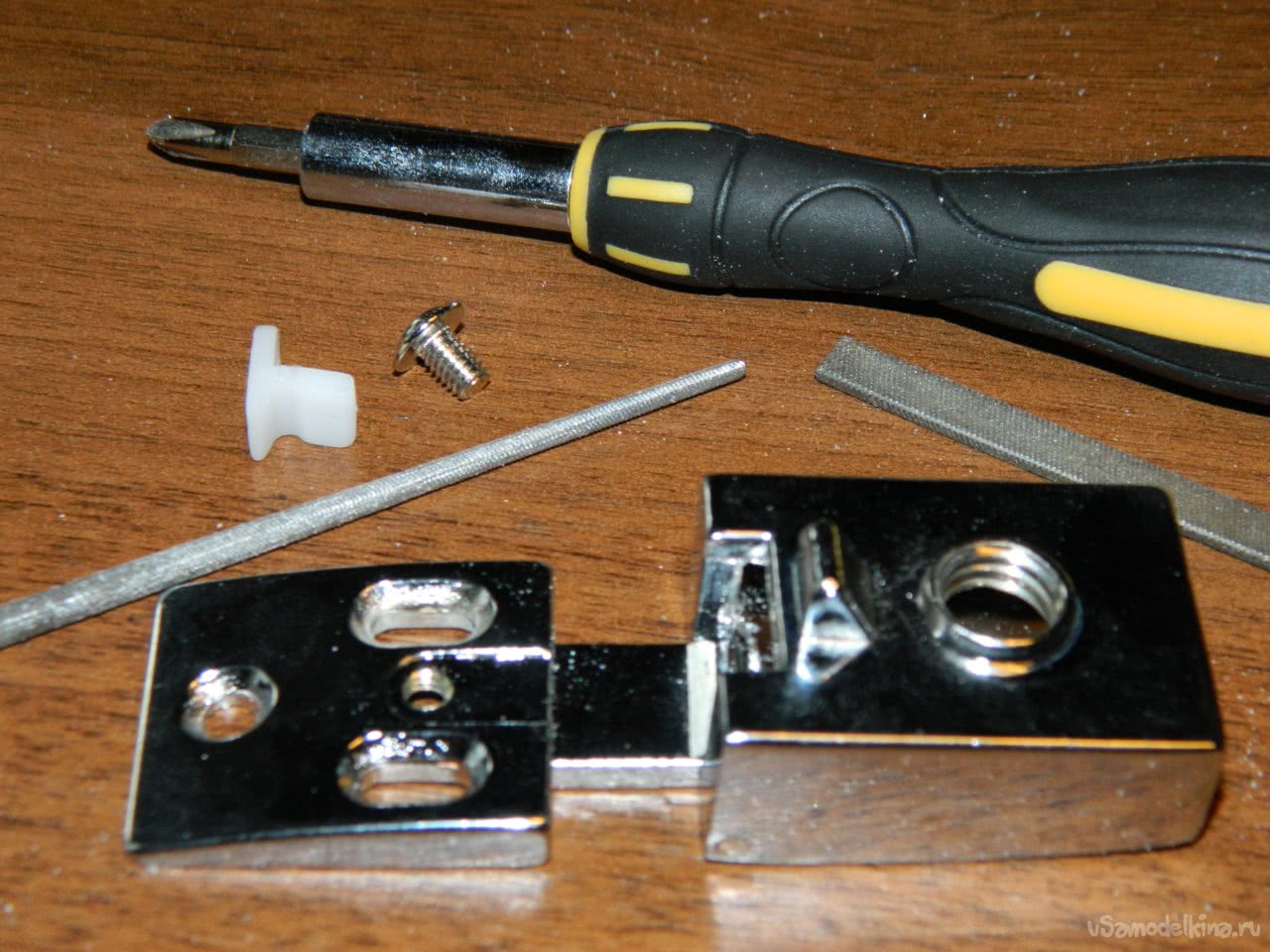

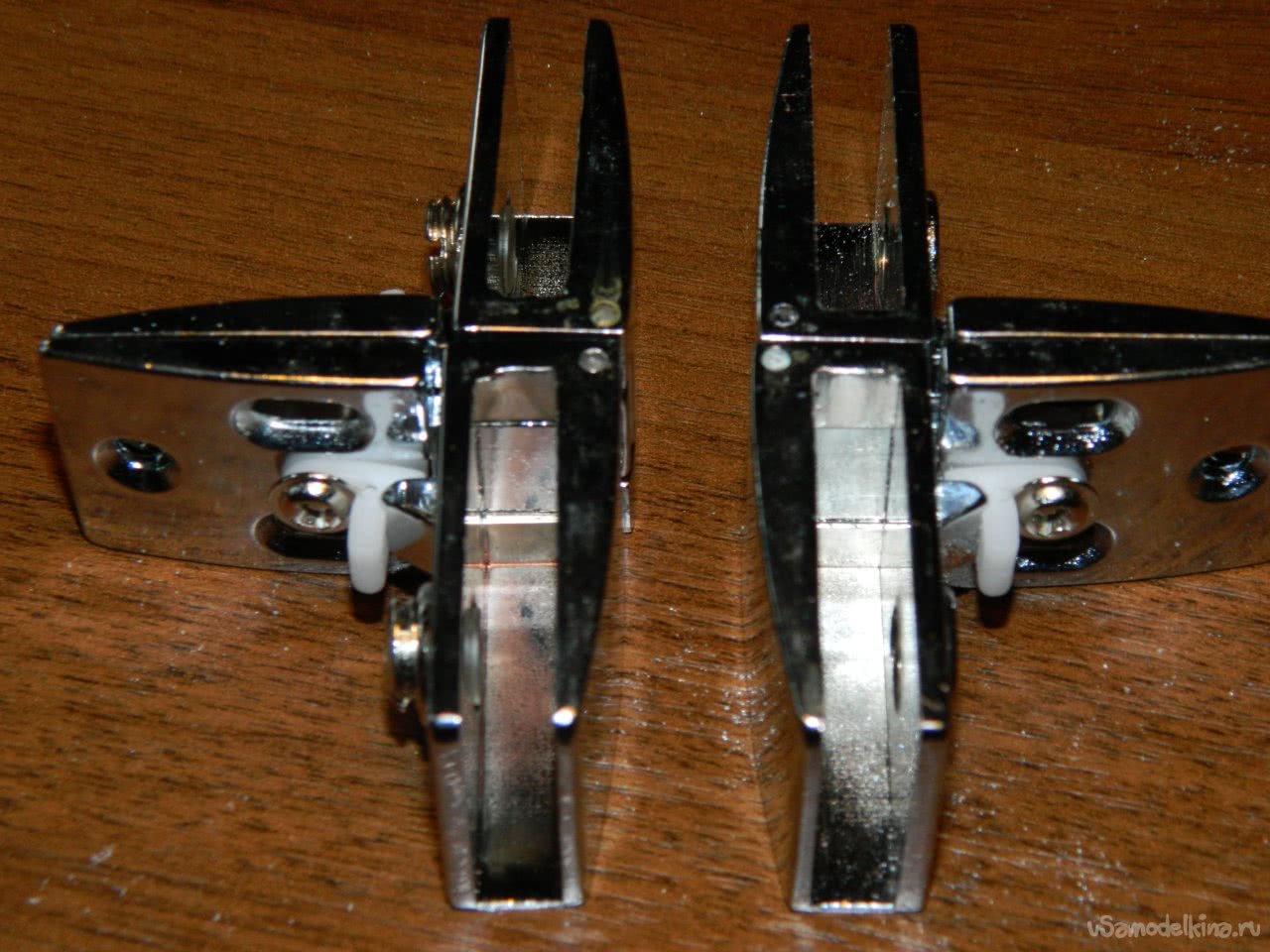

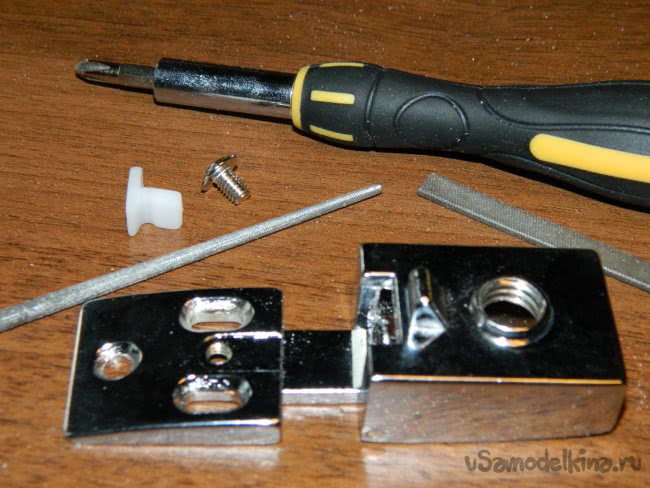

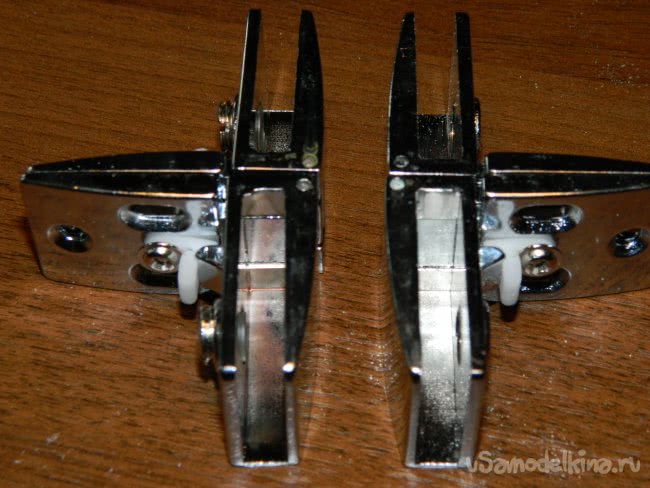

    Пришлось взять напильники и исправлять огрехи (64 петли!!!). Когда все петли были приведены в надлежащий вид, взялся за установку.

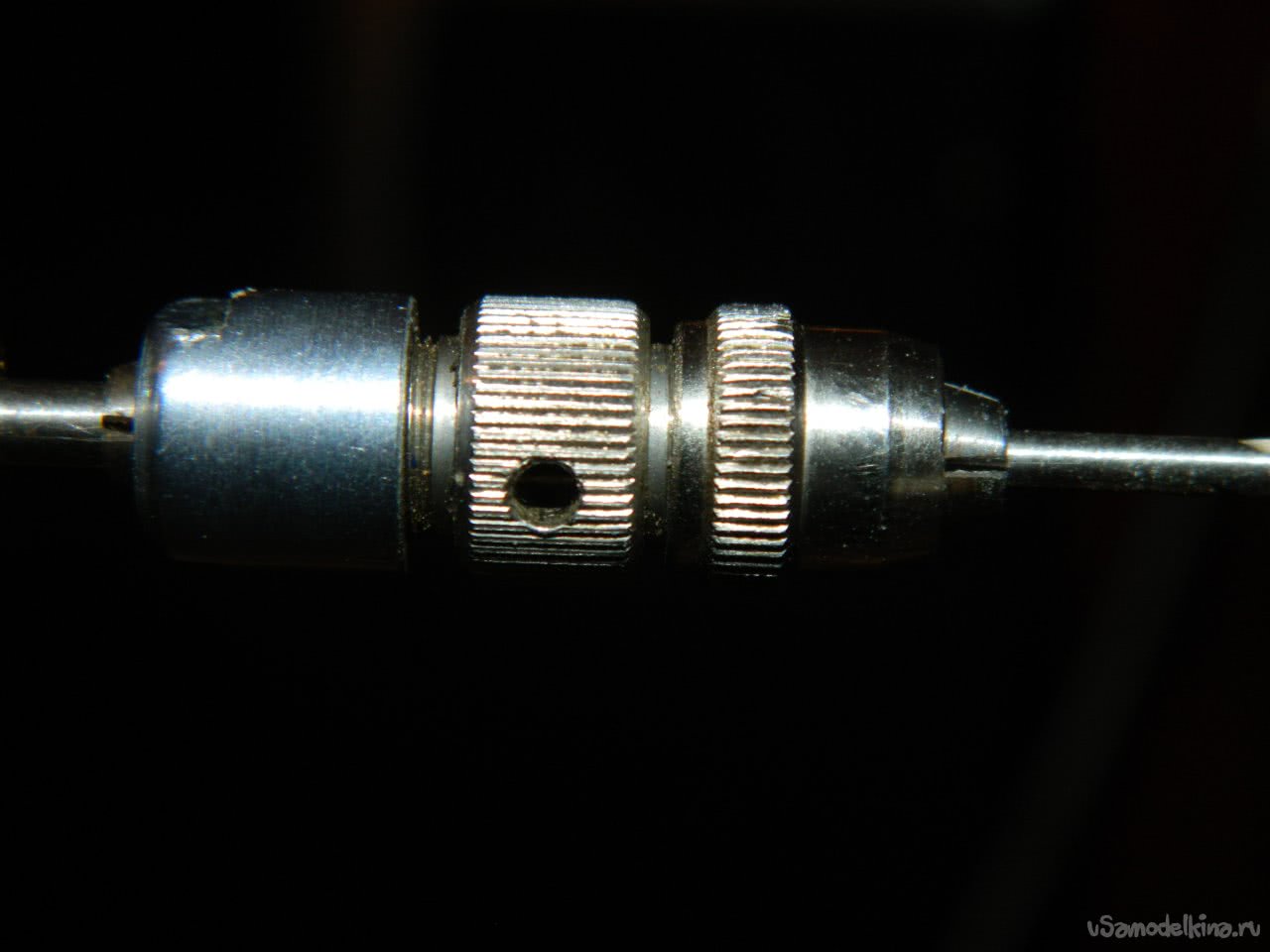

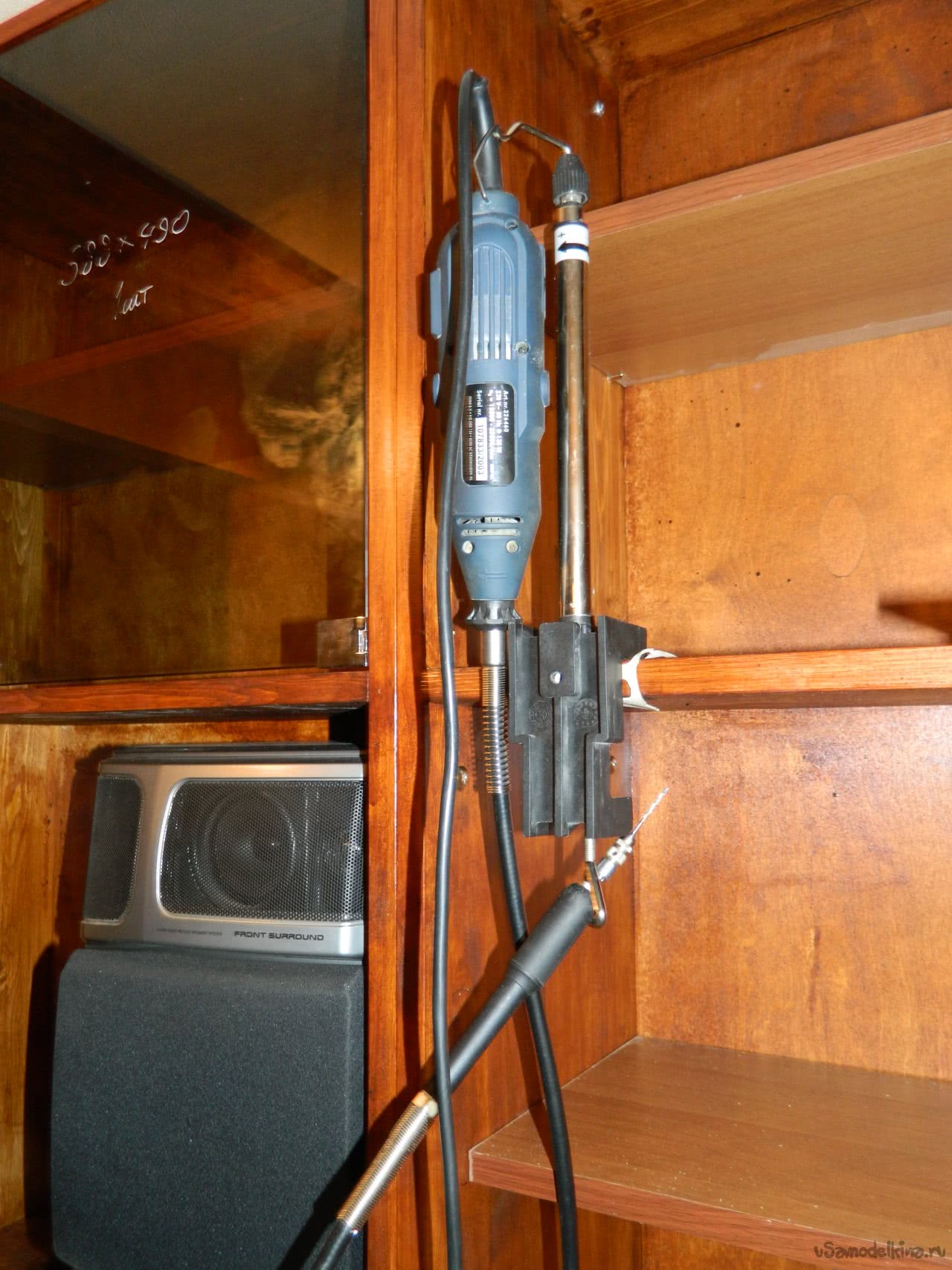

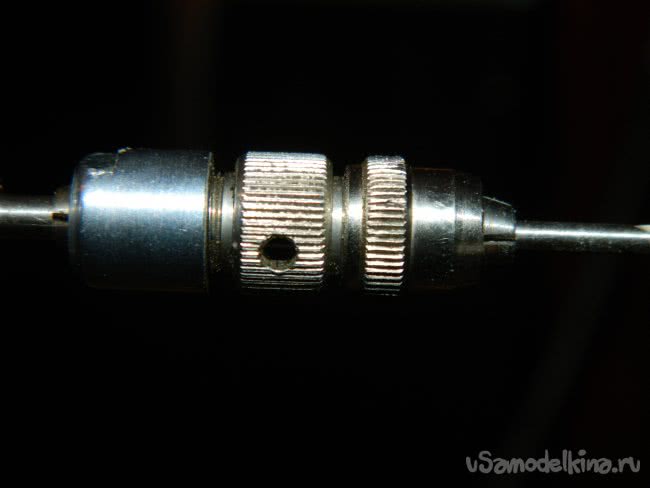

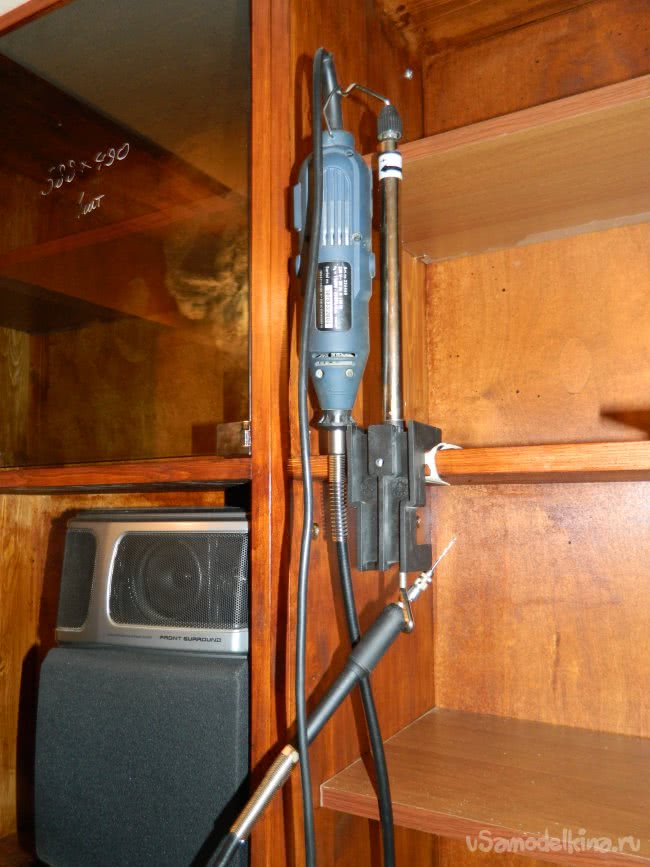

    А вот со сверлением отверстий произошёл облом — ни один девайс не подходил. Пришлось на бормашину поставить гибкий вал с цанговым патроном и работать с ним.

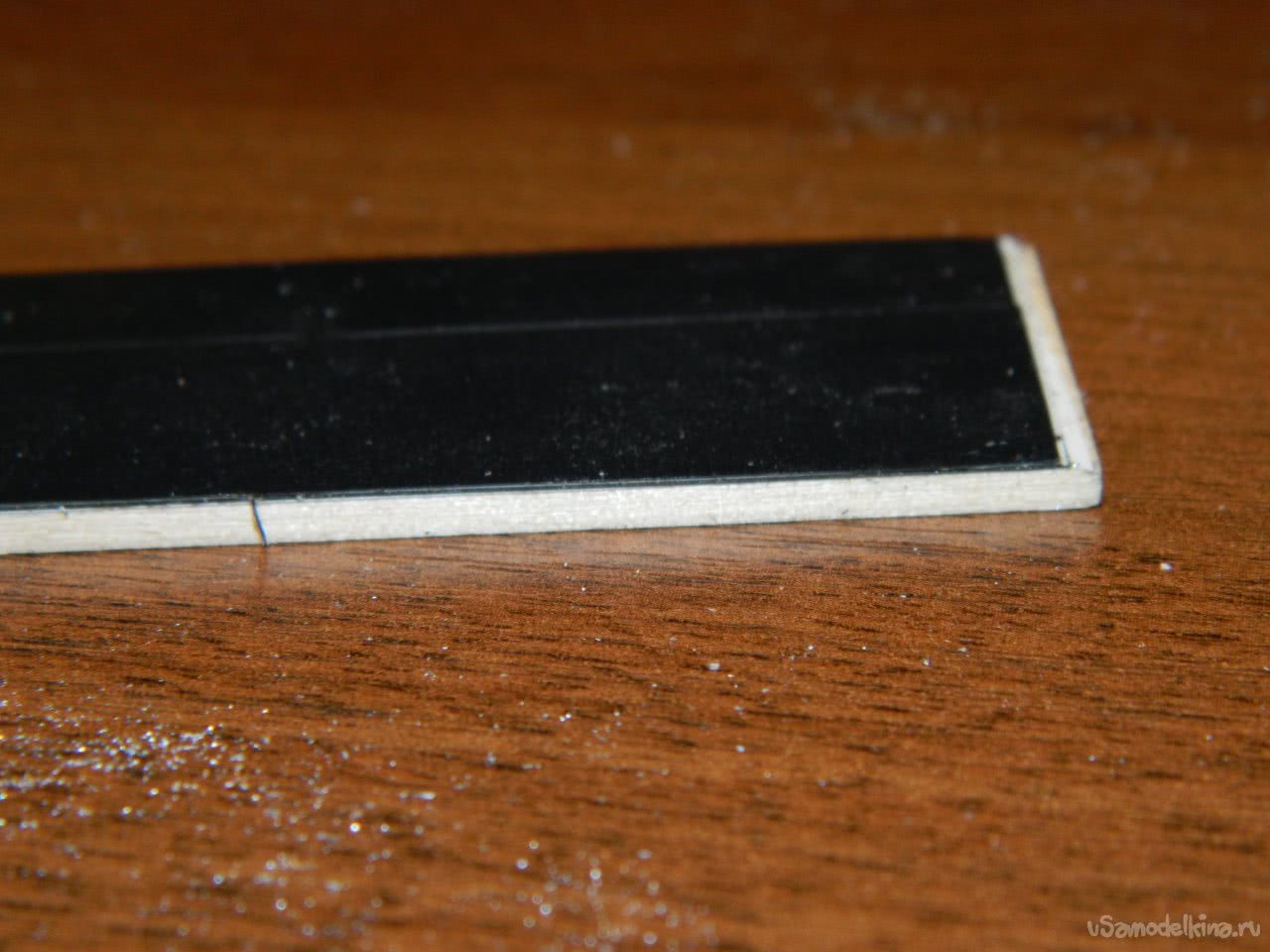

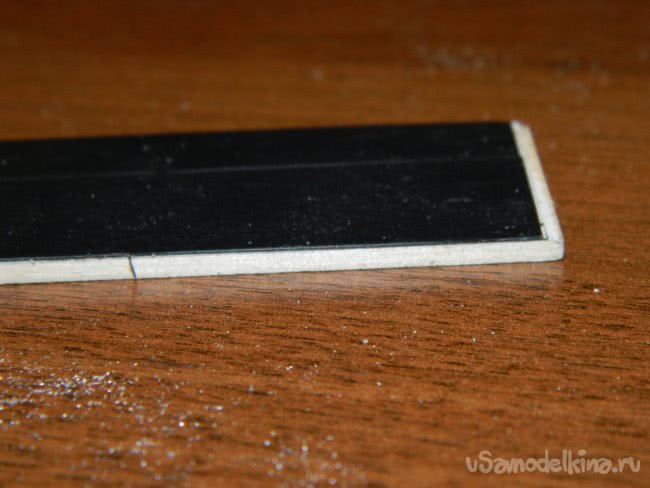

    Сверлил на малых оборотах очень аккуратно, чтобы не просверлить дерево насквозь. Довёл толщину деревянной линейки наклейкой в несколько слоёв изоленты до 4 мм и использовал в качестве проставки.

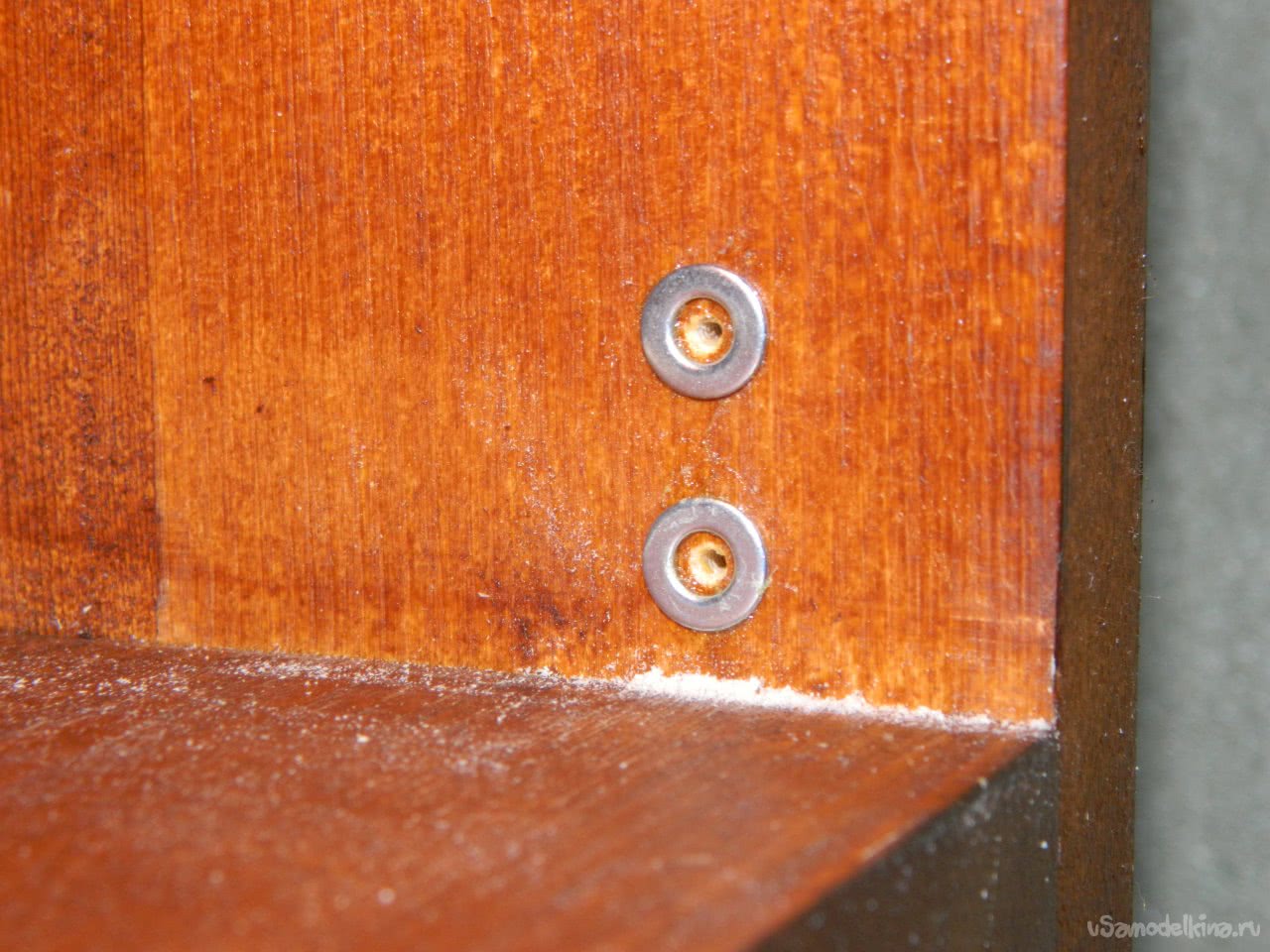

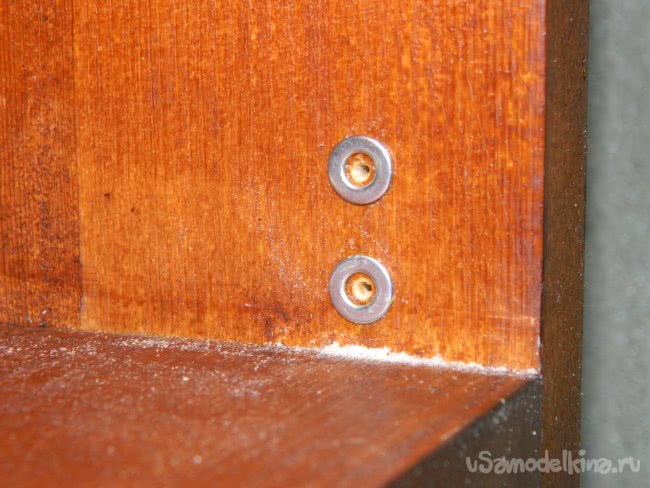

    Китай есть Китай — шарниры у петель были перекошены и при открывании они терлись о полку. Вопрос решился установкой под петлю шайб М4, которые клеил на Момент уже после того, как отверстия были просверлены.

    Петли изначально крепил на два самореза, потом устанавливал стекло, регулировал положение дверцы и окончательно фиксировал петлю третьим саморезом. Таким образом, в день я успевал поставить 5-6 дверок. Затем устанавливал специальные ручки.

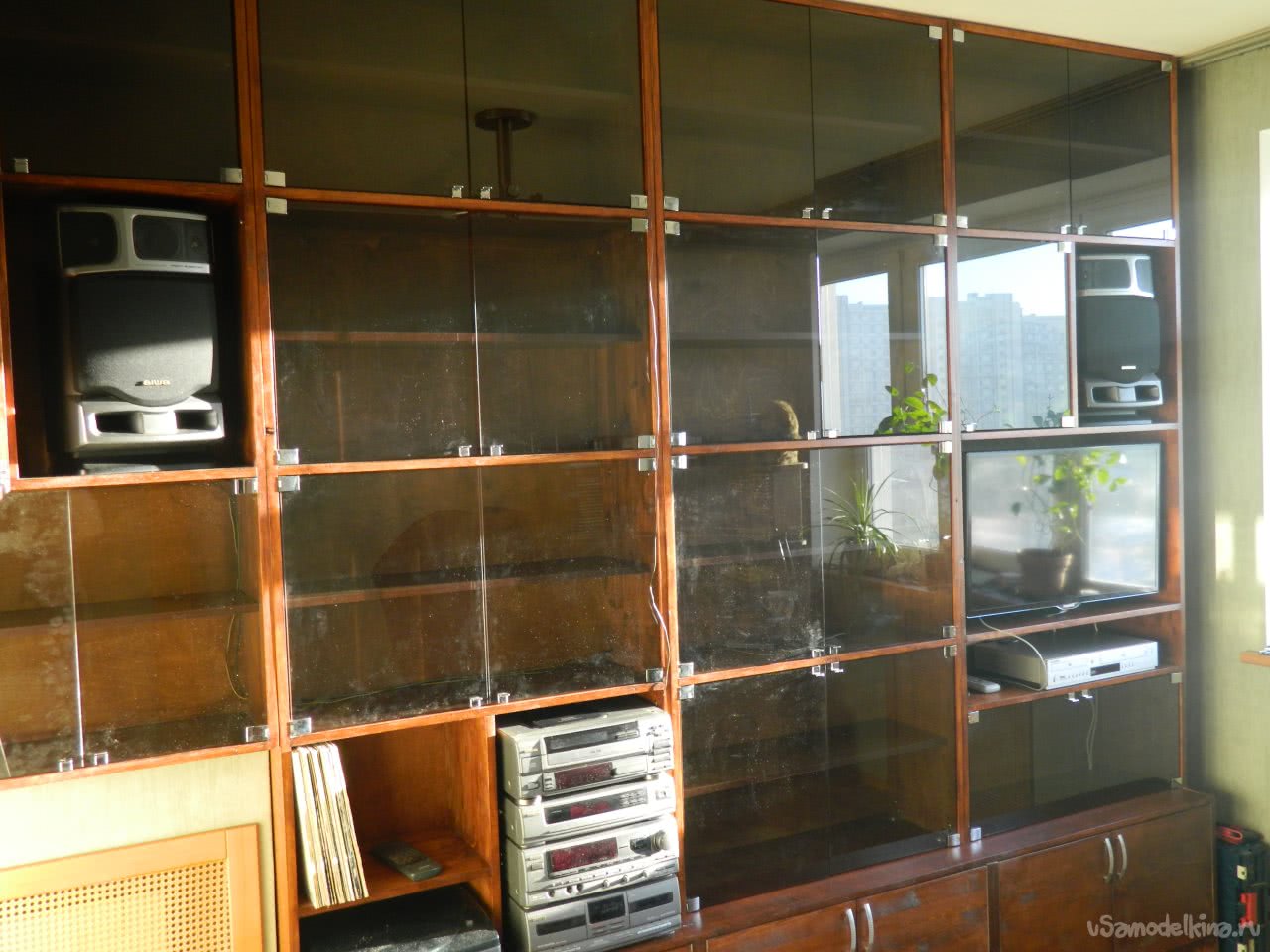

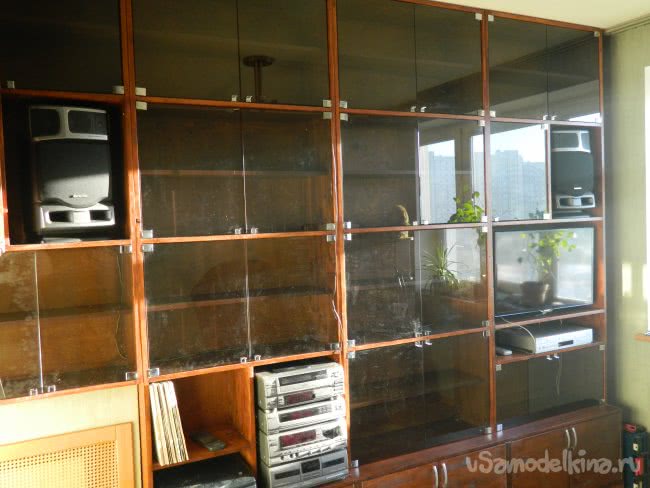

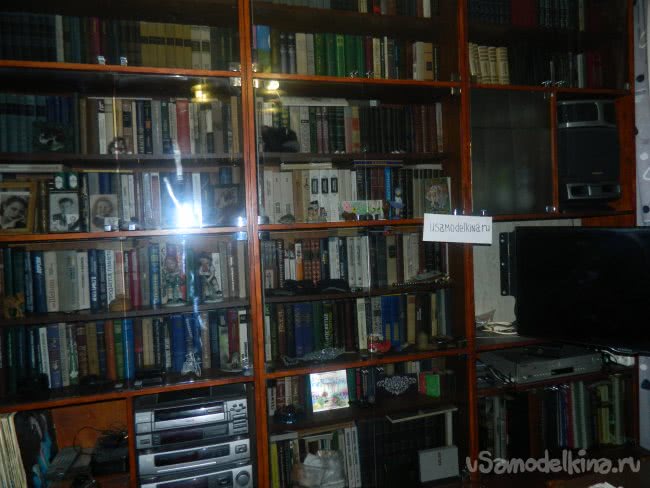

    Экстерьер книжного шкафа с полками с лихвой окупил мои старания.

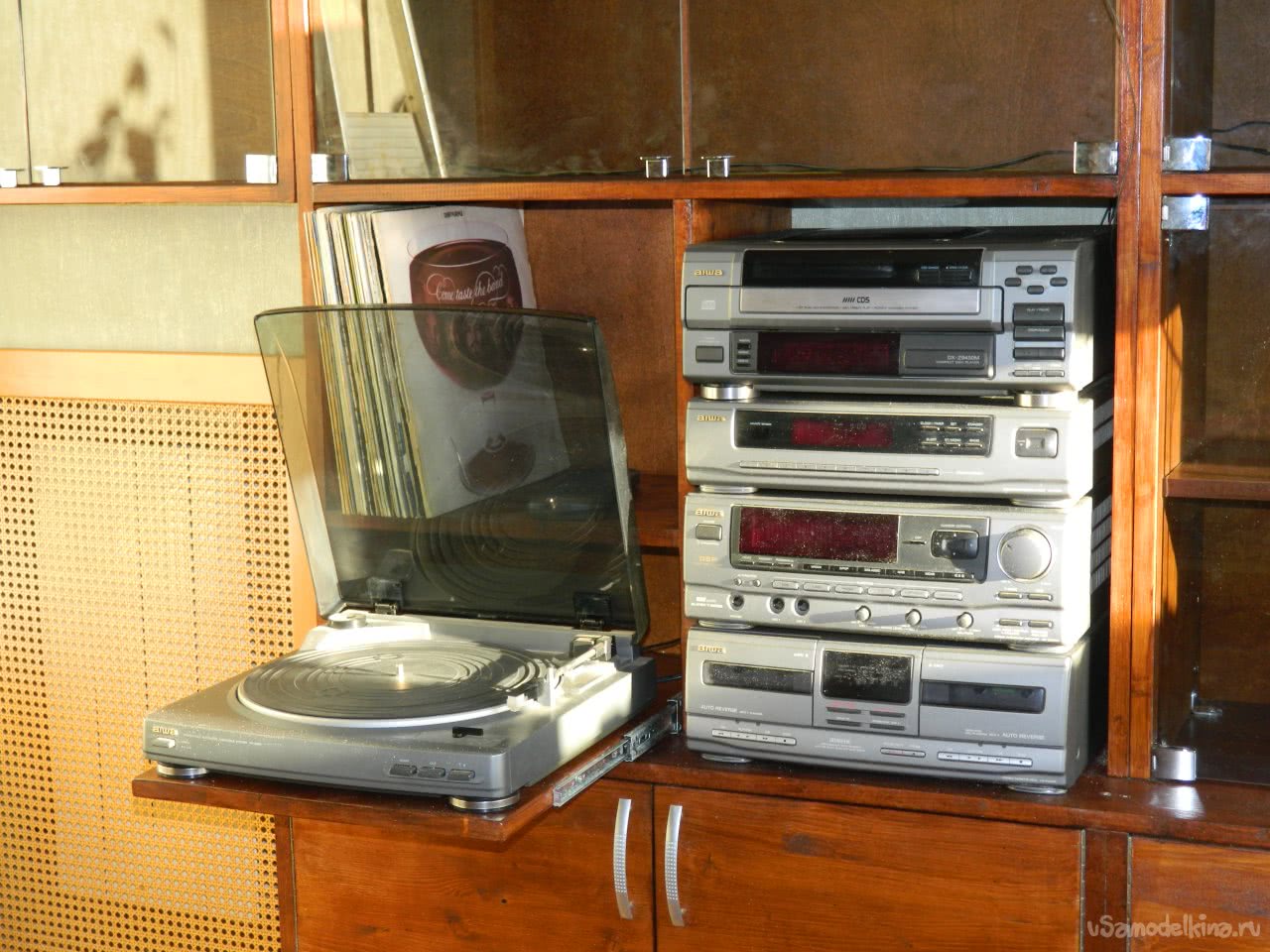

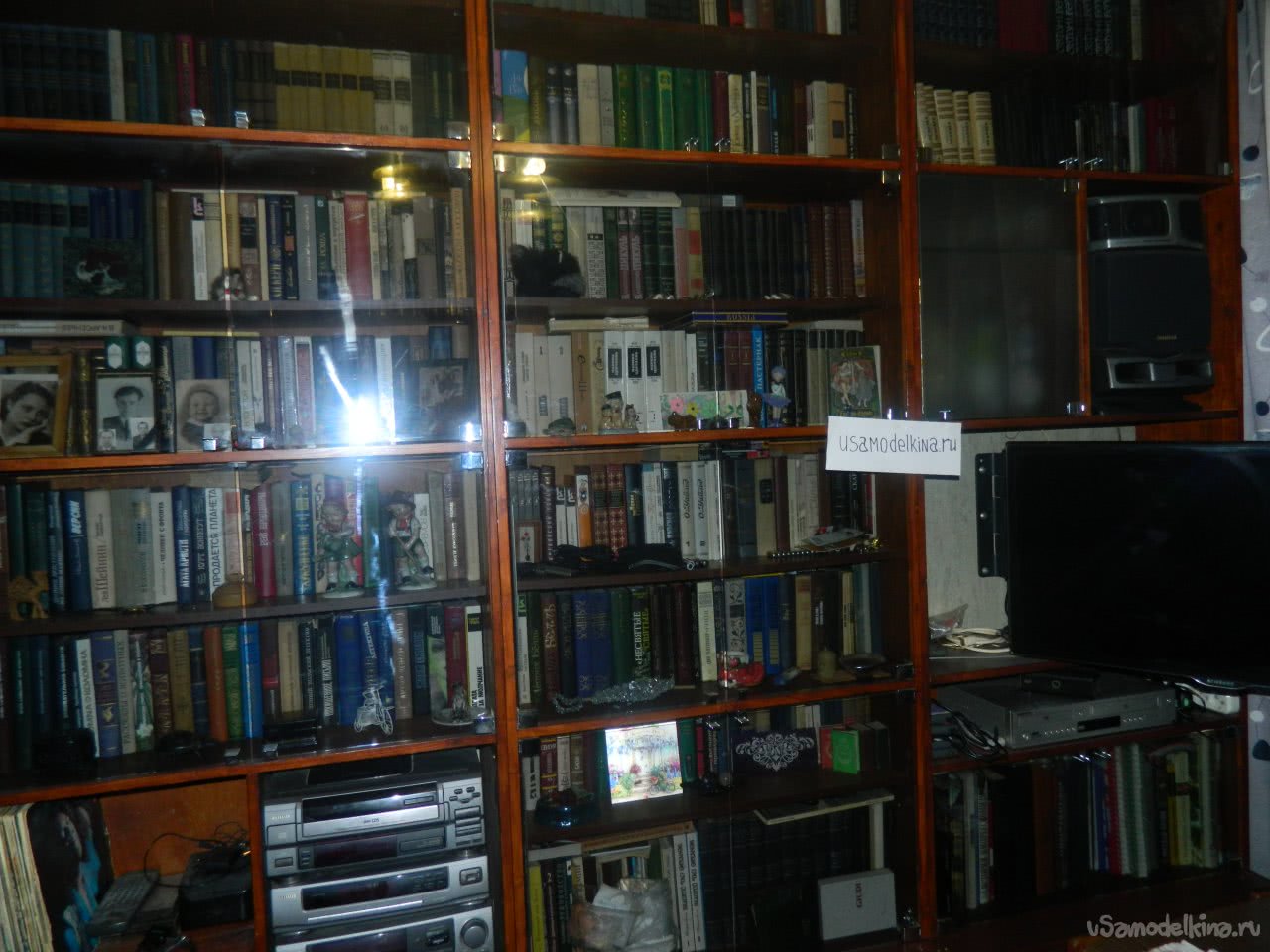

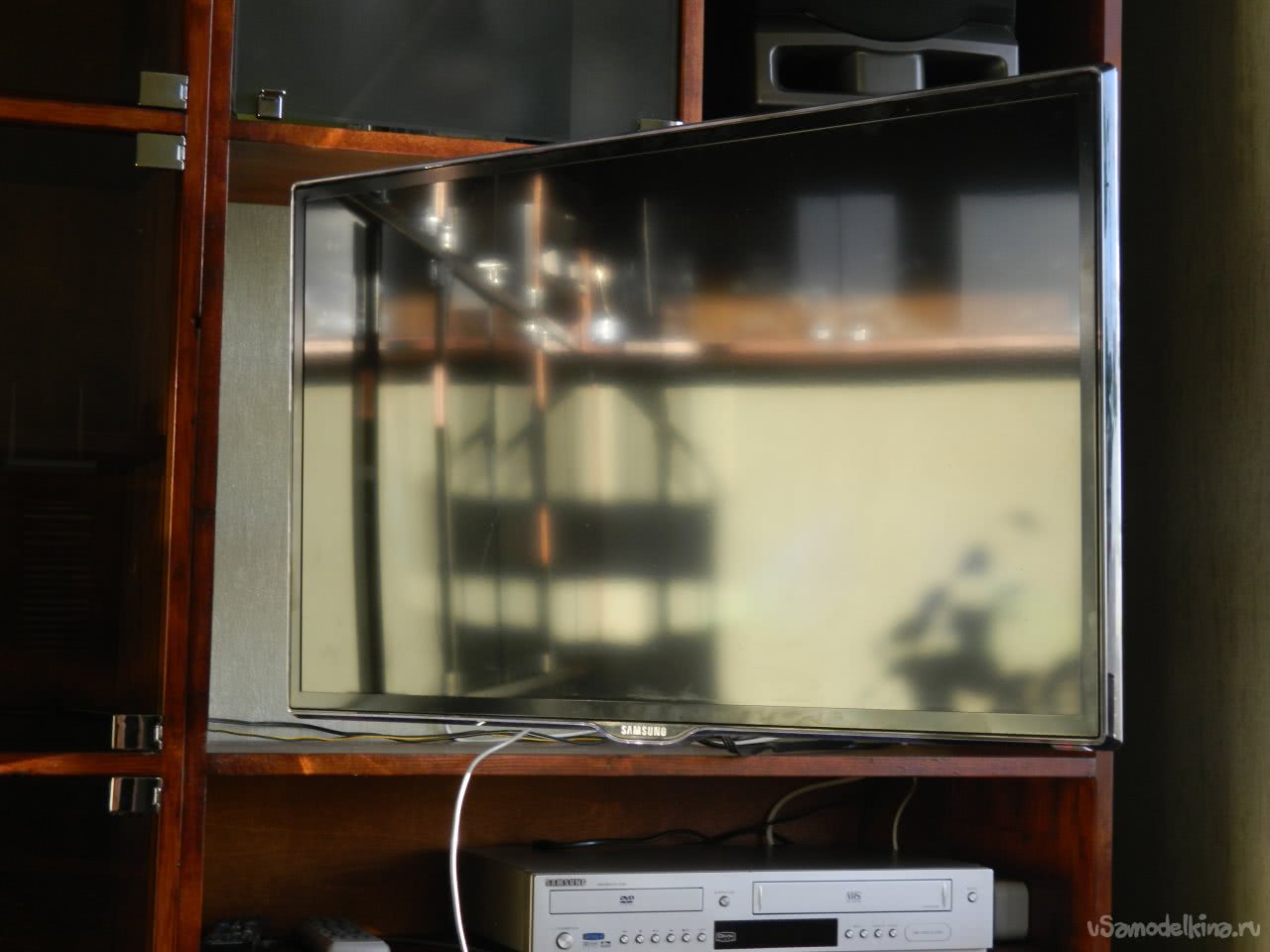

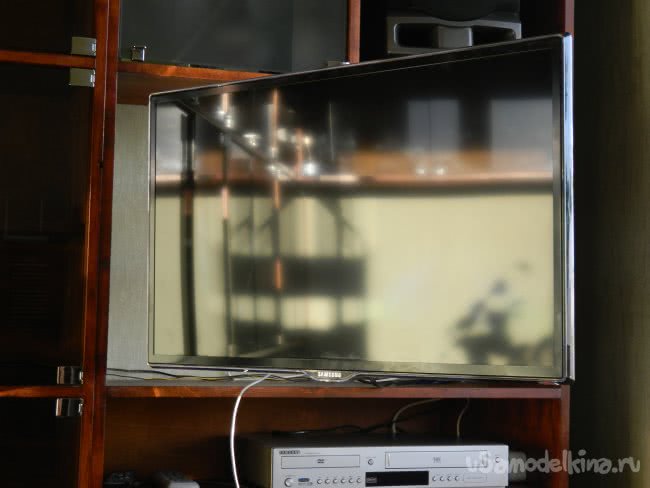

    Всё было сделано на высшем уровне: дверки легко открывались, телевизор вошёл в свою нишу, как родной, проигрыватель спокойненько выкатывался. Как сказала потом жена: «Шкаф смотрится на все 100!». Я очень доволен своей работой!

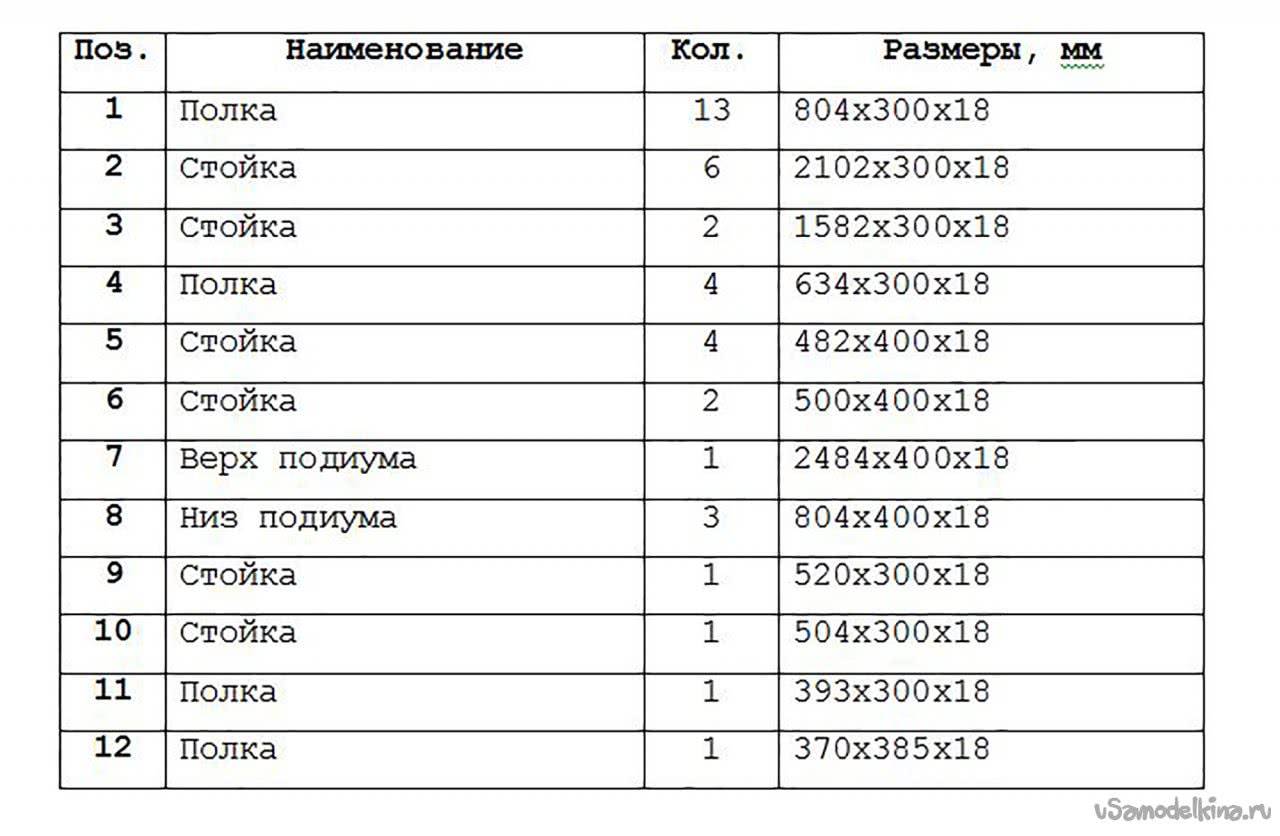

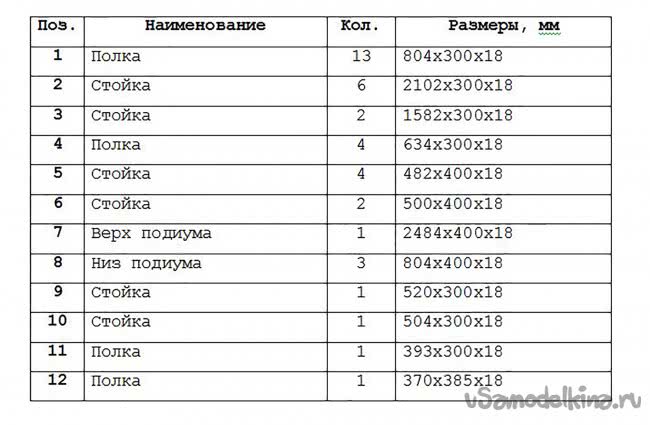

    Таблица 1. Детали основной стенки.

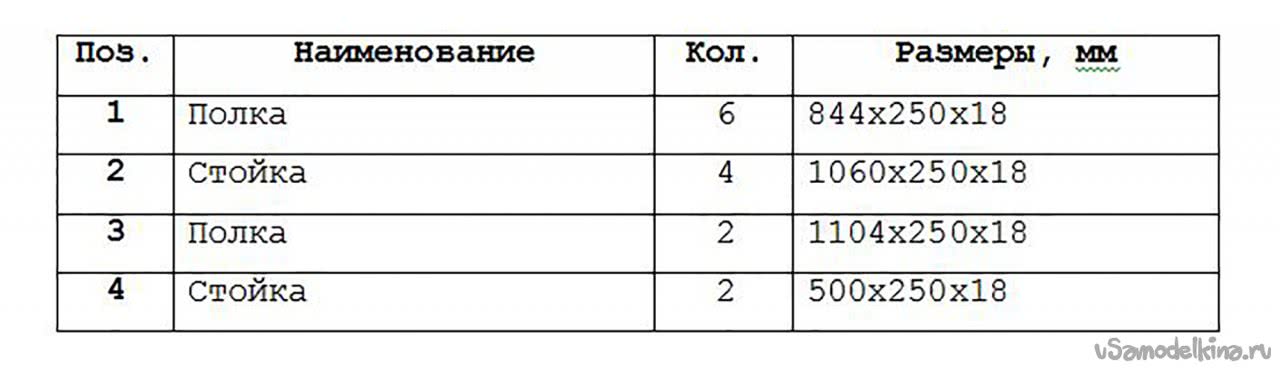

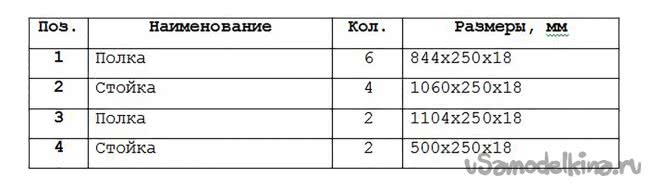

    Таблица 2. Детали полок.
