    Маска противовирусной защиты с возможностью многоразового её использования


    Здравствуйте,
    Сегодня, своими руками – изготовление маски противовирусной защиты с возможностью многоразового её использования.

    Надеюсь, что не пригодится, но буду рад, если в затруднительной ситуации такой вариант исполнения маски противовирусной защиты сможет кого-то выручить и поможет исключить зависимость от возможного дефицита медицинских масок в период вирусных заболеваний.

    В случае превышения эпидемиологического порога вирусного заболевания, особенно для тех, кто по необходимости общается с большим количеством людей, требуется частая смена одноразовых медицинских масок, что, при ажиотажном спросе на данное средство защиты, а так же возможном его дефиците в этот период, и соответственно повышении цен на него, становится весьма актуально.

    Маска получилась вполне удобной, полностью разборной, с возможностью обслуживания и замены, в случае необходимости, любого её компонента.

    А в качестве сменного фильтрующего элемента применены подходящие по размеру, сложенные вчетверо (можно и больше) влажные салфетки после некоторой их подготовки, заключающейся в простом выветривании в течение двух - трёх часов.

    Материал:

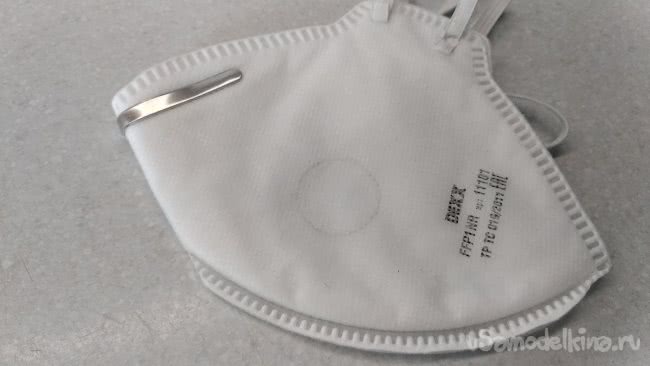

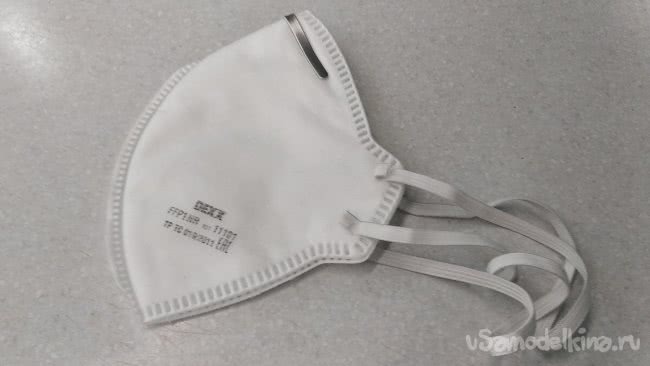

    Полумаска, фильтрующая противоаэрозольная вертикальная (плоская) без клапана выдоха - 1 шт.

    При выборе остановился на полумаске такого типа, из-за небольшой её стоимости, плотного и комфортного прилегания к лицу, и удачной компоновки для необходимой доработки.

    Такую полумаску можно приобрести и с уже установленным клапаном выдоха, но в дальнейшем, это несколько ограничит возможность её полного обслуживания из-за несъёмного крепления не разборного клапана и невозможности, при необходимости, его замены.

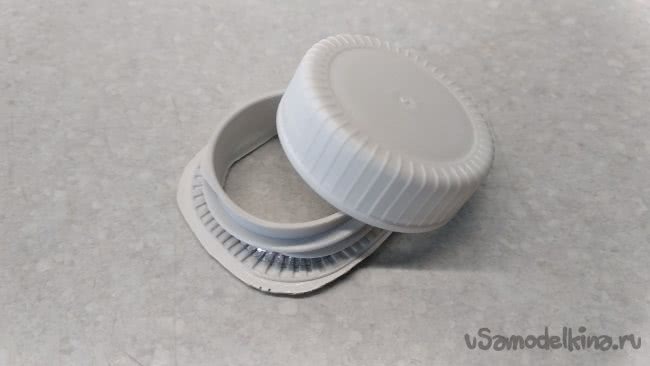

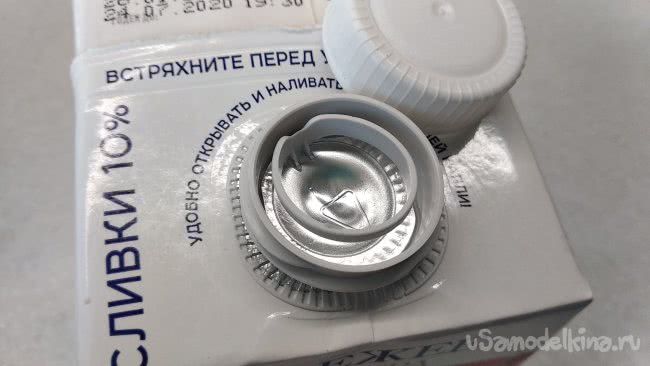

    Комплект, состоящий из крышки и резьбовой части от картонной упаковки Tetra Pak - 1 шт.

    Важно! Резьбовые части от картонных упаковок Tetra Pak имеют отличия и не все могут подойти для изготовления клапана, но выбрать нужную довольно легко - так как крышка не содержит кольца контроля первого вскрытия, её можно отвинтить непосредственно в магазине при покупке нужного продукта и сравнить на соответствие с изображёнием на фото.

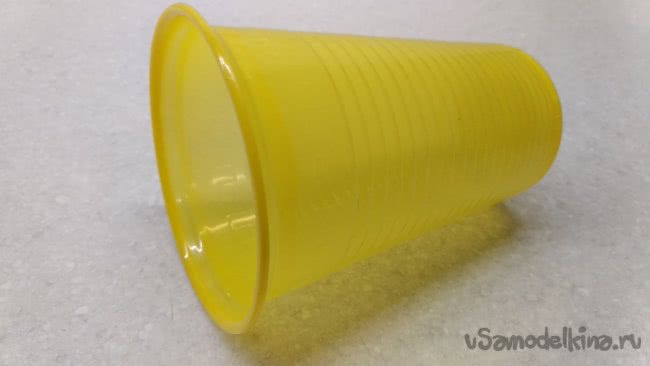

    Одноразовый пластиковый стаканчик 200 мл. - 2 шт.

    Подобные стаканчики продаются разных производителей, и имеют разную жёсткость, поэтому при возможности выбора, не следует приобретать самый жёсткий или самый мягкий - желательно взять нечто-то среднее.

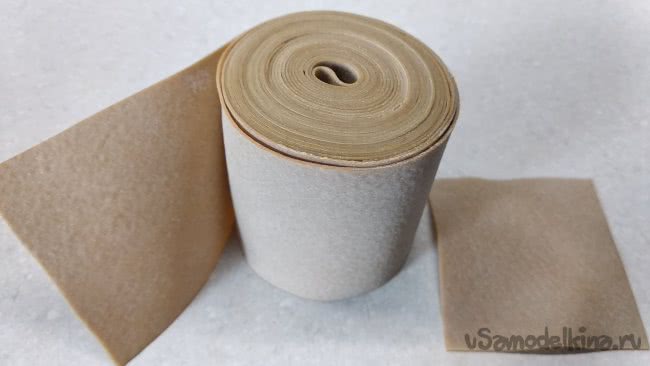

    Бинт Мартенса (небольшой кусочек)

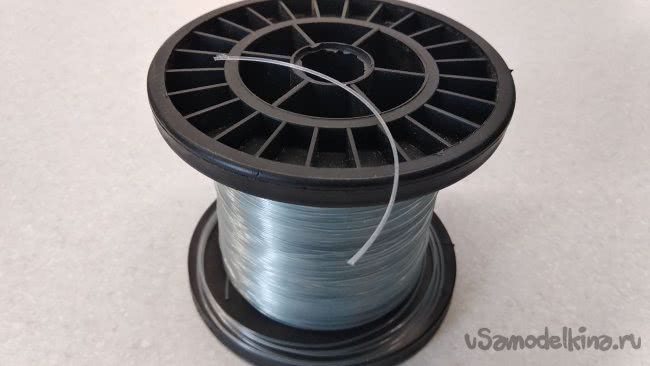

    Толстая рыболовная леска диаметром около 0,8 мм. (небольшой кусочек)

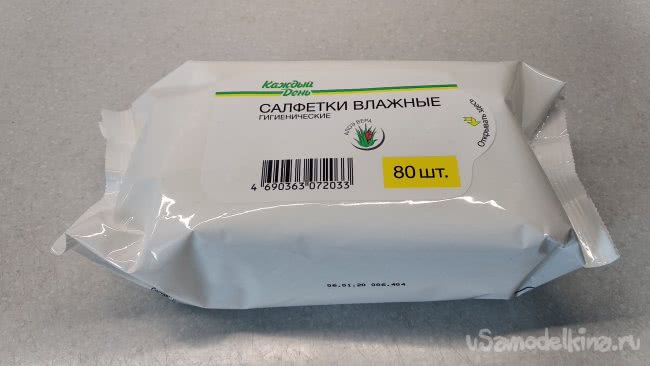

    Влажные гигиенические салфетки для изготовления сменного фильтра.

    Салфетки выбираются исходя из их размера, цены и если будет важно - запаха.

    При складывании одной салфетки вчетверо, наименьший получившийся размер должен быть не менее 75 мм., или же как в моём случае, при небольшой стоимости, но не очень подходящем размере купленных салфеток, можно использовать сразу две, сложив их вначале вместе, а затем вдвое, получив те же четыре слоя.

    Изготовление:

    Вначале следует изготовить клапан выдоха и оправку крепления фильтрующего элемента.

    Клапан

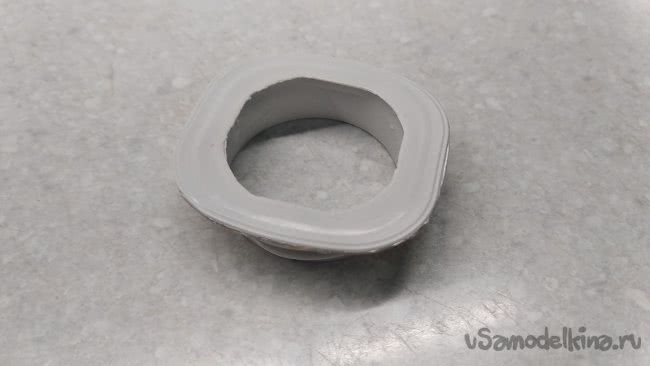

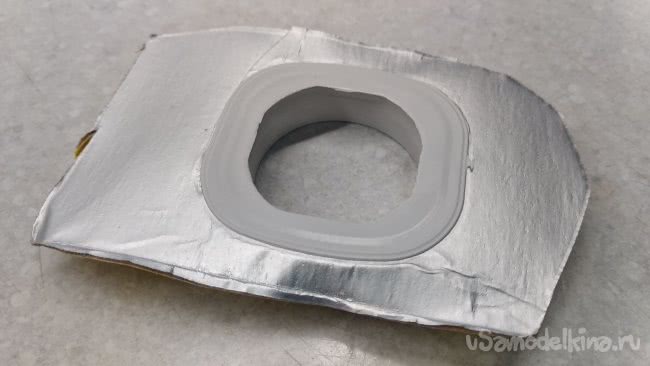

    Освободить резьбовую часть от картонной упаковки, обязательно оставив плоский пластиковый наплыв в нижней её части.

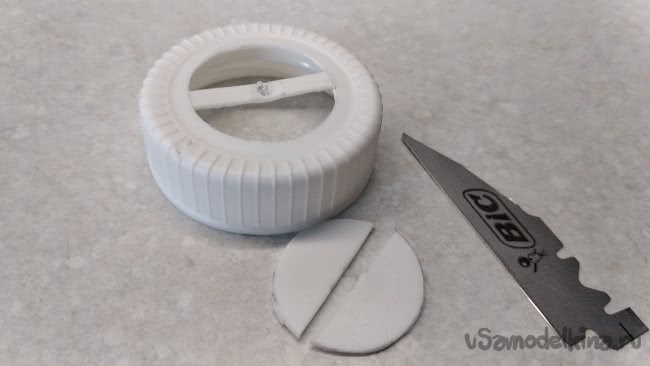

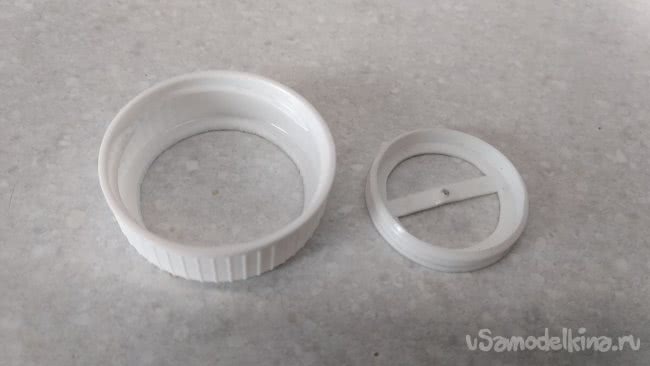

    В крышке, с просверленным в центре отверстием диаметром 1,0 ÷ 1,2 мм, уголком обломанного безопасного лезвия, вырезать два полукруглых отверстия, при радиусе их разметки 9 мм.

    По наружному краю выступа во внутренней части крышки, «цыганской» иглой сделать сквозной круговой надрез.

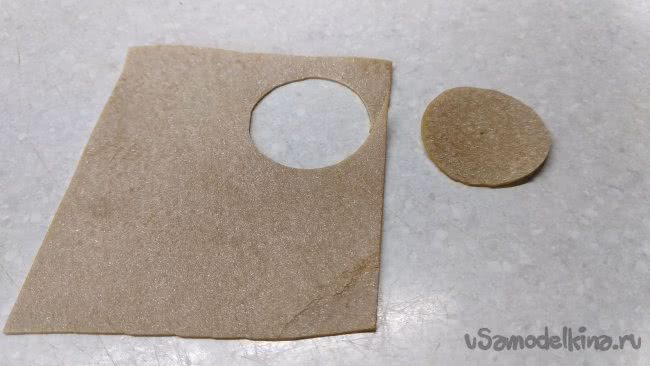

    Изготовить резиновую часть клапана, вырезав круг Ø 24 мм из бинта Мартенса с проколотым в его центре отверстием.

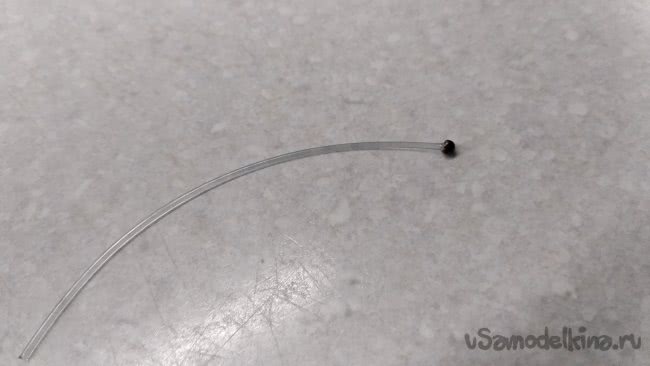

    Оплавить кончик приготовленной лески.

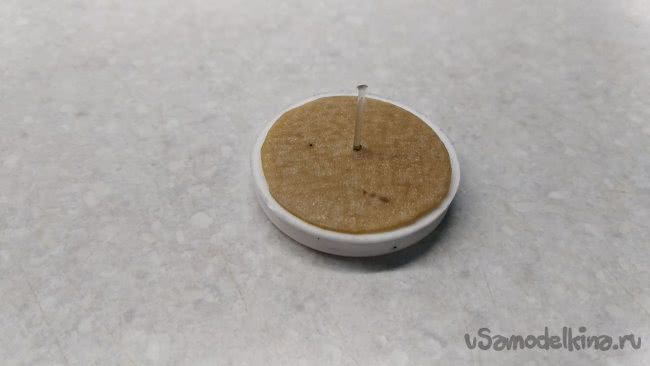

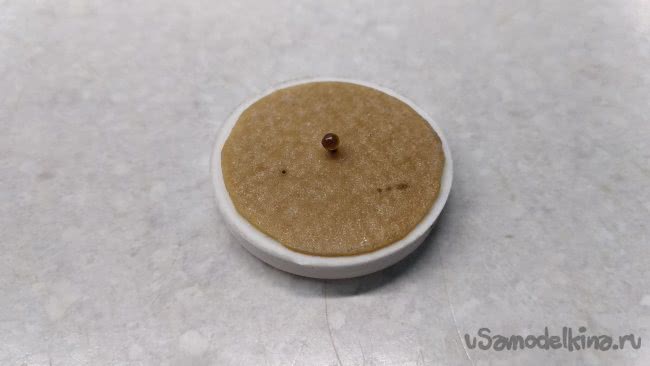

    Протащив леску через центральное отверстие основания клапана и сквозь прокол вырезанного резинового кружка, обрезать на длину 10 ÷ 12 мм.

    Оплавить кончик, тем самым зафиксировав кружок от выпадения.

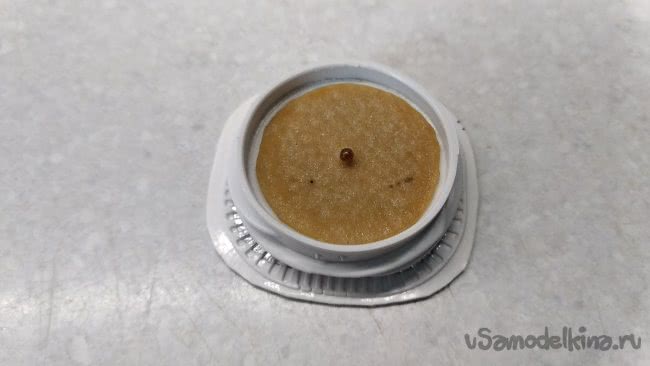

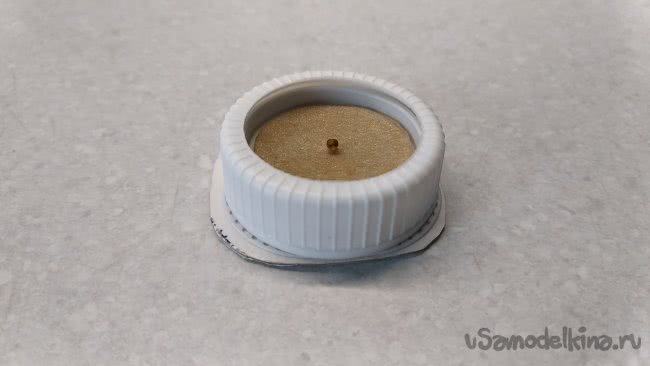

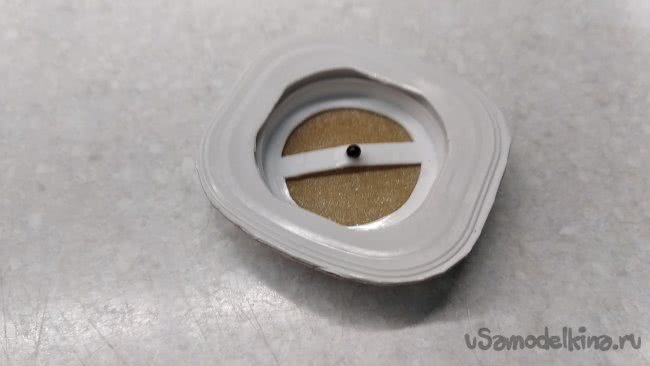

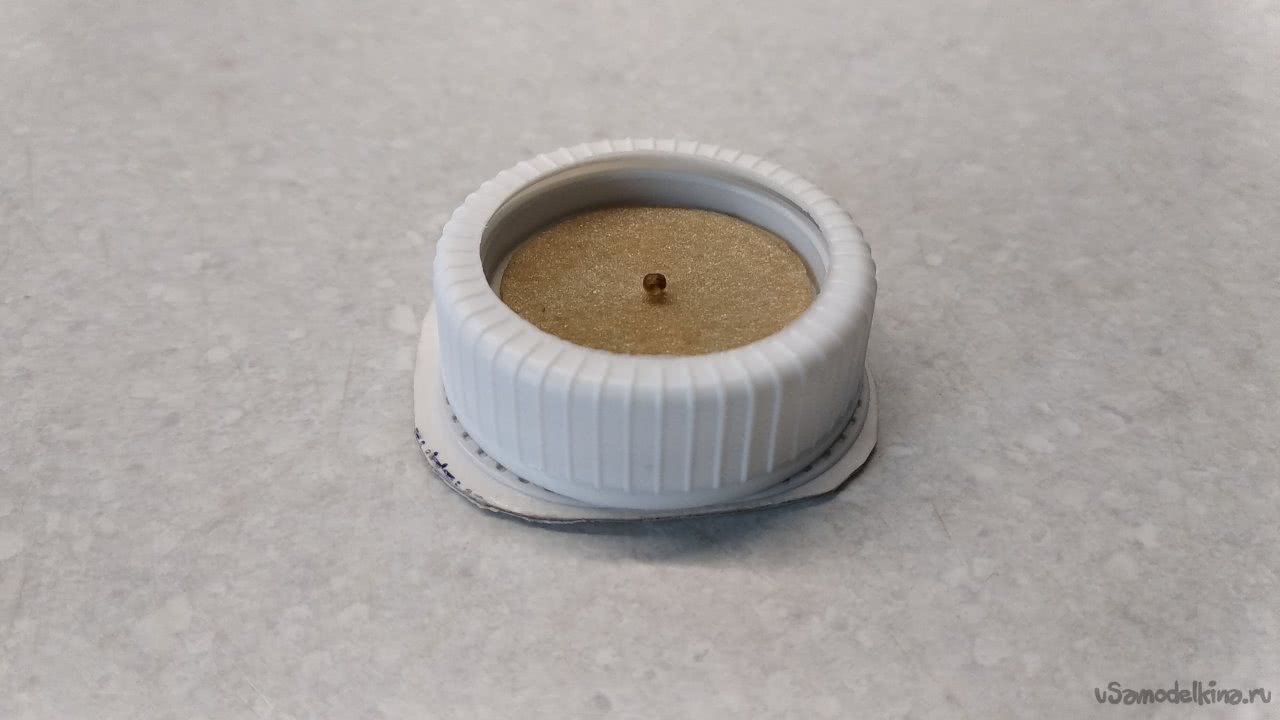

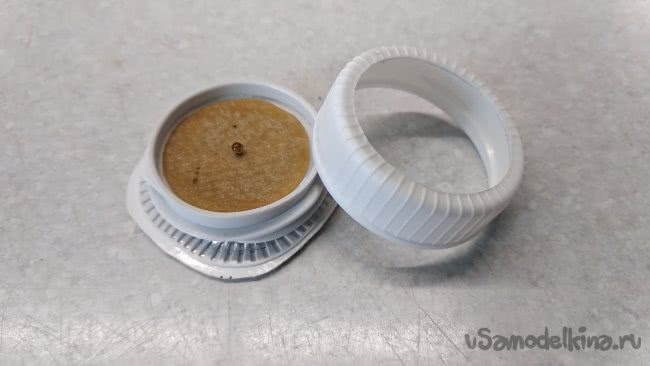

    Поместить изготовленный клапан вовнутрь резьбовой части.

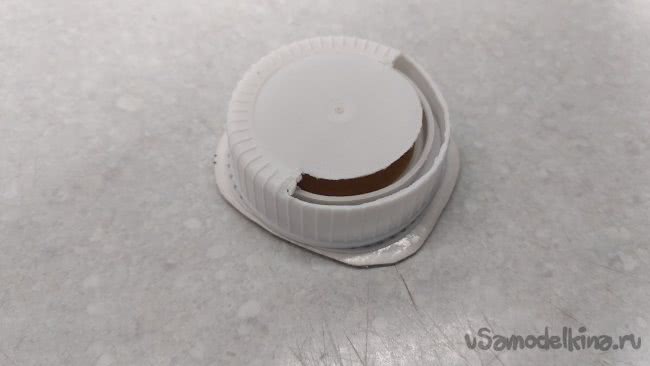

    Оставшаяся часть крышки может быть использована как фиксатор клапана на маске.

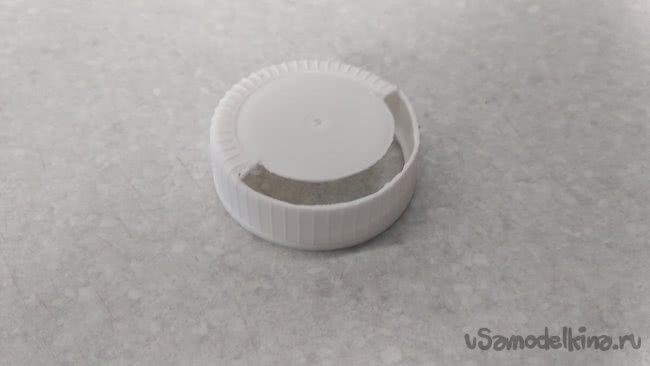

    Но, используя новую крышку, можно изготовить фиксатор клапана формой, с возможностью внешней его защиты.


    Оправка крепления фильтрующего элемента

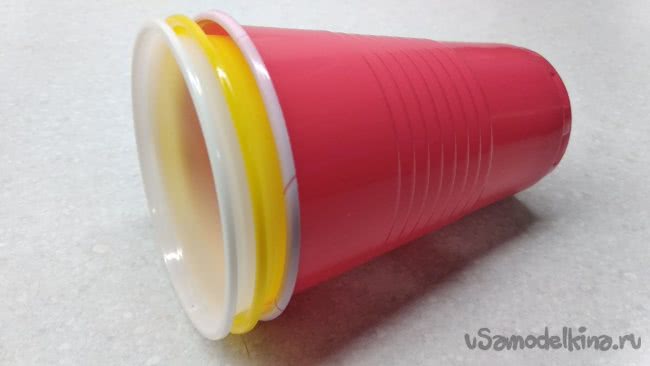

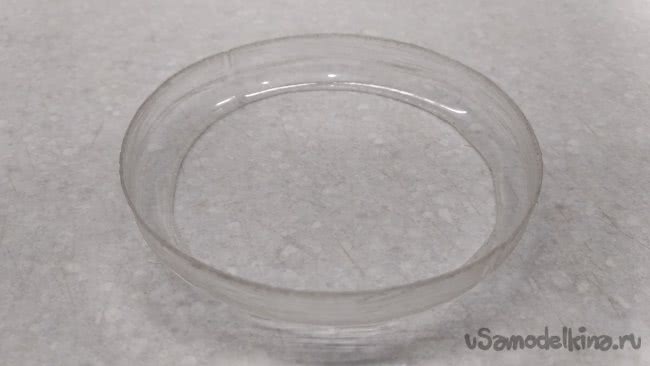

    Обрезать приготовленные стаканчики, на расстоянии 8 ÷ 9 мм от наружного края, предварительно срезав днища и сложив их с минимальным зазором между буртиками.

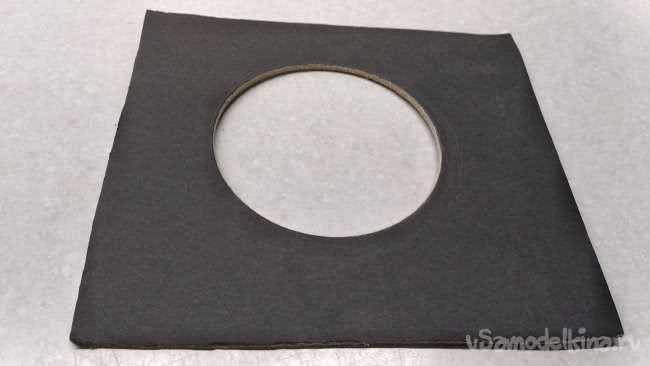

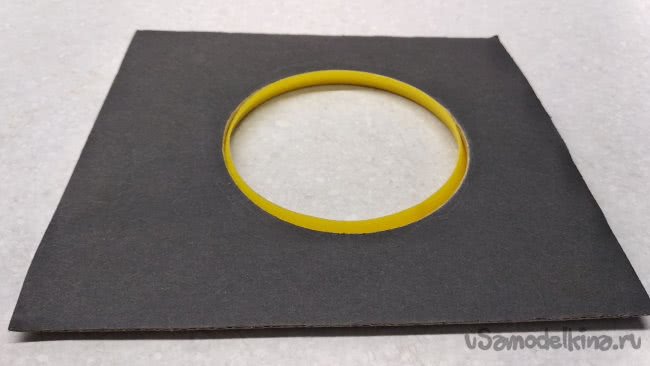

    Из картона толщиной 1,5 ÷ 2 мм сделать приспособу с вырезанным отверстием, диаметром, равным диаметру замеренному под буртиком приготовленных стаканчиков.

    В моём случае диаметр отверстия составил 64 мм.

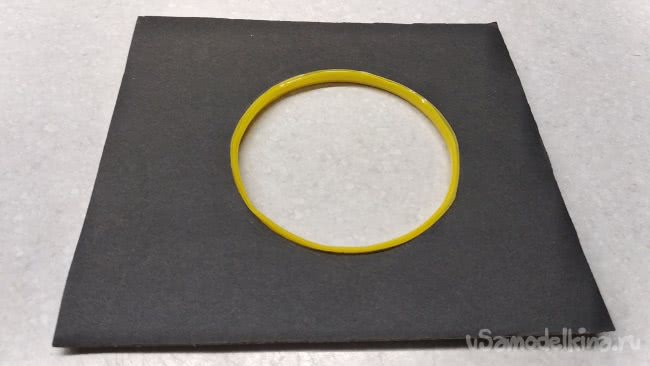

    Вставив в приспособу и разогрев феном, развальцевать края обрезков пластиковых стаканчиков.


    Перед окончательным выполнением этой операции, стоит немного потренироваться с нагревом, благо, что стоимость таких стаканчиков не велика.

    После изъятия сложенных колец из приспособы, при необходимости следует выровнять их край путем точечного нагрева в сочетании с мануальным (пальцевым) прижимом.

    Разъединить между собой полностью остывшие кольца.

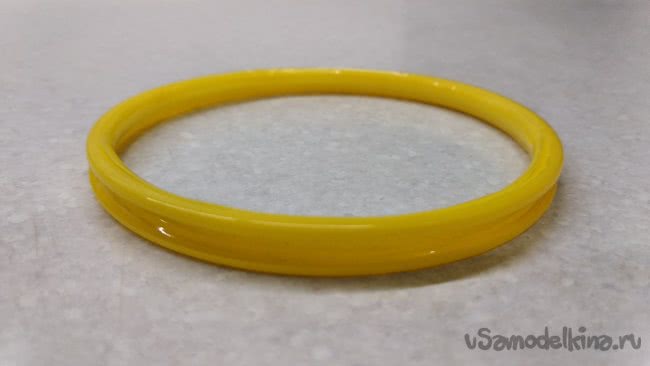

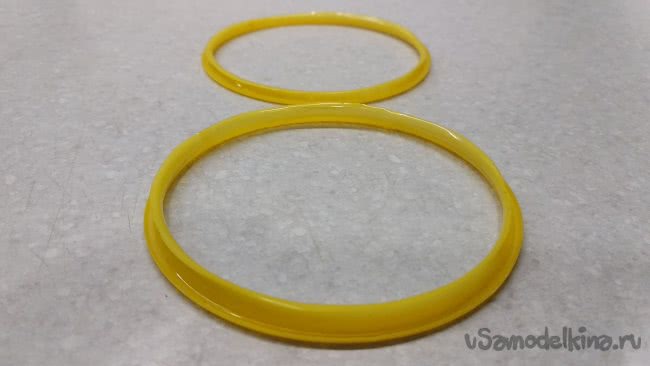

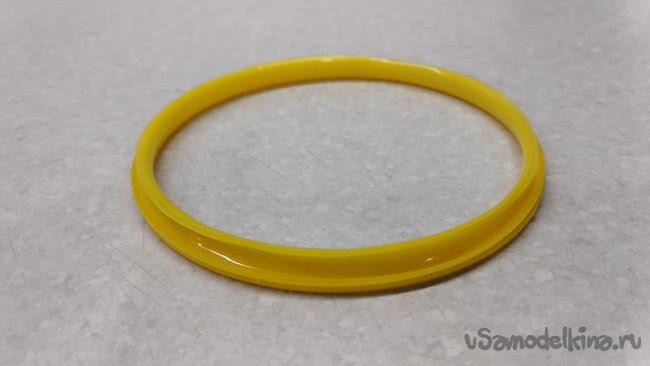

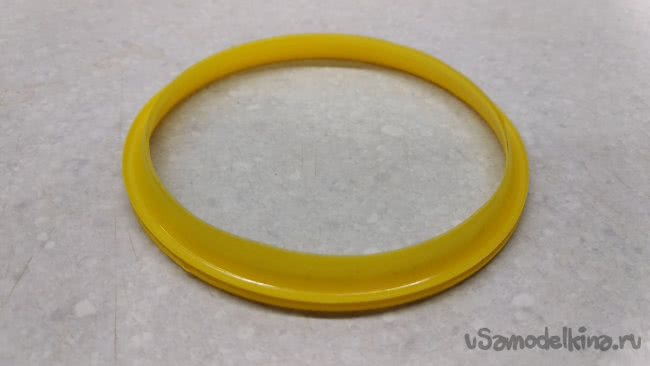

    И развернув, вложить их друг в друга для получения разъёмного кольца с канавкой посредине.

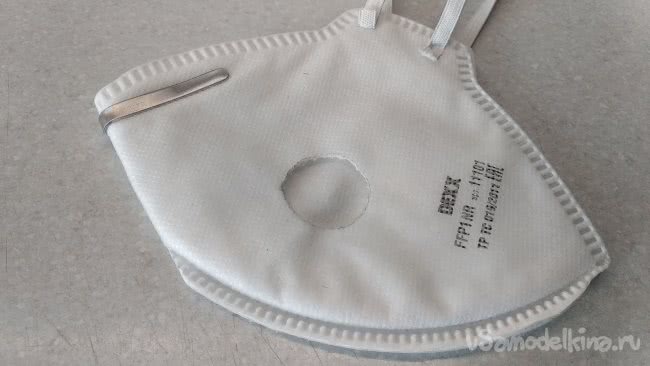

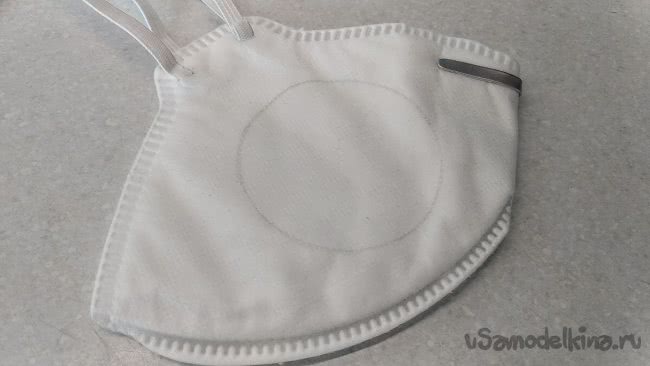

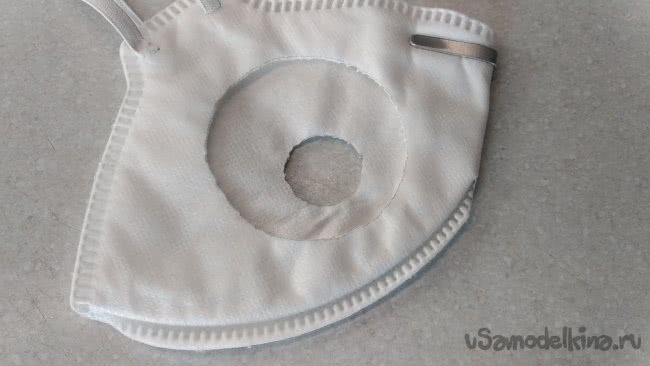

    На следующем этапе следует разметить сделать два отверстия, по одному на каждой из половинок полумаски, для крепления изготовленного клапана выдоха и оправки фильтрующего элемента.

    Диаметр под клапан составил 26 мм.


    А диаметр отверстия под оправку 64 мм.


    Эти отверстия удобно делать с помощью зачищенного жала разогретого паяльника, с использованием подложки, вырезанной из картона, по контуру маски.

    Фильтрующая противоаэрозольная полумаска является одним из вариантов респиратора одноразового использования, где в качестве фильтра используется её поверхность, поэтому перед окончательной сборкой, для предотвращения неконтролируемого забивания такого фильтра не нужной пылью и тем более микробами, наружную поверхность полумаски следует обработать разбавленным жидким мылом или густой мыльной пеной с дальнейшей её просушкой.

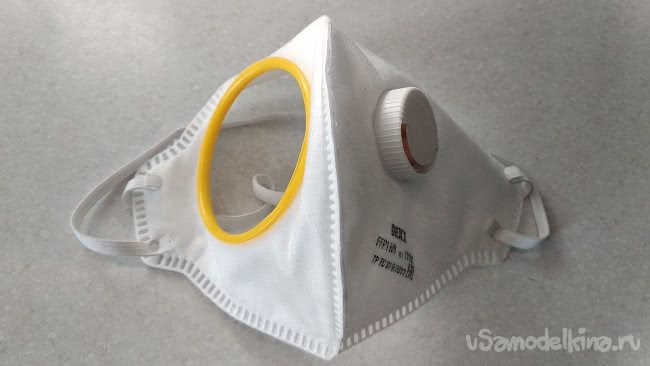

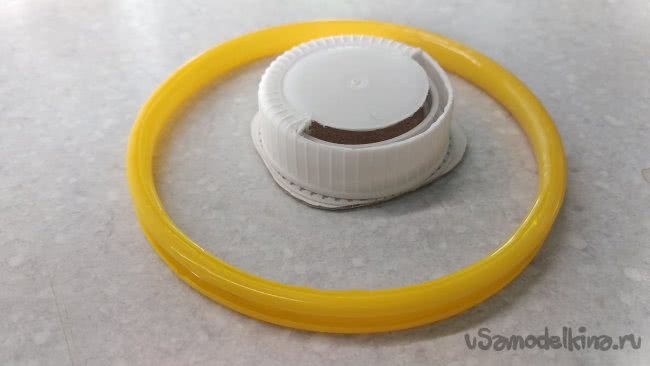

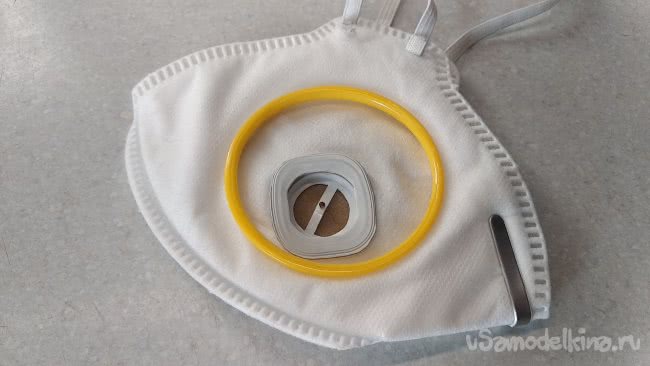

    Собрать все приготовленные элементы вместе.

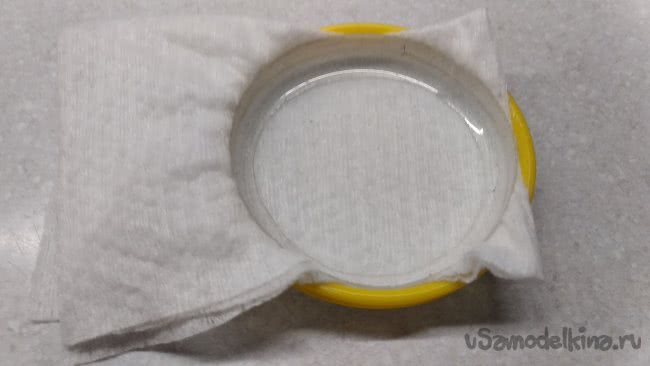

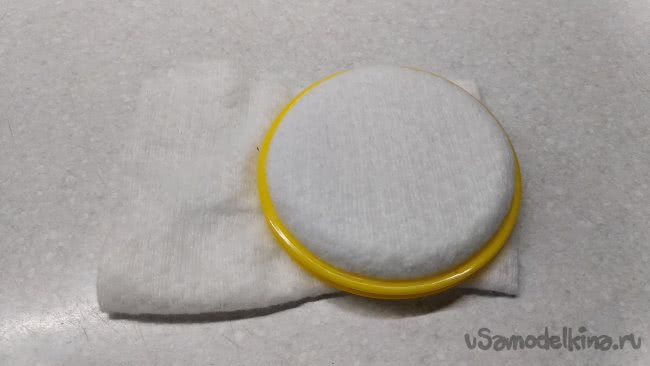

    Фильтрующий элемент изготавливается в виде сложенной вчетверо салфетки, и крепится зажимом её между оправкой и кольцом подходящего размера, которое может быть и разрезным, сделанным в виде полоски из подходящего пластика необходимой длины.

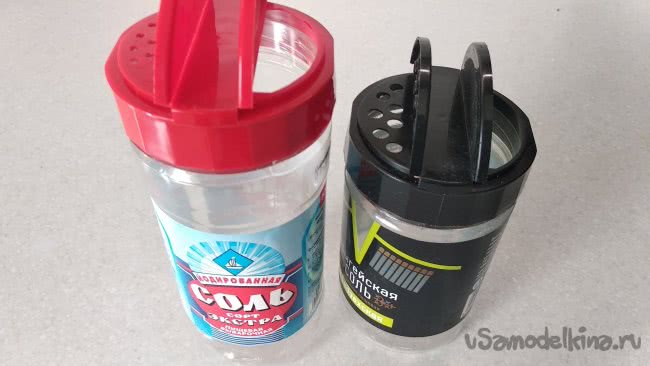

    Я для такого зажима приспособил отрезок днища баночки из-под соли, высотой 10 мм.

    С вырезанным широким отверстием посредине.

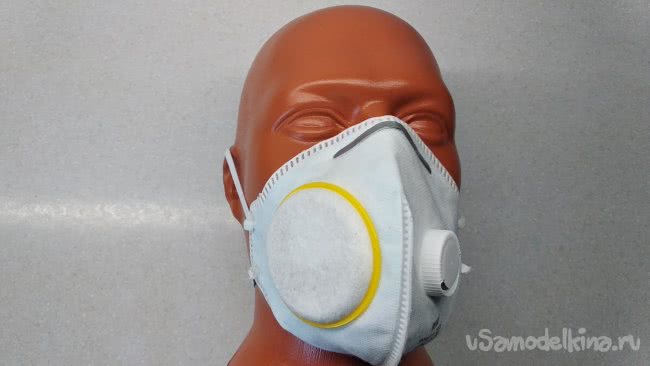

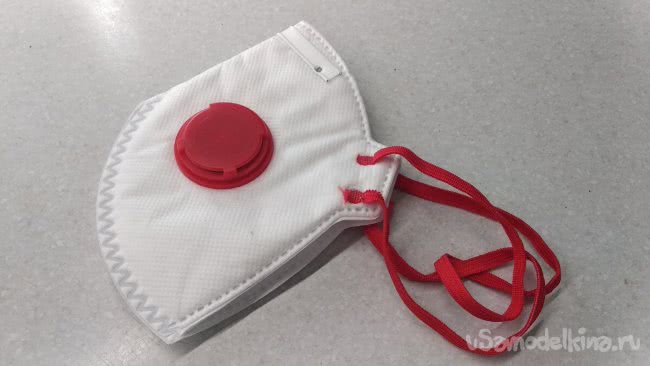

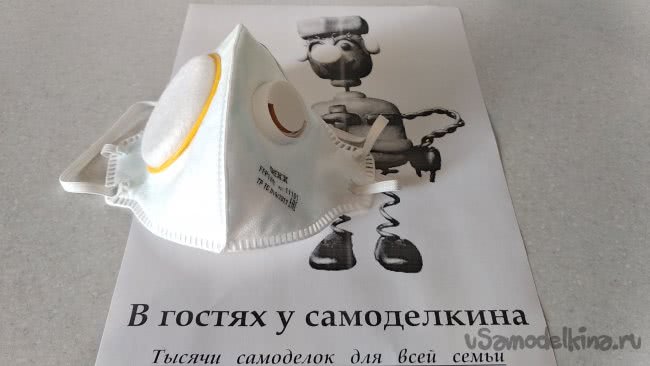

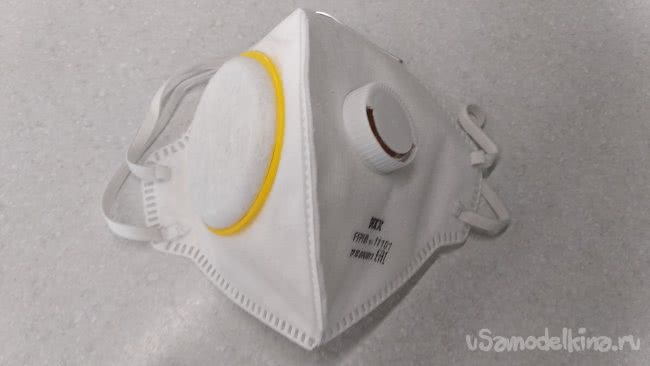

    Маска противовирусной защиты и возможностью многоразового её использования готова.

    Обслуживание в процессе эксплуатации кроме естественной смены фильтрующего элемента заключается в протирании гигиенической салфеткой всех комплектующих и обработкой по мере необходимости наружной поверхности маски мыльной пеной или разбавленным жидким мылом.

    На этом всё.
    Удачи и крепкого Здоровья!
