    Корпус для компьютера из подручных материалов

    Корпус для компьютера из подручных материалов


    И снова здравствуйте. У многих «самодельщиков» есть горы остатков разного рода материалов. Мастеришь что-нибудь из фанеры или OSB панелей – обязательно останутся обрезку. Сломался старый компьютер, но не пихать же новую начинку в старый, потертый и побитый жизнью корпус. Треснул экран ноутбука или вышел из строя телевизор или монитор – и вроде работает, но и пользоваться неудобно из-за трещины. Вот и валяется всякого такого рода хлам, выбросить жалко, а применения нет. Вот и у меня набрось кучка такого хлама, только еще стоит добавить к этому старую материнскую плату с процессором и памятью. Вот и родилась у меня идея сделать из всего этого хлама корпус для компьютера. Топовый компьютер, конечно, не получиться, но как медиа плеер или смарт приставка к телевизору – будет достаточно. Собираем по сусекам все что есть:

    - Старый корпус от системного блока (если есть – хорошо, нет – обойдемся и без него).
    - Обрезки фанеры толщиной от 6 мм до 10 мм.
    - Обрезки оцинковки
    - Материнская плата
    - Процессор для материнской платы
    - ОЗУ
    - Жесткий диск
    - Компьютерный блок питания
    - Пластик прозрачный или матовый (можно достать из разбитых ЖК экранов)
    - Кнопки без фиксации с подсветкой на 12 В
    - Двусторонний скотч на пористой основе
    - Саморезы по дереву 3 х 12, 3 х 20, 3 х 30
    - Дрель, болгарка, электролобзик
    - Сверла по металлу 2.8, 3.0, 3.2, 4.0, 6.0, 8.0, 16 мм

    Шаг 1 Подбираем и собираем основу.
    Самый постой и быстрый вариант – взять основу от старого корпуса системного блока. Например такого:


    Снимаем крышки и добираемся до нужной нам детали:



    Нам нужна металлическая основа, к которой крепиться материнская плата.


    На некоторых системниках она легко снимается, открутив пару саморезов. На некоторых придется высверливать заклепки. У меня, например, эта основа составляла единое целое с нижней частью, так что пришлось обрезать болгаркой.

    Если системника нет под рукой, не унывайте! Берем обрез фанеры и изготавливаем основу сами. Если есть хороший, достаточно большой обрезок – вырезаем прямоугольник размером 41,5 х 23 см. Затем отступаем от краев по 1,5 см и вырезаем внутри еще один прямоугольник. У нас должна получиться рамка:


    Достаточно часто, бывает так, что обрезков нужного размера нет, тогда поступаем следующим образом – нарезаем полоски из фанеры толщиной от 1 до 2 см и собираем из них нашу рамку:


    Так как полоски тоненькие, при сборке обязательно, перед закручивание саморезов, просверливаем сверлом 2.8 мм места вкручивания саморезов, чтобы не расколоть полоски фанеры:


    Собираем рамку такого же размера. Для придания конструкции жесткости – вырезаем квадратики размером примерно 3 х 3 см, разрезаем их по диагонали на две части:


    Получившиеся детали крепим по углам рамки:


    В зависимости от вашей материнской платы, надо будет добавить продольных или поперечных полосок внутри рамки, для крепления материнской платы. Посмотрите по схеме:


    Затем нам понадобится вторая рамка размером 41,5 х 23 см. Это будет верх нашего блока. Ее изготавливаем также, как и первую. Для соединения рамок между собой, понадобятся металлические уголки. Можно изготовить их из обрезков оцинковки. А можно их достать из разбитого ЖК экрана. Нам нужны четыре уголка длиной 11 см. Я буду вставлять материнскую плату со встроенным графическим чипом (материнская плата старая, времен, когда графический чип был на матиренке, а не в процессоре). Если вы хотите устанавливать полноценную видеокарту, уголки должны быть длиной не меньше 14 см. Ширина стороны примерно 1 см.


    Просверливаем наши металлические уголки по краям для крепления к рамкам саморезами.



    Нижняя рамка с подготовленными полосками для крепления материнской платы:


    Теперь пришло время достать материнскую плату:


    Примеряем ее на нашу рамку. Места крепления отмечаем маркером. Теперь берем крепления для материнской


    Обратите внимание такие крепления бывают с обычной резьбой и крупной (типа саморез). Так как мы будем вкручивать в фанеру, нам понадобятся крепления с крупной резьбой


    Вкручиваем их в отмеченные места на рамке:


    И ставим материнскую плату


    Рядом с материнской платой устанавливаем блок питания:


    Блок питания прикручиваем короткими саморезами с обратной стороны рамки. В корпус блока питания саморезы надо вкручивать со стороны вентилятора, отступая 3 мм от края. Таким образом вы не повредите внутренние части блока питания.


    Все собранное снизу выглядит так:


    Будущая задняя часть системного блока:


    Берем верхнюю рамку, в ней ставим поперечные перекладины.


    Для крепления жесткого диска нам понадобятся уголки, можно их вырезать от старого системного блока или изготовить из оцинковки:


    Прикручиваем жесткий диск:


    Крепим получившуюся конструкция на верхнюю рамку:



    Верхнюю рамку совмещаем с нижней, соединяем их уголками:


    При такой установке жесткий диск висит над чипсетом и перекрываем гнездо PCIex. Если вы планируете устанавливать карту в эти слоты, жесткий диск нужно будет перенести в другое место. Например, над блоком питания места достаточно. Жесткий диск можно установить, как 3.5 – дюймовый, так и размером 2.5 дюйма:


    Шаг 2 Изготовление лицевой панели.
    Для лицевой панели мы возьмем пластик толщиной 3 мм. Нам подойдет прозрачный или матовый. Пластик сложный для обработки материал. Резать его лучше всего ручной пилкой по металлу. Электробзик будет сильно нагревать пластик, а тот в свою очередь налипать на режущее полотно. При сверлении так же нужна предельная аккуратность. Сверлить надо на чем-нибудь ровном, чтобы пластик не треснул от давления сверла. Из такого пластика вырезаем прямоугольник размером 41,5 х 11 см.


    Для украшения и в качестве кнопок включения и перезагрузки будем использовать кнопки без фиксации с подсветкой на 12 вольт.


    Для двух таких кнопок делаем отверстия в правом нижнем углу лицевой панели. Так же на лицевой панели нам понадобятся несколько USB портов. Их можно взять с планки расширения USB и COM:


    Откручиваем USB:


    От планки откручиваем COM порт, а угол для крепления отрезаем, он будет мешать. Такую панель используем для разметки отверстий под USB на лицевой панели:


    По периметру панели с отступом в 5 мм от края делаем отверстия 3.2 мм для ее прикручивания. Должно получится так:


    По периметру заготовки системного блока клеим двусторонний скотч:


    Так как у меня пластик прозрачный, на наклеенный скотч вначале клеим матовый светофильтр или просто листик тонкого пластика, на самый крайний случай сойдет просто лист бумаги А4:


    Сверху этого, используя саморезы, крепим лицевую панель:


    В подготовленные отверстия вставляем кнопки и USB порта:


    Шаг 3 Остальные панели.
    Левую панель изготавливаем по такой же технологии. Скотч:


    Светофильтр и пластик:


    С правой стороны у нас находиться процессор, там необходимо сделать выход для горячего воздуха от процессора. На одну половину правой наклеиваем светофильтр.


    На вторую ставим декоративную защитную сетку от сгоревшего блока питания:


    На вторую половину крепим пластик:


    В конечном итоге получаем правую панель с выхлопом для горячего воздуха:


    Переходим к задней панельке. Ее мы будет изготавливать из оцинковки или любого другого подходящего, тонкого металла. Прежде всего вырезаем прямоугольник 41,5 х 11 см. Затем прикладываем и отмечаем место под заднюю панель от материнской платы. Также нужно сделать вырез под вентиляционное отверстие блока питания:


    Крепим ее на корпусе:

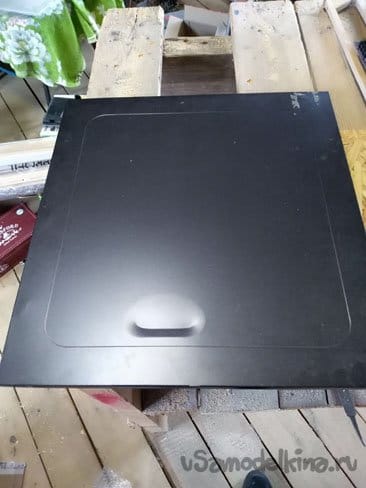

    Осталось закрыть верх и низ нашего будущего корпуса. Берем крышки от старого никому не нужного корпуса:



    Для начала убираем уголки для фиксации крышки, они будут мешать. Просто загибаем из и прибиваем молотком:


    Крышку с проделанными вентиляционными отверстия будем использовать как верхнюю. Так ка необходимо обеспечить приток воздуха для охлаждения процессора. Обрезаем крышку по размерам нашего корпуса:


    Нижнюю крышку также вырезаем по размерам корпуса. Так же делаем там прорезь для притока воздуха к блоку питания:


    Чтобы крышки можно было легко и быстро снимать, делаем отверстия в основе корпуса под болтики и вставляем в них гайки:


    Снизу необходимо обеспечить приток воздуха для блока питания. Поэтому корпус нужно поставить на ножки. Примерно такие:


    Крепим их на нижней крышке:


    Сделанный нами системный блок можно ставить и на боковую панель, то есть устанавливать вертикально. В этом случае надо только ножки установить на боковую панель.






    Далее добавил подсветку в блок, как сделал, читайте в статье.
