    Простой способ посторения нервюр для сужающегося крыла


    Предлагаю простой способ построения нервюр для сужающегося крыла,которые применяю для простых пенопластовых моделей и не только.
    Знаю, есть программа "Профили"и много других и очень хороших.

    Предложенный мной способ вполне хорош для простых конструкций, без претензий на чемпионатные классы.
    Расчерчиваю в масштабе один к одному крыло, размечаю места установки нервюр и длину каждой.

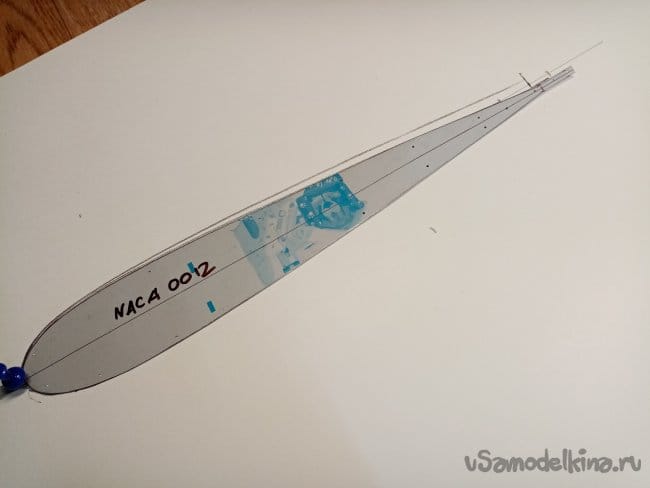

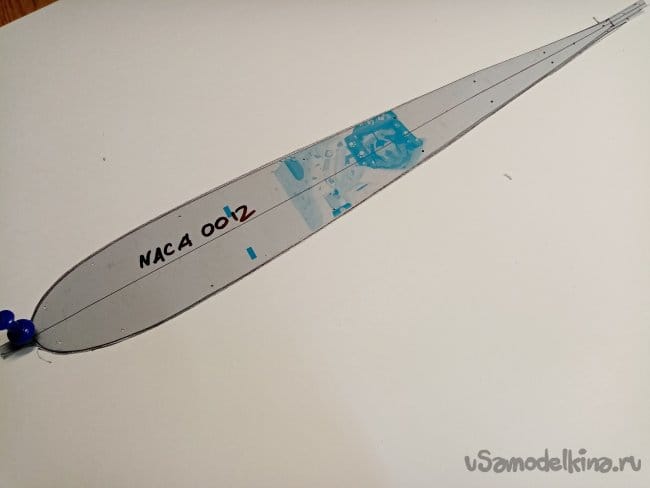

    выбираю нужный профиль в интернете, перевожу с экрана, делаю шаблон.
    Простой способ посторения нервюр для сужающегося крыла

    Затем вычерчиваю осевую линию нервюр и отмечаю на оси длину каждой нужной мне нервюры.

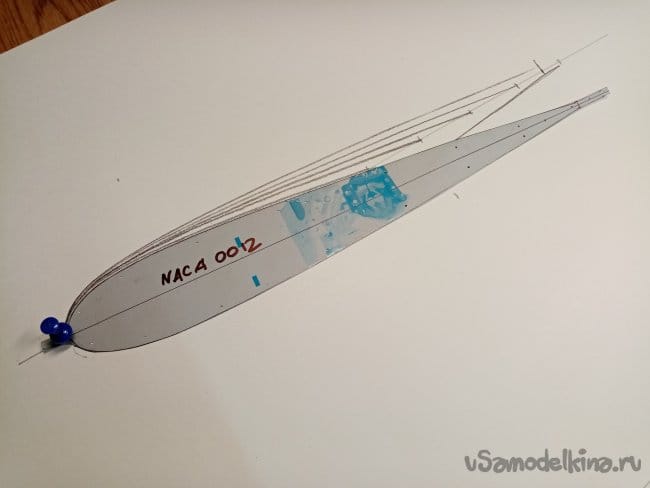

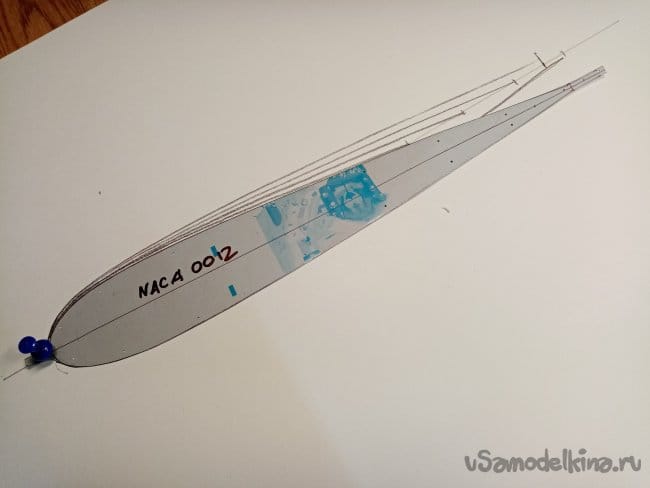

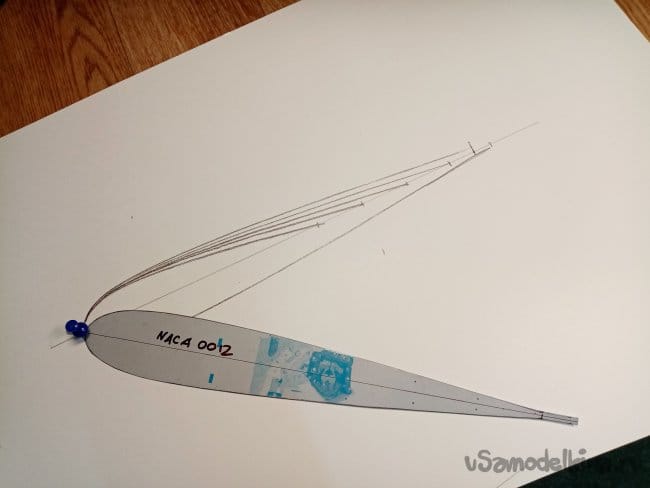

    Начинаю совмещать шаблон.

    Для полной ясности процесса фото.




    Вариант.

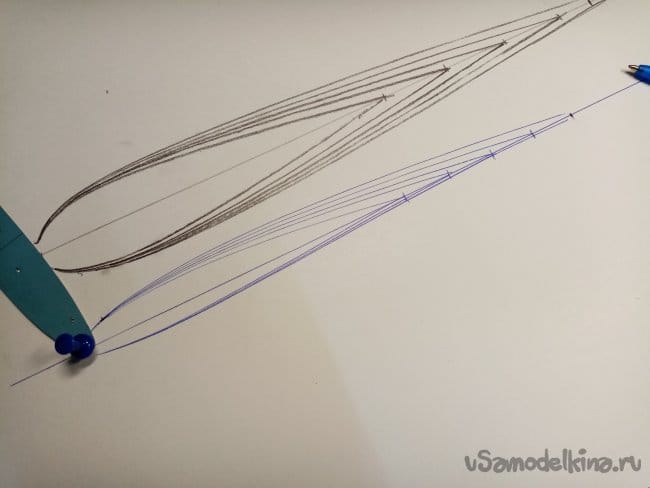

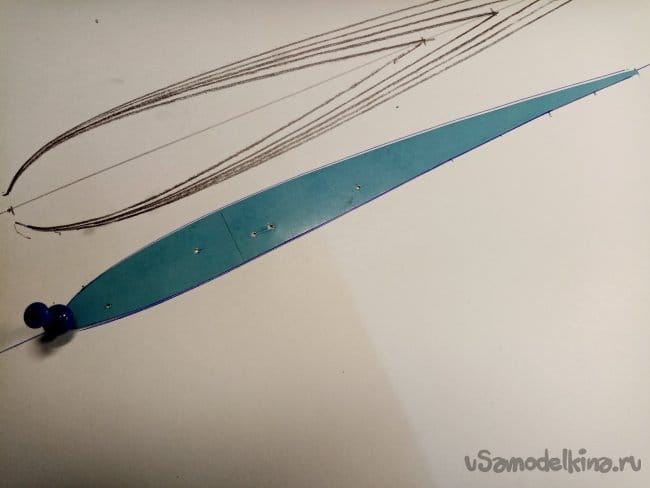

    Можно провести подобную операцию с несимметричным профилем.



    Для простых моделей вполне... yes
