    Декоративный ветряк с трещоткой



    Решил собрать небольшой ветряк, посмотреть, пощупать, сколько он выдает крутящего момента. В будущем планируется сделать подобный более крупный ветряк с небольшим генератором, а потом может и с большим. А пока поставил на него трещотку из бутылки, для отпугивания диких животных и особенно ястребов, которые последнее время залетают за курами прямо во двор. Правда, вряд ли эта штука их остановит, ну зато хорошо смотрится как для меня, мне вообще нравятся разные такие вертушки.

    Крутящий момент у ветряка неплохой, он довольно чувствительный без трещотки. При вращении пробовал пальцем тормозить диск, ну трет так прилично, маленький генератор из моторчика он бы потянул. Лопасти, конечно узковатые, но профиль вполне нормальный. Перейдем к изготовлению!

    Материалы и инструменты:

    Список материалов:
    - кусок сантехнической трубы (у меня на 50 мм);
    - жесткий диск от компа (шикарная ось);
    - брусок;
    - кусок металла или СД-диски для хвоста;
    - краска или пропитка для дерева;
    - колесная ступица от велосипеда;
    - саморезы по металлу (у меня гипсокартонные).

    Список инструментов:
    - болгарка;
    - канцелярский нож;
    - дрель;
    - линейка, карандаш, маркер;
    - отвертка.

    Процесс изготовления:

    Шаг первый. Ось
    Подготавливаем ось, я использовал старый жесткий диск, размечаем все маркером и далее вырезаем болгаркой часть корпуса, шлифуем, получается готовый кронштейн под моторчик. Также сверлим отверстия под саморезы, как итог, кронштейн можно легко прикрутить к бруску.







    Шаг второй. Основа
    Основу сделал из бруска, прикрутил к ней кронштейн с моторчиком. Чтобы дерево не боялось дождя, нужно его пропитать или покрасить, у меня был мебельный воск.





    Шаг третий. Лопасти
    Лопасти вырезал из куска трубы на 50 мм, трубу просто чертим на две равные части и режем болгаркой, ну а далее срезаем наплавления канцелярским ножом.

    Лопасти прикручиваем к диску саморезами по металлу, диск алюминиевый и саморезы туда заворачиваются отверткой, держится все довольно прочно.








    Диск разметил на 4 части и прикрутил параллельно линиям лопасти. Крутить нужно только края лопастей, чтобы получить нужный профиль, смотрите на фото. Торчащие части саморезов спиливаем болгаркой, чтобы не цеплялись за корпус.

    Шаг четвертый. Вертикальная ось и хвост
    Для того чтобы ветряк поворачивался по ветру, сделал ось из колесной ступицы. Тут лучше крепить ось так, чтобы хвостовая часть была как можно длиннее, так ветряку будет повернуть легче.

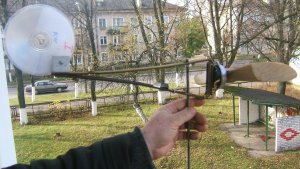

    Хвост сперва сделал из дисков, работали нормально, но вот чего-то они мне не понравились, сделал в итоге из металла.

    Шаг пятый. Трещотка и установка

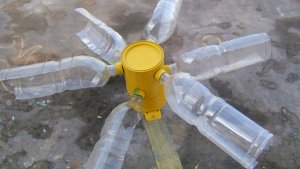

    Трещотку сделал из бутылки, тональность можно настроить длиной пластины, которая цепляется за ветряк.

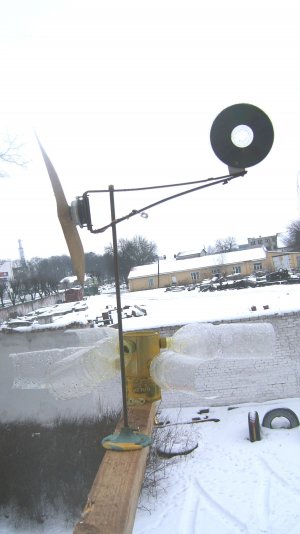

    Крепим ветряк на мачту и можно испытывать. Трещит достаточно громко, особенно во дворе, получается эхо.
    Дальше уже буду мудрить что-то с генератором, но трубу надо потолще, быть может, в ход пущу на 110 или подобную.





    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    6.6
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    4.8
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 6.07 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

    25 комментариев
    Новий Стандарт
    Vasilisk -66,
    При большом винте, да будет кидать по сторонам стараясь поломать ось, но при маленьком винте это меньше. Нету смысл ставить маленький шаговый двигатель при этом размещать впереди набор больших подшипников для принятия нагрузки винта. Ось также будет кидать вперед и назад. В большой моделе там простые подшипники не подойдут, надо конические ставить, тогда и генератор захочется помощнее шагового движка, вобшем для шаговика большого винта не надо (у малого винта меньшие нагрузки, диаметр можно экспериментально определить,нагружая), а для большого генератора и винта - требуется другая сложнее схема
    Понял квантовую механику - гений
    Vasilisk -66
    Dmitrij,
    если в качестве генератора будешь использовать шаговик или другие маленькие моторчики НЕ В КОЕМ СЛУЧАЕ НЕ КРЕПИ ВИНТ НАПРЯМУЮ НА ОСЬ ГЕНЕРАТОРА. ЕСЛИ ЕЁ ДИАМЕТР МЕНЬШЕ 10 ММ. со временем (довольно быстро) его подшипники выйдут из строя. он не рассчитаны на такие нагрузки.
    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Новий Стандарт
    Dmitrij,
    "Да выгнет, сопротивление упадёт, дальше не сломает ниче"
    Ржачка временно будет, я же не целую трубу ломать буду, а тонкие ее части от трубы (лопасти). Если сильный ветер, еще и мороз, то ПВХ от прогибания и удара на скорости о стальную стойку (эфект ножа), разсипится. Интересно что при прогибании винт будет уменьшать свой диаметр и через это еще быстрее врашатся. У меня пожожее ког-да то было, ветер 13 м/с, лопасть не только сломалась но и успела улететь на 30 м, в тот момент главное поблизости не ходить
    Понял квантовую механику - гений
    feonor12
    Цитата: Dmitrij
    Какую ещё трубу стальную?

    Значит я тебя не правильно понял.
    Dmitrij Автор
    Цитата: feonor12
    Dmitrij,
    Ну так речь же и идет о лопастях. Разумеется трубу стальную не сломает, Новый стандарт ничего про трубу и не писал, только про лопасти.

    Какую ещё трубу стальную? Лопасти из трубы пвх 50
    "Марти! Думать нужно в четырех измерениях..."





    feonor12
    Dmitrij,
    Ну так речь же и идет о лопастях. Разумеется трубу стальную не сломает, Новый стандарт ничего про трубу и не писал, только про лопасти.
    Dmitrij Автор
    feonor12,
    Да выгнет, сопротивление упадёт, дальше не сломает ниче
    "Марти! Думать нужно в четырех измерениях..."





    feonor12
    Dmitrij,
    Ну Новый стандарт от части дело говорит. Лопасти действительно сложатся, не при этой буре так при следующей. На промышленных генераторах стоит механизм изменения угла лопастей, на самодельных добавляют специальный механизм, который при сильном ветре винт или опрокидывает в горизонталь, либо поворачивает боком к ветру. Но механизм сравнительно сложный и требует настройки, для игрушки делать нет смысла, а вот если реальный генератор решишь забацать - то без него никуда.
    Dmitrij Автор
    Новий Стандарт,
    Возьми сломай кусок трубы, я с тя поржу

    Буря сильная была, жив, крутится, тока трещетки нет
    "Марти! Думать нужно в четырех измерениях..."





    Новий Стандарт
    Dmitrij,
    "Вырвало язычек бутылки, видимо лопасти бурей выгибало"
    Крещение сильным, порывистым ветром уже прошло? В том и прохие пластиковые трубы, их выгибает ветер, а лопасти у вас слишком длинные и тонкие, как для такой установки,еще и без генератора. При сильном ветре они будут складоватся "вдвое" и тупо поломаются от ударов о стойку, вобшем в 2 раза их ветер "обрежет". Тут эсли грубо говоря, то количество лопастей компенсируется их шириной, то есть вместо 4 тонких можно ставить две в 2 раза полще лопасти, но 2 лопасти технически проще сделать, можна даже одну с противовесом
    Понял квантовую механику - гений
    R555
    Dmitrij,
    R555,
    Переменный разве? Там звезда, но статор идёт так, что по кругу нужно кидать на обмотки плюс, поочередно. Как итог, ток там будет генерироваться постоянный.

    Ротор к статору стоит только плюсами или минусами. У меня так на одном, который я исследовал
    Всё немного сложнее (и проще, одновременно) Я не буду здесь читать лекции по теории электрических машин, ибо кто понимает в этом, меня обвинит (мол, не имбецилы, понимаем), а кто не шарит в этом, обвинит, что я шарлатан don-t_mention
    Это в коллекторном моторчике (когда его применяешь в качестве генератора), постоянный ток получается благодаря согласованной работе обмоток, ламелей коллектора и полюсов магнитов. Но... я продолжу...)))
    Кто не ошибается, тот не делает ничего.
    Dmitrij Автор
    ляпота...





    "Марти! Думать нужно в четырех измерениях..."





    Dmitrij Автор
    feonor12,
    аа, ну да, магнит будет приближать к обмотке, а потом отдаляться.. переменный. Целину яростно кромсал, мозг не работал)))
    "Марти! Думать нужно в четырех измерениях..."





    feonor12
    Цитата: Dmitrij
    плюс, поочередно

    И, а что такое переменный ток? smile

    Переменный ток такой моторчик будет генерировать yes
    Dmitrij Автор
    R555,
    Переменный разве? Там звезда, но статор идёт так, что по кругу нужно кидать на обмотки плюс, поочередно. Как итог, ток там будет генерироваться постоянный.

    Ротор к статору стоит только плюсами или минусами. У меня так на одном, который я исследовал
    "Марти! Думать нужно в четырех измерениях..."





    R555
    Pronin,
    Там эта, точная посадка... ни люфтов, ни зазоров нэт.
    Вот мне "мешала" выступающая ось у этого узла винчестера. Подпилил и на наждаке... Подклинило подшипники от температуры. И у другого пытался доработать - заклинило... и плавно (как изначально) терь не крутится stop
    Аналогичный узел есть у блока видеоголовок от видеомагнитофонов.
    В винтаре и БВГ от видака точнейшая балансировка и сплавы применены особые в подшипниках и осях. Подсчитайте (мне самому-то лень xaxa ) сколько оборотов сдёлает весьма массивный диск вращающихся видеоголовок видеомагнитофона за время просмотра стандартной видеокассеты VHS (3-х часовой) 50 оборотов в секунду * А точность поддерживается микронная! Годами работает! А в жестком диске число оборотов ещё больше. При этом оба этих узла имеют готовый генератор переменного тока! Причём, обмоток в них не менее трёх (что очень важно). goodgood
    Кто не ошибается, тот не делает ничего.
    Dmitrij Автор
    Pronin,
    Тогда магниты надо выковыривать
    "Марти! Думать нужно в четырех измерениях..."





    Pronin
    Цитата: Dmitrij

    Там шарикоподшипники, каленая ось, выдержит че хош. Да и лопасти от сильного ветра будут выгибаться.

    Там эта, точная посадка... ни люфтов, ни зазоров нэт.
    Вот мне "мешала" выступающая ось у этого узла винчестера. Подпилил и на наждаке... Подклинило подшипники от температуры. И у другого пытался доработать - заклинило... и плавно (как изначально) терь не крутится stop
    Аналогичный узел есть у блока видеоголовок от видеомагнитофонов.
    Dmitrij Автор
    Вырвало язычек бутылки, видимо лопасти бурей выгибало
    "Марти! Думать нужно в четырех измерениях..."





    Dmitrij Автор
    Цитата: Pronin
    Интересная штука... Лопасти надо пошире.
    Хвост пошире (и из 2х расходящихся пластин)
    Подшипниковый узел от винчестера капризный. Уличные условия, наверно, не выдержит.
    И примерно какой ветер? В м/сек


    ночью буря была неслабая, пережил, но вот самый простой и надежный узел - трещотка, поломалась. Бутылка на месте, а что произошло, не понятно.
    Там шарикоподшипники, каленая ось, выдержит че хош. Да и лопасти от сильного ветра будут выгибаться.
    "Марти! Думать нужно в четырех измерениях..."





    feonor12
    Лопасти неправильно сделал. Понятно, что игрушка, но всё же. Вот тут например можно почитать.
    Pronin
    Интересная штука... Лопасти надо пошире.
    Хвост пошире (и из 2х расходящихся пластин)
    Подшипниковый узел от винчестера капризный. Уличные условия, наверно, не выдержит.
    И примерно какой ветер? В м/сек
    ino53

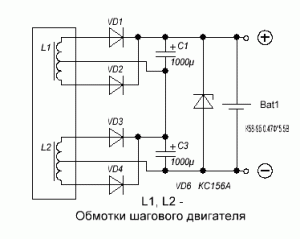

    Баловался маленько по этой теме. Лучшее, ИМХО, шаговый двигатель от принтера.




    Dmitrij Автор
    Цитата: Валерий
    А мотор от винтаря геной быть не может?)))
    Так... "сырая мысля"...


    может, но обороты надо огроменные, да и слабенький он совсем. У меня со старого магнитофона есть мотор, чуть крутанешь, лампочка накаливания зажигается.
    "Марти! Думать нужно в четырех измерениях..."





    Валерий
    А мотор от винтаря геной быть не может?)))
    Так... "сырая мысля"...
