    Светящийся ветряк из детских роликов




    Всем привет, сегодня мы рассмотрим, как изготовить светящийся ветряк. Такая вещь очень интересно выглядит в темноте, особенно вдали от цивилизации. Возможно, подобный ветряк может отпугивать ночных хищников, ну или даже воров. Собирается все очень просто, в качестве основы используются детские ролики. При незначительном вращении ролики начинают мерцать, в колесики встроены генераторы, а также довольно массивные светодиоды разных цветов. Оси у роликов тоже неплохие, тут используются закрытые ZZ подшипники, так что крутится все легко, а служить будет долго.
    Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты для самоделки:

    Список материалов:
    - детские светящиеся ролики;
    - брусок;
    - длинный толстый гвоздь (или другая ось);
    - CD-диски для хвоста;
    - ПЭТ бутылка.

    Список инструментов:
    - ножницы;
    - линейка;
    - саморезы;
    - отвертка;
    - ножовка;
    - горячий клей;
    - дрель.

    Процесс изготовления самоделки:

    Шаг первый. Генератор

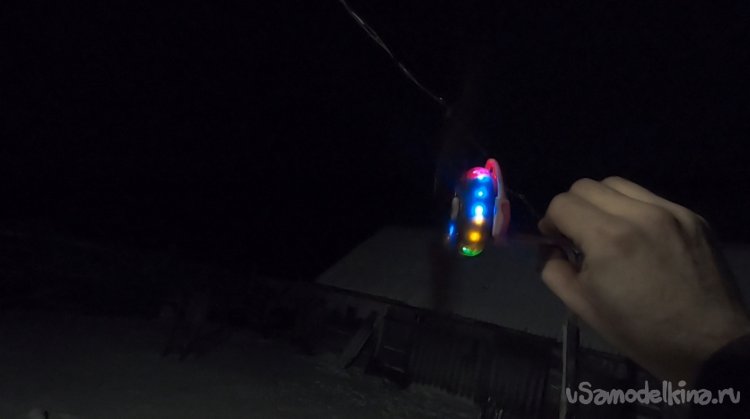

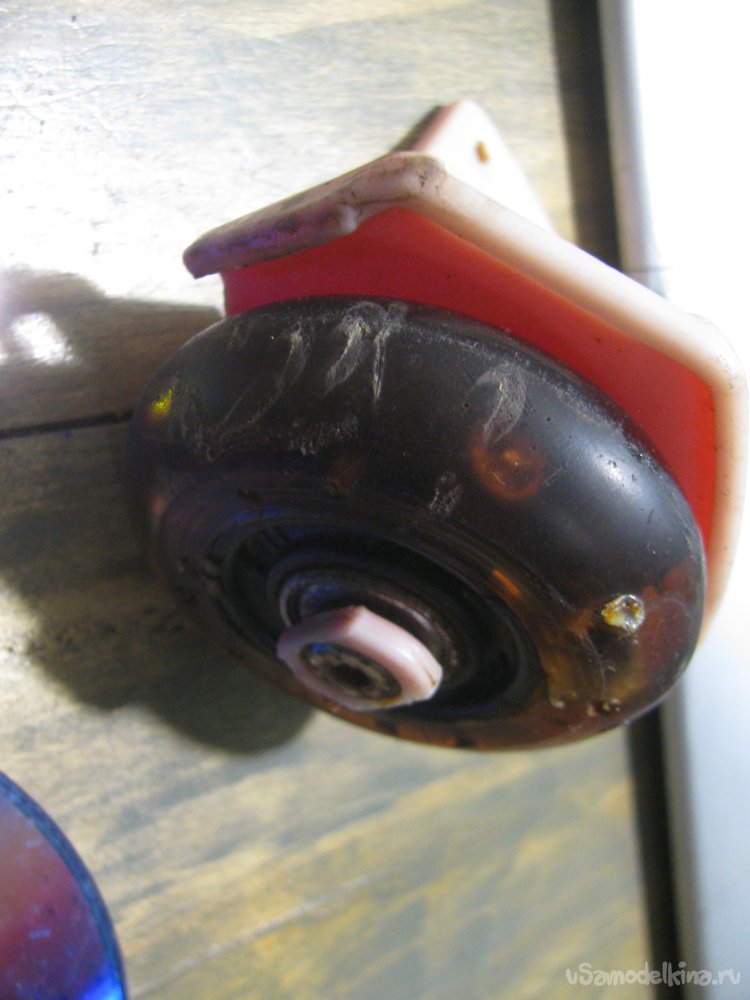

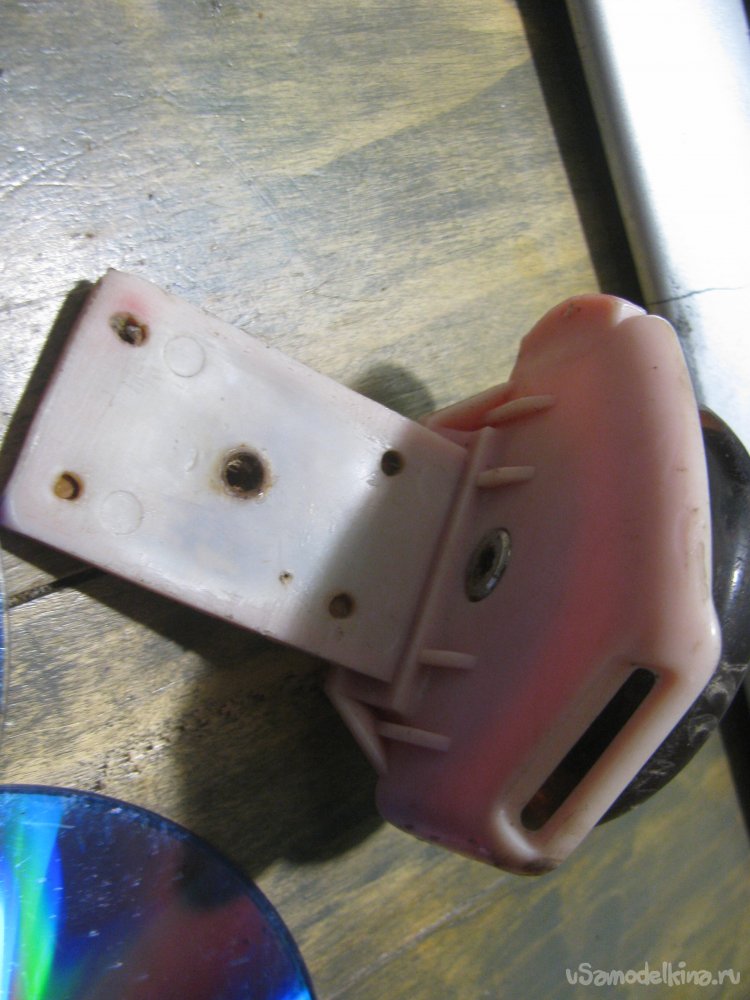

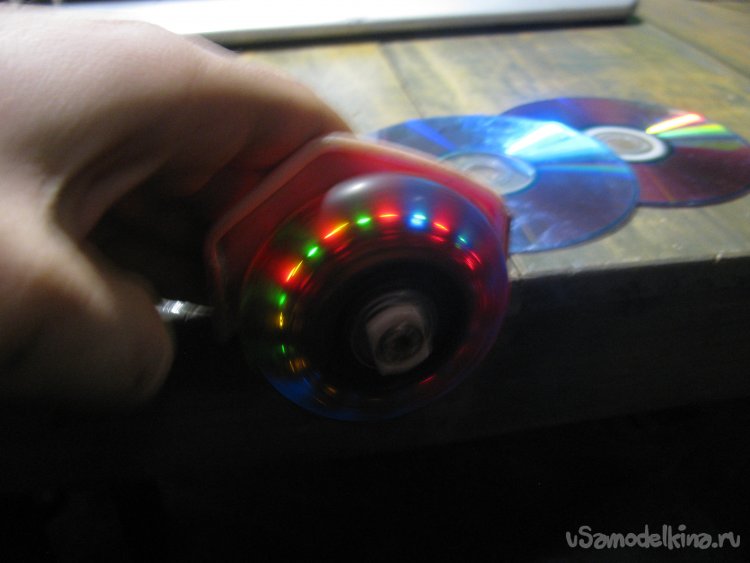

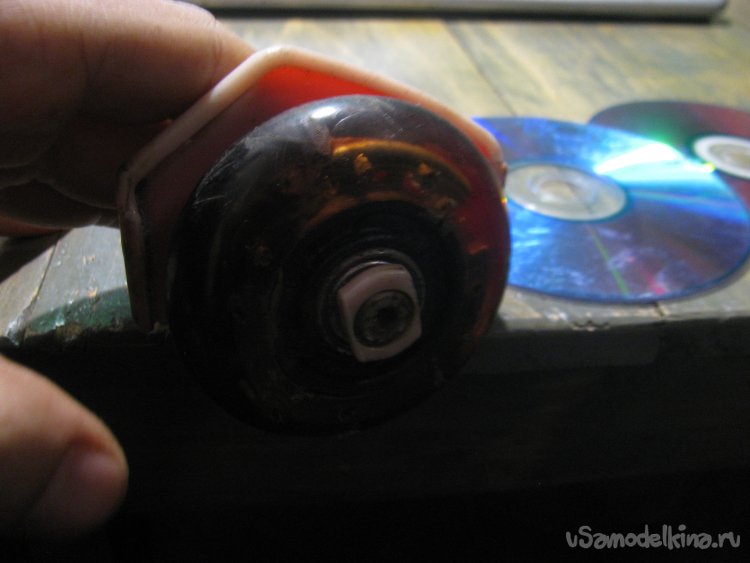

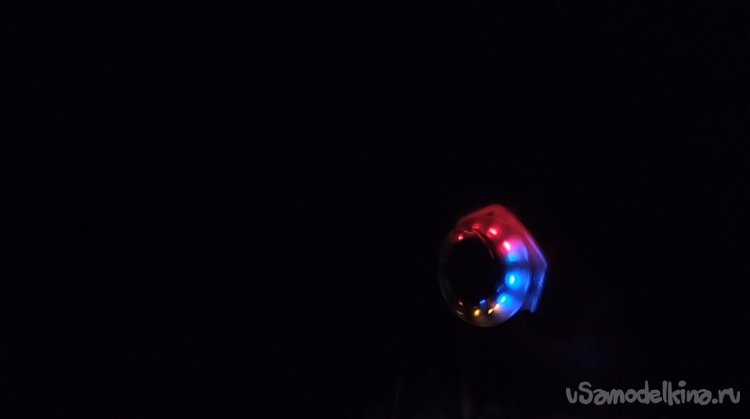

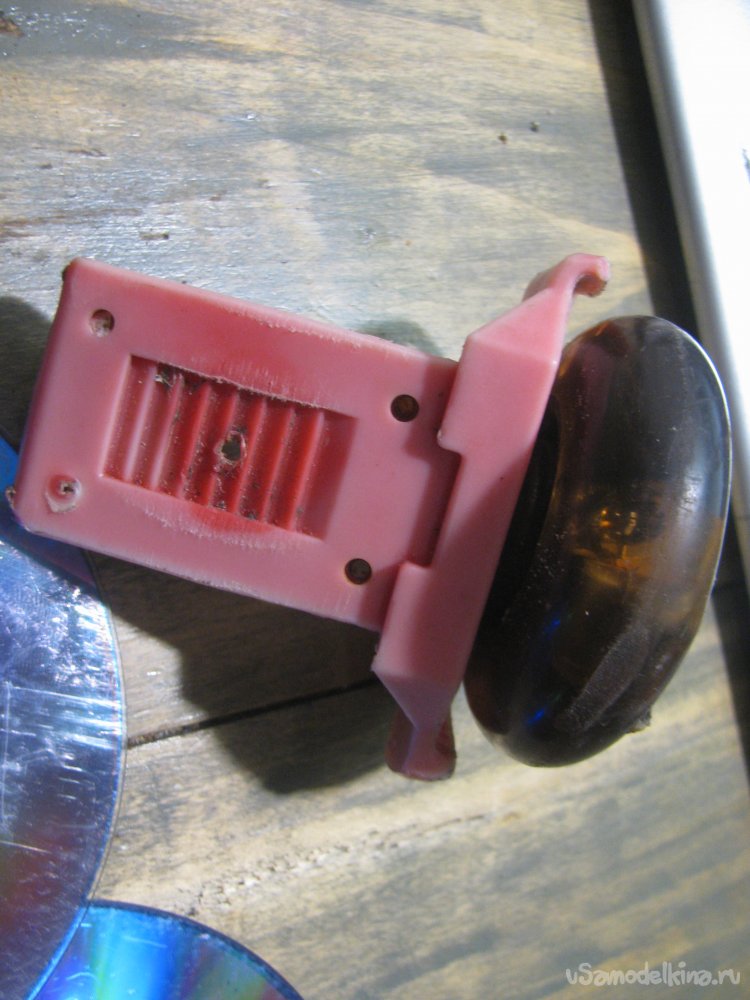

    Для самоделки понадобится всего одно колесико, отрезаем лишний пластик болгаркой или ножовкой. В итоге остается колесико, закрепленной на оси с одной стороны. Держится все крепко, если у вас конструкция другая, можно прикрепить колесико к уголку. При не сильно скоростном вращении колесико красиво мерцает, причем нагрузка на вращение не такая уж и большая, что радует.
    Светящийся ветряк из детских роликов








    Шаг второй. Лопасти

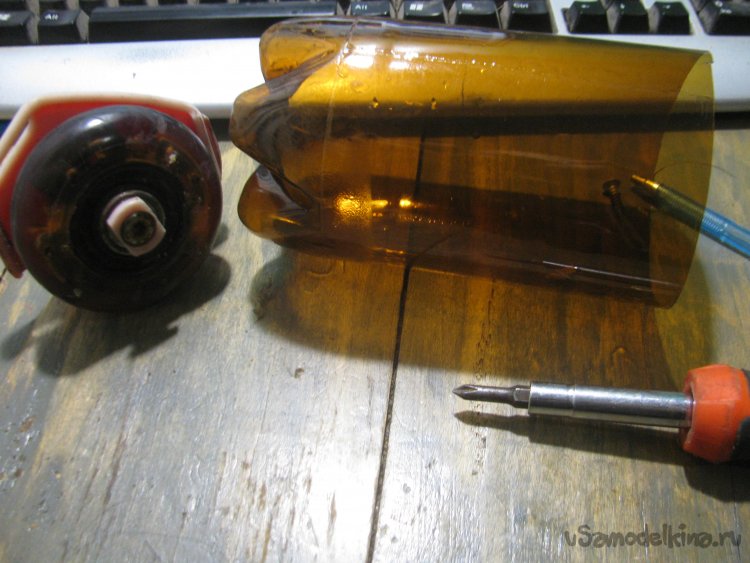

    Самый доступный материал для изготовления лопастей – бутылка из под пива, в моем случае. Главное, чтобы бутылка была самой классической формы – прямой трубы, без всяких конусов и рельефов, диаметр лучше брать поуже.

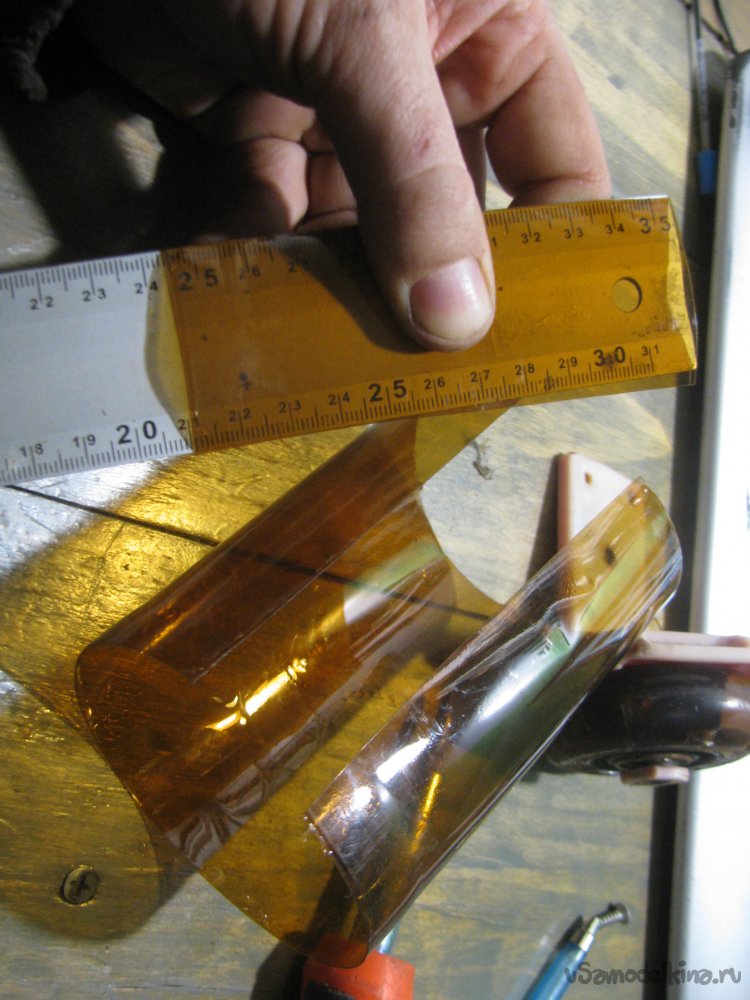

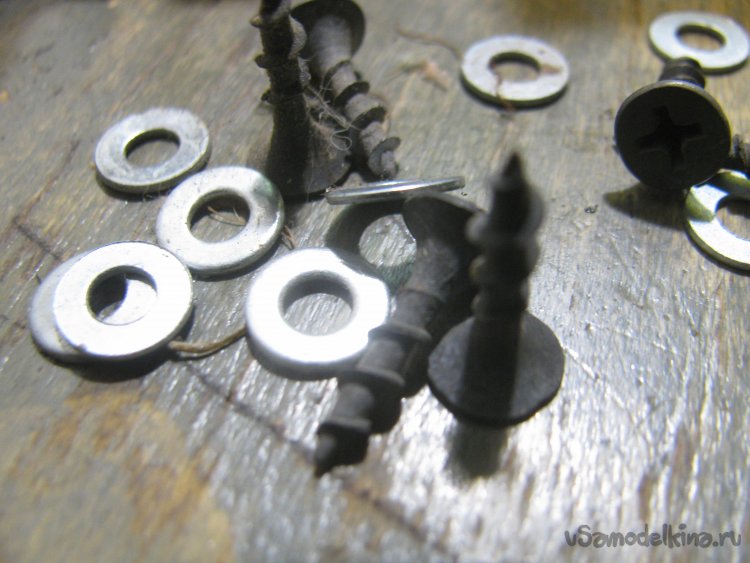

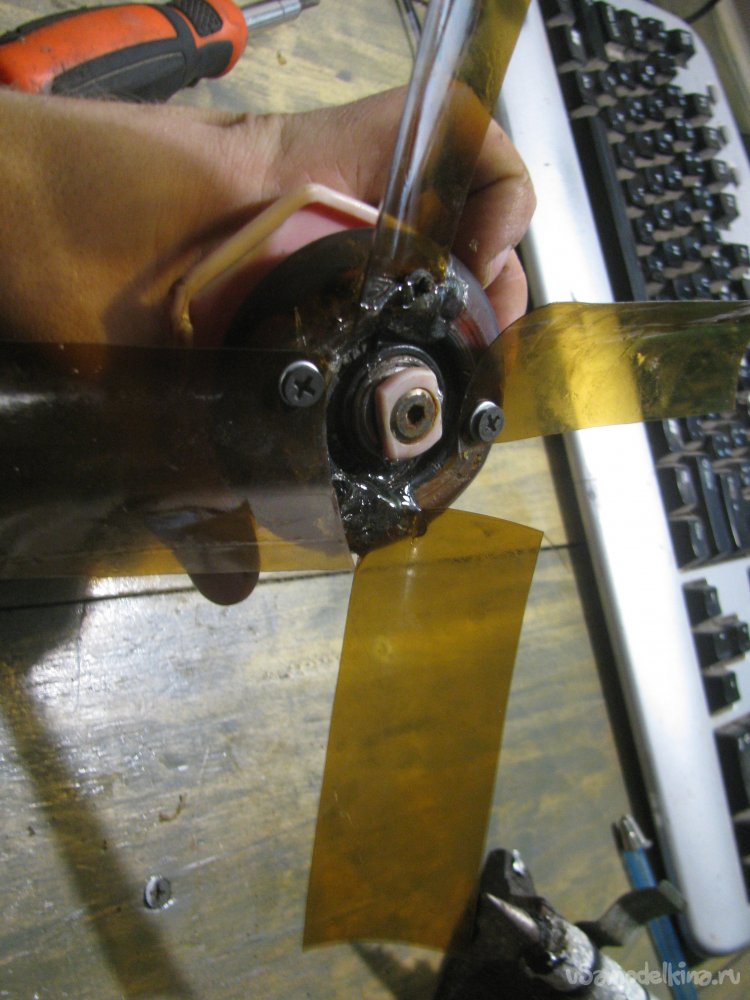

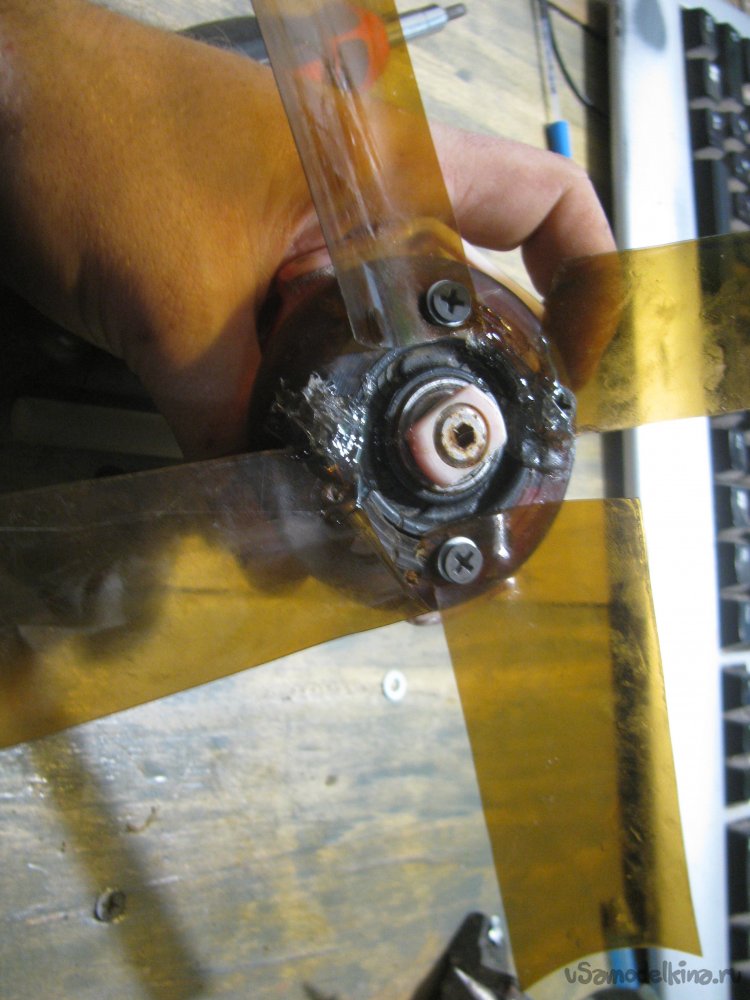

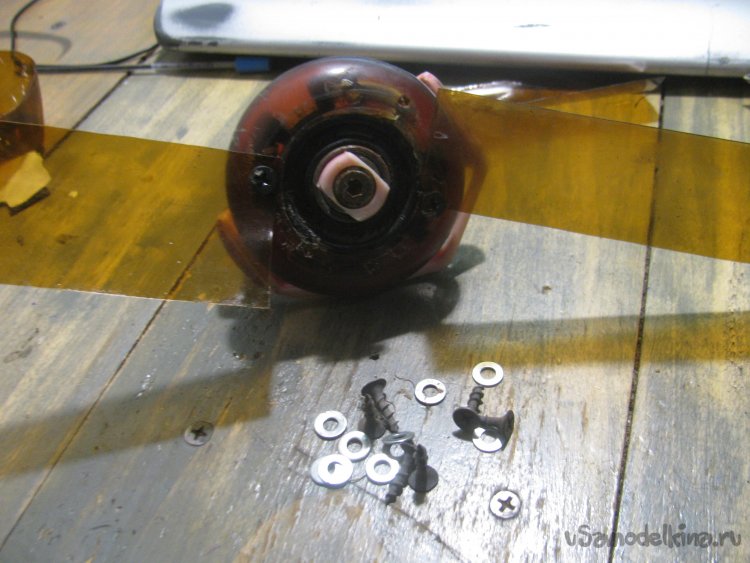

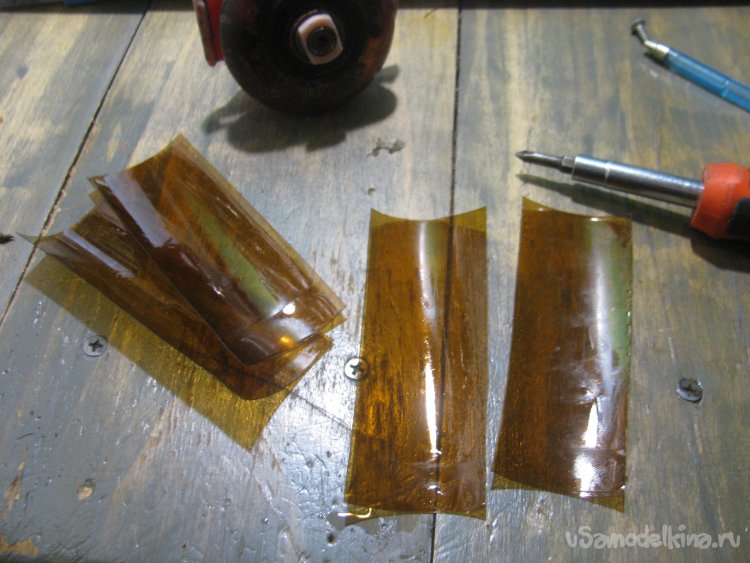

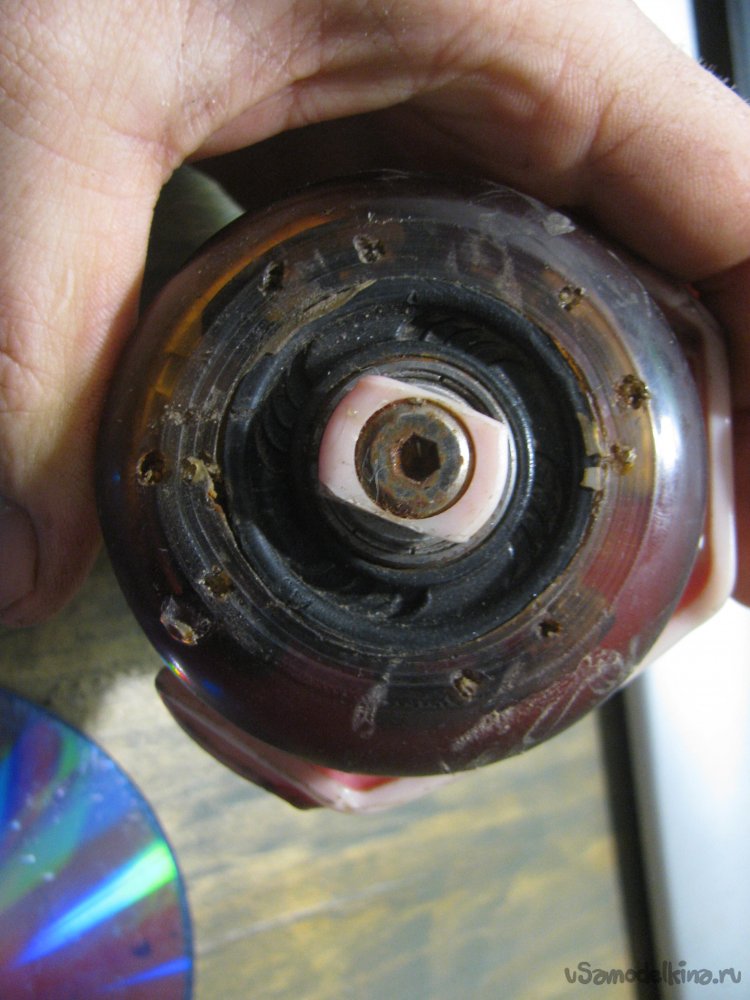

    Отрезаем 4 куска длинной 10-11 см, а шириной 4-5 см, далее лопасти крепим на саморезики к колесу. Если просветить колесо на свет, внутри можно увидеть пластиковые выступы, это своего рода обод или ребра жесткости, в них можно смело загонять саморезы, электрических деталей там нет.

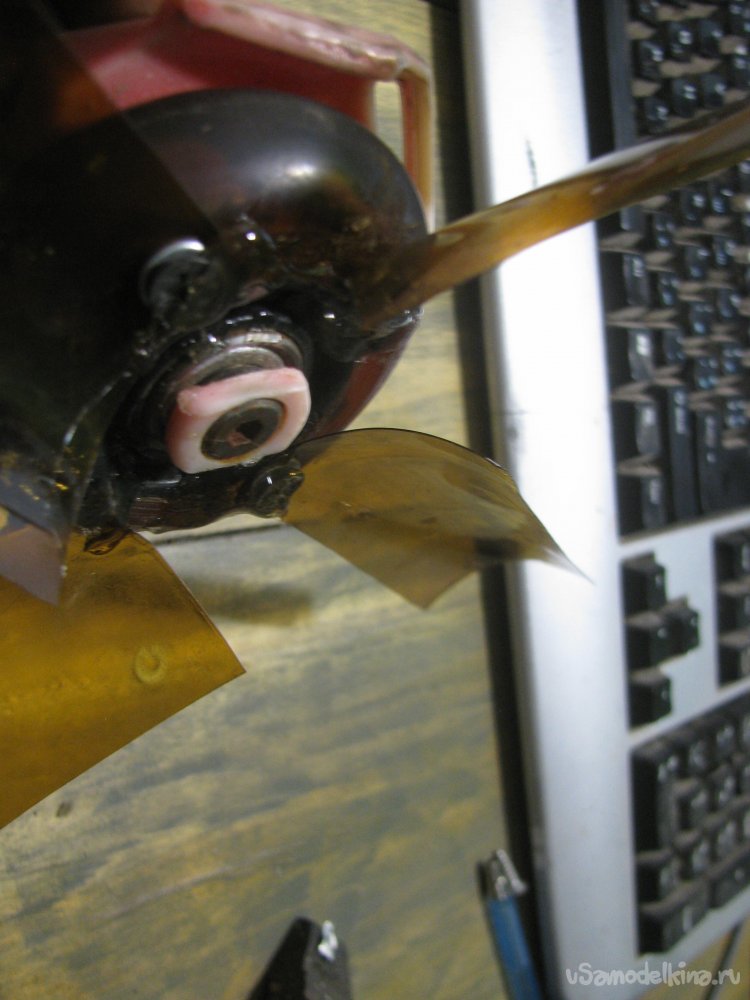

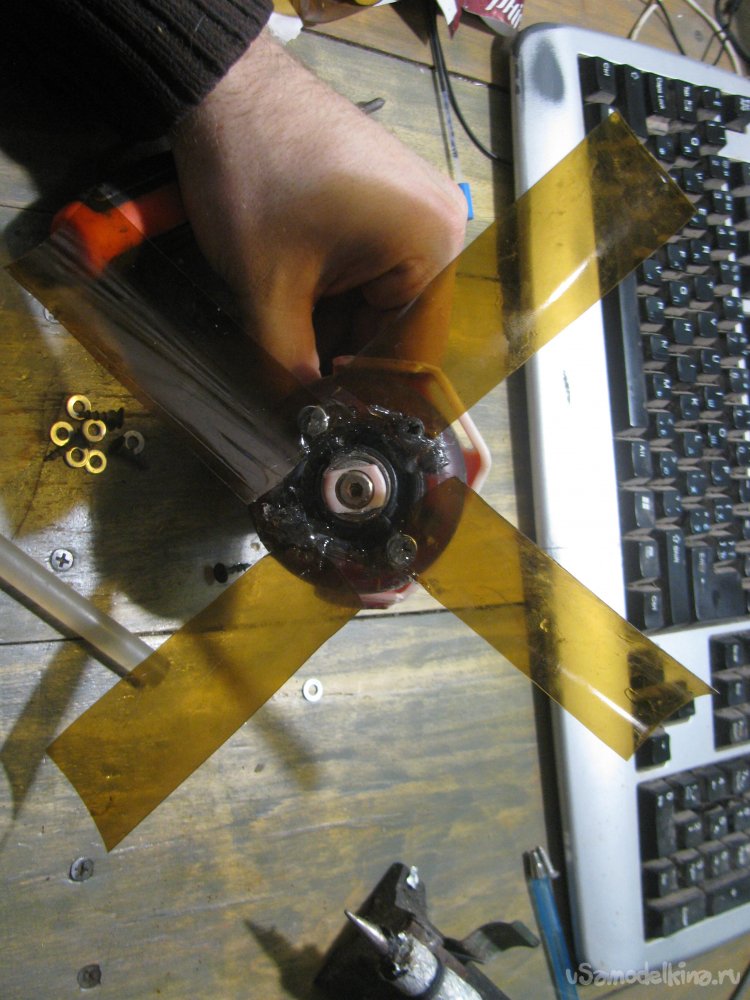

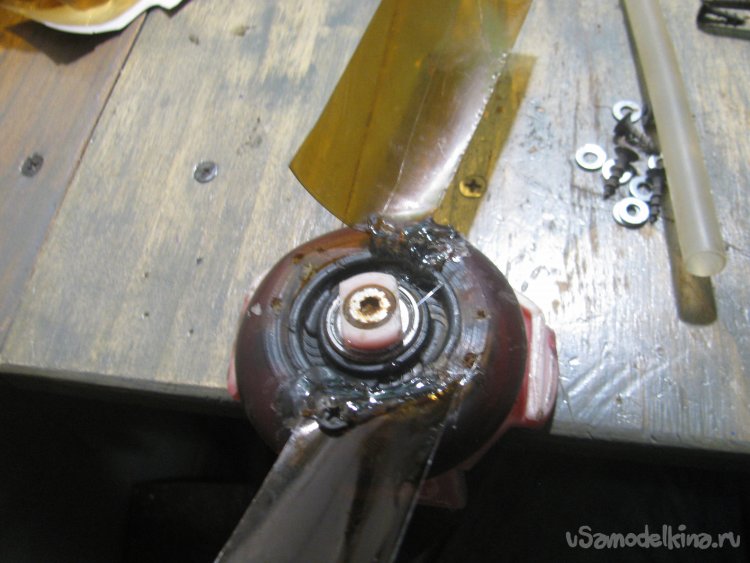

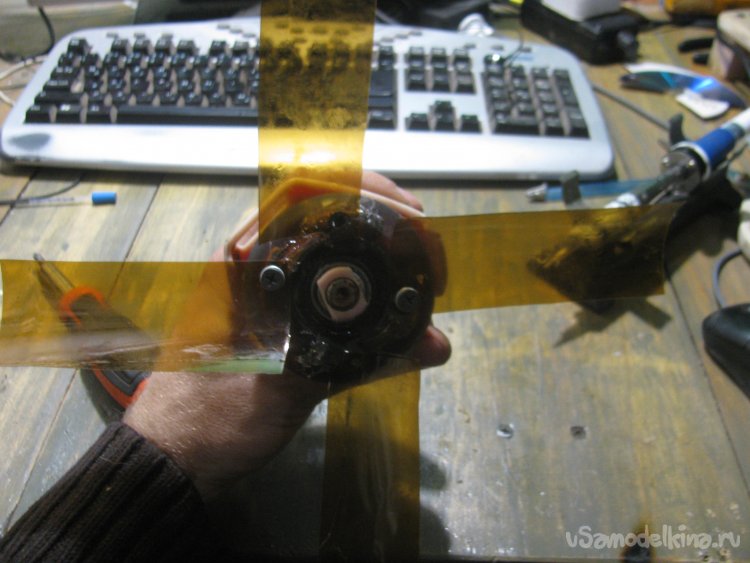

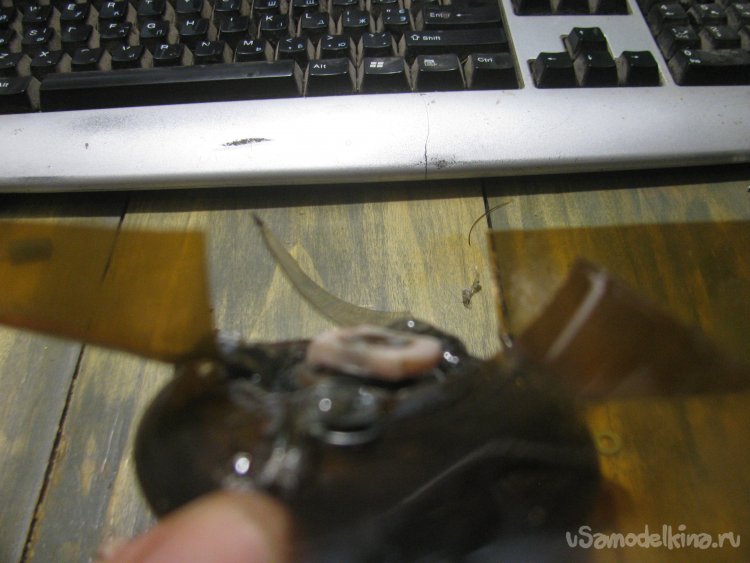

    Лопасти крепим за угол, чтобы получился нужный профиль. Я на фото показал, как должна лежать лопасть. Ветер должен давить на лопасть сверху и затем скатываться вниз как бы с горки – вот это отличный скоростной профиль для подобных вертушек, и незамысловатый. Все отрегулировав, дополнительно фиксируем лопасти от смещения горчим клеем. Наносим только на края, там, где саморез, ПЭТ очень быстро деформируется от тепла, лопасть может выгнуть, если нанести его выше.

    Основной узел готов, выносим на улицу и ставим против ветра. Даже в моем закрытом забором дворе ветрячок крутится довольно шустро. От сильной бури лопасти ветряка просто складываются и он не разгоняется до критически опасных оборотов, это проверено на другой модели.




    Шаг третий. Основа и хвост

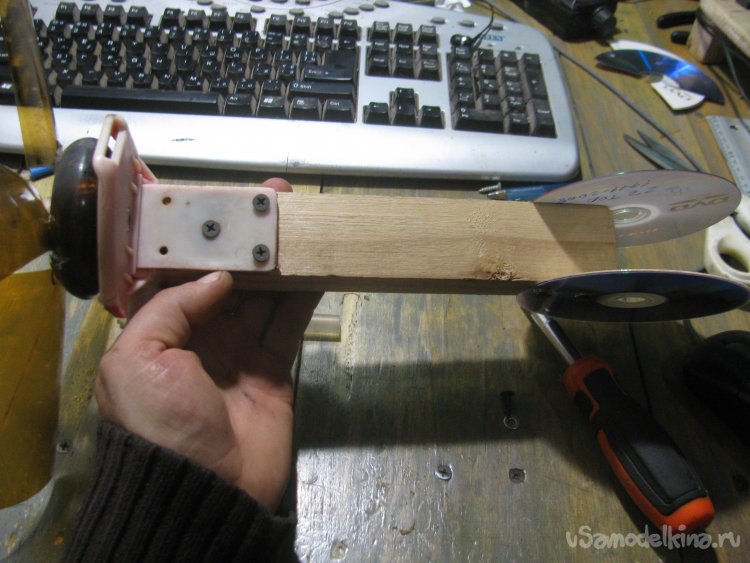

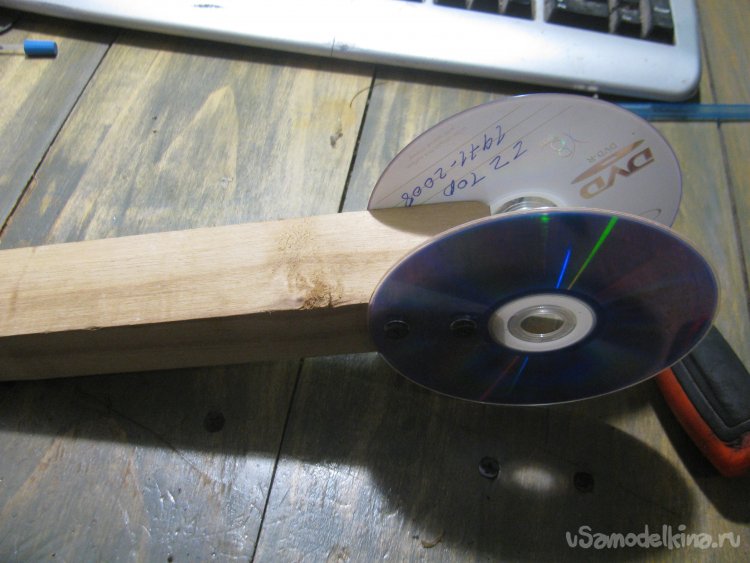

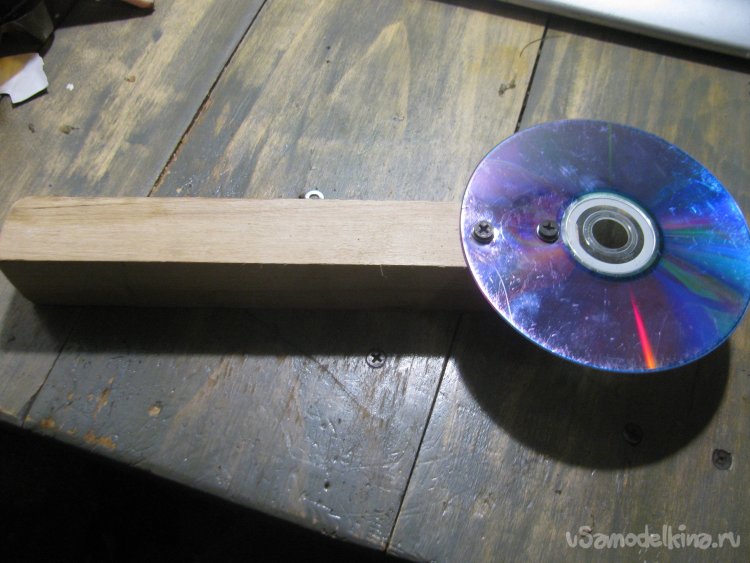

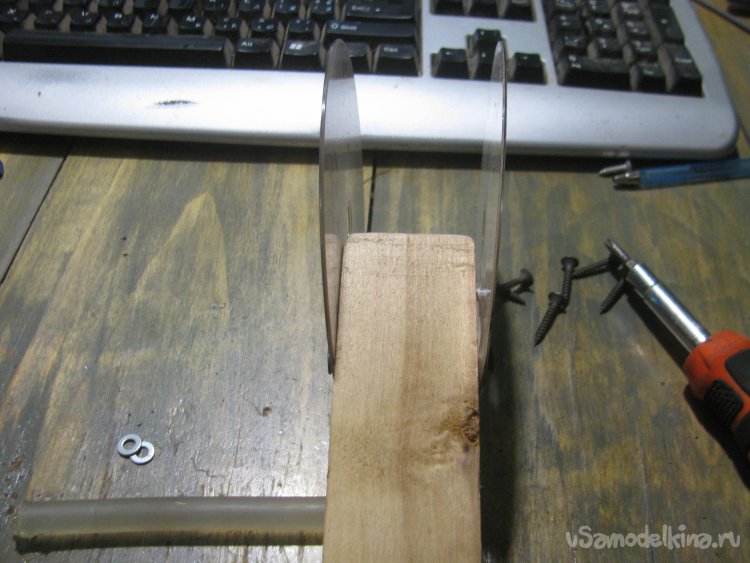

    В качестве хвоста прикручиваем к бруску диски, их можно прикрутить «врастопырку», чтобы создать большее сопротивление, но я пока сделал так, как сделал.

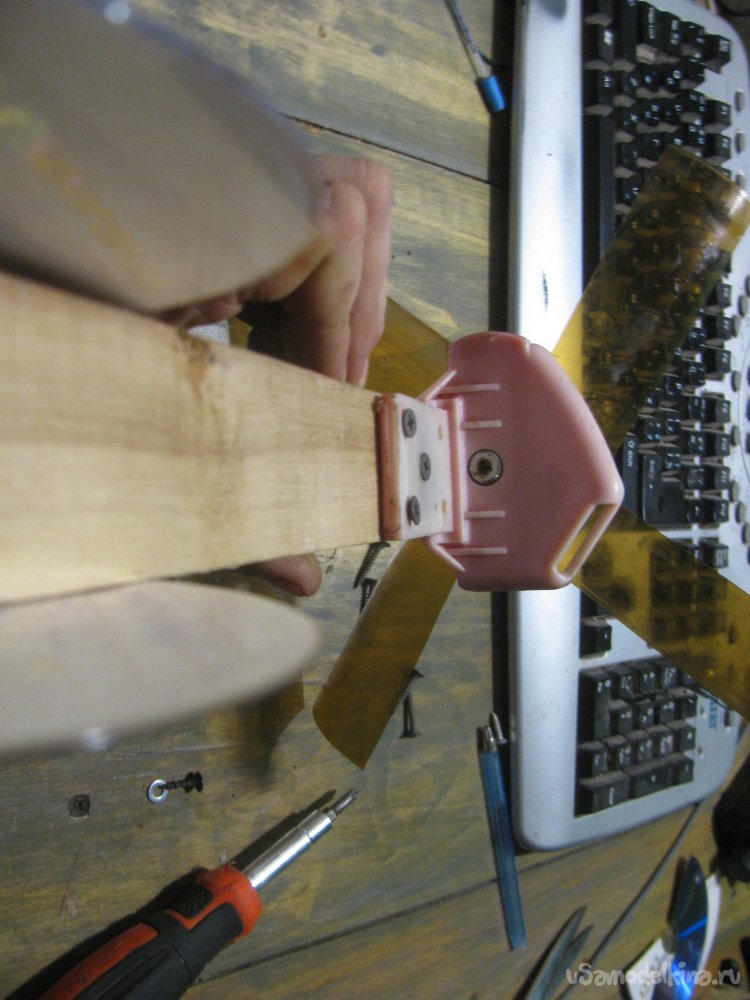

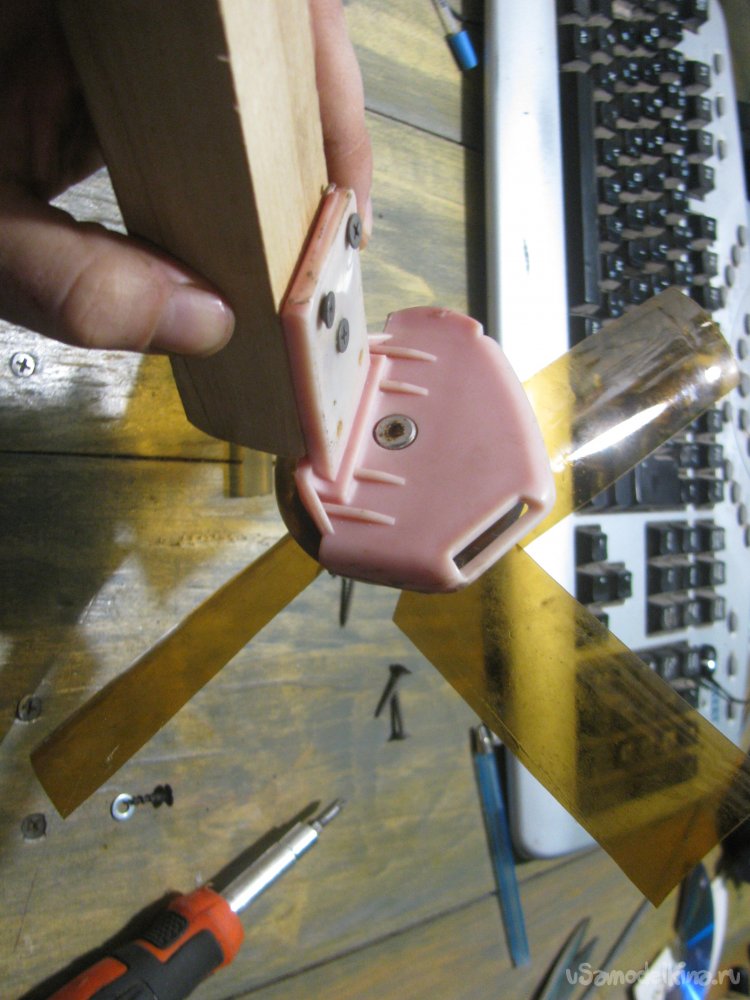

    Ну а к носовой части саморезами прикручиваем наш генератор.






    Шаг четвертый. Изготовление шарнира и испытания

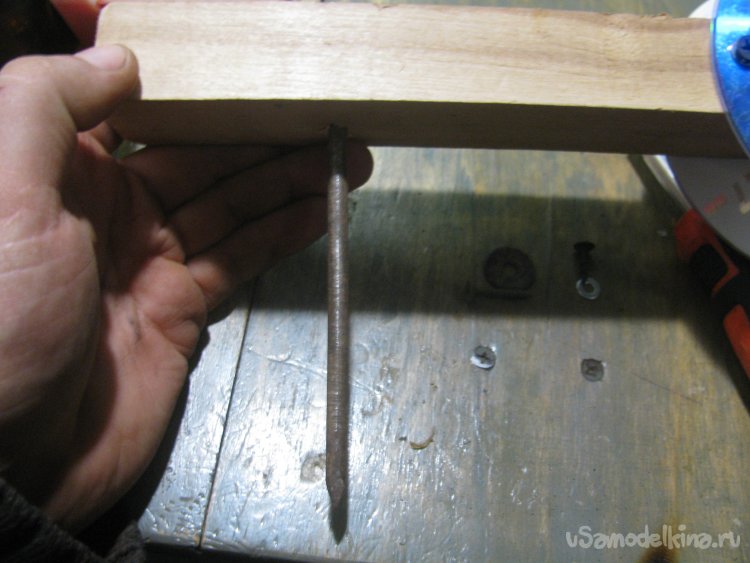

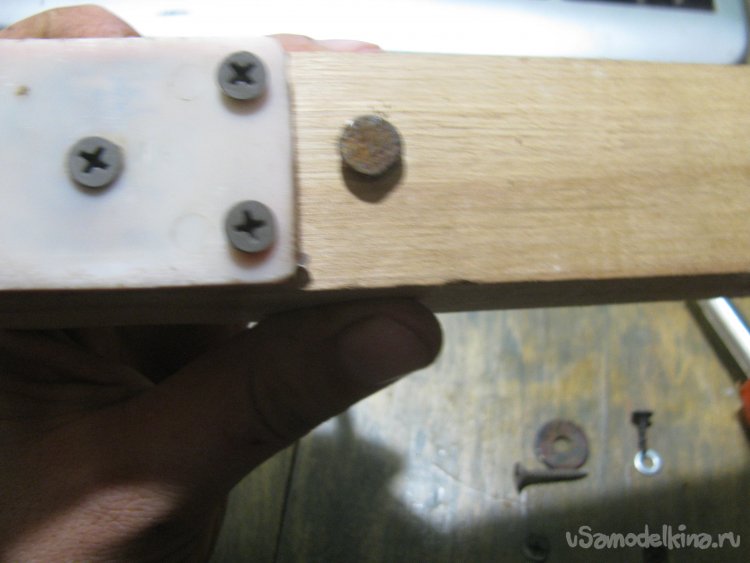

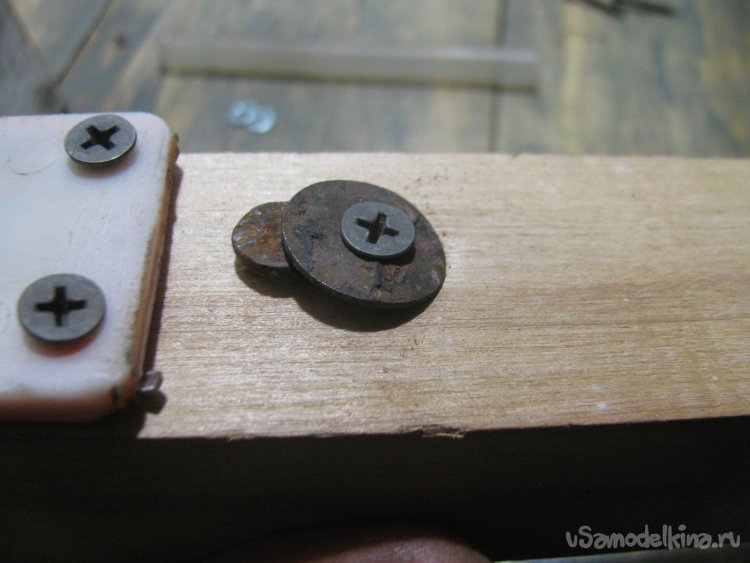

    Поближе к генератору, чтобы рычаг хвоста был длиннее, сверлим отверстие и забиваем длинный гвоздь, это будет ось поворотного шарнира. Сверху я придавил гвоздь саморезом с шайбой, чтобы не вылез со временем.

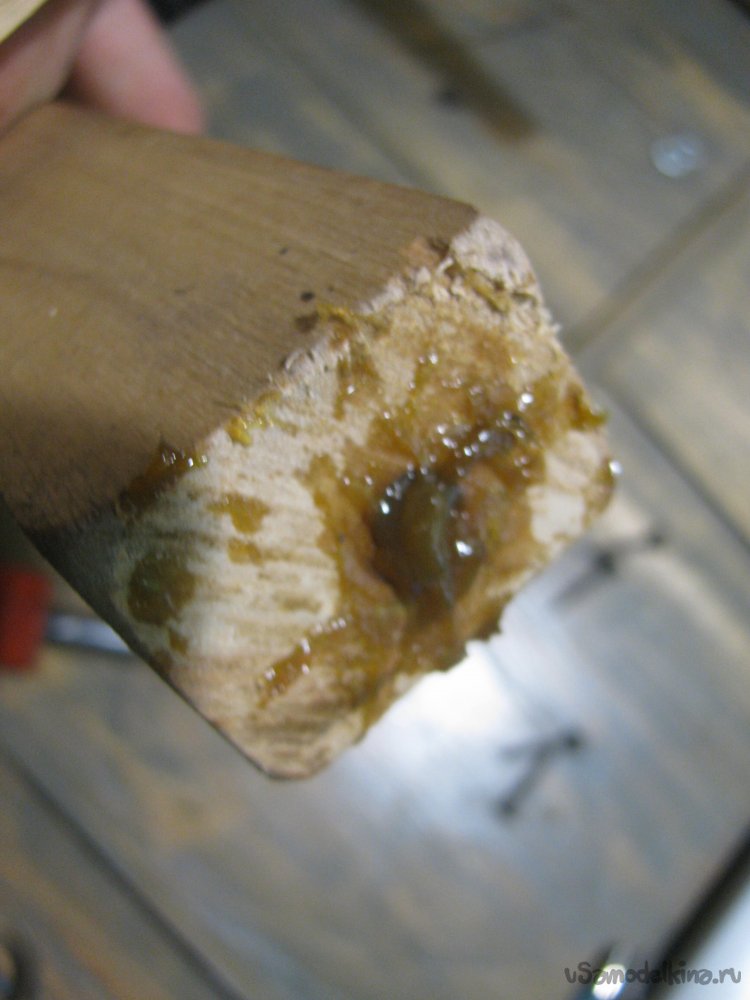

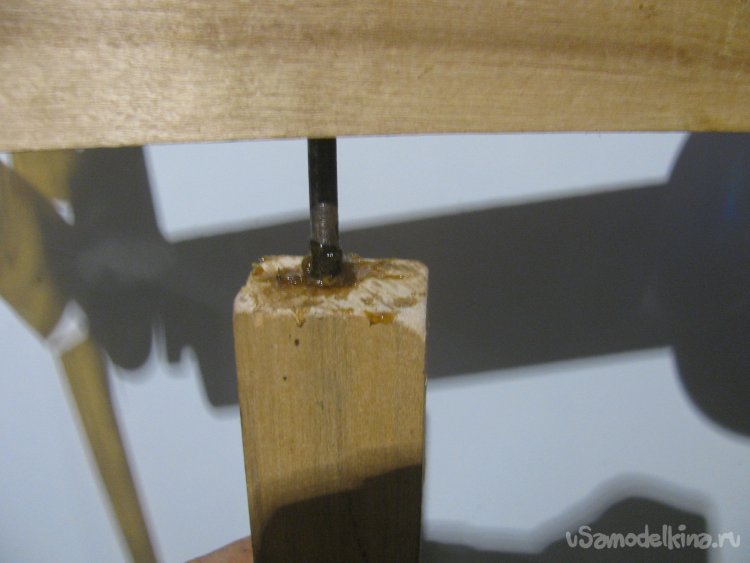

    Далее берем еще один брусок и в торце сверлим отверстие под гвоздь. В отверстие набиваем смазку (солидол или еще чего), а на дно можно кинуть стальной шарик от подшипника.

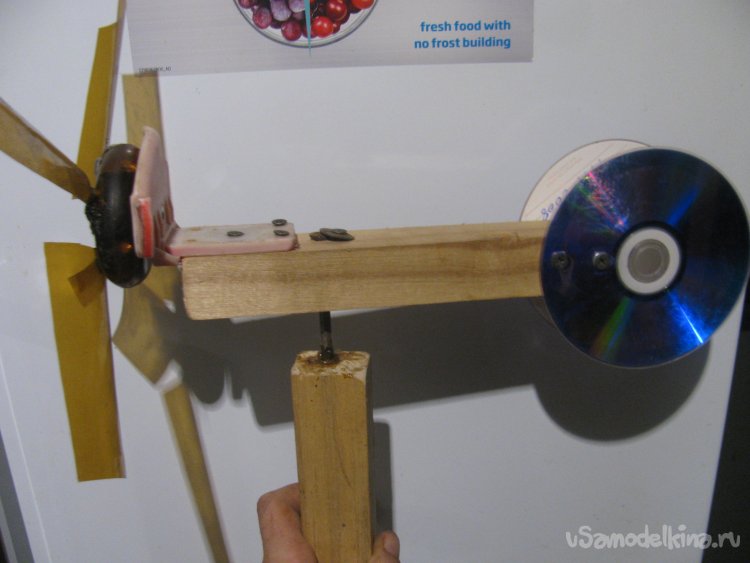

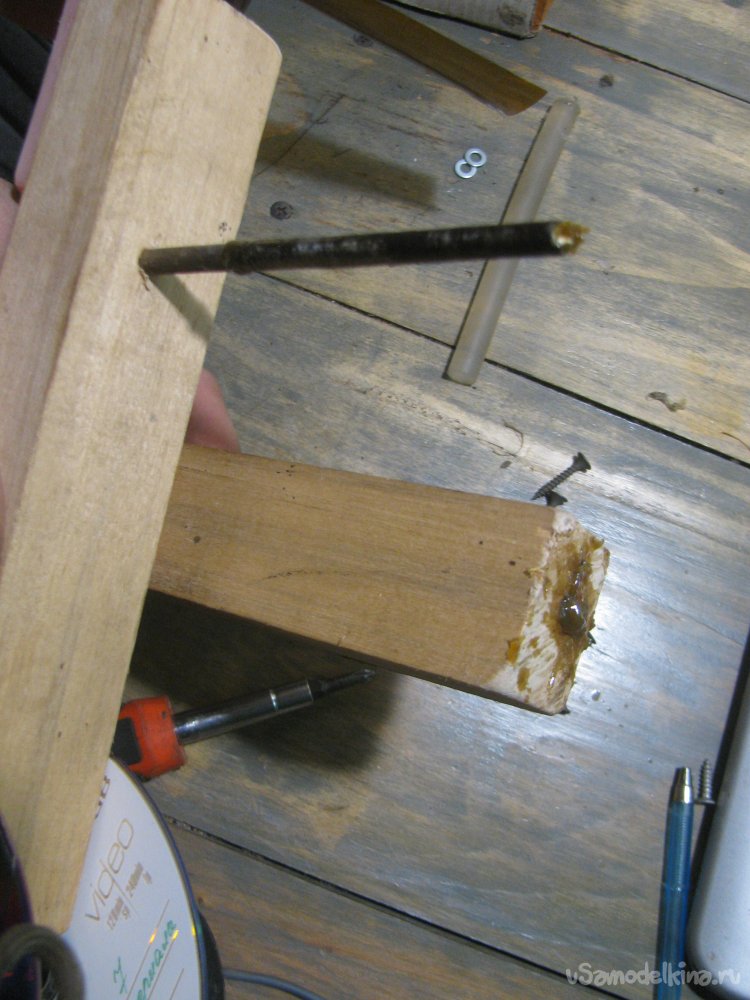

    Кончик гвоздя затупляем, вставляем, в итоге получаем очень надежный, легко скользящий шарнир.

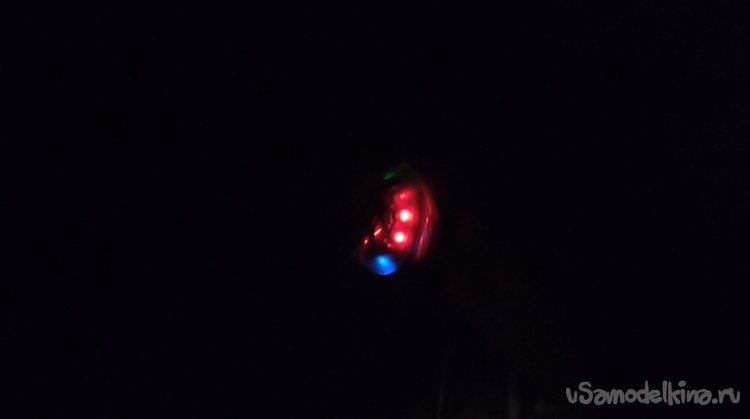

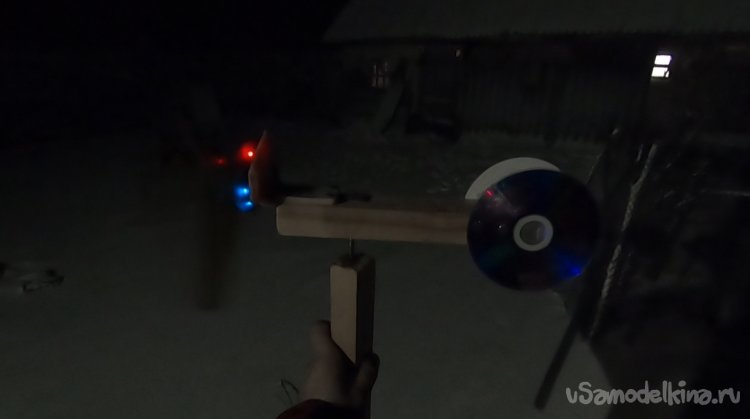

    Можно испытывать, все работает. Сопротивление хвоста немного маловато в том смысле, что ветряк приводится в действие уже меньшим ветром, чем тем, который нужен для его разворота. Но это решается увеличением сопротивления хвоста или его длиной (увеличением рычага).

    На этом самоделка готова, если пропустили, имеется видео работы.
