Эй,диджей поставь мой компакт-диск, да? /Народная мудрость/
Наверное самый маленький в мире действующий ветряк с генератором. А не поставить ли нам за окна мини-турбинки для нужной генерации? Некоторые из читателей наверняка подумали:
Я живу в многоквартирном доме, куда я его поставлю это, если бы в деревне или на даче еще ему мачту надо, не буду дальше читать статью, розстроили, блин.
А вот и нет, продолжайте дальше читать. Данную модель я специально разработал для города, такой не городской, да не кот, а ветряк, можно не только на многоэтажку монтировать конечно.
Его преимущество - компактность, поэтому и "мини", диаметр воздушного винта 320 мм. Наверняка кто-то сразу подумает, что не хватит мощности, но это не так, мощность учтена, если найдете крутой генератор с нулевым сопротивлением катушек. Скорее всего вам придется обмотку перемотать под нужное напряжение, все экспериментально устанавливается, или с расчетом. Думал вместо медного провода намотать серебряный, как не крути но при этом можно на 20 % большую мощность получить. Пошел в радиомагазин, говорю провод нужно мне серебряный лакированный, сначала продавцы удивились, потом послали в ювелирный, а в ювелирном там они все толстые в основном цепура и не лакированные, а ну его в баню, не нашел, чуть жаль. Кто нибудь знает серебряные лакированные провода вообще бывают?

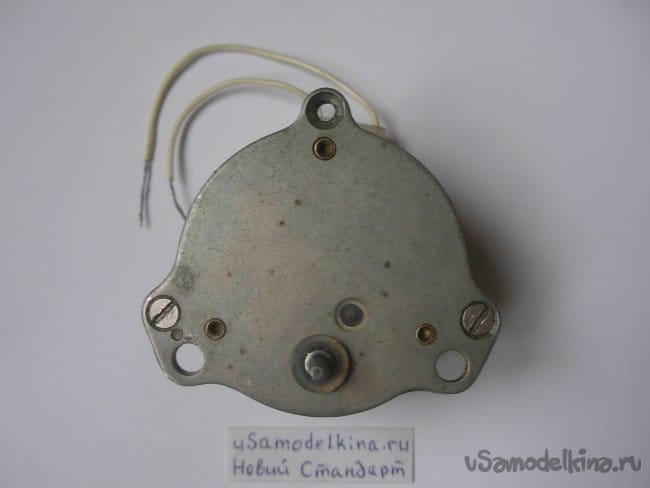

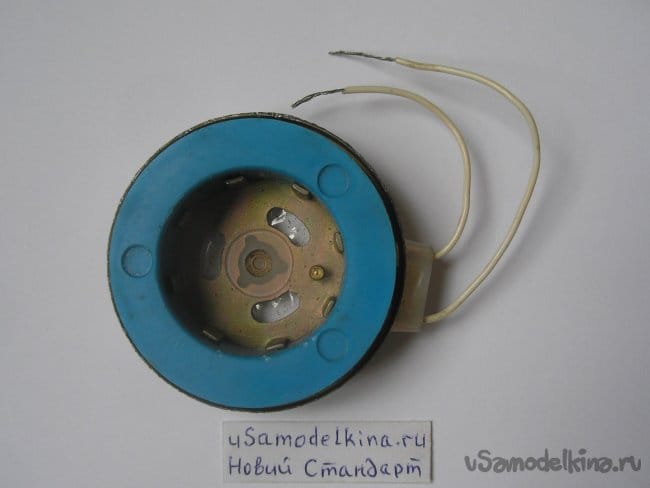

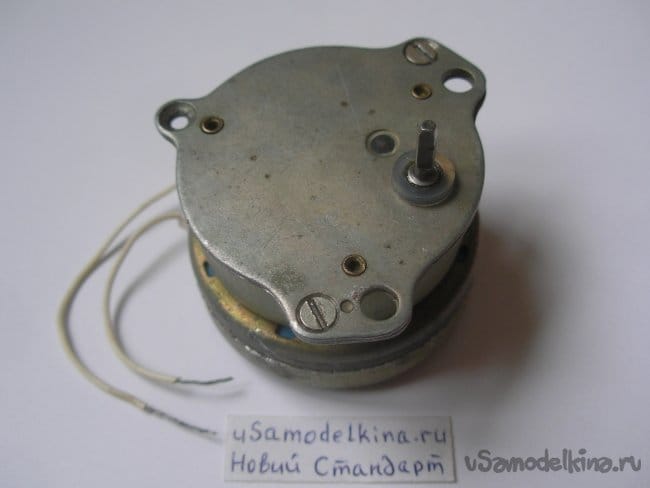

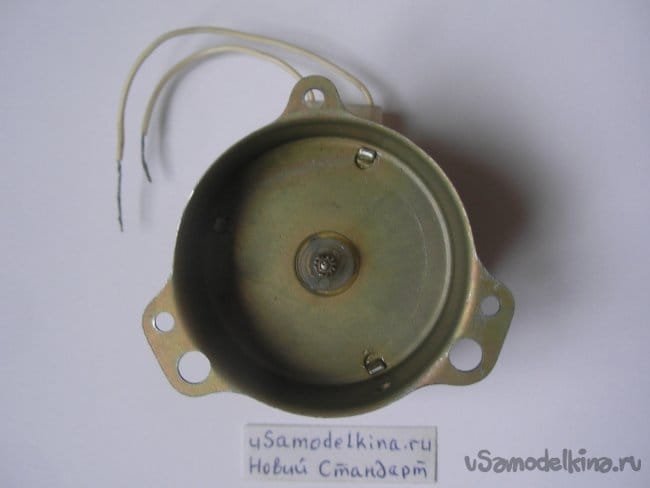

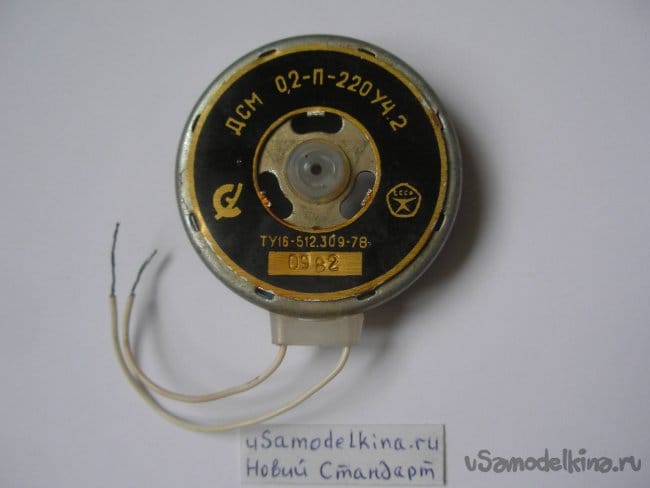

Как генератор тут использовался советский моторчик переменного тока на 220 в с редуктором.

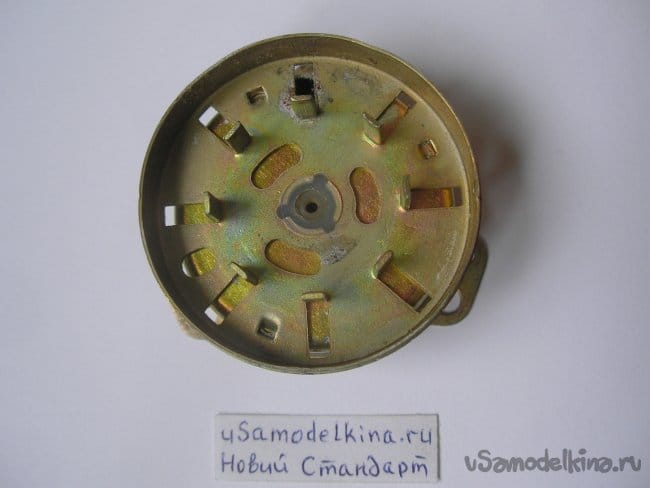

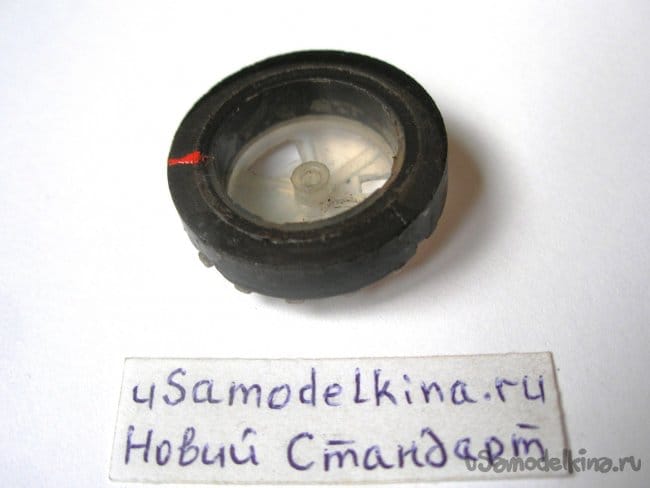

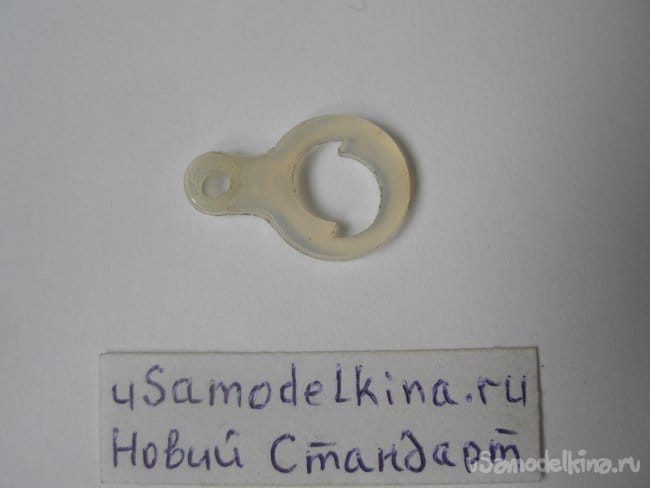

С него снимается муфта обратного хода.Обмотку при необходимости можно перемотать.

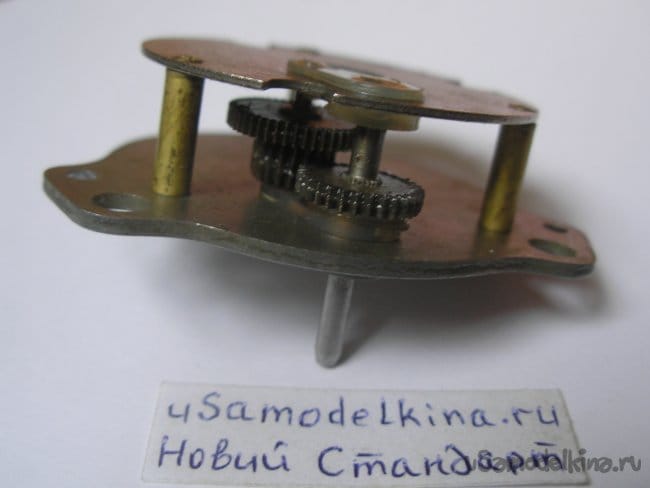

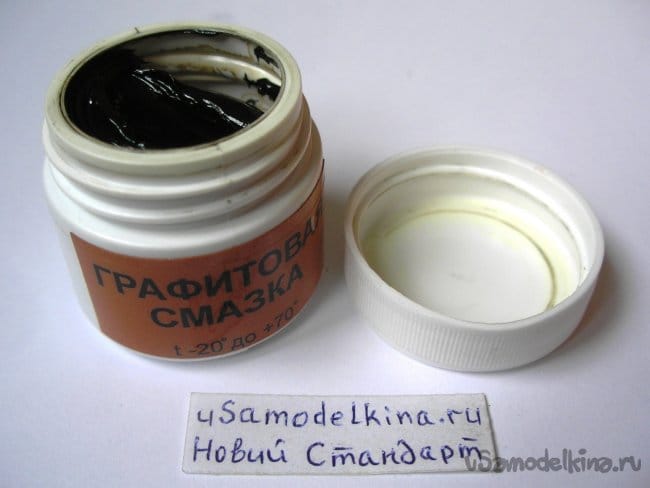

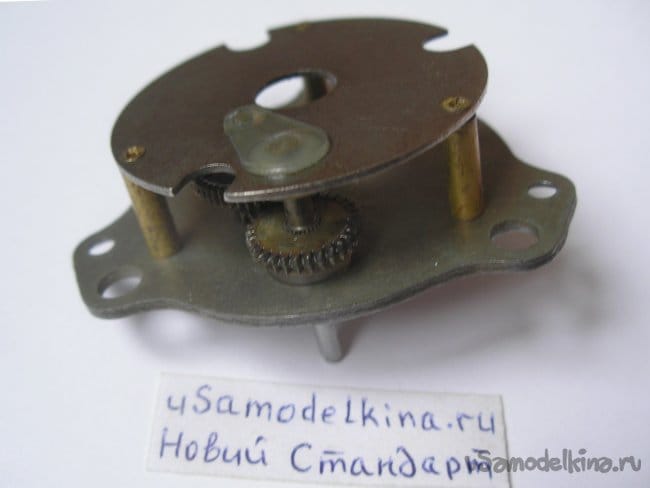

Сам редуктор в данном случае мультипликатор, должен быть с не очень большим передаточным числом, иначе ветер откажется вращать такой винт, но то что он должен стоять это точно. Причин много, одна из них в том что малополюсные двигатели чаще встречаются, а они не дают больших мощностей при старте, то есть надо быстро вращать ротор. В то же время многополюсники, как правило, имеют большие габариты и большой момент старта, что тоже не годится в конструкциях ветряков. Редуктор надо проверить на повреждения и шат, почистить и хорошо смазать густой смазкой можно графитовой, такая процедура не только увеличивает момент трогания, но и подавляет шум шестеренок.
Ветряк стартует при скорости ветра 2 м/с,замерял специальным прибором - анемометром. Анемометр - прибор который определяет скорость воздушных или не воздушных масс, он также может фиксировать максимальное и среднее значения в своей памяти, если она есть и не забита дурью. Установка при этой стартовой скорости сразу выдает ток, который после накопления в личный "Павар в Банке" (не входит в комплект самоделки) можно использовать для зарядки смартфонов пролетариата. Ну да при увеличении скорости ветра мощность генерации растет, так как здесь эксплуатируется генератор переменного тока, нужно строить мосты диодные и все такое, иначе накопитель крякнет не успеет от турбо-наддува ветра. Еще и надо показать как прибомбасить специальный накопитель, чувствую что не втискаюсь в одну тему, поэтому скорее всего это будет следующая самоделка, конечно если подпишитесь на мой канал)). Ведь без электрической схемы тут радости меньше, но без электрической схемы это также красивая карусель-центрифуга для майских жуков и зайчикометалка. В данной статье я больше покажу механическую часть проекта, правильно?

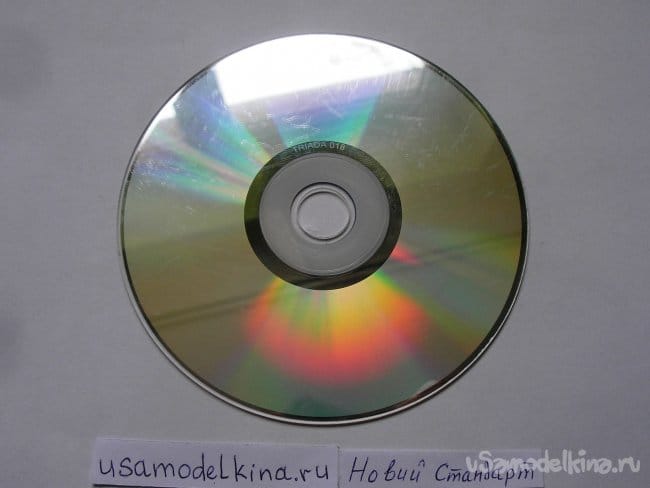

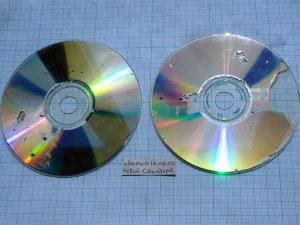

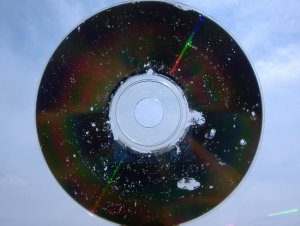

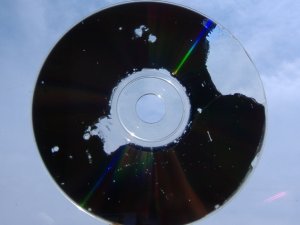

Воздушный винт сделан с СD- или DVD-дисков, посаженных на винтики М2, желательно с нержавейки. Метод крепления дисков может быть и более щадящим без сверления диска, при таком креплении даже сами диски не повреждаются, их можно легко снять,заменить или снова использовать как носитель информации. Кто догадался как так закрепить диск без повреждения, пишите заценю идеи.
Для изготовления детища нужны следующие компоненты:
Инструменты и приборы:
-ножовка;
-напильник;
-дрель и сверла;
-паяльник;
-кисточка;
-мультиметр;
-ключ для гаек;
-отвертка;
-метчик М3;
-кусачки.
Расходный материал:

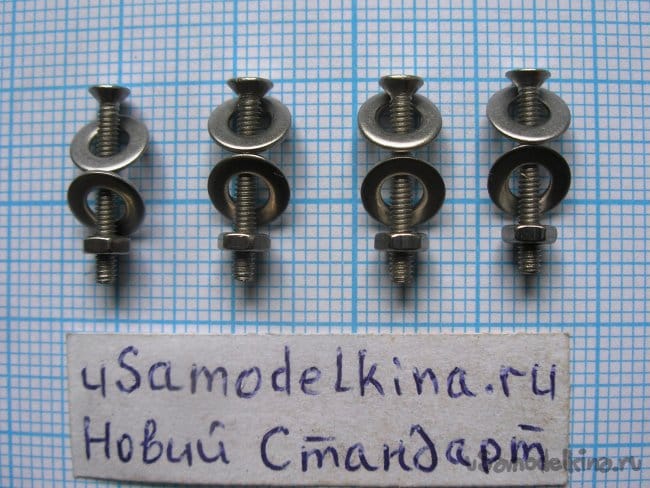

-винтики,шайбы и гайки М2,М3,М5(можно нержавейка),длина разная;
-винтики М3 без шляпки 4 шт.;
-планка 15*30*140мм;
-припой,канифоль;
-CD- или DVD-диски 2 шт.;
-профиль уголок из дюрали 2*20*20*180мм;

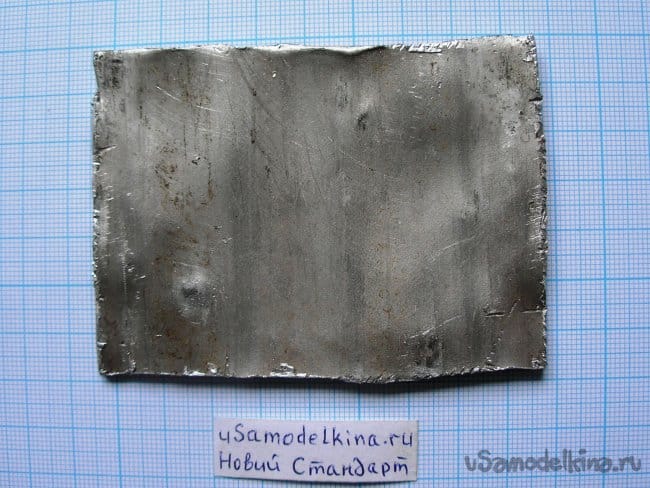

-пластина дюраль 3*60*120мм;
-трубка медь Д=6/2,5*20мм;
-моторчик переменного тока на 220 в с постоянным магнитом на роторе, советский с редуктором около 1:20;

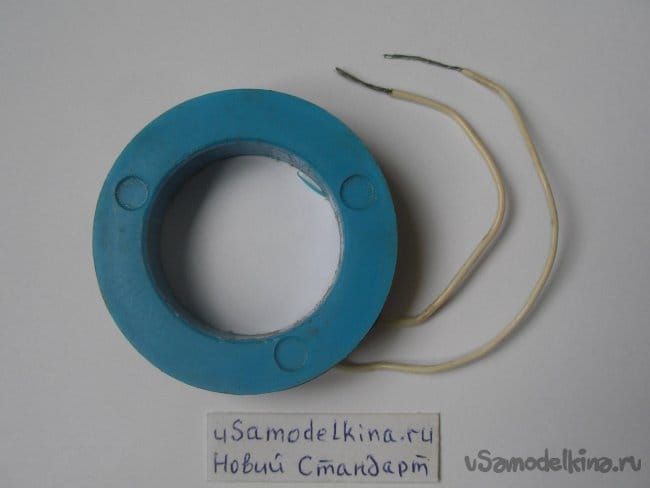

-пластина резиновая 2*60*120мм;

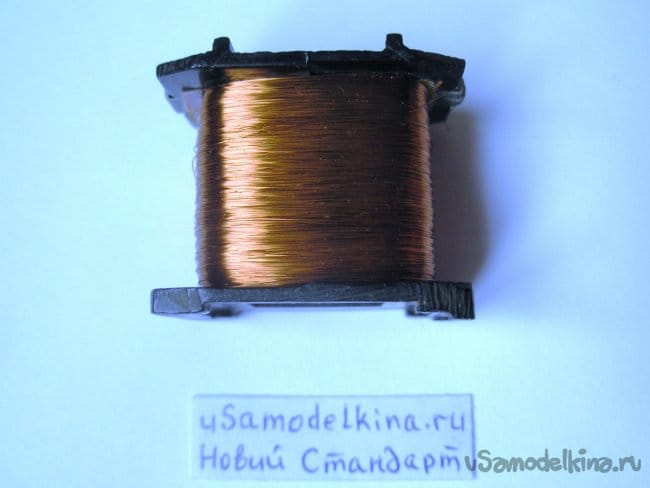

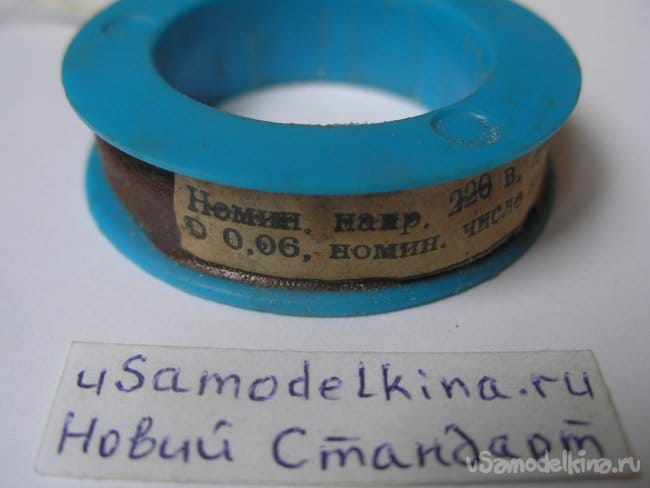

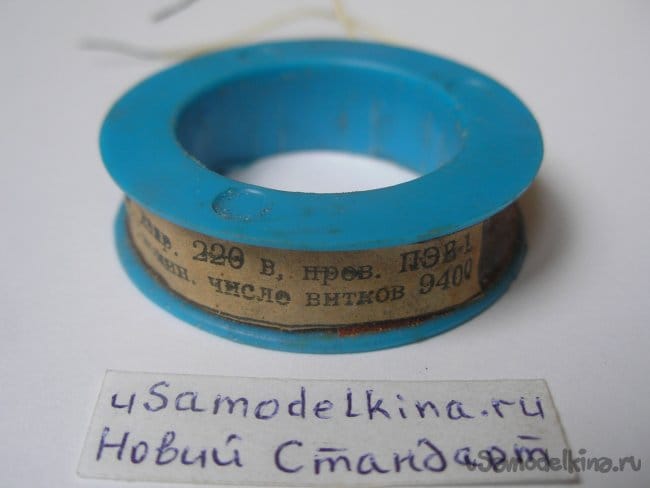

-провод для намотки катушек лакированный, сечение подбирается под напряжение;
-провода с обычной изоляцией;
-лак или краска.
Начинаем изготовление мини-ветряка с воздушного винта, это наиболее ответственный элемент установки.

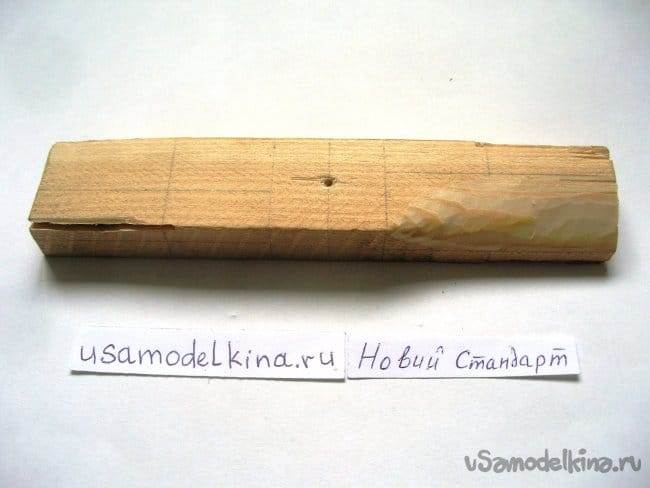

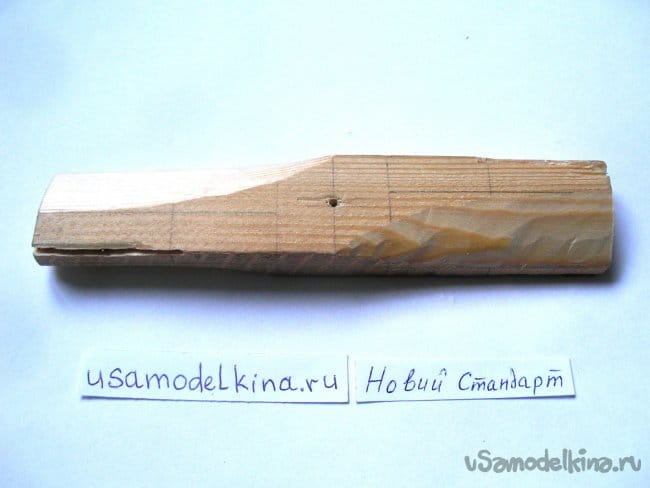

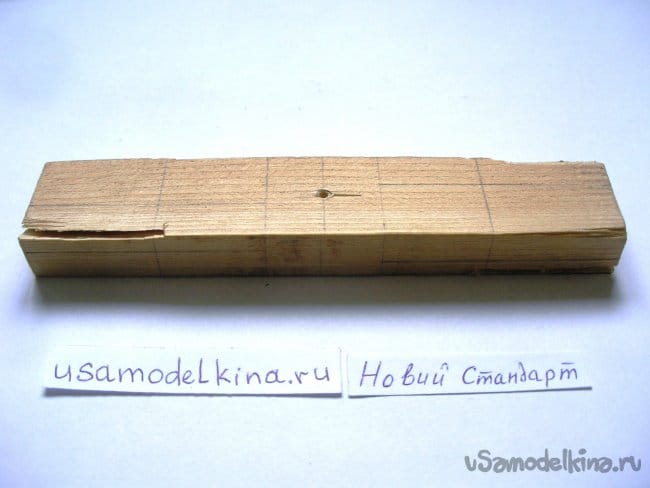

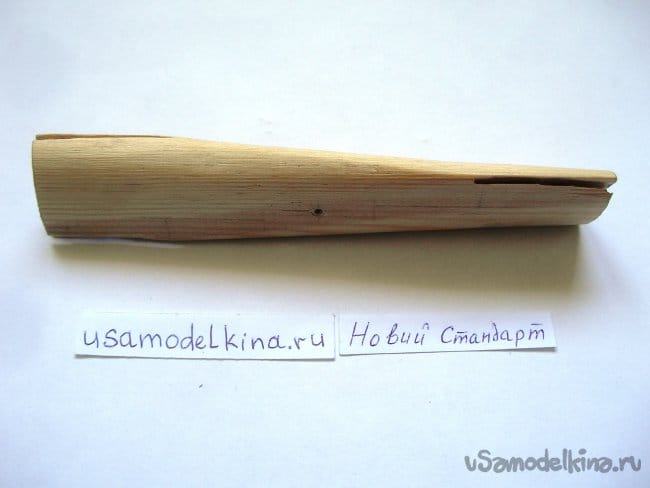

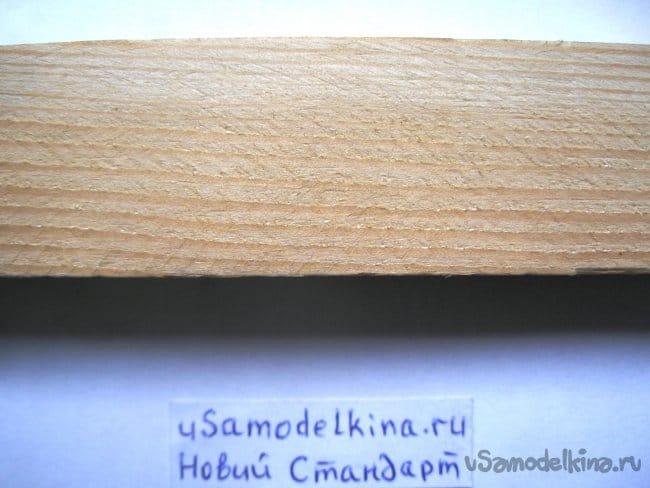

Эпизод 1. История ветрякостроения шумеров (шучу). Берем огрызок планки размером 15*30*140мм устанавливаем центр по диагоналям, сверлим центровочное отверстие диаметром 1 мм. Делаем диагональные нарезы "накрест" в концах планки глубиной 40 мм. Другой вариант изготовления, но не прямого, а закругленного паза на дне нарезки (чтобы зафиксировать диск) с помощи дисковой пилы болгарки.

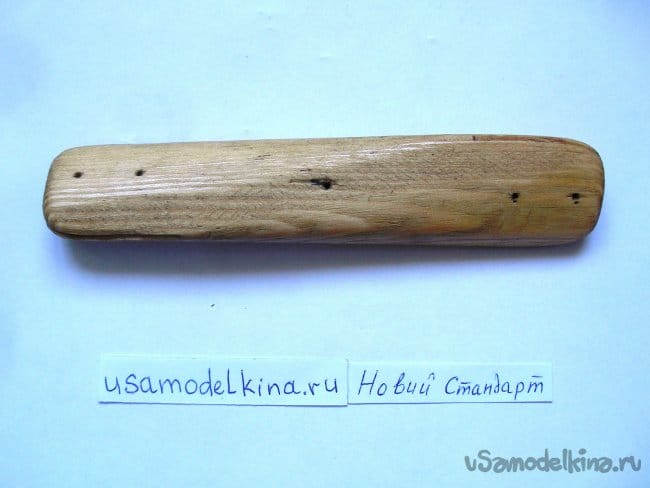

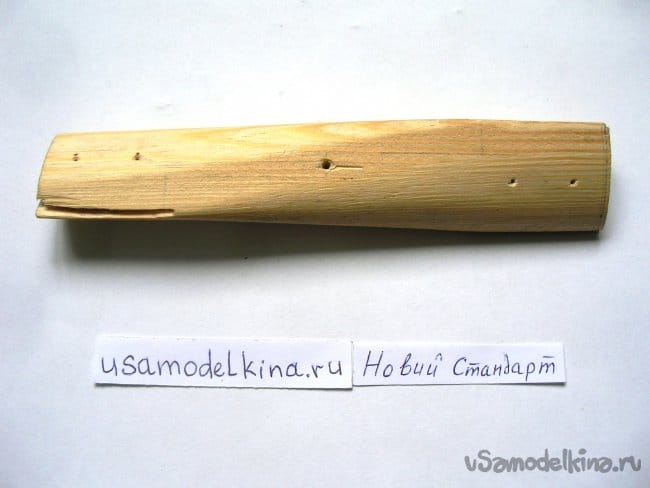

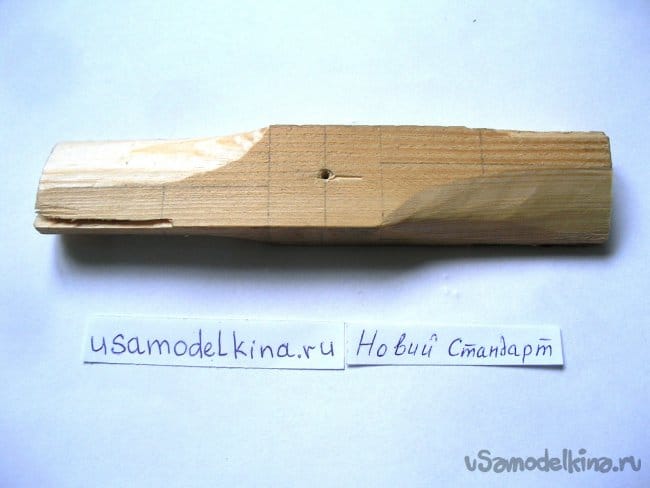

Этап 2. Зачистка и шлифовка планки, придавая ей форму воздушного винта, контролируя при этом центр тяжести элемента в пределах центрального отверстия.

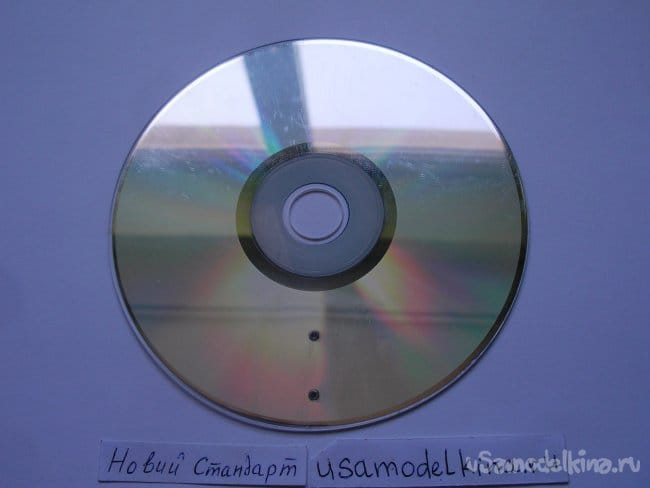

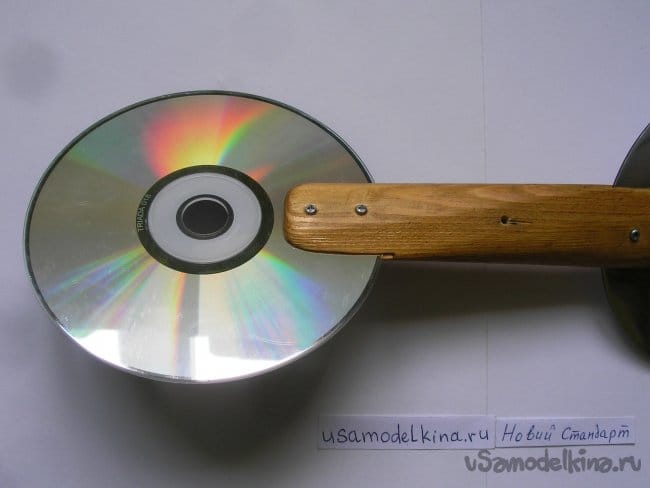

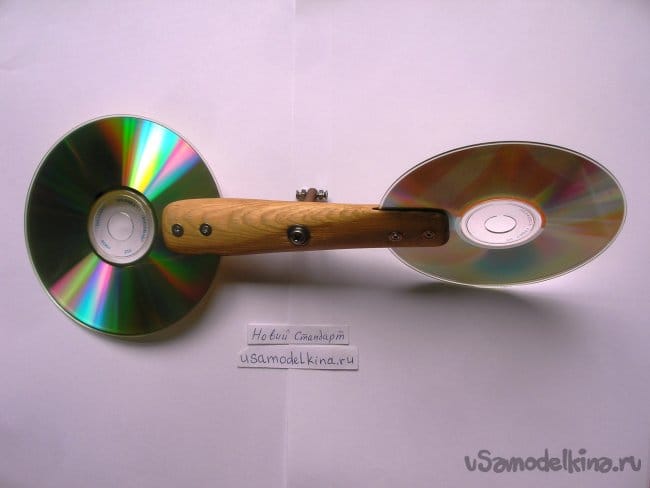

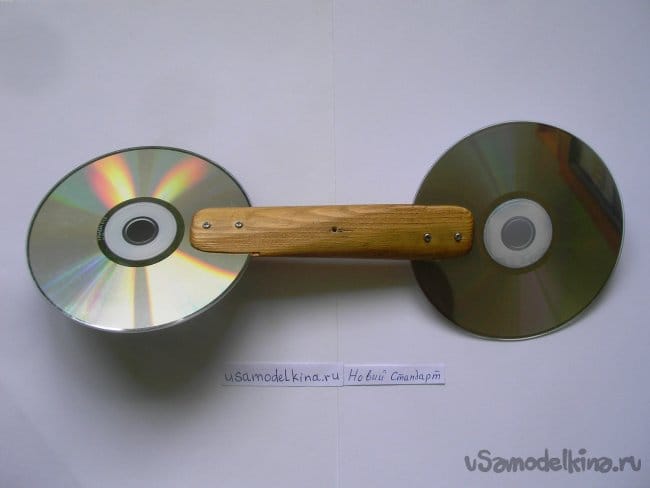

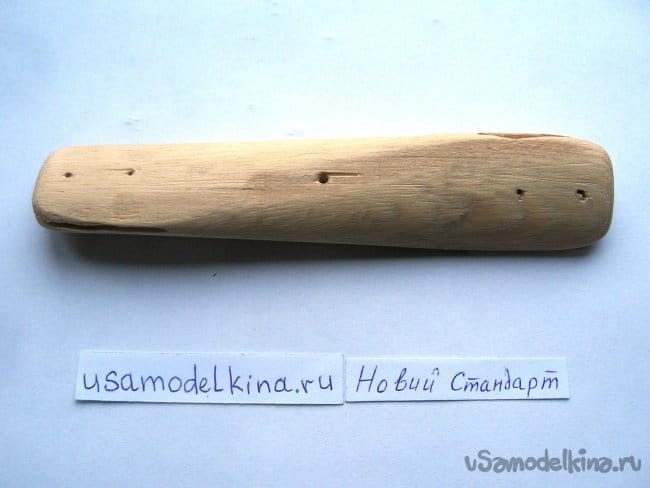

Этап 3. Основу винта при желании можно покрыть водостойким лаком или краской. Сверлим отверстия в планке под крепление винтиками СиДи, потом вставляем диск и попадая в отверстия сверлом сверлим и диски, после чего прикрепляем их винтиками.

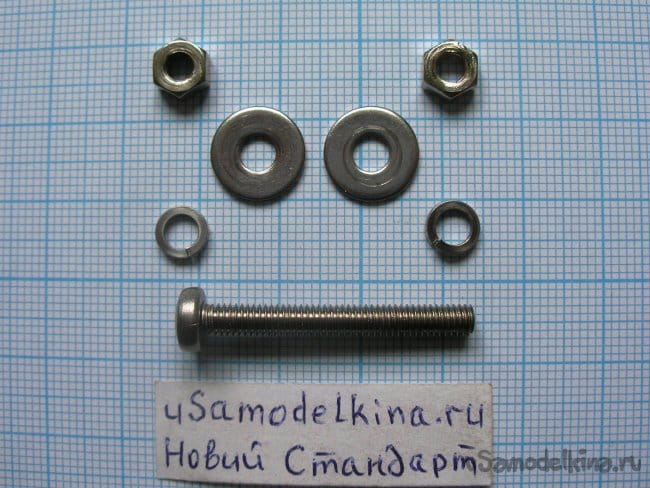

Этап 4. Крепим винтик М3 с шайбами как ось воздушного винта,стягивая его гайкой.

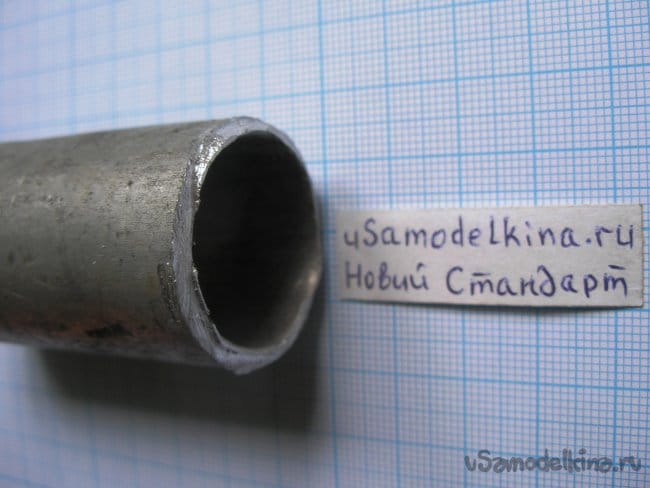

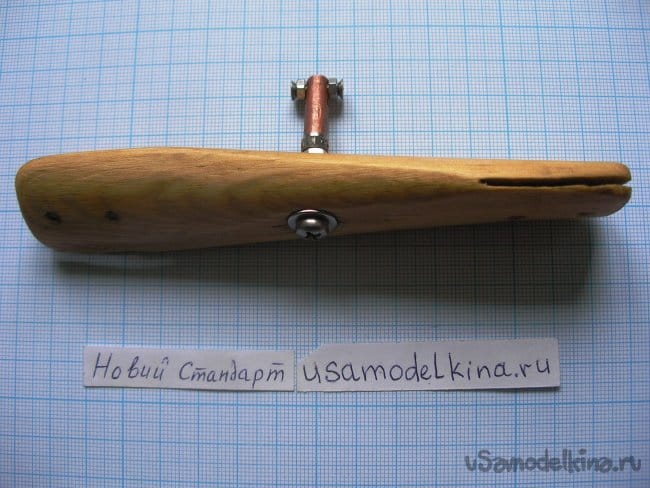

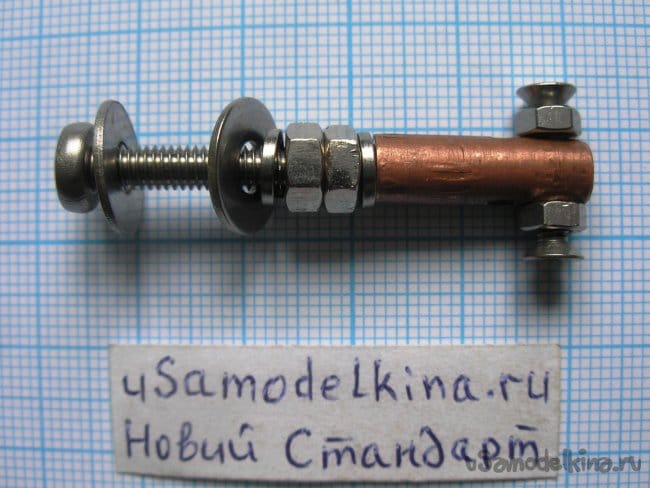

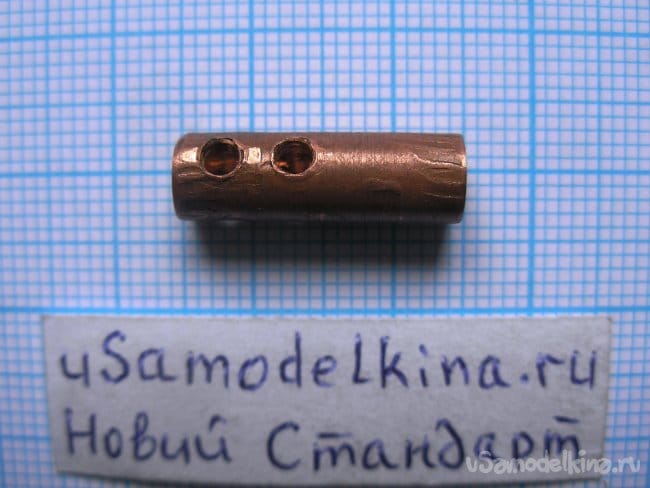

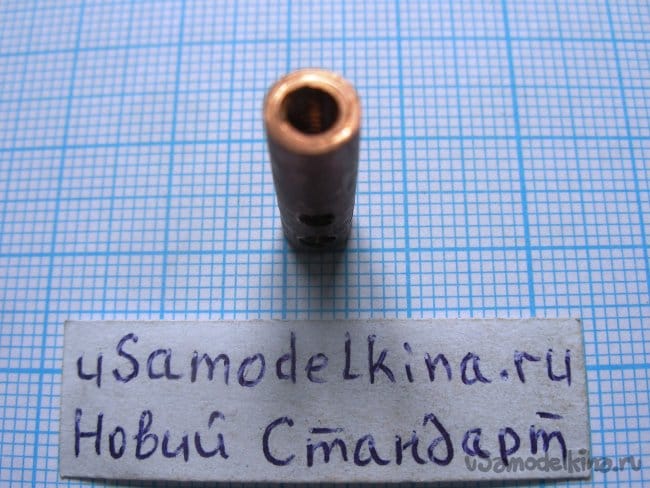

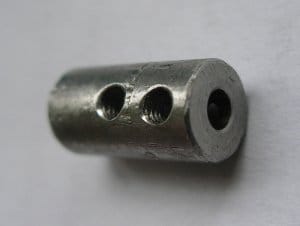

Этап 5. Для соединения воздушного винта с валом генератора делаем с медной трубочки соединительную муфту. Внутри муфты резьба М3 (половина длинны трубки). Для предупреждения вращения винтика М3 в муфте извне ставлю контргайку и ключом затягиваю ее к муфте. Вторая половина отверстия внутри медной трубки без резьбы, соответствует диаметру вала генератора. Чтобы вал не высовывался фиксирую его 2 или 4-мя винтиками М3 без шляпок. Предварительно просверлив 4 отверстия и нарезав резьбу М3 перпендикулярно оси трубки.

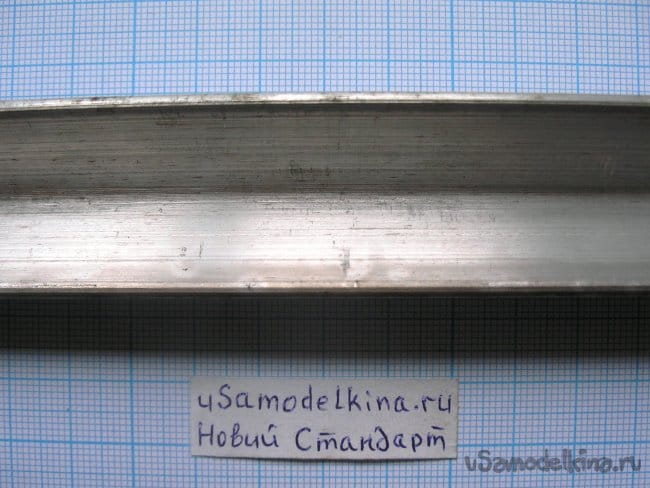

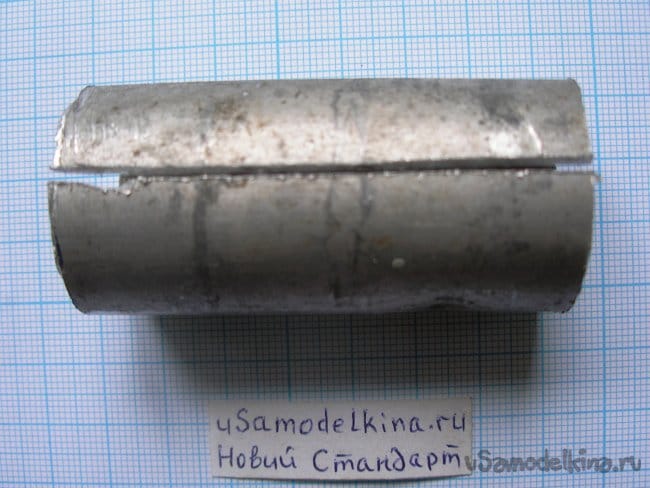

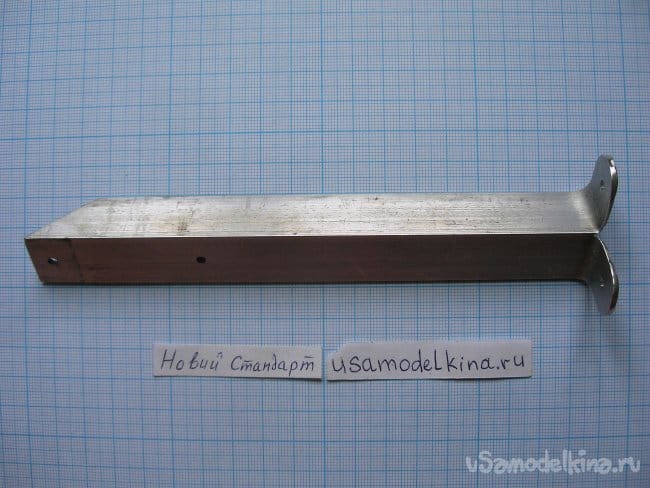

Этап 6. Стойку для генератора делаю с дюралевого уголка размером 2*20*20мм длинной под диаметр воздушного винта плюс запас 30мм, то есть всего около 180мм.Для этого на одном конце уголок разрезаю, и загибаю концы перпендикулярно к самому уголку.

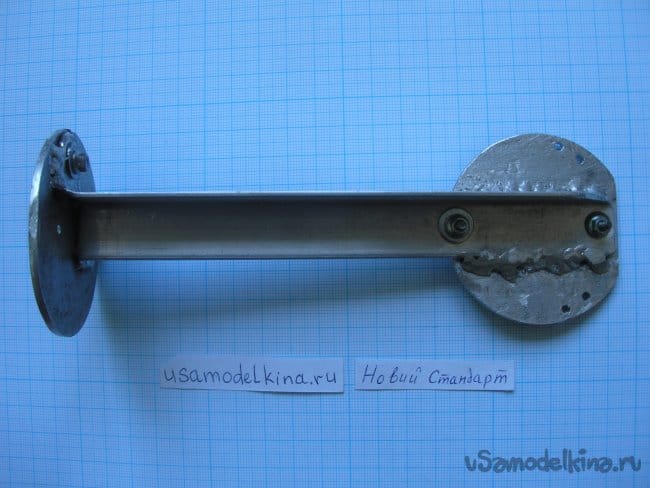

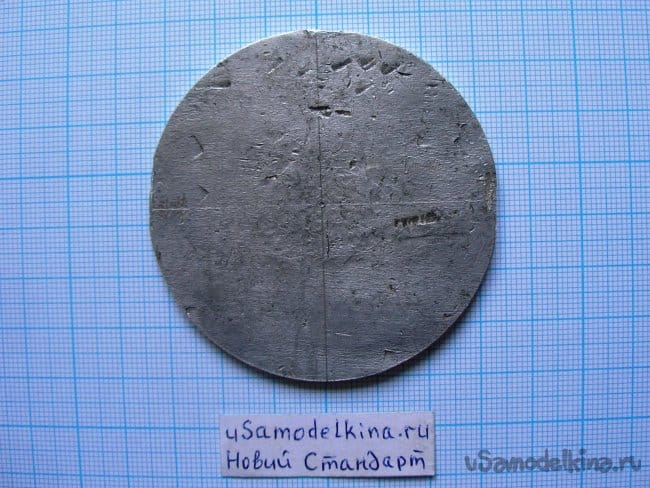

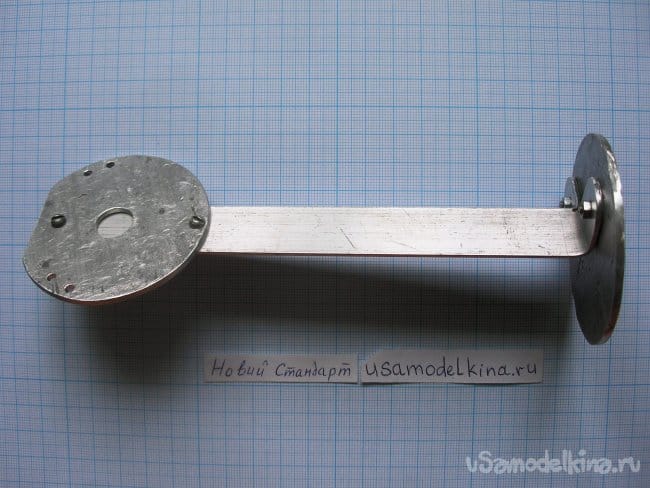

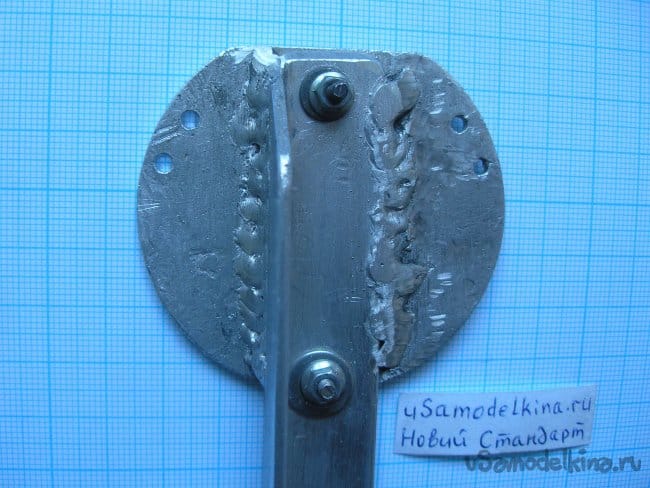

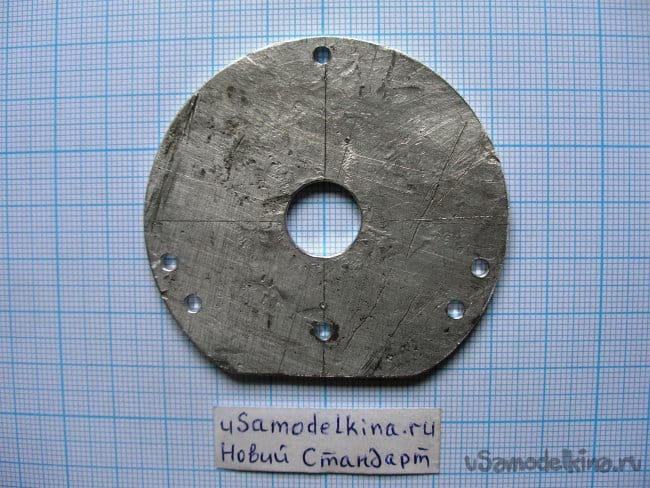

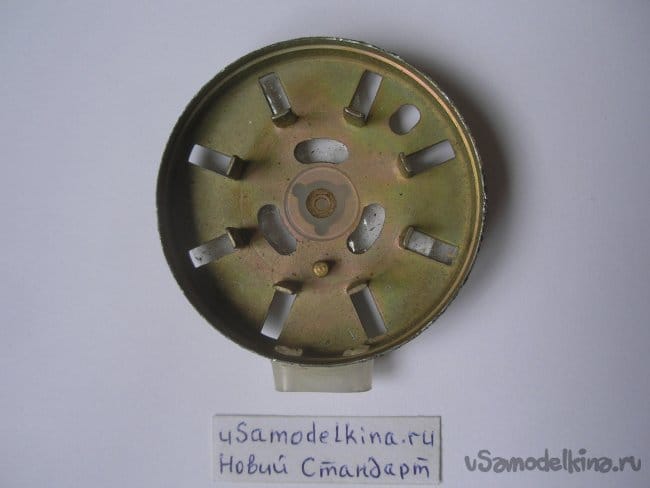

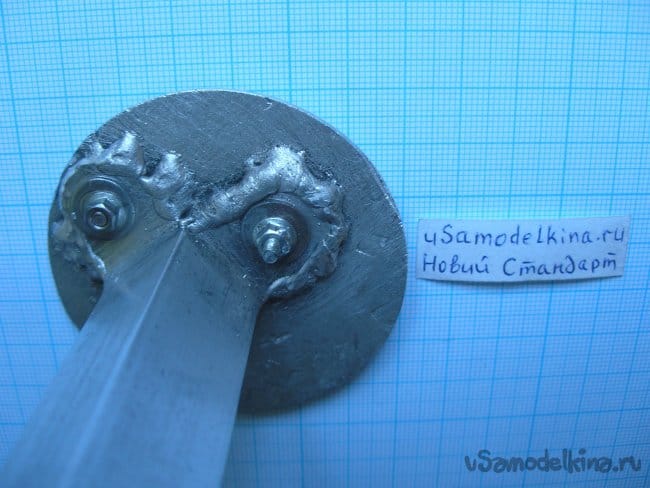

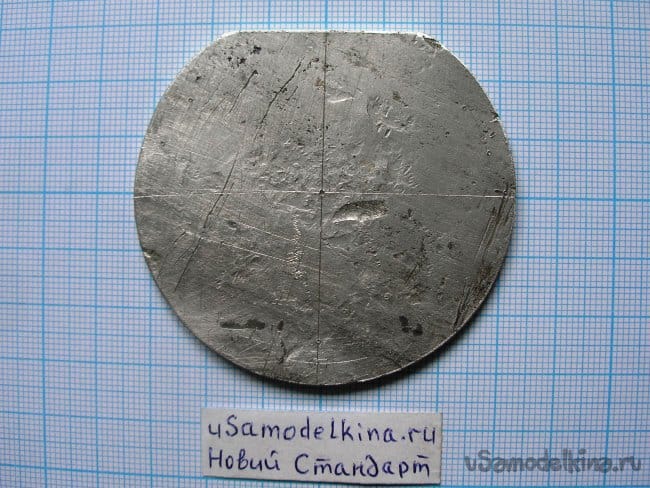

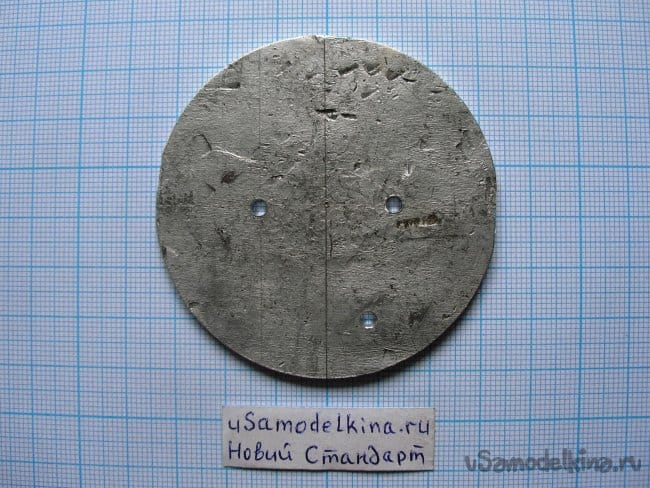

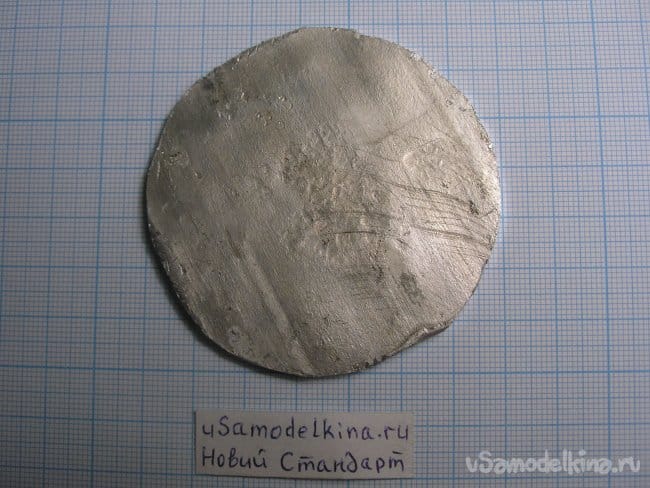

Этап 7. Тем временем с дюралевой пластинки вырезаю 2 кружка один под диаметр генератора. Соединить кружки с уголком можно и винтиками, но я приварил. Другой кружок для крепления к стене дома там есть отверстия под шурупы.

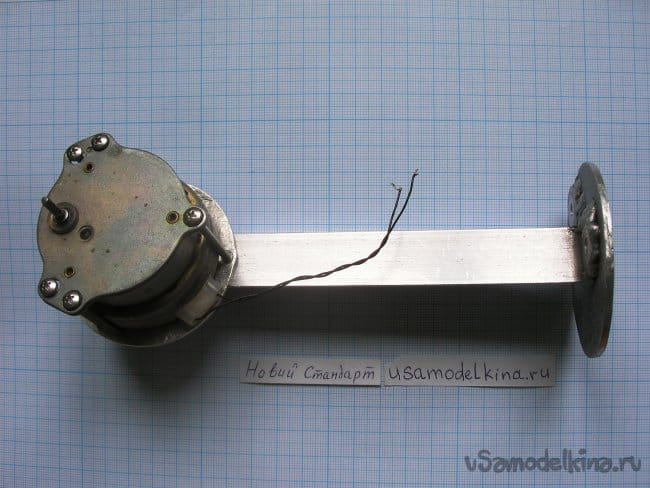

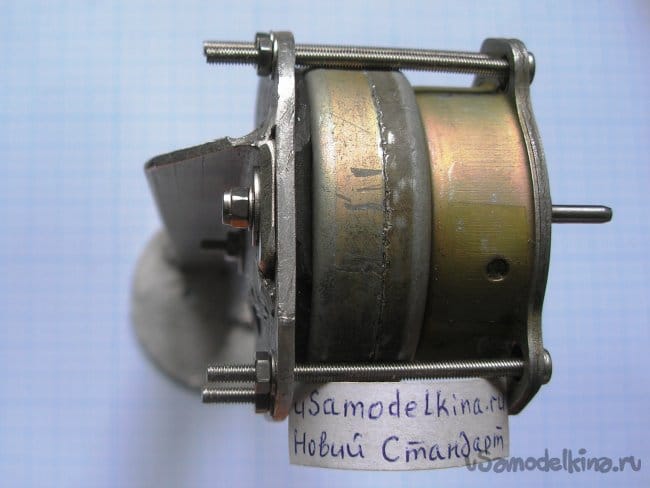

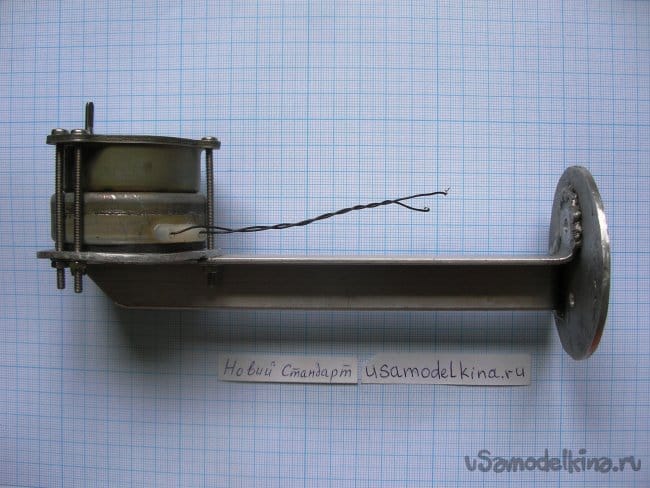

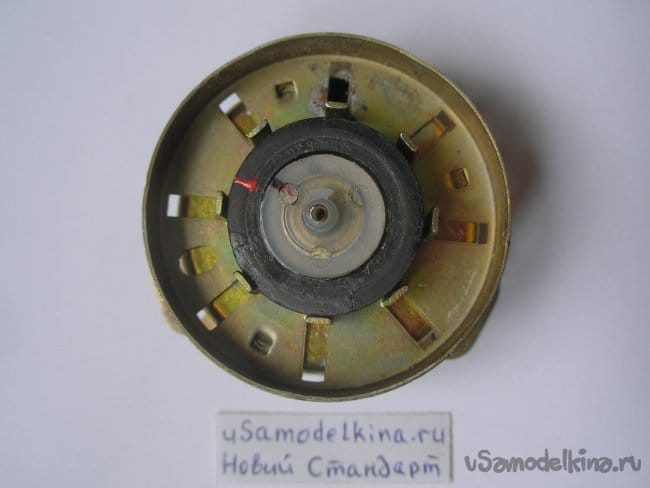

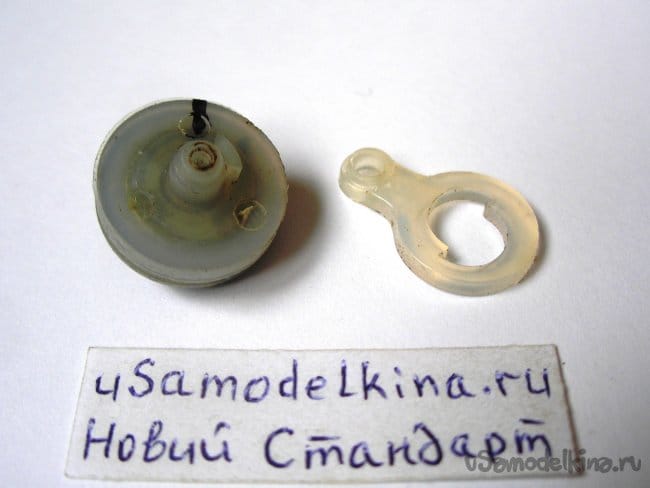

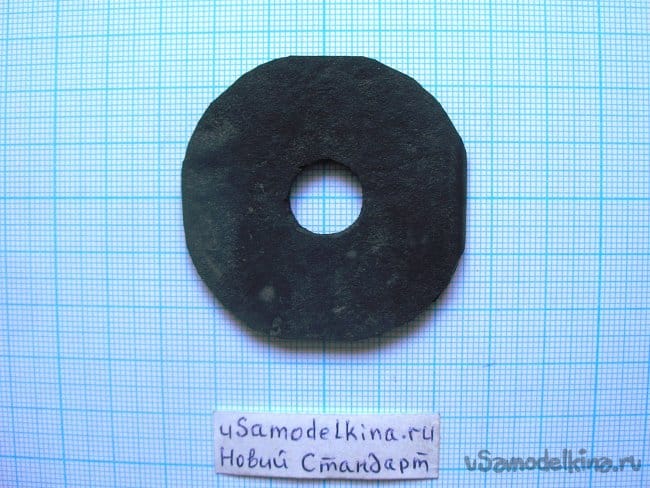

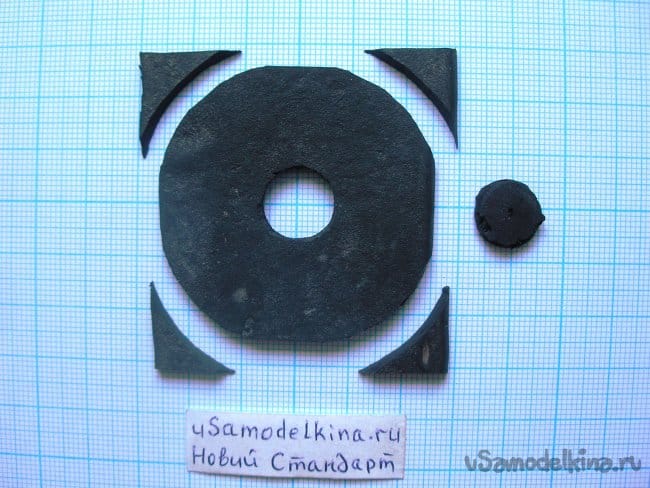

Этап 8. Подготавливаю генератор втаскивая с него обгонную муфту, так как ветряк должен вращаться, как за так и против часовой стрелки. Редуктор генератора перед установкой надо смазать густой смазкой. Между дюралевым кружком и генератором устанавливаю резиновую прокладку и стягиваю все вместе винтиками М3 с гайками.

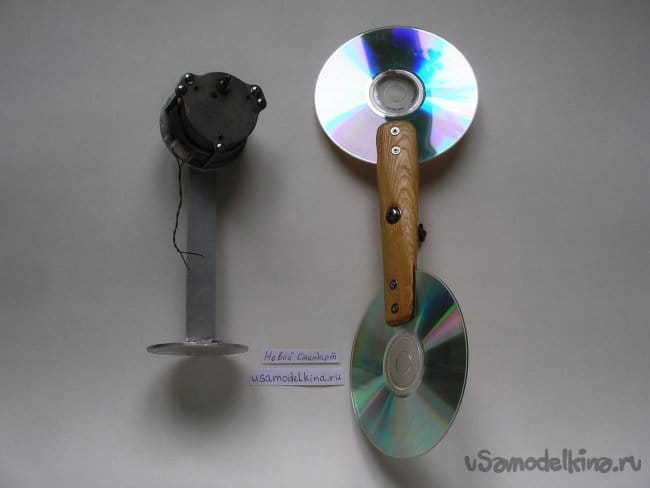

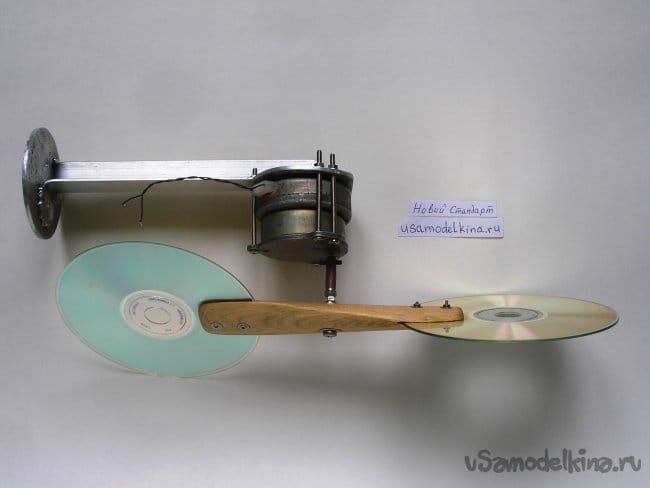

Этап 9. Прикрепляю воздушный винт к валу генератора и можно устанавливать за окно. Установке еще нужна электрическая схема о ней я расскажу в следующей, части №2. Но даже без схемы видно как зажигается светодиод от переменного тока во время вращения воздушного винта ветром.
На видео можно увидеть вращение моего ветряка на скорости ветра в пределах 2-3 м/с. Возле уголка я временно установил изолентой светодиод на 1 Вт, не очень четко из-за яркого солнца, но можно увидеть вспышки света от переменного тока
