Работают у меня колонки Радиотехника S30. Подключены они у меня к усилителю 2*3 Ватт. Все это дело подключено к компьютеру. Решил я собрать усилитель мощней. Раздумывая о конструкции, я наткнулся на микросхему TDA2616. Лежит она у меня давно, выпаял ее с устаревшего и не рабочего телевизора. Чего пропадать добру, буду применять.
Комплектующие:
- микросхема TDA2616;
- трансформатор;
- диоды или диодные мосты;
- корпус с вентилятором;
- сетевой выключатель;
- светодиод с резистором на 100 Ом;
- электролитические конденсаторы;
- гнездо 3.5 мм;
- клеммы для колонок;
- инструменты.

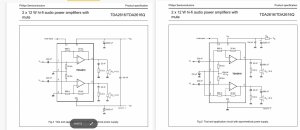

Схема
Нарисовал схему. С трансформатора на диодные мосты. Один мощней, второй менее мощный. Мощный, будет питать усилитель. Маломощный, вентилятор и светодиод.
О комплектующих.

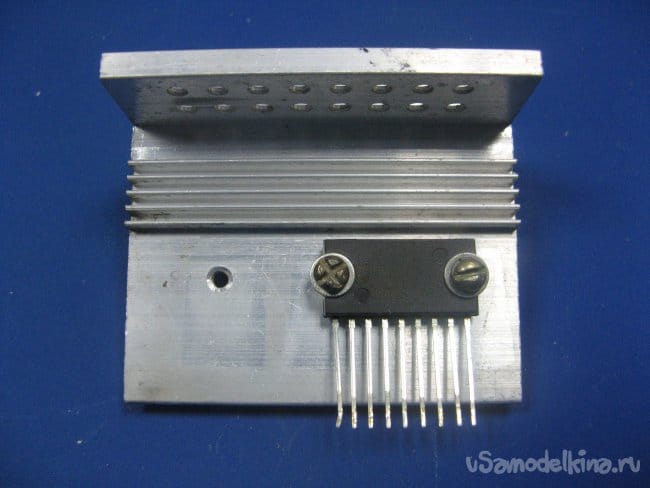

Микросхема у меня БУ. Выпаял ее со старого телевизора. Когда-то прикрутил ее к радиатору, так с ним и обнаружил. Хоть радиатор и маленький, но будет еще дополнительная степень охлаждения.

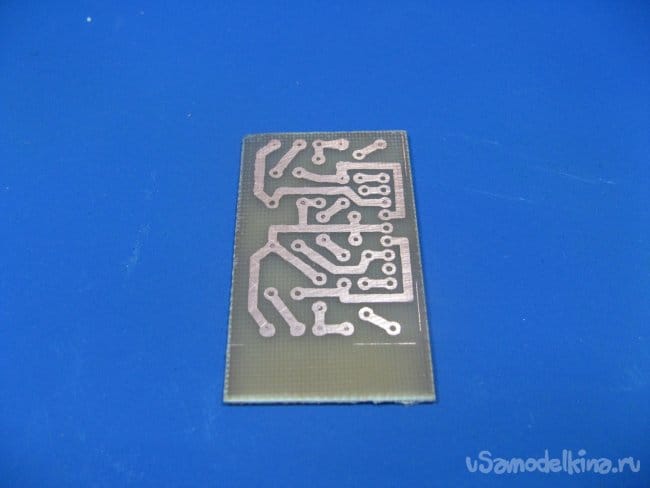

Распечатал и «заутюжил» поле платы, по методике ЛУТ.
Файл платы качаем по ссылке

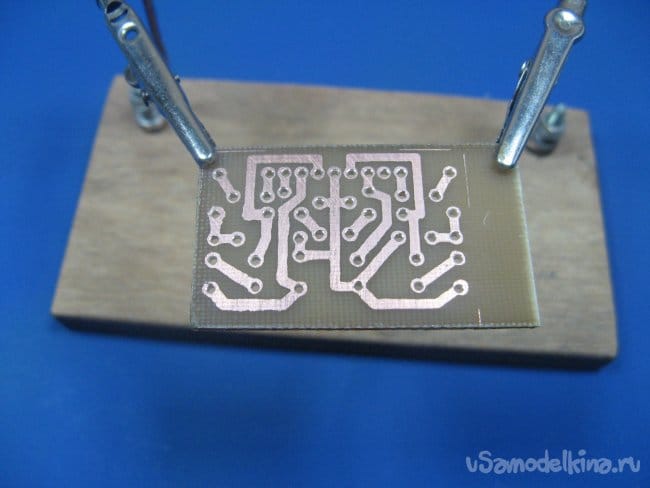

Отверстия просверлил, все одинаковым сверлом, и снял фаску.

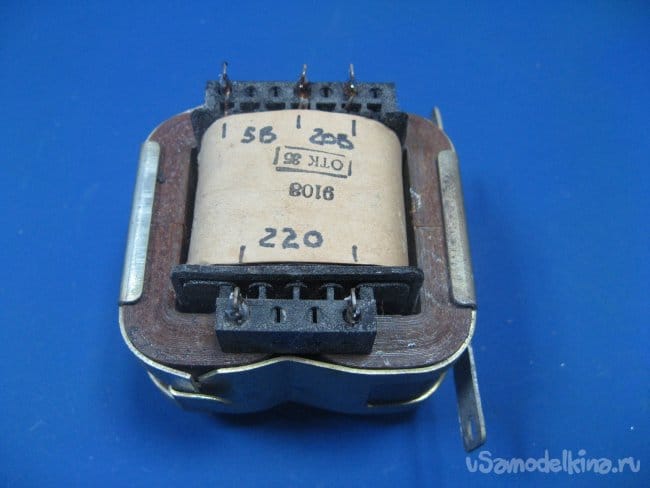

Трансформатор на 25В, с отводом от 20В. 20В на питание усилителя, 5В на вентилятор со светодиодом.

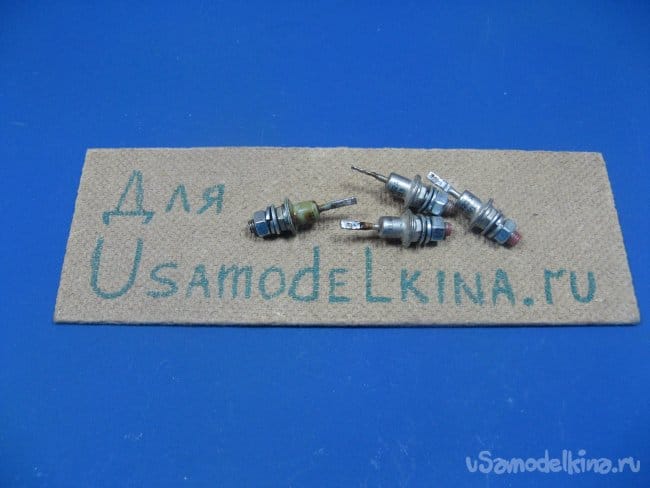

Диодный мост соберу на отечественных диодах КД202А. Лежали и ждали своего часа.

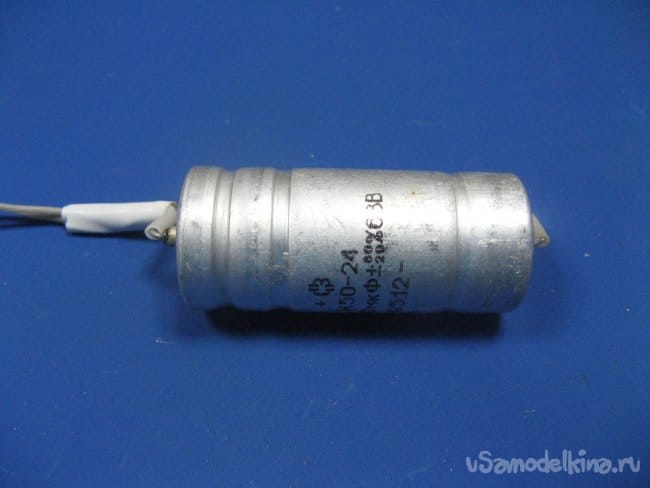

Конденсатор в фильтре с емкостью 2200 мкф.

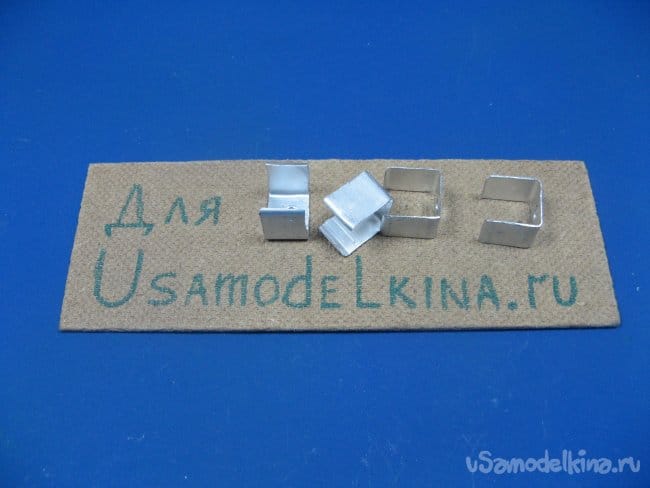

Лежали без дела, назовем их условно радиаторы, применим.

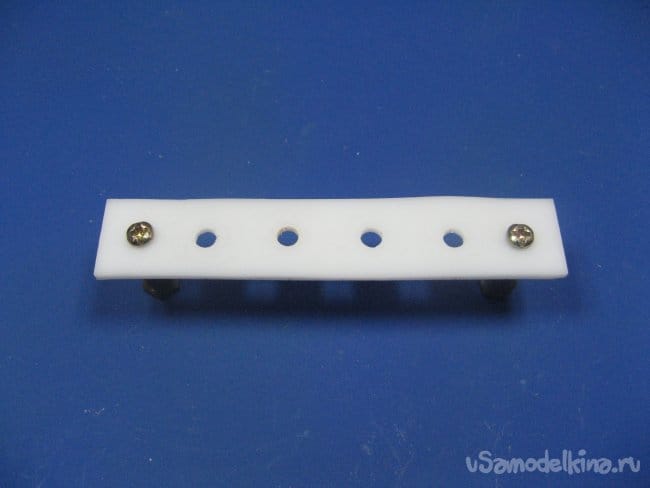

Заранее сделал скобу для диодов. Нашел для нее стойки.

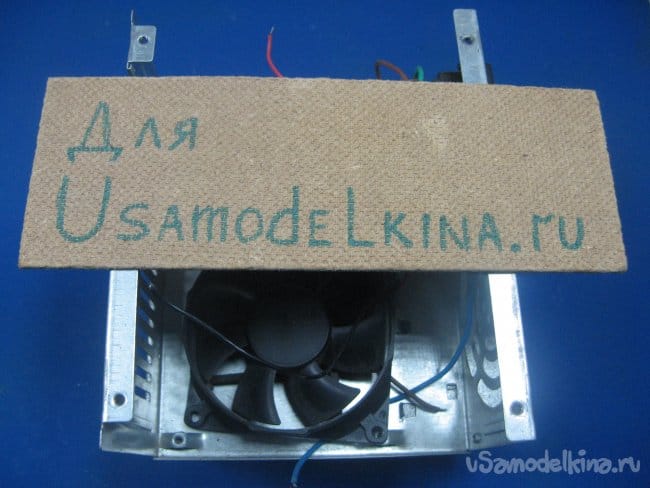

Вся конструкция влезет в корпус от блока питания компьютера. Этот корпус чуть короче обычного АТХ, буквально на 15 мм. В нем болтался вентилятор.
Сборка
Распаиваем детали на поле платы. Деталей немного. Получилась довольно компактная плата. Сильно греться на ней нечему. Предварительно на столе все собрал и проверил, «фонило» из-за длинных проводов. При окончательной сборке, все укорочу и установлю провода с экраном.
Делаю примерку и соединение трансформатора, конденсатора и мощного диодного моста. Перед покраской буду снимать.

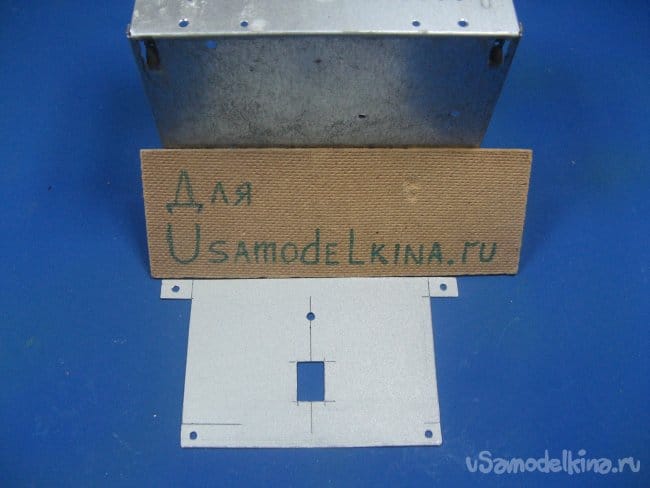

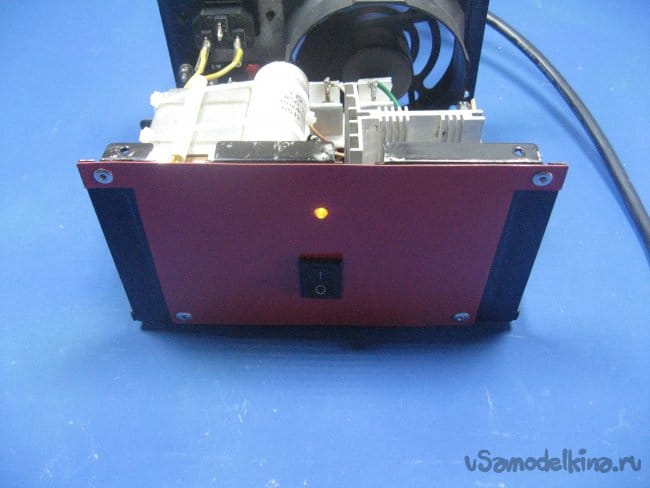

Решил закрыть переднюю панель пластиной. Пластину взял с крышки системного блока. Подготовил окно и отверстие под элементы передней панели.

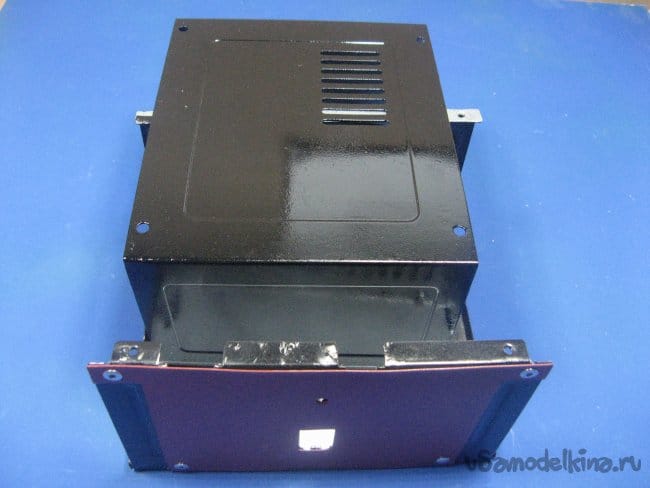

Корпус крашу с баллончика. Пластину покрасил в отличный от основного цвета. Зафиксировал ее алюминиевыми заклепками.

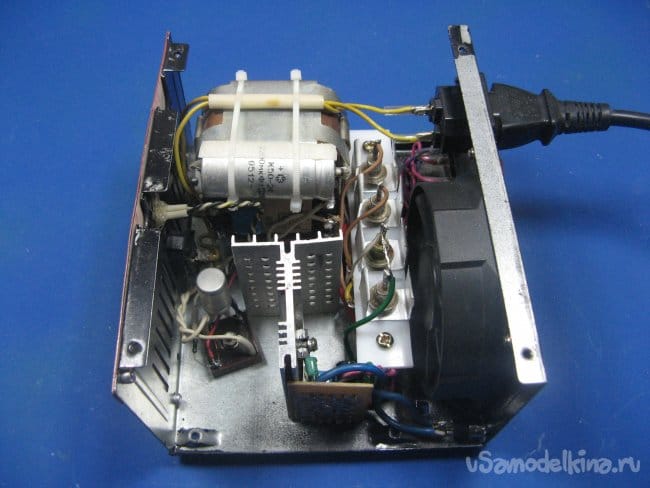

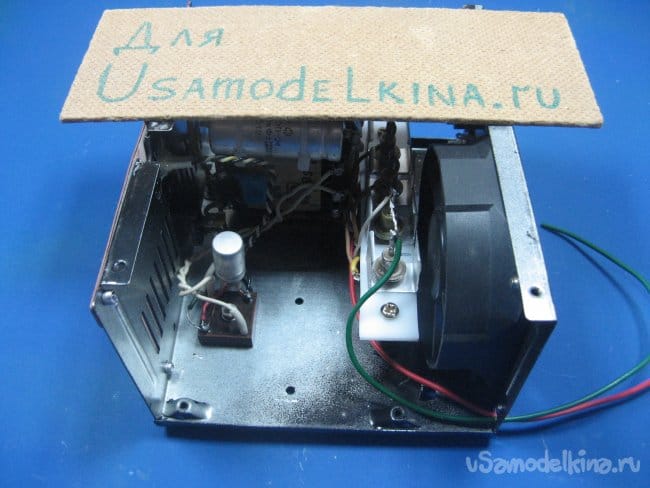

Прикрутил диодный мост КЦ405 винтом к дну корпуса. Припаял конденсатор электролитический, можно его вообще не ставить. У меня был, я его и установил. Подключил вентилятор и светодиод.
Подключаю питание к плате усилителя мощности. Радиатор фиксирую саморезами к дну корпуса. Входной разъем 3.5 мм прикручиваю.
Предварительную проверку произвел и можно закрывать.

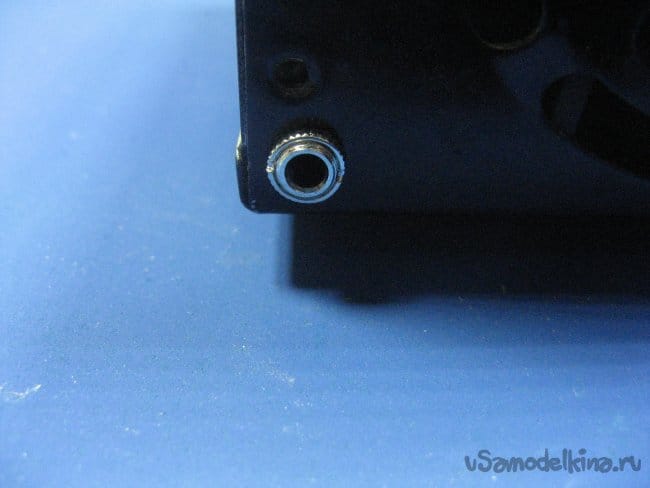

Входной разъем 3.5 мм прикручиваю.

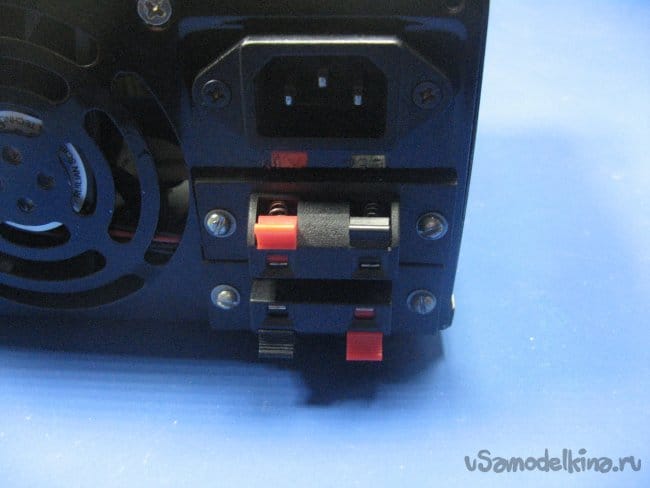

Выход усилителя мощности соединяю проводами с выходными клеммами.
Встали без доработки напильником, но пришлось развернуть одни на 180 градусов.

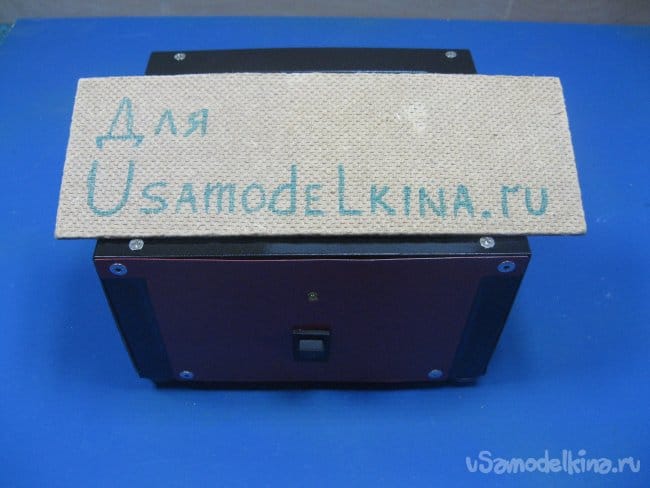

Такой вот усилитель я собрал. Обошелся мне даром. Я не брал в стоимость краску, она была с другого проекта. Еще раз проверил и закрыл. Фона нет. Установил усилитель мощности на замену предыдущему для компьютера.
Видео по сборке и тестированию:
