Катушница для ниток

Приветствую Вас уважаемые коллеги!
Сегодня хочу рассказать, как из подручных средств сделать для любимых женщин катушницу – место для временного хранения катушек с нитками. Женщины, которые занимаются шитьем или вышивкой всегда куча ниток и они, как правило, хранятся в коробках, сундучках и тому подобное. Это не совсем удобно. Как и любому мастеру одновременно не нужны все имеющиеся у него инструменты. Для определенной работы выбирается необходимый инструмент, остальной лежит на своем месте и не «захламляет» стол. Так и у швеи в нужный момент необходимы определенные нитки, как по толщине, так и по цвету.

Сделанное мной приспособление как раз и представляет собой временное хранилище ниток на данный момент.

1. Чертежи.

Тут я думаю рекомендовать что-то конкретно нет смысла. Так как каждый будет исходить из того, что он имеет в наличии. Я, например, использовал готовые разделочные доски из бамбука диаметром 250 мм.

А, кто-то будет выпиливать сам из имеющейся фанеры или широкой доски и диаметр у него будет по меньше. Количество ярусов каждый может определить для себя сам, от этого зависит размещенное количество катушек. У меня три яруса и размещается 98 катушек с нитками. К сведению катушки с нитками разные и по высоте и по диаметру, это надо учитывать при прорисовке размещения катушек. В моей конструкции на нижнем ярусе размещаются низкие толстые катушки.
На верхних ярусах, катушки второго типа - более тонкие, по диаметру.
В связи с выше изложенным я даю материалы и инструмент исходя из мой конструкции.

2. Необходимые материалы.

1. Круглые разделочные доски – 5 штук.
2. Шпилька резьбовая М10 длинной 350 мм – 1 шт.
3. Шайбы увеличенные для резьбы М10 - 10 шт.
4. Гайки М10 4 шт.
5. Трубка пластиковая или металлическая с внутренним диаметром 10 мм,
Длинной 65 мм х 3 = 195 мм.
6. Бобышка деревянная или из фанеры 50 х 50 х 25 мм.
7. Саморезы 4 шт длинной 20 мм.
8. Трубка пластиковая или деревянные палочки диаметром 7-8 мм
9. Ручка для удобства переноса катушницы, но можно и без нее.

3. Необходимый инструмент.

1. Шуруповерт .
2. Лобзик .
3. Корончатые и простые сверла.

4. Процесс.

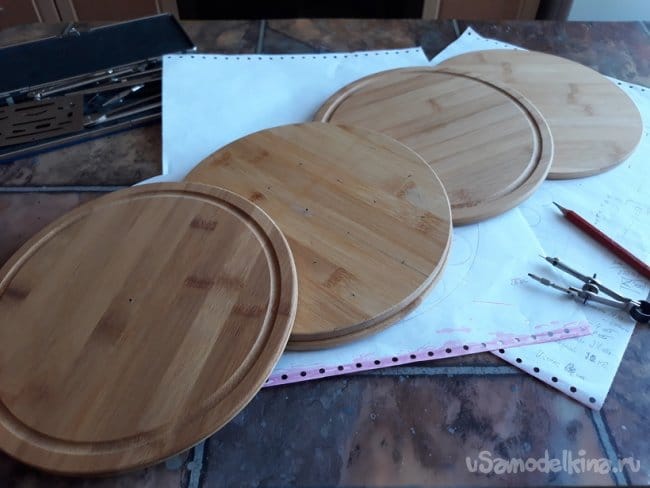

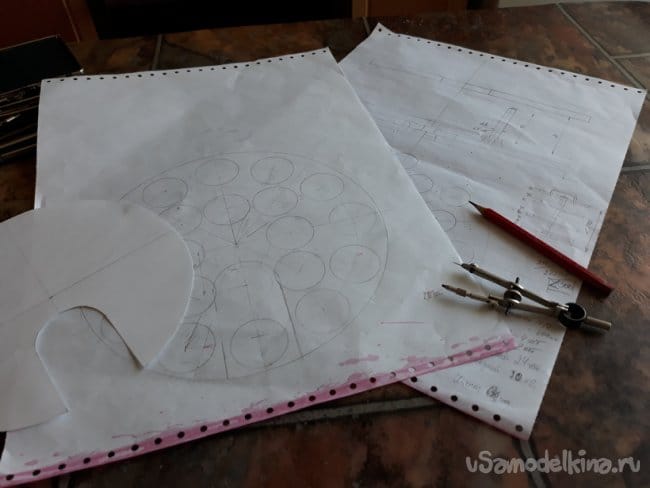

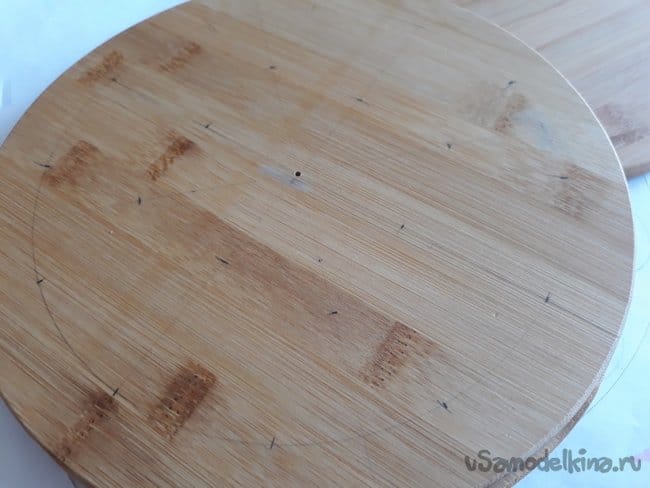

Работу начал, как и положено с разметки основания.

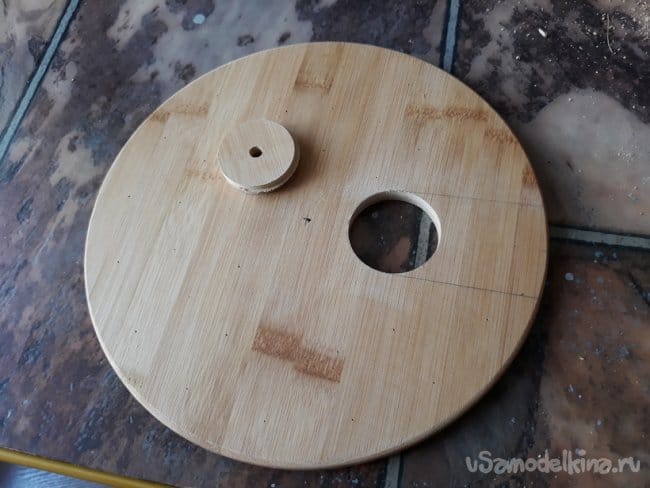

Далее вырезал из ДСП брусок 50 х 50 мм. По углам просверлил отверстия для шурупов, что бы можно было закрепить на основании. В центре бруска просверлил центрирующее отверстие для корончатого сверла.

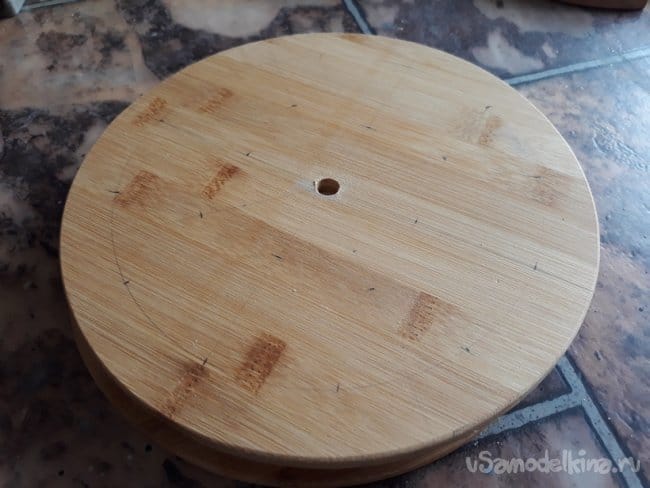

В основании катушницы, в центре просверлил точно такое же отверстие.

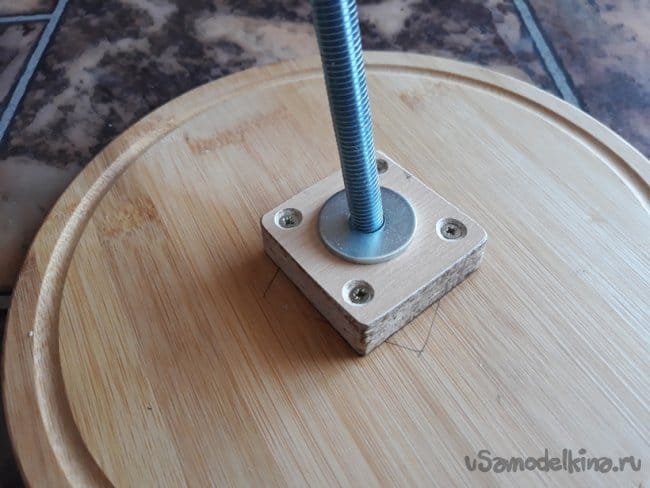

Далее брусок закрепил на клей ПВА и саморезы в центре основания.

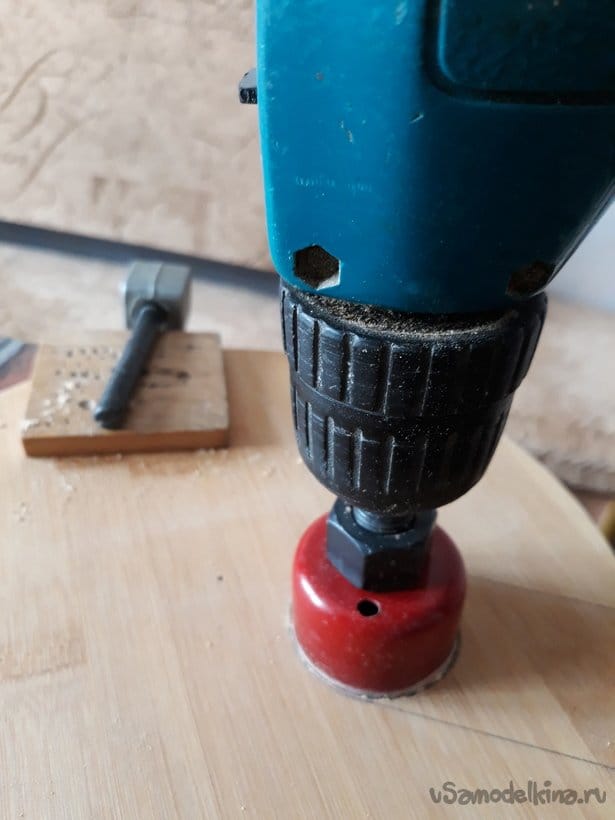

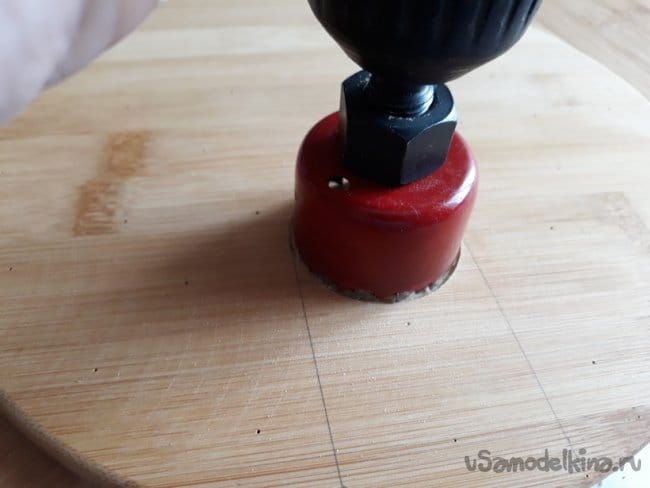

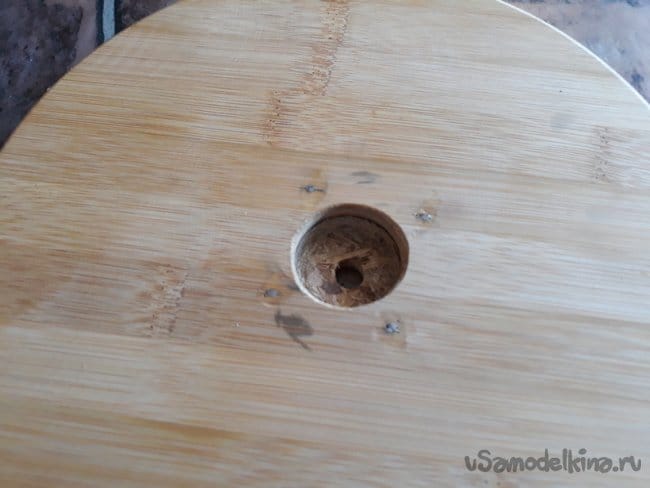

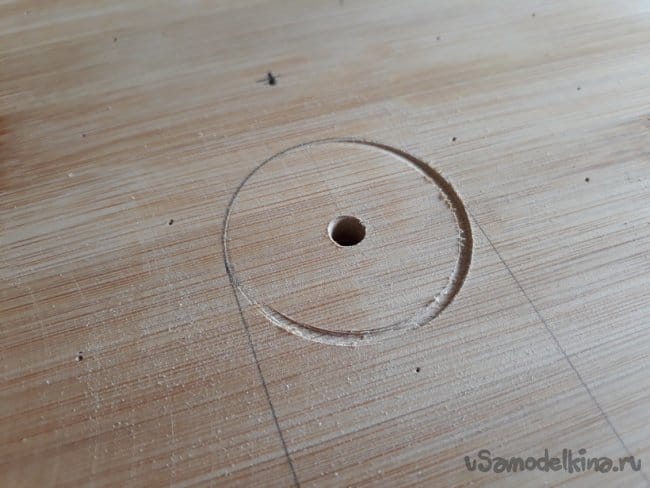

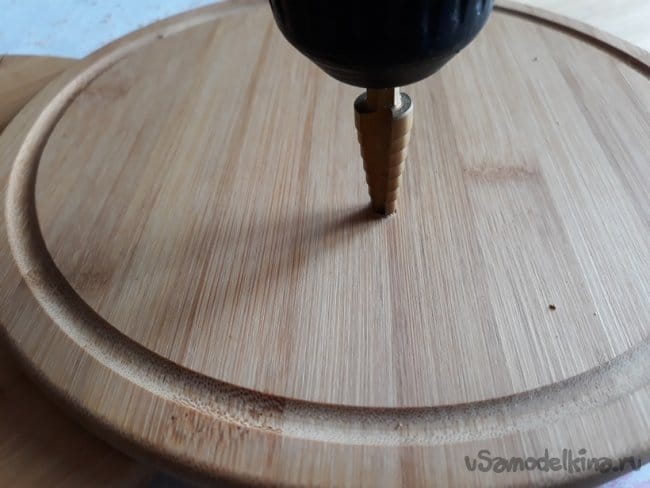

С тыльной стороны корончатым сверлом диаметром, позволяющим свободно проходить увеличенной шайбе на 10 мм, просверлил отверстие глубиной 24 мм.

Затем направляющее отверстие рассверлил до диаметра 10 мм, для прохода направляющей шпильки с резьбой М10.

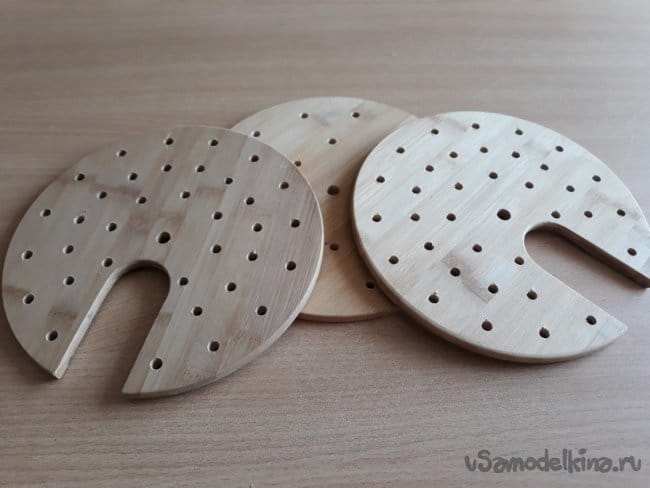

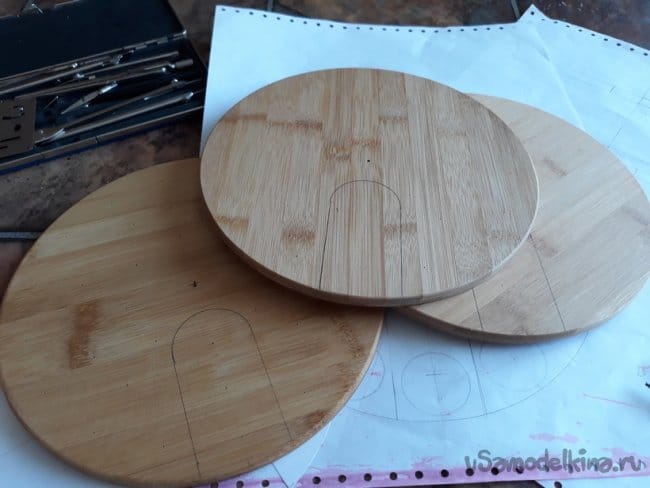

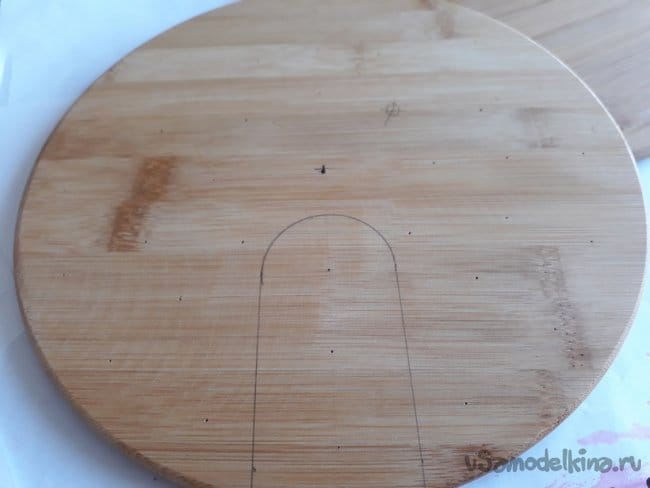

Произведя разметку паза на основаниях второго и третьего ярусов, а также на крышке, просверлил направляющие отверстия.

И корончатым сверлом сделал выборки.

Далее, лобзиком удалил оставшееся согласно разметке.

Центральное отверстие на этих основаниях и крышке просверлил отверстия диаметром 10 мм.

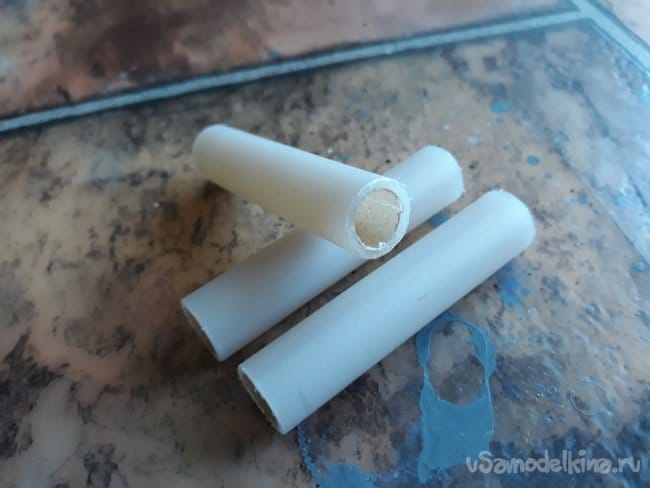

Из пластиковой трубки с внутренним диаметром 10 мм, нарезал три детали по 70 мм длинной.

Для удобства переноса задуманной катушницы, из ручки бытового поршневого вантуза и толстой катушки, решил сделать удобную ручку для этой цели.

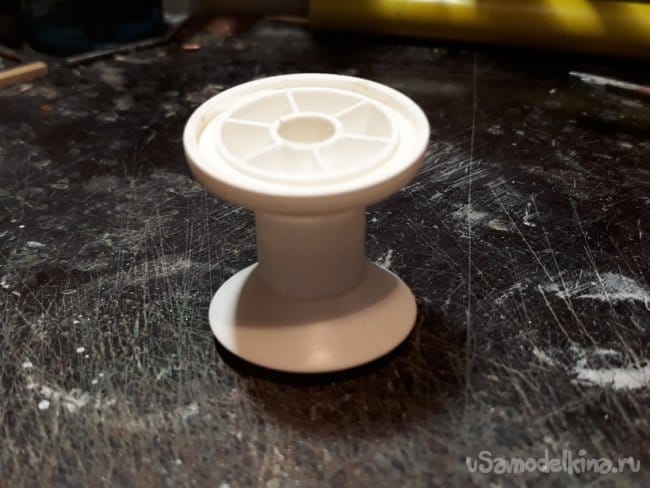

Пустая (толстая) катушка.

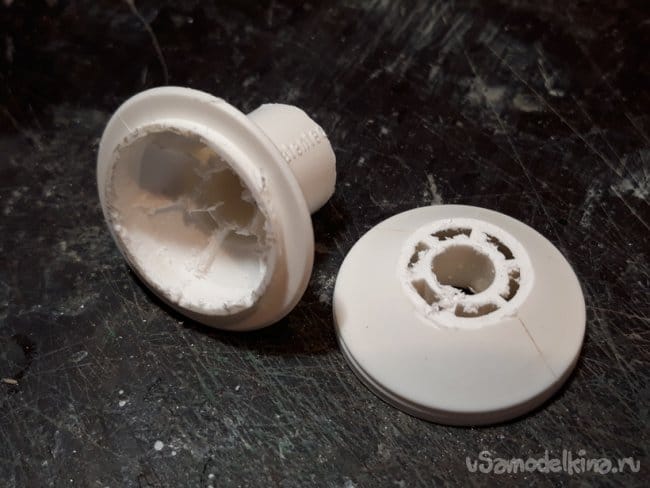

Распилил ее как показано на

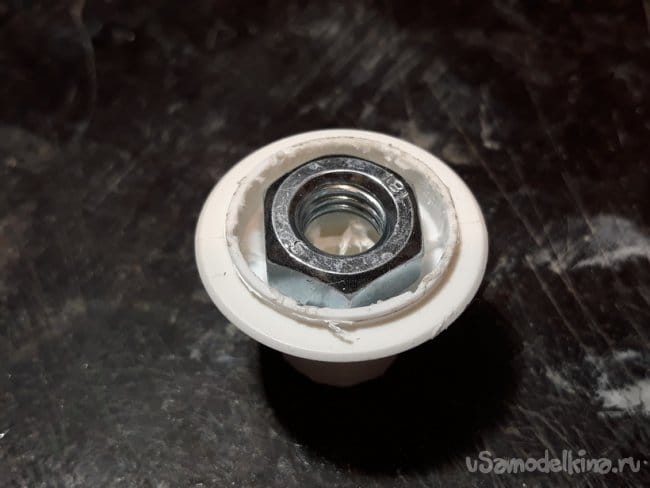

Убрал внутренние перемычки, так что бы вошла гайка на М10.

Для удержания в нужном положении центровал ее шпилькой и проклеил стержнем из термо-пистолета.

Ручку вантуза.

Расклепал.

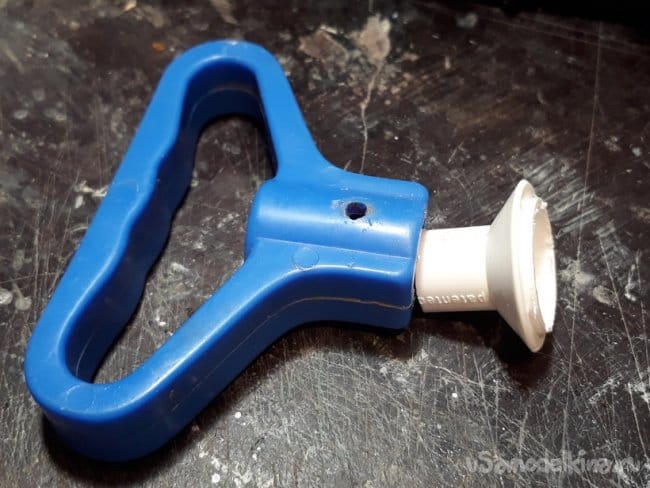

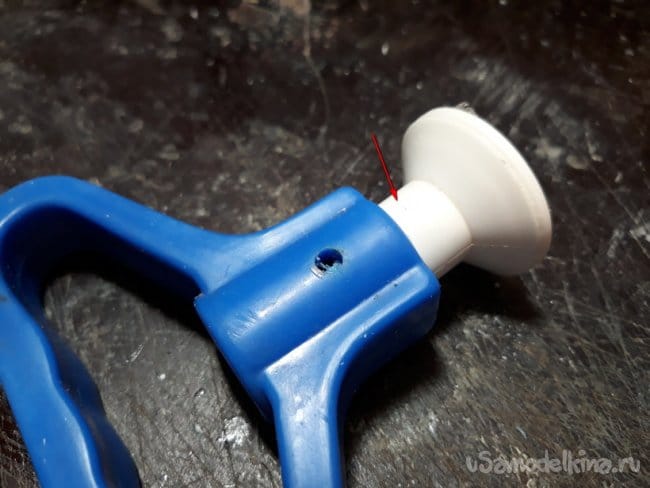

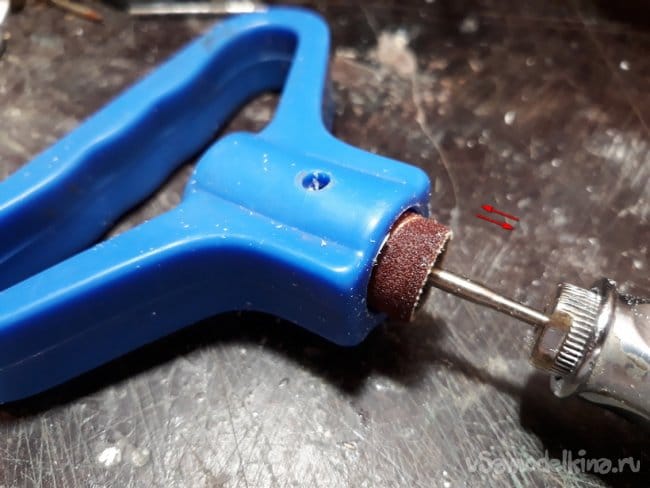

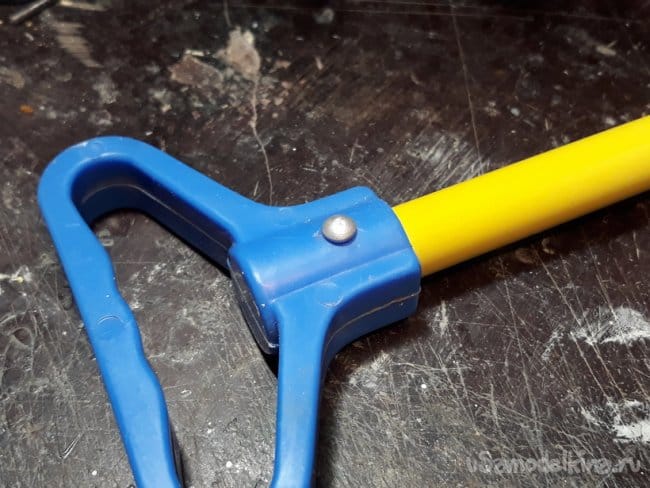

Посадочное отверстие ручки чуть-чуть расточил бормашинкой.

Пока импровизированная гайка не встала плотно на свое место.

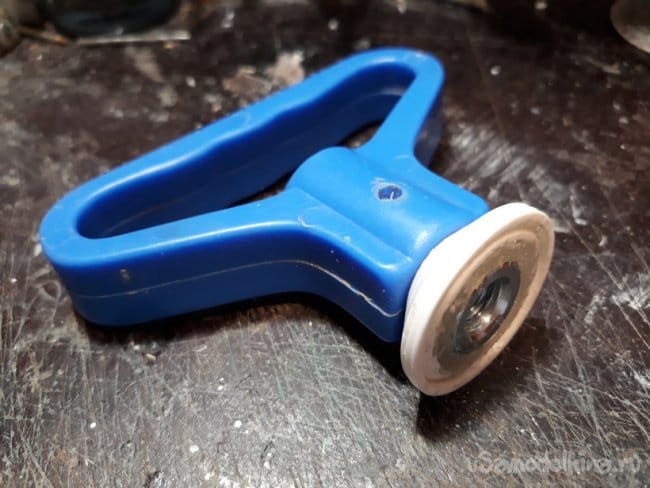

Далее гайку посадил на суперклей «Секунда». Но, кто считает, что этого мало, ее можно заштифтовать.

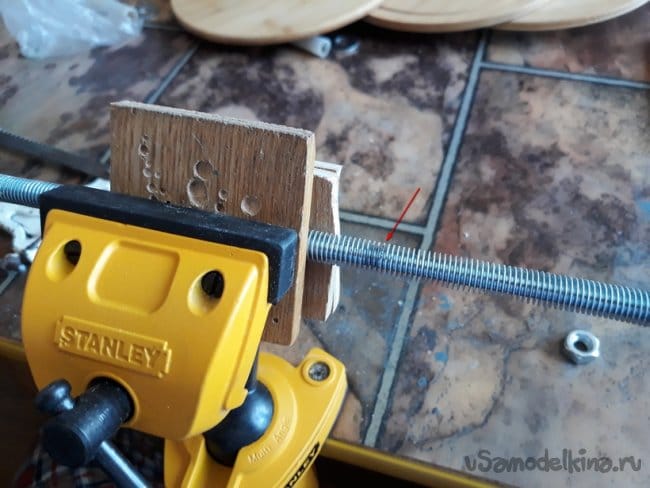

От шпильки с резьбой М10, сложив вес высотные размеры, отрезал нужную длину. Я, отрезал с небольшим запасом. Так на всякий случай.

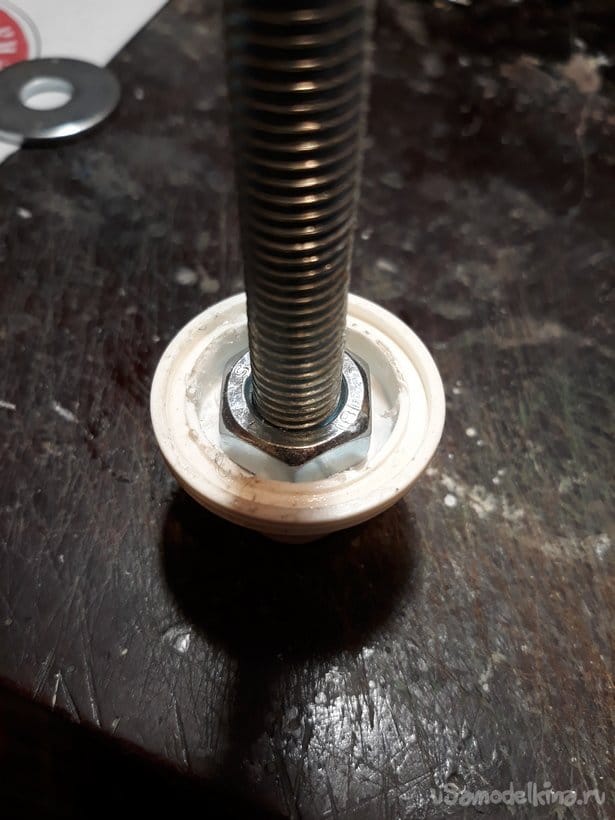

В нижней части шпильки зафиксировал гайку на М10 при помощи клеевого пистолета.

Следующим шагом предпринял предварительную сборку всей конструкции. Что бы все подогнать и устранить неточности.

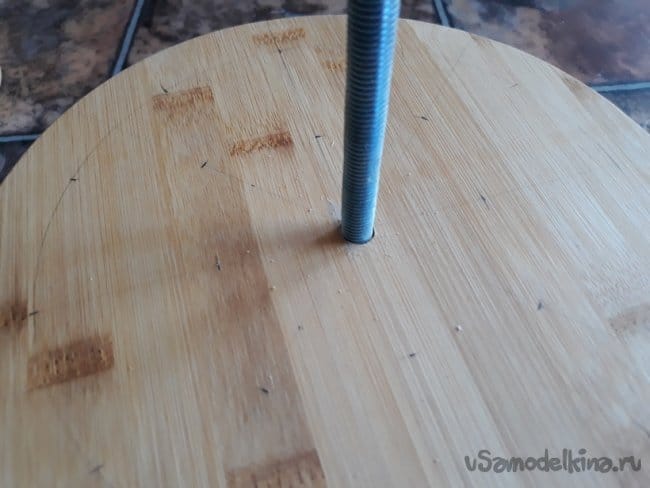

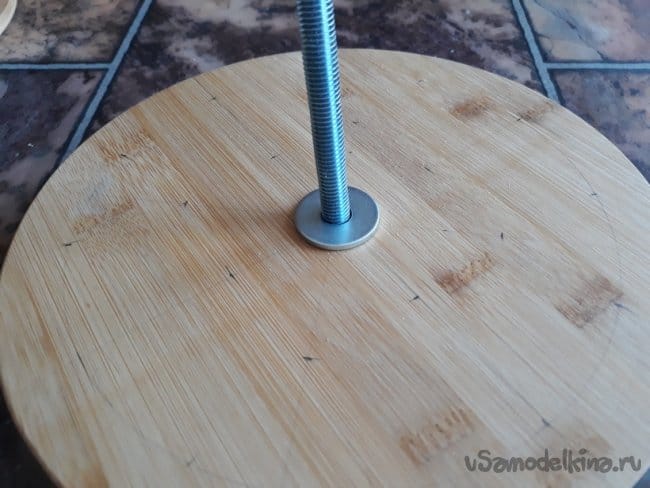

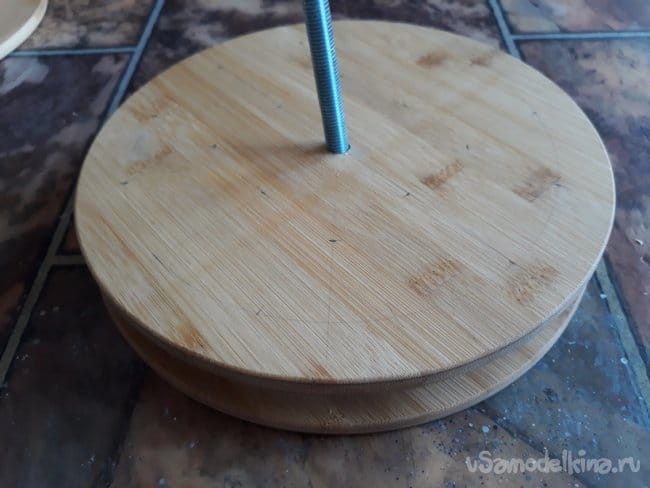

На шпильку надел гайку, затем надел нижнее основание.

Потом опять шайбу.

Далее основание первого яруса.

Затем, шайбу. Пластиковую трубку с шайбой сверху.

Потом основание второго яруса.

Далее, все повторяется, опять шайба, трубка, шайба и основание третьего яруса.

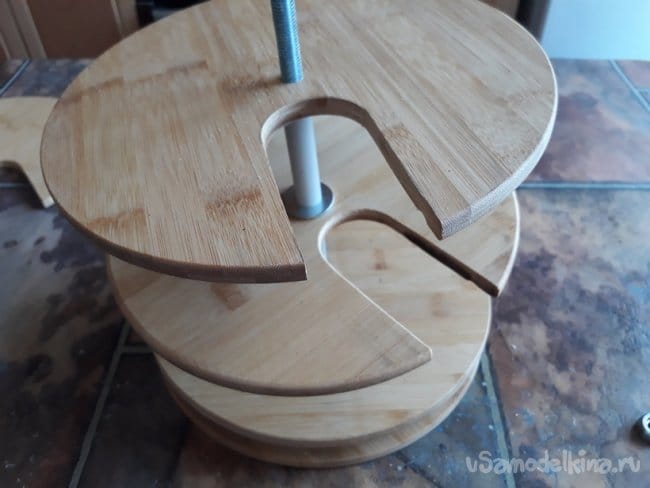

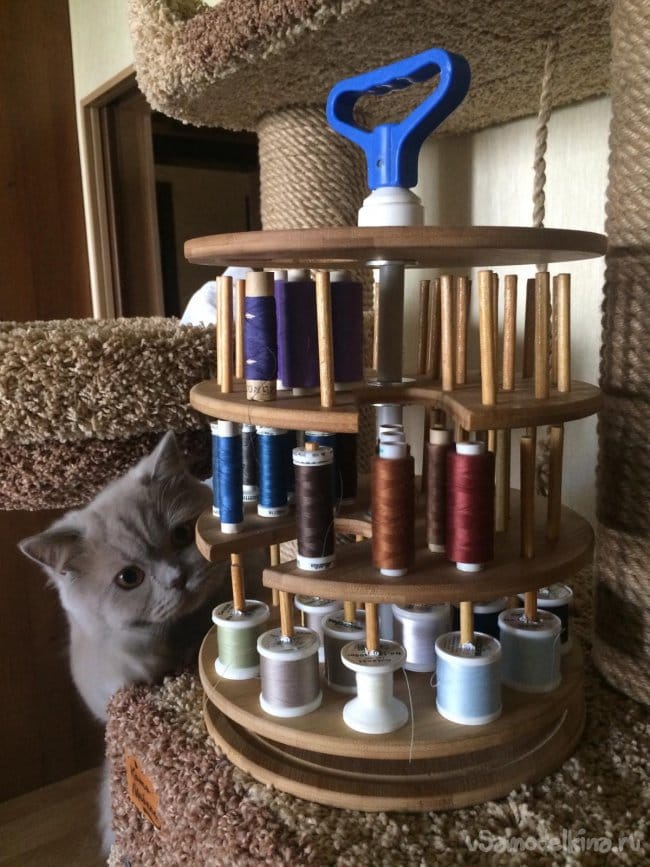

Потом повтор предыдущего шага, только сверху крышка, которая фиксируется гайкой и контргайкой, которая находится в ручке. Получилась вот такая конструкция.

Из фото видно, что шпильку взял с запасом по длине. Необходимо ее укоротить на высоту гайки. Для Этого собственно и была проведена предварительная сборка конструкции.

Усилие затяжки контргайки регулирует остойчивость всей конструкции, а также легкость поворотов основания каждого яруса. Это выбирает каждый для себя сам.

До завершения конструкции осталось совсем немного – изготовить и установить направляющие для катушек.

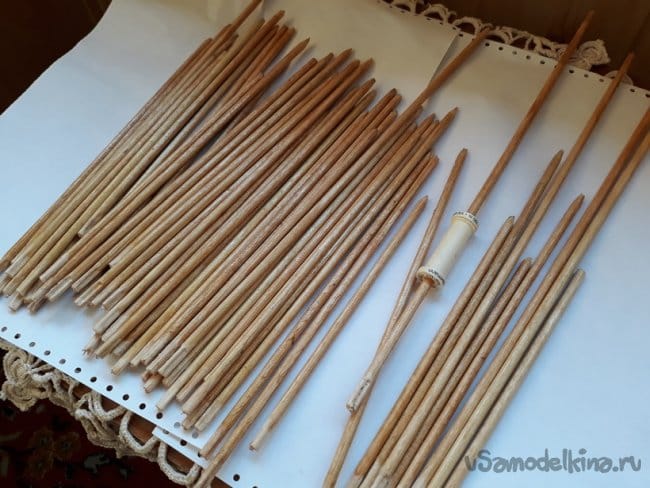

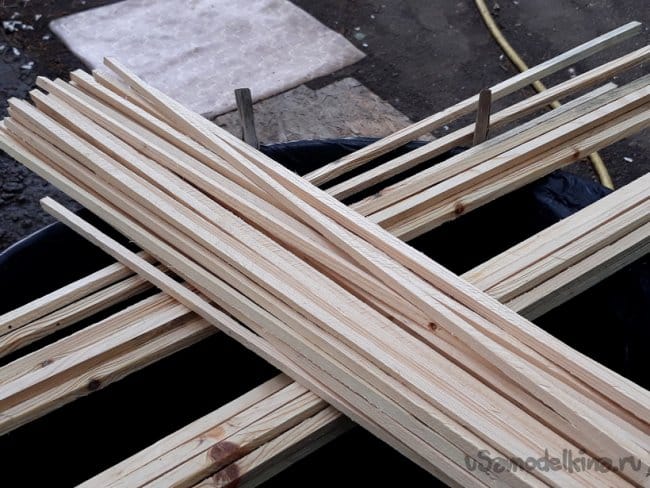

Как я не пытался найти, что-то подходящее направляющие, уже в готовом виде, у меня ничего не получилось. Поэтому было принято решение изготовить самостоятельно. Не мудрствуя лукаво, сделал из того, что было под рукой – хороший сосновый брусок. Напилил квадратных реек (8 х 8 мм). Напилил с запасом.

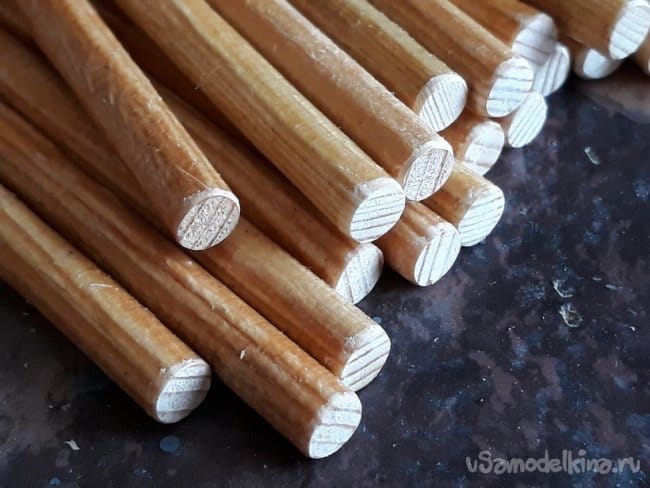

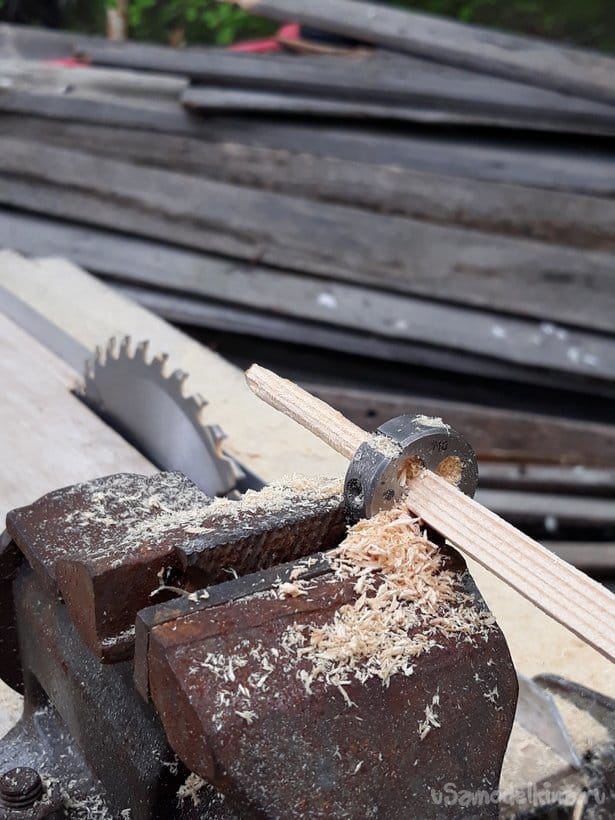

Затем заточил один конец рейки, как карандаш (для захода в плашку), а второй конец под цилиндр, что бы можно было зажать в патроне дрели. Зажав плашку М8 в тиски, прогнал напиленные рейки через нее.

Потом, естественно за шкурил их убрав последствия обработки.

И вскрыл паркетным лаком.

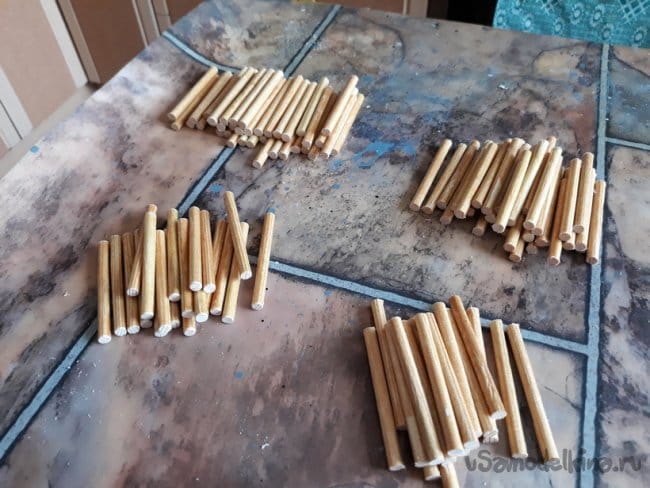

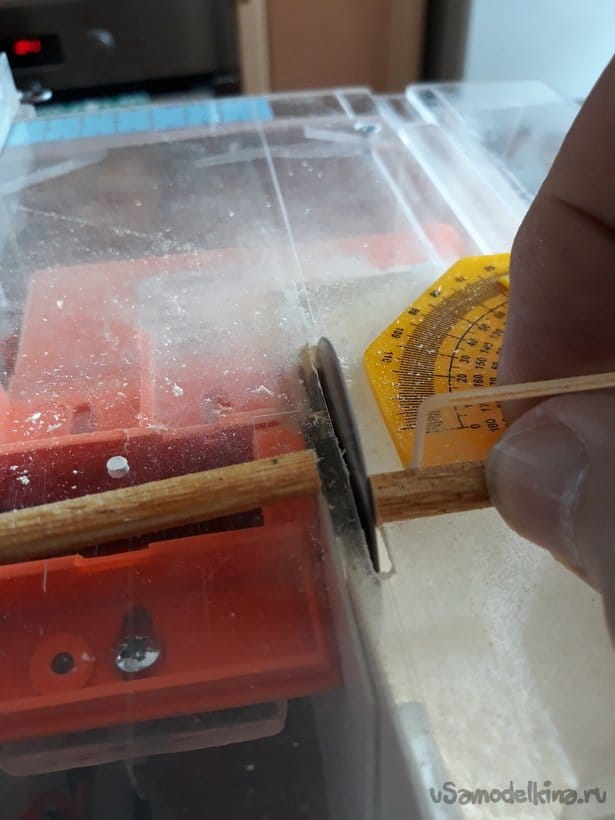

Отобрав наиболее хорошо получившиеся в достаточном количестве. Произвел распил по 70 мм в количестве 100 (96) штук.

Далее обработал концы направляющих под фаску.

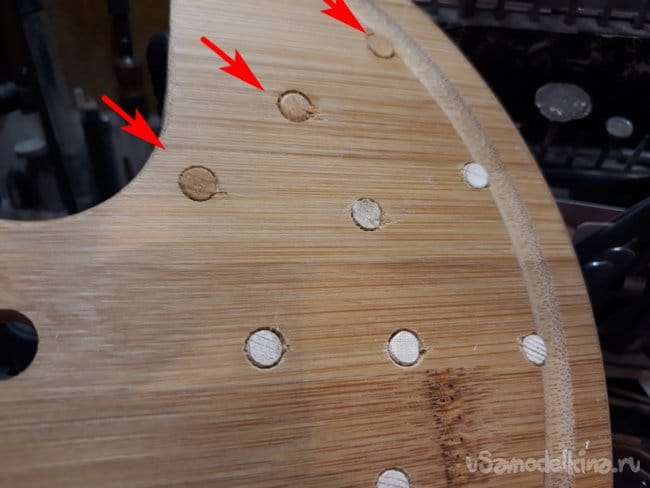

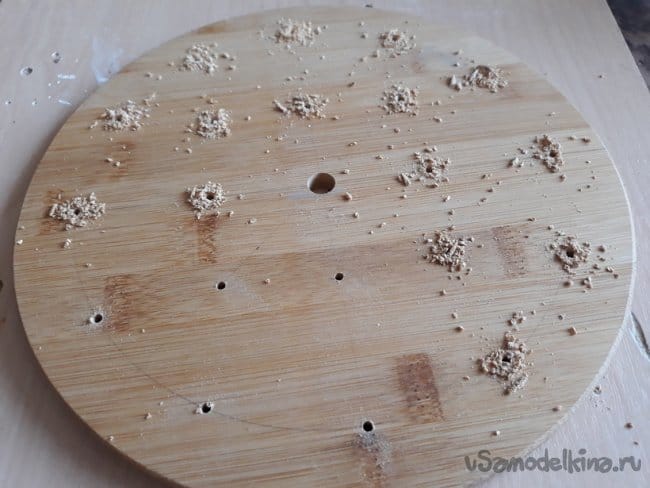

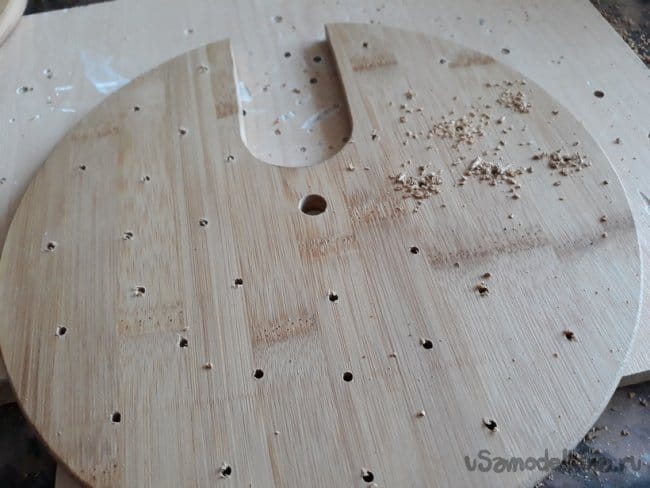

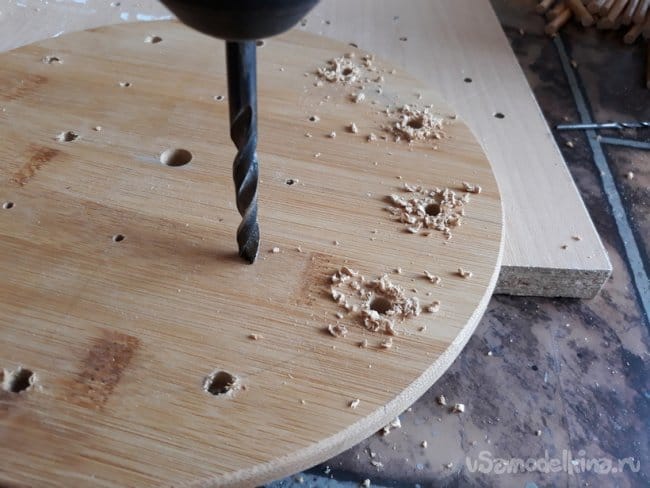

Затем по сделанной ранее разметке произвёл предварительное сверление отверстий, меньшим диаметром сверла, под направляющие для катушек. А, затем уже большим сверлом по диаметру направляющей. И снял фаску.

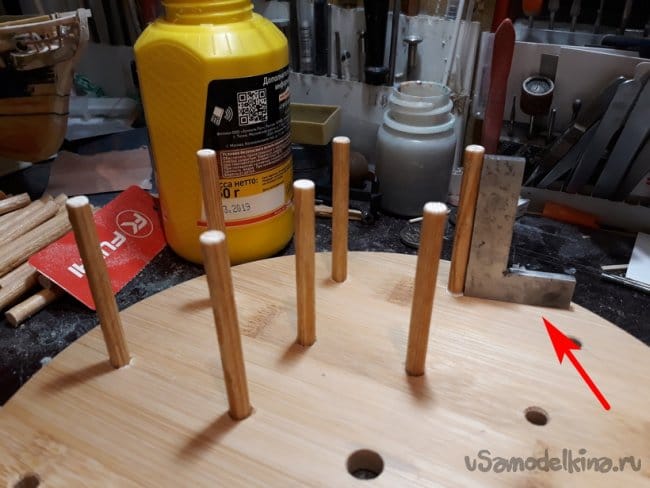

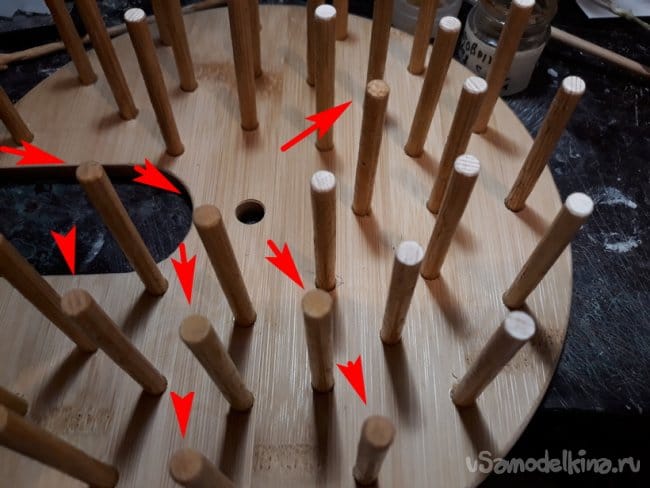

Далее установил направляющие на место. Устанавливал на клей ПВА, выставляя каждую направляющею по углу.

С низу все это выглядит так.
[/center]
А, это уже почти готовые основания ярусов.

Затем катушница была собрана.

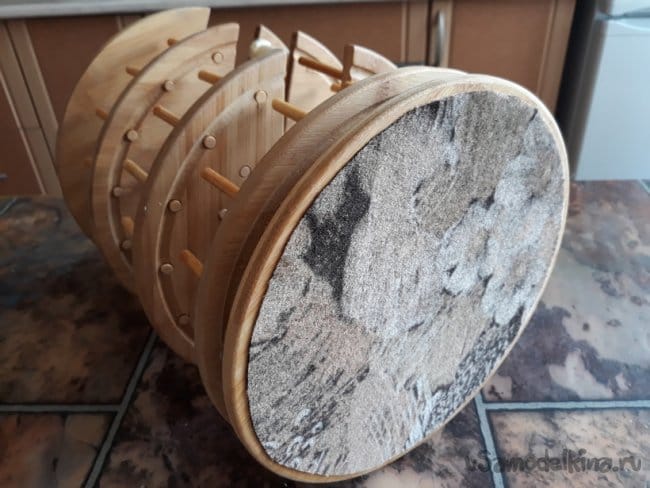

После сборки на нижнее основание на клей ПВА приклеил кусок ткани по форме основания.

И последний штрих. Изготовил кожух на ручки, для более эстетического вида всей конструкции. Кожух просто закрывает гайку и контргайку на крышке катушницы.


Ну вот собственно и все.
Да, чуть не забыл. В качестве совета. Что бы защитить катушницу от пыли и любопытных,

Советую сделать чехол.

Смотрите, критикуйте, советуйте, спрашивайте.
С уважением, Старпом
