    Переносная солнечная мини электростанция


    Здравствуйте самодельщики. Все больше людей испытывают нужду в портативном источнике подзарядки для своих гаджетов. Если нравится рыбалка, охота и туризм, можно собрать Power Bank. это не что иное как внешний аккумулятор в виде дополнительного источника зарядки.
    Еще его называют мобильным потому, что данное устройство вполне способно заряжать любое мобильное или цифровое устройство без подключения к сети. Отличия внешних аккумуляторов друг от друга лишь по емкости, выражаемая в миллиампер-часах (мАч), которая по сути является самой важной характеристикой любого внешнего аккумулятора.

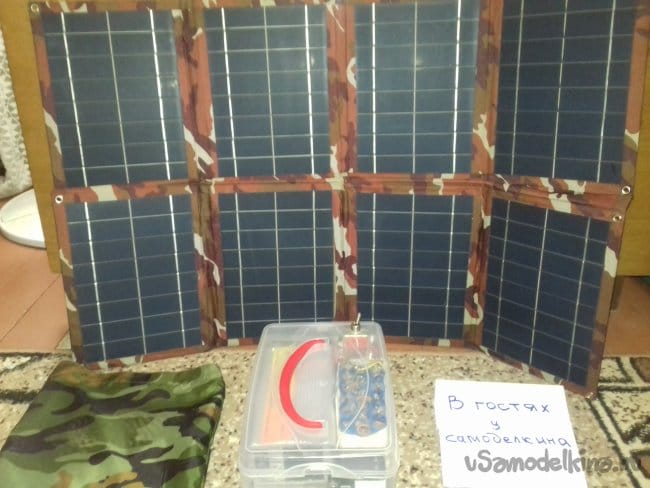

    Переносная солнечная мини электростанция

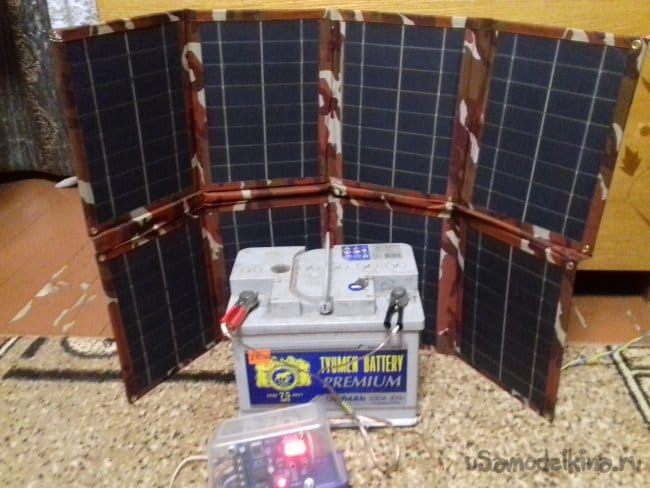

    Можно собрать и с солнечными панелями зарядку, которая в тоже время очень экономичная и удобная.

    Я не стал собирать такой мощности, для похода он тяжеловат.

    Попробовал скромнее.



    Особенно напрягаться не стал. Что бы я сейчас не изобретал, лучше и легче промышленных образцов не получится, а в походе каждый грамм на вес золота. Это касается контроллера заряда-разряда , корпуса, преобразователя и т д. Солнечная батарея выносная.
    Ну а чтобы картина получилась маслом, внедрил преобразователь напряжения на 220 вольт. Получилась переносная мини солнечная электростанция.

    Для реализации проекта я применил:
    1 пластиковый корпус (школьные принадлежности)
    2 аккумуляторы литиевые 18650
    3 контроллер заряда-разряда
    4 солнечная батарея (складная 47Вт)
    5 преобразователь с 12 на 220В
    6 штекерный разъем
    7 вольтметр
    8 расходные материалы
    9 переключатель 2шт

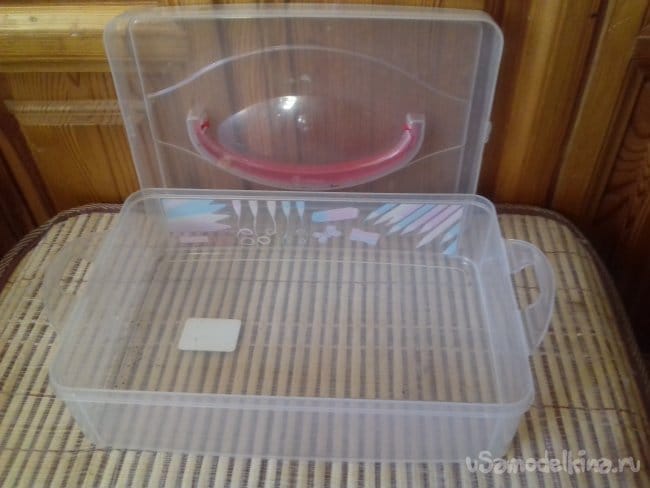

    Пластиковый корпус был выбран не случайно, он легко открывается, прозрачный, легкий, вместительный и удобный ( присутствует ручка для переноски)

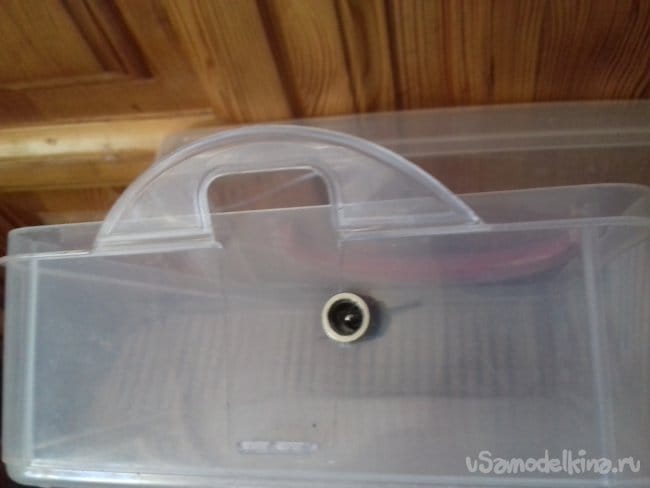

    Просверлил отверстие и установил разъем. Будет возможность заряжать и скачивать напряжение 12 В

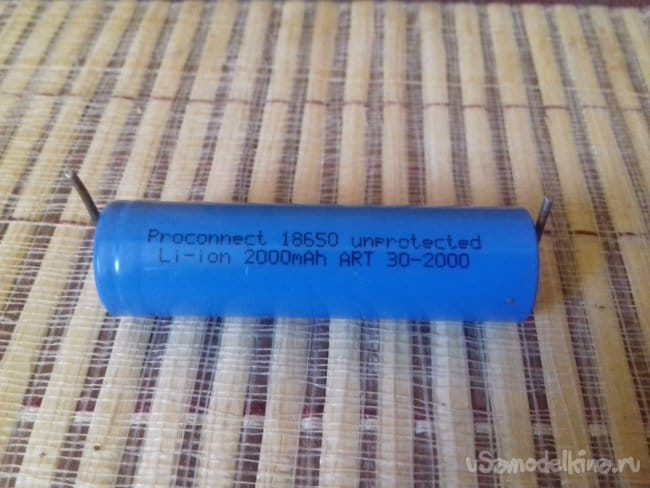

    Взял аккумуляторы литиевые 18650, Вес подходящий, не габаритные, а главное их у меня много. Минус у них – стоимость.

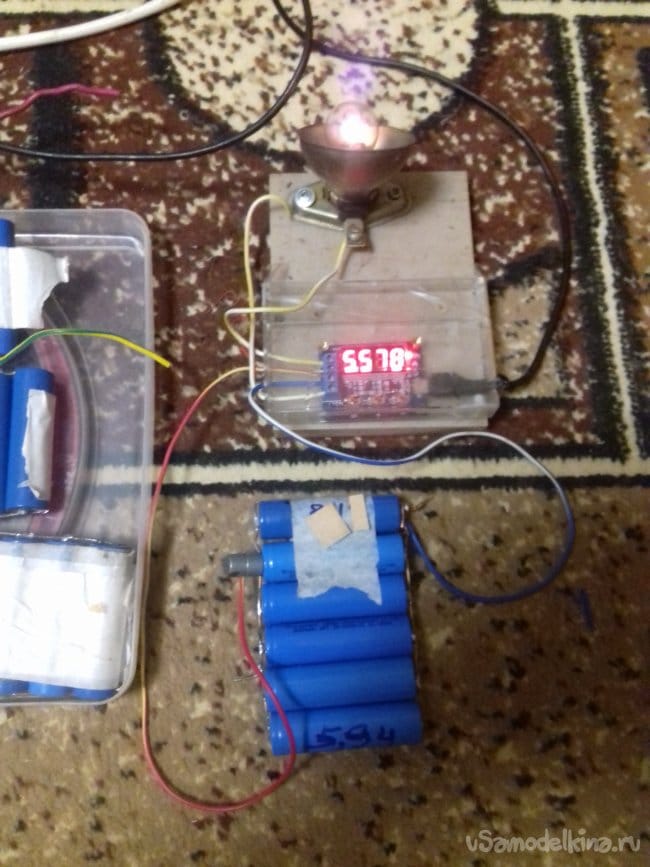

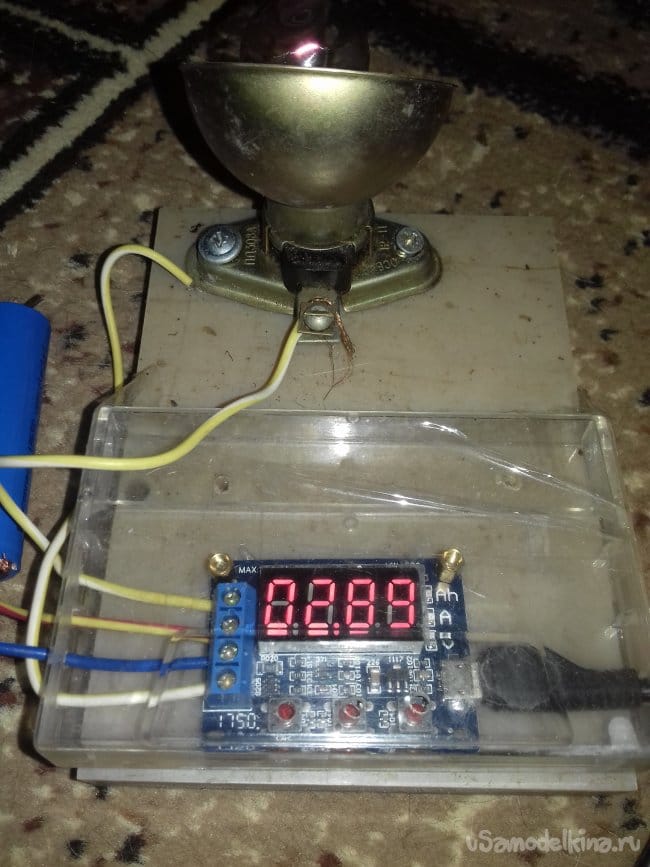

    конечно заявленные параметры не соответствуют истине, как на том заборе … Даже с одной партии разброс по емкости ощутимый. Для начала каждый зарядил и разрядил проверяя емкость тестером измерителя емкости батарей аккумулятора ZB2L3. Задачка скажу длительная.

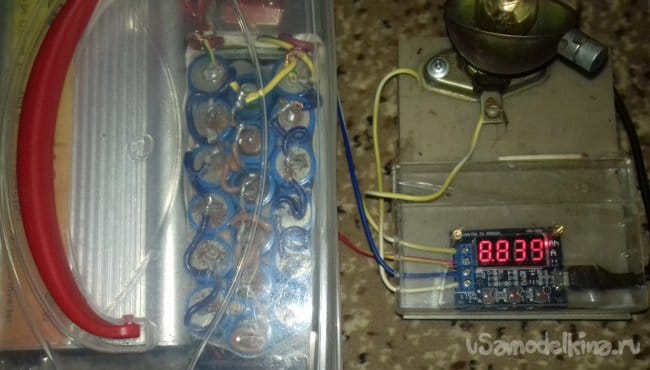

    Потом собрал в группы с более менее одинаковыми параметрами и еще раз перепроверил

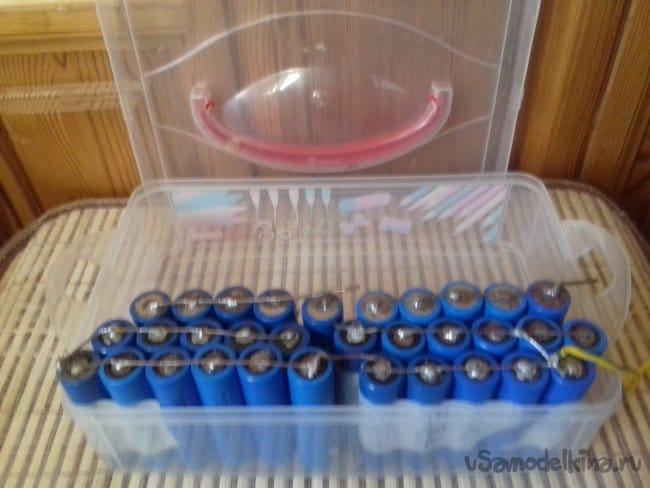

    Примерил количество к объему коробочки, как то многовато

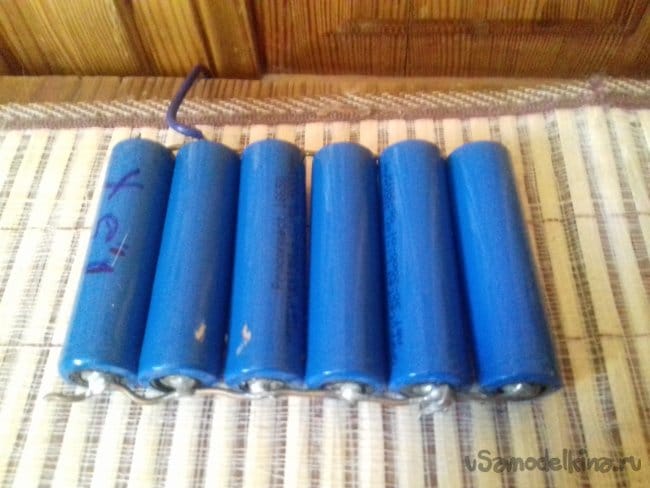

    А вот так мне нравится да и будет легче

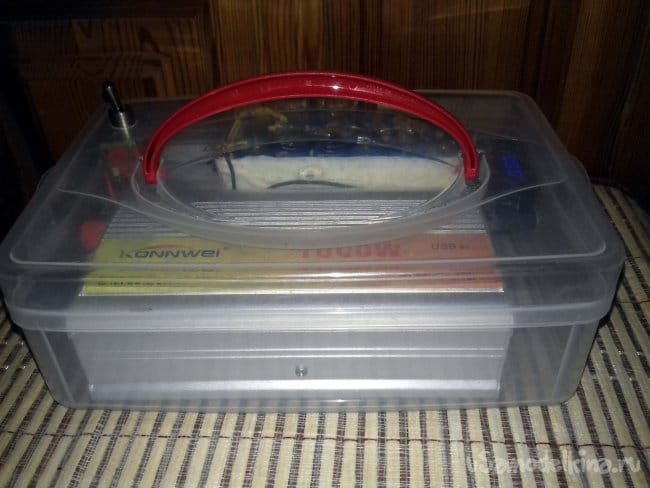

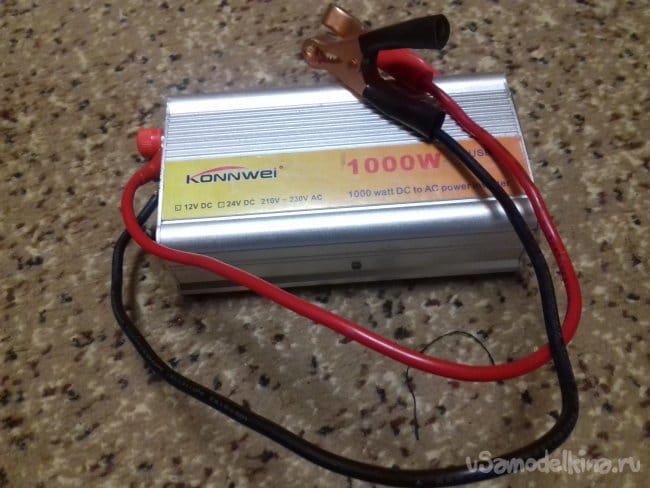

    Находим место для преобразователя, в нем есть выход на 220 и 5 вольт

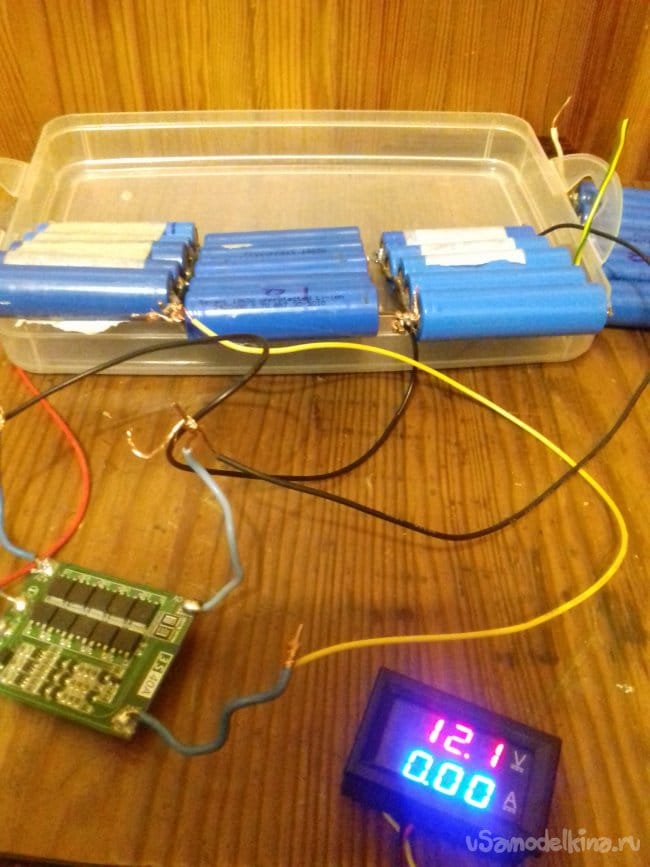

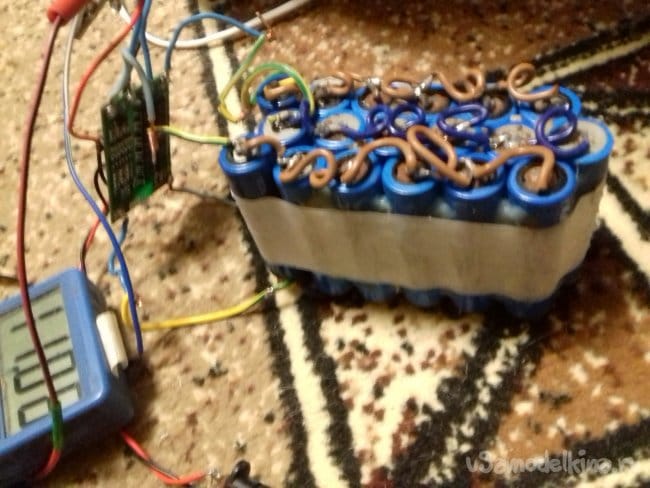

    и приступаю к упаковке. Для начала распаял аккумуляторы приладил контроллер с боку и обмотал скотчем для изоляции от корпуса преобразователя. Еще раз заряжаю и разряжаю для фиксации емкости.

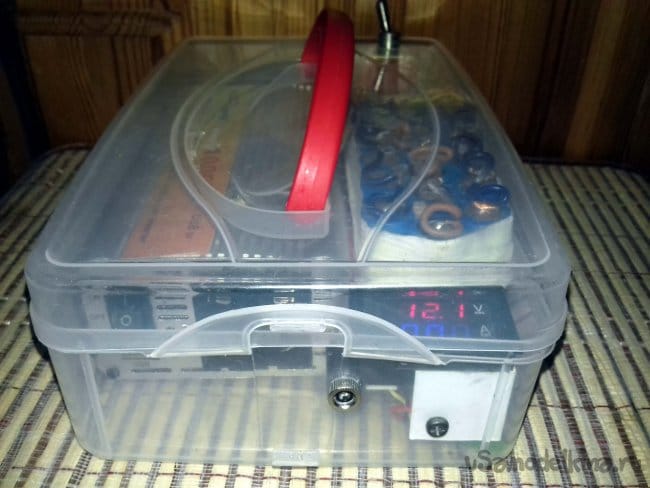

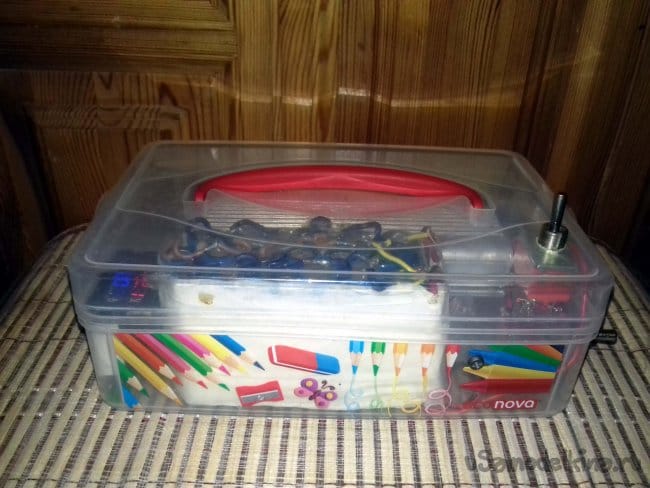

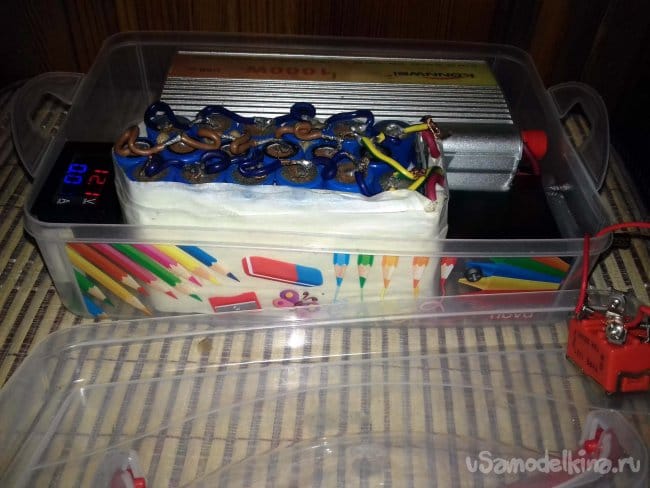

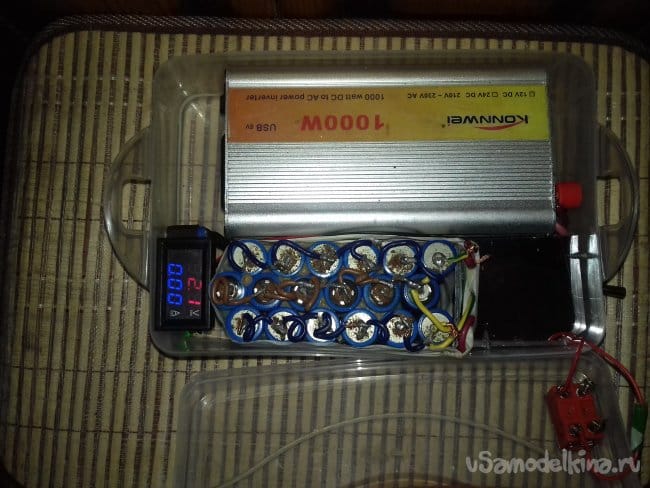

    Вот что вышло, коробочка закрылась



    Тумблеры 10 ампер, один включает преобразователь, другой вольтметр

    Емкость не большая, но работает без потери напряжения

    Проверяем изделие , огонь! И лампочка горит, и электроинструмент включается, телефон заряжается, можно перемолоть кофе, охладиться вентилятором.

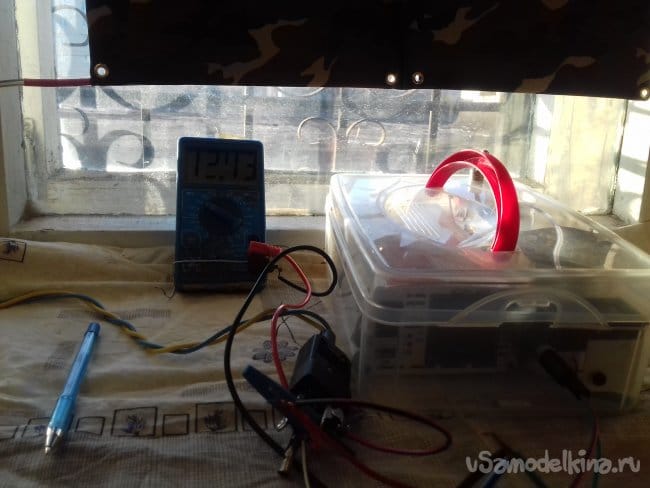

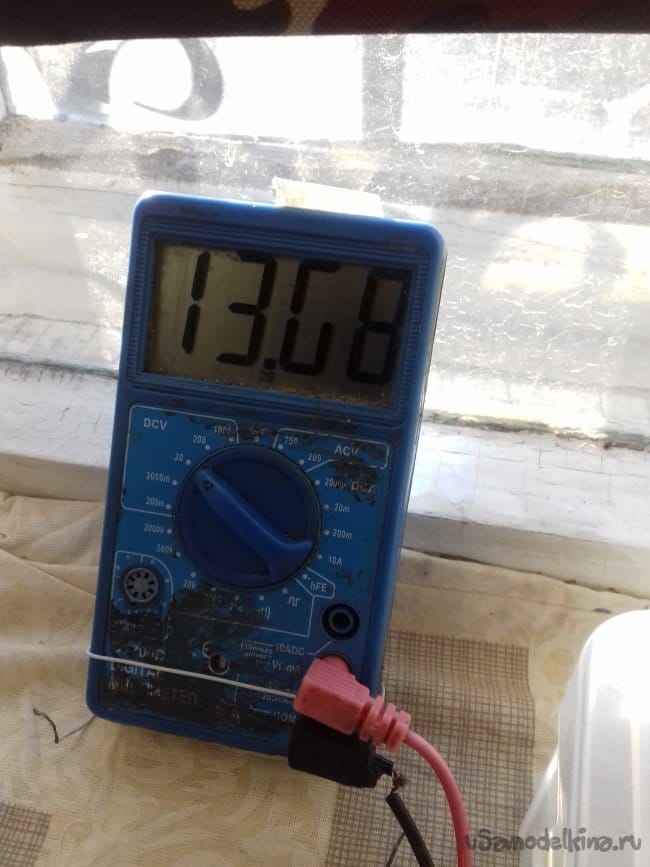

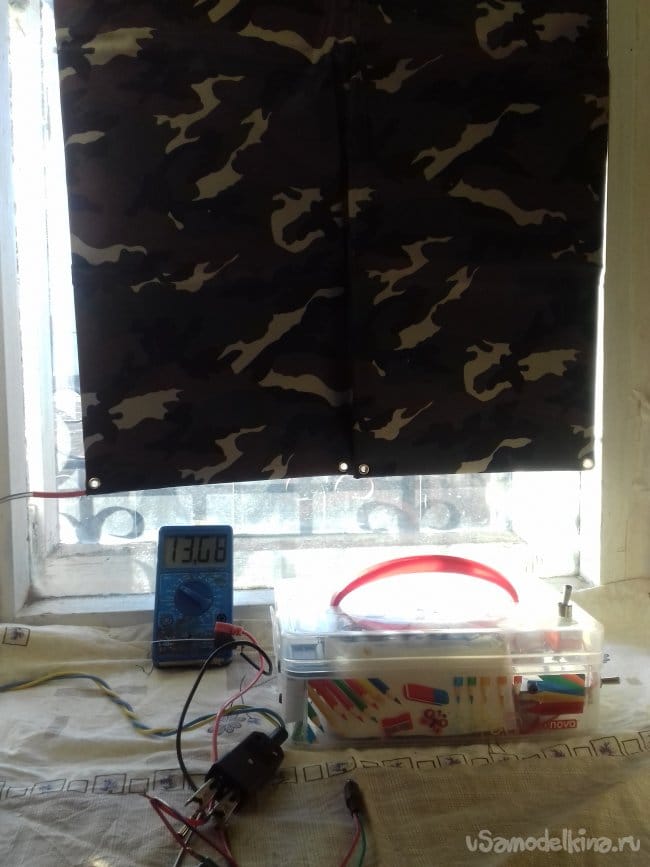

    В солнечную погоду и пробую заряжать от солнечной батареи, все работает, зарядка идет



    В солнечную погоду и пробую заряжать от солнечной батареи, все работает, зарядка идет
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Power Bank с зарядкой от выносной солнечной панели

    7.9
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.4
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.8
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.37 из 10 (голосов: 9 / История оценок)

    Добавить комментарий

    27 комментариев
    Новий Стандарт
    yzhik,
    Помню цифровые боятся переменного высокого напряжения особенно если не той диапазон переключить, а еще хуже комутационная перемена напряжения. Ну если барабан и контакты проверены, то скорее схема прогорела. На следующий раз надо предохранители ставить на вход
    Понял квантовую механику - гений
    yzhik Автор
    Новий Стандарт,
    Он громко свистнул и на экране остались нули.Напряжение было примерно 280 в, частота, не хочу врать - высокая
    Новий Стандарт
    yzhik,
    " Я посадил высокой чистотой когда готовил статью преобразователь с 12 на 220 . Он включается и показывает нули "
    Не совсем понял вопрос, возможно там просто отошли контакты щупов, новые щупы надо, или на барабане переключателе отходят контакты или же они окислились,надо розобрать, почистить внутри
    Понял квантовую механику - гений
    yzhik Автор
    Новий Стандарт,
    Этот приборчик ветеран,пойдет на покой. Как исправить другой. Я посадил высокой чистотой когда готовил статью преобразователь с 12 на 220 . Он включается и показывает нули. Что посоветуете в этом случае?
    Новий Стандарт
    yzhik,
    Его подлечить надо, щуп запаять, перемотать, шину экрана прижать, ато табло плохо показывает, хорошо прочистить спиртом или водкой, всеравно вы кофе пьете

    Понял квантовую механику - гений
    yzhik Автор
    Новий Стандарт,
    А какой Русский да не ПЬЕТ ... кофе? А мультиметр старенький, циферки не все пробиваются, его не чистить а выбрасывать пора. Обязуюсь с гонорара купить новый.-)
    Новий Стандарт
    yzhik
    Хотел еще риторически спросить зачем вам кофе, ежели вы паралельно тонометр носите, скорее боитесь дабы давление не выросло, так тогда и кофе не надо брать, оно же повышает давление. Вот еще, незнаю может это только мне показалось, но почему вы не почистите свой мультиметр от грязи ?
    Вот:

    Понял квантовую механику - гений
    yzhik Автор
    Новий Стандарт,
    Согласен с вами, но задумка универсальная и в пеший поход, и в мото. и на дачу и т д
    Валерий
    Цитата: Новий Стандарт
    кофе можно растворимое,

    Вот правильно написано!!! Тоже считаю, что растворимый кофе - среднего рода! ("оно").
    Але нови ностра алис!
    Новий Стандарт
    Перемолоть (и поджаривать тоже)) кофе следовало бы еще до похода, иначе вы таскаете в рюкзаке лишний вес: кофемолку, а значит и инвертор, кофе можно растворимое, тонометр (бывает маленький на батарейках), ну а планшет, ноутбук как по мне так вообще в походе не нужны, ведь экраны есть у всех фотокамерах или мобилках
    Понял квантовую механику - гений
    boyfox
    Прозрачный корпус все портит.
    yzhik Автор



    Иван_Похмельев,
    Вес 3.700 это вместе с солнечной батареей
    Иван_Похмельев
    Для этого устройства следовало бы указать основные параметры: массу, габариты и ёмкость (А•ч).
    Korolev
    yzhik,
    просто я вижу этот проект в таком свете-)
    Как на фото?  smile
    yzhik Автор
     Korolev,
    просто я вижу этот проект в таком свете-) scratch
    Korolev
    yzhik,
    Хорошо, поеду на велосипеде-)
    На таком:
      smile
    yzhik Автор
    Korolev,
    Хорошо, поеду на велосипеде-) clapping
    Korolev
    yzhik,
    Как вариант, знак аварийной остановки. из пенала достаешь, расскладываешь
    Вариантов может быть множество, вплоть до применения мотопривода от параболической антенны с системой отслеживания максимальной отдачи панели! Но я видимо несколько иначе понимаю условия пешего похода! Вес и габариты должны быть минимальными!  smile
    yzhik Автор
    Korolev,
    Как вариант, знак аварийной остановки. из пенала достаешь, расскладываешь, только не треугольник а прямоугольник
    Korolev

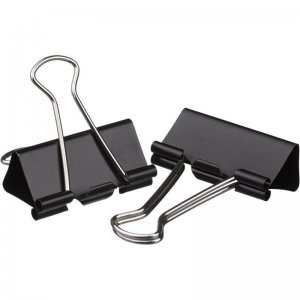

    А если серьёзно, то я тоже решал подобную проблемку, никак не додумывается лёгкая складная подставка для раскладной солнечной панели. Чтобы можно было выставлять панель максимально перпендикулярно солнечным лучам. Или из телескопических антенн замастырить, или места сгибов фиксировать канцелярскими зажимами для бумаг?
