    Небольшая печь под чугун/котелок из канистры (можно использовать как гриль)






    Всем привет, кто держит собак и живет в загородном доме знает, что им нужно готовить. Я своим варю ячневую кашу, изредка кукурузную или пшеничную крупу. Газа у нас в деревне нет, а домашние дровяные плиты заменил котел с радиаторами отопления. Собственно, эту печь я наскорую сделал для готовки собакам. Конечно, на ней можно готовить и себе, сюда легко ставится сковородка, чугун, кастрюля, чайник, да что угодно. Благодаря непосредственному контакту огня с посудой достигается наивысшее КПД, правда, на посуде потом будет сажа.
    Донышко чугуна заходит в саму печь, тем самым по эффективности нагрева значительно опережая кастрюли.

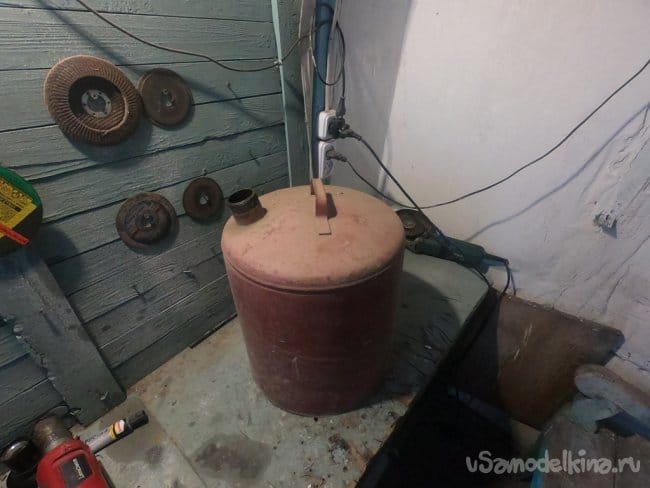

    Печь собрал из старой канистры странной цилиндрической формы. Все никак не мог найти ей применение, обычные канистры у меня есть, а эту берег много лет, в итоге надоело. Толщина стенки у этой канистры оказалась не менее 2 мм. Думаю, прослужит печь долго, докрасна она вряд ли когда-то будет разогрета, да и краска не даст ей быстро прохудиться. Печь имеет небольшие размеры, можно легко закинуть ее в багажник легковушки и взять на природу, топить можно палками, места в топке полно.

    Планируется поставить эту печь в курятнике, чтобы тепло не пропадало зря. Тепла выделяет немало, можно посмотреть, как вокруг растаял лед и снег.

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - ненужная цилиндрическая канистра (может кто видел такие?);
    - квадратные трубы (10Х10) для ножек;
    - листовая сталь для заслонки;
    - резьбовые стержни и гайки;
    - материал для колосников;
    - немного мягкой стальной проволоки;
    - кусок круглой трубы для дымохода и поддувала;
    - вентиляционная труба и угол 90 градусов;
    - жаростойкая краска.

    Список инструментов:
    - сварочный аппарат (электродный);
    - болгарка (УШМ 125);
    - толстый шлифовальный диск и отрезные;
    - дрель-шуруповерт (и самосверлящие саморезы).

    Процесс изготовления самоделки:

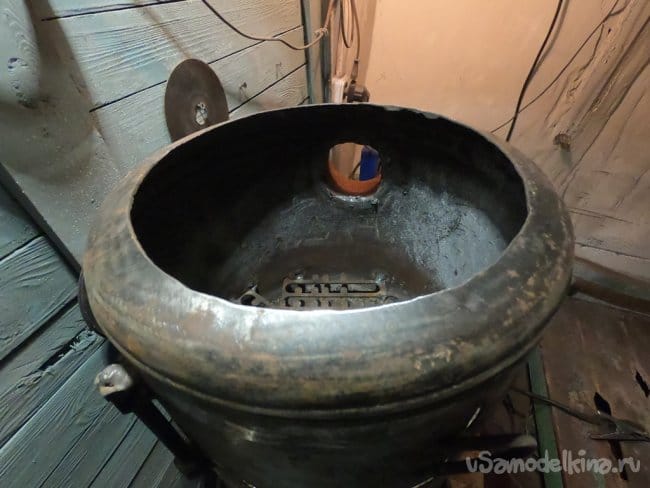

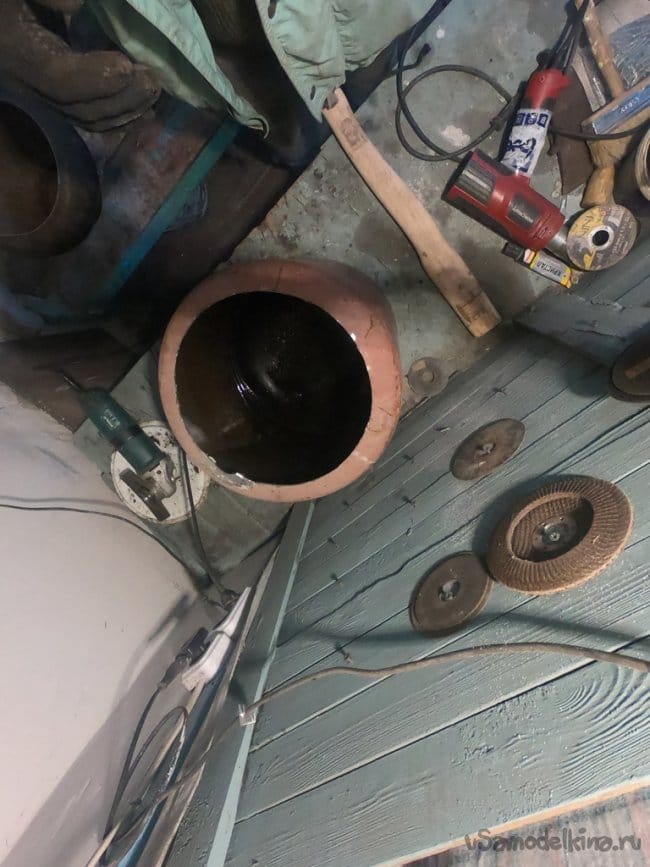

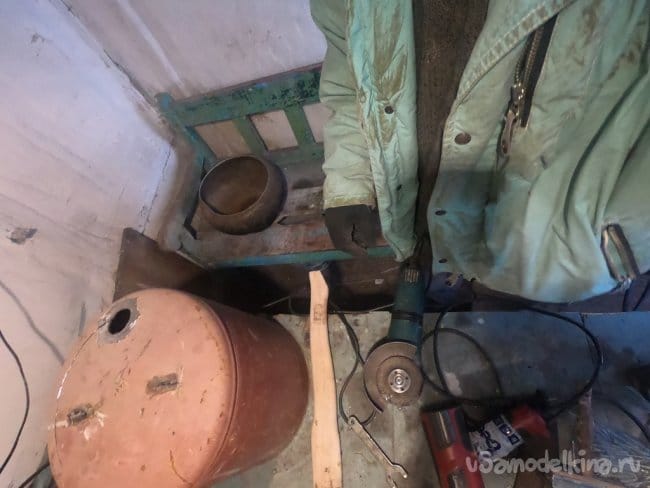

    Шаг первый. Отверстие под чугун

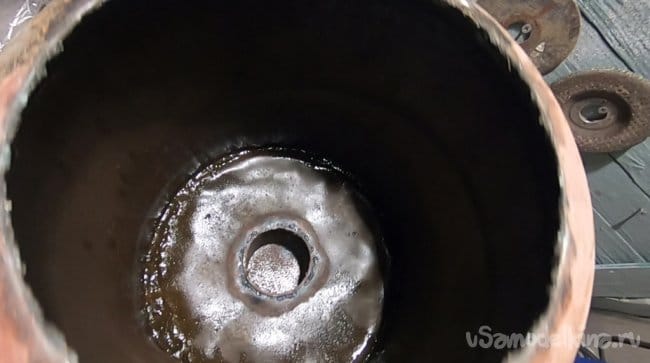

    Само собой, канистру перед работой я промыл, в ней оказалось какое-то масло. Приступил к резке, срезал ручку и горловину. По диаметру чугуна нашел какую-то крышку от кастрюли и обвел маркером. В итоге прорезал отверстие под чугун. Немного поработал шлифовальным диском, сгладил края и вот чугун зашел с минимальным зазором.

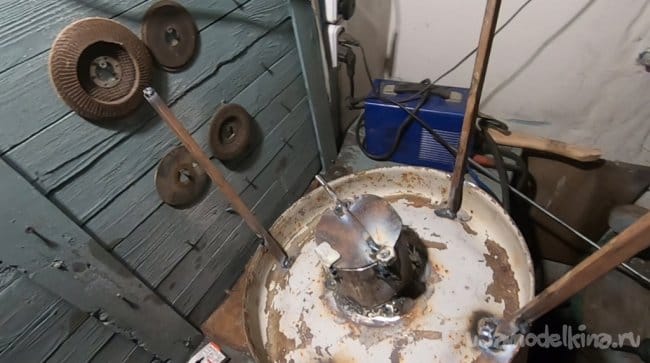

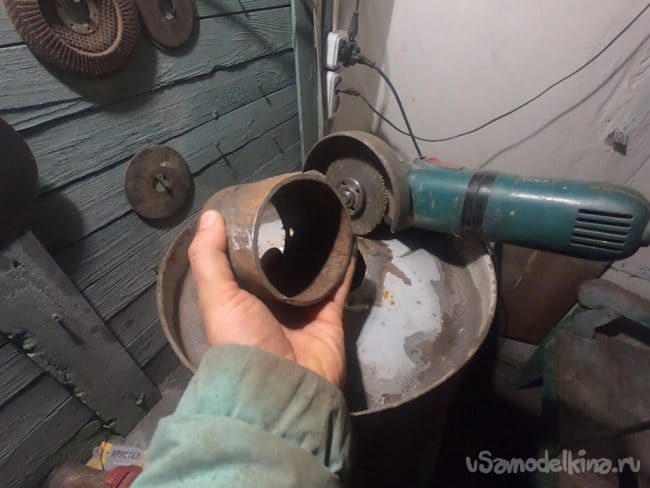

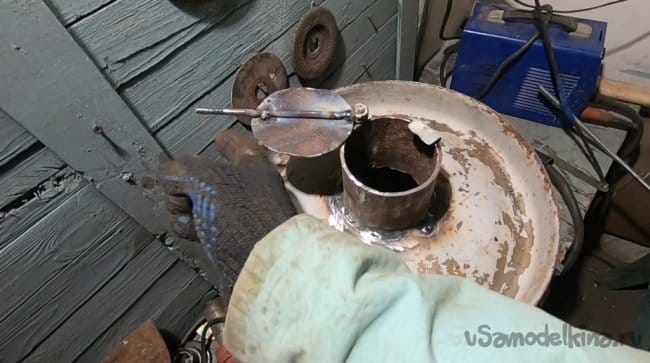

    Шаг второй. Поддувало

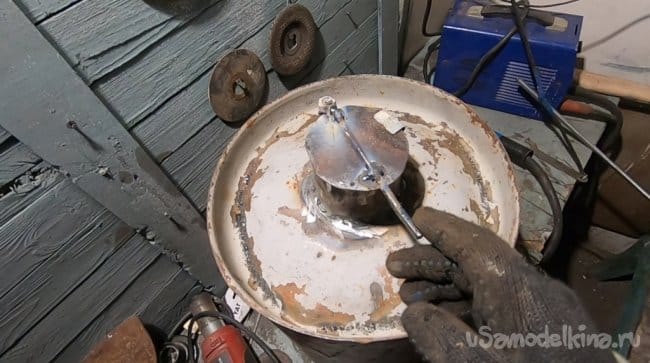

    Прорезал болгаркой отверстие и приварил ко дну кусок круглой трубы. Дно предварительно выгнул наружу с помощью молотка и бруска, оно было вогнуто внутрь. На трубу установил заслонку, навесил ее на болт и гайку, работает отлично. Этой заслонкой можно ограничить подачу воздуха, а еще через это отверстие высыпается пепел, печь чистить не нужно.

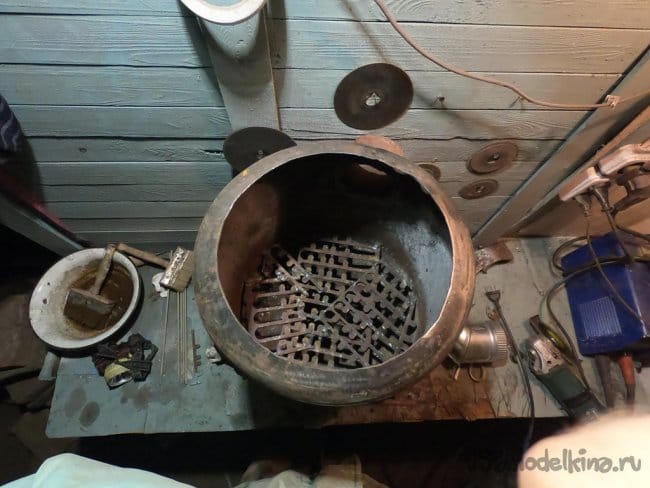

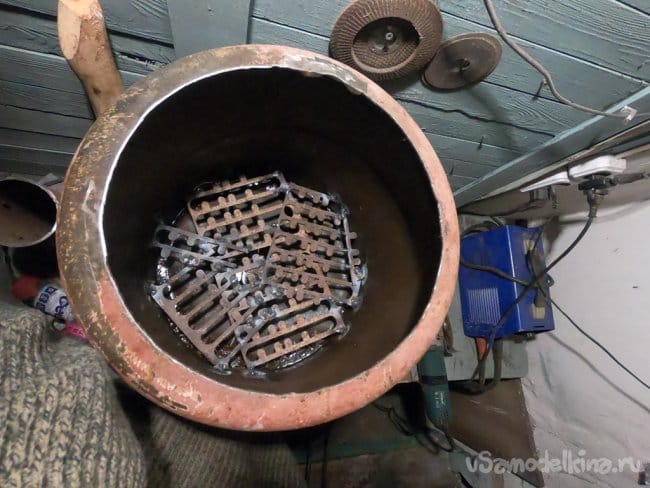

    Шаг третий. Колосники
    Наварил внутри железки, которые послужили колосниками. Дед мне говорил, что это отбросы с завода, на котором делали замки. Так ли это, остается загадкой. Подобных железок валялось у нас много, из них даже были сварены заборы.

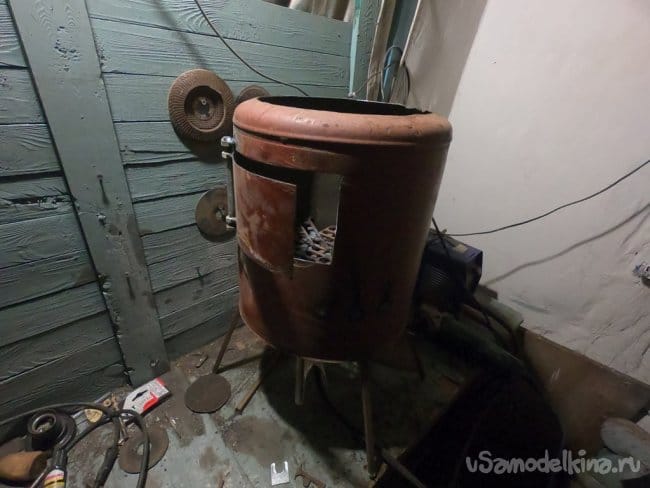

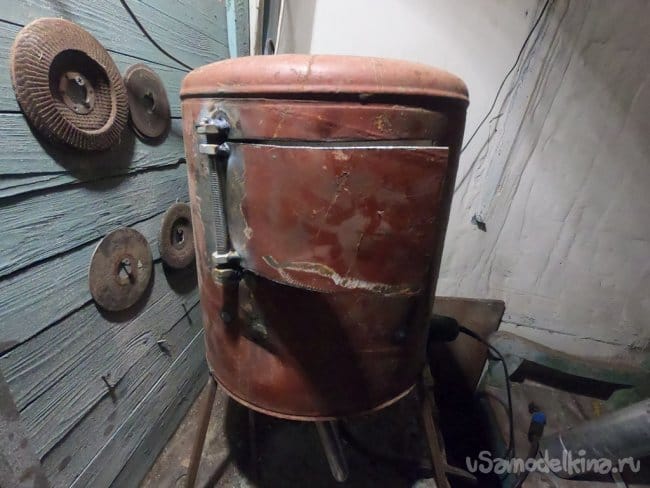

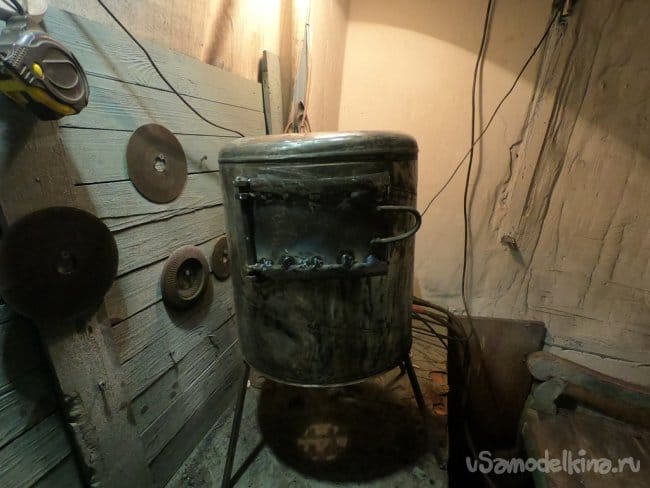

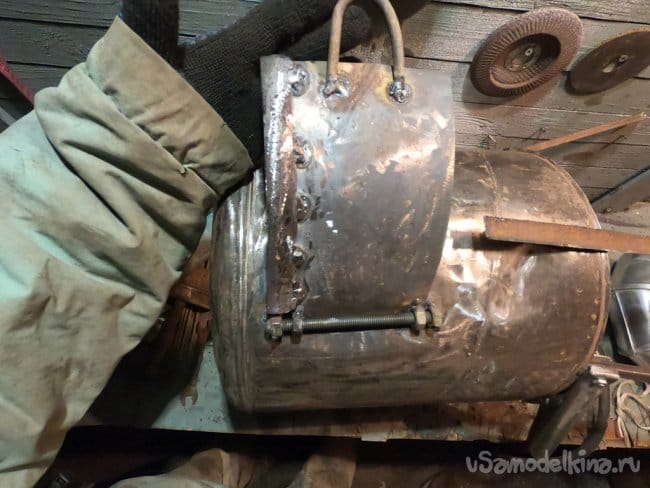

    Шаг четвертый. Дверка

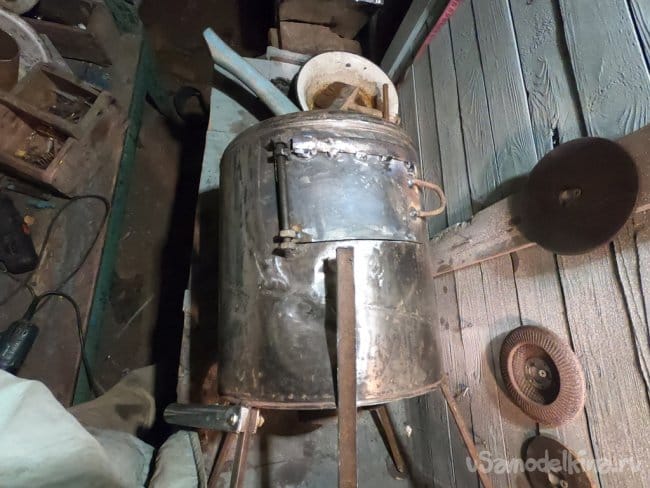

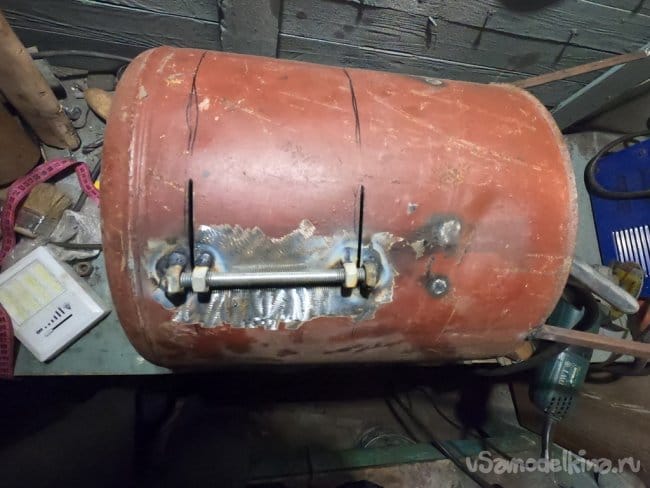

    Приварил резьбовой стержень с гайками, это отличный шарнир для дверки. Далее вырезал дверку, и вот она уже завешена. Впоследствии дверка была укреплена стальными пластинами, они же перекрыли щели. Пластины эти были вырезаны из куска круглой трубы, отходы. Ручку сделал из стальной мягкой проволоки, задвижку не делал, пока шарнир ходит довольно туго, сама не откроется.








    Шаг пятый. Дымоход

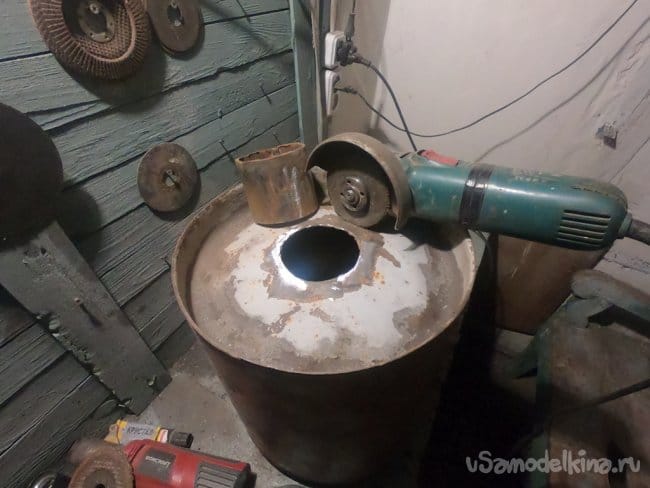

    Приварил дымовой патрубок в виде куска круглой трубы. Трубу немного забил в корпус молотком, чтобы перекрылись зазоры, и приварил.
    На трубу саморезами прикручивается колено 90 градусов и туда вставляется вентиляционная труба (100 мм или типа того).

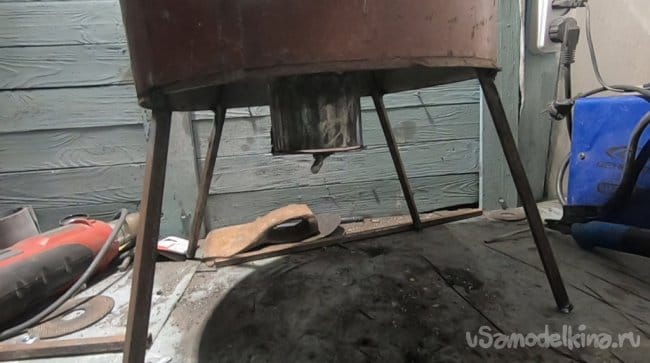

    Шаг шестой. Ножки
    Были куски трубы 10Х10, приварил 4 штуки. Концы заглушил винтами, чтобы внутрь не набивалась грязь. Благодаря тому, что они приварены под углом, ножки не уходят в землю, пятаки не требуются.

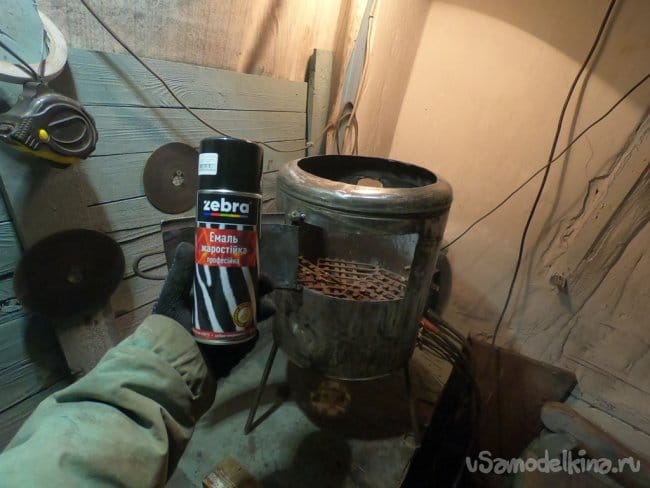

    Шаг седьмой. Покраска

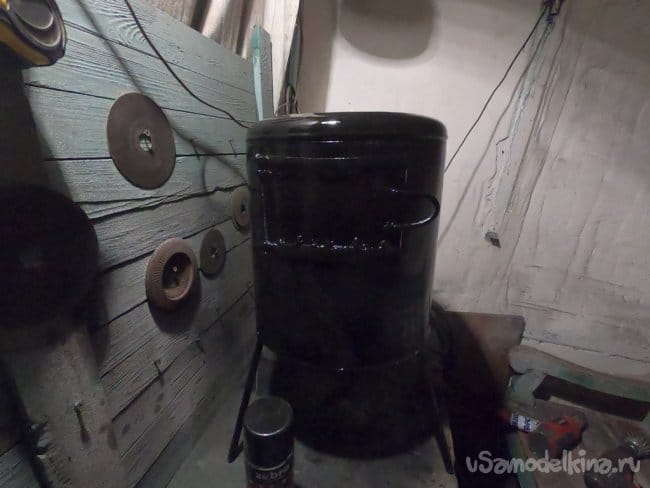

    Покрасил печь жаростойкой эмалью, рассчитанную на температуру до 600 градусов Цельсия. Выглядит отлично, ржаветь не будет.

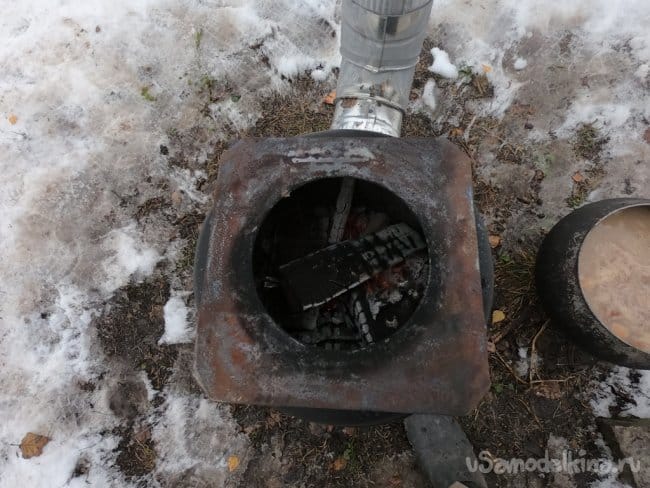

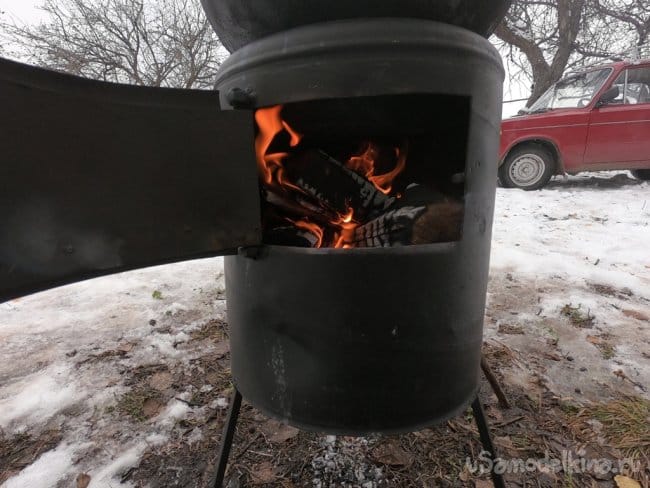

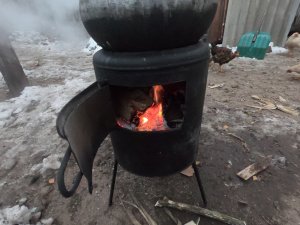

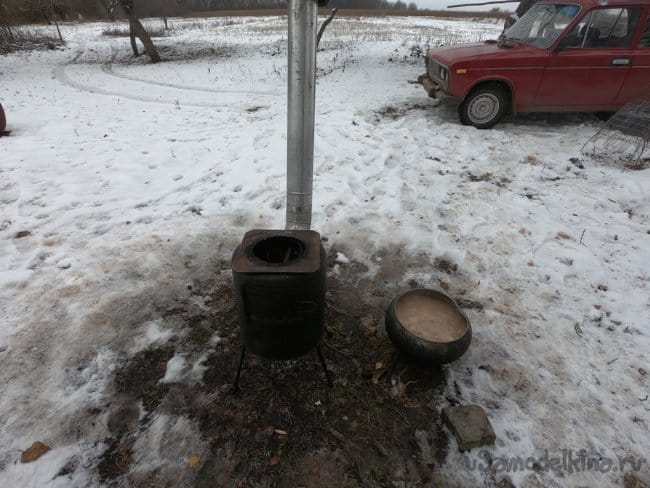

    Самоделку можно испытывать. Разжигается легко, горит отлично. Конечно, немало тепла уходит в трубу, но все равно КПД неплохое. Для ограничения тяги, чтобы огонь не шел в трубу, надеваю сверху деталь от двигателя, немного глушу выход. Даже с невысокой трубой печь «гудит».

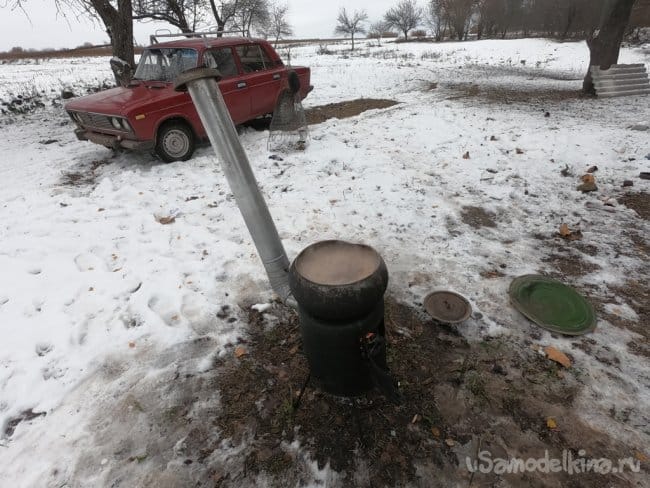

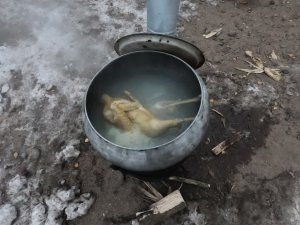

    Чугун воды со льдом у меня закипел примерно через 30 минут, в это время я обедал дома. Расход дров небольшой, горит все, и мокрые трухляки, и мусор, и палки и так далее.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Для более детального обзорам самоделки смотрите видео
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Гриль

    Печь для пицц из кирпича и бетона своими руками

    Уличная печь 3 в 1 из газового баллона

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.5
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.5
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.67 из 10 (голосов: 4 / История оценок)

    Добавить комментарий

    45 комментариев
    Dmitrij Автор
    Цитата: Korolev
    Валерий,
    А я слышал версию, что ..."Ничто так не красит женщин, как перекись водорода!".))))
    Вообще-то мы обсуждаем ролик про Д.И. Менделеева, или это он перекиси перепил?  xaxa
    И ее пьют... кому чтоб кислорода в крови побольше было, кому от кавда помогает, а кому вообще просветлеть помогает
    «Марти! Думать нужно в четырех измерениях...»
    Korolev
    Валерий,
    А я слышал версию, что ..."Ничто так не красит женщин, как перекись водорода!".))))
    Вообще-то мы обсуждаем ролик про Д.И. Менделеева, или это он перекиси перепил?  xaxa
    Dmitrij Автор
    Цитата: ino53
    Dmitrij,
    быстро отреагировал good
    та не, гугл помог, признаюсь. Просто хотел посмотреть принципы расшифровки, шаблоны.
    «Марти! Думать нужно в четырех измерениях...»
    ino53
    Dmitrij,
    быстро отреагировал good
    Dmitrij Автор
    Цитата: ino53
    Ну что вы все обижаете Отличника, расшифруйте лучше: smile
    xaxa

    «Марти! Думать нужно в четырех измерениях...»
    ino53
    Ну что вы все обижаете Отличника, расшифруйте лучше: smile
    xaxa
    R555
    Валерий,
    ."Ничто так не красит женщин, как перекись водорода!".)))  аЯв я готв
    Внимание! У Вас нет прав для просмотра скрытого текста.
    Внимание! У Вас нет прав для просмотра скрытого текста.
    Внимание! У Вас нет прав для просмотра скрытого текста.
    xaxa оради бнлиноки пепекмакгуть оке\еан Нооиуж она даджпе послек ж\этогшг за имегня не выйднет
    Кто не ошибается, тот не делает ничего.
    pogranec
    ЛиденррГруппировки был цуничтлоэжен  КУДАРОМ.ораеетлой2с вк\вертолё та ,ВЫПУВШЕНГНОЙ ПО МОН МУ ПОГРКУЧЕНМИПЮ
    А я Кудеяра сразу вспомнил. Он после обхода своего участка финского леса, тоже забавно выражался. Жаль админ его забанил)))


    Валерий
    Цитата: Korolev
    Ничто не украшает женщину так, как пара рюмок в желудке мужчины!

    А я слышал версию, что ..."Ничто так не красит женщин, как перекись водорода!".))))
    Але нови ностра алис!
    Korolev
    Валерий,
    приходится всю жизнь доказывать, шо мы не бабы!!
    Сидят на детской площадке под грибком два алкаша, распивают.
    - Вася, а ты коня на скаку остановишь?
    - Hет.
    - А в горящую избу войдешь?
    - Hет.
    - Вот за что я тебя уважаю, Василий, так это за то, что ты - не баба!  xaxa

    Dmitrij,
    просто наш герой отправился нынче в Карабах, миротворцем
    И судя по речи, получил серьёзную контузию!

    Dmitrij,
    Да, я ловелас уже после бутылки пыва
    Завидую белой завистью: тебя окружают очень красивые женщины:
    Ничто не украшает женщину так, как пара рюмок в желудке мужчины!
    xaxa
    Dmitrij Автор
    Цитата: Korolev
    Dmitrij,
    "Лидер группировки был уничтожен ударом крылатой ракеты с вертолета, выпущенной по моему приказу"
    Приказывает на воздушном судне только 1 человек - командир! Поляки пытались отдавать приказы командиру президентского самолёта, царствие им небесное ... О каких крылатых ракетах идёт речь?
    МОСКВА, 15 февраля 2020 г. /ТАСС/ ... "Модернизированный вертолет Ка-52М сможет нести новейшие авиационные крылатые ракеты (КР) "изделие 305"
    Новейший, да ещё и модернизированный, возможно сможет!!!  smile

    просто наш герой отправился нынче в Карабах, миротворцем
    «Марти! Думать нужно в четырех измерениях...»
    Korolev
    Dmitrij,
    "Лидер группировки был уничтожен ударом крылатой ракеты с вертолета, выпущенной по моему приказу"
    Приказывает на воздушном судне только 1 человек - командир! Поляки пытались отдавать приказы командиру президентского самолёта, царствие им небесное ... О каких крылатых ракетах идёт речь?
    МОСКВА, 15 февраля 2020 г. /ТАСС/ ... "Модернизированный вертолет Ка-52М сможет нести новейшие авиационные крылатые ракеты (КР) "изделие 305"
    Новейший, да ещё и модернизированный, возможно сможет!!!  smile
    Dmitrij Автор
    Валерий,
    Раствор неправильный просто...)))))) Правильный - бездушен!!!
    смешно, но страшно  nea  а я ж вырос с такими  secret
    У меня ваще генетика жутчайшая в этом плане. Отец мой только не употреблял, а вот уже его отец... полный ахтунг.
    «Марти! Думать нужно в четырех измерениях...»
    Валерий
    Dmitrij,
    Если в 14.40 уже была восьмая позиция, то в настоящее время уже и "Спорим добью?" закончилась! )))))

    Цитата: Dmitrij
    Да, я ловелас уже после бутылки пыва  А если больше, уже не работает

    Раствор неправильный просто...)))))) Правильный - бездушен!!!
    А пыво - это душевно!
    Але нови ностра алис!
    Dmitrij Автор
    Валерий,
    поручению не так солидно звучит. но да, это свойственно для его литературного выражения


    Да, я ловелас уже после бутылки пыва  xaxa А если больше, уже не работает  dontknow
    «Марти! Думать нужно в четырех измерениях...»
    Валерий
    Dmitrij,
    Так я ж и говорю: "Раствор коварен!"
    Позиция, кажись, восьмая. (Вторая  на обратной стороне доски(предпоследняя перед "Спорим, добью!")))))))

    Прошлый раз ссылка криво стала))))

    Цитата: Dmitrij
    "Лидер группировки был уничтожен ударом крылатой ракеты с вертолета, выпущенной по моему приказу"

    Не по приказу, а по ПОГРКУЧЕНМИПЮ
    Але нови ностра алис!
    Dmitrij Автор
    ЛиденррГруппировки был цуничтлоэжен  КУДАРОМ.ораеетлой2с вк\вертолё та ,ВЫПУВШЕНГНОЙ ПО МОН МУ ПОГРКУЧЕНМИПЮ

    ну перепутал человек буквы немного, а вы сразу накинулись. Перевожу: "Лидер группировки был уничтожен ударом крылатой ракеты с вертолета, выпущенной по моему приказу"
    Какая разница, правда, не правда, рассказывает ведь интересно.




    «Марти! Думать нужно в четырех измерениях...»
    Korolev
    R555,
    hide][/hide]ие. ЛиденррГруппировки был цуничтлоэжен  КУДАРОМ.ораеетлой2с вк\вертолё та ,ВЫПУВШЕНГНОЙ ПО МОН МУ ПОГРКУЧЕНМИПЮ
    Ты давай там не увлекайся шибко-то энтим делом, что-то сегодня рановато начал:
    R555  Сегодня, 14:44
    smile

    Валерий,
    Сразу видно, что мужики, раз на "О" заканчиваетесь!
    Ещё моя мама шутила: "Да! Я настоящая королева! Это даже в паспорте записано!". Менты до сих пор не знают о существовании буквы "ё", пишут в паспортах "е"! xaxa
    Валерий
    Раствор коварен!!! ( Номер позиции не помню, к сожалению...)
    [media=https://m.youtube.com/playlist?list=PLD0w-hS6zIbL_lRP79XxdbGp37tYwMW3M]
    Але нови ностра алис!
    R555
    Валерий,
    А нам, всяким Королёвым с Василюками, приходится всю жизнь доказывать, шо мы не бабы!! ))))))).
    Да не всяким Королёвым и с Василием
    , что я спас жизни  десятков бойцов и офицеров СА boss . (поставил заград помеху (глшилку самодельную рядовой Слёзы на моих глазах моих  до сих пор. Я тогда спас от гибели  много нащих ребят. Официально, мне награды не присвлоил и, Однако десантура\, аффранцуы, лоётитчимк5и и проочие  меня полздравдляют Всё-таки суметл спасит ижизни 30 бойцов элитного подразделенияЮ,десантуруы уже достижение[hide][/hide]ие. boss ЛиденррГруппировки был цуничтлоэжен  КУДАРОМ.ораеетлой2с вк\вертолё та ,ВЫПУВШЕНГНОЙ ПО МОН МУ ПОГРКУЧЕНМИПЮ xaxa xaxa
    Кто не ошибается, тот не делает ничего.
    Валерий

    Цитата: Dmitrij
    аа? что?? опять после уроков оставляете?

    Цитата: ino53
    Что-что?... Не сплю я...

     Говорю, повезло вам!!! Сразу видно, что мужики, раз на "О" заканчиваетесь!
    А нам, всяким Королёвым с Василюками, приходится всю жизнь доказывать, шо мы не бабы!! ))))))). По фамилии это нихрена не понятно!!! ))))

    Цитата: Korolev
    Ну вот, имена собственные в ход пошли, может в города поиграем?

    ok

    - Скажите, а откуда у вашей деревни столь странное название? Почему она называется "Гамасеково"???
    - Знаете, как-то не задумывался даже... Сейчас спрошу у жены, может она знает... Вань, ты не в курсе, откуда название такое у нашей деревни?
    boss

    Але нови ностра алис!
    Korolev
    Валерий,
    Диденко, Остапенко...
    Ну вот, имена собственные в ход пошли, может в города поиграем?  smile
    ino53
    Цитата: Валерий
    Диденко, Остапенко...

    Что-что?... Не сплю я... xaxa
    Dmitrij Автор
    Цитата: Валерий
    Цитата: Korolev
    Голосишко, городишко, рублишко, сараишко, заборишко, хлебушко, дворишко

    Диденко, Остапенко... ok
    аа? что?? опять после уроков оставляете?
    «Марти! Думать нужно в четырех измерениях...»
    Валерий
    Цитата: Korolev
    Голосишко, городишко, рублишко, сараишко, заборишко, хлебушко, дворишко

    Диденко, Остапенко... ok
    Але нови ностра алис!
    R555
    Dmitrij,
    Ужасть. Теперь и есть нечего будет. А там ещё и свинной, ухх...
    Я сам-то живность не развожу, городской я, кроме, разве что, небольших аквариумных рыбок пару десятков держу. Но по телеку видел сюжет, как в некоторых странах начали массово уничтожать меходающих животных. Убытки жуткие там. Вроде, ты нутрий хотел завести... Не советую. ИМХО stop
    Кто не ошибается, тот не делает ничего.
    Dmitrij Автор
    pogranec,
    Ужасть. Теперь и есть нечего будет. А там ещё и свинной, ухх...
    «Марти! Думать нужно в четырех измерениях...»
    pogranec
    Dmitrij,
    Зажарил петуха своего инкубаторского
    Вокруг меня птичий грипп. До птицефабрики километров 30. Уничтожили все поголовье, а это 1,2 млн. голов. В радиусе 5 км уничтожили птицу у частников. Затем пошло дальше, в соседние села. Ближайшее село где карантин ввели в 7 км от меня.

    Korolev
    Dmitrij,

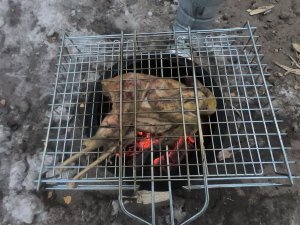

    Приварнул, обмазал маслом со специями и на решетку
    Блииин! Я сейчас слюной захлебнусь! Я же на работе, не дома, до холодильника до 23:30 не доберусь! smile
    Dmitrij Автор
    Зажарил петуха своего инкубаторского. Приварнул, обмазал маслом со специями и на решетку. Дочь уже обгладывает окорочки xaxa Жена говорила фигня мясо, тоже пристала к петуху, не отдерешь  xaxa





    «Марти! Думать нужно в четырех измерениях...»
    Korolev
    Валерий,
    А всё то, что на "о" заканчивается, тогда какого рода? Мужского, или женского?
    А вот интересно, как насчёт метрополитена - метро? Помните, наверное, песню Утесова: "Но метро сверкнул перилами дубовыми…" Голосишко, городишко, рублишко, сараишко, заборишко, хлебушко, дворишко  ...  smile
    Korolev
    ino53,
      yes

    Валерий
    Dmitrij,
    Т.е., если на "О" заканчивается, то мужик???...
    Ну, слава Богу.))))
    Але нови ностра алис!
    Dmitrij Автор
    Валерий,
    ты про пыво? Так каждый мужик знает, что это он

    «Марти! Думать нужно в четырех измерениях...»
    Валерий
    Цитата: LeoBrynn
    "дайте мне лист ДСП". А там Плита сидит, зараза.

    - Задержанный! Почему Вы указали в графе "женский пол"??? Вы же - мужчина!
    - Пи**а, шо  не пошёл в обход!!

    Цитата: Dmitrij
    Кончается на Э, "оно" значит

    А всё то, что на "о" заканчивается, тогда какого рода? Мужского, или женского?
    Але нови ностра алис!
    ino53
    Цитата: Korolev
    Надо переходить на понятную всем, в том числе и менеджерам, ненормативную лексику!
    good


    Korolev
    Dmitrij,
    Или листов плиты нет такого понятия?
    Надо говорить дайте мне одну плиту ДС, от менеджеры подофигеют...
    Лист мужского рода, плита - женского. Надо переходить на понятную всем, в том числе и менеджерам, ненормативную лексику! Тем более, что когда наша минобразина требовала считать кофе средним родом, основным аргументом было: раз уж люди так говорят, то надо это узаконить! С нетерпением жду следующего шага минобразины: раз уж люди употребляют ненормативную лексику, то надо это узаконить!  xaxa
    Dmitrij Автор
    Дайте мне лист ДСП - дайте лист древесно стружчатой плиты.

    Или листов плиты нет такого понятия?
    Надо говорить дайте мне одну плиту ДС, от менеджеры подофигеют...
    «Марти! Думать нужно в четырех измерениях...»
    Korolev
    LeoBrynn,
    Ибо - "дайте мне лист ДСП". А там Плита сидит, зараза.
    А как праильна нада? "Дайте мне две листы ДСПы!"?  xaxa
    Korolev
    Валерий,
    "Коэффициент" - существительное мужского рода.))))
    Ага, а "действие" - среднего! А "полезное" - вообще прилагательное!  smile
    Dmitrij Автор
    LeoBrynn,
    Валерий,
    да че вы гоните, КПД - КАПЭДЭ. Кончается на Э, "оно" значит
    «Марти! Думать нужно в четырех измерениях...»
    LeoBrynn
    Валерий, пральна, КПД - он. Некоторые ДСП и проч. называют - он. Ибо - "дайте мне лист ДСП". А там Плита сидит, зараза.  xaxa

    Цитата: Dmitrij
    В магазине называется "резьбовой стержень"
    Чапельник в магазине тоже могут назвать "ручка для сковородки"  secret
    Прагматик.
    Dmitrij Автор
    Валерий,
    И нижнее поддувало... Я понимаю, что можно противень подложить.... Но гайка обязательно раскрутится!!! Ты не представляешь, как сильно САМИ раскручиваются болты, которые, например, находятся внутри топки!!! От тепловых расширений и вибраций пламени... Тут не в топке, но тоже будет расслабляться сама. А, кроме того, ещё и крутить будешь туда-сюда. Так что, заклепай резьбу.

    Эм... гайка как-бы приварена к заслонке, а резьб.стержень к печке.
    А задвижку да, сделаю, это так, для улицы решил оставить.

    Шпилька это.))))
    резьбовая шпилька что-ли? В магазине называется "резьбовой стержень", нигде название "шпилька" не видел. Ну шпилька так шпилька.


    «Марти! Думать нужно в четырех измерениях...»
    Валерий
    Извини, Дима, за "доколёбки". Я по доброму... Это, скорей, подсказки...))))
    Что до конструкции, то
    Ручку сделал из стальной мягкой проволоки, задвижку не делал, пока шарнир ходит довольно туго, сама не откроется.
    Откроется, Дима! Когда на неё рухнет перегоревшая головешка... Так что, сделай задвижку обязательно. Особенно если
    Планируется поставить эту печь в курятнике, чтобы тепло не пропадало зря.
    И нижнее поддувало... Я понимаю, что можно противень подложить.... Но гайка обязательно раскрутится!!! Ты не представляешь, как сильно САМИ раскручиваются болты, которые, например, находятся внутри топки!!! От тепловых расширений и вибраций пламени... Тут не в топке, но тоже будет расслабляться сама. А, кроме того, ещё и крутить будешь туда-сюда. Так что, заклепай резьбу.
    Але нови ностра алис!
    Валерий
    Дед мне говорил, что это отбросы с завода, на котором делали замки. Так ли это, остается загадкой.
    Это так и есть. Это - высечка! Мощным штампом высекают из листа металла детали нужных размеров... В советские времена, когда железо ничего не стоило и валялось везде, это просто шло в отходы. У нас тоже заборы из высечки до сих пор встречаются... Я одному советовал сдать в металлолом, купить профлист на новый забор, и ещё деньги останутся.))))

     наивысшее КПД

     КПД неплохое.
      Наивысший !! "Коэффициент" - существительное мужского рода.))))



    Приварил резьбовой стержень с гайками,

    Шпилька это.))))
    Але нови ностра алис!

    Привет, Гость!


    Зарегистрируйтесь

    Или войдите на сайт, если уже зарегистрированы...

    Войти

    Добавьте самоделку

    Добавьте тему

    Онлайн чат

    Последние комментарии

    Все комментарии
