    Аквариум с начинкой 4. Крышка (ч1)

    Всем приветы! Продолжу аквариумную тематику. Предыдущие:
    Аквариум с начинкой
    Аквариум с начинкой 2
    Аквариум с начинкой 3. Фильтр из подручных материалов



    Начну самую сложную часть моей аквариумной тематики. Буду собирать крышку на аквариум. Она будет реально эксклюзивной! Конечно же дизайн будет в стиле Аквариум с начинкой 2. Скажу честно, еще окончательно не решил завершающую идею, этих идей просто океан морей и озер help. Первое в планах - разместить внутри почти невидимый фильтр (уже сделано в теме Аквариум с начинкой 3. Фильтр из подручных материалов) + поместить внутрь компрессор + подсветка.

    Теперь по порядку. Фильтр реально работает. Подсветка - будет светодиодные ленты, сначала хотел добавить ультрафиолетовых, но передумал. Поймете позже, а вкратце скажу, просто программно система освещения будет более чем достаточна. Третье -спрятать компрессор внутрь и добиться минимального шума. Высота крышки при двух первых вопросах может быть минимальной (миллиметров 50-60). С третьей задачей решаю. Хочу расположить на крышке что то подобное домика (пусть будет водяная мельница) и внутри спрятать компрессор. Мыслей просто куча! Вплоть до того, чтобы сверху сделать небольшой управляемый Arduino фонтанчик или водопадик или посадить живое красивое растение с автоматическим поливом.

    Буду работать по порядку (очереди). Начну с основного. Со временем придет и мысля ok

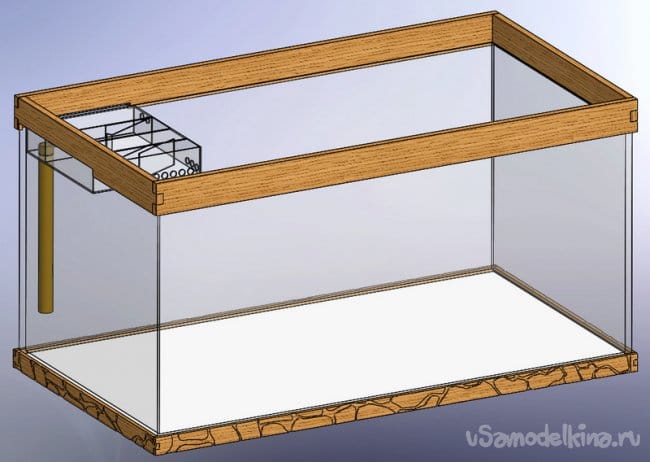

    Начну с окантовки по периметру вверху. За основу возьму работу с нижней окантовкой, только изменю толщину материала, ну и соответственно скорректирую размеры и сразу заложу нужную высоту и отверстия для усиления.

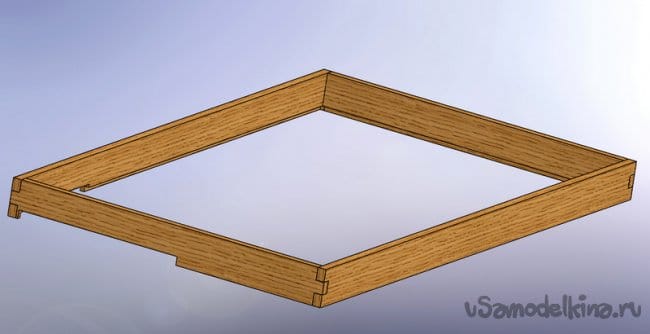

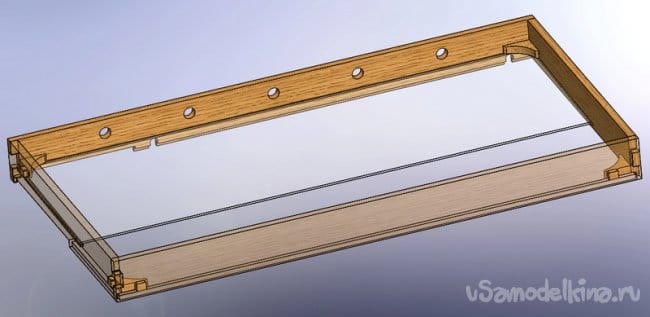

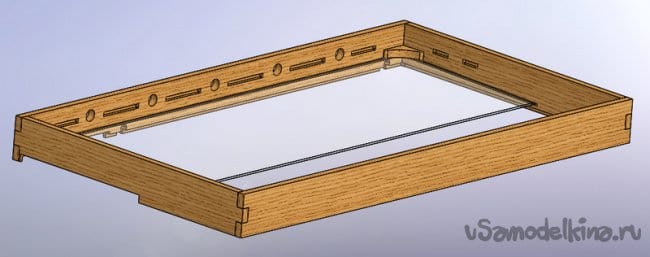

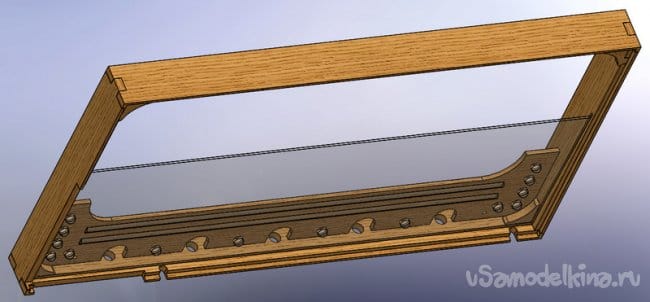

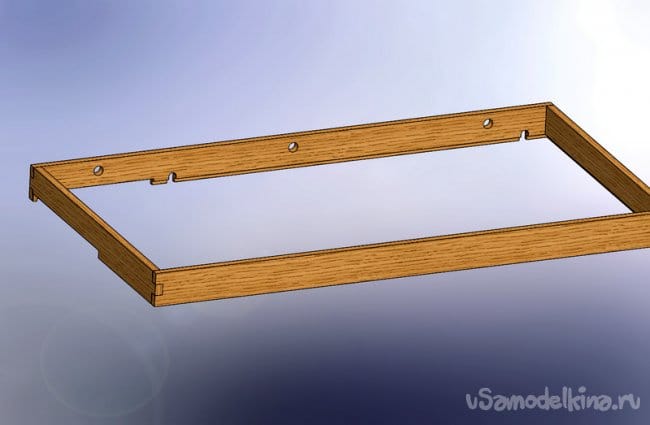

    Вот что получилось сначала. Добавил вырез четверти по периметру, что бы крышка плотно садилась на аквариум (глубина посадки - 5 мм). Что бы крышка легко садилась на место, глубину четвертей заложил +1 мм на сторону.

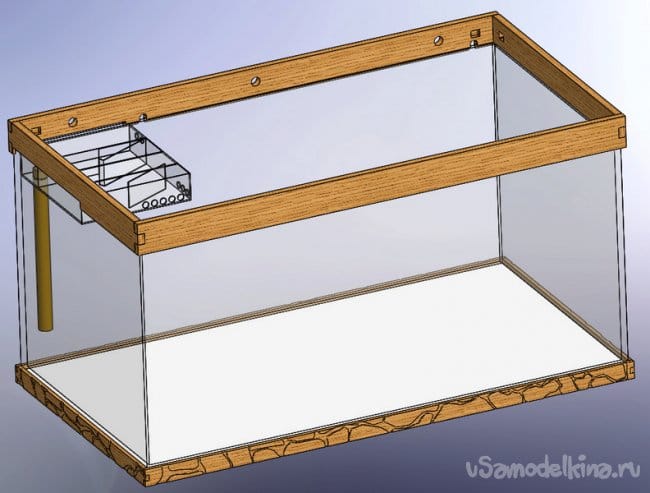

    Посмотрел проект и понял что забыл добавить вырезы для шлангов компрессора. Но это не проблема boss . Еще нужно добавить пару отверстий для компенсации работы компрессора, иначе давление может быть выше когда компрессор работает. И хоть и небольшие, но регулярные резкие перепады давления думаю не принесут положительного влияния на фауну. Все таки воздух подается в двух точках: в фильтр и распылитель отдельными помпами компрессора. Расположу эти все дела на задней стенке, для эстетики.




    Как вы поняли, я еще сделал квадратные вырезы не на всю глубину. Это для усиления конструкции. Сейчас нарисую деталь угловой связки (косынки) и добавлю оргстекло для защиты от брызг лопающихся пузырьков воздуха. Оргстекло расположу под небольшим наклоном к центру аквариума. Вот:

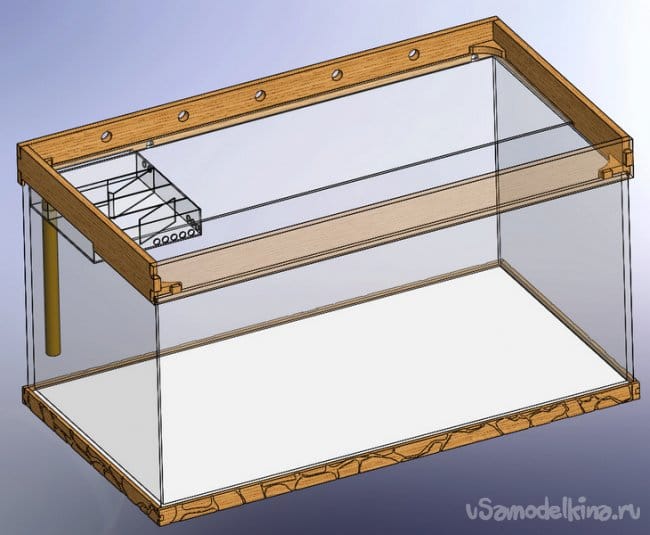

    Добавил пазы для полки с подсветкой (светодиодная лента и несколько крупных диодов для ночника).



    Вот и сама полочка. Крупные отверстия для светодиодов ф10 мм (это будет ночник, цвет свечения оранжевый), пара мелких для подвода питания к лентам, которые будут клеиться снизу полки.
    Вид сверху:



    На картинке ниже видно как будут сидеть светодиоды и расположена лента. Это пока проект, но скоро дело дойдет и до изделий boss

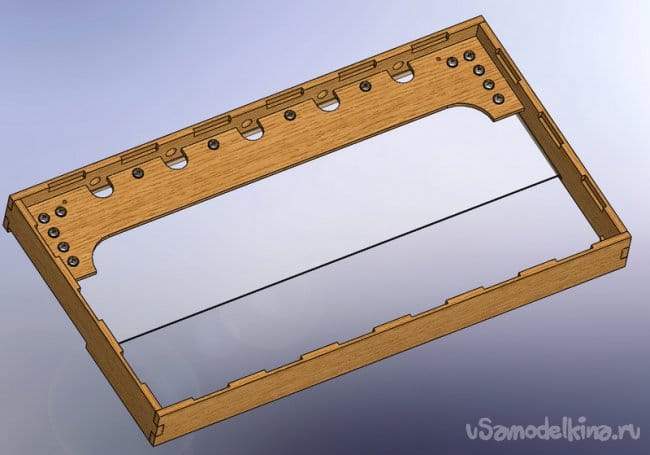

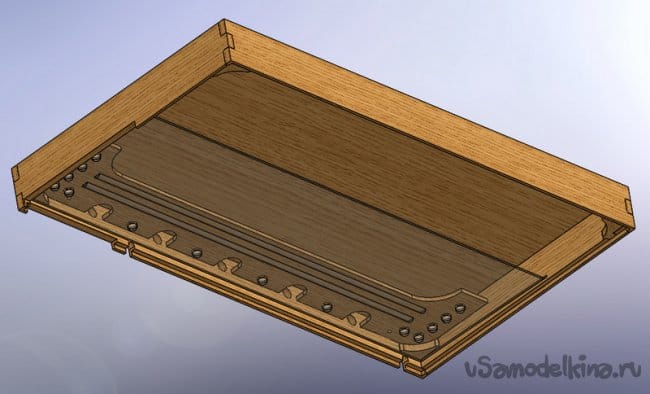

    Вид снизу:

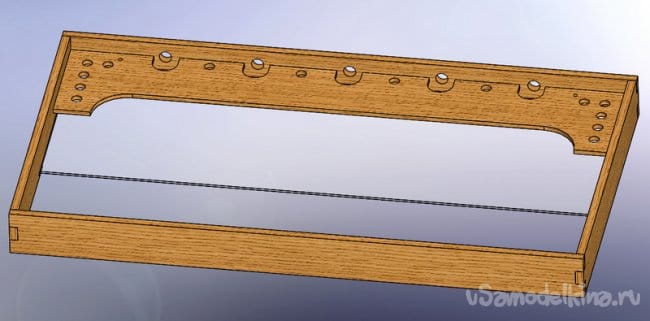

    Добавил пазы для верхней части крышки:



    И конечно же нарисовал саму деталь. Заложил фанеру 8 мм. Позже сделаю гравировку, но сначала нужно кое что продумать.



    Беру тот же самый .DFX, что использовал для нижней окантовки. Маcштрабирую и располагаю деталь деталь в нужном мне месте векторной картинки.




    Получилось вот так. Еще добавил вырез для кормления рыбок.

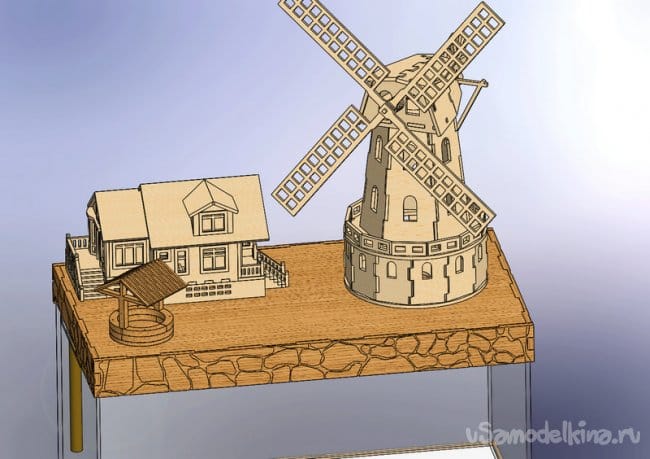

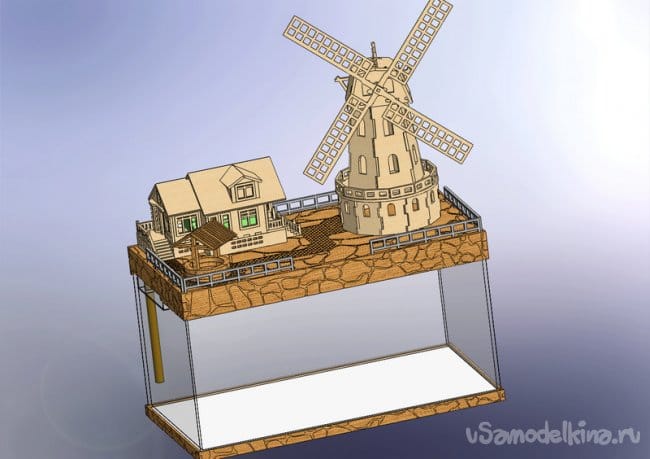

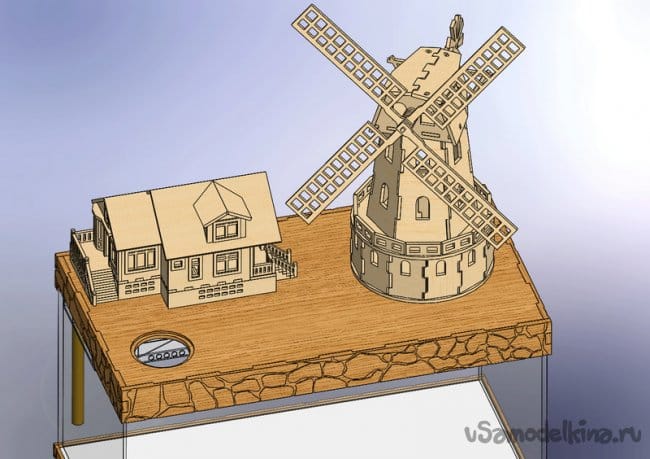

    Теперь настало время задуматься о том, что будет располагаться сверху. Много вариантов перебрал, покажу конечный вариант, который выбрал. Поставлю ветряную мельницу и домик. В них будут спрятаны компрессор и электроника.



    Еще решил закрыть отверстие для кормления. Поставлю туда модель колодца. Отверстие будет легко открываться если просто убрать колодец. Скажу сразу - ночная подсветка аквариума (крупные светодиоды в крышке) и окна - дверные проемы будут включаться в темноте. Эти светодиоды не яркие, поэтому для ночника самое то! В сумерки (утро, вечер) будет включаться подсветка из светодиодных лент. Так же в это время планирую сделать вращение лопастей мельницы. Про компрессор пока не знаю, по ходу дела придумаю когда ему нужно будет работать. Все это будет запускаться по внешнему уровню освещенности, поэтому не будет проблем с периодами зима-лето если использовать включение устройств по реальному времени.

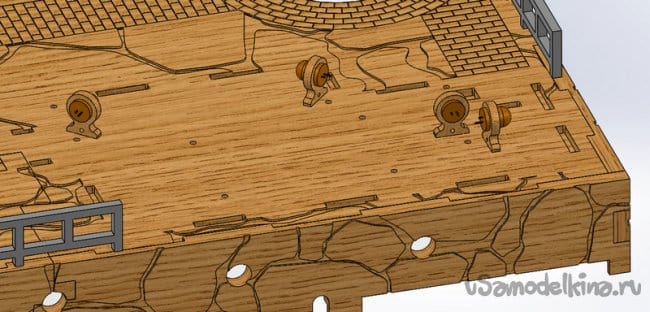

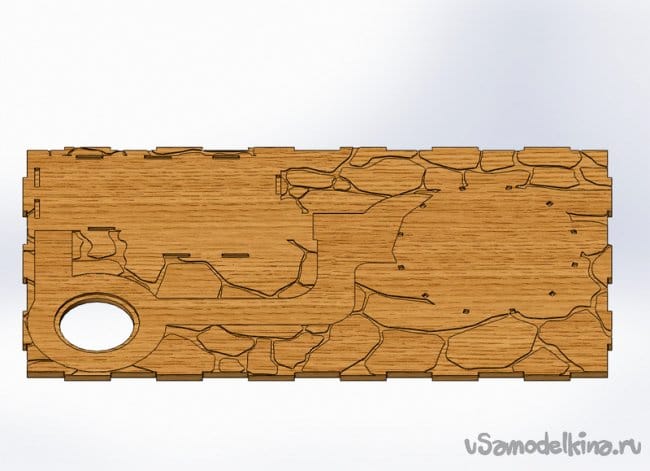

    Сделал камень по поверхности. Оставил места для дорожек и строений.




    Как видно вертикальные и горизонтальные рисунки не совпадают (имею ввиду рисунок камня). Да и фиг с ними. Было бы на заказ, обязательно бы подогнал для красоты. А мне и так сойдет friends
    Теперь придется немного напрячься. Увидите почему на картинке.

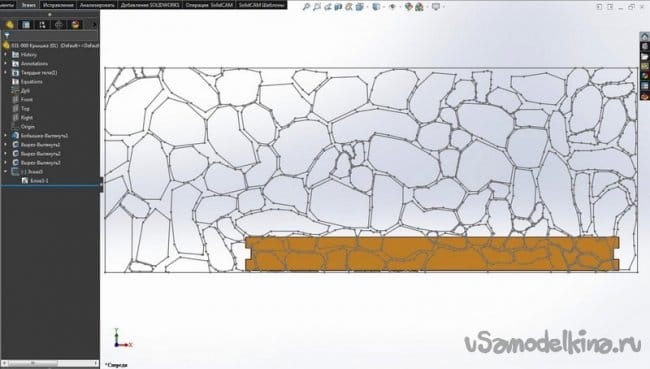

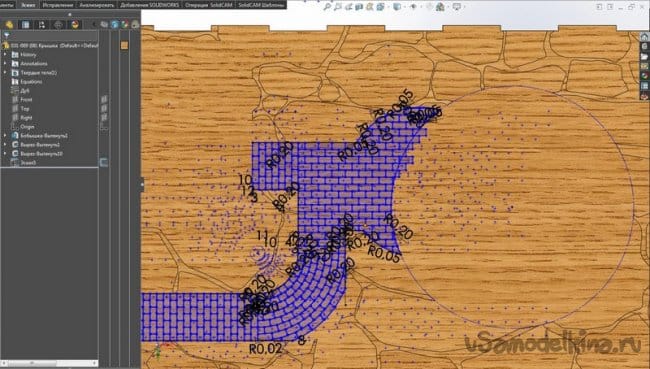

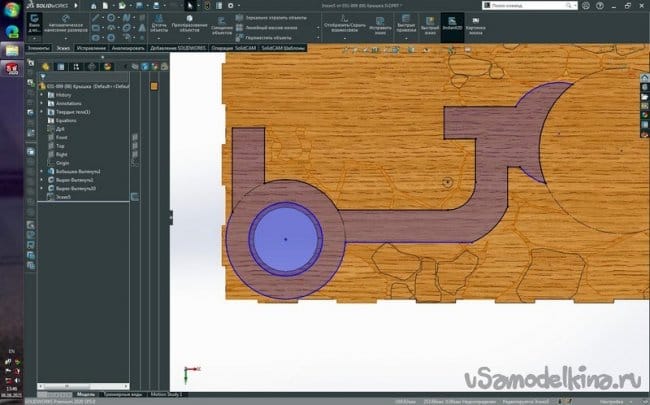

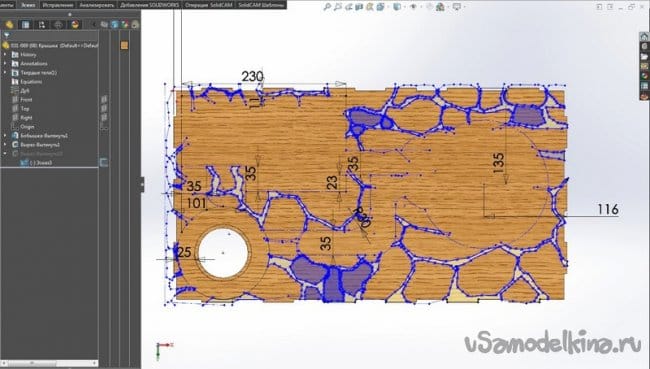

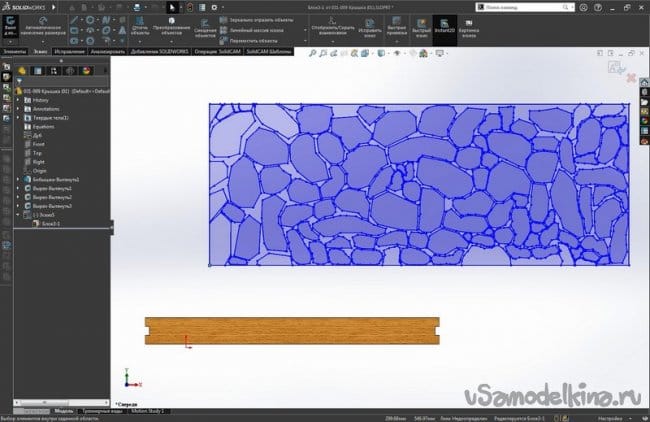

    Начинаю прорисовку тропинок с брусчаткой. Разделил нужные места на сектора, нарисовал несколько камней и используя функцию линейного и кругового массивов быстро заполнил будущие дорожки кладкой. В местах, где вышел за размеры дорожек, вручную подправил размер и форму камней.

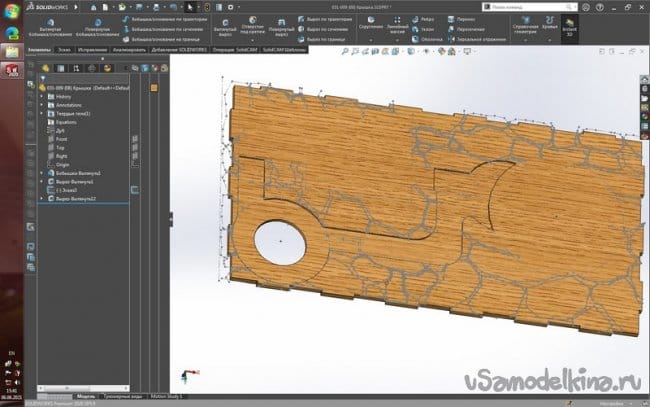

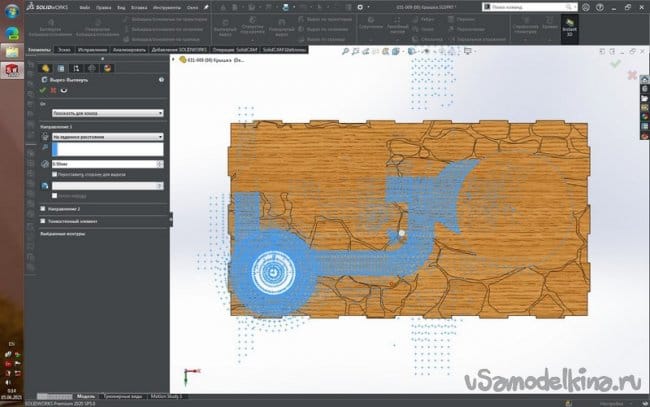

    Теперь полученный рисунок мостовой попробую проявить функцией "вытянутый вырез"



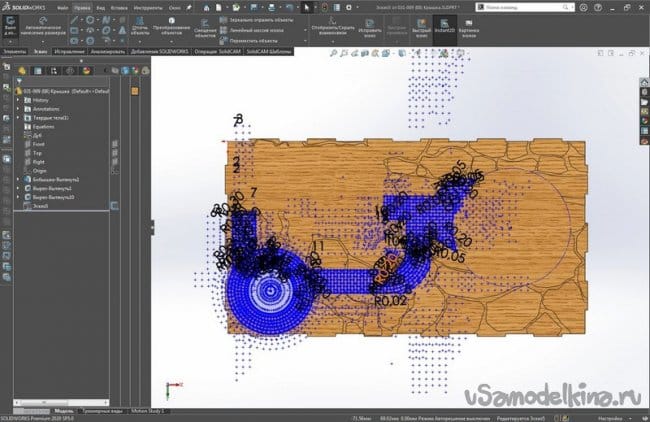

    Выбираю весь рисунок...

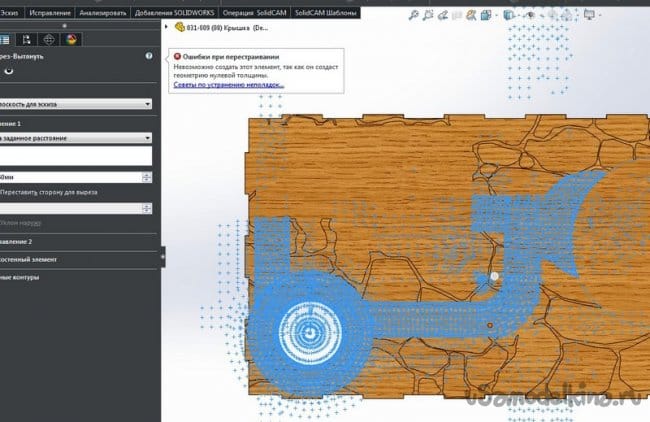

    ...и вот, ошибочка swoon .Как не искал, так и не смог найти место, где образовалась ошибка. Каждую линию, дугу, места соединений нет возможности и желания проверять. Скорей всего где то наложилось пара линий друг на друга, и поэтому выдает что нулевая толщина.



    Каждую черточку нет смысла проверять, их очень много, поэтому просто снова выделяю весь рисунок...



    ...и нажимаю клавишу DEL. Снова обрисовываю контур нужных мест.

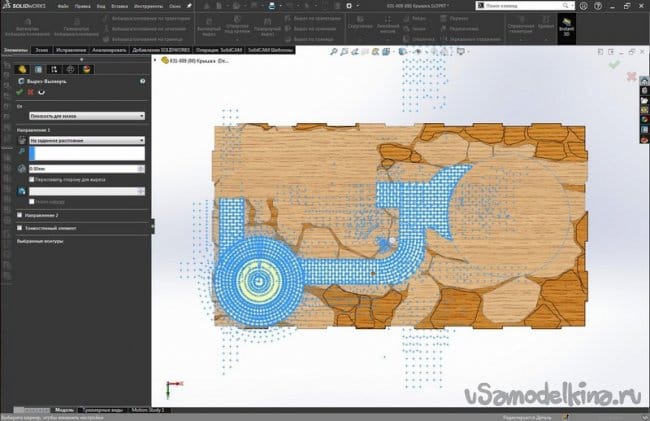

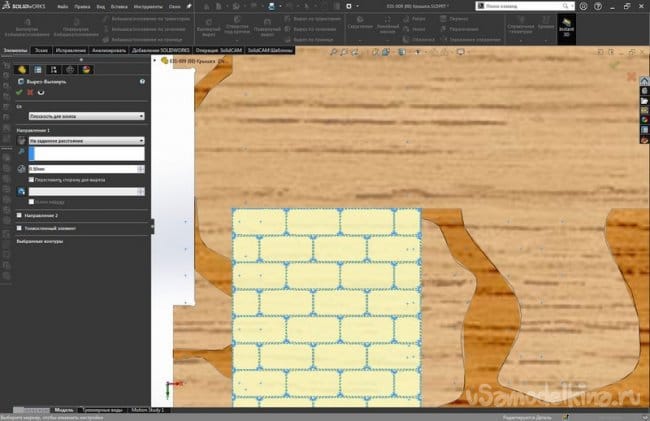

    И на этот раз просто делаю вырез на 0,3 мм всего тротуара.

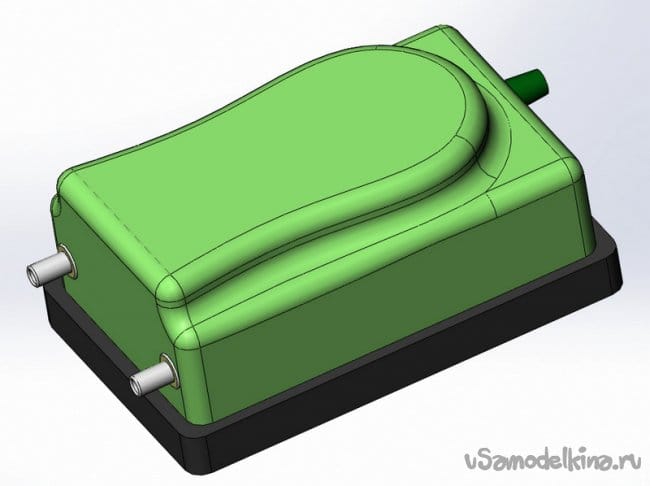

    Что бы немного сменить деятельность в работе, с тротуаром пока повременю. Планировал спрятать компрессор в строения. Для начала нужно нарисовать его. А потом уже думать куда можно вставить, что подправить, да и вообще определиться визуально с габаритами. Вот так выглядит компрессор без лишнего, просто выдержаны форма и внешние габариты.

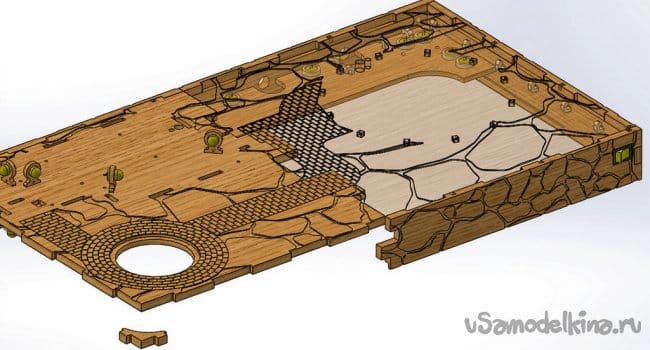

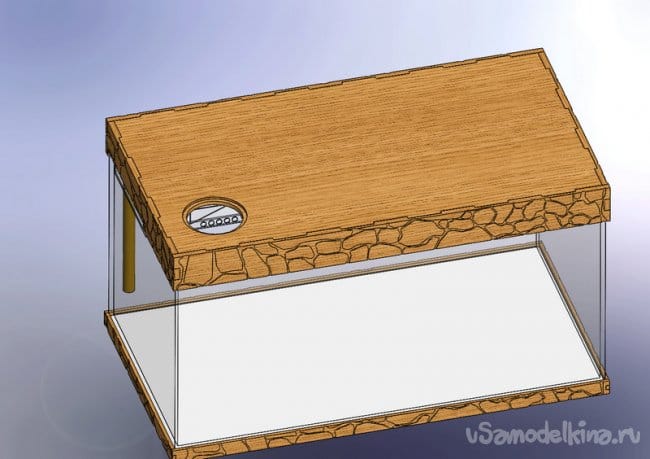

    Вот так выглядит аквариум с крышкой без старого тротуара.

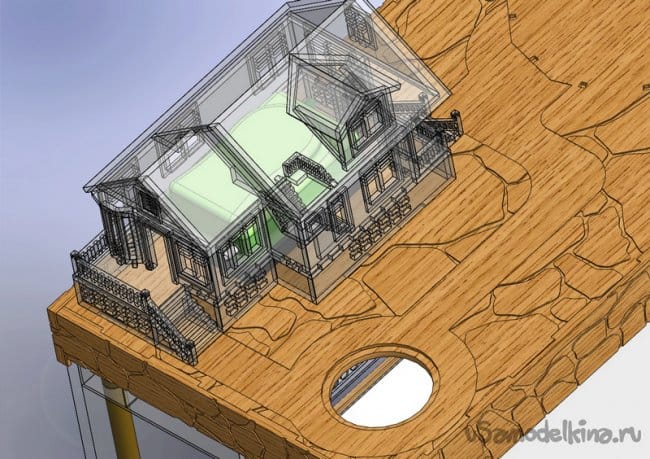

    Делаю прозрачным домик и пробую разметить в нем компрессор. За ненадобностью лишние строения скрыл, что бы не отвлекали.

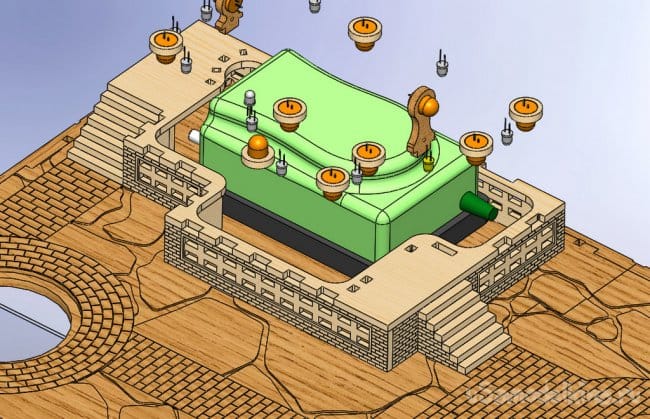

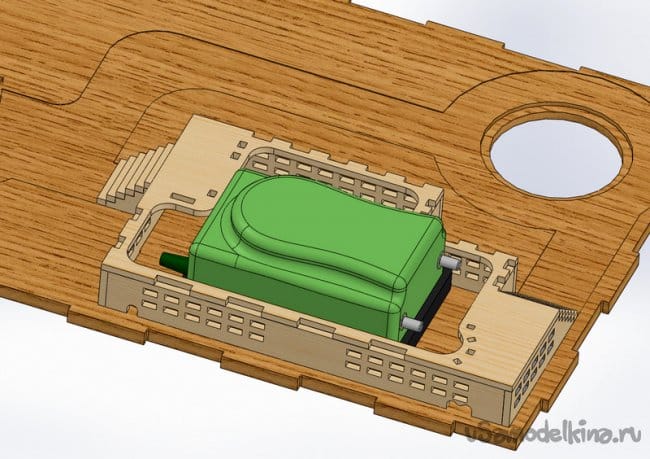

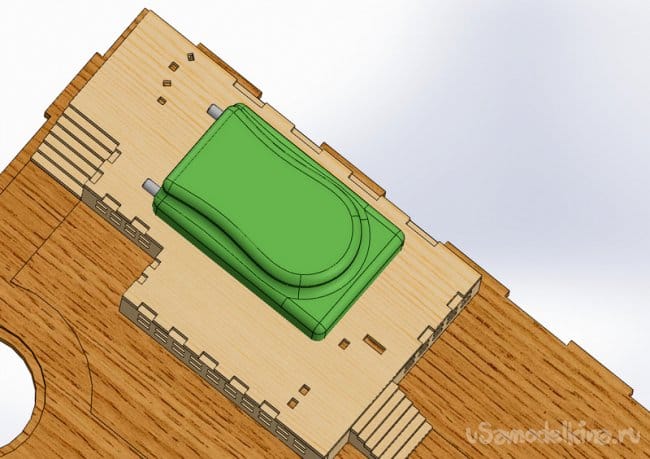

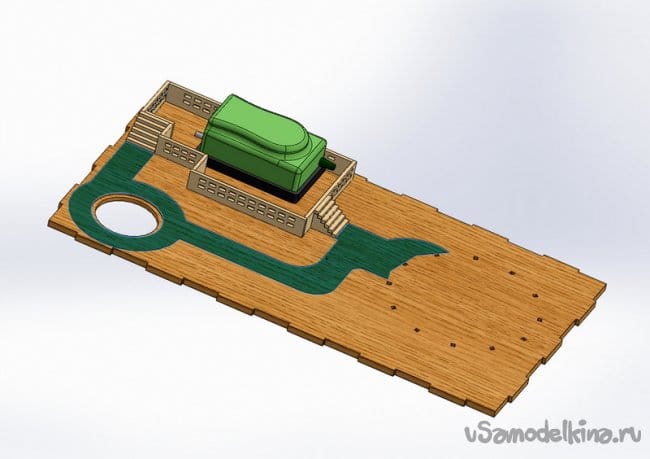

    Вот определился с положением компрессора. Скрываю из видимости домик и "по месту" делаю точки расположения ножек устройства.

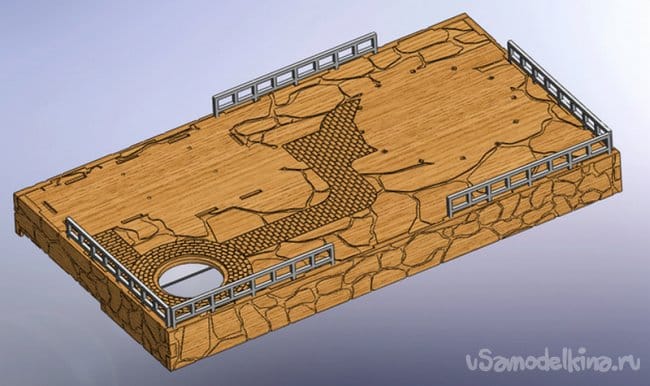

    В отмеченных местах делаю углубления на 2 мм. Ножки компрессора имеют форму конуса, поэтому и вырезы под них будут не большие. Это делается для того, что бы компрессор не гулял внутри здания из за своей вибрации при работе. Еще добавляю немного декораций, нарисовал небольшие оградки и разместил их на крышке. Конечно они так же будут устанавливаться в свои пазы, которые тоже уже сделаны. Так же нарисовал новый тротуар. Немного изменил технологию, и на этот раз функцией "Вытянутая бобышка / основание" поднял части рисунка тротуара на 0,5мм. Получилось без косяков, с первого раза. derisive

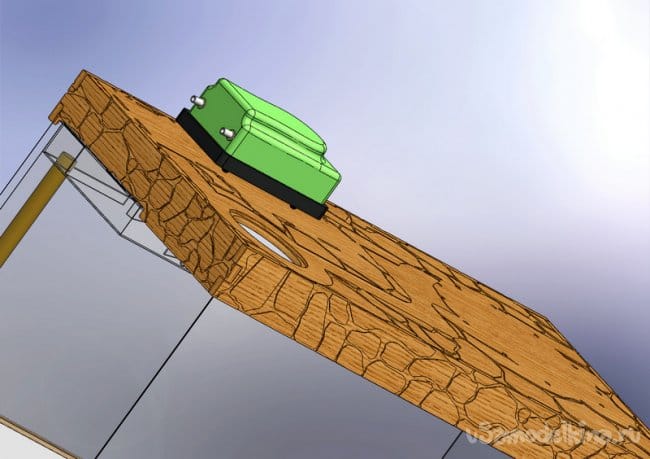

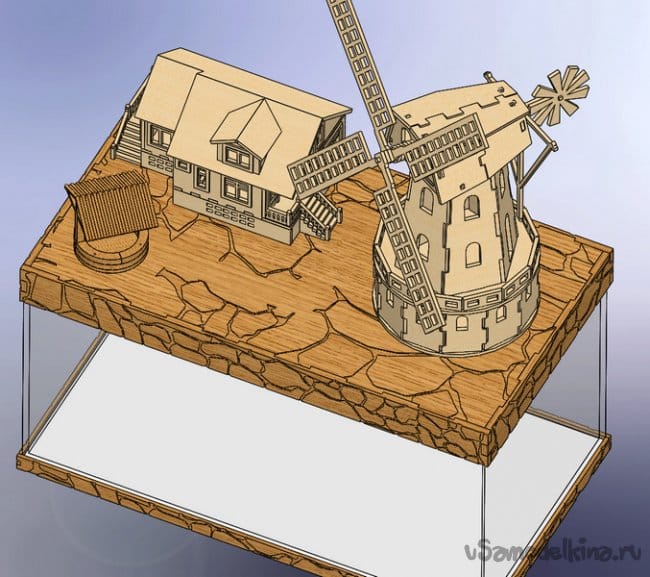

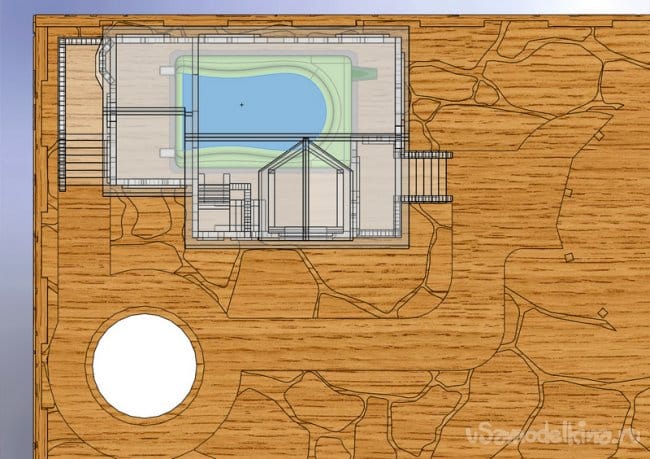

    Теперь можно посмотреть как будет выглядеть крышка на аквариуме со строениями, дорожками, оградкой и компрессором.



    Вроде как получается запланированное. Следующий шаг - доработать внутренние детали домика, что бы компрессор нормально встал там. Как видно на картинке ниже, "пол" проходит как раз через компрессор.




    Для исправления, вношу в деталь "пола" изменения. Делаю вырез по возможности максимальный. Этот вырез так же пригодится в будущем для подсвечивания "цокольных оконных проемов" внутренней подсветкой. Оставшиеся участки "пола" - это будущие веранды. В задней части сделал прорези для питающего провода и двух воздушных шлангов.

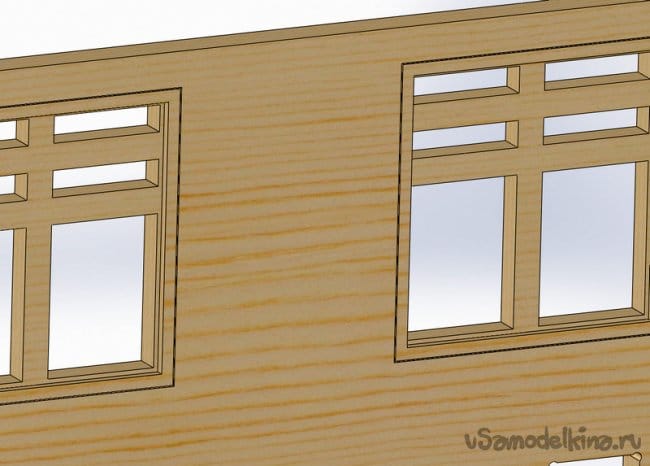

    Добавил гравировку для визуального эффекта присутствия наличников. Так же оконные проемы углубил на 1 мм. Так будет смотреться более естественно.

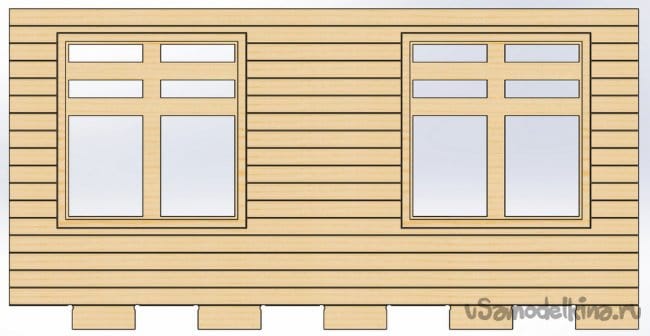

    Что бы стены дома не смотрелись просто деревяшками сделаю гравировку. Не брус конечно, больше похоже на сайдинг, сойдет.

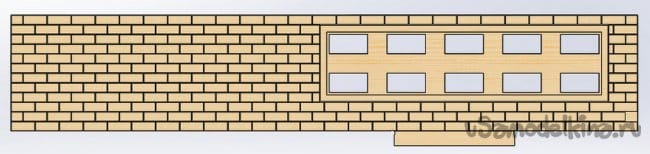

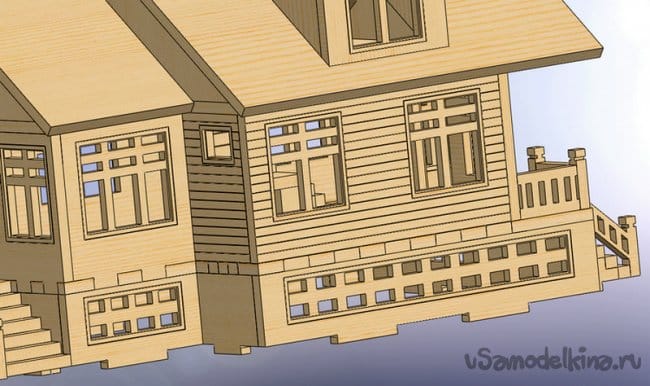

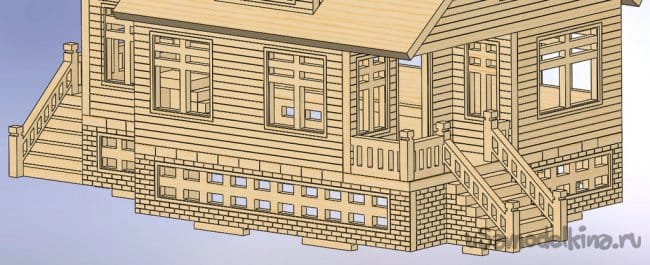

    Для цокольного этажа нарисовал имитацию кирпичной кладки.

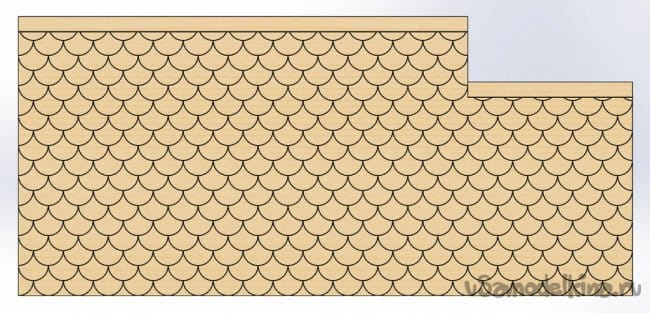

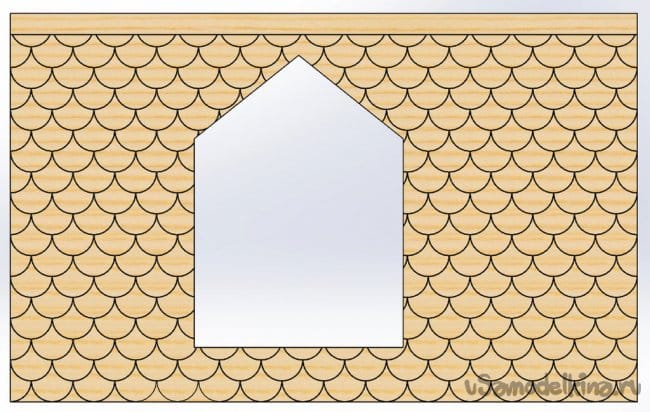

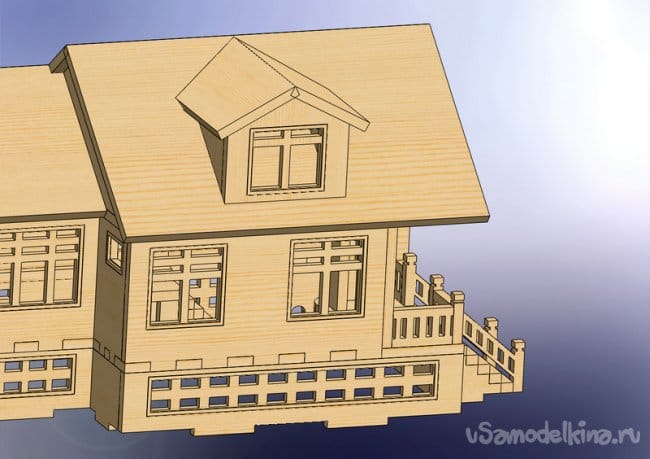

    Ну и соответственно нужно и для крыши сделать покрытие!





    С отделкой домика я закончил. Теперь нужно подумать о внутреннем освещении. Как я и писал, будут использованы светодиоды 10 мм. Они будут включаться автоматически в качестве ночника. Думаю много использовать не нужно, достаточно расположить так, что бы свет падал изнутри на оконные и дверные проемы. Для достижения наибольшей эффективности буду работать прямо из сборки домика. Кстати, появилась мысля сделать подсветку двух типов, по уровню внешней освещенности. Скажем на рассвете и на закате будет включаться белый свет, а в ночном режиме - теплый оранжевый. Интересная идея! Пока нужно расположить светодиоды внутри и продумать как проложить проводку, что бы она была минимально заметна.

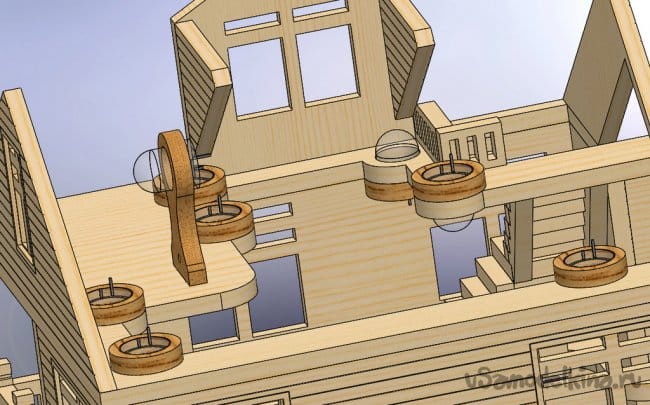

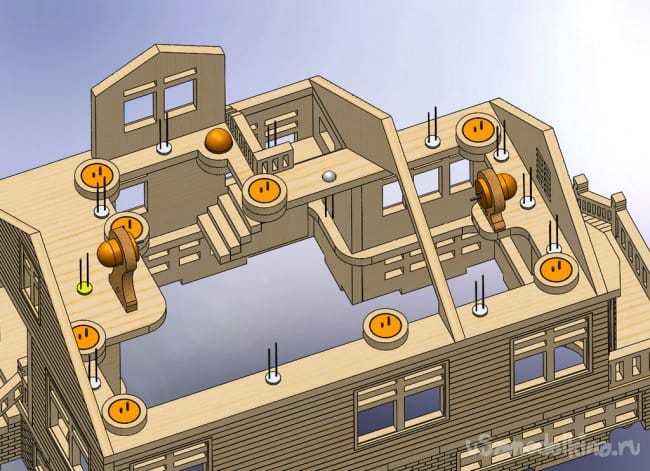

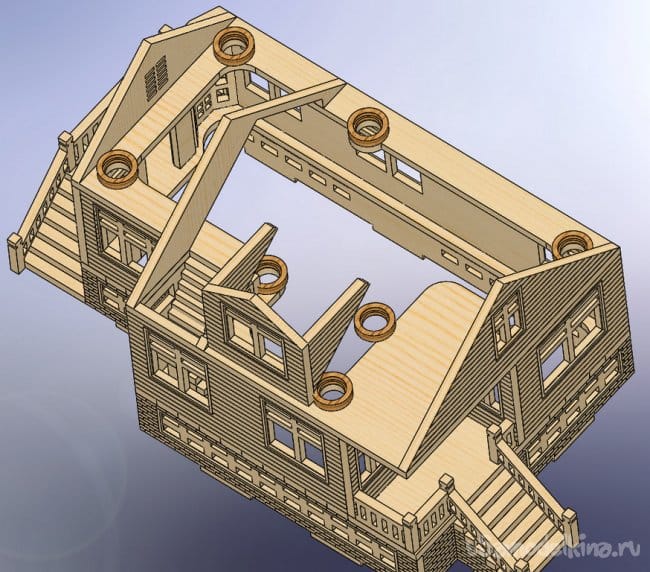

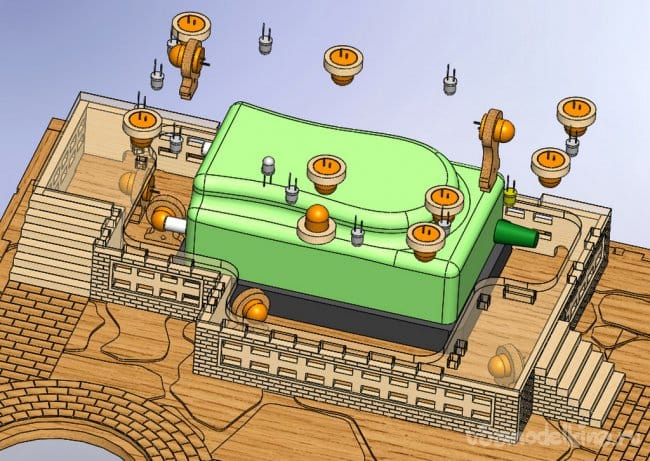

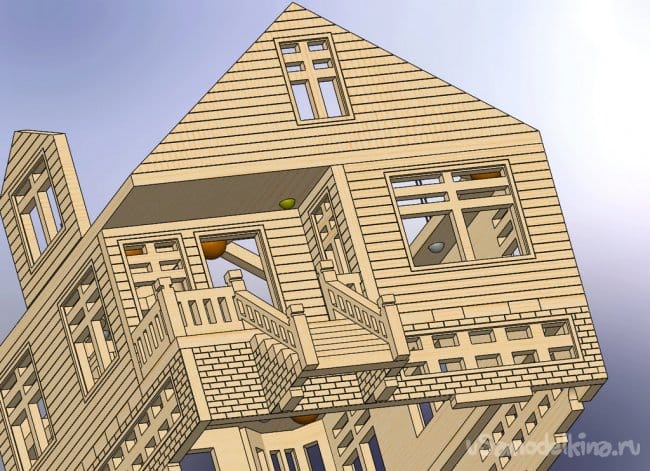

    Вот нарисовал: в перекрытии сделал большую прорезь и посадочные места под светодиоды 10мм. Добавил пару стоек и кольца, что бы диоды не выступали сильно. Эти светодиоды для ночника (оранжевый свет).





    А тут добавил отверстий для диодов 5 мм. Будет яркий белый свет. Даже подсветку правого крыльца организовал.

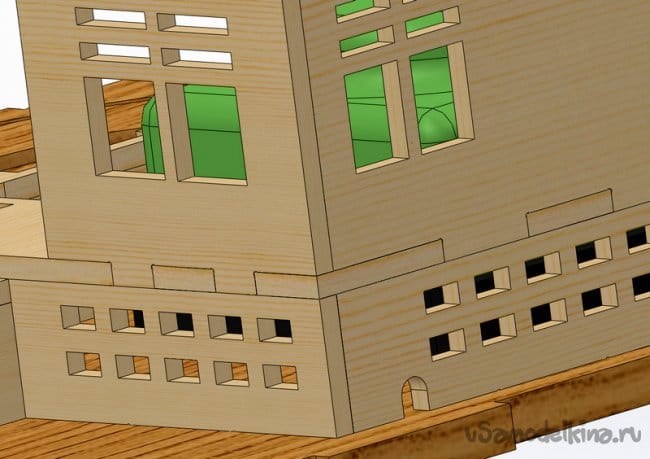

    Посмотрел что получилось, не хватает ночной подсветки цоколя. Добавлю.





    С проектированием крышки, домика, колодца, подсветок в принципе закончил. Можно начать вырезать. Еще будет установлена мельница (рабочая), но думаю что лучше отдельную тему создать.



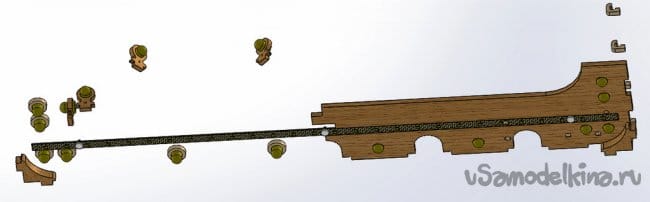

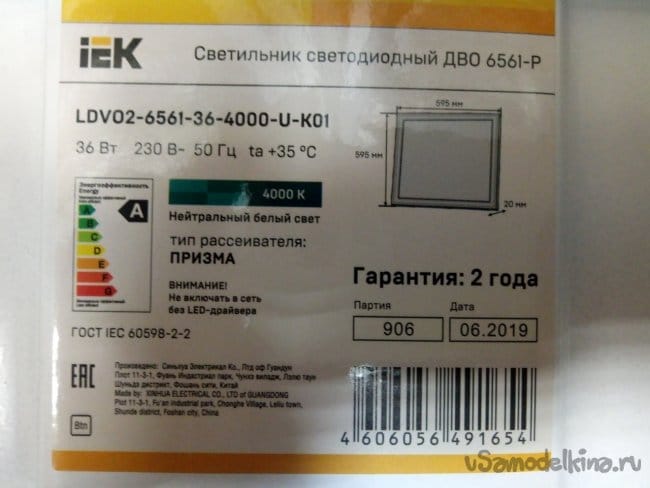

    Еще раз проверил сборку перед началом резки. Кое что добавил и изменил. Заменил светодиодную ленту на планку светодиодов из потолочного светильника. Заказал на али драйвер для нее. И вместо оргстекла буду использовать рассеиватель от того светильника.

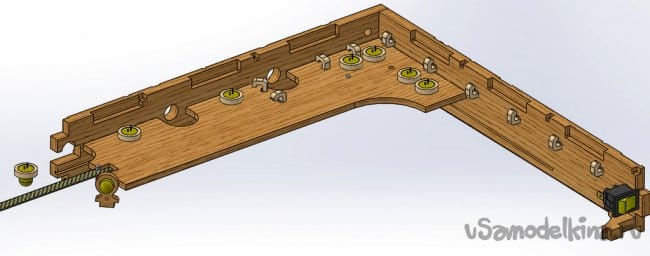

    Добавил общий выключатель (тумблер) на переднюю сторону. Добавил отверстия для ввода шнура питания и для скрытого соединения домика (подсветка + компрессор) с мельницей (электронная начинка). Добавил стоек для укладки кабеля питания.

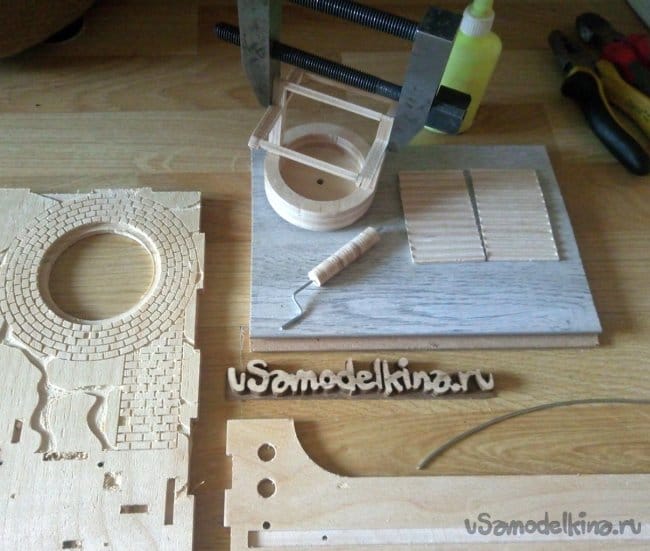

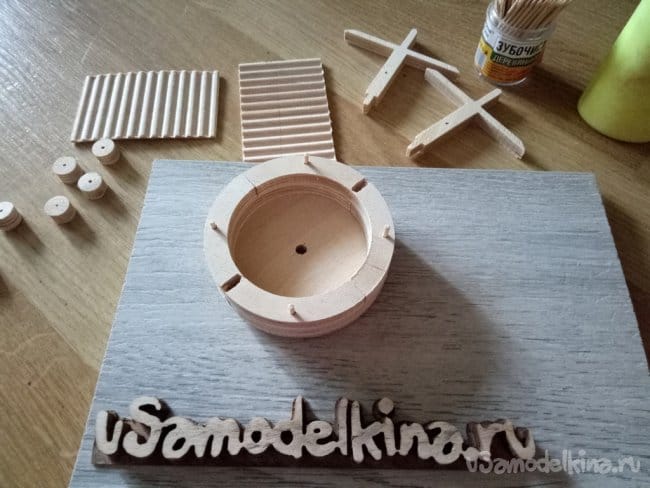

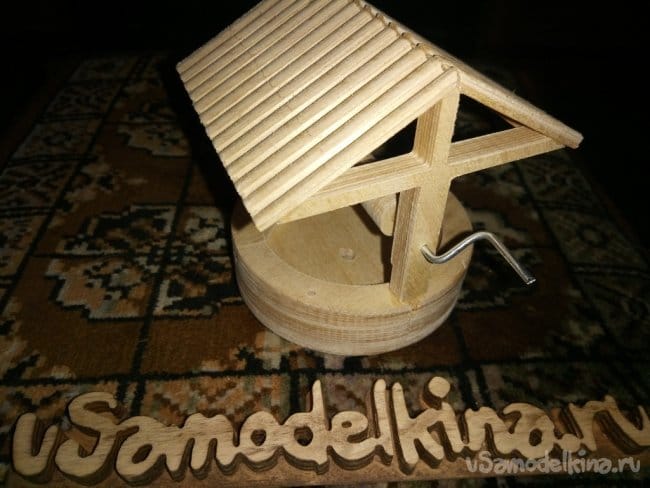

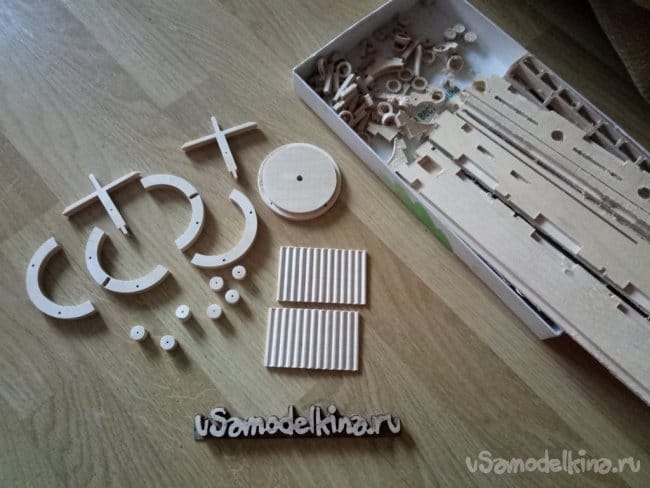

    Начал вырезать, пошли первые детали. На фото ниже шлифованные детальки для колодца, в коробке из под фрезы. Но это только начало...

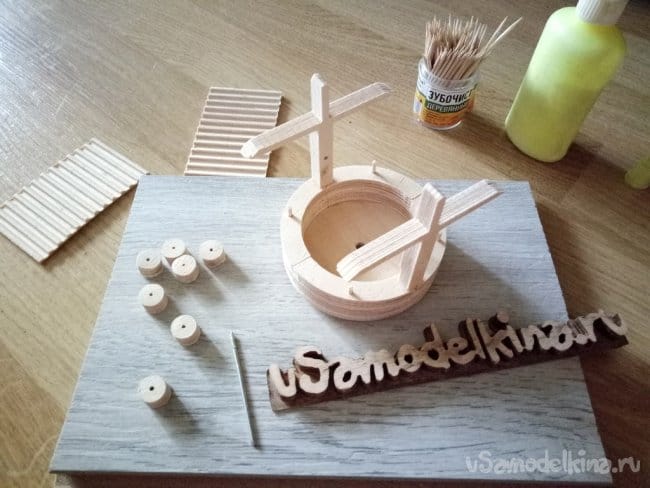

    Начну сборку с простого. Колодец.

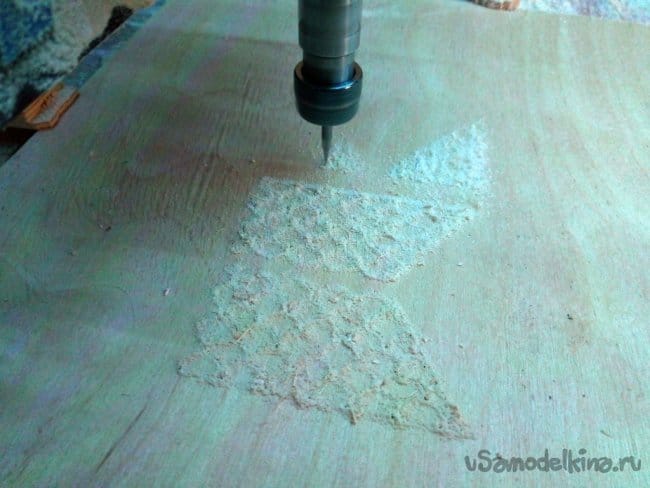

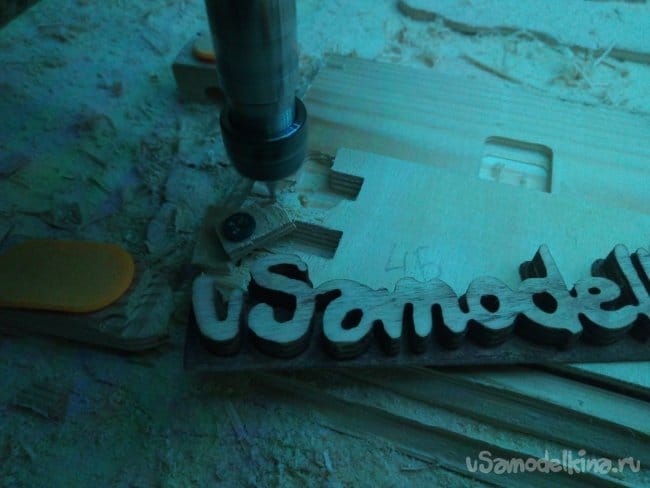

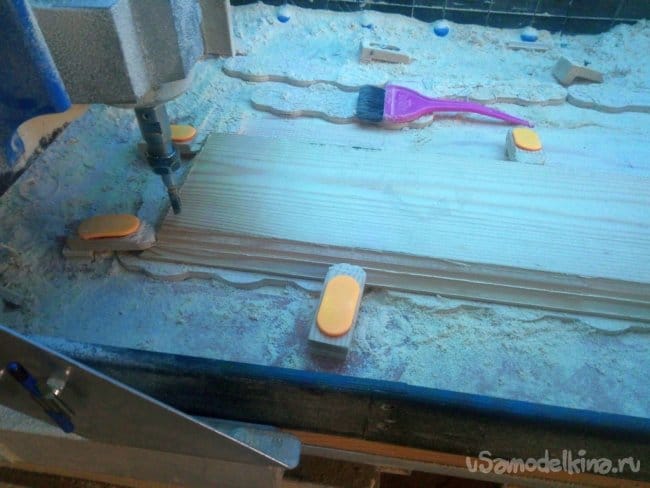

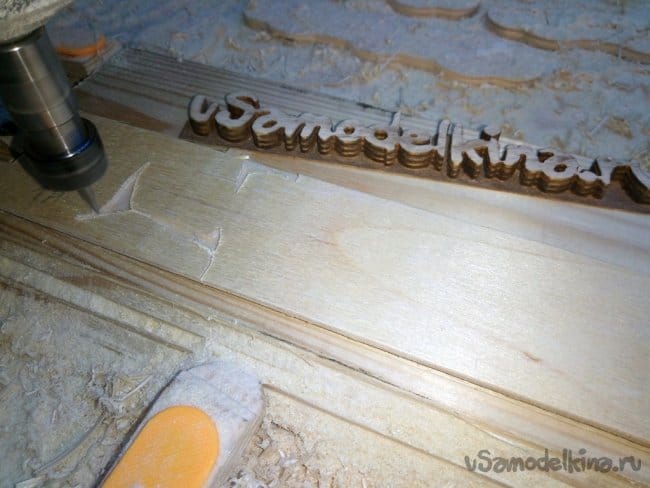

    А тут показан процесс гравировки. Делаю не глубокую (Z-0,2мм), так как мелкий рисунок, да и просто для визуального эффекта.

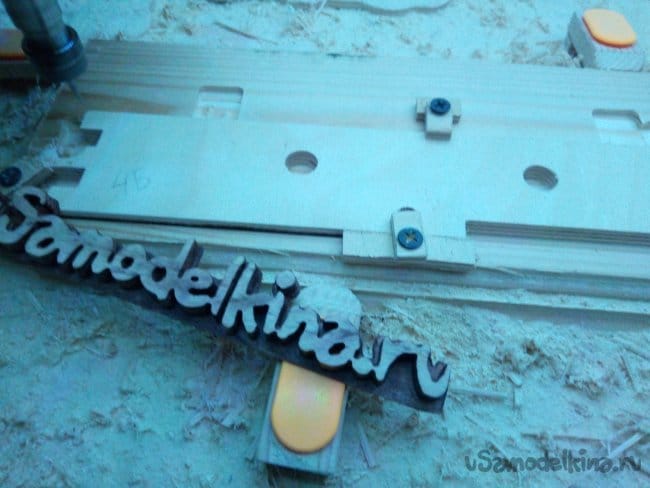

    На данном этапе работ понадобился кондуктор. Объясню: имеется пока 6 деталей, которые нужно обработать с двух сторон, причем нужно выдержать расположение детали очень точно в координатах станка при ее перевороте. С одной стороны деталей - технологические пазы и карманы, с другой (будет внешней) фрезеровка каменной кладки.

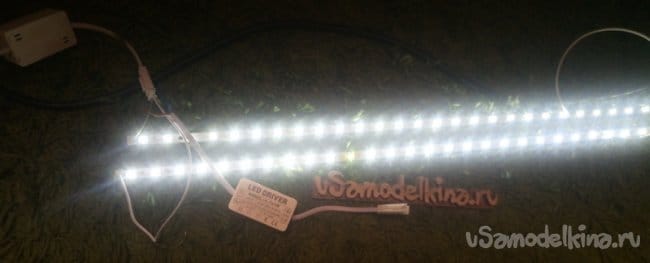

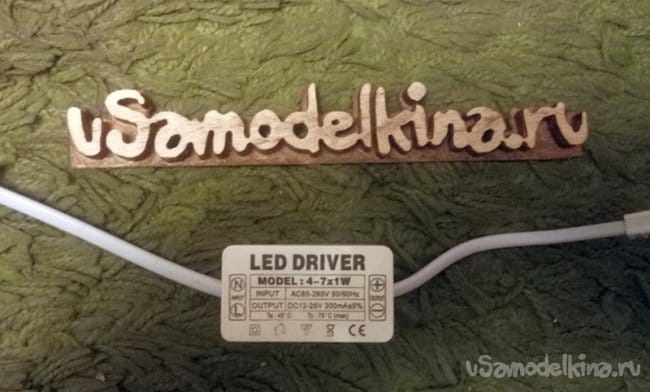

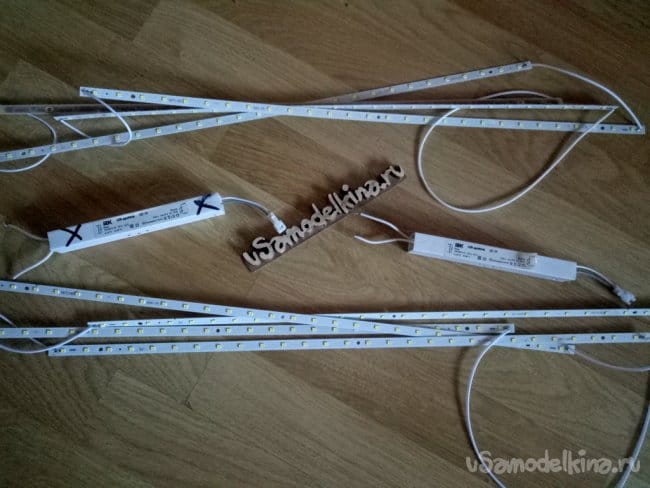

    Получил из Китая нужные драйвера. Проверил, подключив одну линейку, получилось оОочень ярко. Подключил последовательно вторую - самое то! Хоть и планировал установить одну линейку диодов, и подгоовил для нее паз на 1 мм, но место позволяет, установлю и вторую. При монтаже в дальнейшем будет фото. А пока только эти: драйвер и пара светящихся линеек.

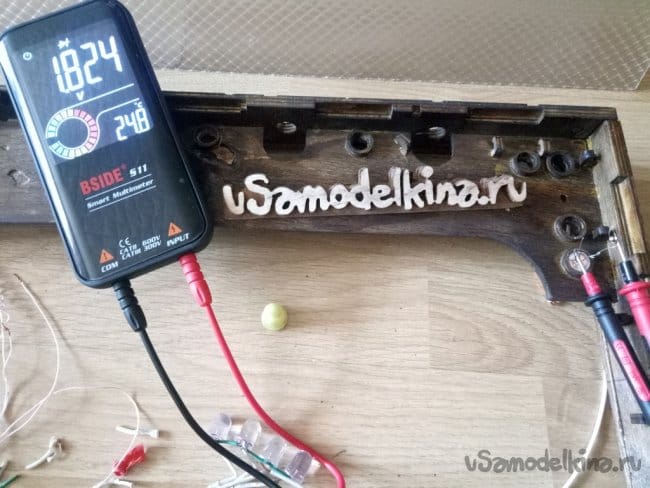

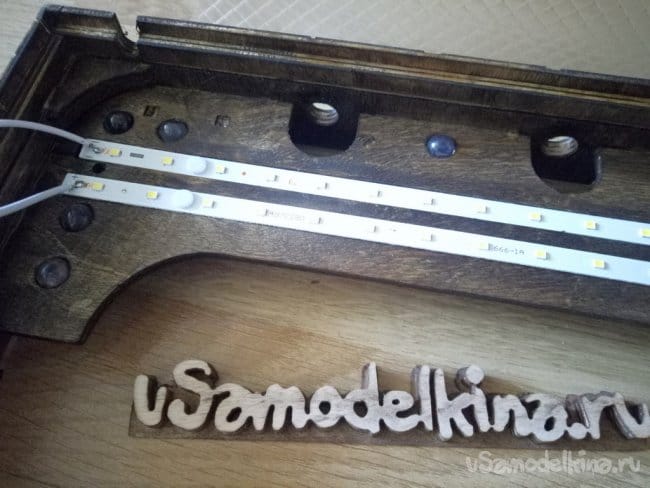

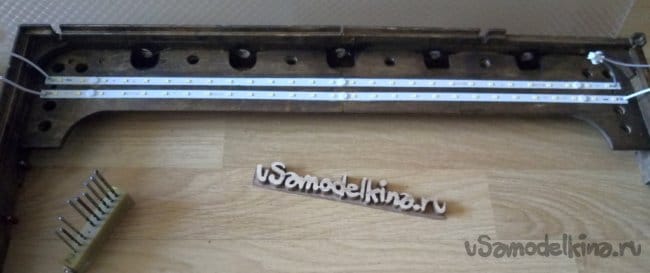

    Наконец то начинаю сборку крышки. На фото ниже видно что первая планка со светодиодами установлена в паз, вторую пришлось добавлять "по месту". Заaиксировал родными клипсами и добавочно добавил немного клея на обратные стороны планок. Так же установил светодиоды 10 мм. Уже не помню что я ими делал, откуда демонтировал, но уже с токопонижающими сопротивлениями 220 ом.





    Ну а тут уже электромонтаж.

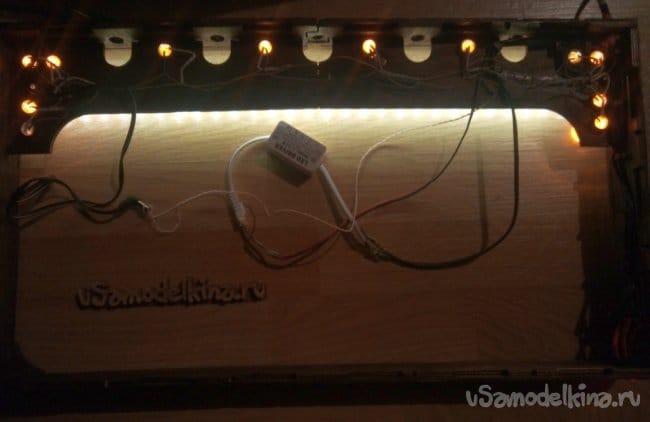

    После монтажа нужно проверить работу.

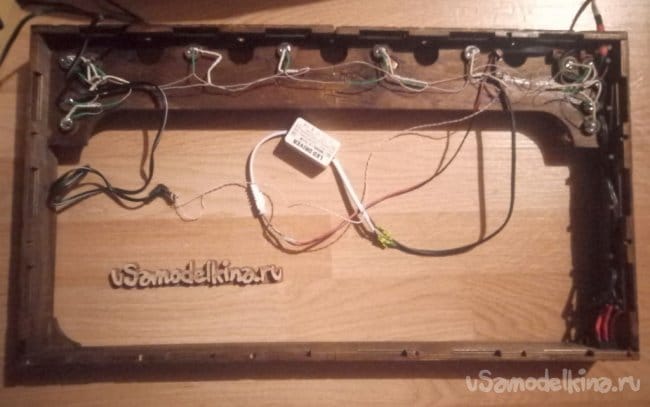

    Ниже показал обратную сторону.

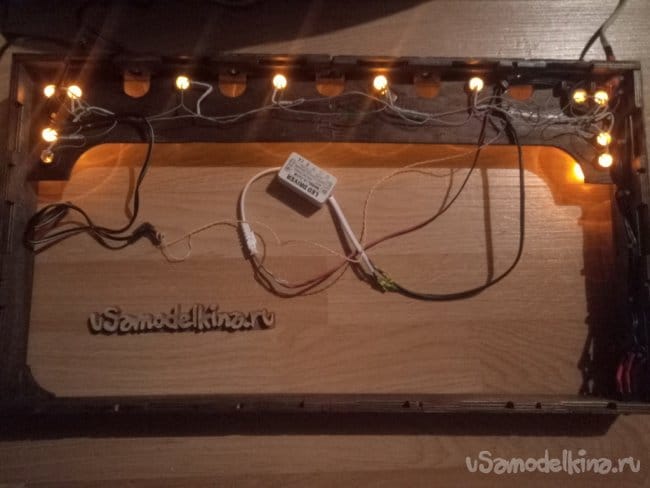

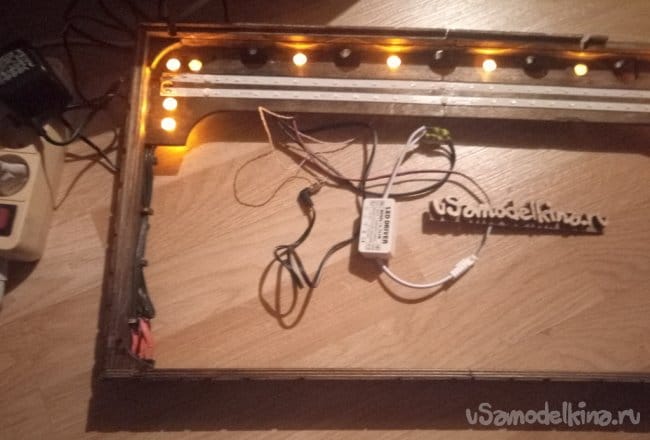

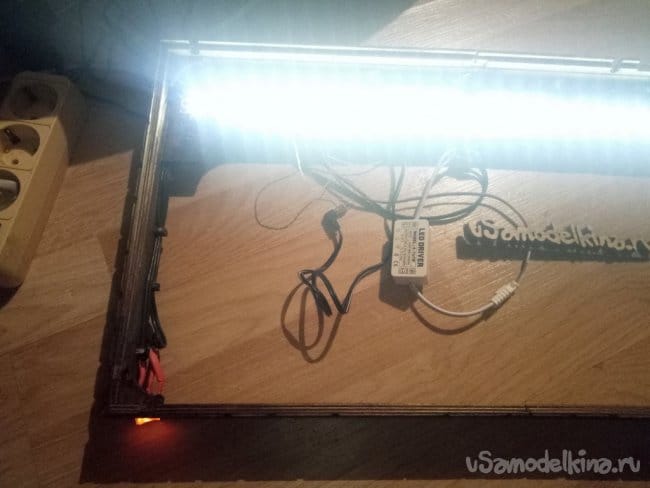

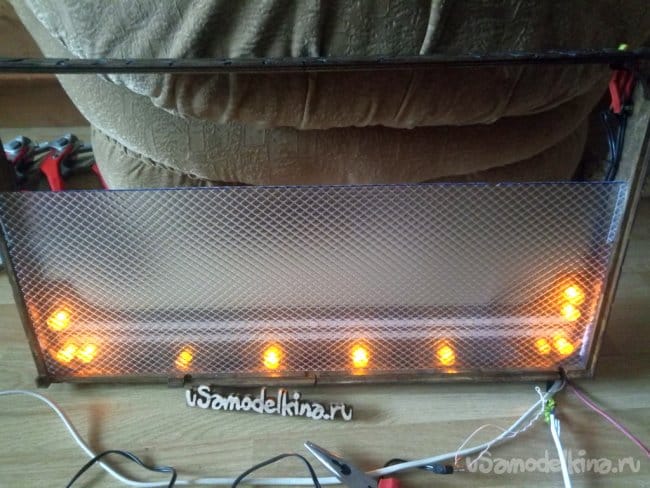

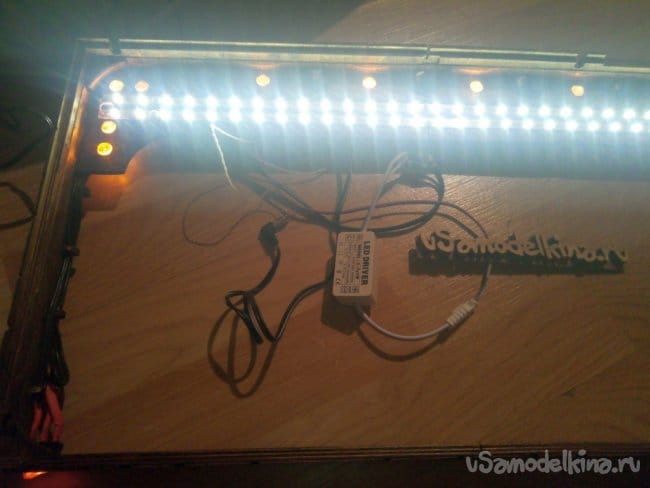

    Первая - ночник вторая - подсветка, третья фото - просто подключил все )))

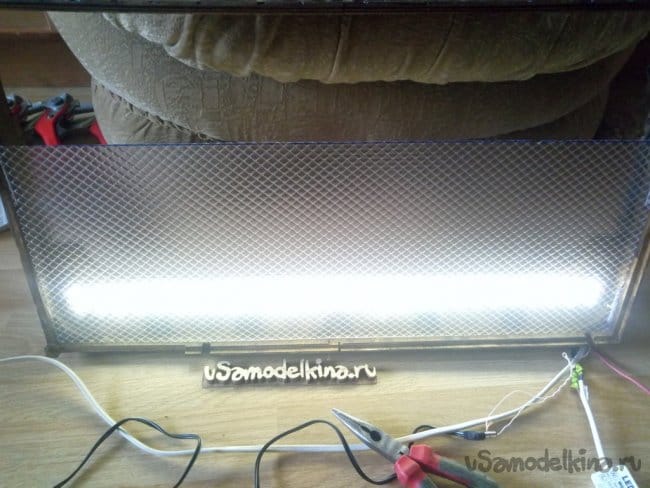

    Вставил рассеиватель (от потолочного светильника)

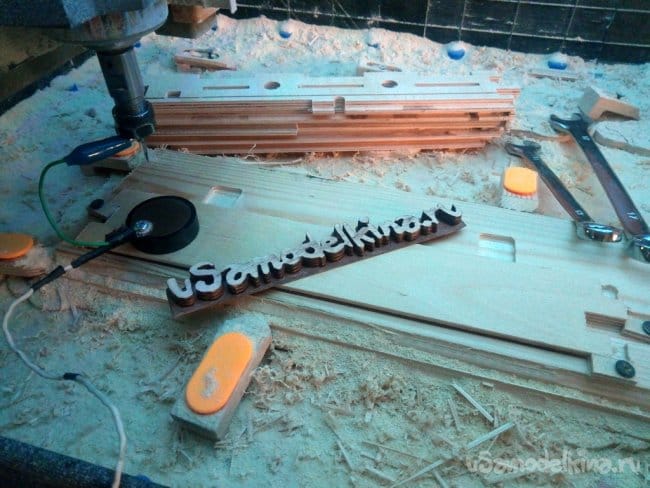

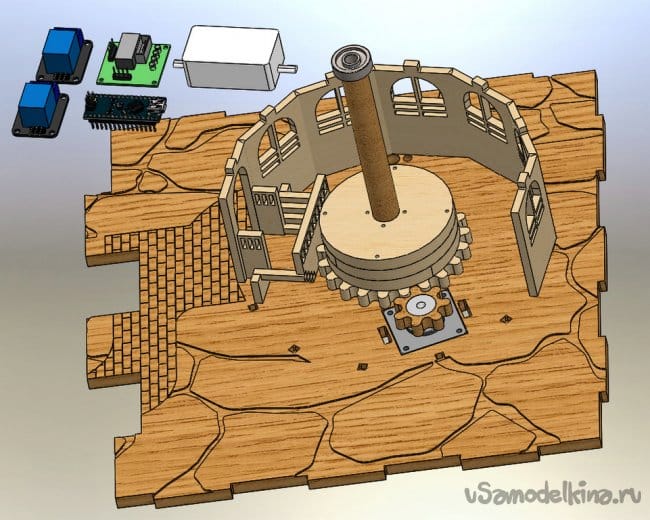

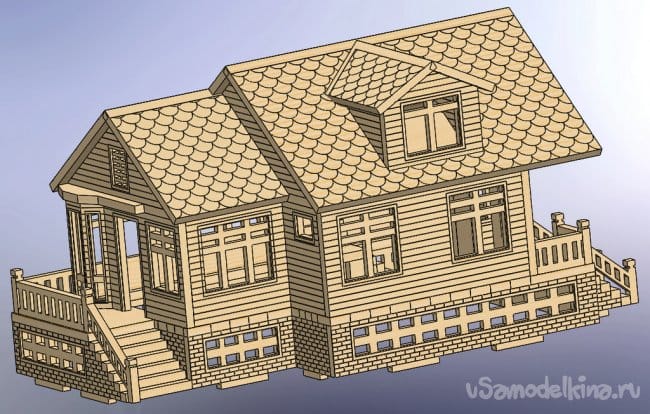

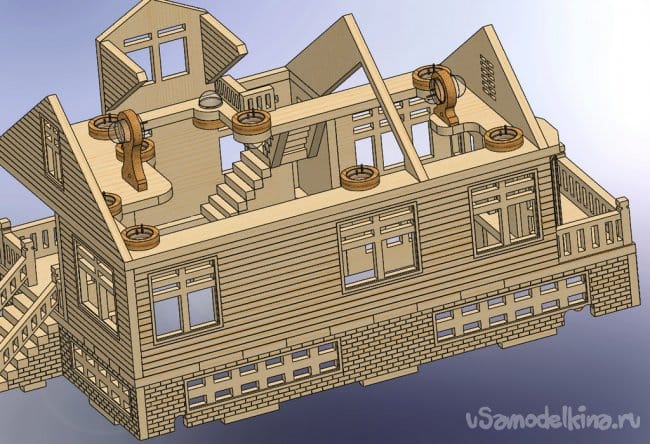

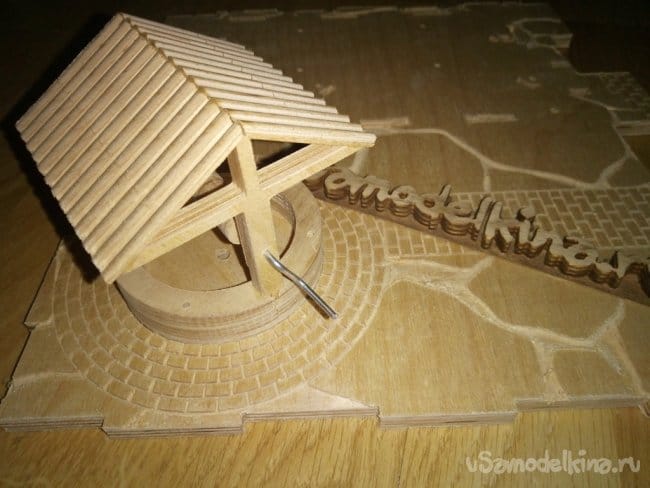

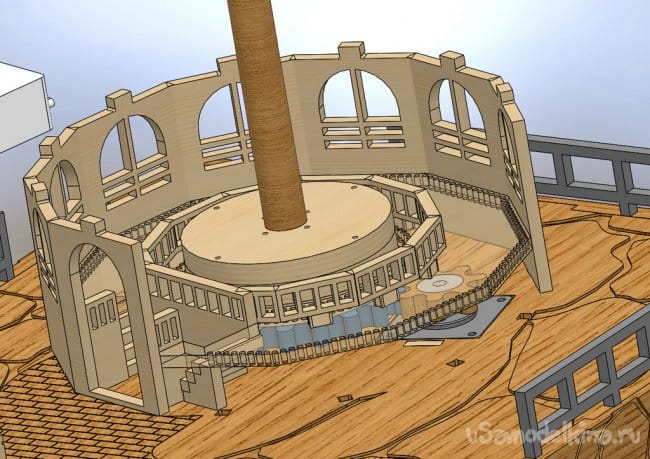

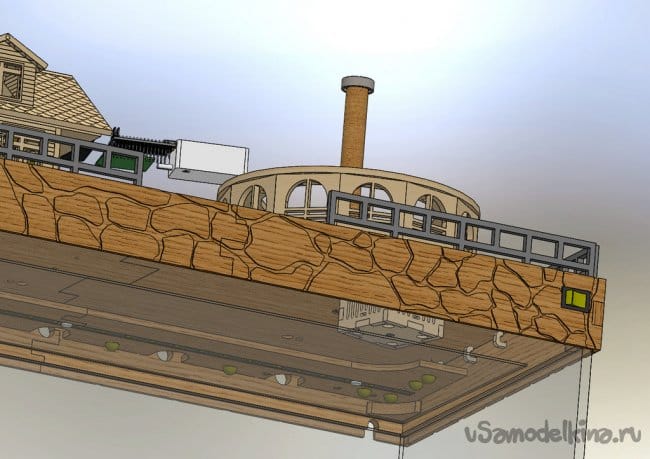

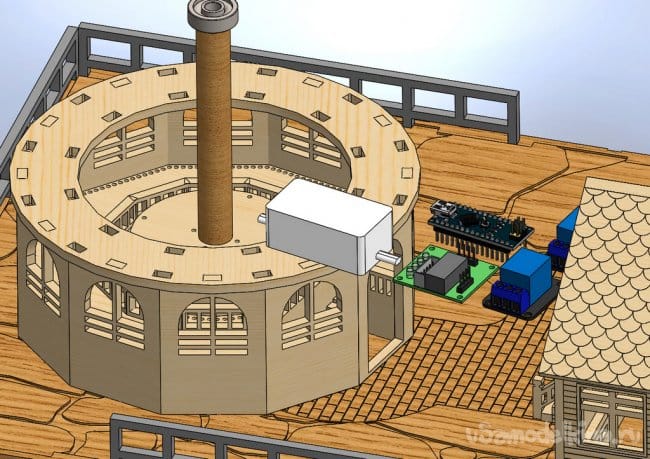

    Смотрю, а уже подбираюсь к ограничению по количеству изображений, да и статья получается великоватой. Для облегчения восприятия, лучше делать статьи не большими. Поэтому эту часть (а именно работу с крышкой) придется поделить на пару частей. А для "затравки" ниже выложу несколько картинок из дальнейших публикаций. Работа не стоит на месте, в планах еще много ее.






    Всем добра!!!
