    100-дюймовый экран для проектора за $25! Сделанный своими руками

    Я очень люблю ходить в кино! Но с нынешней ситуацией это сделать всё сложнее! То всё закрыто, то без маски не пускают (а попробуй есть попкорн в маске) сомнительное удовольствие. Вот я и решил сделать кинотеатр у себя дома. Но телевизор с большим экраном мне не по карману. Да и размер у них маловат. А я хотел по больше. Думаю 100 дюймов хватит.
    Привет! Меня зовут Роман (ZZZEEEXXX)! Описываю самоделку по просьбе автора «Polkilo». Так как сам он занят реализацией новых проектов!



    Инструменты и материалы:
    -Ручная пила
    -Кондуктор
    -Струбцины
    -Проектор Full HD AAO YG620
    -Экран
    -Электрический степлер
    -Сосновый брус 150х40х18 мм

    Шаг 1 Измерения

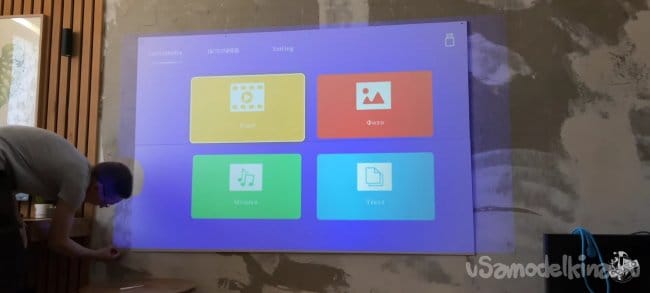

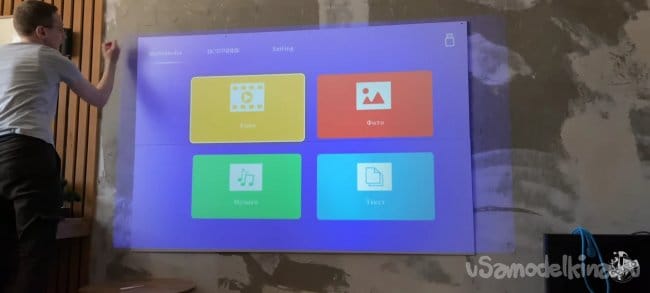

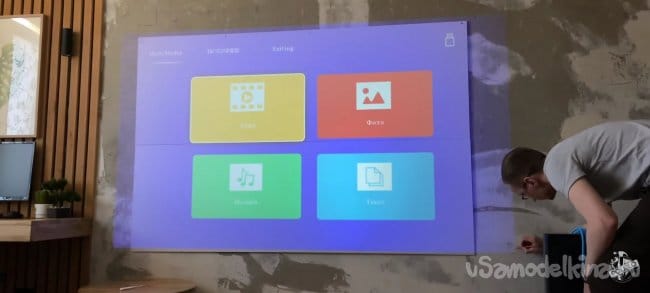

    Я начал с того, что измерил размер изображения которое проецируется на стену. Выбираю оптимальный режим моего проектора, для чёткой и яркой картинки. У меня получилось 2200х1200мм. У вас может получиться меньше или больше. От этого зависит размер ткани которая вам понадобится!

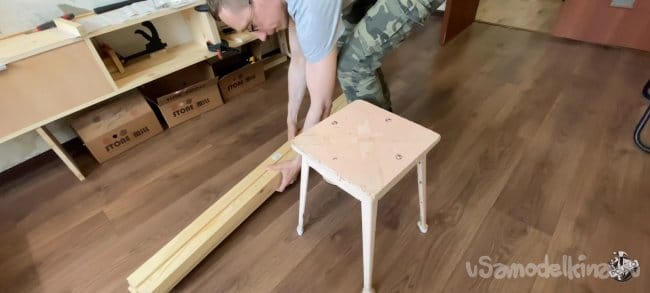

    Шаг 2 Сращивание
    В магазине в котором я закупался не нашлось бруса длинной больше полутора метров. А мне нужно 2,2 м значит нужно сращивать. Для соединения я буду использовать простой, но надёжный способ «вполдерева». «Соединения вполдерева (могут называться простой или прямой замок) выполняются из компонентов одинаковой толщины, при этом в каждой части выбирается половина материала по толщине. Они довольно легко вырезаются и применяются в рамных конструкциях, когда один элемент должен пересечь или соединиться с другим в одной плоскости, не выступая друг над другом. Это соединение можно выполнять машинным или ручным способом с помощью пилы и стамески.»

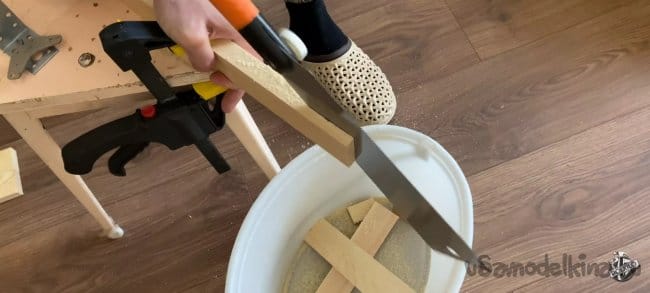

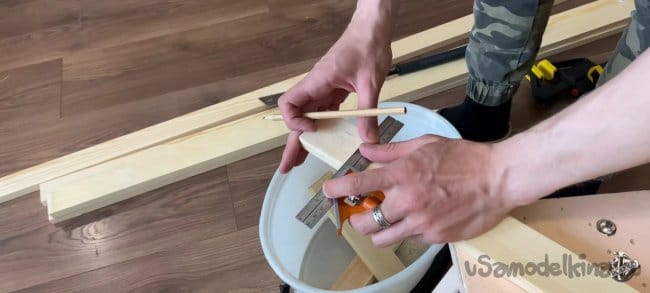

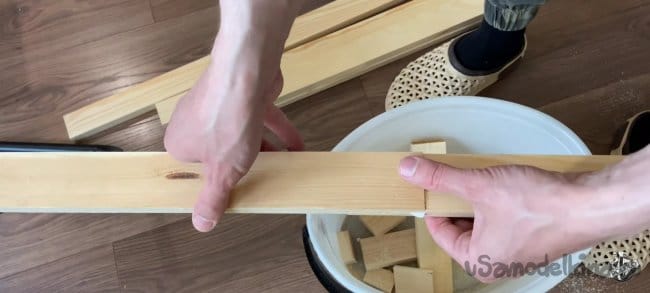

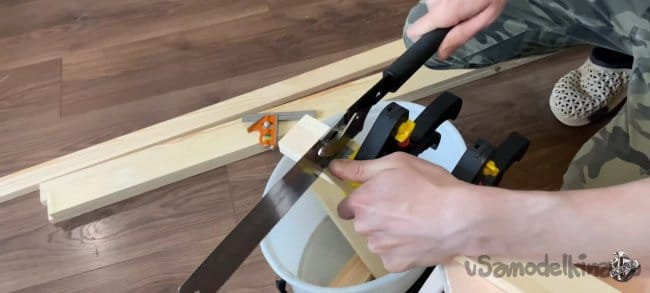

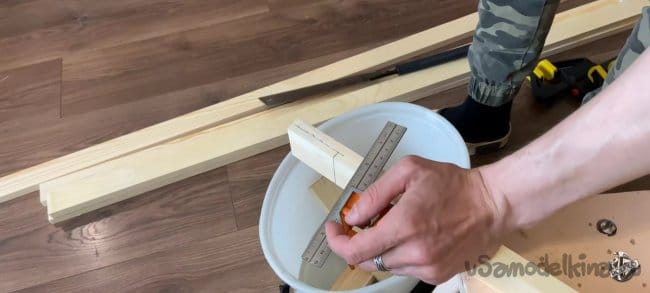

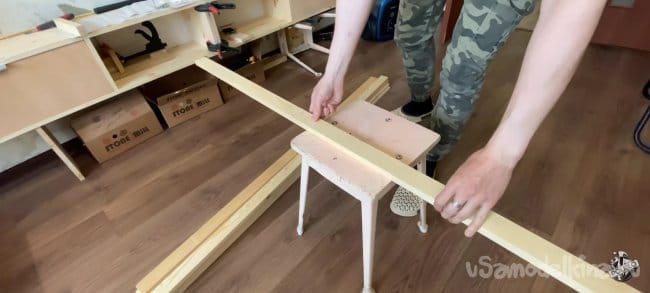

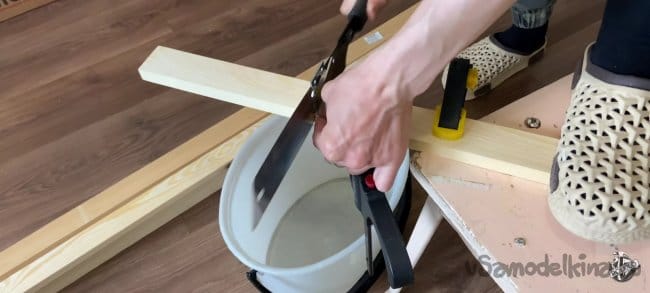

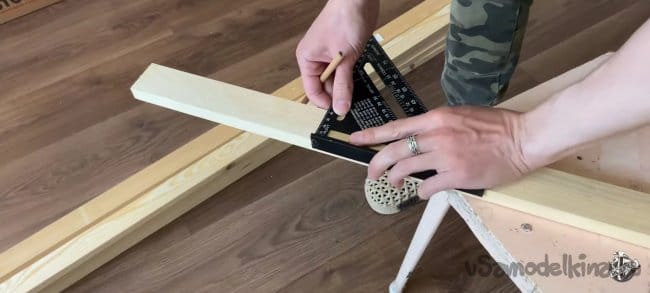

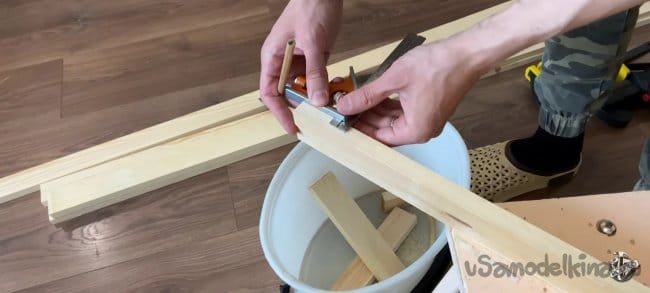

    Беру нужный брусок, размечаю на нем 40 мм по длине и 9 мм по толщине. Аккуратно пилим. После распила можно обработать края канцелярским ножом, для лучшего прилегания. Повторяем операцию на остальных трёх брусках.

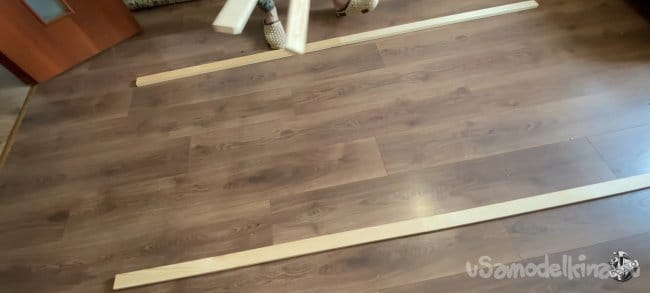

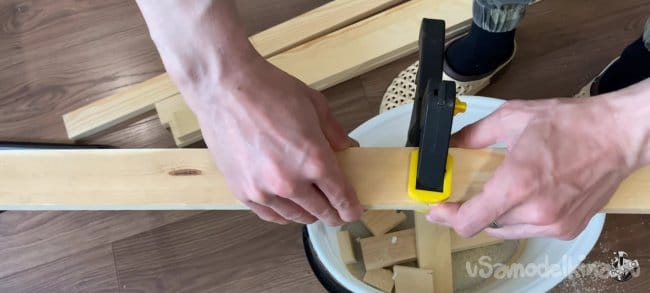

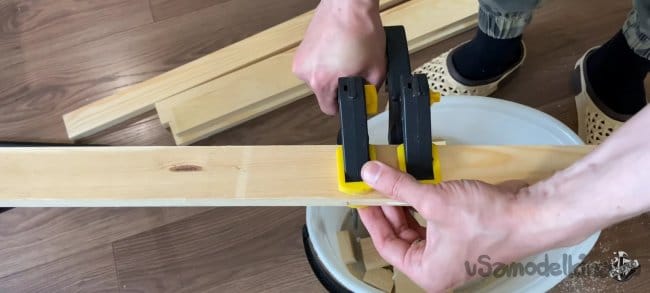

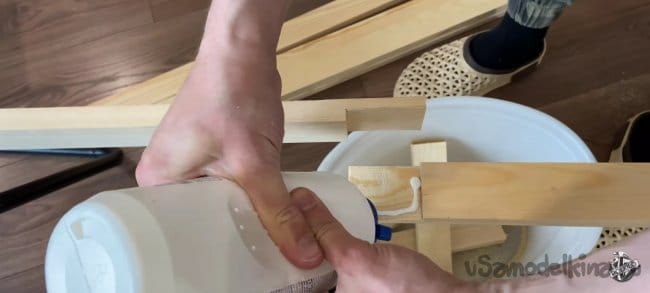

    Соединяем наши бруски вместе. Промазываем места соединения клеем ПВА фиксируем с помощью струбцин. Для большей надёжности в каждом месте соединения я добавил по 2 скобы. Электрическим степлером.

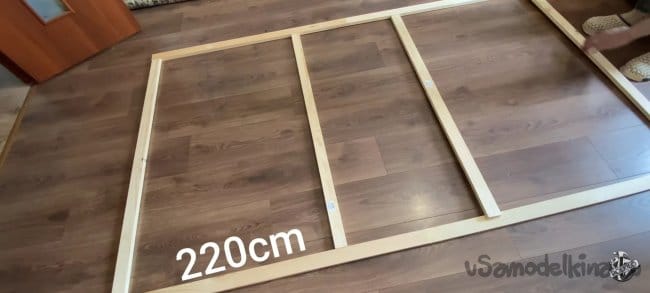

    Шаг 3 Рамка

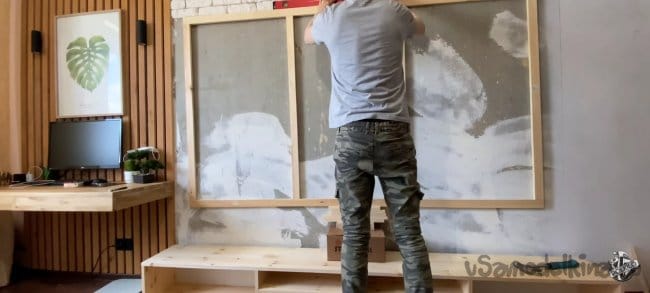

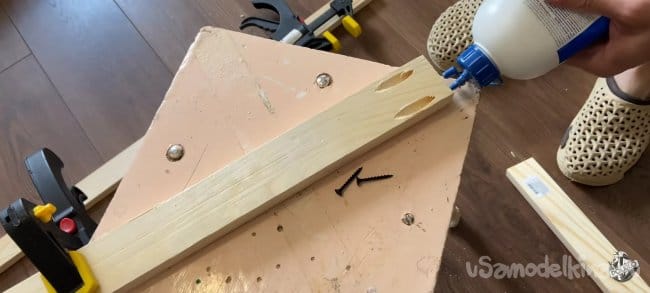

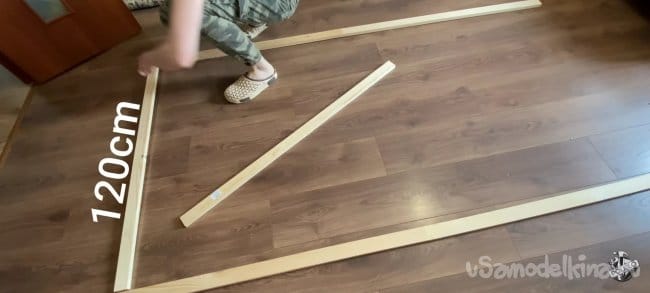

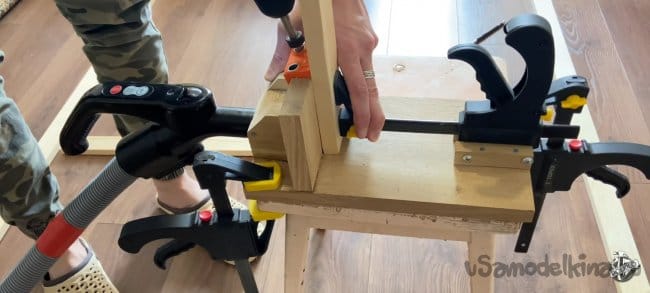

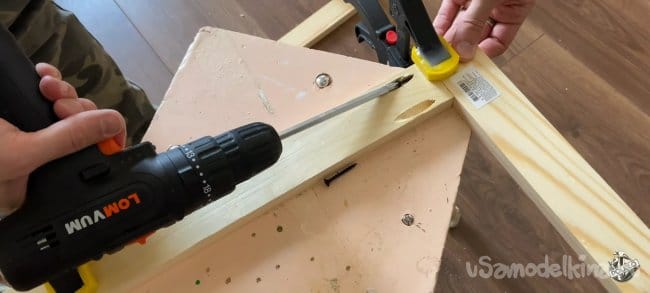

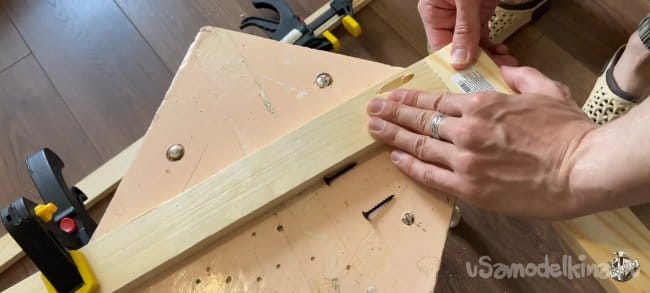

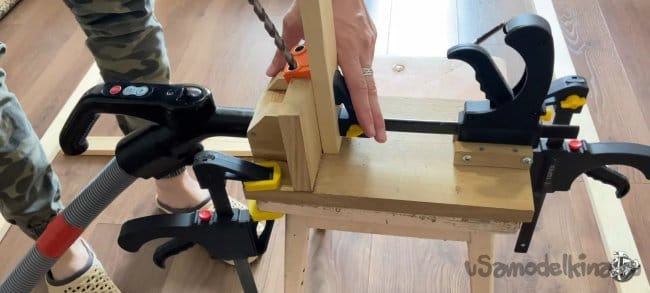

    Пока клей сохнет можно заняться остальными частями рамки для нашего экрана. Отпилим четыре бруса длинной 840 мм. Сверлим в каждой заготовке отверстия под косой шуруп. Я использую специальный кондуктор и приспособление которое сделал сам.

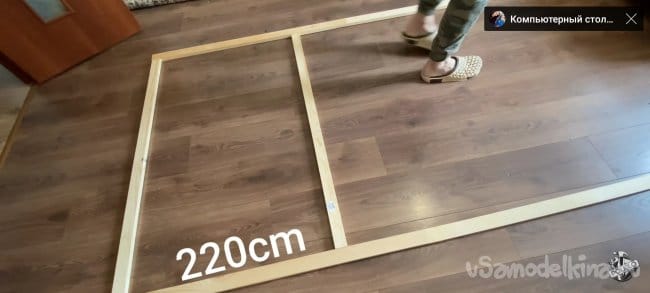

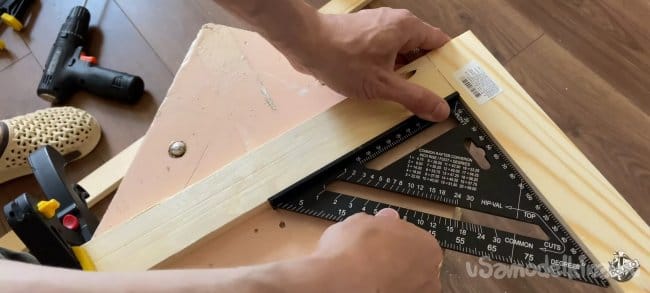

    Теперь нужно всё собрать вместе, это проще простого проклеиваем место соединения клеем ПВА и закручиваем в наши отверстия шурупы. Вот и всё! Не забывайте проверять правильность угла в местах соединения. Должен быть ровно 90 градусов иначе нашу рамку перекосит.














    Шаг 4 Ткань

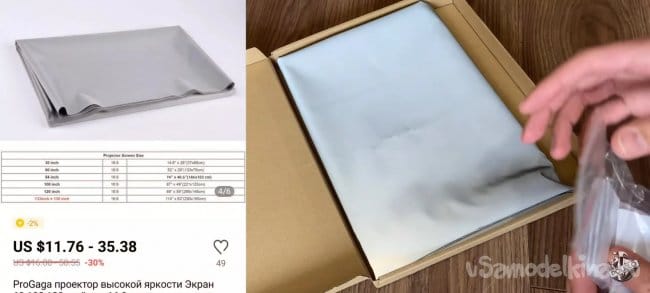

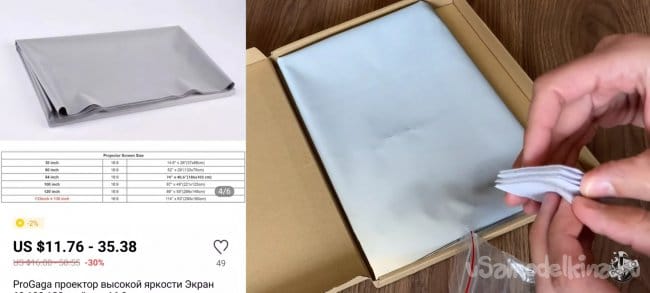

    Я купил специальную светоотражающую ткань на алиэкспресс. Вы можете поступить так же или использовать любую другую ткань. Хочу сразу предупредить по поводу этой ткани. Она работает очень хорошо картинка яркая и насыщенная. Смотреть комфортно даже при свете дня (конечно если не очень яркое солнце). Но есть нюанс, который может многим не понравится. Когда вы используете обычную белую ткань (к примеру хлопковую простыню) угол обзора достаточно широкий, но картинка не яркая и не чёткая. В случае светоотражающей ткани всё наоборот. Угол обзора становится узким, но картинка четкая и яркая. Выбирать вам!

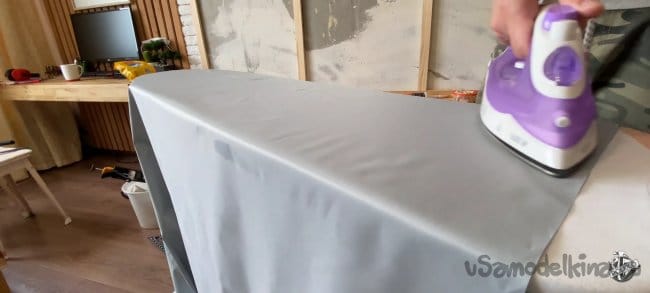

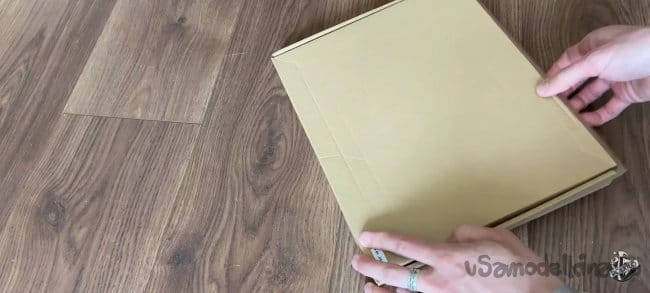

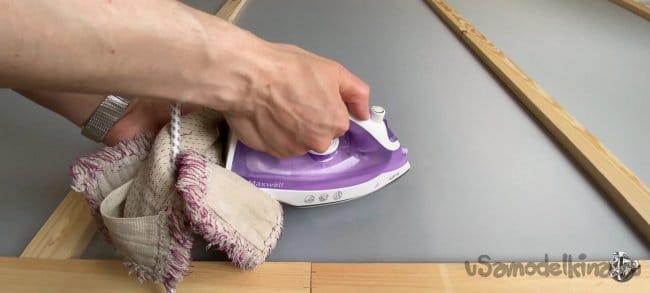

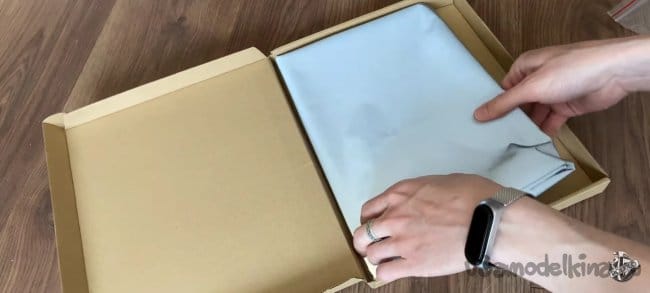

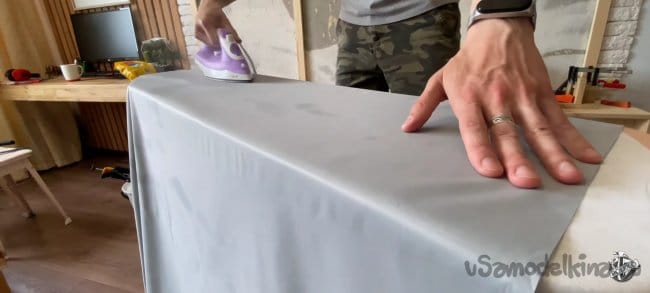

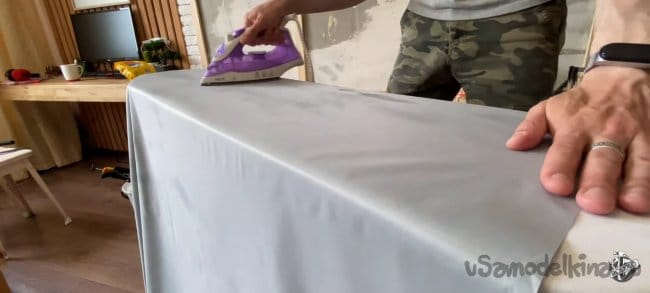

    Ткань пришла в маленькой коробке и когда я её развернул то, увидел большое количество складок. Вооружившись утюгом я очень долго и тщательно их разглаживал. Сразу предубеждаю, что делать это нужно на минимальной температуре. Можете гладить через слой хлопковой ткани.







    Шаг 5 Натягиваем ткань

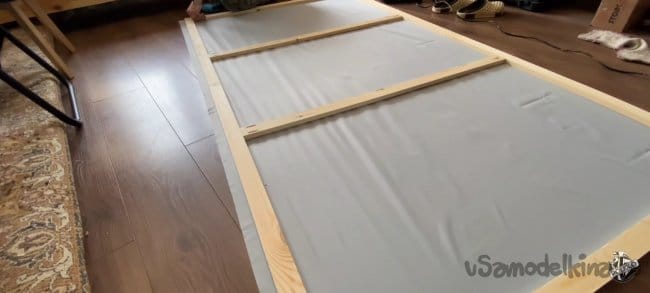

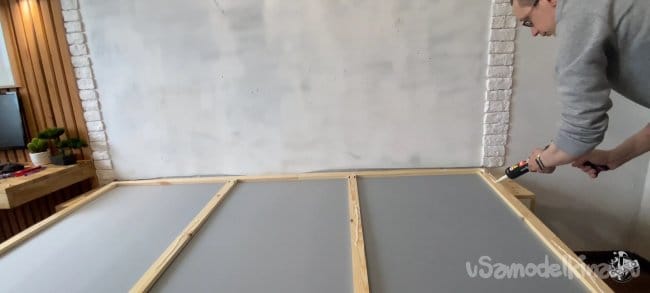

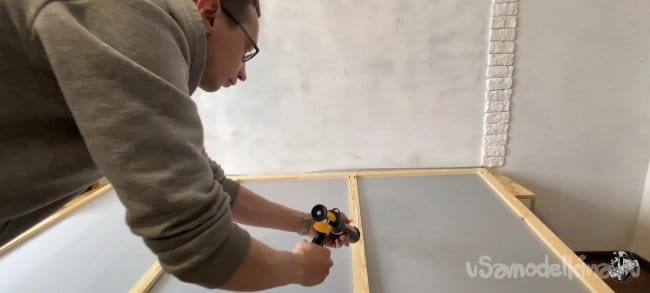

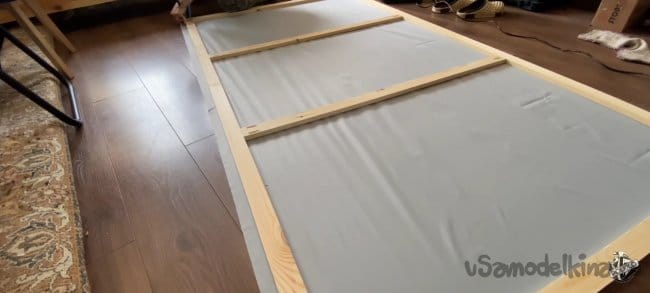

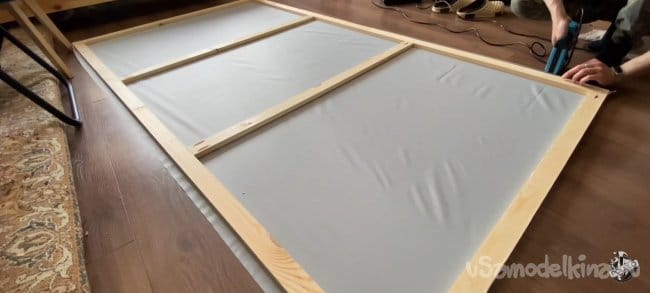

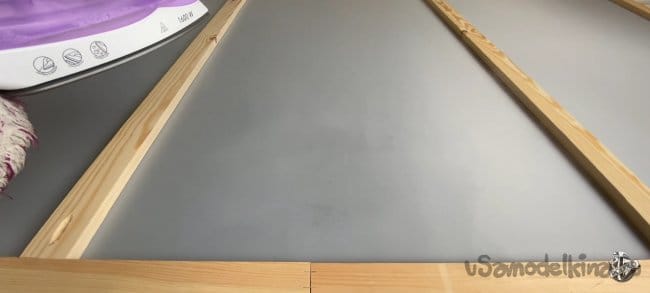

    Кладём ткань на пол и накрываем нашей рамкой. Процесс натяжки не очень сложный, но ответственный! Подворачиваем края на длинной стороне и крепим их к каркасу с помощью электрического степлера. Вы можете натягивать с любой стороны, но всё время следите, чтобы не образовывались складки. После натяжки я увидел, что остались загибы на ткани. Их легко можно убрать с помощью пара или фена.





    Шаг 6 Вешаем на стену

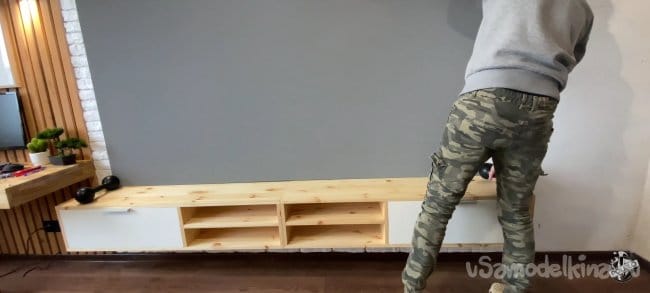

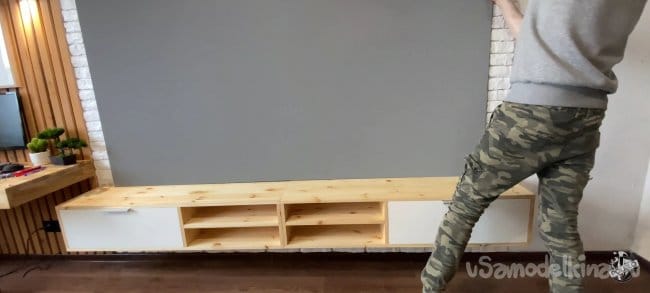

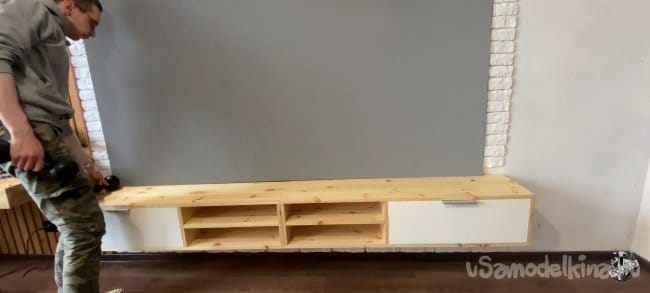

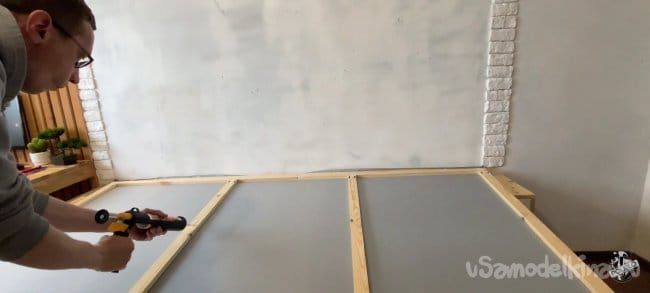

    Крепим экран на стену. Конструкция получилась не очень тяжёлая и жидких гвоздей хвати, чтобы удержать её. Промазываю все плоскости рамки и прижимаю её к стене. Для надежности я прижал все конструкцию к стене гантелями!

    Если же у вас получится большая и массивная конструкция можно использовать другие виды крепления, благо на рынке вариантов крепежа очень много. Всё зависит только от вашей фантазии и достатка!

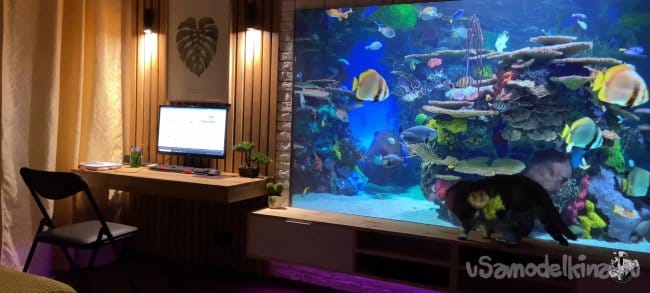

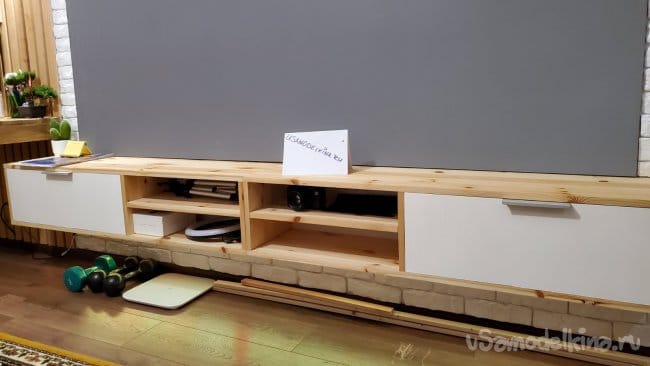

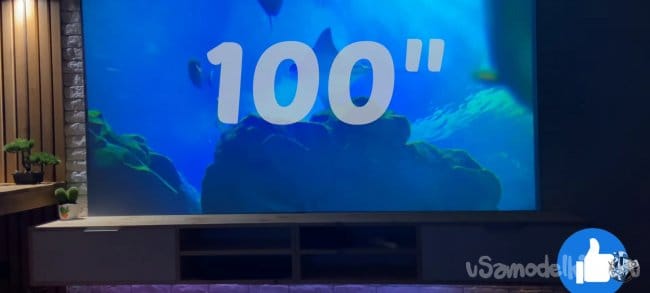

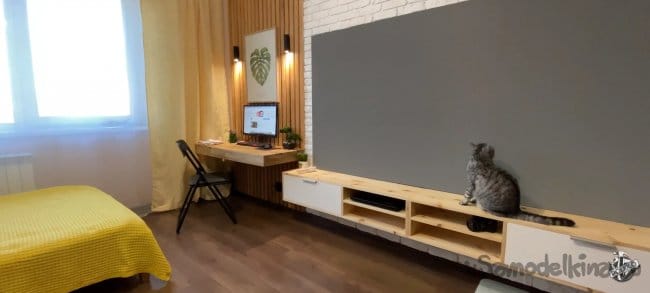

    Вот так! Меньше чем за 25$ можно сделать экран для проектора на 100 дюймов!
