    Перцептрон

    Сконфигурируем входы нейрона
    Перцептрон

    устанавливаем первоначальные веса нейрона

    Устанавливаем первоначальное состояние нейрона

    Первоначальное состояние на входе и выходе нейрона

    Конфигурируем порты программы

    Устанавливаем скорость серийного порта 9600 бод
    а также подтягиваем две кнопки на внутреннее сопротивление командой INPUT_PULLUP и конфигурируем выход нейрона на 13 пин ардуино (можете назначить любой свободный порт также как входные нейроны).

    Основной цикл программы

    Основная программа обработки сигналов в самом нейроне и формирование выходного ответа после получения входных данных

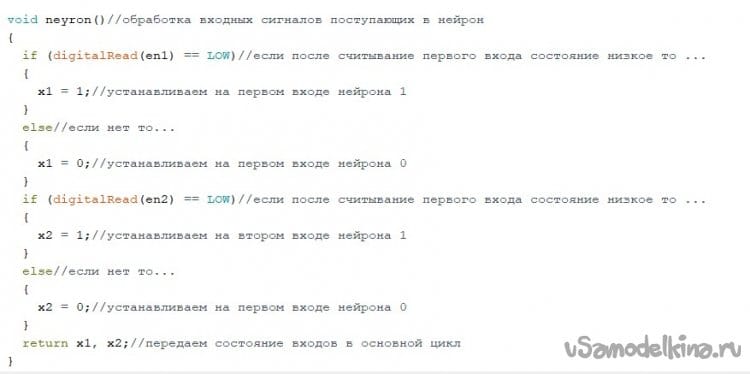

    Обработка сигналов на входе нейрона, в принципе поэкспериментировав с кодом, вы сможете подать сигналы с чего угодно, нейрону все равно какие данные вы подадите на вход.

    Полный листинг приведен ниже, пользуйтесь и осваивайте. Сфера применения ограничена только вашей фантазией.
    Старался максимально объяснить каждую строчку кода. Сам знаю как новичкам или даже опытным программистам разберётся с чужим кодом или пытаться его адаптировать под свой проект. В дальнейших статьях постараюсь показать где я его применяю на практике. Занимаюсь Нейросетями давно и буду выкладывать свои наработки по мере возможности и время. Вопросы и комментарии можете оставлять если будут какие то вопросы то постараюсь на них ответить.
    Всем удачных самоделок!!!
    // Вход нейрона
    const int en1 = 12;//определяем вход нейрона
    const int en2 = 11;//определяем вход нейрона
    const int z_out = 13;//определяем выход нейрона

    // Веса нейрона
    float w1 = 0.5;//определяем веса нейрона
    float w2 = 0.3;//определяем веса нейрона
    float theta = 0.6;// сдиг нейрона для предотвращения переобучения

    float z = 0;//начальное состояние нейрона

    //Состояние входа и вихода нейрона
    int x1 = 0;//определяем состояние на входе нейрона
    int x2 = 0;//определяем состояние на входе нейрона
    int zr = 0;//определяем состояние на выходе нейрона


    void setup() {//Конфигурация портов програмы

      Serial.begin(9600);//скорость роботы порта
      pinMode(en1, INPUT_PULLUP);//вход первого порта
      pinMode(en2, INPUT_PULLUP);//вход второго порта
      pinMode(z_out, OUTPUT);//выходной порт

    }

    void loop() {//основной цикл програмы

      neyron();//обработка сигналов в самом нейроне

      z = ((x1 * w1) + (x2 * w2)) - theta;//перещитываем состояния на входе нейрона

      if (z >= 0)//если состояние нейрона после перещета больше 0 то...
      {
        digitalWrite(z_out, HIGH);//на цыфровом пине устанавливаем состояние
        zr = 1;//пишем выход нейрона как высокий
      }
      else//если нет то...
      {
        digitalWrite(z_out, LOW);//на цыфровом пине устанавливаем состояние
        zr = 0;//пишем выход нейрона как низкий
      }
      Serial.print("x1 = ");//выводим в серийный порт надпись
      Serial.print(x1);//выводим в серийный порт состояние первого входа
      Serial.print("x2 = ");//выводим в серийный порт надпись
      Serial.print(x2);//выводим в серийный порт состояние второго нейрона
      Serial.print("zr = ");//выводим в серийный порт надпись
      Serial.print(zr);//выводим состояние нейрона на выходе
      delay(50);//утанавливаем задержку
    }


    void neyron()//обработка входных сигналов поступающих в нейрон
    {
      if (digitalRead(en1) == LOW)//если после считывание первого входа состояние низкое то ...
      {
        x1 = 1;//устанавливаем на первом входе нейрона 1
      }
      else//если нет то...
      {
        x1 = 0;//устанавливаем на первом входе нейрона 0
      }
      if (digitalRead(en2) == LOW)//если после считывание первого входа состояние низкое то ...
      {
        x2 = 1;//устанавливаем на втором входе нейрона 1
      }
      else//если нет то...
      {
        x2 = 0;//устанавливаем на первом входе нейрона 0
      }
      return x1, x2;//передаем состояние входов в основной цикл
    }
