    Создание авиамодели «Лавина» СВ – 186

    Здравствуйте , уважаемые авиамоделисты. Сегодня я хочу рассказать о новой авиамодели «Лавина» СВ - 186

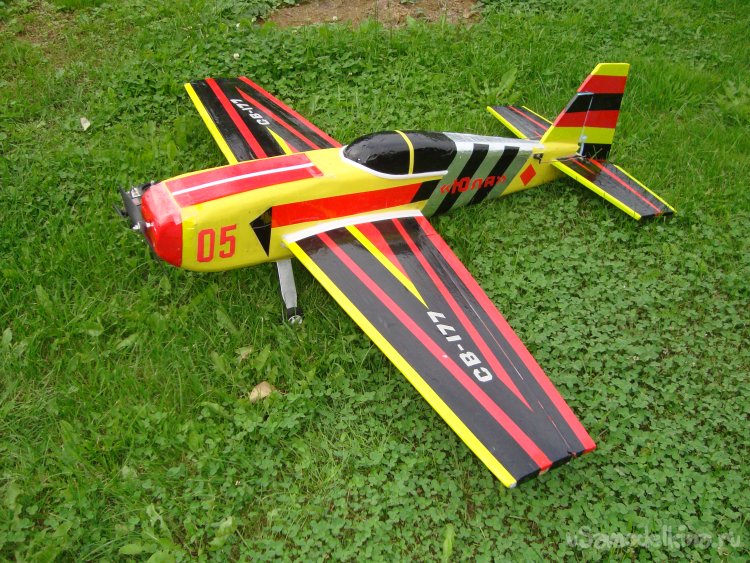

    Эта модель является по сути модернизацией авиамодели «Юла» Св-177.

    Которая создавалась вот по этим чертежам.
    Создание авиамодели «Лавина»  СВ – 186

    Прежде чем начать свой рассказ, разрешите поздравить вас с Новым годом, годом Золоторогого тура (быка) по Славянскому календарю, 7531 лета.

    «Покровитель будущего года является трудолюбивым, благородным и смелым животным. Так что успех в 2022-м ждет тех людей, которым присущи аналогичные качества. Несмотря на трудности, они добьются карьерных высот, наладят личную жизнь и начнут получать хорошие деньги. - Читайте подробнее на FB.ru: https://fb.ru/post/astrology/2021/10/20/332947»

    Ну, а теперь по существу.
    После нескольких полётов модели «юла» мне пришла в голову идея немного переделать её. Тем более, что мне с самого начала не понравился внешний вид этой модели, уж очень морда, «рыло» у неё здоровое, тупое получилось.
    А вот, что из моей затеи получилось - сейчас покажу.
    Прежде всего, снял с модели крылья, ободрал старый цветной скотч.

    Рассказывать о том, как делались крылья, не буду, просто покажу несколько фотографий из статьи о модели «Юла».

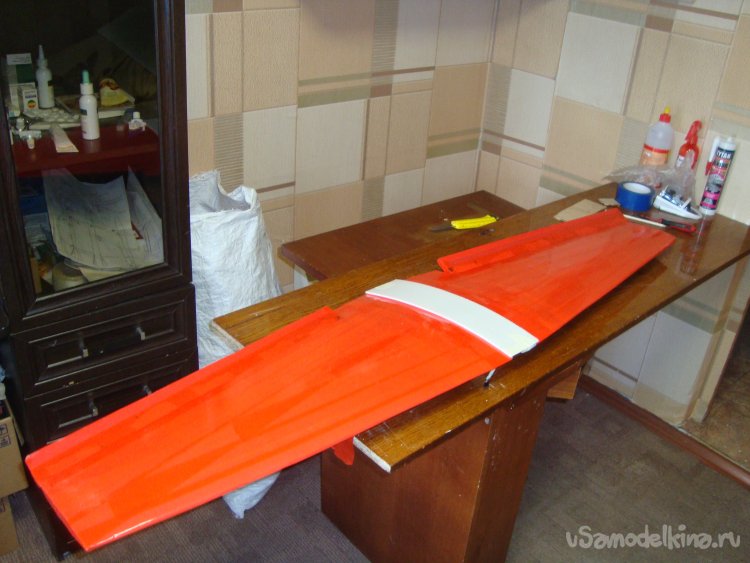

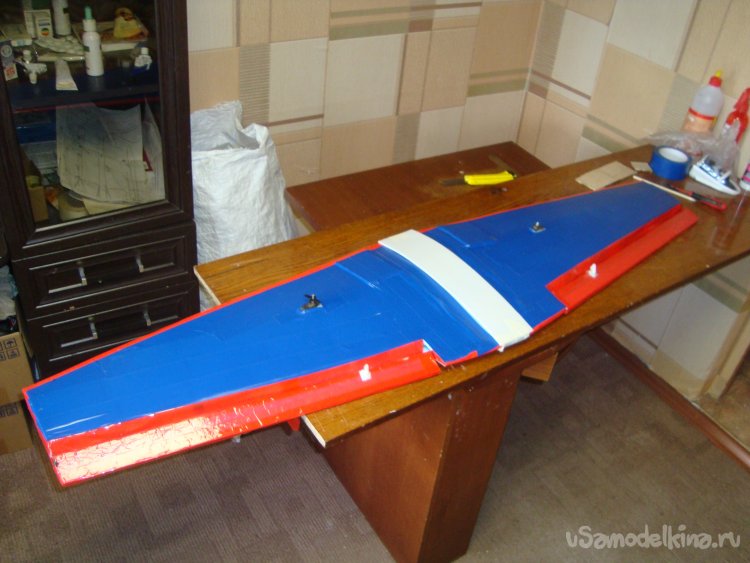

    Получились очень красивые крылышки.

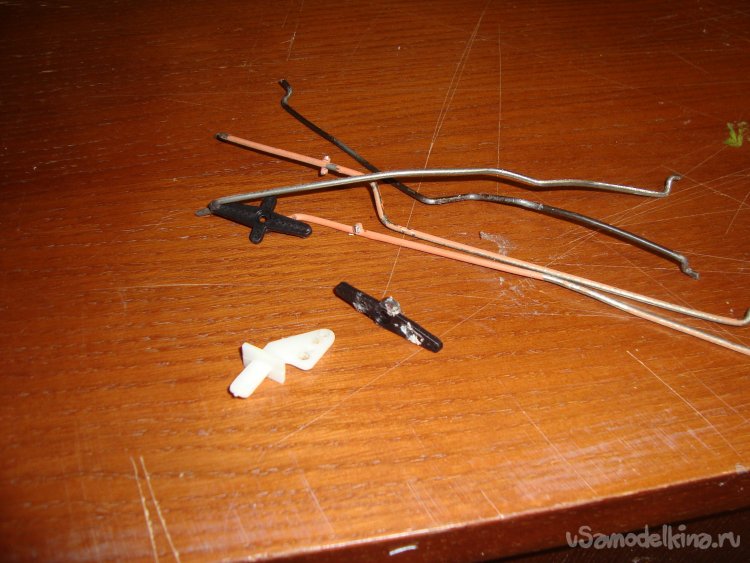

    Демонтировал тяги со всех сервомашинок, для удобства обтягивать модель потолочкой и цветным скотчем..

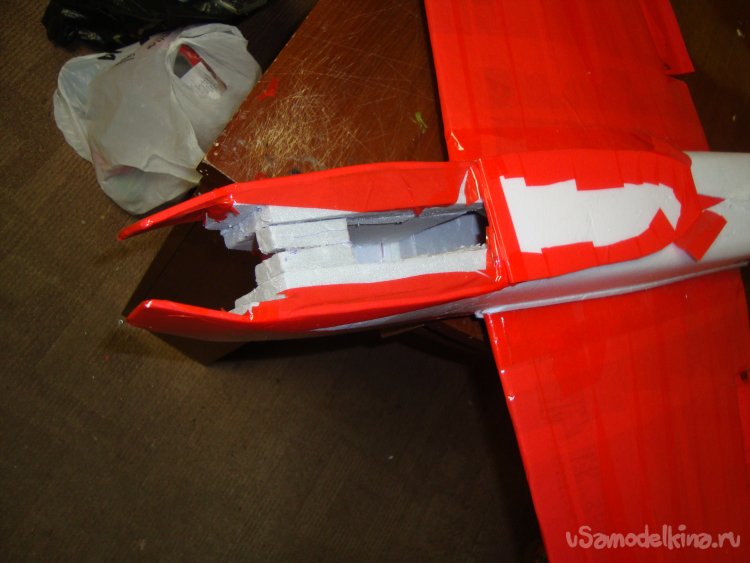

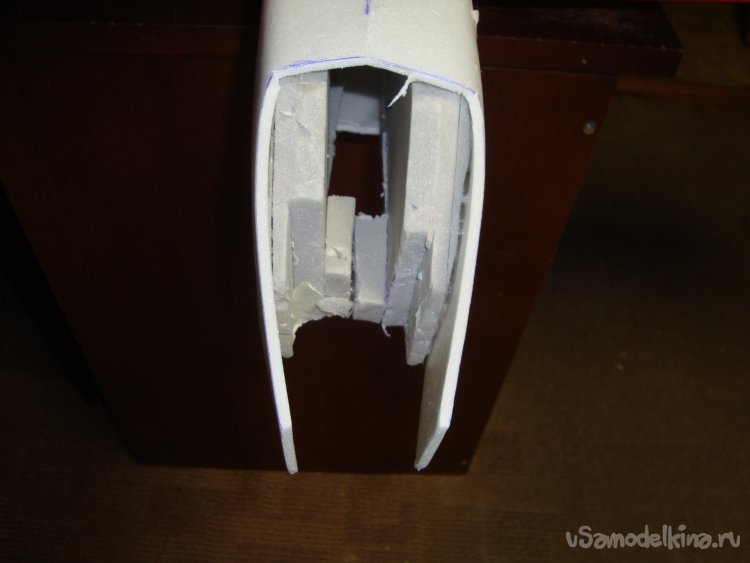

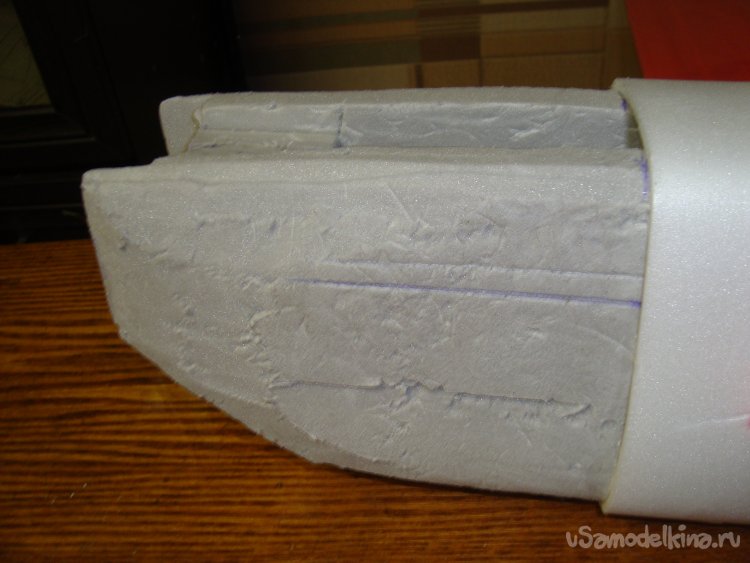

    Больше всего , пришлось повозиться с фюзеляжем. Пришлось вырезать внутреннюю, верхнюю и нижнюю стенки и делать фюзеляж уже на целых 8 см.

    Всё осложнялось тем, что я не трогал узел хвостового оперения, которое оставил без конструктивного изменения.

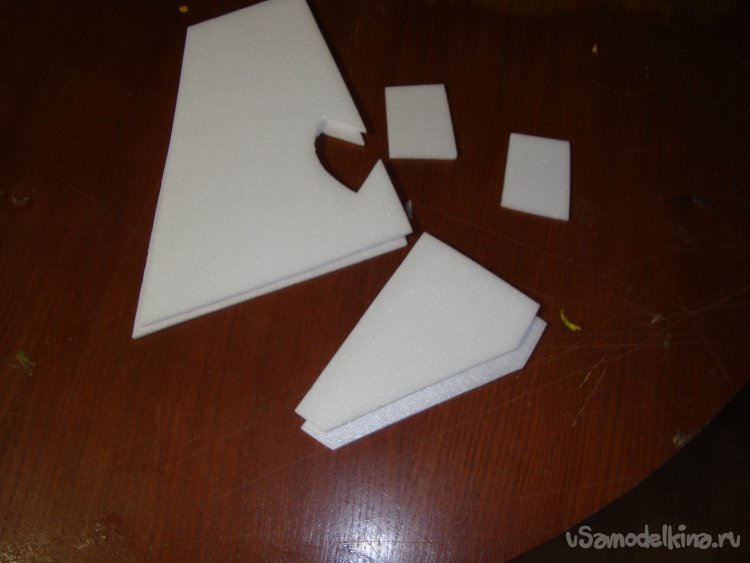

    Киль с рулём поворота сделал новые и руль высоты. Рулевые поверхности навешивал на бумажный, малярный скотч.

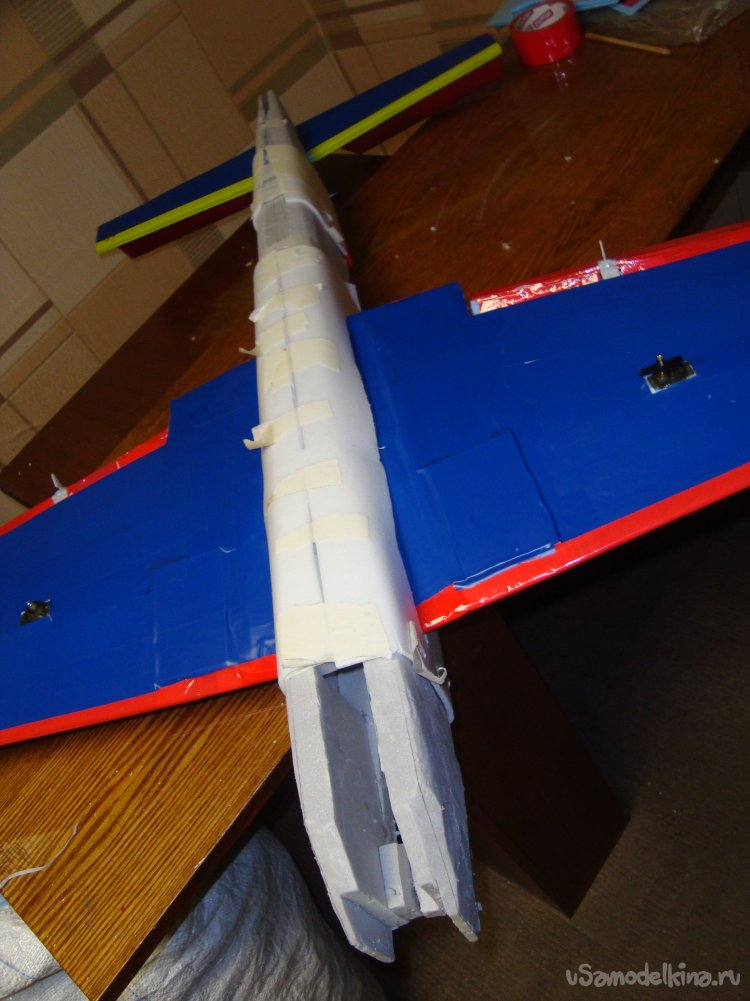

    После этого склеил обе половинки фюзеляжа и начал обтяжку белой, гладкой потолочной плиткой.

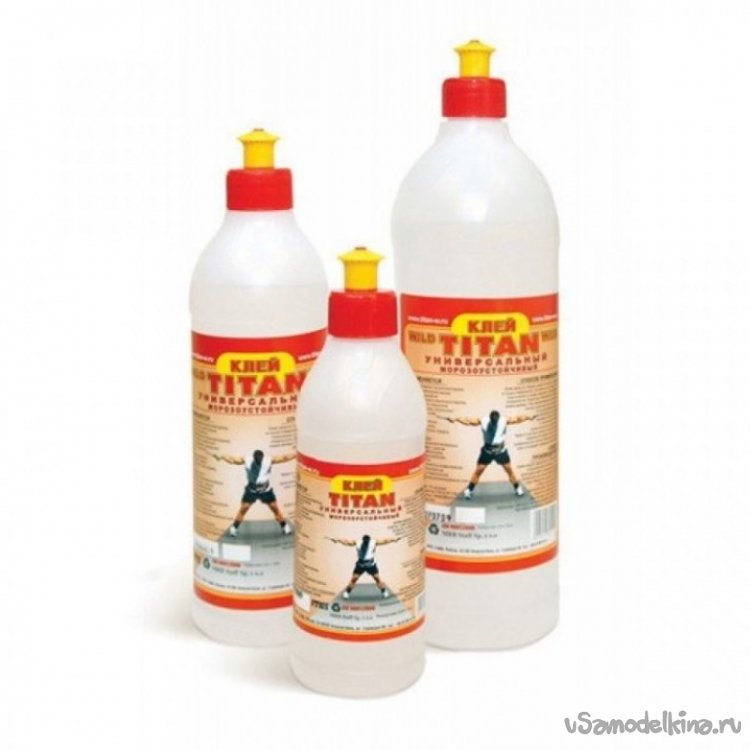

    Клеил на этот раз универсальным, влагостойким клеем «Титан», предназначенным для склеивания изделий из пенопласта.

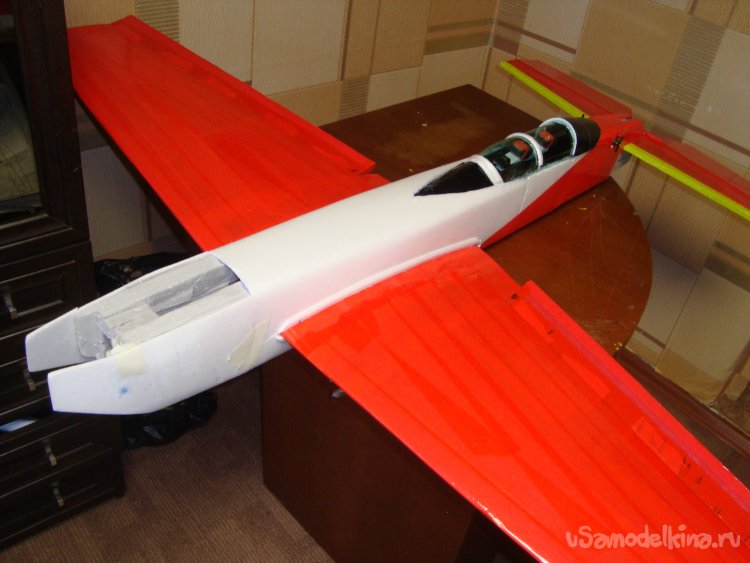

    Вклеил крылья в зауженный фюзеляж


    Пушок, как всегда контролирует ход работы.

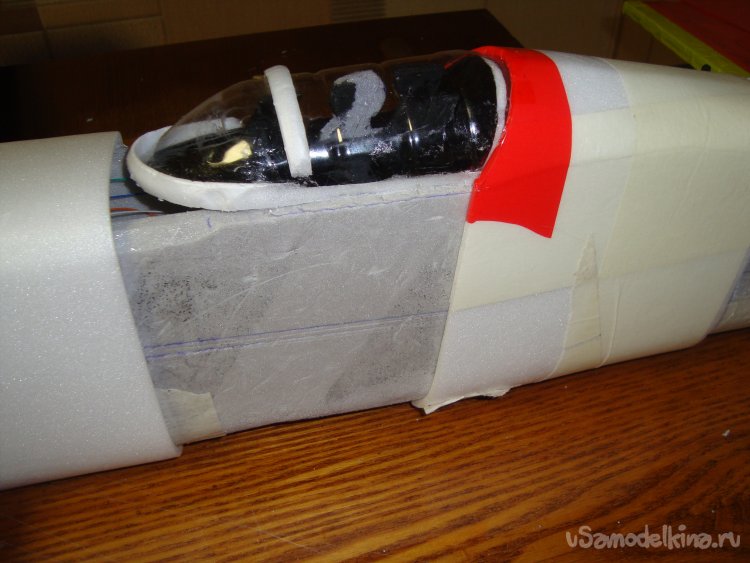

    Из остатков от старых авиамоделей начал подбирать кабину.



    В конечном счёте, остановился вот на этом варианте.

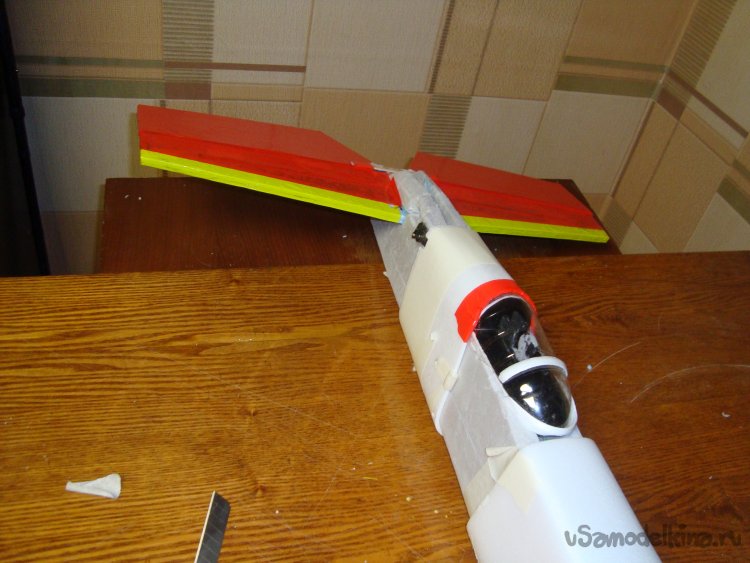

    Продолжил обтяжку хвостовой части фюзеляжа потолочкой.

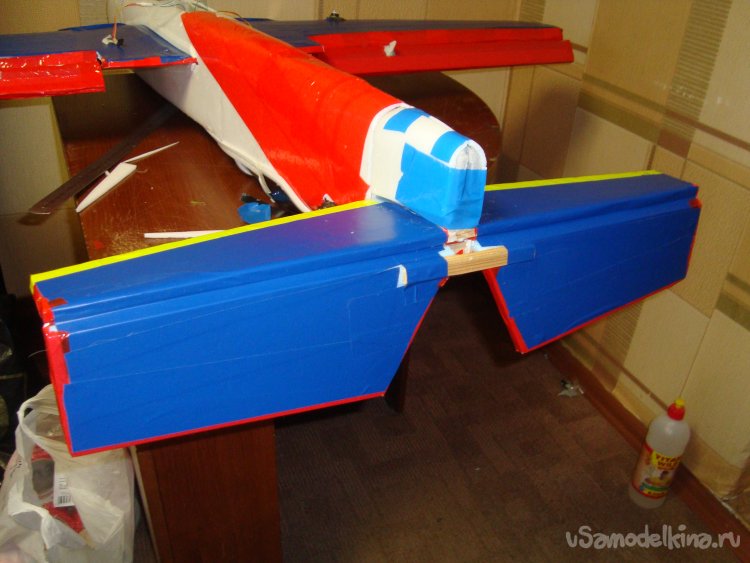

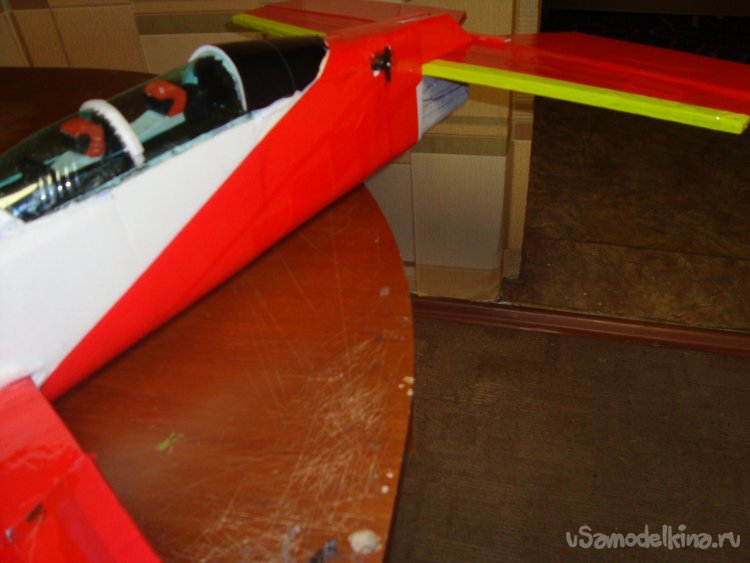

    Закончил обтяжку хвостовой части фюзеляжа цветным скотчем.

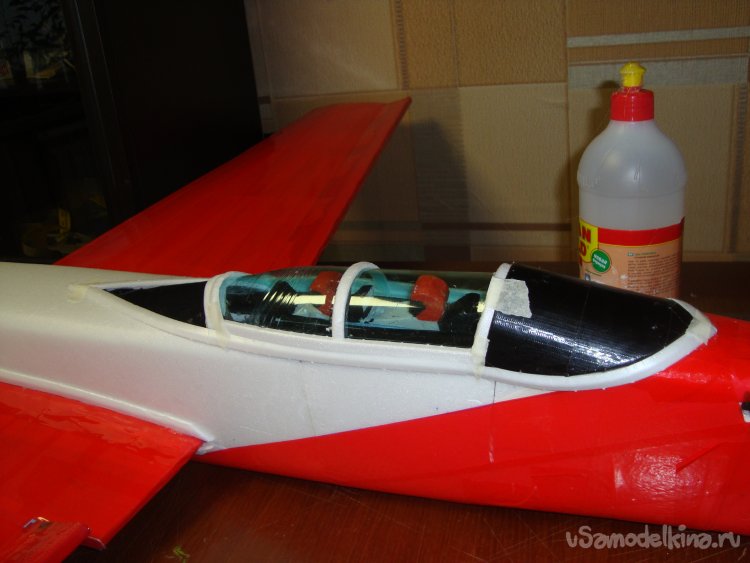

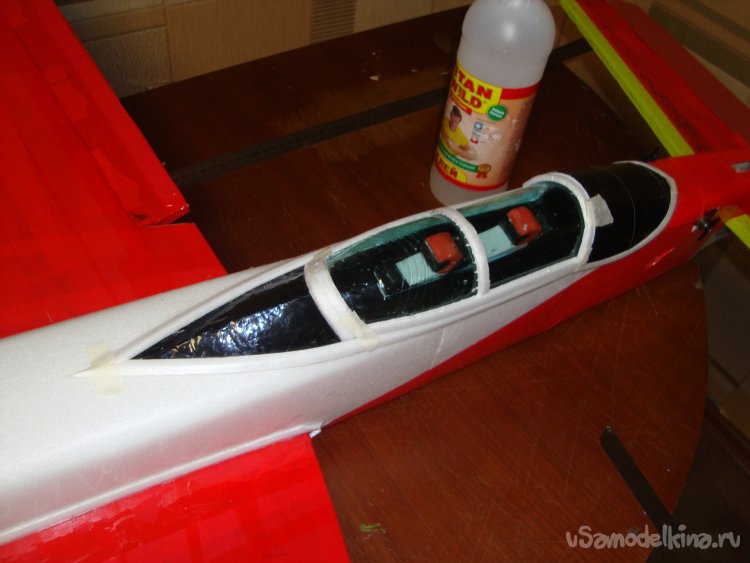

    Закончил монтаж кабины.

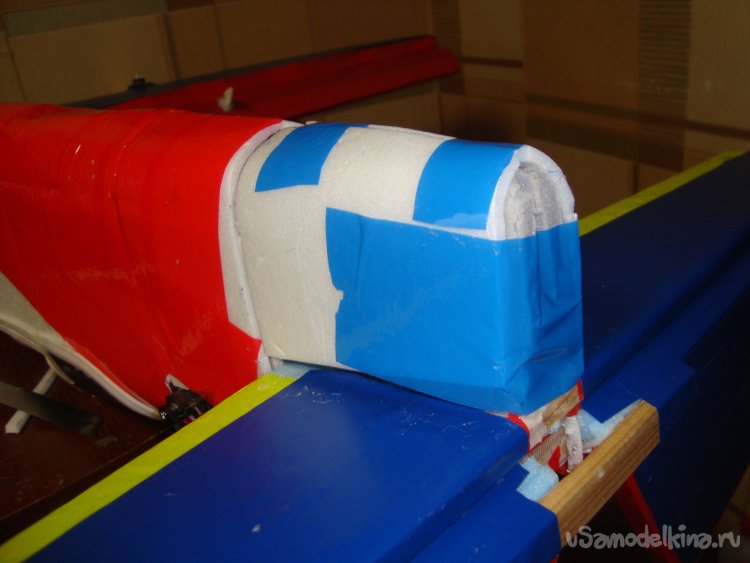

    Обтянул носовую часть фюзеляжа потолочкой и придал нужную форму.

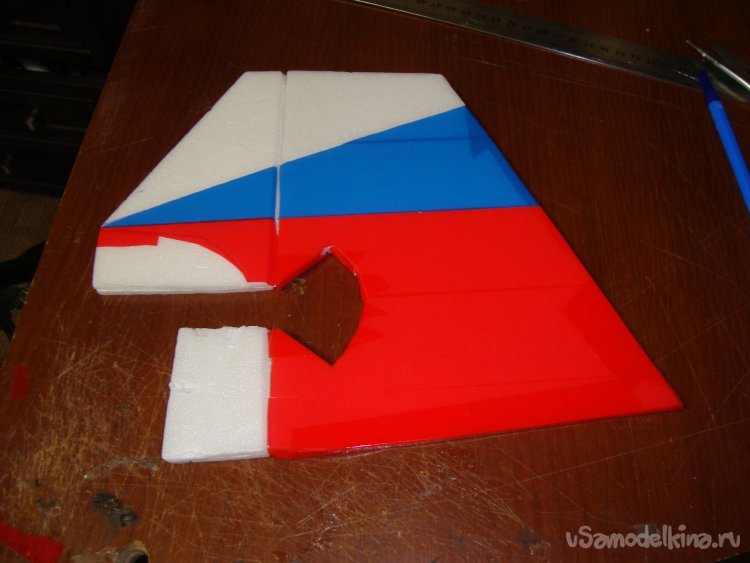

    Обтянул киль и РН цветным скотчем.

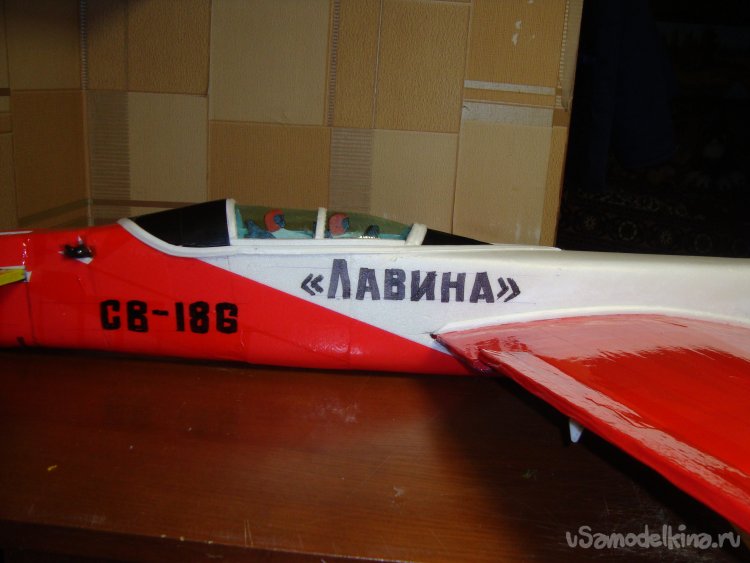

    Сделал надписи.

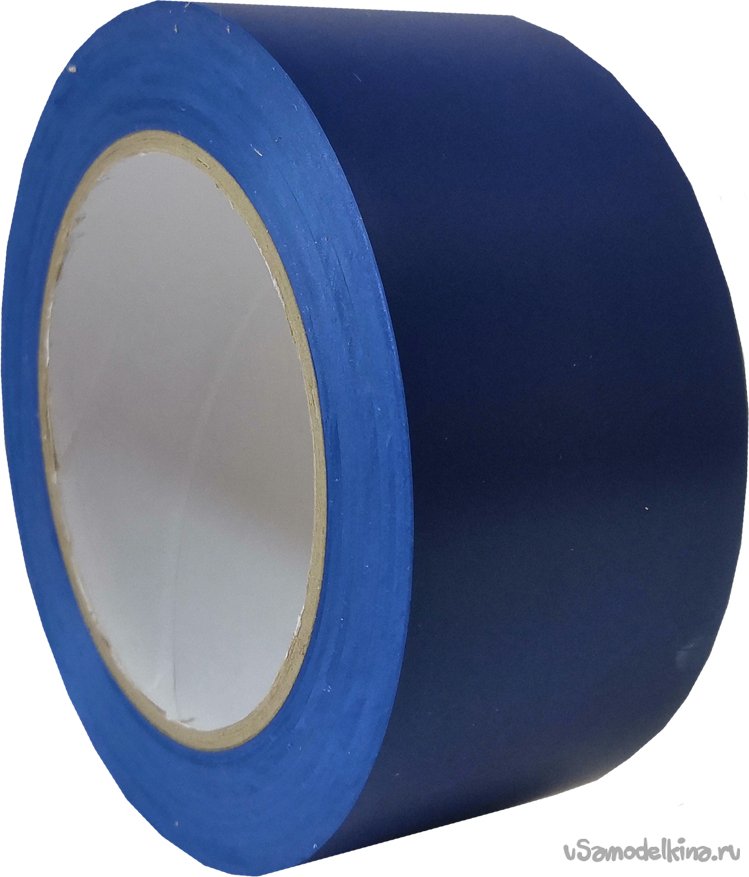

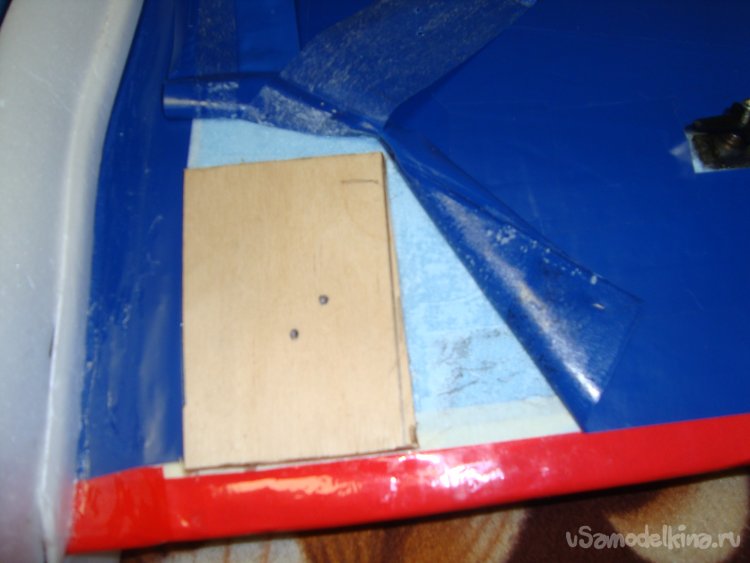

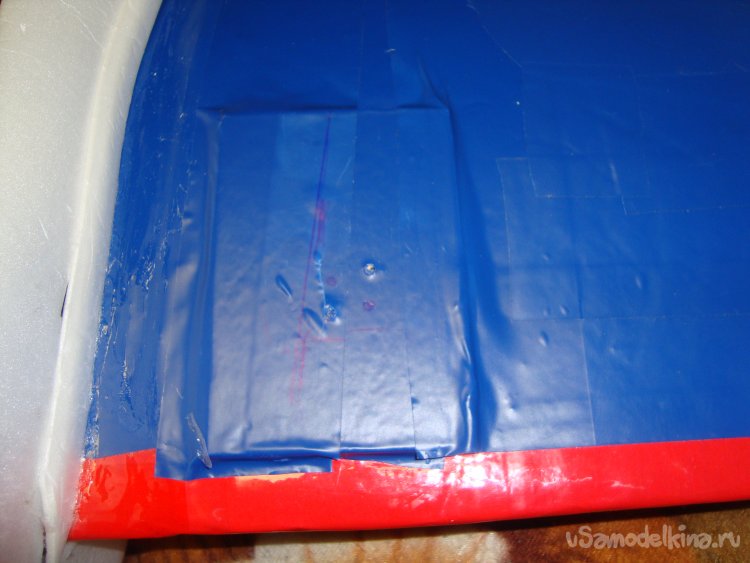

    С нижней стороны крыльев вклеил кусочки фанеры, толщиной 3 мм. для крепления шасси и обтянул синей липкой поливиниловой лентой, которой обтянута снизу вся модель.



    Обтянул цветным скотчем носовую часть фюзеляжа.

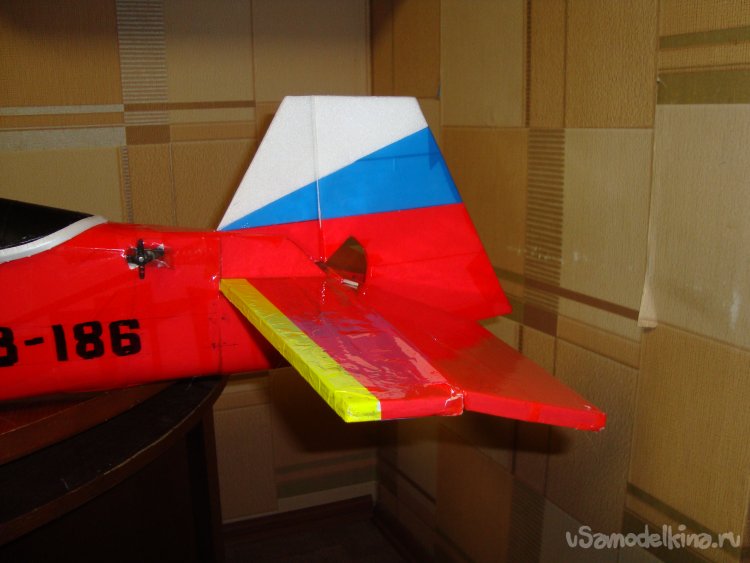

    Примерил киль с рулём направления.

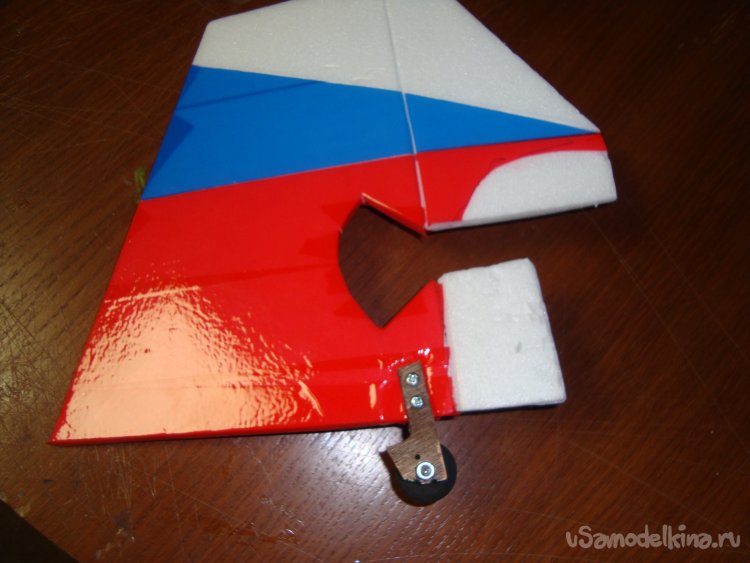

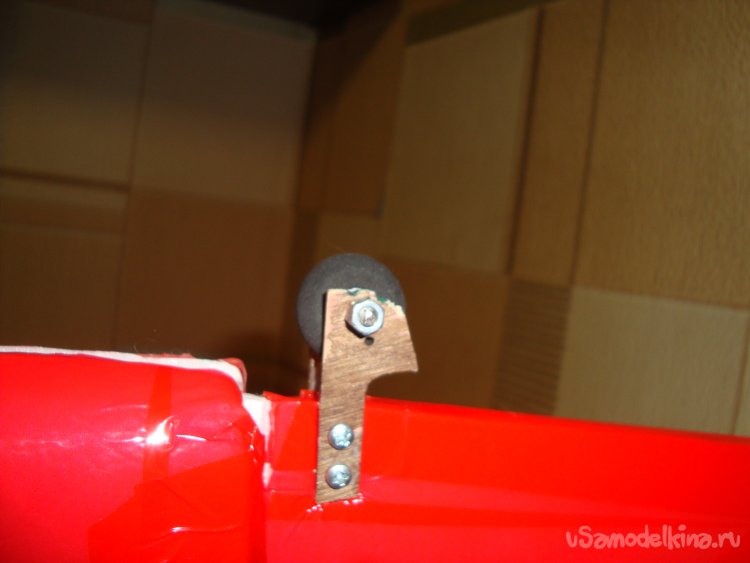

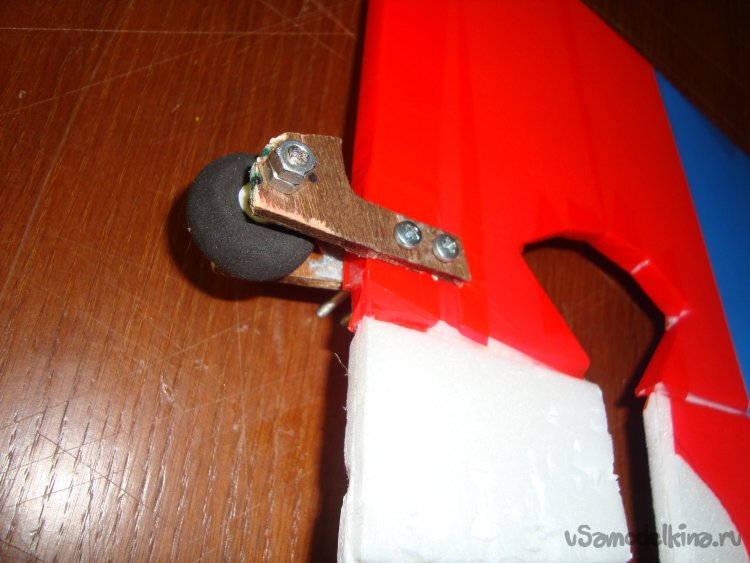

    На руль направления смонтировал хвостовое колёсико, которое взял от старой, разобранной авиамодели.



    В нижней части фюзеляжа сделал люк, для доступа к электронике.

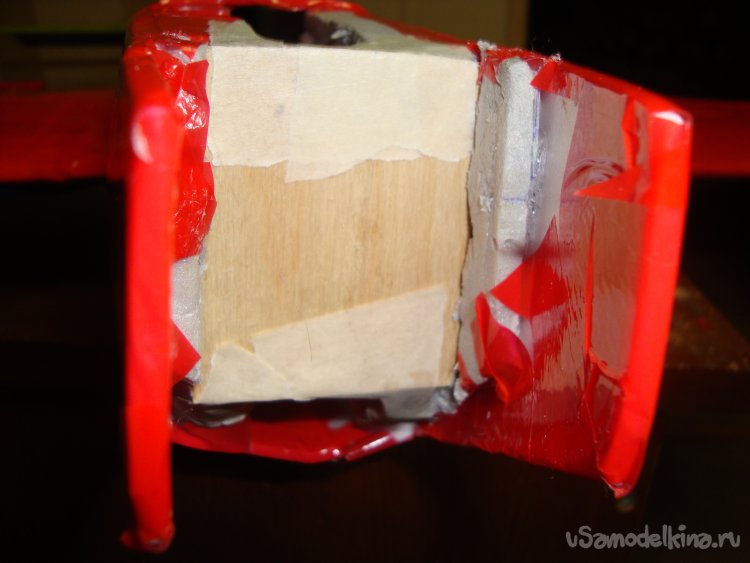

    В носовой части фюзеляжа вклеил кусочек фанеры толщиной 3 мм, для крепления мотора.

    Пока не решил, какой мотор и винт буду ставить. Всё зависит от конечного веса модели. Есть два варианта.
    Мотор - 3548/4 1100KV. ( тяга 2150 г.)

    Винт - 11 х 7.

    Мотор – 3025/10 800kV. (тяга 2850 г.)
    Винт - 14 Х 8,5.
    Регулятор – 80A,

    Сервомашинки – MG90S.

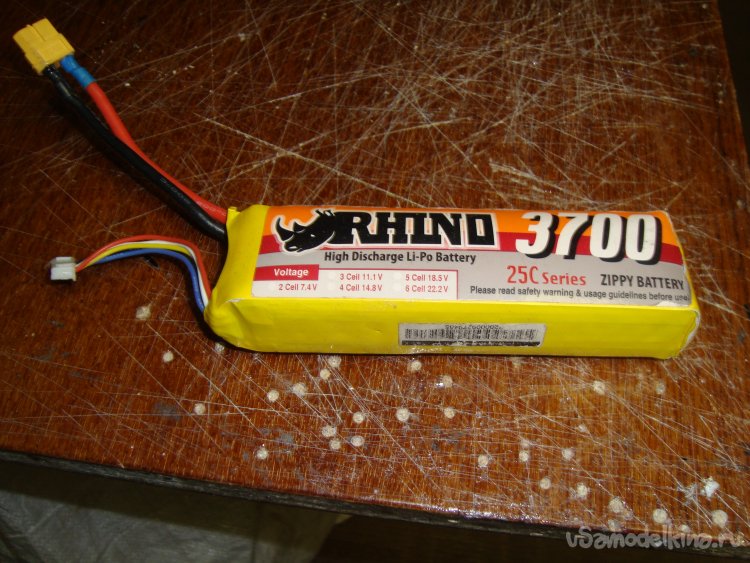

    Аккумулятор - 4S 3700mAh.

    Пока вес пустого планера с сервомашинками всего - 700 г.

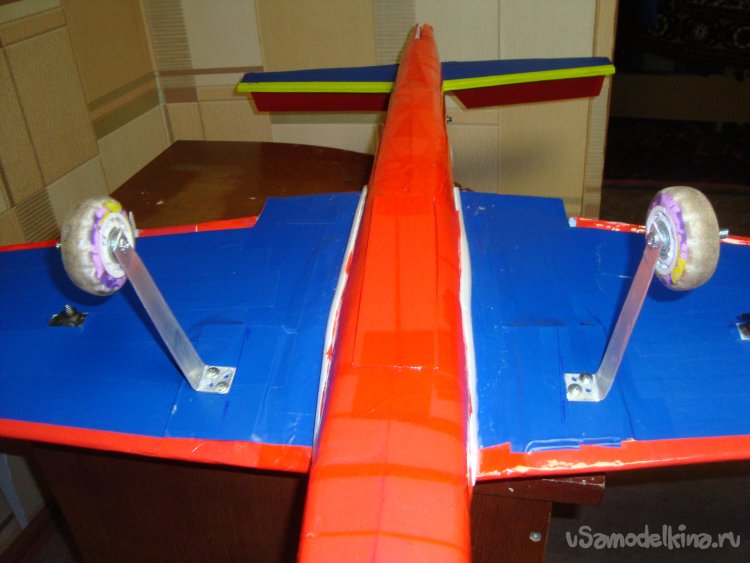

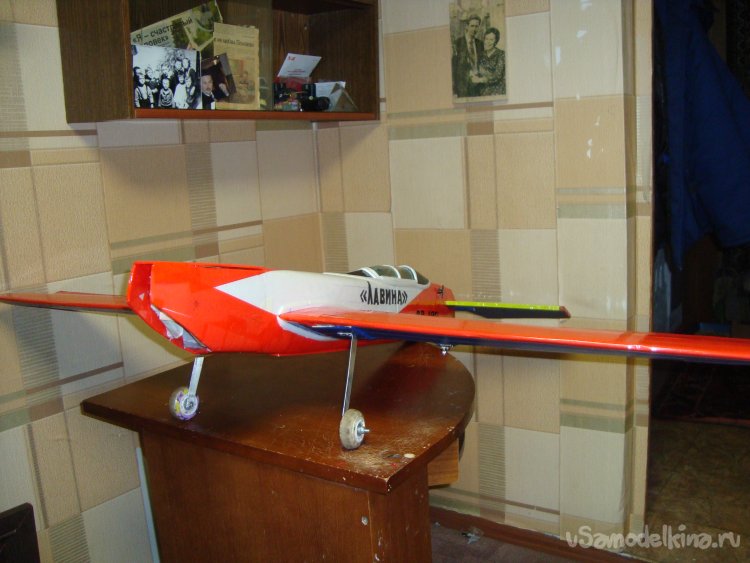

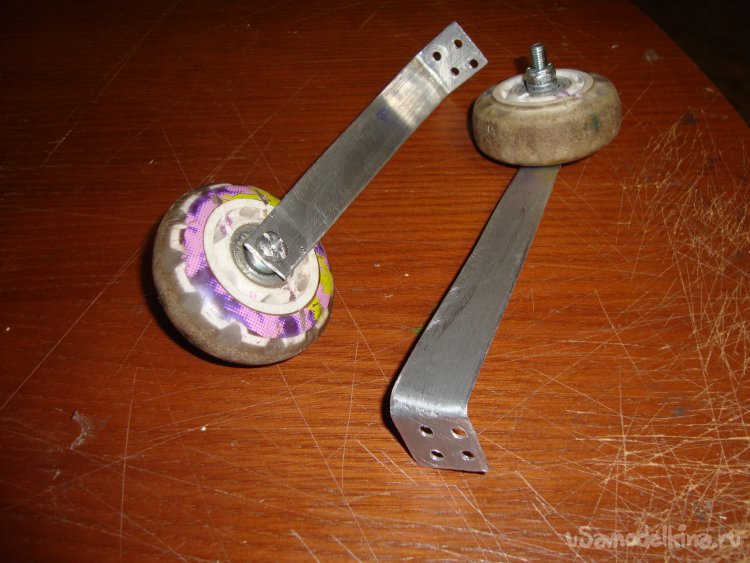

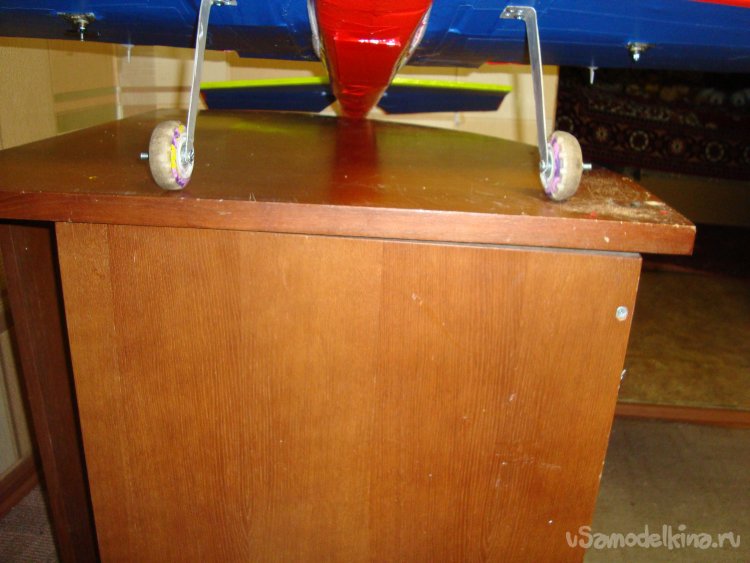

    Устанавливаю шасси, которые стояли на модели «Беркут». Колёса от роликовых коньков, стойки из полосы алюминия толщиной 2,5 мм и шириной 30 мм.

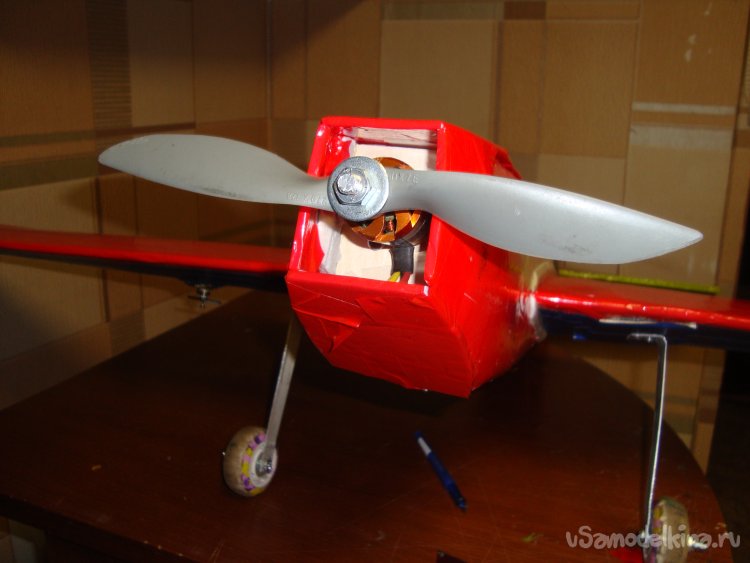

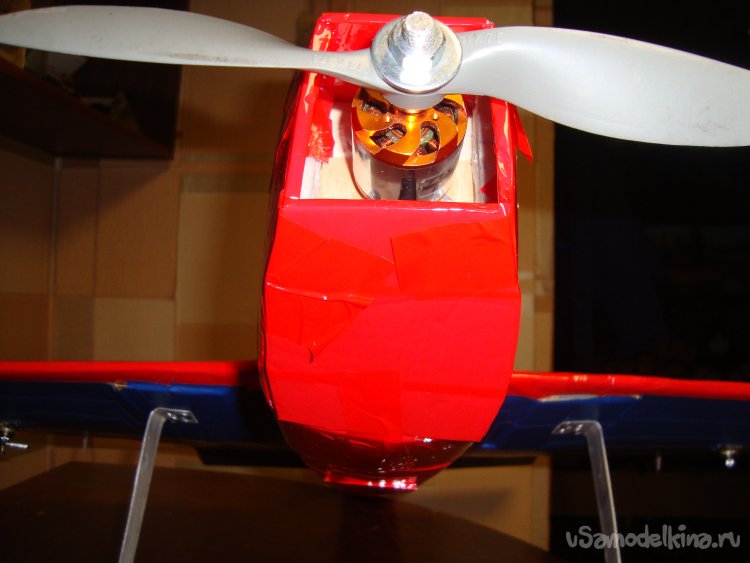

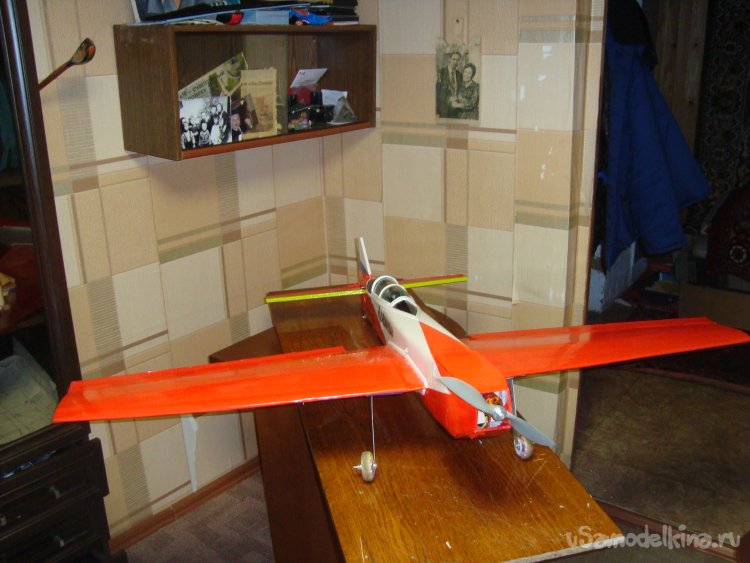

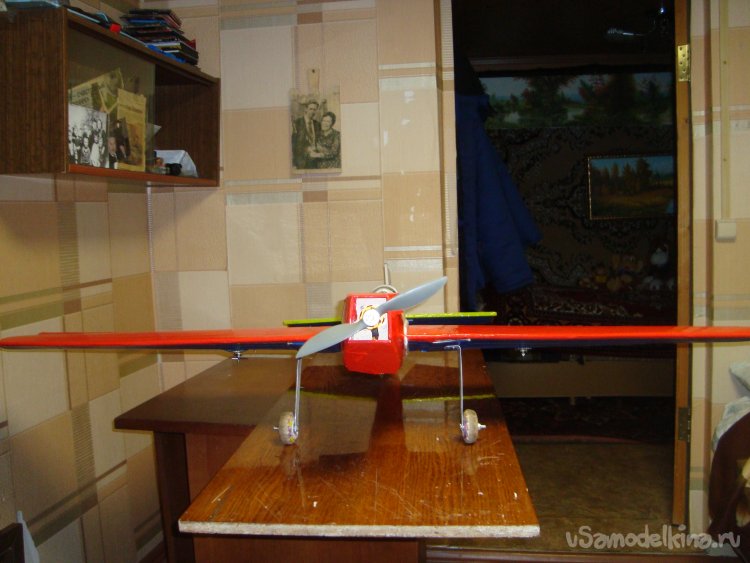

    Установил мотор с меньшей тягой и винтом 11 х 7.
    Сделал нижнюю крышку капота, установил на место.


    Вот , пожалуй и всё. Осталось смонтировать киль, подсоединить тяги к сервомашинкам, и можно пробовать.
    Смонтировал киль.

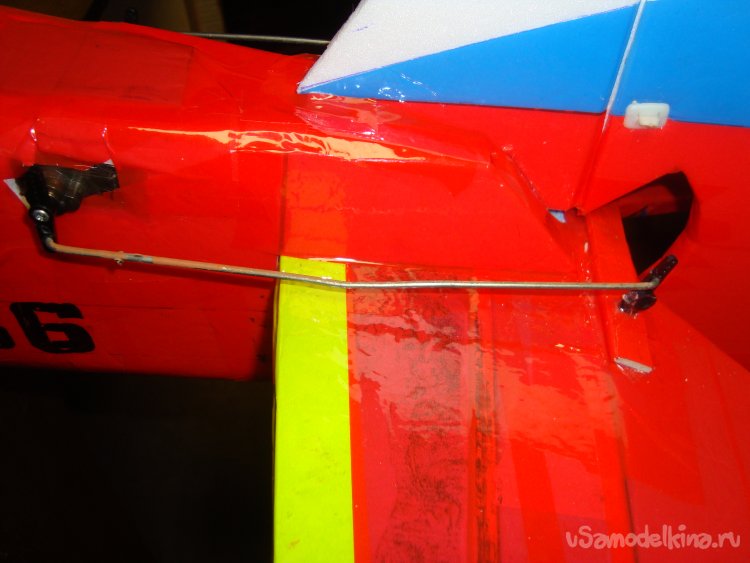

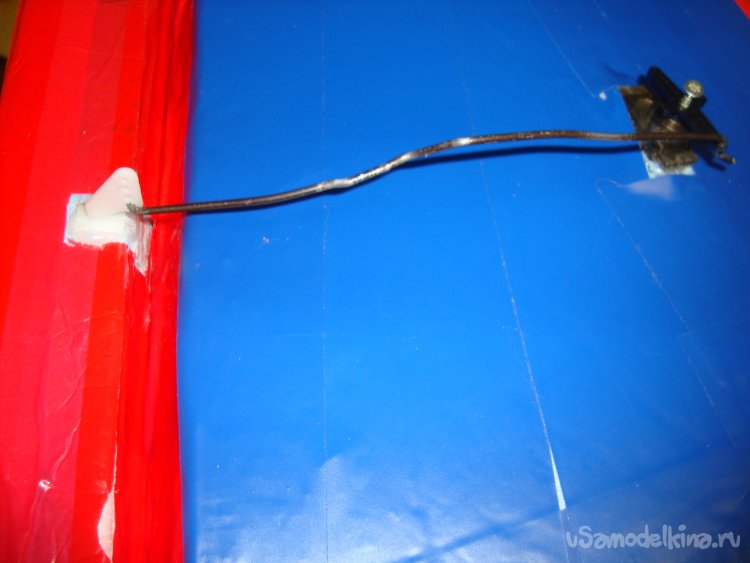

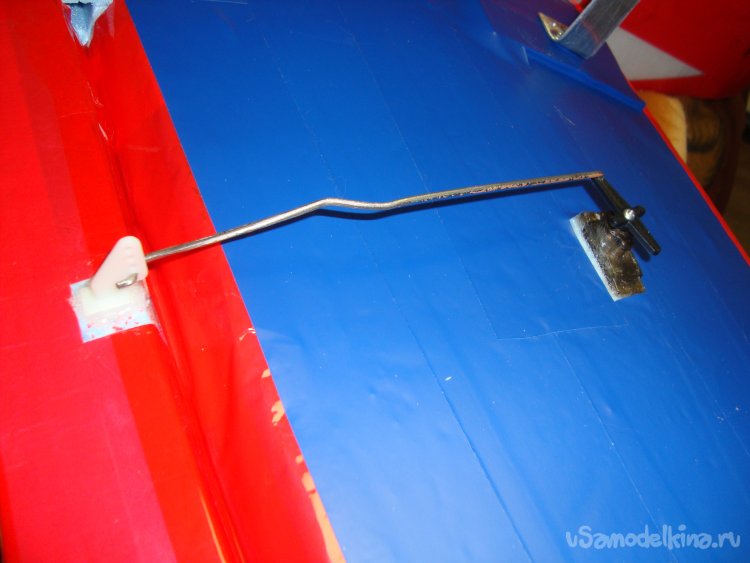

    Подсоединил тяги на элероны.


    Так работают элероны.

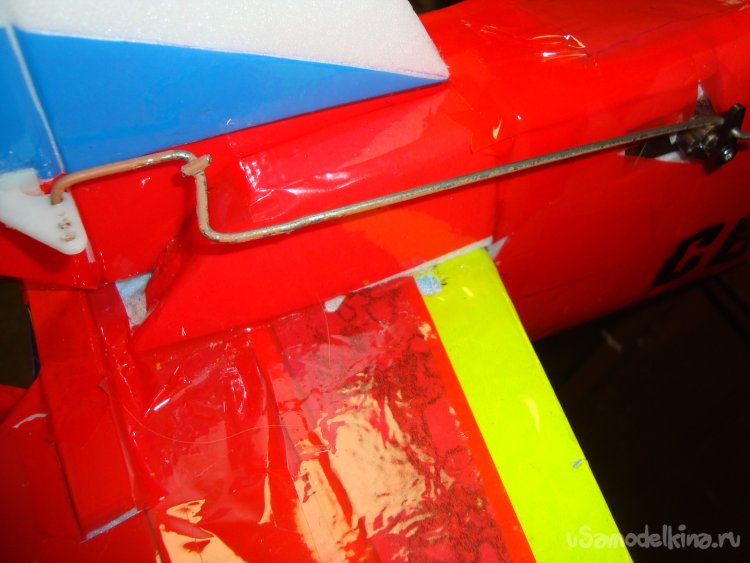

    Вклеил кабанчики на руль направления и руль высоты, подсоединил тяги


    Вот так работают РВ и РН

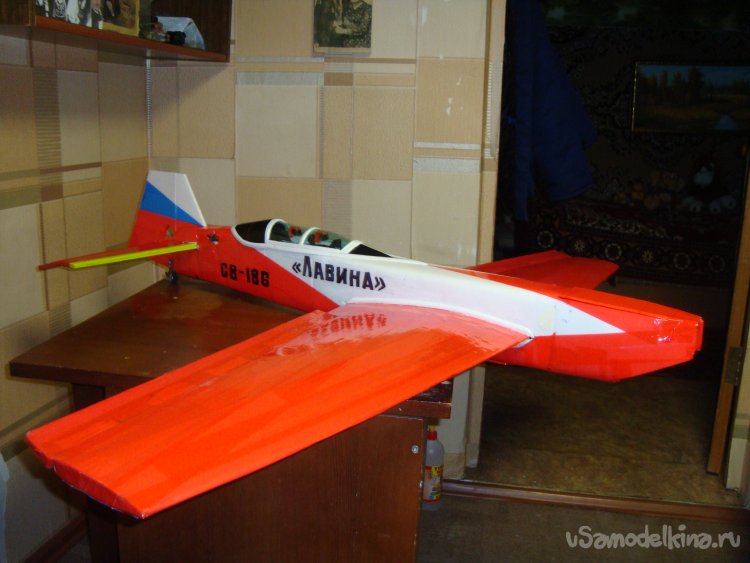

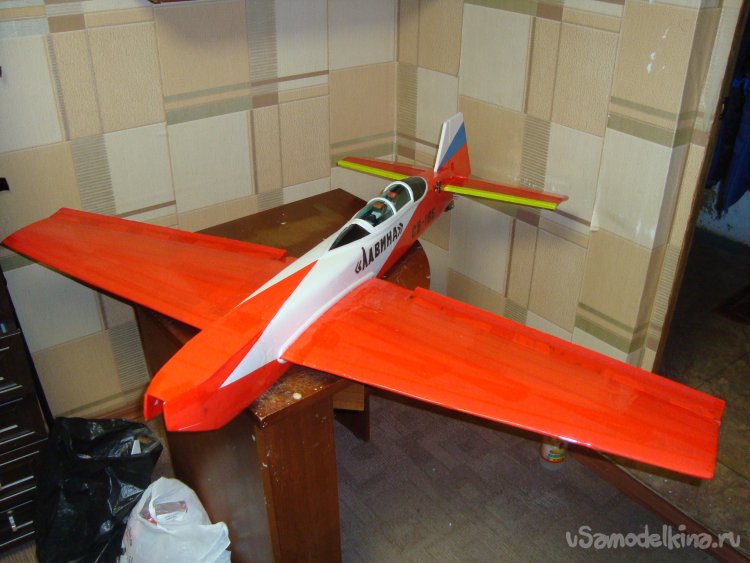

    Работы на стапеле закончены.

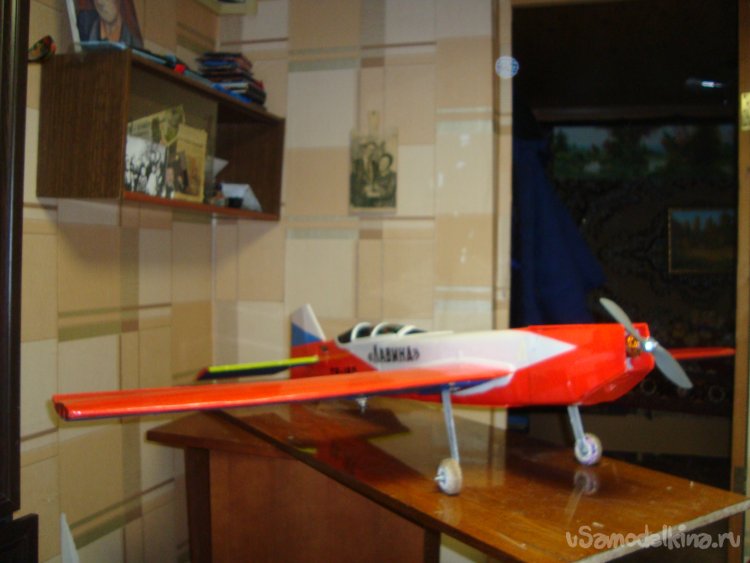

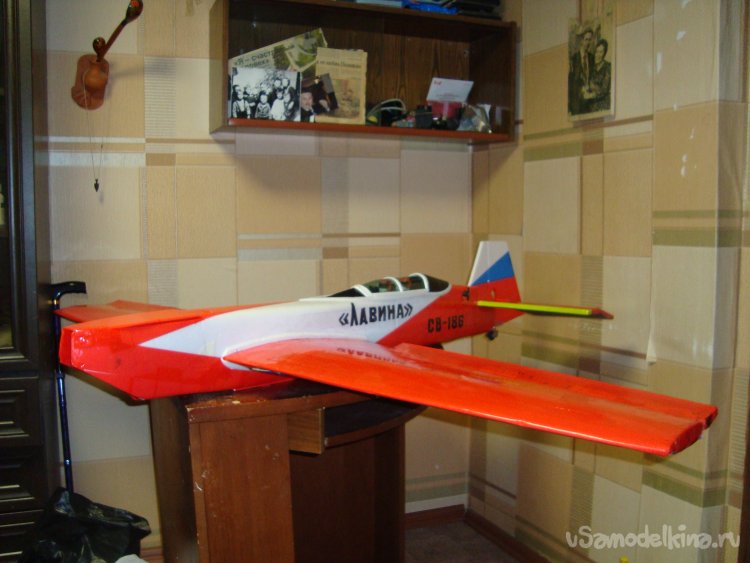

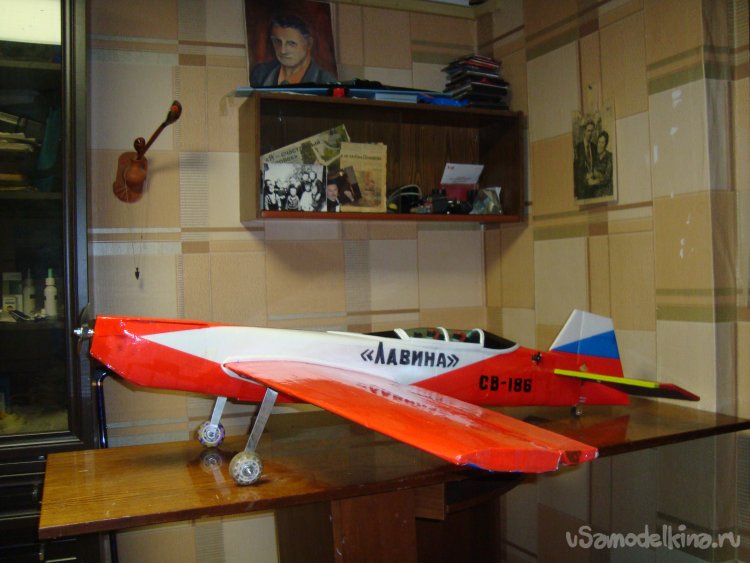

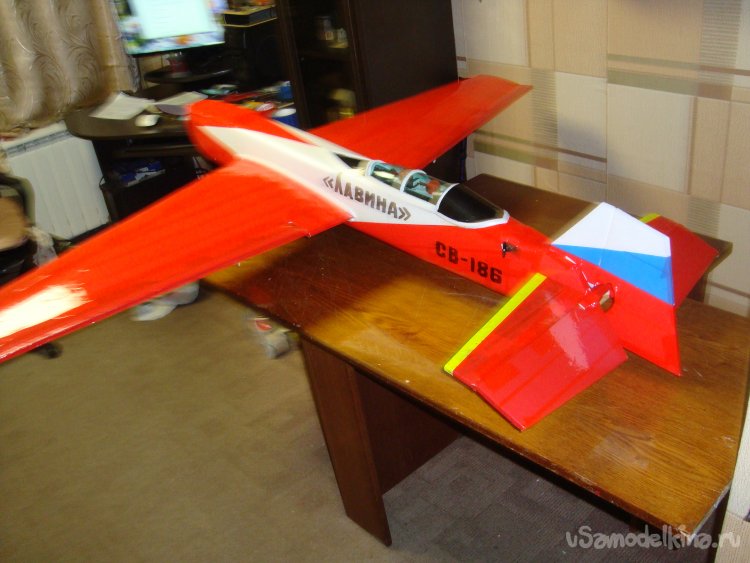

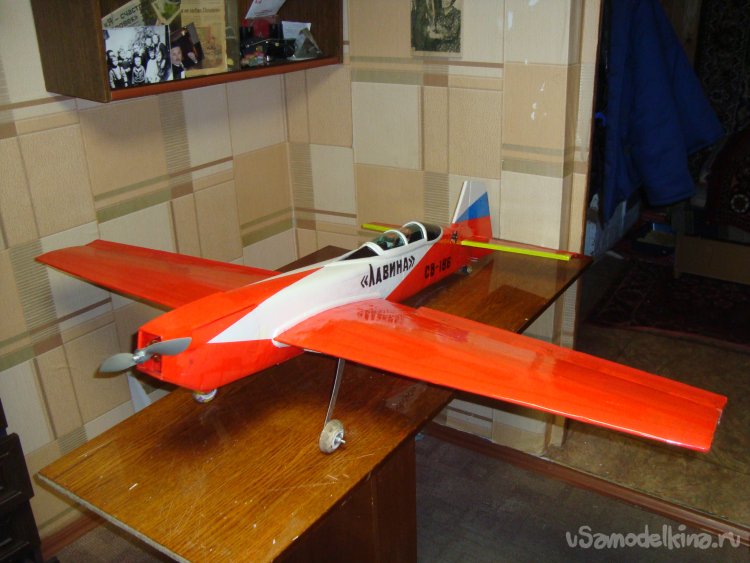

    Готовая модель.

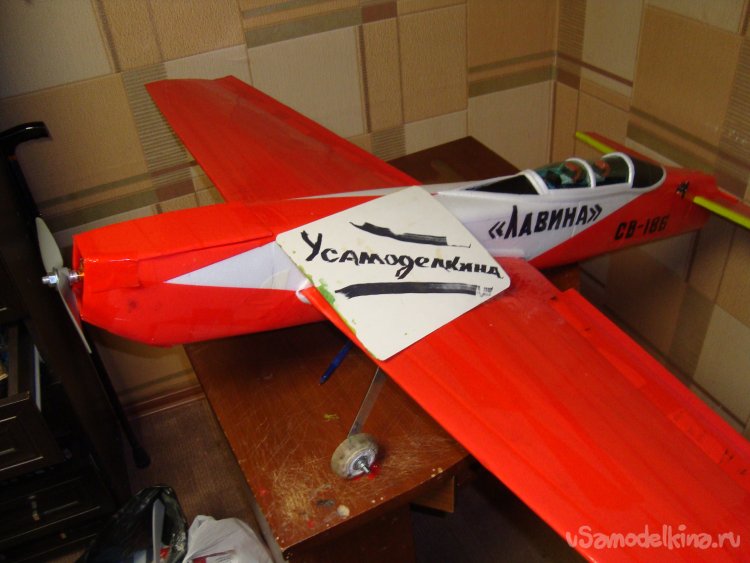

    Фотографии для сайта У Самоделкина.

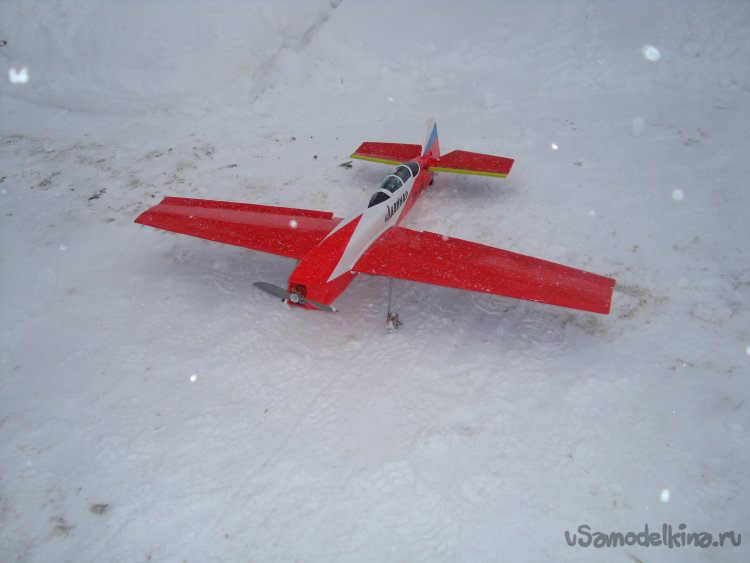

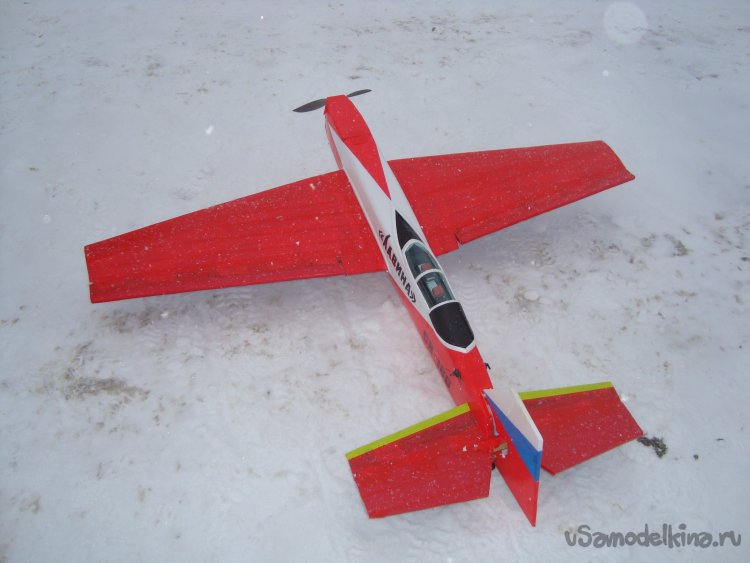

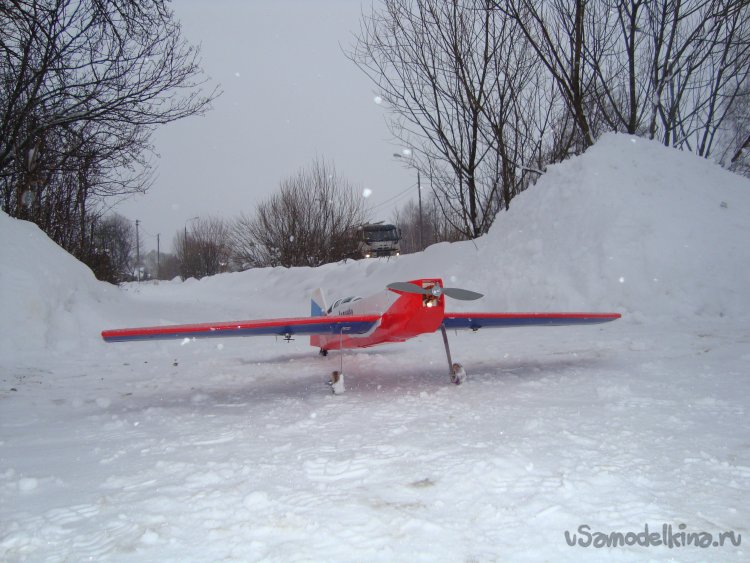

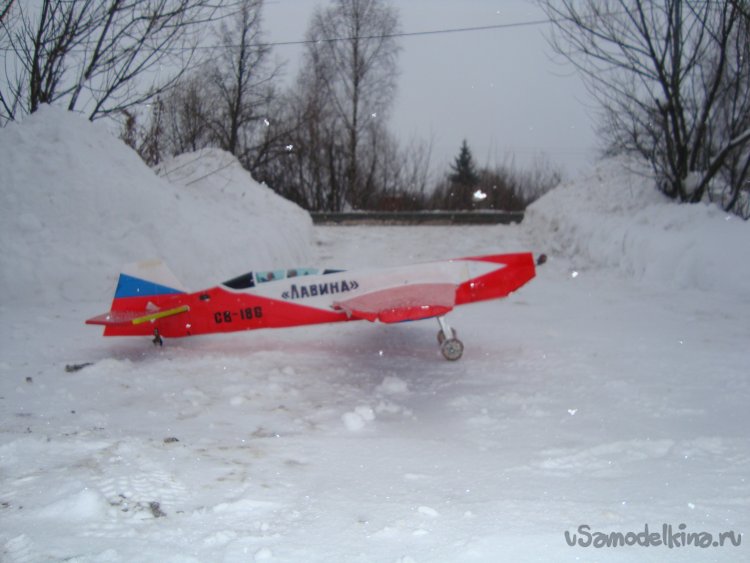

    Вот так выглядит модель на снегу.





    Проба работы мотора.

    Вот такое преображение получилось у этой модели.

    Получившаяся модель мне больше понравилась, чем бывшая "Юла". Хотелось бы знать ваше мнение.
    На этом я прощаюсь с вами.
    До свидания. Ваш Валериан Самоделкин.
