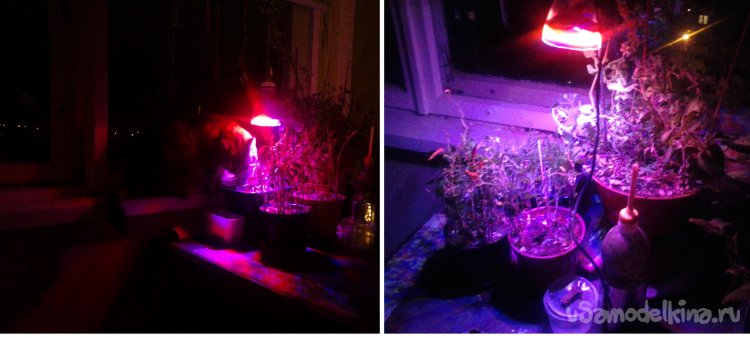

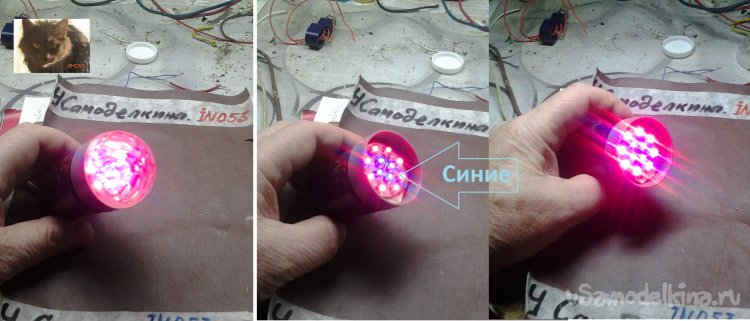

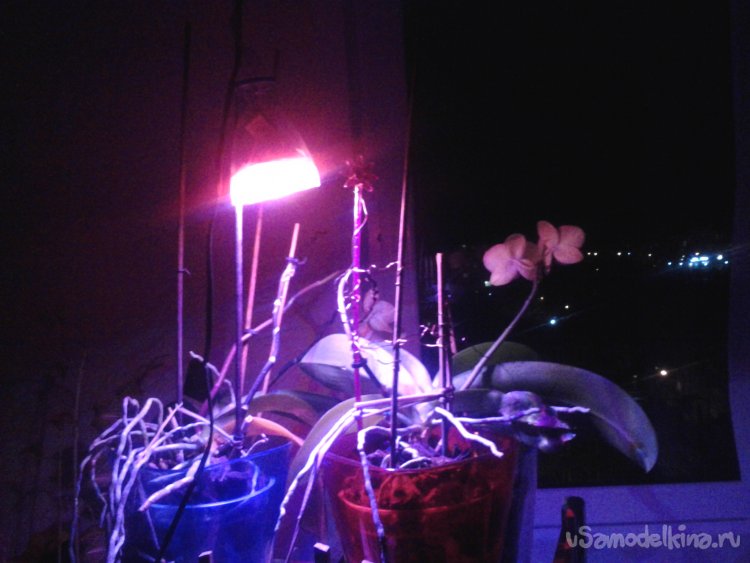

В свое время в журнале «Радио» была такая рубрика – «Конструкция выходного дня», где описывались конструкции, собранные быстро и из того, что буквально под ногами. Так же обстоит дело и с описываемой конструкцией. Соседка, заклятая подруга жены по линии растениеводства, принесла мне подлатать пару фитолампочек, сделанных мною же несколько лет назад. Вот, внизу, они в работе, светятся. (Сразу предупреждаю – цветопередача в камере моего телефона оказалась не очень, мало синего цвета, реально синего заметно больше, чем на снимках.)

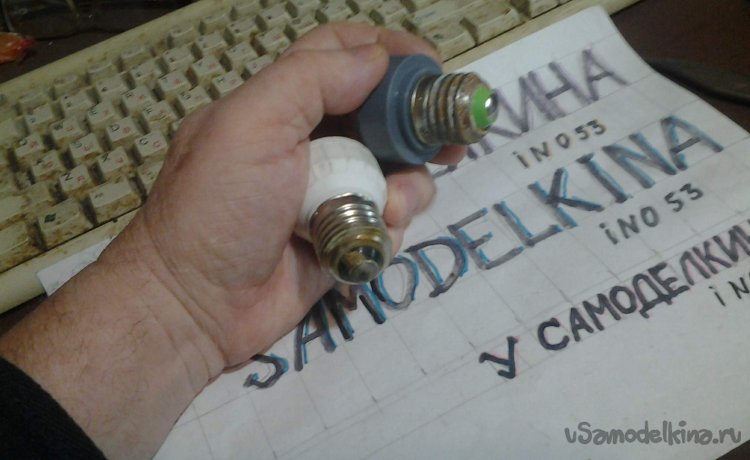

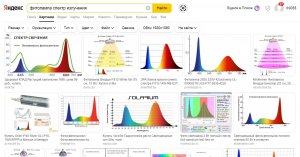

В прошлом это были декоративные цветные лампочки с цоколем Е27 для применения в уличных гирляндах, на новогодних елках и т.п., в которых мною после их ремонта был установлен набор красных и синих светодиодов в соотношении 2 к 1. Спектр получался сравнительно близким к спектру специальных фитоламп.

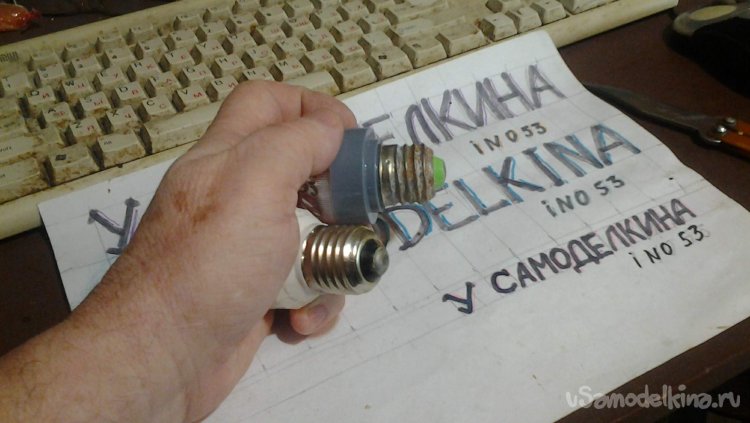

Естественно, после молодости, проведенной под дождями или на морозе, эти лампочки окислялись и гнили где только можно. А пока я чистил эти железяки, супруга выпытала у соседки, что, оказывается, в связи с коротким световым днем та собралась подсвечивать орхидею. Вот так и я получил задание к исходу вчерашнего дня обеспечить подсветку ее любимых орхидей.

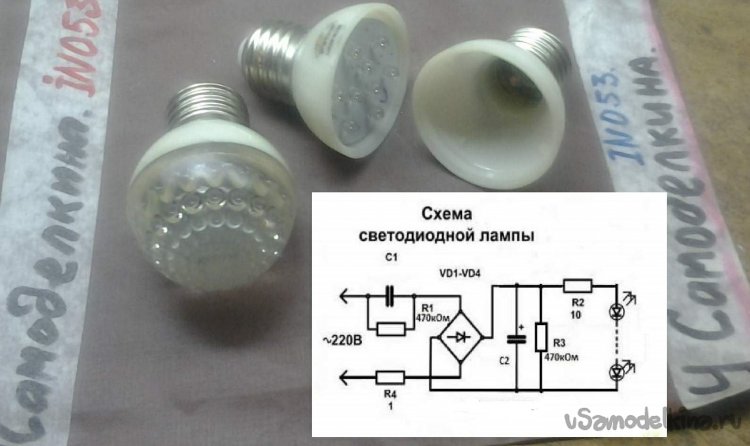

Конечно же, таких лампочек целиком в наличии не оказалось, придется собирать что-то из мусора, т.е. обломков, не поддавшихся ремонту в прошлый раз. Посмотрим, что есть внутри такой лампочки.

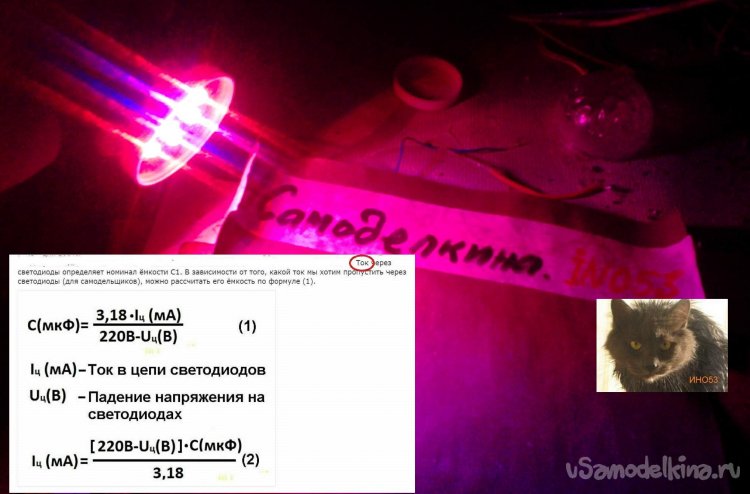

Типовой конденсаторный драйвер, и что интересно - даже с конденсатором С2 для сглаживания тока через светодиоды и уменьшения пульсаций света с частотой 100 Гц. Основной попадавшийся дефект в этих лампочках – отгнивание и отваливание гасящего конденсатора, запаянного на весу со стороны печати. В обеих марках имеющихся лампочек заводской ток через светодиоды был установлен 25 мА. Внизу – формулы для расчета гасящего конденсатора драйвера при самостоятельном изготовлении.
Итак, чем же будем светить? Нашлись пара красных и одна синяя платка от таких лампочек на 9 светодиодов каждая, в приемлемом состоянии. Все 9 светодиодов соединены последовательно, остальные детали выпаяны. Нет, конечно, можно было бы изготовить одну свою плату, было бы красивее, компактнее, но зачем время тратить…

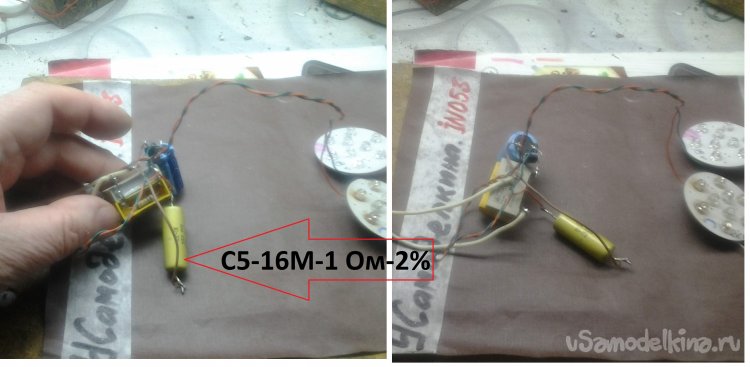

Падение напряжения на красных платах всего по около 17 В, на синей – около 21 В, токи одинаковые, так что можем соединить их последовательно, напряжения хватит. Расчет и схема драйвера приведены выше, собираем его. Временно припаиваем резистор С5-16М-1 Ом-2% для возможности безобрывного измерения тока через светодиоды. Ток в мА численно будет равен падению напряжения на этом резисторе в мВ.

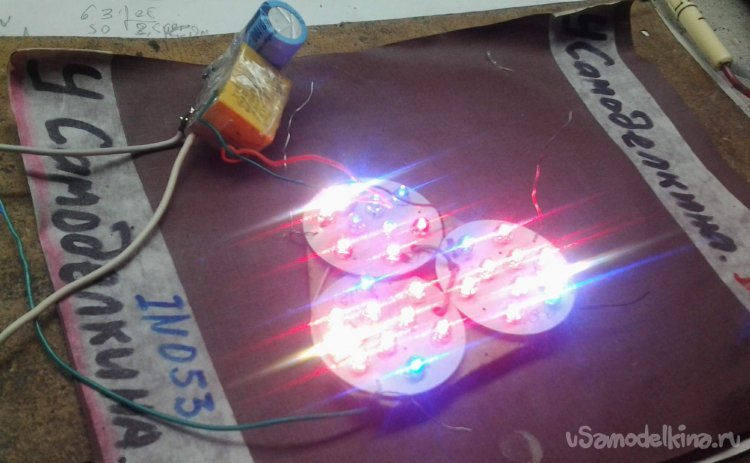

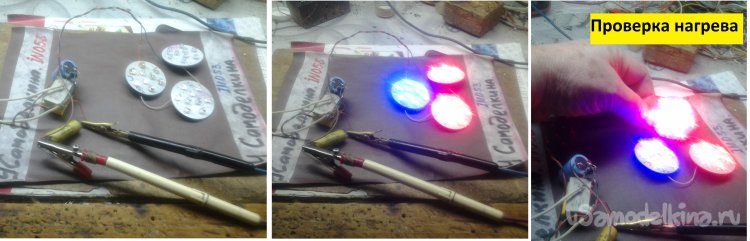

Включаем, проверяем ток и нагрев светодиодов. Вроде все в норме.

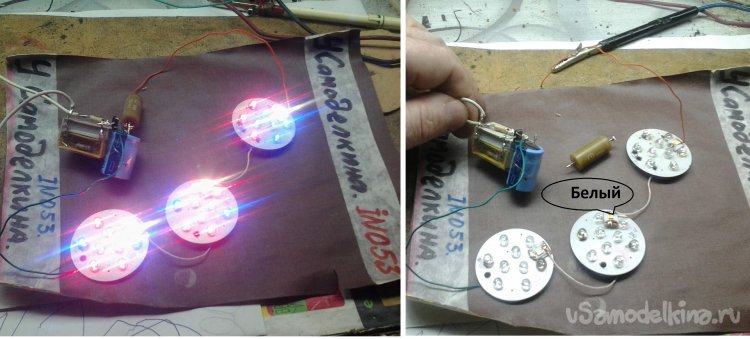

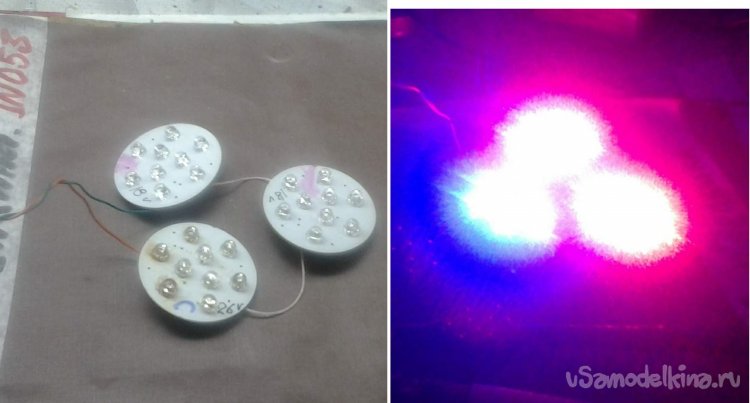

Перепаиваем светодиоды так, чтобы цвета более равномерно распределились по платам. Запас по напряжению питания есть, добавляем еще по белому светодиоду на плату.

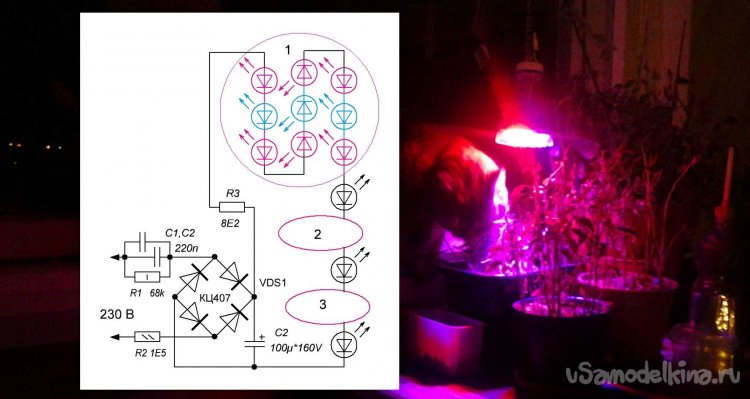

Окончательная схема выглядит так. 30 светодиодов, из них 3 белых, 9 синих, остальные красные. Здесь резистор R1 добавил несколько недостающих миллиампер тока через светодиоды. Стабилитрон КС630 параллельно С2 был добавлен позже.
Крепим платы на общее основание.

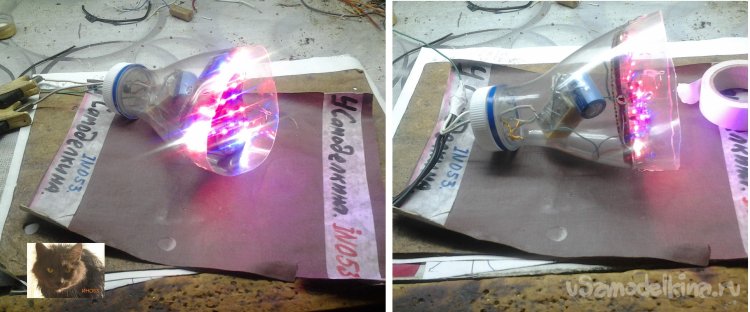

И всовываем в первый попавшийся под руки колпак.
Еще одна проверка, и полоска красной изоленты по периметру (ну не было синей!

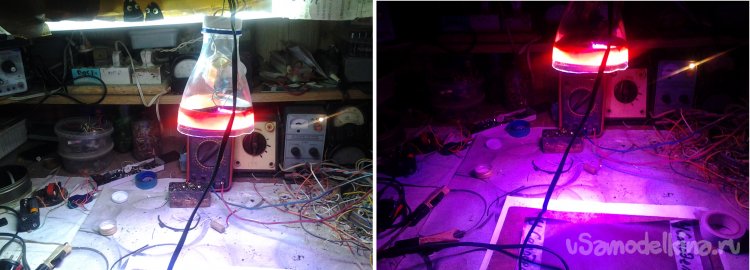

Небольшая прогонка на полигоне, под контролем заинтересованных лиц…

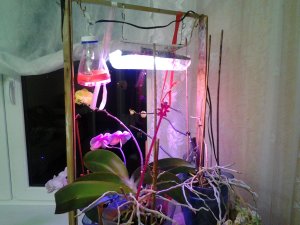

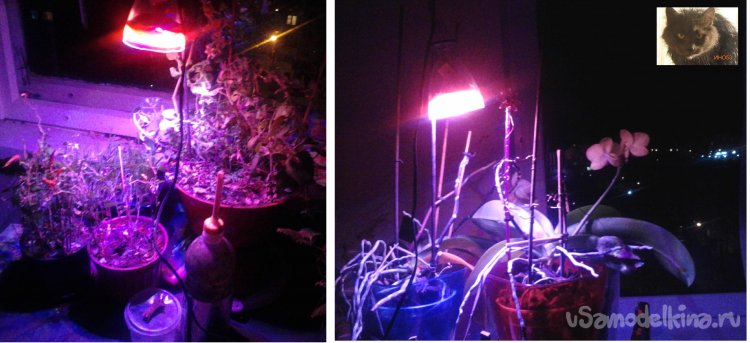

И теперь пора ей на рабочее место, к орхидеям… Кстати, подключена она будет в розетку с запрограммированным временем включения – выключения.

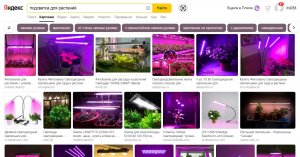

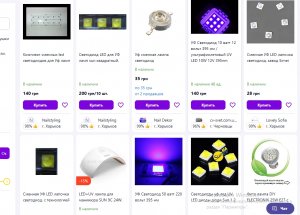

Я, конечно, понимаю, что все мои действия были неправильны – нужно было заказать в Китае изготовление платы и комплект светодиодов, либо полный набор для изготовления такого светильника, либо готовый светильник…
