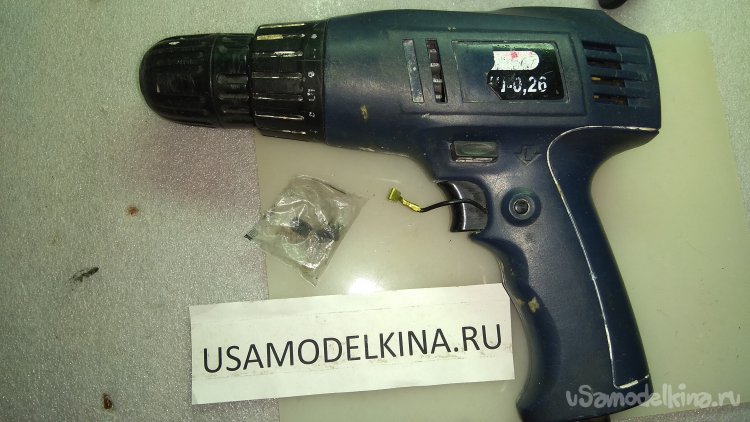

Решил товарищ сделать обслуживание старенькому сетевому шуруповерту, поменять щетки. С покупкой щеток проблем не возникло, но после разборки оказалось, имеется неизвестный провод с лепестковой клеммой, и куда он был подключен, товарищ так и не разобрался. Вот в таком виде и принес:
Разбираем корпус, откручивая девять саморезов:

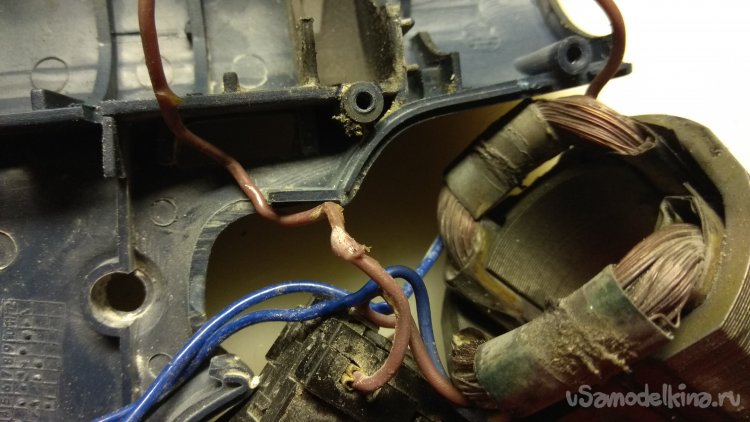

Внутри небольшой беспорядок в виде немного пережатых проводов:
Непонятный провод приходит из сетевого фильтра.
Судя по поиску в интернете, провод может быть соединен с железом статора двигателя для снижения помех от регулятора оборотов. Выемка в корпусе и след на статоре намекают, что это возможно.

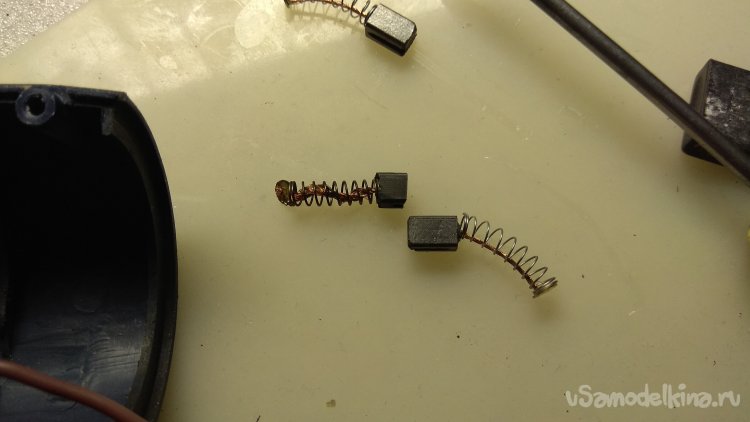

Для замены щеток ничего лучше не придумал, как отогнуть стопорные усики, удерживающие щетку в держателе. Не самый хороший вариант, половина усиков при повторном загибе отломались. Новая щетка почти в два раза длиннее старой:

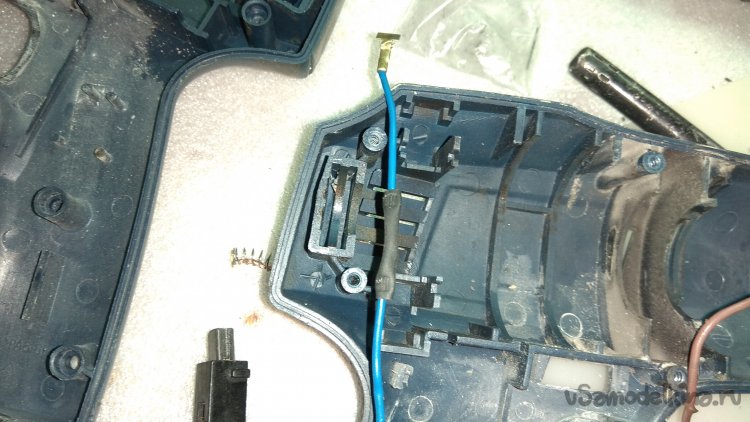

На сильно поврежденный провод одеваю термоусадку. Не стал снимать клемму, воспользовался термоусадкой большего диаметра.

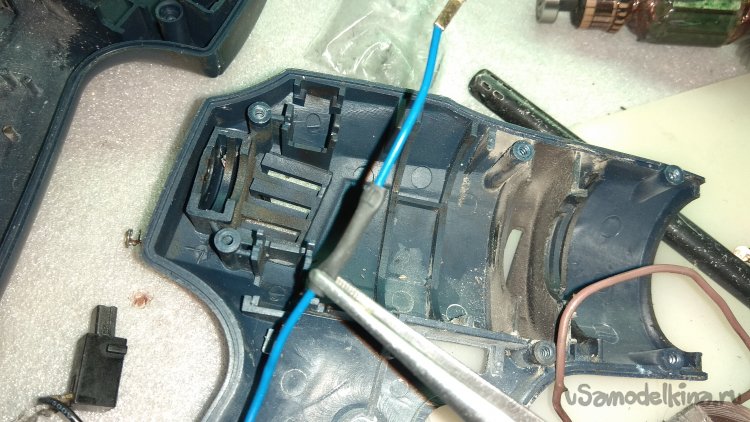

Чтобы она потом не сползла, еще горячую обжимаю пинцетом с двух сторон.
На других проводах изоляция повреждена меньше, просто нагрел ее зажигалкой и выправил.
Подшипники немного болтаются, хотел заложить в них немного смазки, но оказалось, что металлические пыльники такого маленького размера снять без повреждений практически нереально. Оставил как есть.
Собираю шуруповерт.

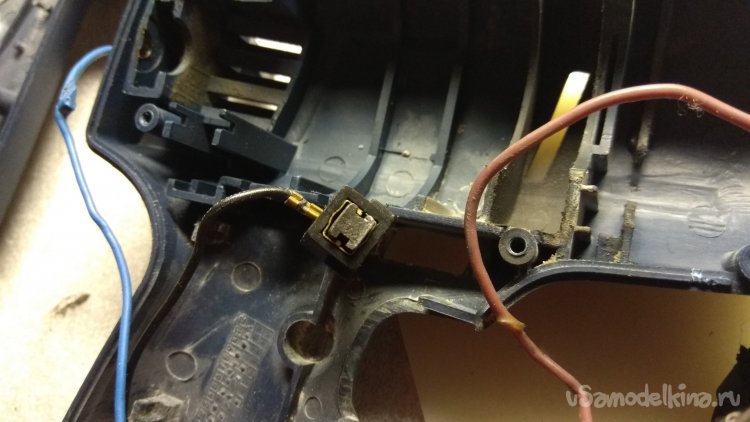

Клемму неизвестного провода вставил между корпусом шуруповерта и железом статора двигателя:

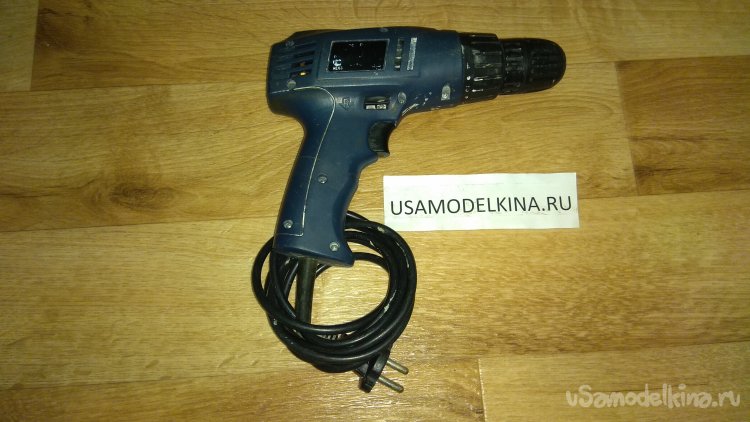

Проверяю. Все работает, щетки не искрят.
По-хорошему надо было бы заменить как минимум задний подшипник (со стороны щеток), почистить и смазать редуктор. Предоставим эту грязную работу хозяину шуруповерта
