    Стабилизатор напряжения из KIA378R05PI (на 5В)



    Всем привет, сегодня мы рассмотрим, как изготовить понижающий стабилизатор напряжения из простых деталей, которые можно достать из современной электроники. От такой самоделки можно заряжать мобильный телефон и прочие девайсы, используя входное напряжение до 35В!
    Самоделка отлично работает от автомобильного АКБ, на выходе получаем стабильное напряжение 5В с током до 3А.
    Также приспособу можно подключать к разным самодельным генераторам, чтобы заряжать от них девайсы, к примеру, можно подключить стабилизатор к динамке велосипеда. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты:

    Список материалов:

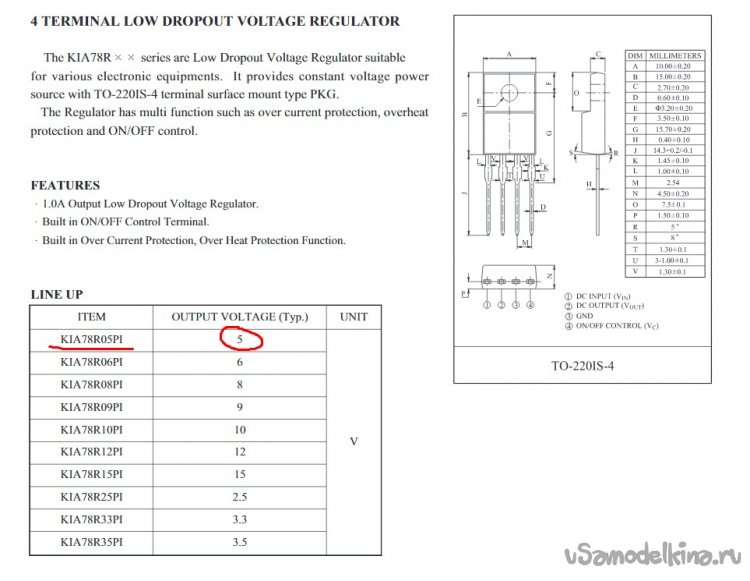

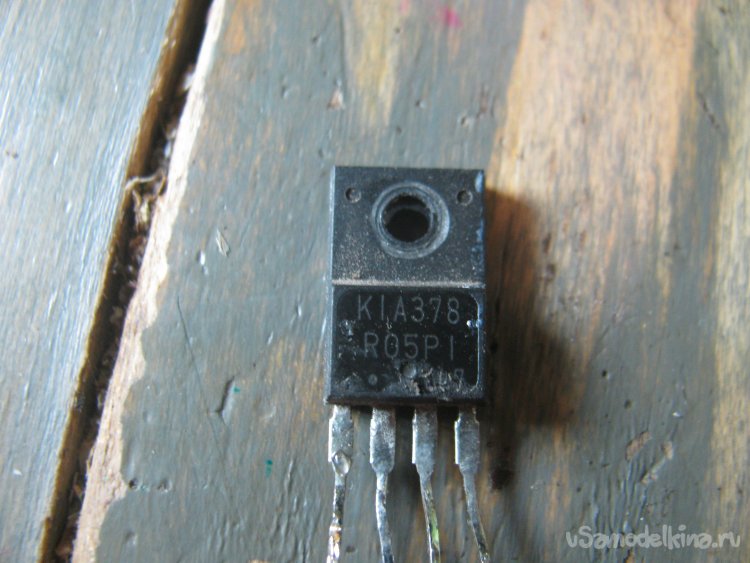

    1.Стабилизатор напряжения KIA378R05PI (есть еще LM7805, КР142ЕН5А, КР142ЕН5В, А7805Т, KIA7805, L7805CV, LM7805). Они бывают всякие разные, с тремя или четырьмя ногами, закреплены обычно на радиаторах.
    Просто забиваем маркировку микросхемы в гугл и смотрим что это такое.

    2. Радиатор для микросхемы (лучше побольше, так как греется неслабо).

    3. Розетка USB (можно обрезать зарядный кабель)

    4. Провода, кусок текстолита или картона

    5. Диод и конденсаторы (для подключения к генераторам).

    Список инструментов:

    - паяльник, мультиметр (но это все не обязательно, можно и намотать провода).

    Процесс изготовления стабилизатора:

    Шаг первый. Добываем материалы

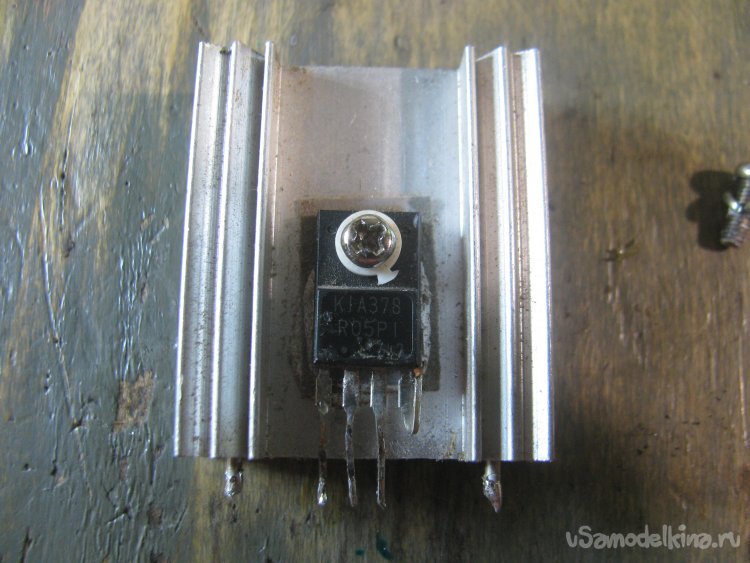

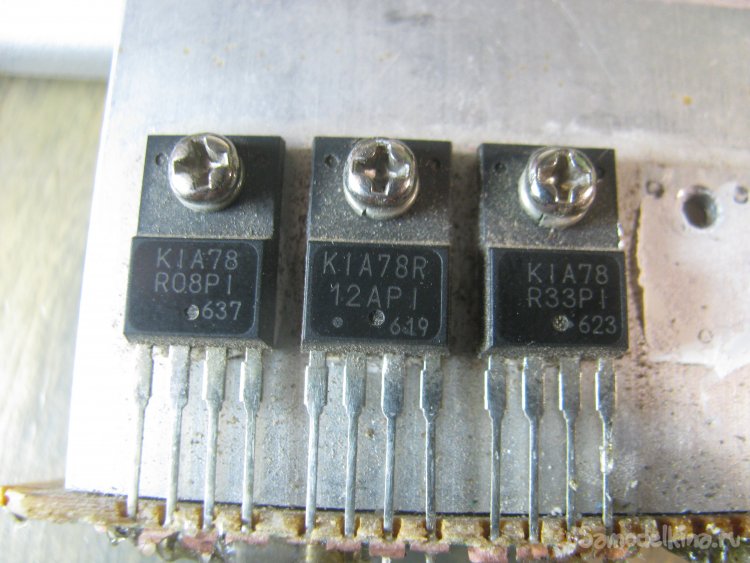

    Нужную микросхему нашел на плате питания от какого-то музыкального центра. На одном радиаторе закреплено сразу несколько микросхем под разные напряжения, нам же нужна схема с цифрой 5, которая означает выходное напряжение в 5В.

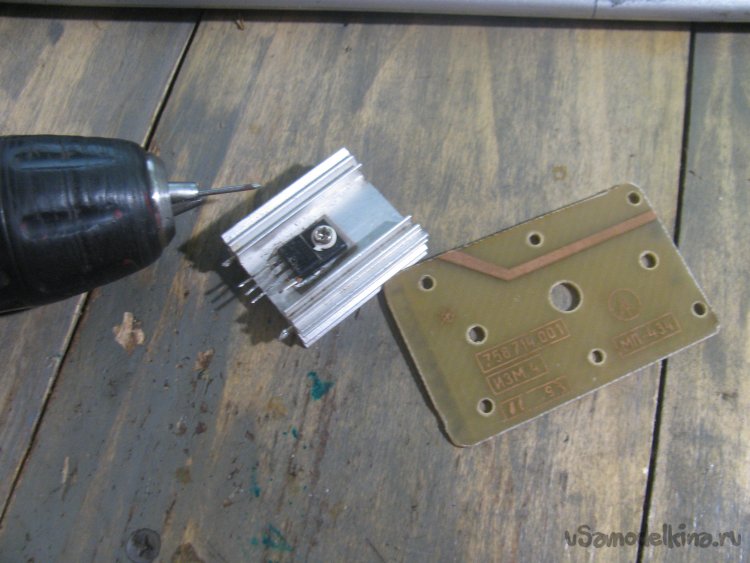

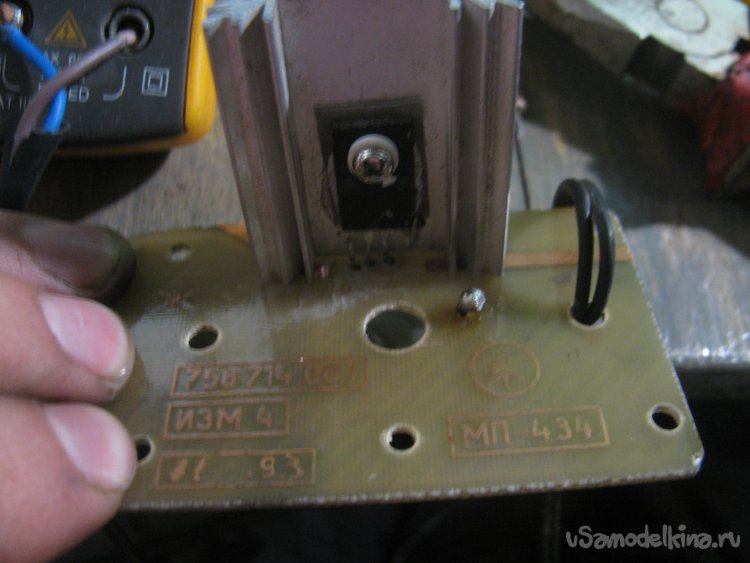

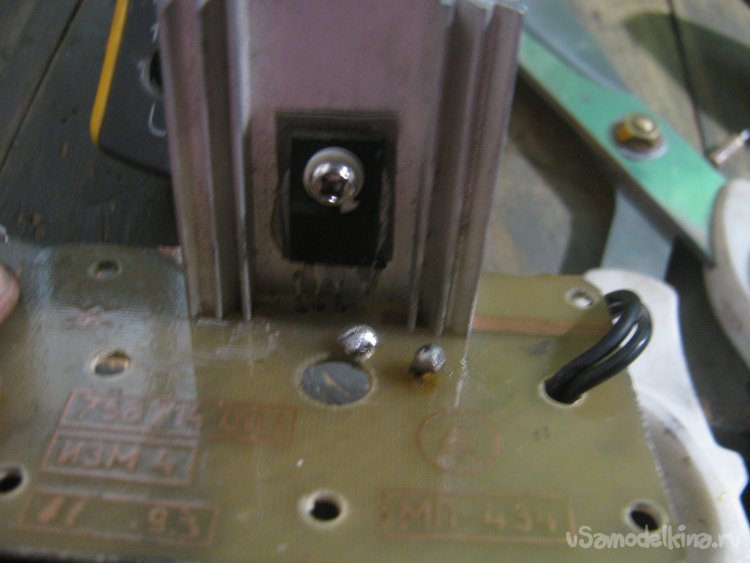

    Также добываем радиатор, эти схемы выделяют много тепла, так что лучше брать радиатор побольше. Прикручиваем миросхему через термопасту или специальную подложку, за неимением и того и того, намазываем немного солидола.

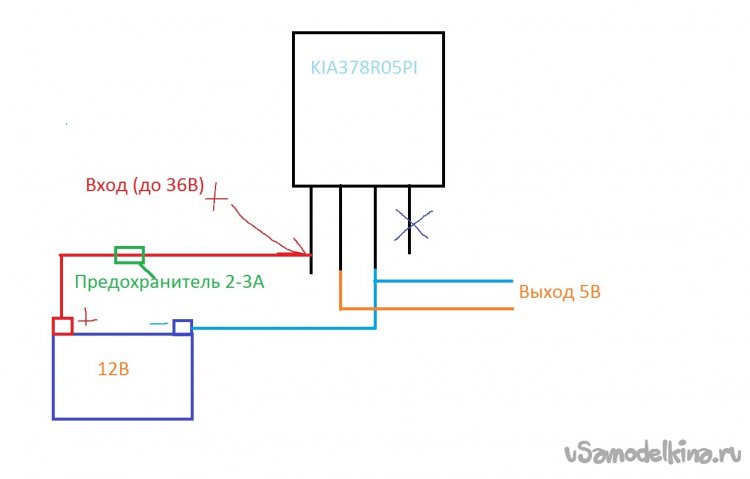

    Шаг второй. Собираем

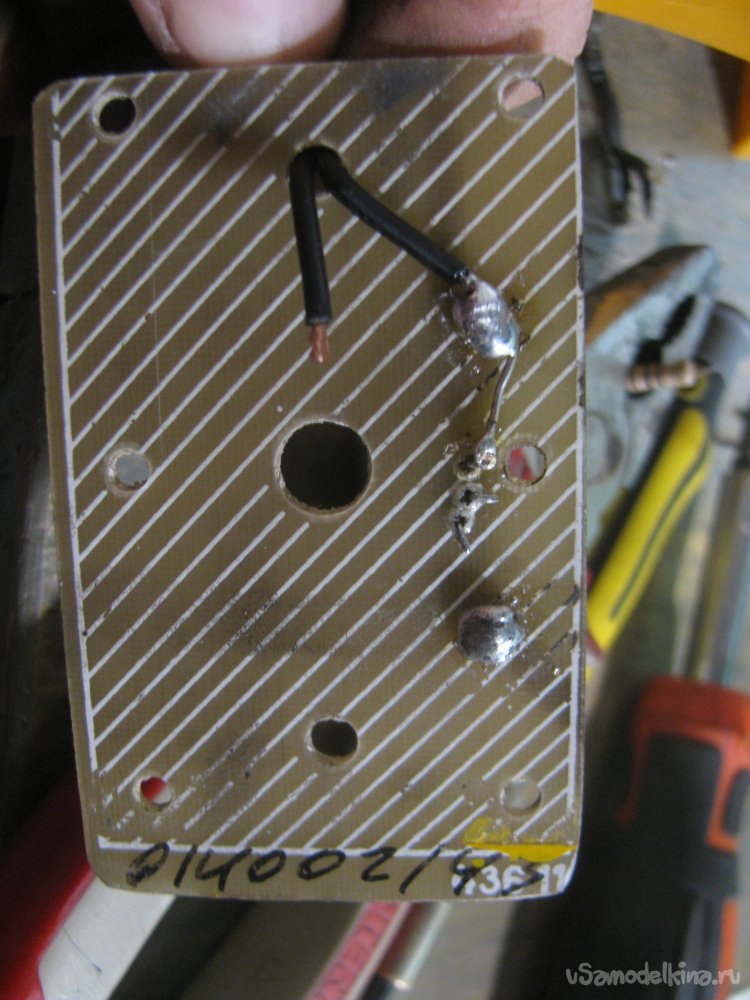

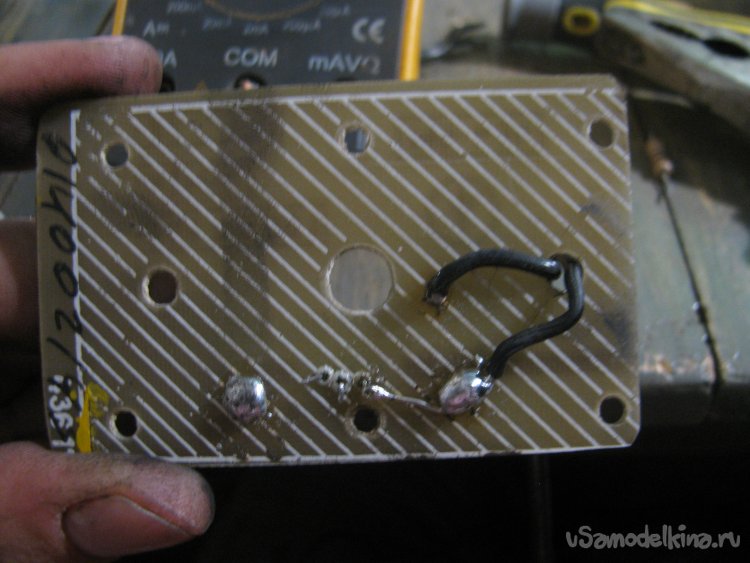

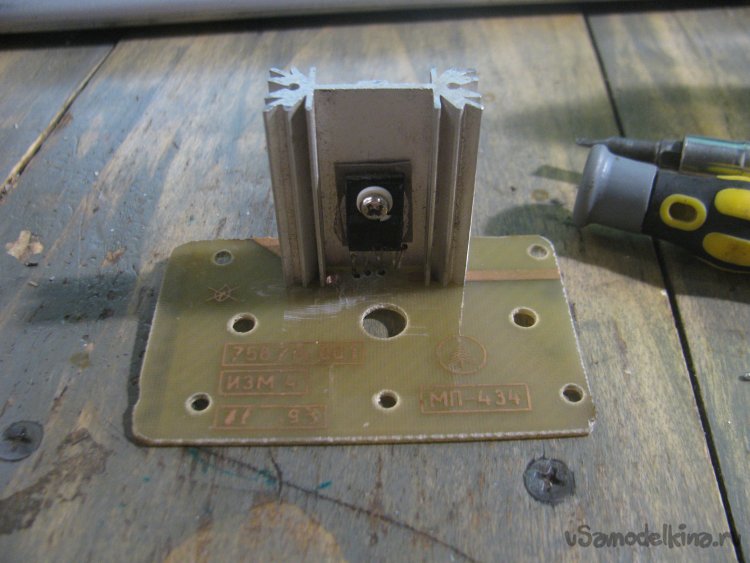

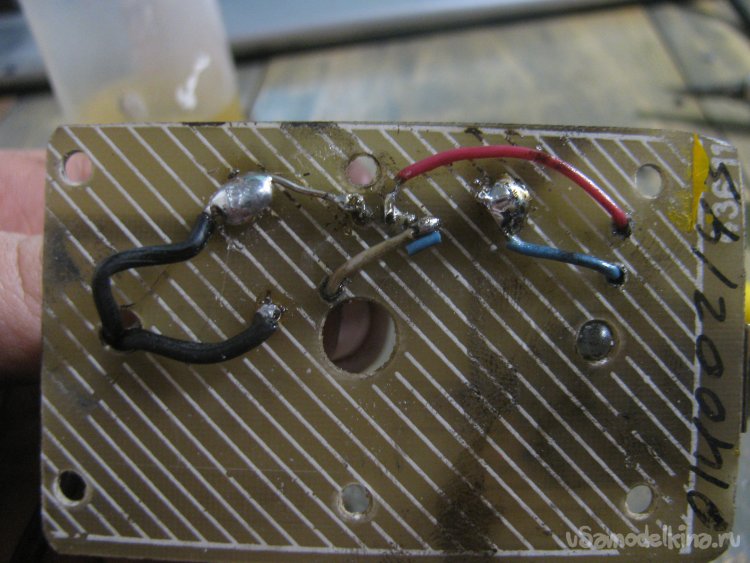

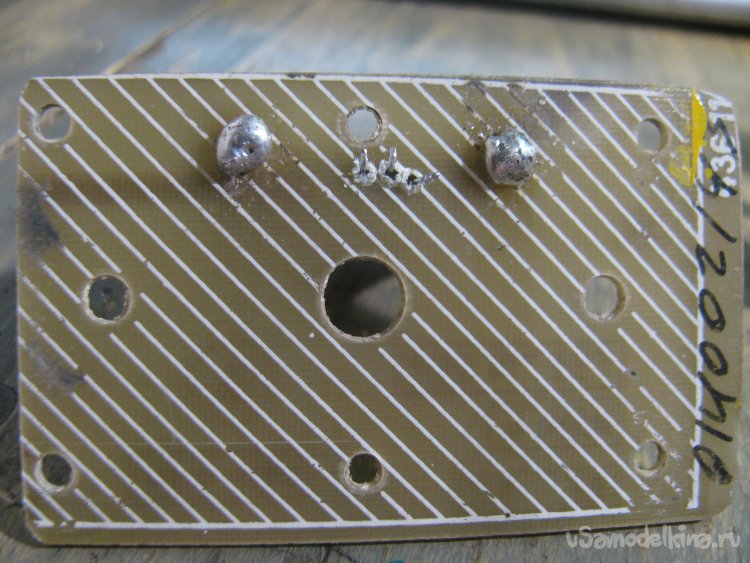

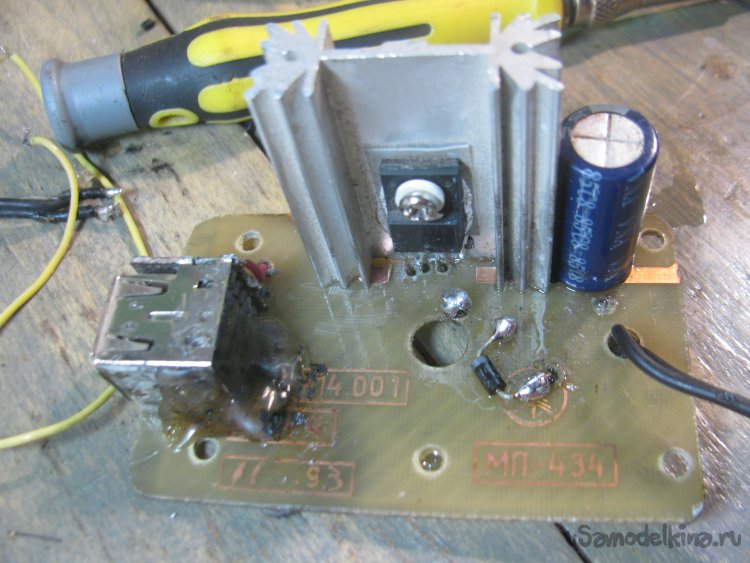

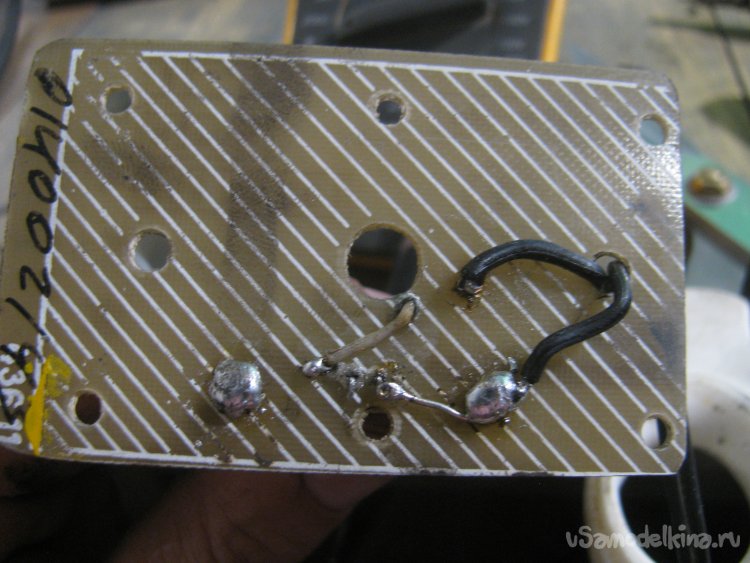

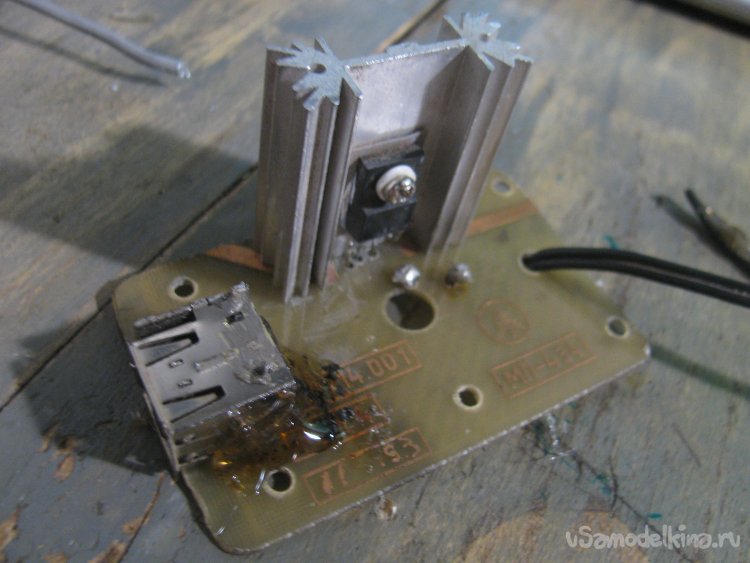

    Собираем все так, чтобы провода не вырвали контакты. Я собирал на куске текстолита, конструкция у меня получилась немного другая, так как я это делал под генератор. Тут можно увидеть диод, которые не дает току идти обратно в АКБ при падении оборотов, а также есть конденсаторы, которые выравнивают пульсации генератора.

    Сделал импровизированный предохранитель из самого тонкого волоска проволоки, который нашел. Это на случай пробоя микросхемы.
















    Шаг третий. Финальные штрихи и испытания

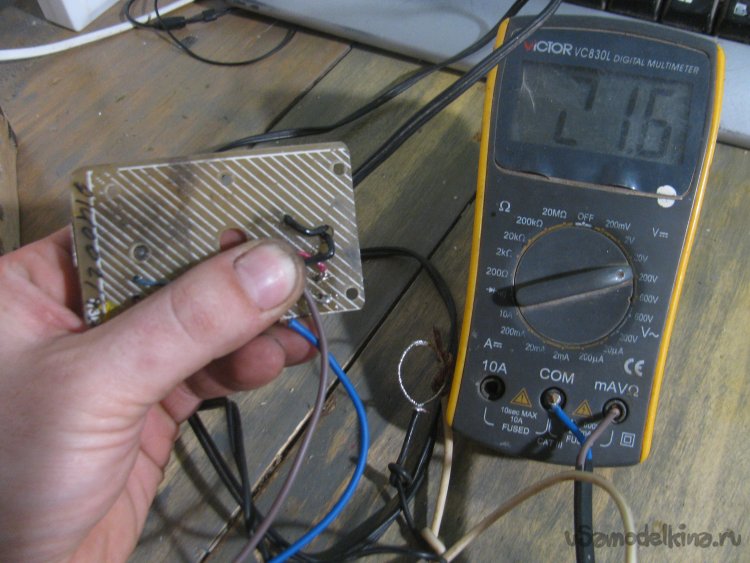

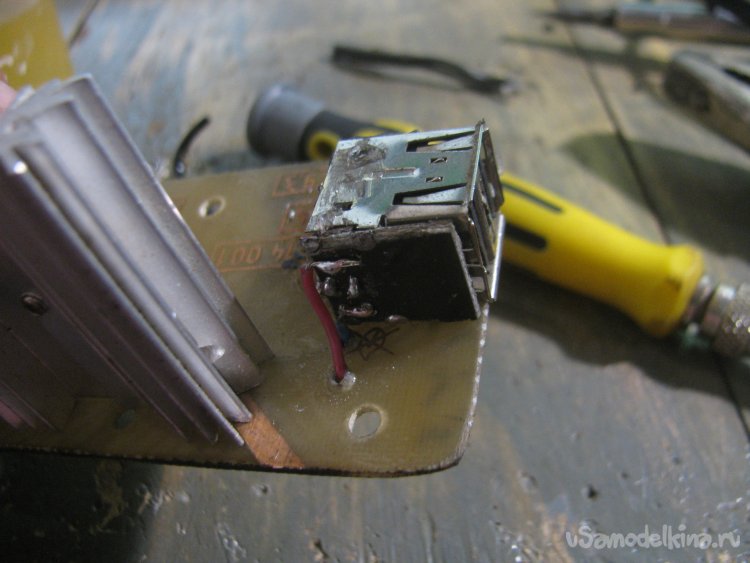

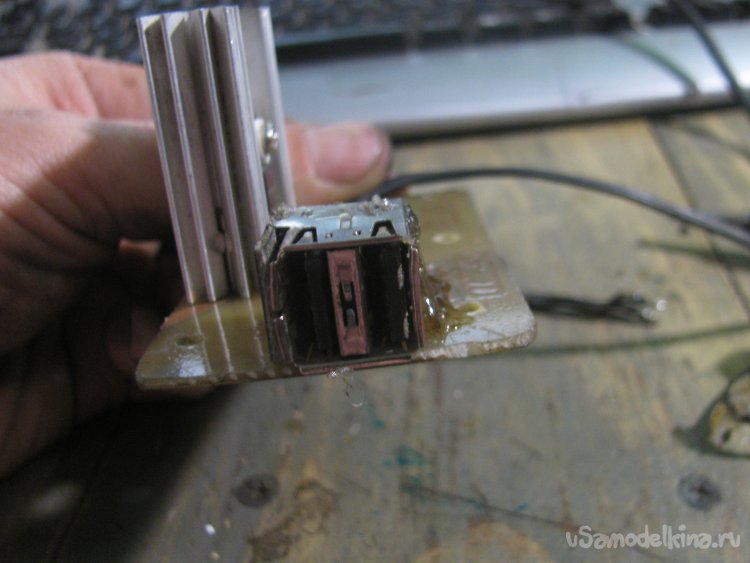

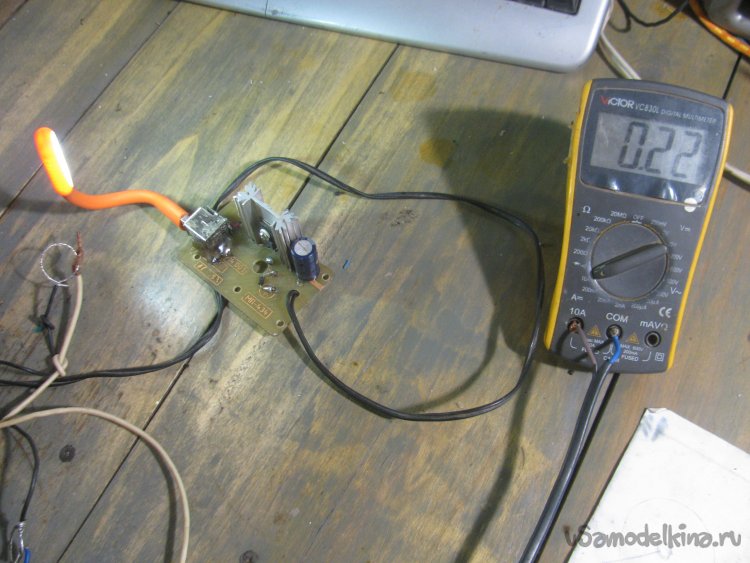

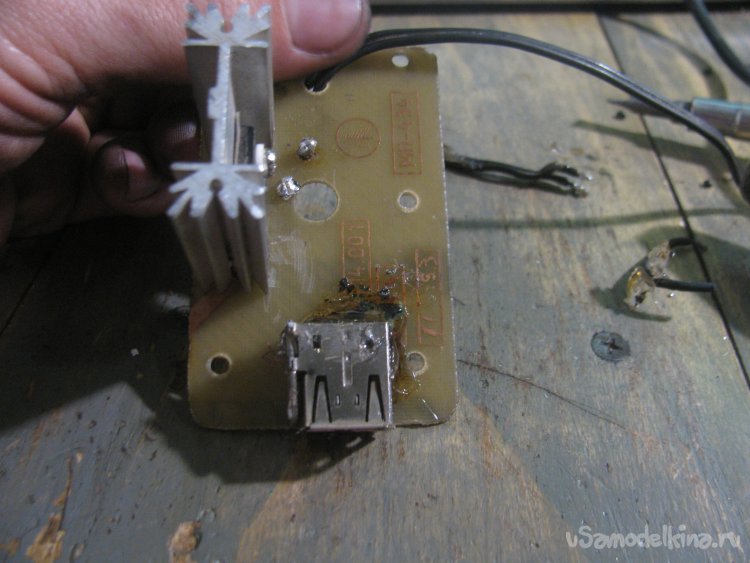

    Припаиваем гнездо USB или просто кусок зарядного кабеля для телефона. Можно испытывать, я подключил свой блок питания с пульсирующим напряжением, на конденсаторе напряжение около 20В.

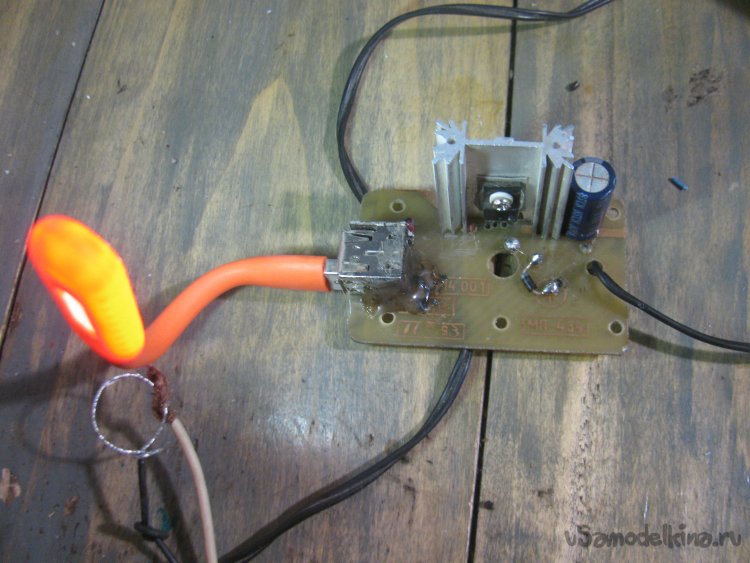

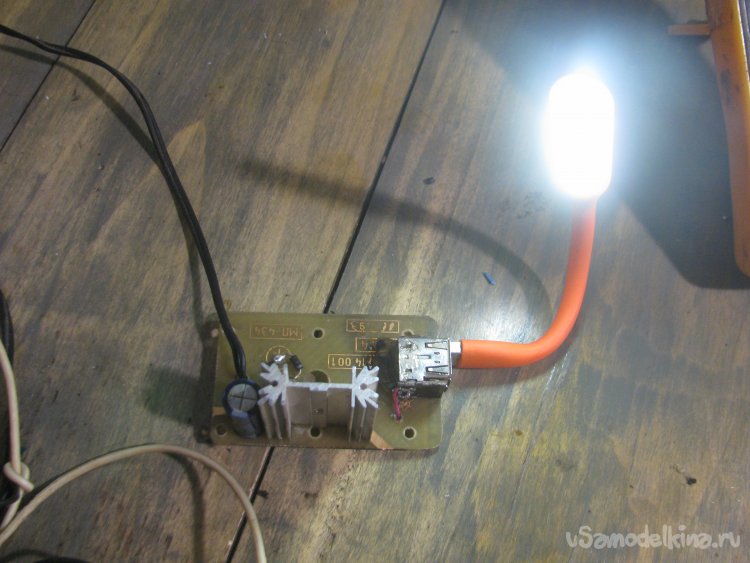

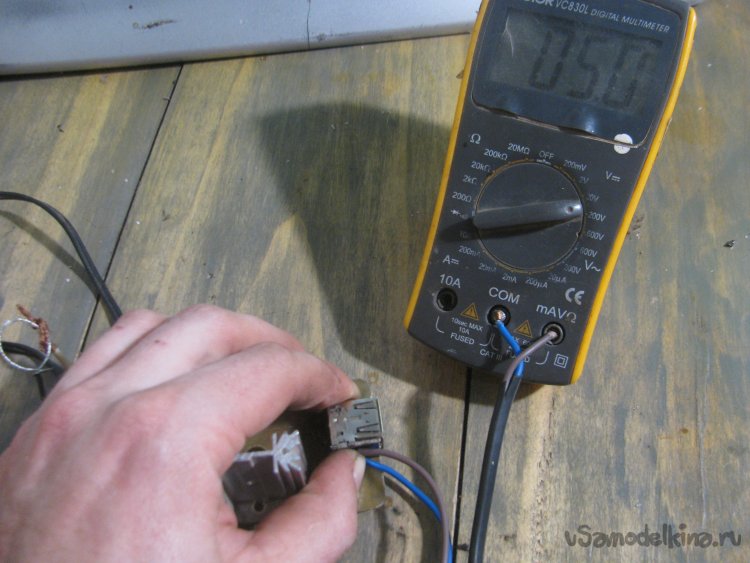

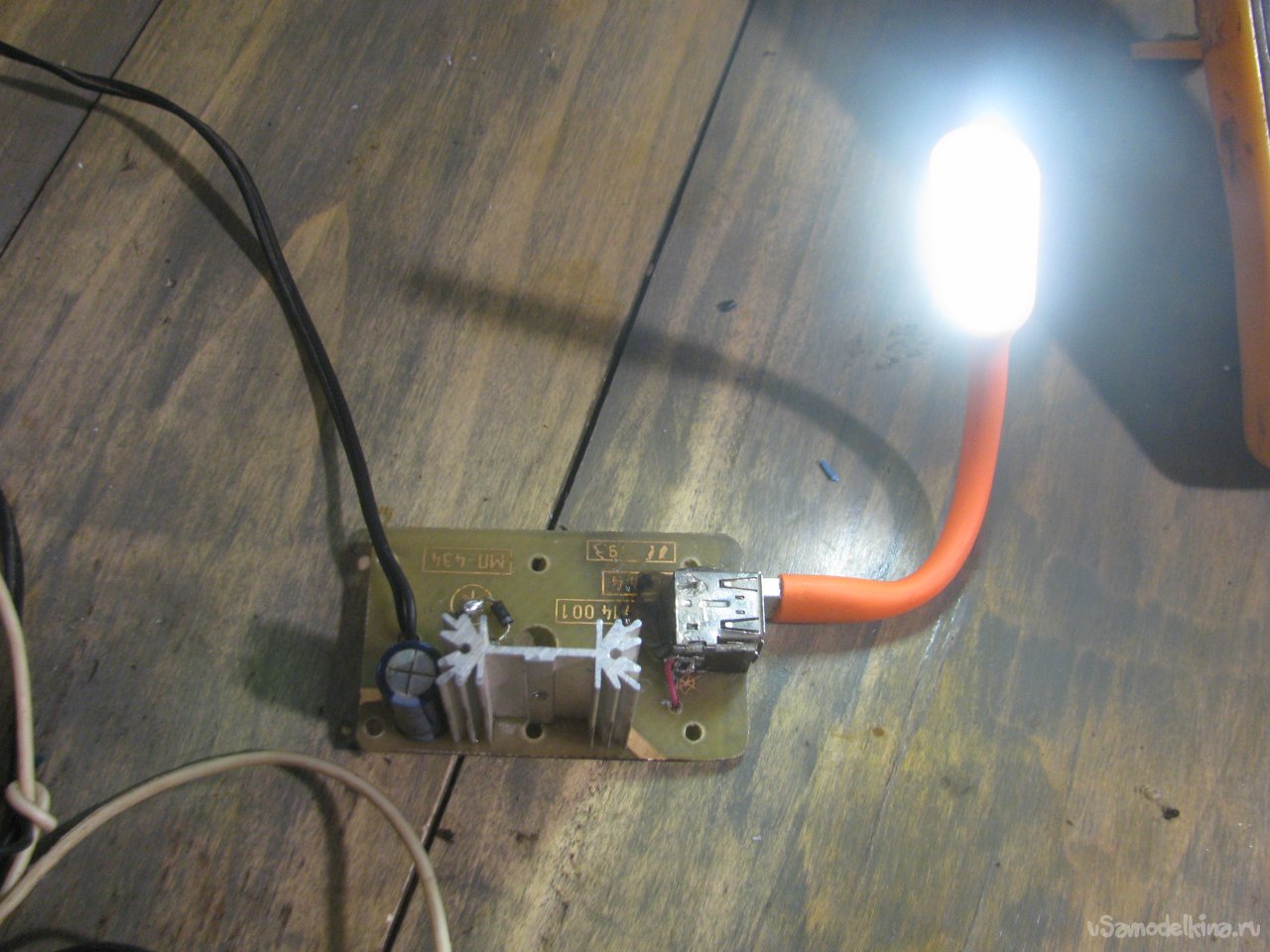

    На выходе получаем стабильные 5В, можно включить фонарик USB.

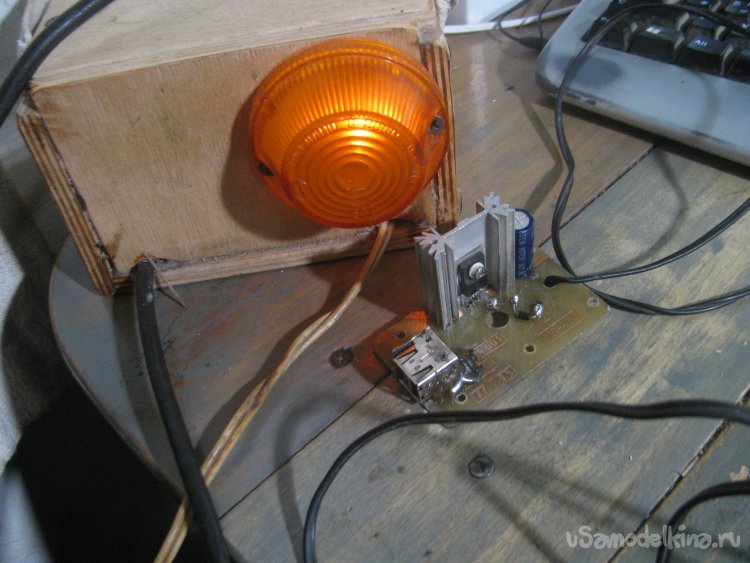

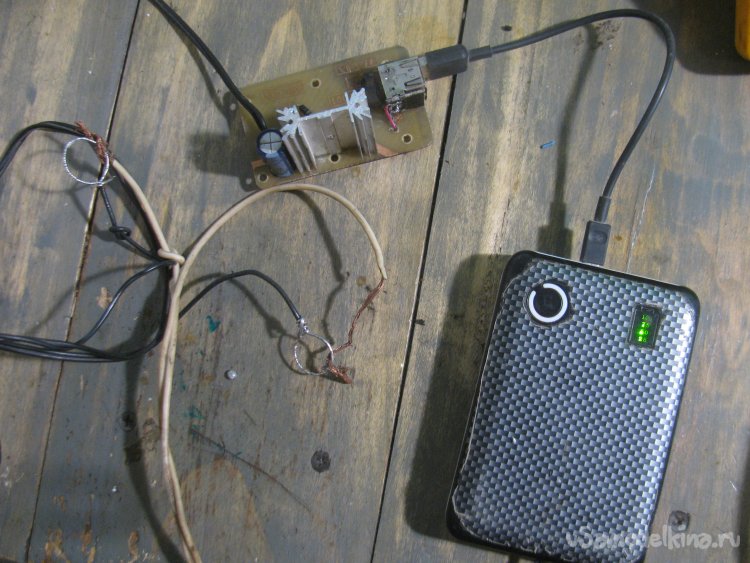

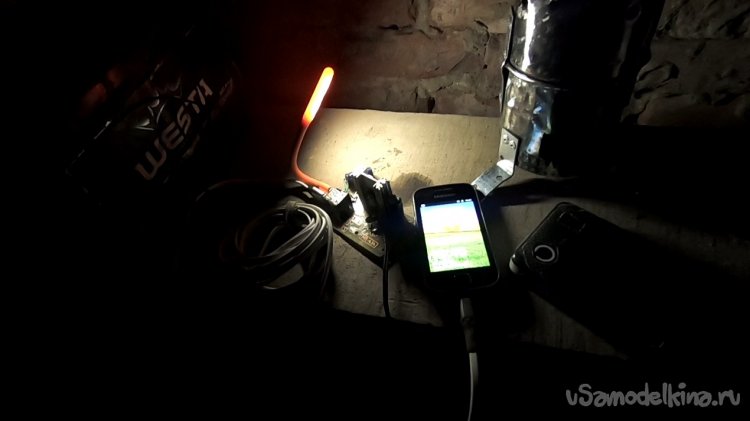

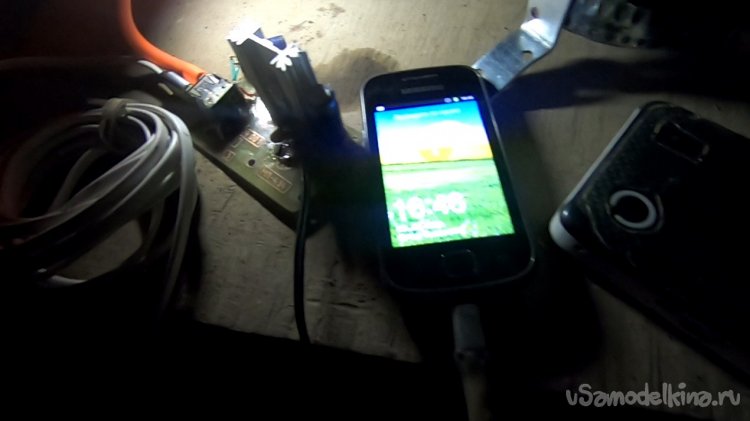

    Далее я провел испытания со своим импровизированным генератором из мотокосы и шуруповерта. Фонарик светит стабильно, Power bank также показывает зарядку, а вот телефон заряжается рывками, все еще есть сильные пульсации и нужны конденсаторы. Этот генератор долго не прожил, отказала задняя втулка моторчика.

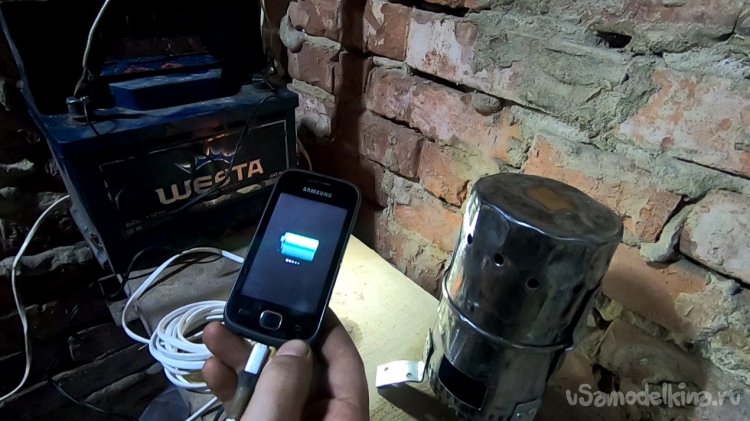

    От автомобильного АКБ стабилизатор работает без нареканий, телефон и прочие девайсы заряжаются без проблем.
    Ну что ж, у кого есть мысли, как обезопасить схему и улучшить, жду ваших комментариев.



    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Стабилизатор

    Таймер «Юный зубочист»-2

    Контрольно-измерительный прибор

    7
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.5
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 6.83 из 10 (голосов: 2 / История оценок)

    Добавить комментарий

    11 комментариев
    Голь
    Dmitrij,


    Дешевый вариант, паровая турбинка. 6-8 лопастей на эл моторе и струя пара   dance2

    Dmitrij Автор
    Голь,


    да, в это направление мысли и идут

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Голь
    Dmitrij,


    Все нормально, мысль интересная. Вот только дожми идейку до конца. Примени источник энергии от ветра или воды.  good

    Dmitrij Автор
    ino53,


    о, за идею с BMS спасибо...

    Резистор, ну вместо предохранителя типа. Я впаял тонюсенький волосок

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    ino53
    Цитата: Dmitrij
    а резистор это какой, на 15 Вт? это ж здоровенный товарищ, не?

    Это какой по схеме?


    ino53
    Цитата: Dmitrij
    а я так понял что регулируется от 5 мА до 3А,

    А я так понял, что в этой строчке показано изменение выходного напряжения в %% в зависимости от тока нагрузки (сидит там кто-то и реостатом шурудит).

    ну или защита по 5В по току более 2-3А

    Регулировка ограничения тока - нарисовано внизу.

     Или защита от превышения 5В

    Можно применить классику из литиевых АКБ, только настроить не на 4,2 В, а на 5.

    Dmitrij Автор

    а резистор это какой, на 15 Вт? это ж здоровенный товарищ, не?

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Dmitrij Автор
    ino53,


    а я так понял что регулируется от 5 мА до 3А,  табличку вы увидели не ту, то напряжение управления, или 7 постоянки, или 6-12 переменки. Вроде так. А может нет, хрен знает, ну да мне не важно это. Важно защита на входе от пробоя... ну или защита по 5В по току более 2-3А  scratch  Или защита от превышения 5В

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    ino53
    Цитата: Dmitrij
    да, вход до 35В, последняя нога нужна вроде для управления выходящим током

    35 В? Ого... В моей табличке, там внизу, много меньше, знаешь, когда брюхо болит, как-то  не до поисков. Выходной ток здесь управляется вкл-выкл., не регулируется.

    А как ограничить входной ток независимо от входного напряжения?

    Конкретно с этой МС не ковырялся, вот классическая схема.

    И еще мне интересно, что будет при перегрузе, микросхему пробьет и напруга пойдет от источника напрямую?

    Да, тут обычно северного зверька вспоминают... Хотя ты его стрескаешь...  smile


    А можно ведь просто ограничить выход по току,

    Да, просто резистор в единицы-доли Ома, когда то так делали. А 4 нога - вкл-выкл, подробностей не знаю... pardon




    Dmitrij Автор
    ino53,


    да, вход до 35В, последняя нога нужна вроде для управления выходящим током

    А как ограничить входной ток независимо от входного напряжения?

    И еще мне интересно, что будет при перегрузе, микросхему пробьет и напруга пойдет от источника напрямую? Или там при перегрузе падает пропускная способность по току?


    А можно ведь просто ограничить выход по току, чтобы не перегрузить микросхему, той же 4-ой ногой. А что туда надо, переменный резистор?

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    ino53

    у кого есть мысли, как обезопасить схему и улучшить,

    А чего  ее улучшать... На вход много не надо давать...
