    Ветродуйка для горна из мотора 180 Вт

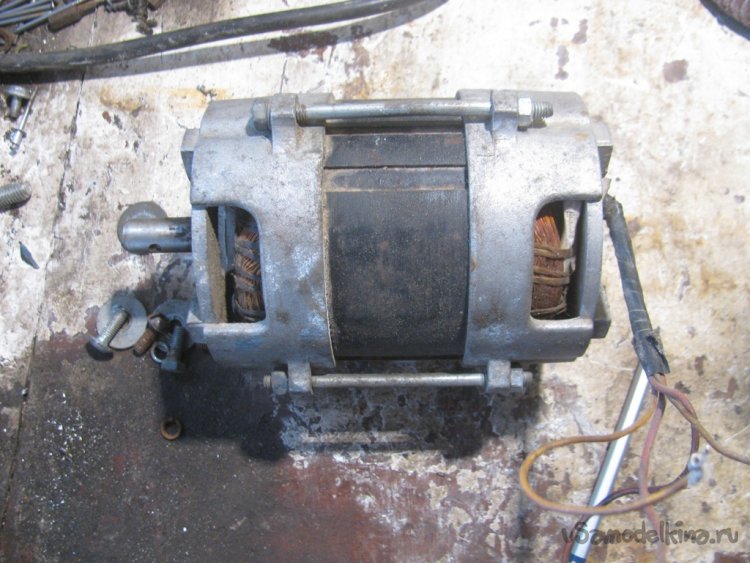

    Всем привет, в этой статье я расскажу, как я сделал ветродуйку для своего горна из раковины. Мотор я использовал слабый, от маленькой стиральной машинки, его мощность 180 Вт. Лежал этот мотор без дела и вот я нашел ему применение. Хорош такой мотор тем, что он практически неубиваемый и неприхотливый, в отличие от щеточных, как в фенах. На диммер такой мотор реагирует довольно вяло, но мне это и не нужно, ветродуйка получилась и так как раз нужной производительности.

    Конечно, вопрос остается в том, сколько мотор потребляет электричества, в сравнении с маленькими вертушками для вентиляции. Но мне это не сильно важно, работает мотор почти на холостых, так что вряд ли он потребляет все 180 Вт. Перейдем к изготовлению.

    Материалы и инструменты:

    Список материалов:

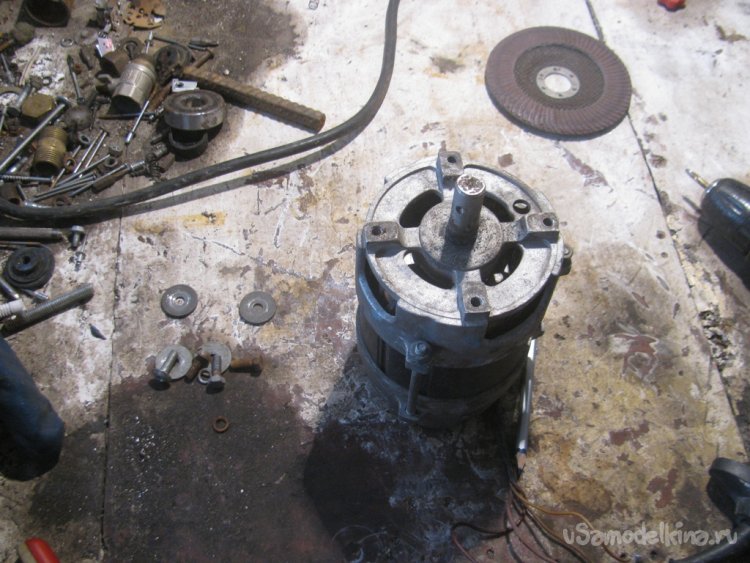

    - мотор от стиралки 180 Вт;
    - кастрюля;
    - кусок пожарного шланга или ремня (для крепления мотора);
    - доски;
    - решетка;
    - листовой металл для винта;
    - большая бутылка для кожуха.

    Список инструментов:
    - дрель;
    - паяльные инструменты;
    - карандаш;
    - болгарка.

    Процесс изготовления:

    Шаг первый. Кастрюля

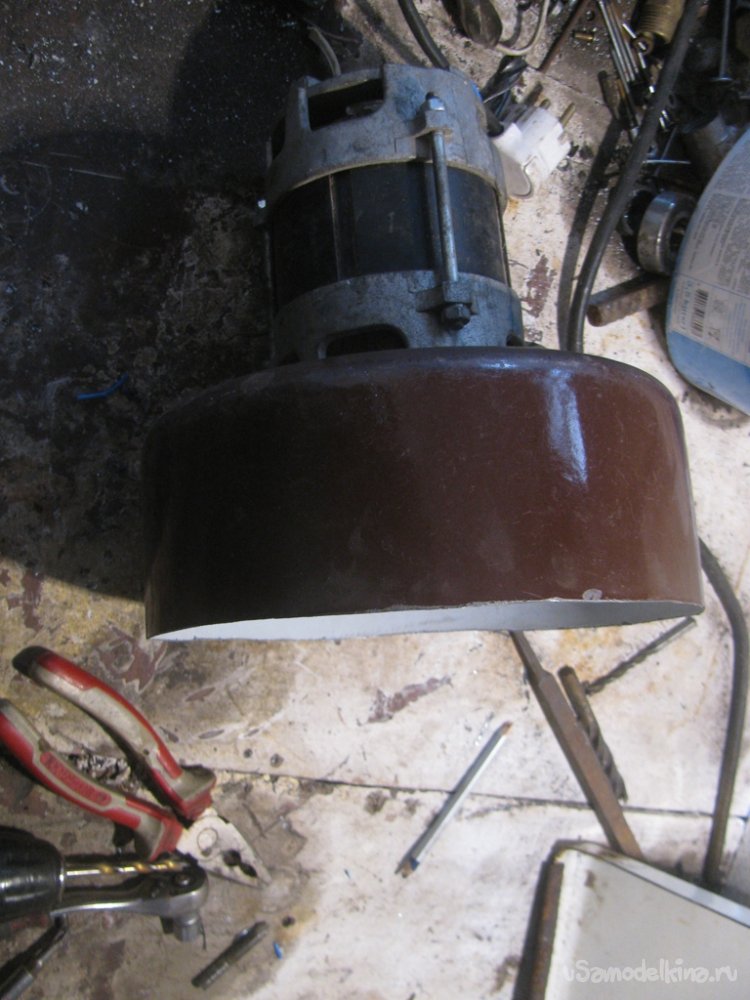

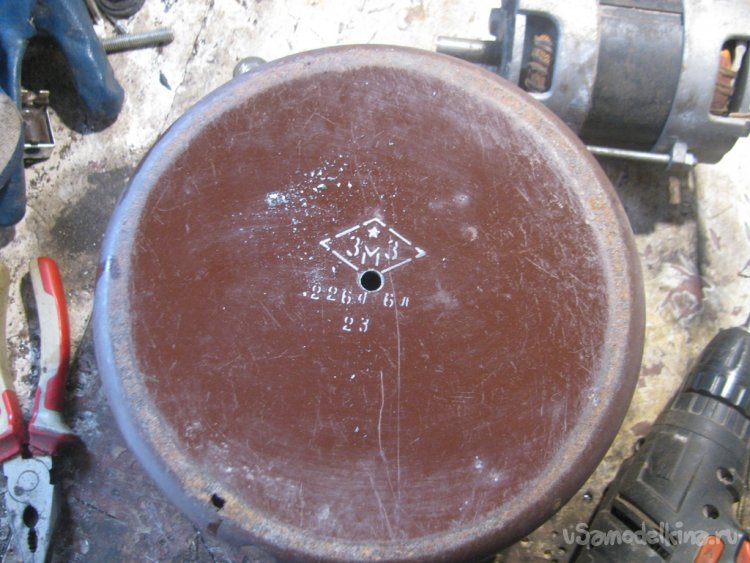

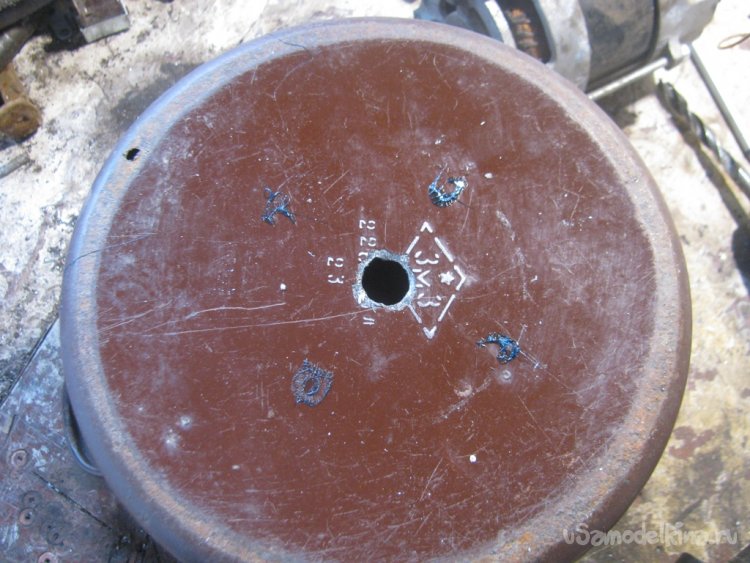

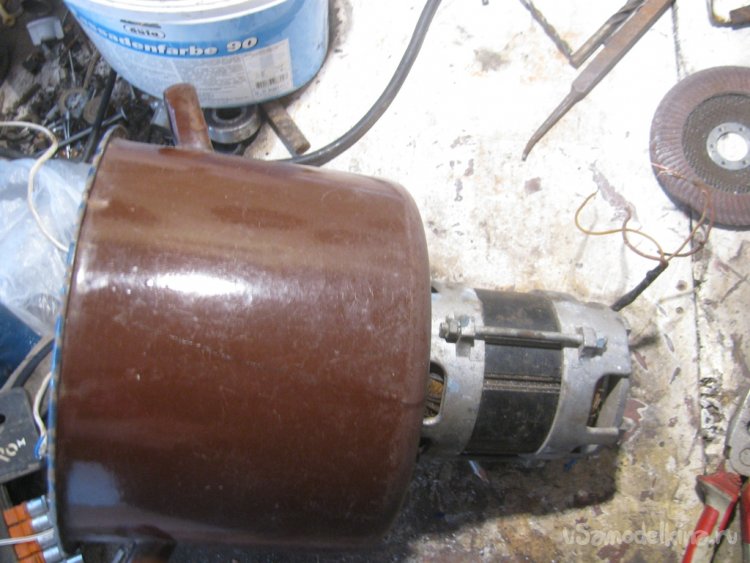

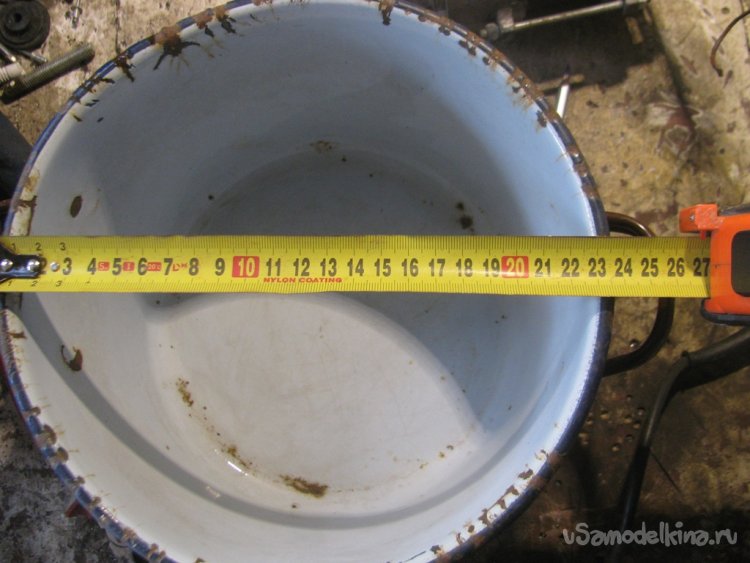

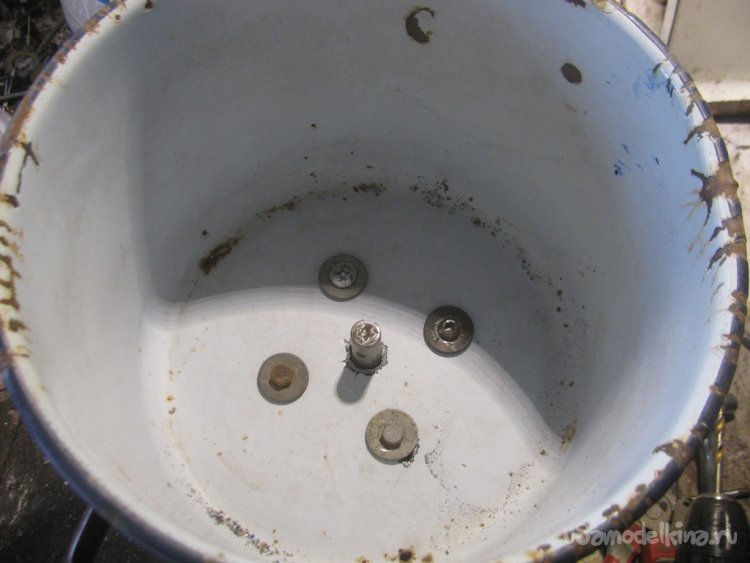

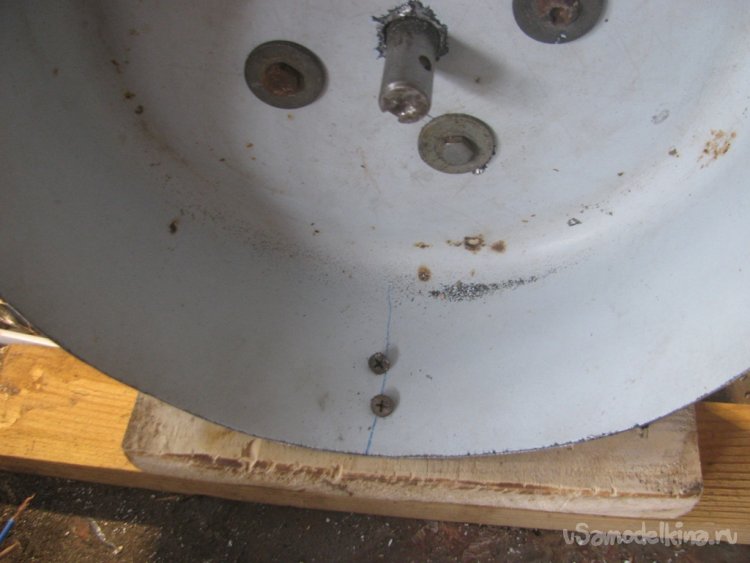

    Делаем некоторые замеры и рассверливаем в дне кастрюли отверстие под вал мотора. Также намечаем и сверлим отверстия под крепежные винты. Теперь останется прикрутить кастрюлю к мотору.

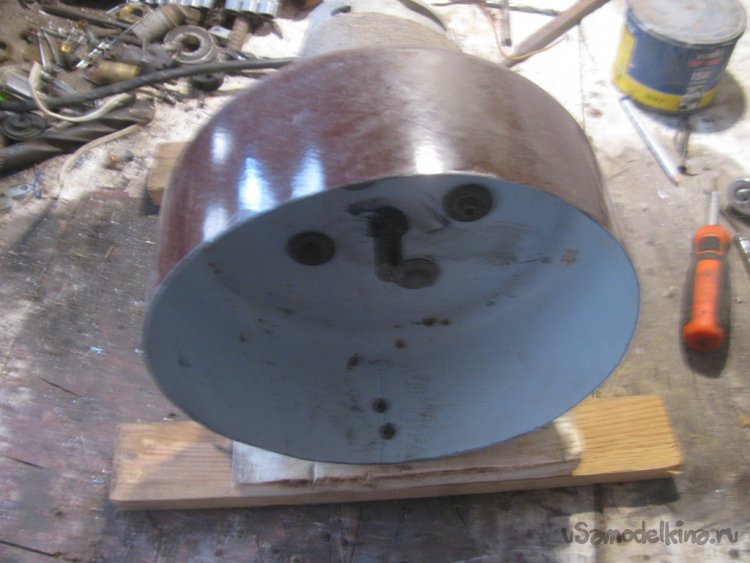

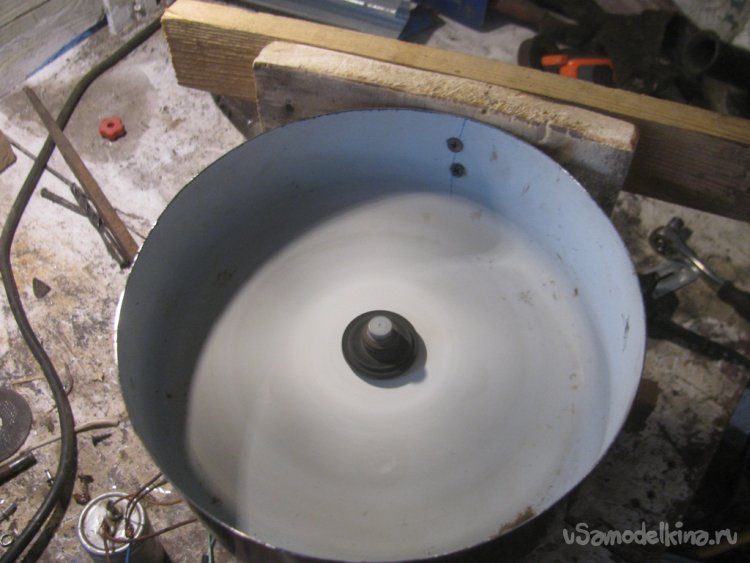

    В завершении срезал лишнюю часть кастрюли, чтобы конструкция не была громоздкой.









    Шаг второй. Изготовление основы и крепление мотора

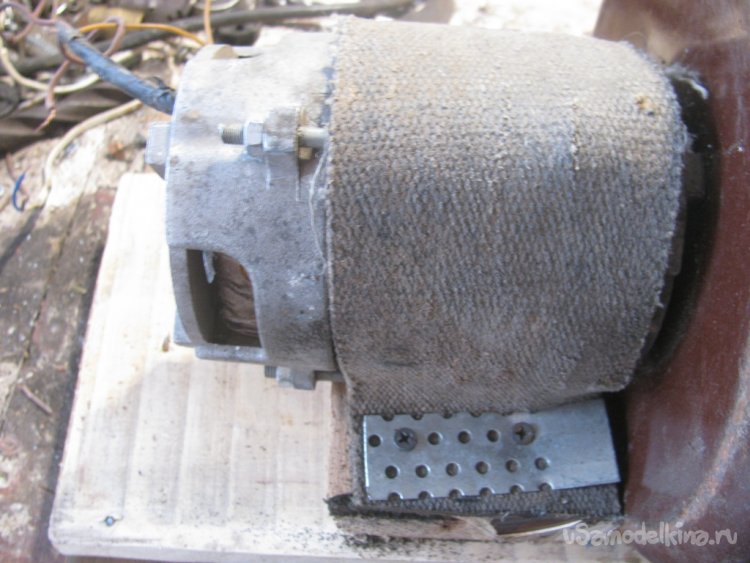

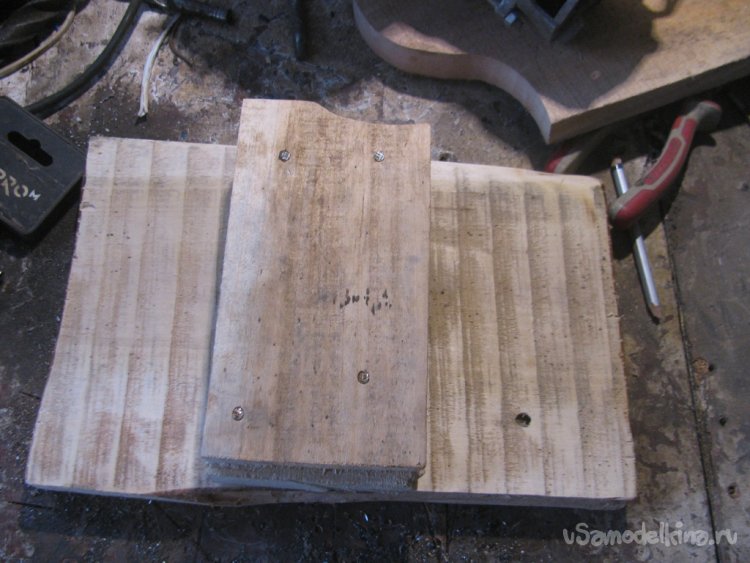

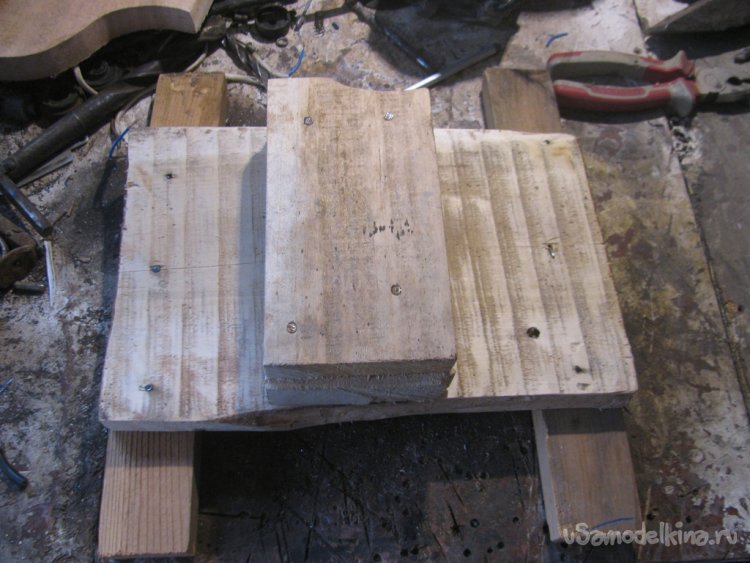

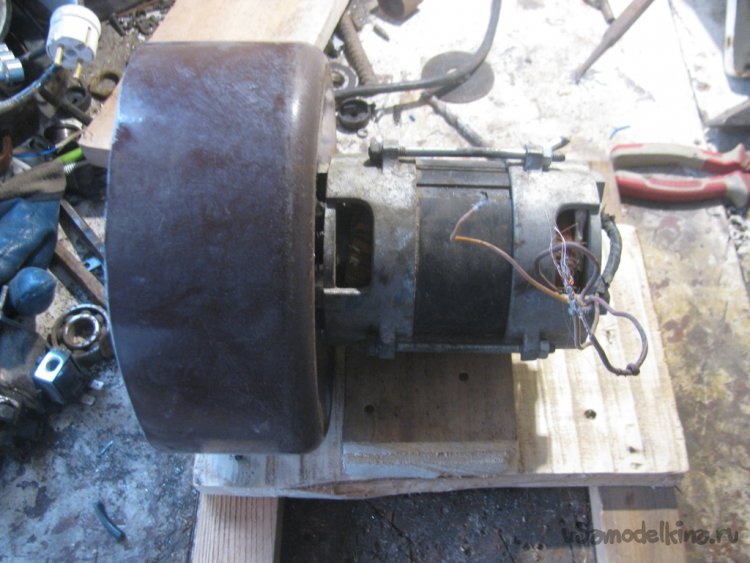

    Основу я решил сделать из дерева, понадобились доски. Режем, сбиваем гвоздями, вот и все, получили отличную простую мотораму. Кастрюлю я прикрутил саморезами к основе, а сам мотор крепко притянул прорезиненной тканью (не знаю название). Мотор закреплен надежно, никуда не денется.







    Шаг третий. Изготовление и установка винта
    Винт решил сделать всего с четырьмя лопастями и вполне угадал с производительностью. Если вас нужен больший объем воздуха, лопастей лучше сделать побольше, так как обороты у моторчика низкие.

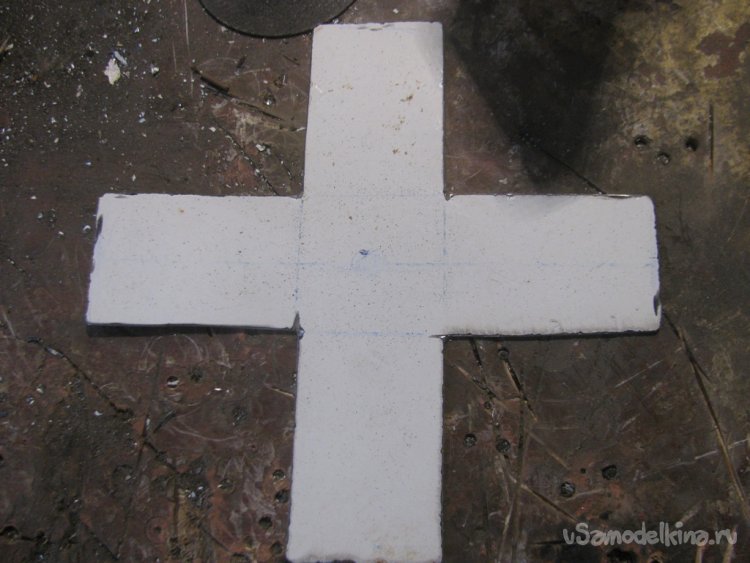

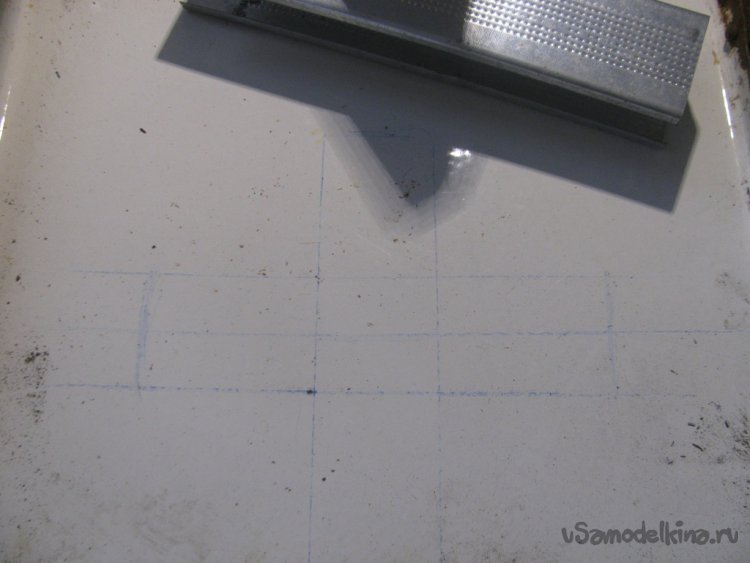

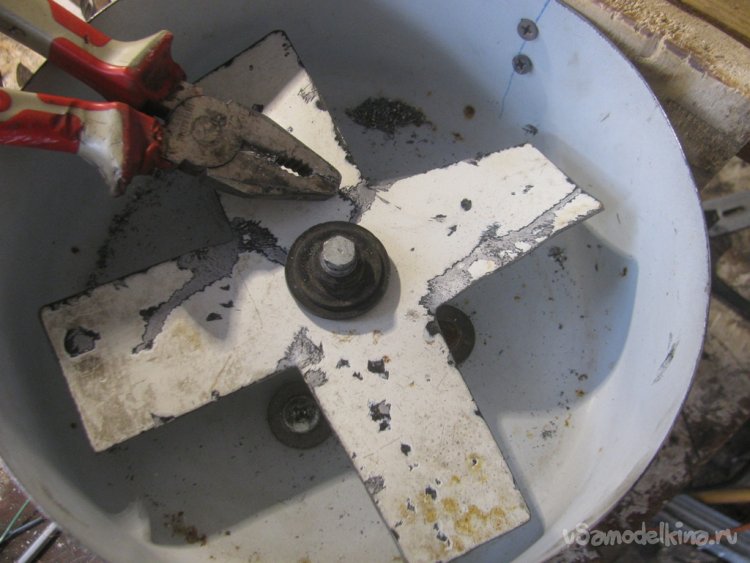

    Вырезал крестовину, в валу просверлил отверстие и нарезал резьбу под винт. Прикрутил винт, ну а далее плоскогубцами задал нужный профиль лопастям. Небольшие вибрации при работе есть, но это не страшно.





    Шаг четвертый. Патрубок

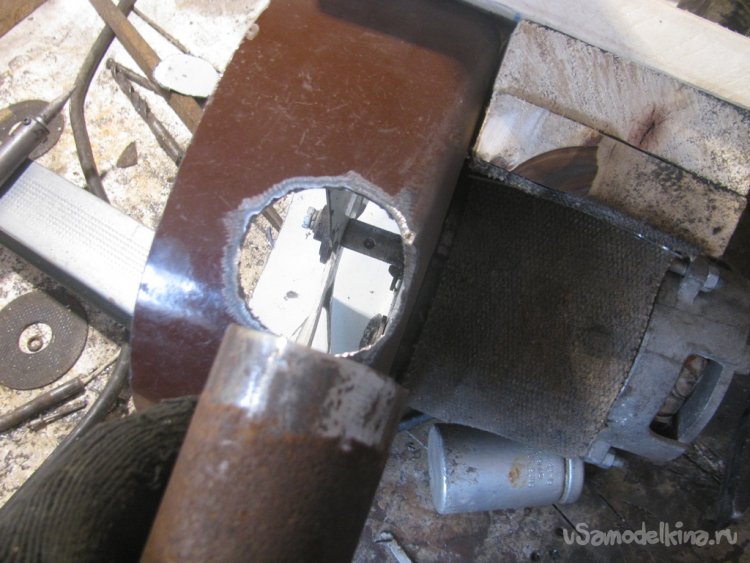

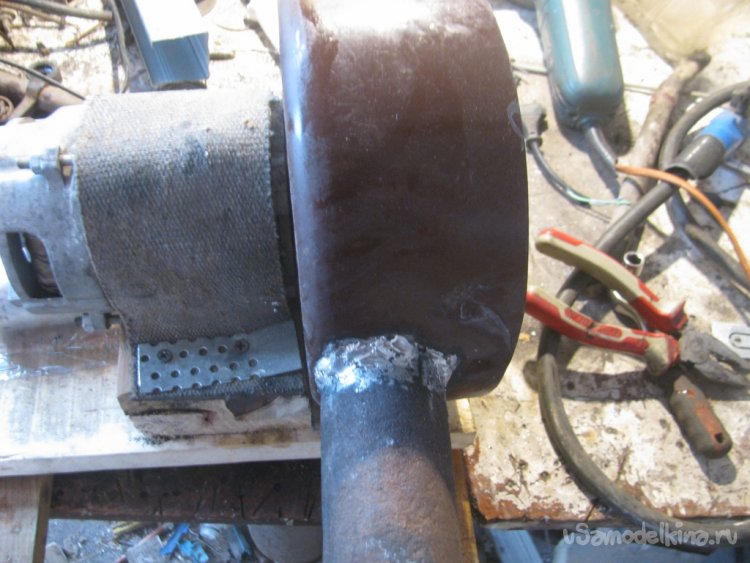

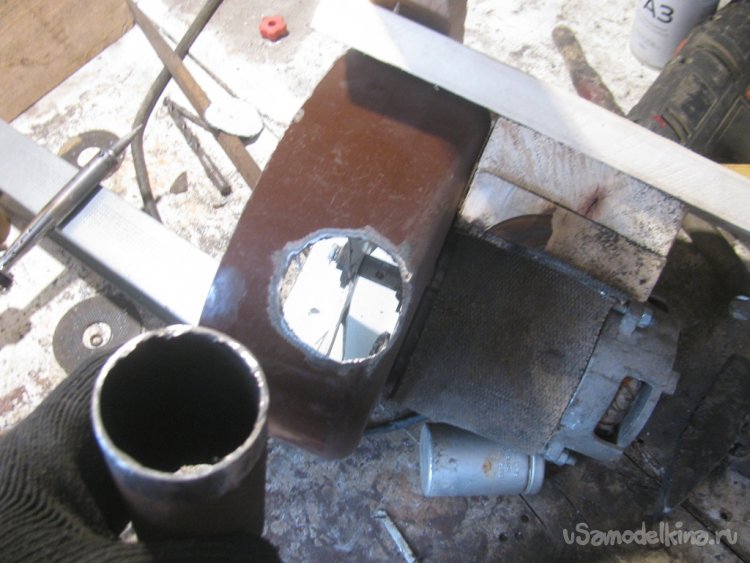

    Наметил место, вырезал отверстие и установил исходящий патрубок. Сварка не удалась, кастрюля прогорает мгновенно, так что решил использовать пайку. Все держится отлично, для пайки стали нужна кислота.



    Шаг пятый. Кожух

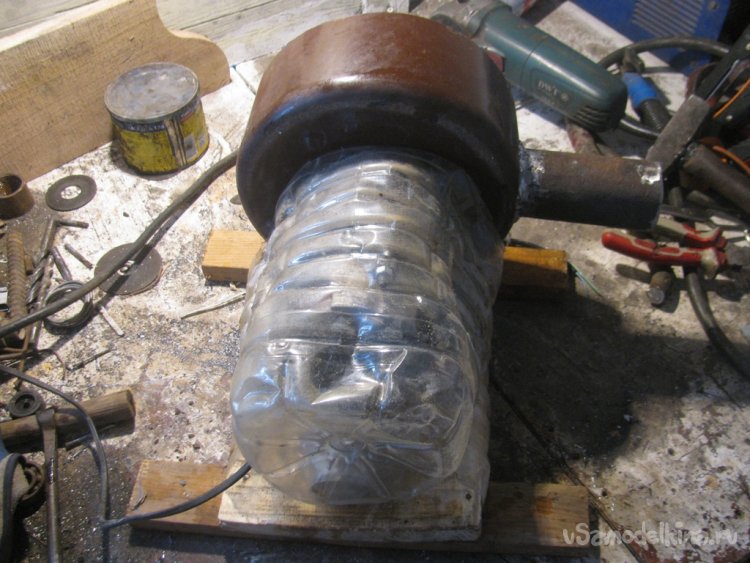

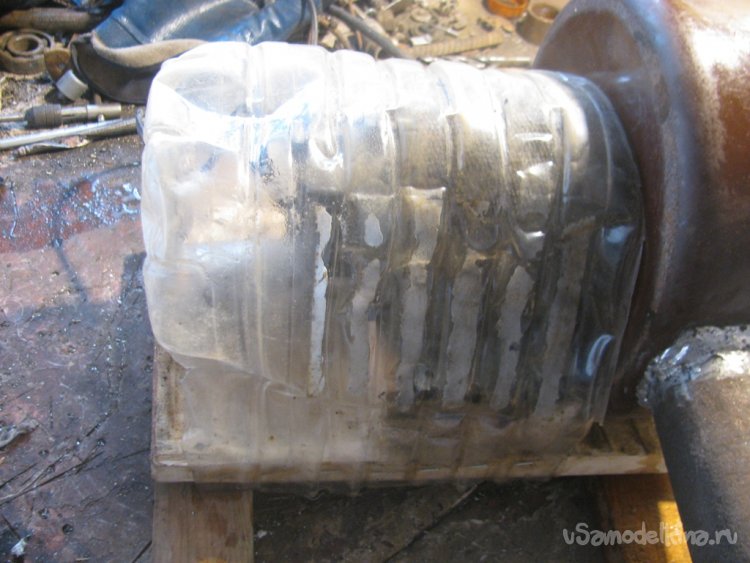

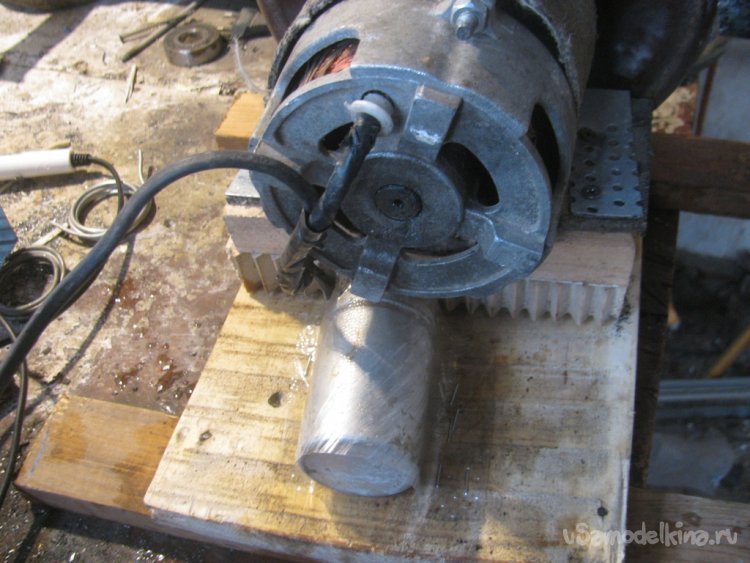

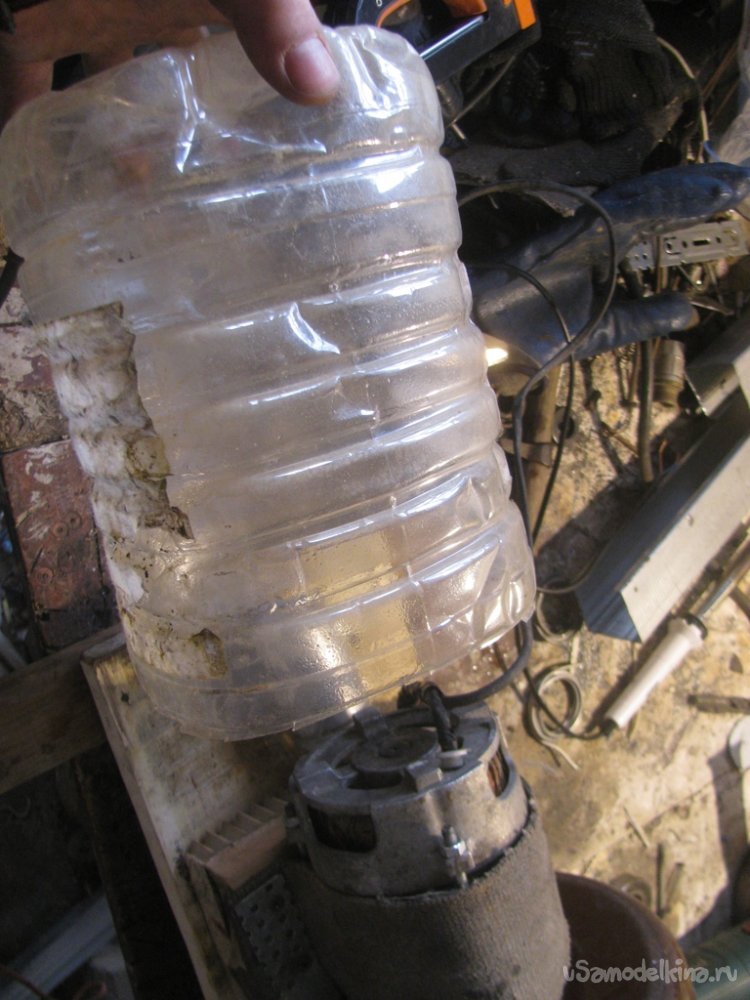

    Закрепил конденсатор куском из бутылки и сделал внешний кожух для мотора, чтобы не попадала вода, грязь и так далее. Для мотора понадобилась большая бутылка на 5 л, обрезал и приколотил степплером, быстро, просто, надежно.





    Шаг шестой. Защитная решетка

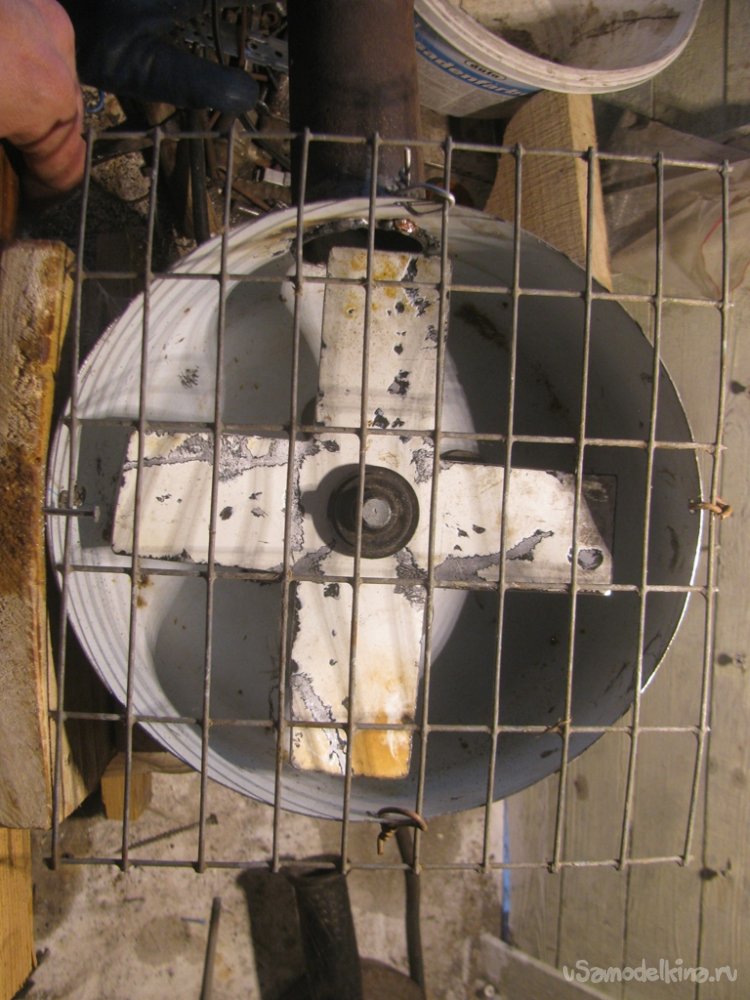

    Делаем защиту для пропеллера, чтобы ничего не затянуло или не попала часть тела. Обрезал решетку и прикрепил проволокой. Вот и все, самоделка готова, можно приступать к испытаниям!


    Шаг седьмой. Испытания

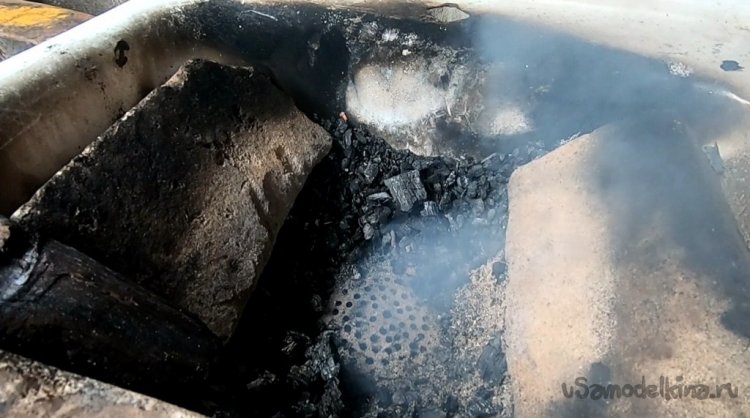

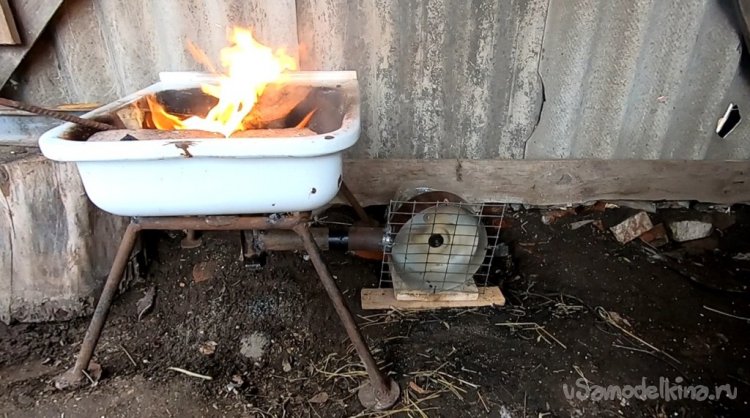

    Установил ветродуйку на свое место, можно испытывать. Для демонстрации поджег немного сена, пламя с дымом засасывается внутрь и выходит в горн. Если подключить гофру, можно таким способом выкуривать кротов.

    Горн работает отлично, воздуха хватает с головой, можно немного уменьшить обороты диммером.
    На этом самоделка готова, удачи и творческих вдохновений, если решите повторить подобное!
