    Приспособление для подъема металлического сайдинга на высоту

    Приспособление для подъема металлического сайдинга на высоту

    Здравствуйте мастеровой народ и гости сайта.
    Летом 2021 года занимался утеплением и обшивкой металлическим сайдингом двух этажного дома. В процессе работы возник вопрос подъема сайдинга на высоту так, что бы он не деформироваля и не мялся. Максимальная длина сайдинга была 5100 мм. В итоге для подъема сайдинга было изготовлено приспособление, с которым и хочу вас ознакомить.

    Всех, кого заинтересовало данное приспособление предлагаю посмотреть процесс его изготовления.

    Материалы и инструмент, которые нам понадобятся для изготовления приспособления:

    Список материалов:
    - обрезок доски 320*70 мм – 1 шт;
    - обрезок доски 280*65 мм – 2 шт;
    - обрезок доски 280*30 мм – 1 шт;
    - обрезок ДВП или фанеры 70*60 мм – 2 шт;
    - полоса металлическая 60*15*0,5 мм – 1 шт;
    - саморезы;
    - веревка, D= 8-12 мм, длина зависит от высоты подъема:
    - проволока стальная или электрод d=3 мм, длиной 100-110 мм.

    Список инструмента:
    - электролобзик или ножовка;
    - шуруповерт или отвертка;
    - ножницы по металлу;
    - дрель;
    - сверло d= 7 мм.

    И так приступаем к изготовлению комплектующих элементов приспособления:

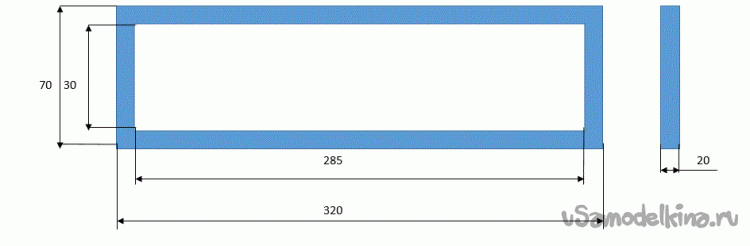

    1. Из обрезка доски 320*70 мм вырезаем рамку, для чего по углам размера 285*30 мм сверлим отверстия d=7 мм и электролобзиком выпиливаем квадрат, в итоге получается рамка:

    Получается вот такая деталь:

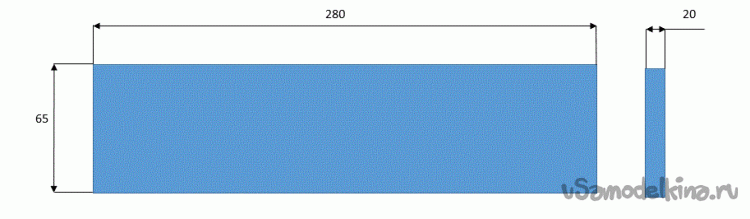

    2. Из обрезка доски вырезаем две детали боковых стенок:

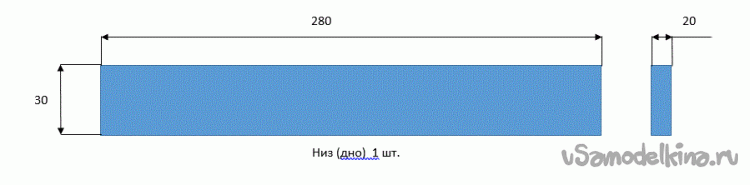

    3. Из обрезка доски вырезаем квадрат с размерами согласно чертежа:

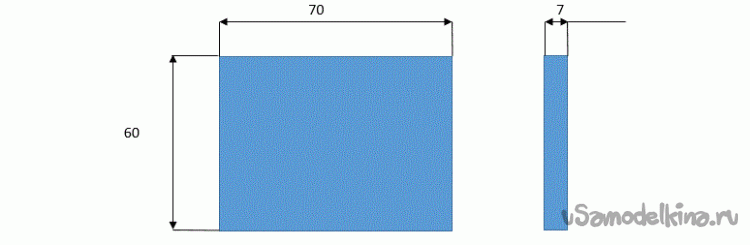

    4. Из фанеры или ДВП, в моем случае из обрезка панели МДФ изготавливаем две делали с по размерами, указанными ниже:

    5. Из заготовок, изображенных на чертежах пунктов 2, 3, 4 собираем деталь, которую я назвал кассета (возможно кто-то назовет эту деталь коробом, кто-то поддоном и т.д). Вот такая получается кассета.

    6. Из проволоки или электрода диаметром 3 мм изготавливаем скобу:

    7. Изготовленную скобу крепим по центру на одну из стенок кассеты:


    8. Из полосы металла 60*15*0,5 изготавливаем зажим для веревки:

    9. Изготовленный зажим устанавливаем по центру рамки, деталь пункт 1:

    10. На конец веревки цепляем карабин и собираем приспособление для подъема сайдинга. За скобу на кассете цепляем карабин веревки, скобой изготовленной из металлической полосы крепим рамку к веревке. Вот так выглядит приспособление в собранном виде:


    11. Из ниже размещенных фотографий видно, как производится подъем сайдинга на высоту. Рамка на веревке веревке устанавливается в зависимости от длины сайдинга. При использовании донного приспособления сайдинг поднимается вертикально и поэтому не деформируется и не изгибается.


    Вот и все. Если кому-то пригодится данное приспособление буду рад. Всем удачи и много полезных самоделок и творческих идей.
