    Галтовочный станок из старого струйного принтера

    Галтовочный станок из старого струйного принтера

    Совместимы ли 3D-печать и галтовка? Посёрфив интернет я не нашел удовлетворительной информации. Придется поставить свой эксперимент чтобы ответить на этот вопрос. Галтовочных тел будет несколько: специальные керамические тела для галтовки, совсем не специальная гранитная крошка, подобранная на улице, и скорлупа грецких орехов. В гранитную крошку и орехи веры нет, но почему бы не попробовать? Начать эксперимент придётся с изготовления станка.

    Перечень комплектующих для сборки барабанной галтовки


    Arduino Uno
    LCD KeypadShield
    Драйвер мотора L298N
    Принтер "Бумажный" - Б/У
    Выключатель клавишный
    Кулер (размеры зависят от корпуса)
    Разъём подключения питания
    Галтовочные тела
    В роли барабана – банка с широким горлышком или другая тара.
    Ламинат/фанера/... – всё что есть под рукой для создания корпуса станка

    Механика


    Из струйного принтера я достал механизм протяжки листа с мотором и редуктором. Всё остальное – за исключением блока питания – на помойку!

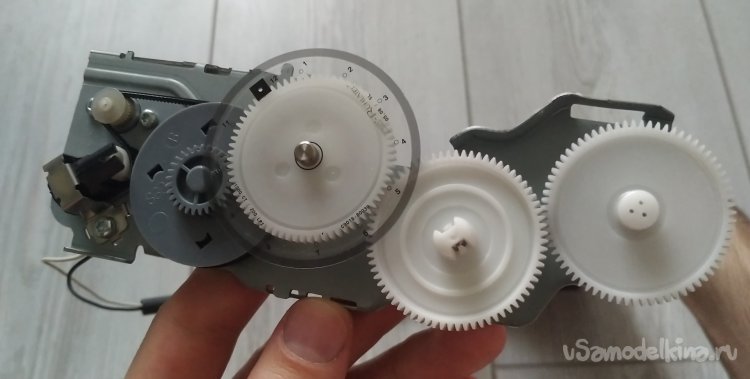

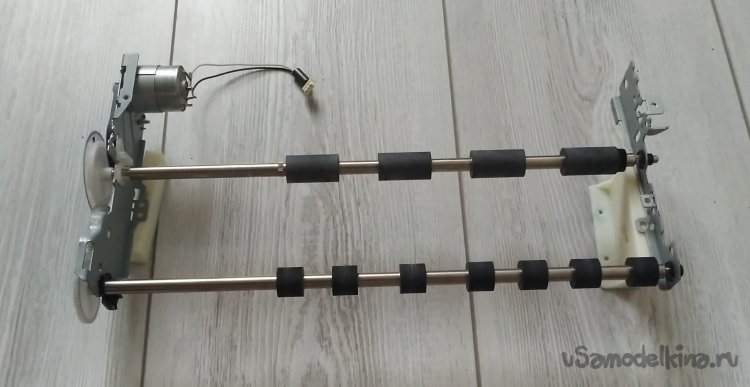

    Механика протяжки бумаги струйного принтера
    Механика протяжки бумаги струйного принтера


    Корпус станка

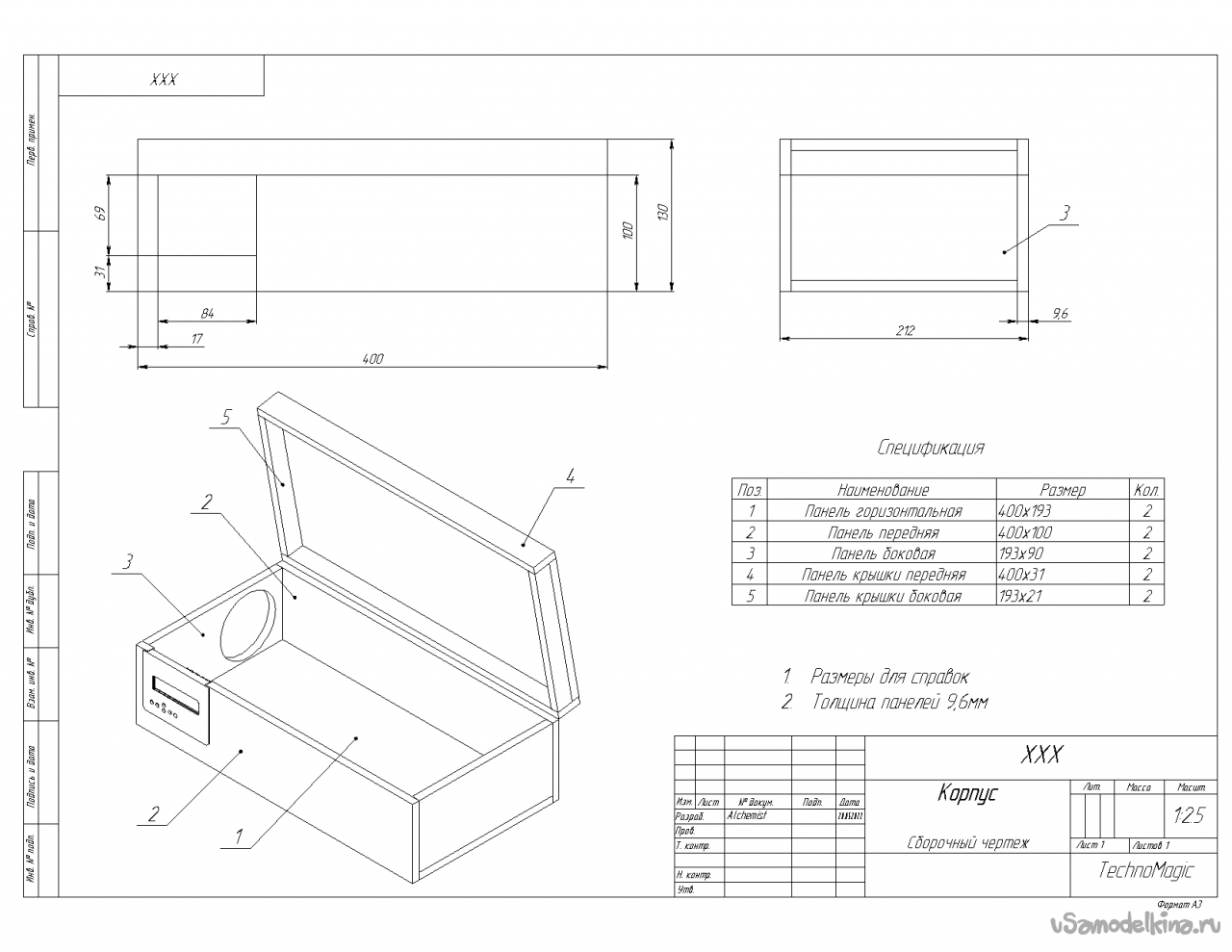

    Корпус галтовочного станка будет собран из остатков ламината. Надо же куда-то их деть, а выбросить жалко. Размеры в чертеже приблизительные, и напрямую зависят от вашей механики. У меня так.
    Короб

    Обратите внимание на переднюю стенку короба, она имеет прямоугольный вырез для установки рамки с LCD экраном. Ниже будет прикреплен архив с рамкой, она печатается на 3Д-принтере.

    Вращаем барабан

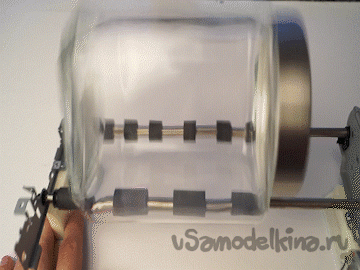

    В качестве барабана выступит банка с широким горлышком из хозяйственного магазина, в сечении она квадратная – это классно. Детали помещенные внутрь такой банки будут перекатываться активнее чем в круглой – подставляя то один, то другой бок под острые грани абразива. Активнее перекатывание – быстрее шлифовка – Profit! Но четырех ребер оказалось недостаточно – остервенелая банка перекатывалась на вращающихся валах слишком небрежно и иногда спрыгивала на пол.
    Банка

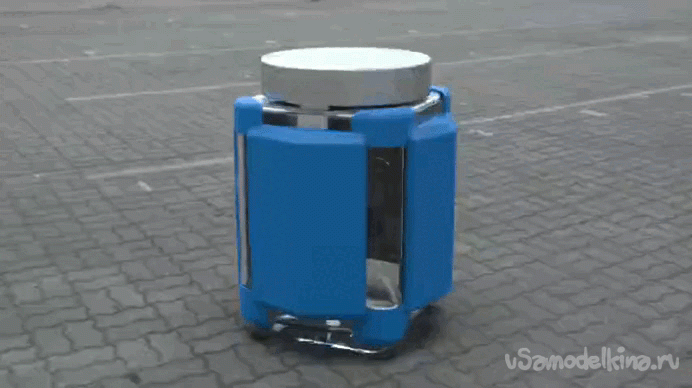

    Пришлось допечатать специальные нашлёпки – благодаря ним число рёбер барабана увеличилось с 4 до 8. Леонид Аркадьевич в восторге. С нашлёпками банка выглядит так ↓
    Банка с нашлёпками

    Нет подходящей банки – берите пластиковую канализационную муфту и две заглушки к ней.

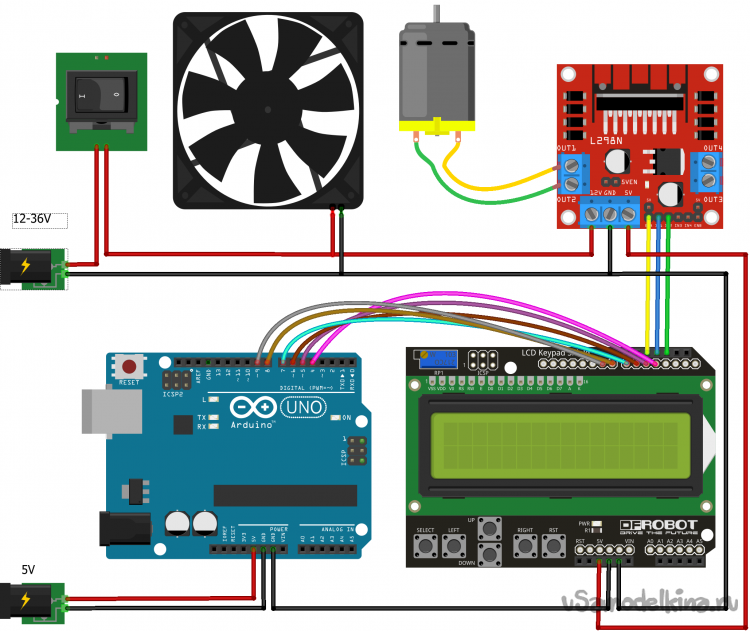

    Схема


    Мотор и 19-ти вольтовый блок питания взяты из «‎бумажного» принтера. От БП через понижающий преобразователь кормится Arduino Uno. Остальное вы и сами видите. Обязательно охлаждайте драйвер мотора и сам мотор!
    Схема


    Прошивка


    Надеюсь, вы уже умеете прошивать Ардуино. Если нет, то уверяю вас – в этом нет ничего сложного. Просто берите и пробуйте. Вы справитесь!

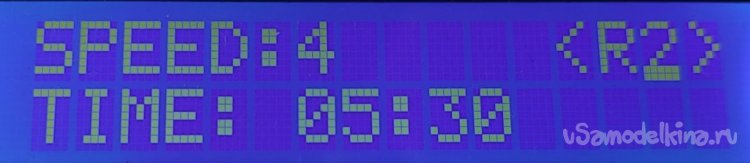

    После прошивки контроллера на экране дисплея появятся настройки галтовки: скорость вращения Speed и длительность обработки Time. Оба этих параметра объединяются в "режим" и сохраняются в постоянной памяти контроллера. По умолчанию в прошивке доступно 10 скоростей.

    Последнюю версию прошивки качайте с гитхаба, прошивка обильно посыпана комментариями. Для правильного отображения цифр на экране дисплея необходима библиотека шрифтов BigRus1602, она тоже есть на гитхабе.

    Тестовая модель


    Для теста пластика я смоделировал кубик, имеющий вогнутые и выгнутые грани разной формы.
    Кубик тестовый

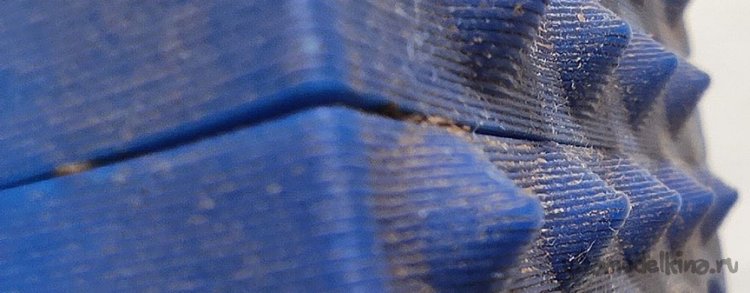

    Для наглядности кубик печатался максимально "убитым" – с большой высотой слоя и на высокой скорости, чтобы проявить межслоевые дефекты.


    Галтовка...


    Станок собран. Механика и электроника работает без перебоев. Предварительно протестировал станок на металлических деталях – результат отличный. Но больше всего меня интересовал пластик. Что будет с ним?

    Детали из АБС пластика обрабатывались долгие часы. Десятки часов ежедневного тарахтения на балконе. 20 часов на каждый куб. Первый кубик – контрольный образец не подвергавшийся обработке, и 3 кубика после галтовки с разлиными наполнителями.

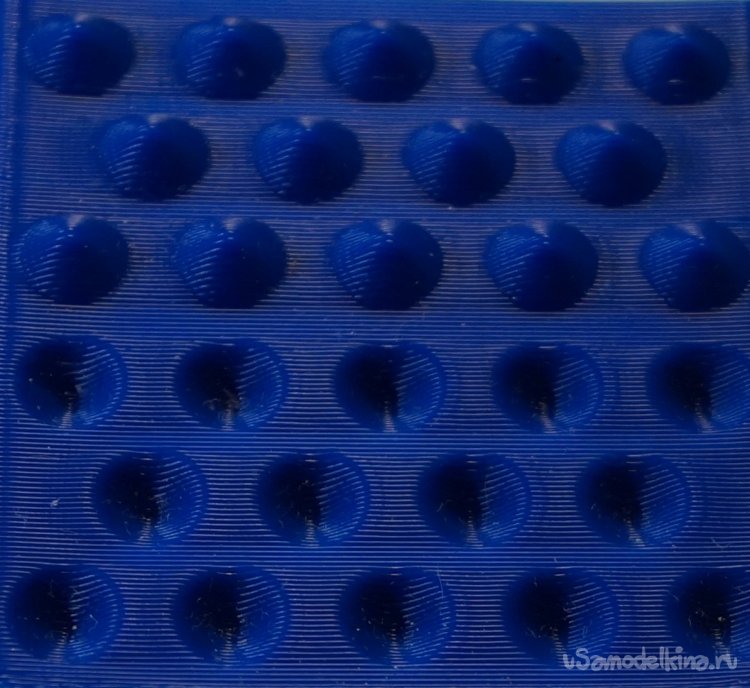

    Контрольный образец

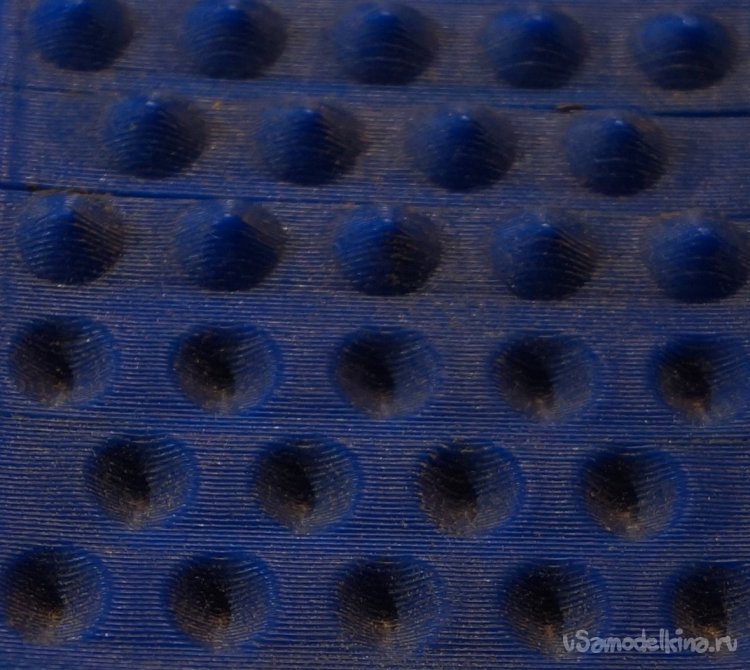

    Обработка ореховой скорлупой

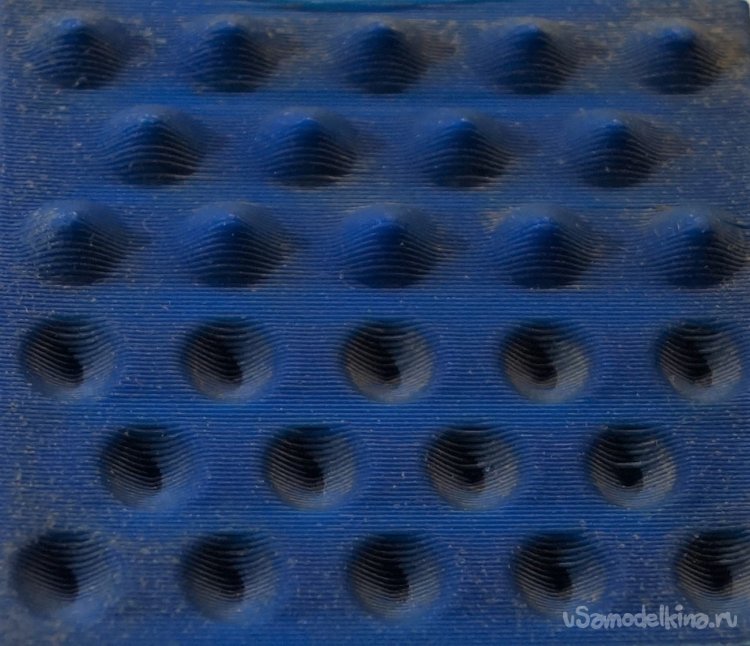

    Обработка гранитной крошкой

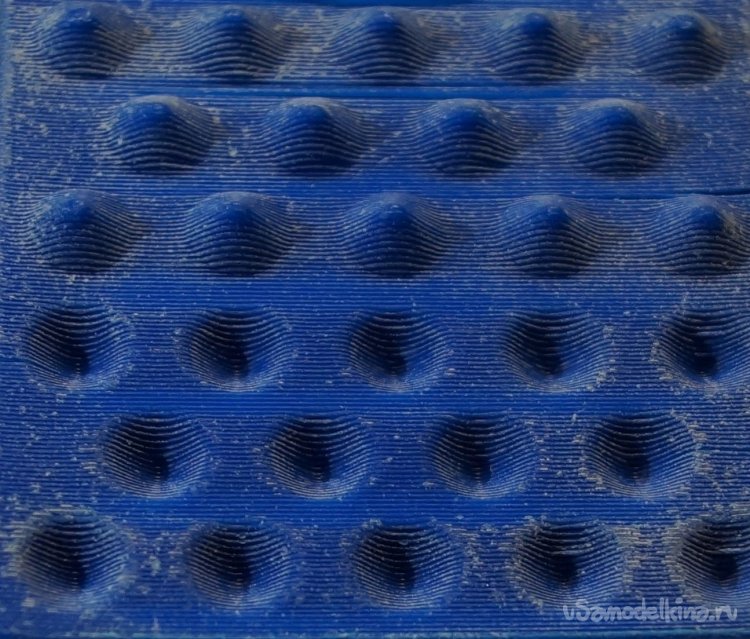

    Обработка керамическими телами


    Ожидаемо плохо проявили себя "псевдоабразивы", но и керамические тела не дали желаемого результата. Загадка молчания интернета оказалась разрешена. Никто не пишет о галтовке 3Д-печатных изделий потому, что это долго, и приносит низкий результат. Возможно, в следующий раз я соберу виброгалтовку и попробую ещё раз.
    Возможно галтовочные иглы или подшипники дадут лучший результат. Знатоки, поделитесь хитростями.

    Подробности сборки станка и постобработки деталей смотрите в ролике.


    Модели для 3Д-печати:
    galtovochnyj-stanok-detali-dlja-pechati.rar [919.15 Kb] (скачиваний: 8)
