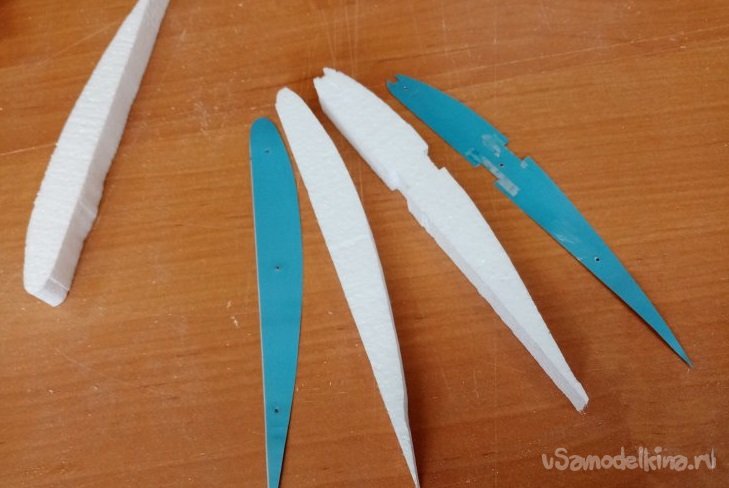

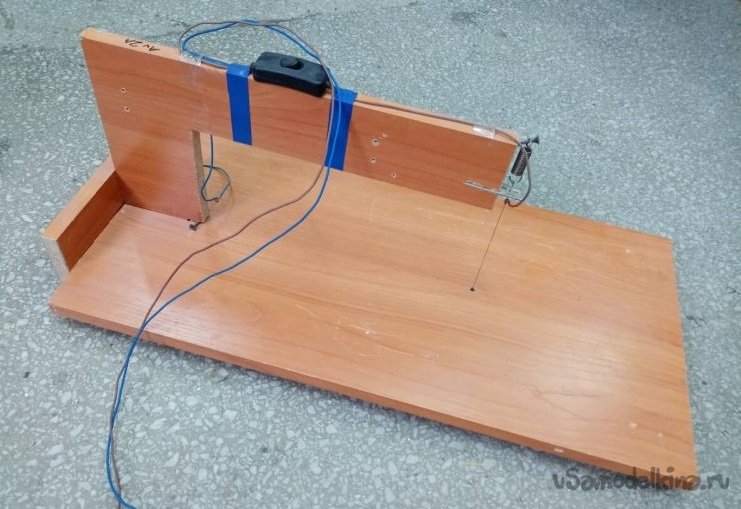

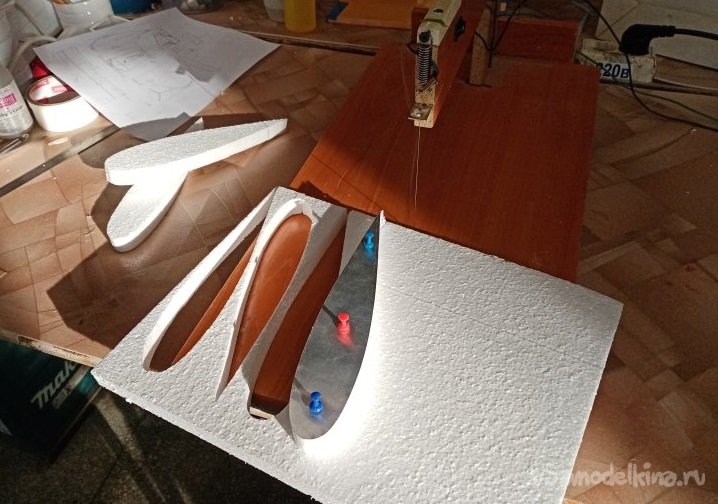

В моделке много делаем простейших самолетиков "бросательно-кидательнго" типа. А также и радиоуправляемые. Есть определенная трудность в работе по шаблонам на вертикальном нихромовом станке. По вырезанию из пенопласта нервюр для крыла.
Процедуре резки из заготовки пенопласта достаточной толщины не так проста, как кажется. Нужно большая точность движений.

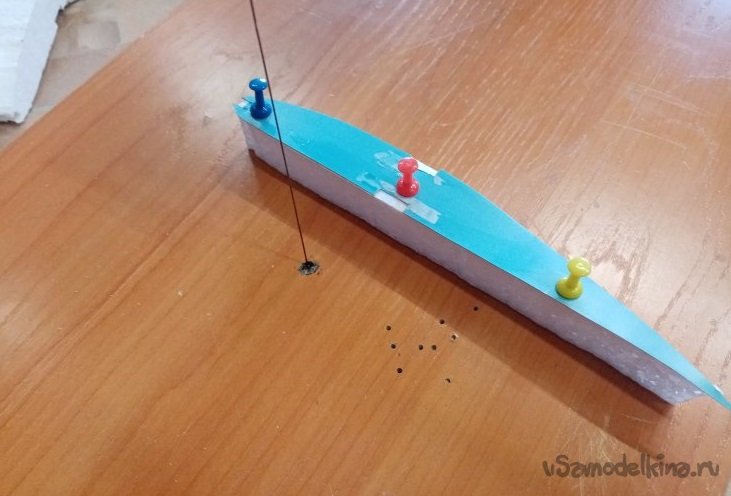

Шаблон закрепляется на поверхности при помощи иголок и нужно обрезать по контуру. У ребят не всегда точно получается.

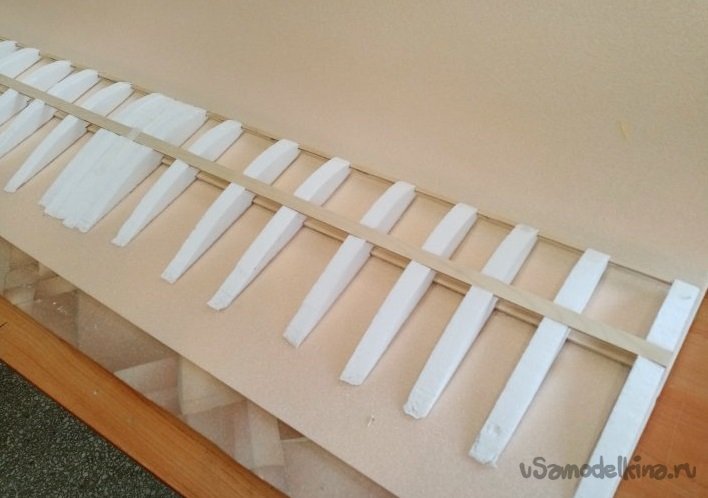

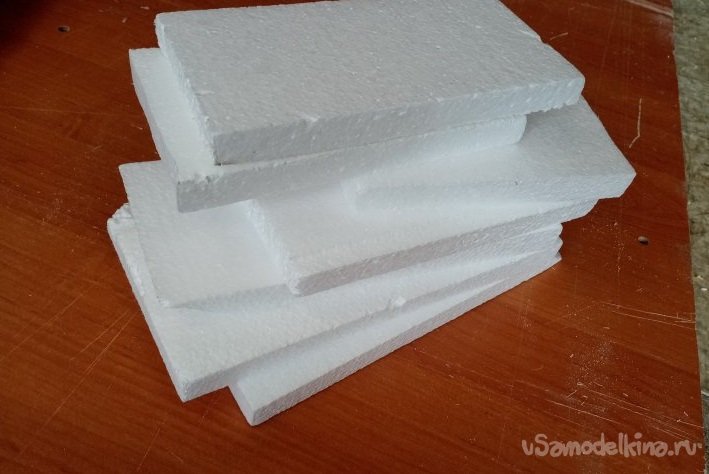

Из большой кучи пенопластовых нервюр выходит ощутимый процент брака.
Для такого набора крыла.
Поэтому будут делать простые самолетики по новому методу. Решил в качестве тренировки предложить ребятам изготовление самолетика по шаблонам. До этого они просто обводили карандашом и вырезали все заготовки ножом. Сейчас будут использовать струну для вырезания заготовок самолетика, тренироваться в этой процедуре.

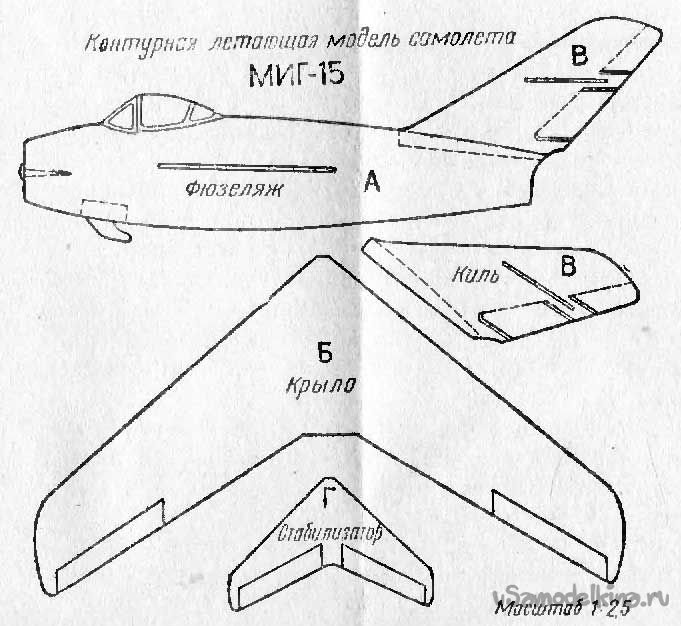

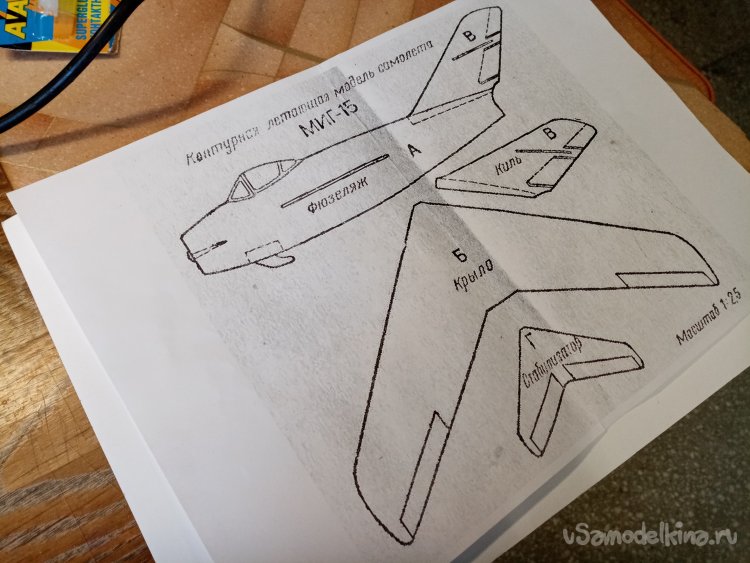

В интервенте нашел достаточно простой чертеж реактивного самолета МИГ-15. Распечатал на бумаге в нужном масштабе.

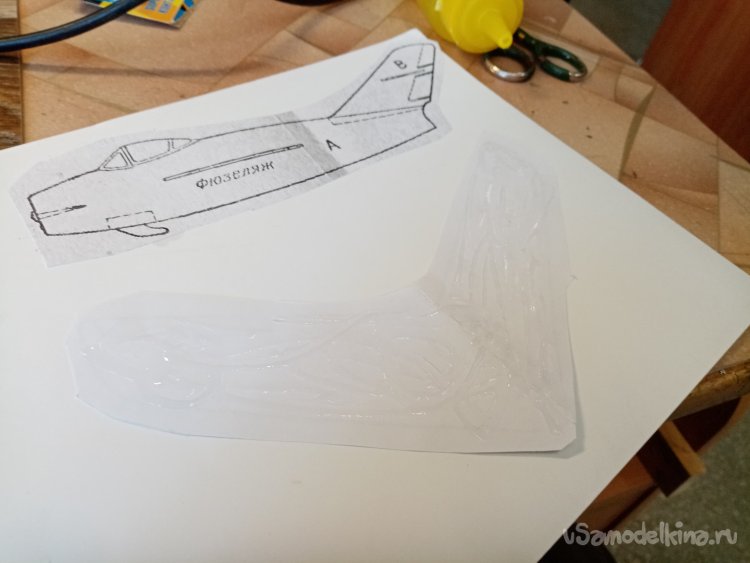

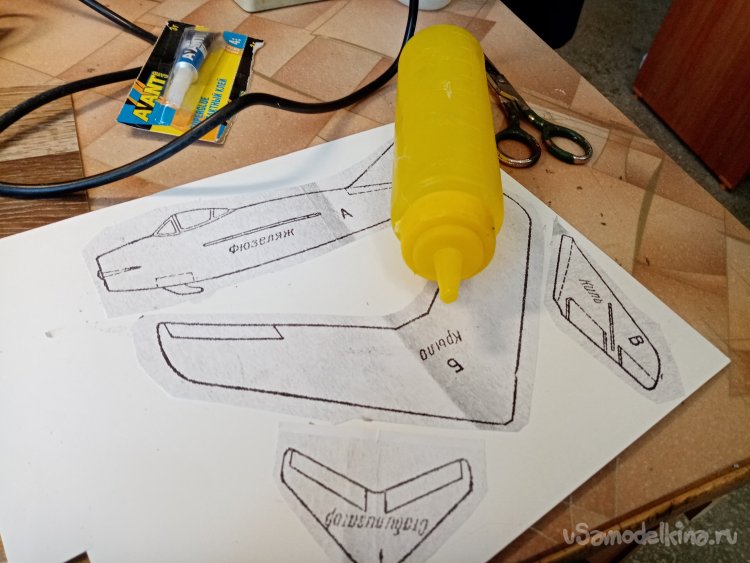

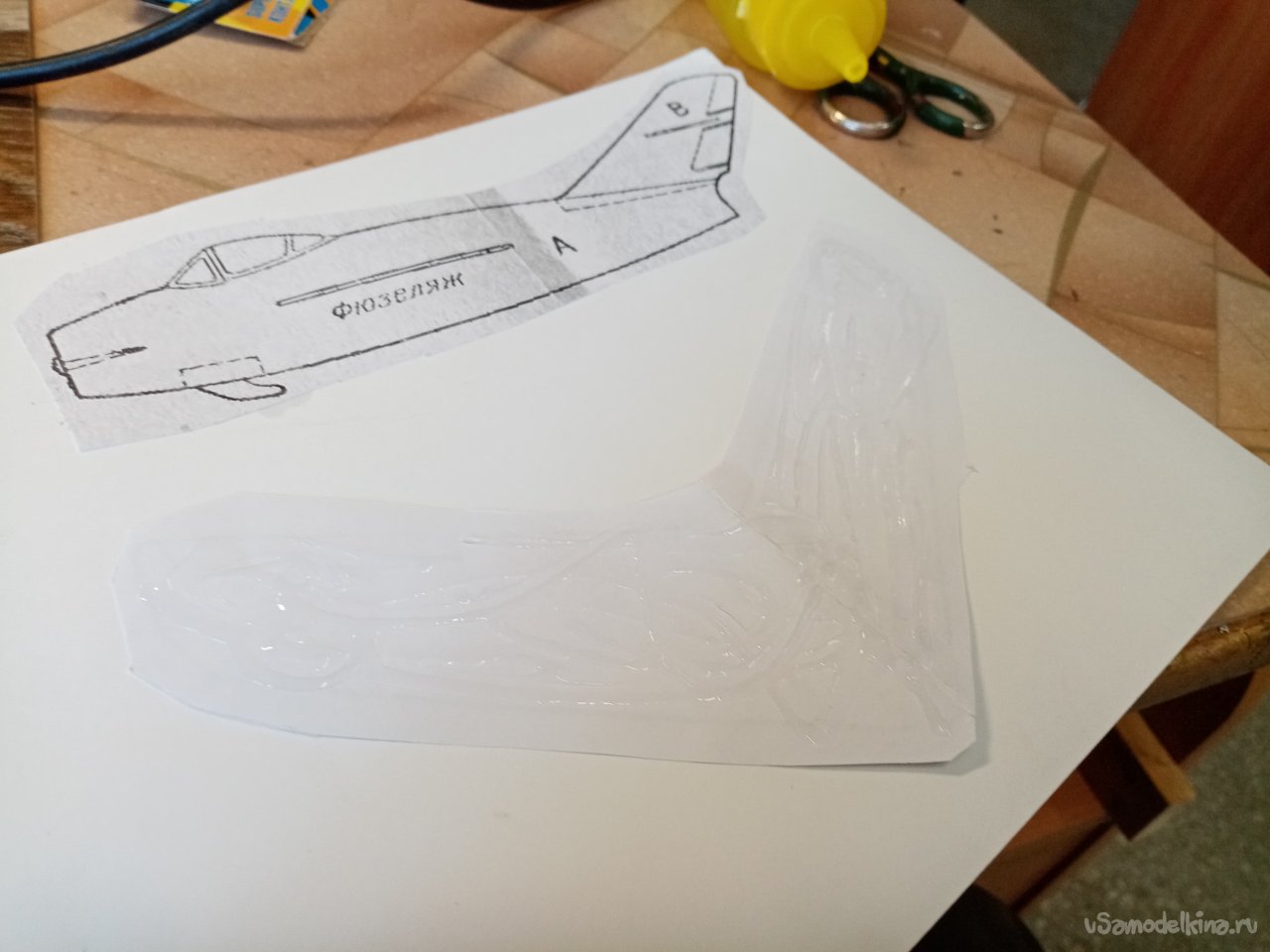

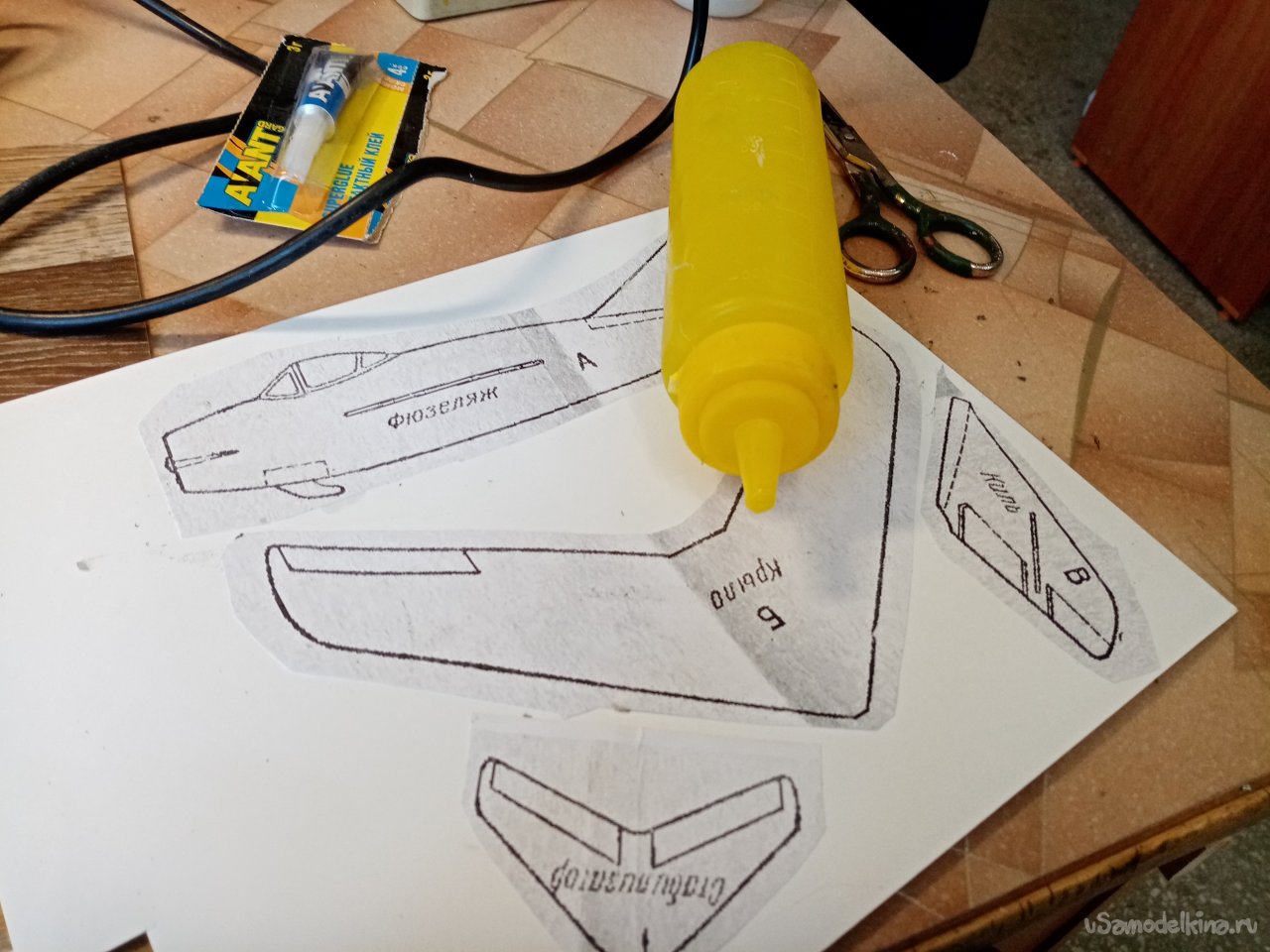

Затем наклеиваю на полукартон бумажные рисунки при помощи клея титан.

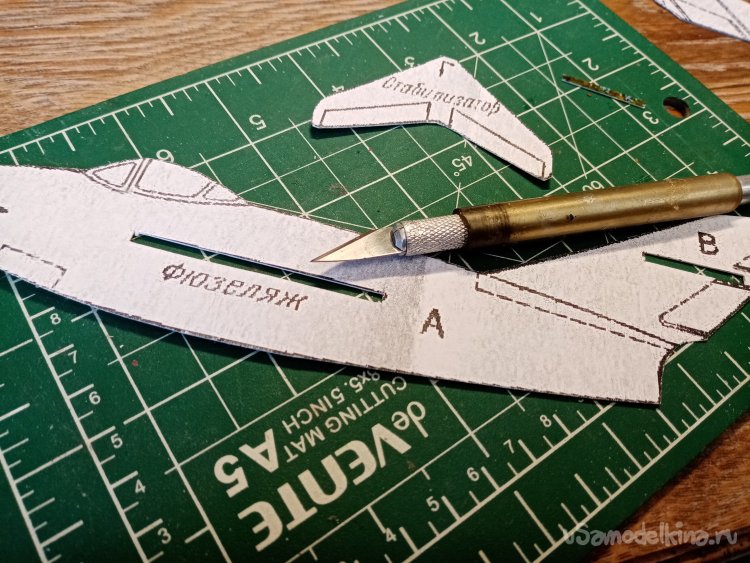

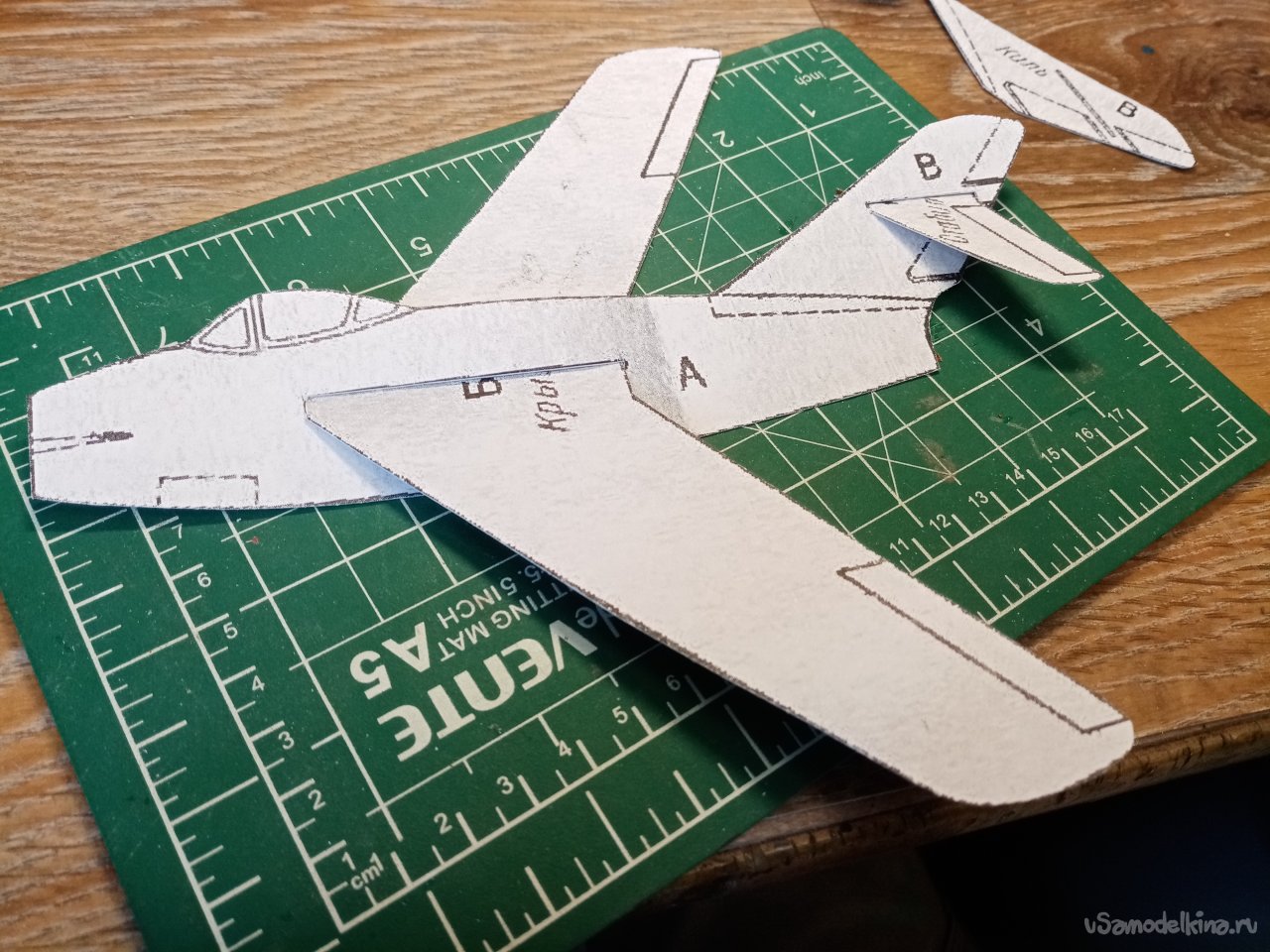

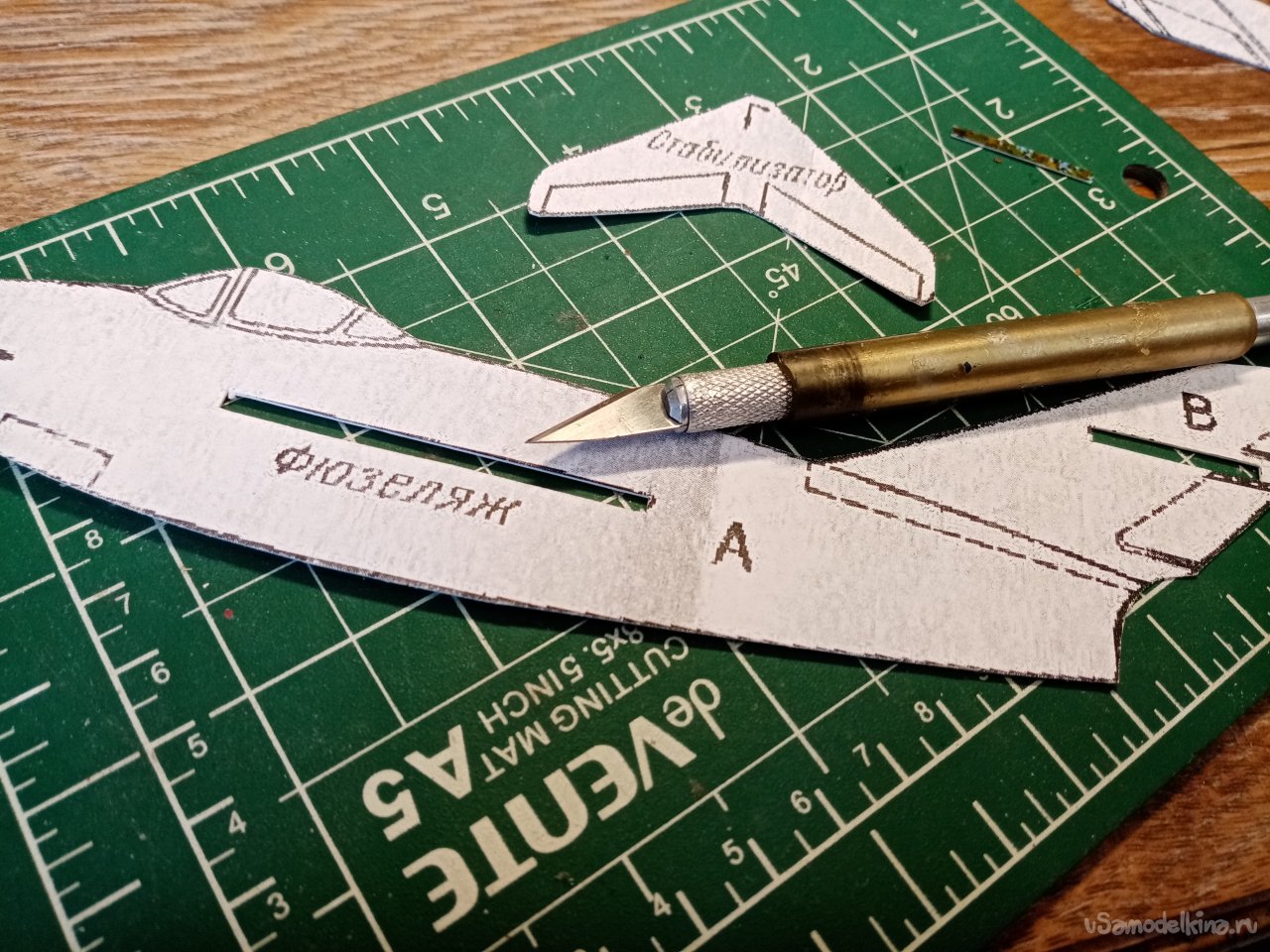

Вырезаю шаблоны.

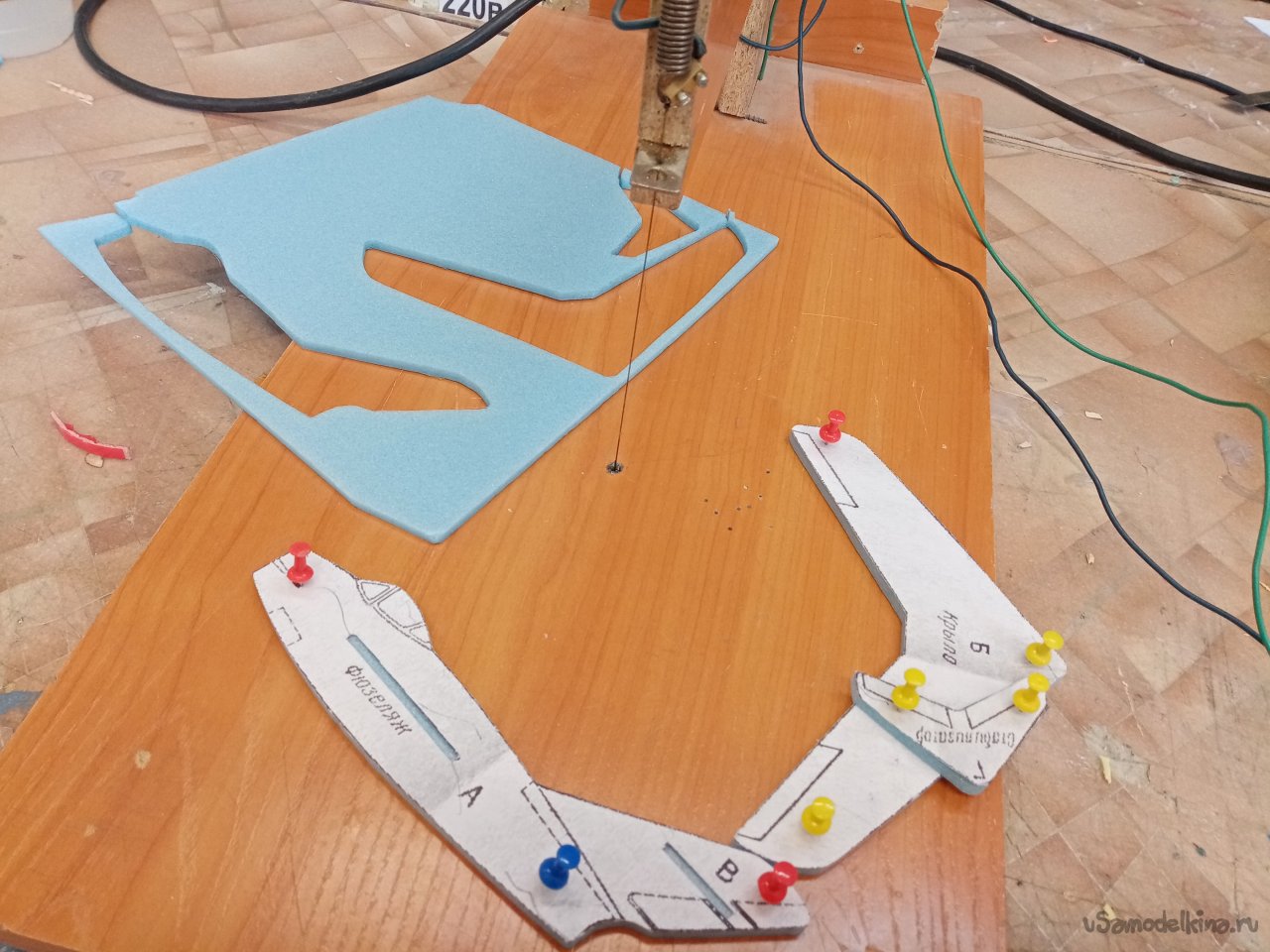

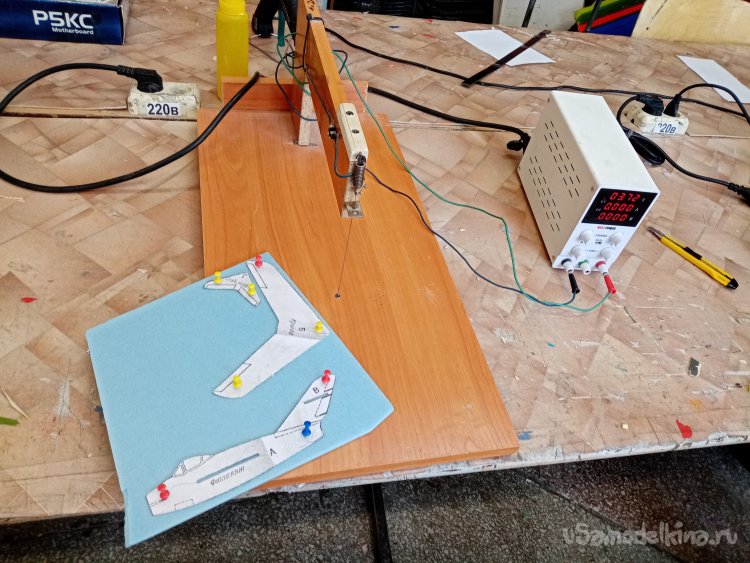

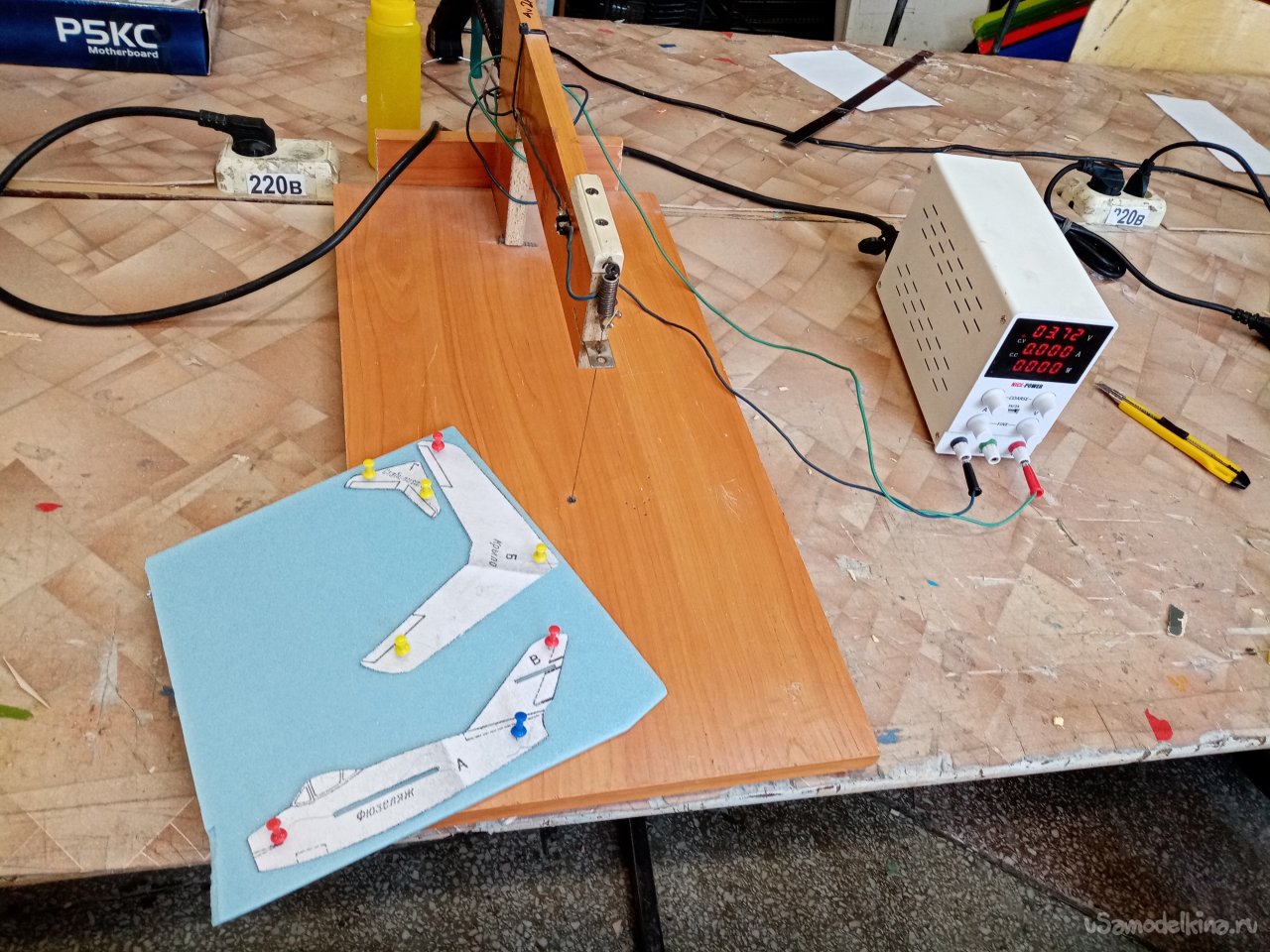

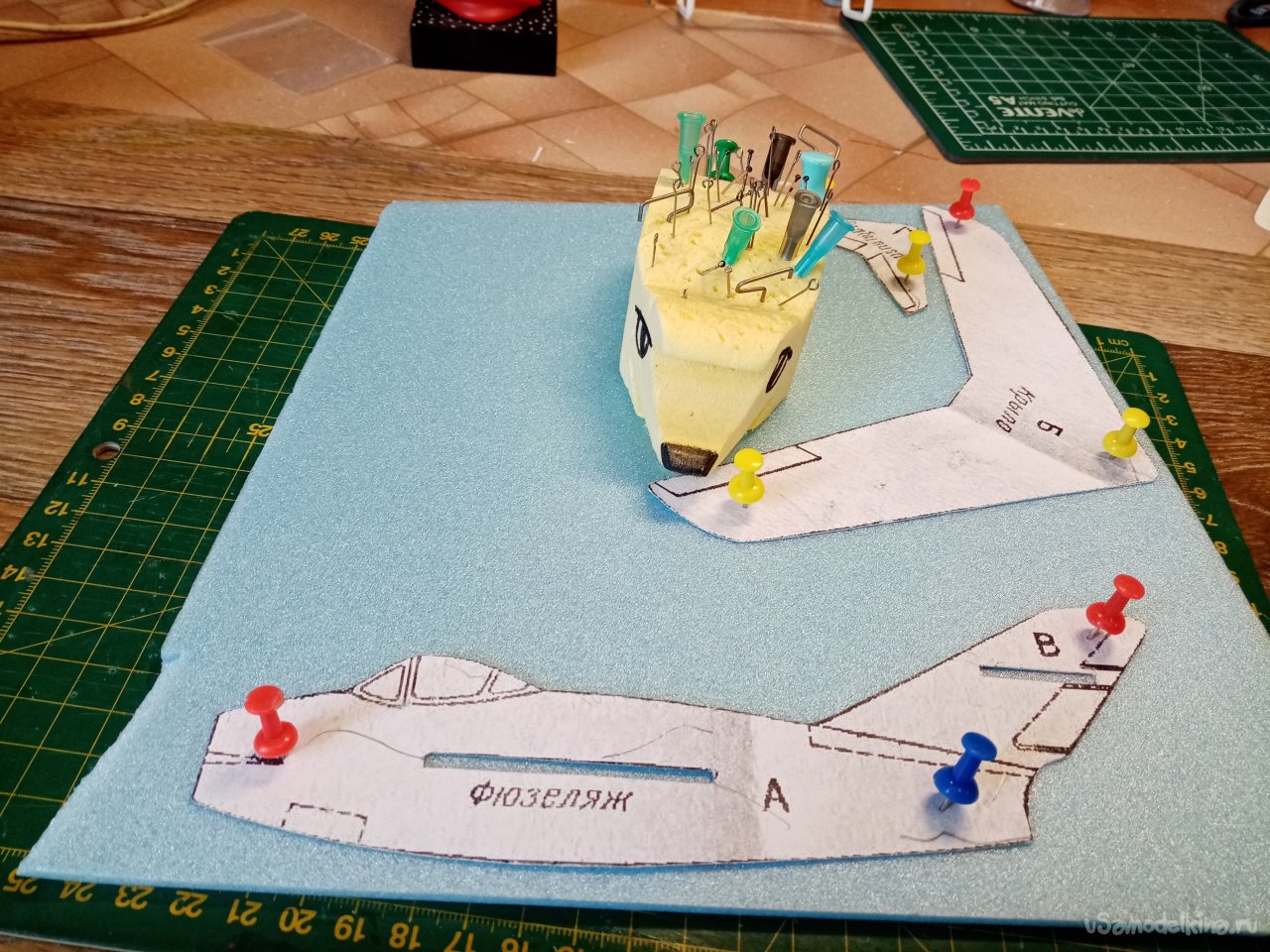

Первый самолетик делаю сам в качестве мастер модели. Бумажный шаблон при хорошем использовании не горит от струны, но если допускать ошибки он может обжечь край. Не беда вырежу новый. Или изготовлю из тонкого алюминия. И так закрепляю шаблон на подложке под ламинат при помощи булавок.

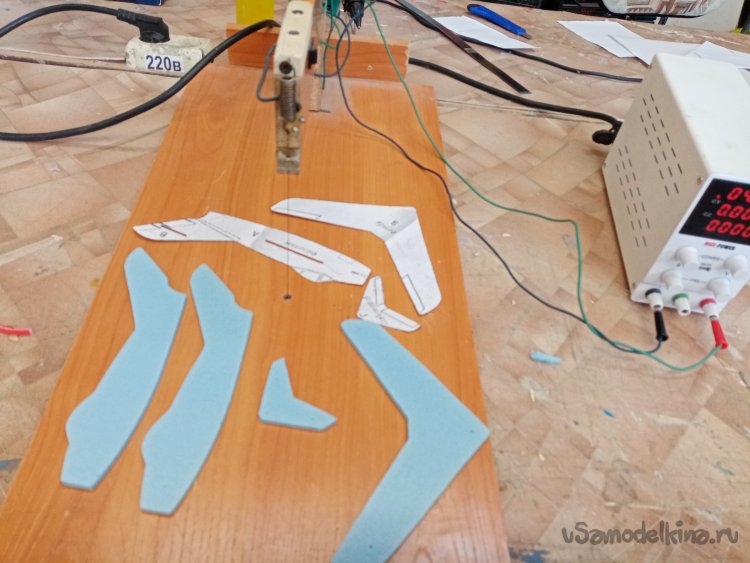

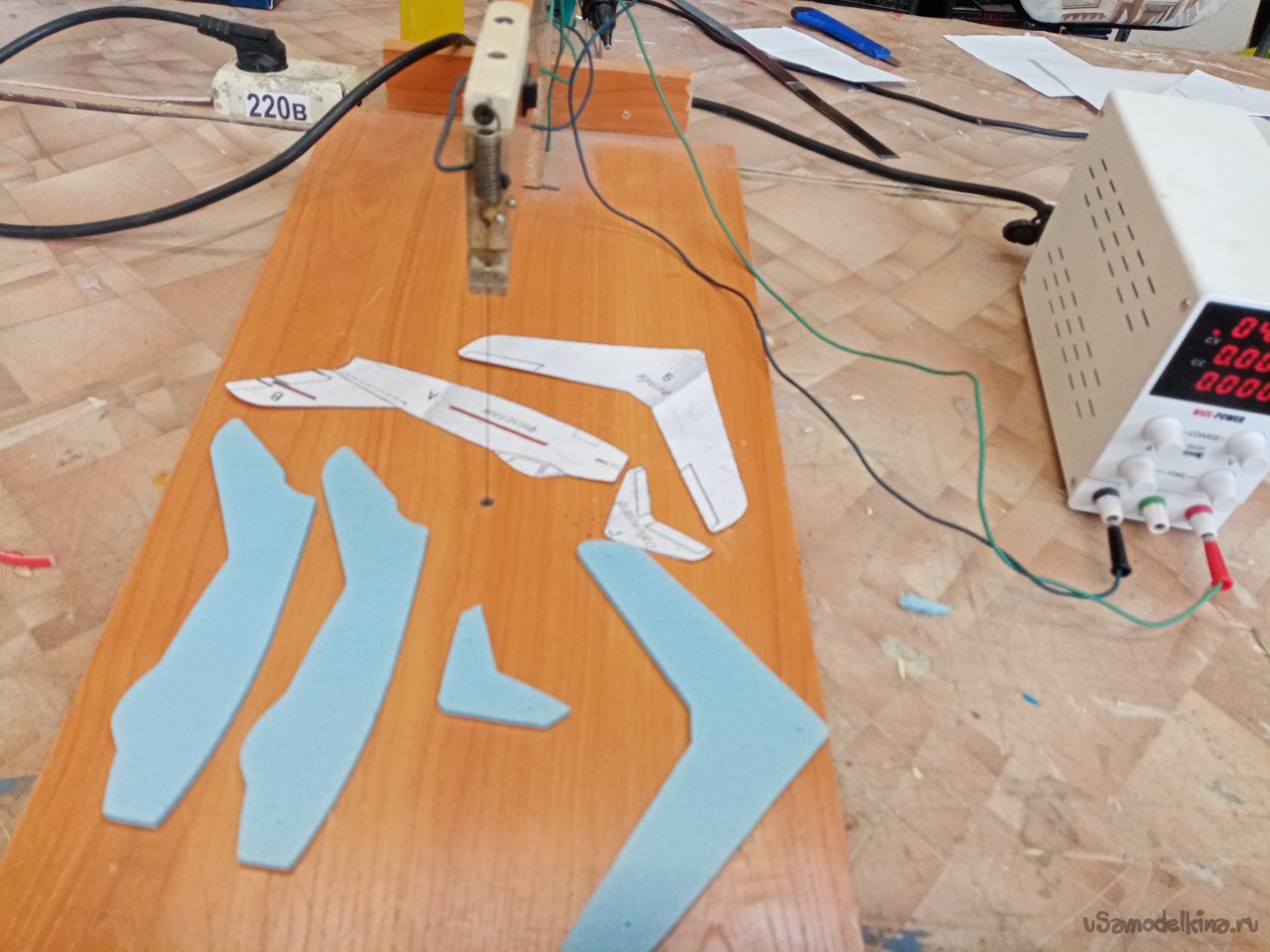

Включаю рамку и вырезаю заготовки самолетика.

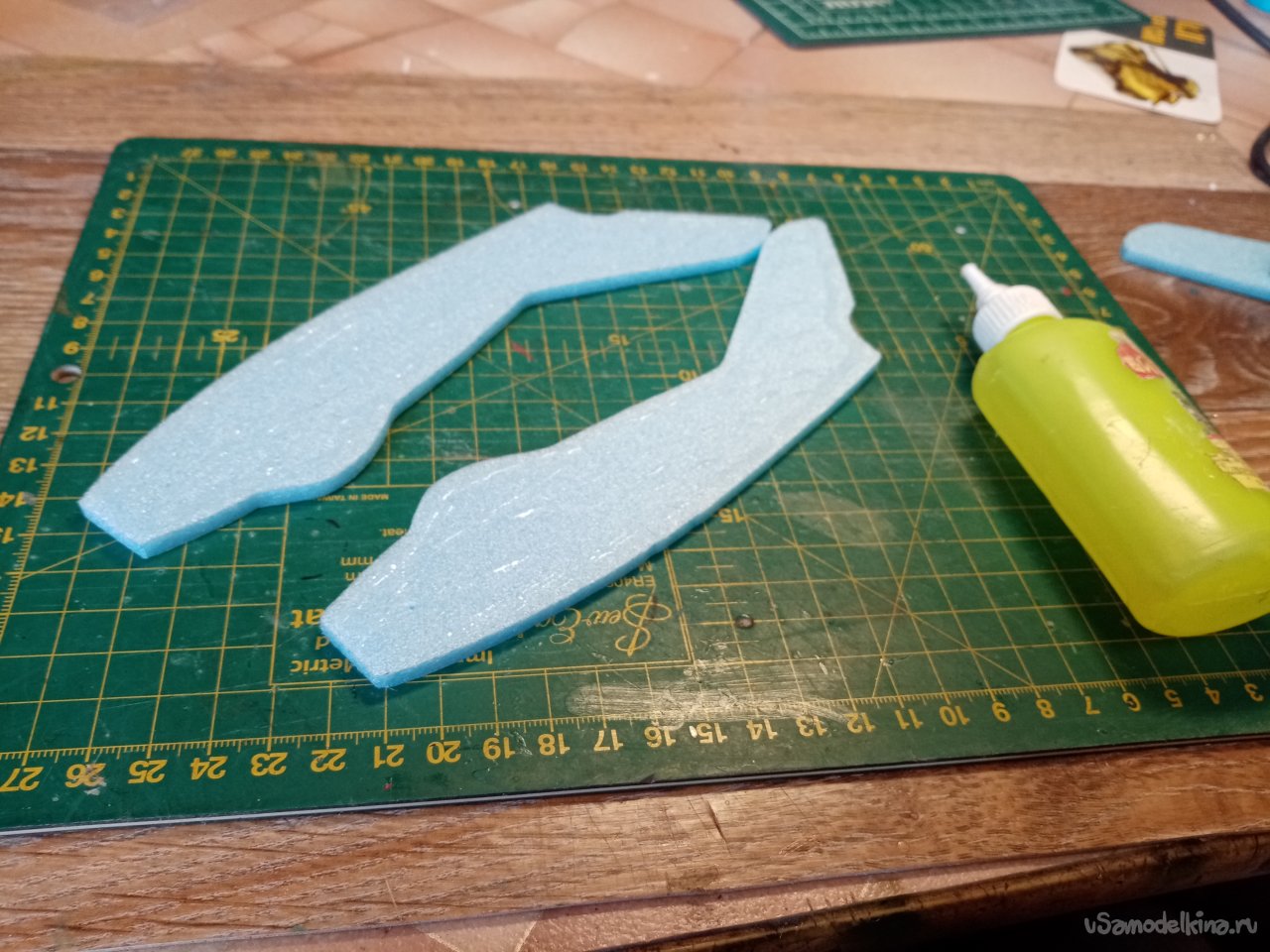

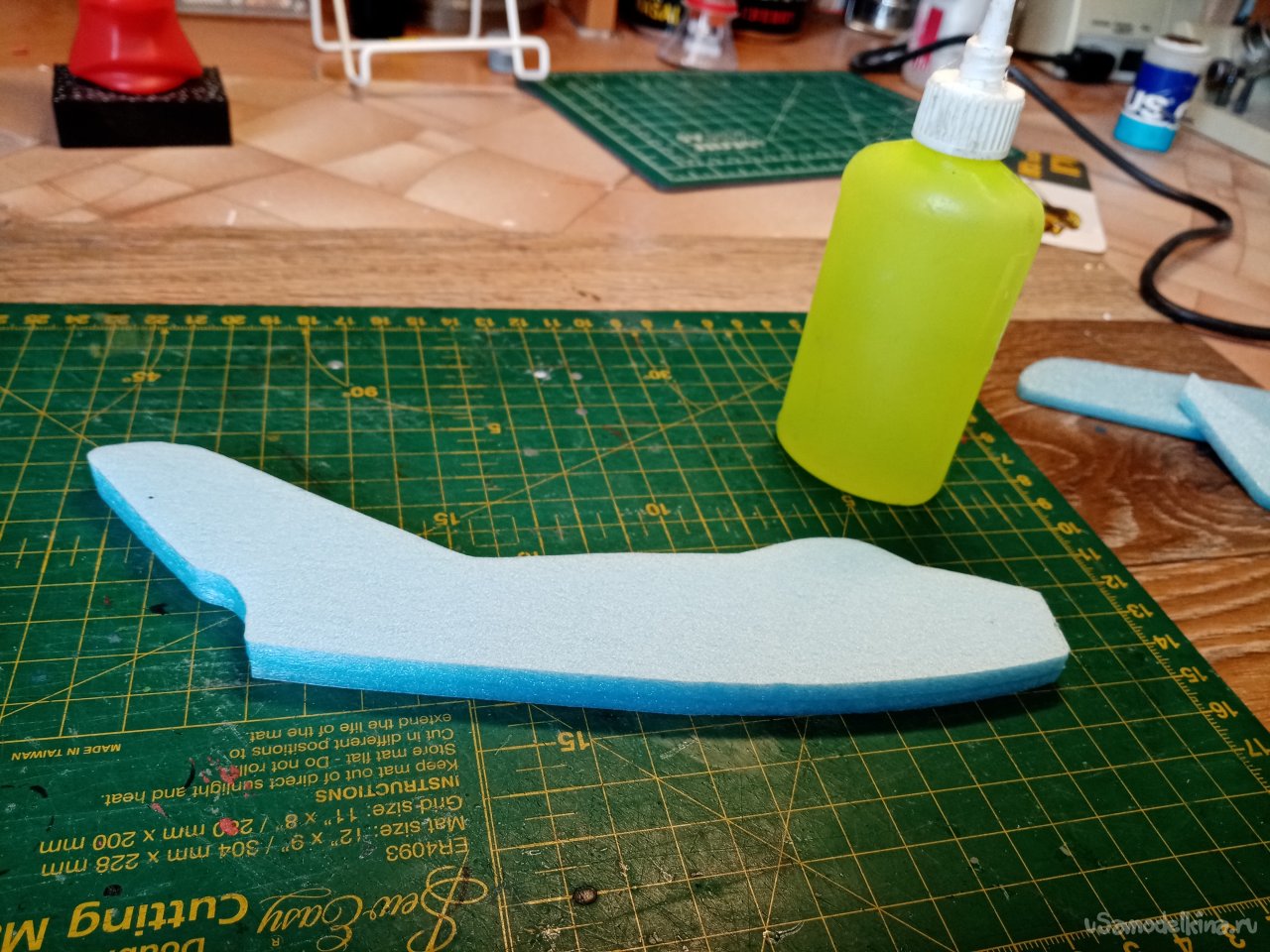

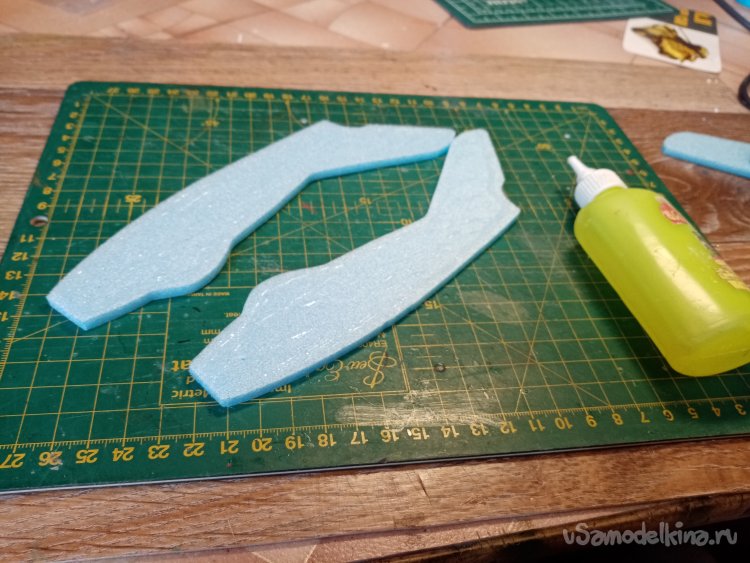

Парочку пластин фюзеляжа склеиваю титаном.

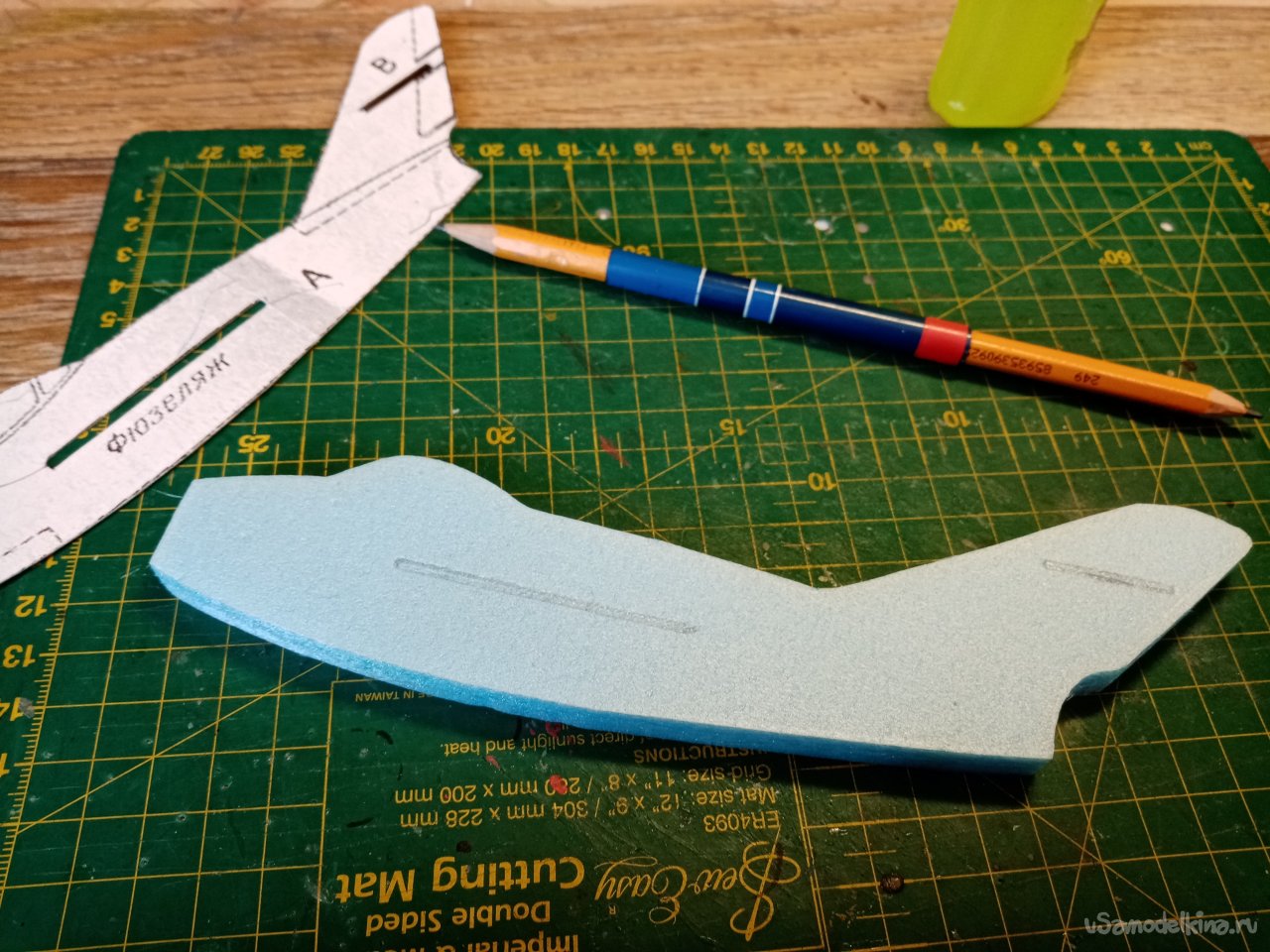

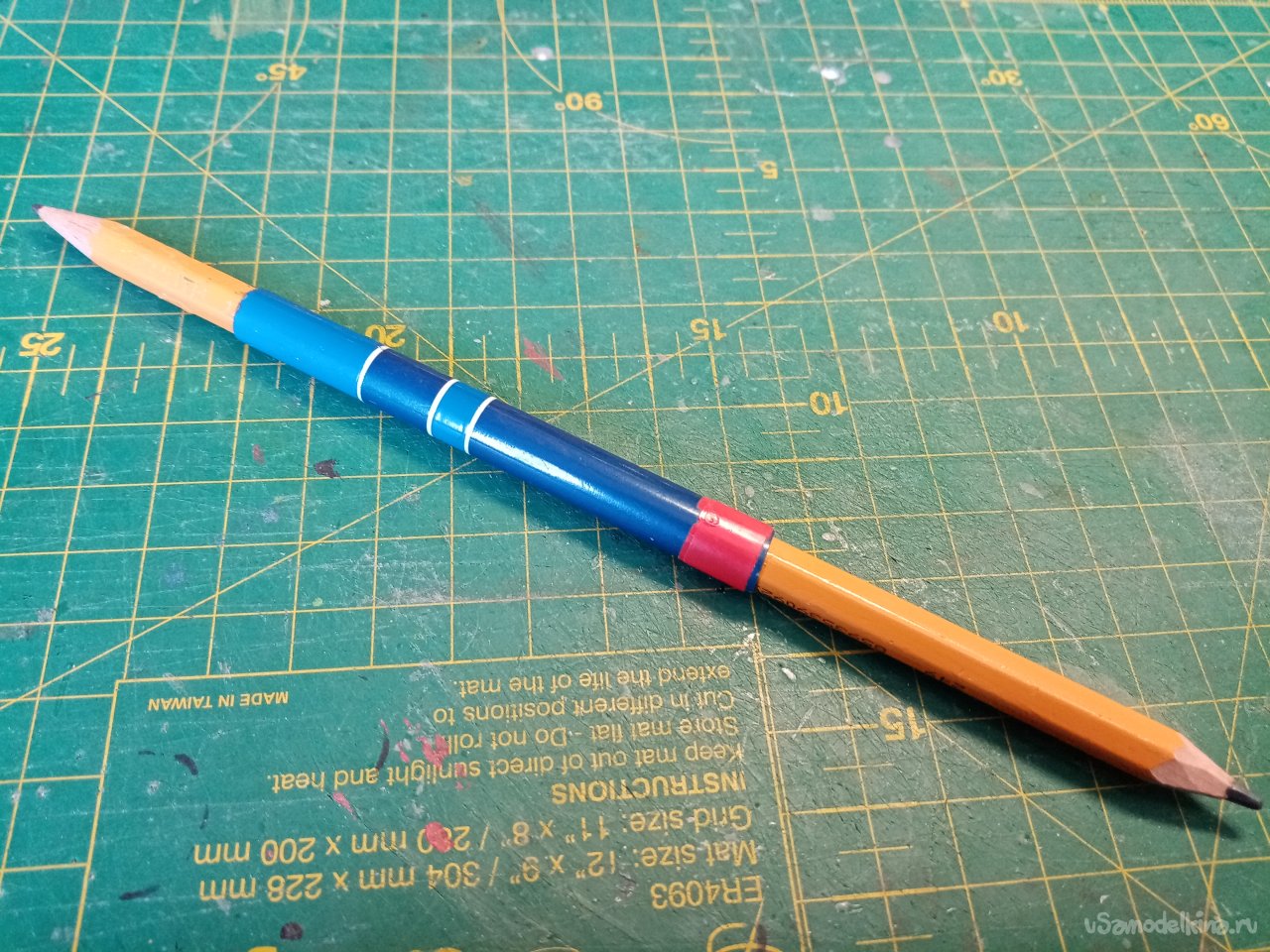

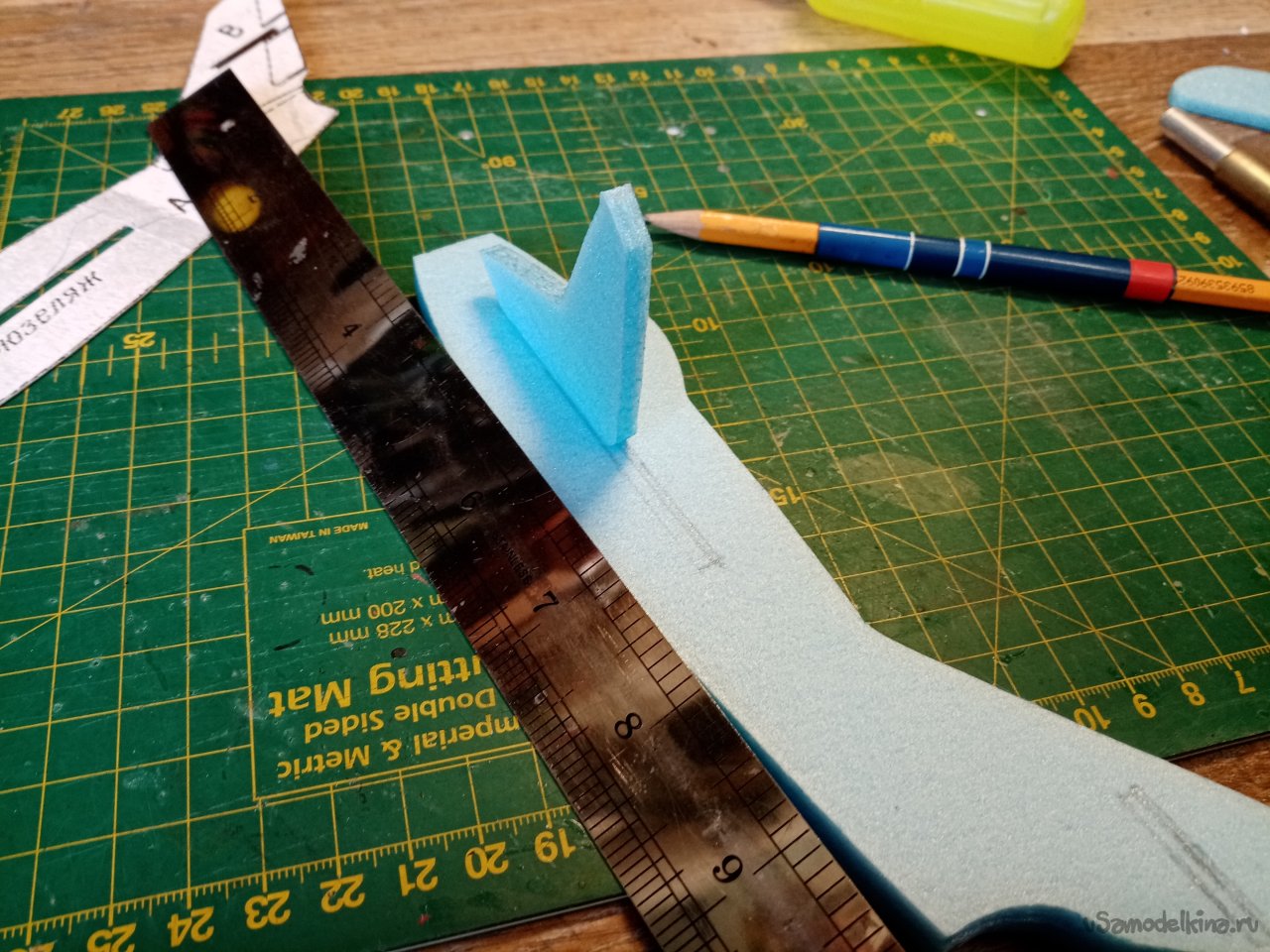

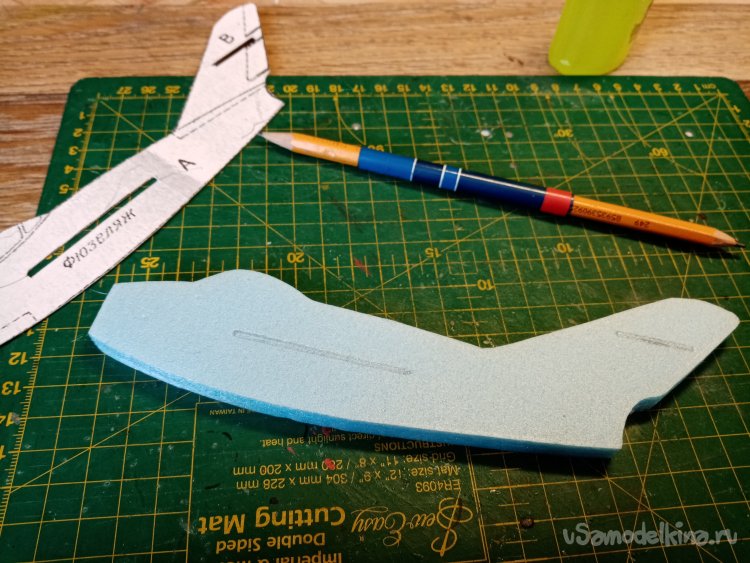

Нужно немного поправить отверстие для крыльев в размер под подложку толщиной в 5 мм. На чертеже прорезь под потолочную плитку в 4 мм. В работе применяю такой составной карандаш. Вернее парочку огрызков вставленных в трубочку. С одного конца мягкий, для пенопласта. С другого твердый для всего остального.

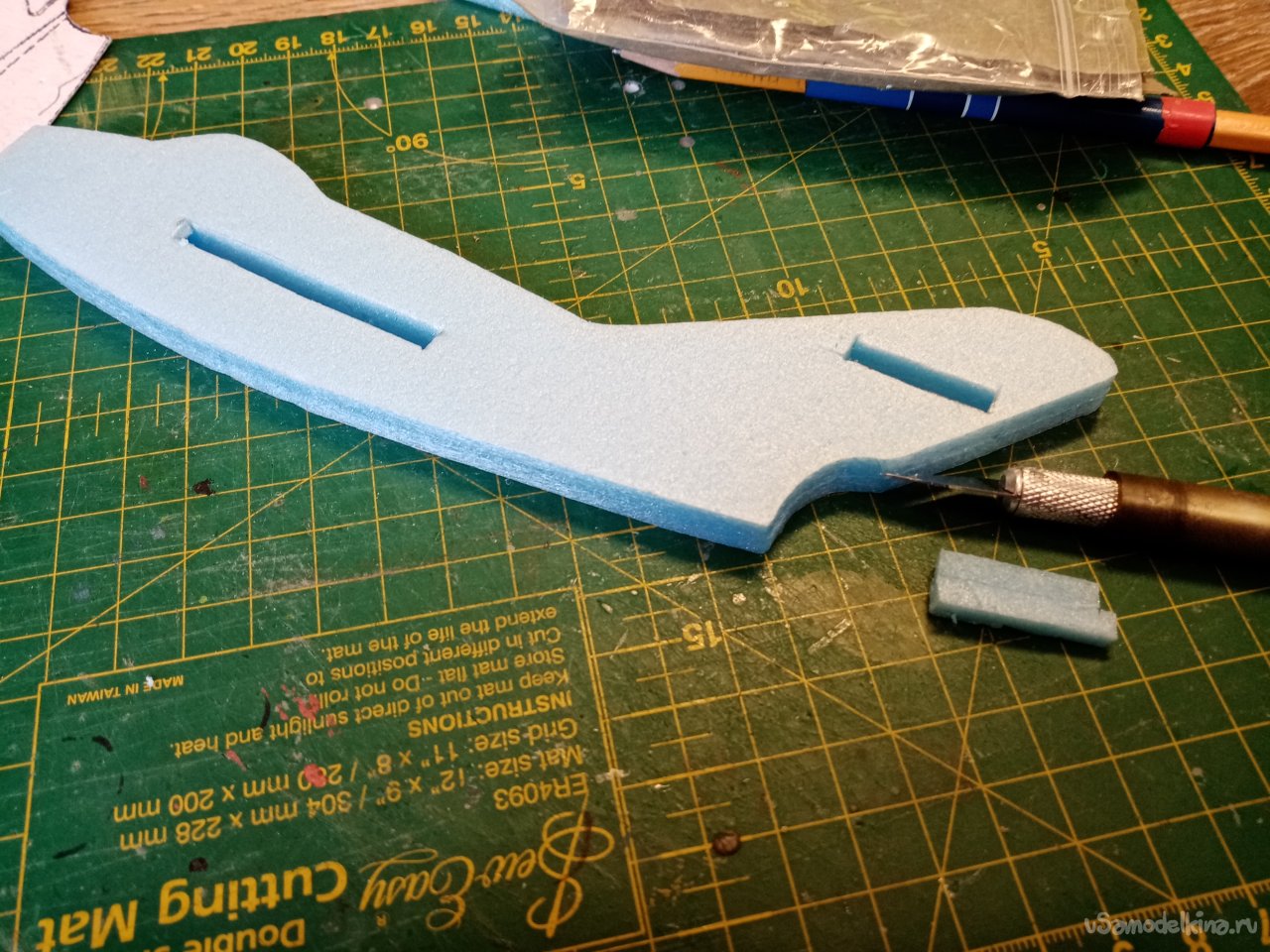

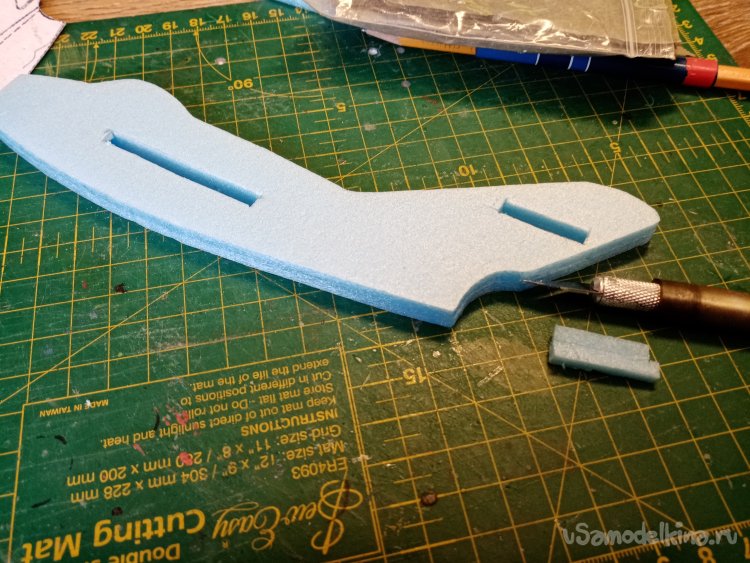

Прорезаю скорректированные отверстия в фюзеляже при помощи треугольного ножа для творчества.

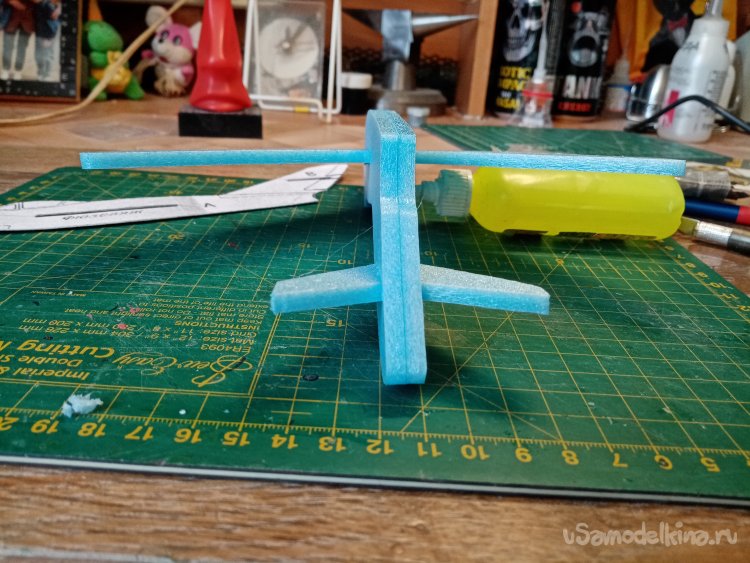

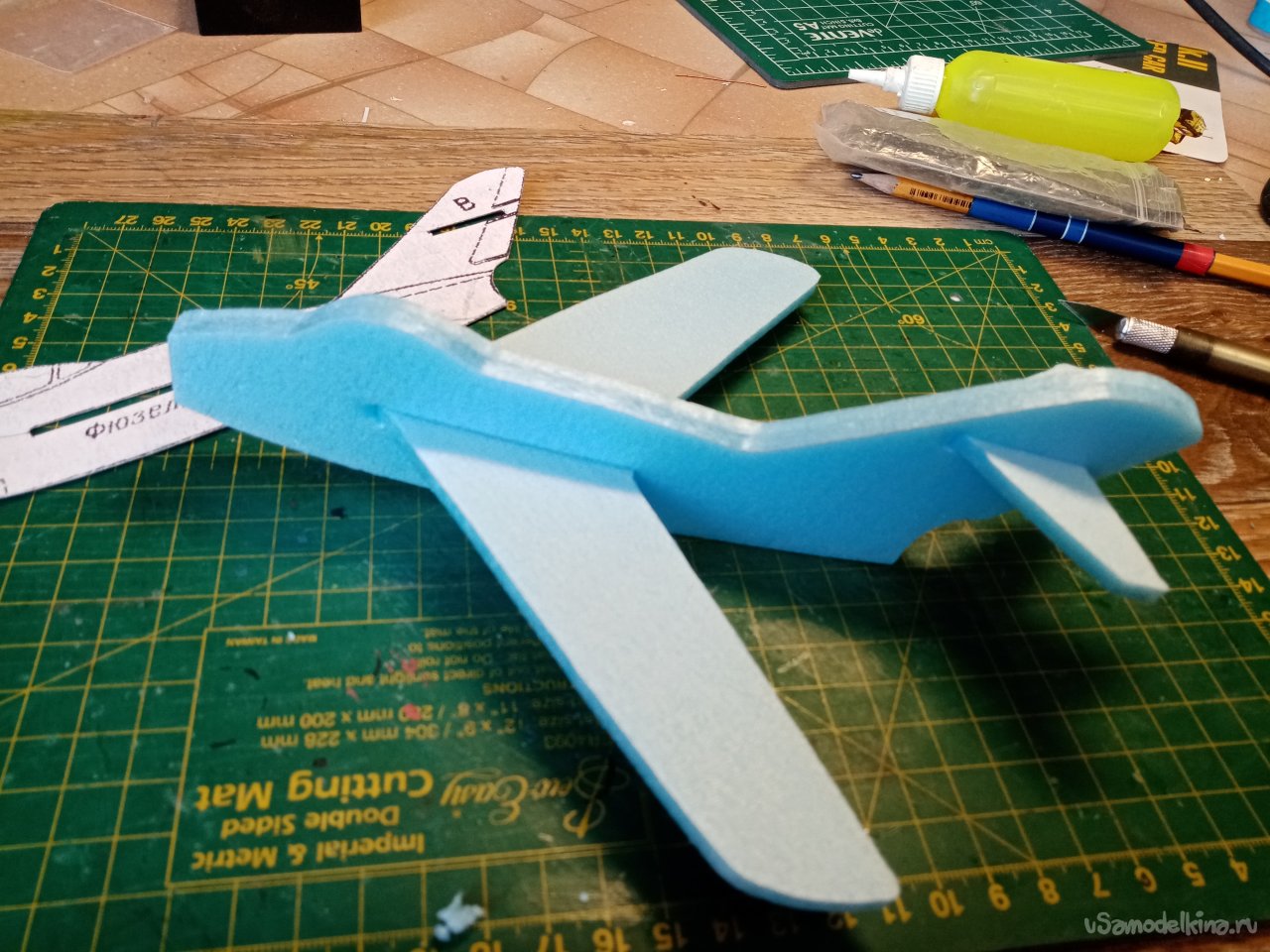

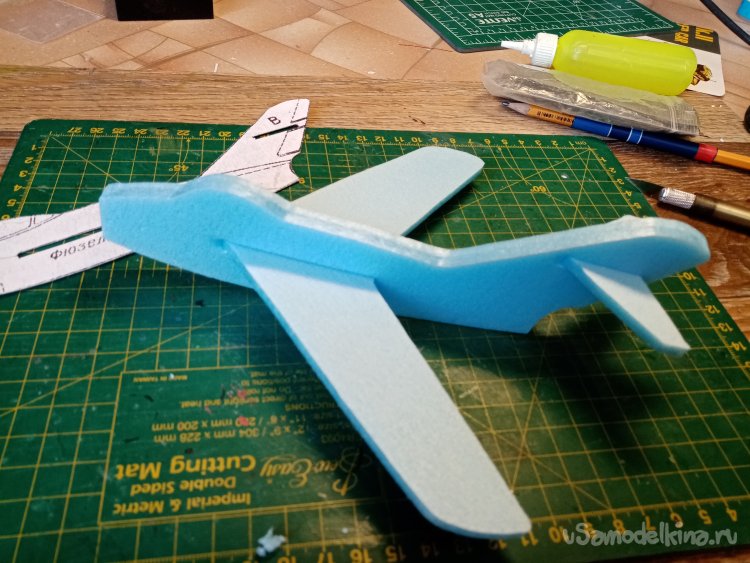

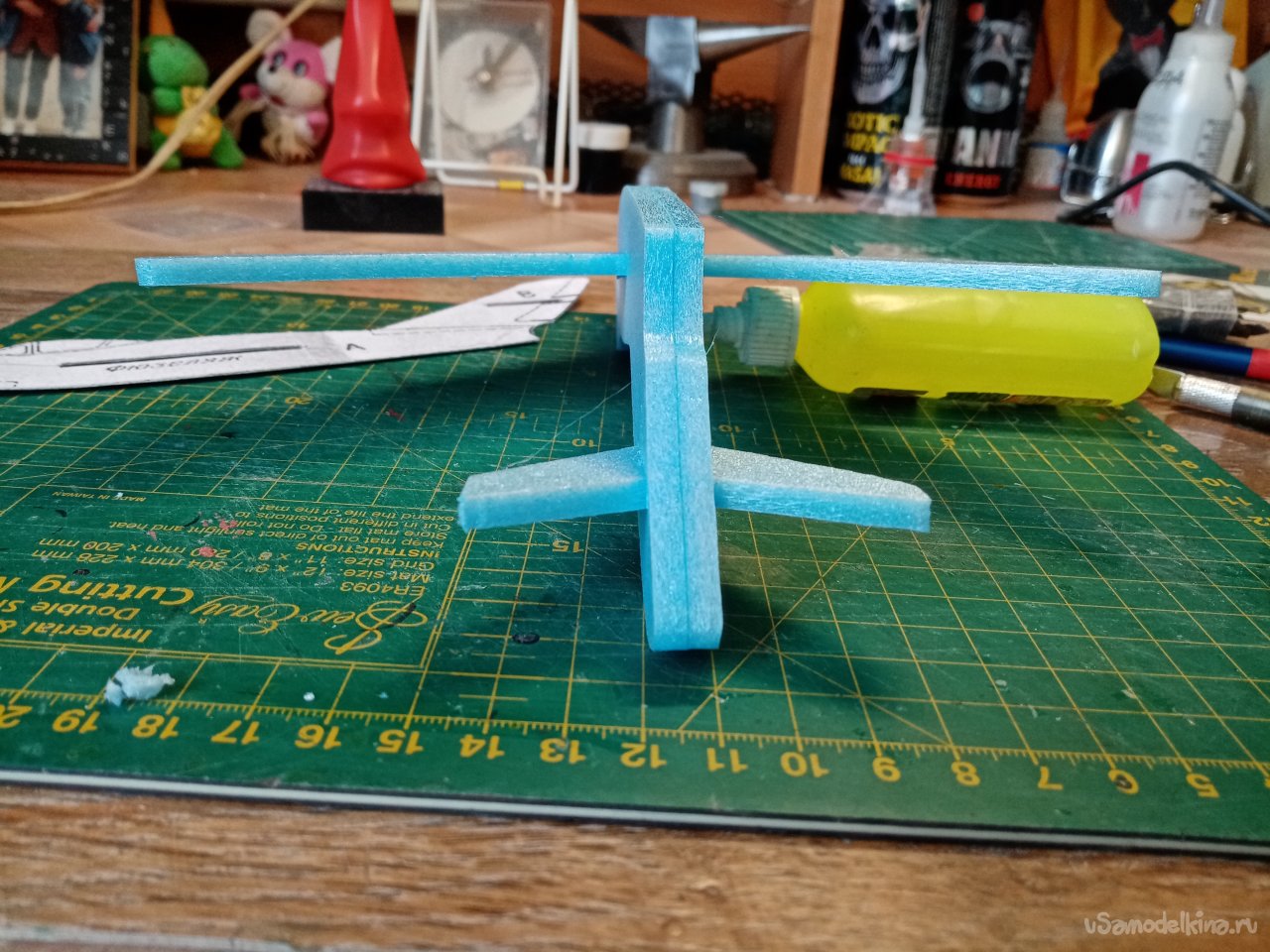

Примериваю детали.

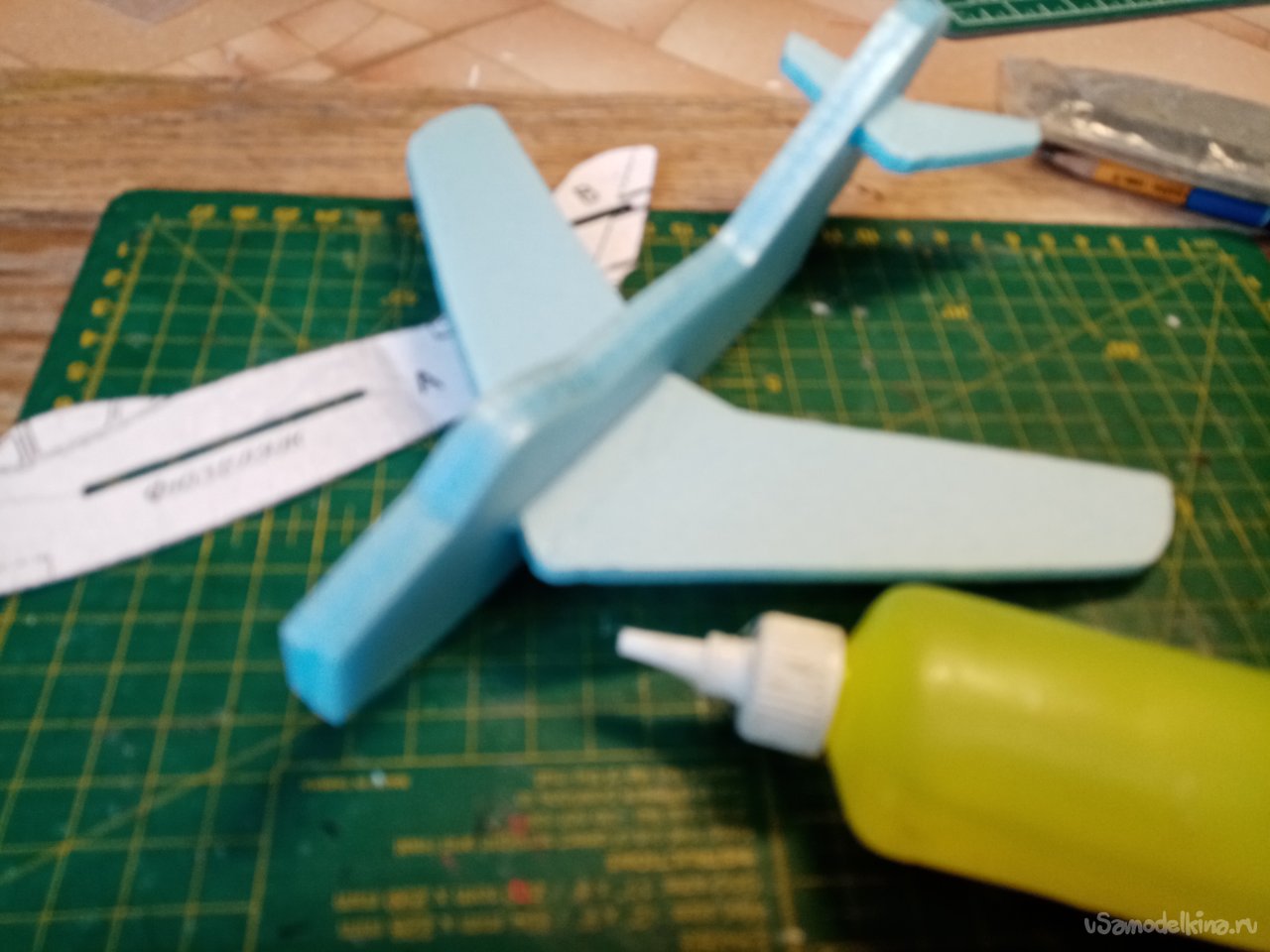

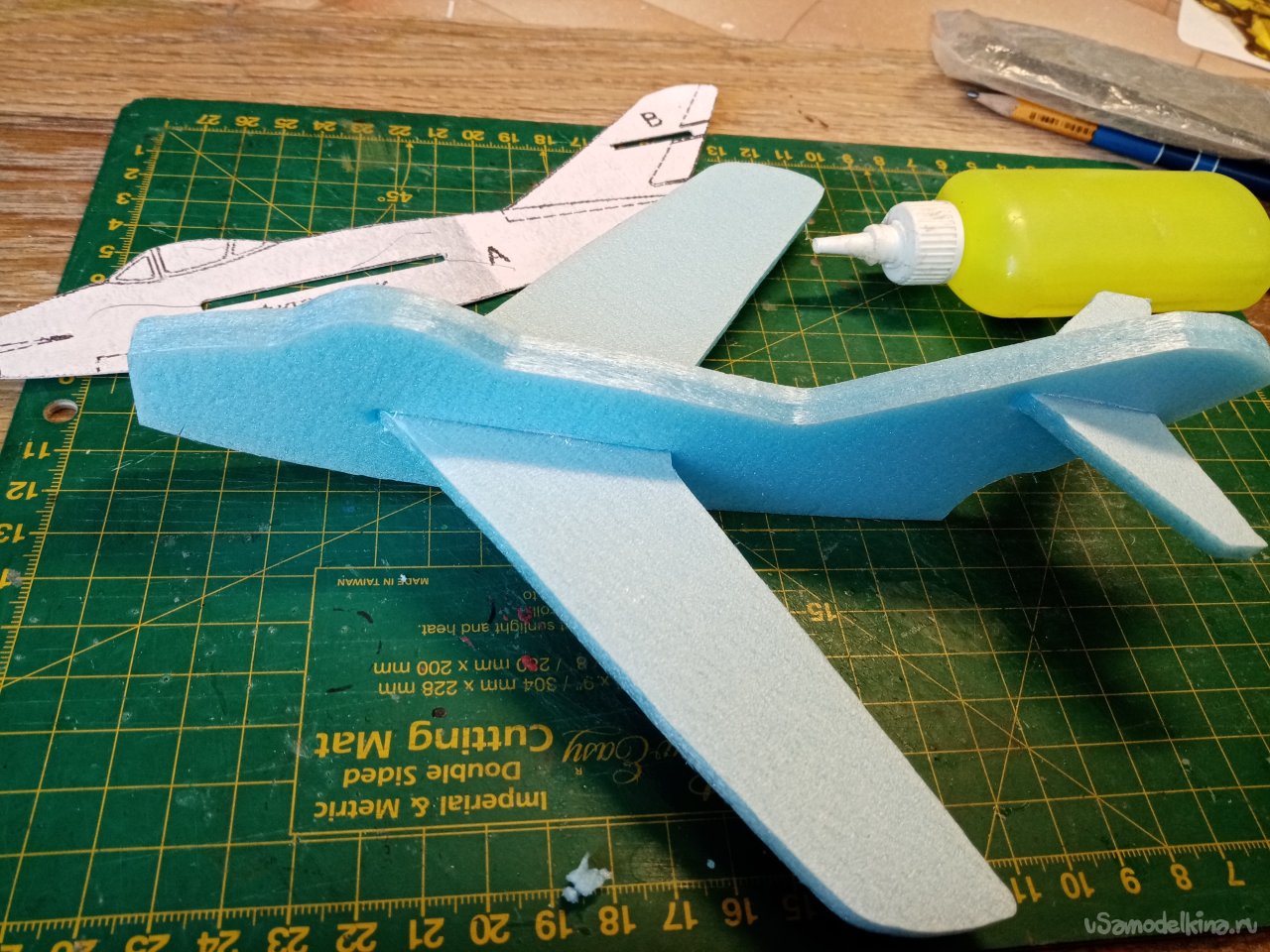

Нужно склеить. Слегка выдвигаю крылья из фюзеляжа и наношу полоску клея с двух сторон. Затем задвигаю на место.
Поправляю перпендикулярность установки и самолетик готов.

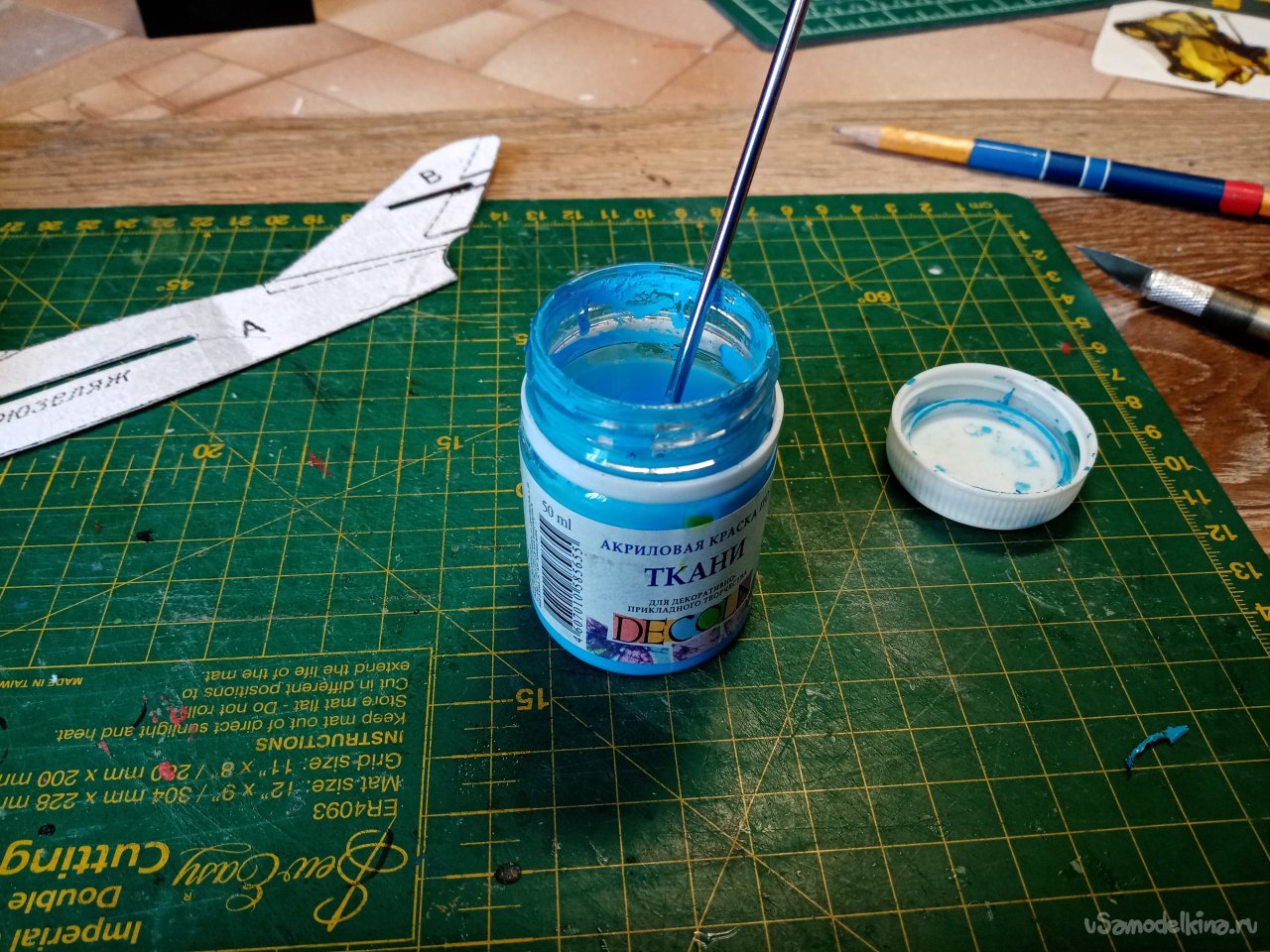

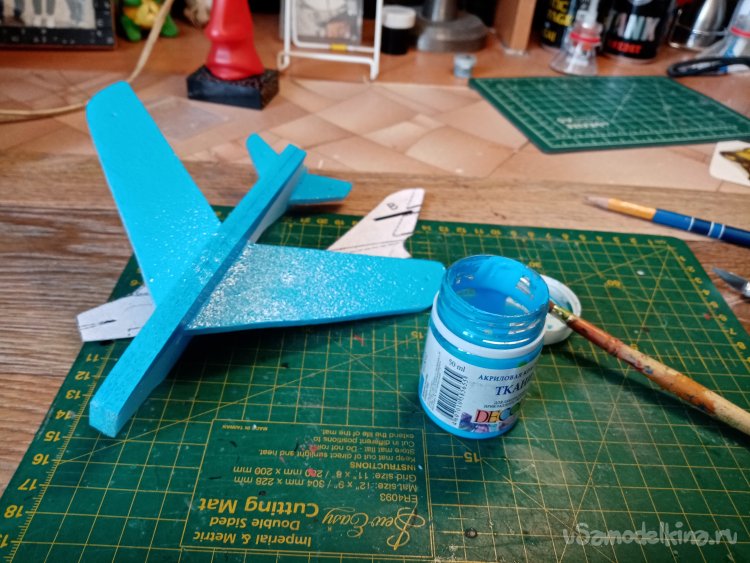

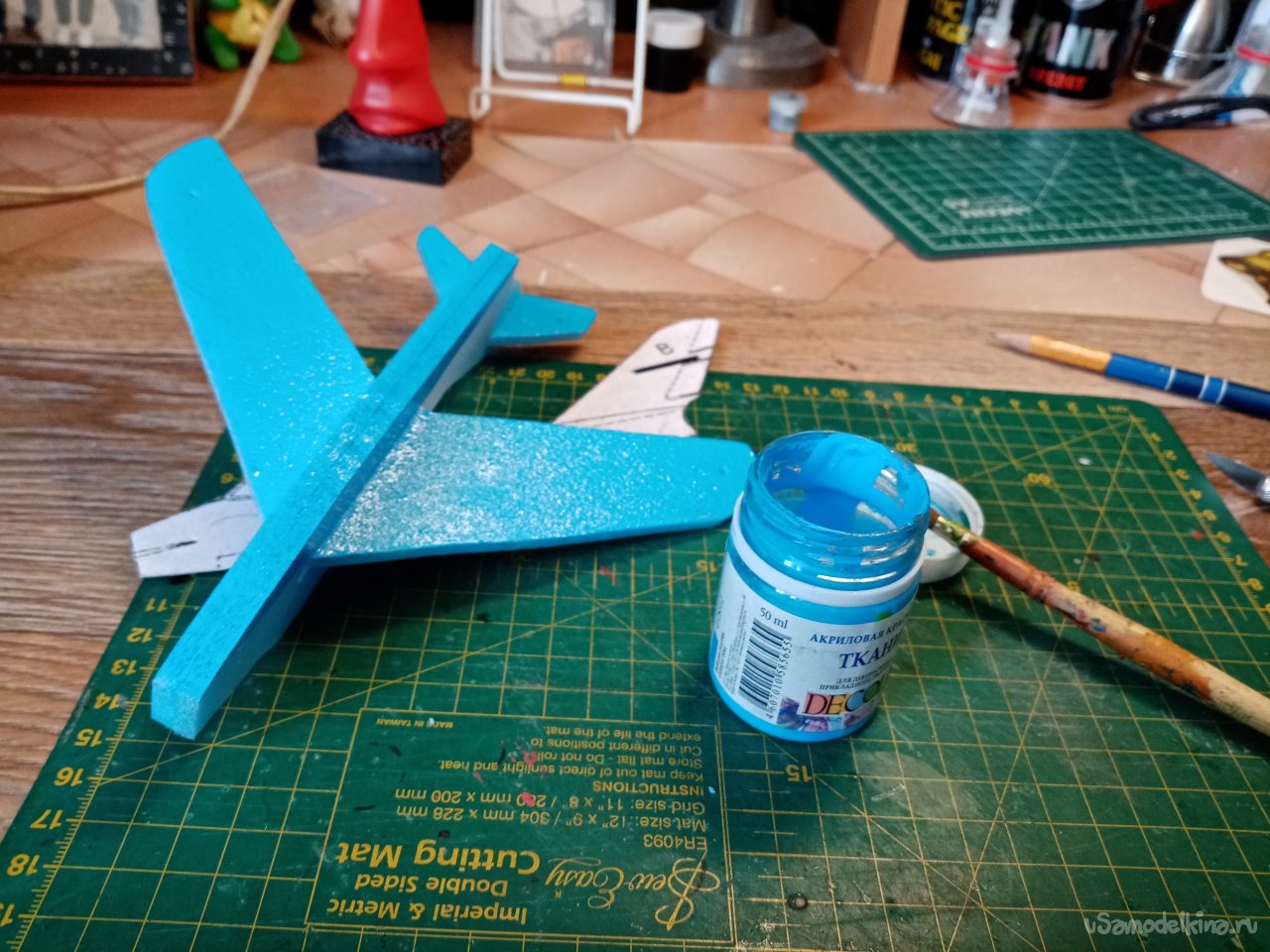

Для привлечения внимания ребят нужно сделать объект ярким. Некоторые у меня ходят еще и в «художку». Думаю, справятся. Пузико окрашу голубым по правилам.

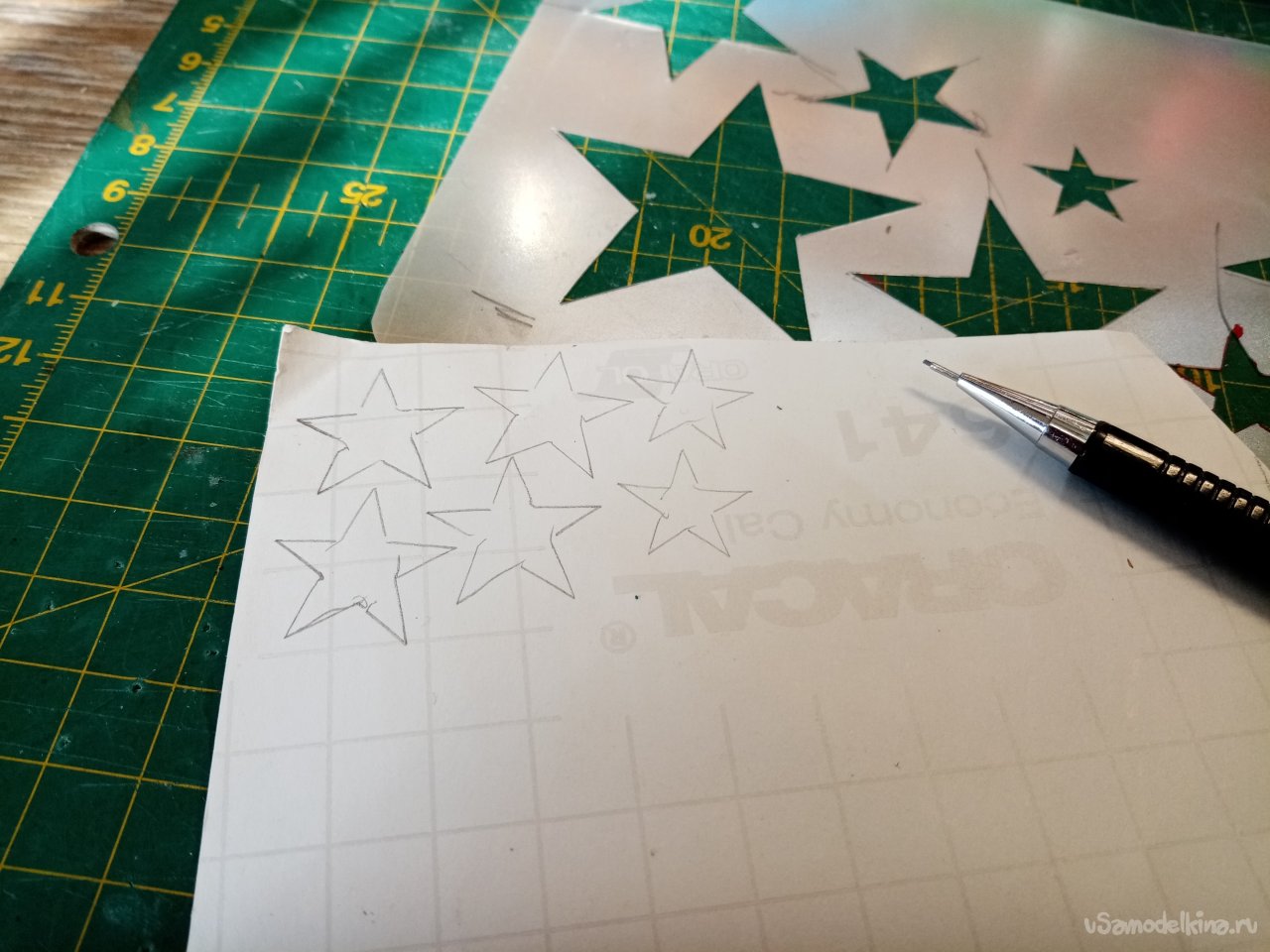

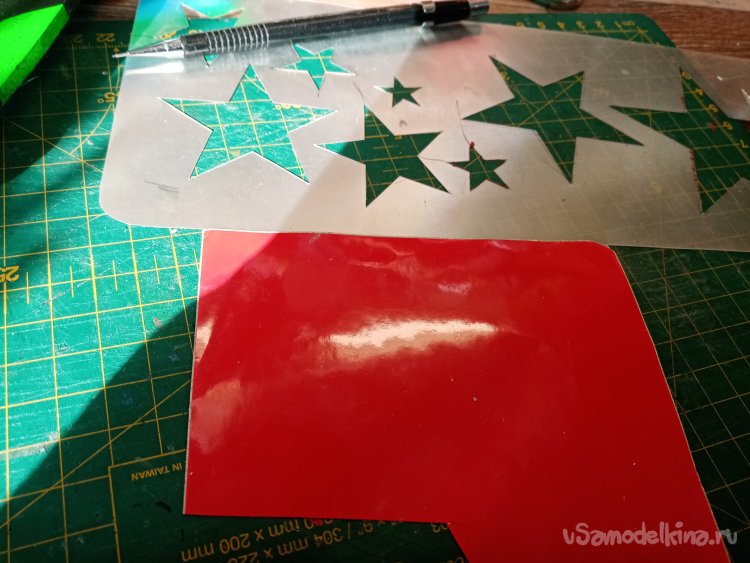

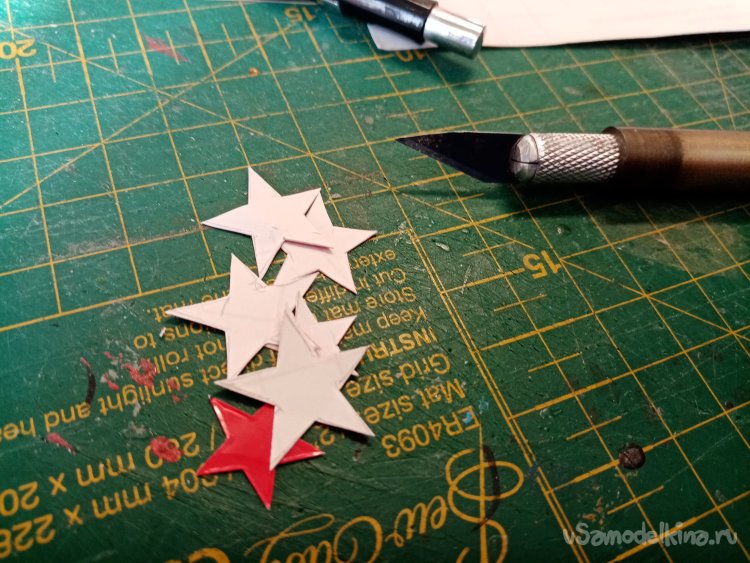

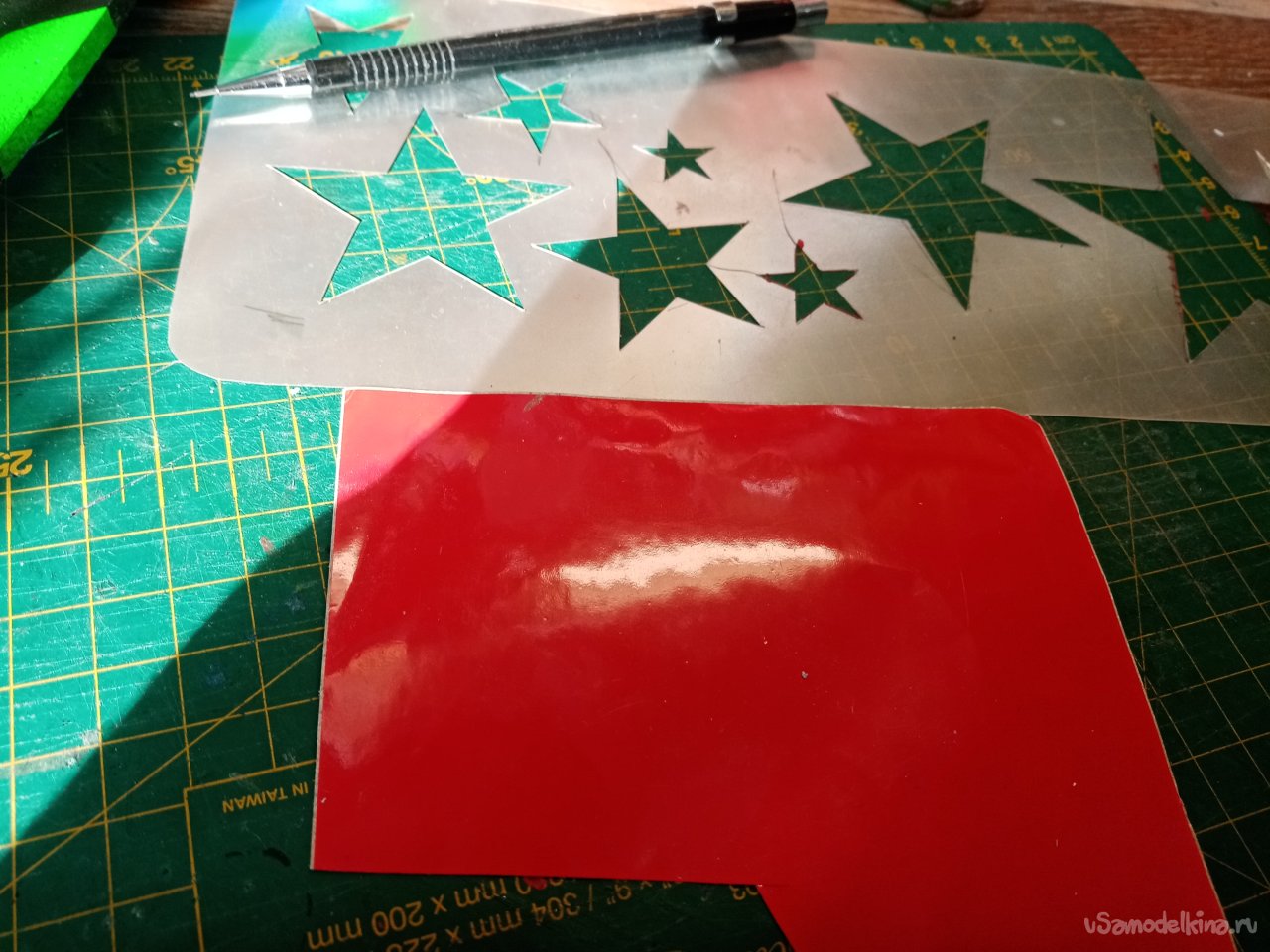

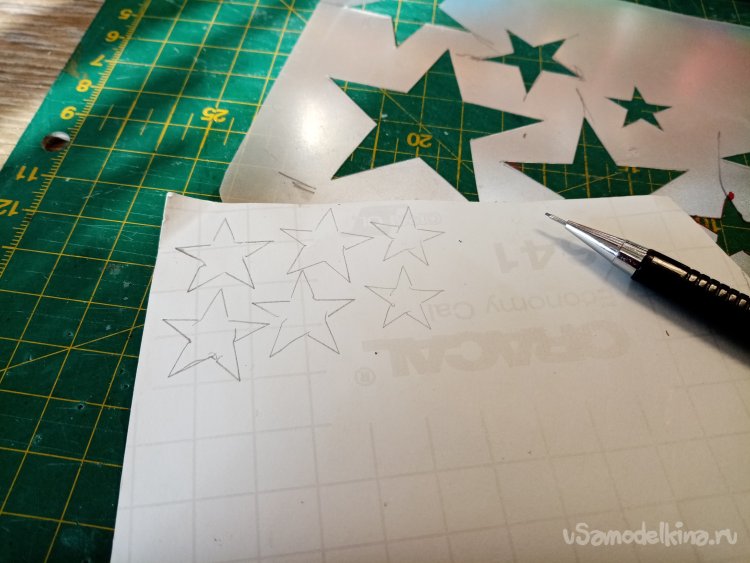

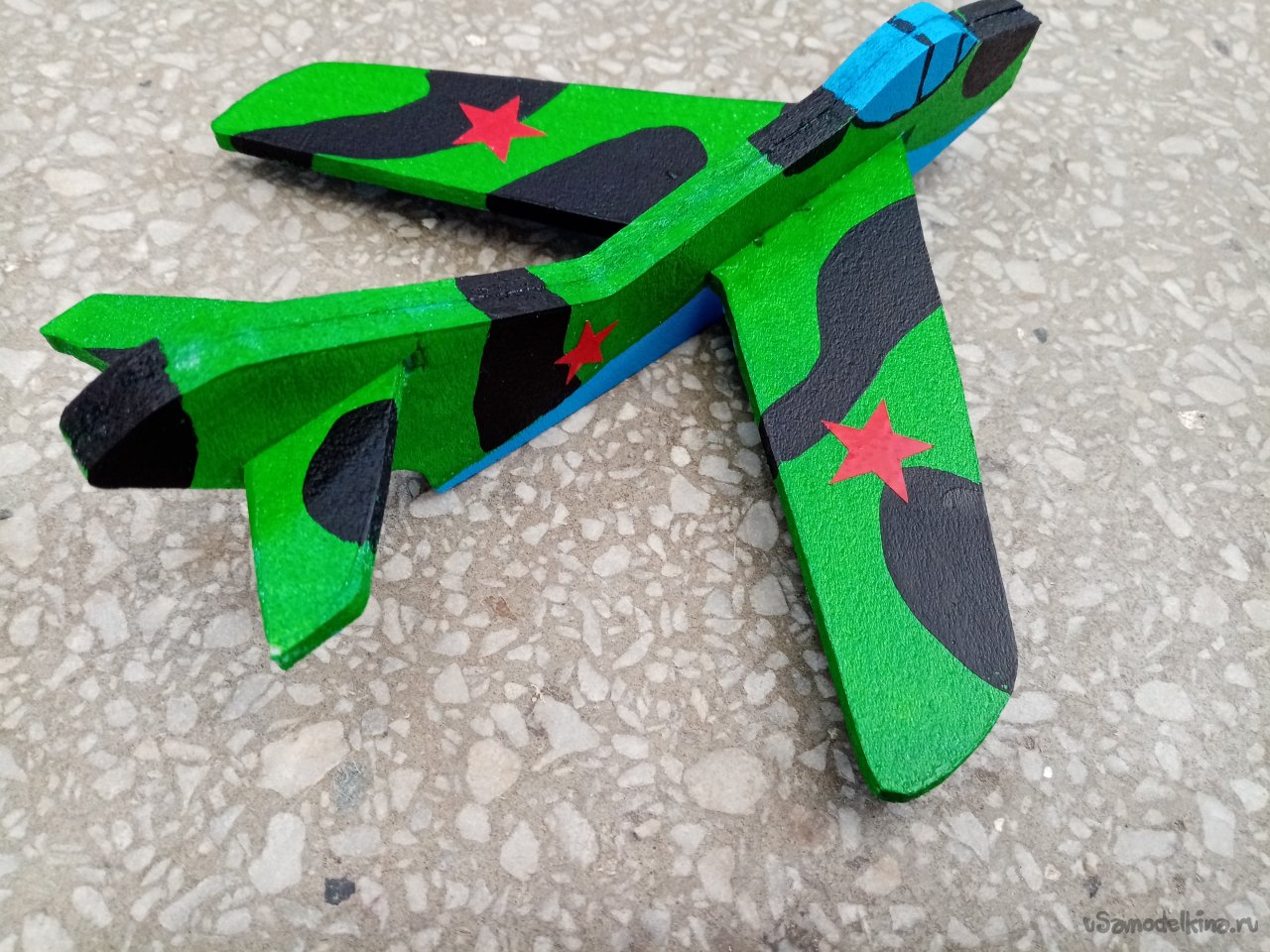

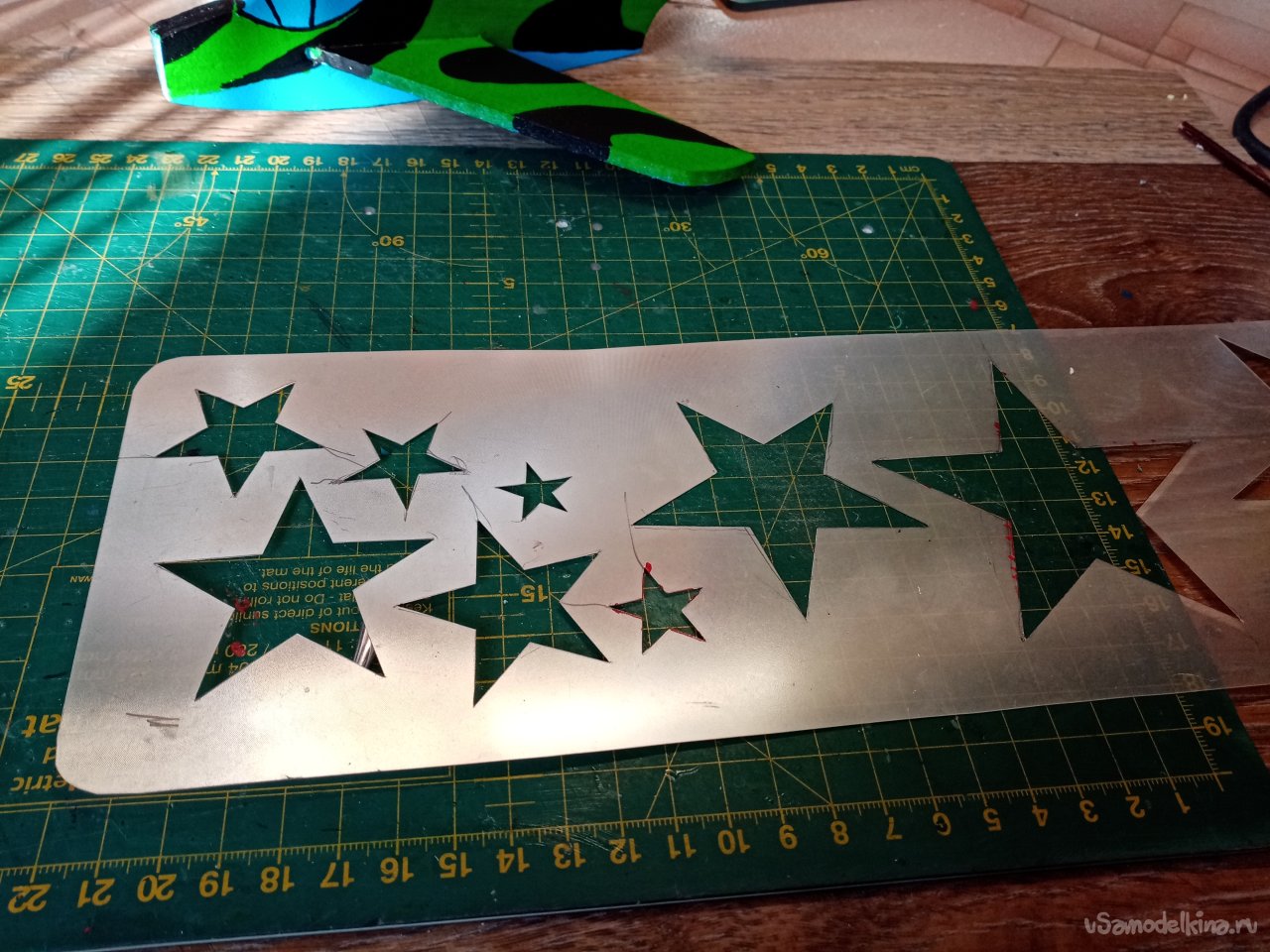

Верх зеленым с черными разводами. Нужно еще звездочки. Нарисовать по темному фону нормально не получится. Решил вырезать из рекламной пленки. Извлекаю трафарет звездочек и рисую на обратной стороне пленки.

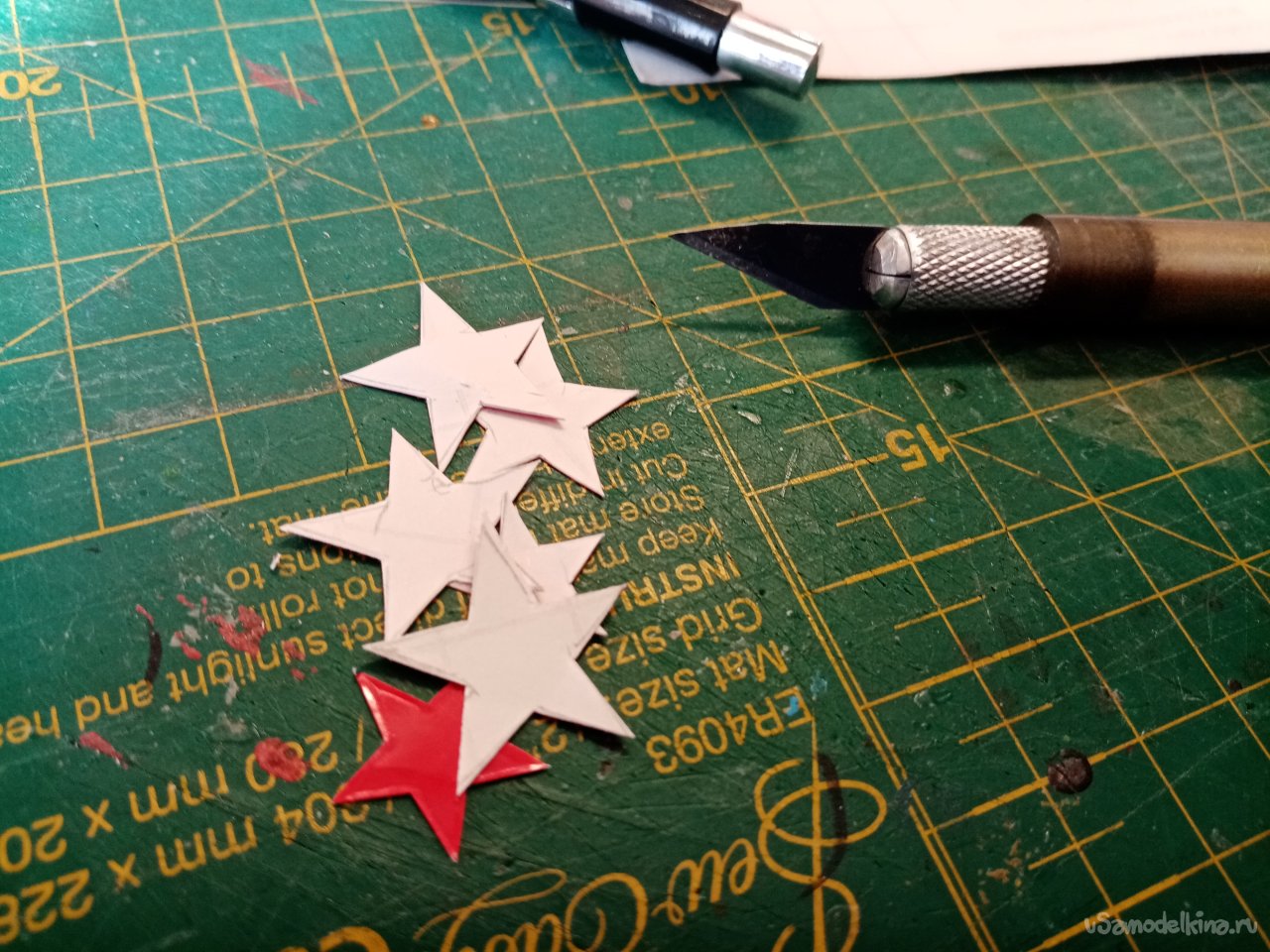

Вырезаю ножом и наклеиваю по местам.

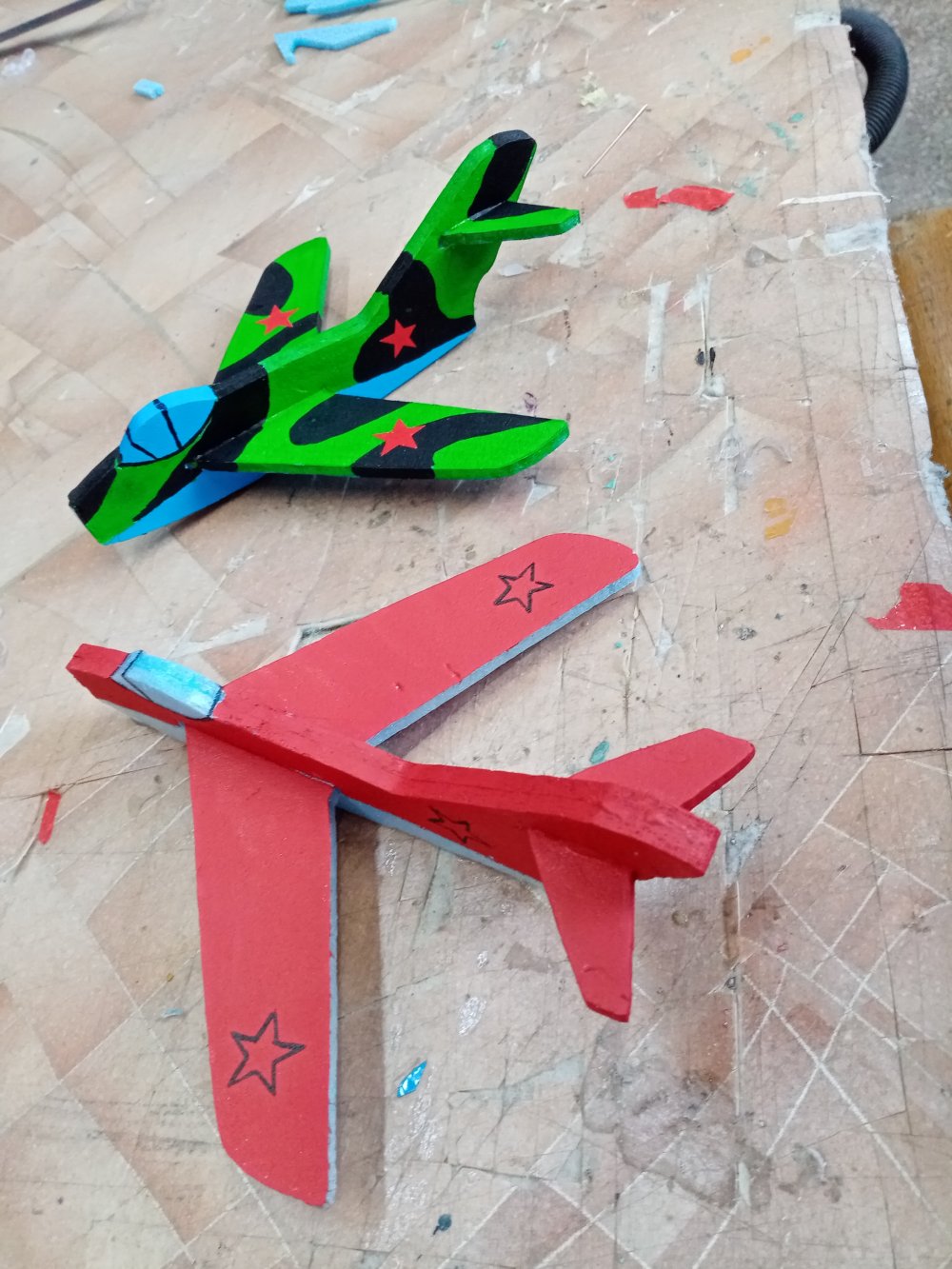

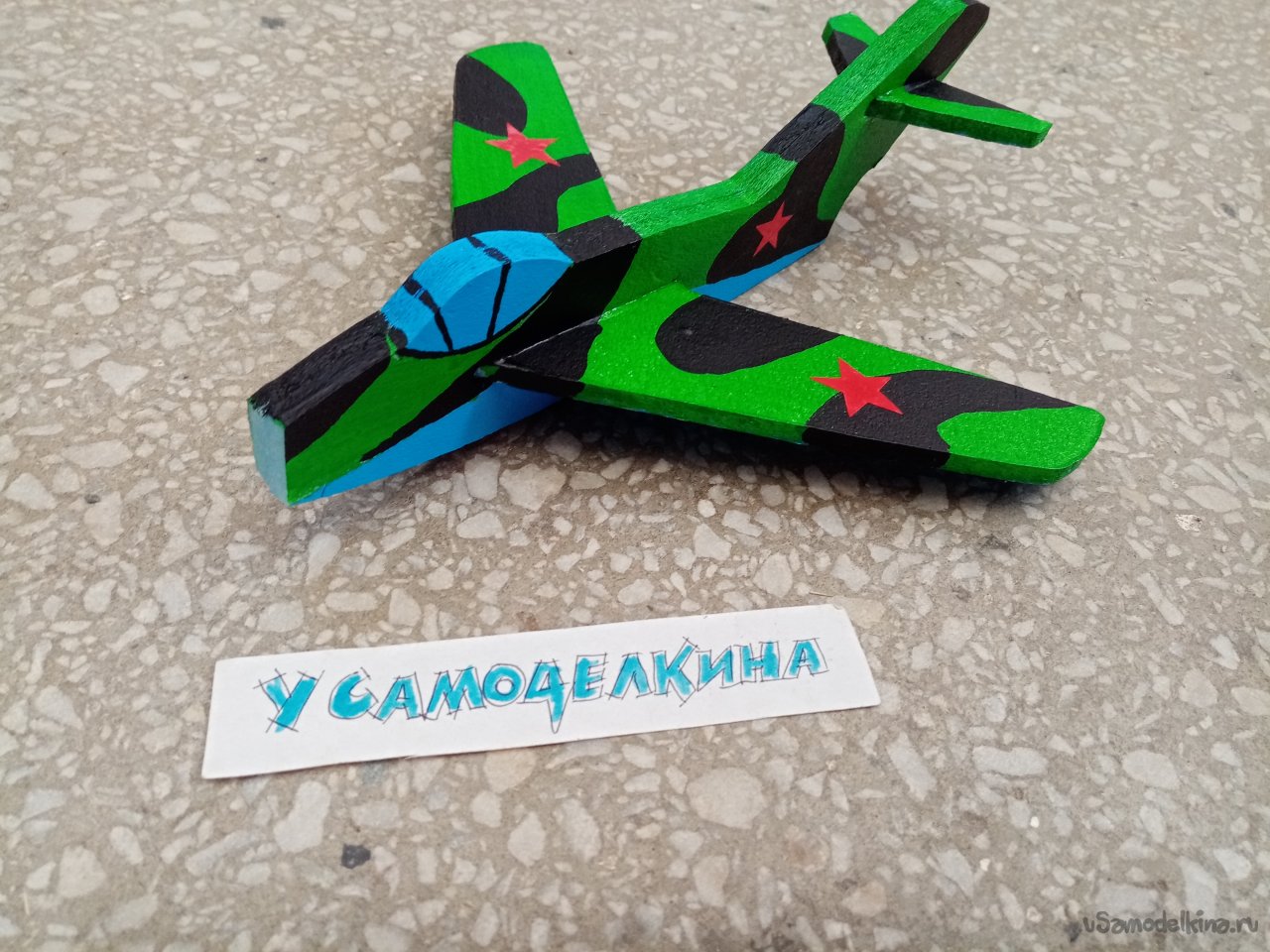

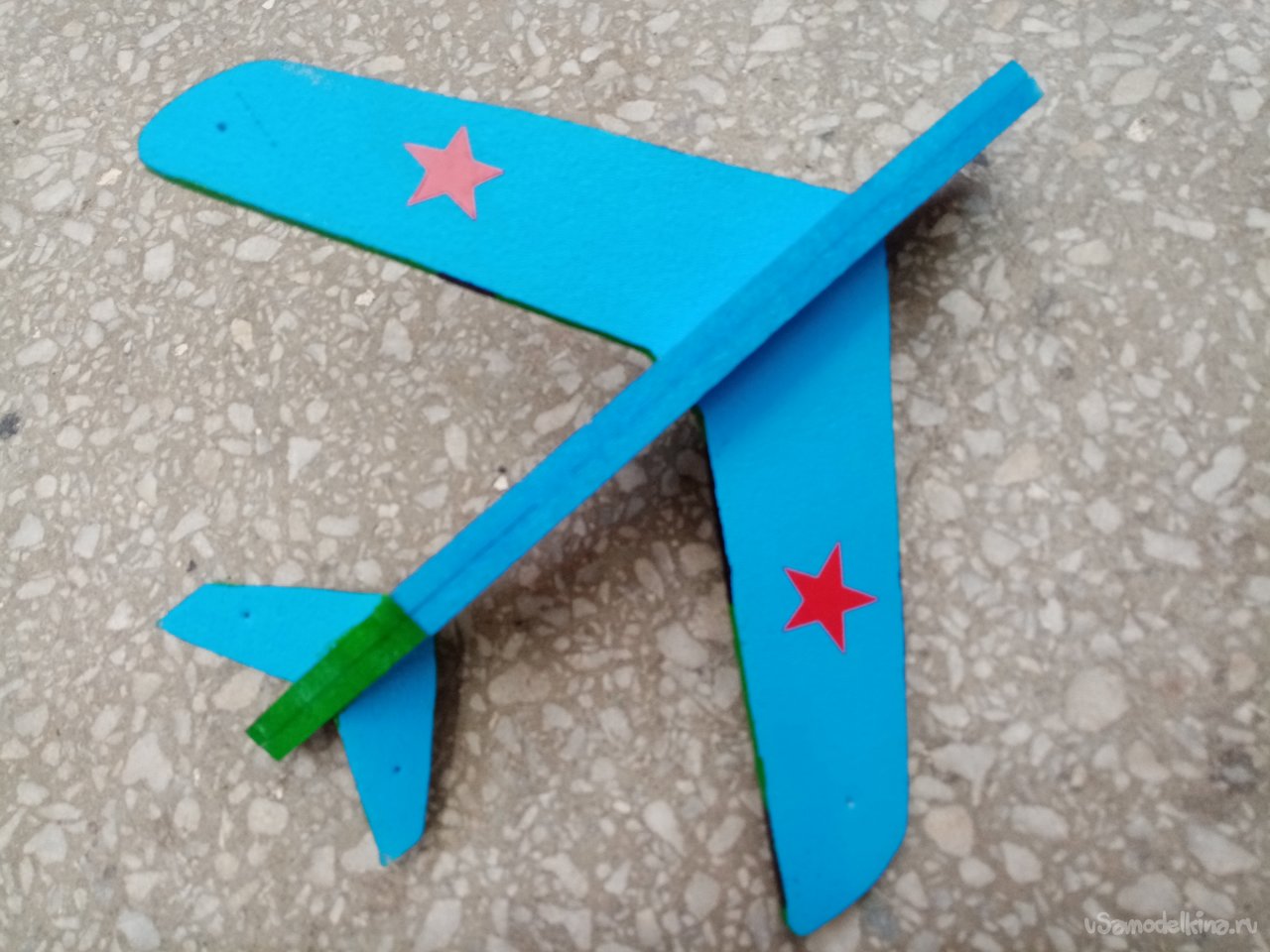

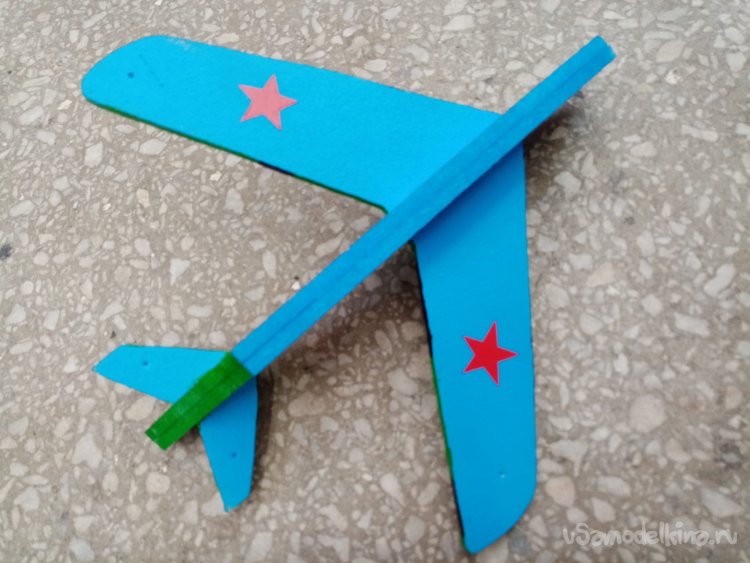

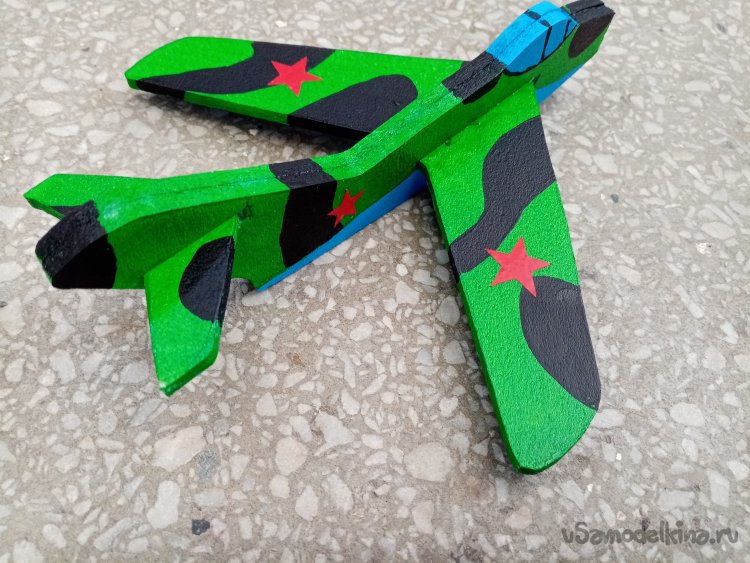

Самолетик готов.
И даже неплохо летает.
