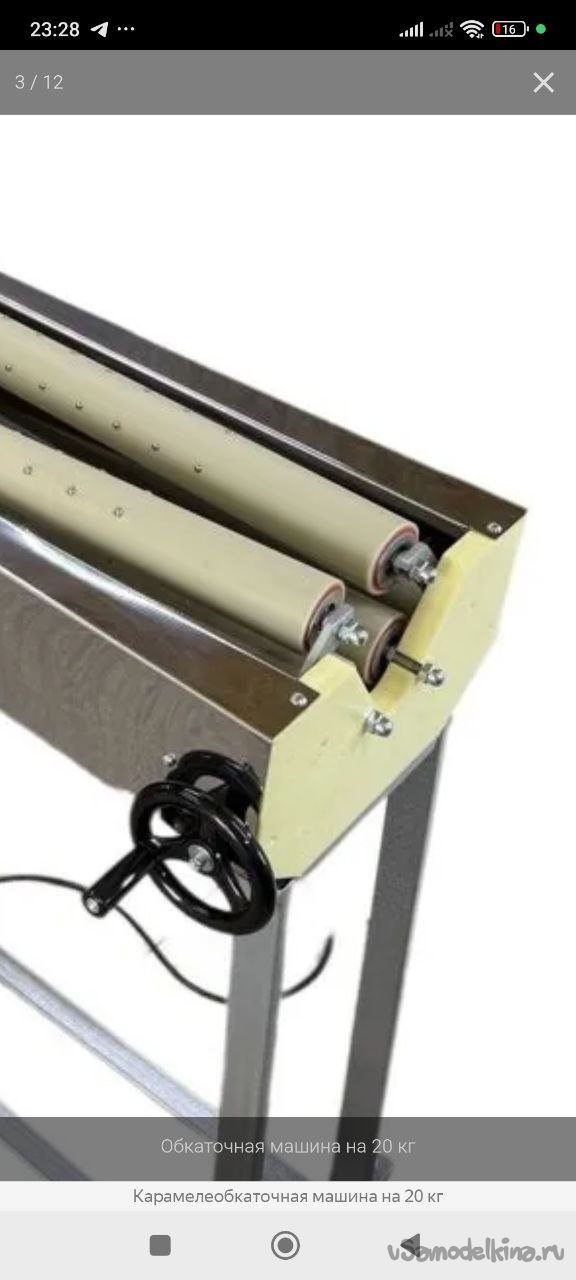

Возникла потребность/задача собрать упрощенный аналог карамелеобкаточной машины Б4-ШМП-1. Машина предназначена для формования порции карамельной массы в виде конического батона, из вершины которого вытягивают карамельный жгут. Сразу хочется отметить, что подобные аналоги существуют и даже доступны для приобретения по достаточно демократичной цене, но даже эта сумма для меня не подъемная на данный момент. Опыта проектирования и конструирования станков у меня нет, поэтому я сразу столкнулся с трудностями в достаточно простых моментах.

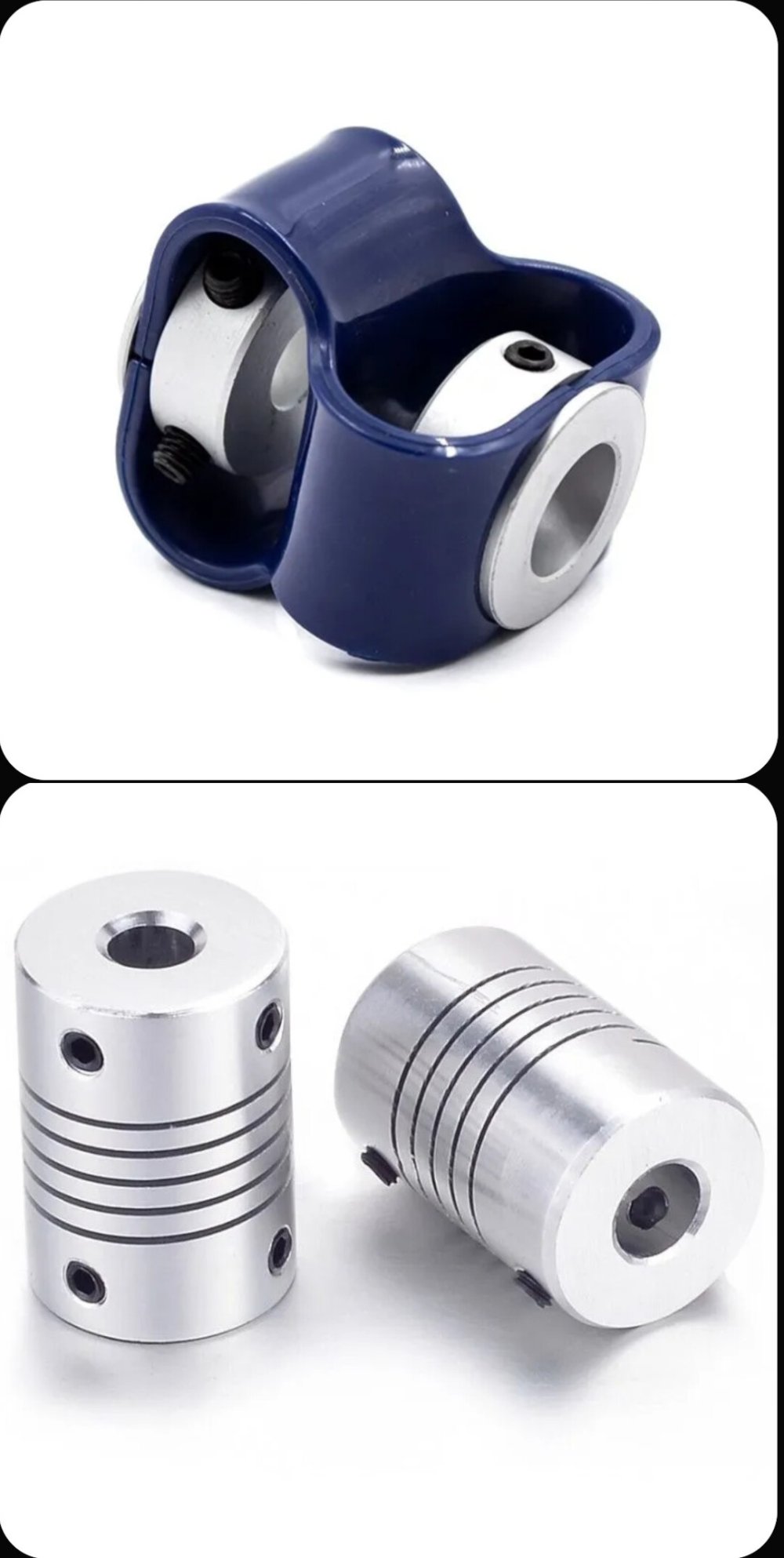

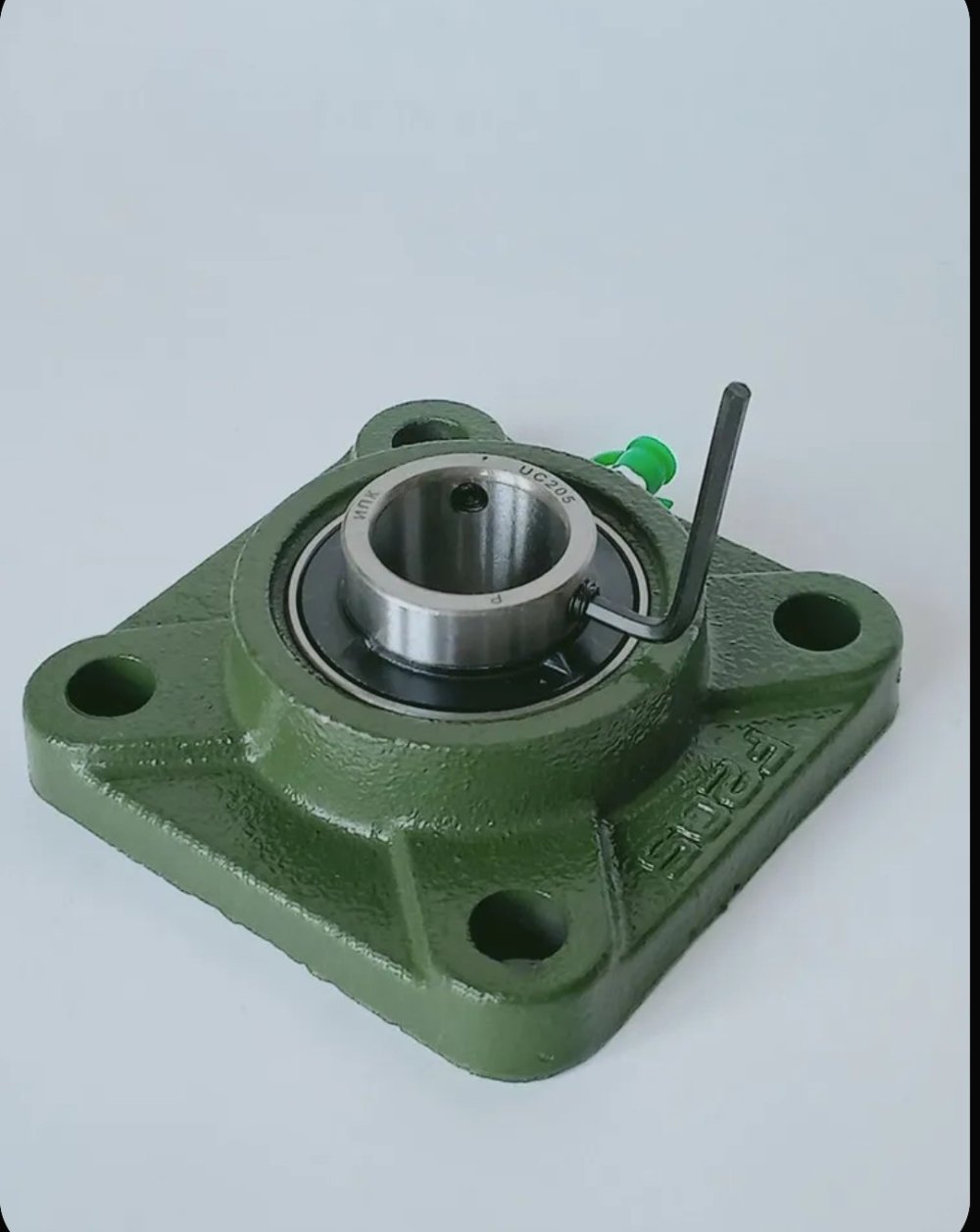

В данный момент стоит задача настроить синхронное вращение 4 валов-вальцов (длина 90см) из полипропиленовой трубы диаметром 50мм. Все 4 вала вращаются в одном направлении. В качестве привода планирую использовать червячный мотор-редуктор 1,1кВт, 30 оборотов/мин на выходе, частотник для регулирования оборотов, плавного пуска, реверса по необходимости + цепную передачу на звёздах 06В-1 с цепью ПР-9,525-9,1. Как подключить нижние 2 вала понятно, они параллельны друг другу. А вот два верхних вала устанавливаются под углом (для придания карамельной массе форме конуса). Не совсем понятно как их связать в одну систему. Первое что приходит на ум это карданное соединение, но мне кажется, что схема слишком громоздкая получается. Возможно есть более простое и элегантное решение. Буду признателен за любой дельный совет по этому вопросу.
