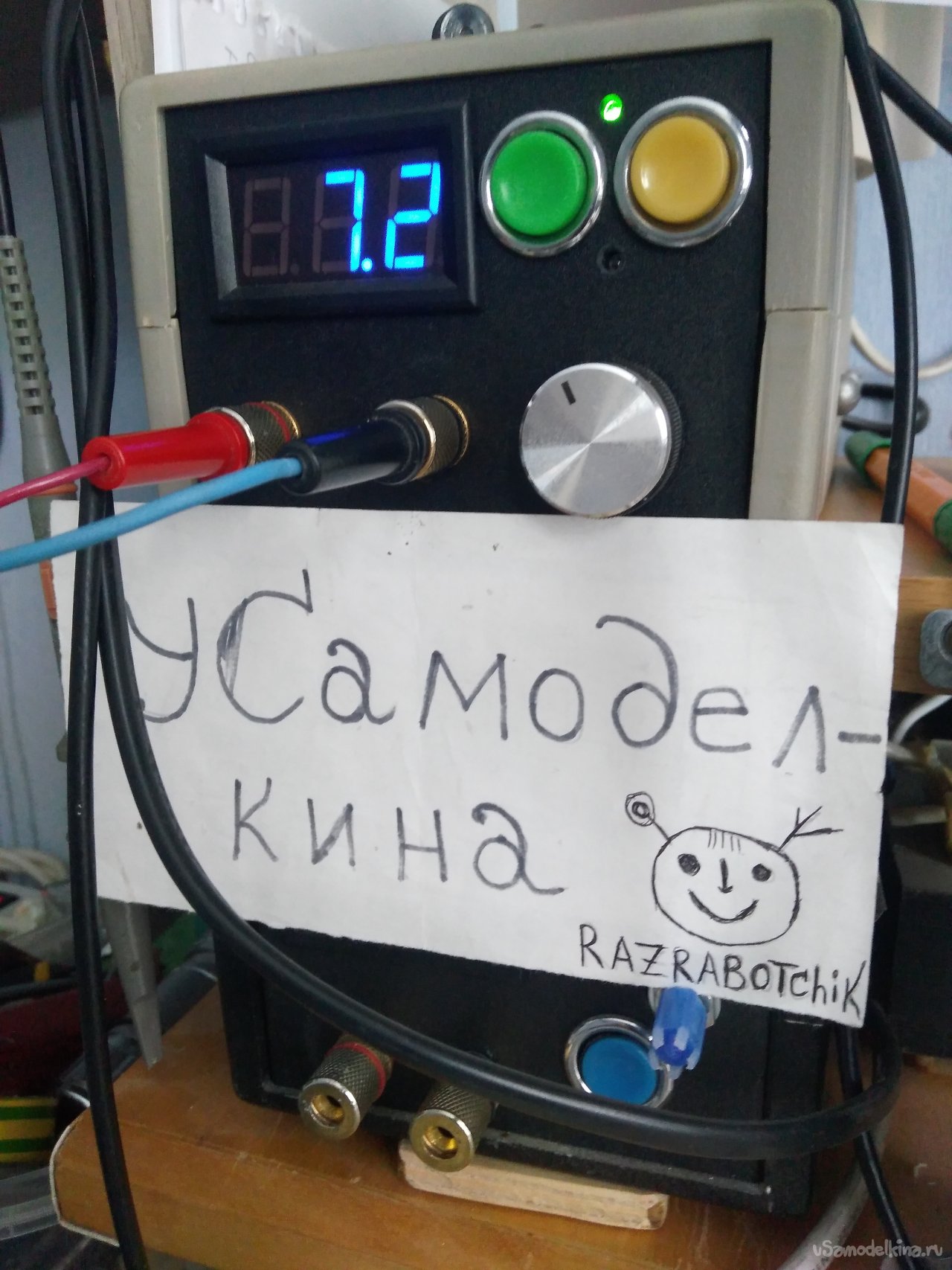

    Цифровое зарядное устройство

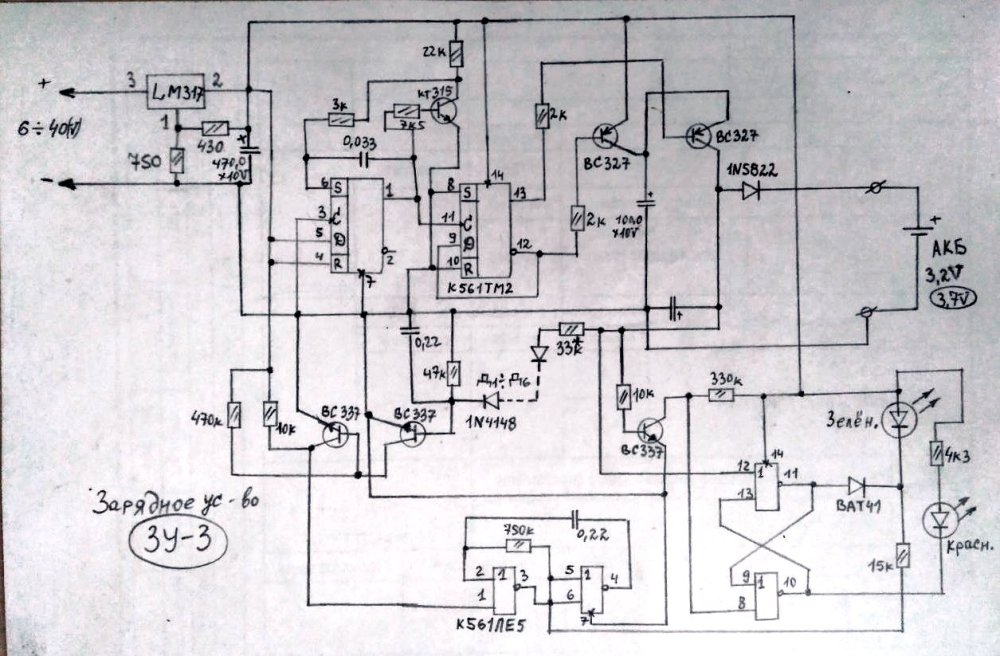

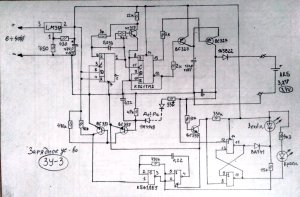

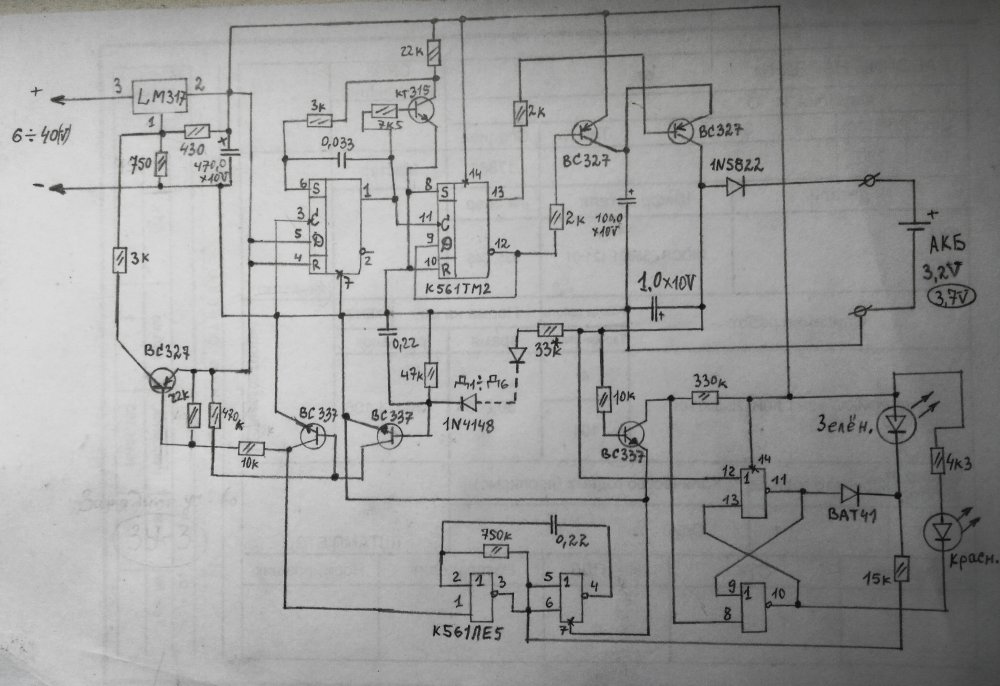

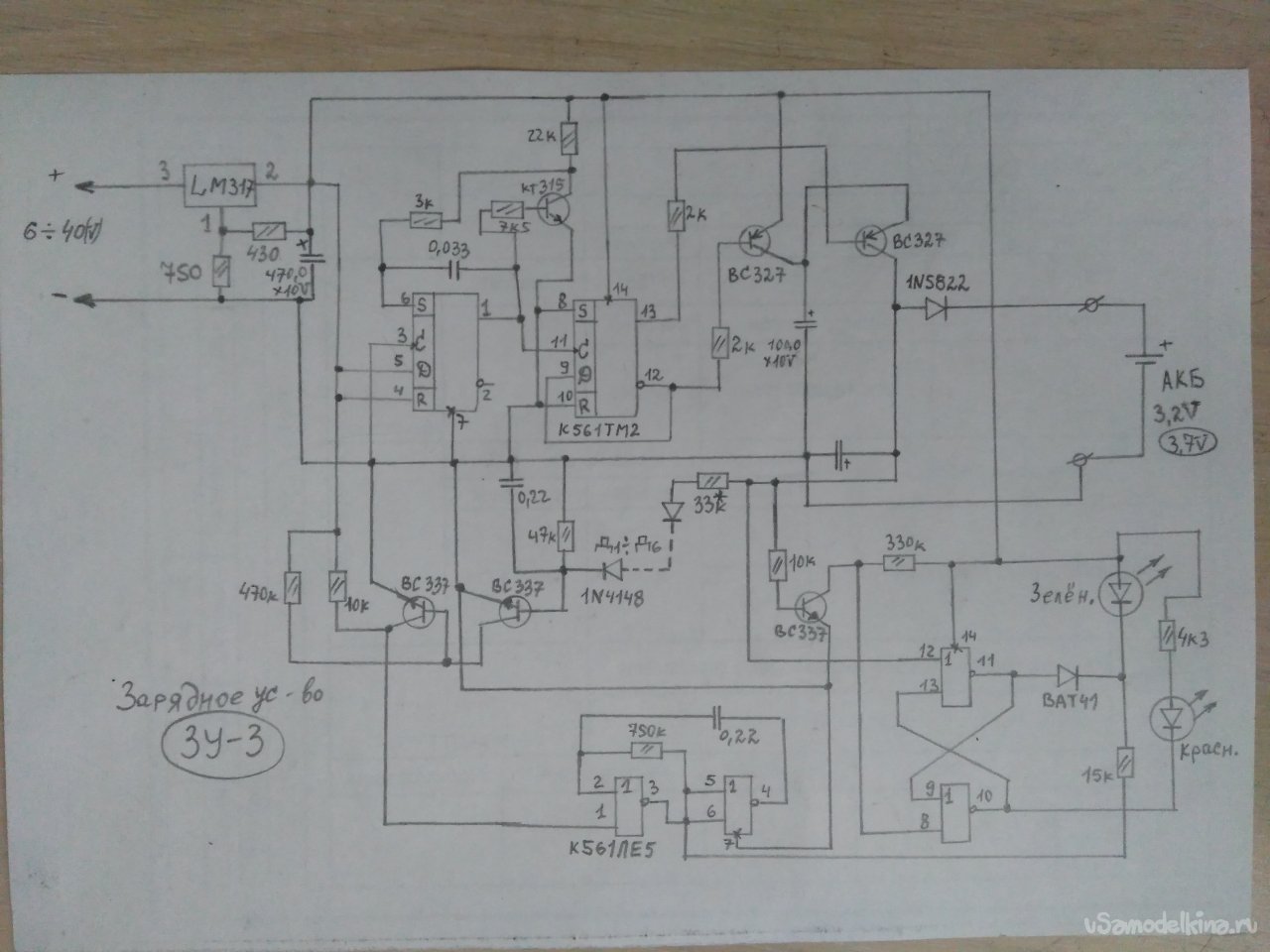

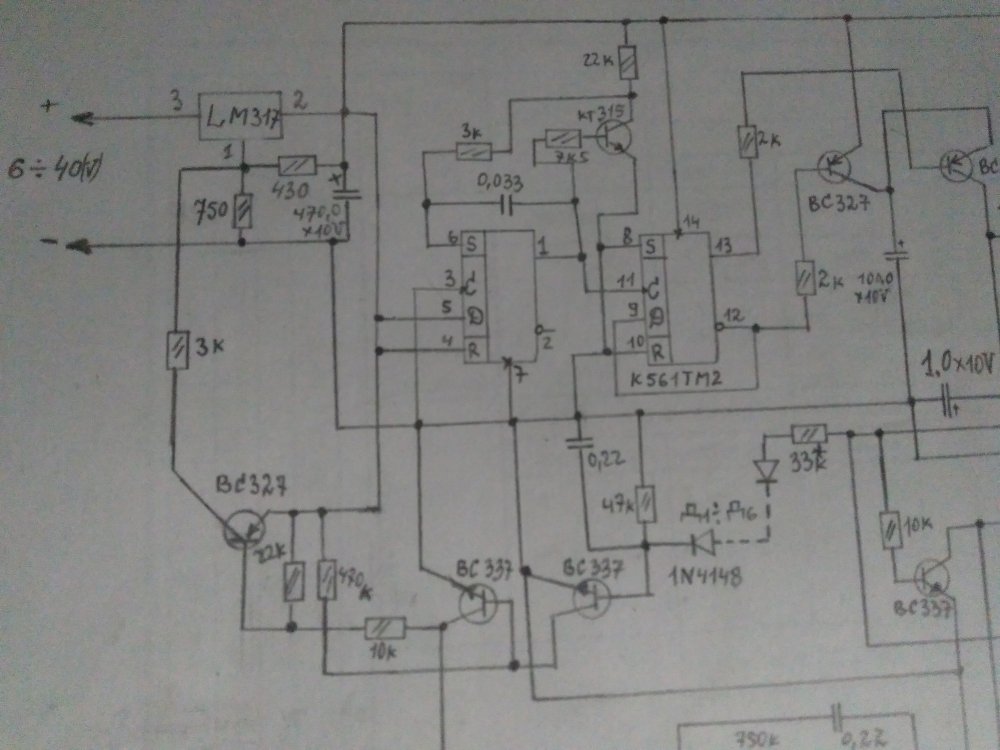

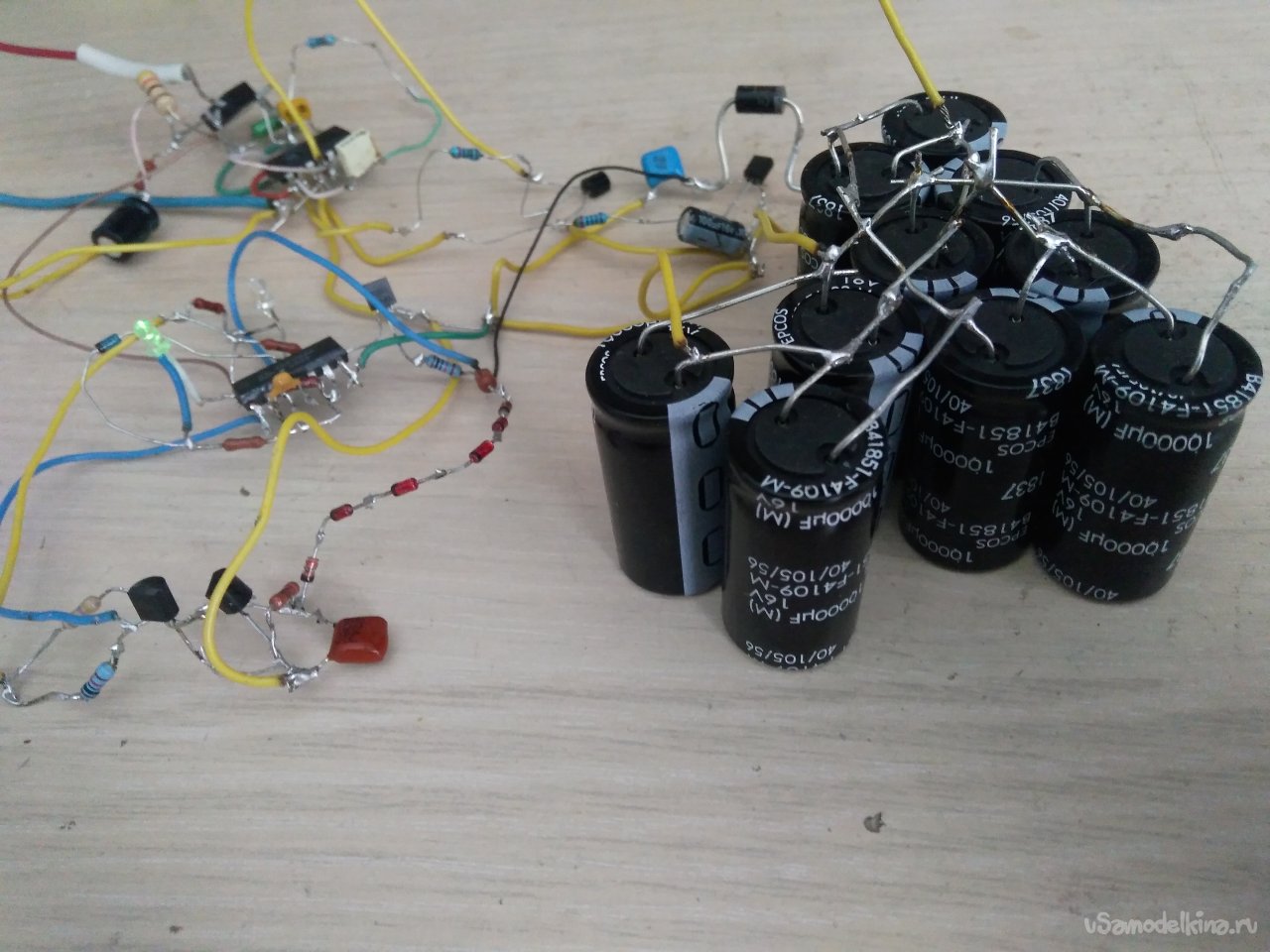

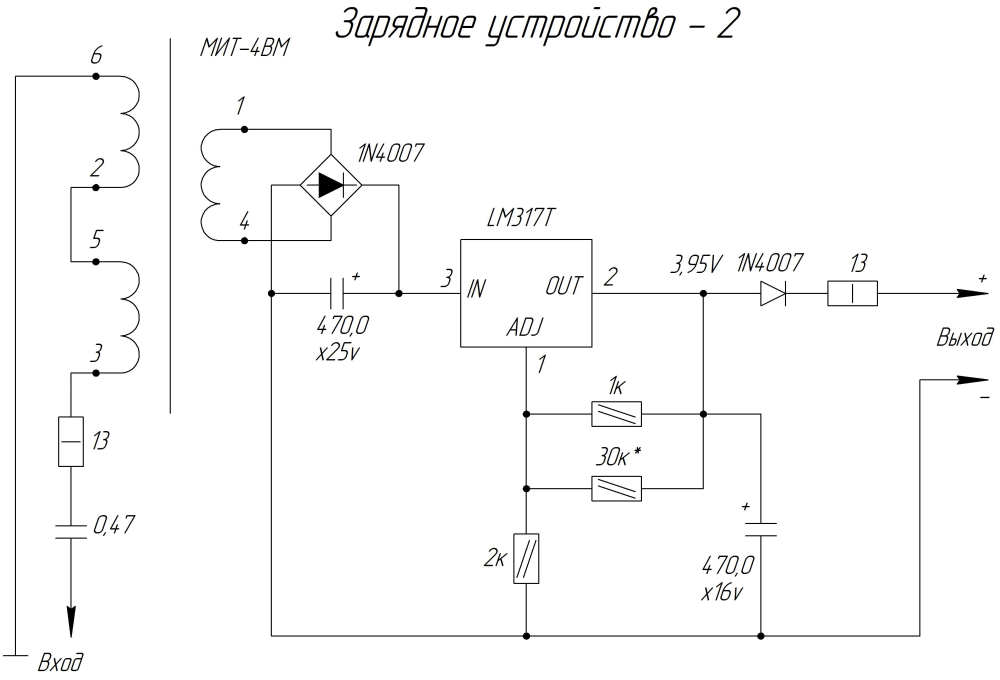

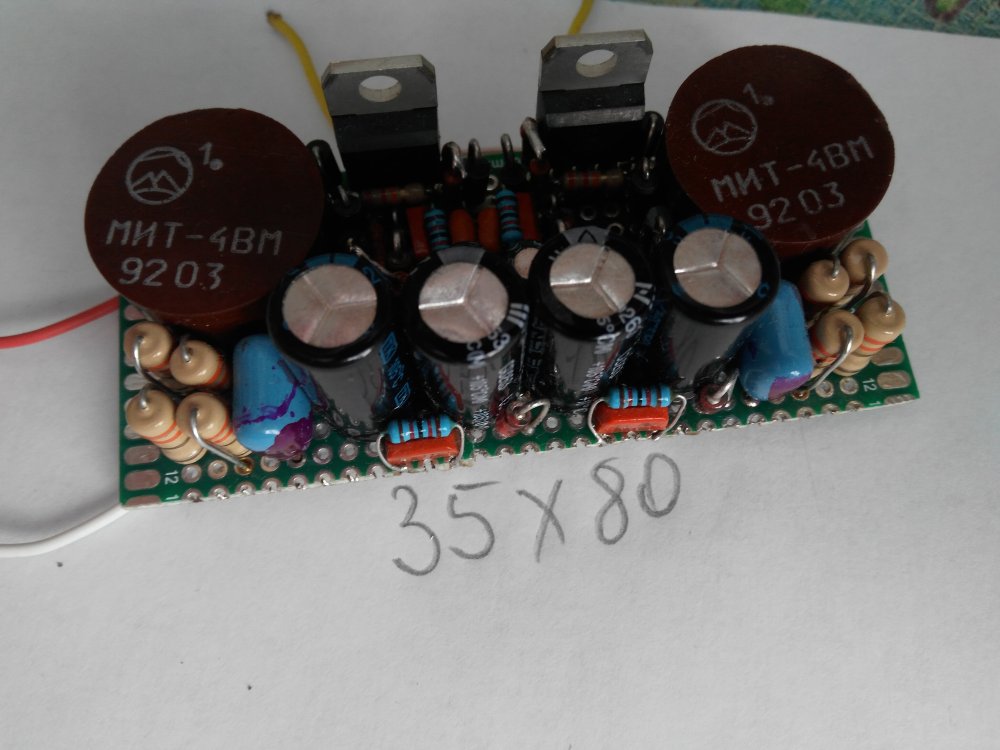

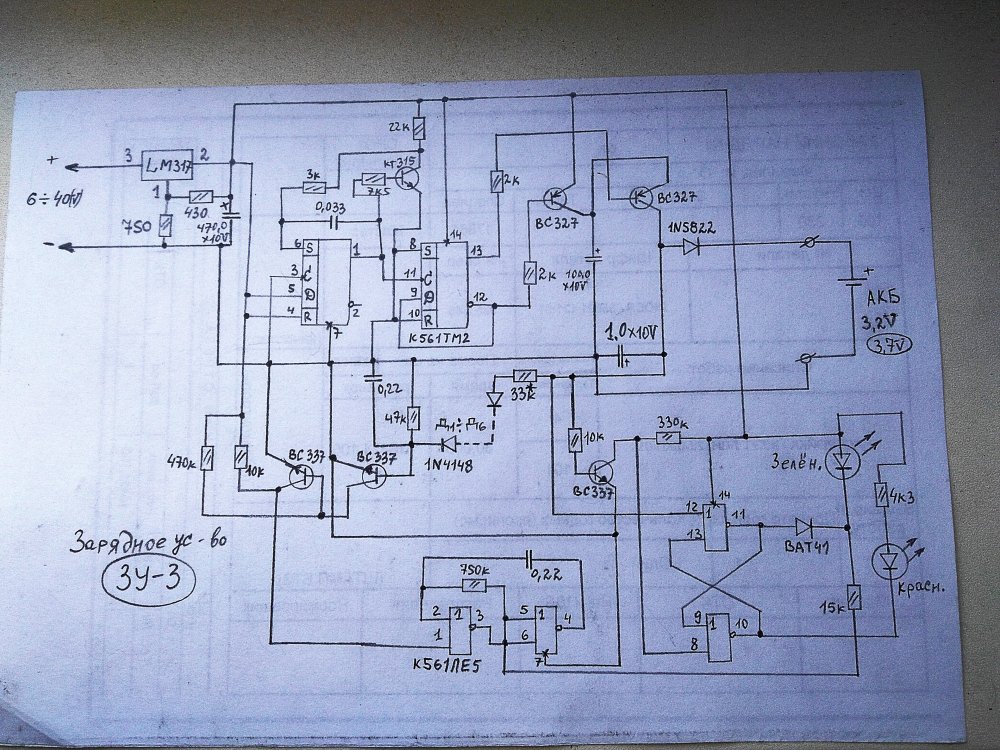

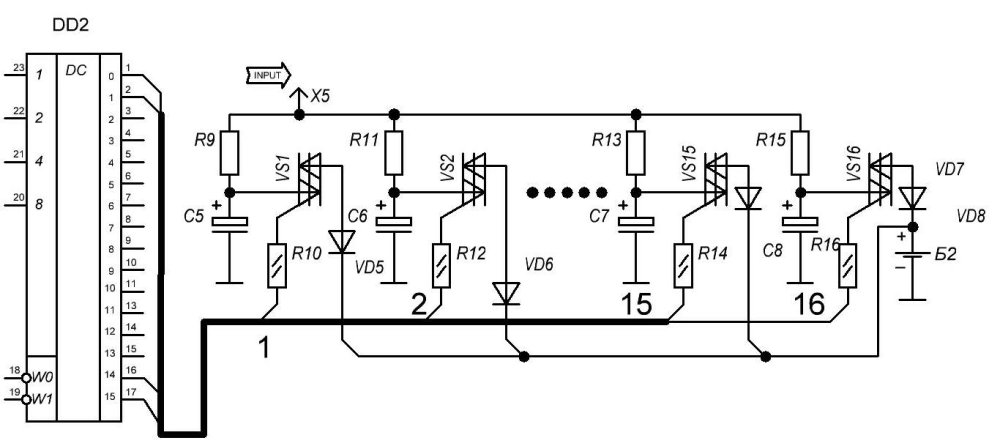

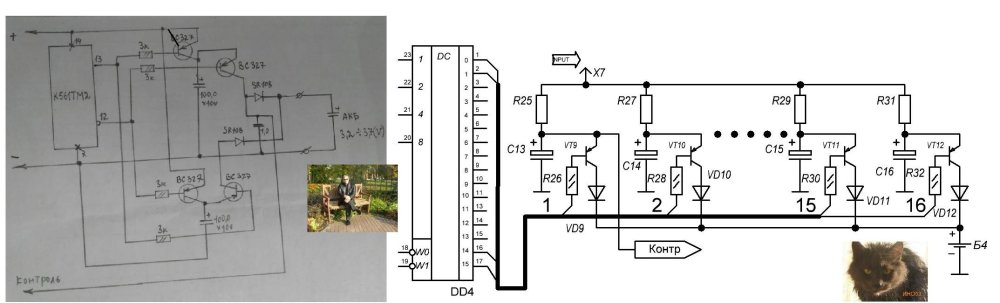

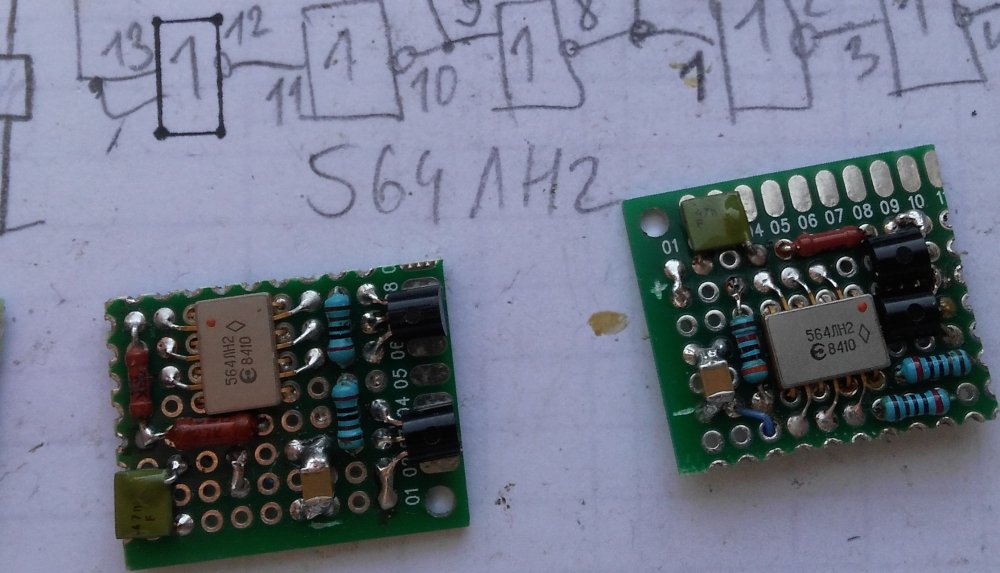

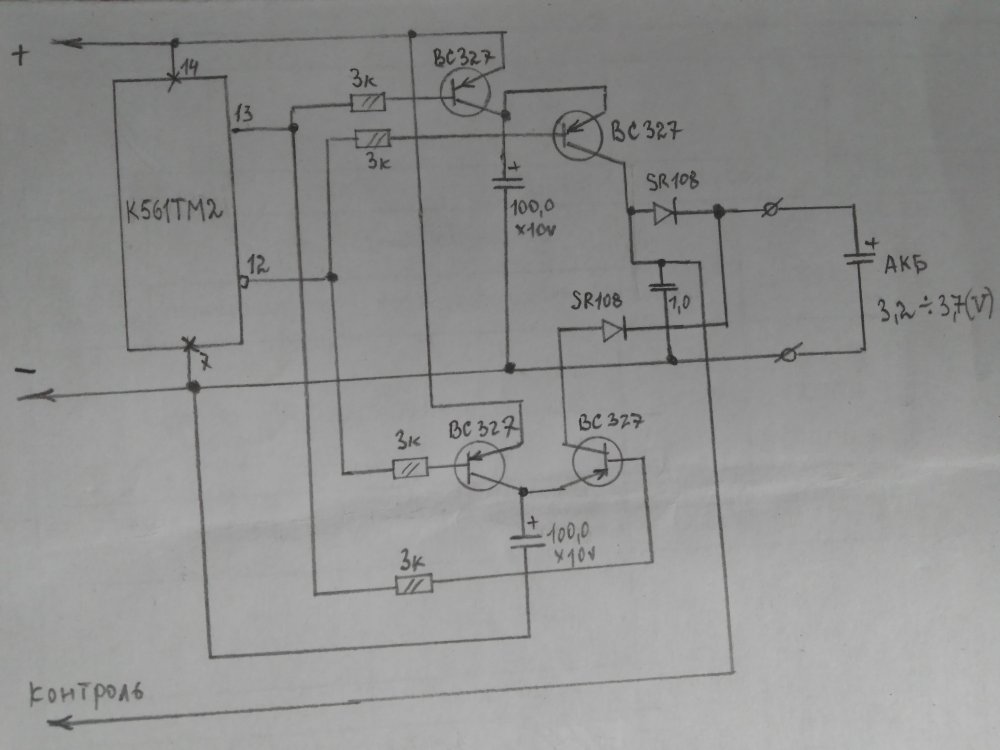

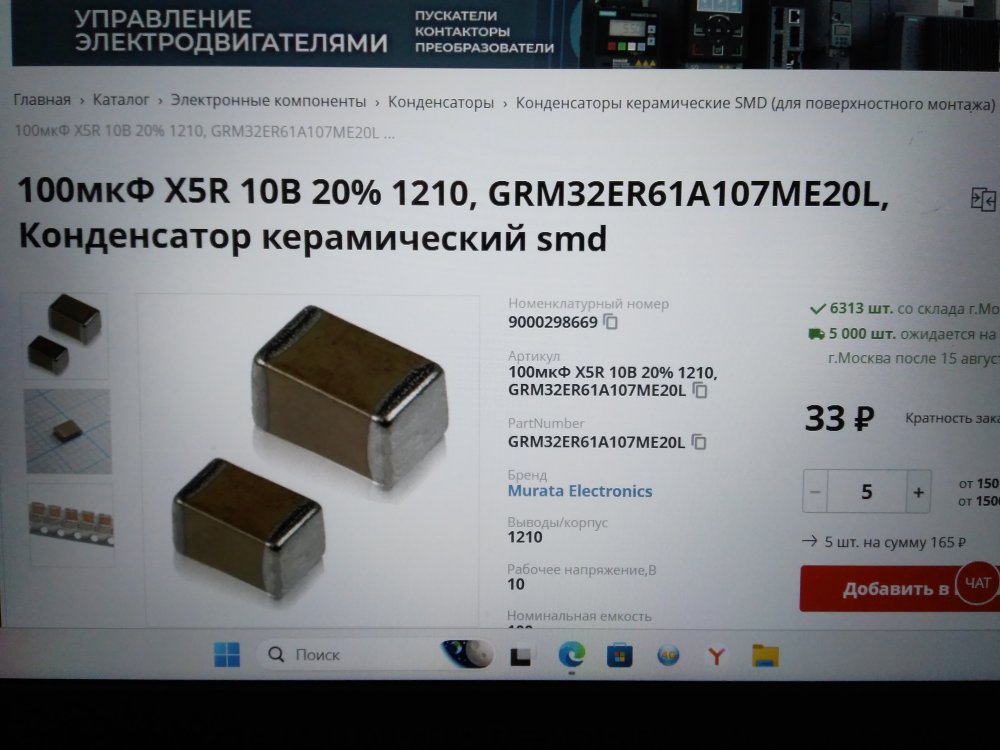

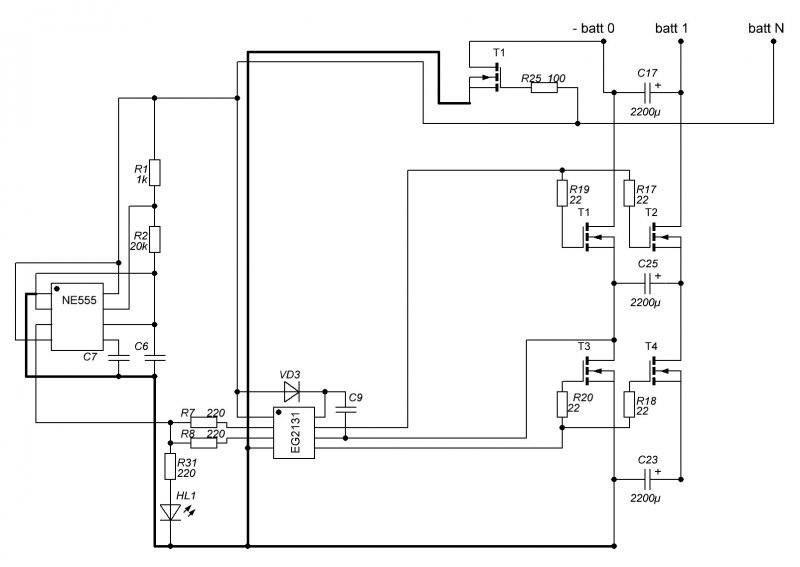

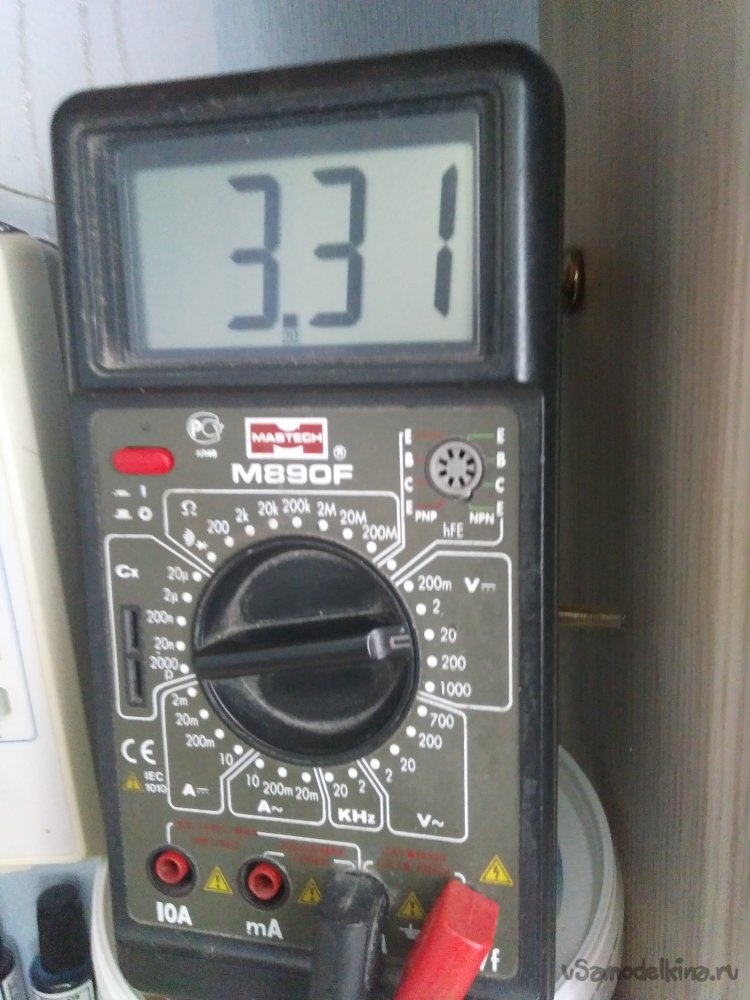

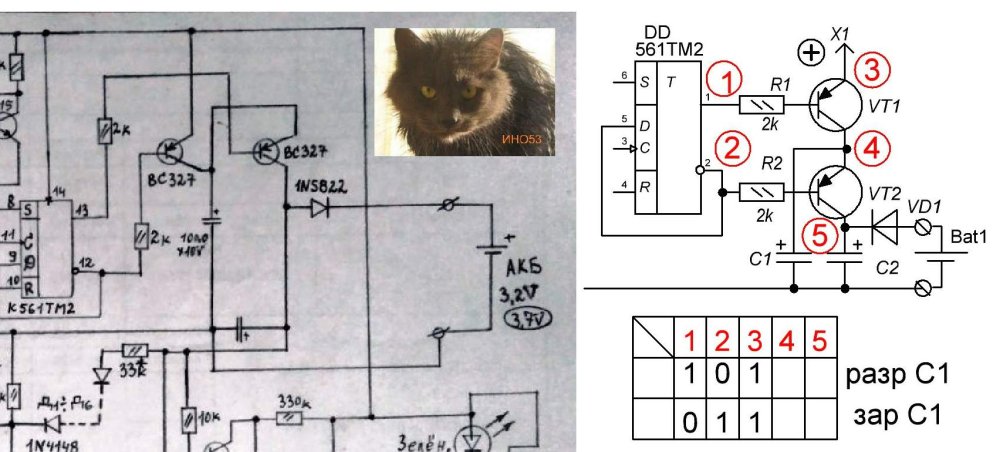

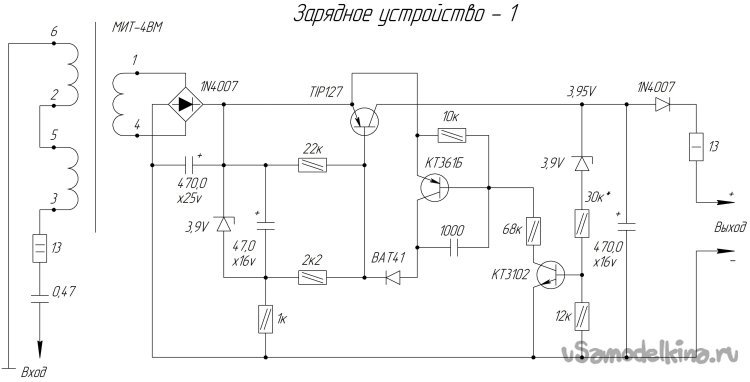

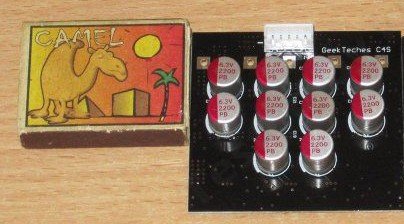

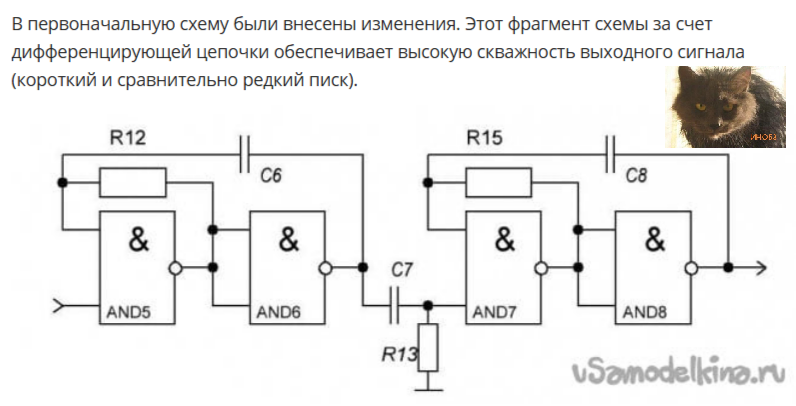

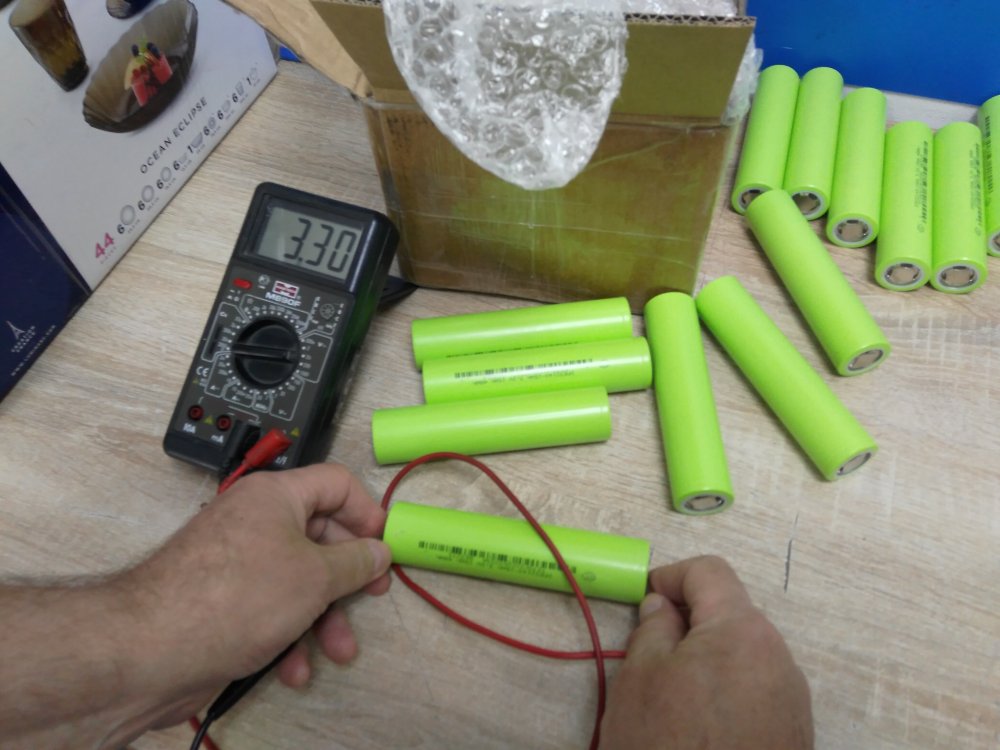

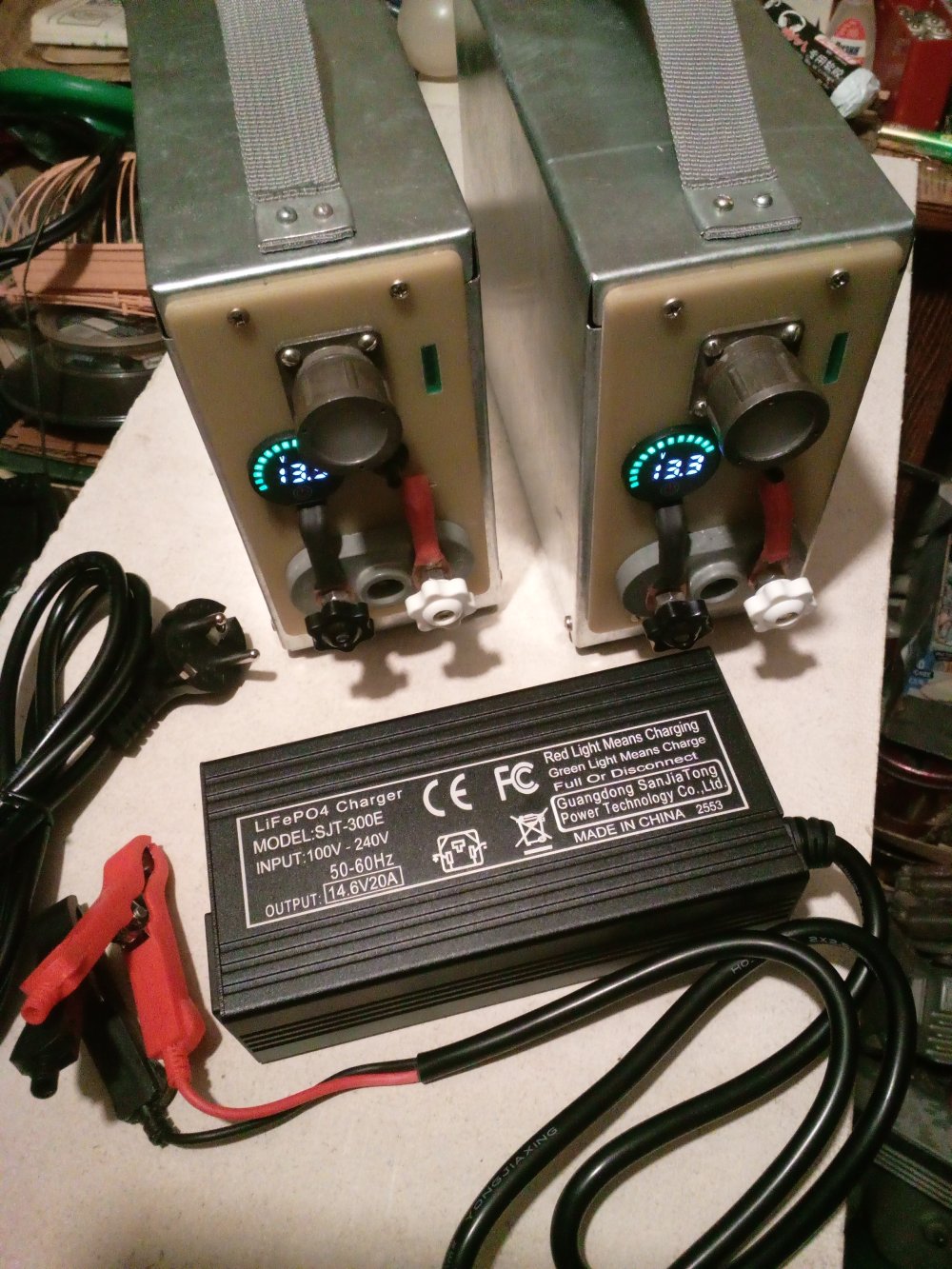

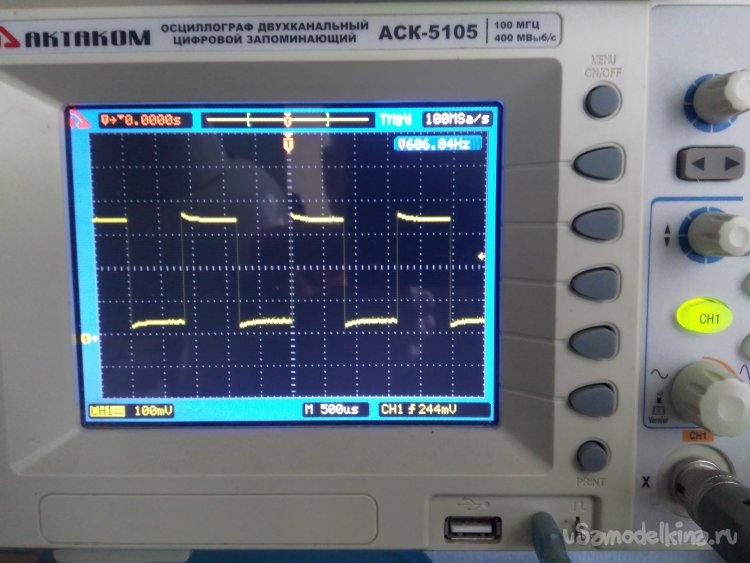

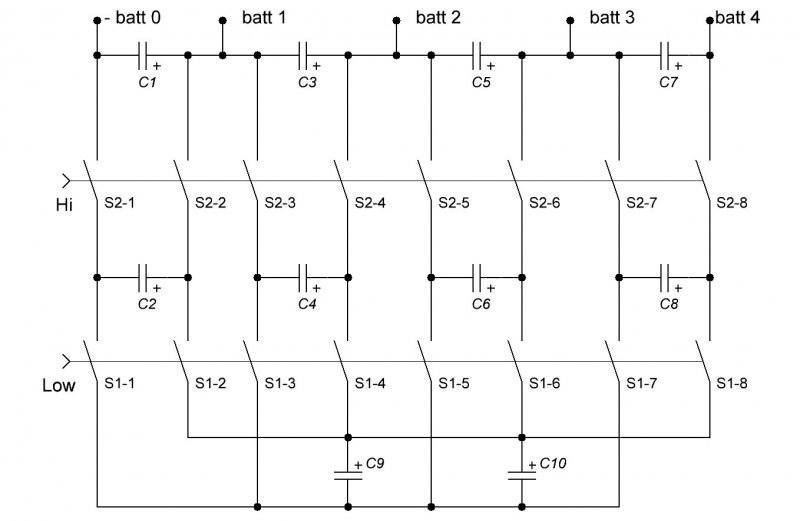

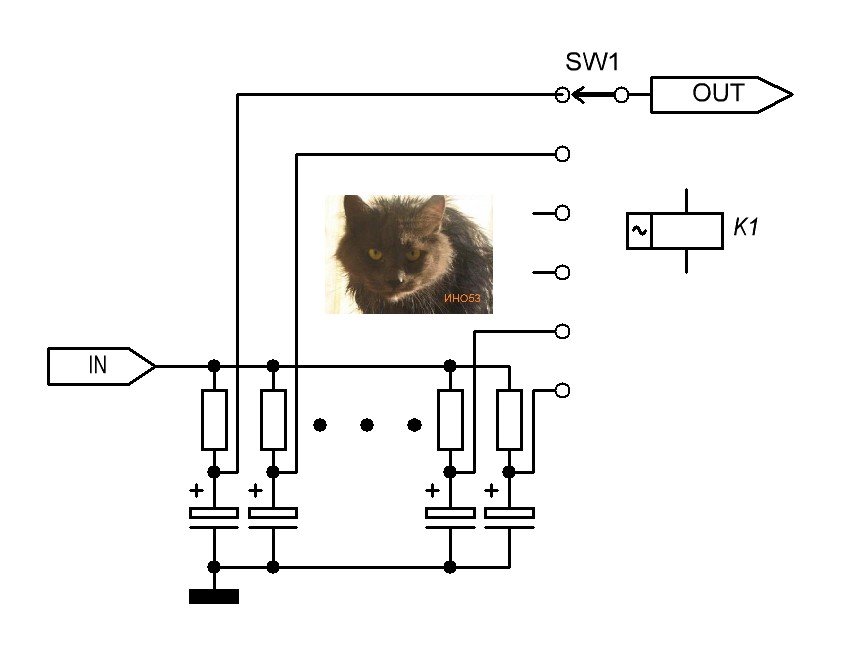

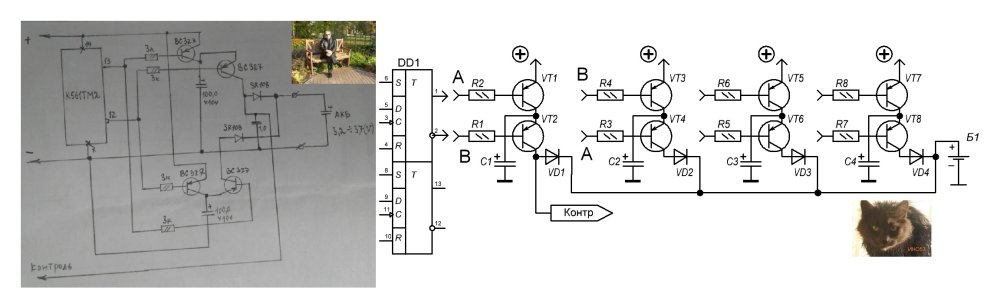

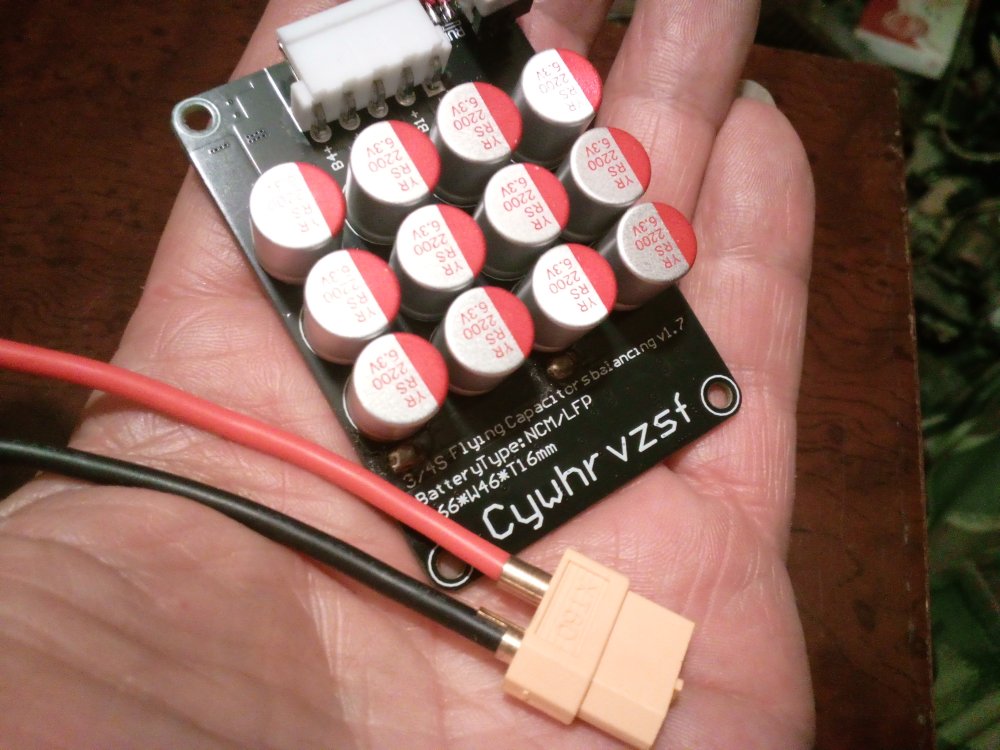

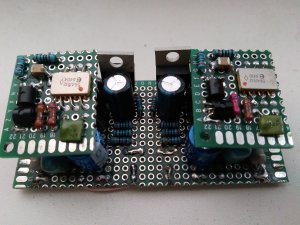

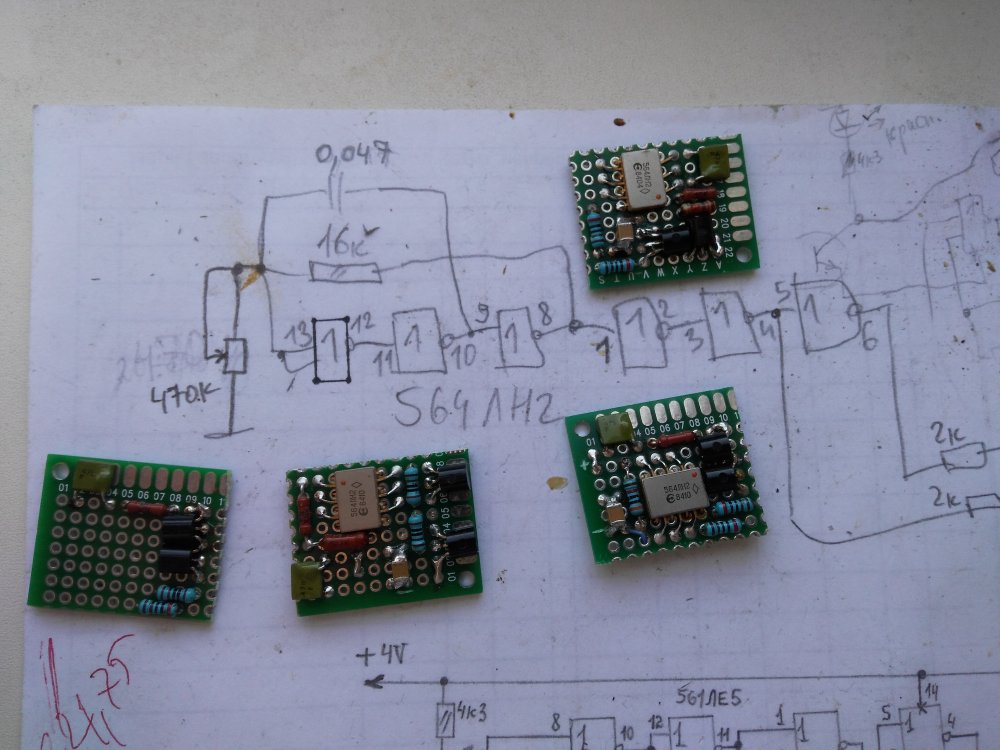

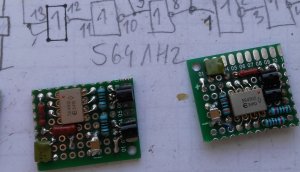

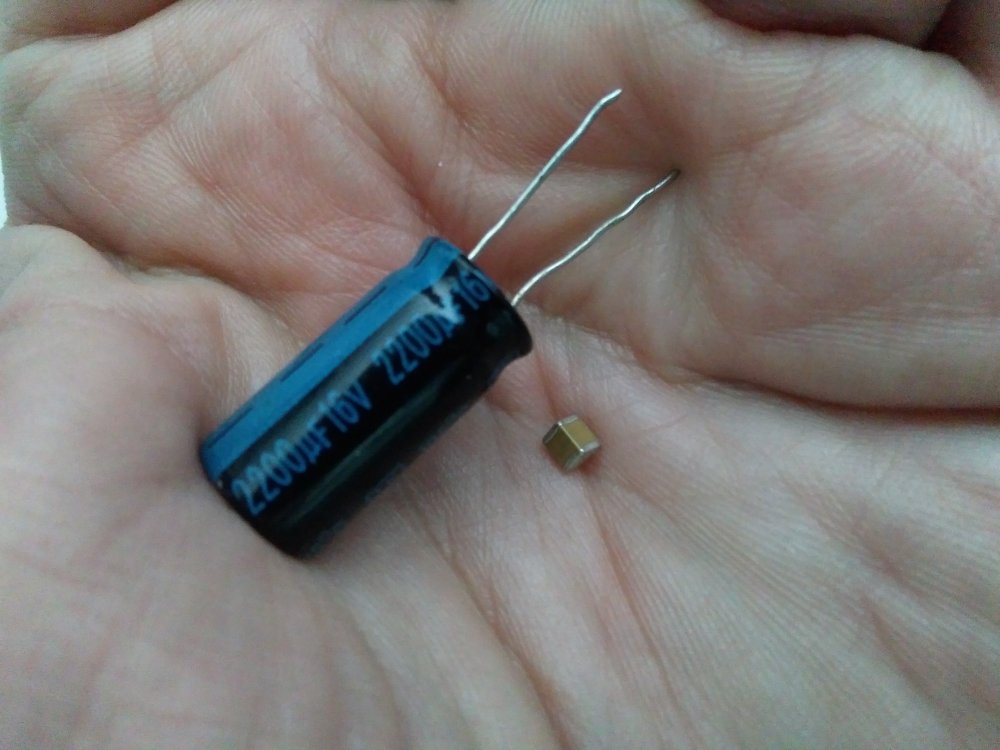

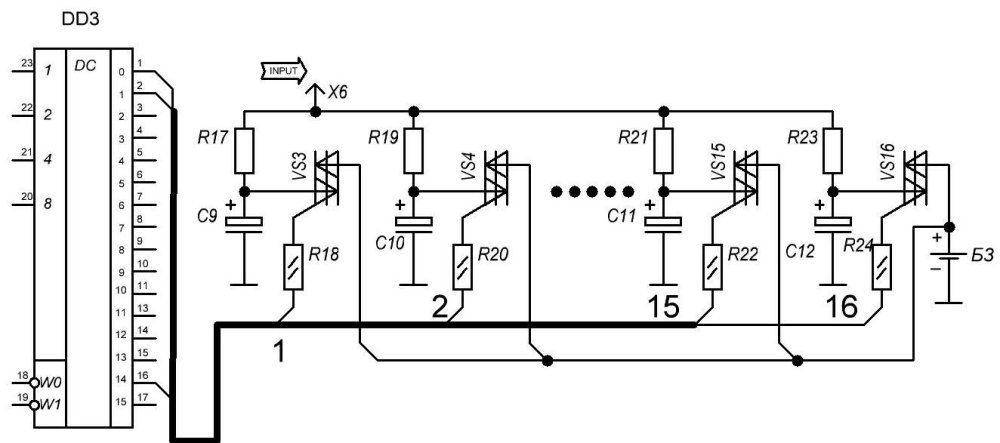

    Всех приветствую! krutoy Сегодня закончил разработку очень эффективной электронной схемы. Сам себе задаю вопрос. Как я это делаю? scratch Вам всем лучше этого не знать. Дело в том, как у нас говорили в СССР-овские времена: тут без пузыря, трудно будет понять и разобраться. Хотя, agree пожалуй рискнём. Идея этой придуманной схемы, родилась после обсуждения публикации - "Сверх" Накопитель энергии. Изготовленные и используемые устройства ЗУ-2, по некоторым параметрам не совершенны. Так к примеру, начальный ток заряда разряженного аккумулятора, очень велик и это приводит к нежелательным тепловым потерям. А они, как вы понимаете, на фиг никому не нужны. Поэтому, чтобы вообще исключить эти ненужные потери, umnik ко мне пришла, cray  и не ушла идея импульсного заряда аккумулятора. Импульс заряда создаётся заряженным конденсатором 100 мкФ.. Этот конденсатор, через транзисторные ключи, будет заряжаться от источника питания схемы и разряжаться на аккумуляторе. Вот эскиз принципиальной схемы зарядного устройства (ЗУ-3).  Всю эту схему я спаял навесным монтажом, настроил и убедился в её эффективной работе. Теперь можно подумать о заказе печатных плат.Вместо аккумулятора, я использовал параллельно соединённые 10шт. конденсаторов по 10000 мкФ. Это необходимо было сделать для удобства настройки всей схемы. На микросхеме К561ТМ2 собран генератор с симметричным выходом. Он подаёт сигналы на транзисторные ключи ВС327. С прямого выхода, сигнал открывает ключ и заряжает конденсатор, а с инверсного выхода, сигнал поданный на ключ, открывает его и передаёт заряд конденсатора через диод 1N5822 к аккумулятору.  Сигнал с выхода генератора выглядит вот так. Обычный меандр с частотой 606 Герц.При достижении необходимых значений напряжений на аккумуляторе (в моём случае на электролитических конденсаторах), вступает в работу схема контроля. При заряде, т.е. накоплении энергии в заряжаемой батарее, зелёный светодиод периодически загорается. При достижении значения напряжения 3.31 Вольт, что соответствует состоянию полного заряда литиевого АКБ, зелёный светодиод просто горит и сигнализирует об окончании процесса заряда батареи. При коротком замыкании батареи, зелёный светодиод гаснет, а красный загорается. Вот такая диагностика всего процесса. yes В качестве источника питания, я использовал свой разработанный ранее блок питания, На вход микросхемы LM317, подаю 7 Вольт, с выхода стабилизатора получил 3,48 Вольта.  Чем занимательна разработанная схема? Дело в том, что она позволяет зарядить литиевые аккумуляторы от обычной батареи "Крона". О как! popcorn
