Привет, Друзья! Предлагаю вашему вниманию новый, улучшенный вариант имитатора нагрузки для блоков питания USB. Опубликованный мною ранее имитатор имел ряд недостатков. Его ток потребления был значительно меньше предусмотренного для таких блоков питания, также отсутствовала возможность контроля выходного напряжения под нагрузкой.

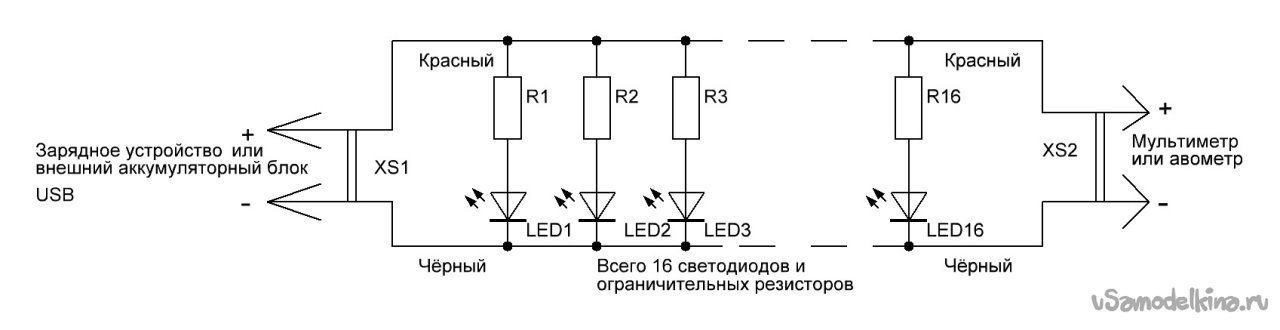

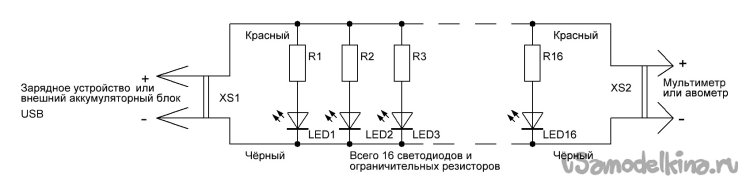

Вот схема нового имитатора:

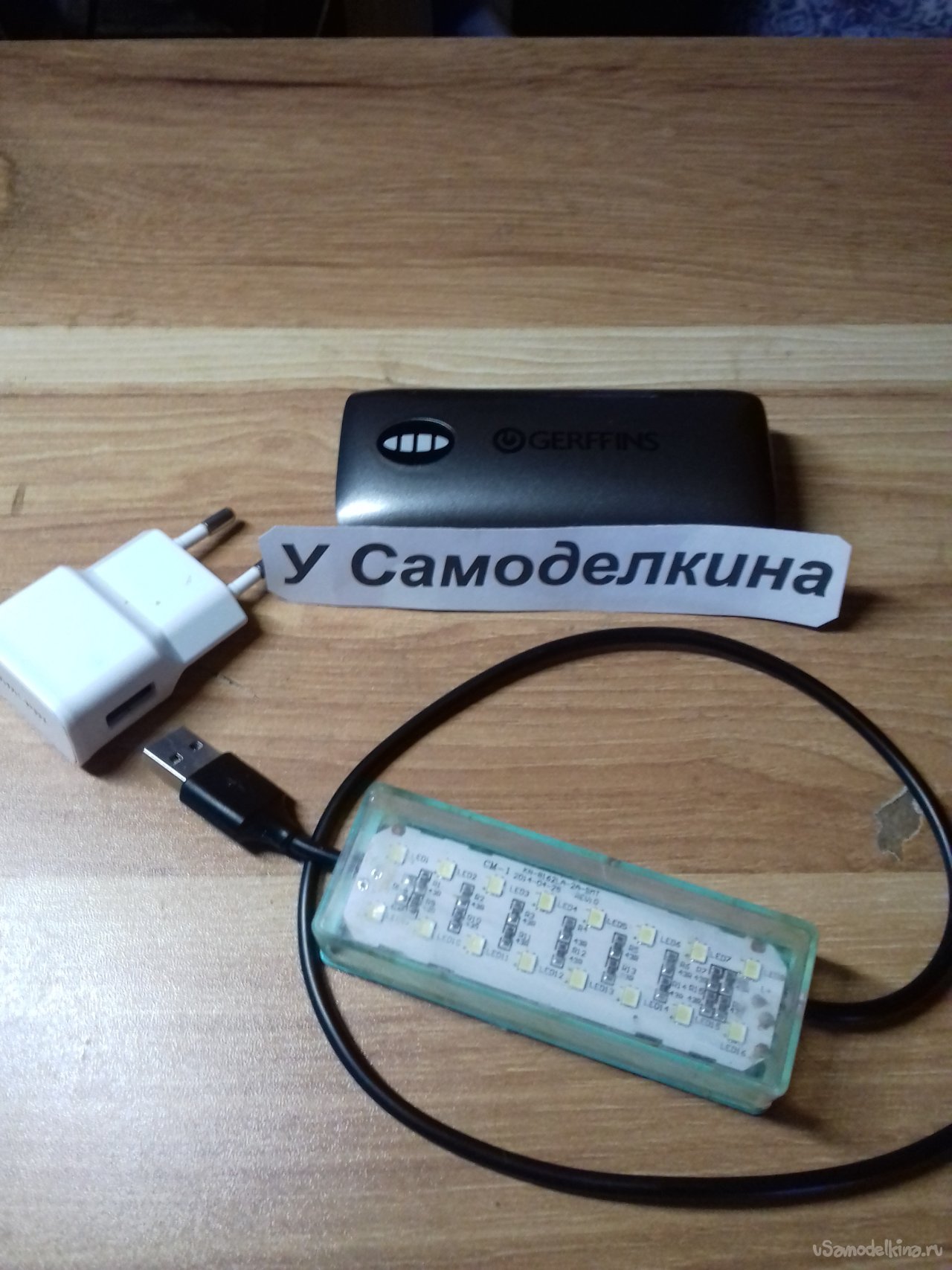

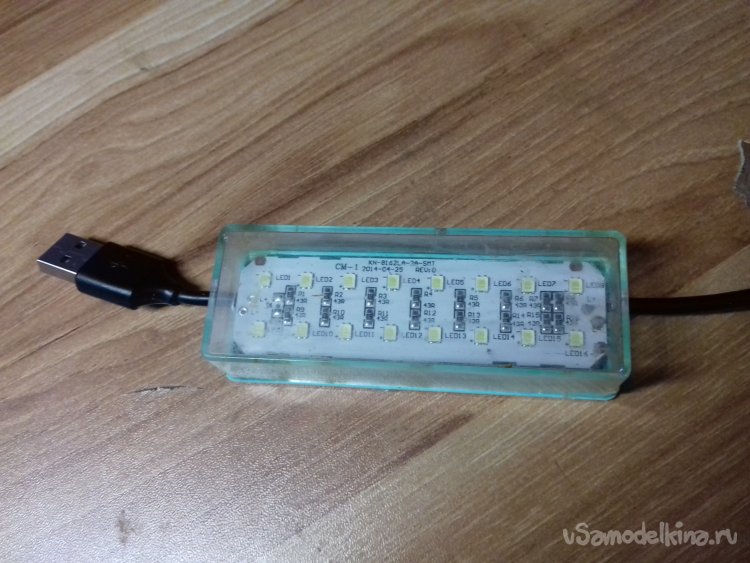

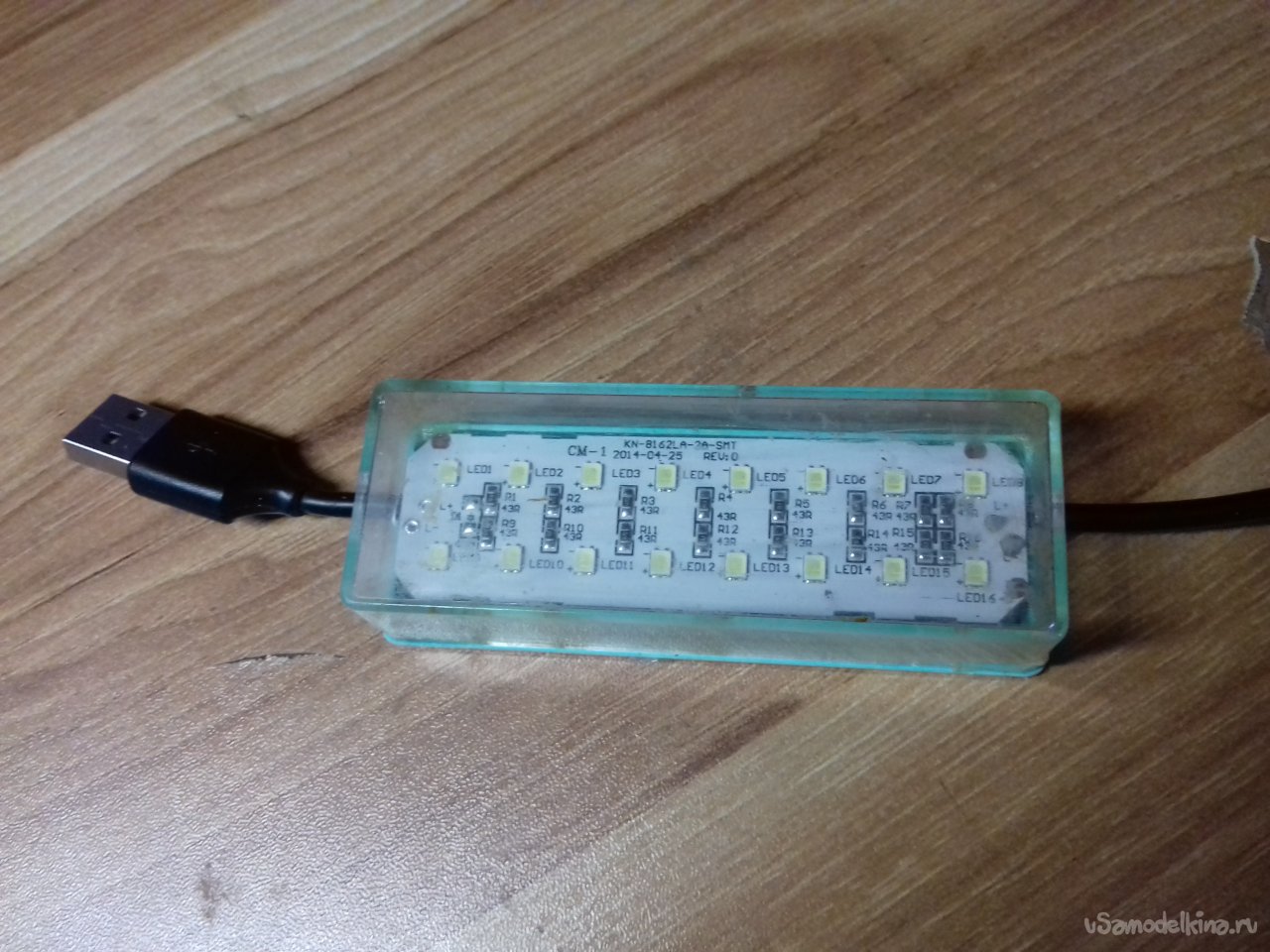

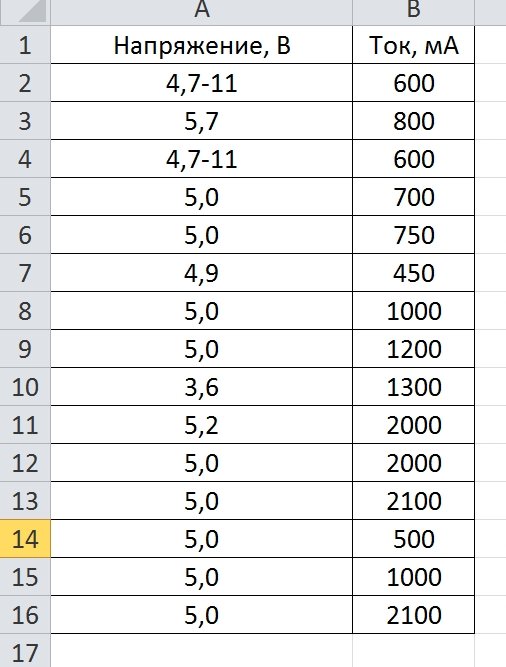

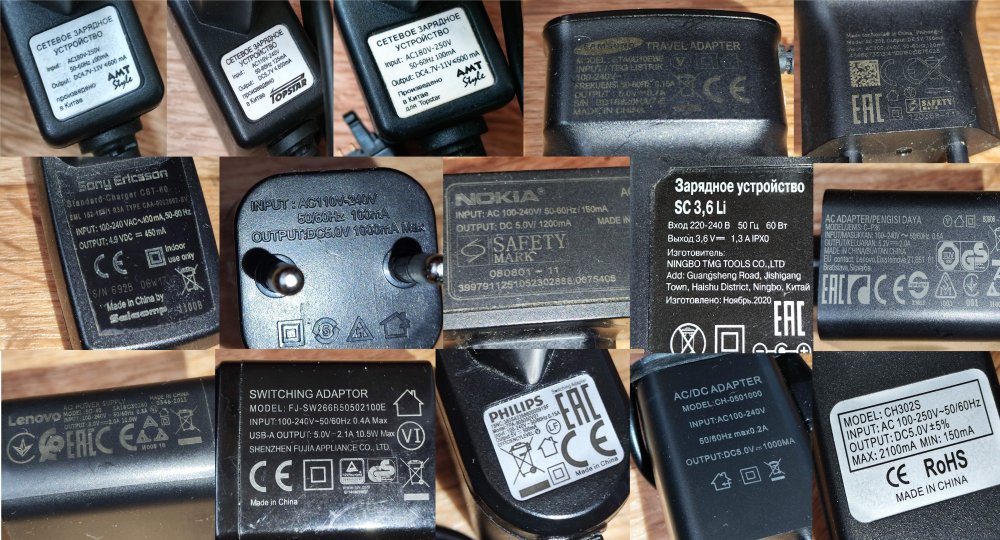

В качестве нагрузки я использовал готовую панель из 16 светодиодов и 16 ограничительных резисторов, взятую от испорченного фонаря. Её ток потребления при напряжении питания от USB (5 Вольт) составляет 0,45 Ампер, что соответствует стандартному току зарядки мобильных телефонов и прочих гаджетов.

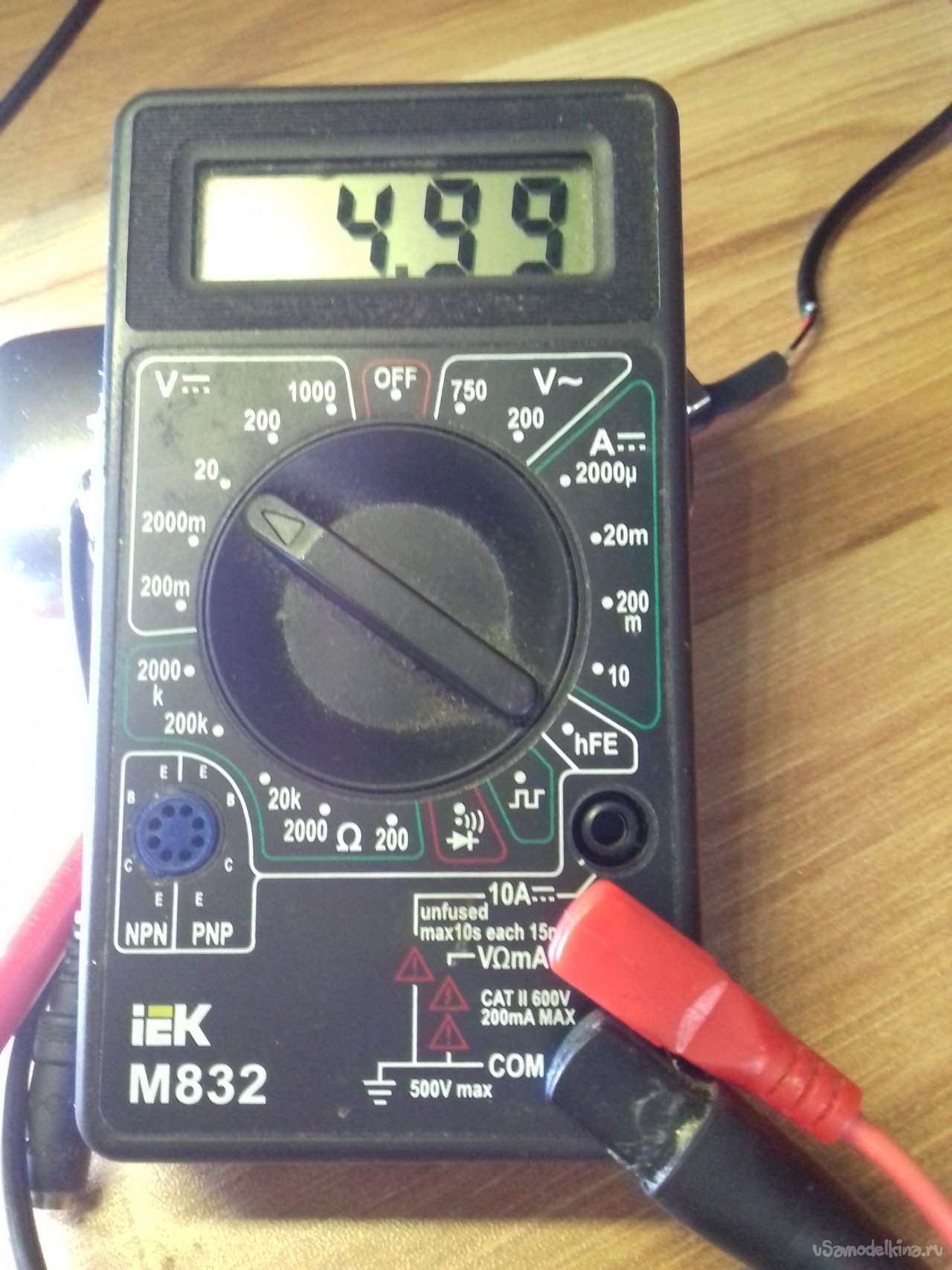

К проверяемому блоку питания имитатор нагрузки подключается при помощи короткого шнура со стандартным разъемом USB (XS1). С имитатора выходит более длинный шнур с двумя зажимами «крокодил» (XS2) , к которым подключается мультиметр или авометр для контроля напряжения без нагрузки и под нагрузкой в процессе работы блока питания (зарядного устройства).

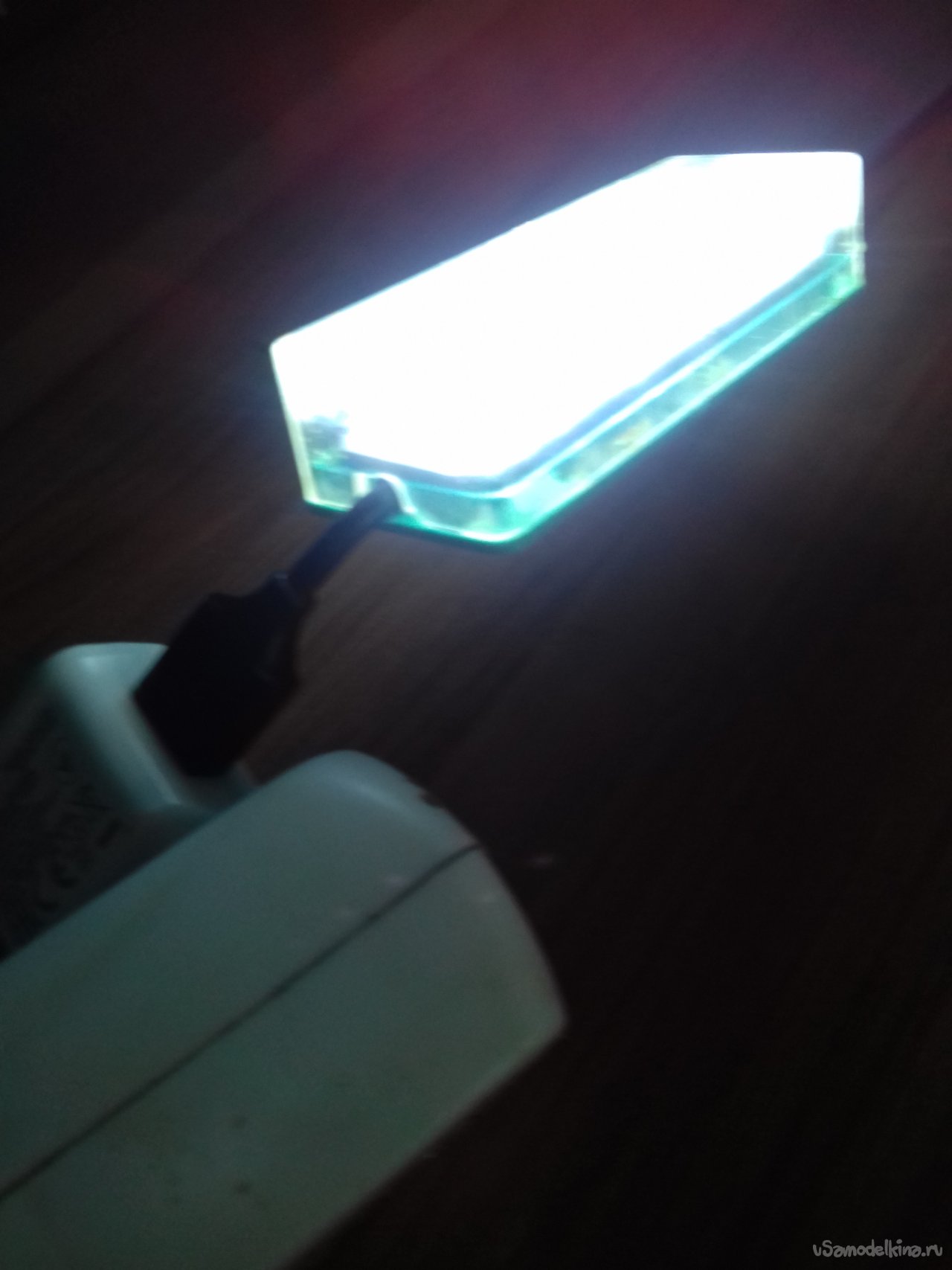

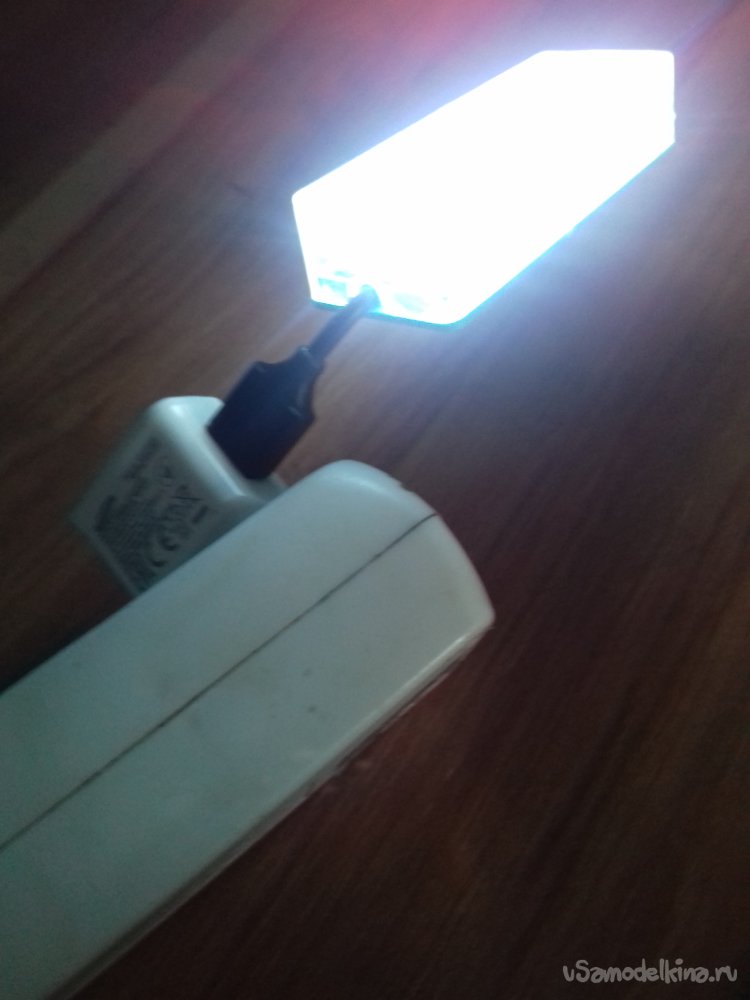

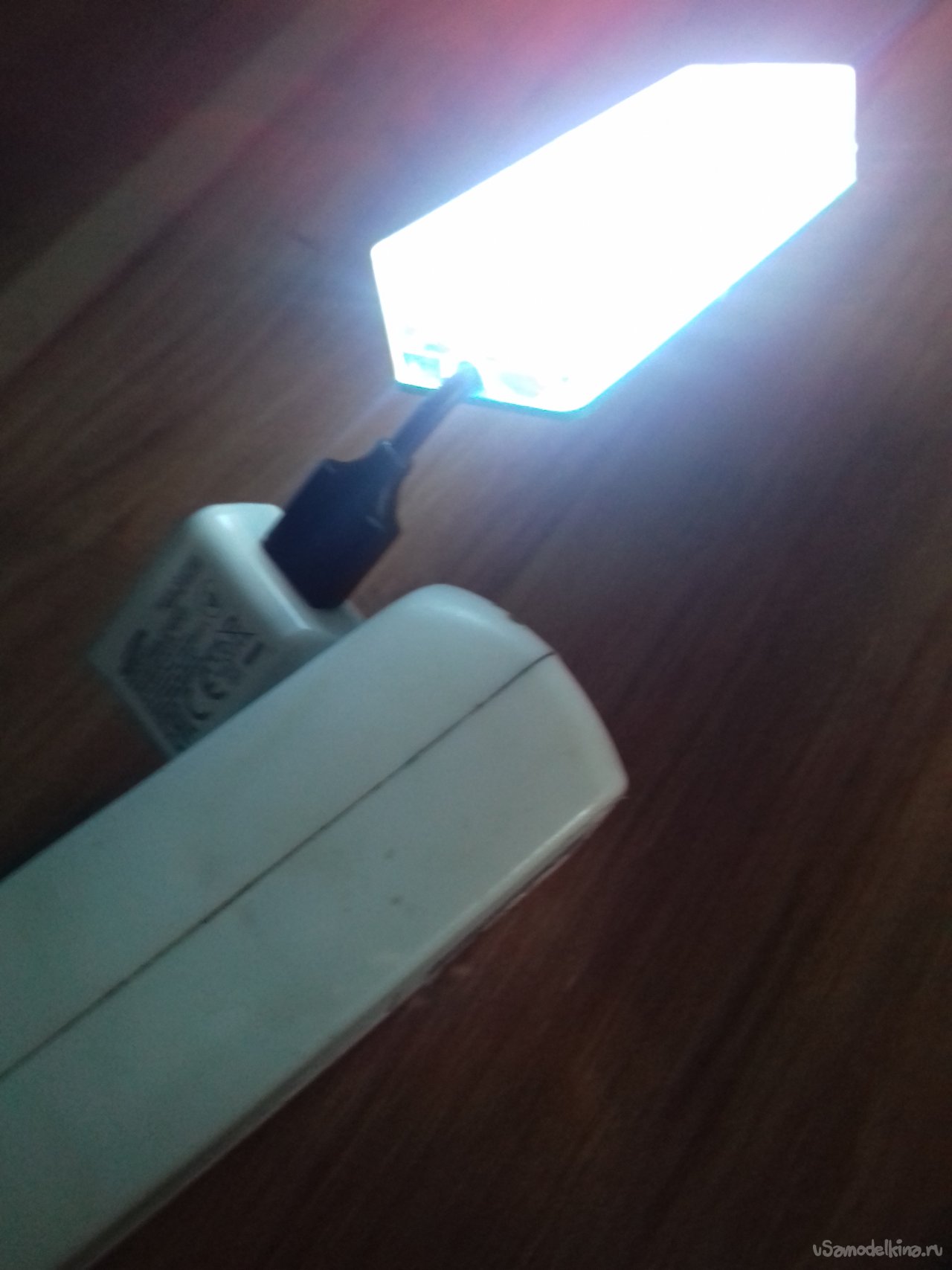

Индикация работы устройства осуществляется шестнадцатью светодиодами (VD1-VD16), что может использоваться также в качестве довольно мощного светильника.
Для сборки устройства были использованы детали и материалы: панель со светодиодами от испорченного фонаря, корпус, кабель USB, два зажима «крокодил», монтажный провод, термоусаживаемая трубка, термоклей, припой, канифоль.
Инструменты: мультиметр, кусачки, пинцет, канцелярский нож, паяльник, термопистолет.
Спасибо за внимание, буду рад вашим комментариям, вопросам и пожеланиям по улучшению данной конструкции.
С уважением, R555.
