    Простая FM-антенна для радио (из фольги)



    Всем привет, купил недорогое китайское радио на всякий пожарный случай. В деревне оно не принимает, разве что если залезть высоко на дерево, ну или найти "волшебное место". В интернете была найдена простая антенна из фольги, решил попробовать. На видео есть испытания. Цепляется это дело прямо на штатную антенну, она должна быть в сложенном виде, наличие гнезда не обязательно. Перейдем к изготовлению!

    Материалы и инструменты:

    Список материалов:
    - бумажка А4;
    - фольга кухонная или другая;
    - кусок кабеля (у меня на 75 оМ);
    - кусок ДВП для основы.

    Список инструментов:
    - степплер;
    - скотч;
    - клей;
    - ножницы;
    - карандаш, угольник.

    Процесс изготовления самоделки:

    Шаг первый. Чертеж
    При помощи угольника чертим на бумаге квадрат, он у меня 150Х150 мм, а ширина рамки около 18 мм. Ну а далее этот квадрат вырезаем ножницами.
    Простая FM-антенна для радио (из фольги)




    Шаг второй. Рамка из фольги
    При помощи очень острого лезвия и линейки вырезаем также квадрат из фольги, по бумажному шаблону. Вырезав лезвием внутреннюю часть бумаги, приклеиваем готовую бумажную рамку к фольге. В завершении останется аккуратно лезвием вырезать внутреннюю часть фольги.







    Шаг третий. Основа
    Приклеиваем готовую рамку к основе, у меня это ДВП. Материал плох тем, что боится влаги, но у меня антенна "подкрышная", прямого попадания влаги на нее не планируется. Хорошо приклеиваем контур скотчем, все готово, можно подключать.



    Шаг четвертый. Подключение и испытания
    Залудил центральную жилу и зачистил наждачкой. Кабель прикрепил тремя скобами при помощи степплера. Под центральный контакт была сделана своего рода "подушка" из фольги, и сверху все это было хорошо заклеено и приглажено.

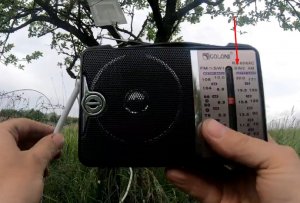

    Антенна готова, можно испытывать, подключаемый кончик также можно залудить для лучшего контакта. Испытания можно видеть на видео. Хорошо принимает FM, а также появилось много каналов в диапазоне SW2, но там все на непонятном языке...
    Пробовал забивать в землю стальной колышек и подключал к нему оплетку в качестве заземления. Усиление есть, но небольшое, пришел к выводу, что это не обязательно.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Антенна Радио FM

    Узконаправленная антенна для Wi-Fi

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.5
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.83 из 10 (голосов: 6 / История оценок)

    Добавить комментарий

    26 комментариев
    ino53
    Цитата: Korolev


    Не нашел, была где-то картинка, по смыслу похожая, но там провод от  клеммы "Земля" шел в кадку с фикусом. Хотел feonor12 показать... smile

    Korolev
    ino53,
    после двоеточия жми Enter, а после фото вставляй

    Спасибо, учту!  friends

    Недалеко, км так 25, живут два брата, мужики лет за 40, буйнопомешанные на антеннах.

    smile

    ino53
    Цитата: Korolev
    Существует даже отдельный класс антенн-бабочек:

    Недалеко, км так 25, живут два брата, мужики лет за 40, буйнопомешанные на антеннах. Какое там антенное хозяйство, ПВО позавидует, сфоткать бы да Димычу показать...

    Korolev, после двоеточия жми Enter, а после фото вставляй. smile
    Korolev
    ino53,
    Опять же, радиоволны - они ведь женского пола? - красоту любят, шибчей прибегут...

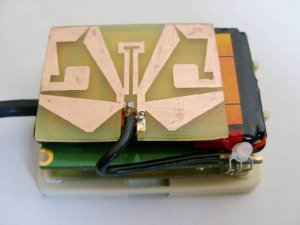

    Существует даже отдельный класс антенн-бабочек:

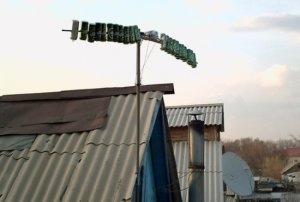

    Не путать с антеннами-баночками:

    smile

    ino53
    Цитата: Dmitrij
    таких красивых с бабочками антенн точно не было

    Опять же, радиоволны - они ведь женского пола? - красоту любят, шибчей прибегут... smile

    Korolev
    Dmitrij,
    та ладно, таких красивых с бабочками антенн точно не было

    Бабочки значительно расширяют диаграмму направленности и улучшают согласование полотна антенны с кабелем по волновому сопротивлению. Добротность контура в значительной степени зависит от количества бабочек. yes  smile

    Dmitrij Автор
    Цитата: Pronin
    А раньше на конце делали "метелочку". Вседиапазонную. А теперь вишь "квадрат" вседиапазонный Народное творчество не знаит границ.


    та ладно, таких красивых с бабочками антенн точно не было

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    ino53
    Цитата: Pronin
    А раньше на конце делали "метелочку". Вседиапазонную.


    Было такое... Заливали свинец в изолятор, доступно и весело...

    Vasilisk -66
    Pronin,  точно. правильно говоришь. была "метёлочка"



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Pronin

    А раньше на конце делали "метелочку". Вседиапазонную. А теперь вишь "квадрат" вседиапазонный xaxa Народное творчество не знаит границ.

    Vasilisk -66
    ino53, раньше телескопические антены из латунной трубки делали, кстати тоже хромированной. а сейчас все экономят делают из железа. сейчас даже выводы радиодетелей из железа сделаны. вот и качество. и прием соответственный.



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    ino53
    Цитата: Dmitrij
    уу, если сталь канает, творчеству нет пердела

    У телескопической антенны покрытие - хром, у него эл. параметры вряд ли намного лучше, чем у жалязяки (сталь - это что такое?) А вот насчет какчества поверхности - х.з. pardon Вот если ляментий взять, трубки... Только зачем, работает ведь уже. smile

    Vasilisk -66
    Dmitrij, телек и от двух пивных банок работать будет.



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Dmitrij Автор
    Цитата: Vasilisk -66
    ino53, я имею ввиду вместо фольги. сделать квадрат из медной проволоки.




    ну ширина полоски ж не зря дана такой какой дана

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Vasilisk -66
    ino53, я имею ввиду вместо фольги. сделать квадрат из медной проволоки.



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Dmitrij Автор
    Цитата: Валерий

    Гламурненько получилось. Фольга в цветочег!  xaxa

    А ты, Дим, оказывае6тся, нежная, утончённая натура, ценящая прекрасное!


    а вот ты совсем нет.. бабочек не узрел даже  nea

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Валерий

    Гламурненько получилось. Фольга в цветочег!  xaxa

    А ты, Дим, оказывае6тся, нежная, утончённая натура, ценящая прекрасное!

    Але нови ностра алис!
    Korolev
    Dmitrij,
    уу, если сталь канает, творчеству нет пердела

    Для твоих целей ещё как проканает, там поверхностные "микротоки", я бы даже сказал "поля", качество шлифовки поверхности влияет больше, чем сам материал полотна антенны.  yes

    Dmitrij Автор
    Korolev,


    уу, если сталь канает, творчеству нет пердела  xaxa

    Тут раньше стоял телек маленький, антенна была, на палке два железных круга вот так О-О и работал телек даже.

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    Dmitrij,
    Вытравить бы из текстолита... была бы весчь

    А в чём проблема-то? Сварил рамку из полосы, простой металл прокатит, шлифанул слегка, и прибил гвоздём к дереву повыше, без фанеры, прочности достаточно, парусность меньше.  yes

    Dmitrij Автор
    ino53,


    в скобках минимальный размер. Ну работает FM и диапазон SW2 - много мировых станций... разные языки, сильнее всего китайцы транслируют

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    ino53
    Цитата: Vasilisk -66
    кусок медной проволоки будет работать так же.

    Да, конечно, а всякие "двойные квадраты", "волновые каналы" - это выдумки вшивой интеллигенции...  xaxa

    Dmitrij, а что в источнике, откуда брал размеры, пишут про размеры в скобках? Это, КМК, для FM-2, 88...108 МГц. так вот у нас в этом диапазоне станций раза в 3...4 раза больше, чем в старом FM-1, 66...72 МГц. smile
    Dmitrij Автор
    Цитата: Vasilisk -66

    медь с алюминием гальваническая пара. со временем окислится. кусок медной проволоки будет работать так же.


    жила залужена, проволока не работает

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Vasilisk -66

    медь с алюминием гальваническая пара. со временем окислится. кусок медной проволоки будет работать так же.

    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Dmitrij Автор
    Цитата: ino53
    а то забросил на дерево какую то соплю


    моя сопля не на много лучше, но работает хорошо  laugh1  Вытравить бы из текстолита... была бы весчь

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    ino53

    Сделай и мне, а то забросил на дерево какую то соплю, страшнее атомной войны... pardon Вообще то надо было бы поизгаляться на предмет отличия природного явления "радио" от  предмета "радиоприемник"... smile
