    Весь инструмент от одного провода питания



    Здравствуйте друзья! Решил написать про переделку своего электроинструмента, вдруг кому будет полезно.
    Надоело всё время скручивать провода на электроинструментах? Провода постоянно путаются при работе с несколькими инструментами? Инструмент с проводами занимает много места при хранении?...

    Предлагаю идею для того, что бы решить все эти проблемы. Можно просто иметь один провод питания для всего электрического инструмента. Можно сделать ещё электрорулетку из катушки пылесоса, как её сделать показано в этом видео: https://youtu.be/Qd4hheXIrlY. Но для начала хватит и просто одного провода...

    Давайте посмотрим процесс в видео:



    Всё началось с того, что однажды на моей дрели перетёрся провод питания, ну я по старинке, не долго думая перемотал кабель синей изолентой, типо и так сойдёт. Ещё подумал, вот руки дойдут и полностью кабель поменяю! Но шло время и руки никак не доходили, а провода перетирались ещё на двух инструментах. Вот когда накопилось несколько "раненых" решил всё-таки взяться за переделку плотно. И решил не просто сменить провода питания, а кардинально избавиться от них! Но как кардинально, просто что бы на всех инструментах был один вход, под один и тот же провод. Проще говоря один кабель питания подходящий под весь электроинструмент.

    В самом начале хотел применить разъём ЕС-21 - обычный разъём, который применяют для бытовой техники и электроники. Но он что-то не внушал доверия, поэтому для своих целей выбрал авиационный двух-контактный разъём и штекер.

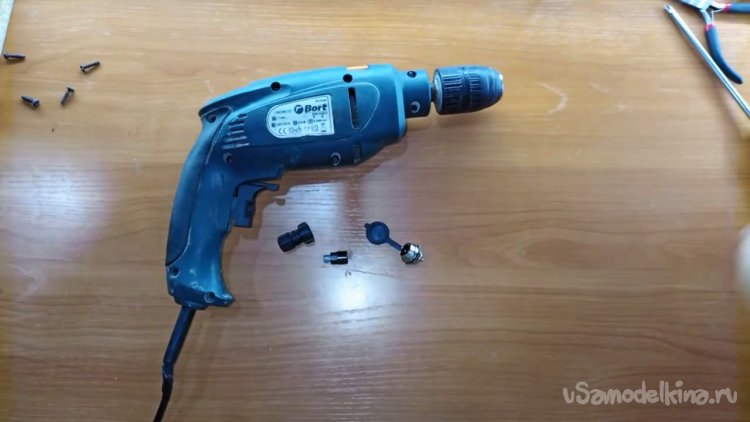

    Начал свой путь переделывания с моей многострадальной дрели Bort. Что только она не повидала в своей жизни, и плавала в растворе, и падала с лесов с высоты 3 метров, и кнопку менял... В общем пациент подходящий.

    Инструмент используемый в процессе:
    -отвёртка
    -паяльник
    -нож
    -кусачки
    -шуруповёрт
    -ступенчатое сверло
    Материалы:
    -авиационный разъём двух контактный "папа" "мама"
    -кембрики
    -припой
    -клей

    Шаг 1. Разборка дрели и подготовка отверстия под разъём.

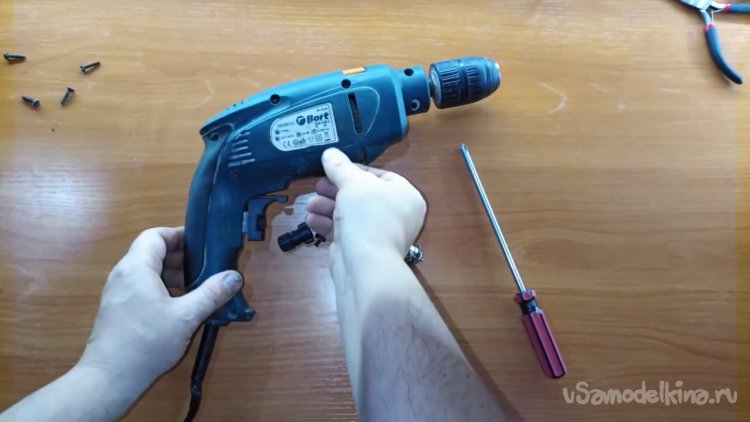

    Открутил все саморезы.

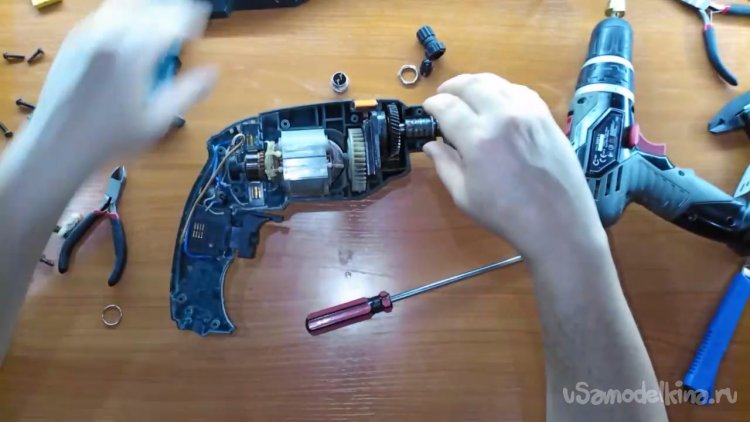

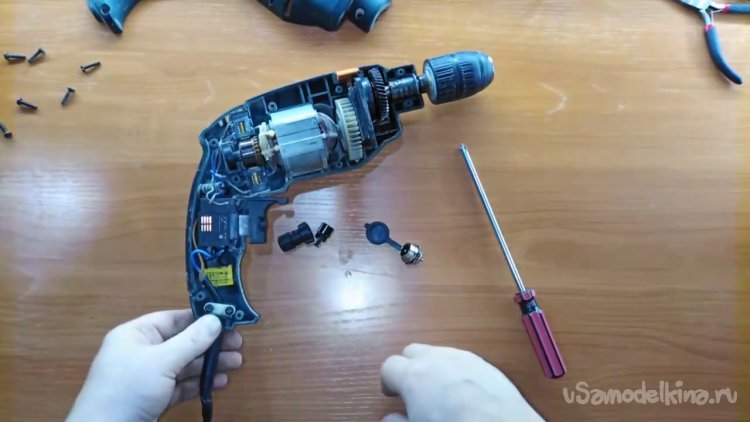

    Открыл корпус дрели.

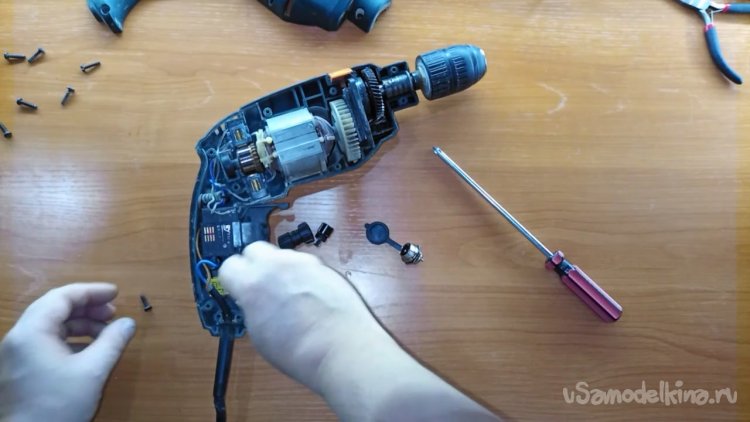

    Открутил прижимающую провод деталь.

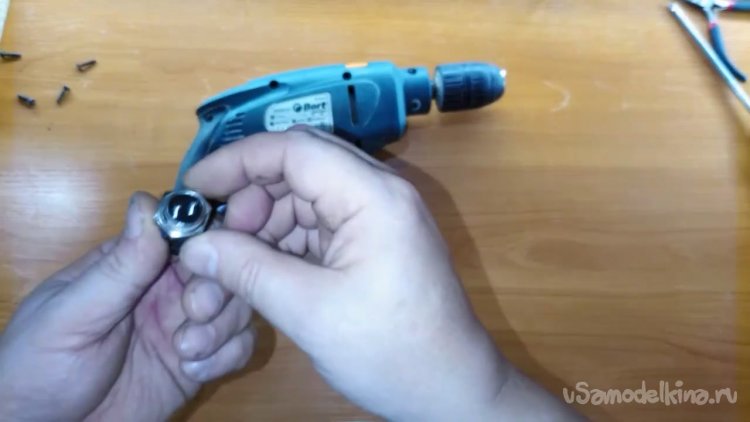

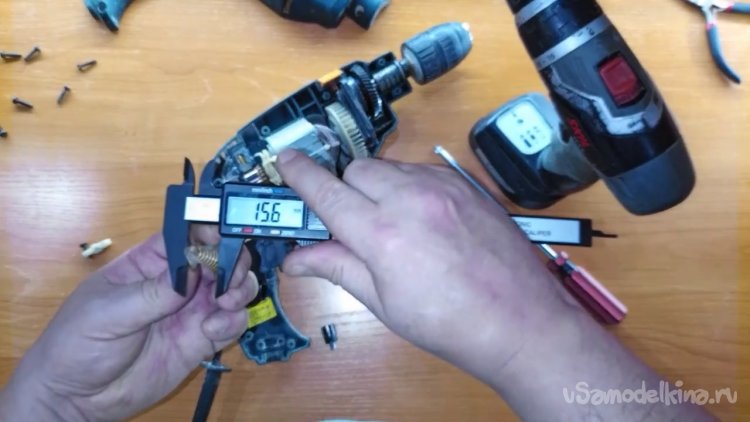

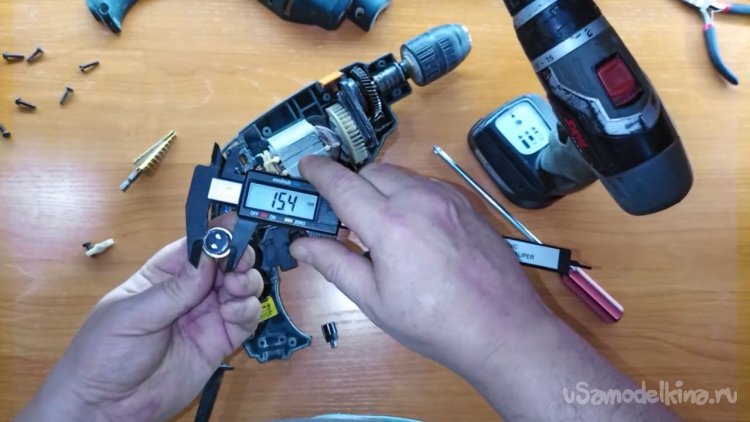

    Замерил диаметр авиационного разъёма штангенциркулем.


    Взял ступенчатое сверло, нашёл на нём подходящий диаметр ступени и запомнил.

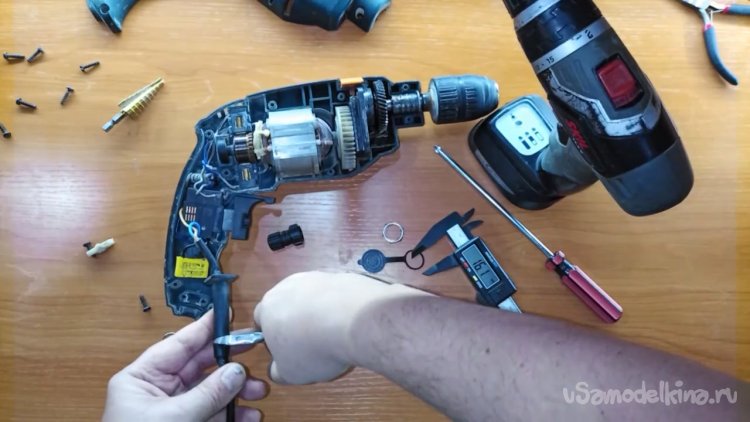

    Откусил кусачками лишний провод.

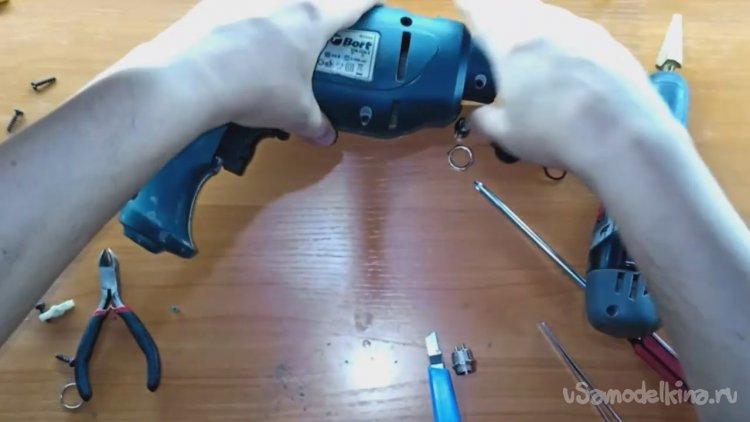

    Собрал дрель на несколько саморезов.

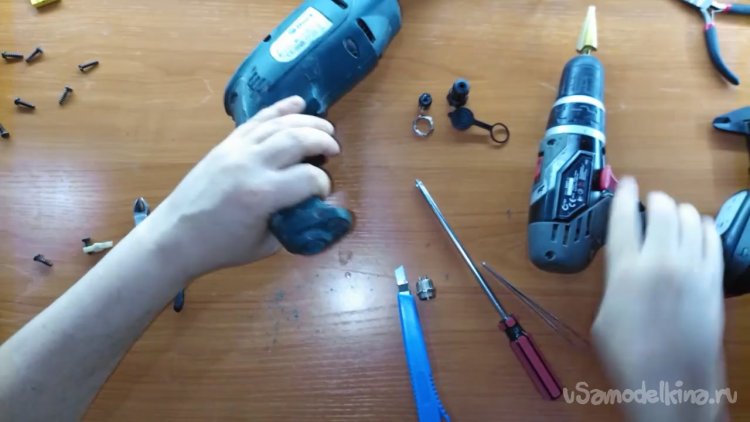

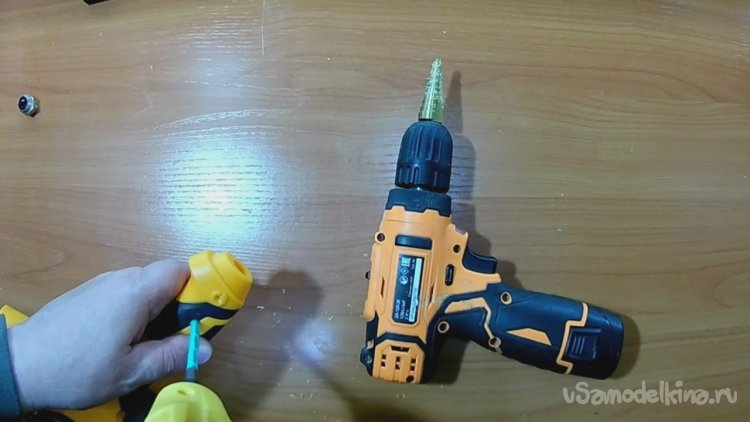

    Вставил в патрон шуруповёрта ступенчатое сверло.

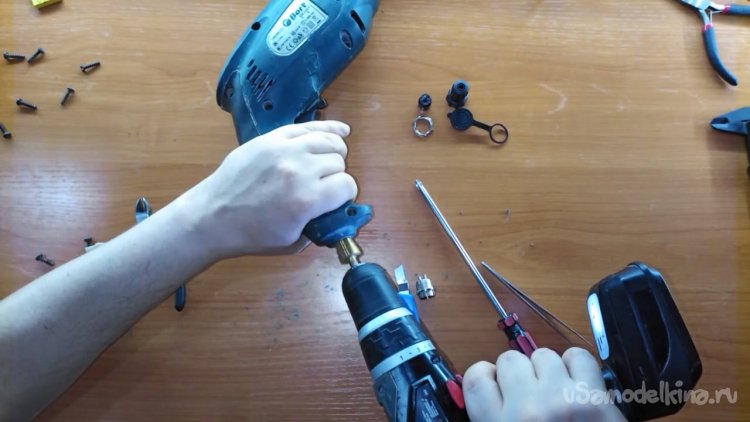

    И рассверлил отверстие под авиаразъём.


    Шаг 2. Установка разъёма.

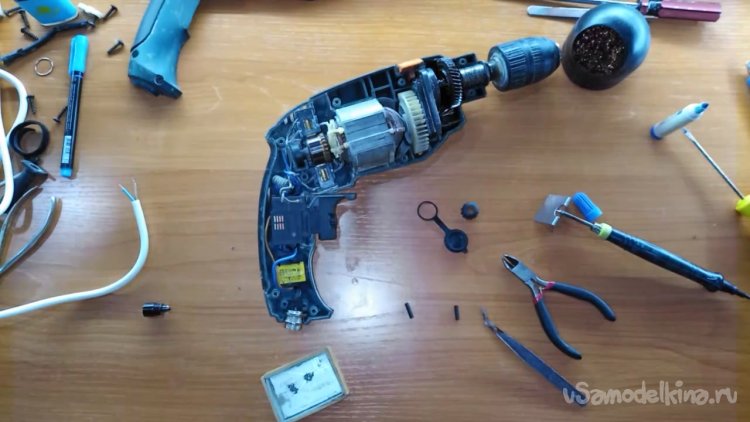

    После того, как высверлил отверстие нужного диаметра под разъём, открыл дрель, подготовил провода для пайки (зачистил, залудил, накинул кембрики).

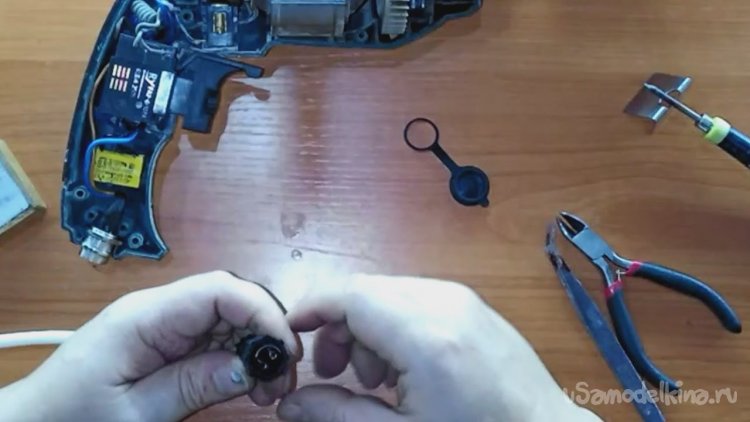

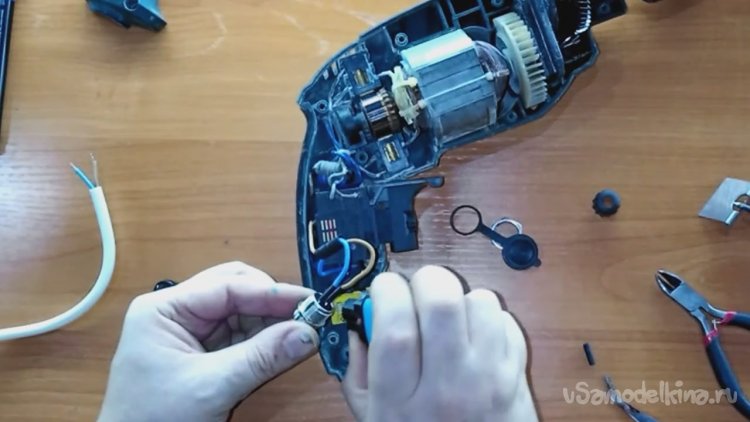

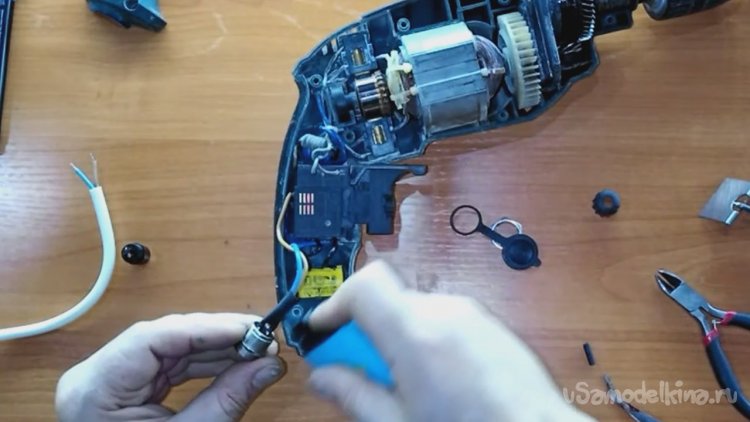

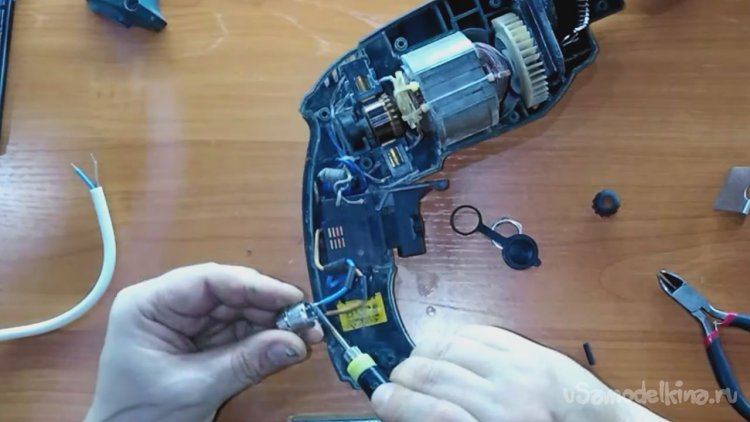

    Далее припаял провода питания к авиаразъёму.


    Накинул кембрики на контакты, зафиксировал с помощью зажигалки.


    Далее накинул большой кембрик и усадил его с помощью всё той же зажигалки.

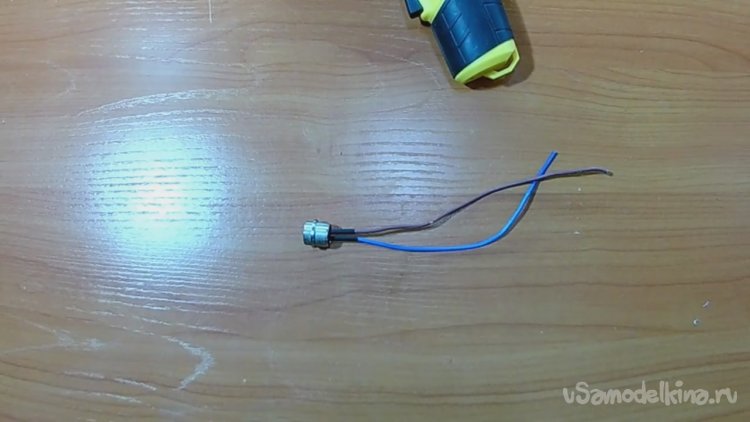

    Вот что получилось.


    Шаг 3. Пайка штекера к кабелю питания.
    Валялся в закромах длинный провод питания (2м) от какой-то бытовой техники, щас уже и не вспомню от какой именно, но он очень хороший свиду, его и решил применить. Зачистил и залудил концы проводов, продел корпус штекера на кабель, насадил кембрики и припаял штекр к проводам.

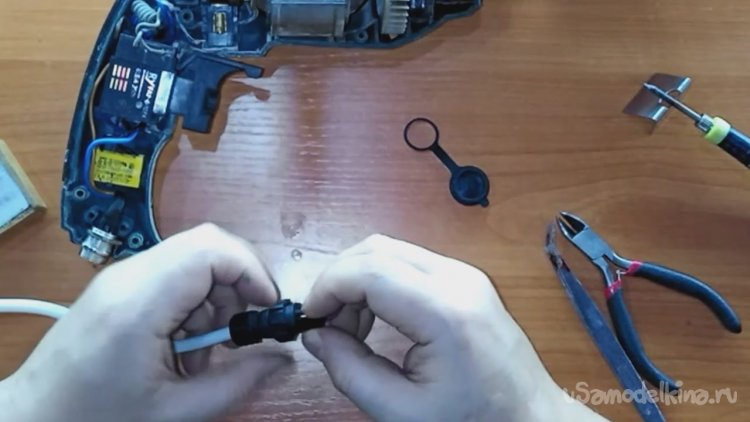

    Собрал корпус штекера.


    Ничего сложного, всё на месте.


    Шаг 4. Сборка и проверка на работоспособность.

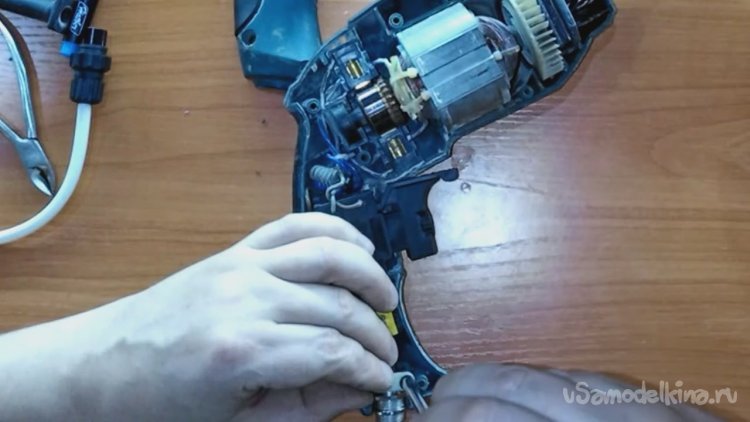

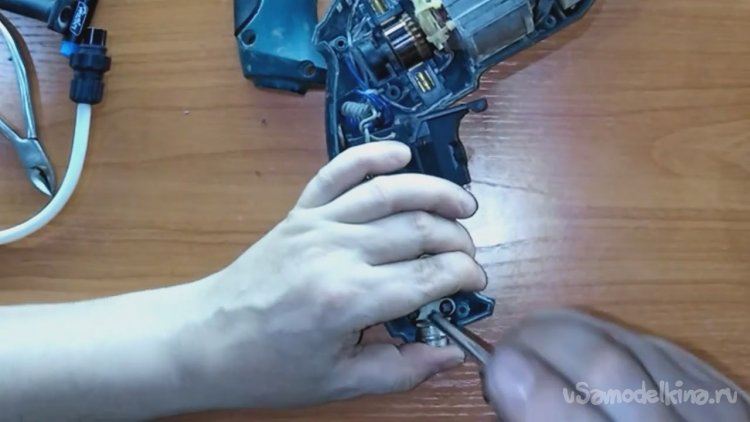

    Следующим этапом зафиксировал разъём и провода прижимной деталью на два самореза.


    Конструкция получилось жёсткой стопудово никуда не вылетит и не сдвинется.

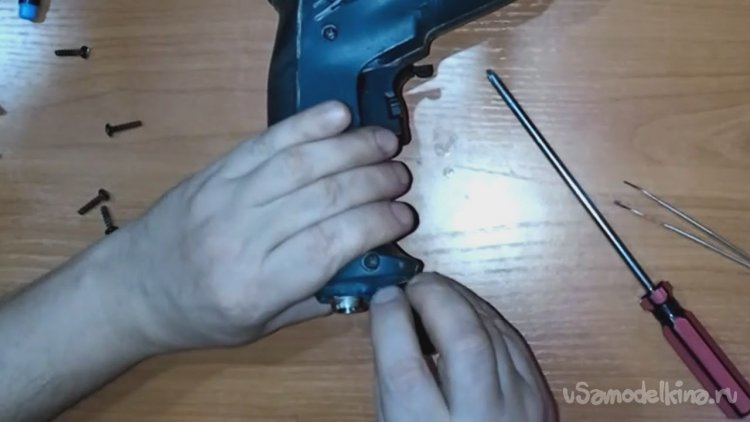

    Собираем дрель на все саморезы.



    Подключаем провод к питанию 220в.

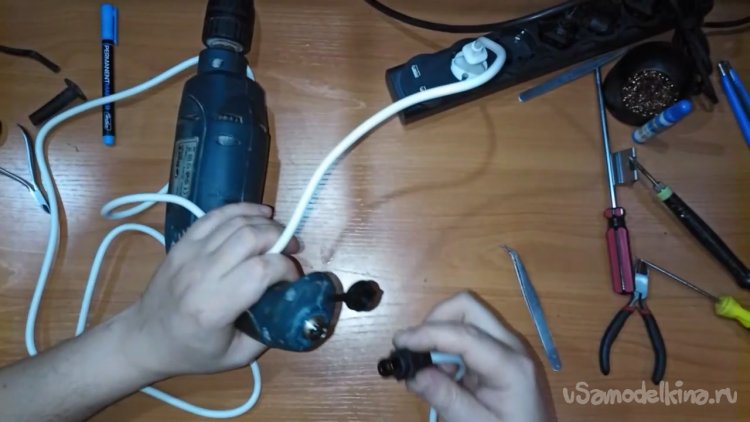

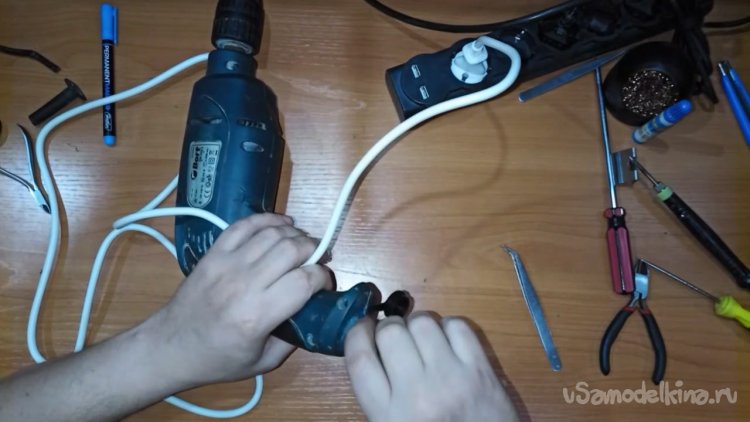

    Подключаем штекер к разъёму.

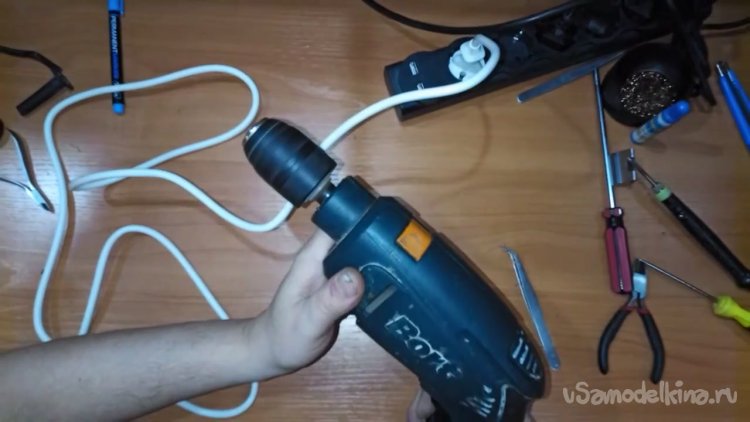

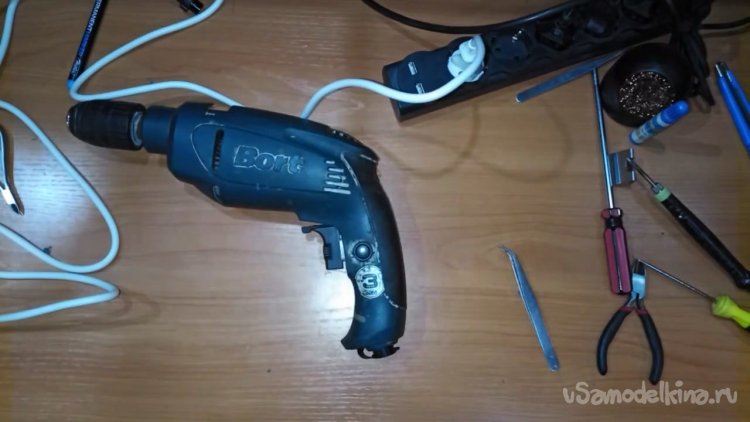

    Нажимаем на курок - всё работает, разъём в работе показал себя отлично, так как фиксация у него резьбовая, он никуда не отвалится точно.


    После замены разъёма на этой дрели прошло уже больше года, и поверьте дрель отработала на многих обьектах и до сих пор бодрая, как и разъём, который ни разу не подвёл.

    Вслед за заменой разъёма на дрели и продолжительных испытаниях решился заменить провода на всём своём электроинструменте.

    Следующим был лобзик.




    Шаг 1. Разборка лобзика.

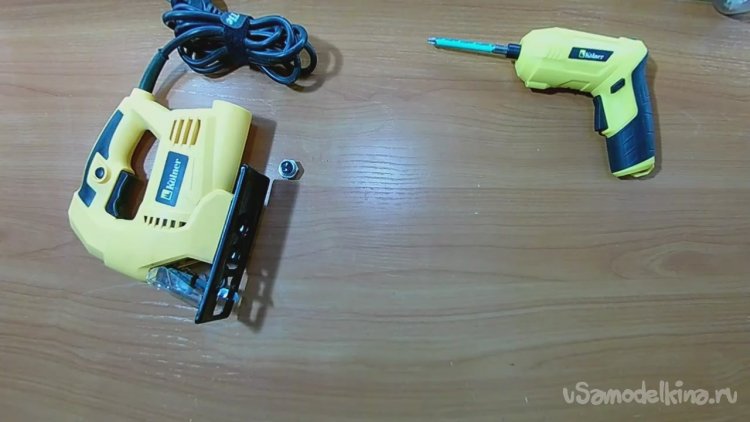

    Лобзик фирмы Kёlner приобретался в комплекте с вот такой отвёрткой по очень смешной цене. Поначалу даже страшновато было брать, но инструмент себя зарекомендовал хорошо, хоть звёзд с неба и не хватает, зато работает исправно. Для не сложных задач за глаза хватает.

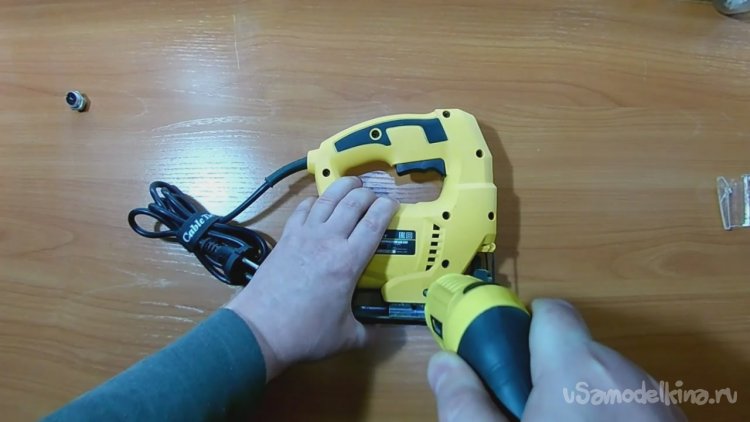

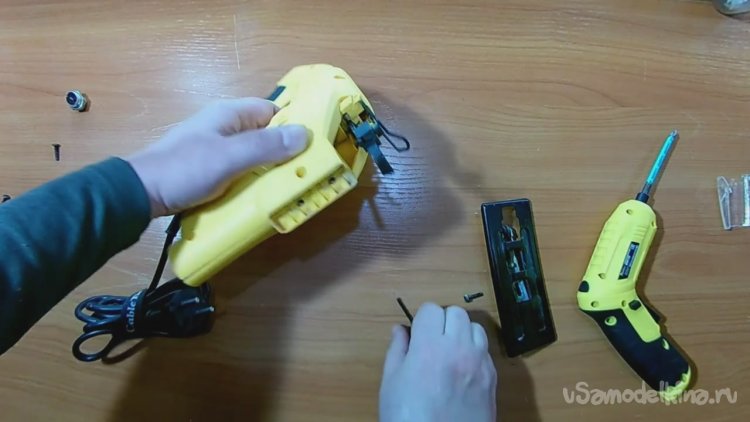

    Откручиваем все саморезы.

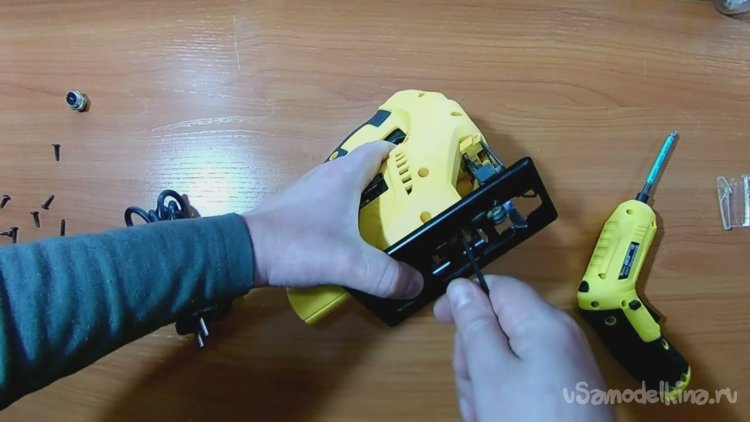

    Далее с помощью шестигранника откручиваем 2 винта и снимаем подошву лобзика.

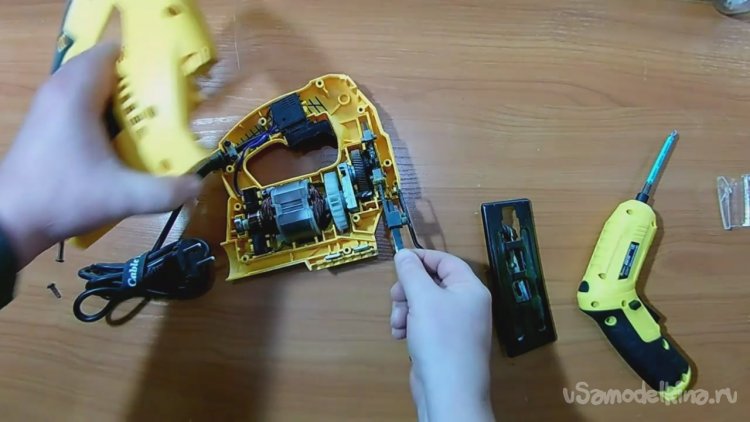

    Открываем корпус. Обрезаем лишний провод. Зачищаем концы проводов.


    Шаг 2. Установка разъёма.
    Отверстие на выходе кабеля лобзика оказалось по диаметру почти точь в точь, так что высверливать не пришлось.

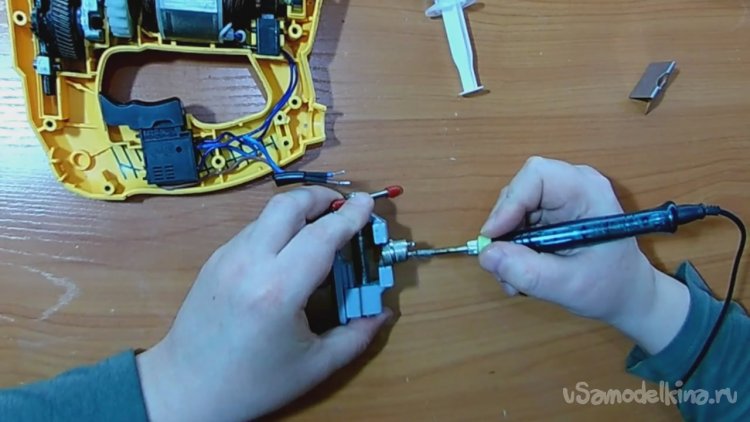

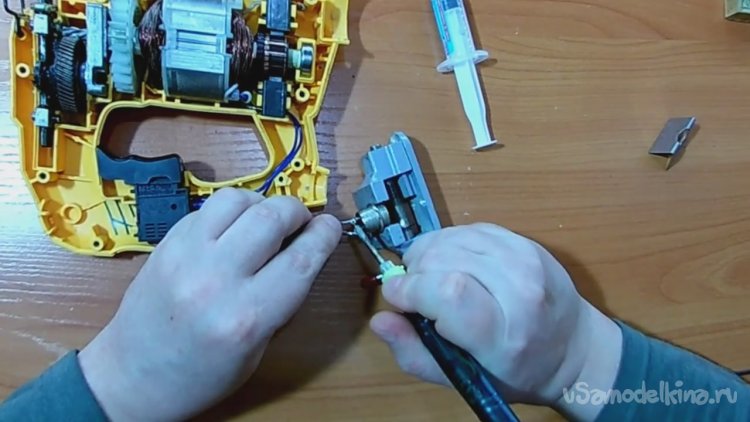

    Лудим концы на авивразъёме и проводах.


    И припаиваем всё в кучу.

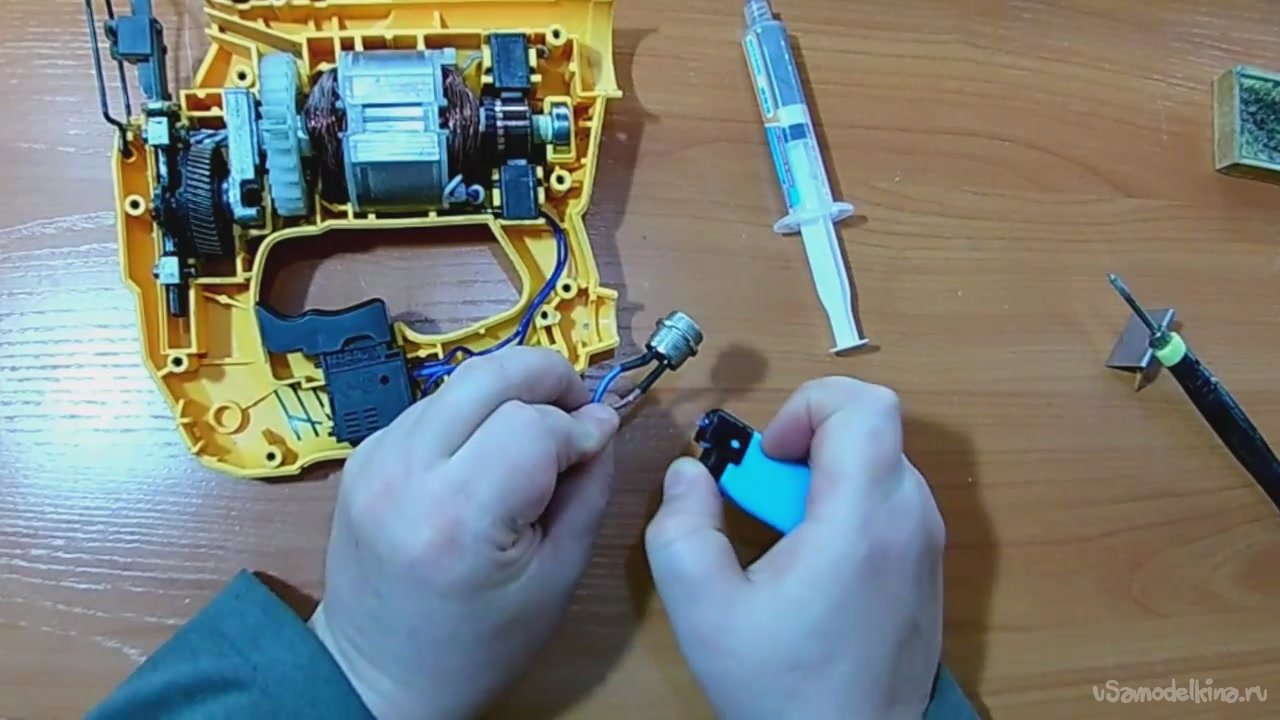

    Про кембрики не забываем.

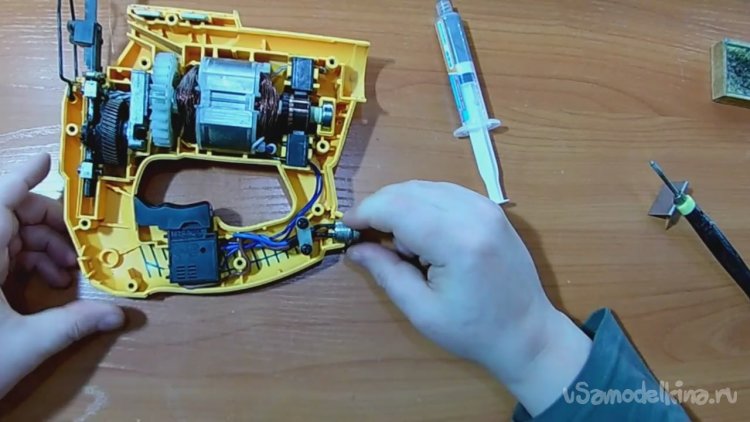

    Прижимаем провода специальным прижимом на двух саморезах.


    Шаг 3. Сборка и проверка в эксплуатации.

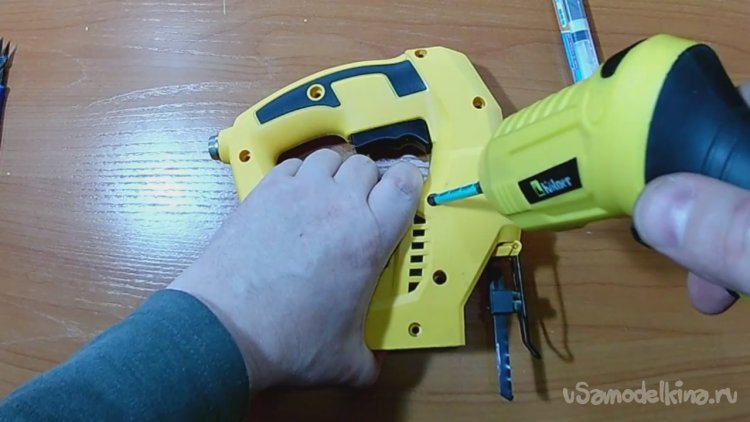

    И собираем лобзик. Сначала сам корпус затягиваем саморезами.

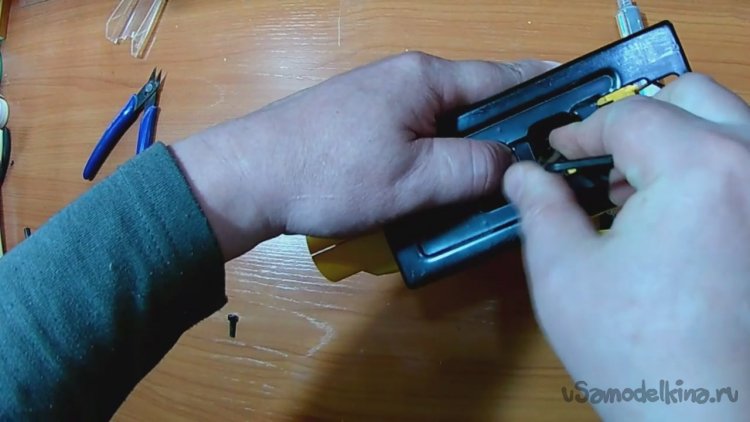

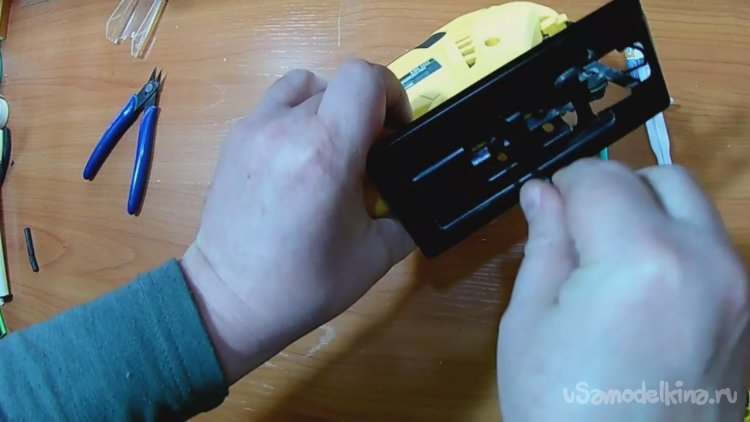

    Потом устанавливаем подошву шестигранником.

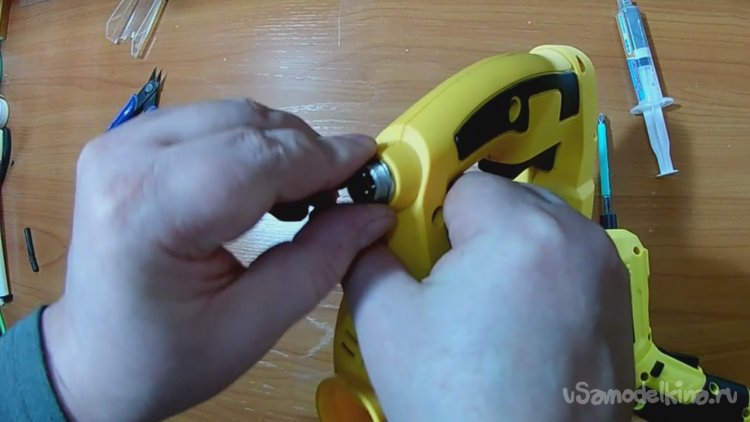

    Проверяем на жёсткость посадки разъём. Всё готово к эксплуатации.

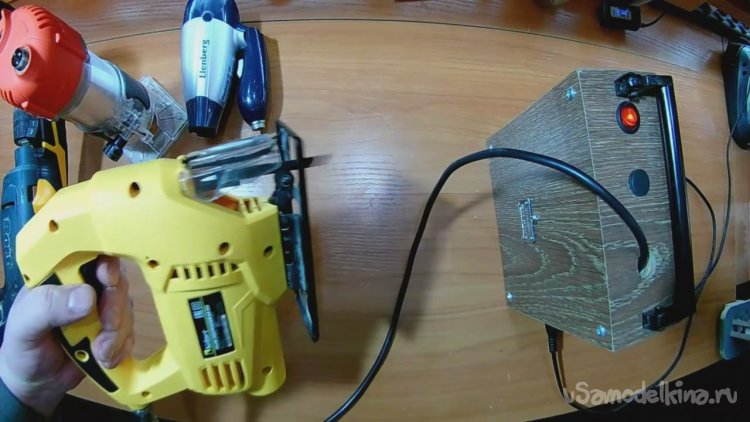

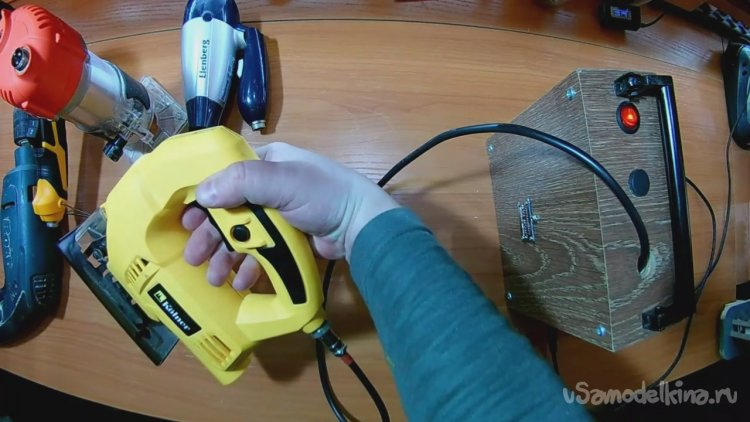

    Подключил через свою фирменную переноску, проверил в работе. Всё ОК!



    ФЕН СТРОИТЕЛЬНЫЙ

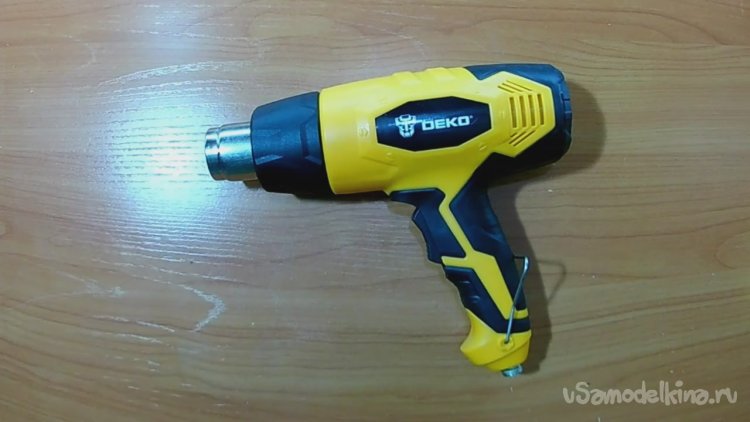

    Следующим на переделку был фен строительный фирмы DEKO.


    Шаг 1. Разборка.
    Открутил все саморезы, снял кольцо, отсоединил подставку.

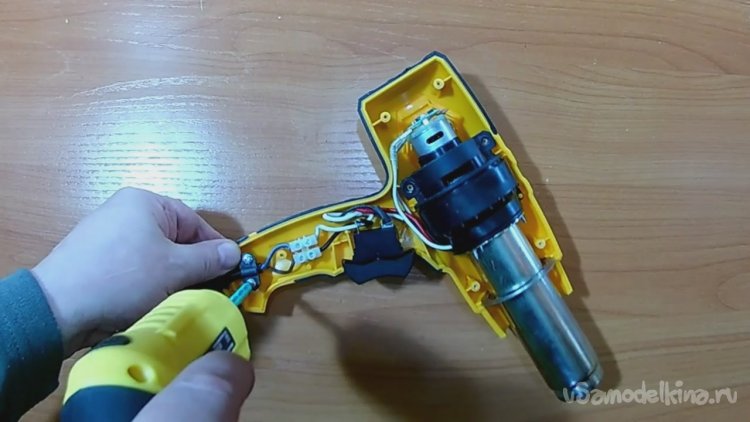

    Открутил прижимную деталь, которая фиксирует кабель.

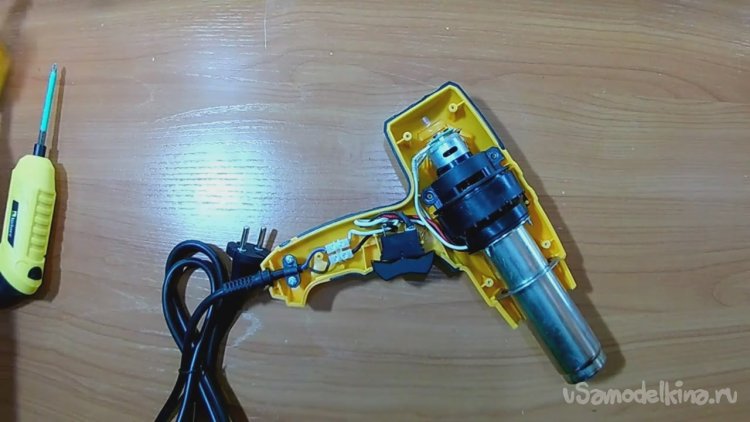

    Провод в фене фиксировался с помощью винтового клеммника. Отсоединил его.


    Шаг 2. Установка разъёма.

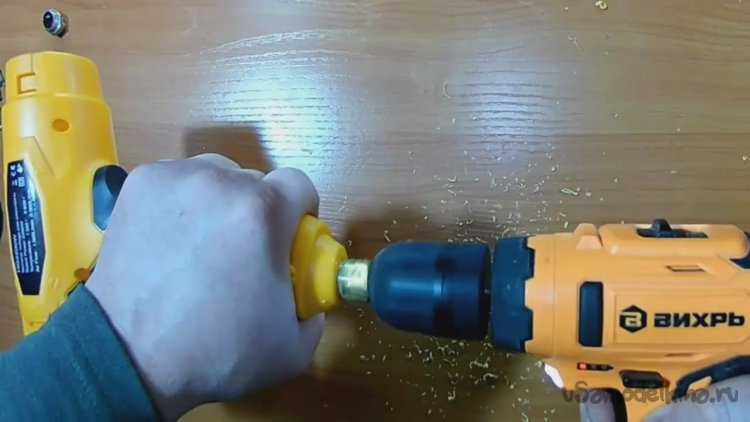

    На выходе отверстие было слишком маленьким, пришлось рассверливать ступенчатым сверлом, как в случае с дрелью.

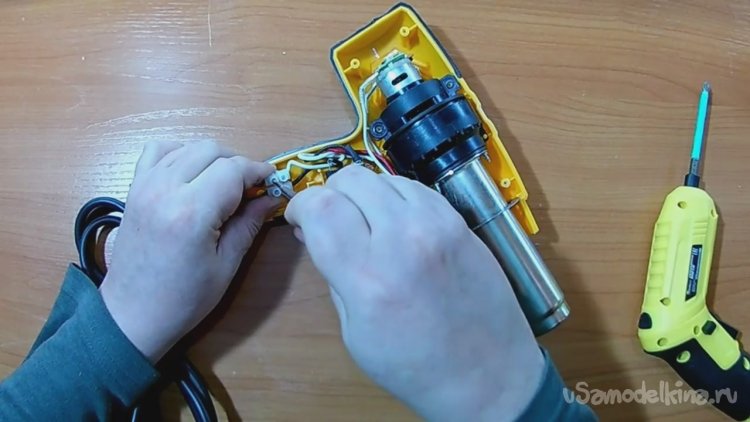

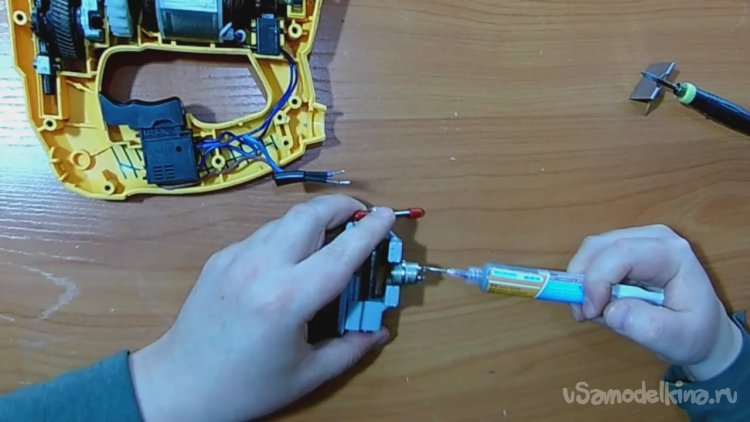

    Подпаял провода к авиаразъёму. Всё по феншую - кембрики, припой, лужение...

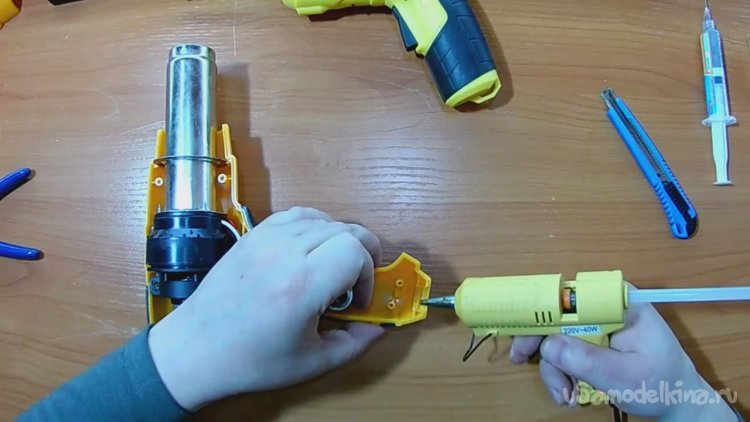

    Тут маленький нюанс - для жёсткости крепления решил применить горячий клей.

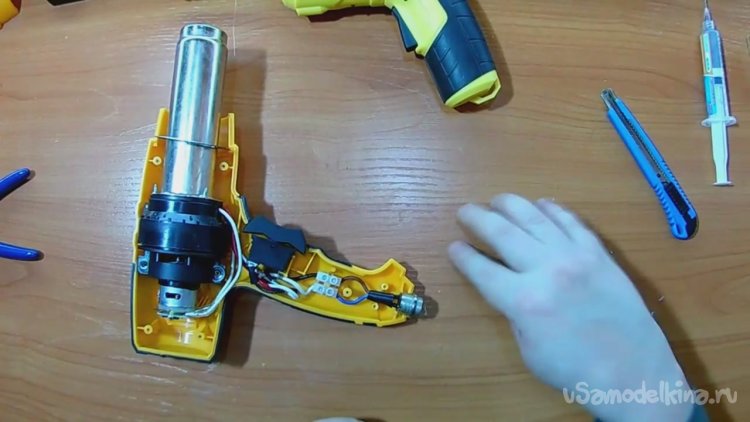

    Вклеил разъём, соединил провода в клеммник, прижал с помощью прижимной детали провод.

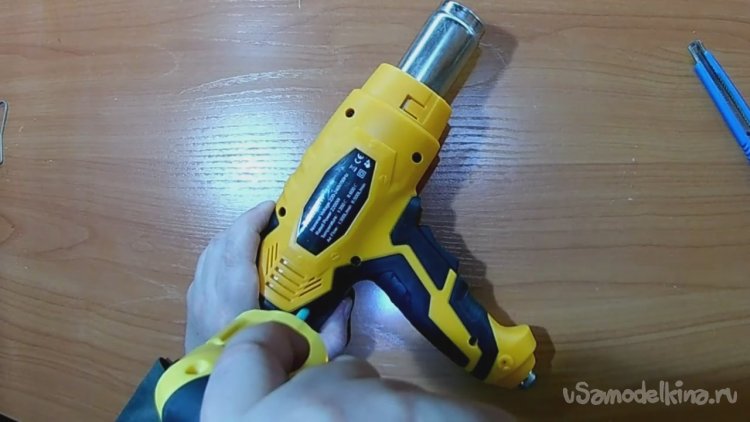

    Собрал корпус.


    Ну вот и всё, фен готов к эксплуатации.


    БОРМАШИНКА

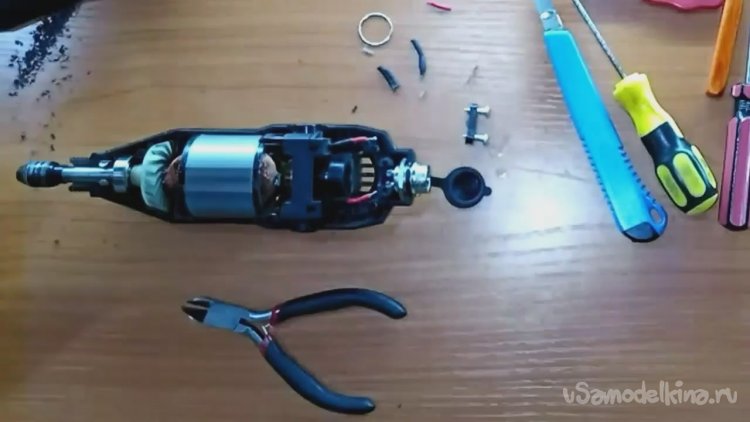

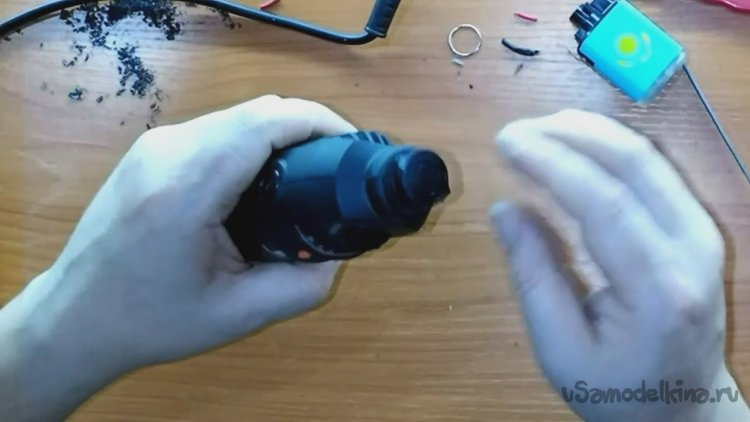

    И напоследок расскажу как поставил авиационный разъём на китайский гравер Dremel.

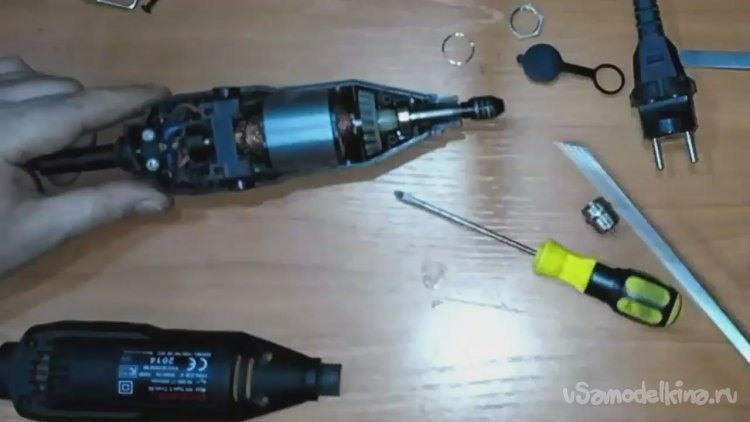

    Шаг 1. Разобрал.

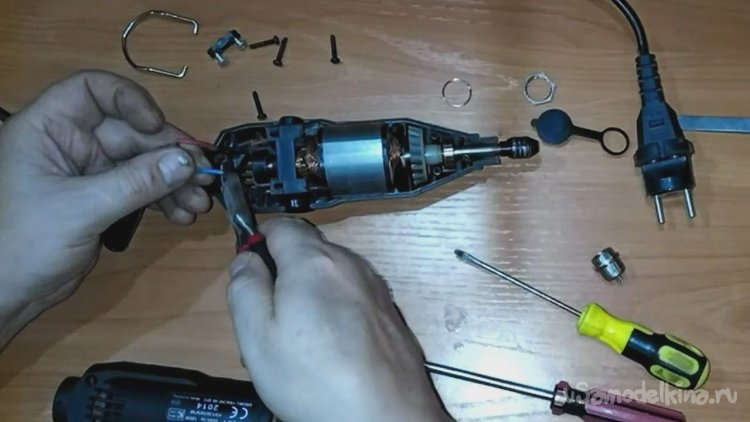

    Шаг 2. Откусил кабель питания.

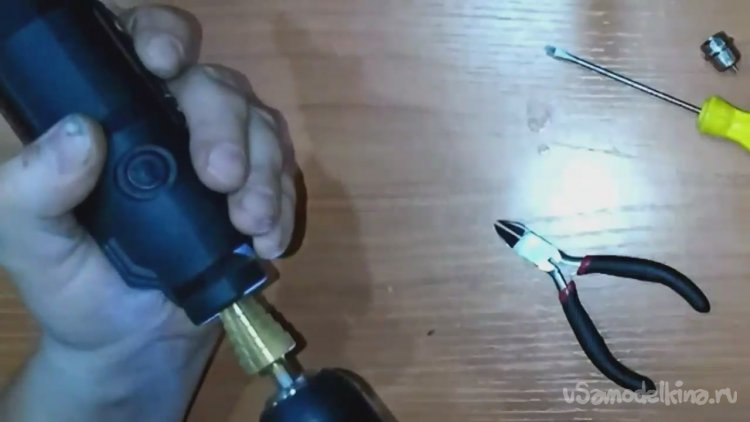

    Шаг 3. Рассверлил отверстие под разъём.

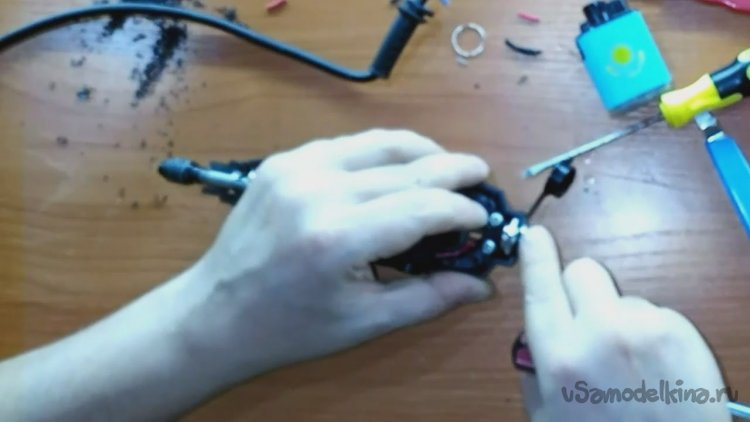

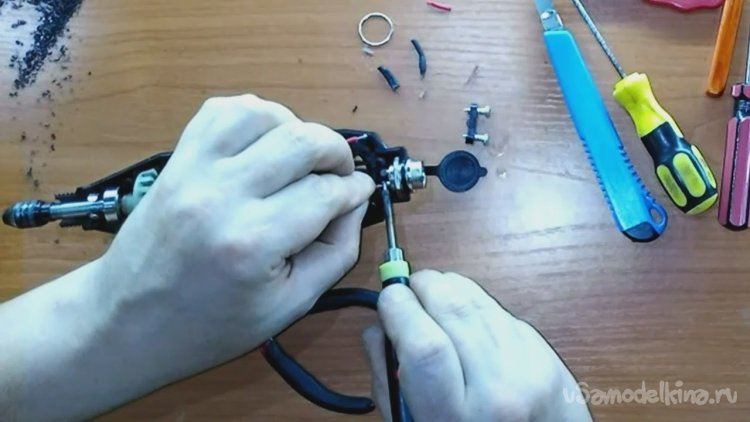

    Шаг 4. Установка и припой разъёма.



    Шаг 5. Окончательная сборка.


    Добавлю ещё про резиновые заглушки, что шли в комплекте с разъёмами. Совершенно бесполезная штука, через несколько дней поотлетали почти на всем инструменте, сделаны из очень некачественного материала.

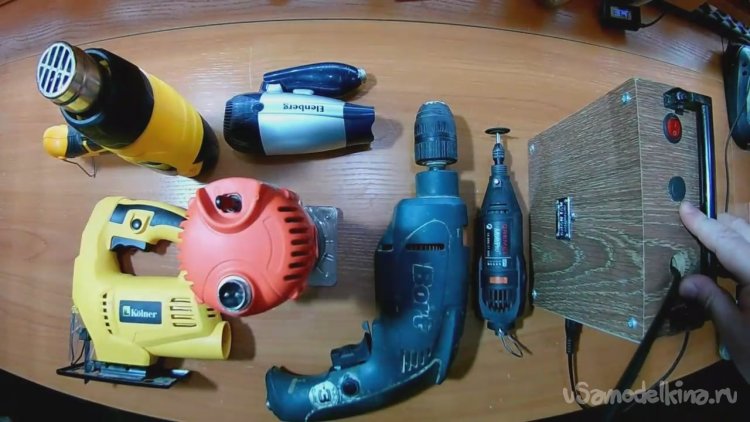

    Поставил такие разъёмы ещё на фрезерный кромочник, пчёлку, болгарку, орбиталку и даже на обычный фен... Лично мне очень удобно пользоваться таким инструментом.


    Ну думаю на этом пора бы и честь знать. Всем спасибо за внимание! До встречи!
