Приспособление для протяжки проводов и кабелей

Всем привет !

Хочу рассказать о несложном приспособлении, которое будет полезно тем, кому приходится протягивать провода и кабели.

Часто бывает необходимо вытянуть провод или кабель из отверстия в потолке под светильник или датчик охранной или пожарной сигнализации, видеокамеру. А так же из распаячной коробки при монтаже электрики, под выключатель или розетку в стене.
Компьютерные, телевизионные, телефонные и прочие провода и кабели.

Очень часто сделать это пинцетом или пассатижами трудно, неудобно, отнимает много времени и сил.

В продаже мне не попадались подходящие приспособления и я решил сделать своё.

Я взял стальную проволоку диаметром 2 и 4 мм. Проволока была взята не мягкая, а упругая.
Приспособление для протяжки проводов и кабелей


Взял также часть ремня от пришедшей в негодность сумки.


Из инструмента использовал пассатижи, круглогубцы, молоток и достаточно мощные кусачки.

Сначала при помощи пассатижей и молотка я выпрямил проволоку.

Затем нарезал её кусачками на отрезки различной длины. Всего их решил сделать шесть, для разных случаев. Пять из 2мм проволоки и один из 4мм.

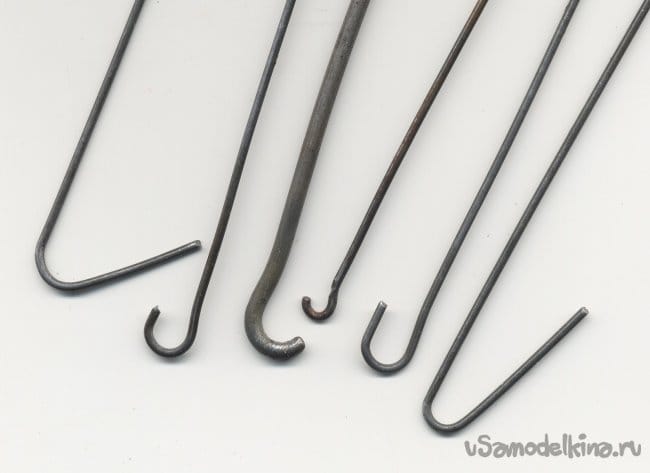

Далее при помощи пассатижей и круглогубцев придал концам проволок форму крючков и колец.

Форму крючков и их размеры я сделал разными, исходя из опыта работы по протяжке проводов и кабелей.


Крючки предназначены для захвата и вытягивания неразрезанного провода, а кольца – для захвата и вытягивания конца провода. В этом случае кольцо надевается на провод, приспособление поворачивается вокруг своей оси, провод захватывается при этом и затем вытягивается.

Достоинством приспособления является то, что изоляция проводов при этих манипуляциях не повреждается, даже в случаях, когда при вытягивании требуется большое усилие.

После этого я закалил некоторые крючки на концах. Нагревал в верхней части пламени газовой плиты до красна и резко опускал в ёмкость с водой. Затем держал до полного охлаждения. По длине не закалял. Возможно, закалка была и не нужна, но хуже от этого не стало.

Многолетняя практика использования этого приспособления показала его эффективность.
Оно всегда находится у меня в чемодане с основными инструментами. Чтобы все шесть крючков были в комплекте и видеть, какой из них лучше применить, они стянуты ремешком от негодной сумки.

Я планирую изготовить несколько дополнительных крючков другой формы и размеров, чтобы можно было вытягивать гофрорукава и шланги.

Надеюсь, идея этой самоделки будет кому – то полезна.

С уважением, автор.
