Категорически не люблю ремонтировать чужую бытовую технику. Наверное, каждому паяльщику знакомо предложение «посмотреть» некий прибор, потому что он, паяльщик, все равно «этим занимается», а вечерами ему, паяльщику, наверняка делать совершенно нечего и без любимой работы он хиреет и чахнет. И вот смотришь с отвращением на этот засаленный кухонный артефакт, который не то что ремонтировать, палочками взять противно… И приходится долго и мучительно объяснять на пальцах и примерах, что электронщик электронщику рознь, что ремонт, это особая узкая специализация, как например, проктолог и гинеколог только звучат похоже, но друг друга, никоим образом, не заменяют, хотя казалось бы - оба врачи и оба одинаковые халаты носят, или вот парашютист-десантник, ломающий головой кирпичи и радист – оба солдаты, но сильно разные, андестенд?
Но тут был случай особый – односельчане у которых мы покупаем молоко. Ай, да какое там молоко, натурально – пломбир! Да и сами хозяева буренок симпатичны и очаровательны, сделать для них доброе дело – получить море удовольствия самому. Итак, электропастух. Закрыв глаза, так и вижу этакого железного блестящего робота с дудкой-жалейкой из бересты и длинным свернутым кнутом на шарнирном плече. Лампочка вместо носа, антенны-рожки на голове. Синтезаторным голосом птицы-говоруна кричит – «Н-но залётные! Барбиссимо мама мия!», или «Цоб-цобе!», ну или что там положено коровёнкам кричать. Увы, реальность всегда оказывается скучнее и прагматичнее – электропастух, электроизгородь – натянутые на колышки оголенные провода с электричеством, которым шваркает буренку-нарушительницу. Не слишком сильно, но чувствительно – высокое напряжение, малый ток. Шаг вправо, шаг влево.
Фото 2. Пастух а-ля натюрель. Порционный. Фото из интернета.

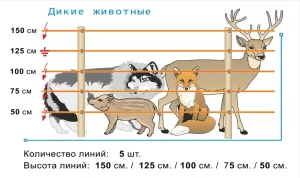

Рис. 3. Электропастух. Вариант неподражаемого Андрея Ткаченко.
Однако же, однако же. Многообещающее название обернулось невзрачной коробкой, с кирпич размером (Фото 1, 3) и претензией на некоторую герметичность.

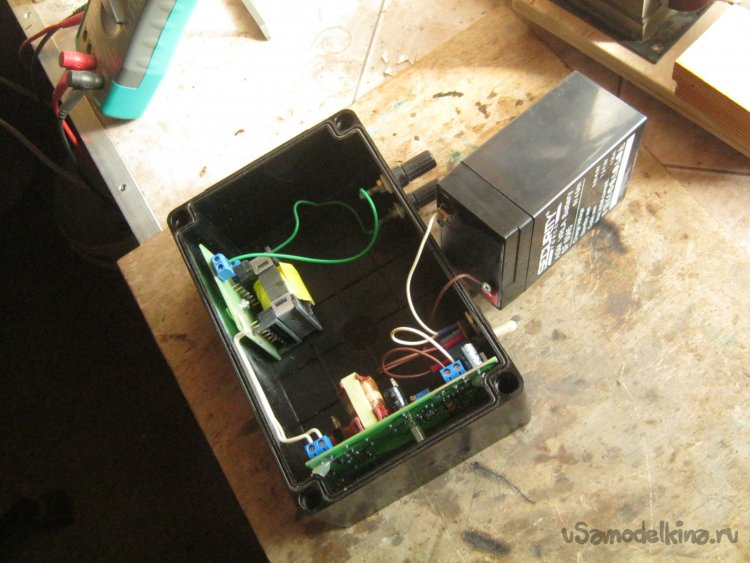

Фото 4. «Генератор импульсов» без верхней крышки, 6 В свинцовый герметичный аккумулятор вынут.
К прибору не придавалось никаких бумаг, по затертой и выцветшей этикетке, наполовину догадываясь чем читая (почувствуй себя египтологом), удалось найти в сети производителя и аналоги. Схема принципиальная, там и везде, разумеется, строго настрого засекречена. Ну и черт с ней. Опрос пострадавших хозяев, интернет и беглый осмотр прибора, в сумме дали примерную блок-схему устройства – 6 В от аккумулятора преобразуется в переменное, относительно высокочастотное напряжение повыше, некий генератор-таймер своими, примерно секундными импульсами открывает тиристор и подает их серию на высоковольтный ВЧ трансформатор. Тот, свои киловольты (7…10 кВ ?), через клеммы, на натянутую на изоляторах проволоку ограды. Зарядка аккумулятора – от внешнего блока. Все элементы относящиеся к заряду вынесены в него, в «Генераторе импульсов» только схема-индикатор разряда. Условный (?) изготовитель прибора – некий «Завод электропастухов ООО Рикс-ТВ», стоимость коробки на фото (без колышков, проволоки, изоляторов и пр.) – около 13 тыс. руб.
Что понадобилось для работы.
Набор инструмента для электромонтажа, мультиметр.
К делу.
Мне вручили коробку с заряженным аккумулятором. Прибор при включении показывал наличие нормального его напряжения – не светился красный светодиод «Разряд» и аппарат демонстрировал вырабатывание импульсов – регулярно помигивал светодиодом зеленым. Высокого же напряжения на выходных клеммах, не было.
Внешний осмотр внутренностей прибора показал довольно легкомысленную конструкцию – тяжелый аккумулятор держится только между платами и элементами на них, ножевыми клеммами при подключении к нему просто манкировали – провода припаяны насмерть. Особенно, отличается неказистостью высоковольтный модуль – никаких защитных элементов, наблюдаемых в аналогах – импульсный трансформатор и всё. Исполнение трансформатора тоже без всяких, характерных для высоковольтной аппаратуры, заливок и изоляторов. Лишние винтовые клеммы, клеммы выходные – обычные приборные. Любительство, право слово.
Фото 5. Вид на генератор импульсов с открытой верхней крышкой.
Фото 6. Вид на отсек с высоковольтным трансформатором.
Итак. Генератор при включении мигает светодиодом «Наличие импульса», что означает, по крайней мере – работоспособность импульсного преобразователя напряжения и ключа-таймера. В таком случае, неисправен может быть ключ-тиристор, а в сети встречались сообщения о таких неисправностях, или высоковольтные цепи. Немедленно задался вопросом – работоспособен ли высоковольтный трансформатор – сложный нестандартный элемент и есть ли прецеденты замены его чем-то более ширпотребным.
При выключенном тумблере питания проверил сопротивление обмоток высоковольтного трансформатора (Фото 7).

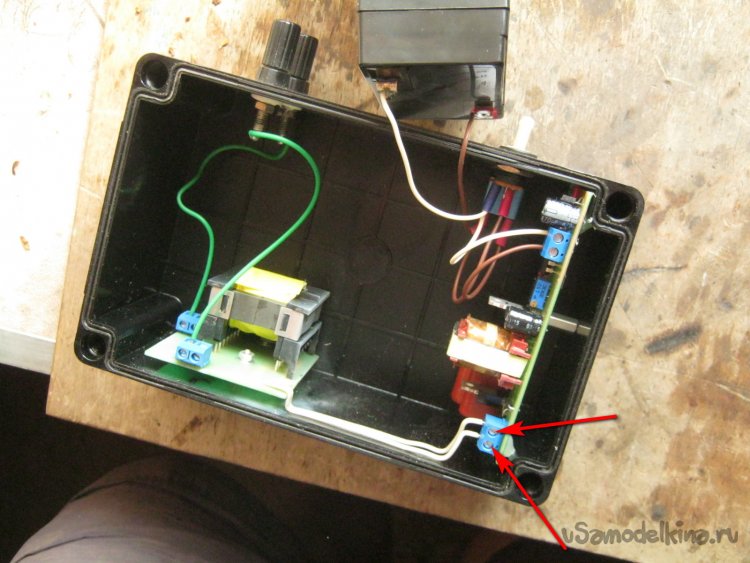

Фото 7. Проверка целостности обмоток высоковольтного трансформатора. Обмотки первичной – отмечено на фото, обмотки вторичной, высоковольтной – на выходных клеммах.
Оп-ля! Первичная обмотка «демонстрирует бесконечное сопротивление», впрочем, с какими-то выкрутасами. Обмотка высоковольтная – цела. Убедимся (Фото 8) – проследив сквозь полупрозрачный стеклотекстолит подходящие дорожки, дотянулся щупами мультиметра до самих трансформаторых ножек – виктория!, есть сопротивление. Стало быть – дело в цепи между выходной клеммной колодкой на основной плате и высоковольтным трансформатором.

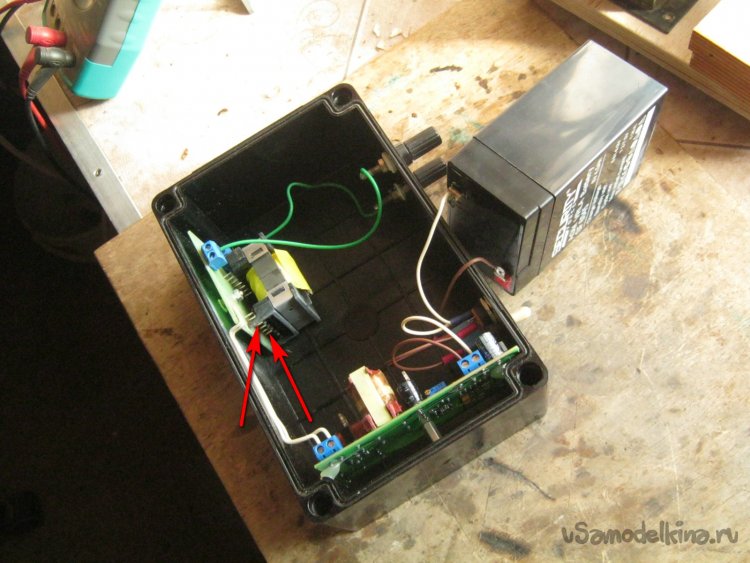

Фото 8. Проверка целостности первичной обмотки высоковольтного трансформатора непосредственно. На ножках.
Платы укреплены на стенках корпуса на коротеньких резьбовых стойках. Снаружи отверстия для головок-потай заделаны пластилином и замаскированы черными, в цвет корпуса, мебельными нашлепками. Расковырял это народное творчество, вывернул винты на стойках платы высоковольтного трансформатора, снял саму плату. С обратной стороны немедленно обнаружилось дефектное место – выгоревшая печатная дорожка вокруг припаянного проводника (Фото 9).
Фото 9. Дефектное место. Выгоревшая печатная площадка на плате.

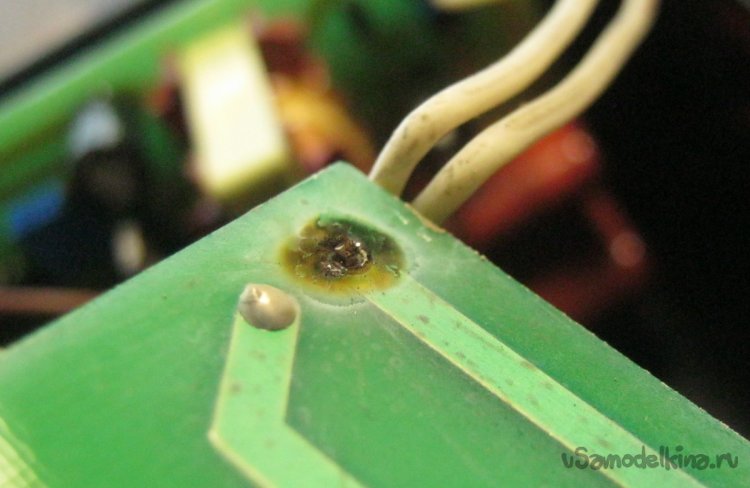

Фото 10. Дефектное место крупнее. Очевидная причина – «холодная пайка». Дефект изготовления. Со временем стало искрить и отгорело. При разборке стало видно - жесткий монтажный провод с моножилой перед пайкой не удосужились зачистить и залудить.
Ремонт свелся к восстановлению соединения – выдернул провод, лезвием скальпеля зачистил нагар и лак на конце печатной дорожки, залудил с канифолью. Конец провода зачистил лезвием, залудил. Вставил подготовленный конец провода, впаял. Повреждение удалось нейтрализовать просто крупной каплей припоя. После проверки работоспособности, собрал генератор в обратном порядке.
Проверка работоспособности. Собственно, высоковольтные схемы при включении нередко издают звуки, эта, естественно (исполнение) тоже. Каждая серия импульсов (зажигание зеленого светодиода) стала сопровождаться негромким «пых» в высоковольтном трансформаторе. Работоспособность генератора проверил и наличием искры в импровизированном искровом промежутке (Фото 11).
Фото 11. «Искровой промежуток» на живую нитку – голая нетонкая медная проволочина зажатая в одной из выходных клемм. При работе генератора воздушный зазор пробивается искрой.
P. S.
Хотелось бы сказать о несложных мероприятиях повышения надежности и долговечности прибора, причем, не требующие от владельца специальных электрических знаний, кроме навыка пайки и толики аккуратности. Удаление из высоковольтных цепей лишних промежуточных соединений – винтовых клемм, (голубого цвета (Фото 6)), пойдет на пользу надежности прибора. Пропитка высоковольтного трансформатора, хотя бы горячим стеарином (смесью парафина (стеарина) и воска, более-менее чистым воском) и заливка им части отсека с платкой и трансформатором, тоже улучшит изоляцию и удлинит жизнь прибора. Причем, пропитку следует делать с разрежением. Не повредит привинтить на фланцы транзистора и тиристора, на основной плате, хотя бы небольшие пластинчатые теплоотводы из нетолстого листового алюминия или меди (ее сплавов). По возможности, с теплопроводной пастой. Несмотря на некоторые фабричные мероприятия по повышению влагозащиты, прибор при эксплуатации лучше укрывать от осадков.
Babay Mazay, сентябрь, 2022 г.
