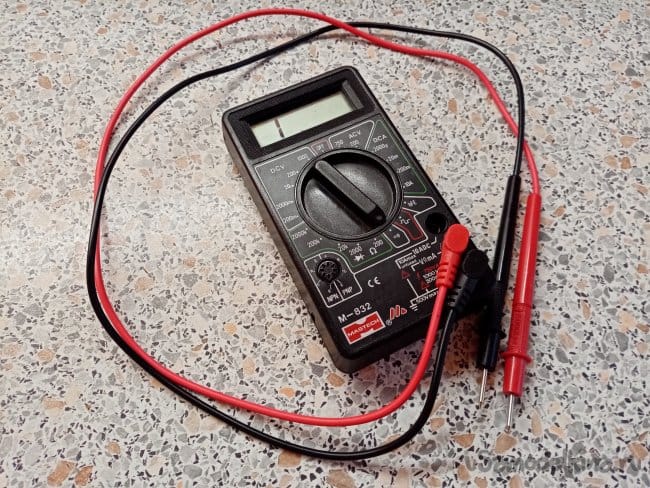

    Ремонт щупов прибора


    Во время подготовки к "героическому ремонту"микроволновки обнаружил поломку. Отвалился один из контактов щупа. С ремонтом мы справились yes все вместе, но прибор отремонтировать нужно.
    Задача-извлечь контакт щупа из ручки, провод уже сам демонтировался.

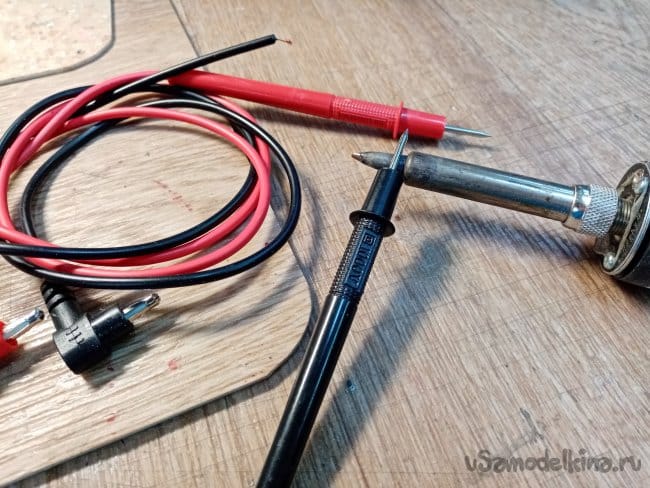

    Нагреваю металлическую часть на жале паяльника.

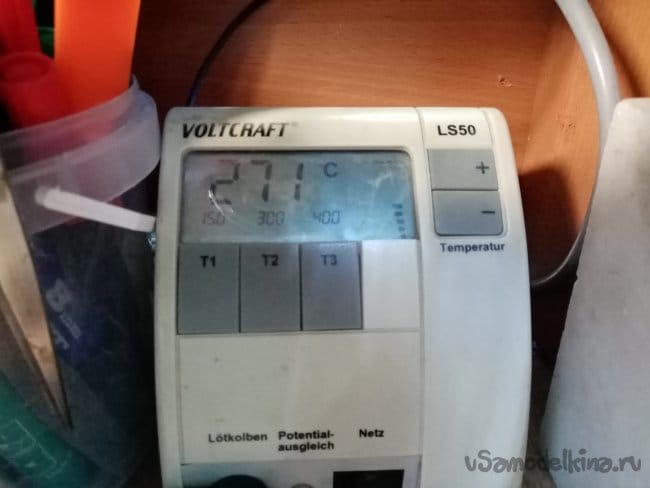

    Такая вот температура стоит.

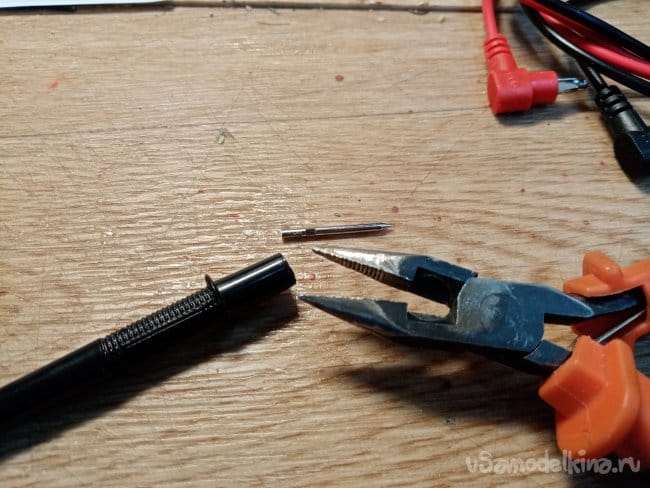

    Спустя несколько минут осторожно извлекаю железяку из ручки при помощи тонкогубцев.

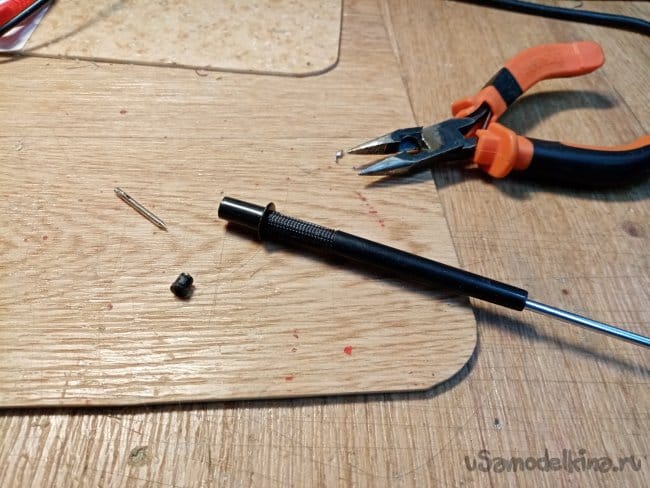

    Нужно еще удалить колечко пластиковое в которое вставлена железка. Подбираю подходящий по диаметру предмет, этим предметом оказалась длинная и тонкая шлицевая отвертка. Слегка "постукивая кувалдой" по ручке отвертки выбиваю цилиндрик.

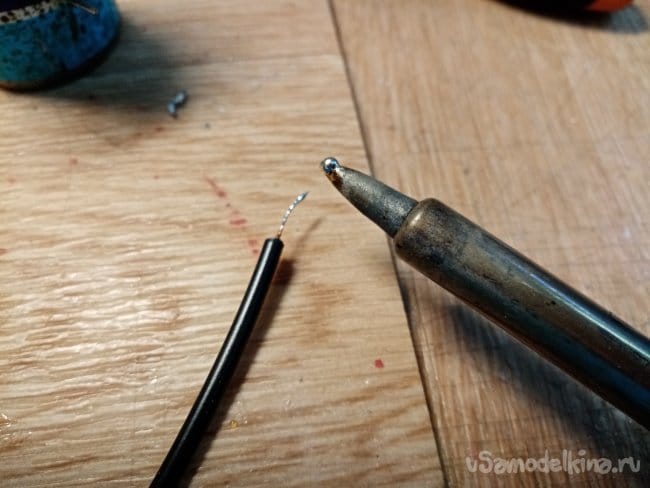

    Облудил остаток провода.

    Совет в тему.

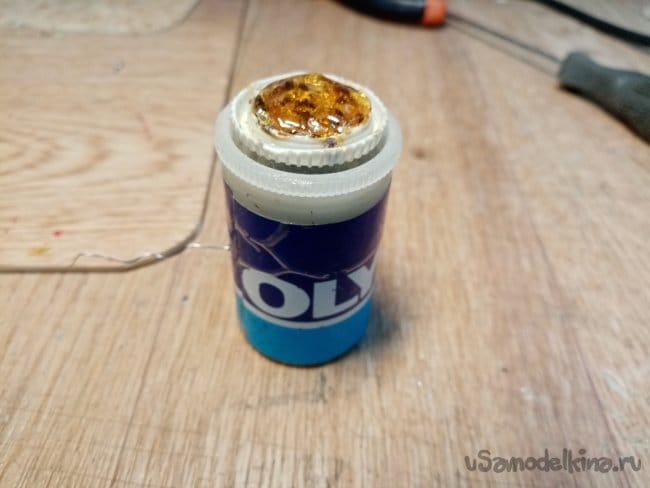

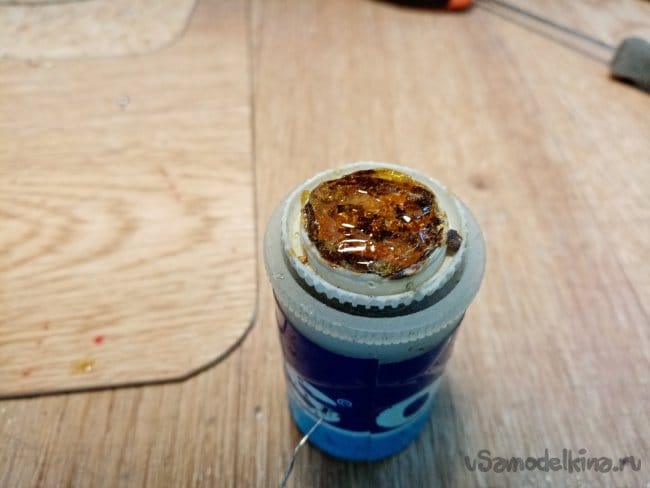

    Еще со времен работы с фотоаппаратами изготовил себе такой прибор, для хранения припоя. Вернее несколько баночек под разный диаметр прутка олова.

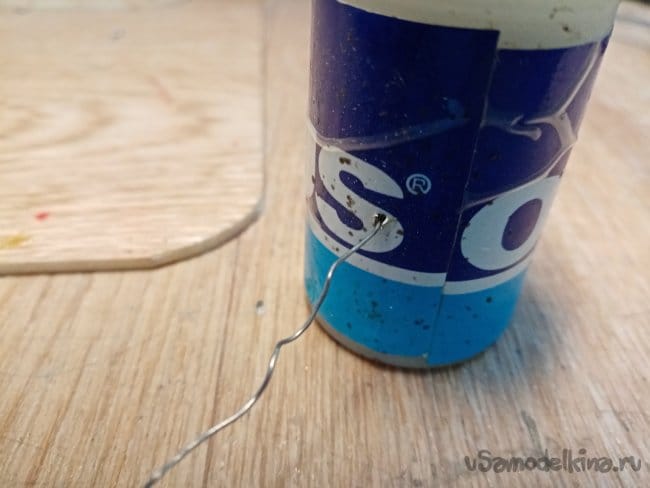

    Прибор изготовлен из баночки под пленку. В боковой стенке отверстие в котором торчит так сказать хвостик припоя.

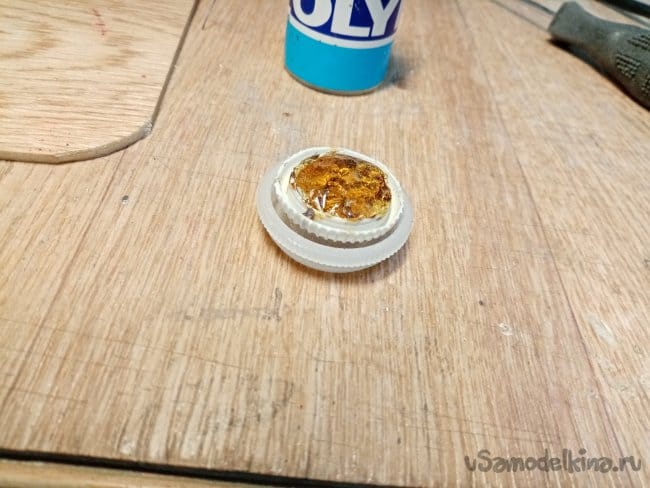

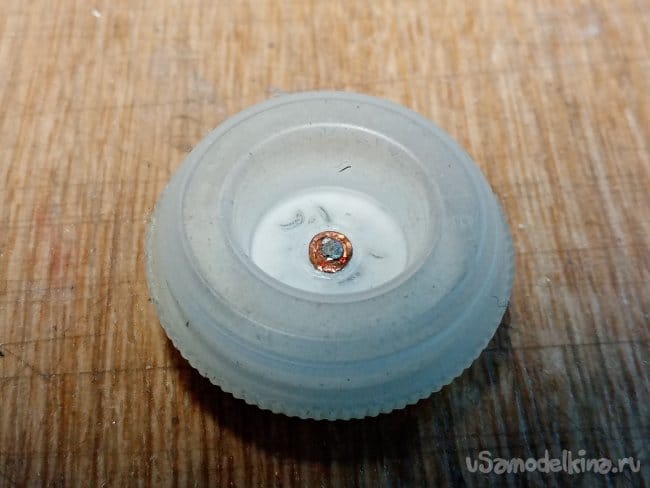

    На крышке привинчена емкость для канифоли.

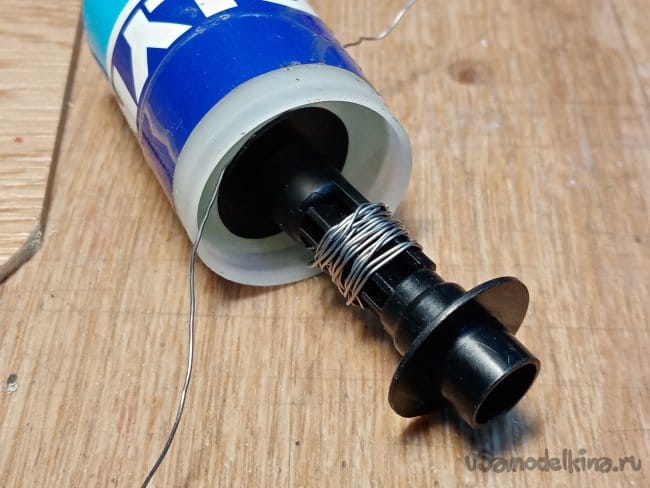

    Внутри установлена опять же от пленки катушка с намотанным припоем.


    И продолжаю ремонтировать щуп.
    Продеваю облуженный провод в ручку.

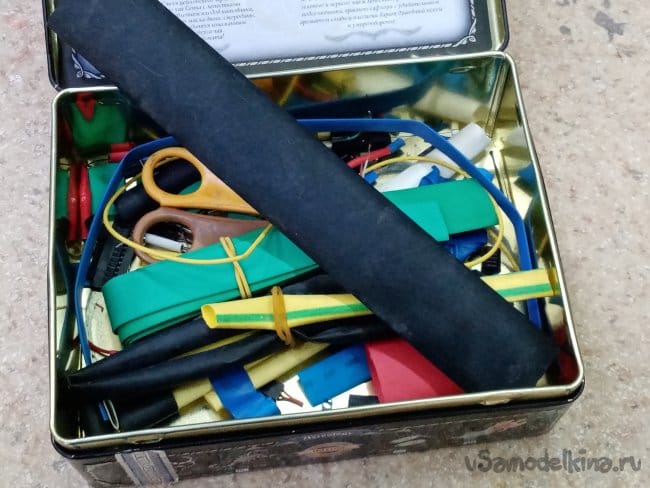

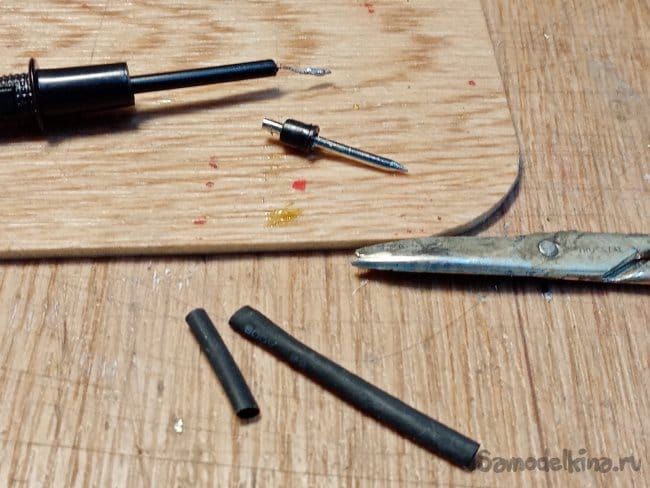

    На провод одеваю кусочек термоусадки из замечательной жестяной коробочки из под чая.И на щуп натягиваю пластиковую трубочку извлеченную ранее из трубки.

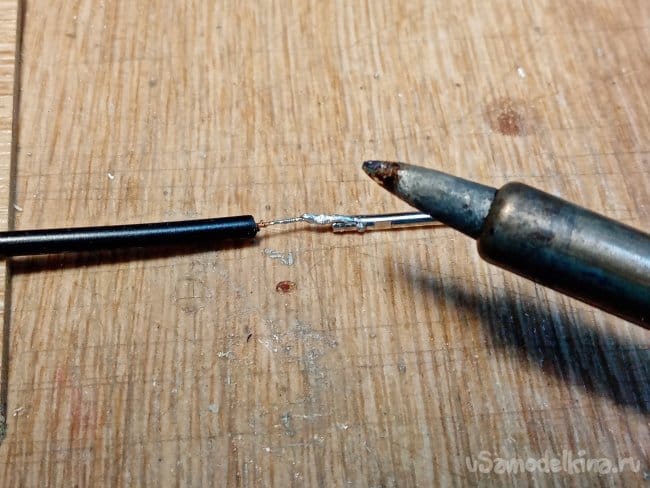

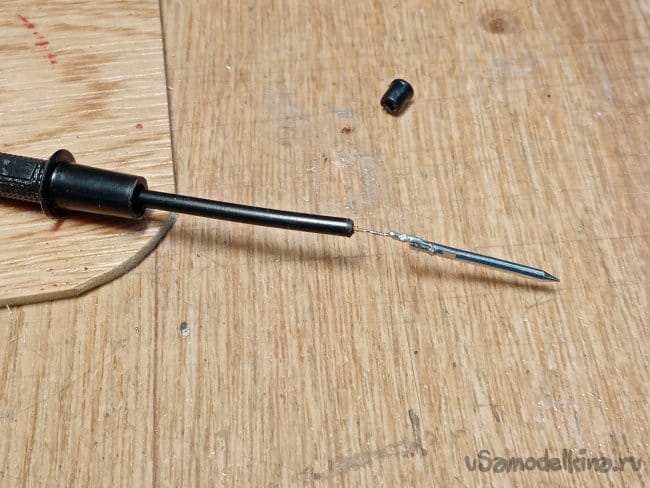

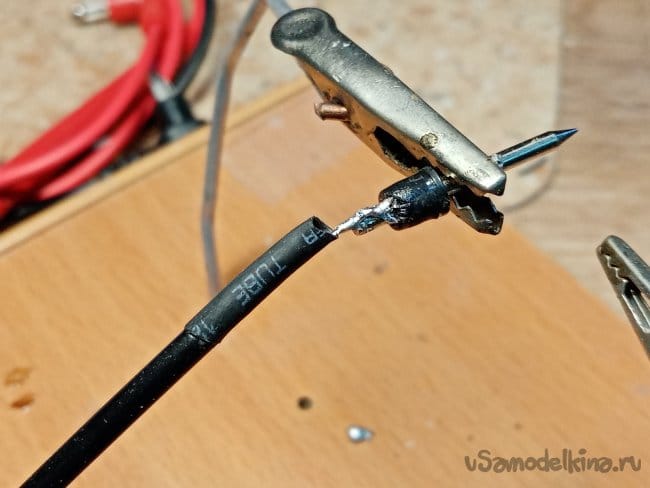

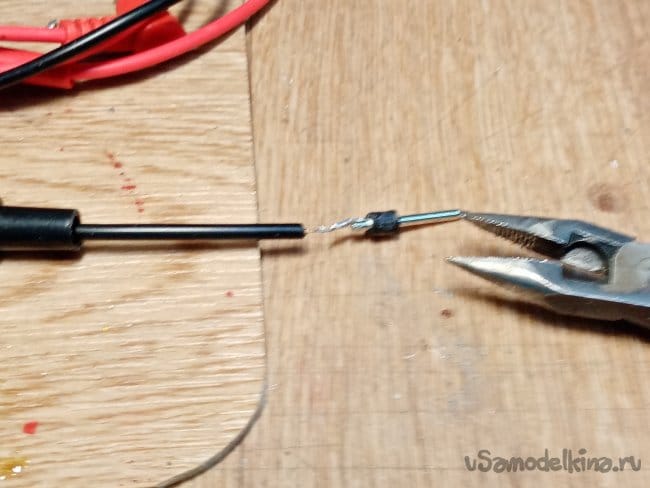

    Припаиваю на место провод.

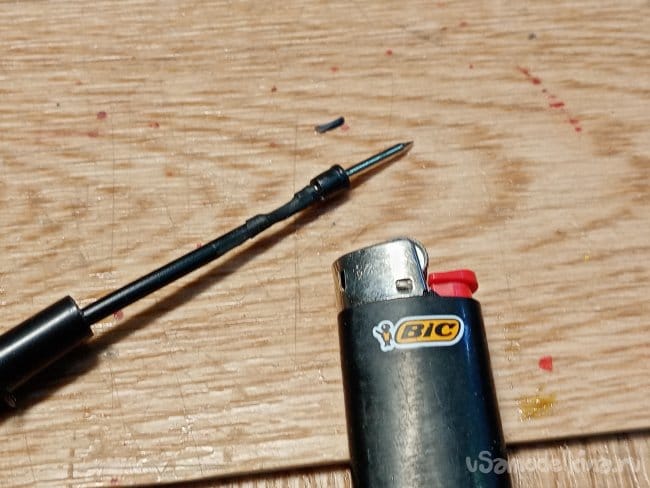

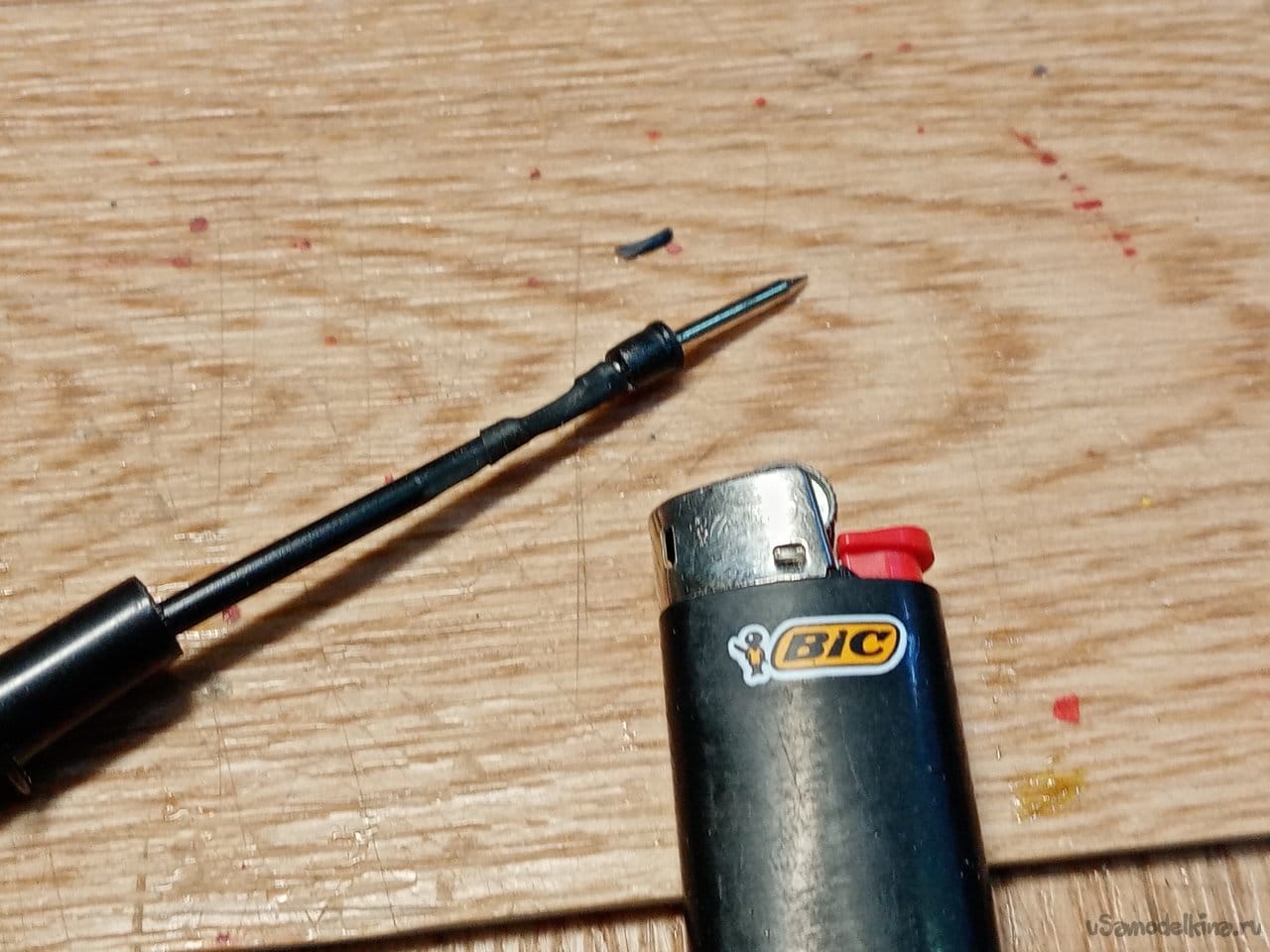

    Припаиваю железку и натягиваю термоусадку на соединение. Немного нагреваю зажигалкой.

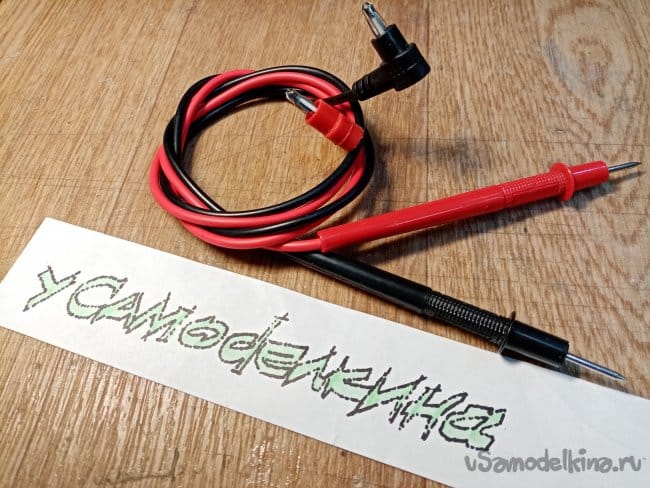

    Собираю в кучу, готов ремонт.

    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Меняем дисплей на цифровой камере HP Photosmart 935

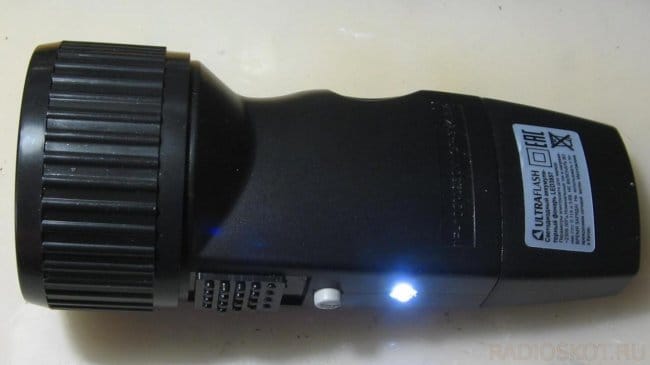

    Переделка фонаря на литий-ионный аккумулятор

    Добавить комментарий

    15 комментариев
    Гость Юрий
    Цитата: Korolev
    Зато быстро обламывается на противоположном конце, у гнезда прибора.

    За всё время у меня из отремонтированных только один поломался: жало щупа застряло в измеряемой детали(!), я потащил щуп на себя, и жало вместе со втулкой выскочило из щупа вперёд, оторвавшись от провода.

    А конец с бананом вообще ни разу чинить не приходилось, хотя я с приборами не только за столом работаю, но и по потолкам/чердакам/крышам/столбам лазаю.

    Korolev
    Olegss R,

    Есть два типа людей. Первые идут в магаз и покупают новое, даже если один болтик выпал.

    Думается двумя типами людей тут дело не ограничивается. Возьму себя (любимого), ремонтирую что-либо, в самый неподходящий момент "отказывают" щупы. Да некогда мне выяснять, который из них, где конкретно, отбрасываю их "на потом", беру другие, всегда есть запас (опыт, практика). Часто это "потом" так никогда и не наступает. Да и хрен с ними!

    Вторые (это я) всегда стараются все починить, даже если количество клея превышает вес самого танка

    А вот тут моя исконная лень мне и говорит: "А стоит ли оно того? Не трать своё время (и материалы) на это старьё! Ты же можешь позволить себе купить нечто и поприличнее!"

    Даже знаю как из говна пулю сделать (по секрету-нужно его заморозить!).

    Да не буду я с дерьмом-то возиться и холодильник поганить! Продумаю более технологичный вариант "ликвидации"! smile

    Хотя возможно тут ещё дело и в возрасте, и в финансовых возможностях. Ведь были же времена, когда я и щупы ремонтировал, и даже рамки измерительных приборов (цэшек) перематывал, и растяжки подвесов менял, с последующей балансировкой, а теперь и мультиметры не ремонтирую, даже когда визуально видна неисправность. Ну нафига, если у меня их десятка полтора разных? Видимо зажрался! smile

    Olegss R Автор
    Korolev,


    Есть два типа людей.

    Первые идут в магаз и покупают новое, даже если один болтик выпал.

    Вторые (это я) всегда стараются все починить, даже если количество клея превышает вес самого танка ok

    Даже знаю как из говна пулю сделать (по секрету-нужно его заморозить!).

    Korolev
    STRANNICS,
    Приличные щупы тоже не долговечные, все когда то ломается или выходит из строя.

    Совершенно согласен! Но приличные щупы всё же несколько долговечнее, да и стимул их ремонтировать выше, дороговаты они. smile

    Мне изготовили рукоятки щупов из текстолита лет примерно 25 назад, наконечник банан с прорезью.

    Да я тоже за свою продолжительную трудовую практику накопил довольно много всевозможных щупов и насадок на них. На некоторых заводах изготавливали весьма специфические, и если я даже и не на всех заводах работал, то "не имей 100 рублей ..", да и на барахолке всегда можно было найти всё что угодно, с любого завода! smile

    Olegss R Автор
    Злобный гном,

    По поводу не греть, а винимат, я сейчас уже ученый, спасибо за напоминание.

    Olegss R Автор
    Vasilisk -66,


    Спасибо, про трубочки запомню.

    Olegss R Автор

    Ха, ха ребята - а как-же лень матушка.

    Это же до магазина идти нужно примерно 500 метров.

    И дорогу без родителей боязно переходить. Ремонт занял меньше времени, чем Вы статью читали xaxa

    STRANNICS
    Korolev,


    Приличные щупы тоже не долговечные, все когда то ломается или выходит из строя.

    Проще купить такие же новые, но это впрочем не надолго снова.

    Мне изготовили рукоятки щупов из текстолита лет примерно 25 назад, наконечник банан с прорезью. На такой наконечник подходит стандартный крокодил. Сделал и иглы насадки к ним. Уже на пенсию вышел а щупам все нипочём, можно случайно наступить без риска сломать.

    Korolev
    Злобный гном,
    100500 раз это делал, только провода менял на нормальные.

    Это правильно! Тоже когда-то занимался этой фигнёй, пока наконец не понял, что хреновые кЕтайские щупы ремонтировать не надо! Либо покупать приличные новые, либо делать, с хорошими "концами" и хорошим проводом. yes

    Korolev
    Гость Юрий,
    Зафиксированный таким образом провод в дальнейшем уже не обрывается.

    Зато быстро обламывается на противоположном конце, у гнезда прибора. yes

    Korolev
    STRANNICS,
    Новую втулку изготовить из термостойкого материала ...

    Проще новые приличные щупы купить.

    STRANNICS

    Не всегда втулка извлекается легко и безболезненно, чаще при выбивании трескается или даже ломается рукоятка щупа. Лучше ее высверлить. Новую втулку изготовить из термостойкого материала. Тут подойдёт гетинакс или текстолит, на крайний случай стеклотекстолит. Можно сделать втулки набором из 3 - 4 х шайб изготовленных из листового материала. Втулку или набор шайб нужно насадить на жало щупа с натягом и по возможности без применения клея. Чаще всего я вырезал из листового гетинакса узкую полоску а в ней сверлил отверстия под жало. Потом нарезал квадратики и уже их насаживал на жало. Жало зажимал в патроне дрели и обтачивал до нужного диаметра напильником. На все уходит около получаса. Втулка должна входить на прежнее место с небольшим усилием.

    Гость Юрий

    Я, когда ремонтирую оборвавшийся щуп, наматываю на провод немного изоленты. Количество витков и местоположение на проводе подбираю так (до припаивания наконечника), чтобы при втягивании провода в ручку он заклинивался именно в том месте, где и должен находиться в норме. (Для удобства подбора можно предварительно поставить маркером метку на проводе у заднего конца ручки).

    Зафиксированный таким образом провод в дальнейшем уже не обрывается.

    Злобный гном

    Ничего греть не надо - металлическая часть щупа вытаскивается из ручки чисто механически, вместе с той самой пластмассовой втулочкой, затем  припаиваешь провод и всё! Я это писал дольше, чем это делается, а ты тут целую "Войну и Мир" накропал. Да ещё и в тематических материалах "паяльная станция" - паяльник ЭПСН не справится? 100500 раз это делал, только провода менял на нормальные.

    Vasilisk -66

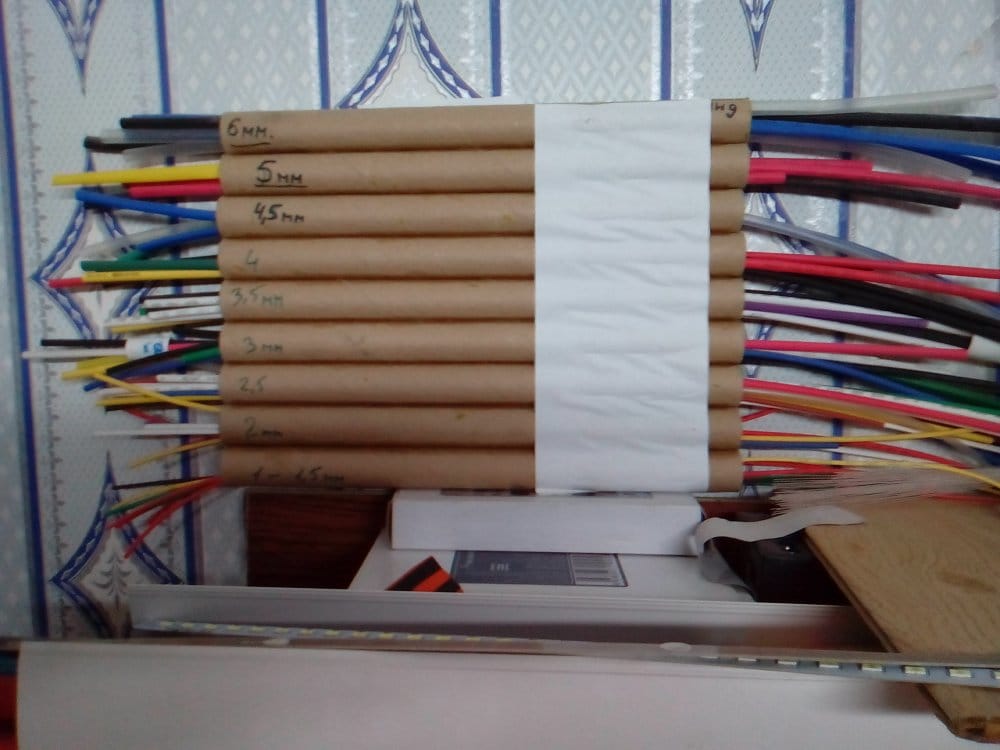

    термоусадку хранить вот так, намного удобнее. трубочки можно склеить из газеты.
