Неисправность: перелом кабеля возле разъема. Казалось, что может быть проще. Вооружившись скальпелем, приступил к разборке разъема. Неожиданно это оказалась самая сложная часть ремонта. В общем на разборку я потратил часа два. Все дело в примененном материале разъема. Он упругий, выглядит как резина, но плавится как пластик. Я надеялся, возможно внутри окажется жесткая капсула разъема, но добравший до контактов, капсулы так и не нашел. Сразу пытался разрезать разъем на две части, потом на четыре части, чтобы добраться до контактов, надеясь при сборке соединить эти части и зафиксировать термоусадкой. Да где там, материал очень упругий, добраться до контактов с сохранением оболочки разъема оказалось невозможно. Что я только не делал: грел зажигалкой, расплавлял паяльником, все без толку. Пришлось обрезать лохмотья пластика.

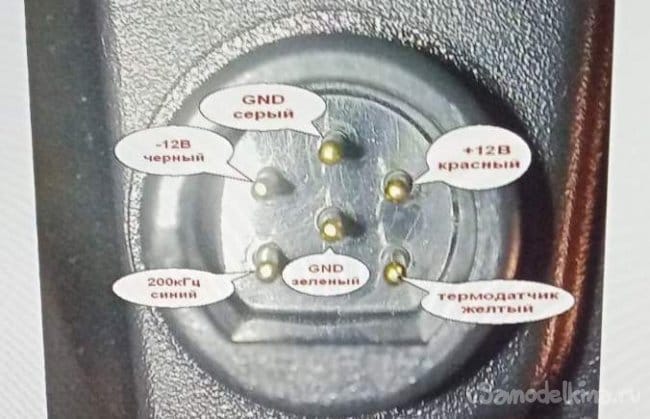

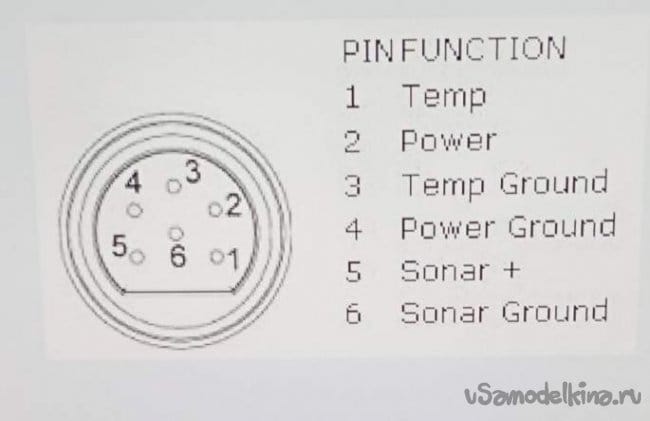

Для ремонта товарищ нашел информацию по распиновке разъема, только оказалось, что цвета двух проводов не совпадают.

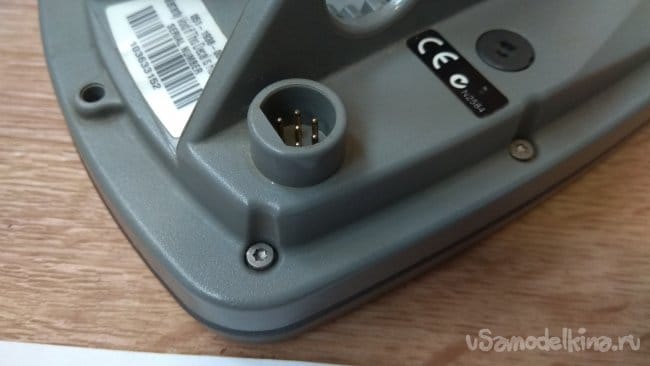

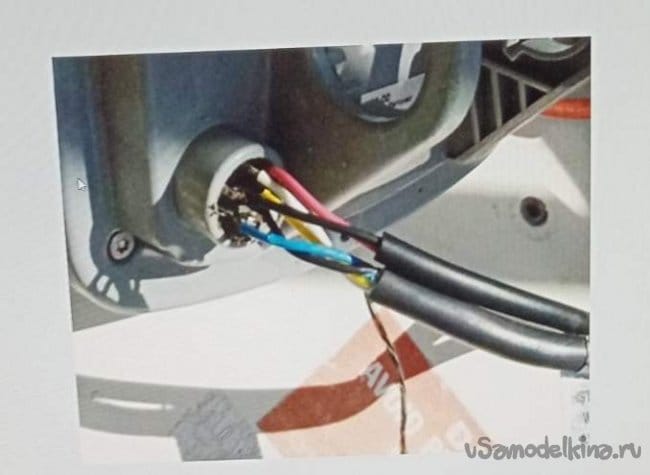

Вместо зеленого провода черный, а вместо серого провода белый. Нашлось фото, где цвета совпадают. Люди не стали заморачиваться, припаяли провода прямо к разъему в корпусе прибора.
Вот только совсем непонятно, куда в оригинале подключался экран. На фото экран висит в воздухе... Нашел в интернете нарисованную от руки распиновку, где экран соединялся с белым (серым) проводом. Пусть будет так.

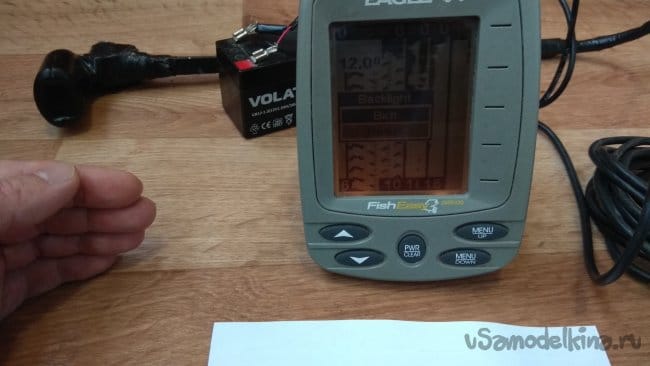

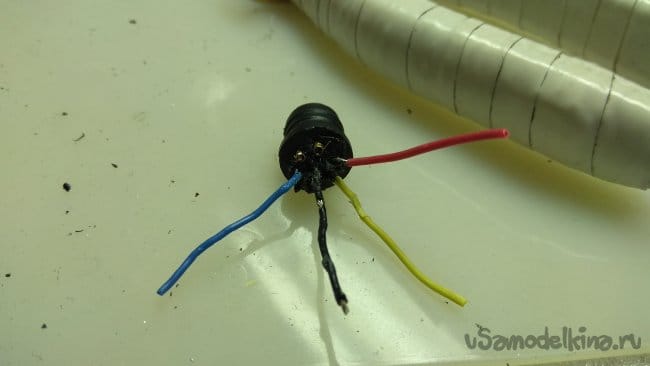

Провода в разъеме просто обжаты, без пайки. Сначала хотел припаяться к остаткам проводов, но побоялся, что может быть плохой контакт в обжатом разъеме. Мало ли. В итоге просто залудил контакты разъема и припаялся к ним. Попробовал вставить в прибор и достать из него разъем. Провода держаться хорошо. Проверил работу эхолота, работает. Неисправность устранена.

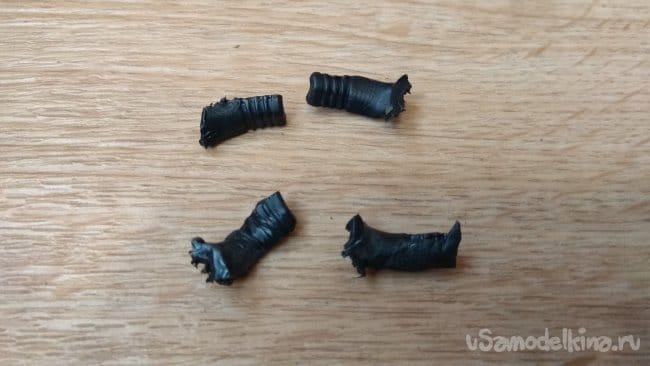

Осталось восстановить изоляцию разъема. Попробовал расплавлять куски отрезанного пластика паяльником и припаивать к разъему. Ничего хорошего не получилось, пластик плавился, но соединение с разъемом оказалось ненадежным, припаянные кусочки легко отрывались. Заливать эпоксидным клеем? Вряд ли будет он держаться за такой пластик. Решил залить разъем черным термоклеем. Были мысли прошить разъем нитью, а концы ниток обмотать вокруг кабелей и залить клеем. Если оборвут провода, в следующий раз так и сделаю.

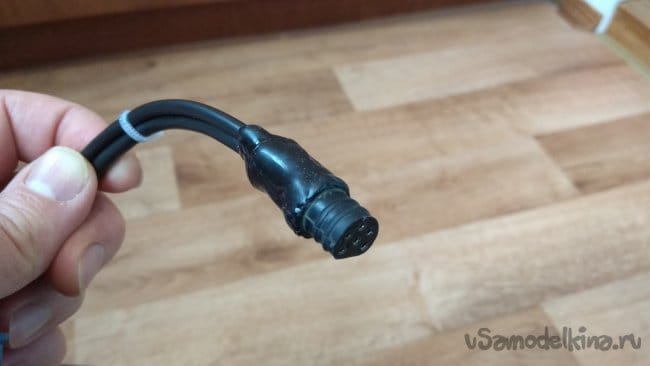

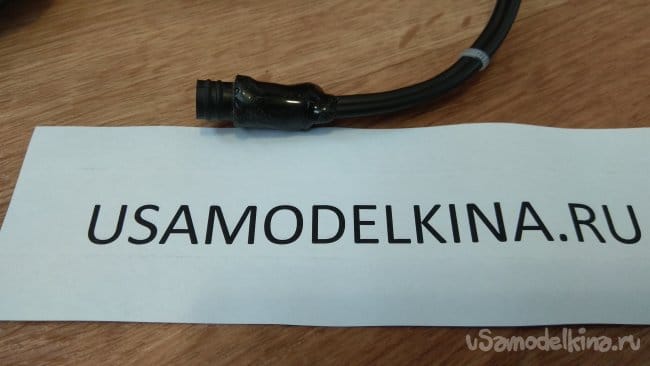

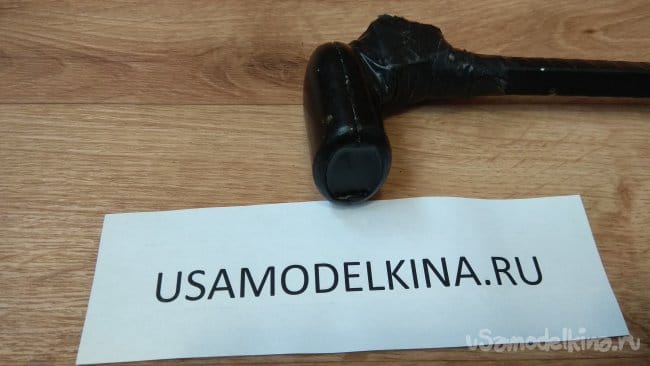

Вот что получилось в итоге:

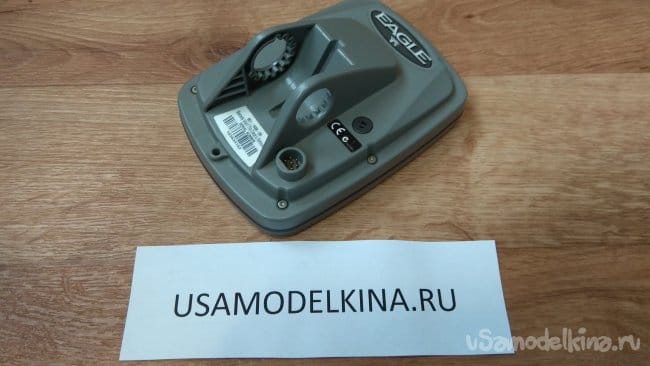

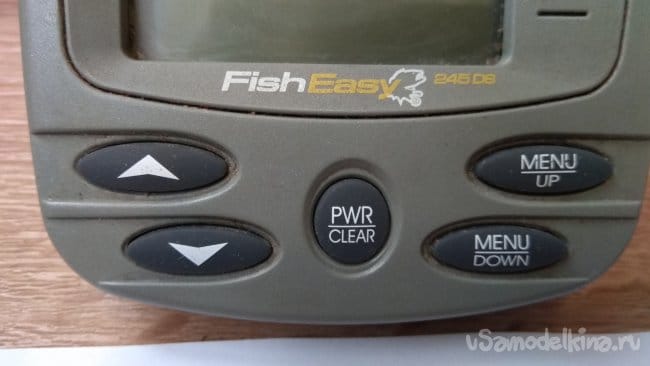

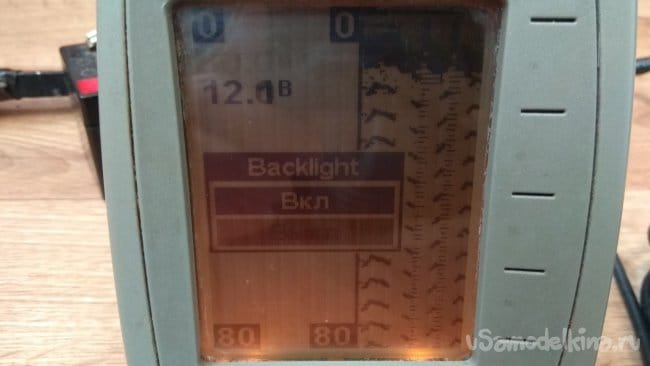

Несколько фото эхолота:
