Продолжаем восстановление радиолы ИЛГА РЭ-302-1С. В качестве проигрывателя виниловых дисков я буду использовать имеющееся у меня в наличии ЭПУ.
Электропроигрывающее устройство «II-ЭПУ-60» выпускалось предположительно с 1975 года Рижским электромеханическим заводом. ЭПУ 2 класса «II-ЭПУ-60» предназначено для проигрывания грампластинок в зависимости от модификации:
- на трёх скоростях - 33, 45 и 78 об/мин;
- на двух скоростях - 33 и 45 об/мин.
ЭПУ выпускалось с механизмом возврата звукоснимателя и без. В звукоснимателе была применена головка «ГЗК-661» или, как в моем случае, «ГЗП-301» .

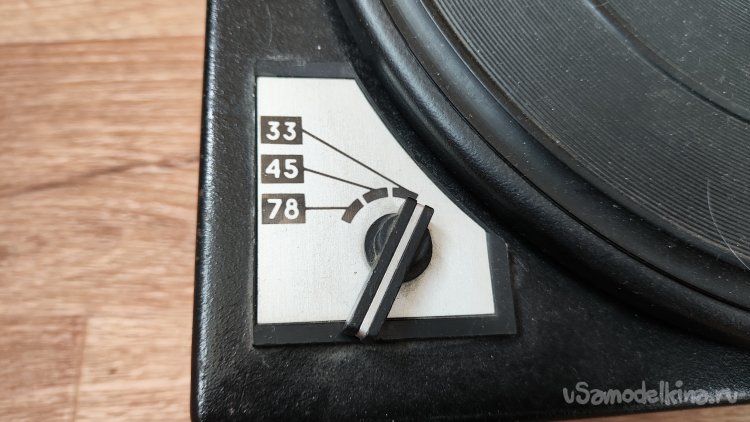

Как видите, мое ЭПУ трехскоростное.

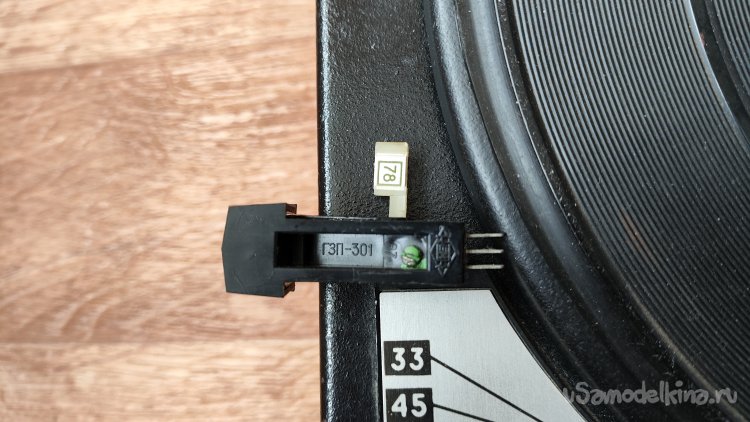

Тонарм под головку ГЗП-301 с возможностью выбора иглы под скорость 33, 45 об/мин:

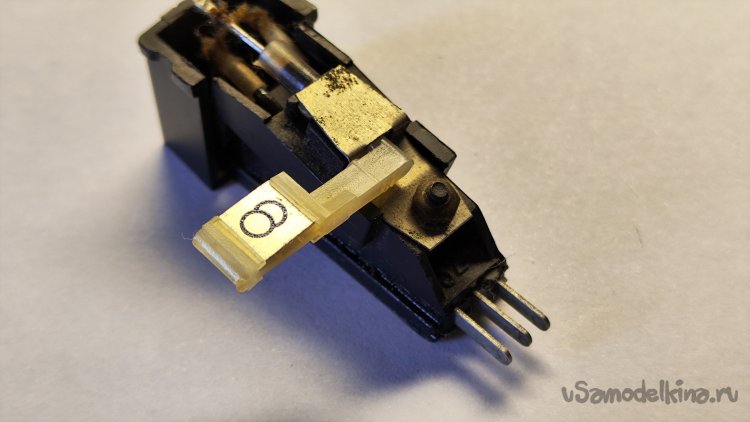

Или под 78 об/мин, что написано на ручке переключения:

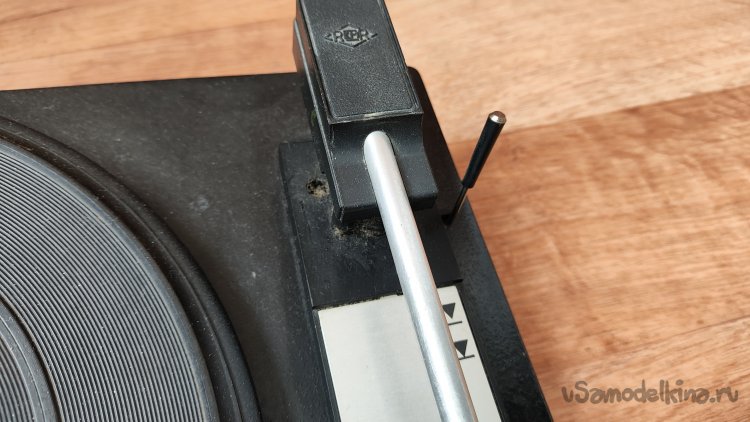

Есть механизм опускания и подъема тонарма. Правда он сейчас не работает, возможно из-за подсохшей смазки.
Состояние после многих лет хранения очень пыльное.

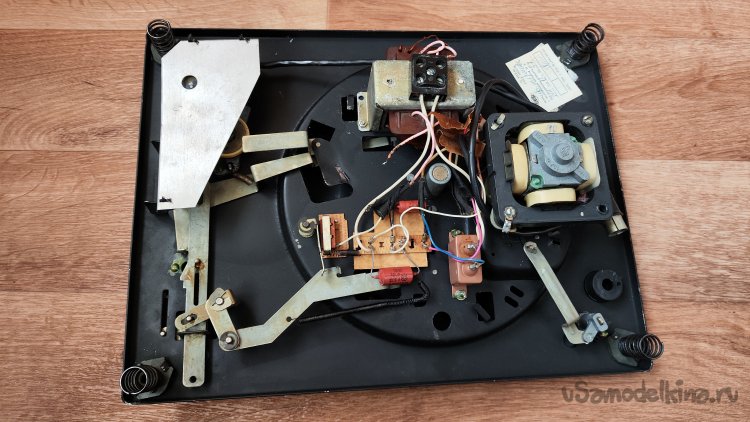

Вид снизу.

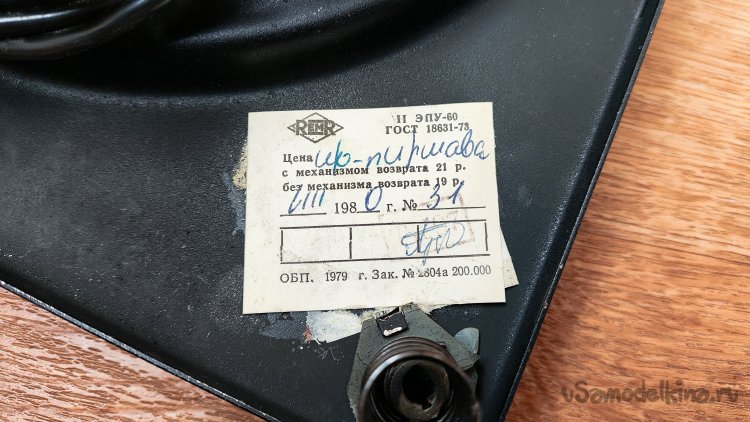

Год выпуска самого ЭПУ 1980. Но покупалось оно ближе к 87-88 году.

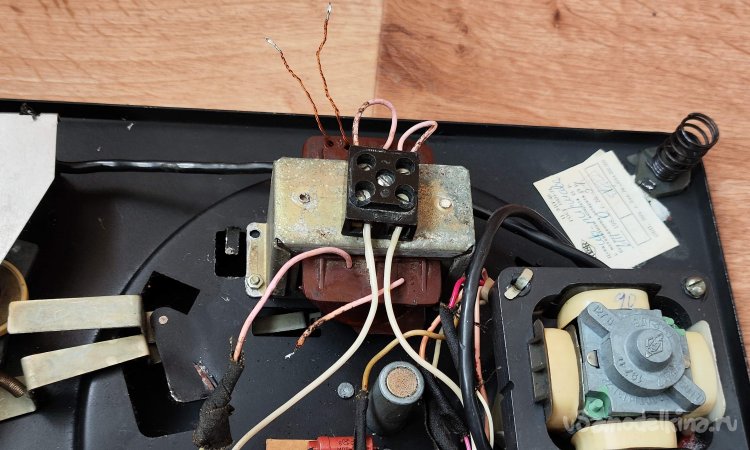

А это дополнительны трансформатор для понижения питающего напряжения с 220 В до 127 В, которое требуется для двигателя. Мотал самостоятельно, с дополнительной обмоткой для питания фонокорректора.

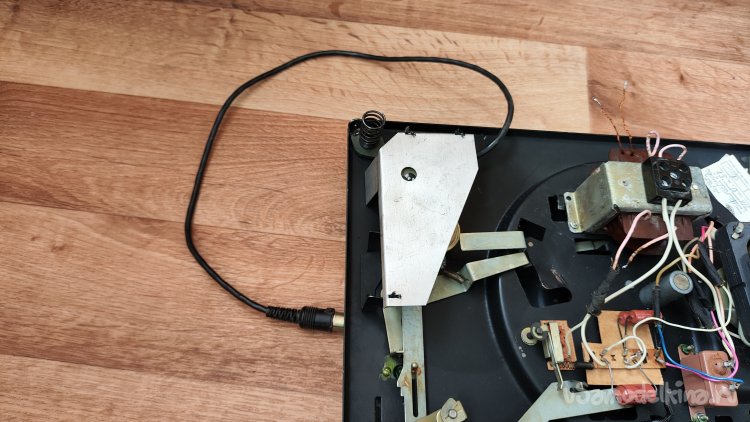

Провод с пятиштырьковым разъемом для подключения к усилителю или, в моем случае, к магнитофону.

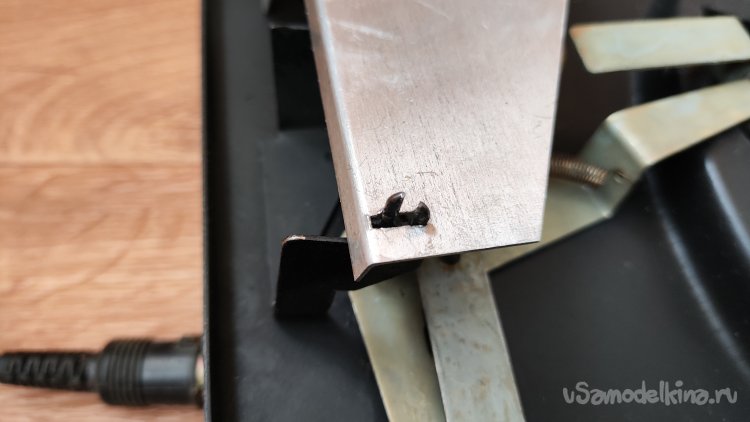

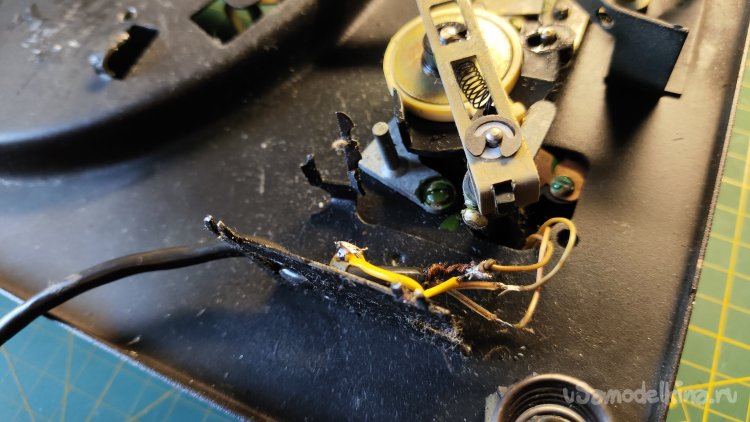

Провод в месте подключения к тонарму закрыт экраном с таким же креплением, какое уже встречалось в приемнике «Океан».

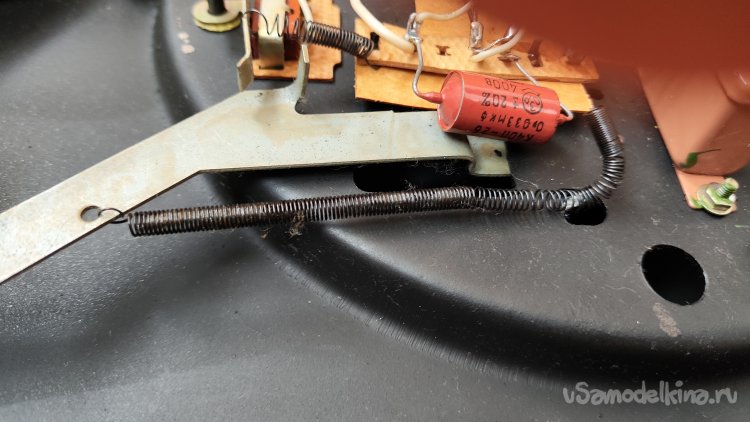

Пружина возвратного устройства, мое ЭПУ имеет эту функцию. Деталей для этого немного, а разница была два советских рубля!

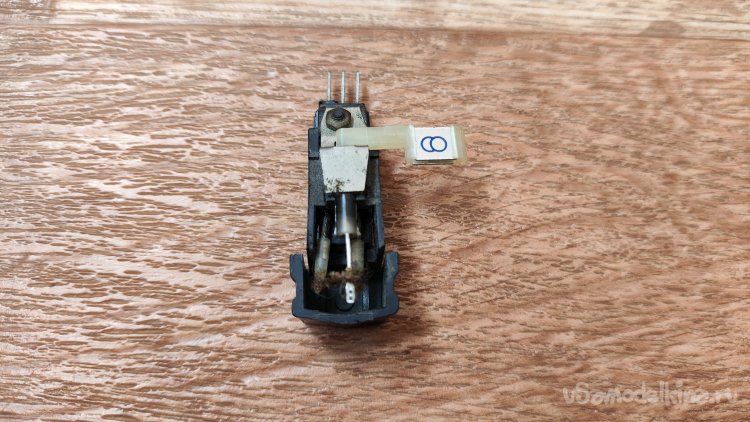

Головка выглядит удручающе. Я еще не знаю, что она вышла из строя и надеюсь обойтись простой чисткой.

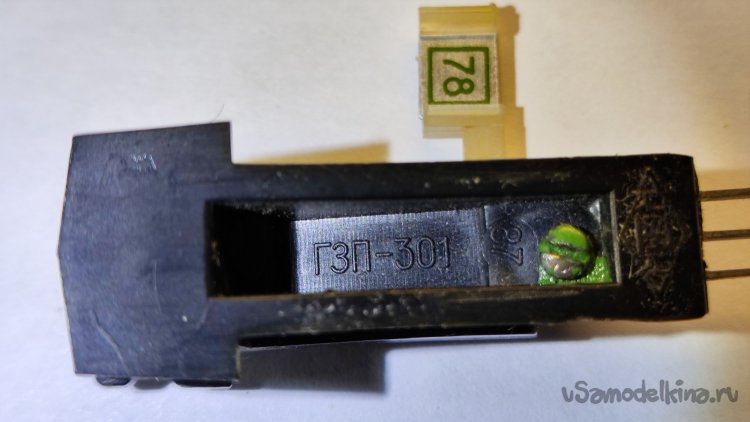

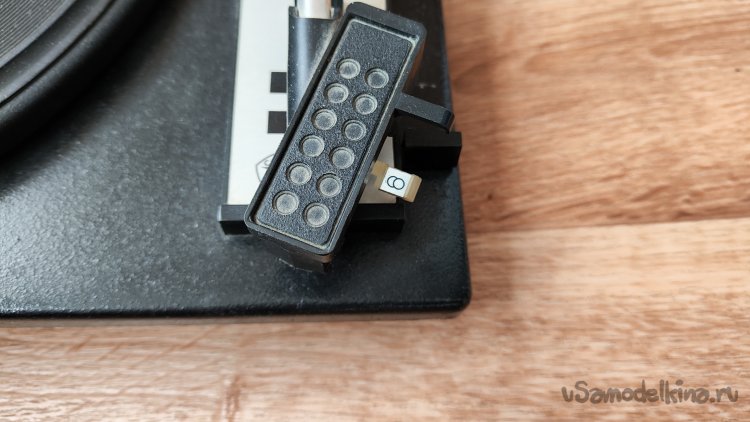

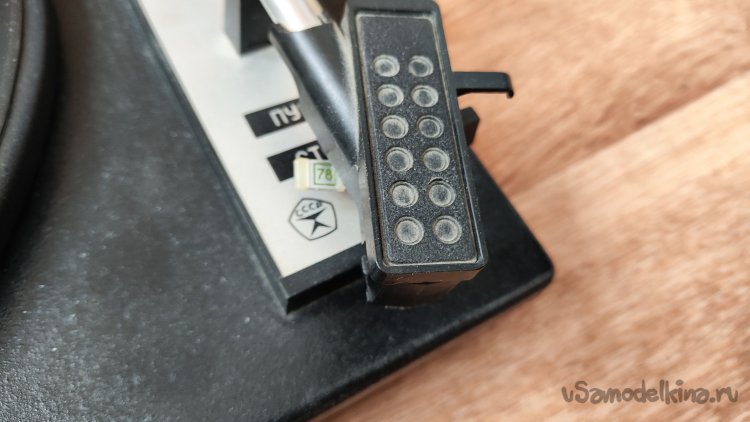

На головке видна дата изготовления корпуса 87 год.

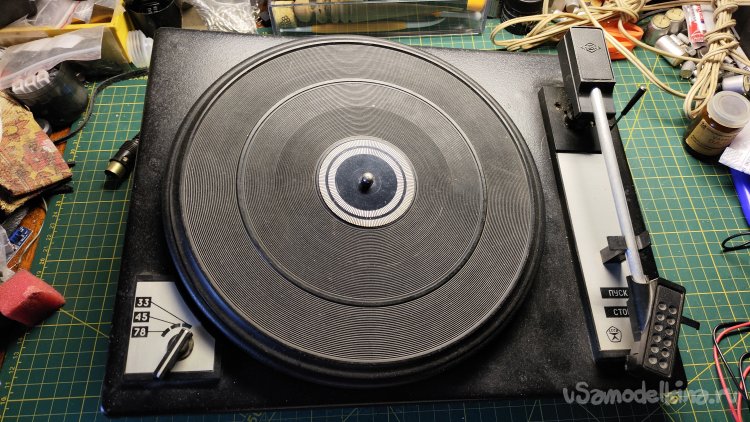

ЭПУ на рабочем столе. Приступим.

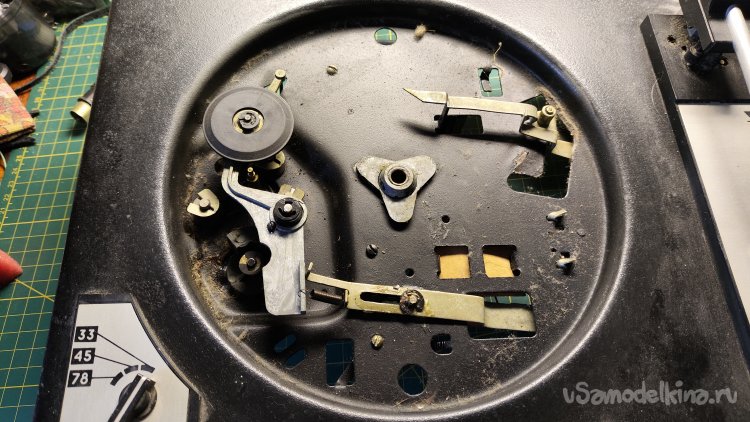

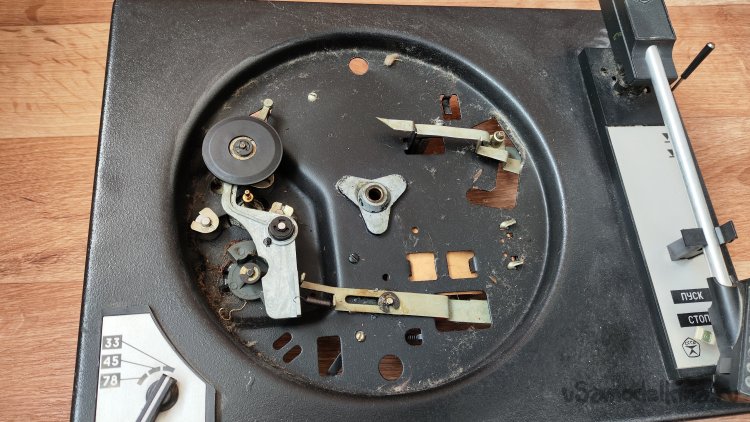

Снимаю тарелку. ЭПУ все в пыли с следах старой смазки.
Протираю поверхность салфетками. Стало намного симпатичнее.

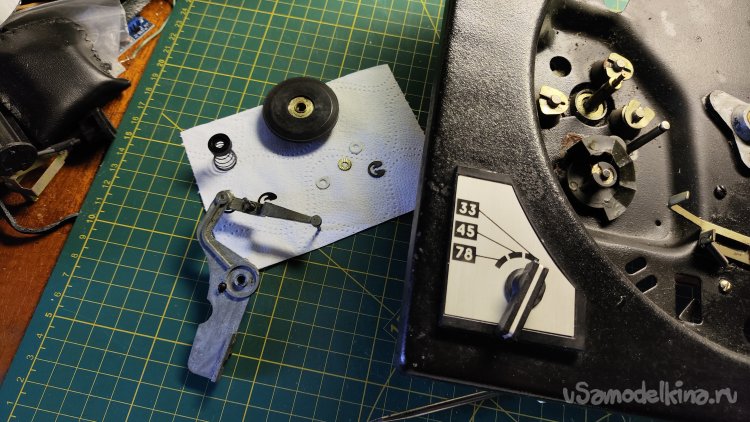

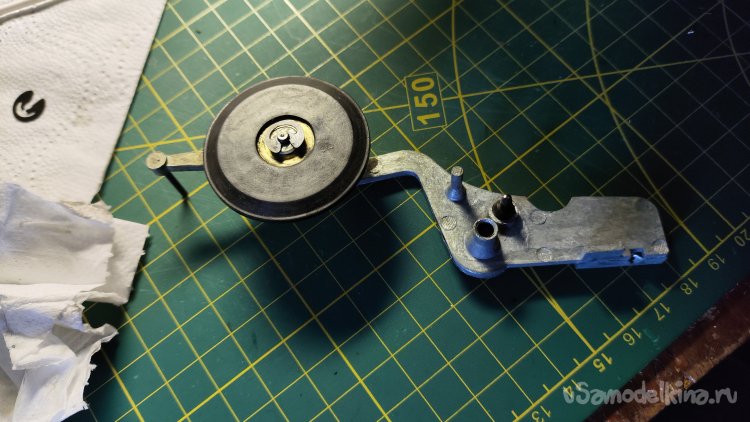

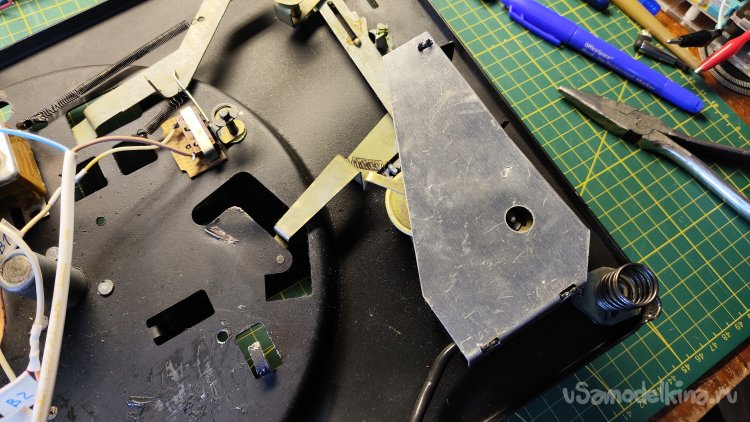

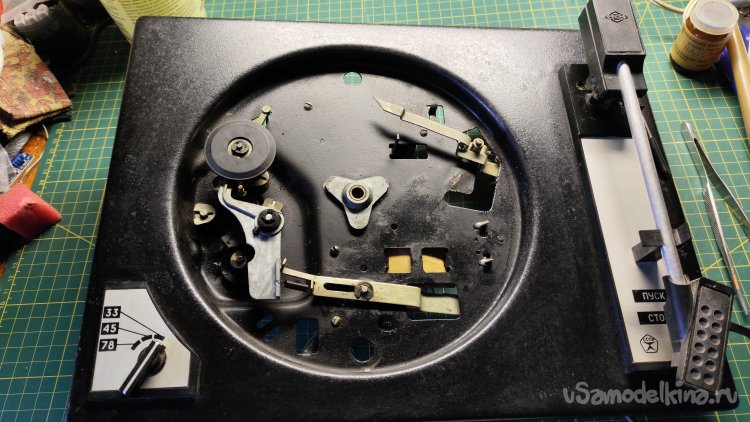

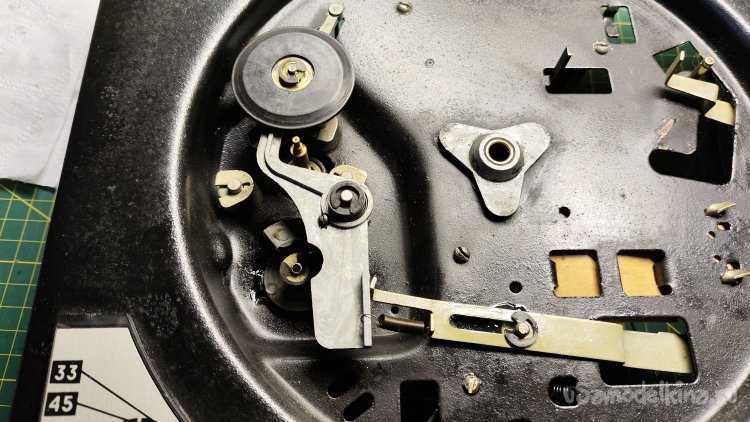

Займемся удалением старой смазки и нанесение новой. Снимаю приводной ролик и разбираю его прижимной механизм.
Следом снял механизм выбора скоростей.

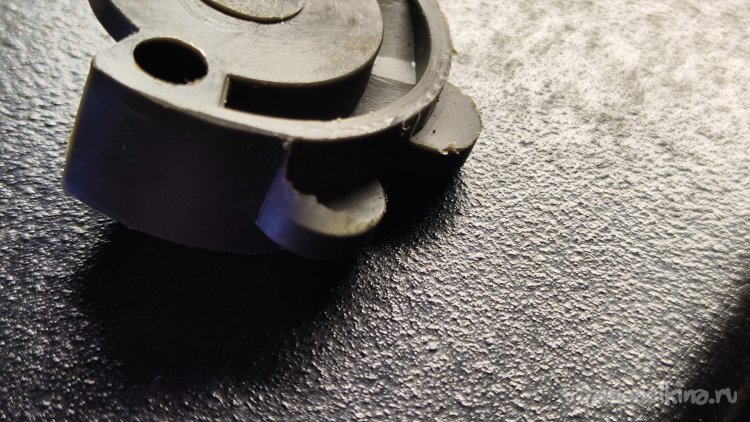

Отлив не самый чистый, это не мешает, но все же срезал лишнее.
Механизм прижимного ролика почистил, смазал, собрал. Как позже выяснилось, собрал неправильно
Смазываю вазелином ось механизма.

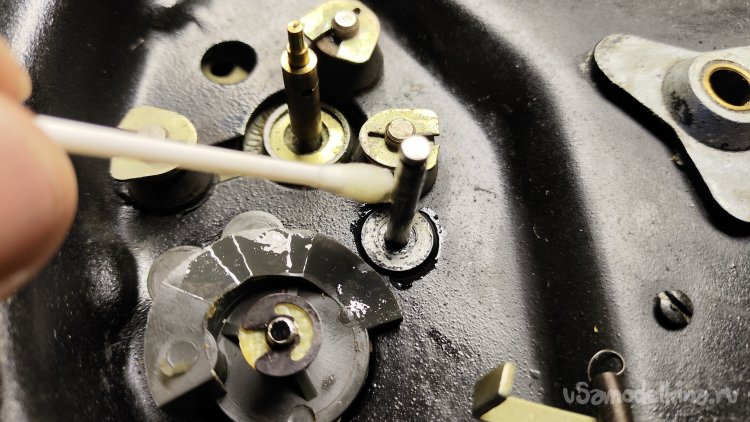

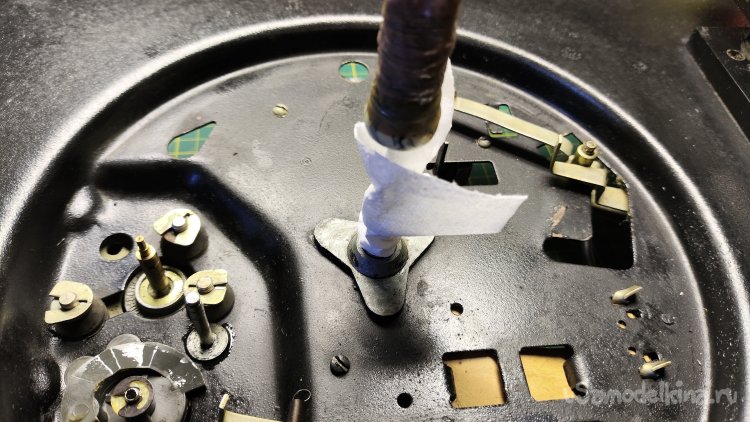

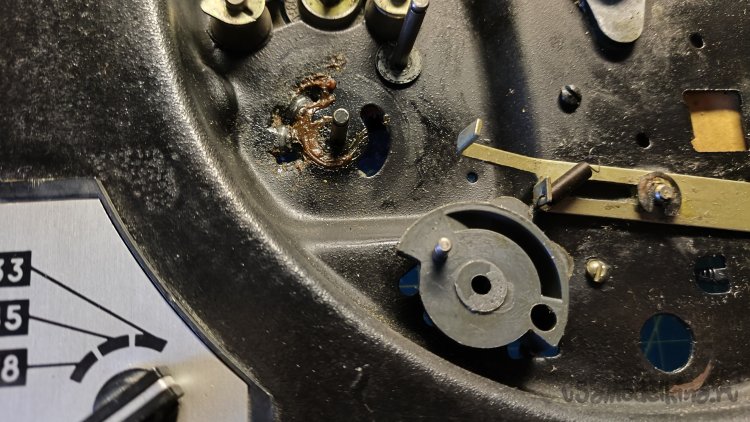

Кусочком салфетки и отверткой вычищаю старую смазку.
Собрал механизм привода. С этой стороны все.
Механизм поднятия тонарма заработал без вмешательства. Разбирать тонарм не стал. Займемся двигателем ЭПУ.
Нашел на просторах интернета инфу, что перекоммутировав обмотки можно подключить двигатель 127В напрямую в сеть 220В. Такой информации в 80-х не было, все использовали трансформаторы. Даже в промышленных образцах использовался этот метод.

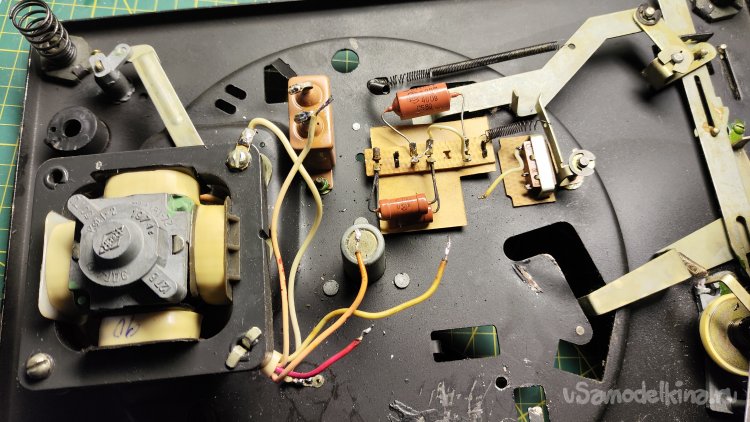

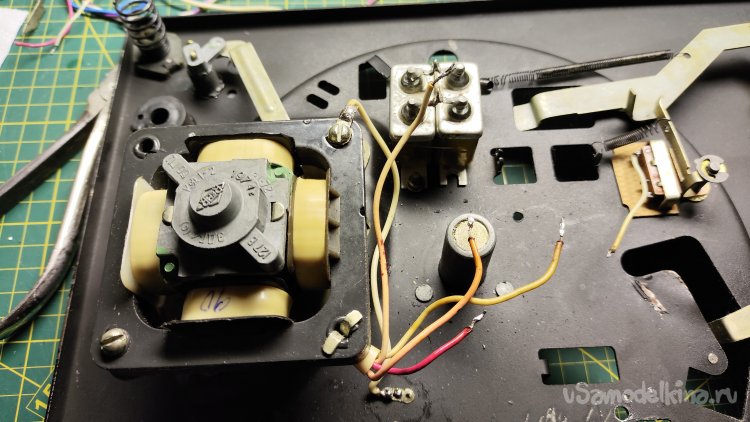

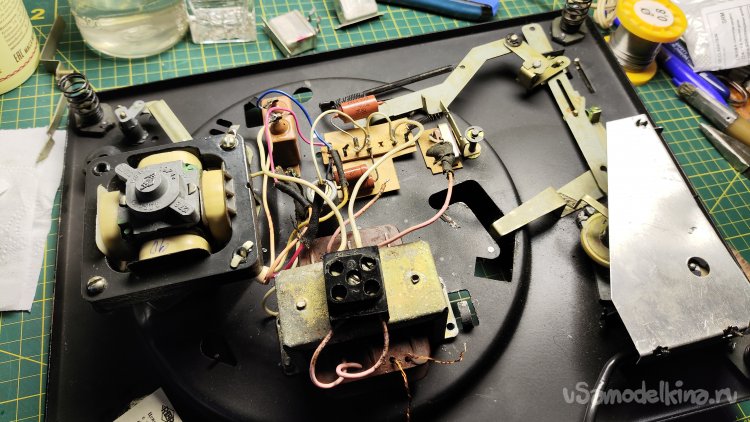

Снимаю трансформатор, распаиваю и удаляю старую схему.

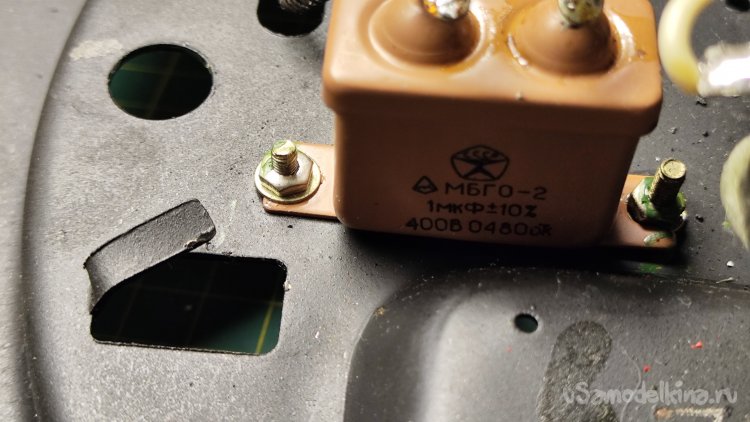

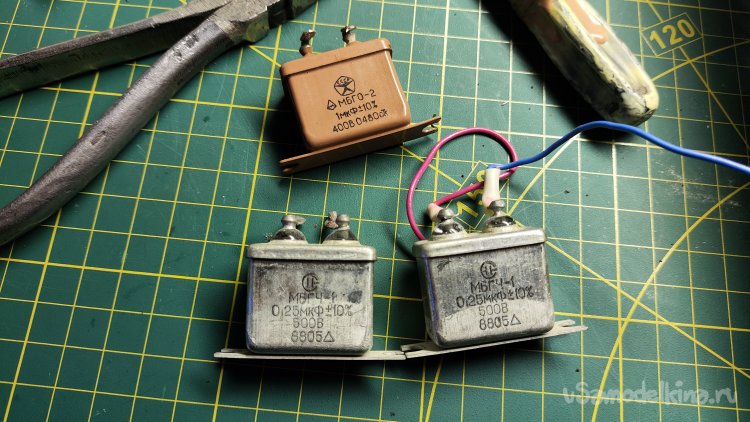

Конденсатор в схеме питания от 127В был 1 мкФ х 400В.
В схеме питания от 220 В указан номинал конденсатора 0,5 мкФ. Поискал и нашел два по 0,25 мкФ.

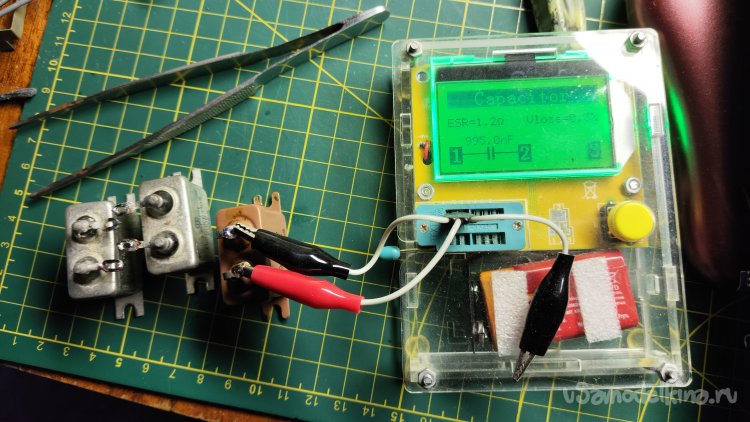

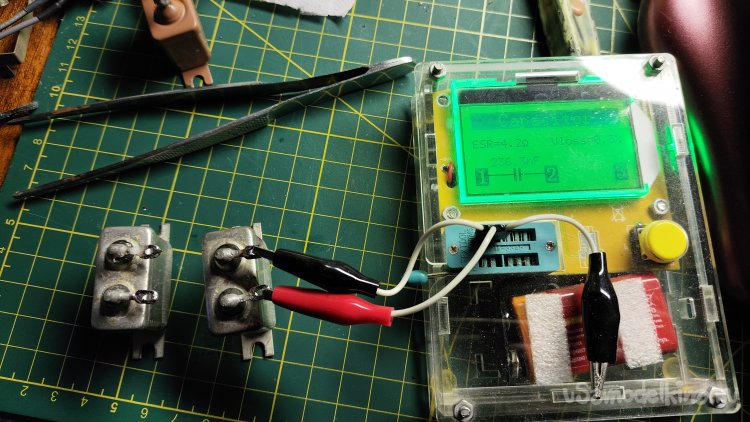

Проверка емкости конденсаторов. Все три рабочие и емкость в норме.
Соединил вместе два конденсатора по 0,25 мкФ и установил на ЭПУ. И вот теперь вопрос, а как подключать обмотки? На схеме из интернета у обмоток разное сопротивление, у меня одинаковое. И где у обмоток начало, где конец?
Хорошо, что сделал фото до распайки. Пришлось по фото вычислять где какая обмотки и где их начало-конец.

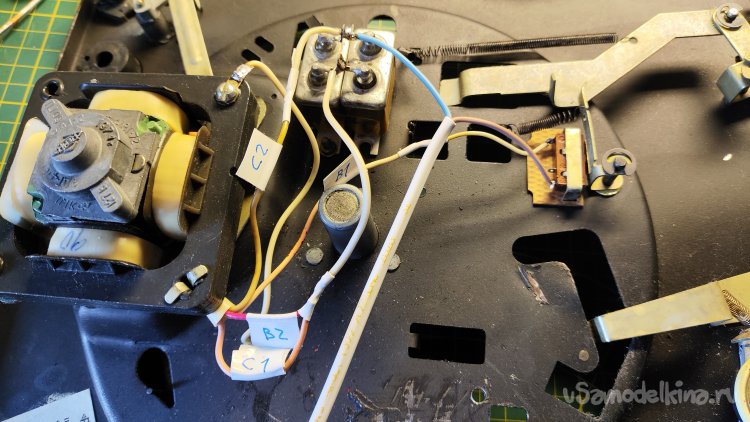

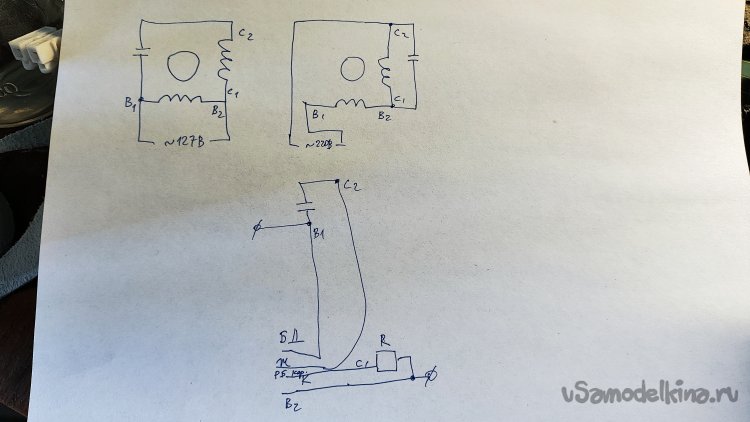

Пометил провода, собрал схему.
Хочется снять экран, посмотреть, что под ним.
Под ним красота. На проводах даже нет изоляции соединения. Ну а что, там же не 220 В))
ЭПУ в сторону, посмотрим, что с головкой. Вид у нее страшненький.
При переключении на другую сторону игла сползает с вилки. Печалька.

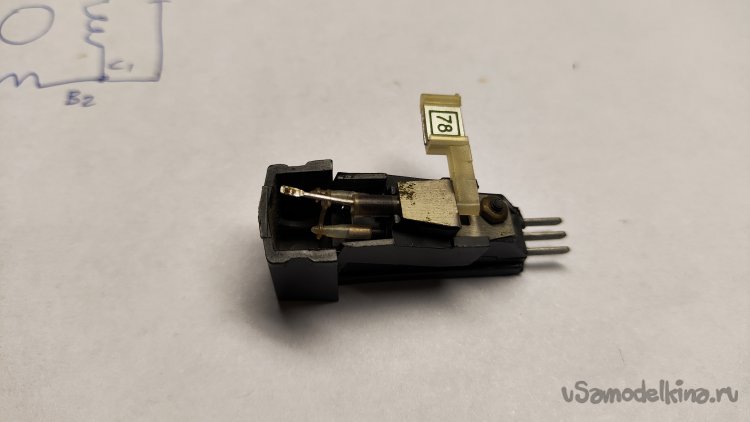

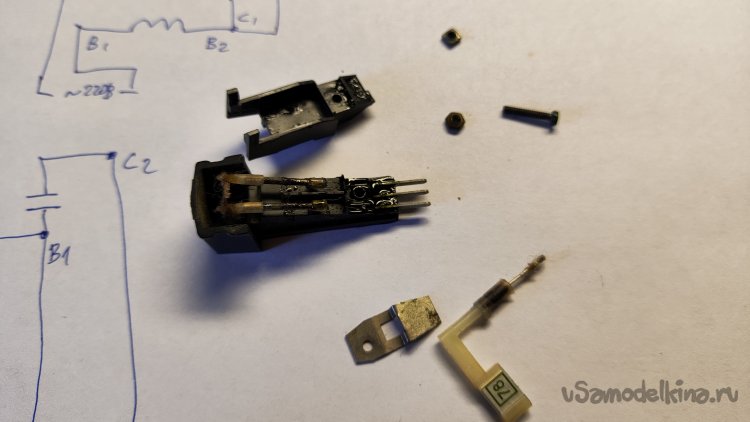

Попробую восстановить нормальное состояние. Головка разбирается очень просто. Первым делом для снятия иглы откручивается гайка.
А если продолжать откручивать закрепленный краской винт, то можно разобрать саму головку.

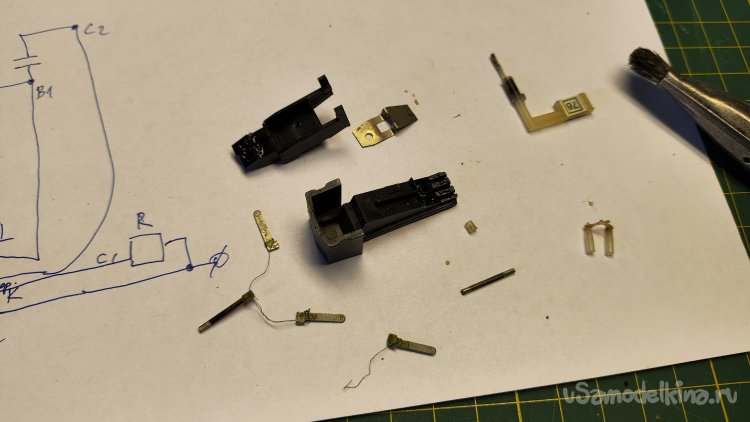

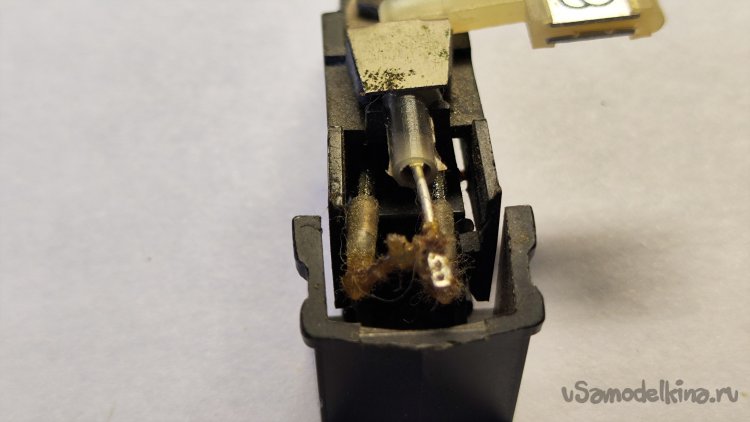

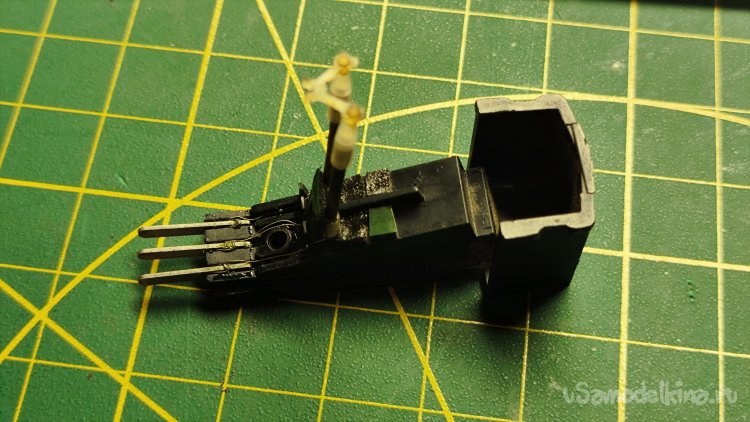

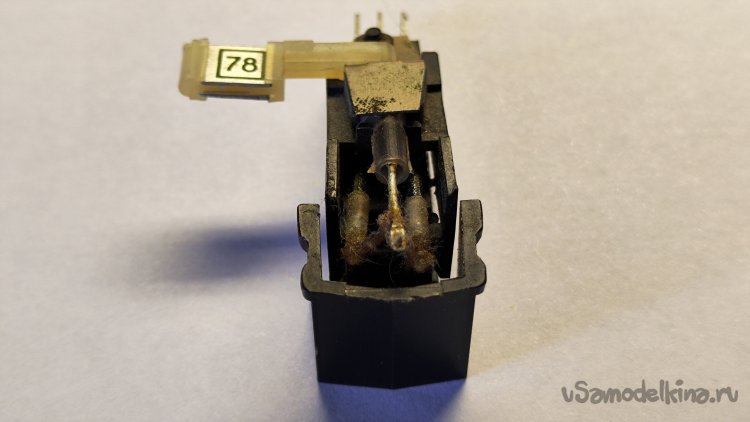

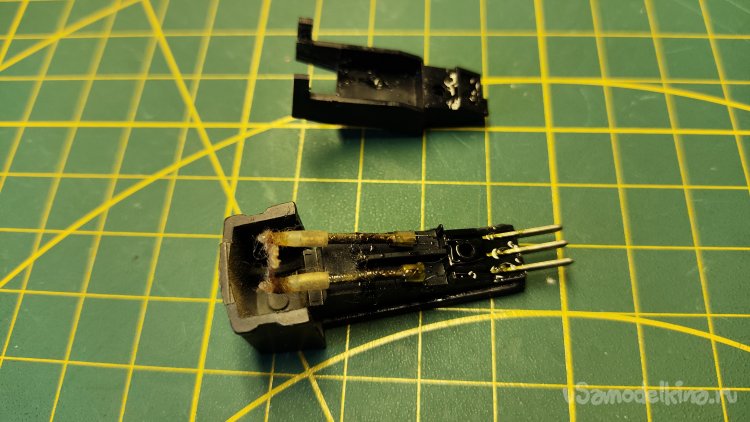

Головка разобрана. Посмотрел информацию в интернете и приуныл. Там где палочки пьезодатчиков должна быть демпферная капля непонятного состава, которая от времени на всех головках растекается. И потеки в корпусе головки, это следы растекшегося демпфера.
Новая китайская головка стоит 30 бел.рублей. Ладно, капли нет, попробуем чем-то заменить. Пробую вытереть следы растекания. Результат более чем не радует. Это трындец!

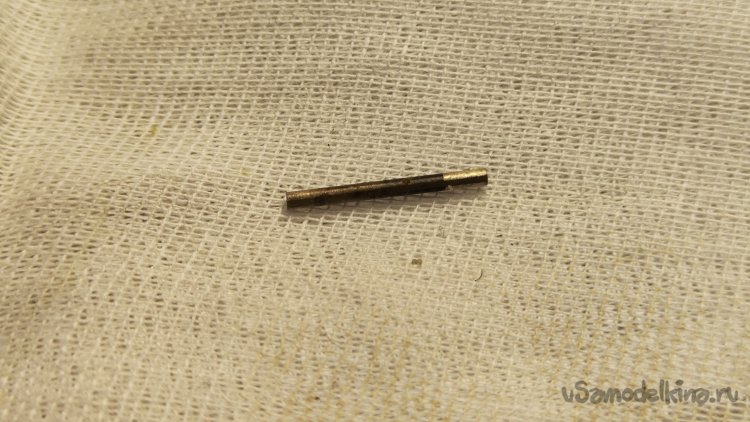

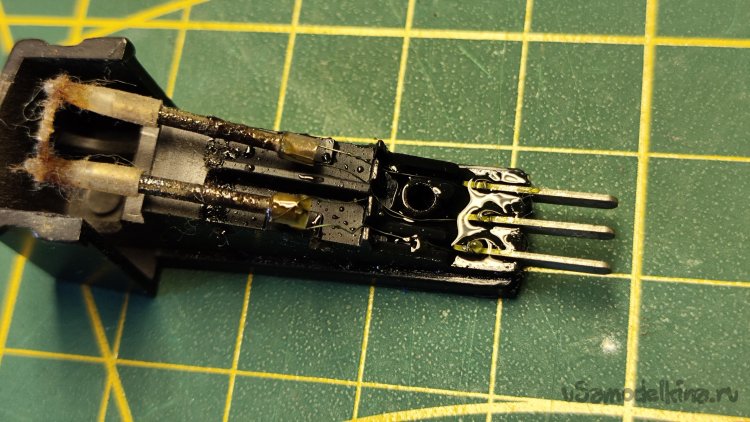

Зато теперь можно хорошо рассмотреть пьезоэлемент.
И второй тоже можно рассмотреть.

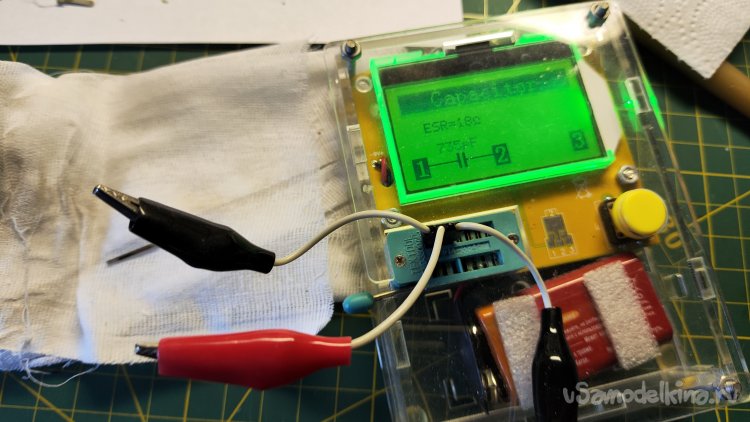

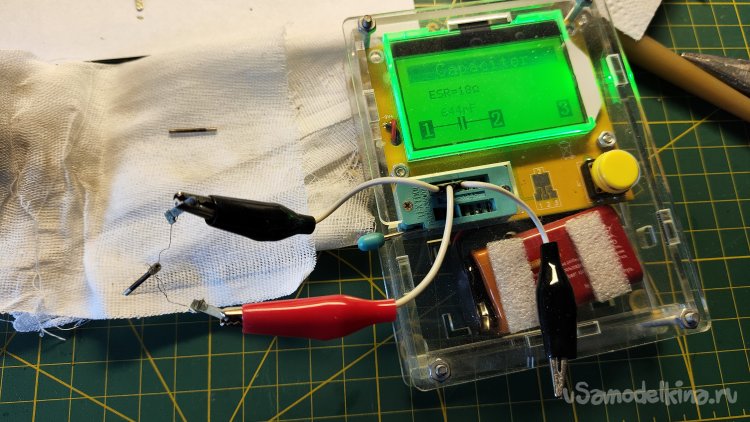

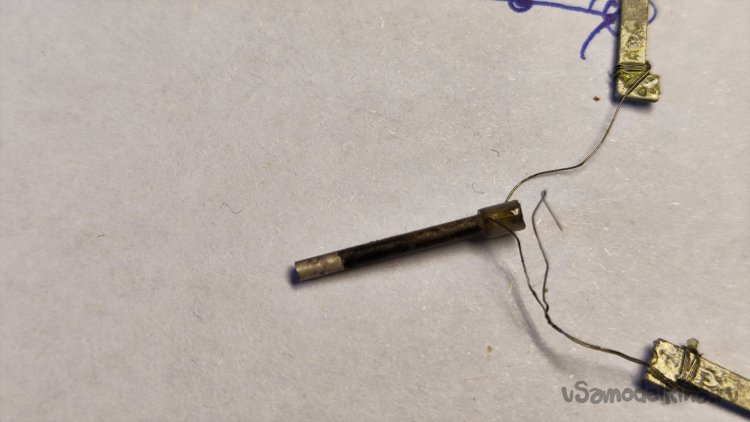

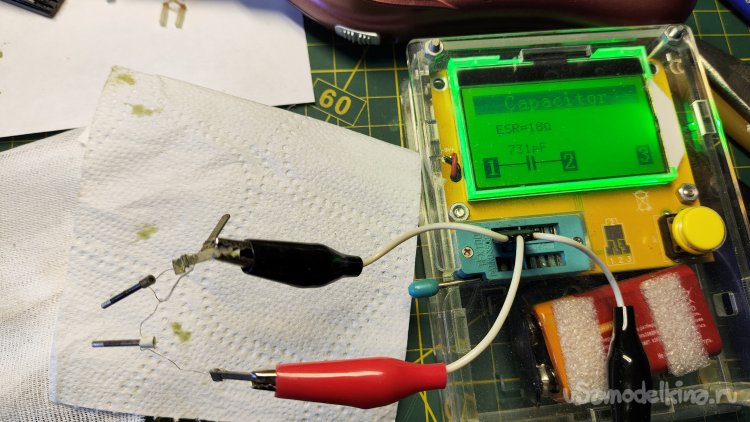

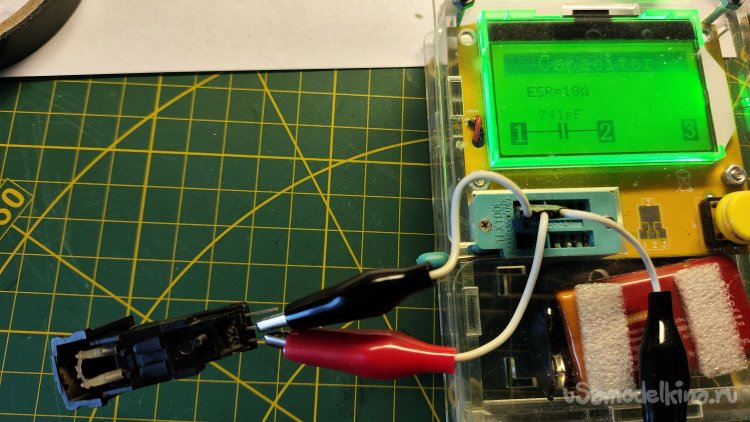

Примечательно, что хорошее посеребрение осталось только с одной стороны, причем не со стороны подключения. Пьезоэлемент по сути конденсатор, а значит его емкость можно измерить. Пробуем. Это замеры выпавшего из держателя пьезоэлемента. Зажимал между крокодилов и нажимал кнопку для измерения.
А это второй пьезоэлемент.

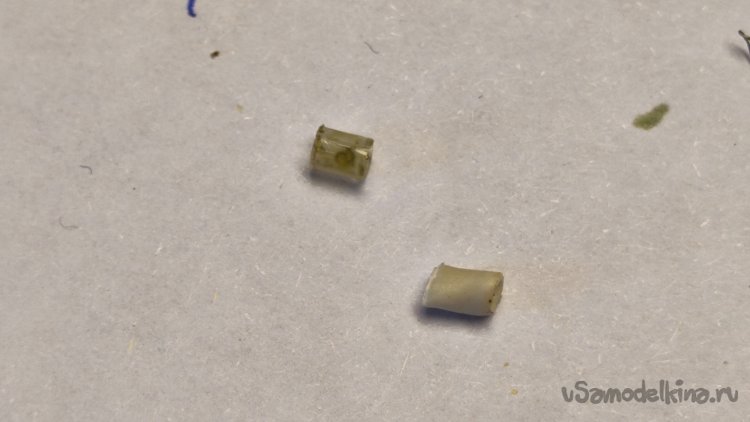

А вот и причина распадания, трещина на трубочке. Попробую заменить ее трубочкой из термоусадки.
На удивление все работает, по крайней мере есть контакт проводников с пьезоэлементом.

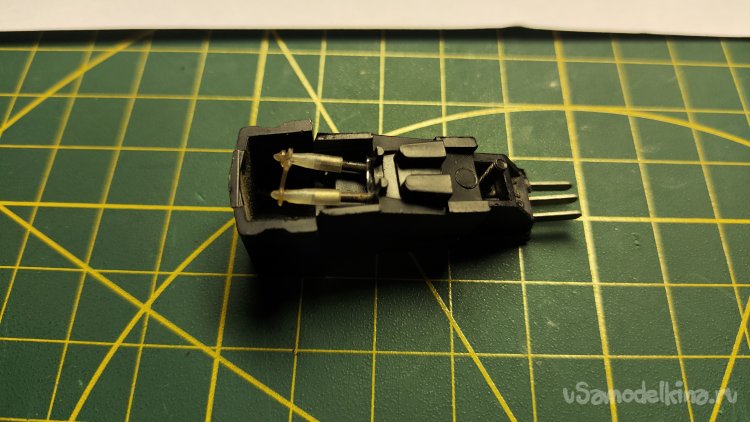

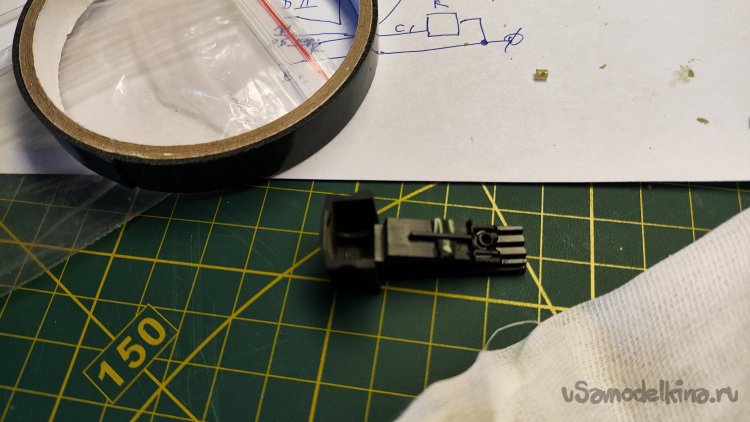

Попробую закрепить пьезодатчики на корпус головки с помощью вспененного двустороннего скотча.

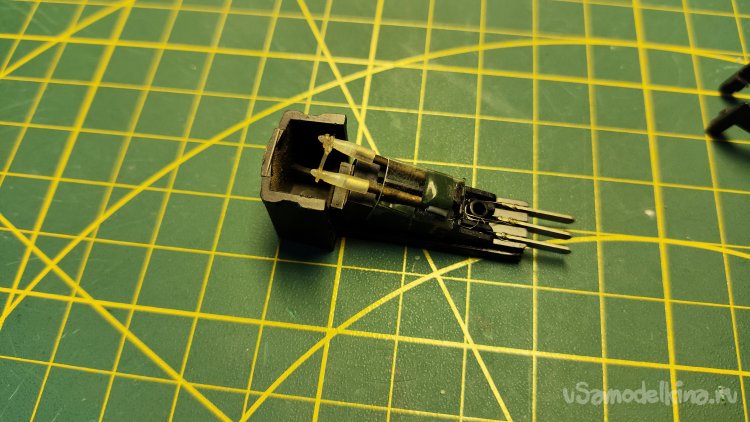

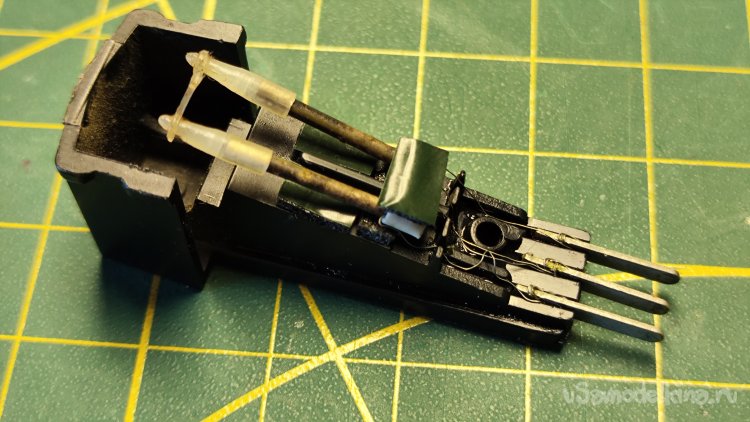

Приклеиваю датчики к корпусу. Под них подкладываю вспенку для опоры. Сверху фиксирую датчики между собой еще одним кусочком вспенки.
Чтобы вся конструкция на развалилась, фиксирую ее кусочком пленки скотча. Выглядит красиво, прямо из разряда, я у мамы инженер!

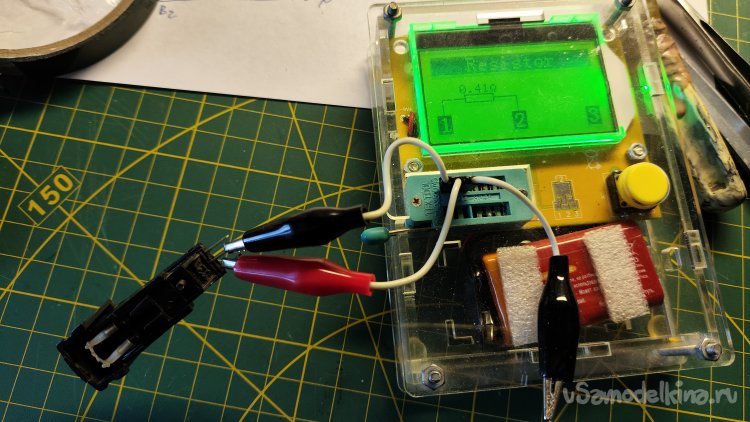

Собираю головку. Проверяю. Один канал в коротком.
Другой канал в норме.
Снова разбираю головку и обнаруживаю два перемкнутых проводника. Собираю головку. Проверка. Работает!
И второй канал работает.

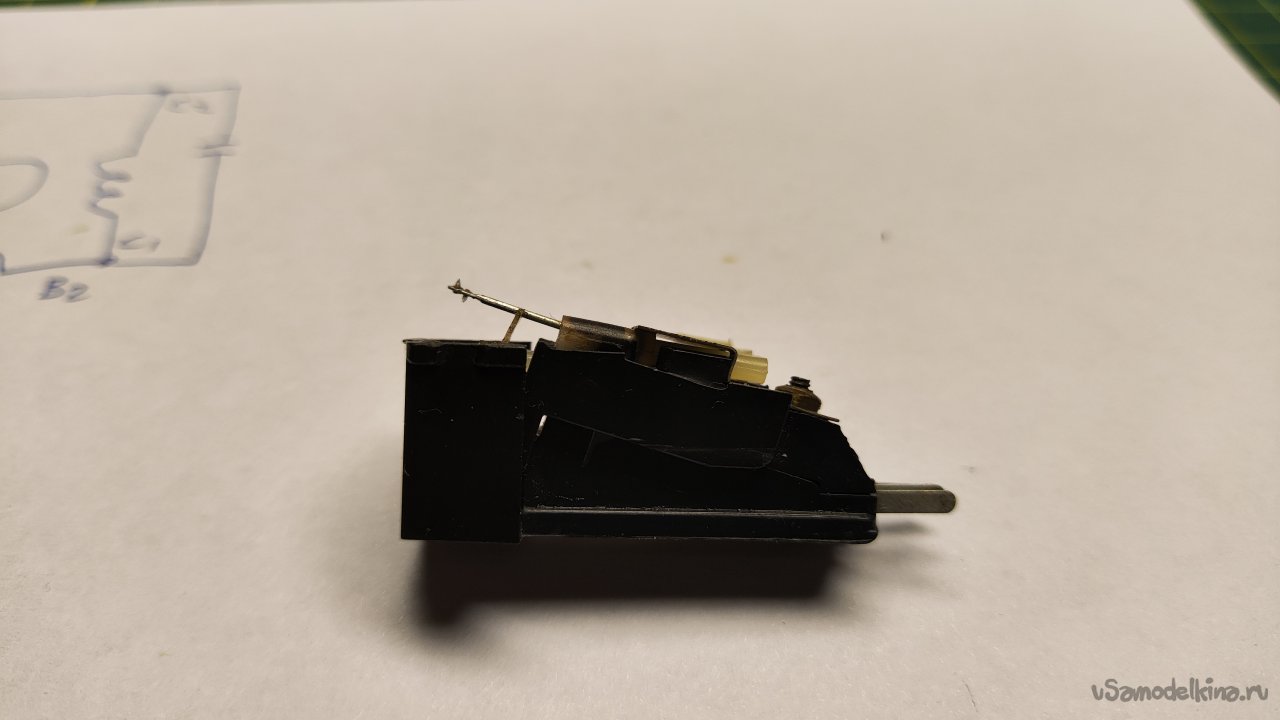

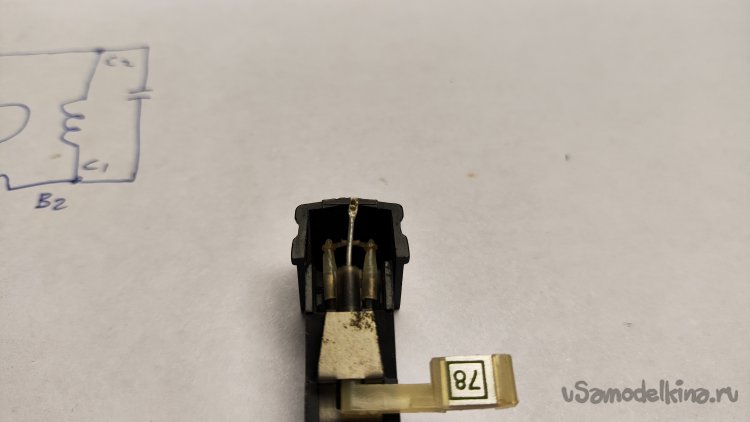

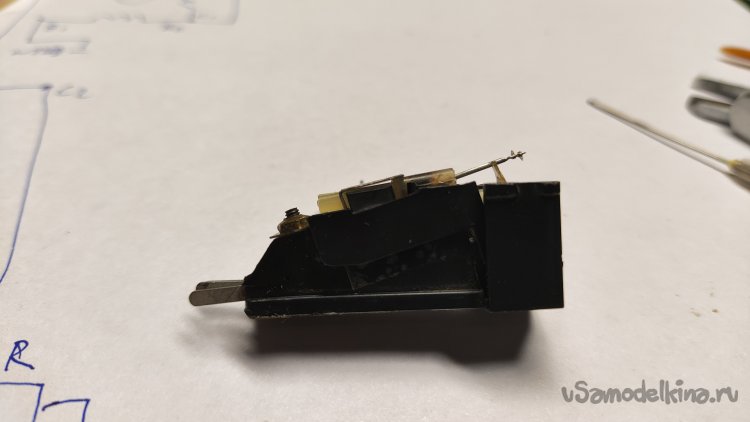

Поставил иглу. Получилось слишком высоко, угол неправильный.
Поставил головку в ЭПУ, попробовал, как работает. Сразу два минуса. ЭПУ без толчка не запускается, видимо недостаточная емкость конденсатора. Второй минус – очень много высоких частот и очень мало низких. Нужен фонокорректор. Странно, но нигде на схемах радиолы его нет. Что же там стояло и как работало?

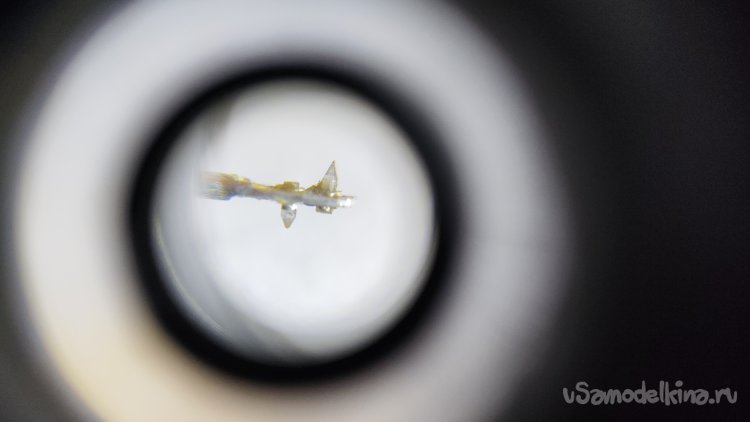

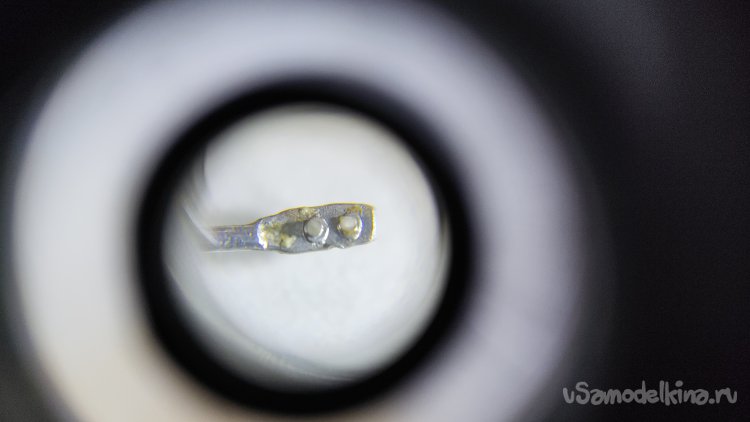

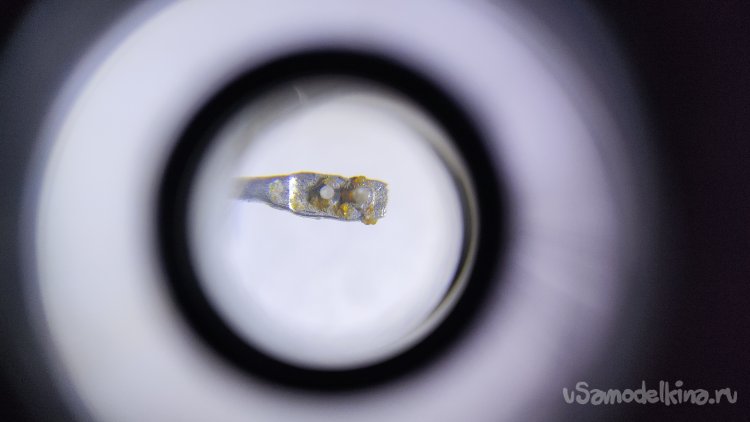

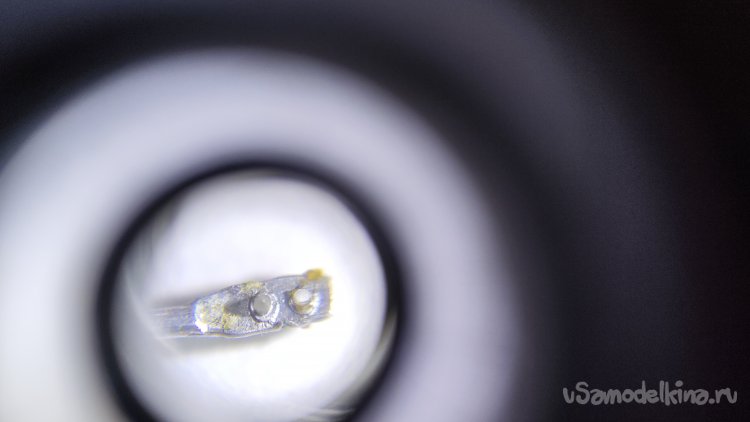

Кстати, если вы думали, что иголки для разных скоростей одинаковые, то вот нет, они разные. Благо есть ручной микроскоп и это можно рассмотреть. Сама игла в каких то потеках, возможно все тот же потекший демпфер. Вид с двух сторон.
И так видно, что игла грязная.

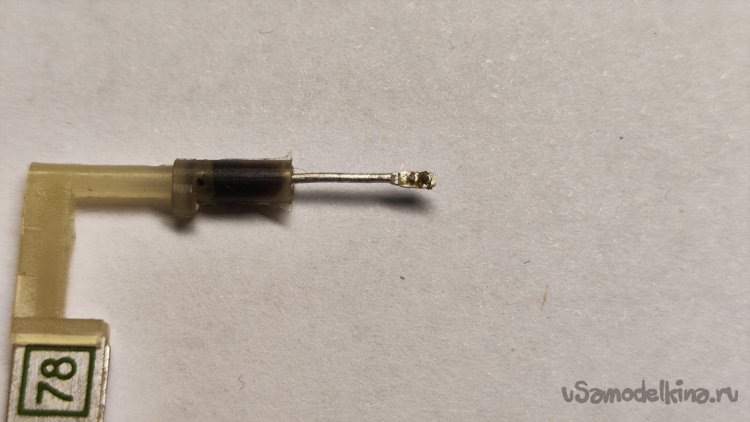

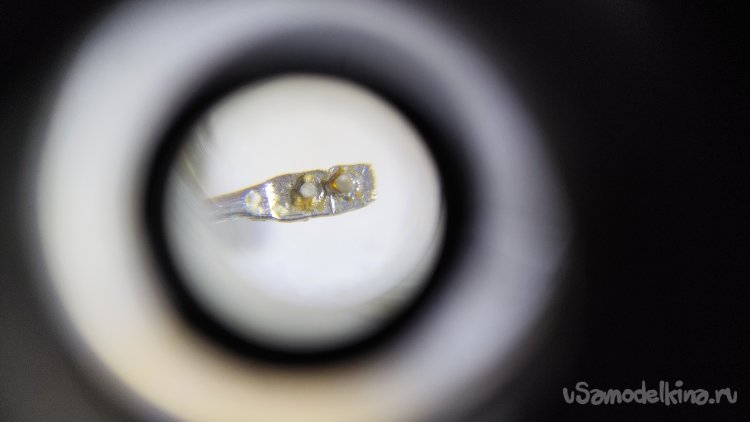

А вот и сами иглы. Верхняя игла более острая, для скоростей 33, 45 об/мин, нижняя более тупая, для 78 об/мин.

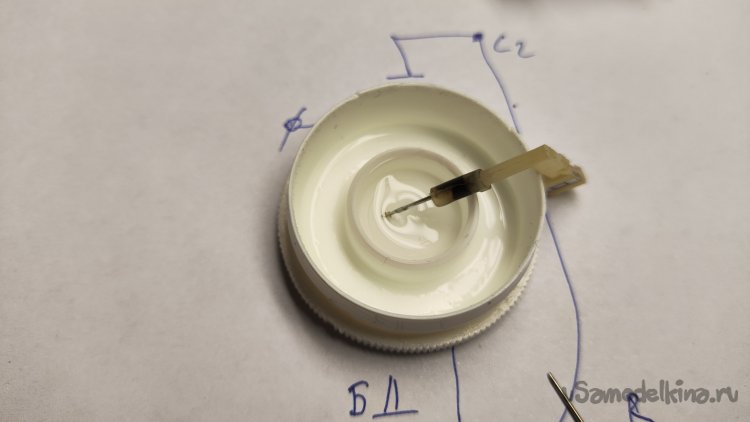

Пробую размочить грязь в спирте.

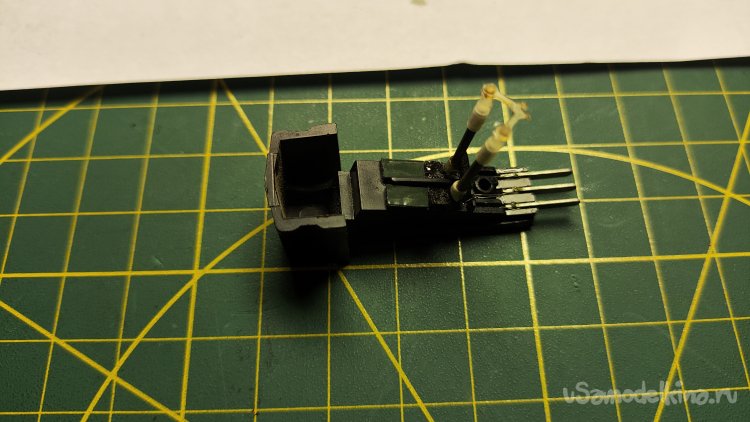

Пока игла отмокает, разобрал головку. Хочу немного сдвинуть пьезодатчики и убрать поддерживающий скотч.

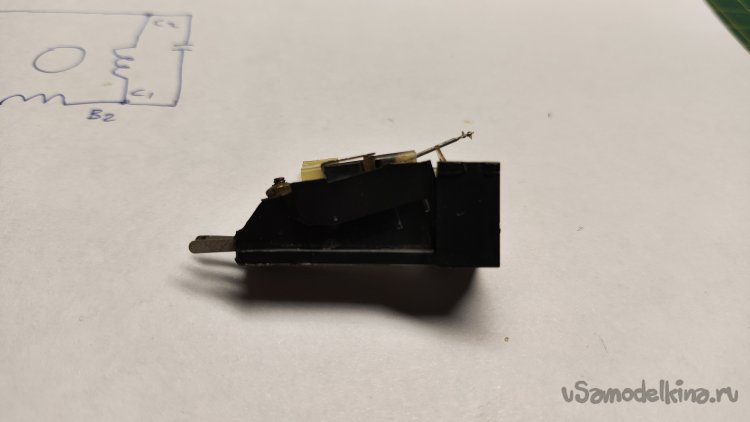

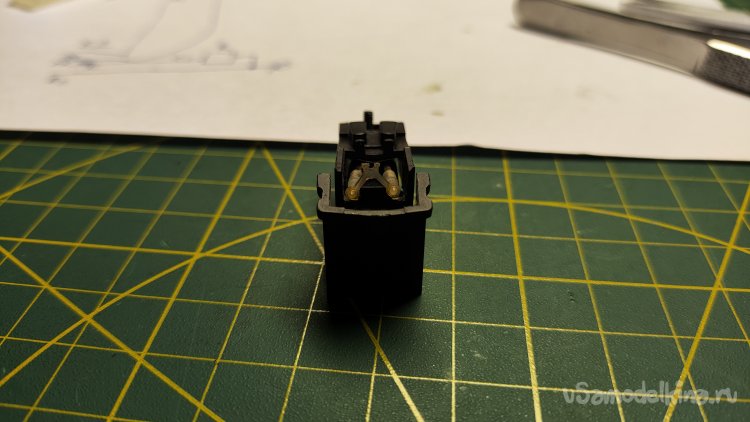

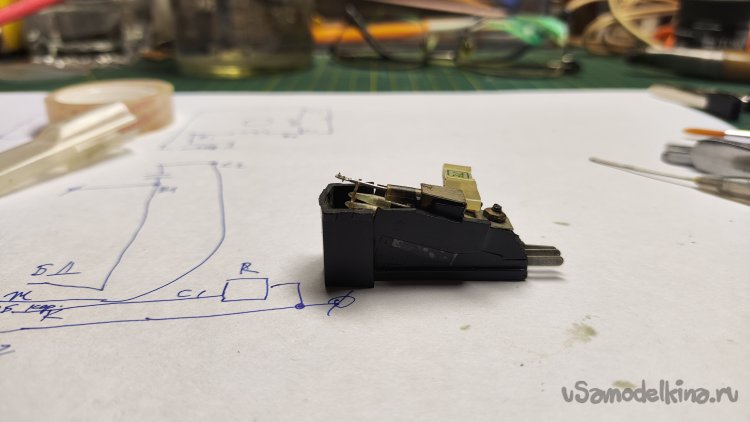

Собираю головку. Вроде получилось сделать лучше и вилка стоит тоже ровно.
Игла полностью не отмылась, но стала немного чище.

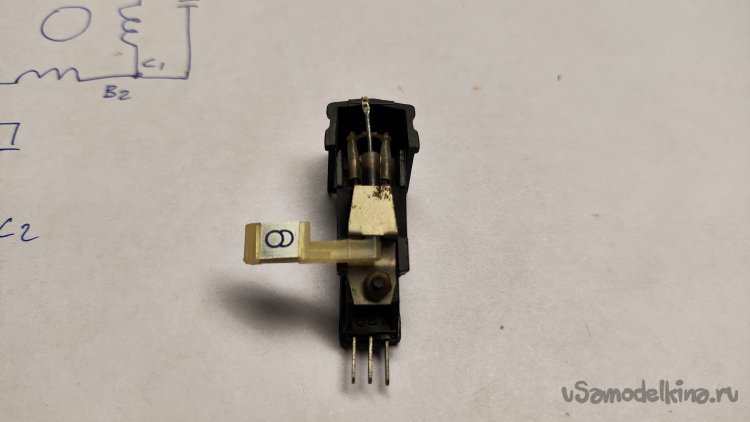

Собираю головку, устанавливаю иглу.

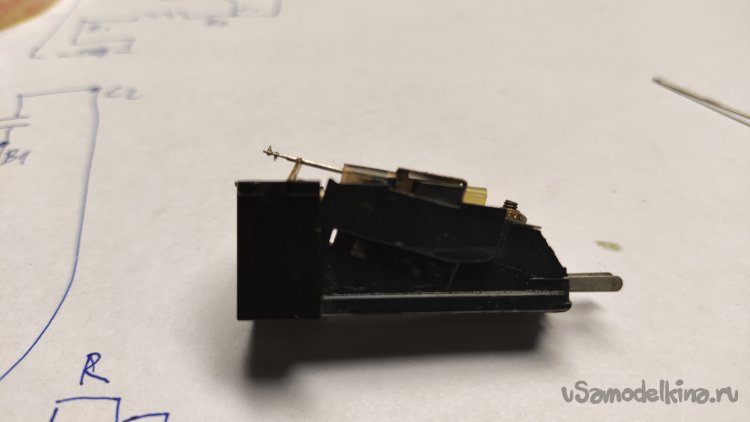

Угол стал немного лучше, плюс еще прижмется игла весом тонарма.

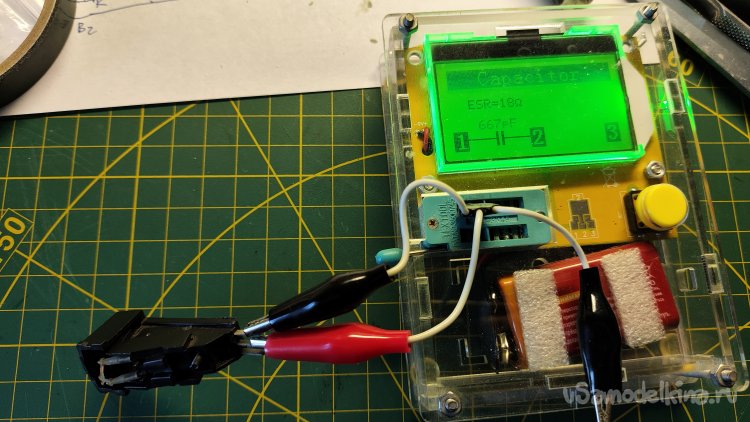

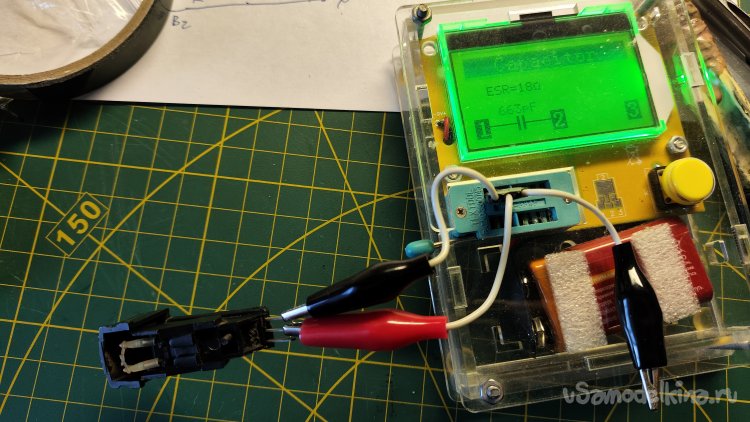

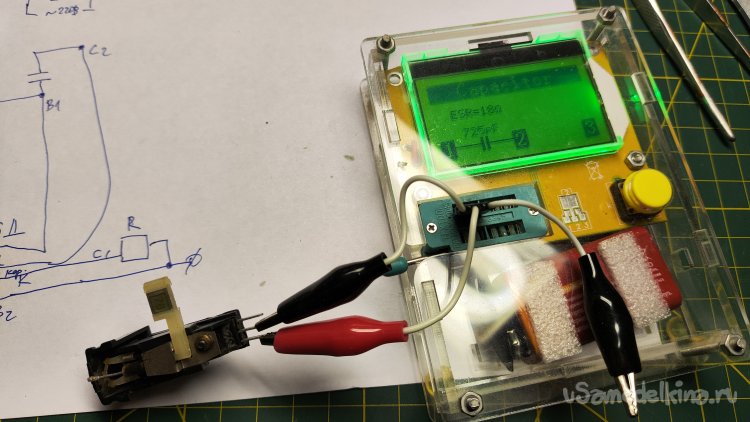

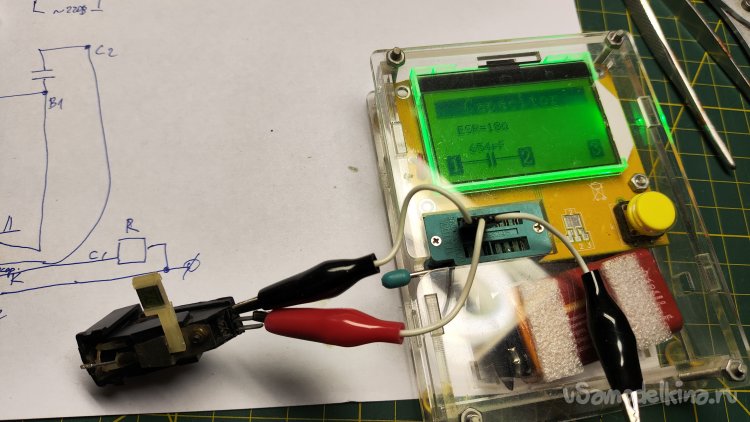

По емкости все в норме, ничего не коротит.
Проверил работу головки. Намного лучше не стало. Нужен фонокорректор. Им и займусь в следующей части.
