Здравствуйте, уважаемые авиамоделисты.
Решил показать вам свою новую авиамодель истребителя «Лунь» «Circus» СВ – 246 на импеллере.
Луни́ (лат. Circus) — род хищных птиц подсемейства луневых из семейства ястребиных.
«Почтенные старцы» мира пернатых
Эти пернатые хищники отличаются изяществом и ловкостью — редкая добыча ускользнет из их цепких когтей

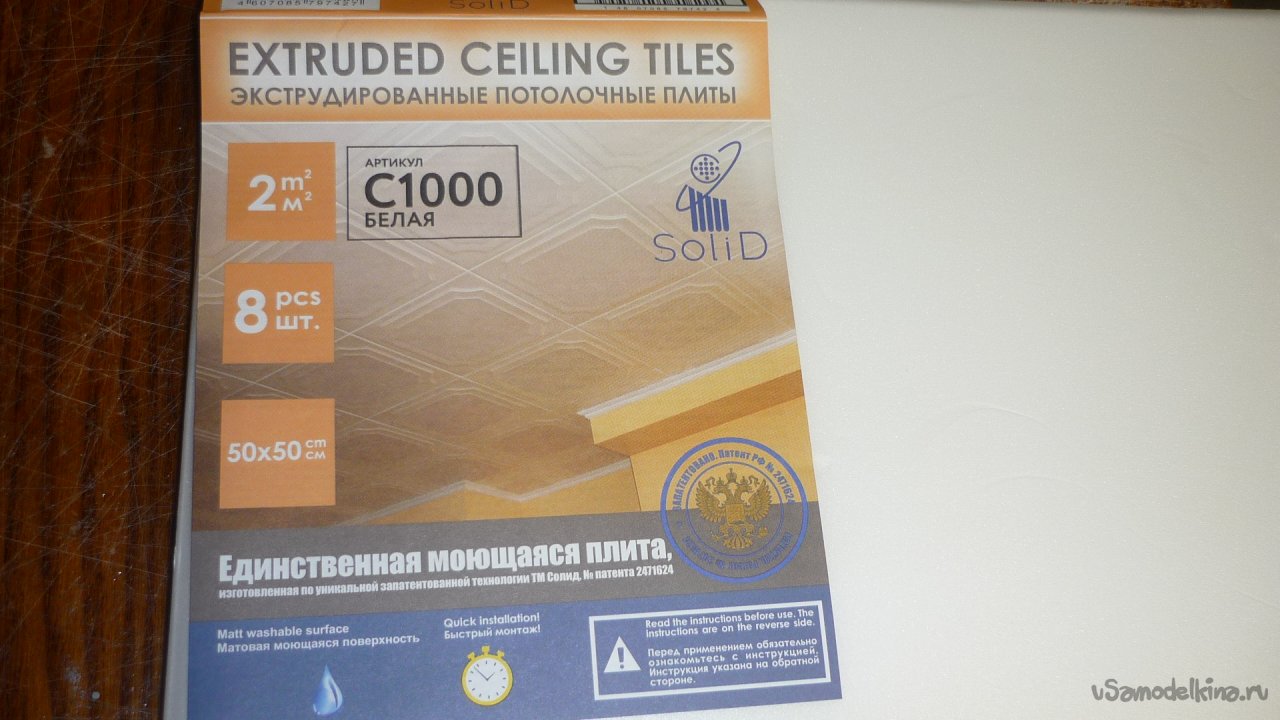

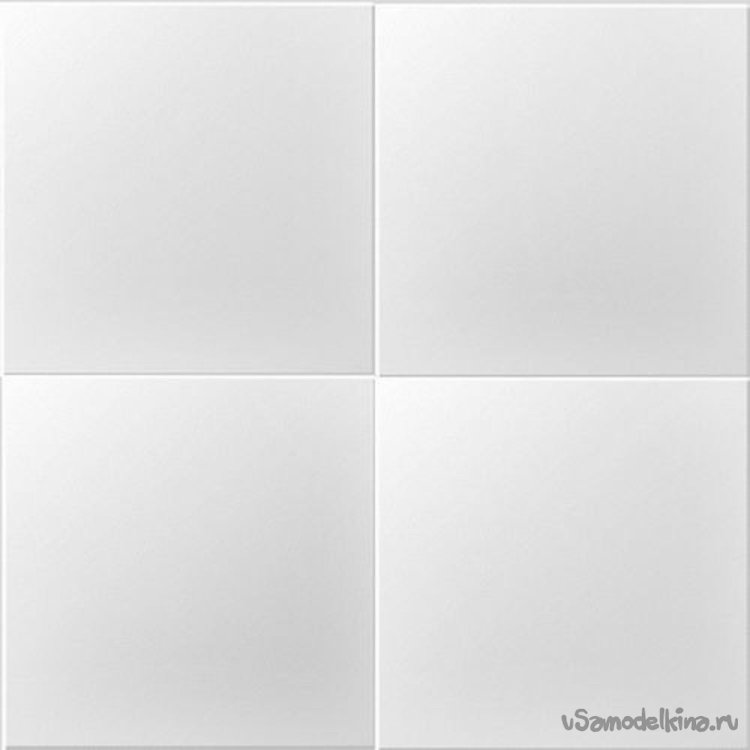

Модель делана полностью из единственной моющейся экструдированной ,дкой, белой потолочной плитки.
Отдельные детали делал из простого листового утеплителя серого цвета, толщиной 20 мм.
Некоторые отдельные детали конструкции авиамодели сделаны из простой листовой подложки под ламинат, синего цвета, толщиной 5 мм.

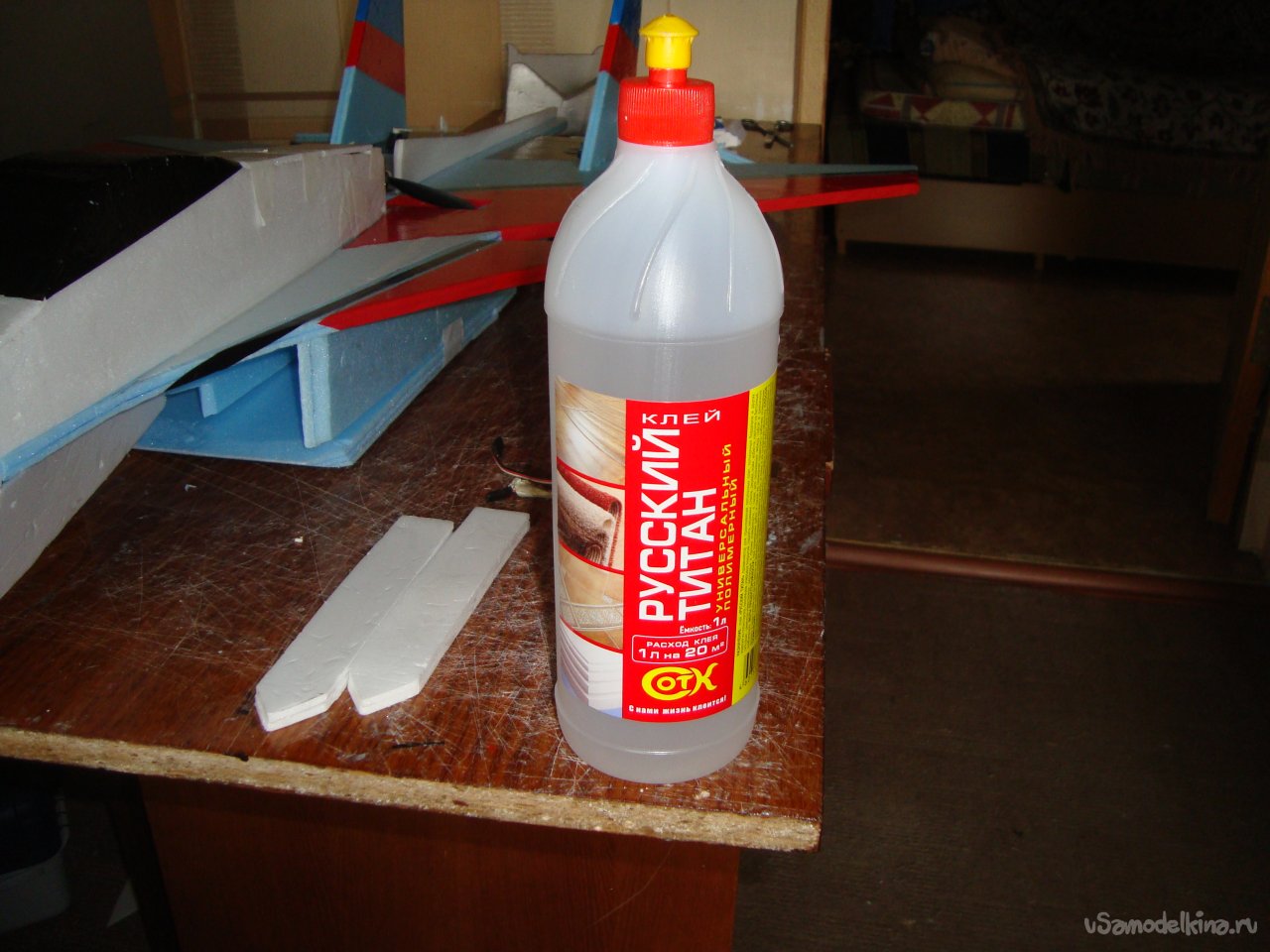

Все детали склеиваю универсальным , влагостойким, полимерным клеем «РУССКИЙ ТИТАН».
В некоторых случаях дополнительно использую клеевой термопистолет.

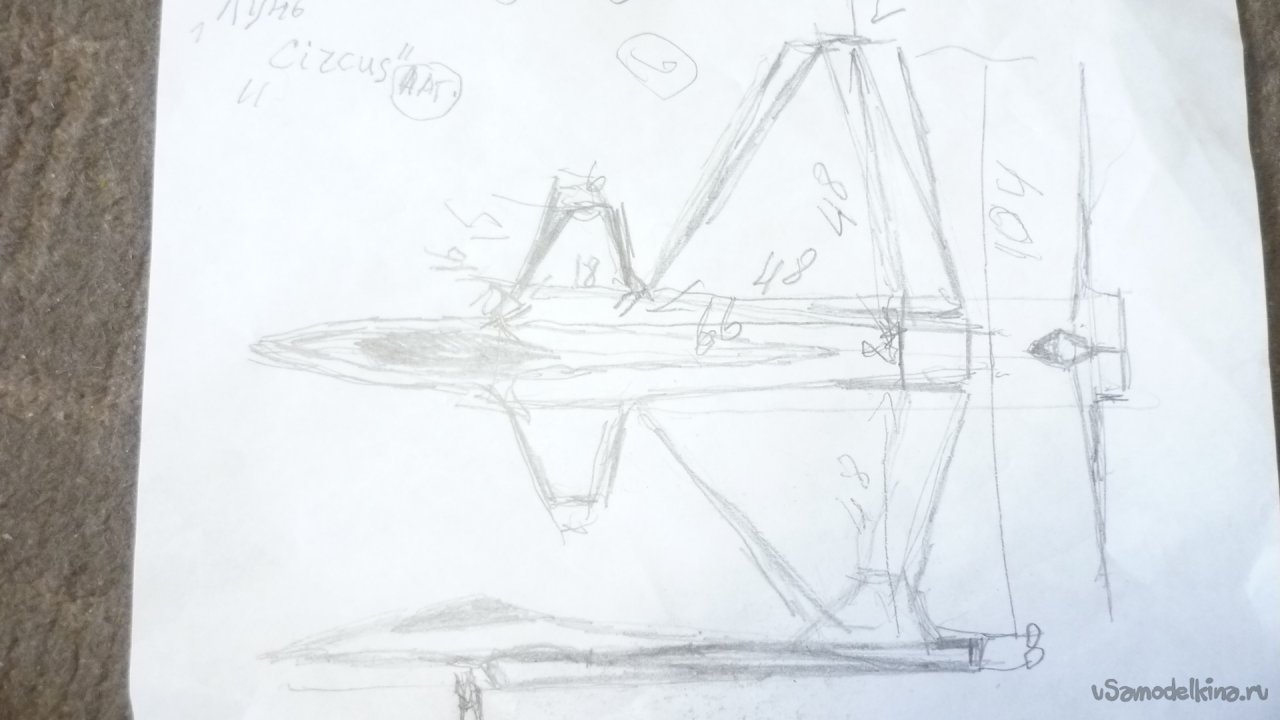

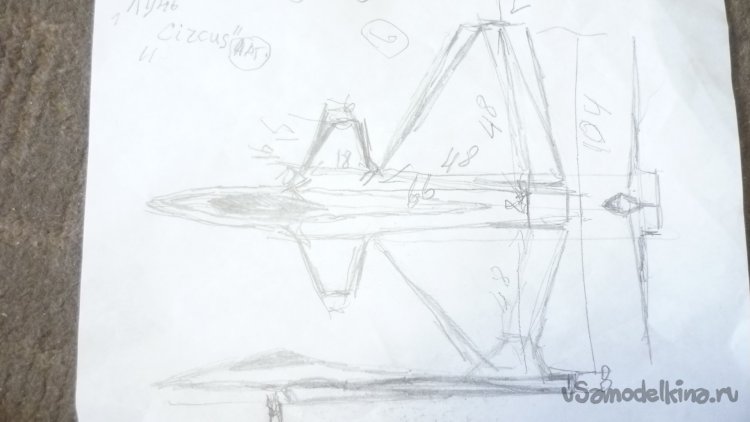

Я не стал искать прототип для своей авиамодели, просто нарисовал на листе А-4 самолёт истребитель, как я его себе представляю. Выбрал масштаб и проставил размеры.

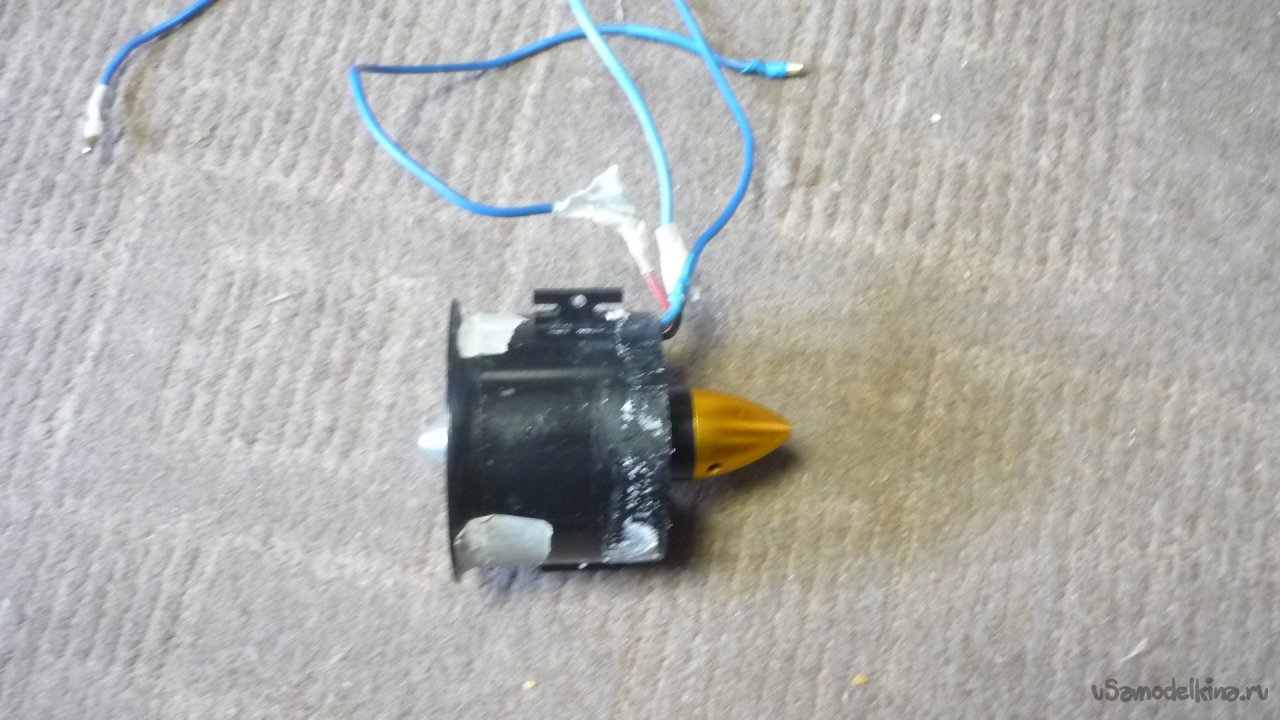

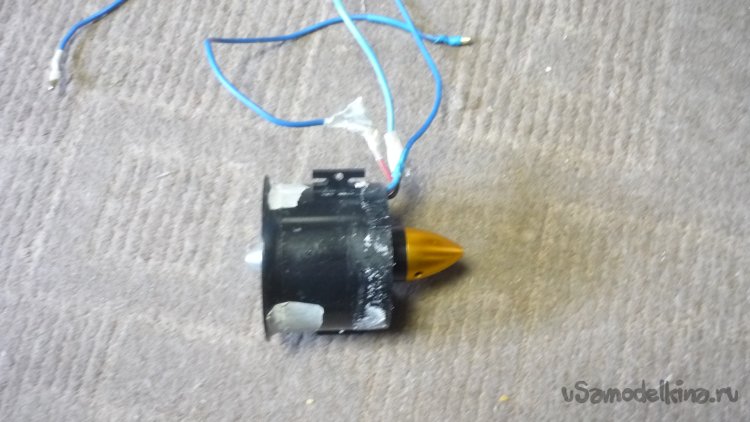

Для начала я взял имеющийся у меня в наличии импеллер 70 мм.
70 мм круглый канальный вентилятор
3000 кв бесщеточный вентилятор двигателя для 70 мм воздуховодный вентилятор
Для большинства самолет на радиоуправлении EDF модель
Вес: 44 г (70 мм вентилятор воздуховода)/98 г (мотор)
Статическая тяга: 1500 г (53а)
70mm3000KV ducted power group, высокая эффективность, и революционная модель, прошедшая воздуховод энергопотребления вентилятора, низкая эффективность, низкая тяга зрения. В этом разделе используется специальный бесщеточный Внешний двигатель ротора KV3000, работающий только ток 34A при напряжении 3 S, но имеет 1200 граммов тяги. в аккумуляторе 4S работает только ток 53A, но он имеет удивительную тягу 1500 граммов! Воздуховод стал популярным ключом прорыва!

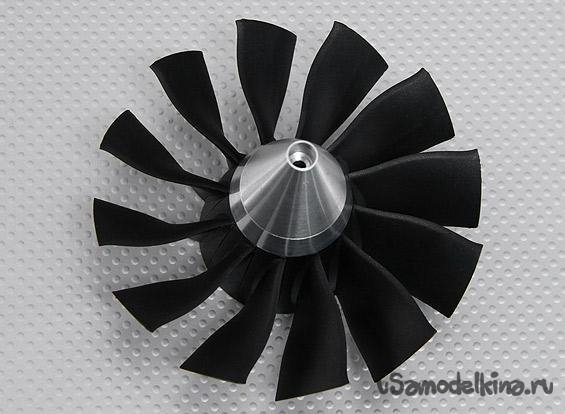

Перед установкой я поменял крыльчатку

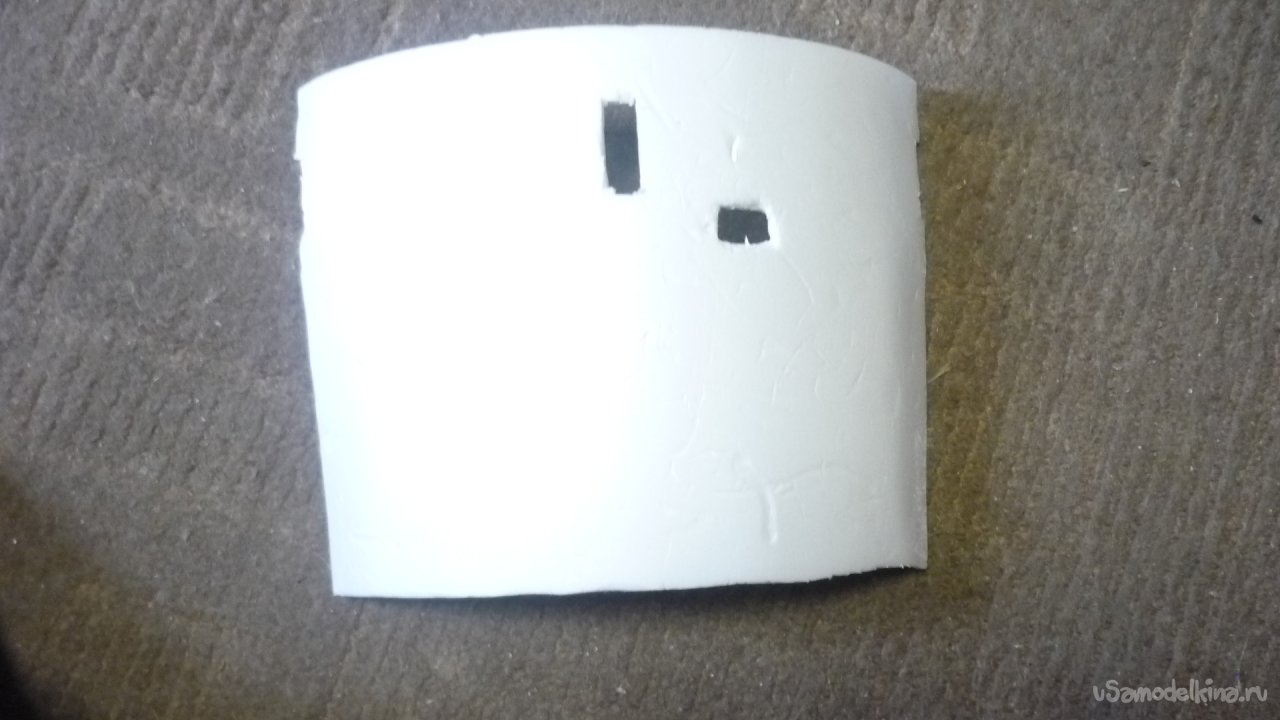

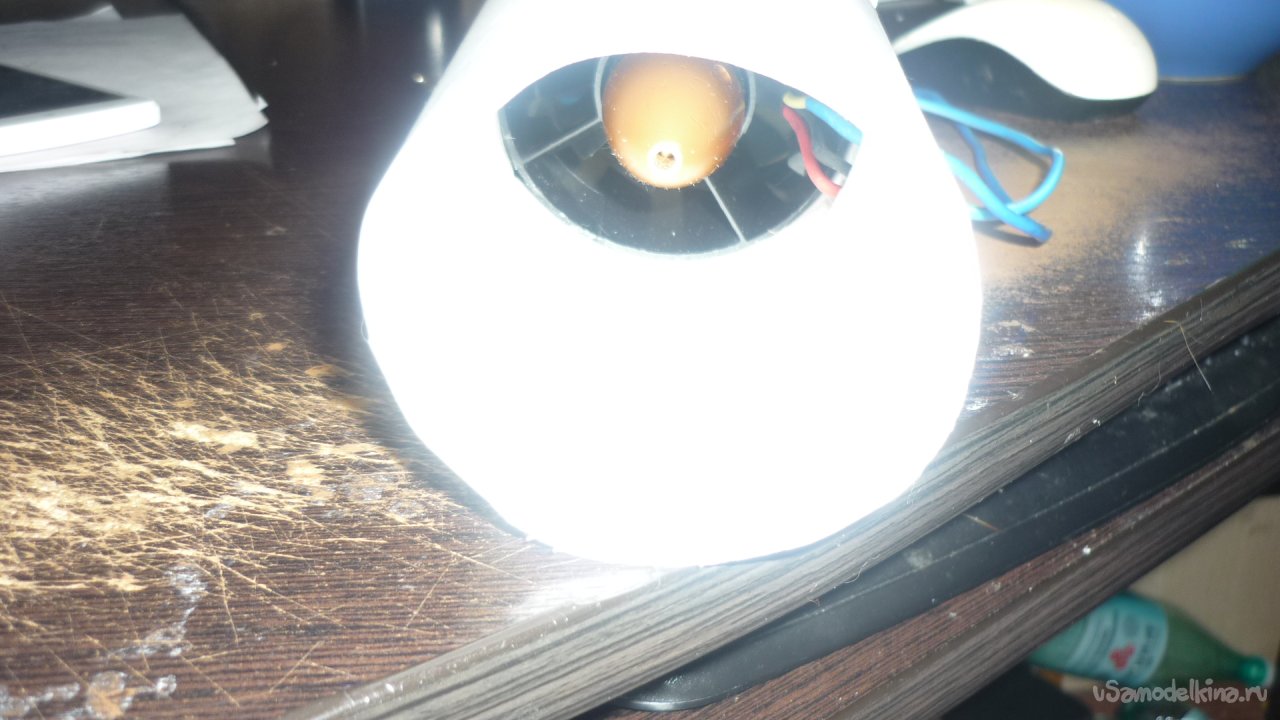

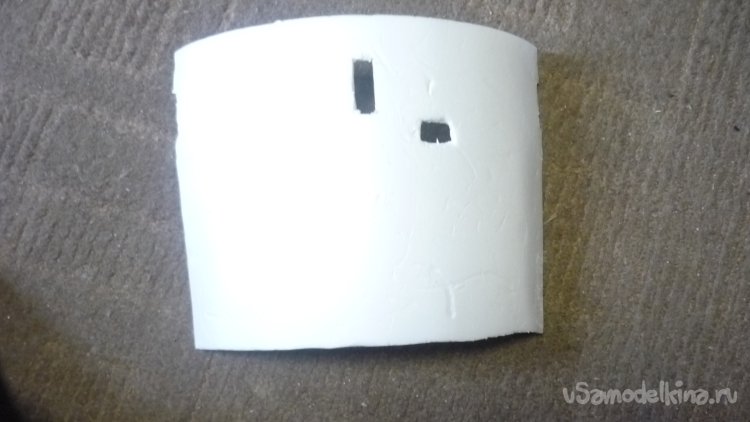

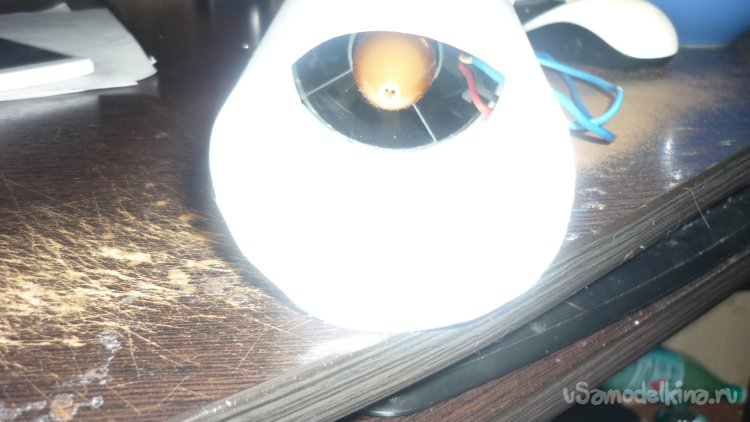

Вырезал из потолочки заготовку тубуса и смонтировал её на импеллер.
Выходное отверстие сопла, сделал меньшего диаметра, что бы увеличить тягу.
Из электроники я использую регулятор 80 А.
Сервомашинки - MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .
Не исключена вероятность использования микшера для управления элевонами
Микшер –V – TAIL MIXER

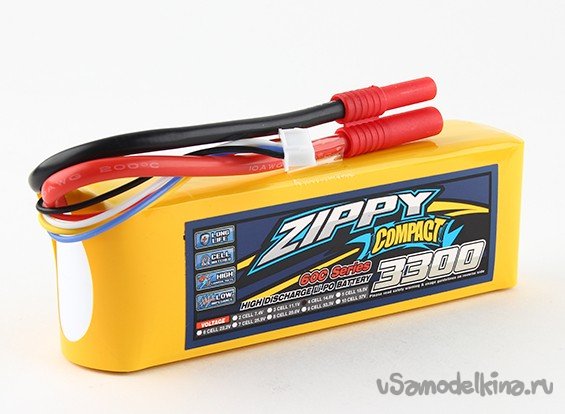

Аккумулятор - 3700mAh.

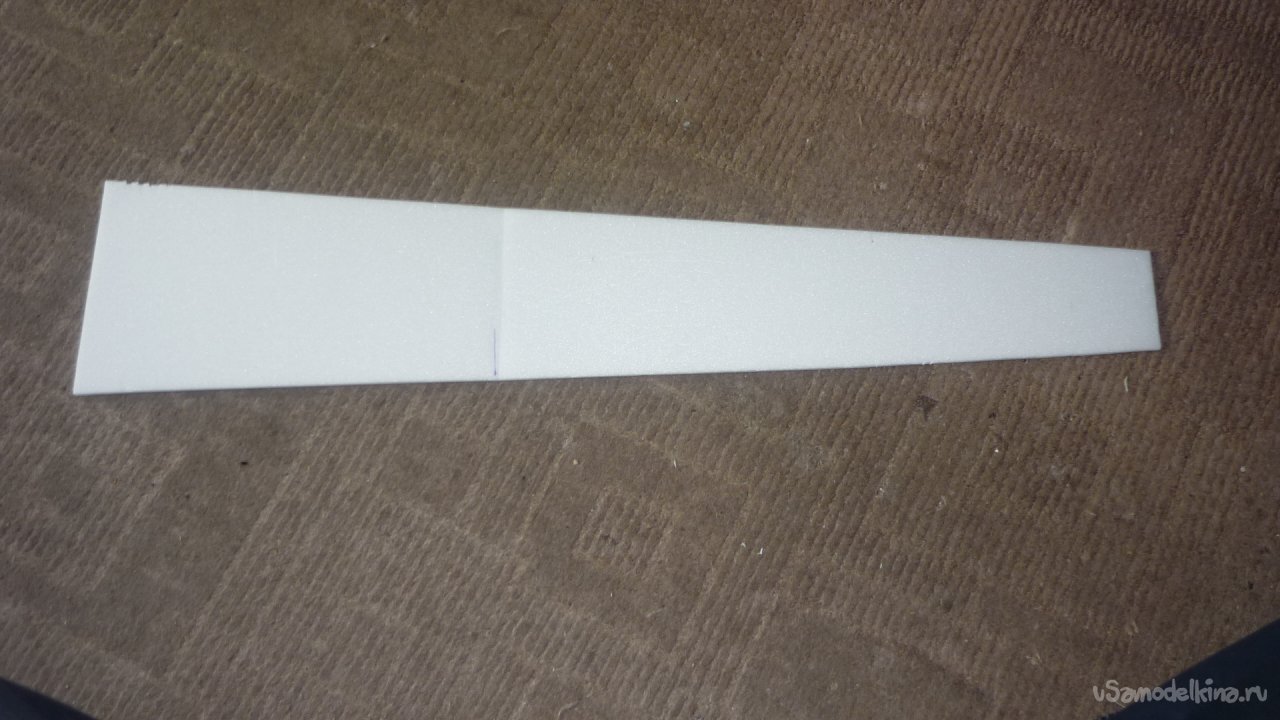

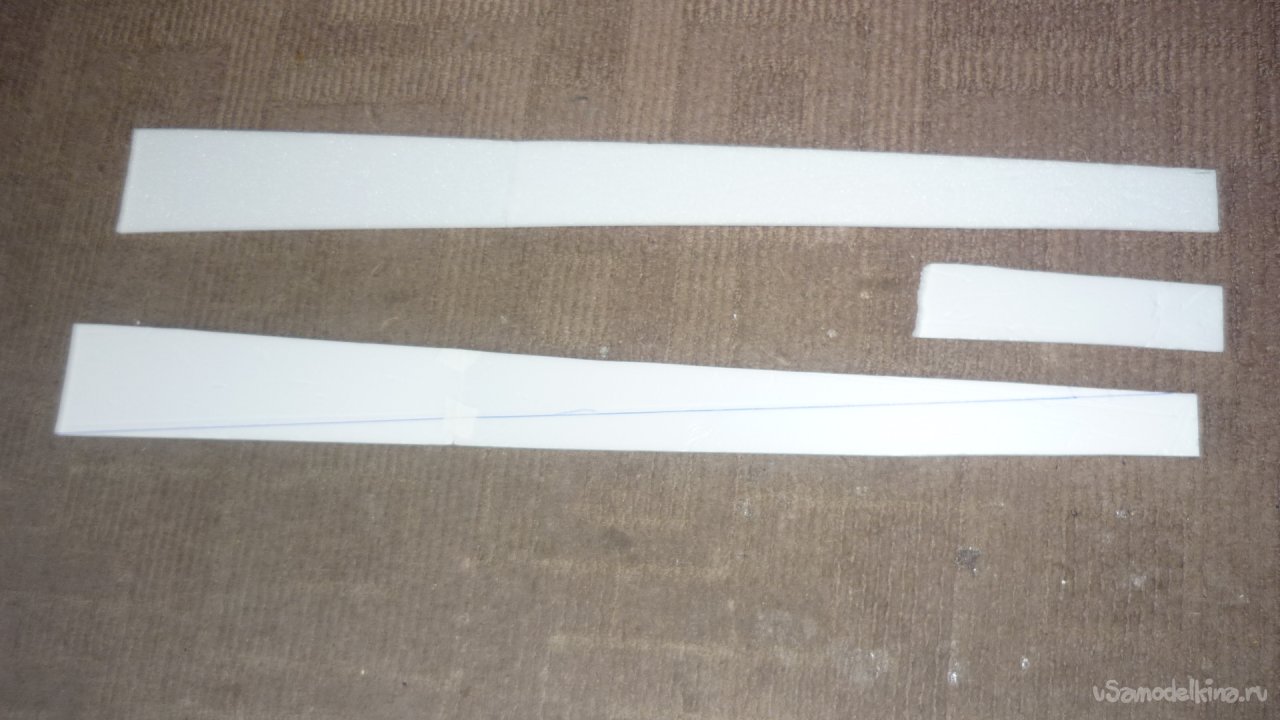

Эту модель начал создавать , выкраивая заготовки для воздуховодов! Как это не покажется странным. Так появились заготовки боковых стенок и внутренней ,вертикальной ,центральной перегородки.
Следом за ними выкроил нижнюю и верхнюю стенки.

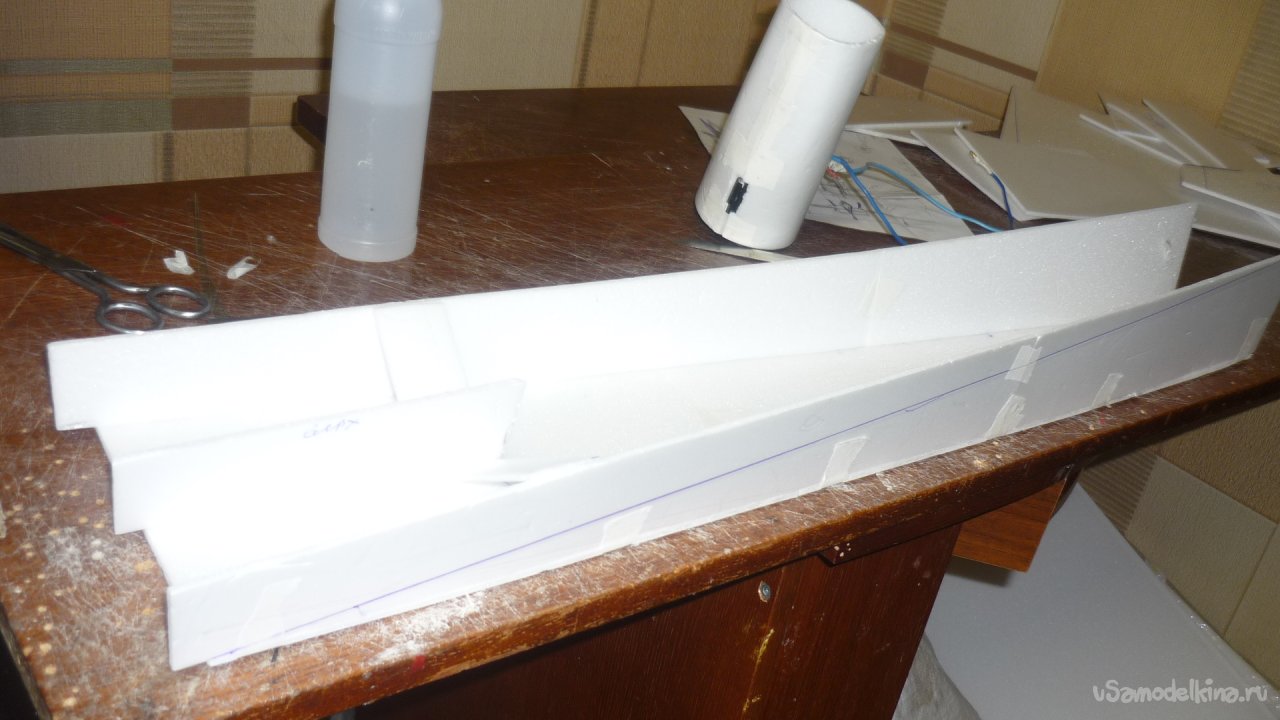

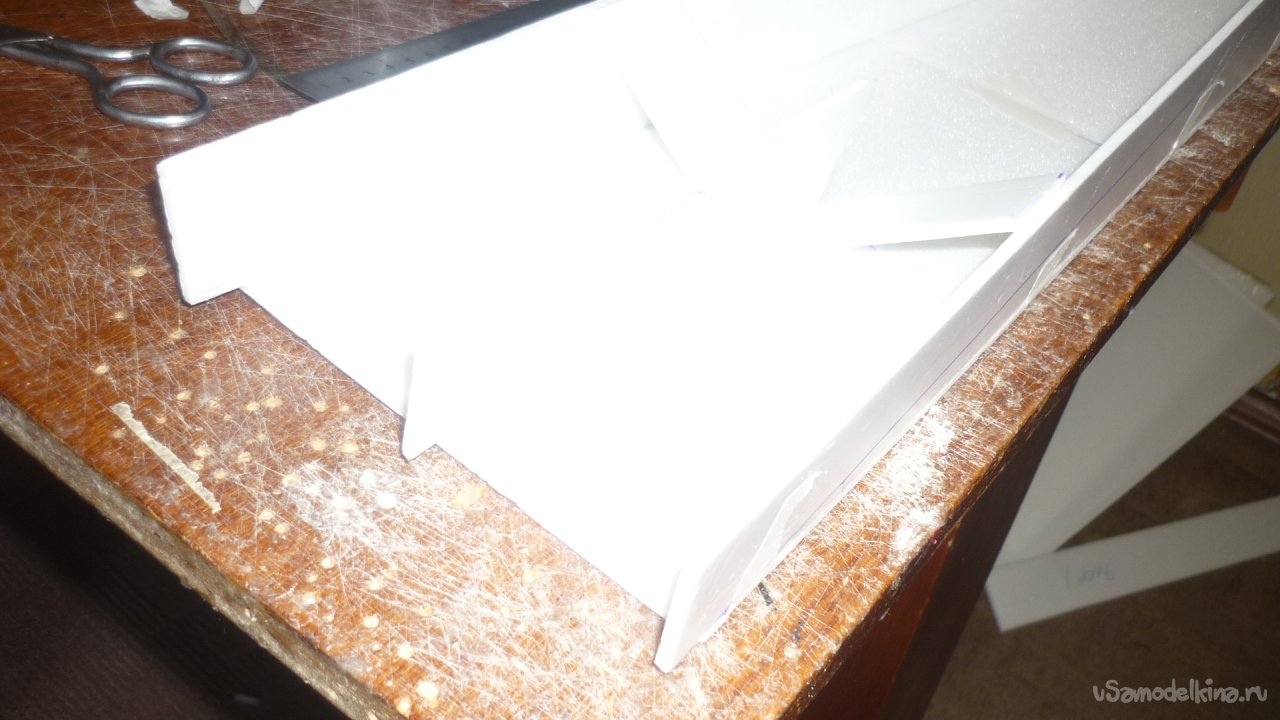

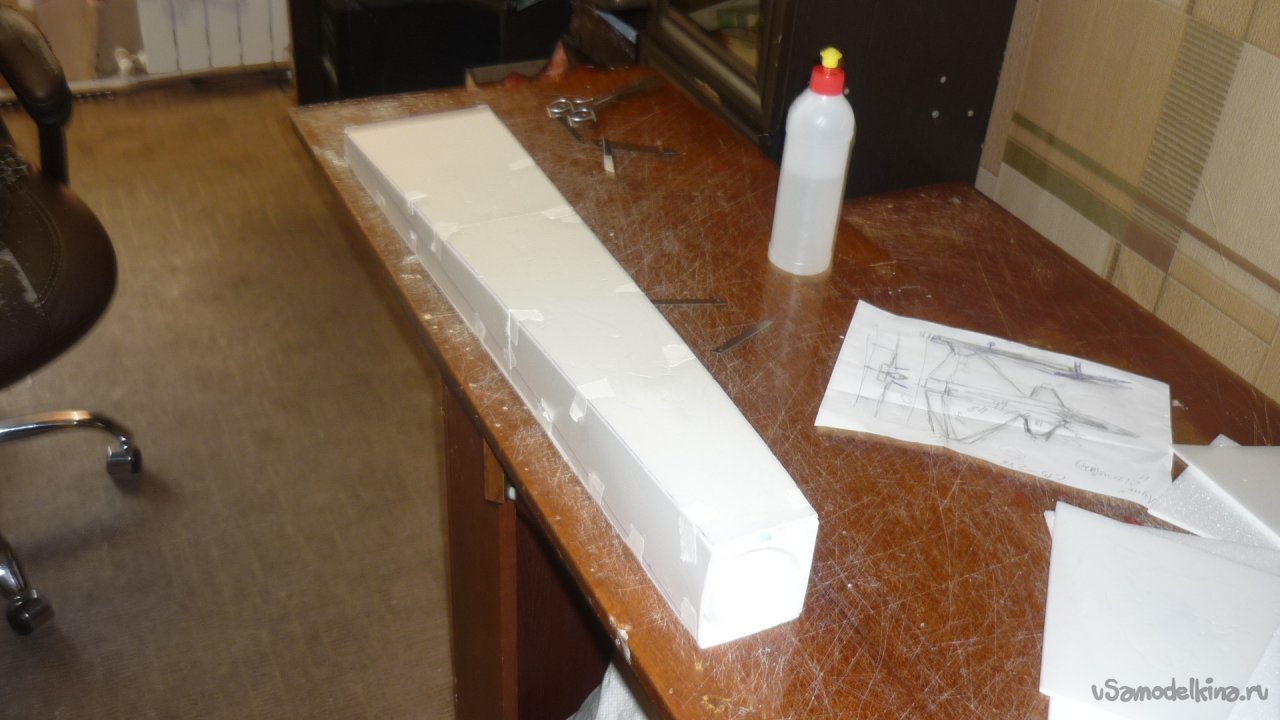

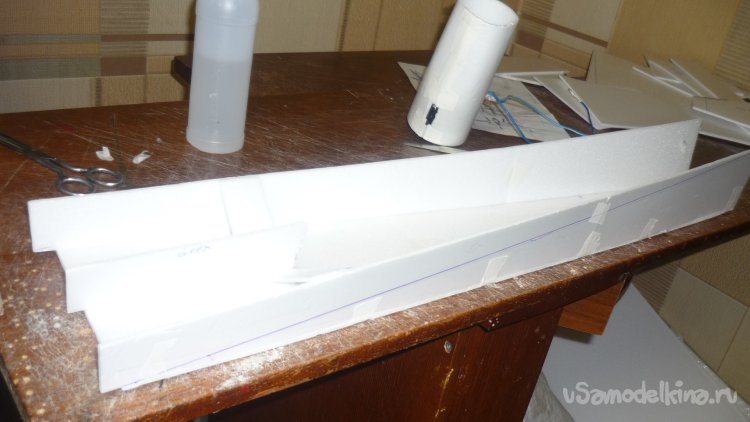

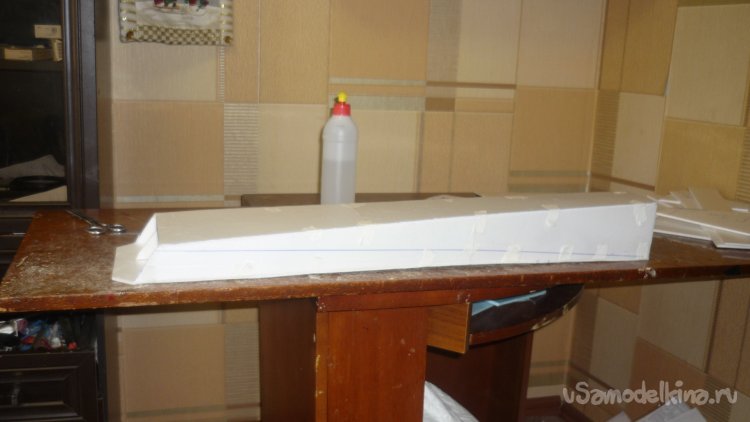

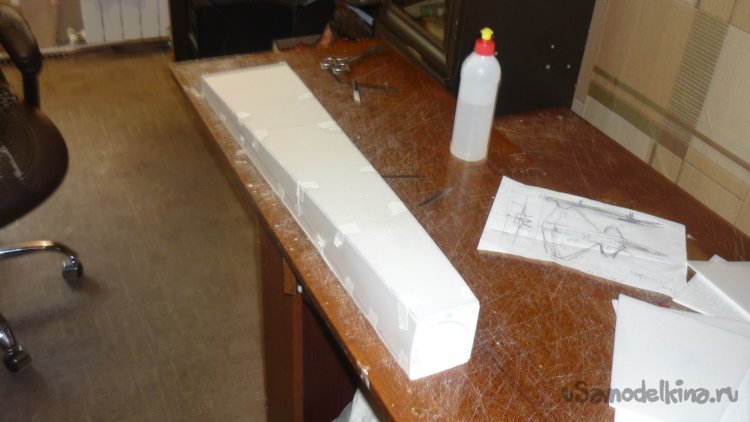

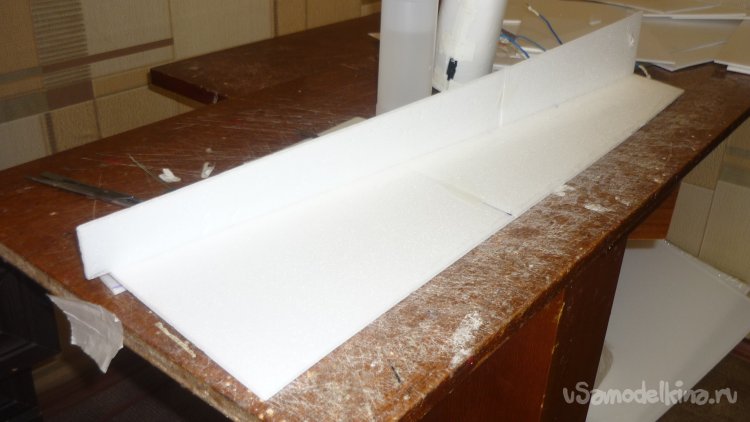

Монтирую боковые стенки воздуховода.

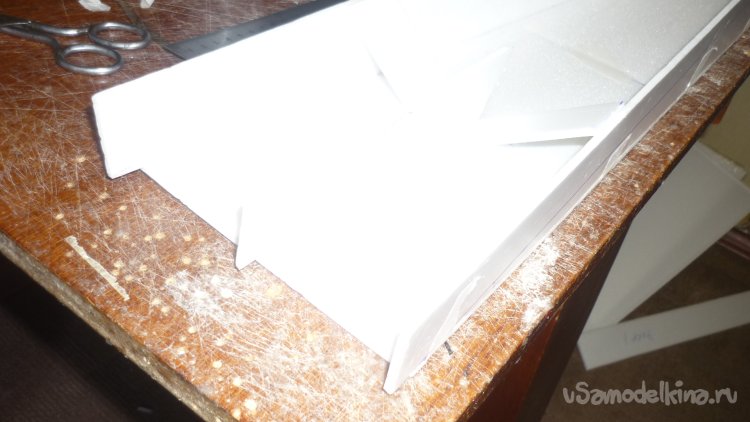

Вклеиваю внутреннюю, центральную ,вертикальную перегородку.

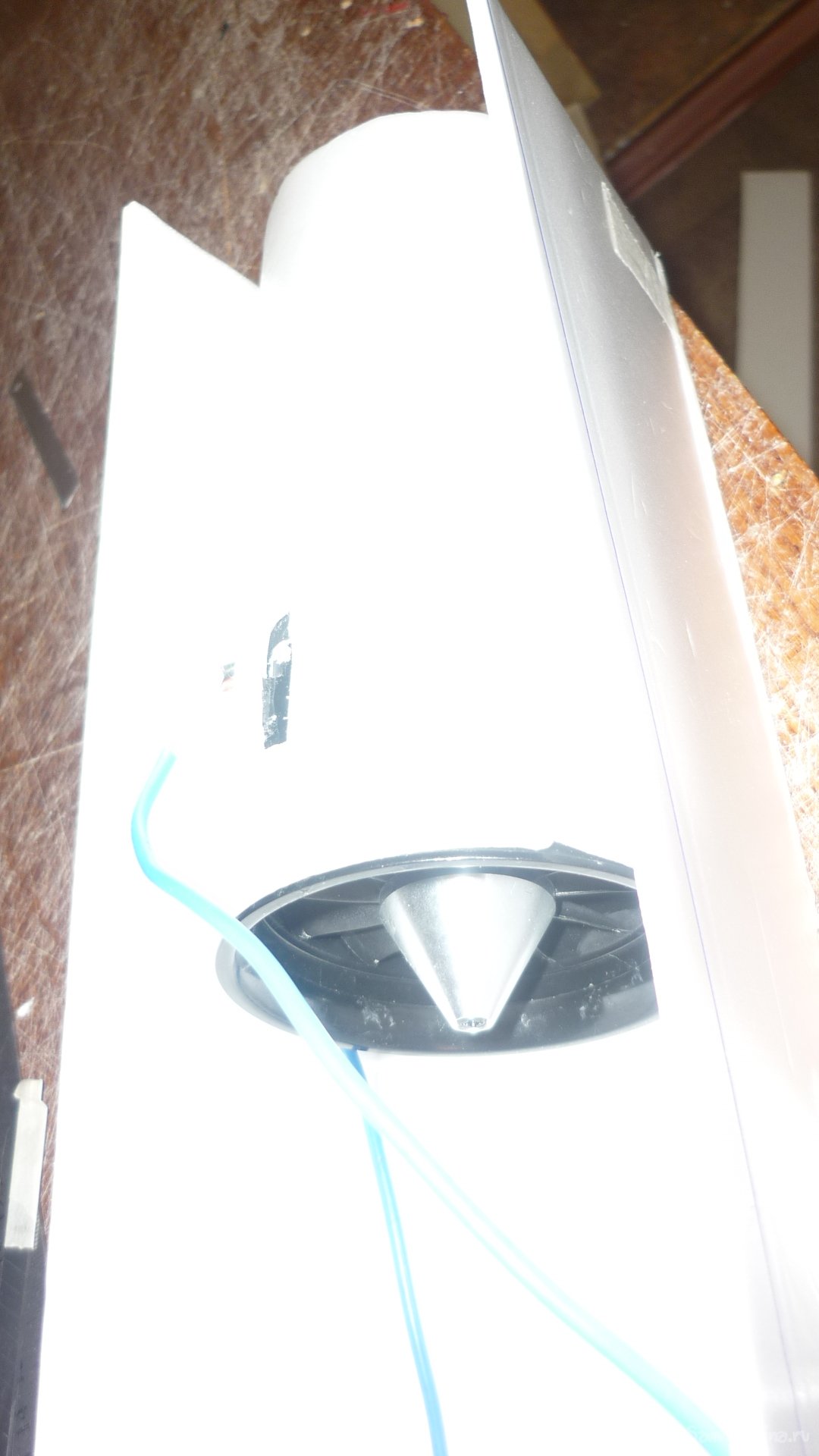

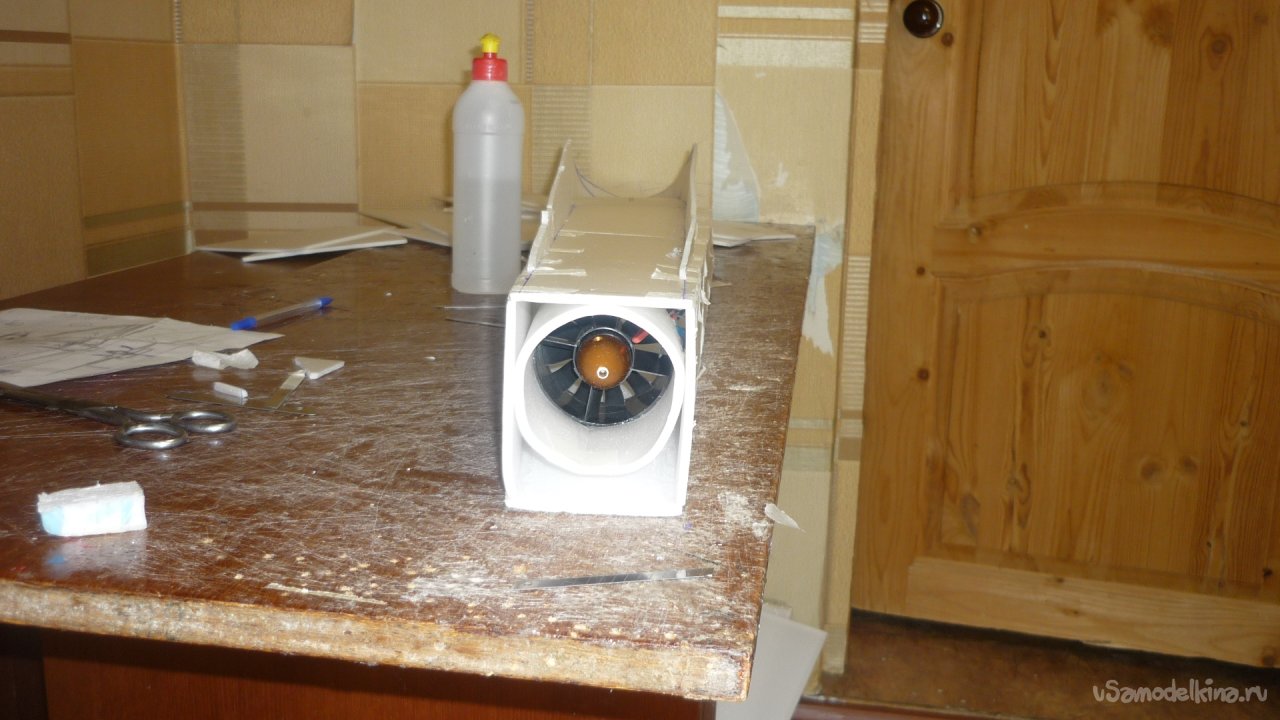

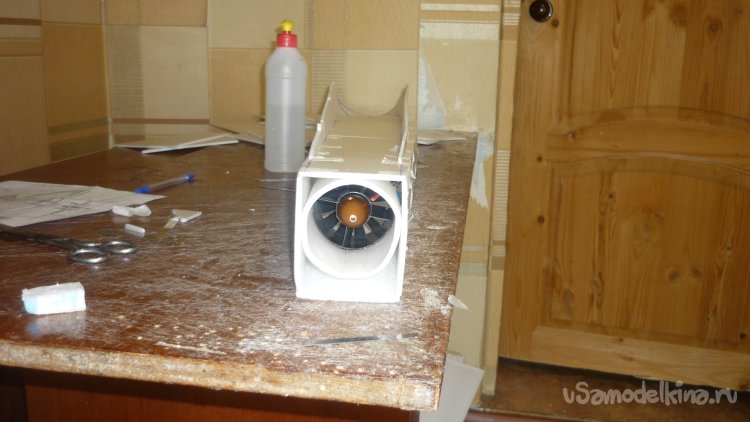

Примеряю импеллер.

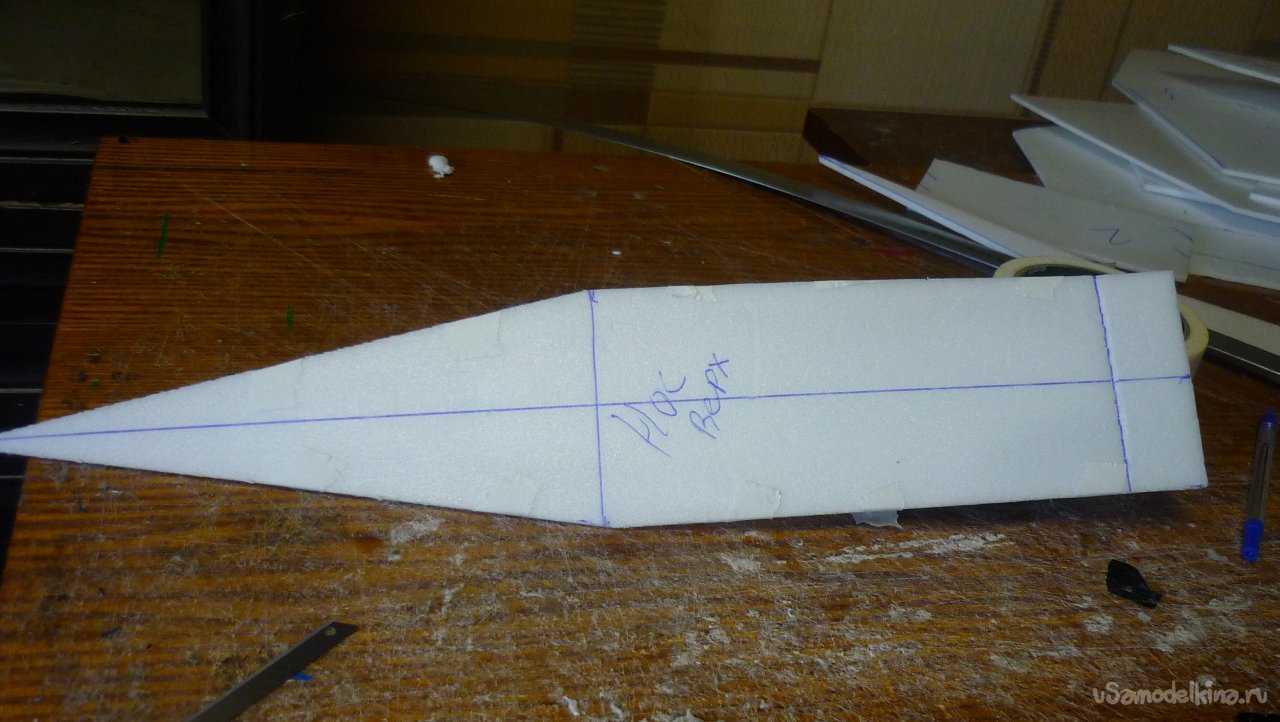

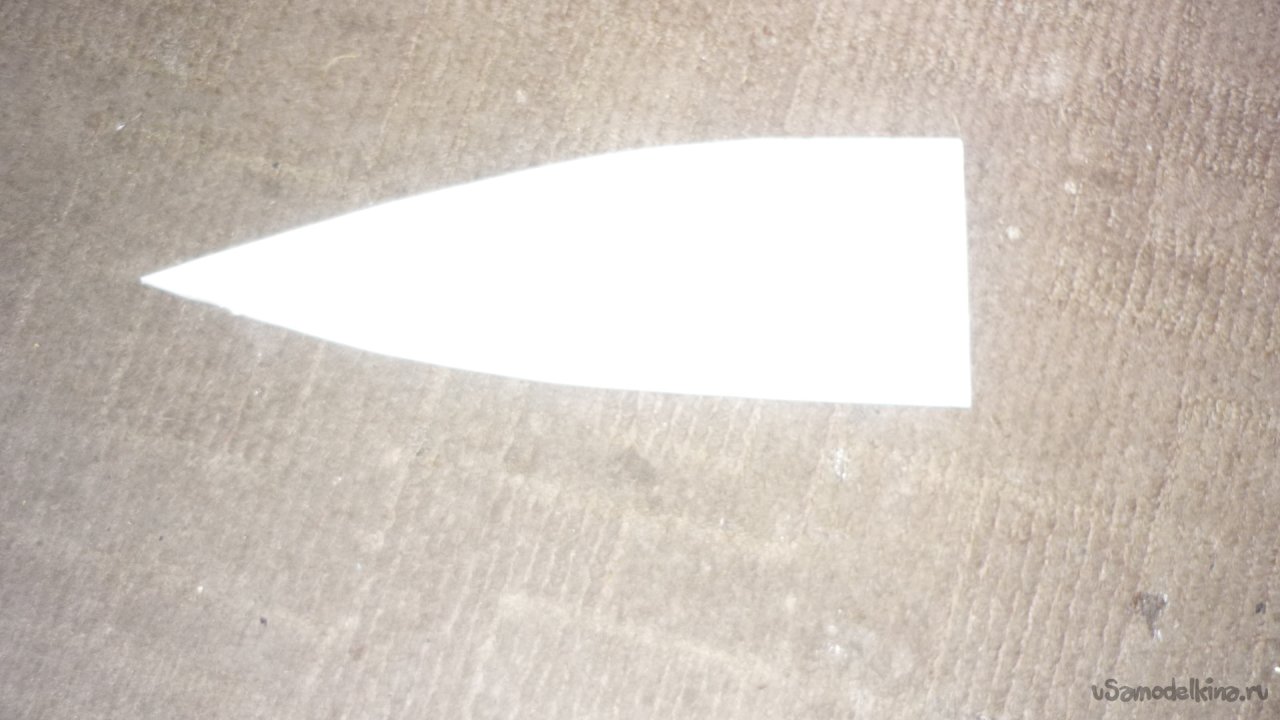

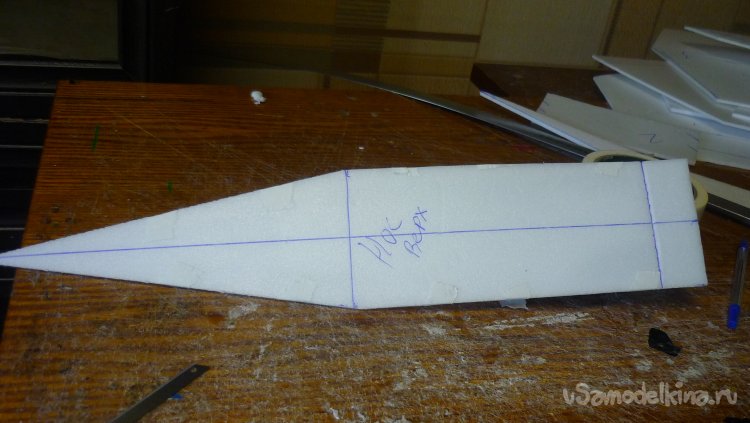

Вырезаю нижнюю стенку носовой части фюзеляжа.
Монтирую на своё место.

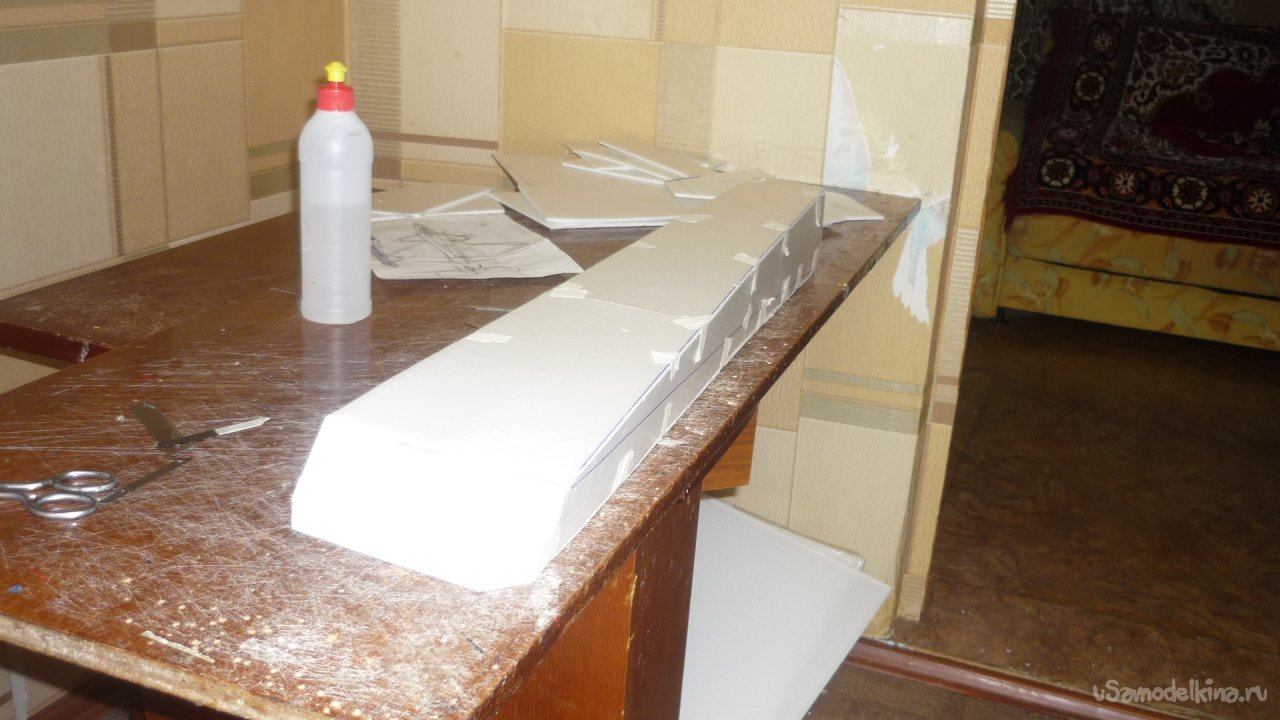

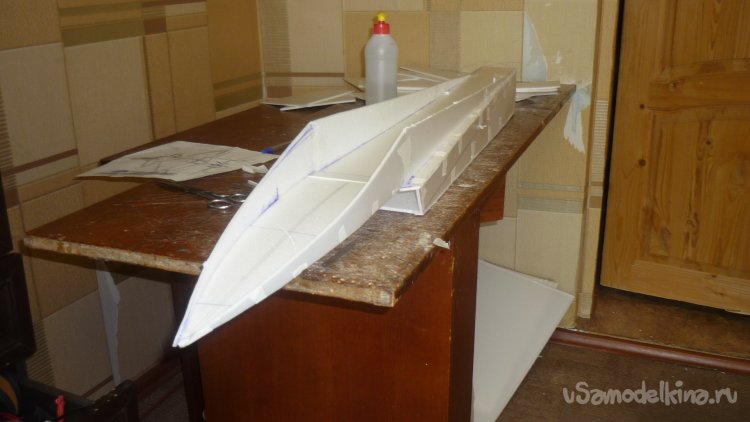

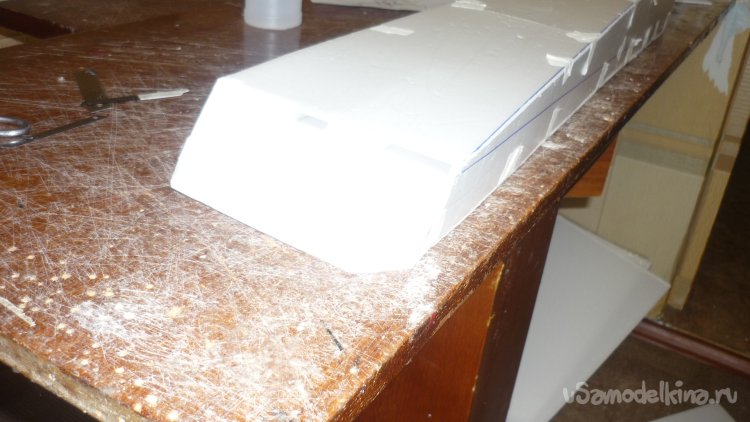

Монтирую верхнюю стенку воздуховода.
Нарушилась привычная очерёдность действий. В данной конструкции основой является воздуховод и на него монтируются все остальные элементы конструкции модели.

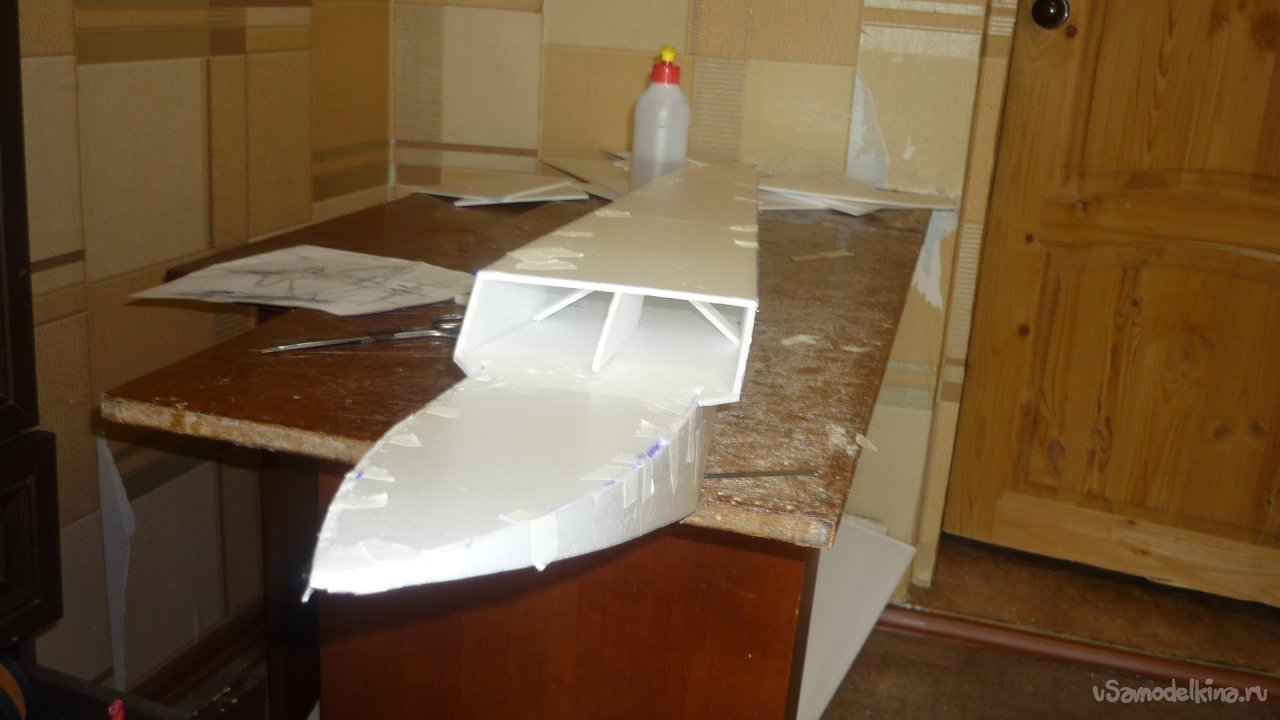

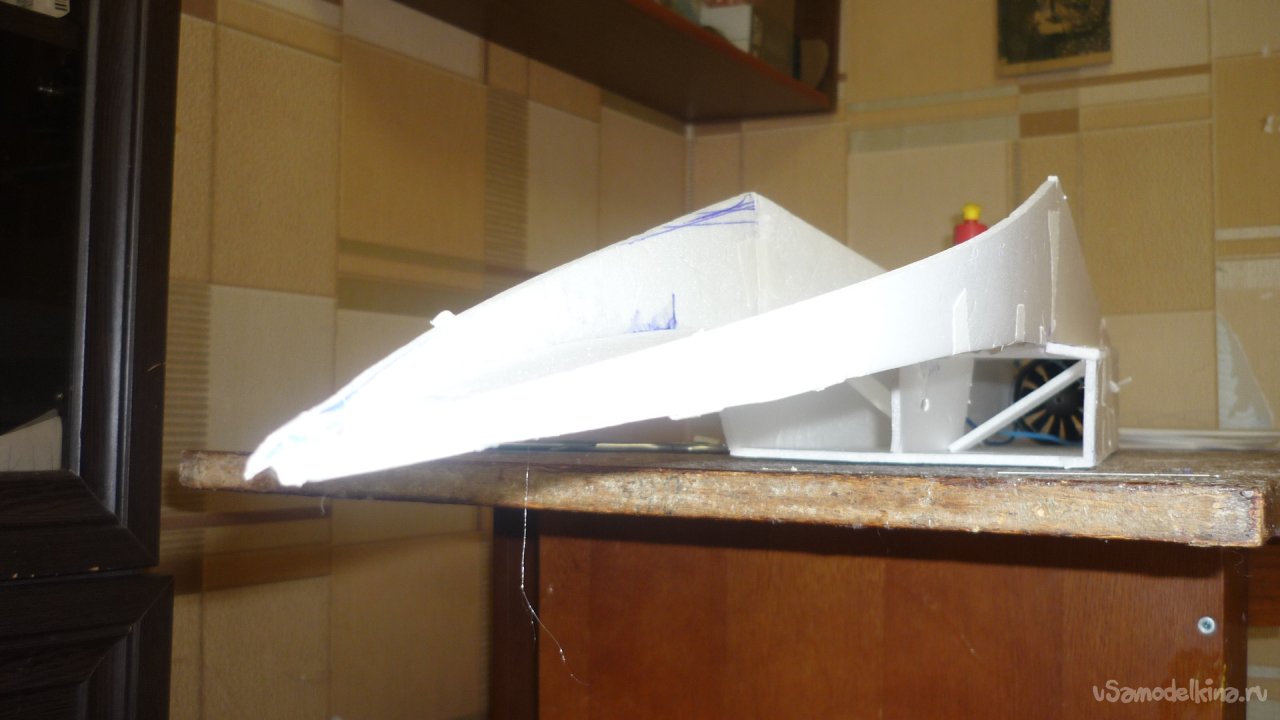

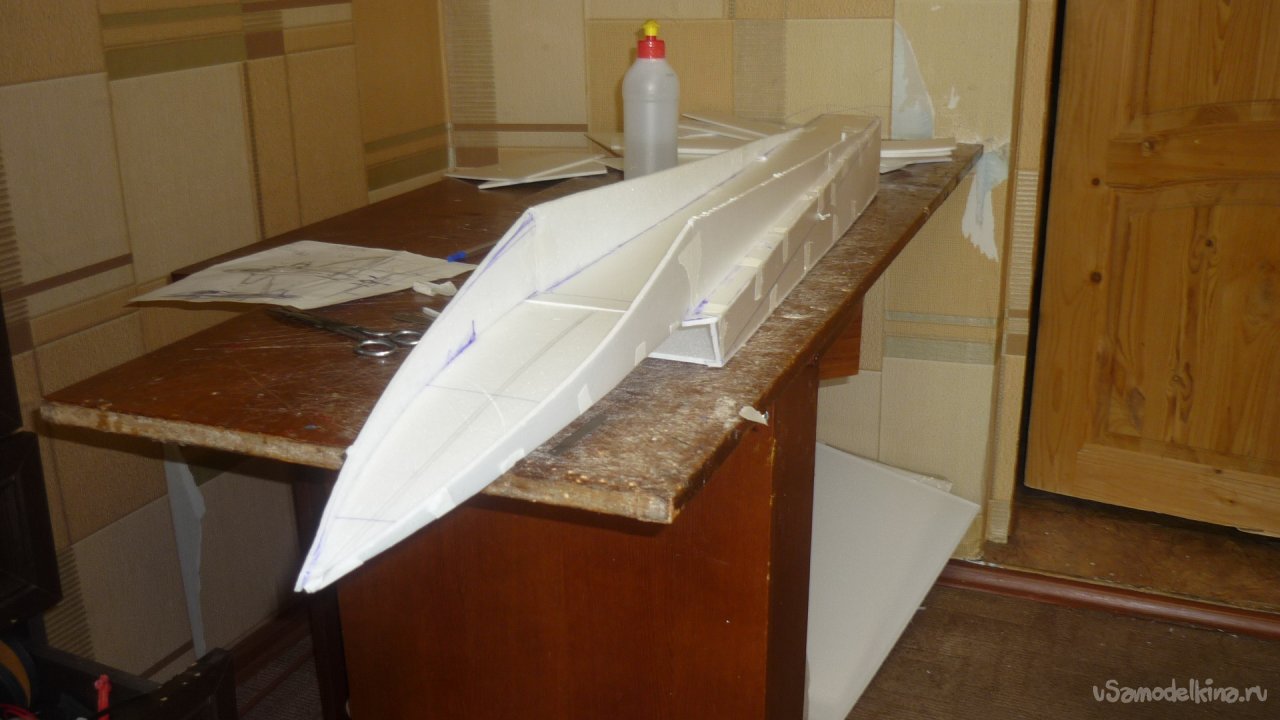

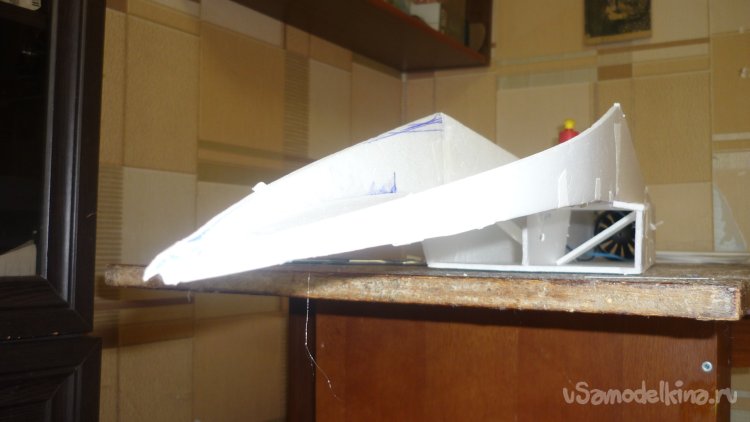

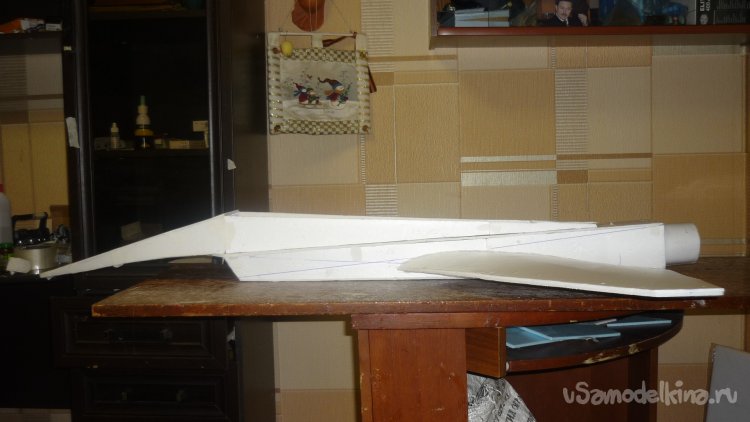

На внешнюю стенку воздуховода монтирую боковые стенки фюзеляжа.

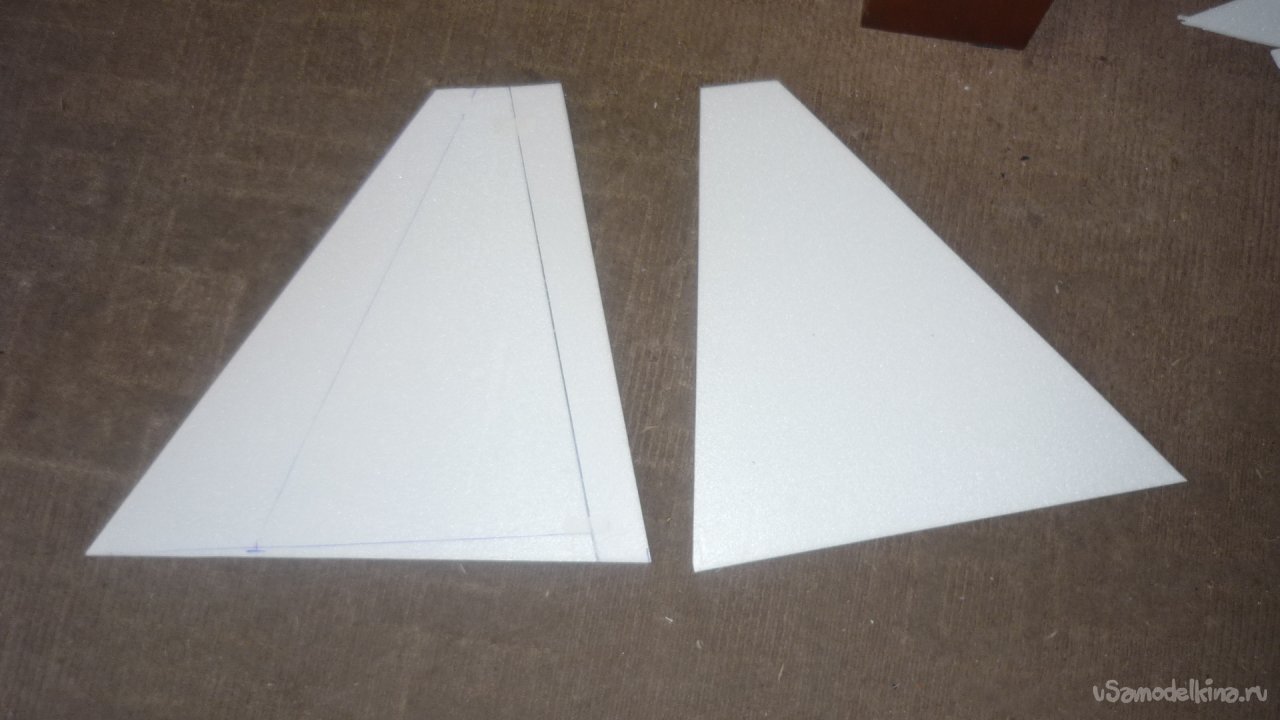

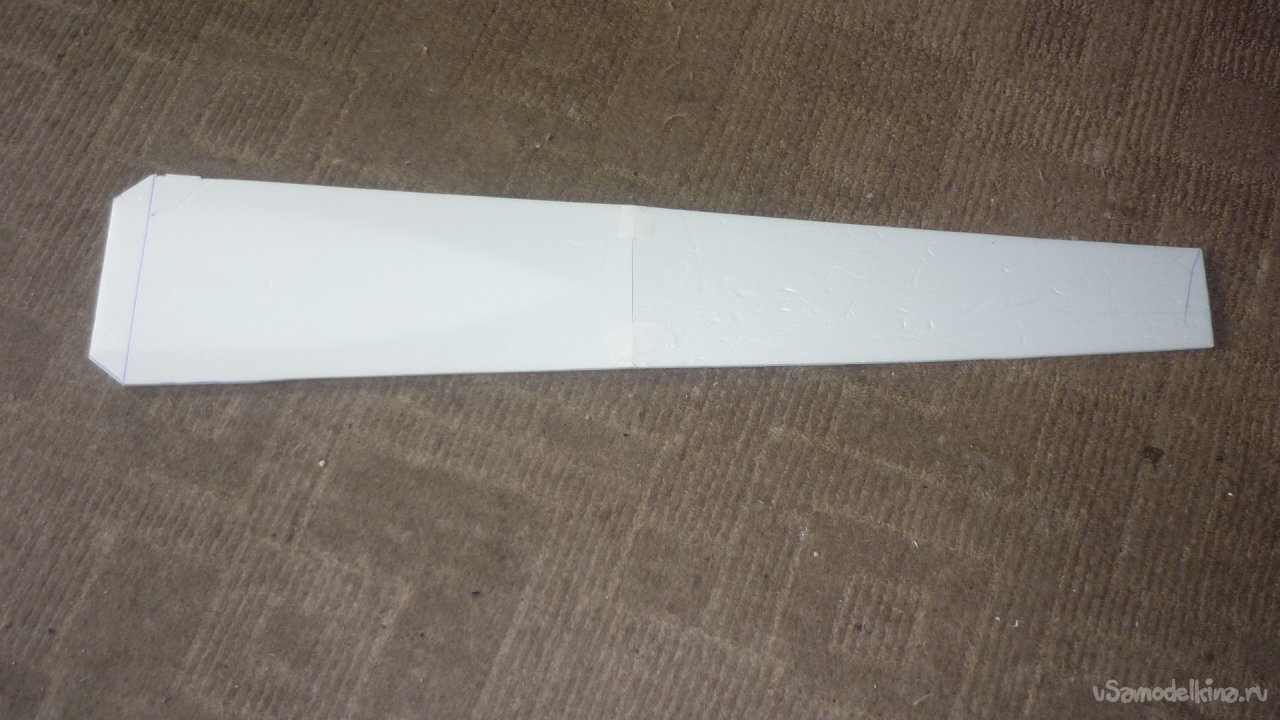

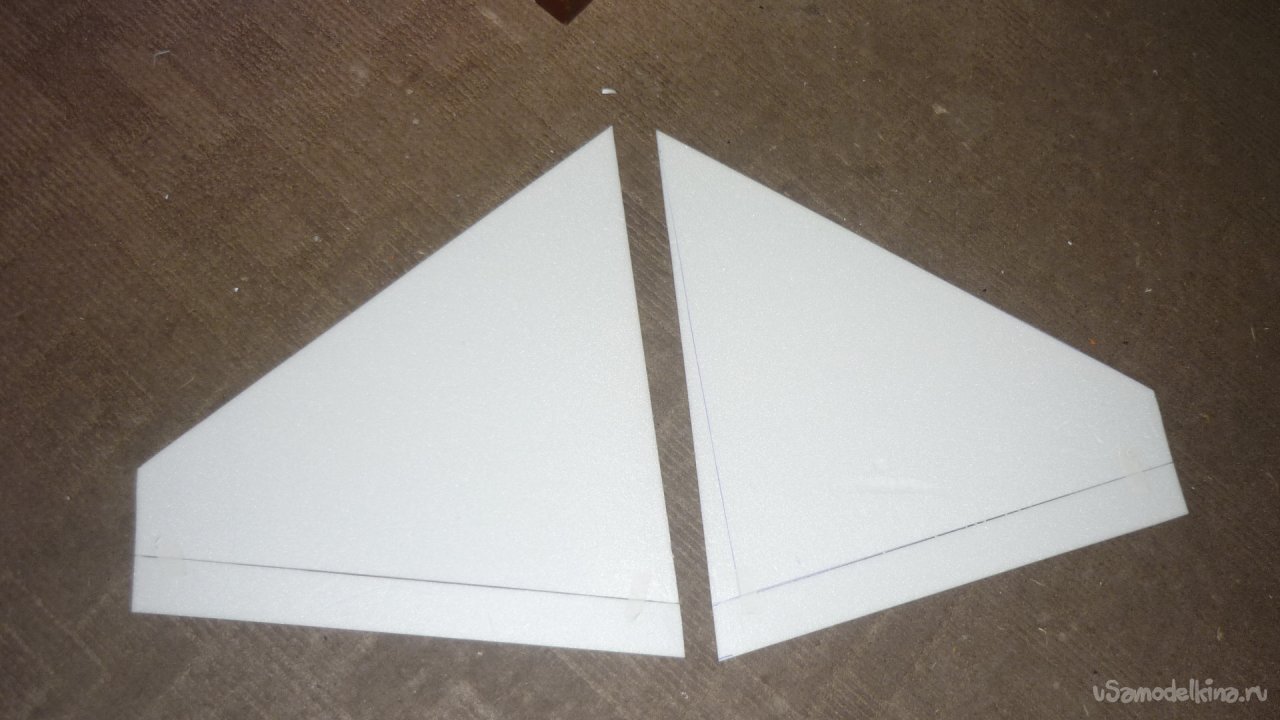

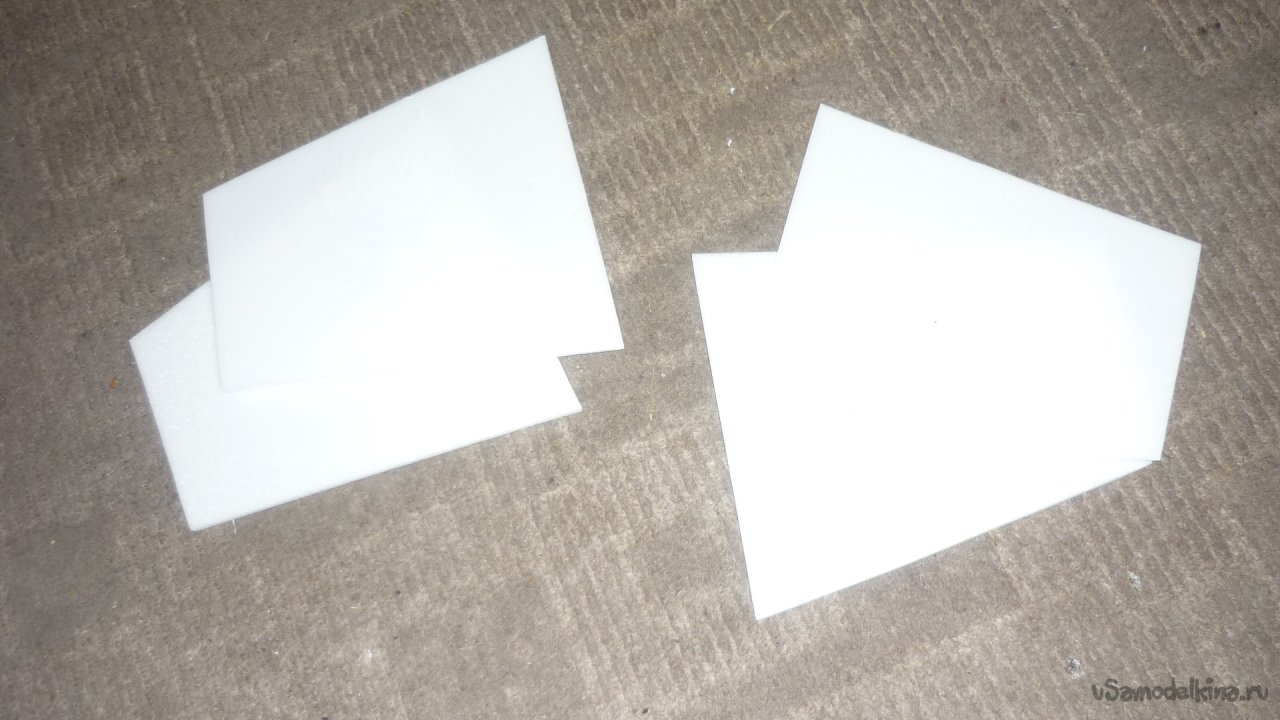

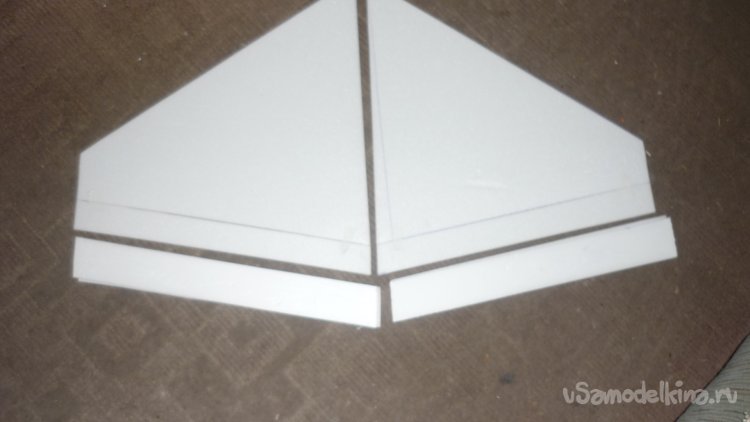

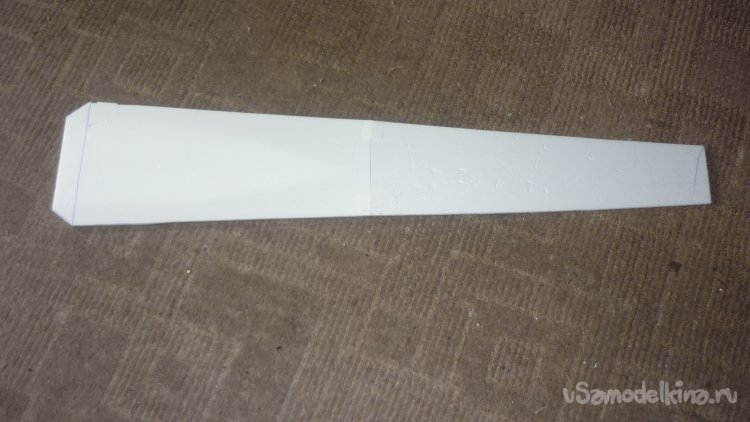

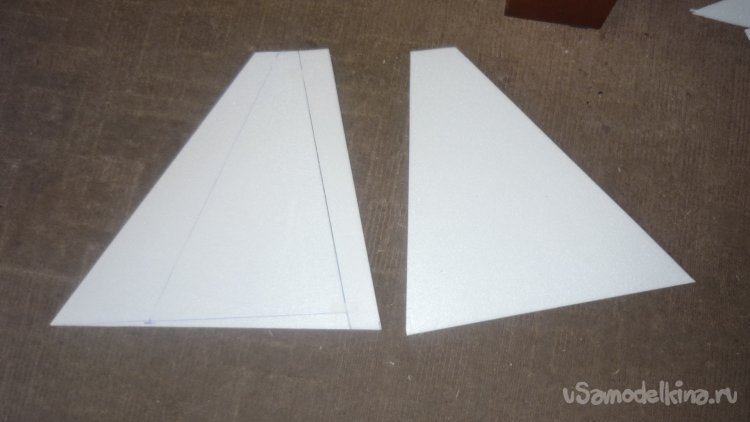

Вырезал заготовки нижней обшивки крыльев. Она состоит из двух частей.
Вырезал заготовки элевонов.
Вырезал заготовки для ПГО. (переднее горизонтальное оперение).

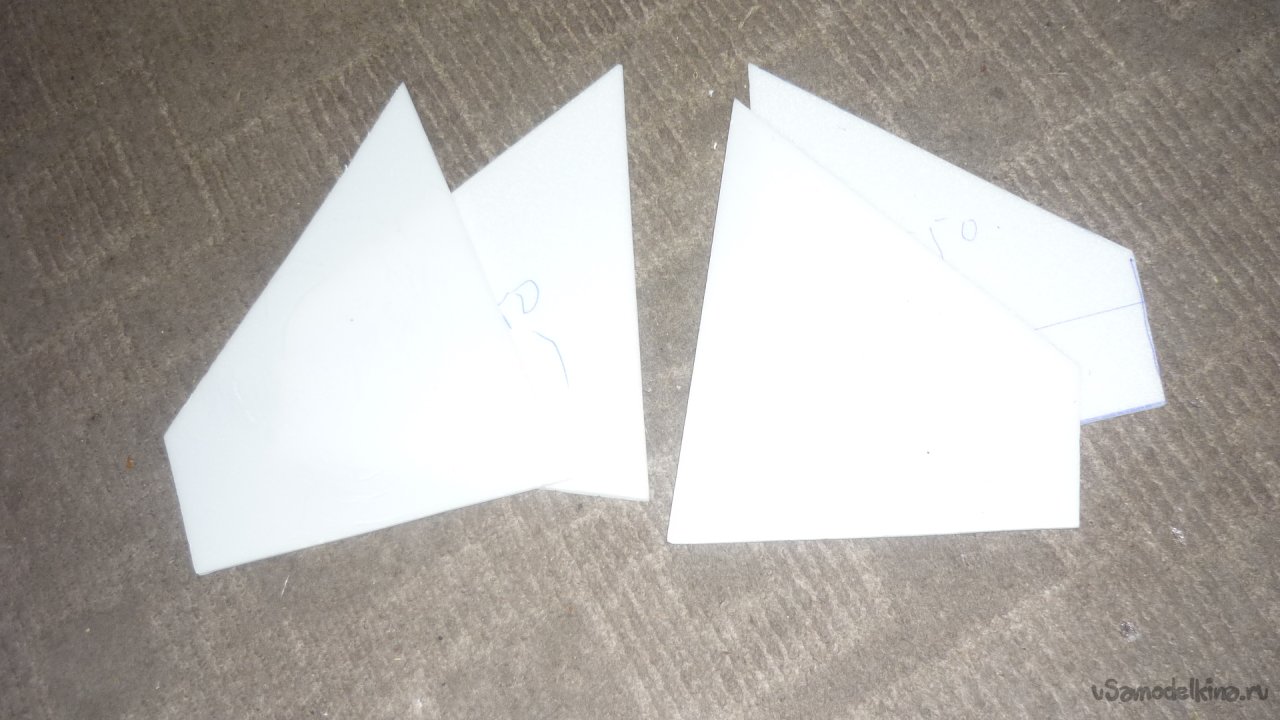

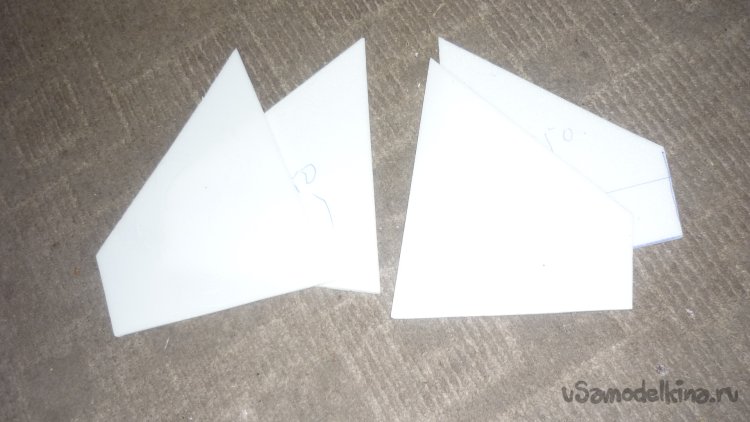

Вырезал заготовки для килей.

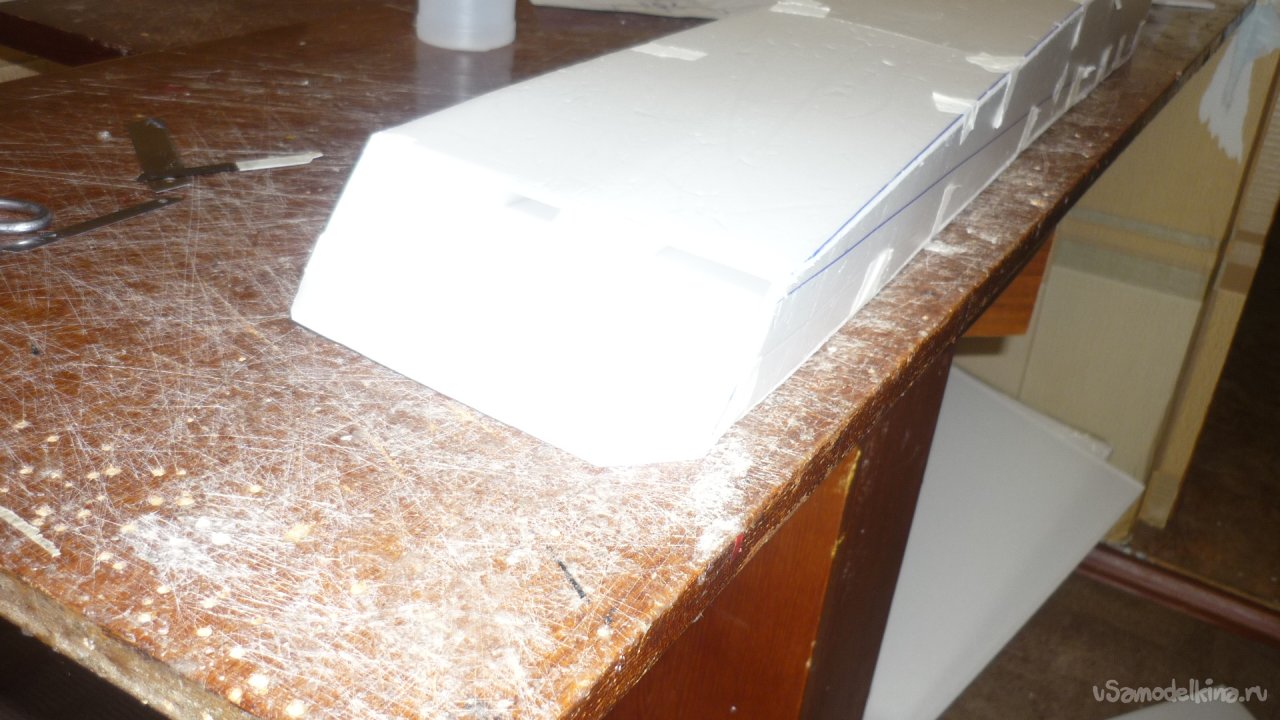

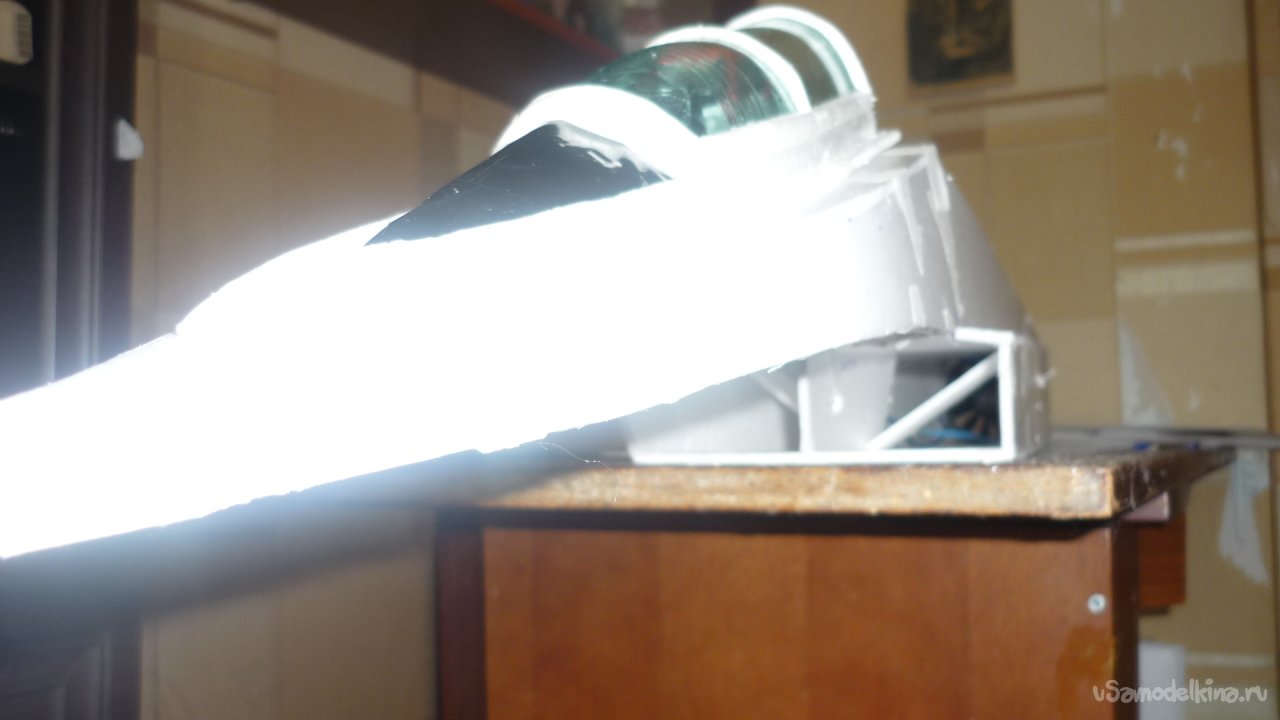

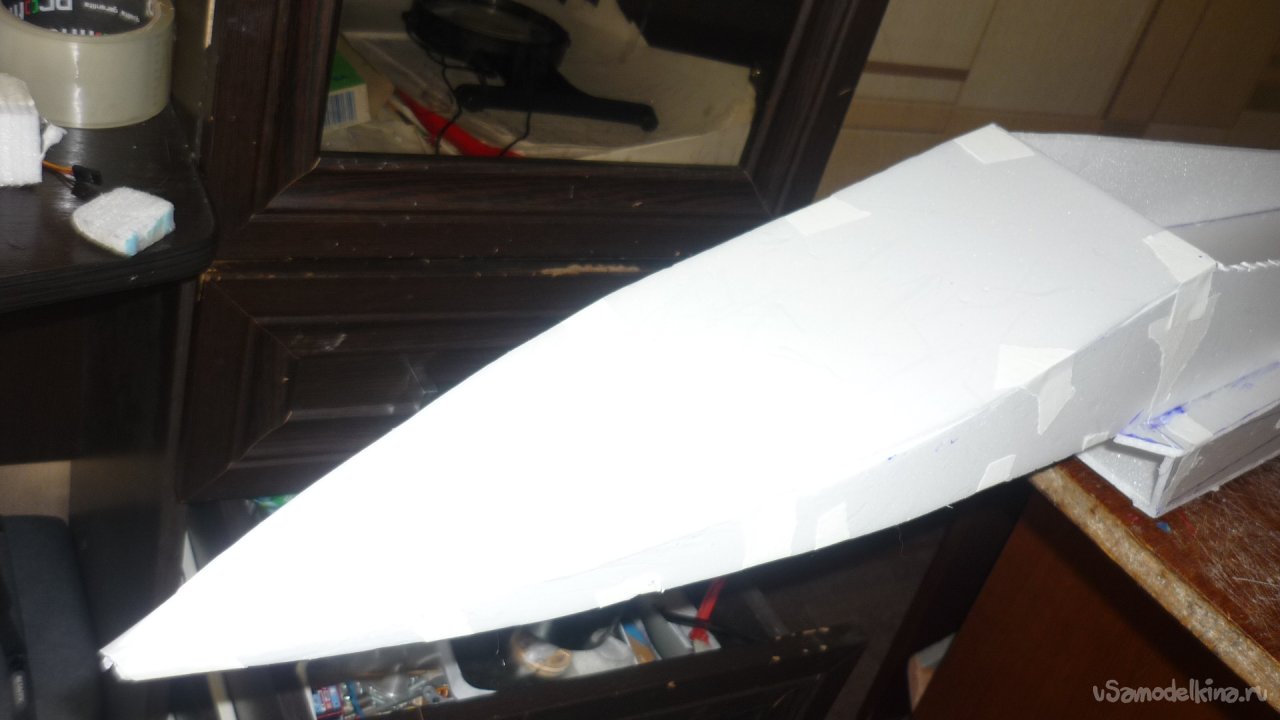

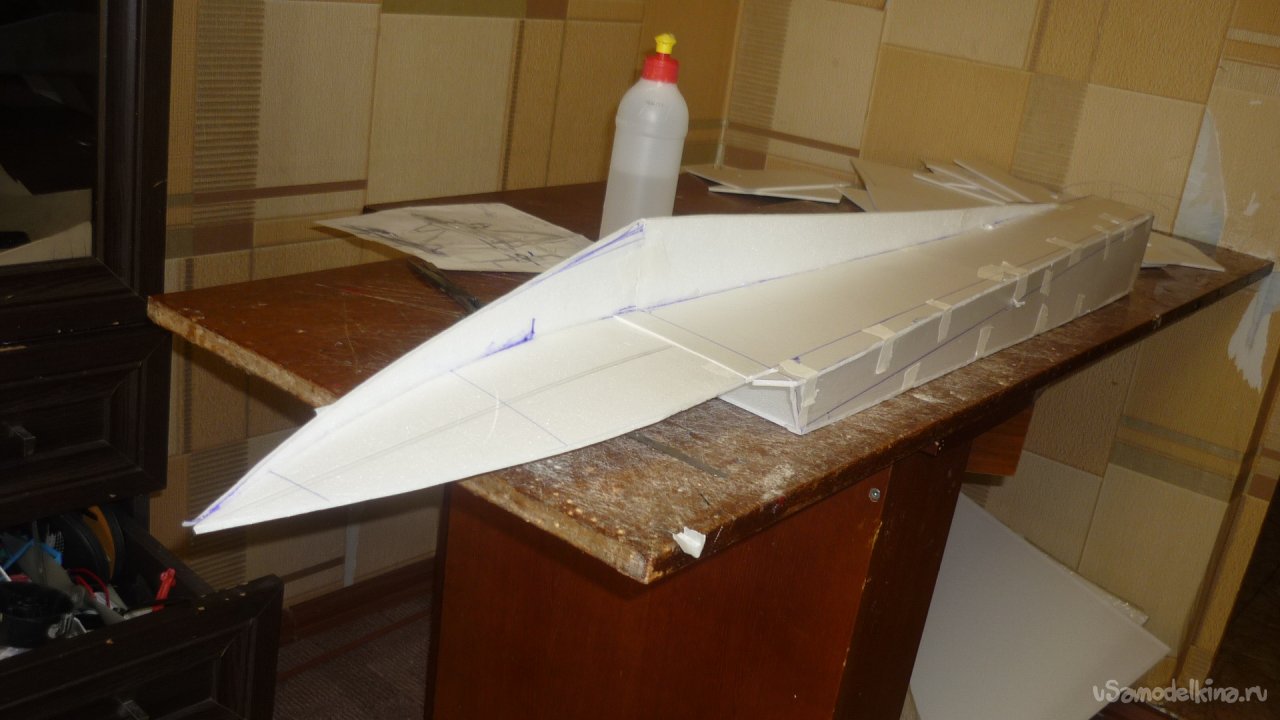

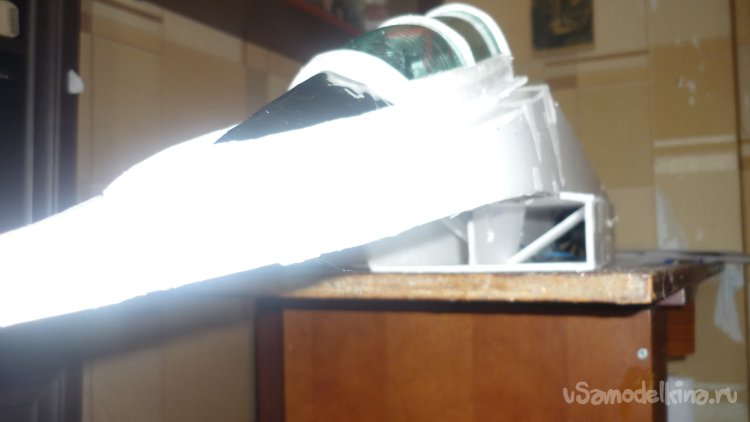

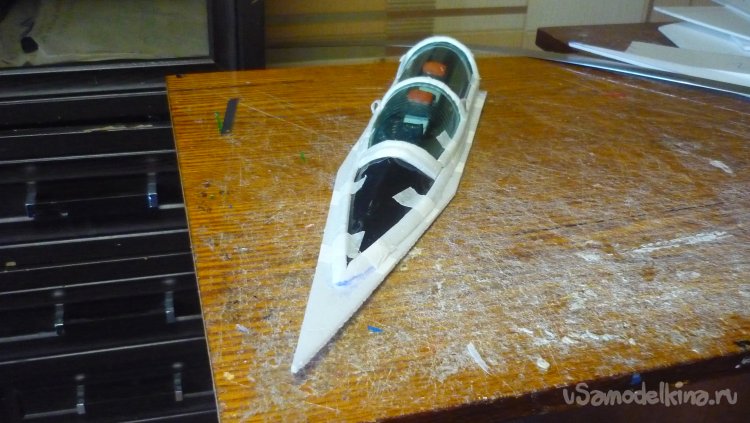

Выкроил и смонтировал внешнюю обшивку фюзеляжа в носовой части модели.

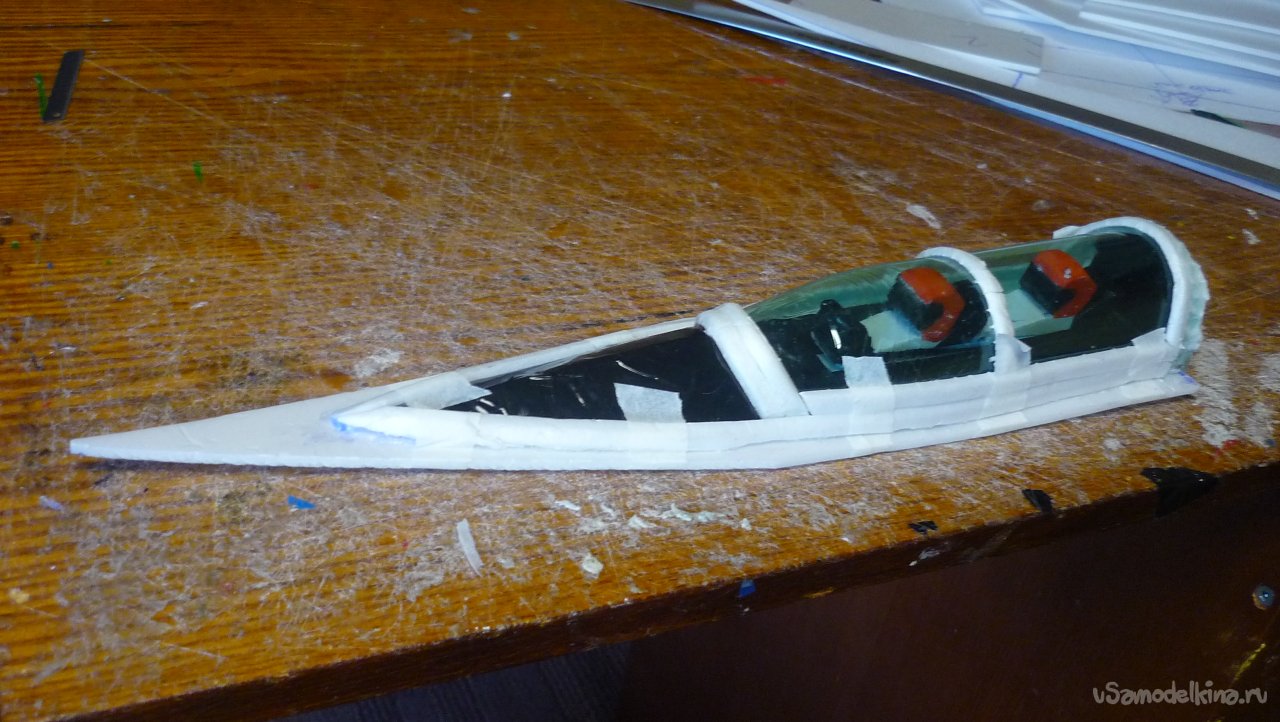

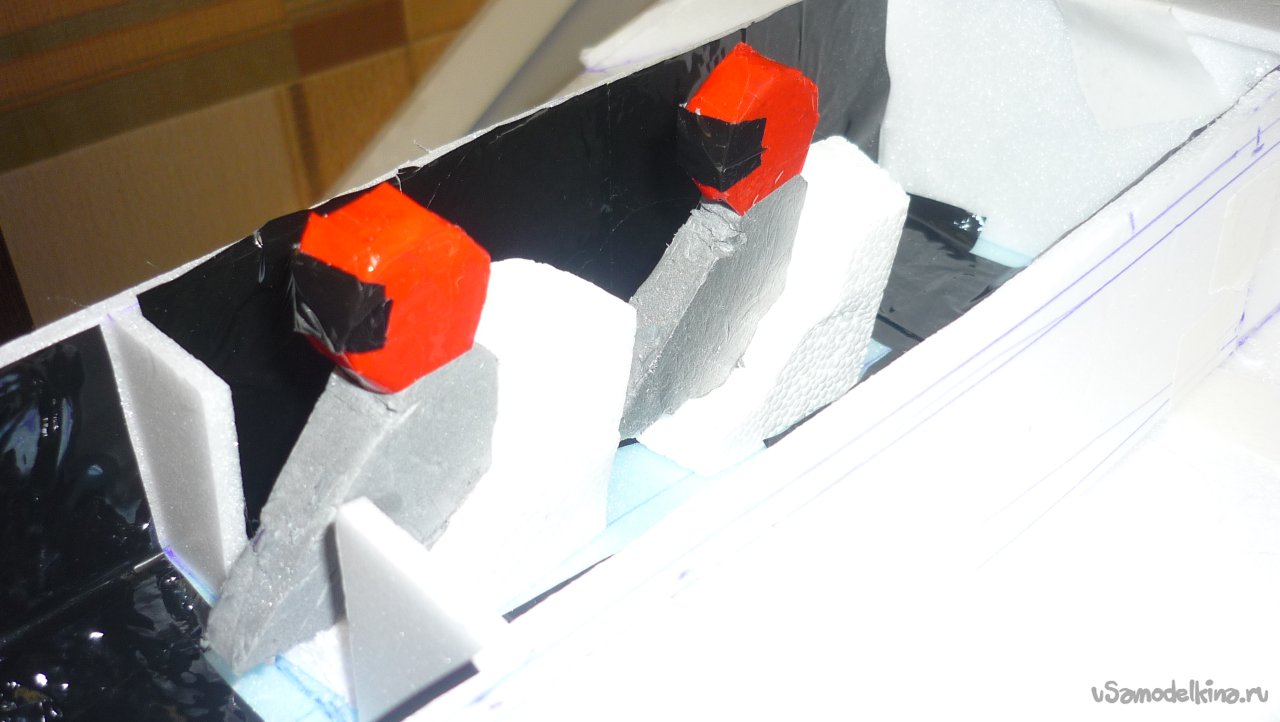

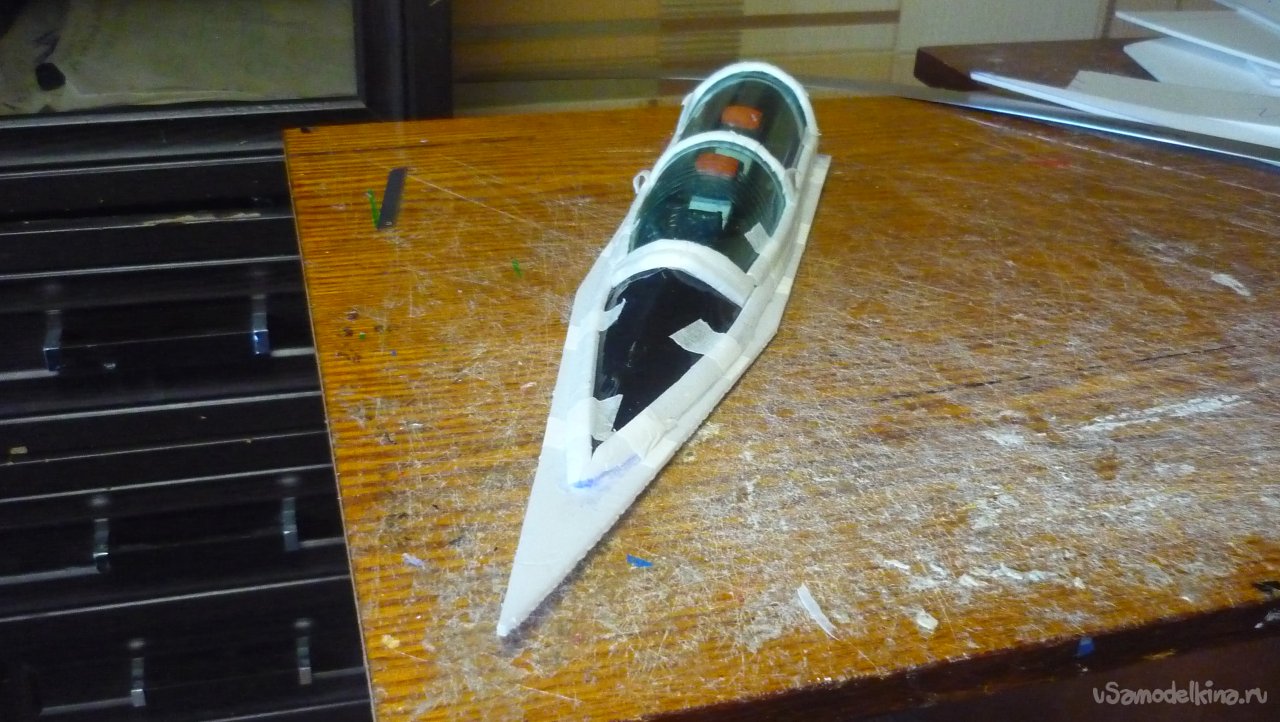

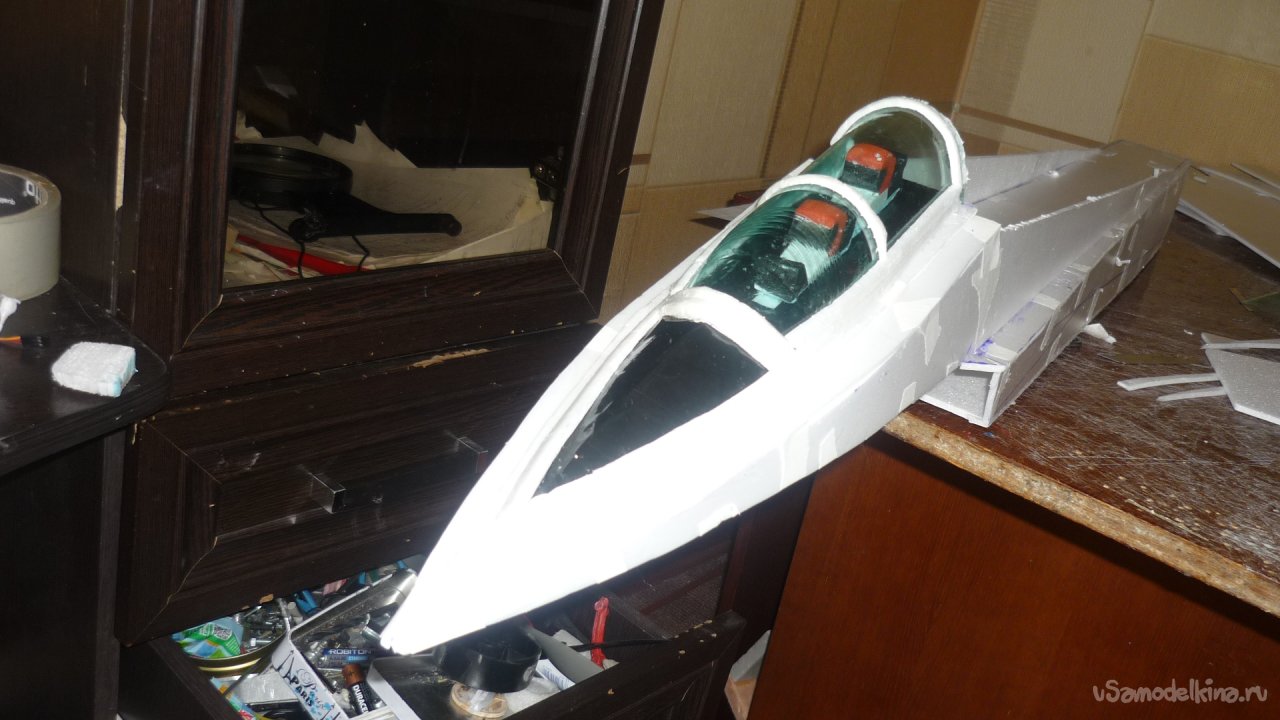

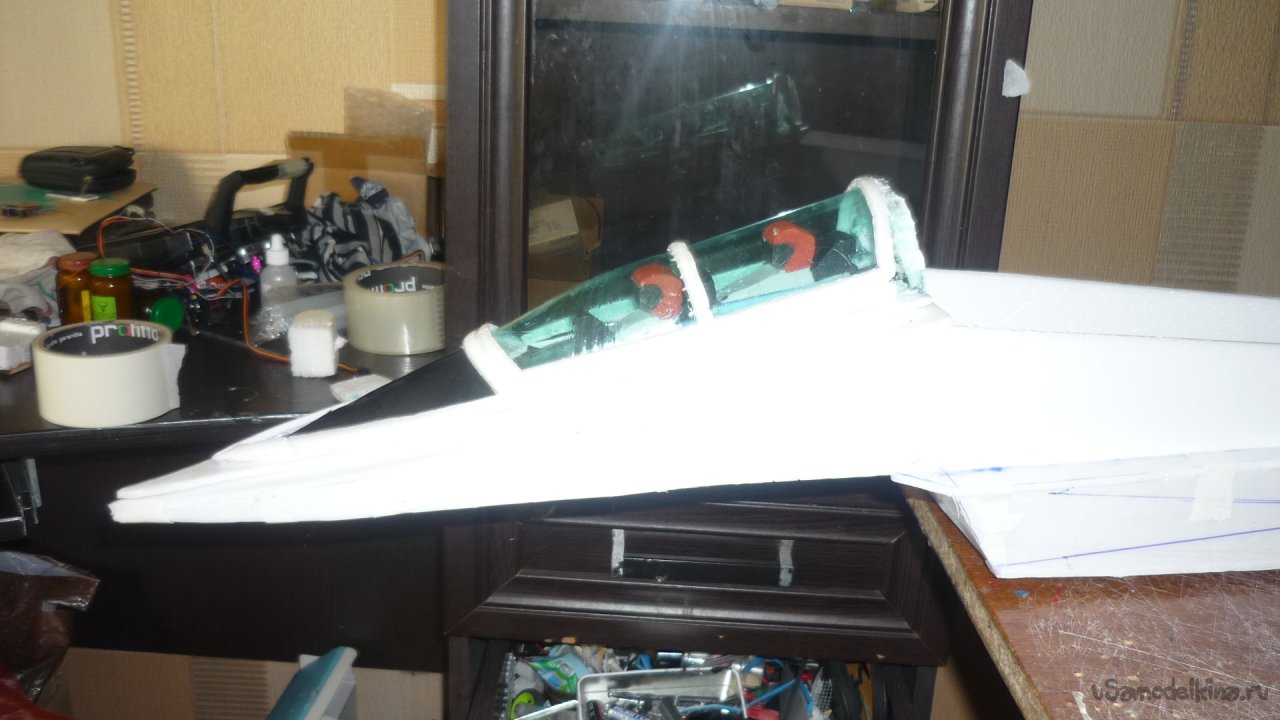

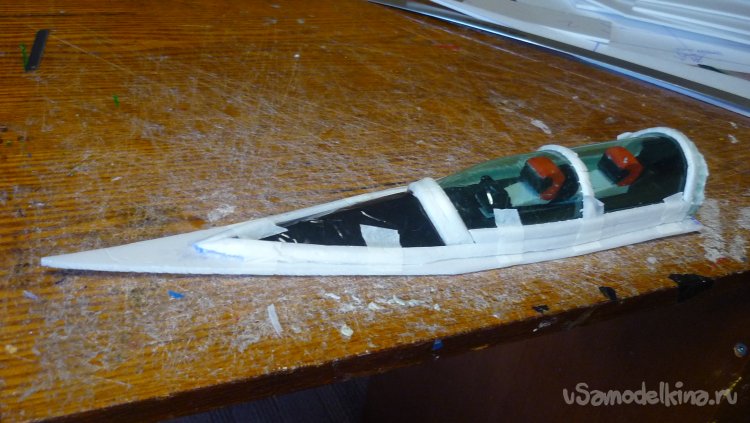

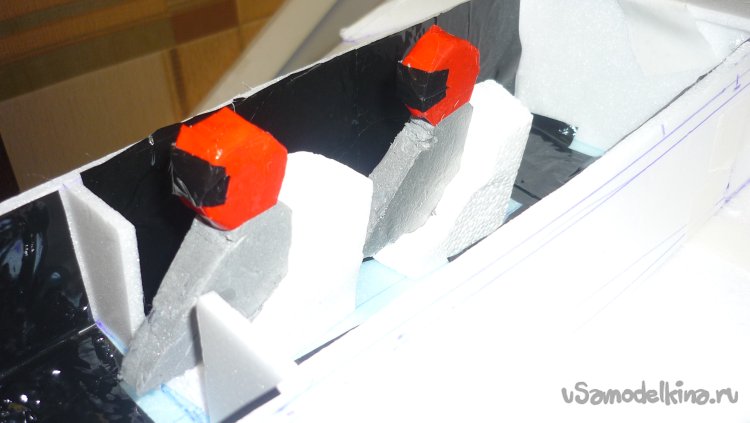

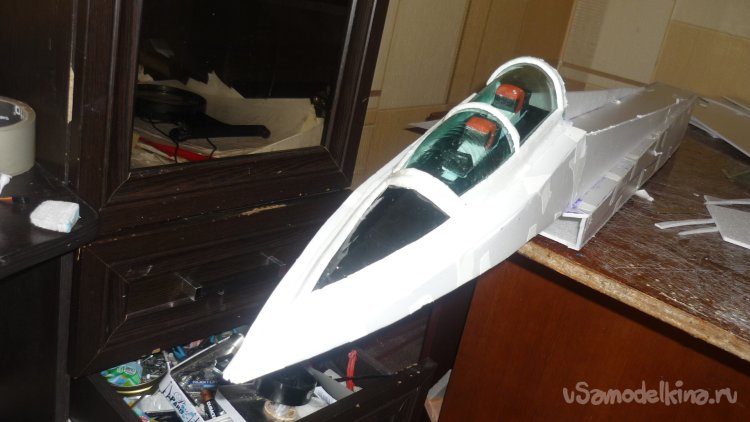

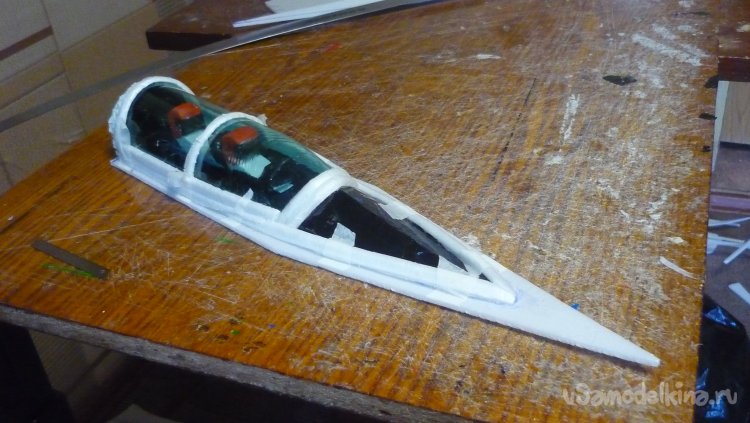

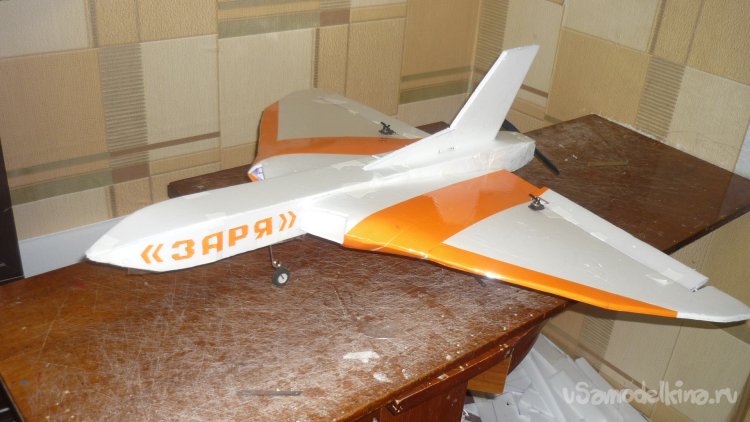

Решил использовать кабину с фигурками птлотов, сохранившуюся от старой авиамодели.

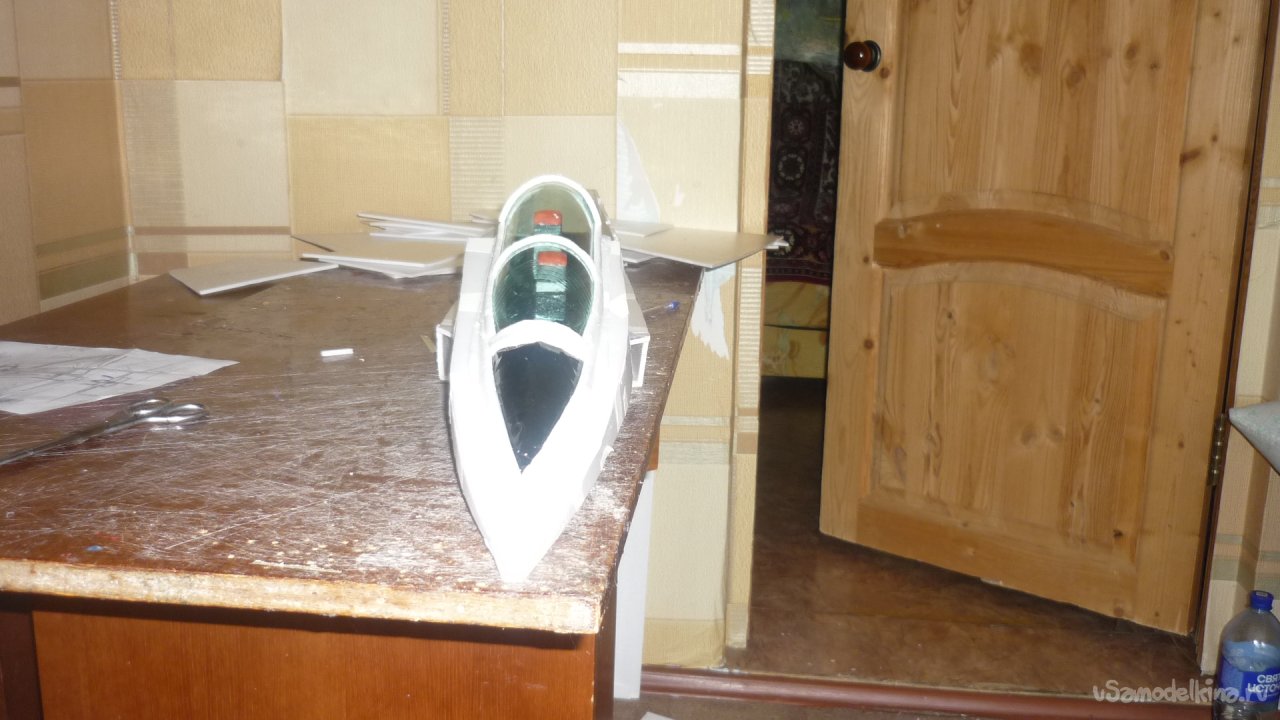

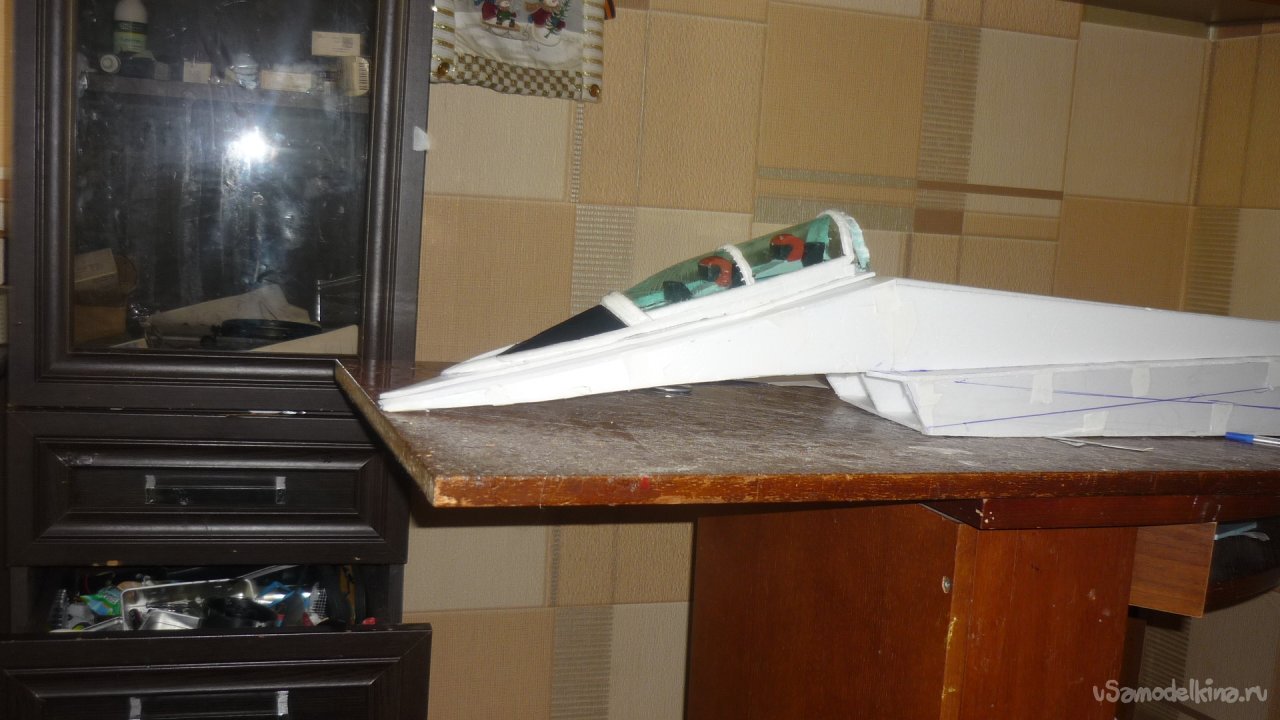

Примеряю на место.
Начинаю работать с крыльями

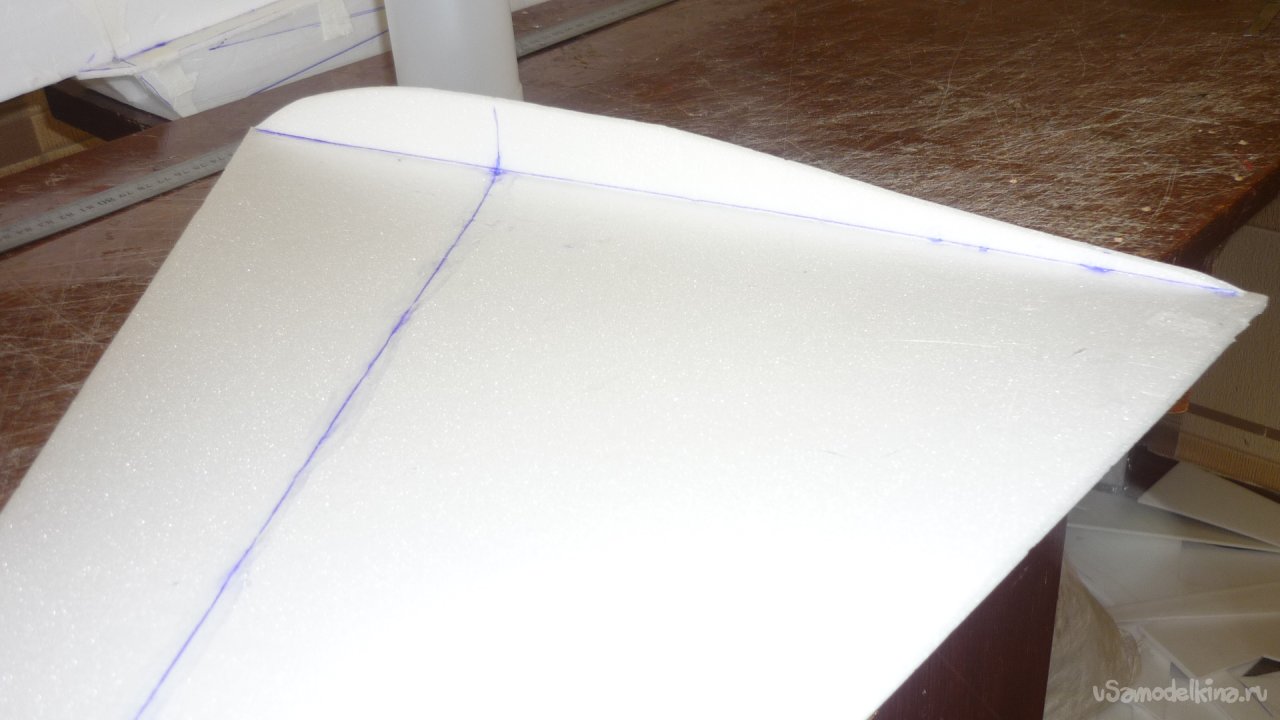

внешняя и нижняя обшивки крыла

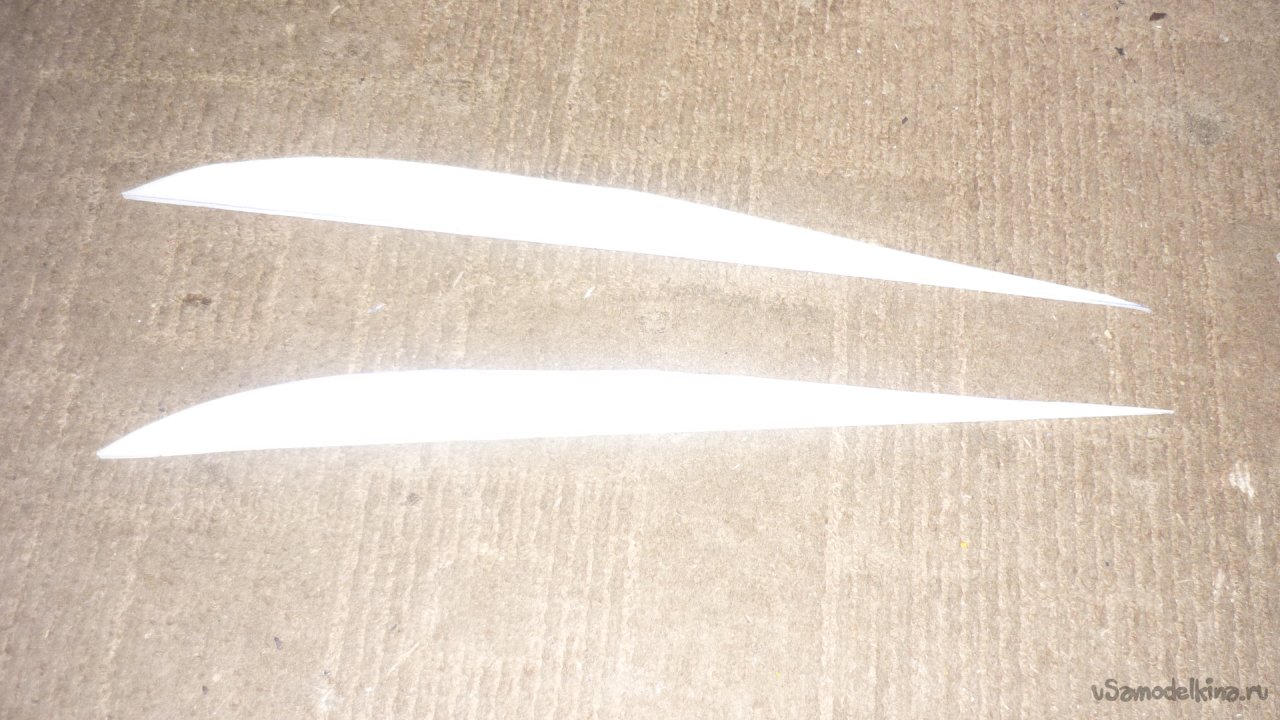

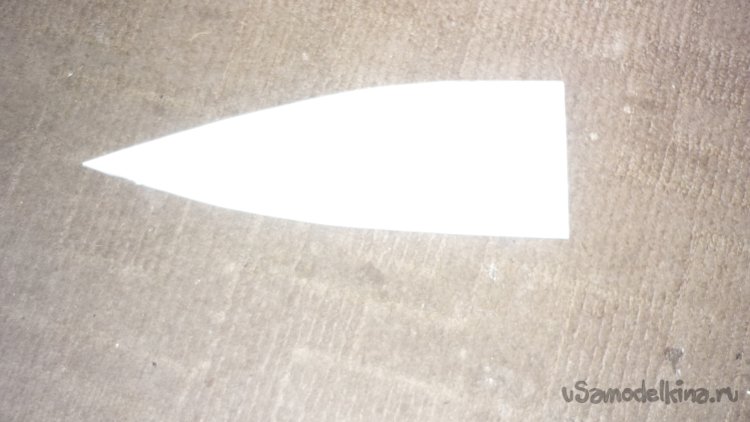

Вырезал корневые нервюры.

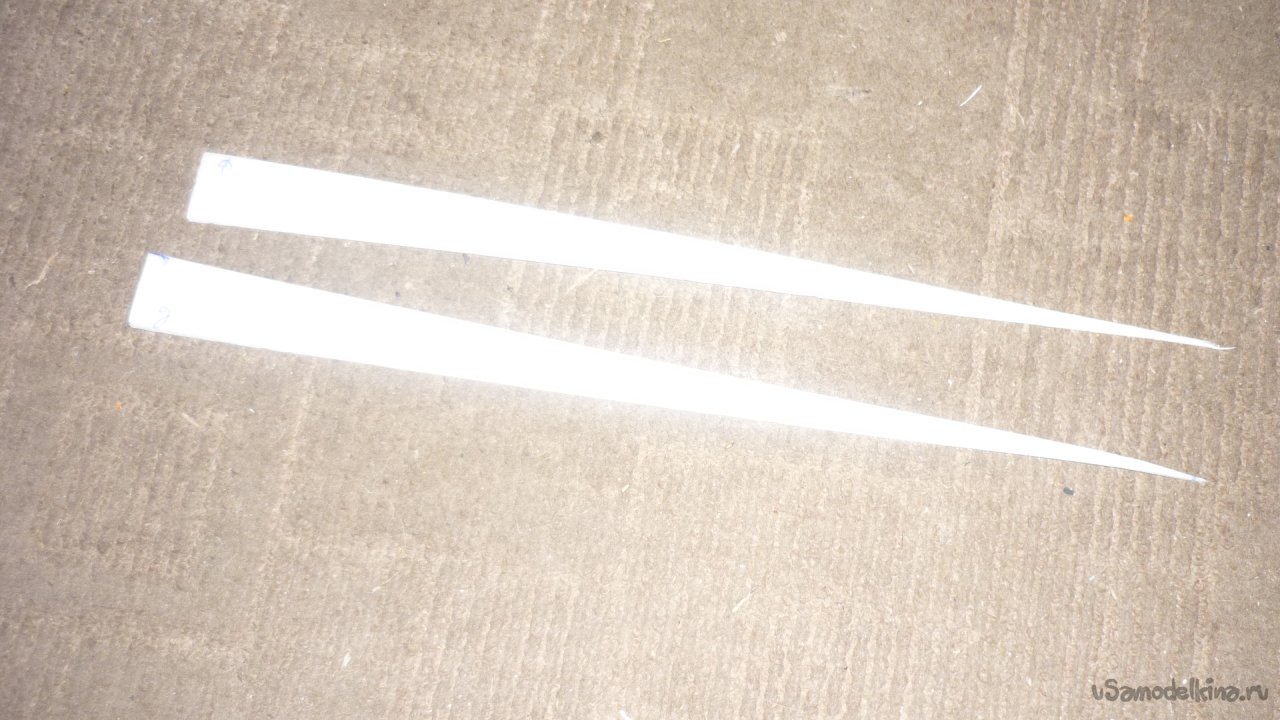

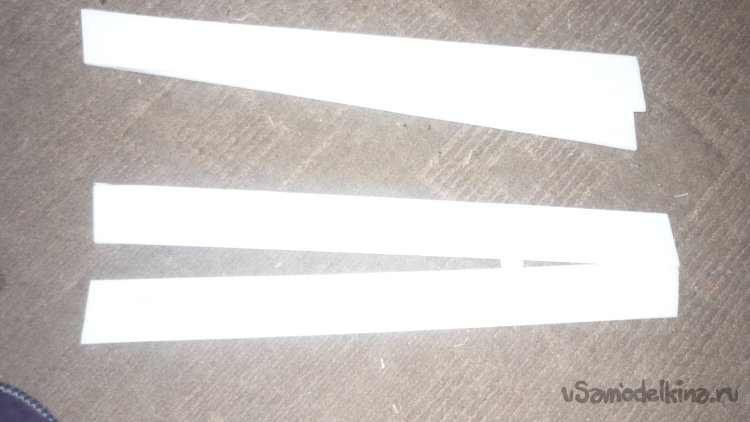

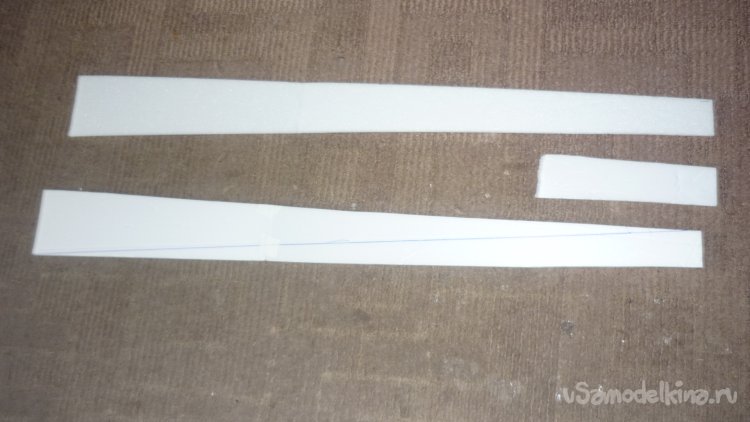

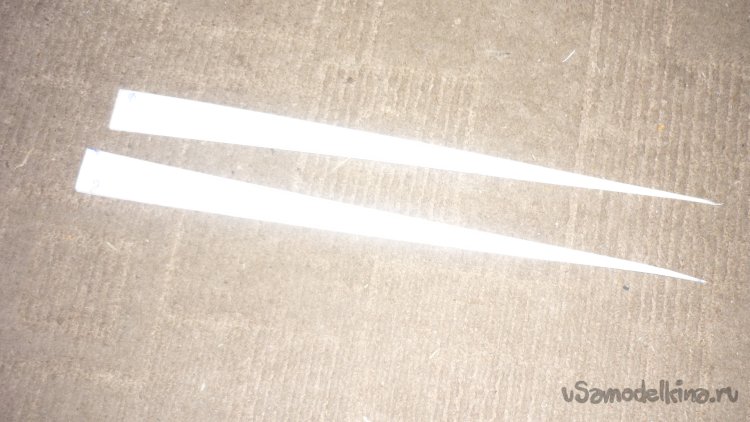

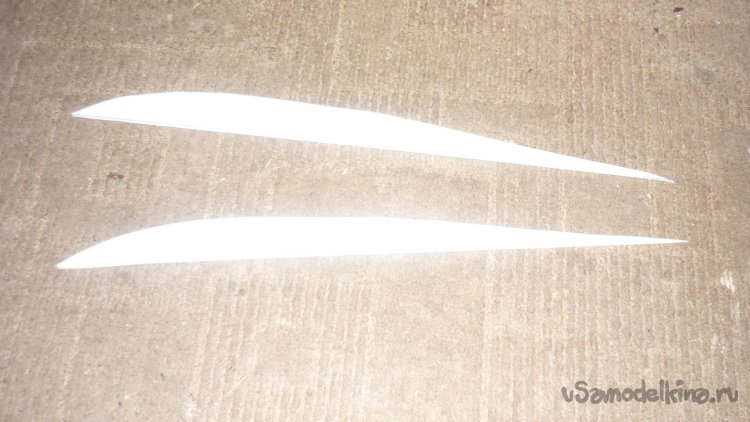

А это заготовки лонжеронов крыльев.
Заготовки элевонов.
Монтирую нервюры.
Вклеил лонжерон.

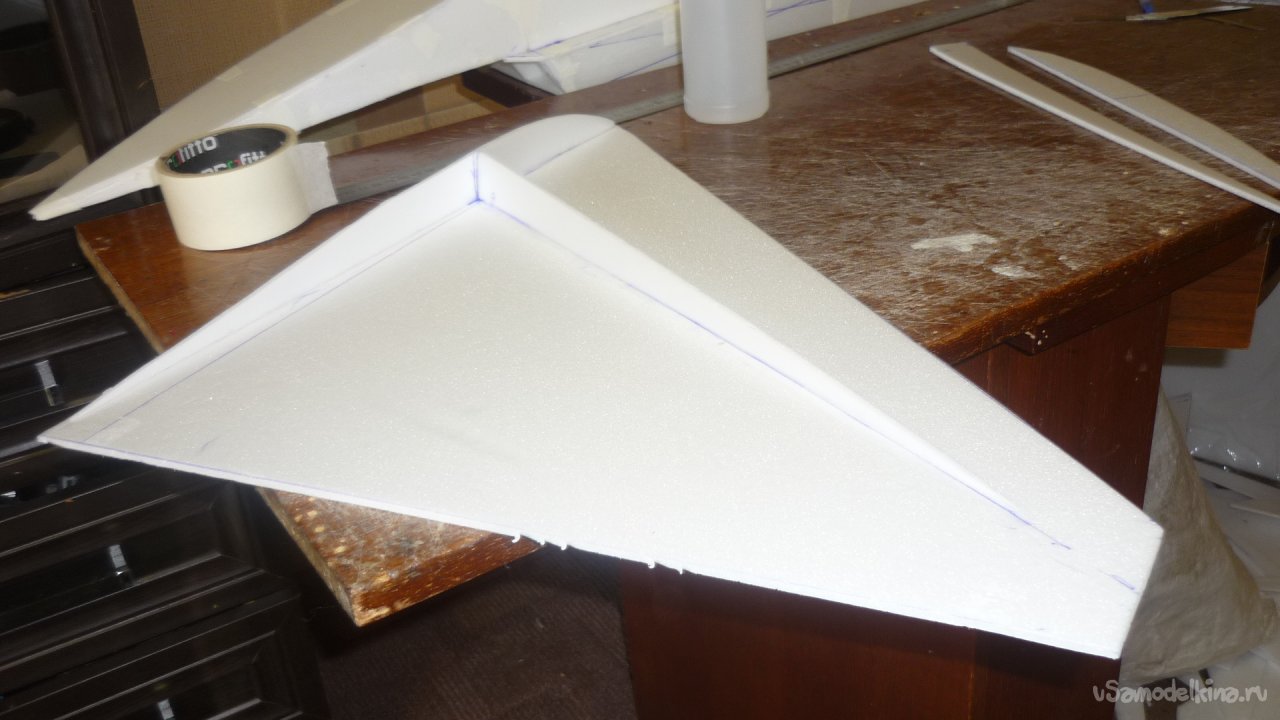

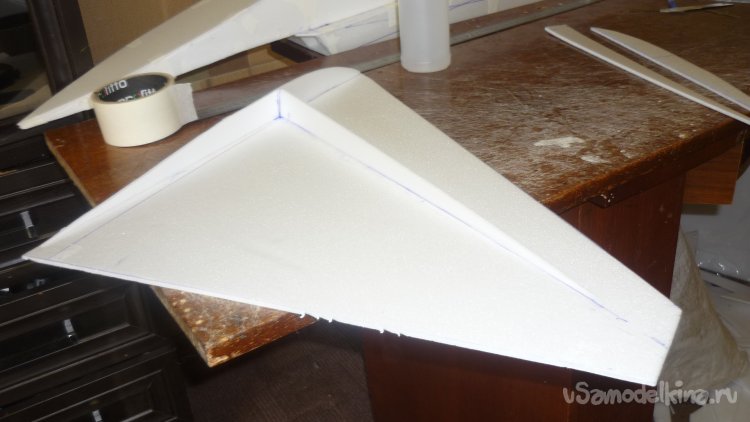

Смонтировал внешнюю обшивку крыла.

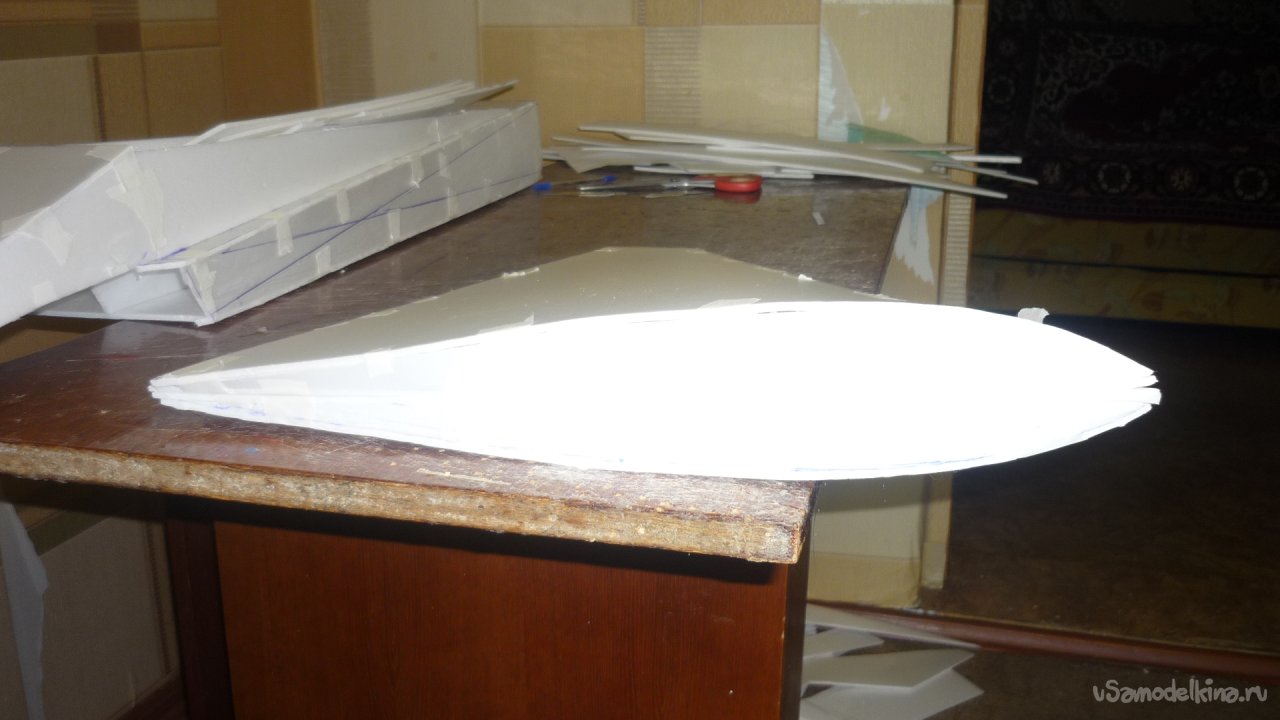

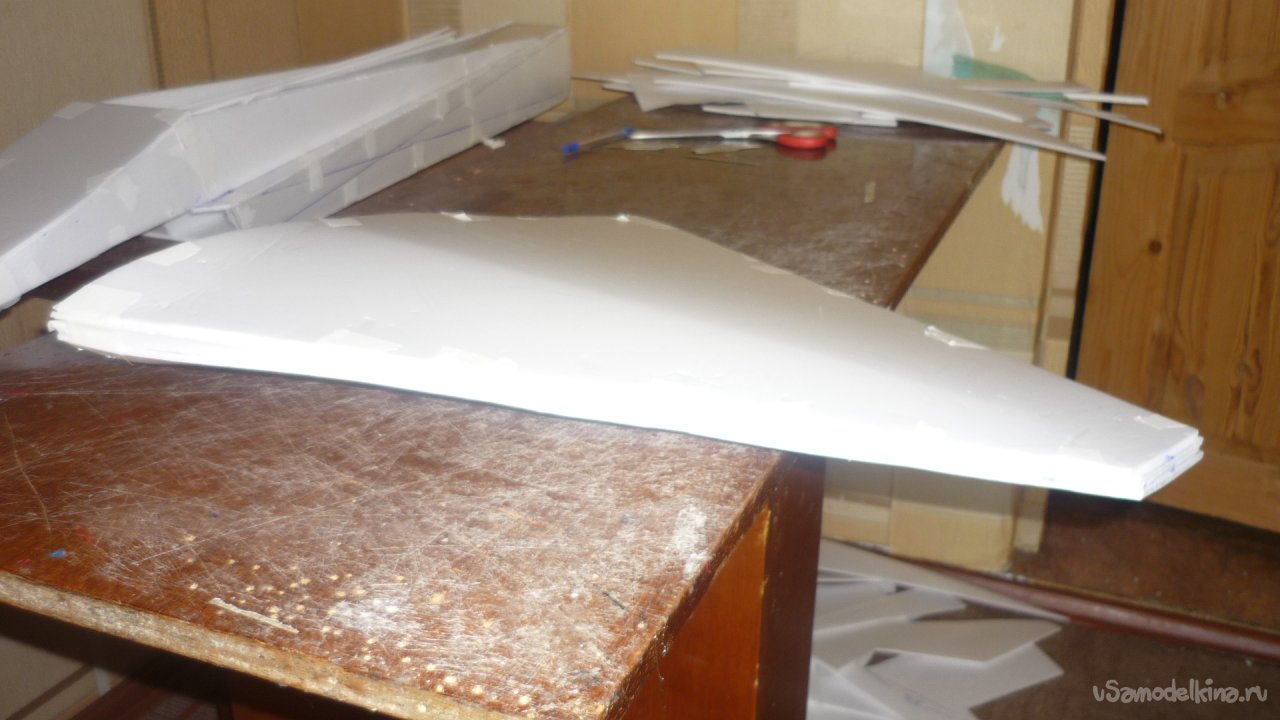

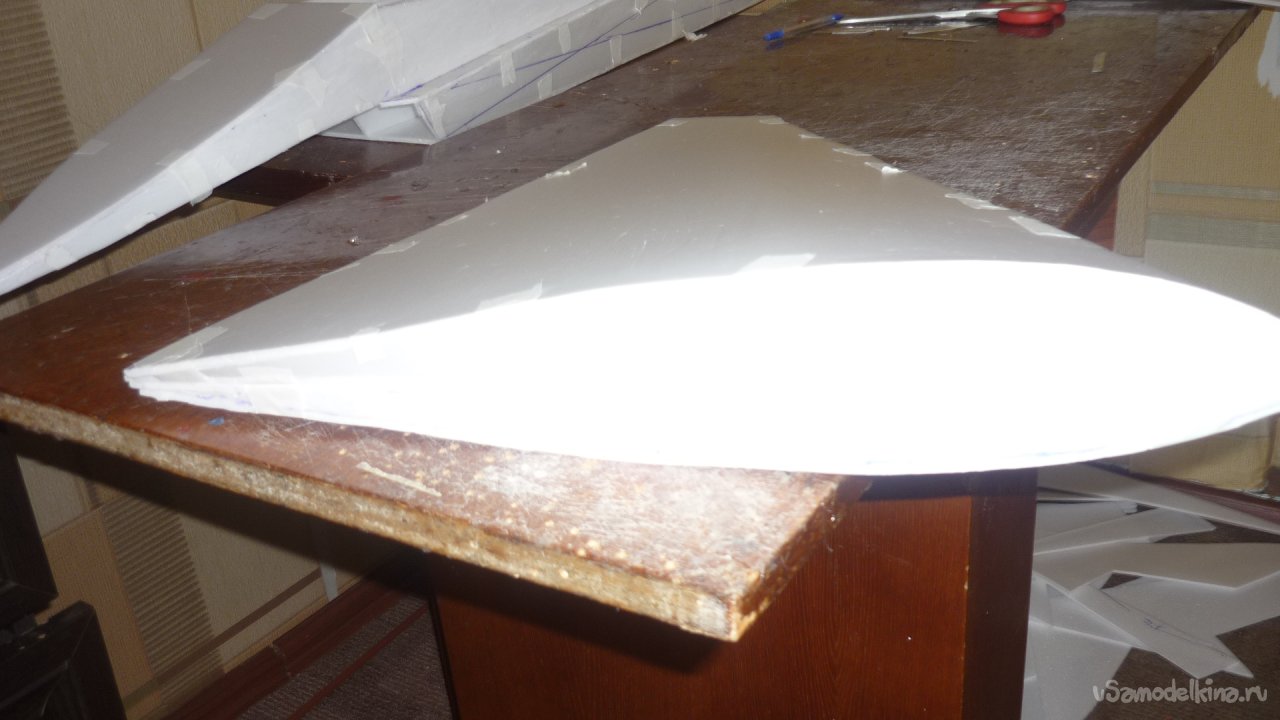

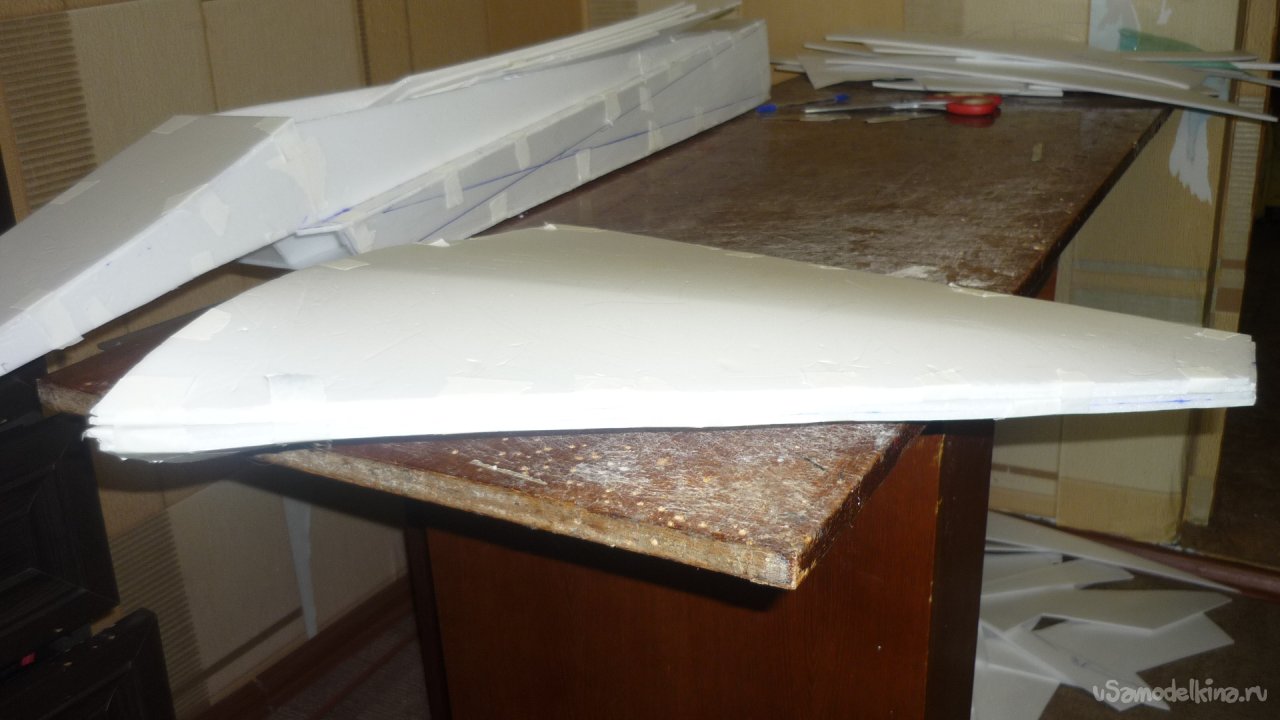

смонтированные крылья в пакете.

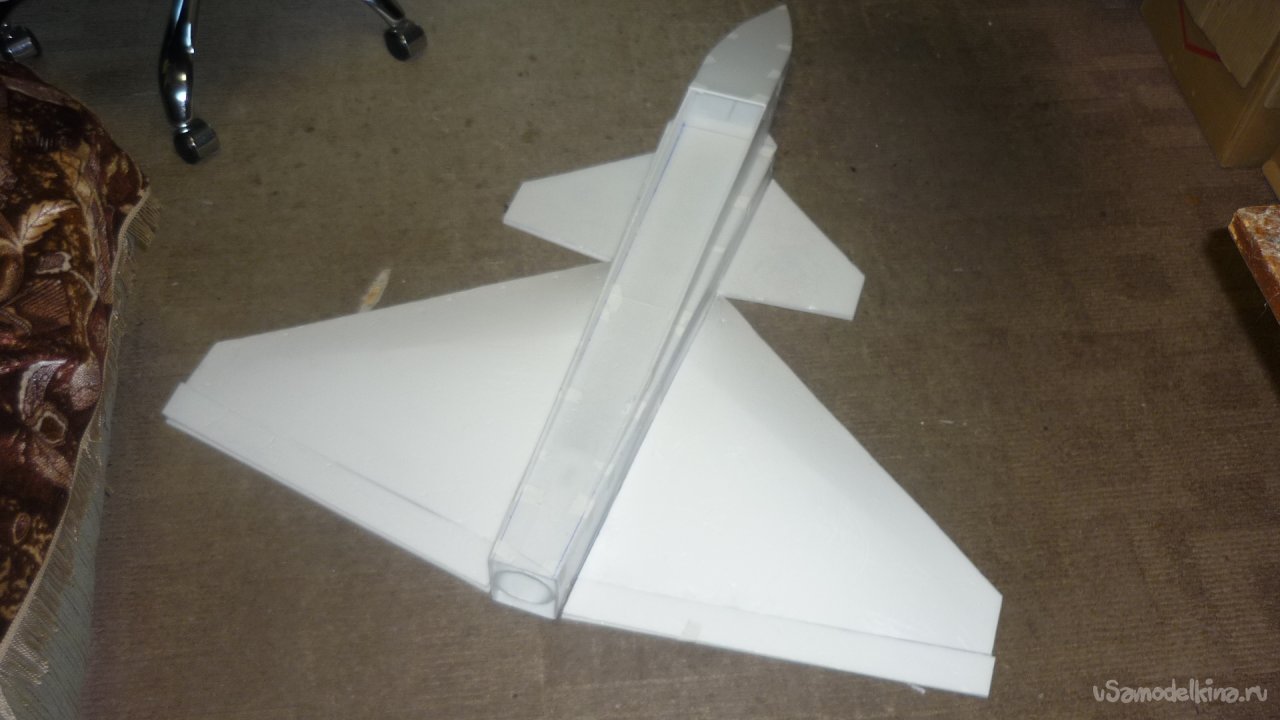

Примеряю крылья и ПГО

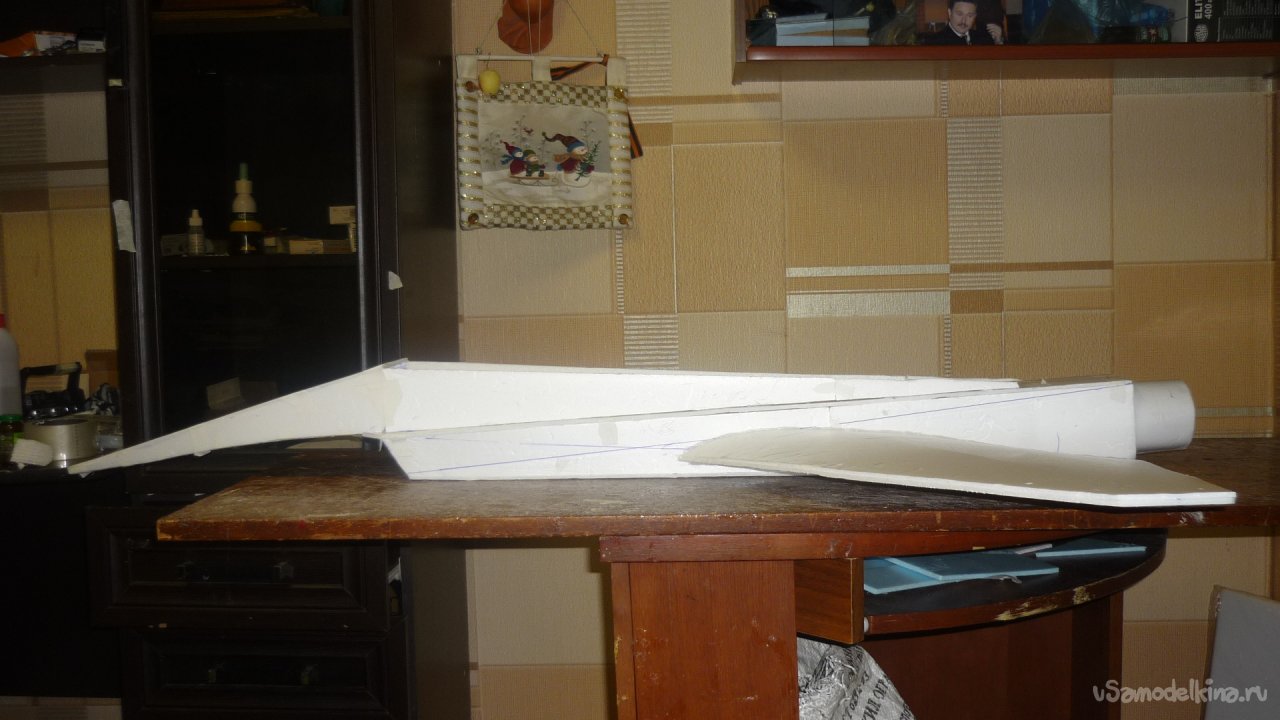

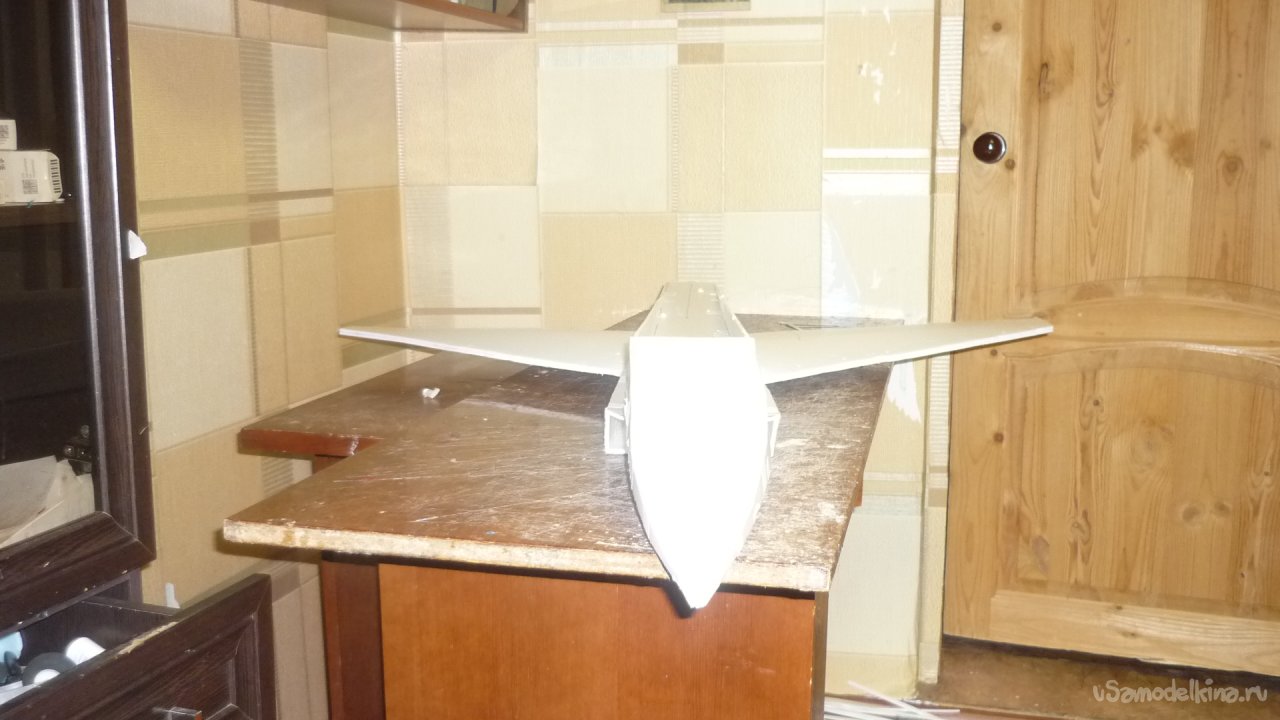

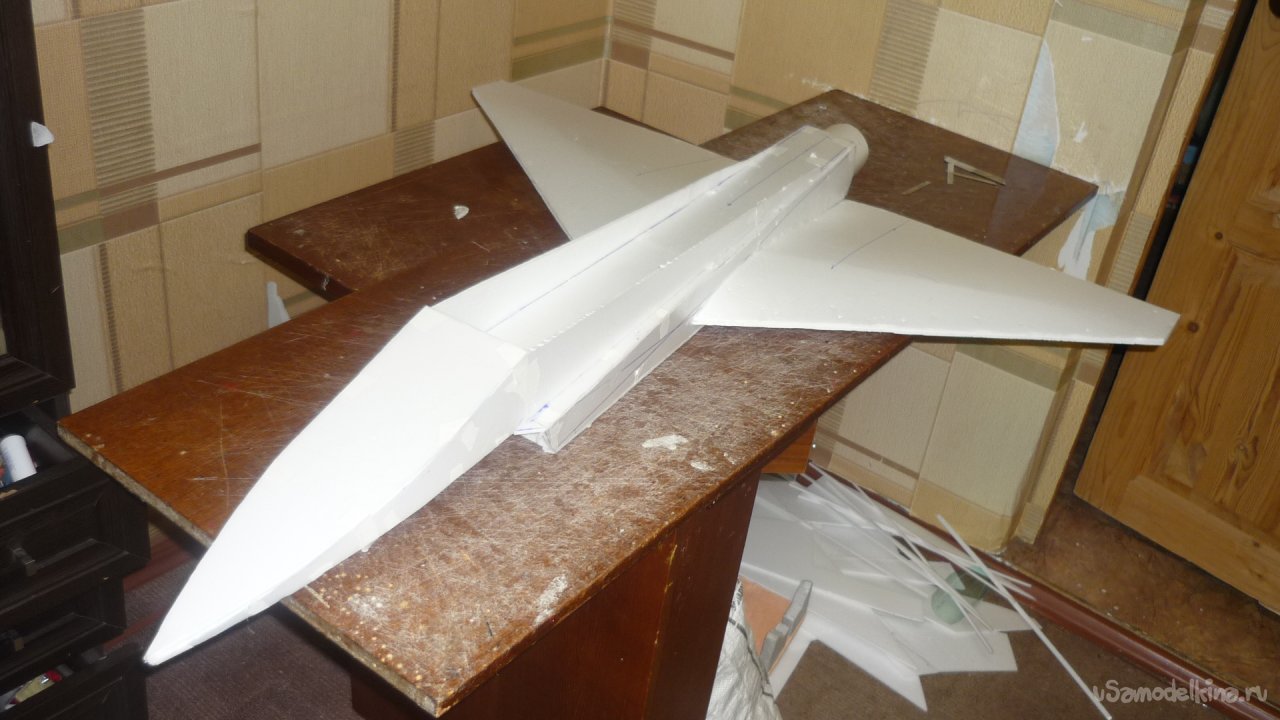

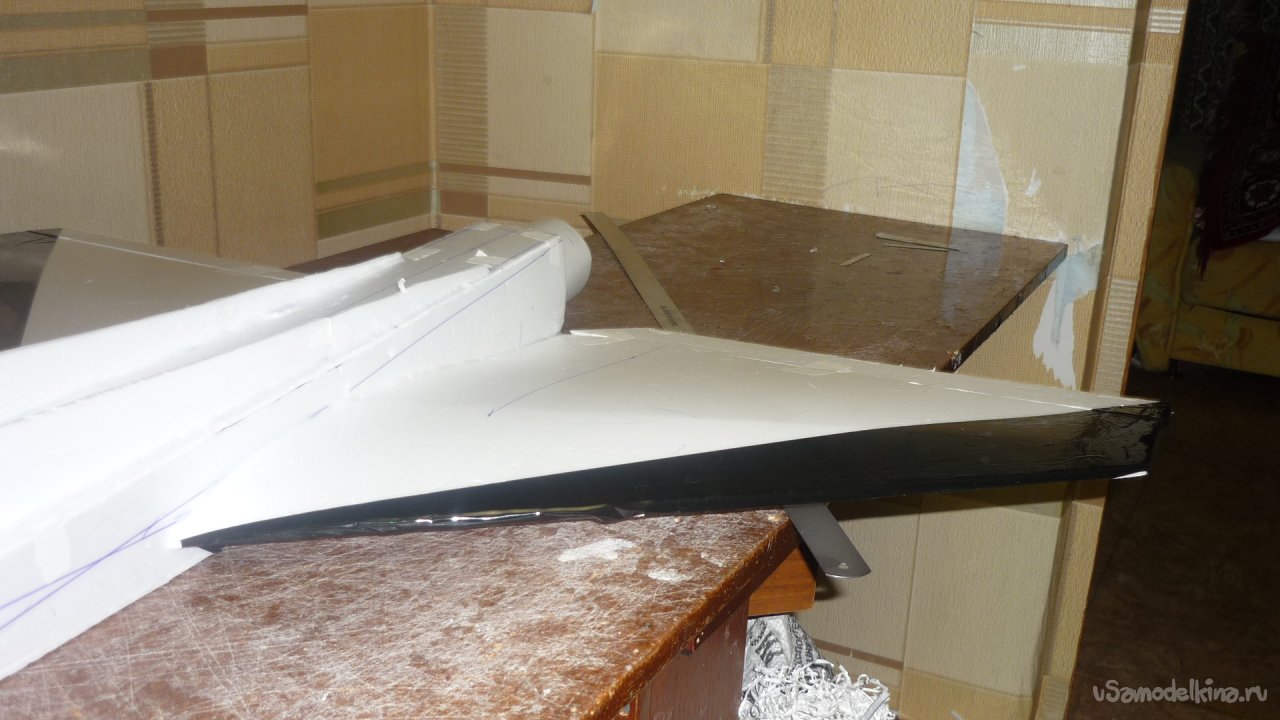

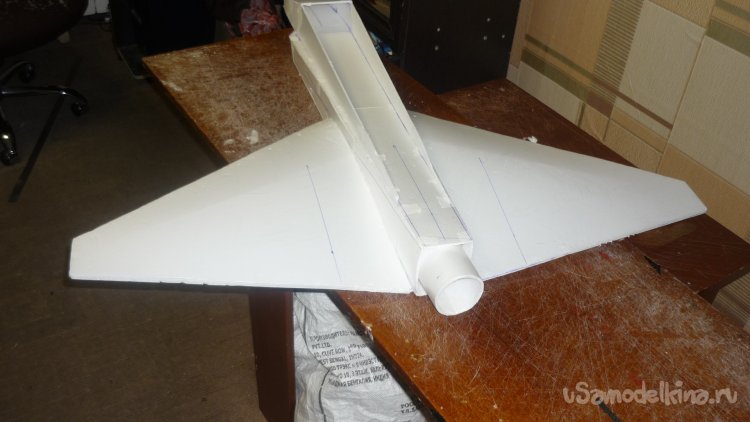

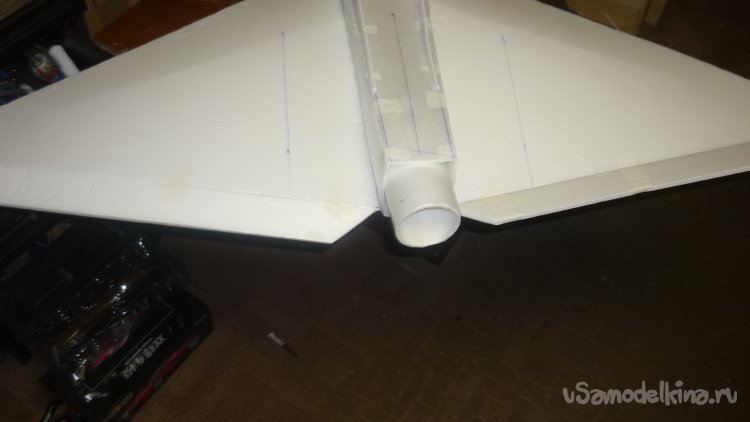

Смонтировал крылья.
На бумажный, малярный скотч навесил элевоны.

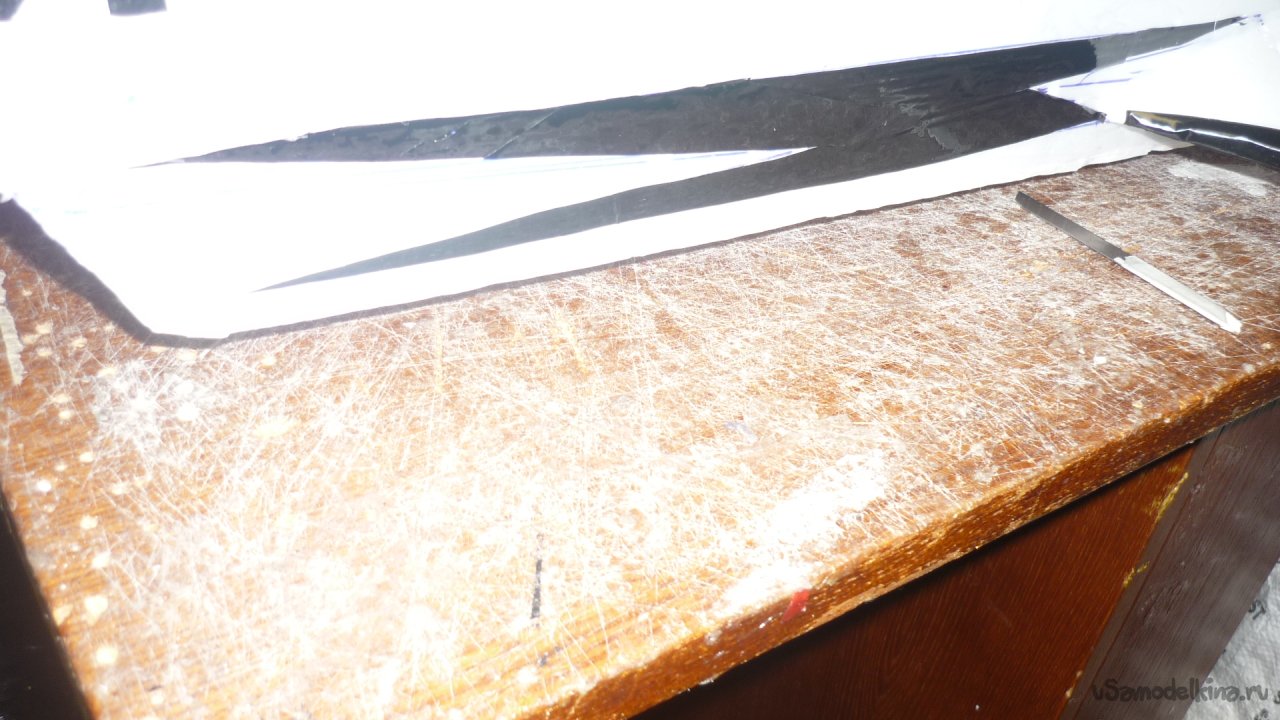

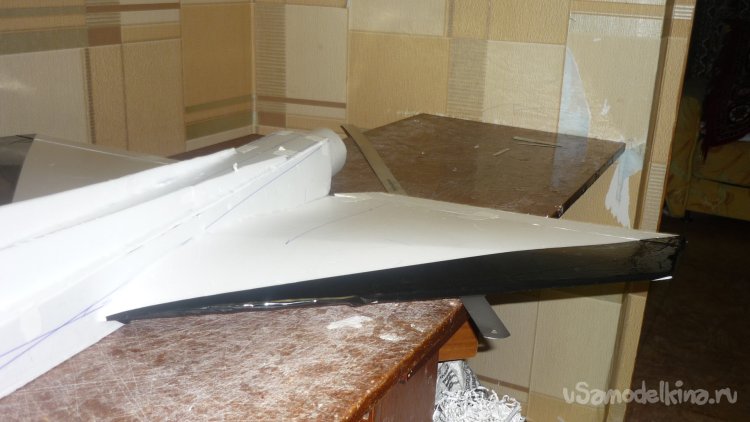

Начинаю обтяжку авиамодели цветным скотчем.

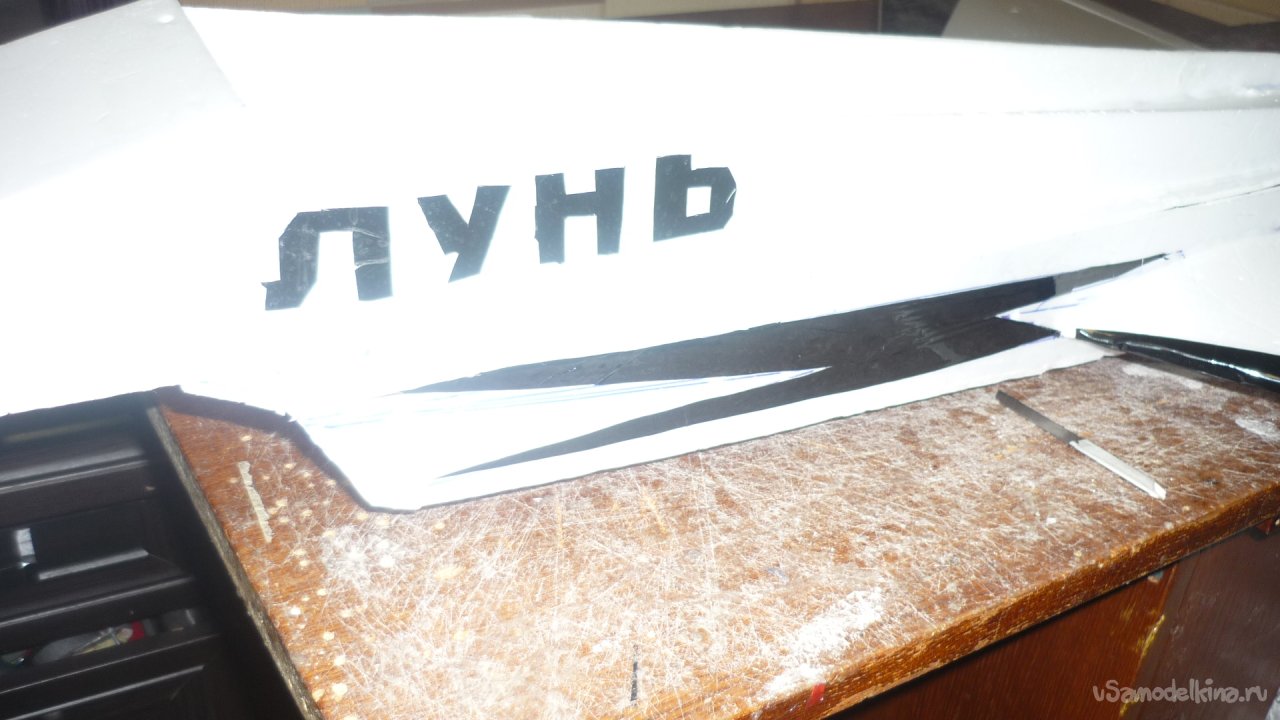

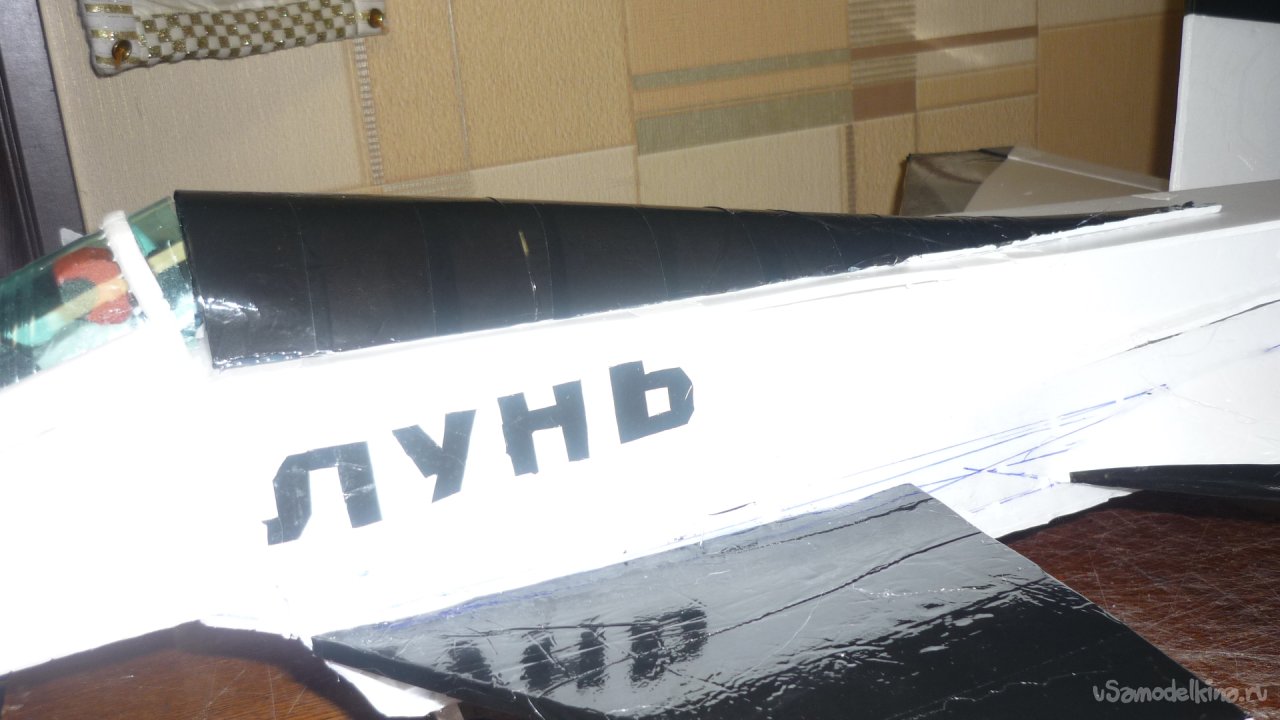

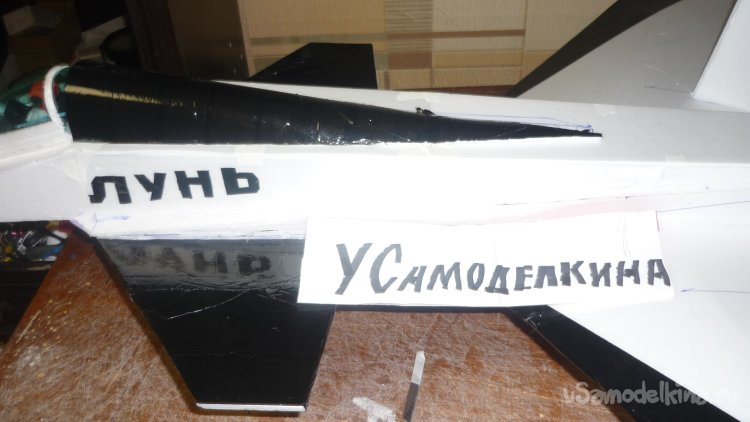

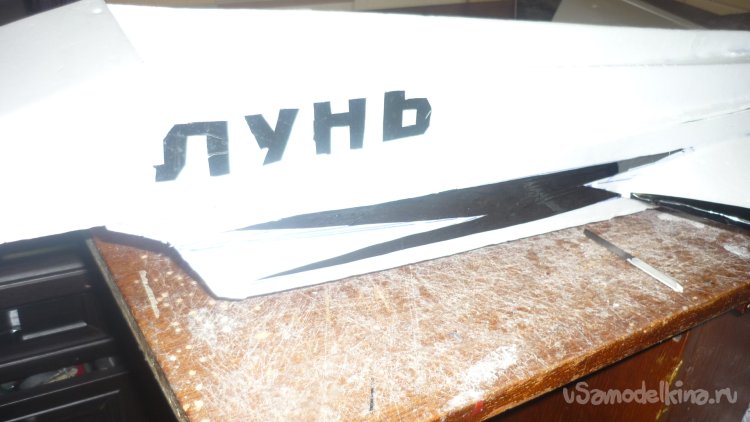

Вырезал буквы, смонтировал надписи.

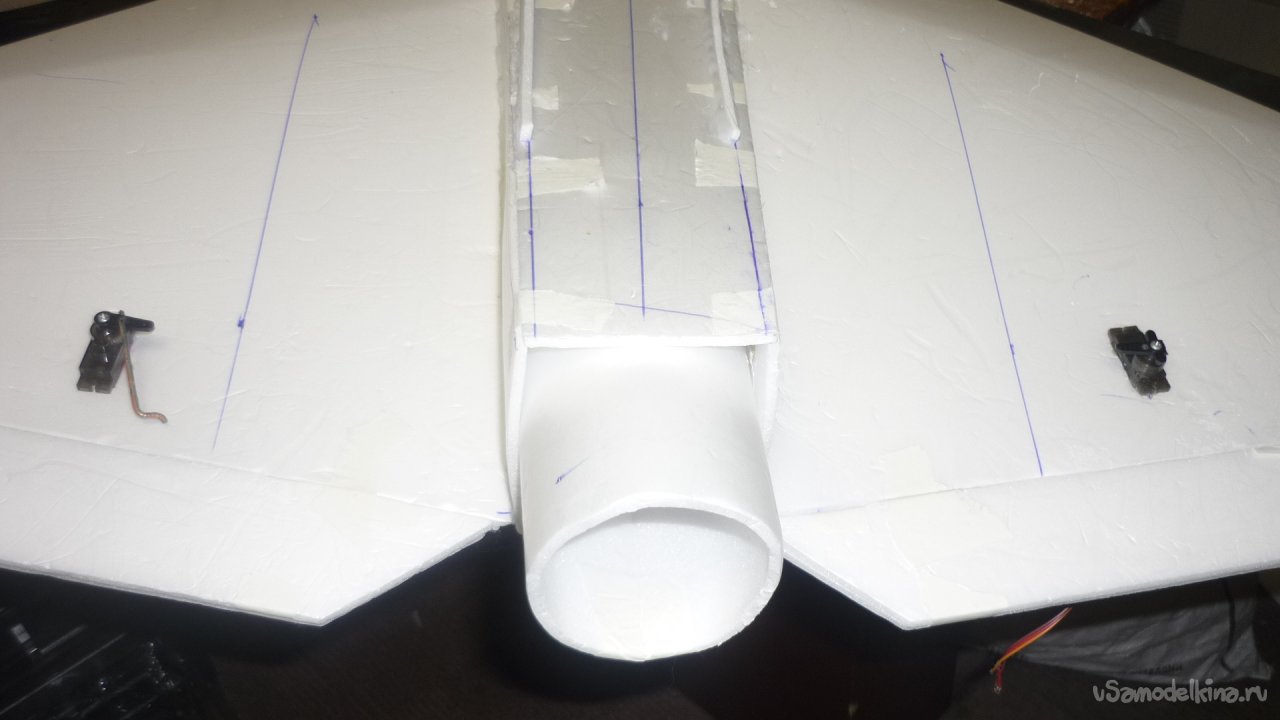

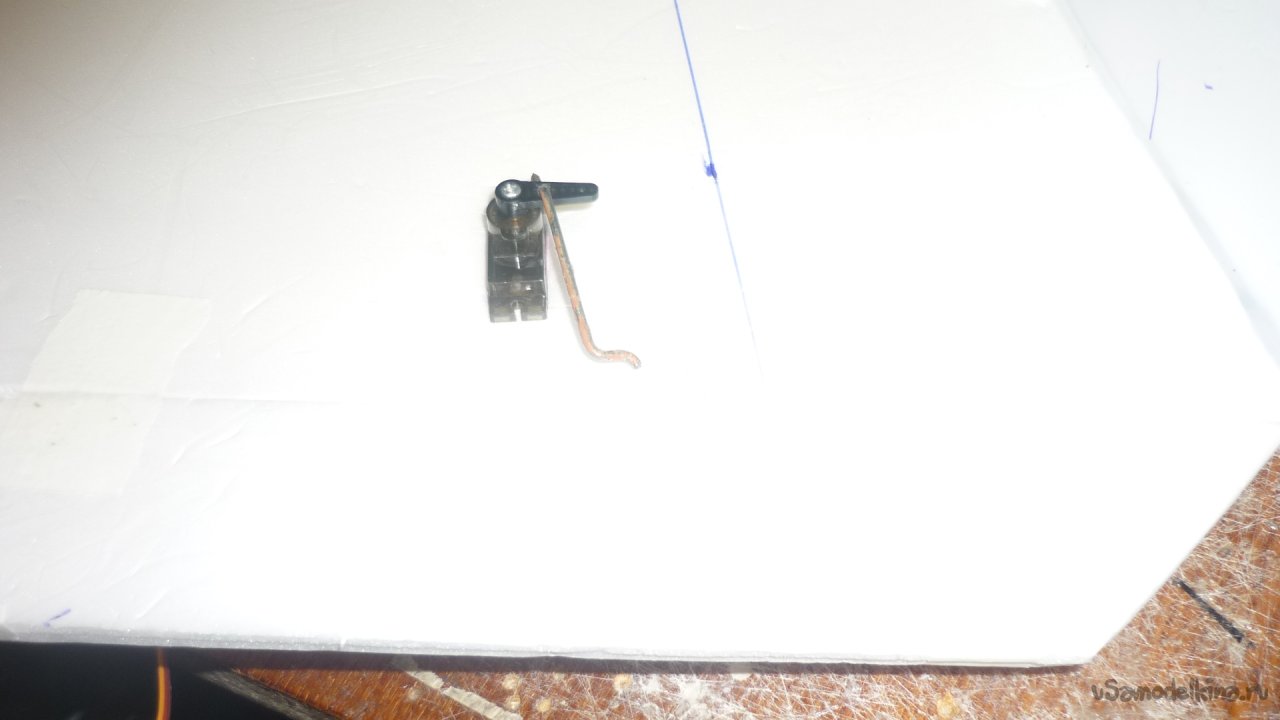

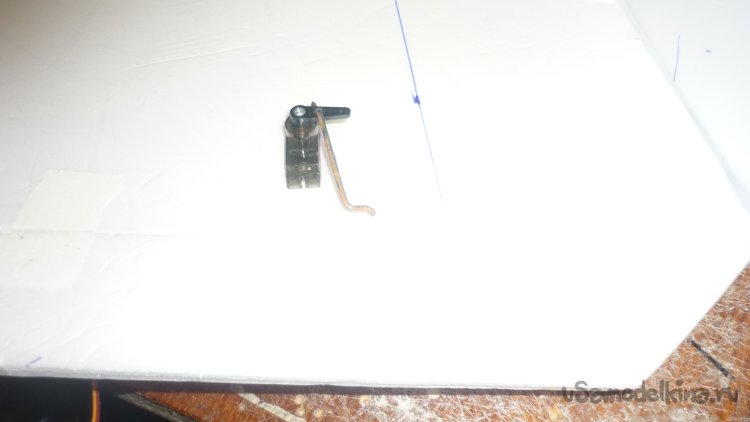

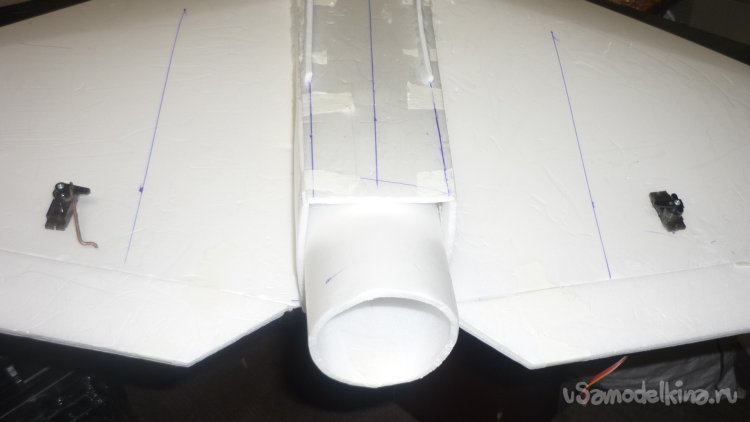

разметил места установки сервомашинок управления элевонами.

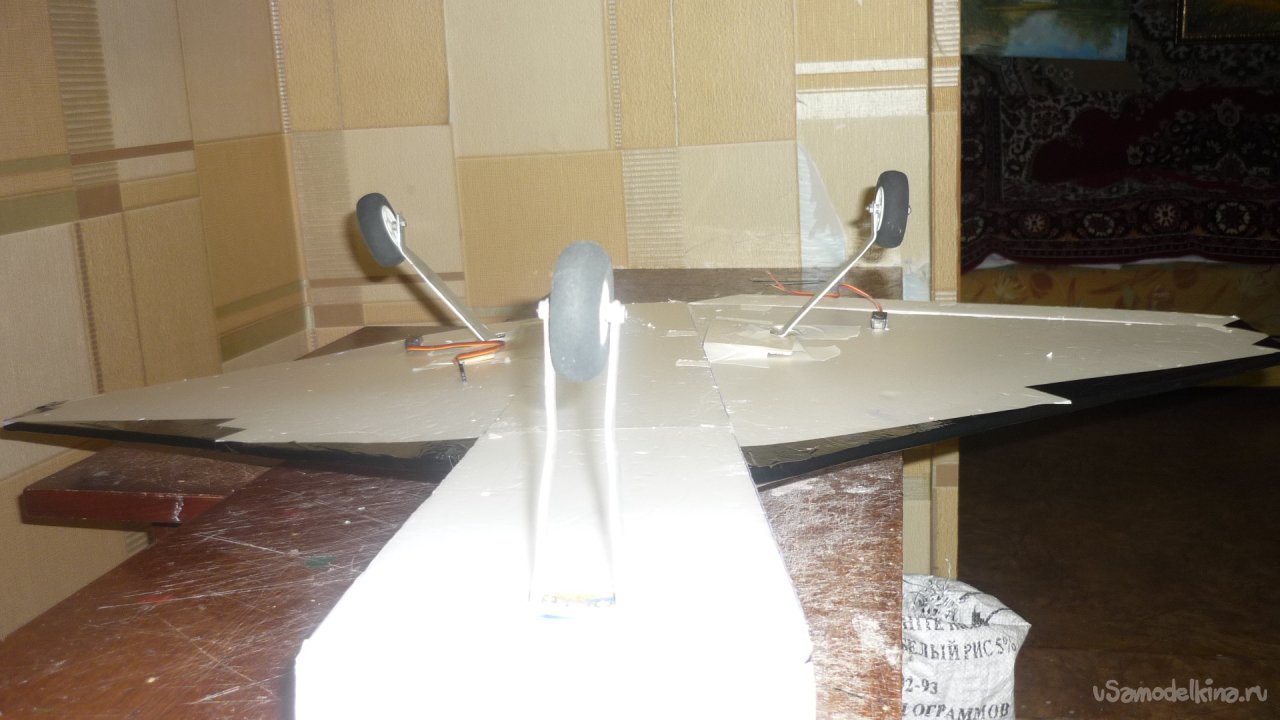

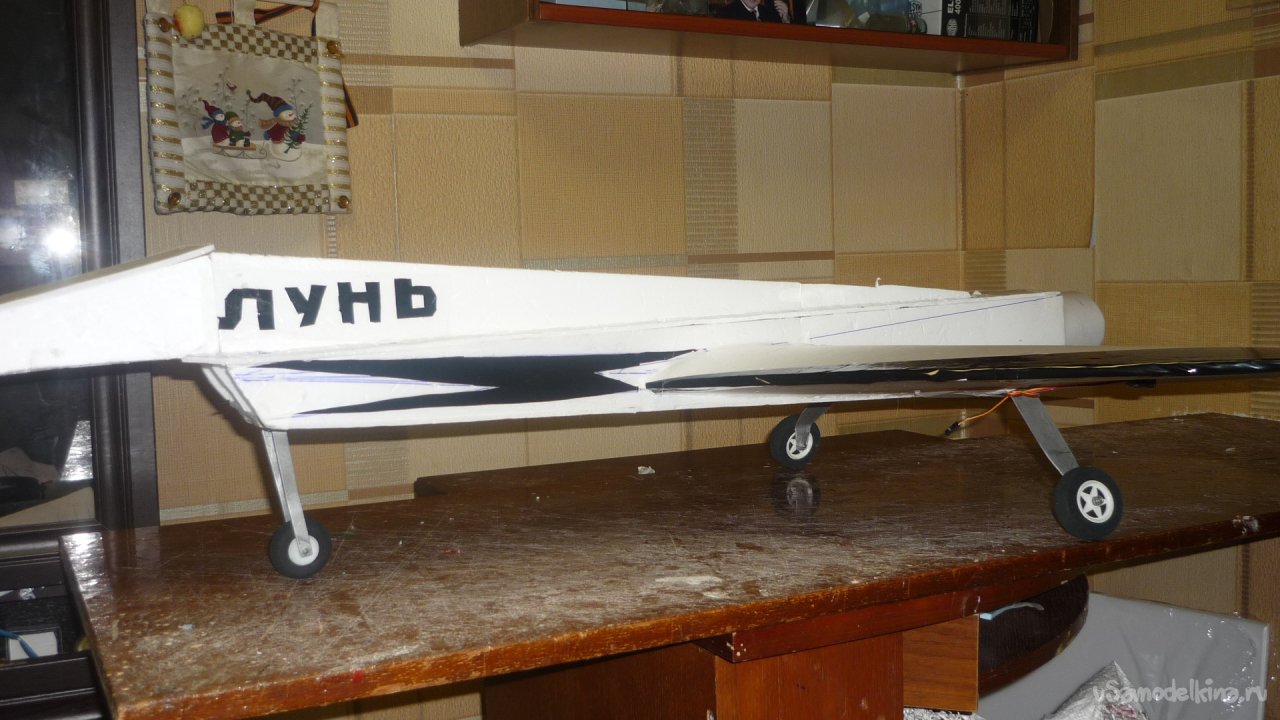

От старой авиамодели подобрал нужные шасси. Смонтировал.
Решил уменьшить кабину, оставил одного пилота. Примерка.
смонтировал кили.
Смонтировал ПГО.

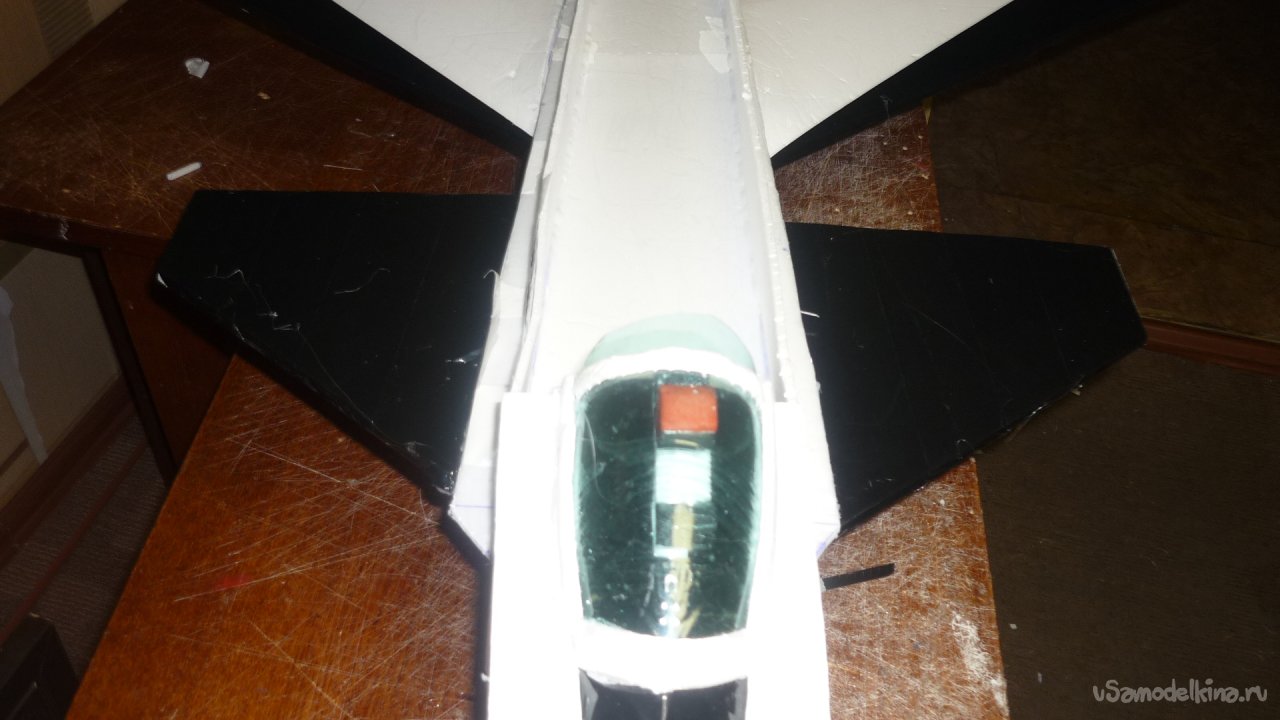

Зафиксировал кабину.

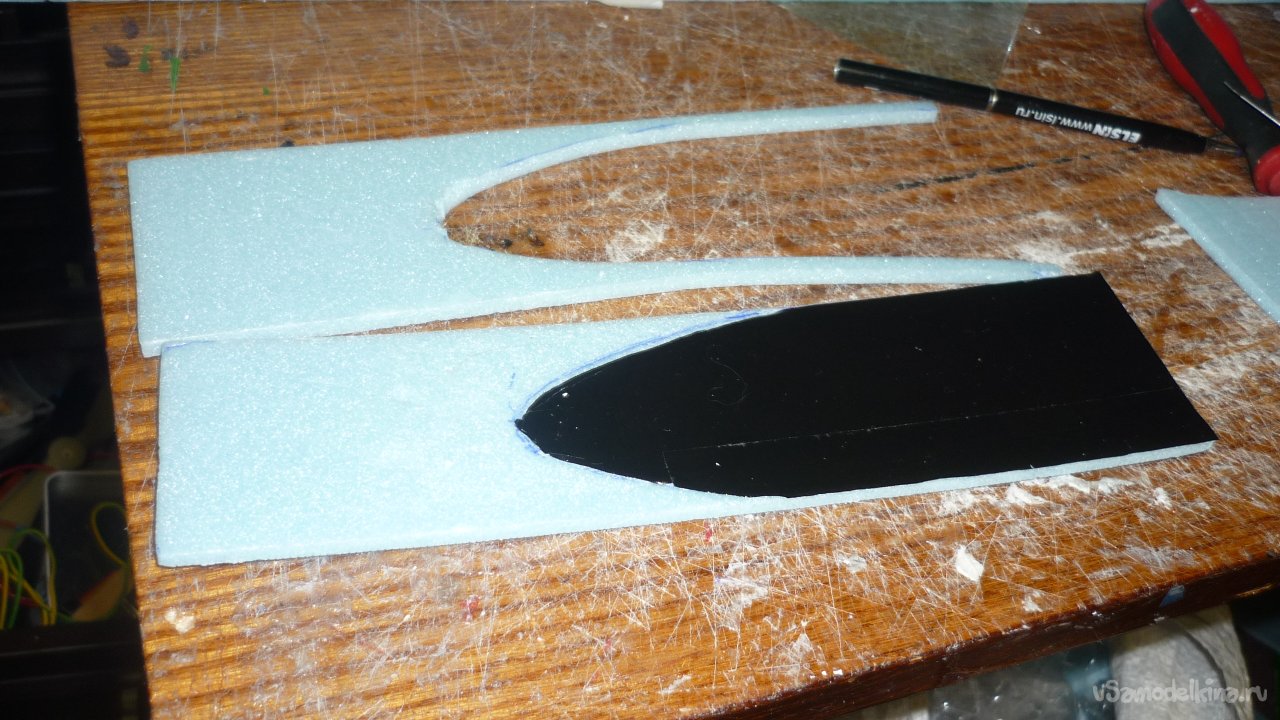

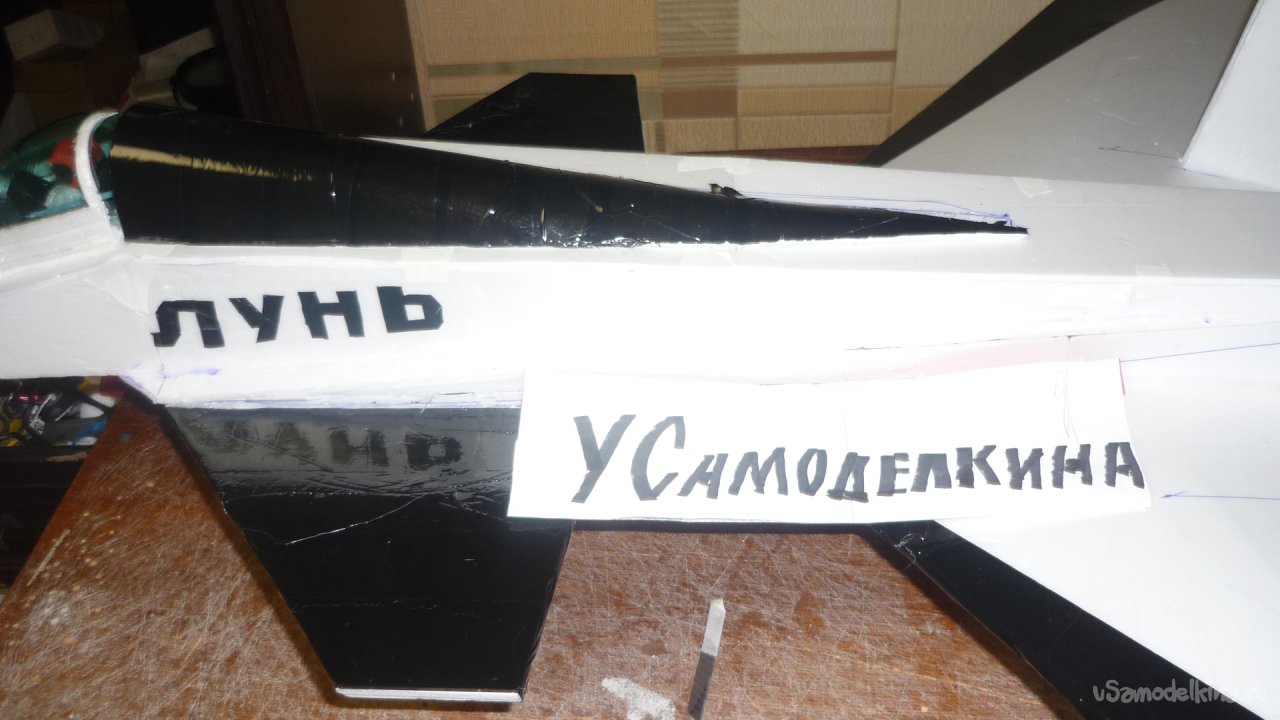

Вырезал заготовку для гаргрота, обтянул чёрным скотчем, смонтировал.
Фотографии для сайта"У Самоделкина".

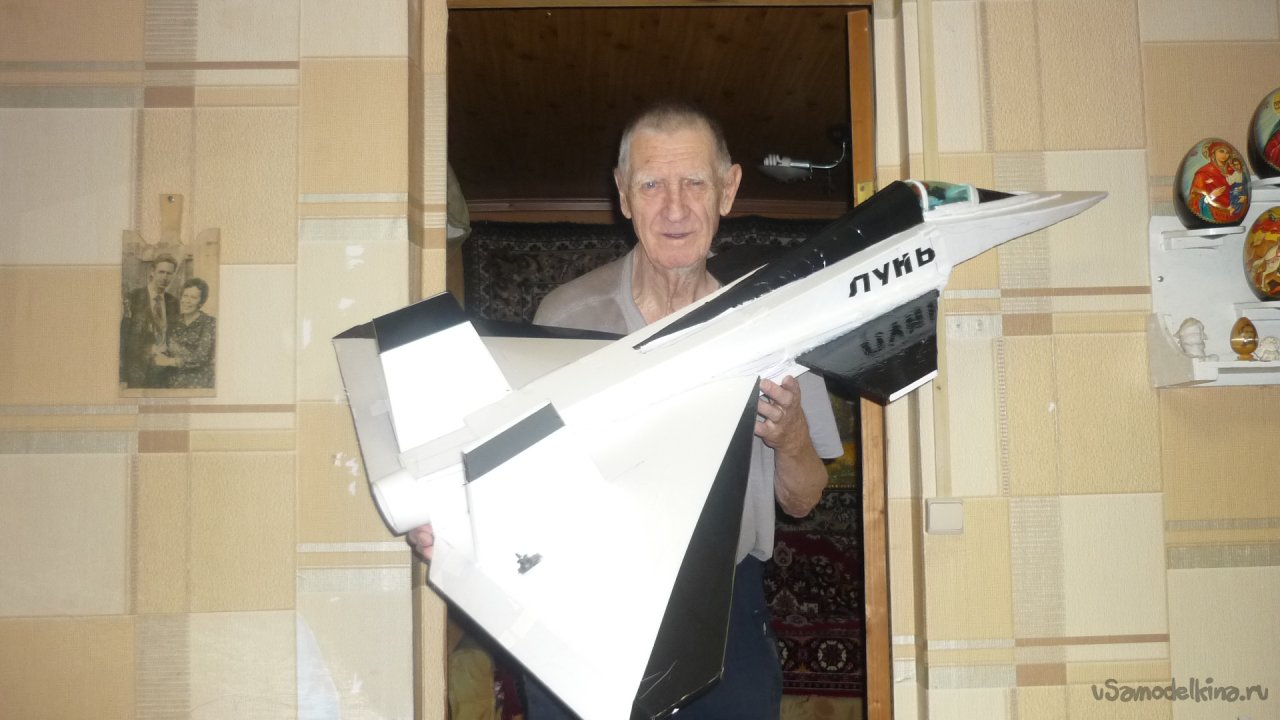

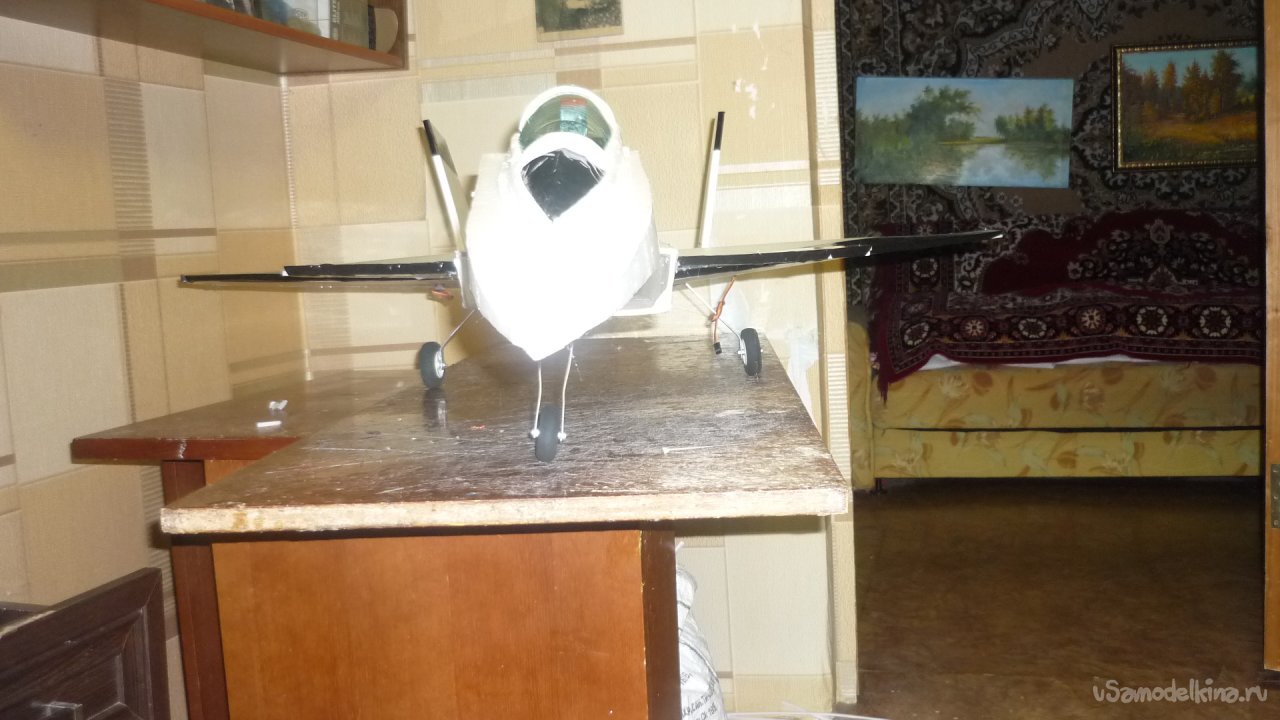

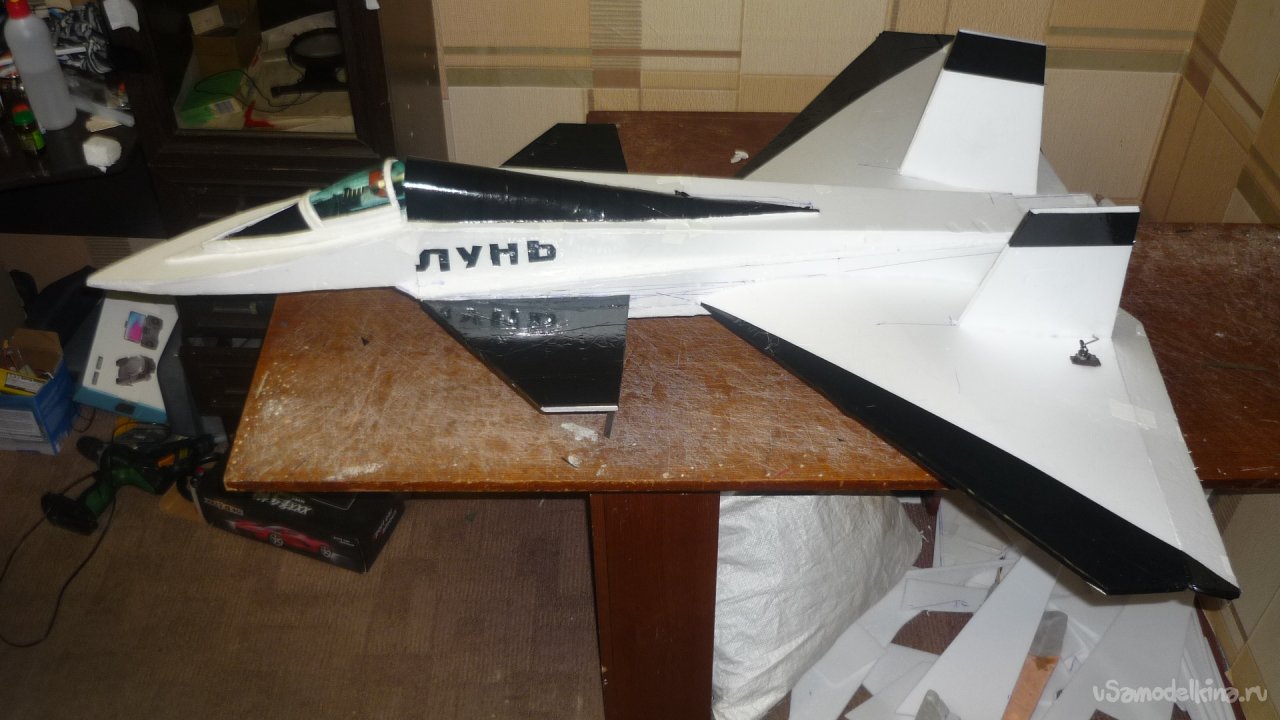

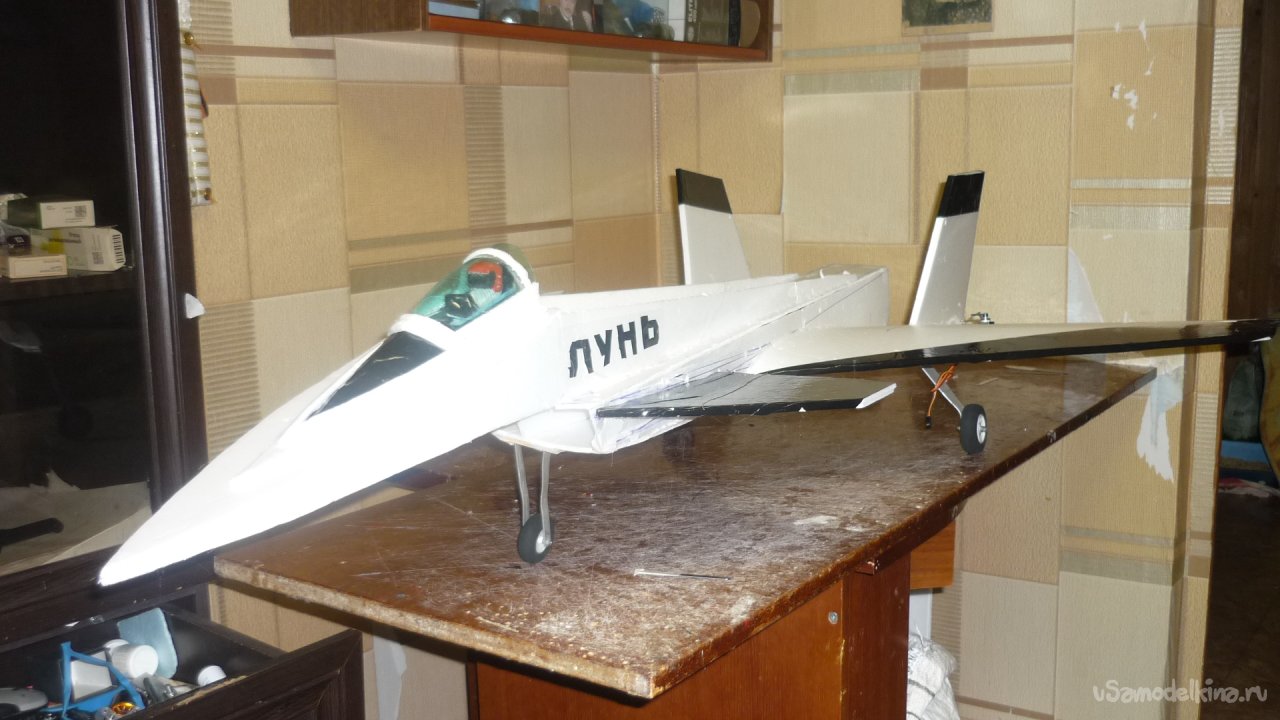

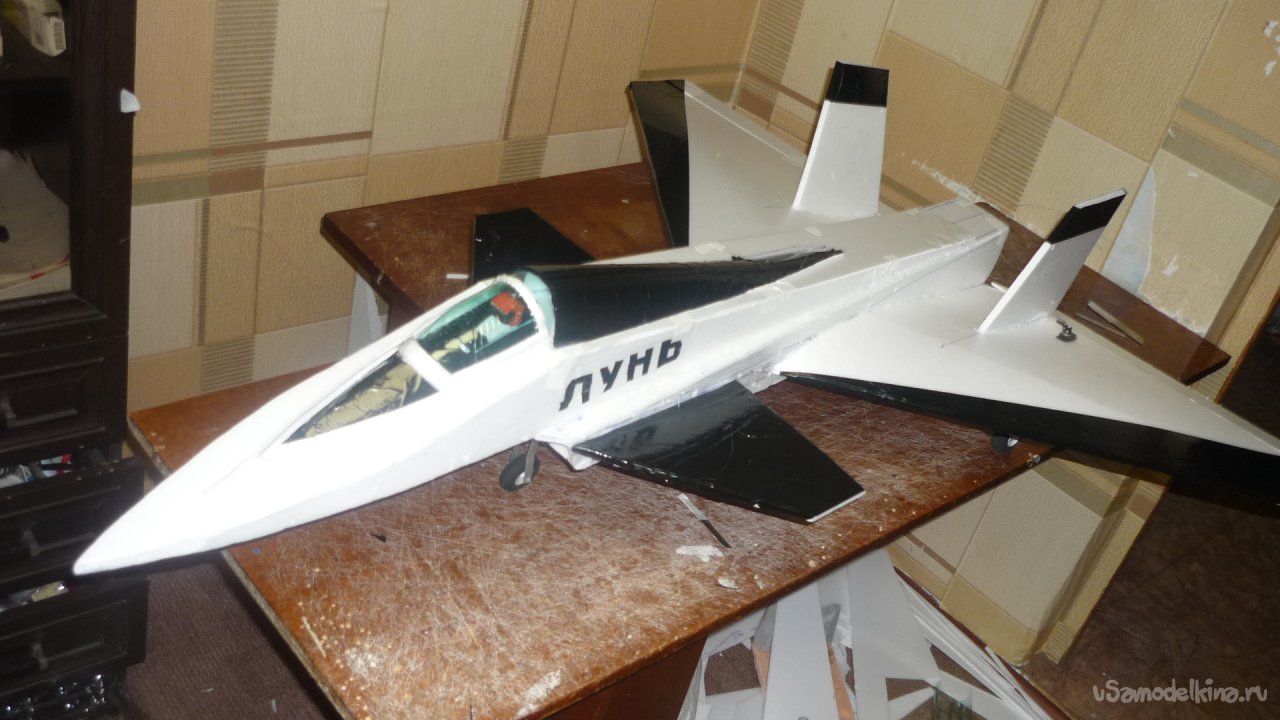

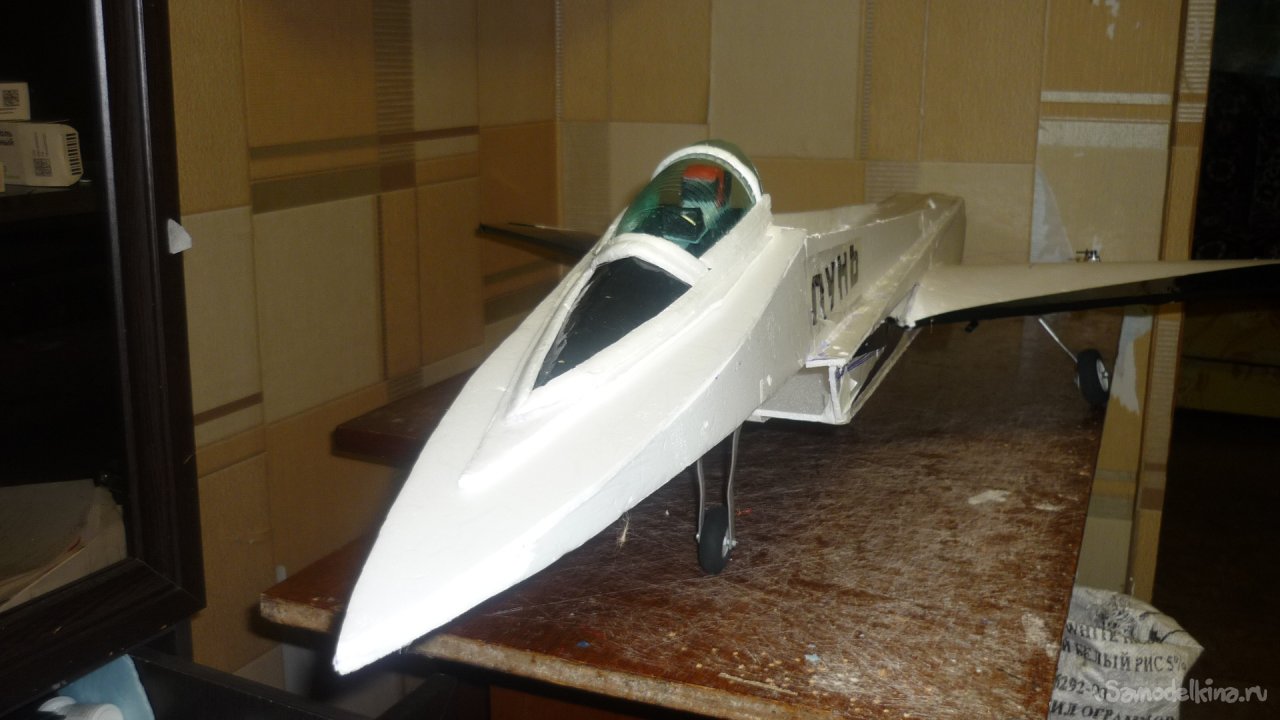

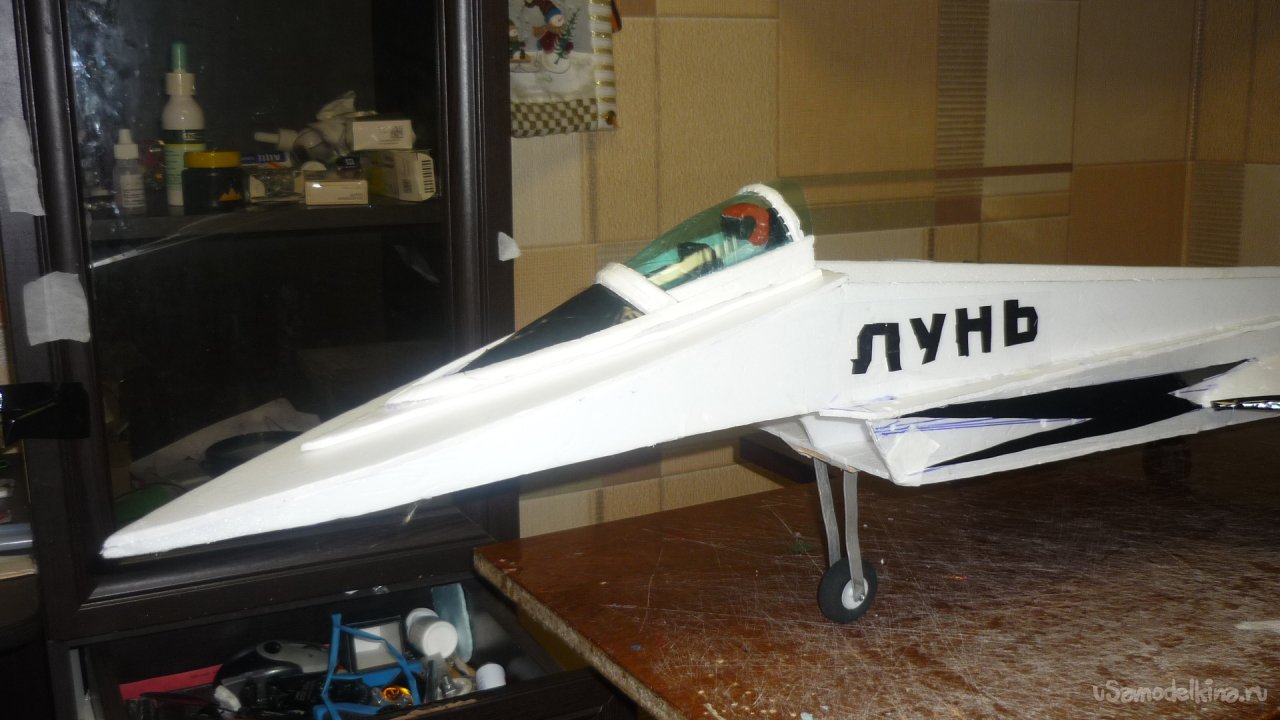

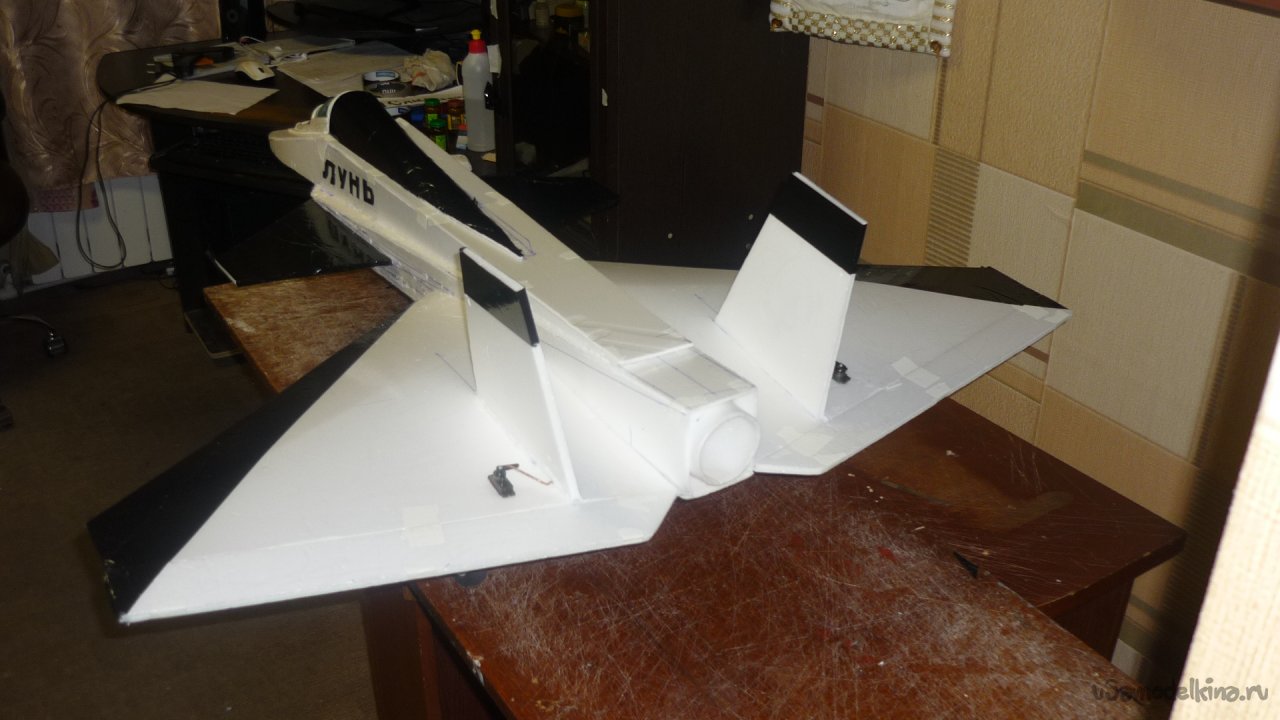

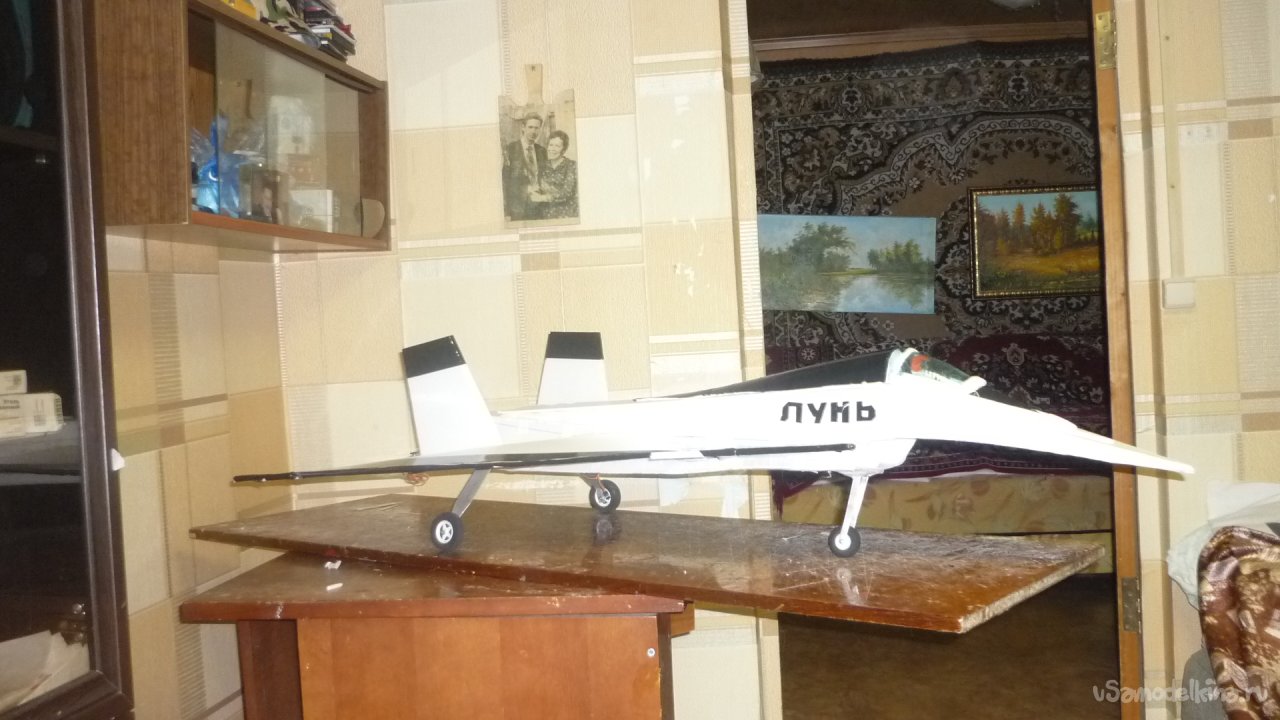

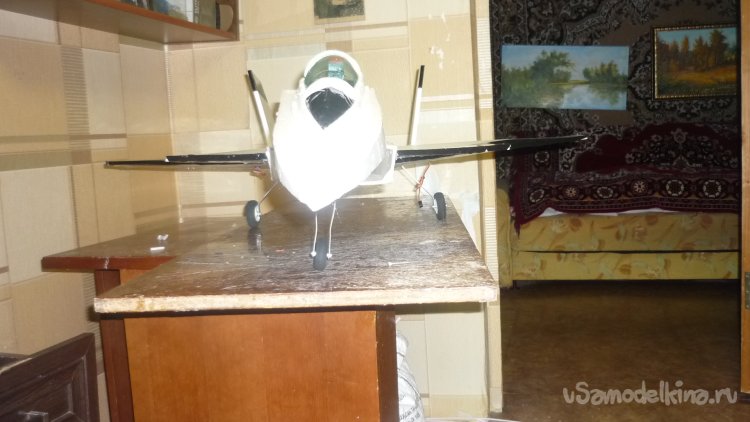

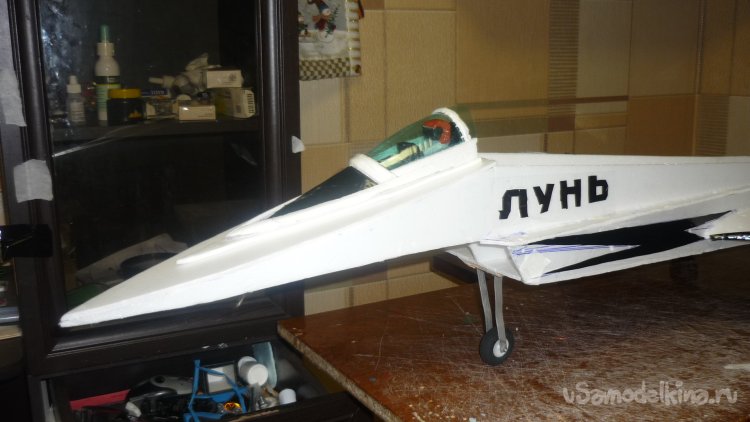

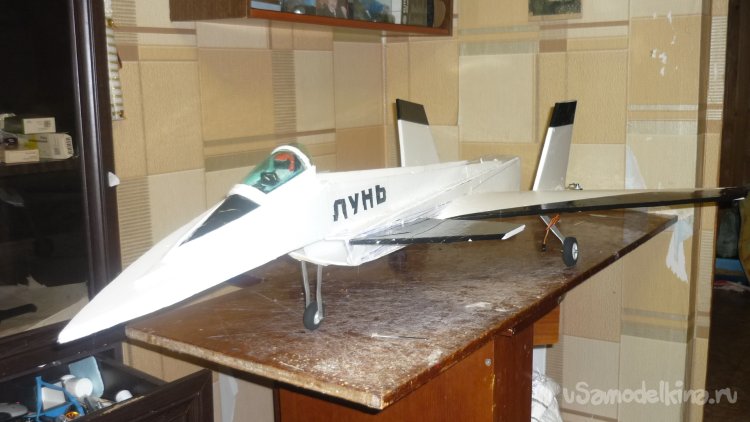

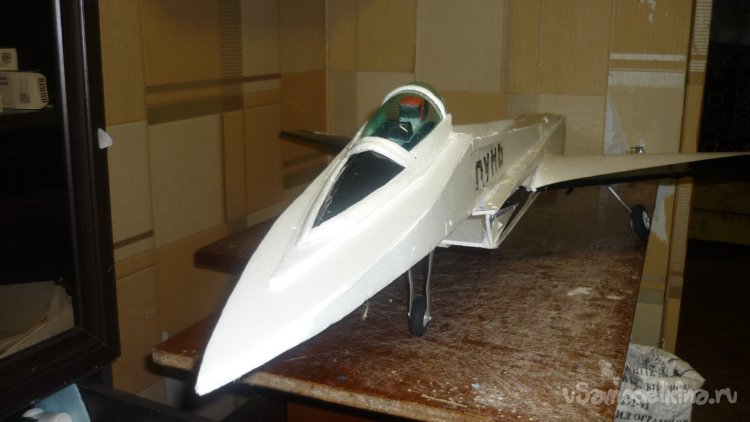

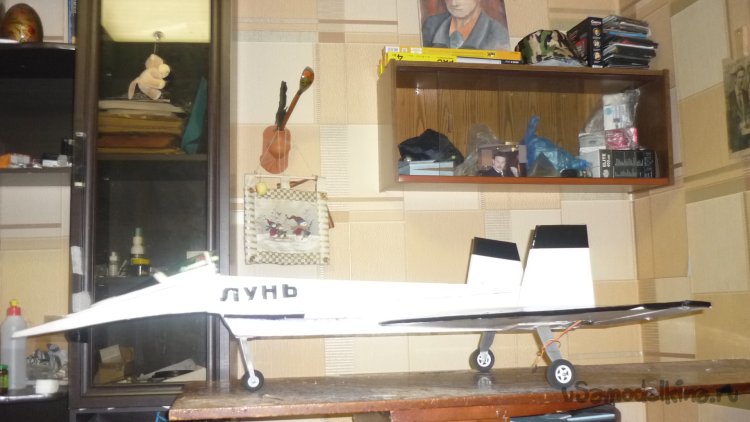

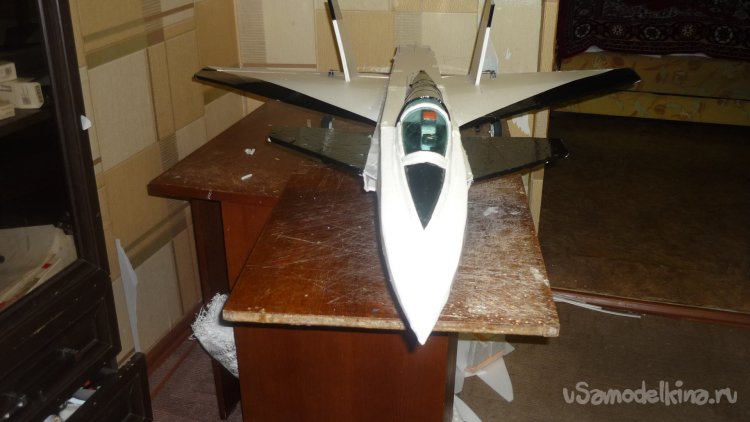

Готовая авиамодель.
На этом прощаюсь с вами. Однако До скорого свидания.
Ваш Валерьян Самоделкин
