ЕСБС (Ежедневный стабильный будильник "Соловей")

Александр2 Сегодня, 14:04 19 Электроника / Генераторы / Часы

Добавлено 4 комментария

Но сначала, анонс №2 (ещё одно видео с фрагментами из новой книги):

Пока только в формате видеоролика, который называется «ЗЭТ_сезон_02» и имеет длительность 6 минут 22 секунды (размер 206 МБ). Это видео можно также посмотреть на мобильных устройствах с помощью QR-кода:

Что нового в статье?

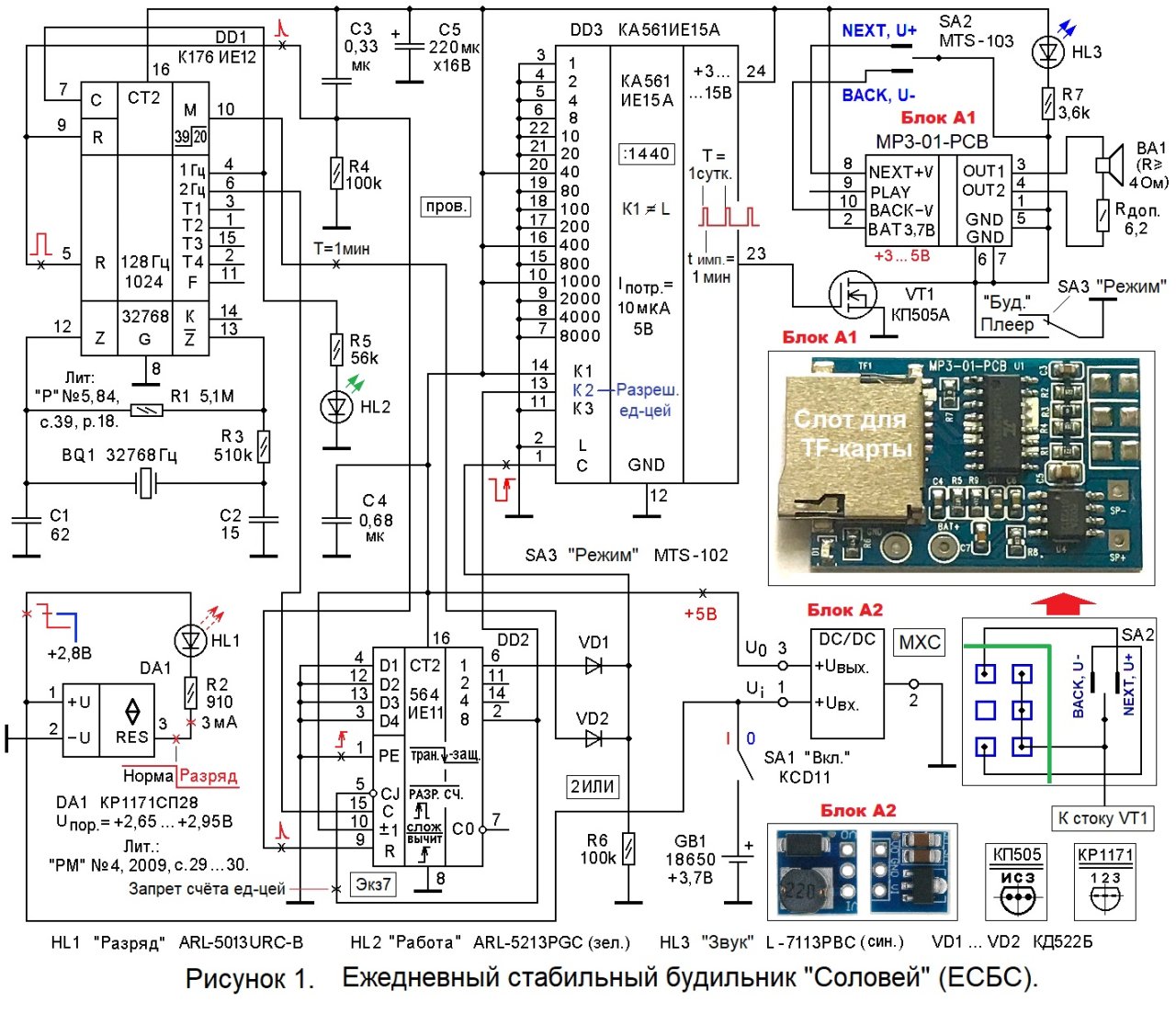

1). В качестве суточного таймера в схеме (см. рисунок 01) использован комплект из широко распространённой ИМС К176ИЕ12 и редко используемого «программируемого» делителя частоты КА561ИЕ15А.

2). ЕСБС питается от литий - ионного аккумулятора типоразмера 18650 ёмкостью 9900 мА/ч, с номинальным напряжением 3,7 Вольта. Для более полного использования ёмкости аккумулятора и большей стабильности в работе таймера, в ЕСБС применён микромодуль - преобразователь DC-DC 5 Вольт (на рисунке 01 это блок А2).

3). Для того, чтобы исключить разряд аккумулятора ниже допустимого уровня, ЕСБС оснащён индикатором разряда аккумулятора, выполненным на специализированной ИМС КР1171СП28.

Устройство ЕСБС можно использовать в качестве автомата ежесуточного кратковременного включения нагрузки. А при замыкании канала «исток - сток» полевого транзистора VT1 тумблером SA3 «Режим» - в качестве долговременного проигрывателя музыкальных MP3 - треков с запоминающимися установками и регулировками.

Сокращения, принятые в статье

ЕСБС - Ежедневный стабильный будильник «Соловей» (название статьи).

ИМС – Интегральная микросхема.

ИРА – Индикатор разряда аккумулятора.

К деления – коэффициент деления.

Лог.0 – уровень логического нуля.

Лог.1 – уровень логической единицы.

ПП – печатная плата.

Основной недостаток ЕСБС в том, что в нём программируемый счётчик DD3 КА561ИЕ15А при включении питания выводится на заданный К деления по упрощённой схеме. Это позволило немного уменьшить размеры ПП.

[При этом на вход К2 (вывод 13) DD3 уровень лог.1 подаётся не через 3, а через 4 тактовых импульса, следующих с частотой 2 Гц].

Перечень элементов

«Самодельная» часть схемы ЕСБС состоит из:

- часовой специализированной микросхемы DD1 К176ИЕ12;

- элементов R1, R3, C1, C2, являющихся элементами «обвязки» встроенного в ИМС DD1 задающего генератора;

- часового кварцевого резонатора BQ1, рассчитанного на частоту 32678 Гц;

- стартовой цепи обнуления счётчиков, состоящей из элементов С3 R4;

- индикаторной цепи HL2 R5, в которой зелёный светодиод HL2 мигает с частотой 1 Гц (вырабатывает меандр);

- керамического конденсатора С4, устраняющего возможные импульсные помехи, и оксидного конденсатора С5 ФПТ;

- индикатора разряда аккумулятора, собранного на элементах DA1, R2 и красном светодиоде HL1 «Разряд»;

- двоичного счётчика DD2 564ИЕ11, начинающего счёт сразу при включении питания с нуля до десятичного кода «8» и остающегося в этом состоянии вплоть до выключения питания. DD2 нужен для стартового выведения программируемого счётчика DD3 на расчётный К деления.

- логического элемента «2ИЛИ», собранного на дискретных элементах VD1, VD2, R6 и обеспечивающего коммутацию двух сигналов (2 Гц и 1/60 Гц) для их поочерёдного (однократного) прохождения на тактовый вход С (вывод 1) счётчика DD3;

- счётчика DD3 КА561ИЕ15А с «запрограммированным» К деления 1440;

- токового ключа VT1, собранного на полевом транзисторе КП505А с изолированным затвором;

- трёхпозиционного тумблера SA2 типа MTS-103, предназначенного для управления музыкальными треками и их громкостью;

- стоковой нагрузки полевого транзистора VT1, состоящей из плеера MP3-01-PCB и индикаторной цепи R7 HL3 «Звук»;

- микромодуля DA2 – преобразователя DC-DC 5В;

- клавишного выключателя SA1 «Вкл.» типа KCD11.

- литий – ионного аккумулятора GB1 типоразмера 18650 с рабочим напряжением 3,7 Вольта и ёмкостью 9900 мА/ч.

В устройство ЕСБС дополнительно входят 2 готовых блока.

Блок А1 – модуль MP3-01-PCB - практически завершённая и налаженная конструкция, которая при отсутствии заводского брака настроек не требует.

Блок А2 – Модуль повышающего напряжения (Mini Step Up Boost Power Module) Si Tai&SH (на Алиэкспресс 92 рубля за 5 штук). Преобразователь DC-DC 5В повышающий миниатюрный. В интернет - магазине MCU его артикул: 00762. Цена 29 руб.

Параметры ИМС КА561ИЕ15А

Напряжение питания микросхемы К561ИЕ15А = +3 … +15 Вольт. Диапазон изменения К деления ИМС КА561ИЕ15А — от 3 до 21 327.

Далее указаны параметры ИМС при напряжении питания +5 Вольт.

Выходное напряжение лог.0 = 0,8 Вольта, не более.

Выходное напряжение лог.1 = 4,2 Вольта, не менее.

Выходной ток лог.0 = 2 мА, не менее.

Выходной ток лог.1 = 1,6 мА, не менее (при снижении U вых. до 2,5 Вольта).

Максимальная частота тактовых сигналов = 1,5 МГц.

Время задержки распространения сигнала = 360 нС, не более.

Максимальная ёмкость нагрузки = 50 пФ.

Статический ток потребления = 10 мкА (при U пит. = +5 Вольт).

Температура окружающей среды = - 45 … + 85⁰ С.

Микросхема КА561ИЕ15А имеет четыре управляющих входа Kl, K2, К3, L, вход «С» для подачи тактовых импульсов, шестнадцать входов для установки коэффициента деления 1 … 8000 и один выход Y (вывод 23) DD3.

В ЕСБС использован самый простой вариант задания коэффициента деления. Для этого варианта максимально возможный коэффициент деления составляет 16659. При этом на вход К3 (вывод 11) следует постоянно подавать лог. 0. Для ЕСБС требуется коэффициент деления = 1440 (Это число, равное количеству минут в сутках).

Вход К2 служит для установки начального состояния счетчика, которая происходит за три периода входных тактовых импульсов при подаче на вход К2 лог.0. После подачи на вход К2 лог.1, начинается работа DD3 в режиме деления частоты. Коэффициент деления частоты при подаче лог. 0 на входы L и К1 равен 10000 и не зависит от сигналов, поданных на входы 1-8000. Если на входы L и К1 подать различные входные сигналы (лог.0 и лог.1 или лог.1 и лог.0), коэффициент деления частоты входных импульсов определится двоично-десятичным кодом, поданным на входы 1 … 8000.

После окончания на входе К2 импульса (лог.0) начальной установки, начнётся счет, который будет происходить по положительным перепадам импульсов на входе С (выводе 1) DD3. После окончания импульса с номером, на единицу большим кода, установленного на входах 1 … 8000, лог.0 на выходе (на выводе 23) DD3 изменится на лог.1. Длительность выходного импульса будет равна периоду следования сигнала (60-секундных импульсов с выхода «М» К176ИЕ12), подаваемого на тактовый вход С (вывод 1) ИМС DD3. Затем работа ежесуточного таймера (ЕСБС) продолжается вплоть до выключения питания.

Примечание. Емкость аккумулятора GB1 достаточно большая (9900 мА/час) и если ЕСБС использовать только в режиме будильника (без дополнительных включений режима «Плеер»), то по ориентировочным расчётам одного заряда аккумулятора хватит на несколько месяцев.

Описание работы ЕСБС

При замыкании контактов клавишного выключателя SA1 «Вкл.» напряжение +3,7 Вольта с батареи GB1 поступает на вход «+U вх.» (на вывод 1) преобразователя напряжения (блока А2). С выхода «+U вых.» (с вывода 3) преобразователя напряжения (блока А2) напряжение +5 Вольт поступает в схему ЕСБС. Цепь С3R4 стартовой установки формирует импульс положительной полярности, который устанавливает счётчики DD1 и DD2 в исходное (нулевое состояние). Специализированная (часовая) ИМС К176ИЕ12 начинает вырабатывать стандартные сигналы. В ЕСБС используются сигналы частотой 1 Гц, 2 Гц и 1/60 Гц (снимаемые с выводов 4, 6 и 10 DD1 – соответственно).

Сигнал частотой 1 Гц обеспечивает прерывистое включение зелёного светодиода HL2 «Работа». Светодиод HL2 «Работа» в высоко экономичном режиме подтверждает работу суточного таймера.

Сигнал частотой 2 Герца подаётся на тактовый вход С (вывод 15) счётчика DD2 и обеспечивает стартовую работу счётчика DD2 от десятичного 0 (от двоичного числа 0000) до десятичной 8 (до двоичного числа 1000).

Сигнал частотой 1/60 Герца подаётся (через диод VD2) на тактовый вход С (вывод 13) счётчика DD2 и обеспечивает ежесуточное появления 1-минутного импульса положительной полярности на выходе Y (выводе 23) программируемого счётчика DD3.

После установки лог.1 на входе К2 (на выводе 13) счётчика DD3, программируемый счётчик DD3 готов к работе с расчётным коэффициентом деления = 1440. Данный К деления равен количеству минут в сутках. Именно одноминутные импульсы, вырабатываемые счётчиком DD1 К176ИЕ12, делятся программируемым счётчиком DD3 на 1440. А на выходе (выводе 23) счётчика DD3 появляются ежесуточные 60-секундные импульсы положительной полярности (лог.1).

Рассмотрим подробнее, как рассчитывается на входах 1 … 8000 программируемого счётчика требуемый коэффициент деления.

Коэффициент деления частоты входных импульсов определится двоично-десятичным кодом, поданным на входы 1 … 8000.

Используя простое арифметическое действие – сложение, набираем число 1440 из «названий» (1 2 4 8 10 20 40 … 4000 8000) входов DD3.

Итак, 1440 = 1000 + 400 + 40. Поэтому входы (1000, 400 и 40) счётчика DD3 (выводы 10, 16 и 20 - соответственно) подключаем к шине «+» питания, что соответствует подаче на эти входы лог.1. Остальные входы установки подключаем к общему проводу. Впрочем, это «жёсткое» программирование нужного коэффициента деления уже обеспечено разработанной трассировкой ПП.

Когда на выходе (выводе 23) счётчика DD3 на 60 секунд устанавливается лог.1, полевой транзистор VT1 открывается, сопротивление канала «исток – сток» стремится к нулю и на блок А1 (MP3-плеер) подаётся питающее напряжение +5 Вольт.

Блок А1 – модуль MP3-01-PCB

Плеер состоит из модуля MP3-01-PCB производства КНР. Подробное описание работы, полуоригинальная схема включения и внешний вид модуля можно найти в статье «Сетевой плеер, управляемый тумблером» (СПУТ). Для этого на сайте «У Самоделкина» в строку поиска достаточно ввести четыре буквы: СПУТ и нажать клавишу «ENTER».

При открывании VT1 или при замыкании тумблера SA3 «Режим», напряжение +5 Вольт поступает блок А1. При этом на цепь HL3-R7 также поступает напряжение +5 Вольт. Резистор R7 ограничивает ток через светодиод HL3 и на нём наблюдается падение напряжения порядка 3 Вольт. Синий светодиод HL3 указывает на подачу питания на MP3 – плеер и достаточно ярко светится даже при рабочем токе 1 мА.

На модуле MP3-01-PCB (на блоке А1) начинает мигать c частотой 0,5 Гц красный smd – светодиод D1 и через 0,5 … 1 секунды начинается воспроизведение трека, записанного на TF-карту. Если TF-карта в слот блока А1 не установлена, то светодиод smd D1 будет светиться непрерывно. Вставлять и вынимать TF-карту желательно при выключенном питании. Однако 3 экспериментальных случая такого («горячего») вынимания и установки карты к поломке плеера не привели.

TF-карта вставляется в слот модуля А1 контактами влево. При этом если питание включено, то сразу же начинается воспроизведение трека. Если звука нет, а красный D1 мигает, то причиной может быть ранее установленная на «0» громкость воспроизведения. Уровень громкости запоминается при выключении ЕСБС.

2). Увеличить громкость можно переключив SA2 в правое положение. А уменьшить громкость можно переключив SA2 в левое положение. Изменение громкости от минимума (нуля) до максимума и наоборот занимает 5 секунд.

3). Достигнув требуемой громкости звука, SA2 переводят в нейтральное положение.

Для выключения плеера, тумблер SA3 «Режим». устанавливают в нижнее положение. При этом режим будильника остаётся включённым. Если необходимо выключить будильник, то размыкают контакты красного клавишного выключателя SA1 «Вкл.».

Блок А2 - Модуль повышающего напряжения (Mini Step Up Boost Power Module) Si Tai&SH

Ток дежурного режима ЕСБС с использованием в позиции блока А2 умножителя напряжения типа ЕК-1674 составляет 200 мкА (при U GB1 = 4,1 Вольта). При отключении зелёного HL2 потребляемый ток дежурного режима уменьшится ещё на 35 мкА.

Настройка ЕСБС

Собранный без ошибок и из исправных компонентов ЕСБС работоспособен при первом включении. Однако на практике рекомендуется:

1). Отдельно проверить работоспособность блока А1 и блока А2.

2). Впаяв в ПП модуль – блок А1, с лабораторного БП (не впаивая блок А2) на ПП подают напряжение +5 Вольт и замеряют потребляемый схемой ток дежурного режима (0,2 … 0,3 мА). При этом зелёный HL2 должен мигать с частотой 1 Гц, подтверждая работу часовой ИМС DD1.

3). При замыкании контактов тумблера SA3 «Режим» включается в работу блок А1 (MP3 - плеер) и потребляемый ток ЕСБС на максимальной громкости может увеличиваться с 40 мА до 250 мА. MP3 – плеер должен сохранять работоспособность при снижении напряжения питания с +5 до +3 Вольт.

4). Плавно понижают выходное напряжение лабораторного блока питания до + 2,8 Вольт и убеждаются, что при этом включается в работу красный мигающий светодиод HL1, предупреждающий о критическом разряде GB1. Если необходимо повысить напряжение срабатывания ИРА с 2,8 до 3,4 Вольта, в разрыв провода ведущего ко входу «U+» (к выводу 1) DA1, следует включить кремниевый диод типа КД522Б (катодом - к выводу 1 DA1).

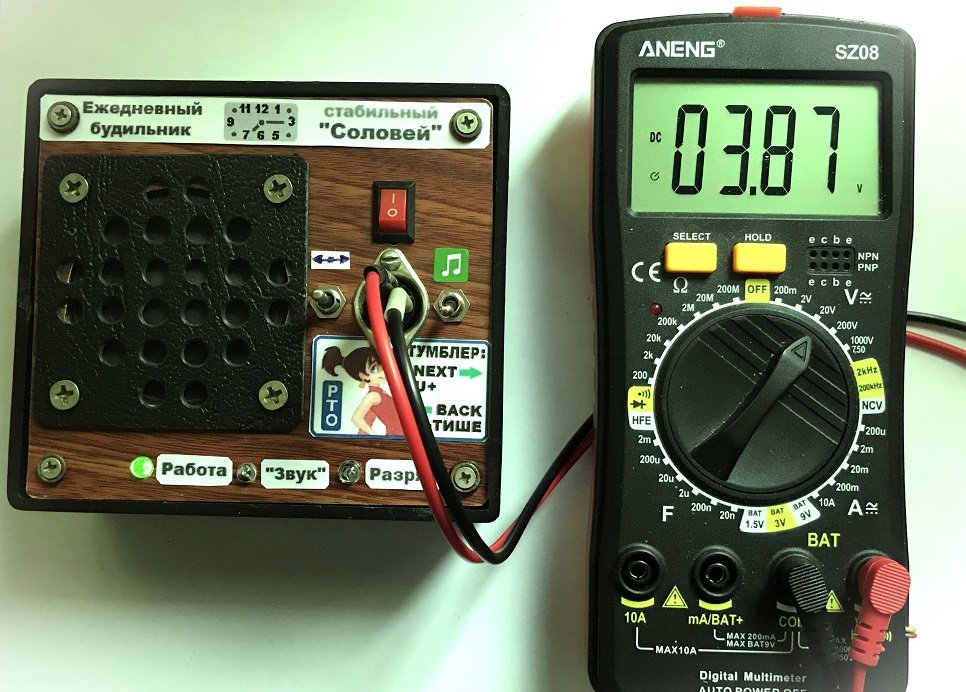

5). Если всё работает нормально, то можно с лабораторного блока питания перейти на аккумуляторное питание. Для этого блок А2 (DC-DC преобразователь) впаивают в ПП и (воспользовавшись разомкнутыми контактами SA1 «Вкл») подключают мультиметр и замеряют дежурный ток (после заряда конденсаторов - 200 мкА, не более).

Чтобы «поделиться негативным опытом», сообщаю. Блок А2 (DC-DC преобразователь), установленный на ПП неправильно (зеркально), при включении питания на несколько секунд (от аккумулятора, заряженного до +4 Вольт) не вышел из строя и, после правильной установки на ПП, продолжал работать. Но, конечно, лучше подобным образом не ошибаться. Завод - производитель сообщает, что при ошибочной подаче на вход модуля напряжения больше +5 Вольт (больше, чем выходное), модуль однозначно выходит из строя.

6). Для проверки работы режима «Буд.» (Будильник) придётся ожидать ровно 24 часа, прошедшие после включения питания красным клавишным выключателем SA1 «Вкл.». Но можно поступить иначе, временно использовав вместо 60 - секундных тактовых импульсов с выхода «М» (вывода 10) DD1, например, импульсы частотой 2 Герца (вывод 6) DD1. Однако при этом длительность включения блока А1 (плеера) уменьшится в 120 раз и составит всего 0,5 секунды. Чтобы заметить такой короткий импульс, в ПП следует временно впаять зуммер (TR-1205y). Для подключения зуммера (или другой доп. нагрузки) на ПП предусмотрено место, обозначенное на рисунке 02 как «R нагр. доп».

7). По окончании проверки работы ЕСБС может появиться желание, чтобы синий HL3 светился ярко, «как фонарик». Для этого следует установить рабочий ток синего HL3 равным 20 мА, уменьшив сопротивление резистора R7 до 82 Ом.

На TF-карту можно записать, не только пение соловья, но и других птиц. Большой популярностью в РФ при озвучивании кинофильмов и радиопостановок пользуются, например, звуки синиц. Разнообразнейшие звуки можно найти на Сайте звуков, где их можно скачать бесплатно — ZvukiPro (https://zvukipro.com/). Открыв этот сайт, в строке «Поиск» следует написать «пение синиц» (или что-то другое) и нажать кнопку «Найти». Через несколько секунд появятся результаты поиска. Выбираем нужное, прослушиваем и, если понравилось скачиваем. Скачанный файл на вашем компьютере обычно появляется в «Загрузках».

Для режима «Плеер» проще будет взять другую TF-карту (ёмкостью не более 16 Мб) и записать на неё нужное количество треков. Блок А1 поддерживает формат MP3 записанных треков. Количество треков может составлять не одну сотню, однако карту рекомендуется заполнять не более чем на 80 – 90 процентов. К тому же частично заполненная карта, при необходимости легче подвергается форматированию (очистке) и позволяет записать новую информацию.

Инструкция по работе с ЕСБС

Режим «Будильник».

В режиме «Будильник» пение соловья, записанное на TF-карту, будет автоматически включаться 1 раз в сутки на 60 секунд.

Будильник сработает ровно через 24 часа после переключения красного клавишного выключателя SA1 из положения «0» в положение «I». Другими словами, время срабатывания будильника (на завтра и все последующие дни) определяется моментом установки SA1 в положение «I». Изменять время «побудки» можно многократно и в любое время, но первое и остальные срабатывания будильника будут через 24 часа.

1). Убедиться, что двухпозиционный тумблер SA3 «Режим» установлен в нижнее положение «Буд.» (Будильник).

2). Установить красный клавишный выключатель SA1 «Вкл» в положение «I». Далее – просто не сомневаться, что завтра вас в назначенное время разбудит приятное пение соловья.

3). Выключить будильник можно, установив красный клавишный выключатель SA1 в положение «0».

Другие способы выключения будильника (установить громкость звука на «0» или вынуть TF-карту из слота) позволят убрать звук, но не отменят включение синего светодиода HL3 «Звук» (каждые 24 часа на 60 секунд).

Режим «Плеер».

1). Установить TF-карту с записанными музыкальными треками в слот, расположенный в нижней части корпуса. (Из слота следует вынуть TF-карту с записанными трелями соловья).

2). Красный клавишный выключатель SA1 «Вкл» установить в положение «I». При этом начинает мигать зелёный светодиод HL2 «Работа».

3). Установить двухпозиционный тумблер SA3 «Режим» в верхнее положение «Плеер». При этом включается синий светодиод HL3 «Звук» и начинается воспроизведение музыкальных треков.

4). Управлять плеером с помощью тумблера SA2, переключая его рычаг по ГОРИЗОНТАЛИ. Тумблер SA2 имеет три положения:

Правое (NEXT, U+), среднее (нейтральное) и левое (BACK, U-). Примечание: Выбрав трек и установив требуемую громкость, SA2 следует вернуть в среднее положение.

5). Выключить плеер можно переключив тумблер SA3 «Режим» в нижнее положение «Буд». Если будильник тоже нужно выключить, то красный клавишный выключатель SA1 устанавливают в положение «0».

Работать с ЕСБС в режиме «Плеер» можно в любое время. Это не приведёт к сбою в работе будильника (если не выключать питание клавишным выключателем SA1).

Ёмкость аккумулятора ЕСБС достаточно большая (9900 мА/ч) и GB1 может обеспечить непрерывную работу в режиме «Будильник» (без дополнительных включений режима «Плеер») несколько месяцев. Однако рано или поздно аккумулятор нужно будет зарядить. О необходимости зарядить GB1 укажет включение красного светодиода HL1 «Разряд».

Для доступа к аккумулятору потребуется открутить (но полностью не вынимать) 4 угловых винта М3. Аккумулятор достаётся из корпуса и его заряд выполняется в ЗУ, обеспечивающем выходное напряжение + 4,2 Вольта. ЗУ с выходным напряжением +5 Вольт использовать НЕЛЬЗЯ!

Детали, применённые в ЕСБС

В устройстве применены резисторы типа С1-4, С2-33, МЛТ, ОМЛТ с мощностью рассеивания 0,125 Ватта. Сопротивление резистора R1 может быть от 4,7 МОм до 15 МОм. Сопротивление резисторов R4 и R6 может быть от 51 кОм до 120 кОм. Конденсаторы С1 … С4 – керамические, безындукционные типа КМ, К10-17 или малогабаритные зарубежного производства. Ёмкость конденсатора С4 может быть любой от 0,068 мкФ до 0,68 мкФ. Конденсатор С5 – оксидный, например, фирмы «Maron». Диоды VD1 и VD2 могут быть КД503, КД510, КД520 … 522 с любым буквенным индексом или подобные кремниевые. Транзистор VT1 КП505А можно заменить КП505Г и даже мощным типа IRF540. Важно только, чтобы сопротивление открытого канала «сток-исток» было как можно меньше (десятые или сотые доли Ома). Микросхему DA1 КР1171СП28 можно заменить аналогом T529J (детектор понижения напряжения). Красный мигающий светодиод HL1 ARL-5013URC-B можно заменить FYL-5013URC-B, DFL-5013URC-B, ARL-5013LRD-B. Светодиоды HL2, HL3 – любые суперъяркие, но желательно тех же цветов, что указано в схеме (см. рисунок 1).

Пайку радиоэлектронных компонентов рекомендуется вести заземлённым жалом паяльника. Для ИМС DD1 можно применить специальную розетку («сокет») DIP-16.

Печатная плата ЕСБС выполнена из односторонне фольгированного стеклотекстолита размером 80 х 33 х 1,5 мм. (см. рисунки 02 и 03).

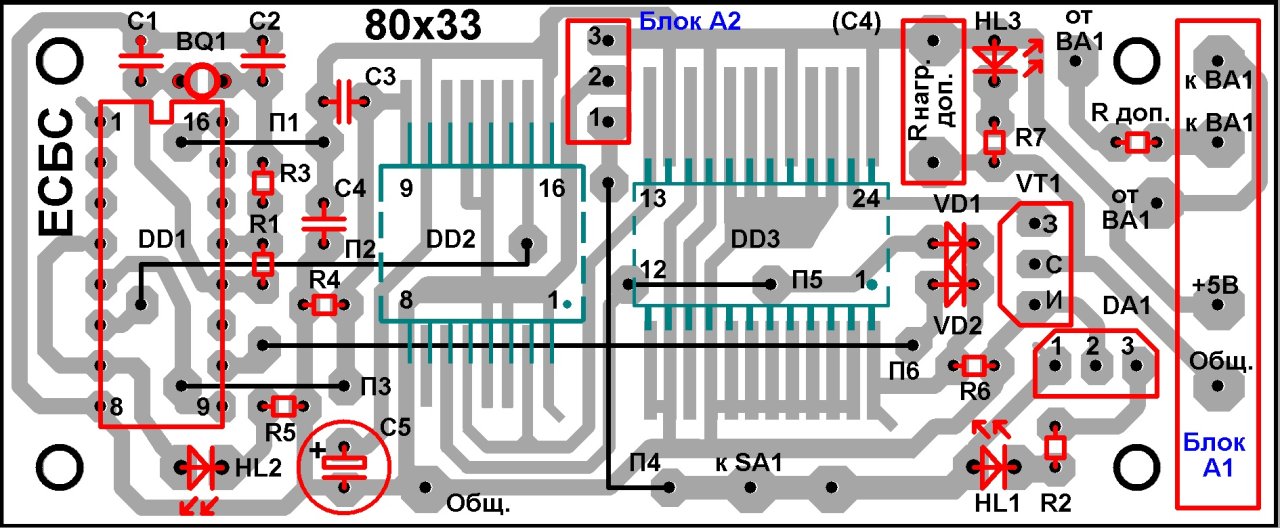

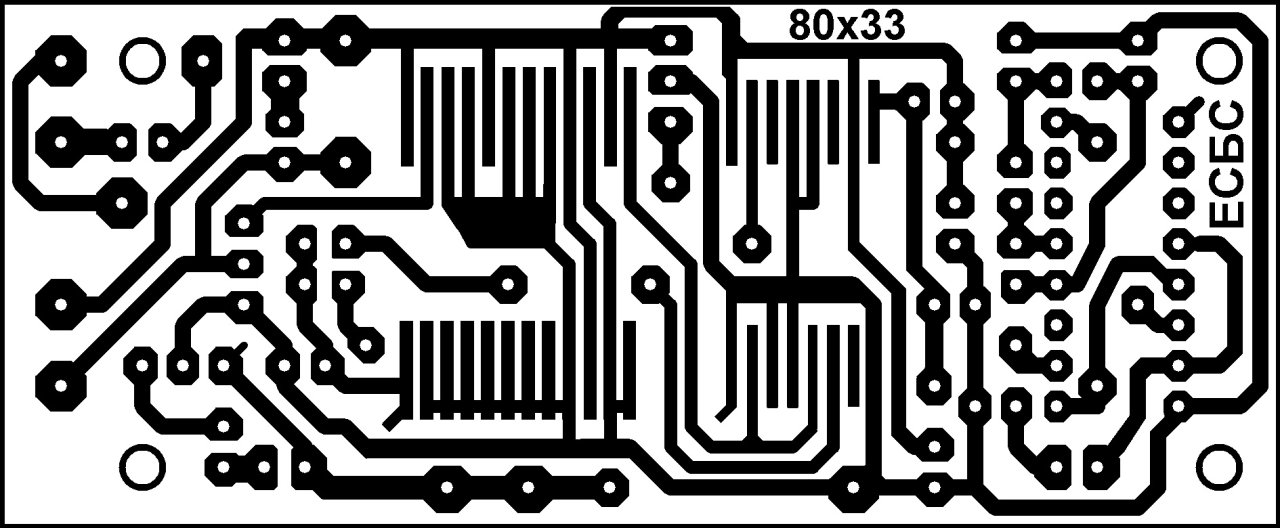

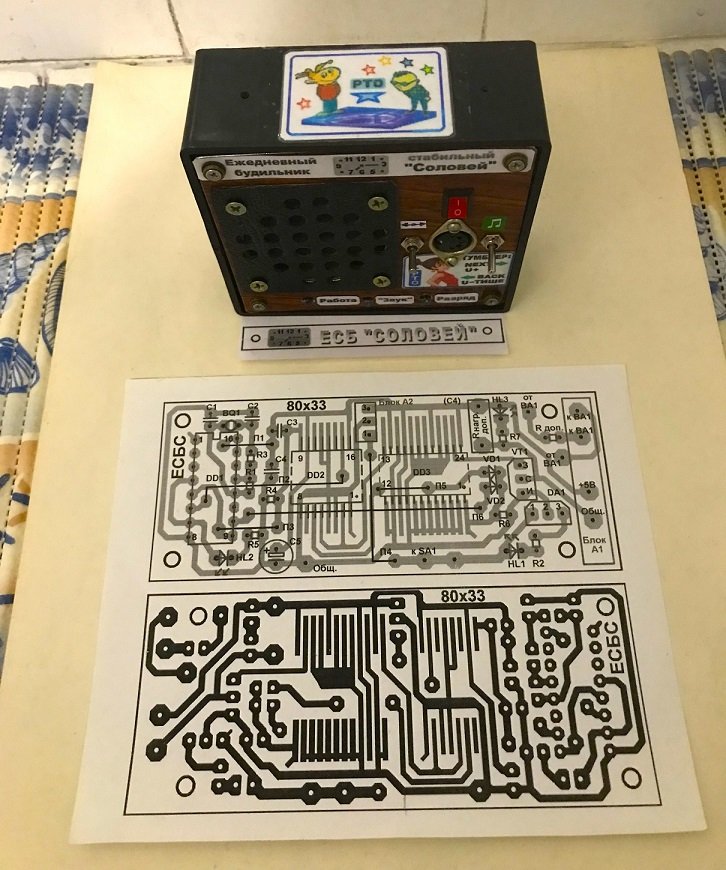

Рисунки 02 и 03. Схема расположения и трассировка ПП.

О методе термопереноса рисунка трассировки ПП подробно можно прочитать в файле MTR_TO (3444 кБ) на Яндекс.Диске, пройдя по ссылке:

Ссылка.

О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке:

Ссылка.

Диаметр отверстий на печатной плате под выводы микросхемы - 0,7 … 0,8 мм, под остальные радиоэлектронные компоненты – 0,8 … 1 мм, под соединительные проводники – 0,9 … 1,0 мм., под крепёжные отверстия – 3,2 мм.

Печатная плата ЕСБС и остальные детали устанавливаются в пластмассовом корпусе, имеющем толщину стенок 3 мм и габаритные размеры 119 х 45 х 106 мм. Дополнительно для корпуса изготавливаются пластиковая вкладка (рабочее основание) и дюралевая верхняя крышка с одинаковыми размерами 113 х 100 х 2 мм, которые плотно вкладываются в корпус.

Для эстетического оформления и для напоминания функционального назначения органов управления, разработаны различные этикетки (см. рисунки 4 А … 4Л).

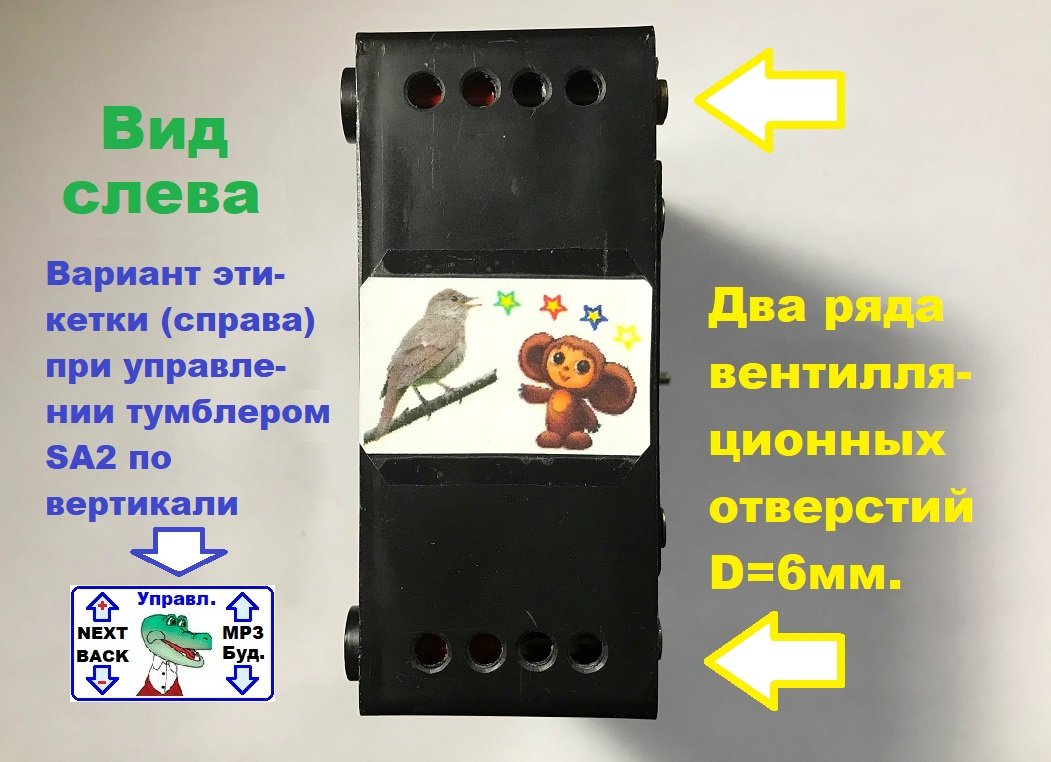

Рисунки 04А … 04П. Этикетки верх, низ, справа.

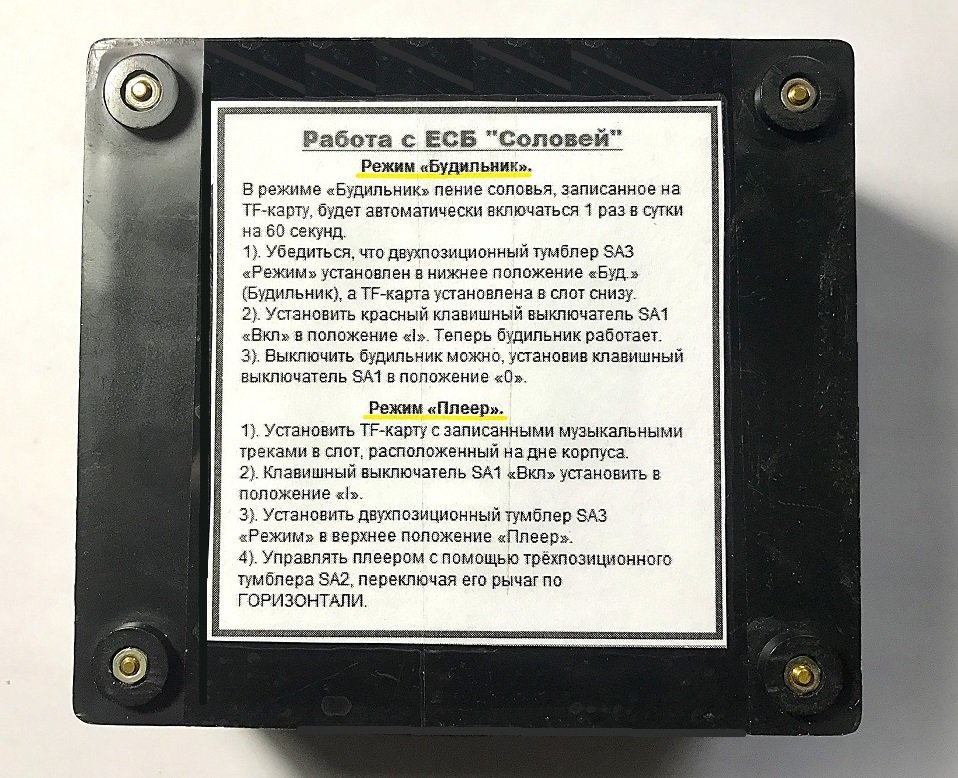

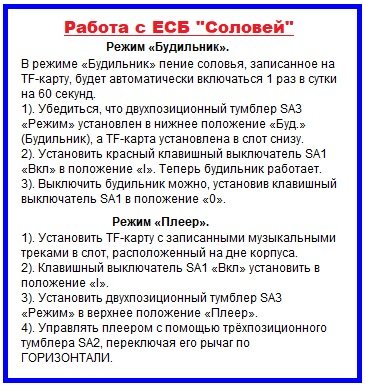

Рисунок 05. Инструкция.

Посмотреть основные принципы эксплуатации ЕСБС в режимах «Будильник» и «Плеер» можно по инструкции, приклеенной к задней стенке корпуса (см. рисунок 05).

Уважаемые читатели!

Если вы желаете получить комплект КД для изготовления ЕСБС, предлагаем Вам ознакомиться с гуманитарным приложением. Разгадайте загадки:

Загадка № 1

С катушкою вместе работать хочу.

С цилиндром «АА» я пять Вольт получу.

А что прототипы? – Их нужно валить:

Они даже больше сулят получить.

Подсказка.

Показать / Скрыть текст

Загадка № 2

Он низковольтных бедняг выручает:

Им напряженье «слегка» добавляет.

Растёт напряжение, сердце поёт.

Но сжечь потребителя ГОСТ не даёт.

Загадка № 3

Знаю я диоды Шоттки, микросхемы все ценю.

Быстро, преумножив Вольты, результаты сохраню.

Загадка № 4

Я конъюнкцию лелею, генерацию люблю. Если в транс войду надолго, уровень я подниму.

Загадка № 5

Он как «дважды два» мгновенно

Преумножит Ваш вольтаж.

Только мощность станет меньше.

Вот такой его «форсаж».

Вместо загадок можно разгадать простенький ребус (рисунок 06). Он является полноценной заменой загадкам, так как имеет такой же ответ, что и загадки.

Рисунок 06. Ребус.

Полный ответ к ребусу №1 ЕСБС

Показать / Скрыть текст

Из полного ответа к ребусу не сложно выделить требуемые слова.

Разгадав загадки или ребус, введите ответ в строку «Пароль» файла «ESBS_4work». Если вы отыскали пароль разгадыванием ребуса, то отбросьте второе слово из ответа, оставив только первое слово. Если введённый пароль окажется верным, то вы получите комплект рисунков для изготовления ЕСБС и в качестве бонуса готовый к термопереносу (в масштабе = 1:1) отражённый рисунок трассировки печатной платы. Архив файла «ESBS_4work» можно скачать здесь:

esbs_4work.zip [2.61 Mb] (скачиваний: 1)

Если у Вас есть желание посмотреть на поделку при демонстрации её внешнего вида, то жмите на слово видео (Оно размещено на Я. Дзене).

ВИДЕО

Для того, чтобы посмотреть этот же файл на мобильном устройстве вы можете воспользоваться QR - кодом:

Рецензия Алисы

А вот, что хотела сказать об ЕСБС вечная студентка, умница-благоразумница, плод инженерной мысли, постоянная обитательница Яндекса, спецсотрудница цветочной галереи и вечно молодая голосовая помощница – бот Алиса:

Начну рецензию, как обычно, с критических замечаний.

1). Бывают схемы суточных таймеров, но ТАКОЙ схемы ещё не было. И такой асимметрии, «случившейся» с передней панелью изделия тоже не было.

2). TF-карта в будильник вставляется снизу: сразу и не догадаться. Нужно бы на передней панели сделать указатель местоположения слота.

3). Не предусмотрен стандартный заряд аккумулятора без его вынимания из корпуса. Впрочем, если пользоваться только будильником (без дополнительных включений плеера), то заряда аккумулятора хватит почти на полгода. Также не предусмотрена возможность моментального подключения внешнего (сетевого) блока питания.

4). Красный светодиод HL3 «Разряд» должен быть мигающим как, впрочем, и указано в схеме.

5). Я бы назвала это устройство «Дзинь-дзинь спустя 39 секунд». Однако, достаточно замыкать красный клавишный выключатель SA1 за 40 секунд до требуемого времени «побудки» и будет Вам точность.

6). Вставлять и вынимать TF-карту из корпуса удобно только обладателям длинных ногтей. Остальные могут сделать это, например, с помощью одно- или двухрублёвой монеты.

Положительные моменты.

1). Устройство обладает высокоэкономичным дежурным режимом. Дежурный ток изменяется от 20 до 40 микроампер и, при установке средней громкости «побудки», одного заряда аккумулятора хватит на полгода.

2). TF-карта вставляется в слот «заподлицо» с поверхностью корпуса, что исключает её механическое повреждение при неосторожных соприкосновениях с другими предметами.

3). Наличие в плеере индикатора разряда своевременно предупредит пользователя о низком уровне заряда аккумулятора включением красного светодиода «Разряд».

4). Встроенным в будильник плеером можно пользоваться в любое время. При этом настройка будильника не сбрасывается.

5). Хорошо, что слот для установки TF-карты обозначен этикеткой. Однако этикетка (как и сам слот) расположены на донной стороне корпуса.

Советы.

1). При частом использовании плеера (для установки и вынимания TF-карты) к корпусу будильника рекомендуется на резинке прикрепить пластмассовый диск, имеющий форму одно- или двухрублёвой монеты банка РФ.

2). Крепёж внутри корпуса, не застопоренный с помощью пружинных шайб, рекомендуется застопорить прозрачным цапонлаком.

3). На верхнюю панель корпуса будильника так и напрашивается декоративная ручка для переноски. Там даже два отверстия под такую ручку просверлены.

Внимание!!! Из рецензии чуть было не выпала важная информация. Она в основном адресована любителям модернизировать готовые изделия. Выводы «плюс» и «минус» аккумулятора дополнительно выведены на контакты 1 и 2 (соответственно) пятиконтактного гнезда типа СГ5.

Ой, ой, ой, мамочки итальянские! Однако, мой флиполёт уже начинает преодолевать гравитацию. Это только «рождённый ползать, летать не может», а мне нужно лететь. Поэтому, как говорят англичане, «See you soon!». И не скучайте! Если прилечу и узнаю, что скучали, то перестану делать рецензии на ваши поделки. Ущучили?!

Для того, чтобы прослушать этот же файл (СБСЕ_рецензия_Алисы_НиК) на мобильном устройстве вы можете воспользоваться QR - кодом:

Или скопировать сноску (https://disk.yandex.ru/d/PGoVMo6H2nj1VA) и поместить её в адресную строку браузера.

Некоторые особенности изготовления ЕСБС

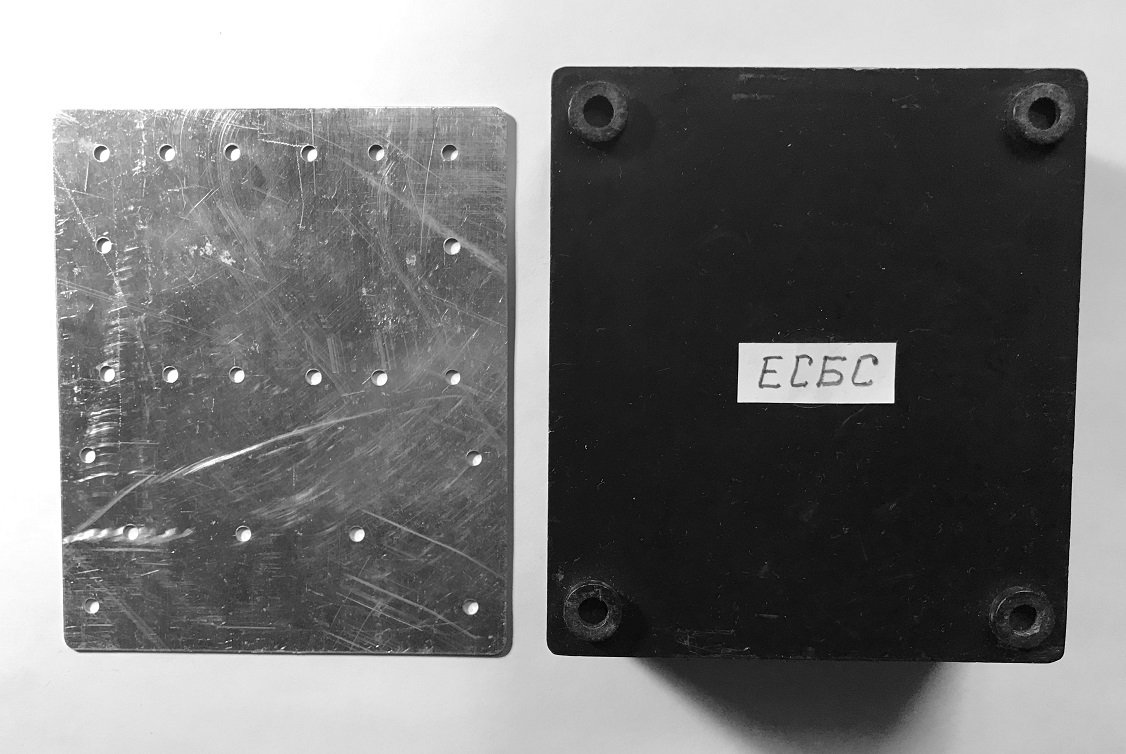

Рисунок 07.

Заготовки для передней панели. Слева – листовая дюраль толщиной 1 … 2 мм. Справа - пластиковый корпус с габаритными размерами 119,5 х 96,5 х 45 мм. и толщиной стенок равной 3 мм.

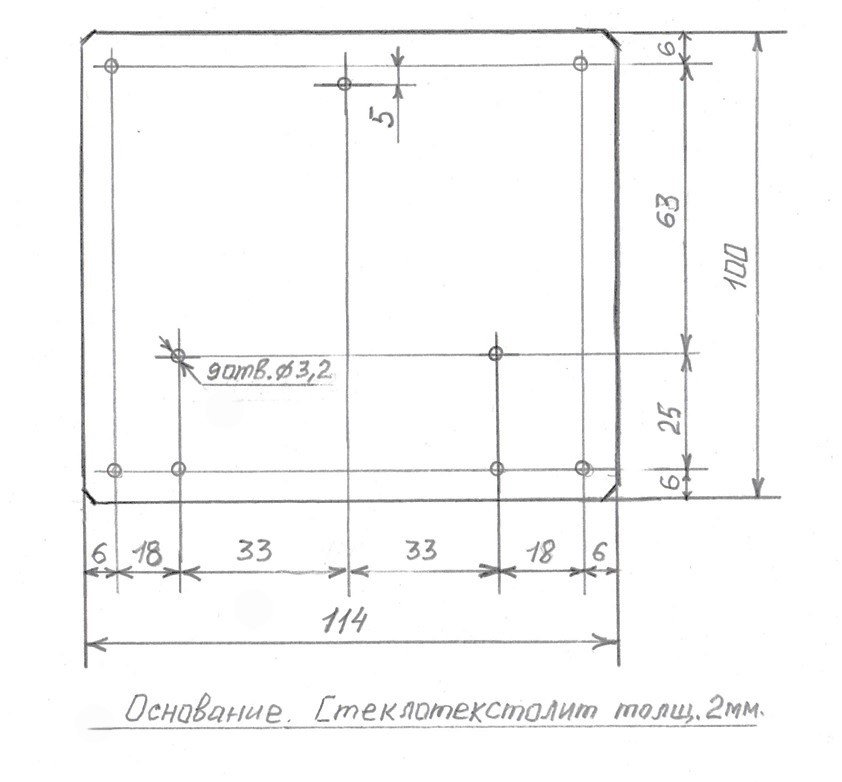

Рисунок 07 А.

Пластиковое или стеклотекстолитовое основание, на котором крепятся ПП, угольник – упор для блока А1 (MP3 – модуля) и держатель аккумулятора GB1.

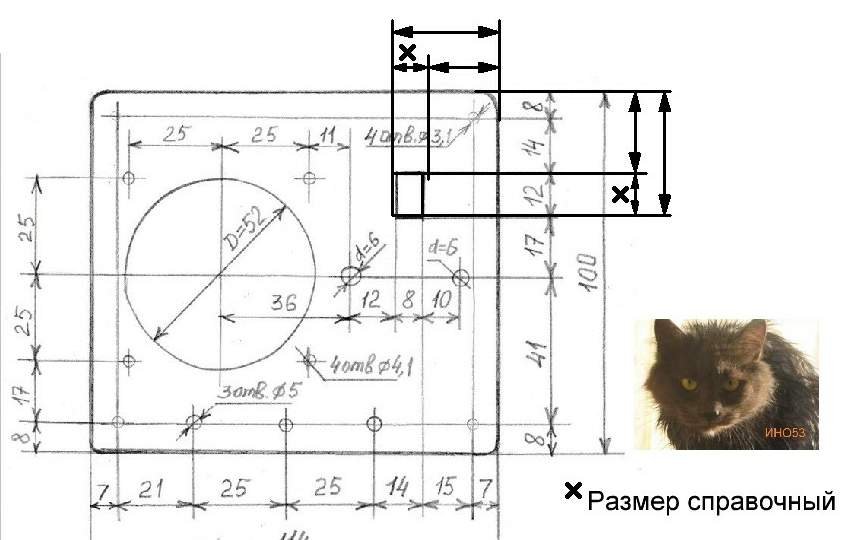

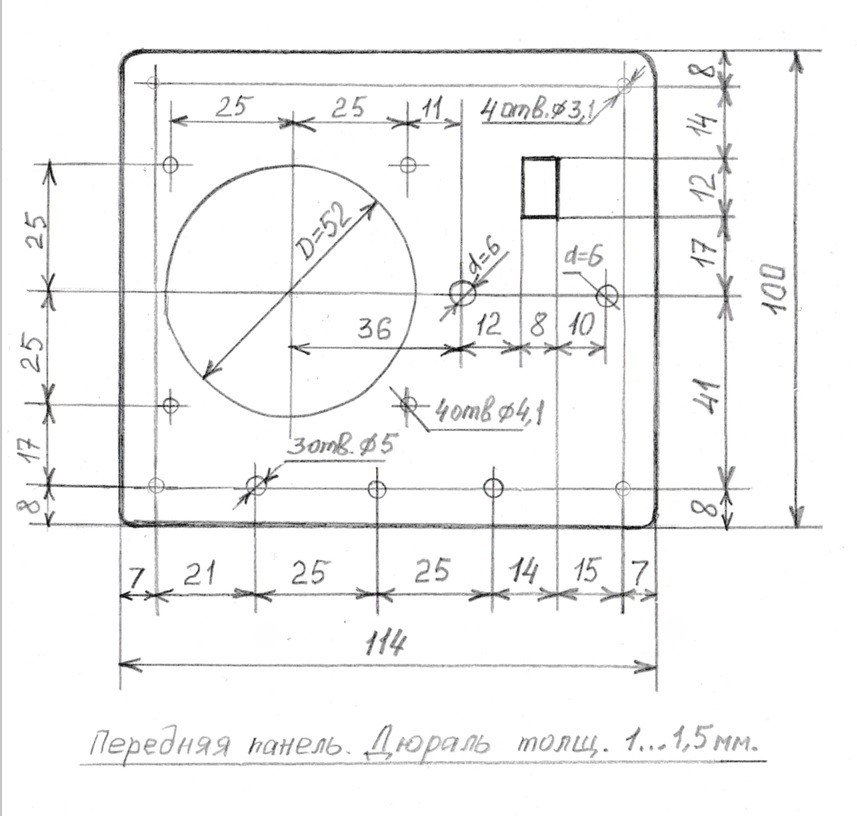

Рисунок 07 Б.

Эскиз дюралевой передней панели ЕСБС, имеющей размеры 114 х 100 х 1 мм. 15-миллиметровое отверстие под гнездо СГ5 первоначально делать не предполагалось и, поэтому на рисунке 07Б не показано.

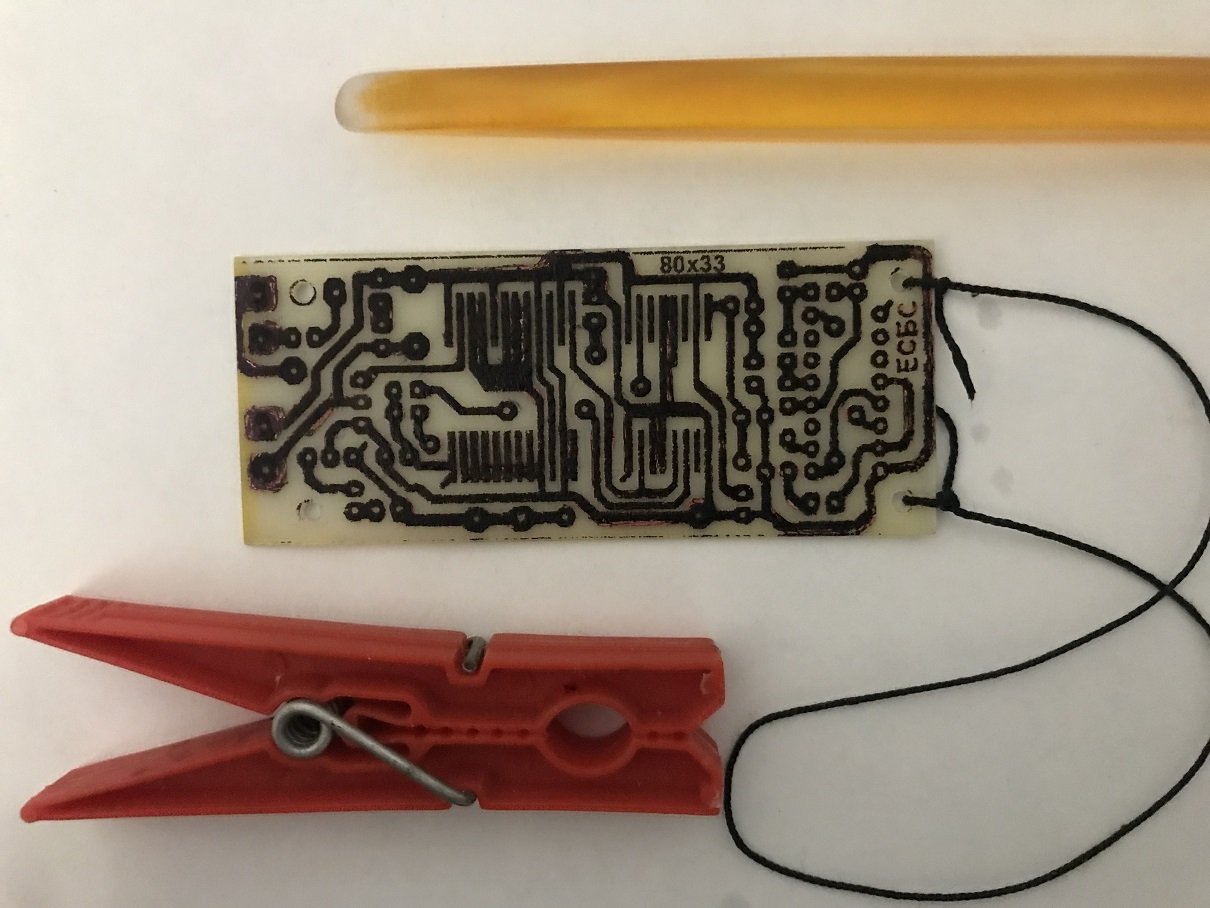

Рисунок 08.

При травлении ПП, к двум отверстиям на плате привязывается суровая нить, помогающая вынимать ПП из травящего раствора, не пачкая рук. Нить (чтобы не падала в травящий раствор) прижимается бельевой прищепкой к стенке стеклянной банки (или другой ёмкости для травящего раствора). ПП с тонкими дорожками иногда лучше немного не до травить (см. рисунок 08), чем тонкие дорожки чрезмерно утончатся и будут с обрывами. Редкие и мелкие «непротравы» легко устраняются скальпелем или резаком. Проверено также дополнительное нанесение капель травящего раствора (на уже протравленную плату) фрагментарно, где травление не завершено. Правда, непоседам такой вариант доработки платы не рекомендуется.

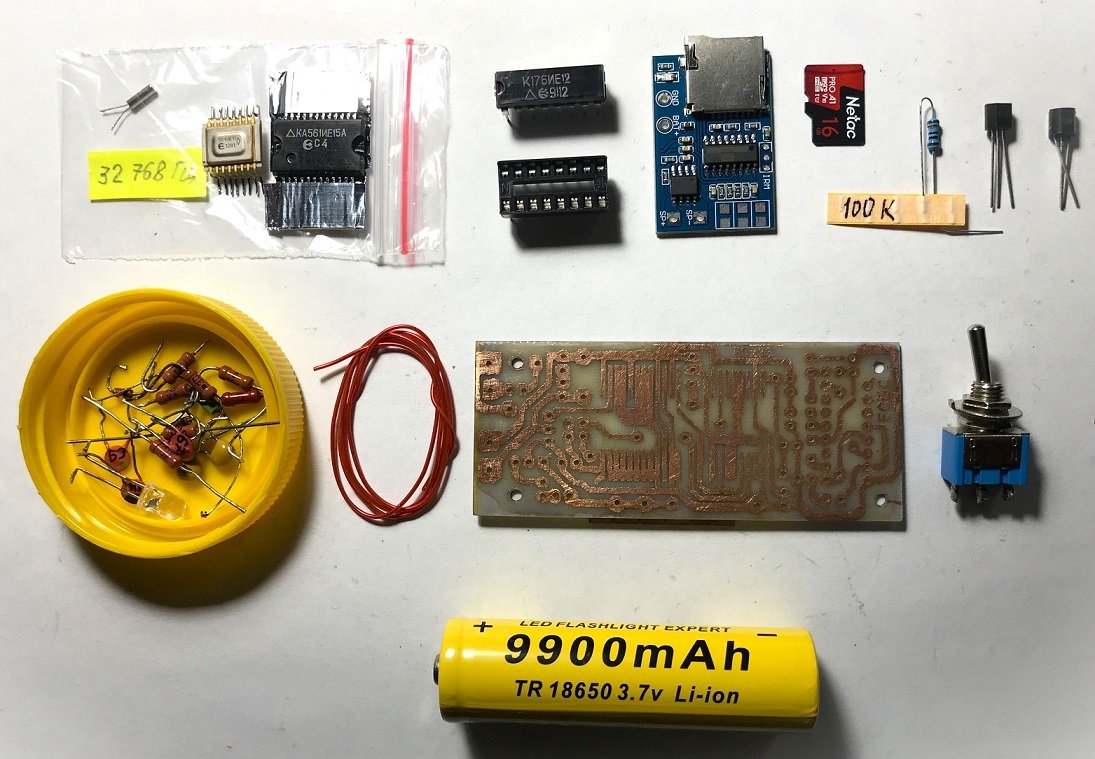

Рисунок 09.

Основные детали, необходимые для изготовления ЕСБС. Все ИМС - полевой структуры и при работе требуют защиты от статики.

В нижней части рисунка показано, как выглядит аккумулятор типоразмера 1860, работающий в комплекте с ЕСБС.

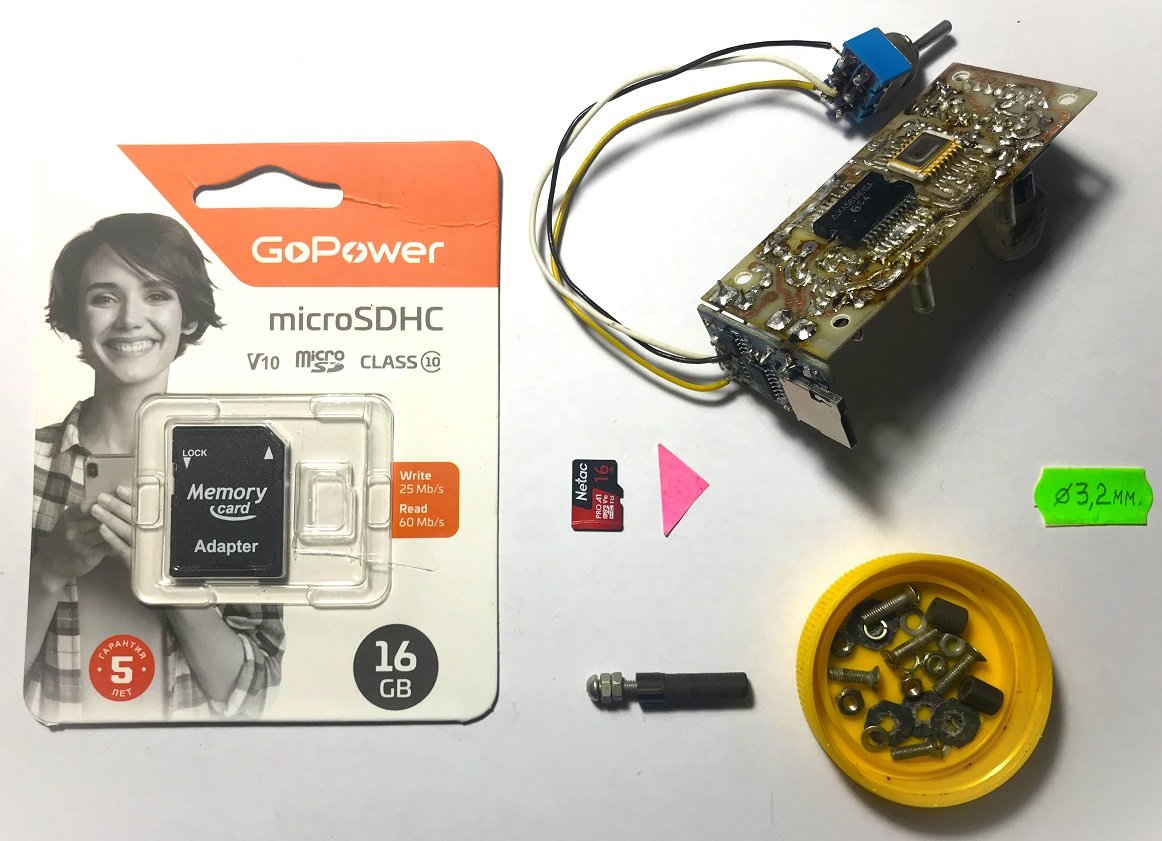

Рисунок 10.

Слева – упаковка и собственно TF-карта (microSDHC). Справа – ПП ЕСБС в сборе с установленным на неё блоком А1 (плеером). Adapter (чёрного цвета), не вынутый из упаковки, в ЕСБС не используется.

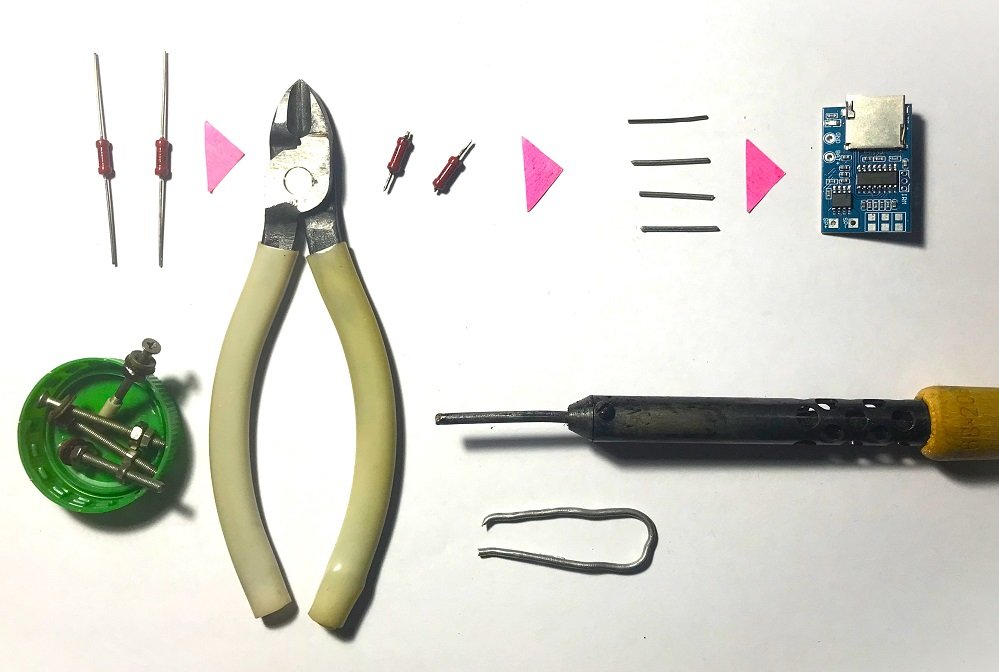

Рисунок 11.

Выводы (проволочные «ножки» диаметром 0,8 мм) для установки блока А1 на ПП отрезаны от резисторов ОМЛТ 0,5. Более толстые «ножки» можно взять, например, от резисторов МЛТ1 и МЛТ2.

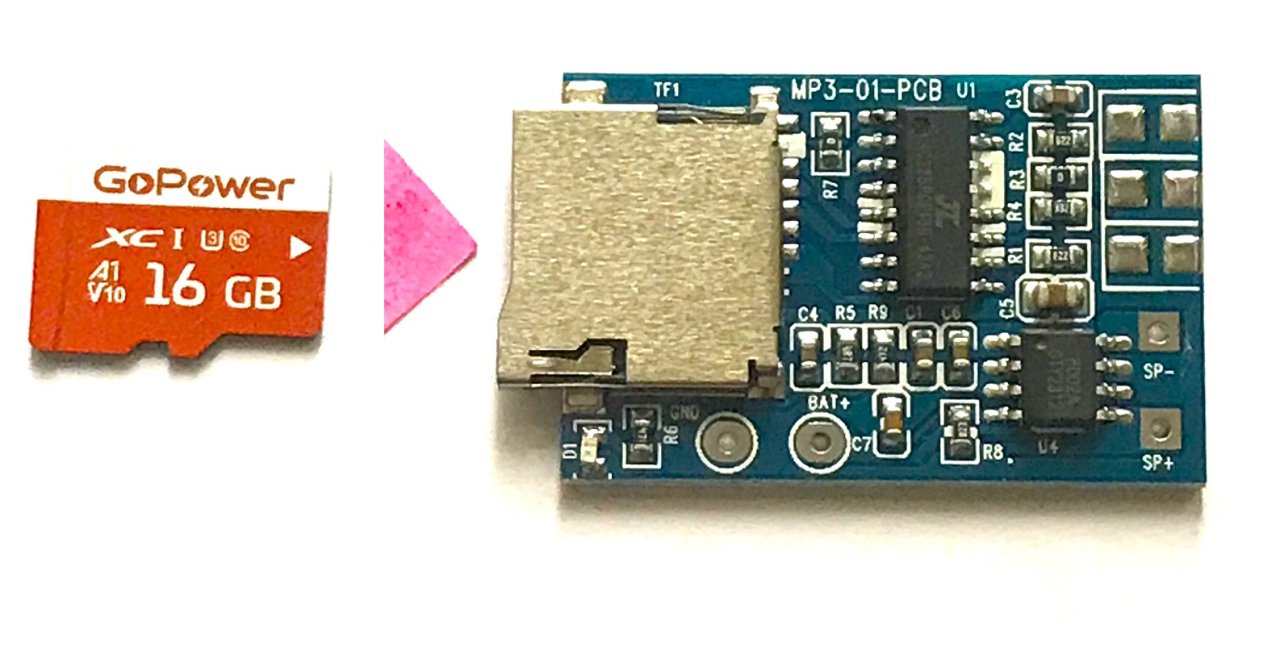

Рисунок 12.

На рисунке 12 изображён блок А1 (плеер) в размере, достаточном для чтения ПБО (позиционных буквенных обозначений). Синий SMD LED с ПБО D1 можно отключить, для экономии ёмкости аккумулятора. В закрытом корпусе ЕСБС он всё равно не виден. Также можно изменить его яркость свечения SMD резистором R6, расположенным в левом нижнем углу блока А1.

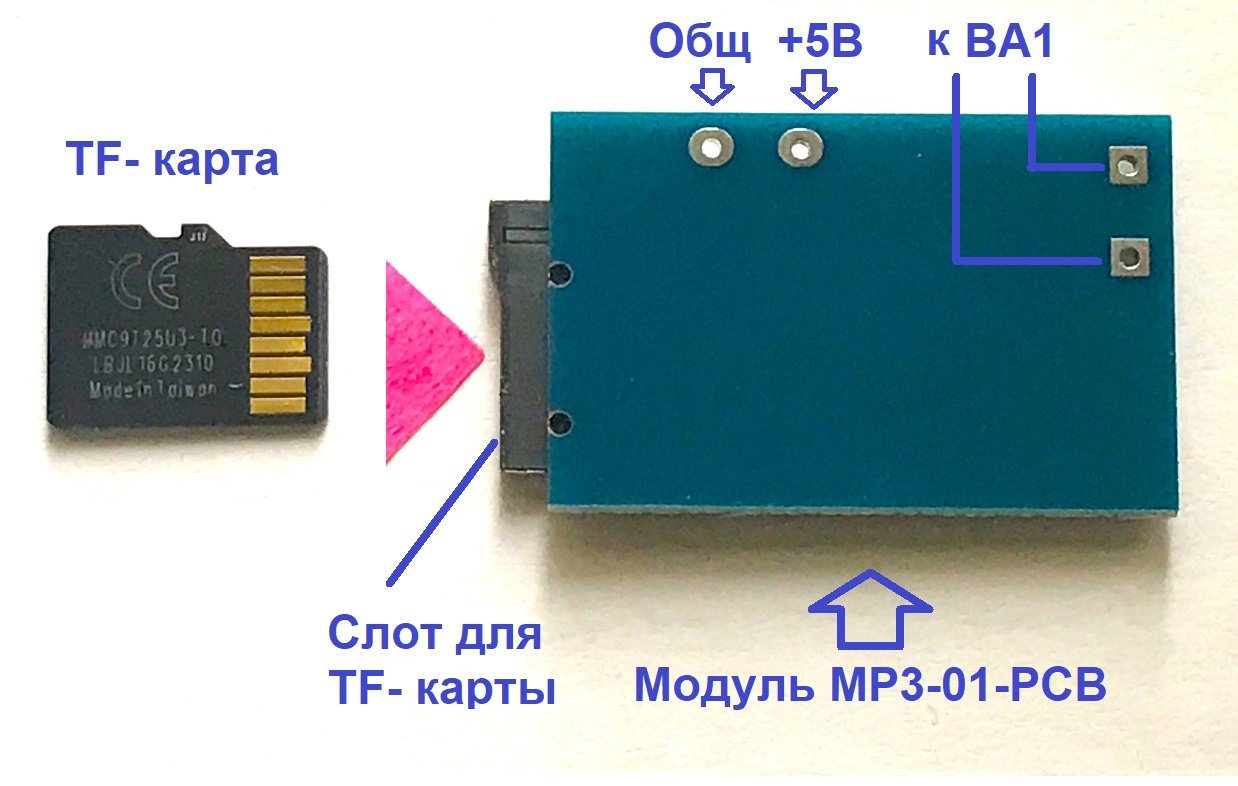

Рисунок 13.

Блок А1 (плеер) с обратной стороны платы и его распайка.

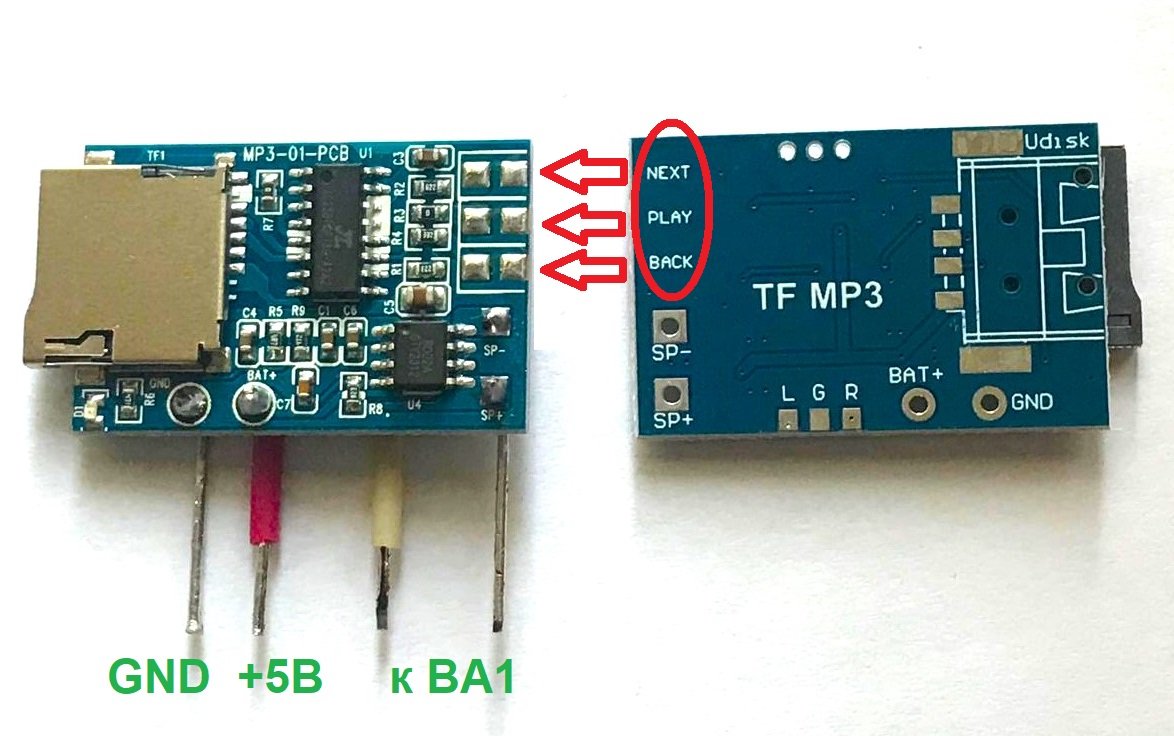

Рисунок 14.

Назначение печатных квадратиков блока А1 можно срисовать с прототипа, имеющего маркировку TF MP3.

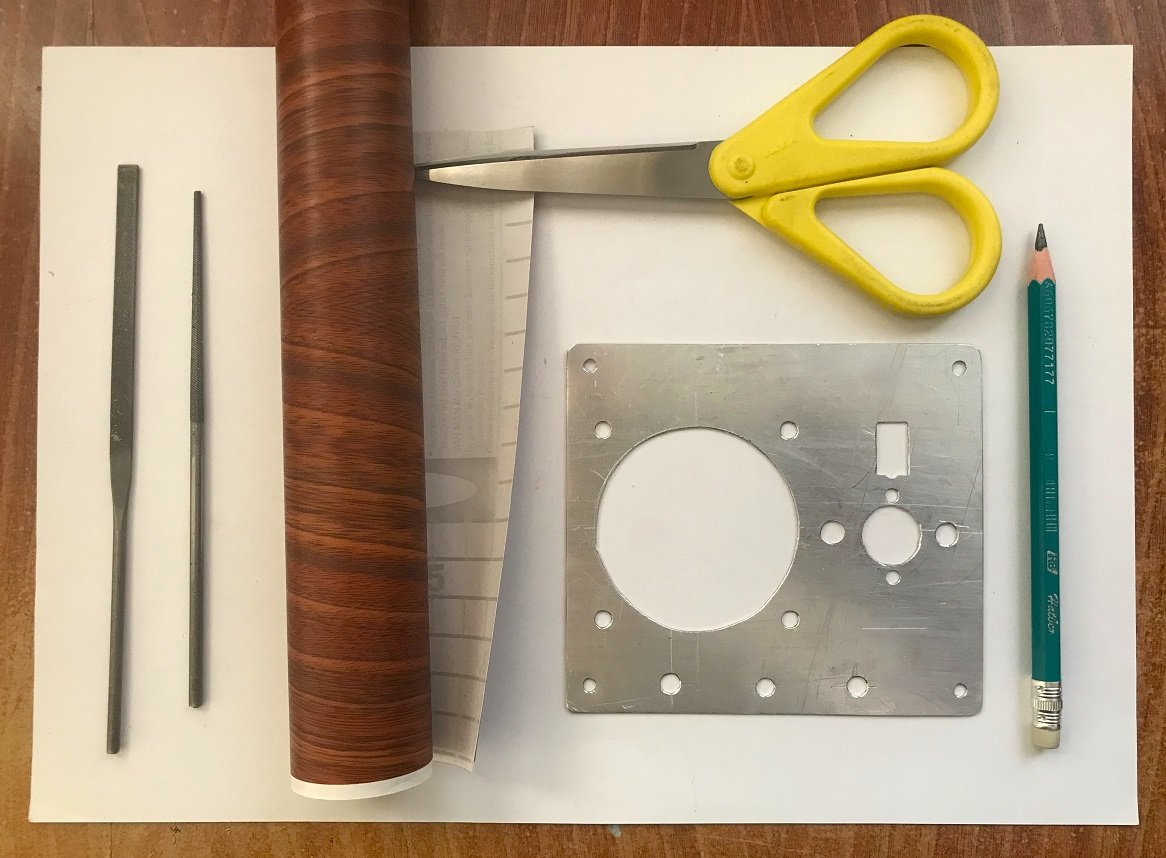

Рисунок 15.

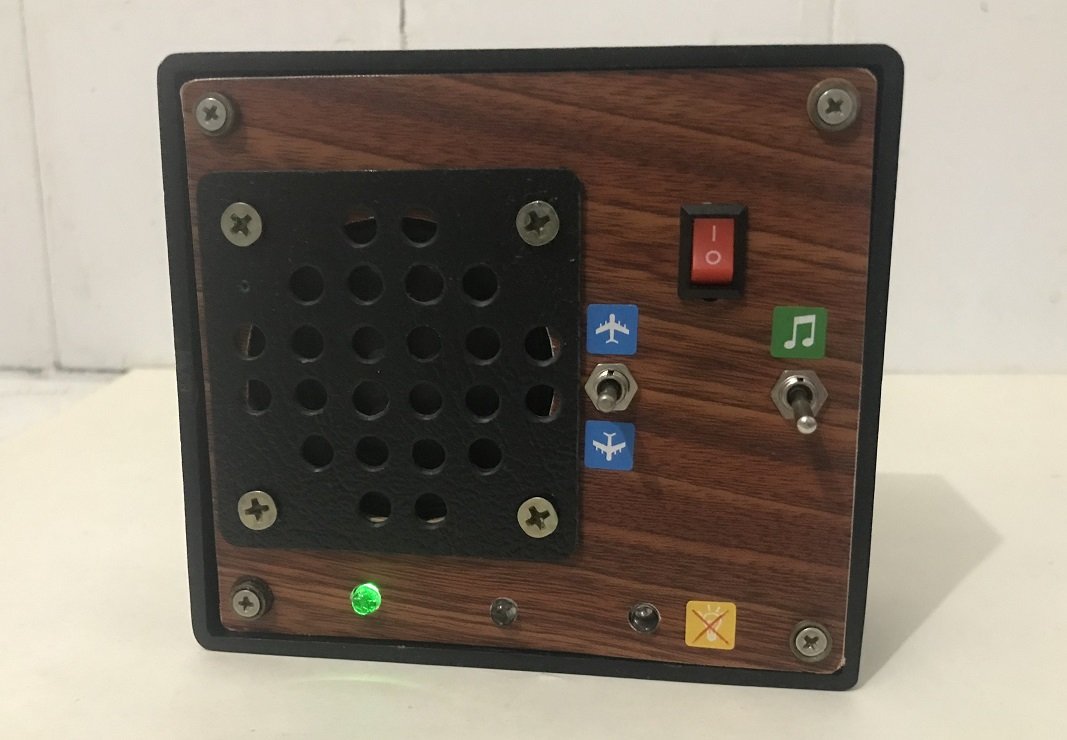

Передняя панель ЕСБС обклеивается самоклеящейся плёнкой «под дерево».

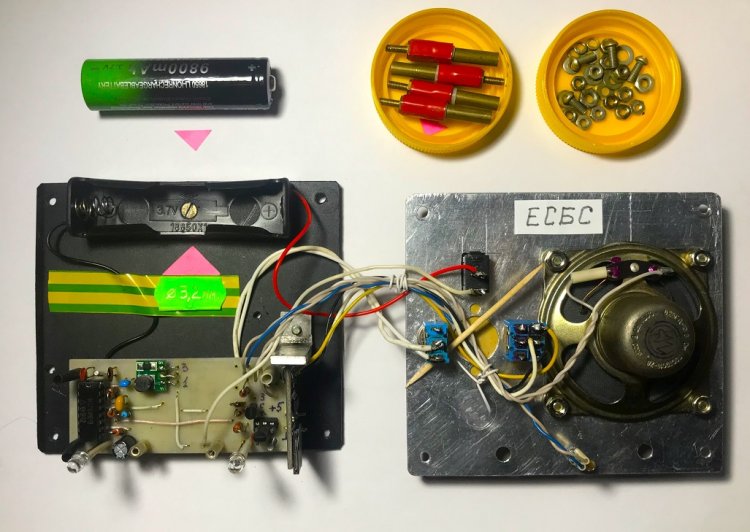

Рисунок 16.

Слева – пластиковое основание толщиной 1,5 мм, на котором крепятся ПП, угольник – упор для блока А1 (MP3 – плеера) и держатель аккумулятора GB1. Справа – внутренняя сторона передней панели с установленными на ней тремя тумблерами (SA1, SA2, SA3), динамиком BA типа 0,25ГД-10-8 Ом и синим светодиодом HL3 «Звук». Два других светодиода (HL1 «Работа» и HL2 «Разряд») установлены непосредственно на ПП.

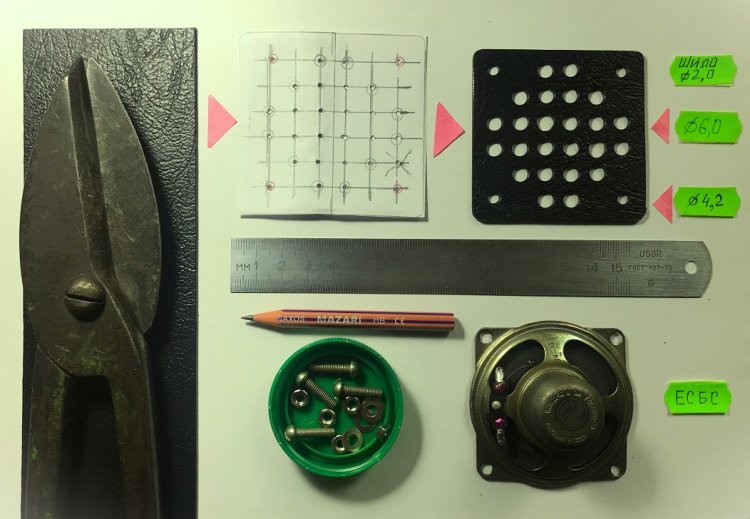

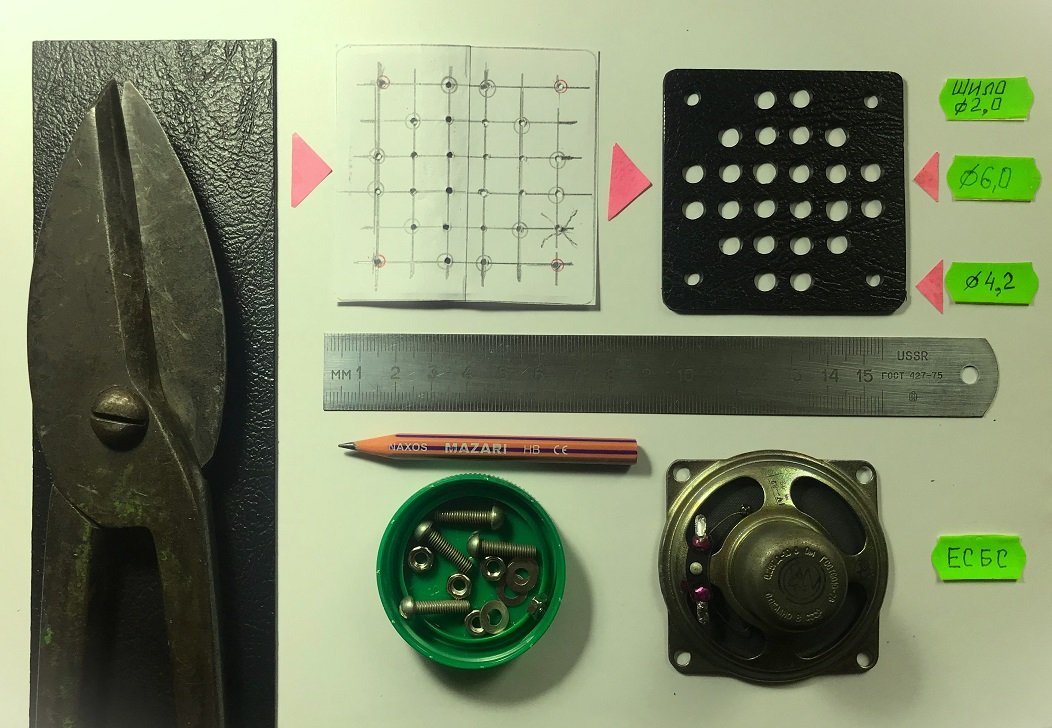

Рисунок 17.

Для защиты диффузора динамика BA1, из тиснённого пластика толщиной 2 мм изготовлена декоративная решётка размером 65 х 67 х 2 мм. Решётка, размеченная штангенциркулем, вырезается из листа поделочного пластика ножницами по металлу. Расстояние между центрами 6 - миллиметровых отверстий составляет 10 мм. Динамик BA1 крепится к передней панели четырьмя латунными (или стальными) винтами М4 х 16 с комплектом шайб и гаек

Рисунок 17 А.

ЕСБС готов. Работает в режиме будильника, но чего-то явно не хватает. Да, конечно же этикеток и инструкции по эксплуатации!

Рисунок 18.

В итоге, кроме добавленных этикеток и инструкции по эксплуатации, на передней панели было установлено гнездо типа СГ5 для оперативного контроля динамики разряда аккумулятора GB1.

Рисунок 19.

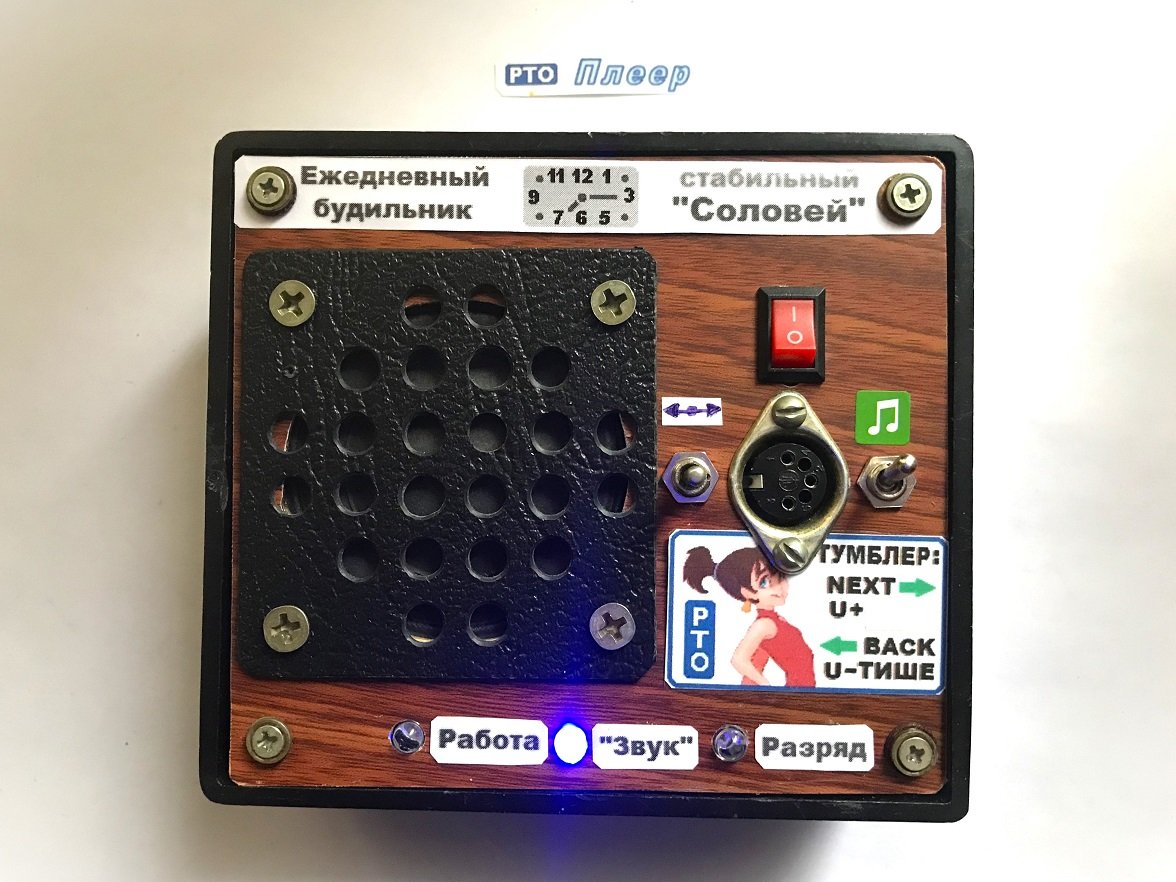

Вид на ЕСБС спереди. Включён режим «MP3» (плеер), при котором светится синий светодиод HL3 «Звук».

Рисунок 20.

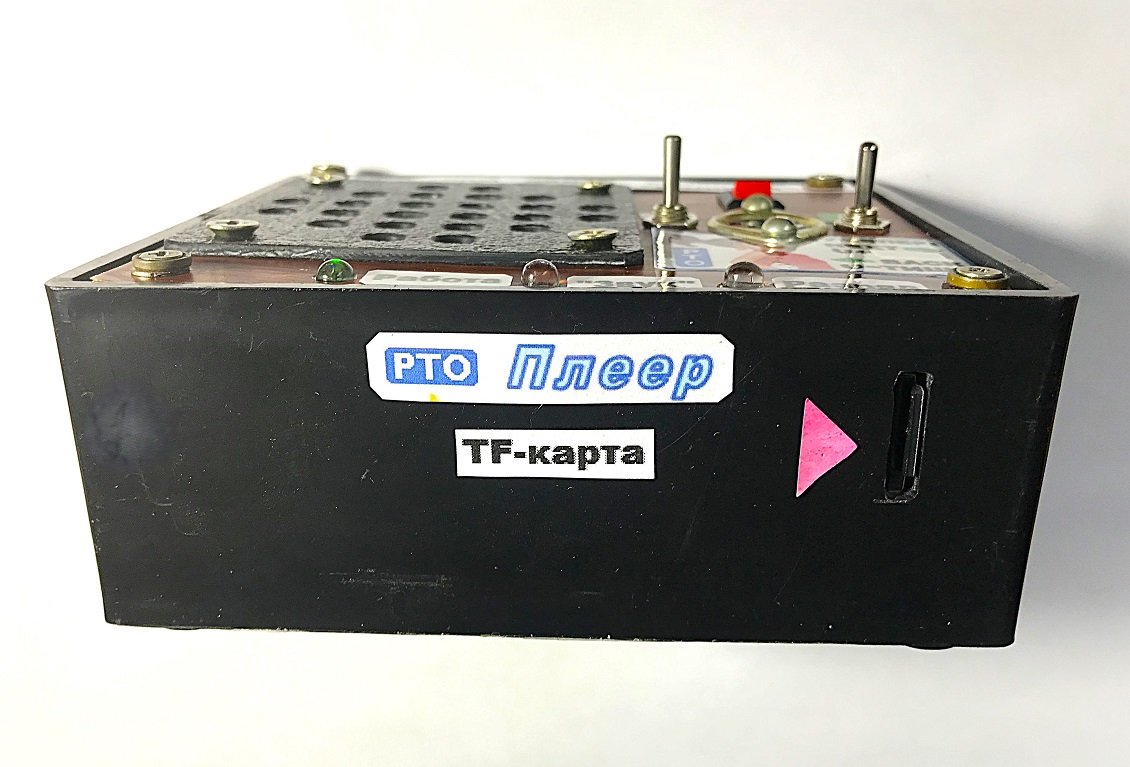

Вид на ЕСБС снизу. В слот блока А1 TF-карта вставляется контактами, сориентированными слева (в сторону красной стрелки - треугольника). TF-карта полностью «утоплена» в корпус. Не совсем удобно вставлять и вынимать её из слота, зато карта ни за что не зацепится, и не сломается.

Рисунок 21.

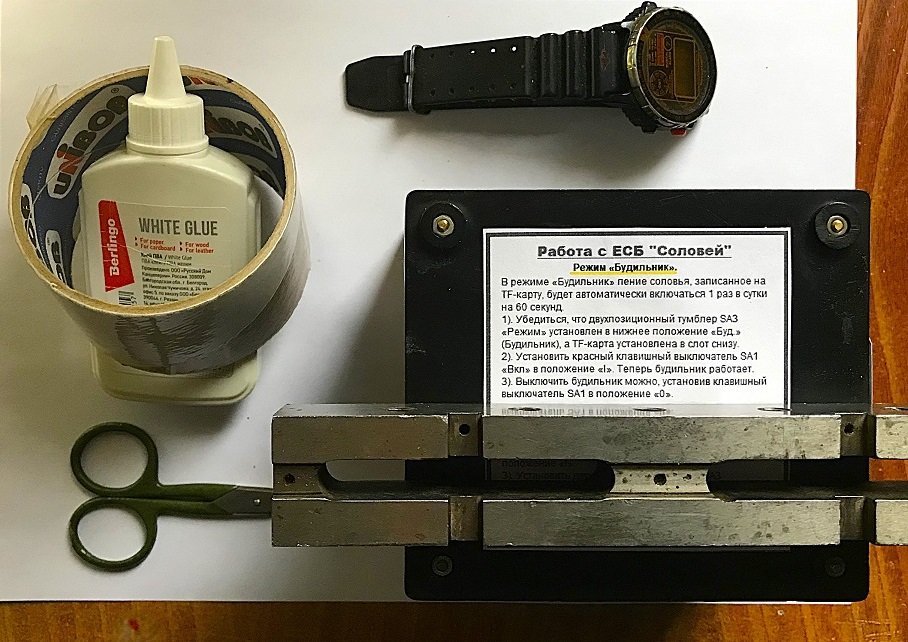

К слегка зашкуренной задней стенке корпуса клеем ПВА приклеена инструкция по эксплуатации. После высыхания клея (через 24 часа). Этикетка заламинирована прозрачным скотчем.

Рисунок 21 А.
