Что нового в статье «Компактный цветомузыкальный индикатор» (КЦМИ)? 1). Схему подключения КЦМИ к батарейке можно использовать как вариант не традиционного выключателя питания (кнопки, «возвратной кнопки», тумблера). КЦМИ выключен в горизонтальном положении и включается при переводе в вертикальное положение. 2). SF-LED «Перелив» включён без токоограничительного резистора. 3). КЦМИ можно использовать в качестве оптического (не звукового) ключа для передачи знаков кода Морзе. 4). При включении питания более, чем на несколько секунд, SF-LED «Перелив» начинает медленно «цвести». 5). КЦМИ имеет эластичный пластиковый корпус, вырезанный из пластиковой упаковки от йогурта. То есть корпус индикатора (после съедания оплаченного йогурта) оказывается практически бесплатным для радиолюбителя.
Если изготовителя индикатора это вдохновит, то при изготовлении корпуса можно использовать степлер, например, фирмы «Berlingo», заряжаемый канцелярскими (тетрадными) скрепками STAPLES № 10 (Скобы № 10). Правда, при «вкраплении» 4 скрепок в края корпуса, корпус превратится в неразбираемый. А для замены батарейки потребуется разгибать скрепки, что вряд ли технологично.
ВИДЕО
Список сокращений, применённых в статье
SF-LED – A slow-flashing LED [ɑ sləʊ-ˈflæʃɪŋ led] - светодиод, переливающийся медленно.
КЦМИ – Компактный цветомузыкальный индикатор (название статьи).
РРТ - Ребусы радиотехнической тематики.
Главной целью изготовления КЦМИ является обучение начинающих радиолюбителей навыкам работы с листовыми материалами, формовке и пайке выводов электронных компонентов, а также простым методам проверки радиоэлектронных компонентов с помощью мультиметра.
Основной недостаток поделки. Для изготовления самодельной кнопки и контакт-пружины КЦМИ требуется довольно дефицитная пружинящая бронза (толщиной 0,3 … 0,4 мм).
Важная отличительная особенность. Для изготовления корпуса КЦМИ не требуются большие затраты времени. Автор потратил (с учётом съёмки и фотографирования) не более двух часов. Для изготовления самодельных составных частей потребуется большее количество времени и усидчивость. Самоделкам индикатора отдано предпочтение перед покупными изделиями с той целью, чтобы КЦМИ имел как можно меньшую толщину и хорошо помещался в пластиковый корпус - пакет.
Всё большую популярность у покупателей обретают товары из КНР. В интернет-магазине «Алиэкспресс» можно заказать по предоплате и получить за несколько недель как готовые товары, так и конструкторы для радиолюбителей по вполне доступной цене. Датчик наклона ртутный SQ1, имеющий наименование Переключатель наклона Diymore 3MM 5MM (https://aliexpress.ru/item/1005002033403204.html?ysclid=mkdbxtcrgi85241666&sku_id=12000018482061447) можно заказать в магазине «Алиэкспресс» в количестве 10 штук (одним лотом) за 60 рублей + 59 рублей за доставку.
Параметры SF-LED «Перелив»
В КЦМИ используется cветодиод, переливающийся медленно - A slow-flashing LED [ɑ sləʊ-ˈflæʃɪŋ led]. Сокращённо - SF-LED [эс-эф-лед].
Можно сказать, что этот светодиод является миниатюрным псевдо-воплощением идеи композитора Александра Николаевича Скрябина (1872 - 1915). Скрябин визуализировал свои ассоциации в постановке музыкальной поэмы «Прометей» («Поэма огня»). Для этого он создал световую партитуру, и стал первым в мире композитором, который использовал «цветомузыку», формируя у реципиентов (слушателей и зрителей) «цветной слух».
SF-LEDs «Перелив» - светодиоды 5 мм, переливающиеся медленные 3В, 20 мА. Прямое напряжение 2,7В ... 3,4 Вольта - в зависимости от текущего цвета. Токоограничительный резистор при питании от 3-х Вольтовой батарейки не нужен. При большем напряжении питания последовательно с SF-LED «Перелив» обязательно включают токоограничительный резистор с сопротивлением, обеспечивающим рабочий ток через SF-LED «Перелив» не более 20 мА.
Подобный SF-LED «Перелив» можно не заказывать в количестве 50 штук в интернет-магазинах, а найти в отслужившем свой срок изделии производства КНР: «Светильник ночник «Космос» KOSNL-EL106 Собака» выпуска 2018 года.
Параметры литиевой батареи CR2032
Поиск с нейро выдал следующие данные о токовых возможностях малогабаритной литиевой батареи CR2032. Рабочий ток составляет: типичный — от 0,1 до 0,2 мА; максимальный долговременный — 3 мА. В импульсном режиме максимальный рекомендуемый ток — 15 мА. Ток КЗ этой батареи достигает 15 мА.
Расшифровка типа батареи CR2032: С – по стандарту IEC данная буква обозначает: энергетическая таблетка литиевая. R (Round) – этот символ говорит о том, что накопитель тока имеет круглую, форму. Цифры 2032 означают размер. 20 это диаметр в миллиметрах, а 32 это высота. Под цифрой 32 подразумевается 3,2 мм. Тип электролита марганец и литий. Вес: 0,006 кг. Вольтаж новой батареи равен 3 Вольтам. Ёмкость составляет 225 мА/часов.
Длительность функционирования светодиода SF-LED, присоединенного к источнику питания (при плавающем потребляемом токе от 2 до 6 мА) составляет порядка 3-х дней. Литиевые батарейки можно использовать до 10 лет. Они имеют высокую плотность энергии, не содержат в своём составе воды, поэтому могут использоваться при низких температурах.
Заменить литиевую батарею GB1 CR2032 можно более тонкими CR2025, DL2025, CR2016, однако они имеют меньшую (чем CR2032) ёмкость. Подобными батареями снабжают бытовую аппаратуру, ИК-ПДУ для многоцветных сетевых LED-ламп, работающих в разнообразных режимах.
Параметры ртутного датчика наклона 101F3MM
Датчик наклона 101F3MM представляет собой малогабаритную стеклянную колбочку. Внутри колбы размещены два контакта с перекатывающейся каплей ртути. При наклоне колбы до 7 ... 10 градусов, ртутная капля скатывается в основание, где расположены контакты и замыкает контакты между собой. Датчик можно применять в охранных устройствах и в автоматике для контроля смещения, отклонения, наклона объекта; для контроля за вибрациями.
Диаметр колбы: 3,5 мм (±1%). Длинна колбы: 10 мм (±1%). Длина вместе с выводами: 32 мм. Номинальное напряжение - 20 Вольт. Максимальный ток разряда = 0,5 А. Диапазон рабочих температур – 20 ... +80°C. Вес = 10 грамм. Срок службы = 10 лет. Страна изготовитель - КНР.
Описание схемы КЦМИ

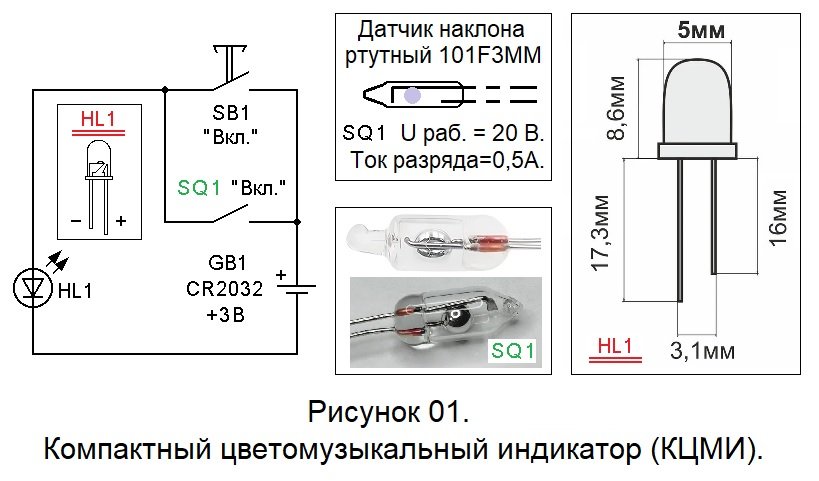

Схема КЦМИ содержит всего 3 детали промышленного изготовления и относится к разряду простейших. Однако интересное сочетание самодельного кнопочного включателя и миниатюрного ртутного датчика наклона позволяют придать индикатору новую потребительскую опцию. А наличие 5 - миллиметровой детали SF-LED «Перелив» со встроенным контроллером, позволяет обойтись без многоэлементной схемы цветомузыки на дискретных элементах.
Работа в горизонтальном положении КЦМИ
В горизонтальном положении корпуса КЦМИ (например, когда индикатор лежит на столе) контакты SQ1 разомкнуты и схема (см. рисунок 01) обесточена. При нажатии пальцем на кнопку SB1 «Вкл.» напряжение +3 Вольта с батареи GB1 через замкнувшиеся контакты кнопки SB1 поступает на анод (вывод «плюс») светодиода HL1 и SF-LED «Перелив» начинает работу. При отпускании кнопки SB1 «Вкл.» работа индикатора прекращается.
Так как при нажатии на SB1 светодиод SF-LED «Перелив» всегда начинает светиться красным цветом (и продолжается это в течение 1-2 секунд), то КЦМИ можно использовать как оптический (светоизлучающий) генератор знаков азбуки Морзе.
Если КЦМИ предполагается использовать по прямому назначению – как небольшое цветомузыкальное устройство, то можно воспользоваться обычной бельевой прищепкой и (для включения питания) замыкать контакты кнопки SB1, обхватив прищепкой переднюю и заднюю стенки корпуса.
Специально для тех, кому не нравится прищепка, загораживающая значительную часть передней этикетки, прищепку можно убрать, но тогда КЦМИ будет работать в другом режиме:
Работа в вертикальном положении КЦМИ
Приподняв индикатор со стола (и изменив его угол наклона не менее, чем на 10 градусов от горизонтального положения) КЦМИ будет продолжительно работать (и без прищепки, и без удержания кнопки SB1). Индикатор можно навесить на любую вертикальную поверхность. На вертикальной поверхности потребуется гвоздь, шуруп, винт, болт или воткнутая булавка с декоративной (они бывают разноцветными) пластмассовой головкой. А к верхней стороне корпуса КЦМИ следует прикрепить цветной зажим для бумаг, например, фирмы «STAFF» (артикул 225156), имеющий ширину 19 мм.
Небольшое примечание. Длительность непрерывной работы батарейки в КЦМИ, зависит от её ёмкости. Например, при использовании самых дешёвых литиевых батарей не менее 37 часов.
Проверка работы КЦМИ
До начала проверки следует уточнить угол наклона датчика SQ1 по отношению к плате и к дюралевому основанию. Этот угол (7 – 10 градусов) устанавливается пинцетом или пальцами лёгким подгибанием выводов датчика, чтобы лежащий на горизонтальной поверхности (на столе) КЦМИ был выключен (не запитывался через ртутный шарик, находящийся внутри стеклянной колбы SQ1).
Затем проверяют постоянное напряжение на выводах батареи GB1. Пригодной для работы в составе КЦМИ считается батарея с напряжением от +2,7 … 2,8 Вольта до +3,0 … 3,3 Вольта. (Вольтодобавка до 0,3 Вольта характеризует «свежую» батарею).
Далее GB1 вставляют в батарейный отсек КЦМИ с соблюдением полярности («минусом» вверх). Проверка работы схемы заключается в измерении рабочего тока светодиода SF-LED «Перелив». Параллельно кнопке «Вкл.» включается мультиметр (например, «ANENG» SZ08) в режиме измерения постоянного тока (в диапазоне 20 мА) и проверяется потребляемый ток.
Если ток плавно периодически изменяется от 1 до 3 мА (при свежей батарейке от 2 до 6 мА), то это норма. Поиска неисправностей не требуется.
Если ток чрезмерно большой – от 10 до 20 мА (в авторском варианте было 18 мА и HL1 пришлось переформовать с большим риском обломить выводы), то следует немедленно разорвать цепь и проверить (скорее всего, изменить полярность включения HL1).
Если ток отсутствует и HL1 не светится, то проверяют, нет ли ошибок в монтаже и исправляют ошибки.
Материалы и комплектующие для КЦМИ
1). Кусочек листовой дюрали размерами 35 х 20 х 0,9 мм – для изготовления основания КЦМИ.
2). Односторонне фольгированный стеклотекстолит размерами 20 х 15 х 1,5 мм – для изготовления платы КЦМИ.
3). Кусочек пружинистой бронзы размерами 20 х 20 х 0,35 мм – для изготовления контакт-пружины, контактирующей с выводом «минус» батареи GB1.
4). Кусочек пружинистой бронзы размерами 13 х 5 х 0,25 … 0,35 мм – для изготовления кнопки
5). Кусочек листовой резины размерами 10 х 5 х 2 мм – для изготовления пружинящей подкладки под самодельную кнопку.
6). Скотч прозрачный односторонний шириной 48 … 50 мм – для наклеивания поверх этикеток на стенки пластикового корпуса.
7). Алюминиевые или медные заклёпки М2 х 4 с потайными головками для неразъёмного соединения основания КЦМИ с платой – 3 штуки.
8). Цветной зажим для бумаг, например, фирмы «STAFF» (артикул 225156), имеющий ширину 19 мм. – Для навешивания КЦМИ на вертикальную поверхность.
Детали для КЦМИ и их возможная замена
В состав КЦМИ входит SF-LED «Перелив», установленный в позиции HL1. Его можно заменить подобным 3-миллиметровым, имеющим наименование «F3 3mm RGB Slow Flashing LED» и доступным на Алиэкспресс по цене 113 рублей за 50 штук. В позиции SQ1 установлен ртутный датчик наклона 101F3MM. Его можно заменить другими малогабаритными, например, ртутным датчиком наклона B57. Внимание! Ртуть относится к опасным металлам, поэтому при работе с датчиком необходимо соблюдать меры предосторожности. Элемент питания GB1 CR2032 (CD2032) можно заменить DL2032 («Duracell»). Этот элемент весит не 3, а 8 грамм и имеет немного большую ёмкость. Другой вариант замены GB1 - более тонкие CR2025 (DL2025), CR2016, однако они имеют меньшую (чем CR2032) ёмкость.
Информация любителям переделок и модернизаций
Творческие размышления хорошо дополняются экспериментами. Давайте узнаем, что можно делать с КЦМИ?
1). Можно переворачивать. Но при этом включается питание.
2). Можно повесить на гвоздик и при этом также включается питание.
3). Когда батарейка разрядится, её можно немного подогреть, потерев о шерстяную ткань или суконку. Натёртая батарейка ещё сможет послужить в других, менее энергозатратных устройствах в дежурном режиме. Однако, примерно через сутки, появившаяся в результате нагрева вольтодобавка плавно исчезнет.
Чего нельзя делать с КЦМИ?
1). Ронять с большой высоты. Самая большая опасность – разбить стеклянную колбу ртутного датчика наклона. Правда, пластиковый корпус КЦМИ служит хорошим амортизатором, но лучше не проверять.
2). Наступать ногой или ставить на него тяжёлые предметы. Погнутся выводы HL1, хотя раздавить SQ1 вряд ли удастся (он «в домике» и почти полностью защищён суммарной толщиной основания и платы).
3). Вставлять в батарейный отсек вместо одной батарейки CR2032 (3В), две другие, более тонкие, типа CR2016 (3+3=6 Вольт). HL1 может быть и вспыхнет на несколько секунд ярко, но скоро сгорит, так как последовательно с HL1 в КЦМИ не включён токоограничительный резистор.
4). GB1 CR2032 – батарейка, а не аккумулятор и её нельзя заряжать в ЗУ из-за риска взрыва.
5). О том, что нельзя КЦМИ опускать в воду и другие жидкости, а также подвергать сильному нагреву, понятно, пожалуй, даже начинающему радиолюбителю.
6). Нельзя изменять полярность включения батарейки GB1. В порядке обмена негативным опытом сообщаю, что включение GB1 от CR2032 в обратной полярности в течение 1-2 секунд не привело к выходу из строя SF-LED (потребляемый ток составил 18 мА). Для более продолжительного эксперимента не было особого желания: стало жалко радиодеталь, оснащённую микроконтроллером.
Для оформления внешнего вида КЦМИ разработаны несколько пар этикеток (см. рисунок 02). В каждой паре по одной «передней» и одной «задней» этикетке. Рисунок 02 можно распечатать на цветном принтере, а понравившиеся этикетки – вырезать ножницами. Более качественные и разделённые рисунки этих же этикеток можно получить, скачав архив файла «KTsMI_4work» (см. ПРИМЕЧАНИЕ в самом конце статьи).
Рисунок 02.
Ламинирование или заклеивание вырезанной этикетки прозрачным скотчем крайне желательно. Так рисунок этикетки станет влагозащищённым и не будет случайно испорченным водой или другими жидкостями. В случае загрязнения, рисунок, защищённый скотчем, можно протереть влажной ветошью.
Некоторые особенности изготовления КЦМИ
Рисунок 03.

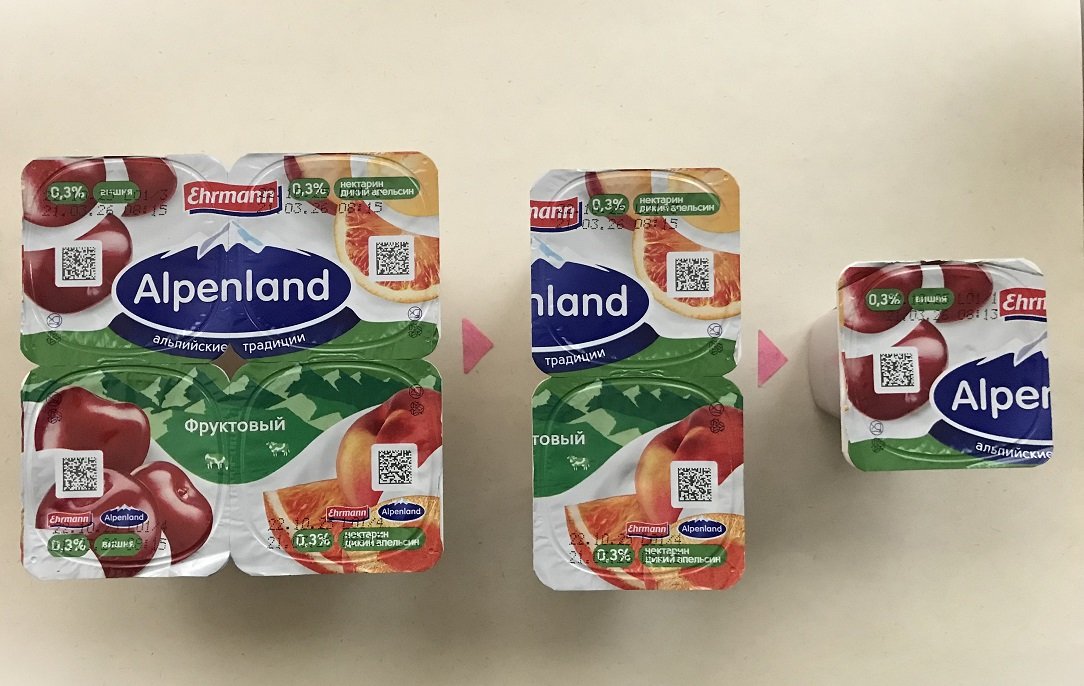

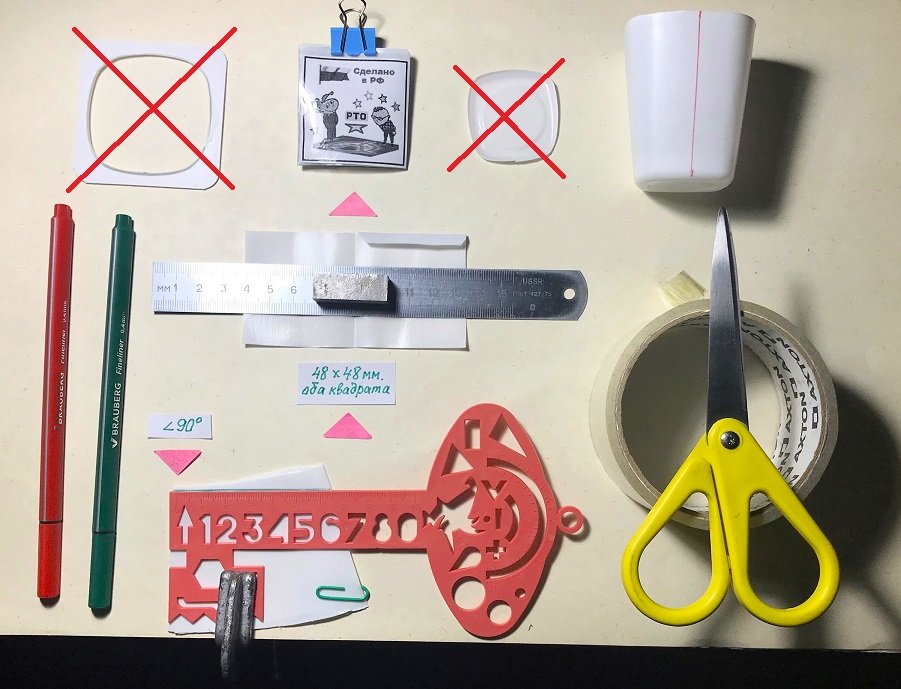

Для изготовления эластичного пластикового корпуса КЦМИ потребуется всего одна (из четырёх, скреплённых вместе) упаковок от йогурта. Для разделения четырёх упаковок, их достаточно 2 раза разломить пополам. При этом не стоит опасаться нарушения герметичности упаковки и громкого характерного («фирменного») хлопка, создающегося при разделении упаковок!

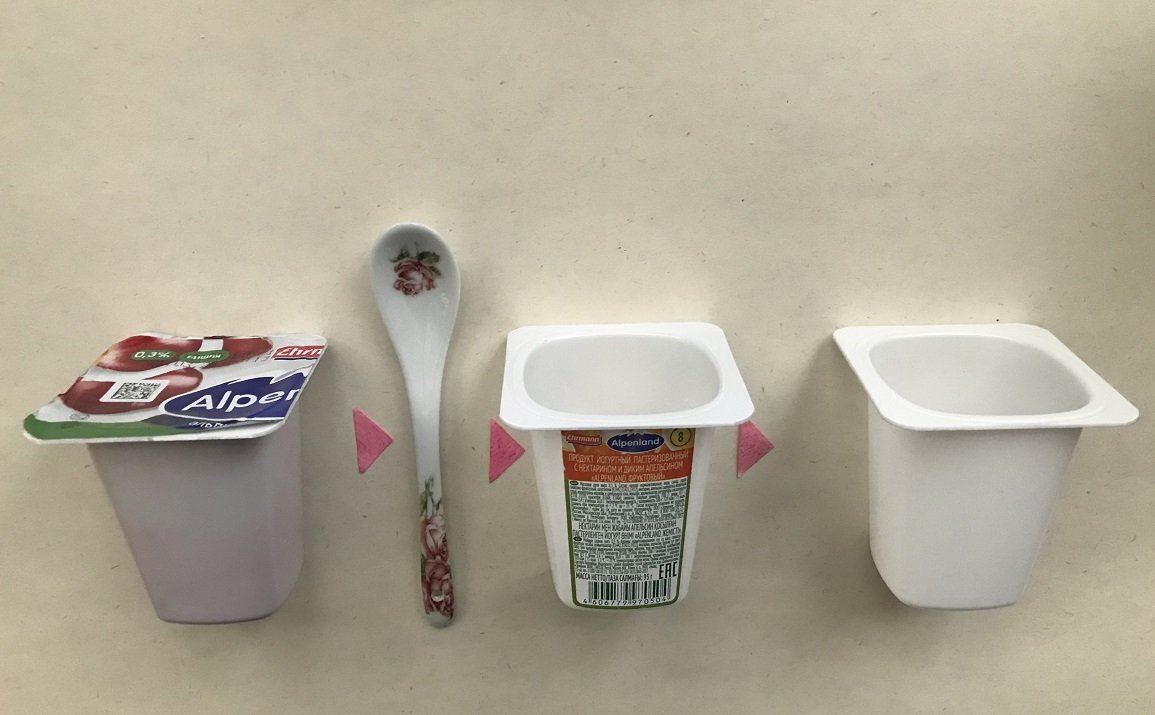

Рисунок 04.
Содержимое упаковки уничтожается (съедается). Этикетка легко отклеивается в горячей воде. Нагретый в воде клей также легко стирается, например, кусочком туалетной бумаги или губкой.
Рисунок 05.

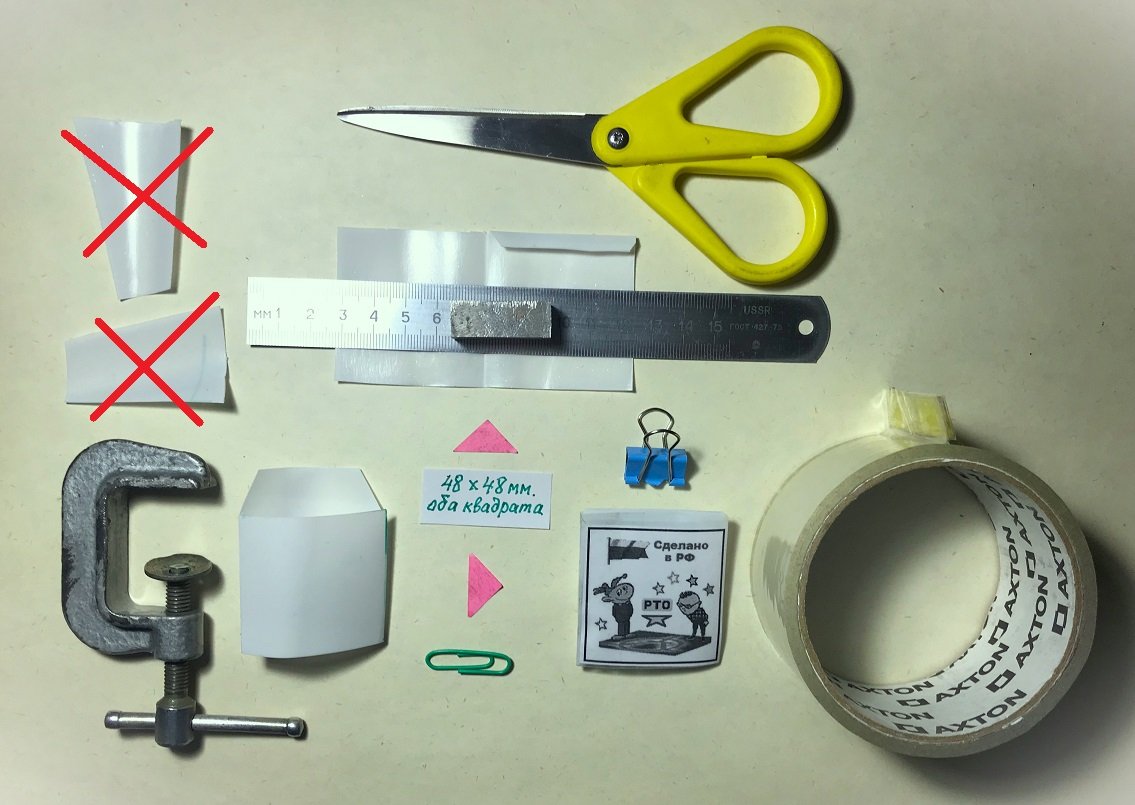

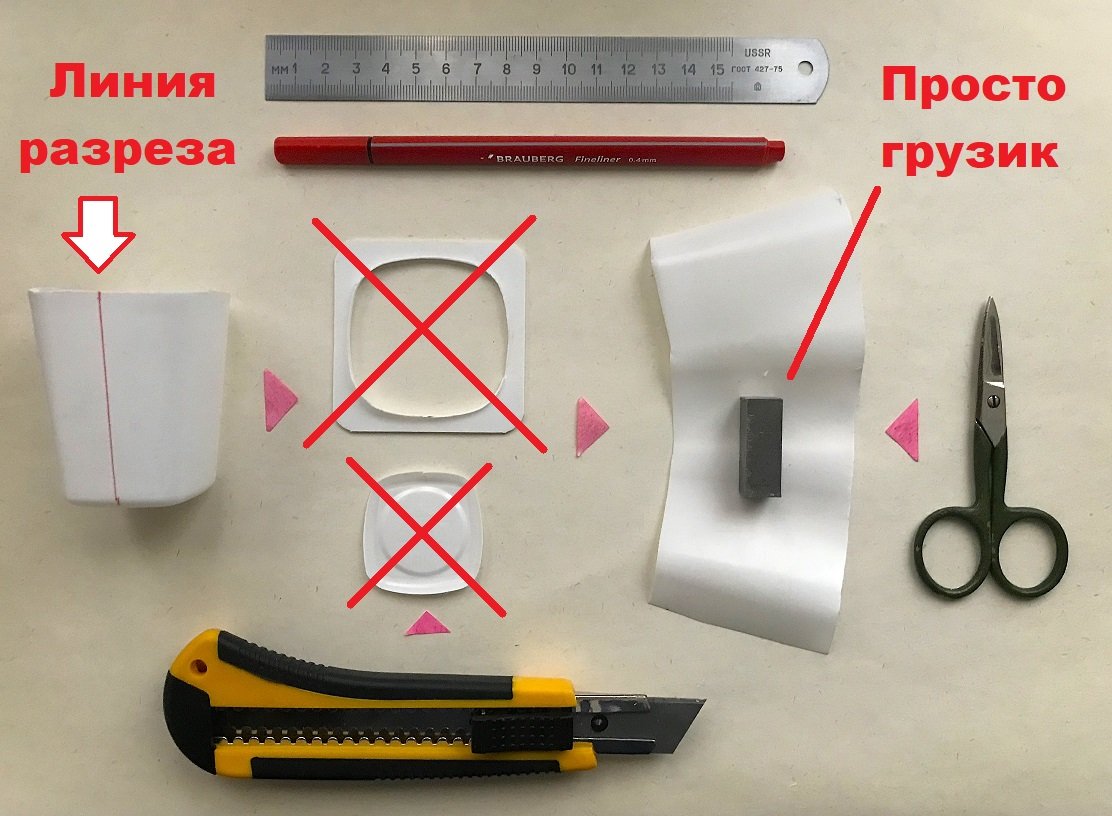

Обрезаем верхнюю и нижнюю часть упаковки и получаем заготовку, которую нужно будет с помощью линейки, дающей возможность разметить прямой угол, превратить в прямоугольный четырёхугольник с максимально возможными размерами, но не менее чем 96 х 50 мм.
Рисунок 06.
Перегибаем пластиковую заготовку пополам, зажимаем зелёной скрепкой и строим первый прямой угол (90⁰) на пластиковой заготовке. При разметке заготовки можно использовать капиллярную ручку, перманентный фломастер и даже простой карандаш. Линейку (трафарет или чертёжный угольник) перед проведением разметочной линии желательно закреплять струбциной. Это займёт (как покажется вначале) неоправданно большое время, зато получится ровный четырёхугольник.
Рисунок 07.

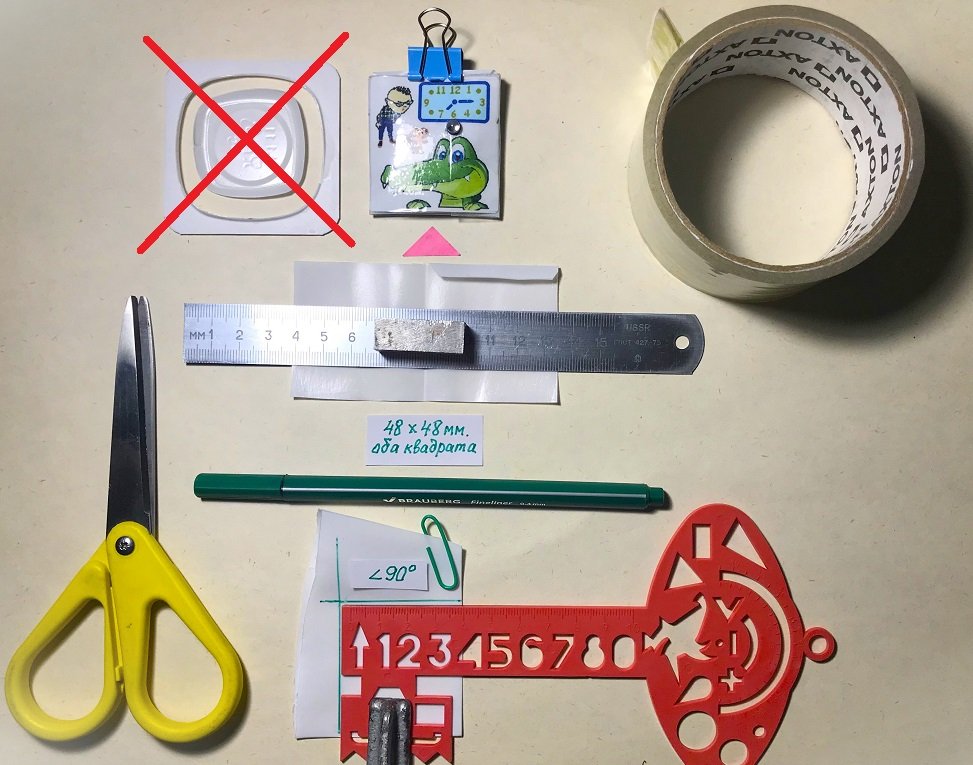

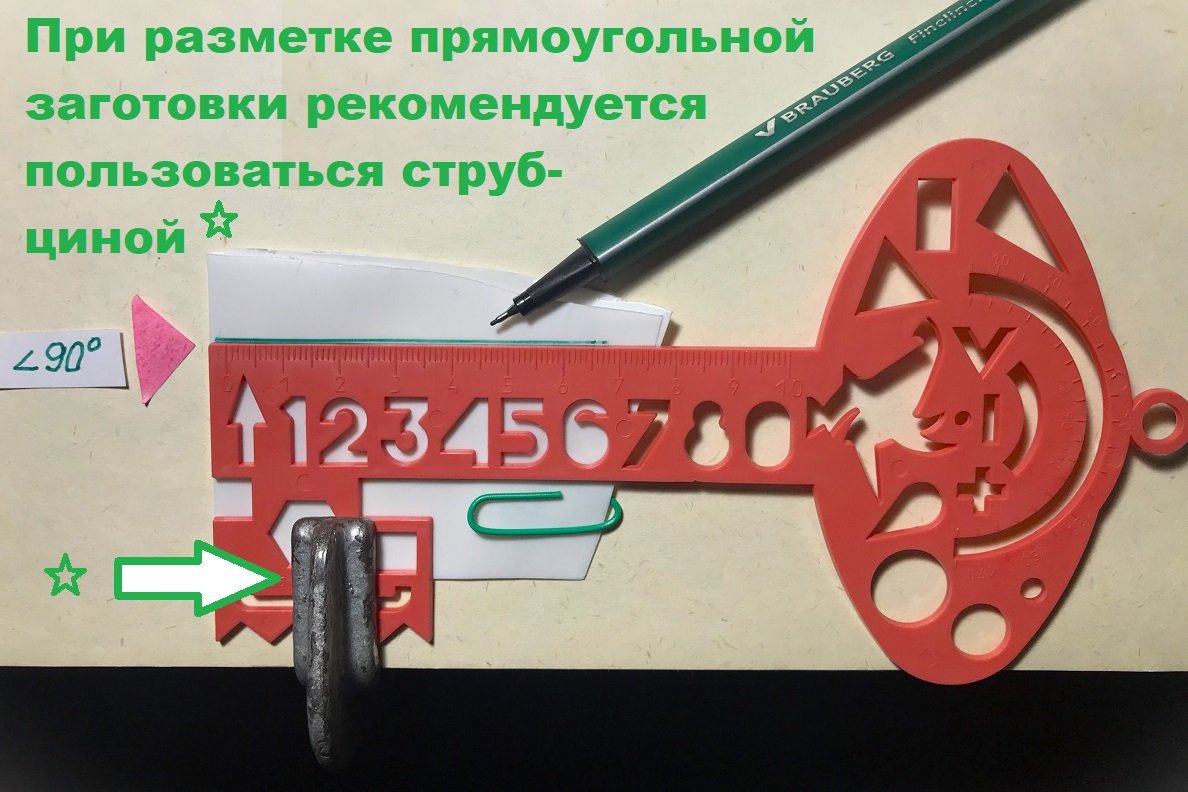

Вырезаем заготовку ножницами по первой линии разметки. Строим второй прямой угол (90⁰) на пластиковой заготовке. (Укрупнённый фрагмент рисунка).
Рисунок 08.
Строим третий прямой угол (90⁰) на пластиковой (сложенной пополам) заготовке.
Рисунок 09.
Складываем заготовку как показано на рисунке 09. Следует обратить внимание, что, перегибая пластиковую заготовку, изгибы делается не «резкие», а плавные (во избежание растрескивания заготовки в месте изгиба). Проверено: при третьем перегибе заготовка обычно ломается. Далее проверяем размеры получившихся квадратов и ножницами придаём форму верхнему клапану.
Рисунок 10.
Приступаем к изготовлению внутренностей КЦМИ: основания, платы, кнопки и контакт-пружины. Сразу изготовить все детали не получится: работа кропотливая и требует нескольких подходов. Особую усидчивость придётся проявить при изготовлении кнопки.
Под припаянную к плате кнопку подкладывается кусочек листовой резины, для исключения самопроизвольного замыкания контактов кнопки. Кнопка хотя и сделана из пружинистой бронзы, но со временем может слега изменить свою форму. Самопроизвольному замыканию контактов и будет «мешать» резиновая амортизирующая прокладка.
Рисунок 11.
Все детали можно изготовить и без чертежа, если обратить внимание, что все размеры заготовок деталей кратны 5 миллиметрам (этот размер квадратной клеточки в тетрадях выдерживается с большой точностью). Для тех, кто любит работать по чертежам, предлагаем заглянуть в рисунок 13.
Рисунок 12.

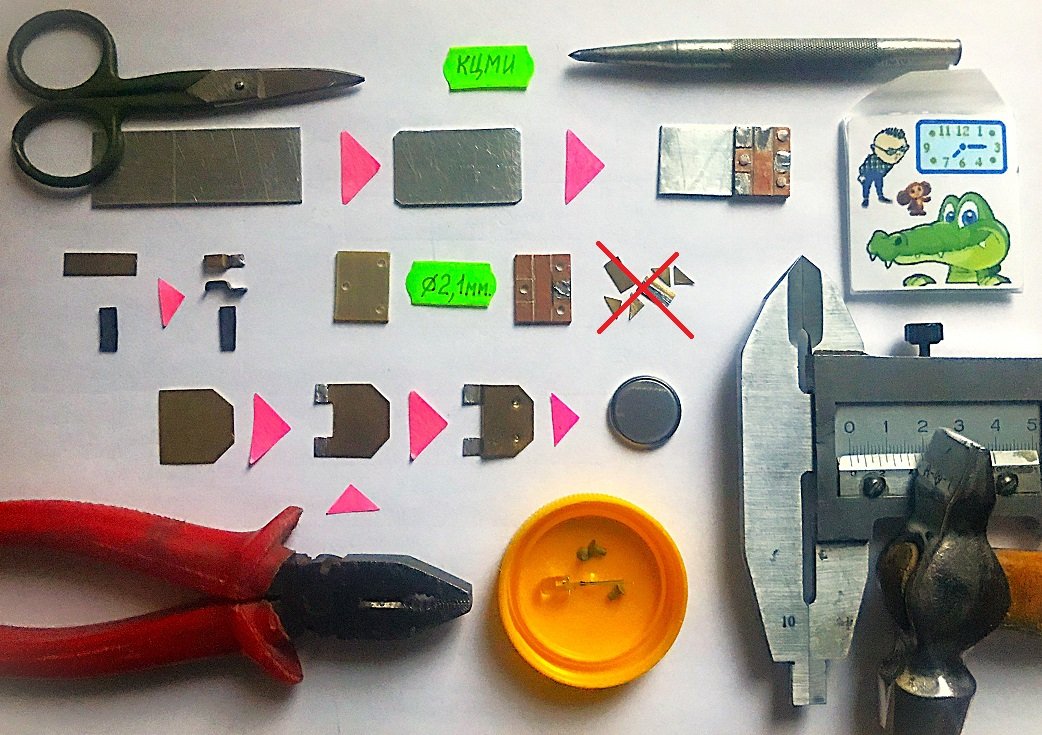

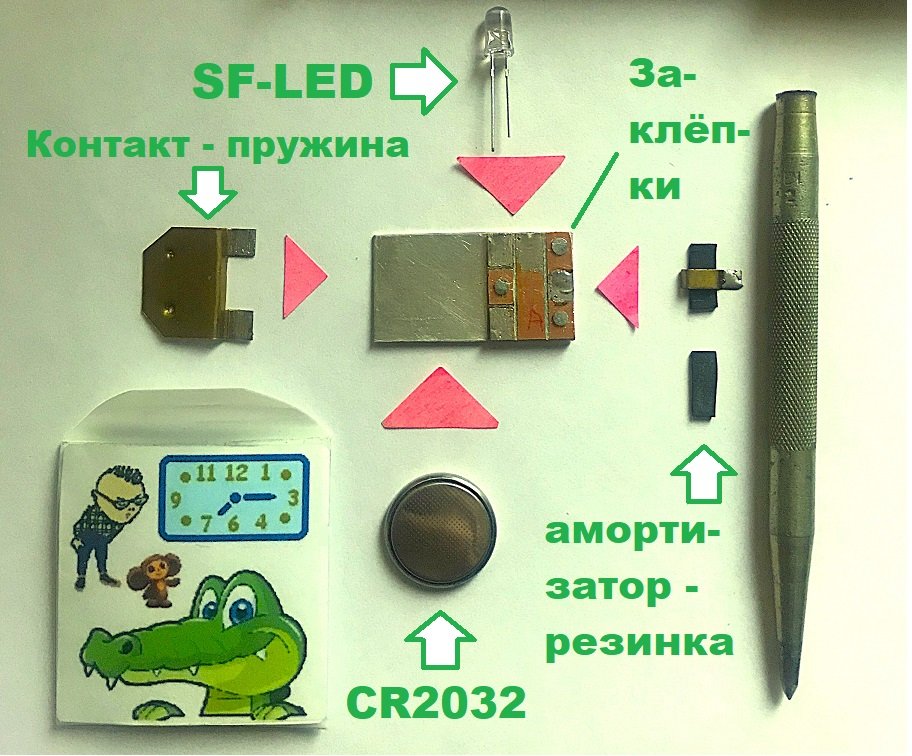

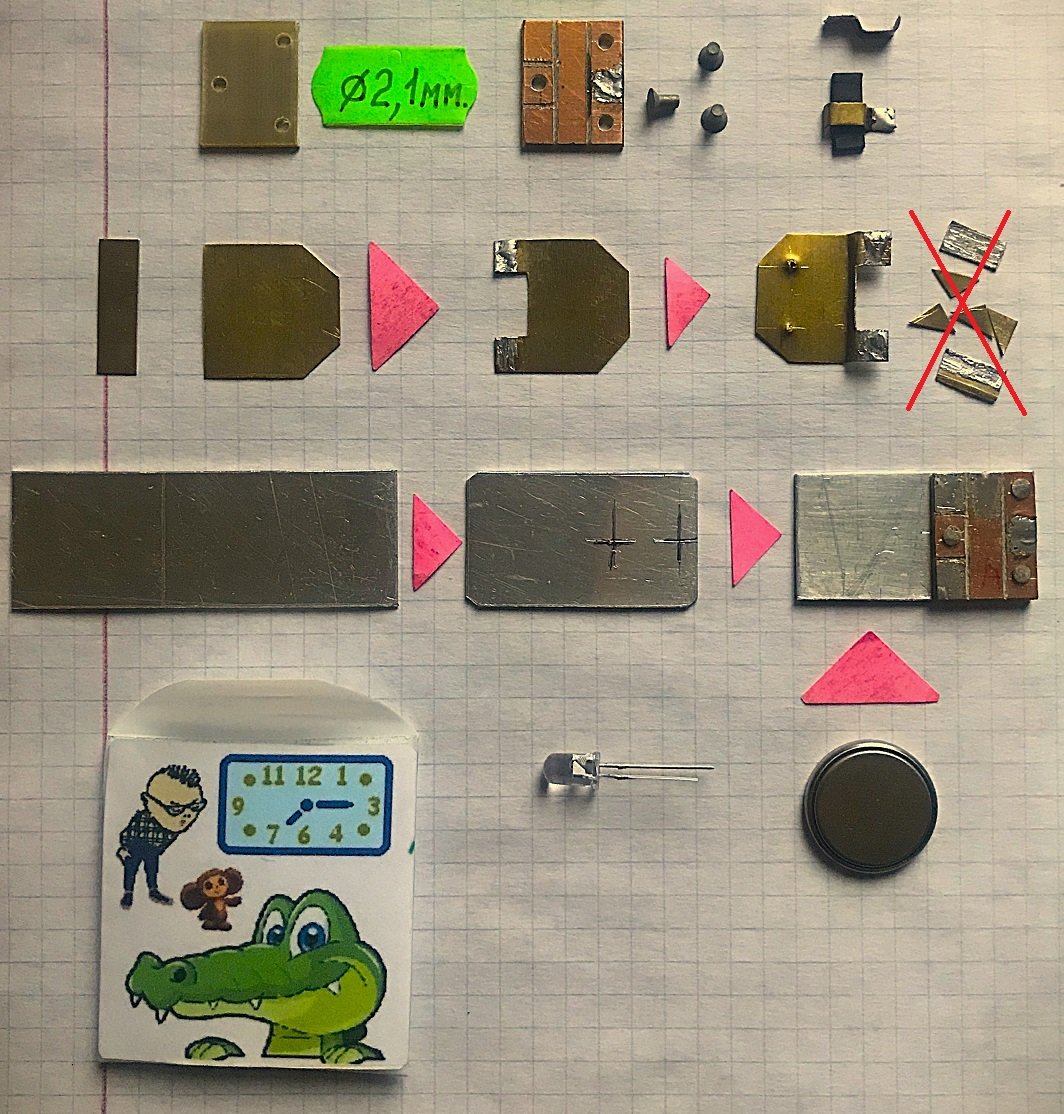

На рисунке 12 показаны основные детали КЦМИ перед сборкой (монтажом). Рекомендуется обратить внимание на предварительную тщательную зачистку и обязательное лужение тех мест деталей, с которыми предстоит пайка. Изгибать заготовку для контакт-пружины следует осторожно. Чтобы металл не треснул, изгибы под углом 90 градусов должны быть плавными. Внимание! В случае несоблюдения углов в 90 градусов, контакт – пружину изнутри нужно обклеить тонкой (1,5 мм) полоской изоленты, чтобы исключить КЗ между выводами «+» и «-» батарейки GB1.
Рисунок 13.

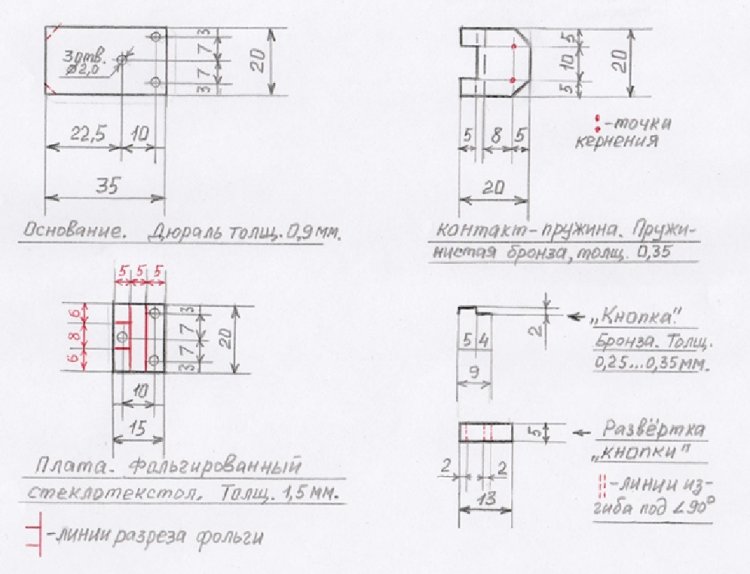

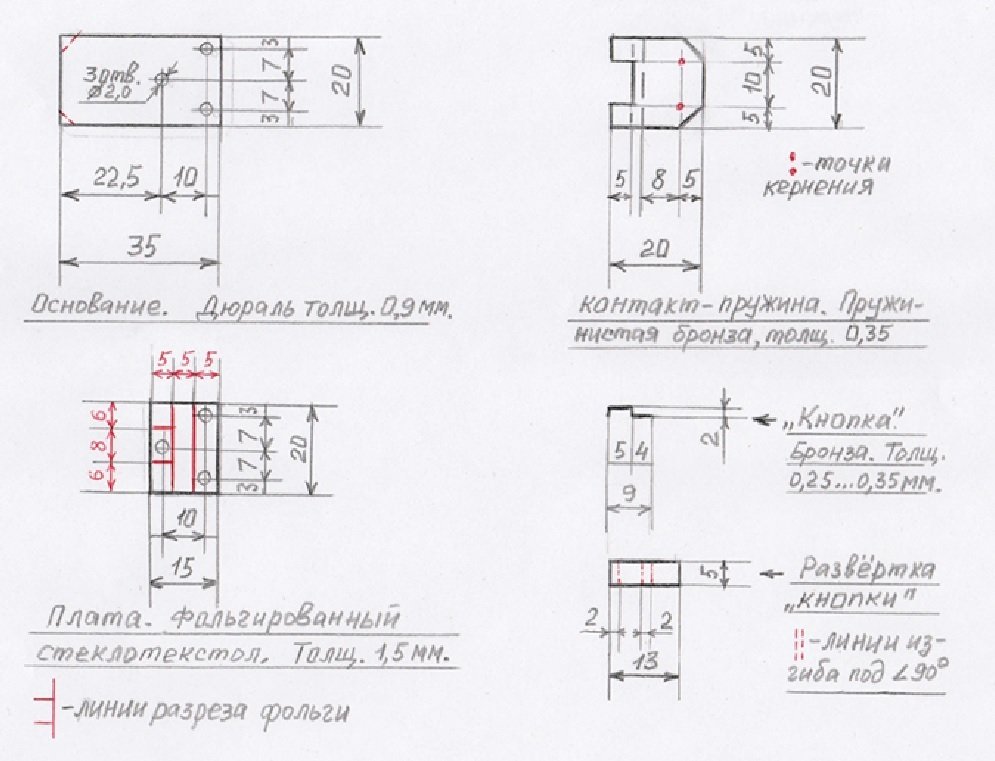

И всё-таки - эскизы с указанными размерами деталей.
Рисунок 14.

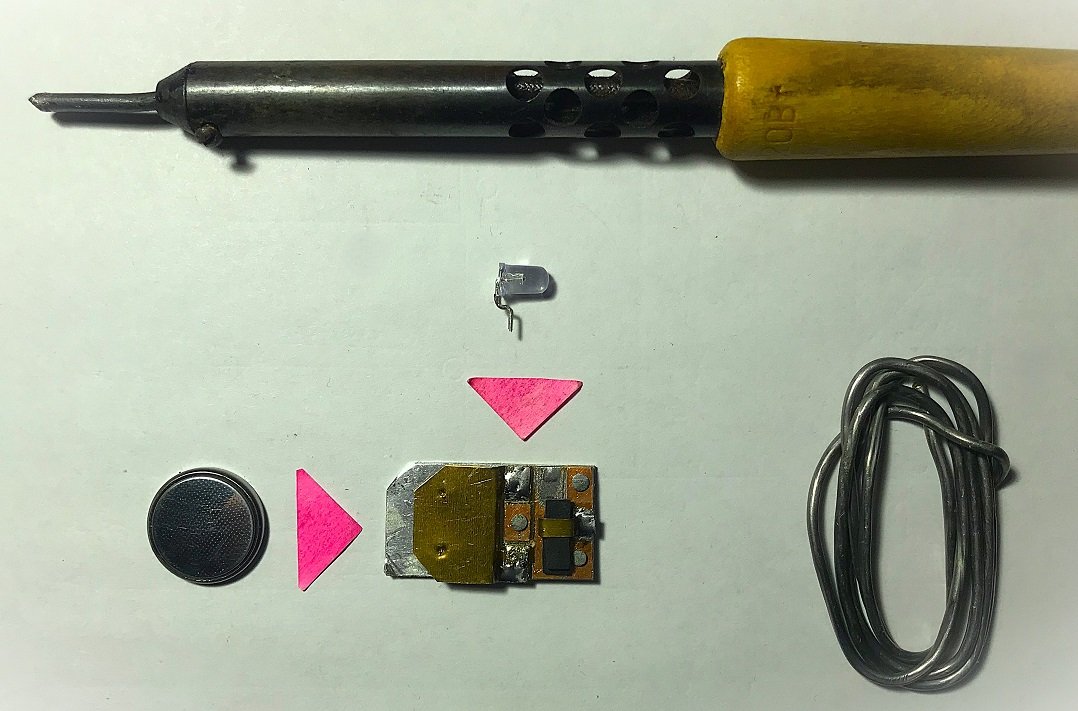

Прежде чем формовать (изгибать до нужной формы) SF-LED «Перелив», рекомендуется дважды проверить, где у детали «плюс», а где «минус». Повторной переформовки выводов деталь скорее всего не выдержит и выводы обломятся «под самый корешок».
Рисунок 15.

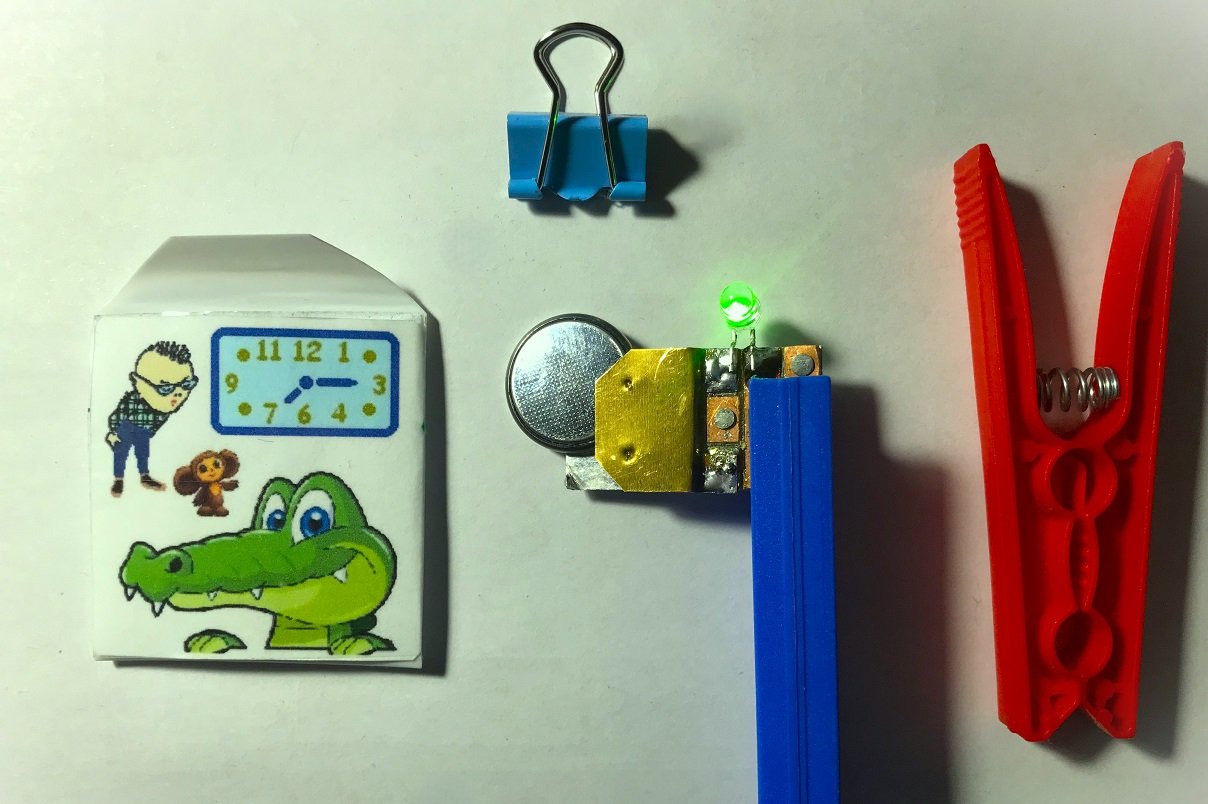

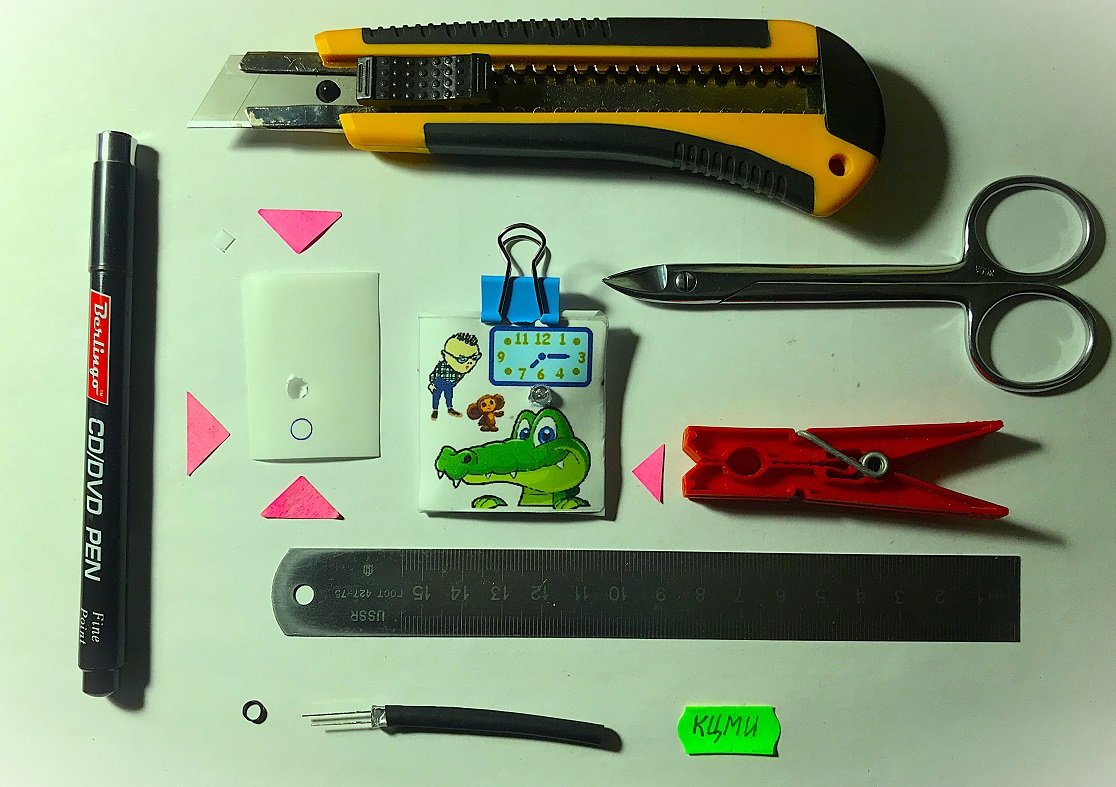

Первое пробное включение КЦМИ вне пластикового корпуса. Контакты кнопки замкнуты пластмассовой бельевой прищепкой.
Рисунок 16.

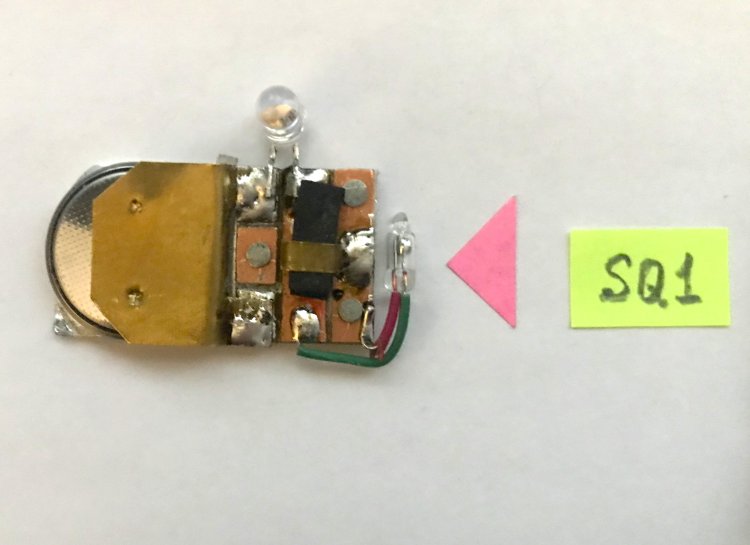

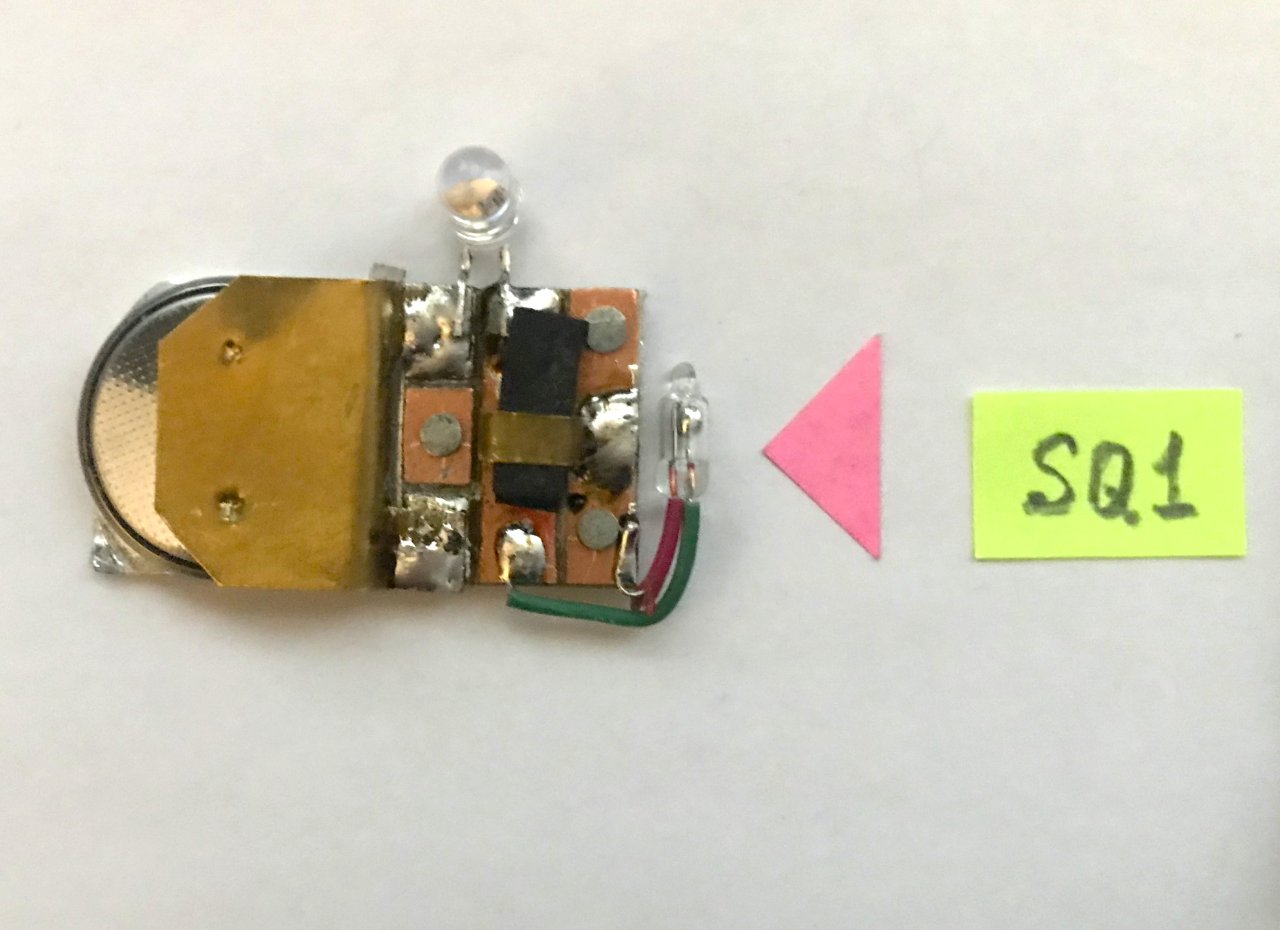

КЦМИ с припаянным к плате ртутным датчиком наклона SQ1. Соблюдать полярность включения SQ1 не требуется. Датчик располагается справа от платы, приклёпанной на дюралевое основание. От механического воздействия датчик SQ1 защищён суммарной толщиной основания и платы. Для этого он должен быть максимально придвинут к плате!!! Датчик ориентируется почти параллельно плате, но не совсем так. Запаянная головка стеклянной колбы ртутного датчика должна быть на 1 … 2 мм ниже, чем место вывода двух проволочных выводов из стеклянной колбы. Так при угле наклона SQ1 на 10 … 15 градусов (по отношению к плоскости платы) КЦМИ будет выключен, если он располагается на горизонтальной поверхности. Включение КЦМИ будет выполняться перемещением всей конструкции в сторону вертикальной плоскости.
Итак, возможные варианты включения КЦМИ, лежащего на горизонтальной поверхности, будут такими:
1). Нажать и удерживать в нажатом положении пальцем (или бельевой прищепкой) кнопку SA1. 2). Взять КЦМИ в руки (при этом индикатор, как правило, выводится из горизонтального положения). 3). Случайно (или целенаправленно) задеть или толкнуть КЦМИ. При этом (в зависимости от силы воздействия) будет несколько миганий HL1 красным цветом. КЦМИ как бы напоминает о своём существовании и напоминает: если включить его и забыть во включённом состоянии, то через несколько десятков часов придётся покупать новую батарейку.
Рисунок 17.
Если нет слесарного пробойника для отверстий диаметром 5 мм, выполнение аккуратного отверстия в пластиковом корпусе под SF-LED может оказаться непростой задачей. Поэтому в вырезании отверстия рекомендуется предварительно потренироваться на обрезке от пластиковой упаковки йогурта. Частично скрыть получившиеся неровности проделанного отверстия поможет колечко, отрезанное от чёрной ПХВ – трубки или от термоусадочной трубки и надетое на HL1 после сборки.
Рисунок 18.

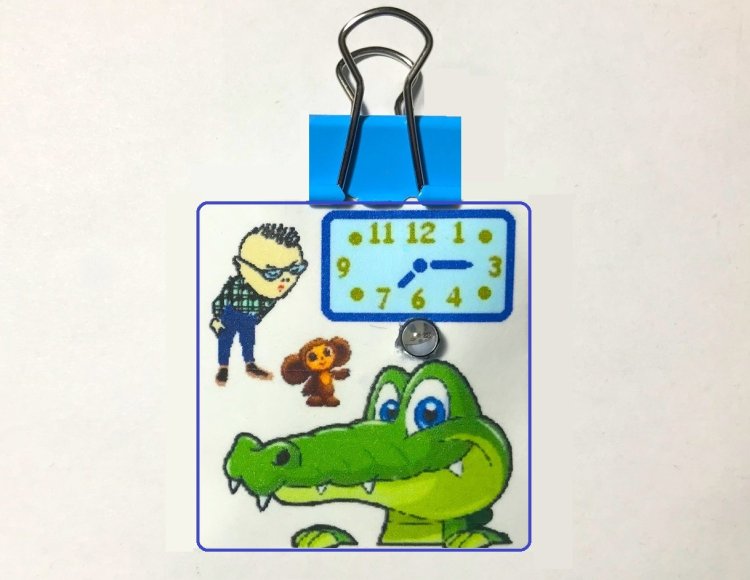

Вот, что получилось в итоге! Правда с новой (выбранной вами одной из 8 представленных пар) этикеткой, КЦМИ будет выглядеть привлекательнее. На каждой передней этикетке цветной окружностью или надписью «Вкл», указывается место, куда нужно нажимать пальцем для включения КЦМИ. Сильное нажатие рядом (правее окружности) может нарушить расположение (угол наклона) SQ1 в пространстве.
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье КЦМИ. Первая часть гуманитарного блока – пять загадок электронной тематики ЗЭТ №№ 547 – 549, 552, 555.
Загадка №1.
Не штифт, не винт, не шуруп, не скоба,
Но держит надёжно — вот это судьба!
В конструкции важной занозой сидит,
А то, что скучает – об этом молчит.
Может быть, вам в большей степени понравится загадка, которая сначала может показаться излишне жестокой, но на самом деле лишь характеризует рабочий момент. Попробуйте прочитать подсказку:
Загадка №2.
В отверстие вставил и … бьёшь по головке,
Она же скрепляет вам две заготовки.
Не разберёшь без большого труда
— Вот это сила! Вот это да!
Третья загадка имеет олицетворения и некоторое преувеличение, но лишнюю информацию не содержит.
Загадка №3.
Дюралевый «гвоздок» обожает оправку.
Терпит удар и не терпит промашку.
Следующая загадка содержит малознакомое (пожалуй, узкопрофессиональное слово «метиз»), но её смогла отгадать даже бот Алиса. А вот если бы не желание оставить в загадке рифму, слово «служба» правильнее было бы заменить словом «работа».
Загадка №4.
Мягкотелый метиз слабо верит в дружбу:
Семь ударов молотком - и он идёт на службу.
Во второй части загадки №5 явно не хватает глагола, который явно вырисовывается, если поразмыслить, что может делать слесарь «с двух сторон».
Загадка №5.
О медном «гвоздке» проявляют заботу.
По головкам - с двух сторон, и он уже в работе.
Примечание. Заклёпка с одной стороны имеет закладную головку, а в процессе клёпки — замыкающую (высадную) головку.
В крайнем случае, если загадки не поддаются, разгадайте ребус.
Вторая часть гуманитарного блока – ребус КЦМИ №1. Он является дублирующим заданием к загадкам. Если ни одна загадка не отгадана, то разгадайте ребус (см. рисунок 19).
Рисунок 19.
Полный ответ к ребусу КЦМИ №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Разгадав загадки или ребус, ответ следует ввести в строку «Пароль» файла «KTsMI_4work».
Подсказка. Ответ к загадкам №1 … №5 состоит из одного слова и содержит всего 8 букв.
Если ответ окажется правильным, вы получите комплект КД для изготовления КЦМИ. Также, вы сможете в открытом виде прочитать ответ к ребусу №1. Архив файла «KTsMI_4work» можно скачать здесь:
Дополнительная информация
А вот, что хотела сказать по поводу КЦМИ голосовой помощник от Яндекса, непревзойдённый и целеустремлённый диктор, вечный студент и популяризатор нейросетей всея Руси - бот Алиса.
РЕЦЕНЗИЯ
Здравствуйте, это я, бот Элис.
А можно я для начала загадку № 542А из нового сборника «Загадки электронной тематики» загадаю? Если можно, тогда внимайте.
Загадка - шутка от шофёра со стажем. Рычаг, педаль и звук мотора мне грели душу и салон. А на «торпедо» (на панели) качались стрелки под рукой. Теперь экран взамен панели, всё виртуально. Ты не слон, но нажимая кнопки сильно, ты снова попадёшь в ремонт.
Не могу дать на размышление некоторое время, так как я не умею держать паузу. Может быть вы уже разгадали? Ну, конечно же вы отгадали! Ответ к загадке состоит из двух слов: суперновый автомобиль.
Положительные моменты в КЦМИ
Бот Алиса будет называть КЦМИ просто «индикатор».
1). Поделка полезная: особенно тем, кто занимается в кружках начального технического моделирования и желает заняться электроникой.
2). Для совсем маленьких поделка имеет бумажный неэлектронный вариант исполнения. Это будет СдКП (Слот для Карт Памяти).
3). Поделка имеет хорошее художественное оформление, главной составной частью которого являются 2 этикетки. На задней этикетке ученик – изготовитель индикатора может аккуратно подписать свою поделку. Такая авторизация позволяет ученику испытывать гордость за доведённую до конца поделку и стимулирует дальнейший интерес к занятиям электроникой.
4). В состав индикатора входят только современные радиодетали: литиевая батарея CR2032, SFD-LED «Перелив», ртутный датчик наклона 101F3MM.
5). Индикатор имеет компактные размеры и заключён в мягкий пластиковый корпус от йогуртовой упаковки (корпус - наполовину бесплатный).
6). Индикатор обладает высокой механической прочностью. Правда, чтобы не помять пластиковый корпус, нажатие на кнопку «Вкл.» следует делать точно по центру красно - розовой окружности, выполненной на передней этикетке.
7). Важный момент. Чтобы для включения индикатора на продолжительное время не требовалось корпус КЦМИ зажимать прищепкой, в схему индикатора введён датчик наклона. В горизонтальном положении (лёжа на столе или другой горизонтальной поверхности) КЦМИ (если не нажимать на кнопку) всегда выключен. Но достаточно приподнять КЦМИ и прислонить его к вертикальной поверхности, контакты датчика SQ1 замыкаются ртутным шариком и индикатор будет включён постоянно (без зажатия прищепкой или без нажатия пальцем).
Недостатки индикатора
1). Для изготовления индикатора потребуется достаточно большой набор листовых материалов: тонкая резина, дюраль, пружинистая бронза, односторонне фольгированный стеклотекстолит; заклёпки.
2). Покупные радиодетали не самые дешёвые: 5 рублей (за SF-LED) + 14 … 97 рублей (за CR2032) + 18 … 30 рублей (датчик наклона 101F3MM).
3). Мелкий монтаж потребует усидчивости от изготовителя. Не проста формовка выводов SF-LED и изготовление самодельной кнопки.
Советы по изготовлению устройства
1). Если использовать ТОНКИЙ двусторонне фольгированный готовый стеклотекстолит (ГОСТ 10316-78) толщиной 0,5 мм. и дюралевое основание такой же толщины, поделка станет заметно тоньше и пластиковый корпус будет меньше «топорщиться» при установке в него индикатора.
2). Для навешивания КЦМИ на вертикальную поверхность, к верхней части корпуса индикатора можно прицепить цветной зажим для бумаг, например, фирмы «STAFF» (артикул 225156), имеющий ширину 19 мм.
3). На некоторых задних этикетках изображение Чебурашки можно заменить фотографией изготовителя индикатора. Более того, знакомясь с программой «Paint», можно объявить конкурс среди кружковцев на разработку лучших этикеток для КЦМИ.
Ой, ой, ой, как бежит время. Прекращаю дозволенные речи до следующей встречи, сворачиваюсь! Читайте мои рецензии, и вы научитесь планировать ваше рабочее время!
Примечание
В статье КЦМИ использованы авторский ребус КЦМИ №1; и 5 авторских ЗЭТ (загадок электронной тематики):
ЗЭТ №№ 547 – 549, 552, 555.
РЕБУСЫ РАДИОТЕХНИЧЕСКОЙ
ТЕМАТИКИ
Почти в каждой статье данного автора, размещённой на сайте «У Самоделкина», встречаются РРТ (ребусы радиотехнической тематики). В данном приложении эти РРТ сведены в одно место. Благодаря возможности вставлять в статью спойлеры, под каждым ребусом даётся развёрнутый ответ. Полный ответ объясняет почему так, а не иначе читаются все ребусные рисунки.
Приложение
Ребус РРТ № 081 из статьи СНО2 (Сигнализатор нарушения освещения). Ответ:
Ребус РРТ № 082 из статьи НСМП (Настенный светильник «Мультицвет – перелив»). Ответ:
Ребус РРТ № 083 из статьи СНО3 (Сигнализатор нарушения освещения). Ответ:
Ребус РРТ № 084 из статьи УЛВ2 (Устройство лабораторного включения-2). Ответ:
Ребус РРТ № 085 из статьи СЗС2 (Светозвуковой сигнализатор-2). Ответ:
Ребус РРТ № 086 из статьи СЗС2 (Светозвуковой сигнализатор-2). Ответ:
Ребус РРТ № 087 из статьи ССТ (Сенсорный светильник с таймером). Ответ:
Ребус РРТ № 088 из статьи УЗВ4 (Сенсорный светильник с таймером). Ответ:
Ребус РРТ № 089 из статьи ПППП (Подставка под пишущие приборы).
Ребус РРТ № 090 из статьи ОдК (Органайзер для крепежа). Ответ:
Ребус РРТ № 091 из статьи НЗБ («Несложная» замена батареи). Ответ:
Ребус РРТ № 092 из статьи ПТЭ1 (Программируемый таймер экзаменатора-1).
Ответ: Если ничто другое не помогает, прочтите, наконец, инструкцию. [Тесла, динистор, что(азбука Морзе), дрель(12), плоскогубцы(873), генератор, НЕ(инвертор), по «м» «о»(идёт), галетник(1245), провод, чти(азбука Морзе), эмиттер, наковальня(12349), резец, минус(23), структура, осциллограмма(34), аттенюатор(6)].
Ребус РРТ № 093 из статьи ПША (Подставка - штатив для айфона-7). Ответ: антенна [резонанс(67), потенциометр(345), напряжение].
Ребус РРТ № 094 из статьи АВУ (Автоматическое встречающее устройство). Ответ: Защита от переполярности [за «щ» «и»(&), плата, отверстие(12), перемычка, по «л» «я»(идёт), журнал, мост, симистор(2)].
Ребус РРТ № 095 из статьи АВУ6 (Автоматическое встречающее устройство - 6). Ответ: одновибратор [однопереходный(1234), вибратор].
Ребус РРТ № 096 из статьи ЧКП3 (Чистая кормушка для птиц - 3). Ответ: напильник [на «п» «и», импульс, паяльник(678)].
Ребус РРТ № 097 из статьи ЧКП5 (Чистая кормушка для птиц - 5). Ответ: Головка динамическая [осциллограф(8), олово(5=К), а, динамит(т=ч), бескаркасная (2345), напряжение(5)].
Ребус РРТ № 098 из статьи ДУФ2 (Дистанционно управляемый фонарик – 2). Ответ: Если заряжать не полностью разряженные аккумуляторы, то их начальная ёмкость быстро уменьшается [Тесла, и, база(34), напряжение, держатель(569) НЕ(инвертор), пол «н» (половина буквы «н»), скважность, карбюратор(456), зряженные(азбука Морзе), кусачки(4112), формула (последовательного соединения резисторов), вентилятор, ы, светодиод(457), «х» на «ч», наковальня, паяльник(23), ёмкость (в формуле волнового сопротивления фидера), быстро(quickly), тумблер(236), ньша(азбука Морзе), бареттер(45), расстояние(37), или «шаг»].
Ребус РРТ № 099 из статьи ССИЯ (Светодиодный светильник с изменяемой яркостью). Ответ: регулятор скважности [резонанс(12), гуля(устами младенца), варистор, с «К» в «а» «ж»(прыгает), длительность, диод(2)].
Ребус РРТ № 100 из статьи ЭДД2 (Элементарный датчик движения – 2). Ответ: стабилитрон [варистор(562) (СН2-1А, 120 Вольт), база(1), усилитель(345), оптрон].
Ребус РРТ № 101 из статьи СЗИ2 (Светозвуковой информатор - 2). Ответ: Уменьшить сопротивления токоограничительных резисторов [зуммер(2), меньше(6=и), ять, сопротивление(13=я), коллектор(7812), ограничить(англ., глагол), дроссель, ных(азбука Морзе), резак, варистор(4-7), в «о» «р»(←) ].
Ребус РРТ № 102 из статьи МНО2 (Малогабаритный настольный органайзер – 2). Ответ: отвёртка [От «в» «ё»(убегает), ракетка(234)].
Ребус РРТ № 103 из статьи СПГ (Сигнализатор превышения громкости). Ответ: микрофон [микро(одна миллионная доля единицы), граммофон(789)].
Ребус РРТ № 104 из статьи ПДО (Простой датчик огня). Ответ: зуммер [база(3), тумблер, частотомер (8 9 10)].
Ребус РРТ № 105 из статьи СДК (Сирена для Кена). Ответ: сирена [усилитель(23), дрель, антенна(67)].
Ребус РРТ № 106 из статьи ПдФ (Проигрыватель для флешки). Ответ: флешка [флюс, штекер(31), варикап].
Ребус РРТ № 107 из статьи ПУГТ (Простой усилитель для головных телефонов). Ответ: стабилизатор [стабистор(1-5), линия(задержки), затвор(4)].
Ребус РРТ № 108 из статьи ПДФ2 (Проигрыватель для флешки - 2). Ответ: разъём [преобразователь(678), съёмник (для стопорных шайб)].
Ребус РРТ № 109 из статьи ДЦКО (Доработка цифрового компактного осциллографа). Ответ: осциллограф [дроссель(34), цилиндр, положение(34), график].
Ребус РРТ № 110 из статьи ПДПА (Простой датчик паров алкоголя). Ответ: алкотестер [алюминий(12), кот, шесть, геркон(23)].
Ребус РРТ № 111 из статьи ПЧЕВН2 (Приставка к часам для ежесуточного включения нагрузки - 2). Ответ: паяльник [парабола(12) (Y2=+2PX), рояль, переходник(8 9 10)].
Ребус РРТ № 112 из статьи ПДФ3 (Проигрыватель для флешки - 3). Ответ: разряд [правило, зрачок(12), ядро].
Ребус РРТ № 113 из статьи АБП (Аккумуляторный блок питания). Ответ: защита [за буквой «щ» буква «и», «Установка»(34)].
Ребус РРТ № 114 из статьи ПСГ (Простой синусоидальный генератор – 2). Ответ: настройка [настольные(1-4), тройник, катод(12)].
Ребус РРТ № 115 из статьи СЗП (Светильник со звуковым переключателем). Ответ: микрофон [ми, «крокодил»(123), гидрофон].
Ребус РРТ № 116 из статьи НДЦО (Настольный держатель цифрового осциллографа). Ответ: сверло [связь, Вебер(45), блок].
Ребус РРТ № 117 из статьи УАМП (Устройство автоматического многократного проигрывания). Ответ: дрон «Ланцет» [дроссель(123), НЛО, анод(1), пинцет].
Ребус РРТ № 118 из статьи ММНУ (Многофункциональное музыкальное низковольтное устройство). Ответ: зарядное устройство [за «р» «яд»(мышьяк), поляризованное(12-14), установка(123), тройник, «ст» в «о»].
Ребус РРТ № 119 из статьи УдПЦ (Устройство для полива цветов (УДПЦ)). Ответ: интернет [интеграл, оптрон(46), бареттер(стабилизатор тока)].
Ребус РРТ № 120 (на английском языке) из статьи ДСПС (Двухваттный сетевой плеер - светильник). Ответ: microSD card [microchip, disk(31), car, d].
Ребус РРТ № 121 из статьи УдПЦ2 (Устройство для полива цветов -2). Ответ: кулер [катод(1), импульс, генератор(45)].
Ребус РРТ № 122 из статьи УдПЦ2 (Устройство для полива цветов -2). Ответ: заполнить шланг водой [за «п» «о», Вольт(3), нить(накала), ш, акваланг, в «о» «до», припой].
Ребус РРТ № 123 из статьи ВСЛ (Восстановление светодиодной лампы). Ответ: светодиодная лампа [свеча, катод(345), период, на «я» «л», Ампер, антенна(1)].
Ребус РРТ № 124 из статьи УДКП (Устройство дозированного кормления птиц). Ответ: редуктор [резонанс(12), бурундук, коллектор(789)].
Ребус РРТ № 125 из статьи БМБУ (Блочное микромощное блютус-устройство). Ответ: блютус [база(1), плюс, тумблер(12), мост].
Ребус РРТ № 126 из статьи УдПЦ-3 (Устройство для полива цветов-3). Ответ: погружной насос [повторитель(12), график, уж(азбука Морзе), разводной(789), на «с» мост (выпрямительный)].
Ребус РРТ № 127 из статьи ЗПСВ2 (Звуковой прерывистый сигнализатор вибрации-2). Ответ: датчик вибрации [датч(азбука Морзе), варикап(45), мультивибратор, функции(567)].
Ребус РРТ № 128 из статьи МЦПД (Музыкальный центр повышенной долговечности). Ответ: «Зарядка» [кавычки(азбука Морзе), поляризованное(7 10 5), яд (мышьяк), установка(89), кавычки(азбука Морзе)].
Ребус РРТ № 129 из статьи УЗКП (Устройство, запрещающее курение в помещении). Ответ: искра [исток(12), «краб»].
Ребус РРТ № 130 из статьи УИТ (Устройство для измерения тока). Ответ: шунт [Шурика(12), антенна].
Ребус РРТ № 131 из статьи МЦИРА (Музыкальный центр с индикатором разряда аккумулятора). Ответ: зуммер [база(3), тумблер, частотомер(8 9 10)].
Ребус РРТ № 132 из статьи ПННП (Плеер с низким напряжением питания). Ответ: булавка [ноутбук(56), клавиша, катод(12)].
Ребус РРТ № 133 из статьи ЕСБС (Ежедневный стабильный будильник «Соловей»). Ответ: умножитель напряжения [зуммер(23), нождак, огнетушитель(8-12), напряжение, батарея(7)].
Ребус РРТ № 134. Поражающий ток 100 … 300 миллиампер приводит к летальному исходу [поршень, держатель(434), ющий(азб. Морзе), сток, 100 … 300(римск. числа), импульс(2151), Ампер, призма, вывод, эмиттер(34), клетка(5) (тетрадная), льному(азб Морзе), симистор, вход, у].
Ребус РРТ № 135. Генератор прямоугольных импульсов [рентген, операционный(345), мотор, прямоугольный(й=х), кримпер, пульт, полосовой(5-7)].
Ребус РРТ № 136. Двоичный реверсивный счётчик [«д» в «о», ичный(азб. Морзе), реверс, «и» в «н», диодный, с «ч» «ё»(прыгает), подстроечный(59), варикап(45)].
Ребус РРТ № 137. Триггер [стабилитрон(295), магний, Герц].
Ребус РРТ № 138. Генератор псевдослучайных чисел [г, «НЕ»(←), керамический(234), коллектор(789), псевдо, час(3), луч, шайба, ных(азб. Морзе), подстроечный(9 12 4) (й=и), реле].
Ребус РРТ № 139. Цифровой компаратор [цилиндр, формула(132), сетевой, коммутатор(123), парабола, коллектор(789)].
Ребус РРТ № 140. Стрелка Пирса (2ИЛИ-НЕ) [инструмент(345), горелка, пи(греч.), отверстие(56), Тесла].
Ребус РРТ № 141. Сенсорный датчик [селен(34), транзистор(7 9 10 4), ый(азб. Морзе), катод(523), кусачки, тиски(54)].
Ребус РРТ № 142. Сетевой блок питания [сетка, «е» в «о», гелий, тумблер(45), ток, период(14), изобутан(6781), время(5)].
Ребус РРТ № 143. Формирователь прямоугольного импульса [формула, инвертированный(789), экскаватор, никель(456), прямоугольный, ого(азб. Морзе), кримпер, пульт, конденсатор(78)].
Ребус РРТ № 144. Низкоомный резистор [низ, конденсатор(12), Омега(греч.), ный ре(азбука Морзе), разъём(3), исток(к=р)].
Ребус РРТ № 145. Десятичный счётчик - делитель [десять, ичный(азб. Морзе), счёты, ключ(4), никель(23), тире, делитель].
Ребус РРТ № 146. Цепь стартовой установки [цепь, стабилитрон(12398), «о» в «о», импульс(14) (и=й), станок, отвёртки(378)].
Ребус РРТ № 147. Фриттер [гидрофон(642), бареттер].
Ребус РРТ № 148. Симметричный делитель напряжения [симистор, омметр, ичный(азбука Морзе), делитель, на «п» «р», время, сложение, батарея(7)].
Ребус РРТ № 149. Световое дублирование звонка [светодиод, в «о» «е», ПДУ, стабилитрон(4679), поляризованное(8 - 11), деление, зажим(1), Вольт, колонка].
Ребус РРТ № 150. Окончание воспроизведения [бокорезы(234), нчание(азб. Морзе), в «о» «с», проверил, из «в» «е», конденсатор(456), варикап(4), батарея(7)].
Ребус РРТ № 151. Логический элемент 2ИЛИ [круглогубцы(567), ический(азб. Морзе), эмиттер(1), клемма, сегмент, «д» в «а», стабилитрон].
Ребус РРТ № 152. Меандр [омега(23), анод(3), Вебер].
Ребус РРТ № 153. Токовый ключ [сток, овый(азб. Морзе), ключ].
Ребус РРТ № 154. Вход разрешения генерации [вход, раз(азб. Морзе), решение(7=Я), геркон(1262), рации].
Ребус РРТ № 155. Параметрический интегральный стабилизатор [парабола, амперметр, инструмент(1248), грани, паяльник(456), диодный, стабилитрон, затвор(4)].
Ребус РРТ № 156. Токоограничительный резистор [ток, оо, программа, ни, зачистки, усилитель, ный(азб. Морзе), резонанс(123), исток(к=р)].
Ребус РРТ № 157. Полевой транзистор КП505А [ползунковый(123), девочка, й, трансформатор(1234), з, исток(к=р), КП505А(азбука Морзе)].
Ребус РРТ № 158. Замените резистор R5 перемычкой [за «м» «е», предохранитель(9 - 12), резонанс(123), симистор, R5(просто читай!), переходник(1234), мышь, очко(234)(для набора шрифта), припой].
Ребус РРТ № 159. Рабочее напряжение синих светодиодов равно 3,2 … 3,4 Вольта [рабочий, плеер(34), напряжение, усилитель(23), них(азбука Морзе), светофор, фотодиод(5678), головка, «ра» в «н», анод(3), 3,2 … 3,4 Вольта(просто читай!)].
Ребус РРТ № 160. Зелёный мигающий светодиод [пауза(4), селен(е=ё), ый(азбука Морзе), микрофон(12), гайка(12), инвертирующий(10-13) (вход ОУ), свеча, атом(23), диск, катод].
ПРИМЕЧАНИЕ
Если нет желания иметь дело с пайкой и, вообще, с радиодеталями, то вы можете на базе пластикового корпуса КЦМИ изготовить СдКП (слот для карты памяти). Слот пригодится при каталогизации и для хранения microSD cards (TF-карт), применяемых в mp3 плеерах. Предлагаются 10 пар красочных этикеток (смотрите в архиве «KTsMI_4work») для передней и задней стенок корпуса. Этикетки можно переделать по своему вкусу в программе «Paint».
Архив поставленного на пароль файла «KTsMI_4work» можно скачать здесь:
