Здравствуйте, уважаемые посетители сайта "В гостях у Самоделкина!
Сегодня я хочу рассказать вам о том, как я сделал очень мощный переносной фонарь.
Начну по порядку.
В предыдущих публикациях я неоднократно упоминал о том, что мы с друзьями иногда выезжаем с палатками в лес "на природу".
конечно, сейчас фонарик есть в каждом телефоне. Кроме того, существует множество переносных фонарей, как лёгких, так и мощных. Но, кроме этого, очень нужен в таких условиях и так называемый, фонарь-прожектор. В отличии от обычных мощных фонарей, он освещает не только далеко, но и широко! И очень удобно после посиделок у костра, когда уже все разбредаются по палатками, осветить всю зону, чтобы проверить, не осталось ли чего, что может, к примеру, намокнуть, в случае ночного дождя. Или, к примеру, если нужно найти что-то в темноте, это удобней делать, когда ты осветил всю зону поиска, а не шаришь по ней лучом.

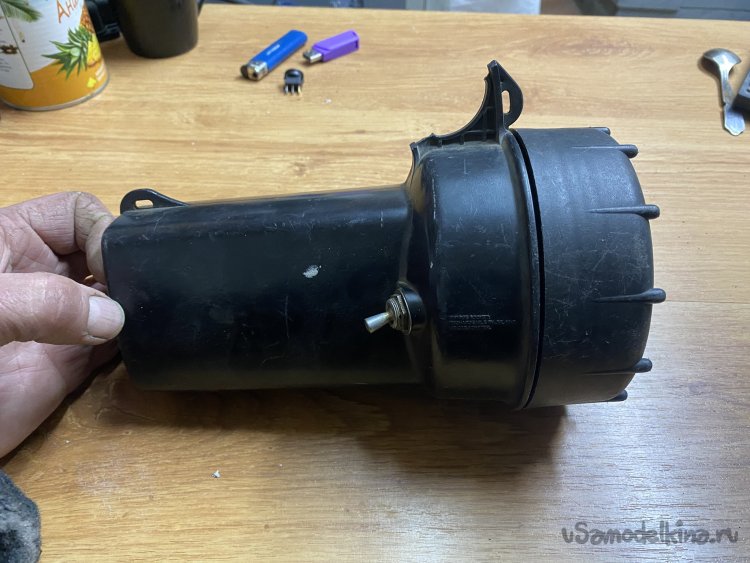

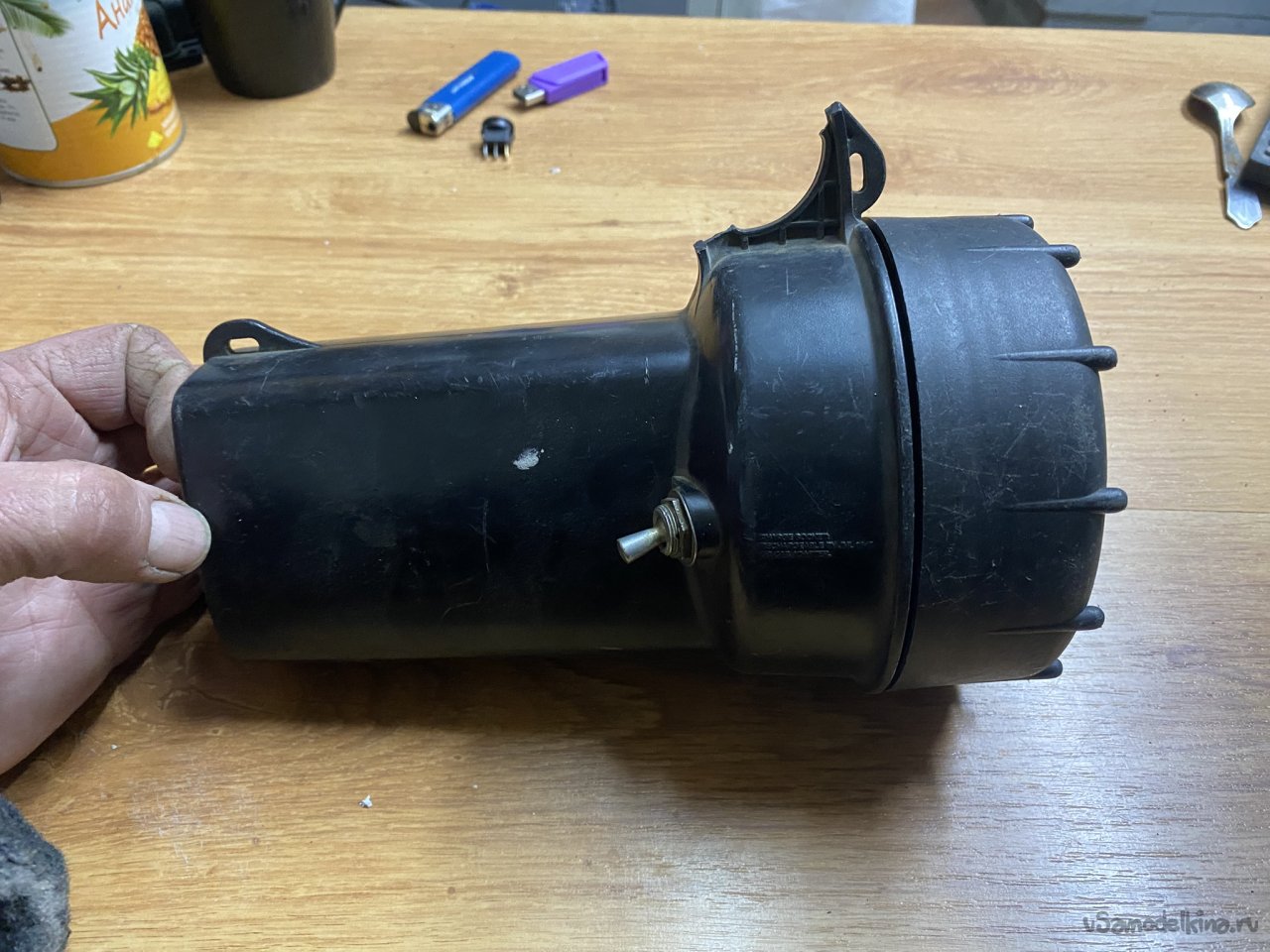

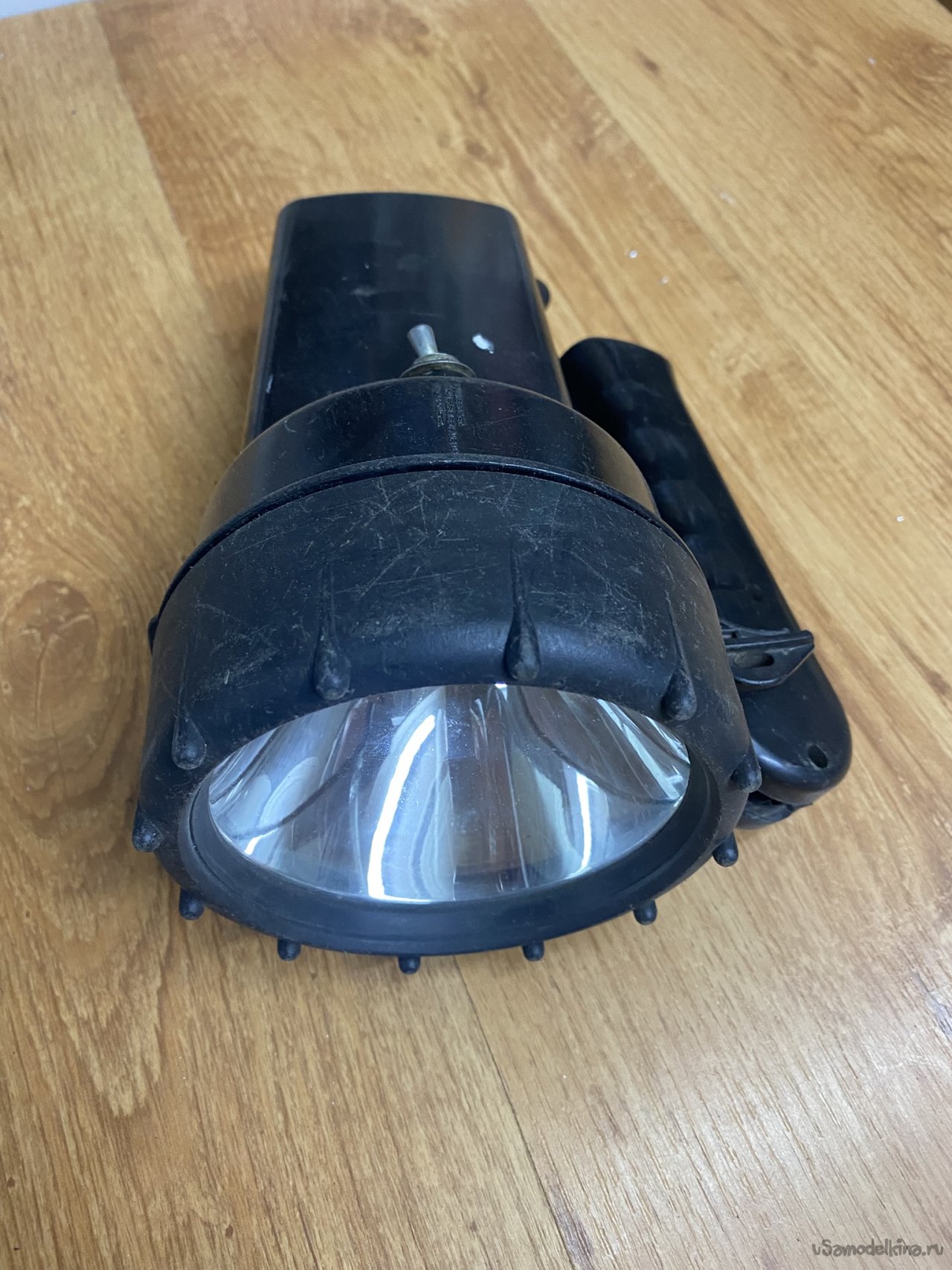

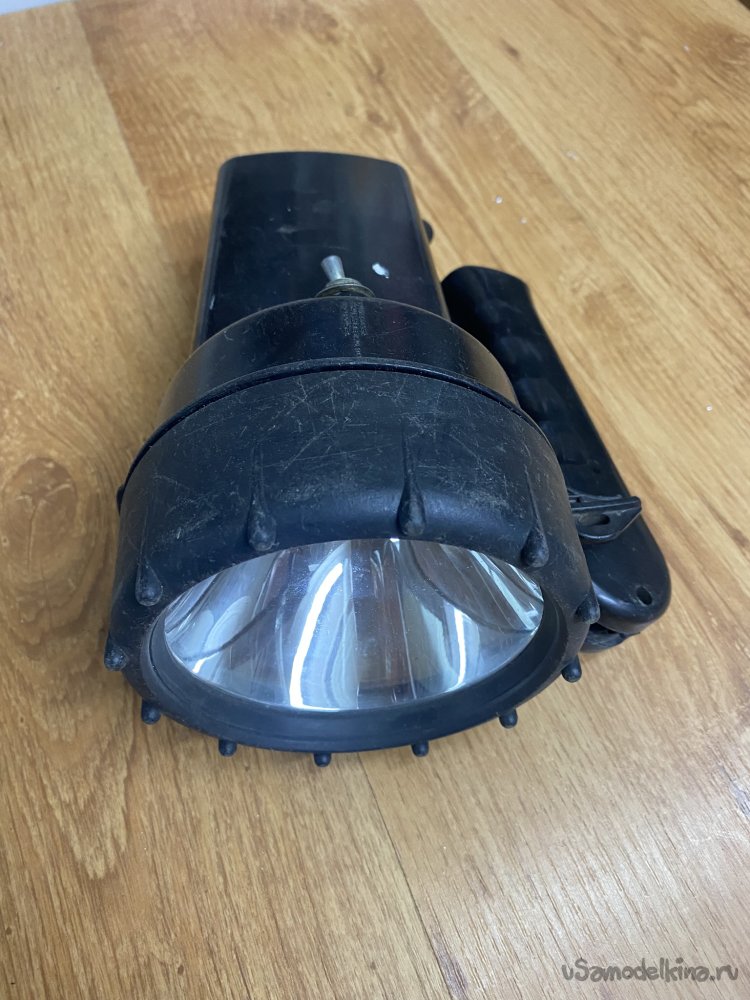

Долгие годы для этой цели мне служил старый аккумуляторный фонарь-прожектор с шестивольтовой батареей и галогеновой лампой. К сожалению, у меня не осталось его фотографий, когда он был ещё новым. Но, в последнее время, он уже выглядел плачевно. Отломлена рукоятка. Галогеновая лампа сгорела и была давно заменена на десятиваттный светодиод. Родной выключатель тоже приказал долго жить и был заменён тумблером:
Аккумулятор тоже уже держал очень слабо (даже с диодом вместо лампы).
А в последнюю нашу поездку он вообще не включился...
И вот, пришла зима. Появилось вечерами время. Я решил его отремонтировать...

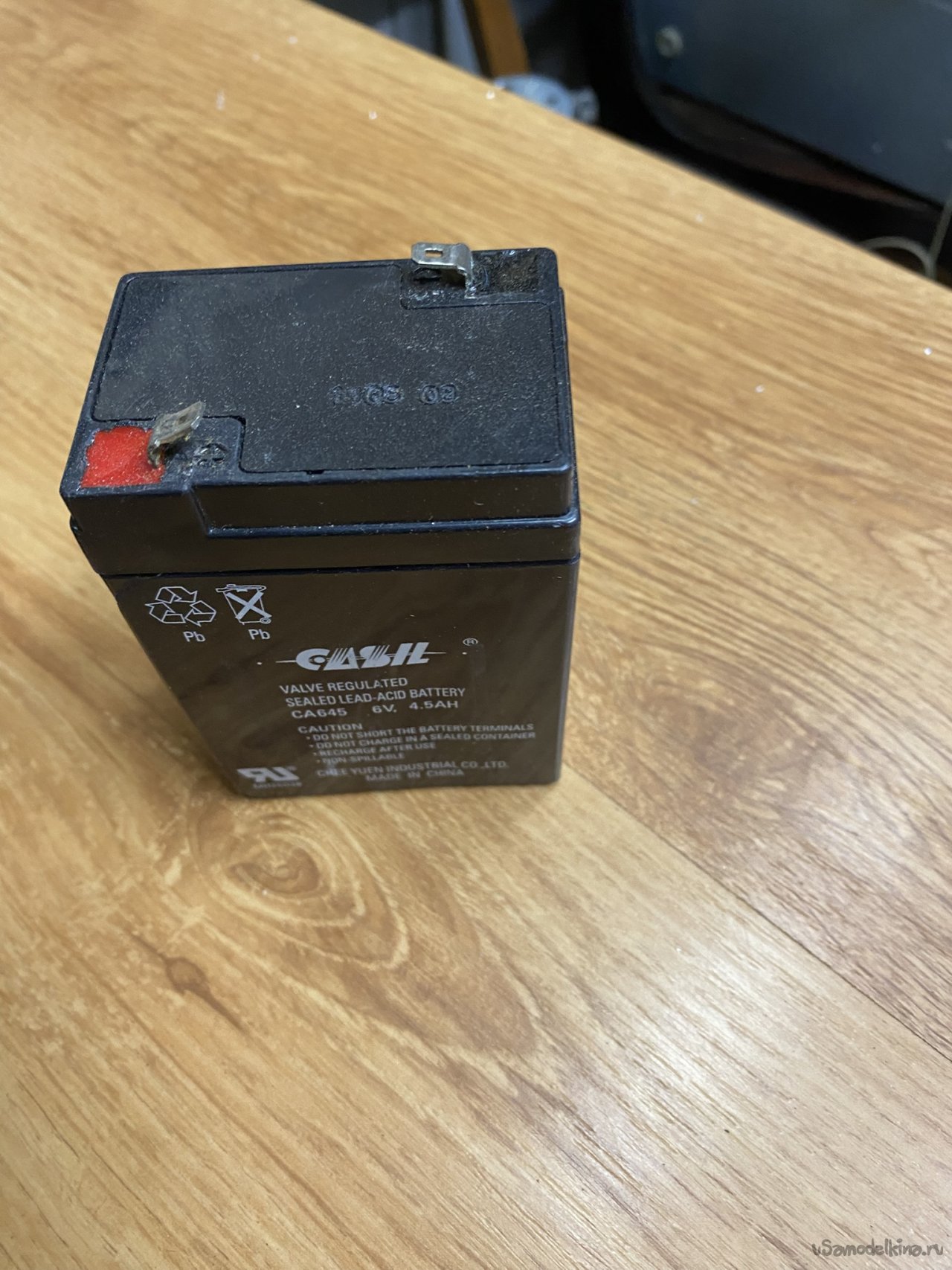

В процессе выяснилось, что аккумулятор "погиб" полностью.
Покупать новый, такой-же, я не посчитал нужным, и просто решил переделать питание фонаря на аккумуляторы 18650, благо, места внутри достаточно....

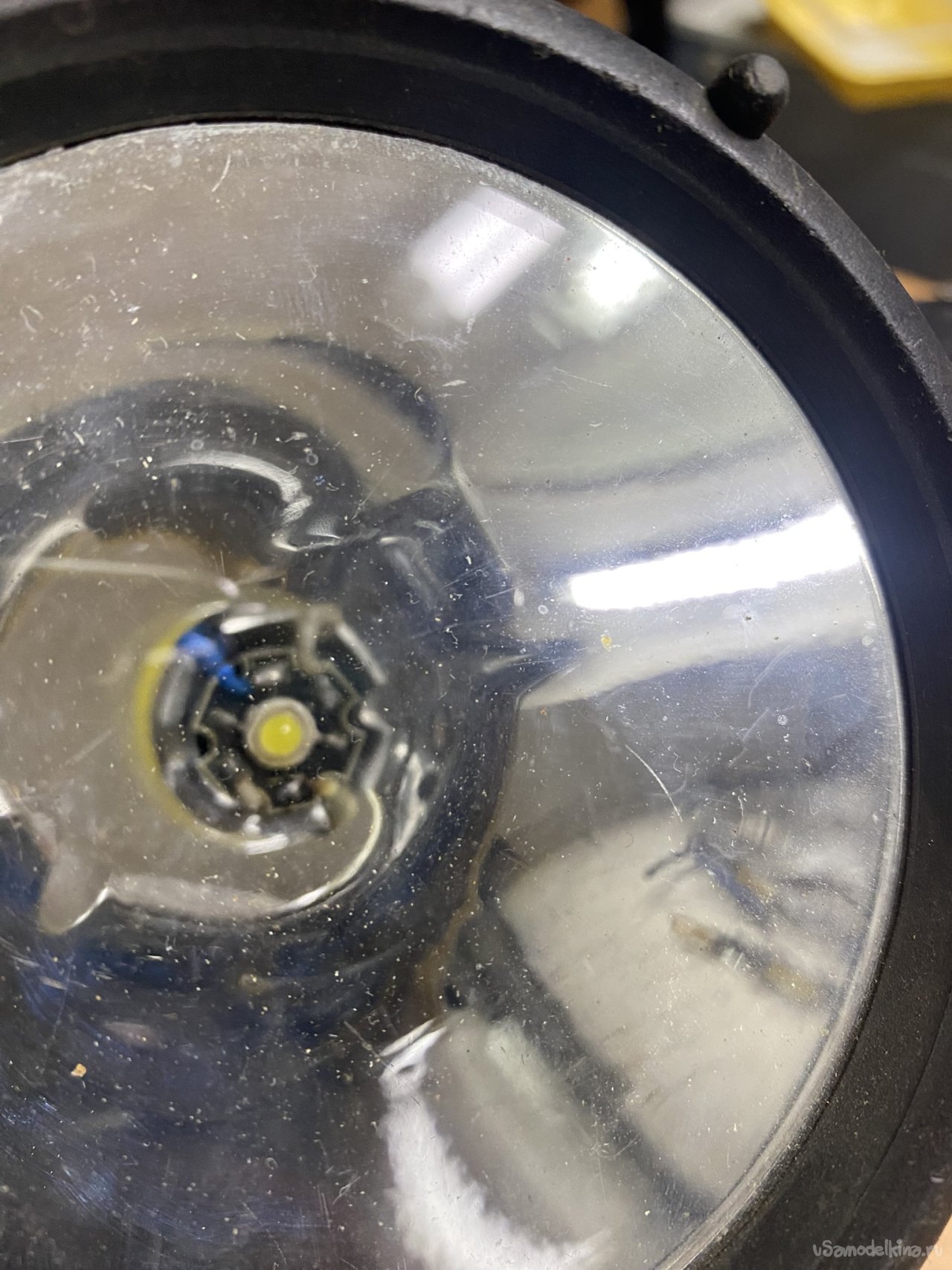

Но тут выяснилось, что диод тоже не исправен!!.. Даже не знаю, как я не заметил момента, когда он сгорел. Но, факт есть факт - диод на выброс...

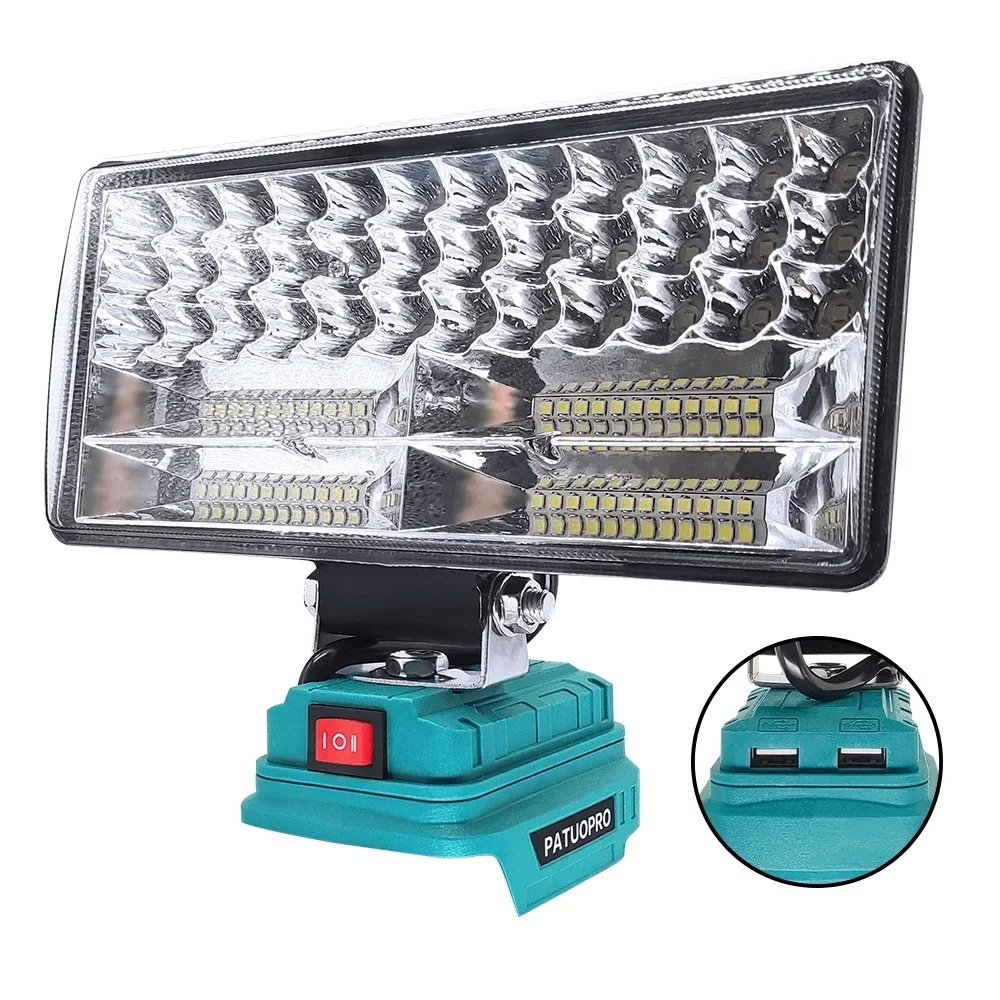

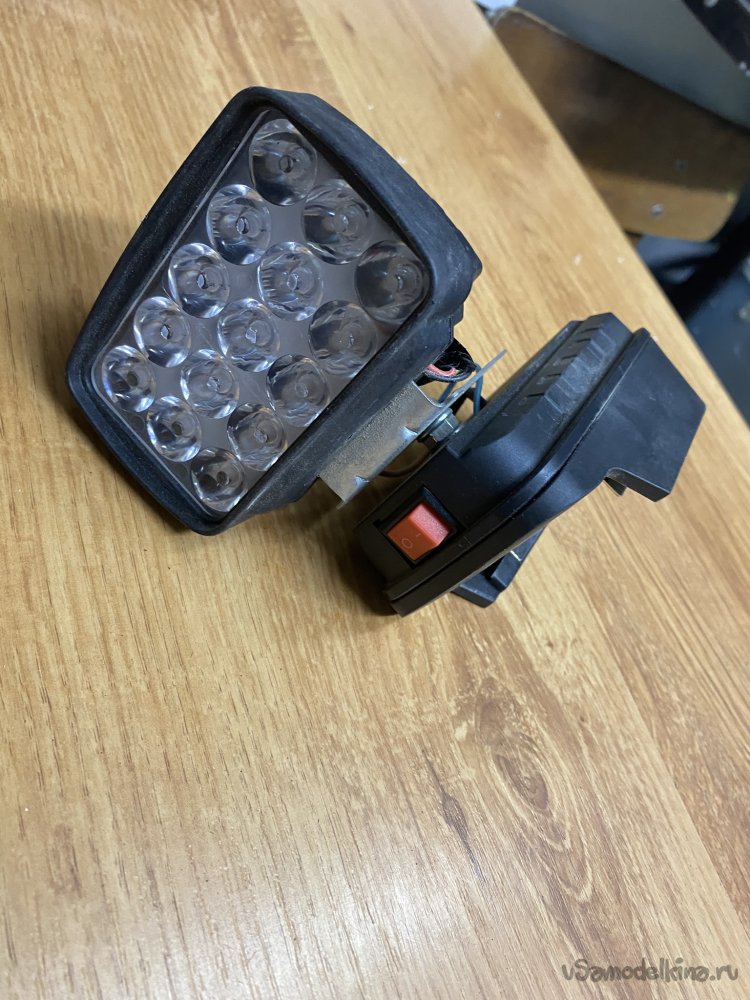

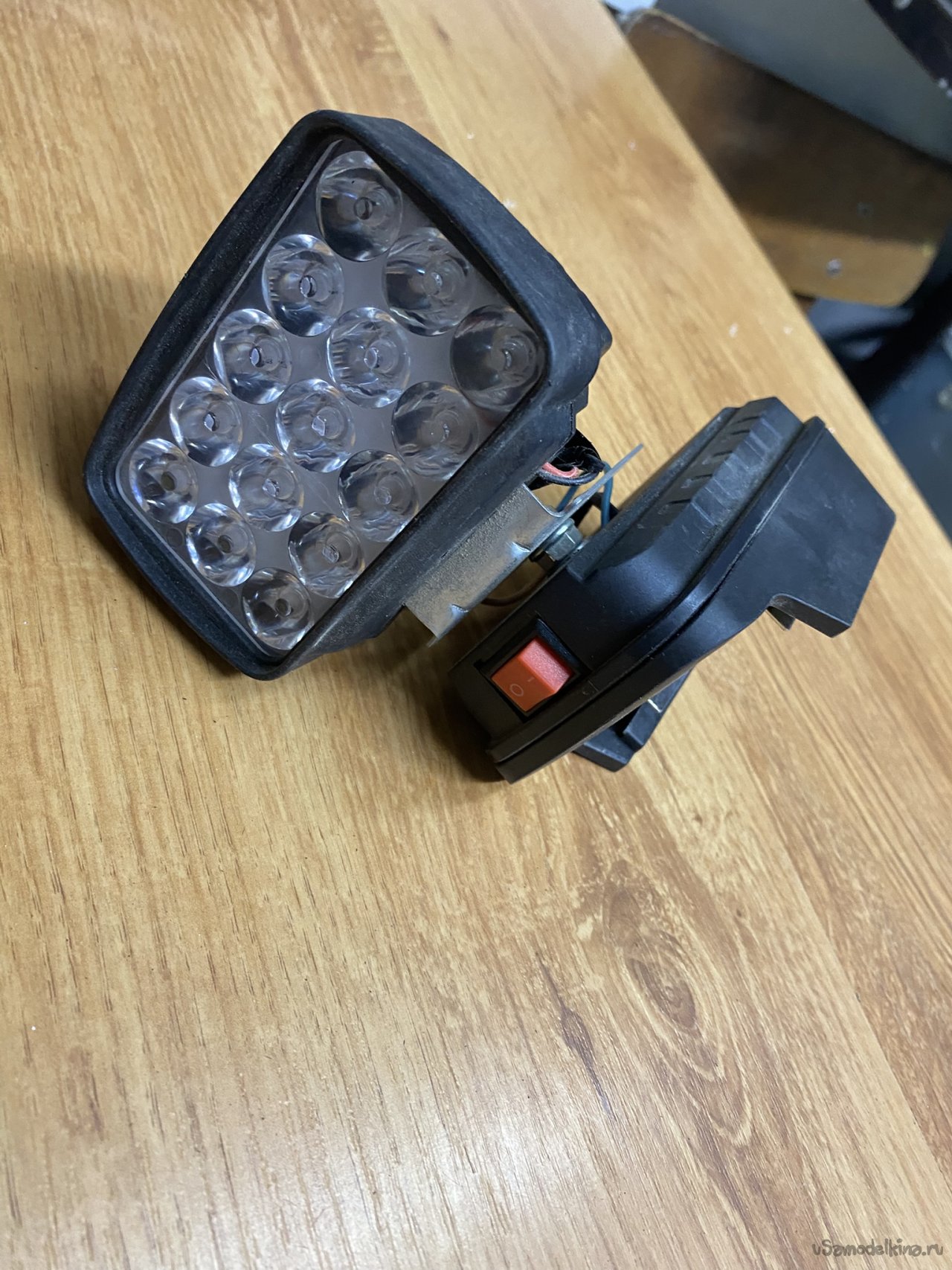

Тут я вспомнил, что у меня есть насадка-прожектор для "макитовских" аккумуляторов:
Когда-то давно купил её на маркетплейсе по причине очень низкой на тот момент цены. А она как-то "не прижилась".)))) Вот, не нашлось ниши для её использования!
Как переносной фонарь - не удобна! Даже, очень неудобна.
Как стационарная подсветка места работы, может и подошла-бы, если бы у меня не было более удобного для этого дела, фонаря!

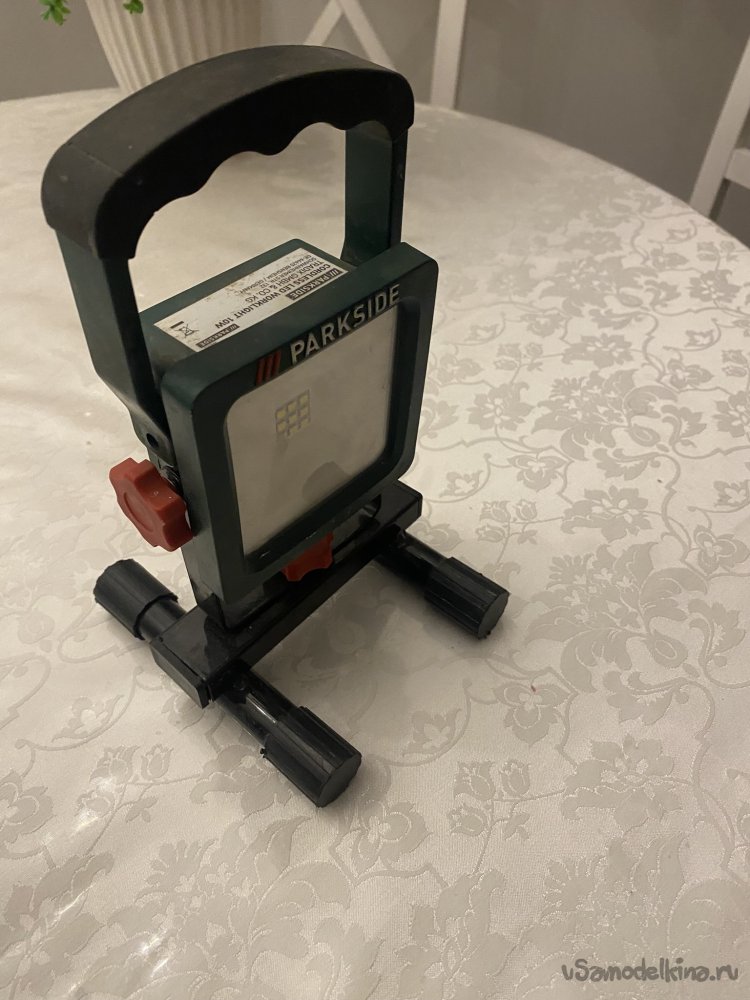

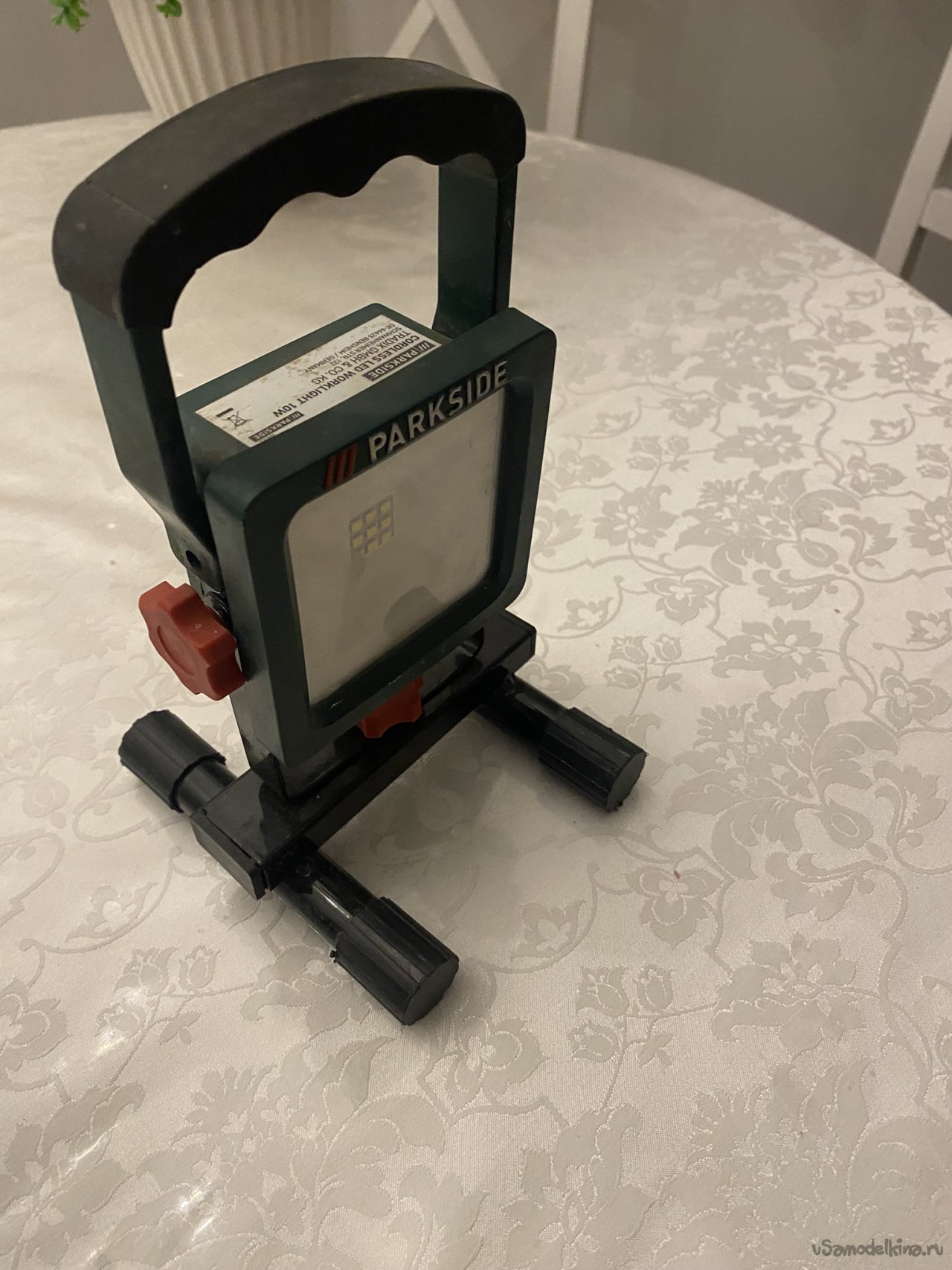

Этот фонарик удобнее. В нём регулируется свет по вертикали. А по горизонтали его самого легко повернуть.
Вот, как-то так повелось, что, если надо что-то подсветить, беру его. А насадка так и валяется без надобности.
И вот, я решил посмотреть, нельзя ли как-то приспособить её диодную матрицу в тот старый фонарь вместо сгоревшего диода. Крутил и так и этак... И механически врезать сложно, и питание её от 20-ти вольт.))). Т.е., надо будет пять аккумуляторов 18650 последовательно соединять, или думать про какую-то "повышайку".)))
Задумался....
И тут до меня дошло, какой я.... увлекающийся....
Это я, значит, думаю о том, как в неисправный фонарь из исправного переставить светодиодную матрицу, потом как-то сделать ей питание....
Вот прямо вспомнилась цитата из одного из моих любимых фильмов "Формула любви":
― Милый ты мой. Да что ж думать, когда все это рядом в натуральном виде ходит?
Это всё я зачем буду переделывать?? Ради чего?? Ради удобной рукоятки?? Так она же тоже отломана и ещё предстоит как-то её прикрепить к тому, что получится....
Так, может быть, сразу думать о том, как её закрепить на эту насадку-прожектор?? Ведь, там уже всё готово! Только рукоятки не хватает и удобного выключателя!

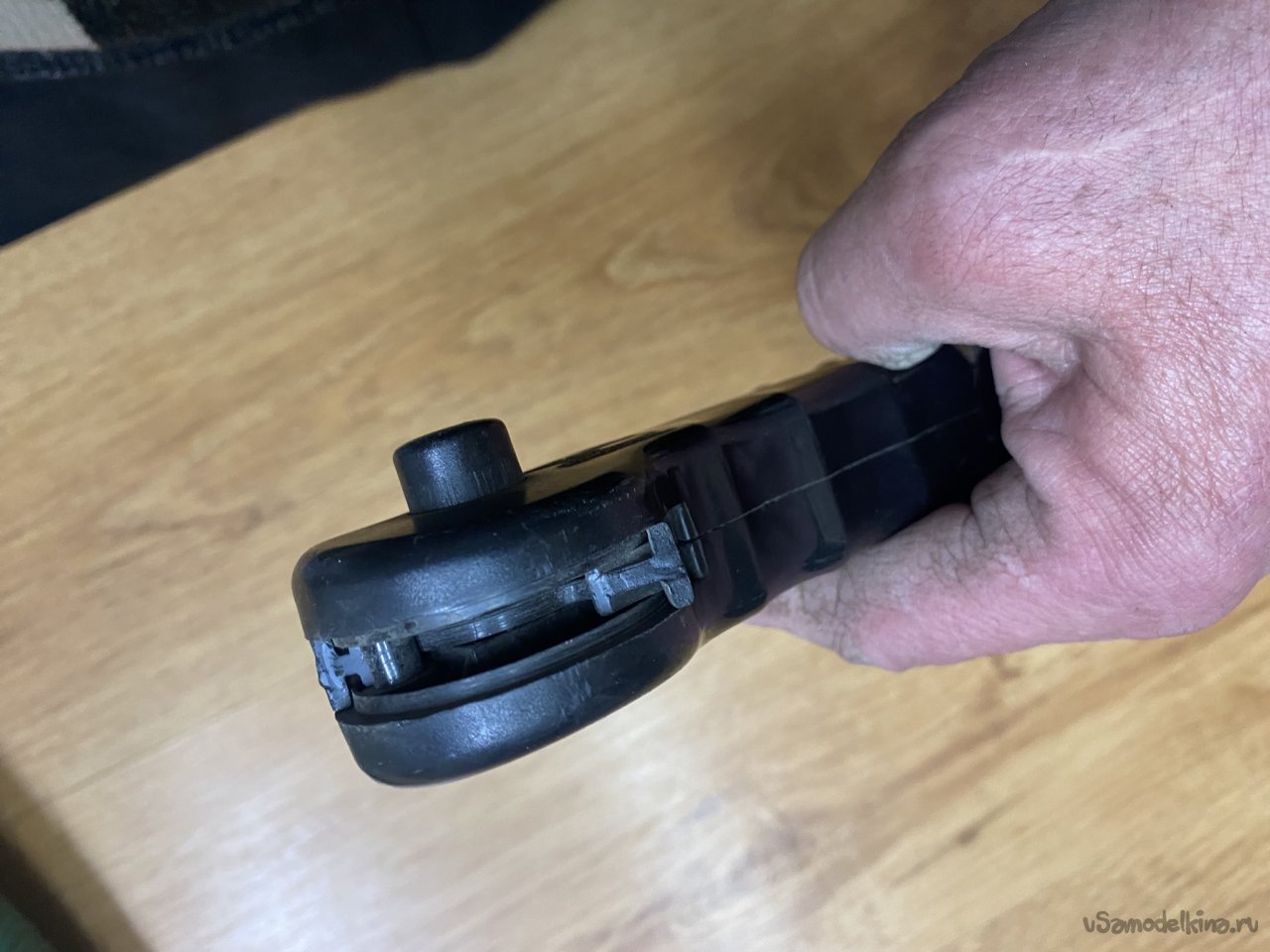

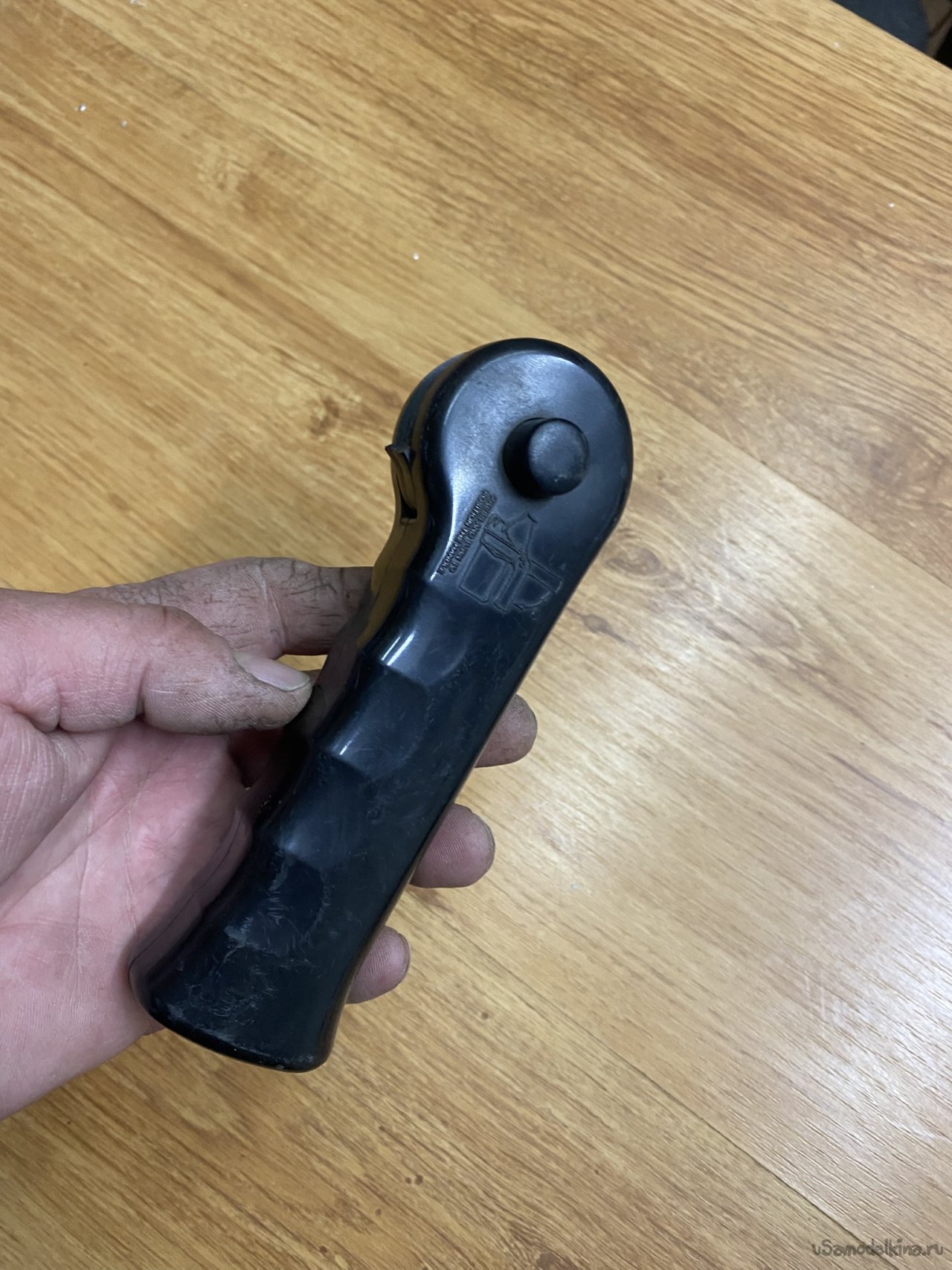

Начал думать, как закрепить рукоятку. На фонаре она была поворотная. Нажатием кнопки высвобождался механизм её поворота и можно было установить её под прямым углом к фонарю. (Вот реально, не знаю, зачем! Наверное, в какой-нибудь люк в земле светить, нагнувшись над ним? Ни разу не пользовался этой опцией). Зато именно это её и ослабило, и тонкий поворотный кронштейн сломался:
Разобрал.

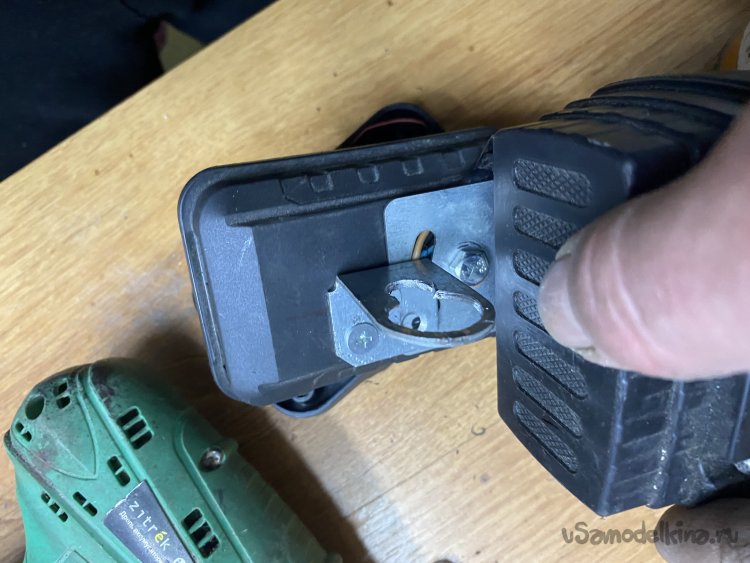

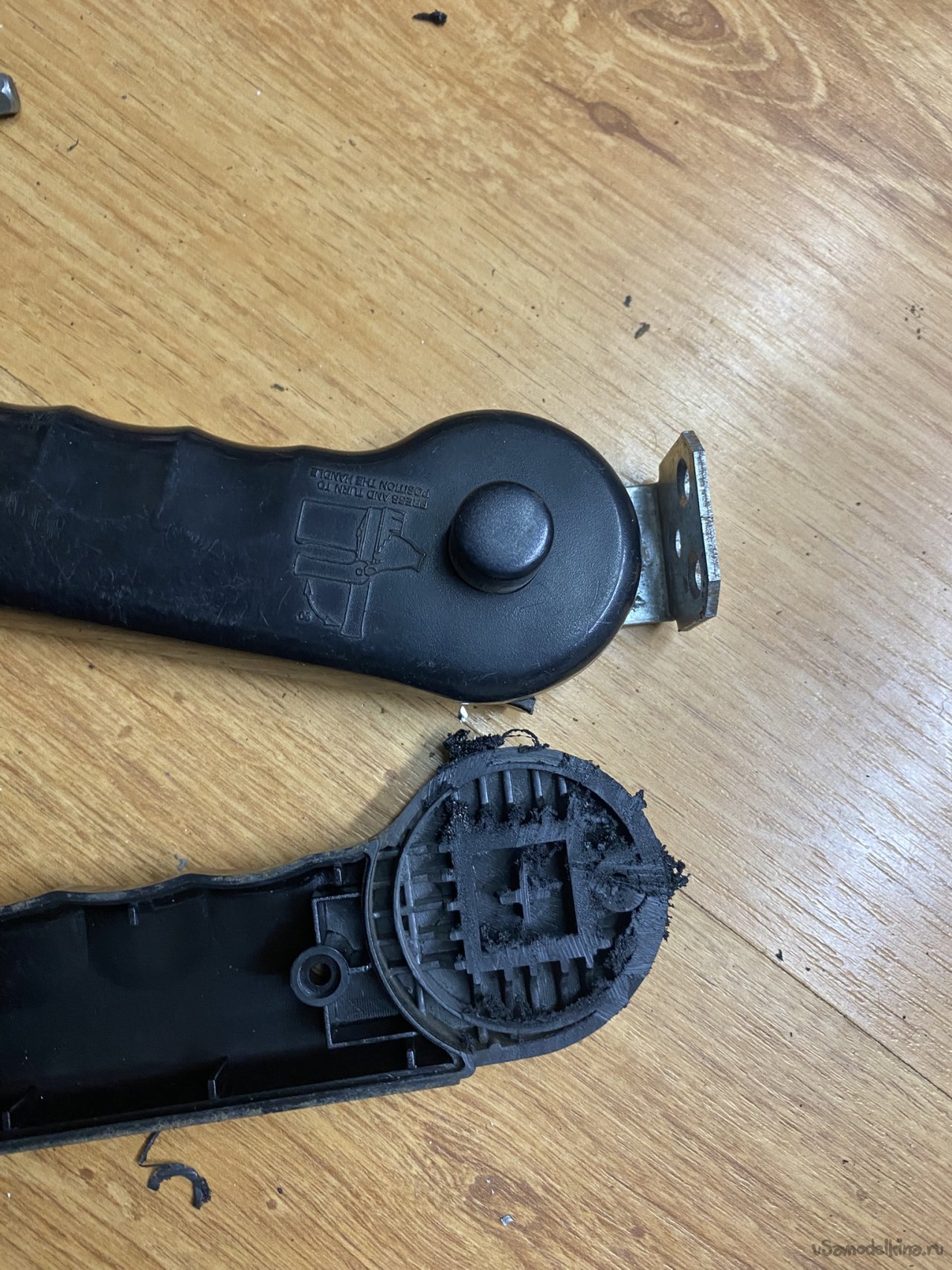

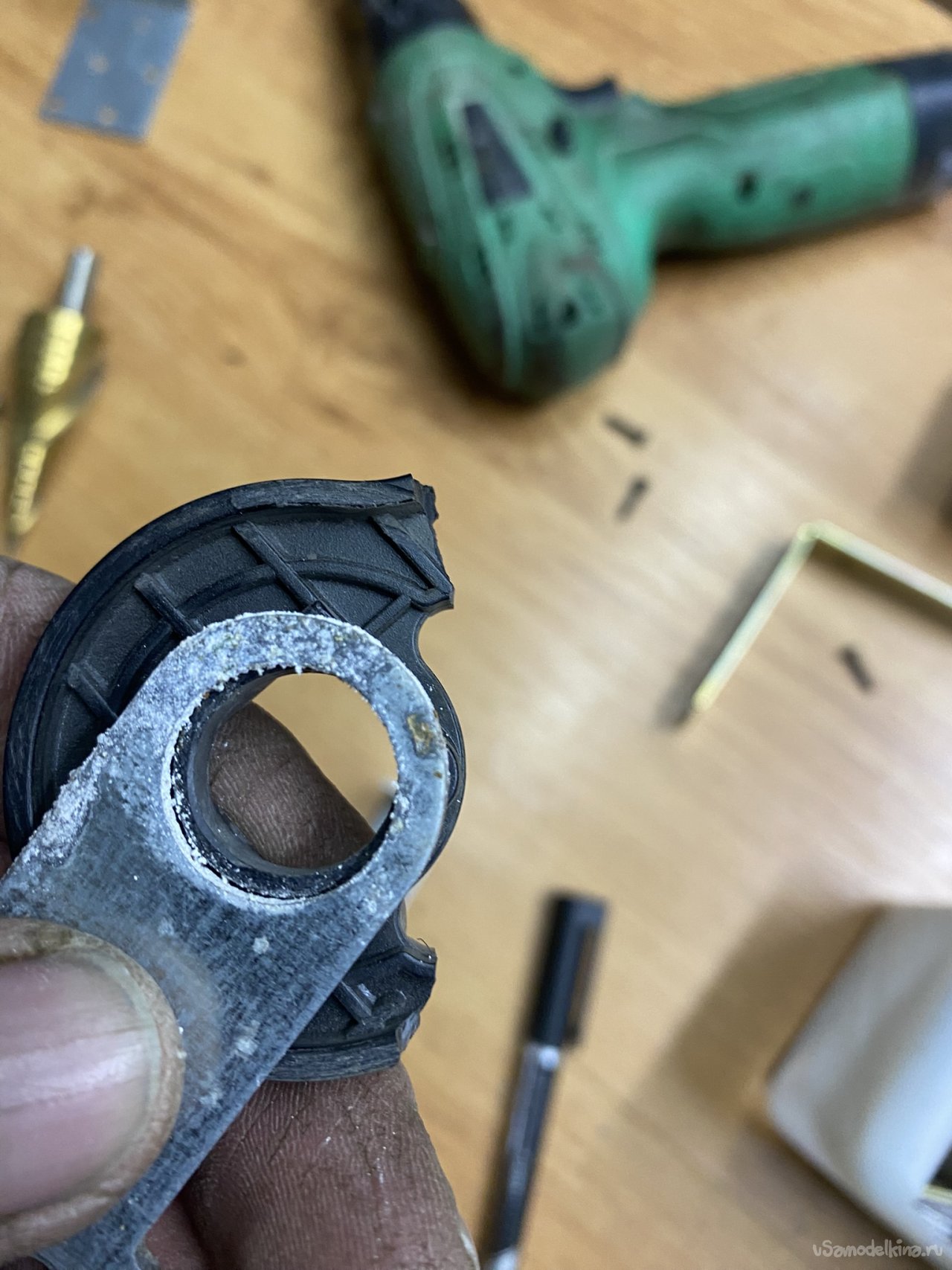

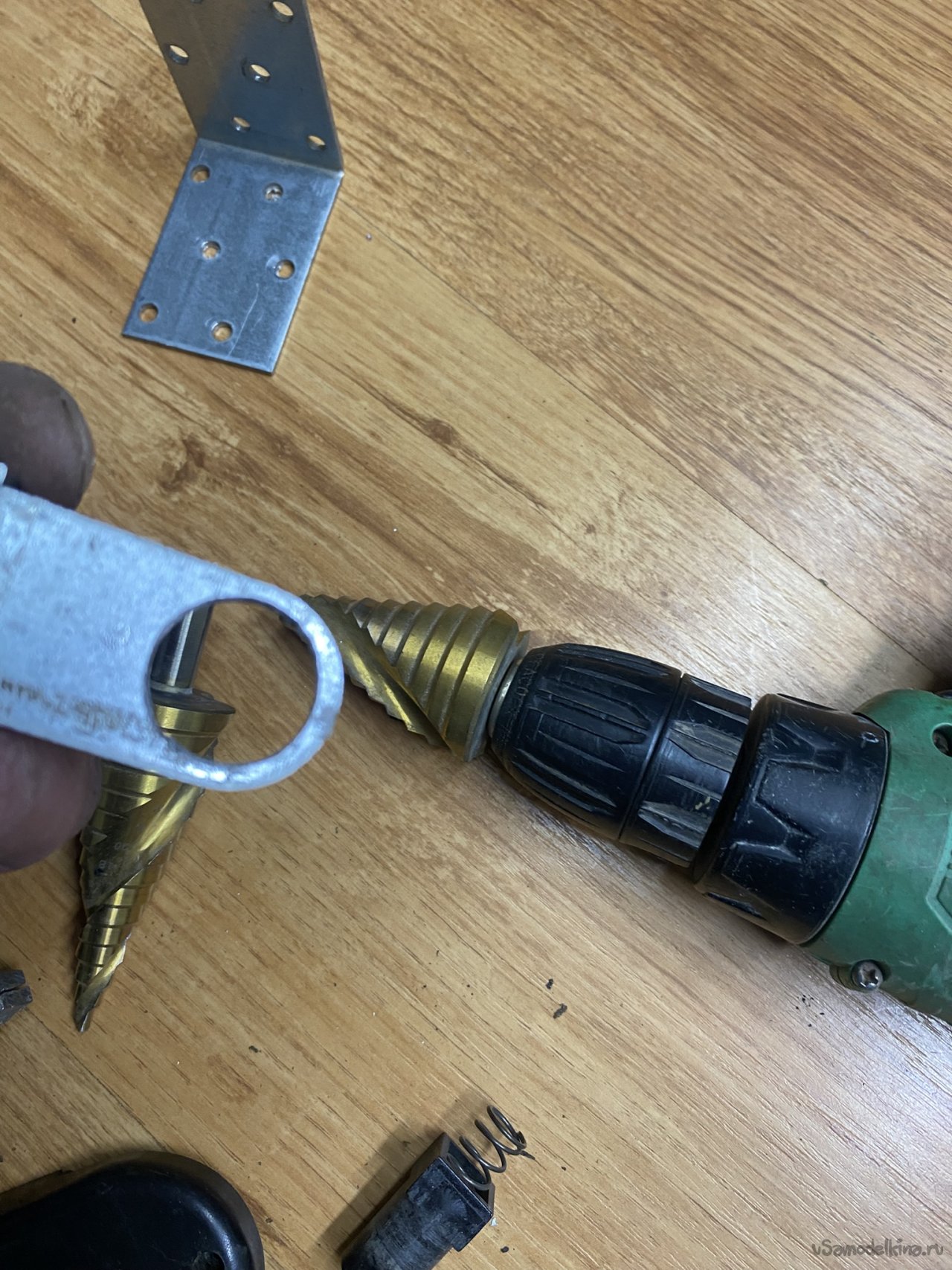

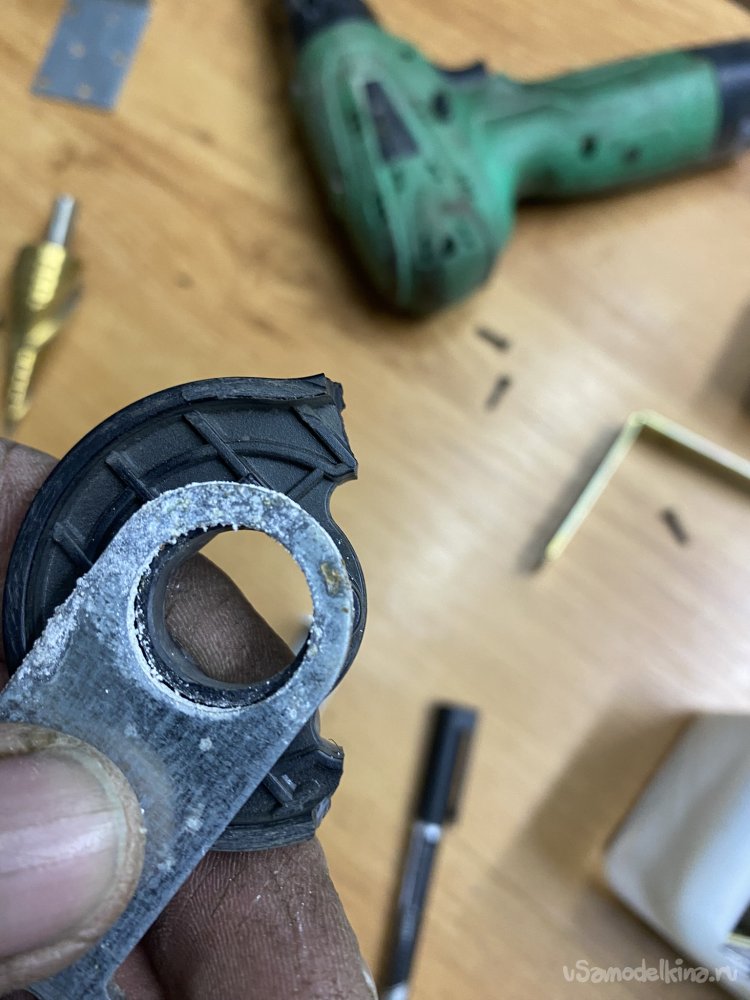

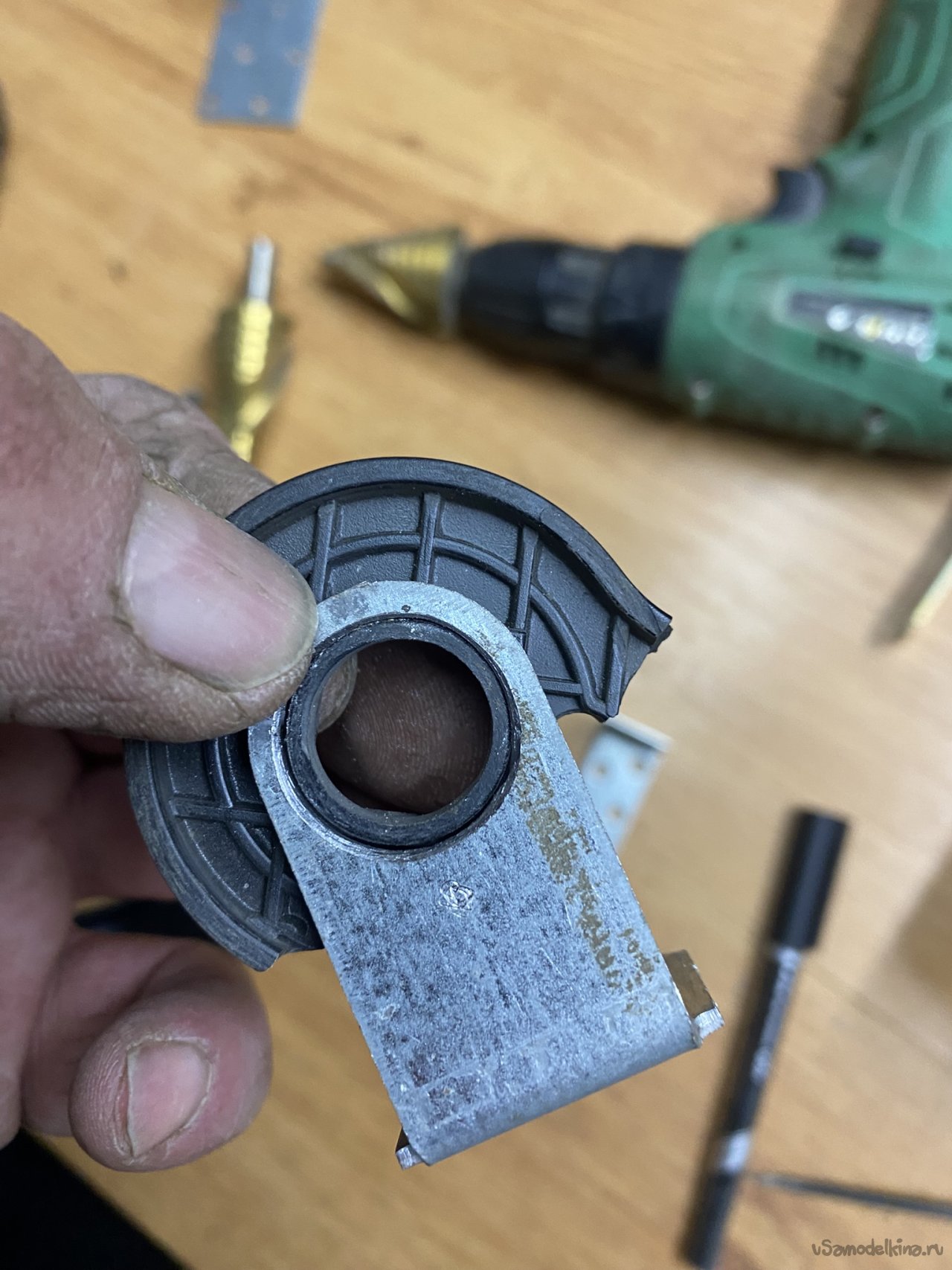

Подумалось, что, хорошо бы подобрать какой-нибудь готовый металлический уголок, который зажался бы между половинок рукоятки. В своих запасах нашёл проушину для навесного замка вв форме уголка. После небольшого рассверливания отверстия, она плотно оделась на отливку, ограждающуют отверстие для кнопки фиксатора:

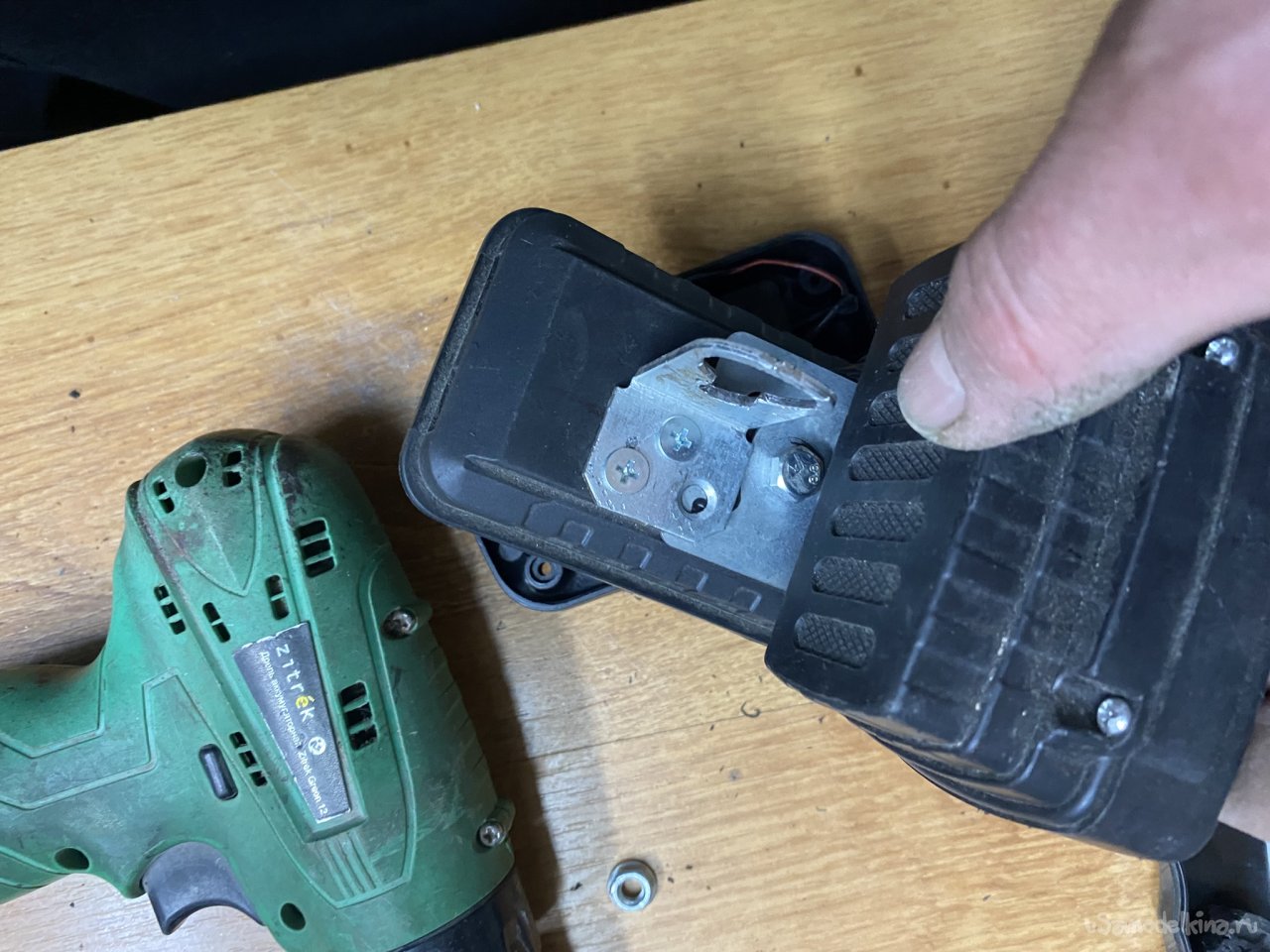

Во второй половине рукоятки сделал выборку под толщину проушины:

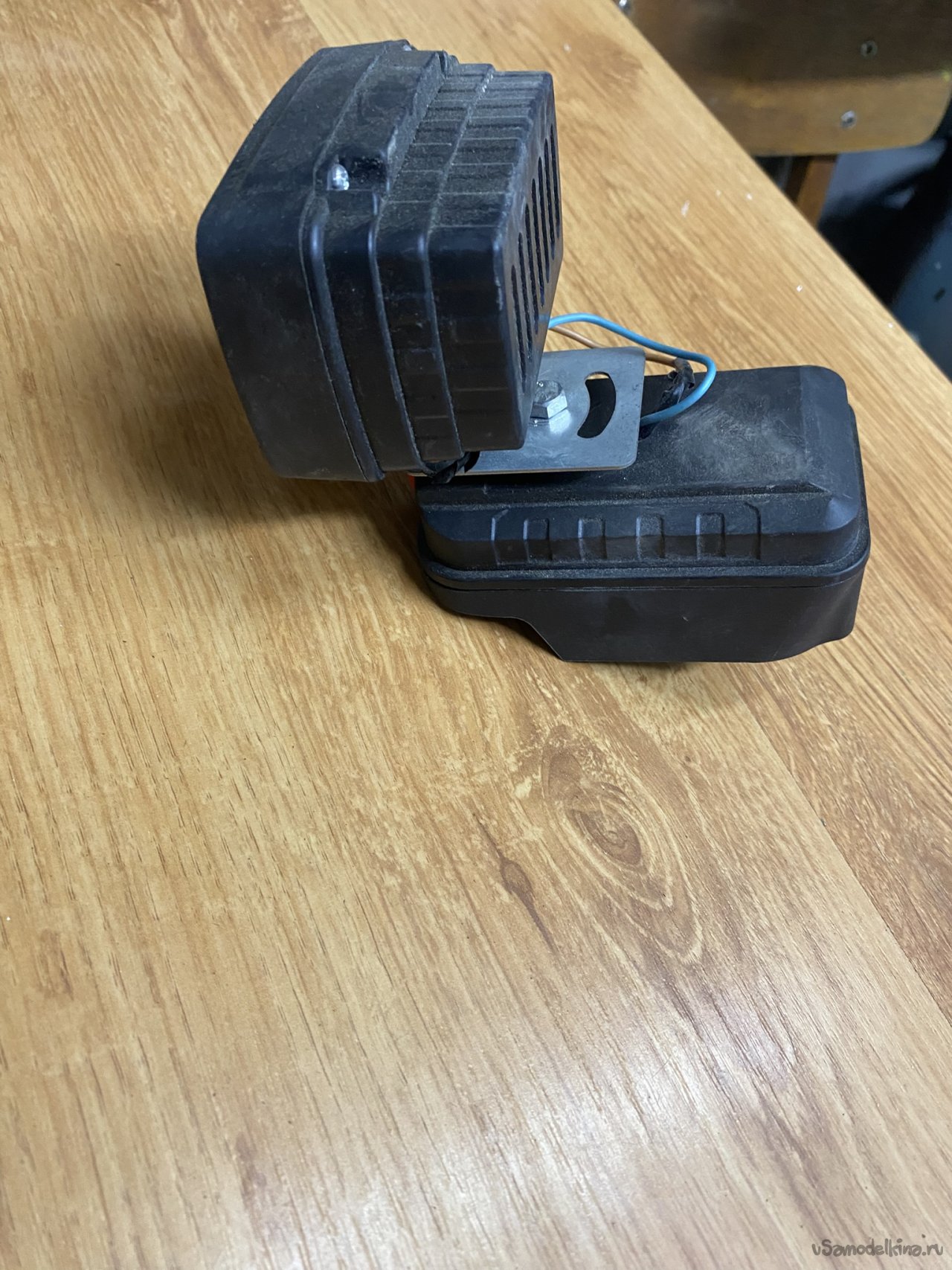

Саму проушину закрепил болтовым соединением на корпусе насадки:
Третье отверстие сверлить поленился, так как оно попадает на металл! ))))
В любом случае, оно не будет работать "на отрыв" при подъёме фонаря за рукоятку, так как находится в передней части. А значит, хватит и двух болтов. Тем более, что изнутри я подложил широкие шайбы... (Это я так свою лень оправдываю...)))))

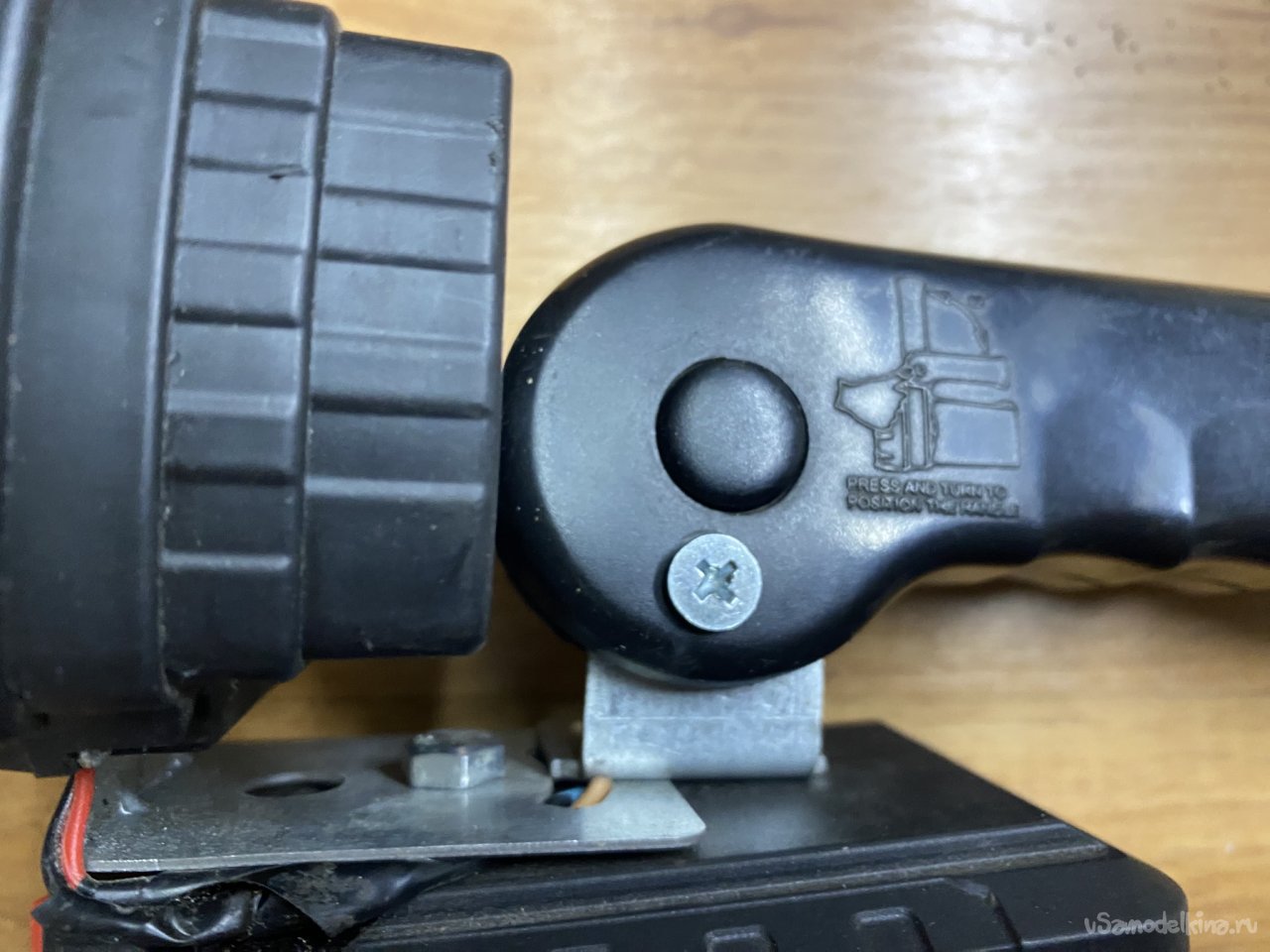

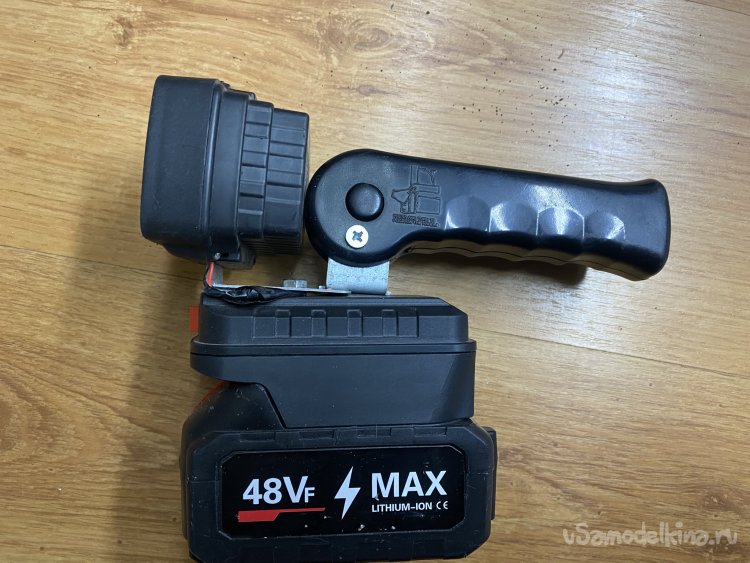

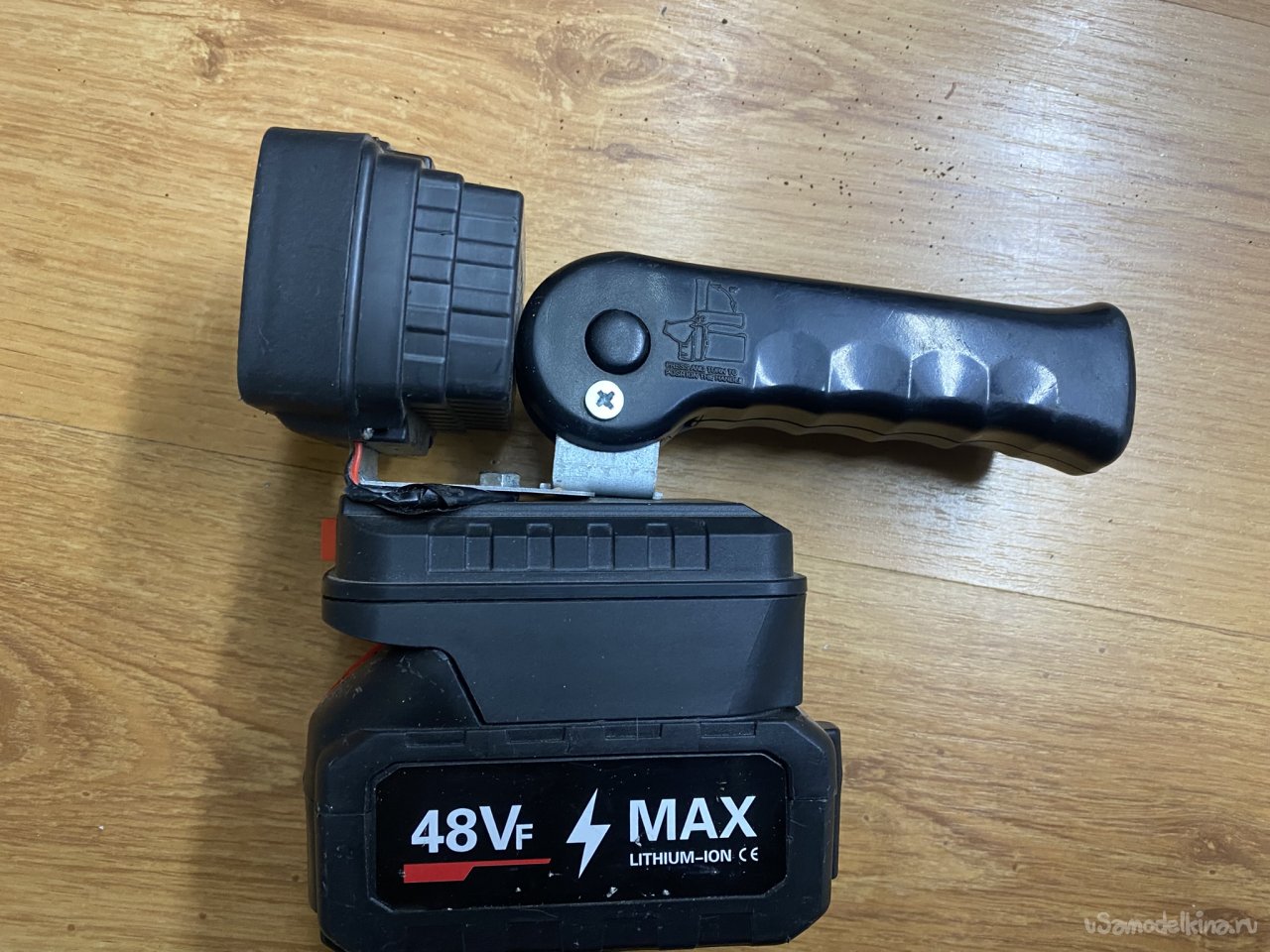

Собрал... Ну что-ж... Что-то получилось... Носить удобно. Чтобы рукоятка не проворачивалась, зафиксировал её ввернув шуруп, который проходит сквозь заранее просверленное отверстие в кронштейне:

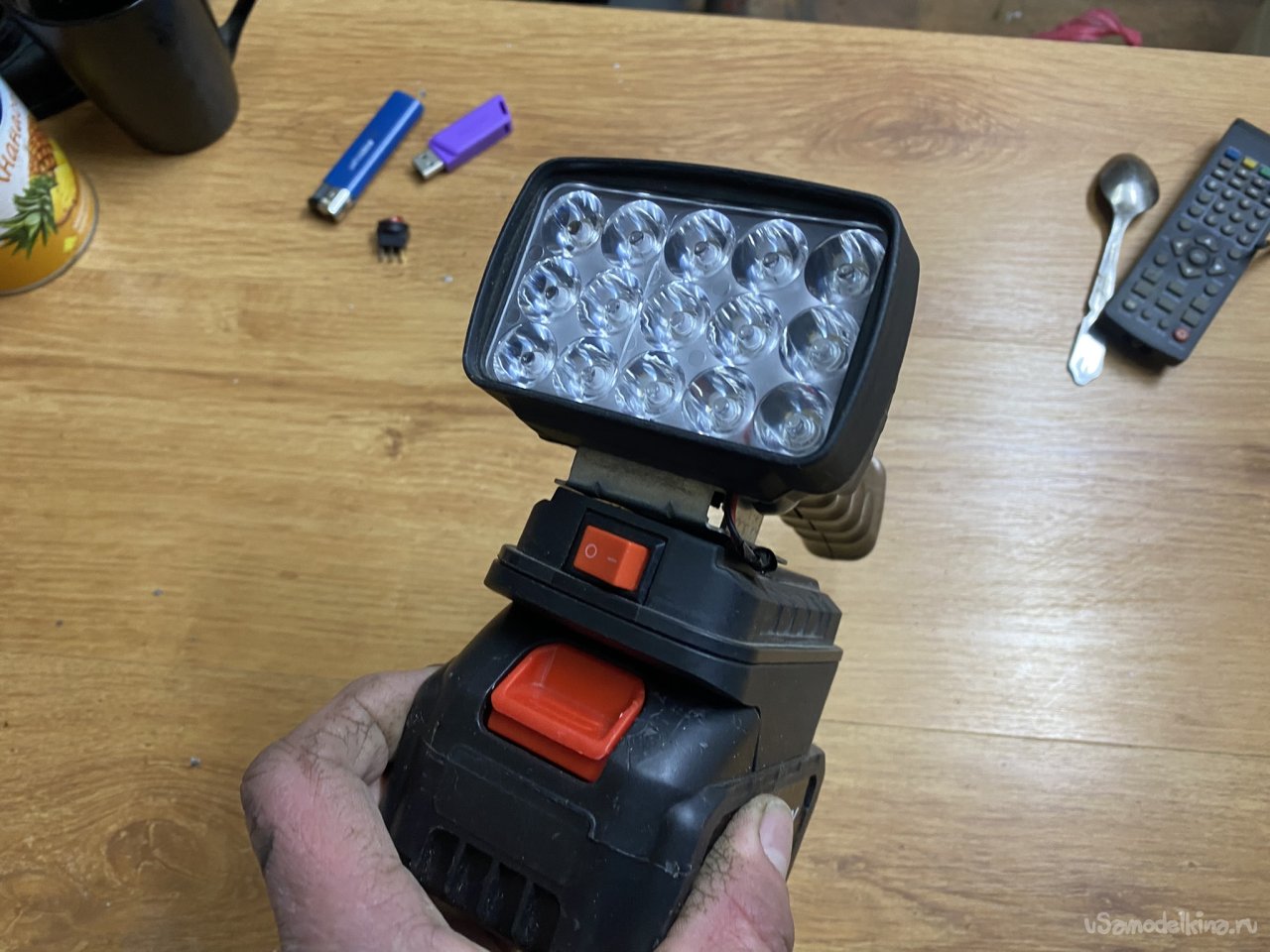

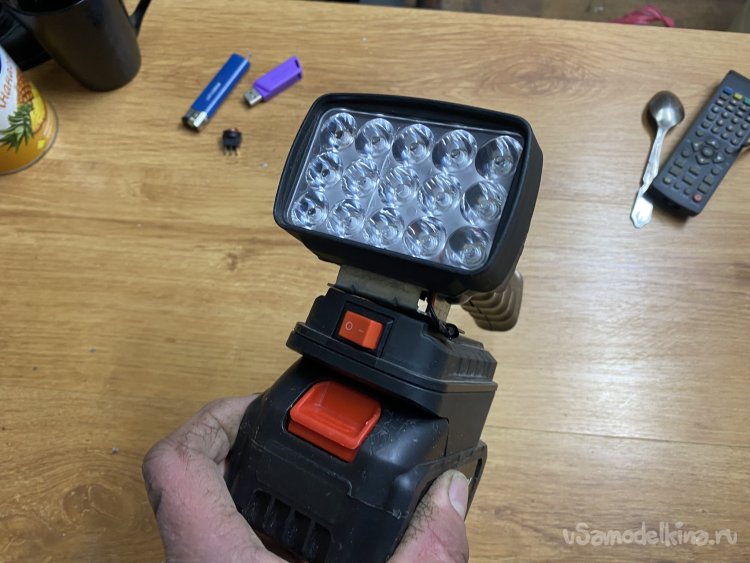

Но, пользоваться неудобно!!! Выключатель находится спереди:
Получается, что для включения и выключения нужны две руки! Надо его перенести "под палец". Наиболее удобно будет, если, держа фонарь в правой руке, можно будет включать-выключать его большим пальцем. Подумал о том, чтобы врезать его в саму рукоятку... Но не получилось... Там и внутри места мало, и он будет под ладонью. Так что, возможны случайные выключения... Решил поискать накладной ползунковый выключатель и попробовать установить его в месте крепления рукоятки...

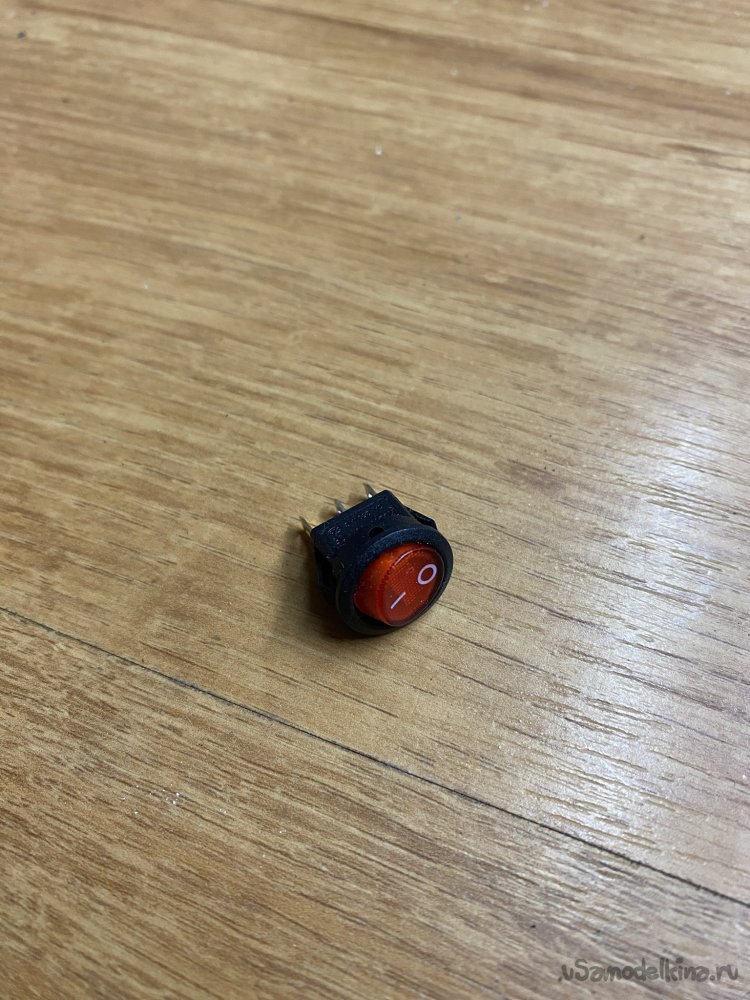

Такой у меня где-то был. Вывернул коробку, в которой у меня хранятся различные тумблеры и нашёл вот такой!

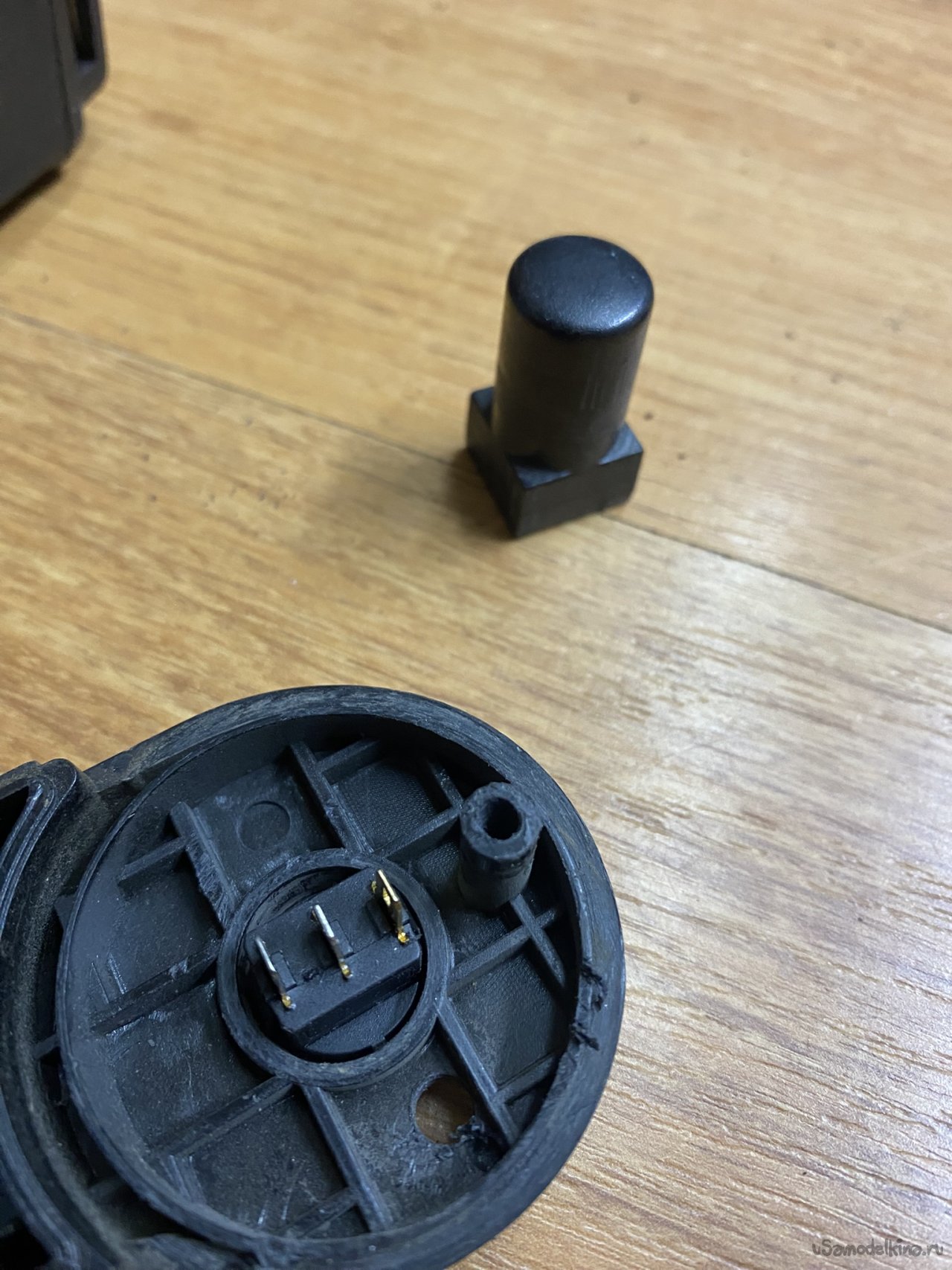

Этот значительно лучше ползункового накладного!! Ведь его можно поставить вместо ные не нужной кнопки, которой на старом фонаре фиксировалась рукоятка при смене её положений:

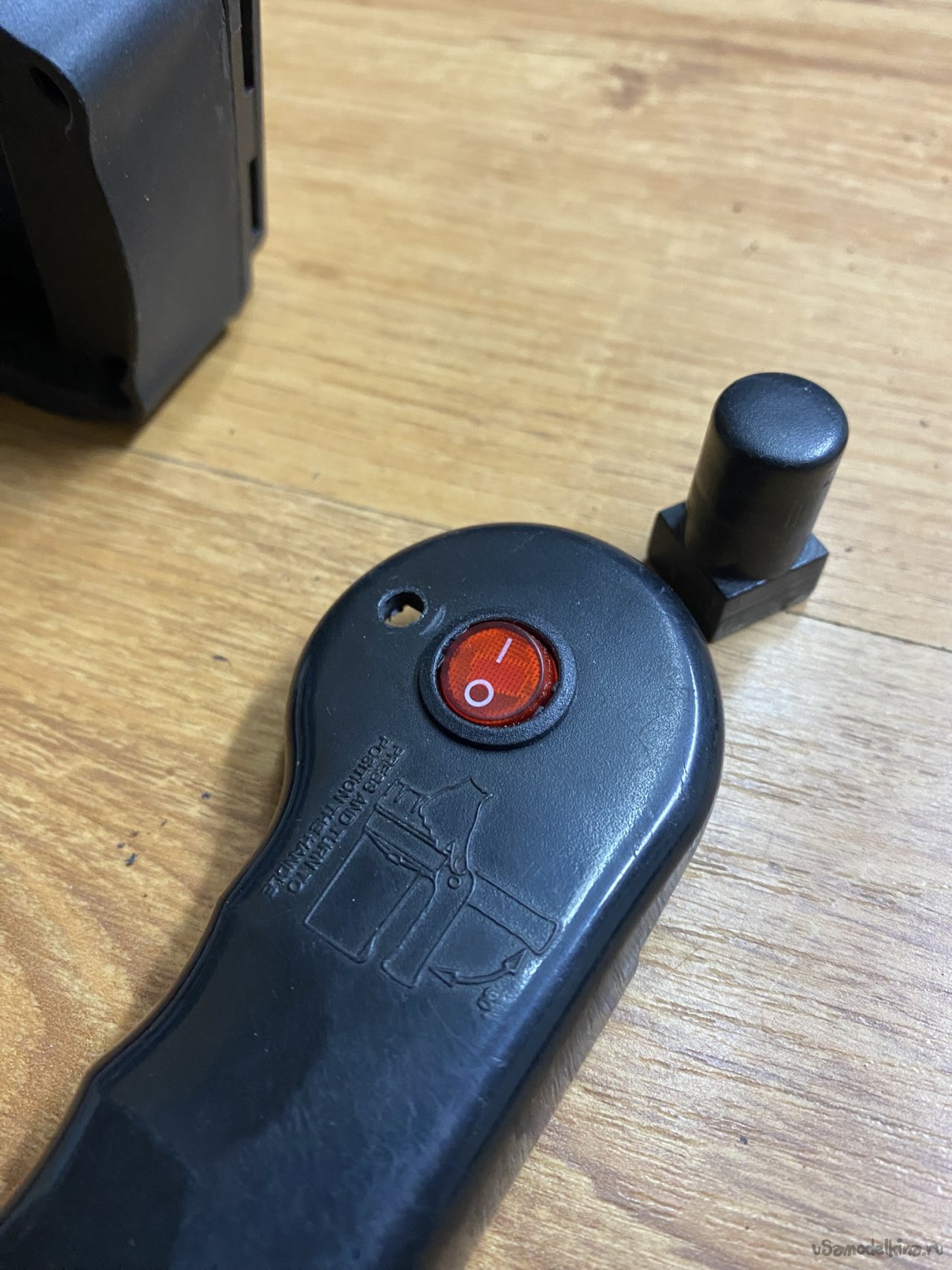

О чудо!! Диаметр подошёл идеально! Не пришлось ничего рассверливать:

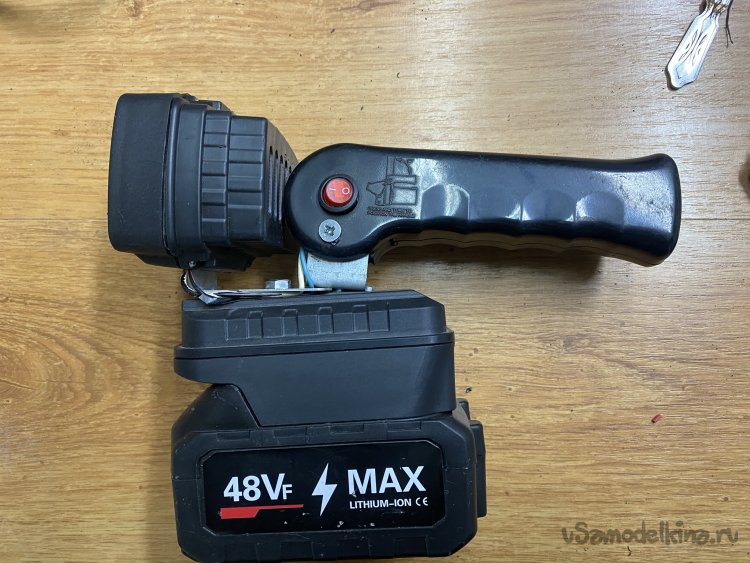

Вот, прямо "как тут и был"!!! И место его расположения - самое что ни на есть удобное!! Удобнее не придумать!!
А что-же делать со старым??? Сначала подумал, что ничего! Просто, оставить его там с единственной функцией - закрывать дырку! ))). Но потом, поспрашивая коллектив товарищей на этом сайте, я пришёл к выводу, что этот выключатель можно сделать "предохранителем".))) В смысле, пусть он отсекает всё - и прожектор и плату USB. Хоть товарищи и говорили, что потребление у неё - сущий мизер, но, таки пусть будет!

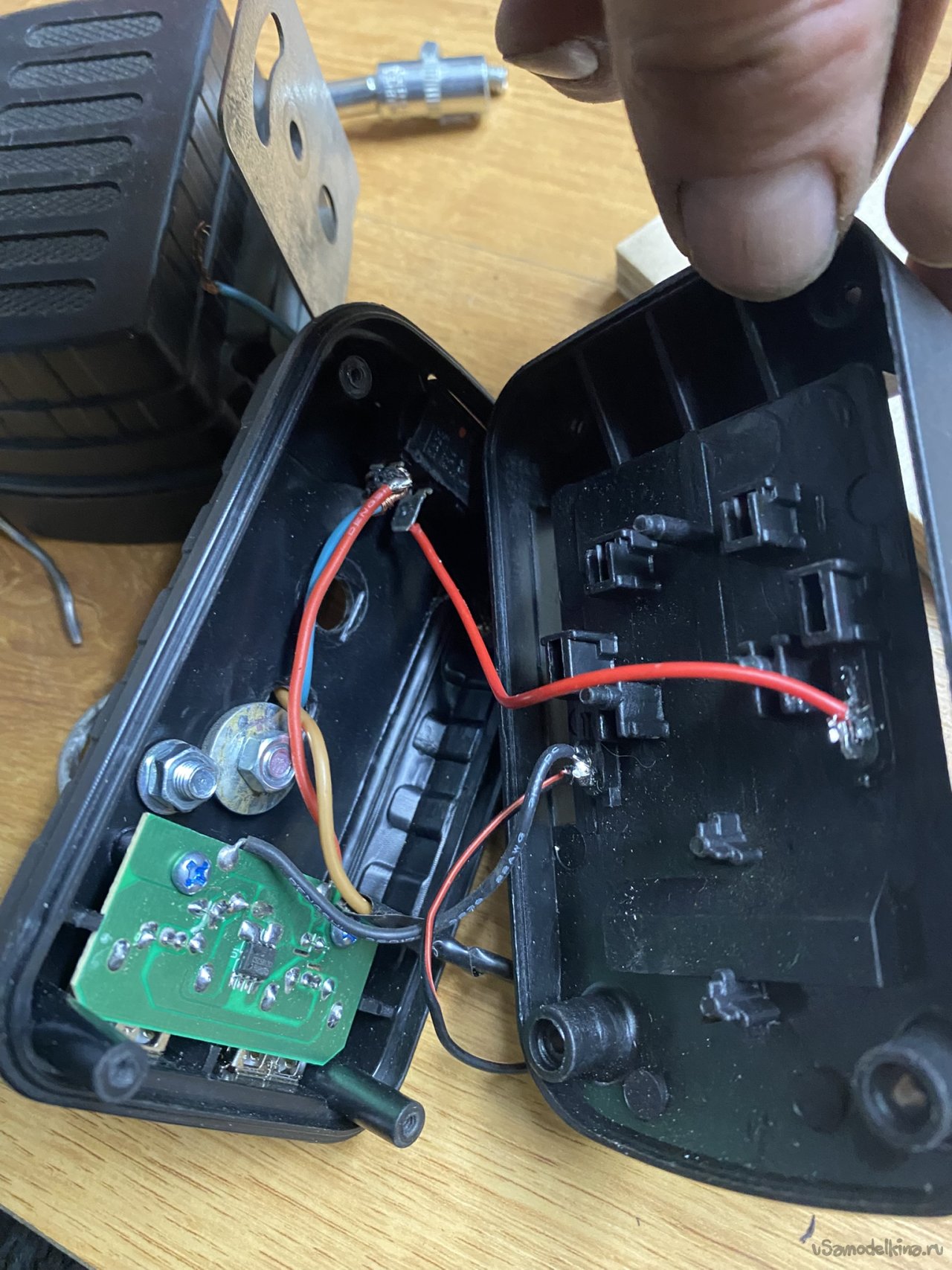

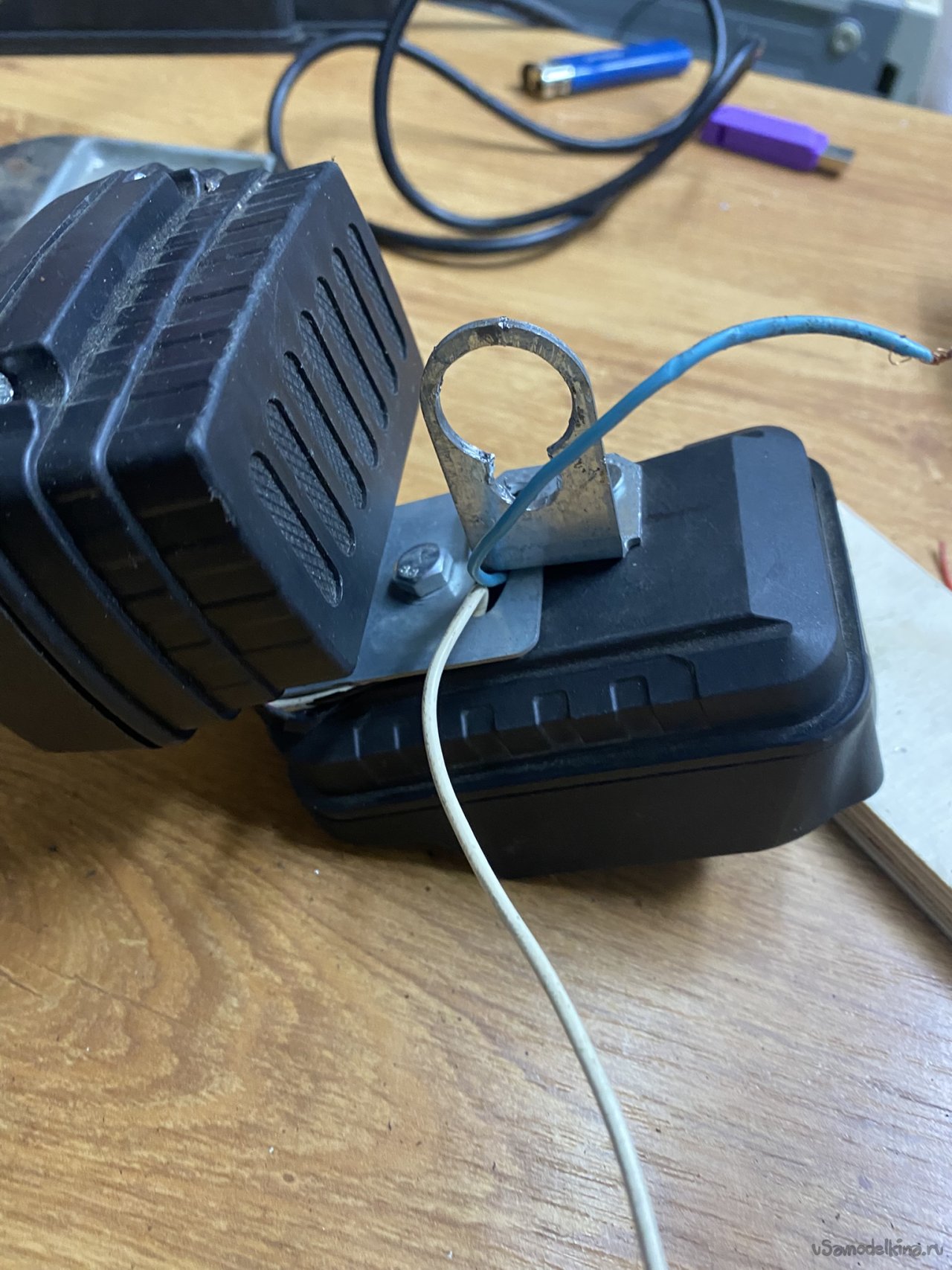

Перекоммутировал внутри и вывел провода на выключатель:

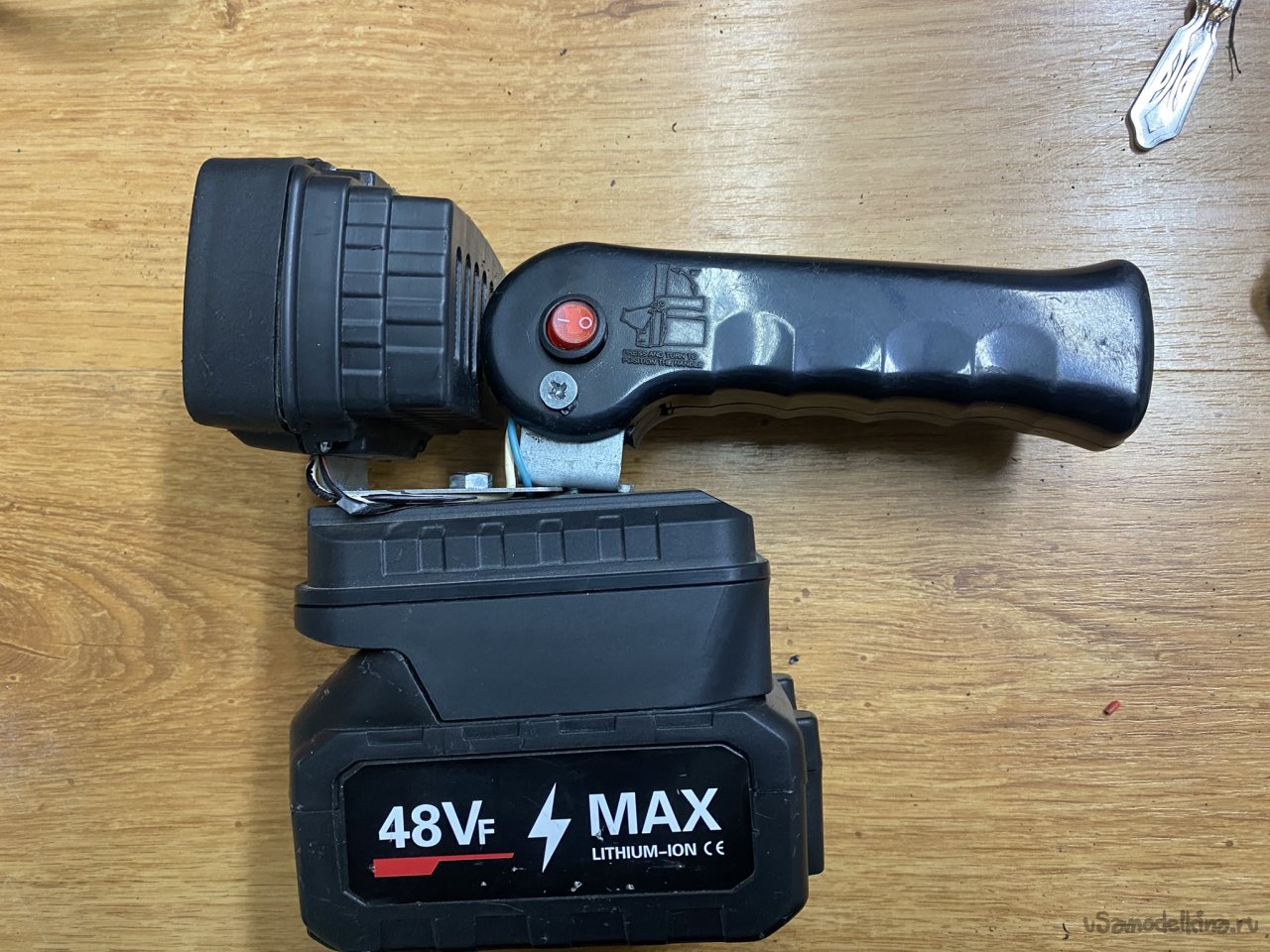

Собрал!

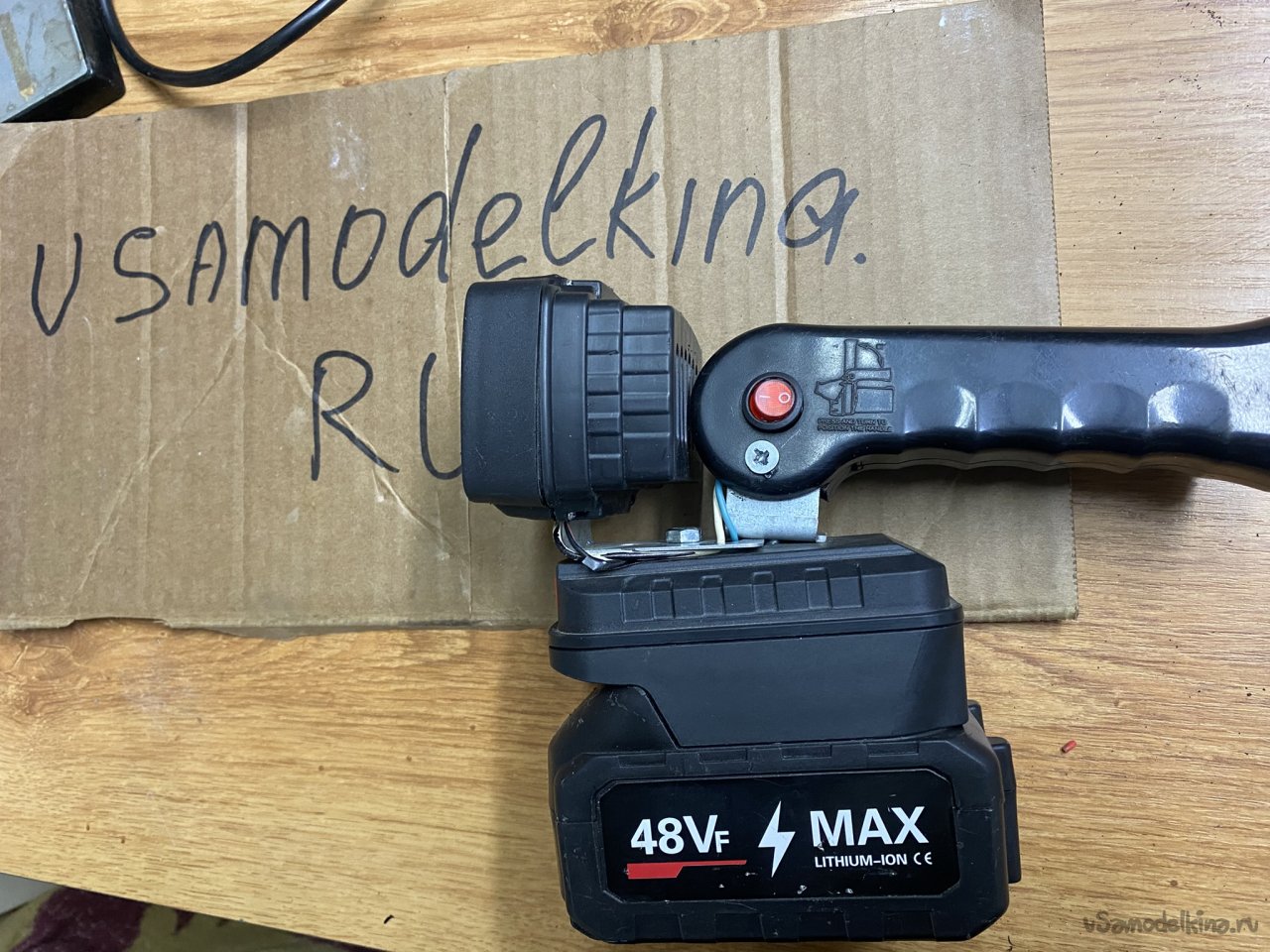

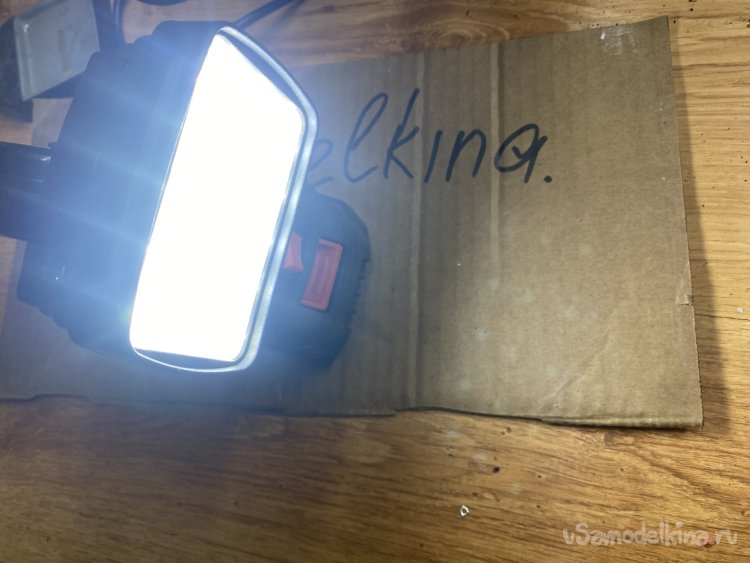

Получился тот, довольно редкий случай, когда результат превзошёл ожидания... Я собрал этот фонарь довольно давно. Он застал "тёмный сезон". А потому я убедился, что пользоваться им не просто удобно, а суперудобно! Рукоятка очень эргономичная! включать-выключать тоже очень-очень удобно. Свет хороший. Буквально заливает пространство довольно далеко.
Думал, что, как и старым, буду пользоваться только при выездах "на природу", а получилось, что пользовался часто дома, не смотря на то, что у меня практически везде организовано освещение с проходными выключателями. Но ведь, стационарное уличное освещение не засветит ярко во все закутки, если, к примеру, что-то уронил и ищешь.
И вообще, я давно пришёл к выводу, что человеку (в частности - мне))) свойственно пользоваться именно теми инструментами и вещами, которые удобны целиком и полностью, без всяких мелочей. Вот будет, к примеру, кнопка на неком приборе "не с той стороны" и ты, неосознанно, берёшь другой. Пусть тот и старый и слабее, и функций меньше, но он тебе "ложится в руку", а вот этот - нет! У меня, например, так происходит с двумя болгарками... Даже не могу сказать, что именно мне в них не нравится... (Просто, не задумывался и не заострял внимание). Но всеми остальными пользуюсь "примерно равномерно", а эти уже много лет выглядят как новые, потому как не беру их... В конце-концов, купил насадку-цепную пилу, и одну из этих болгарок разместил на шесте с этой насадкой. Получился инструмент для обрезки деревьев... Хоть так.... Хоть раз в год, а то и не каждый год, но буду пользоваться....А вторая так и лежит...
Так вот, в этом случае, фонарь получился "под меня по всем параметрам".))) И в руке лежит удобно! И заряжать не нужно "именно тогда, когда нужно" (С этим у меня всегда проблемы...))), а просто поменять аккумулятор, бросив севший на полку, и взяв заряженный из "обменного фонда".. Да ещё и светит именно "так как мне и надо"....
Я к тому веду, что можно сказать: "Это не самоделка. Ты просто прикрутил ручку к фонарю!". Но, вот, я считаю, что у меня в результате получилась совершенно другая вещь! Была не нужная и не удобная насадка. А сейчас, благодаря вот этим "мелочам", я имею фонарь, которым "хочется пользоваться"...
