Сегодня я хочу вам рассказать о том, как я сделал много садовых фонариков, которые по цене получились в разы дешевле покупных.
Начну по порядку... Как вы уже знаете из моих предыдущих публикаций, последние несколько лет я занимался реконструкцией старого дома. Дом этот был приобретён именно для того, чтобы "приложить руки". )) Шесть лет мне было "интересно жить", благодаря тому, что я все без исключения работы выполнял там своими руками. В начале этого года я закончил внутреннюю отделку, и мы с супругой как-то так незаметно, спонтанно в него переселились.
И вот, дошла очередь до благоустройства придомовой территории. С самого начала мы решили, что никаких огородов у нас там не будет! (Зачем они, если в шаговой доступности есть супермаркеты???)) Супруге, "для поиграться" поставили небольшую (3х8) тепличку, а всю остальную территорию решили отвести под сад с клумбами.
Были посажены среднерослые яблони, груши, вишни и сливы. Супруга с дочкой запроектировали посредине этой садовой зоны большую "поляну", на которой будут стоять садовые качели, скамейки, стол, мангал и т.д., а от неё расходятся узкие садовые декоративные дорожки. Со временем я хочу всё это замостить тротуарной плиткой, но, пока руки не доходят. (Как истинный "больной на всю голову самодельщик", плитку я тоже решил сделать сам! Не хочу отходить от общих тенденций - в этом доме всё без исключения должно быть сделано мною самолично и без посторонней помощи!)))) Для этого уже сделал вибростол и закупил формы. (Опишу только после проверки в работе!). А пока я решил сделать декоративное садовое освещение. (После укладки плитки будет сложно развести все провода). На клумбах, возле дорожек, я решил установить фонари-шарики на стойках. В продаже они тоже есть, но стоят "не совсем гуманно", учитывая, что мы хотим установить около двадцати штук.... Да и интереснее самому сделать.
Вот что я использовал для садового освещения:
1. Корпуса светильников подвесных НСП-60.
2. Плафоны-шары полипропиленовые.
3. Трубы канализационные полипропиленовые, диаметром 40 мм.
4. Кабель ШВВП 2х0,5
5. Труба техническая ПНД 16 мм

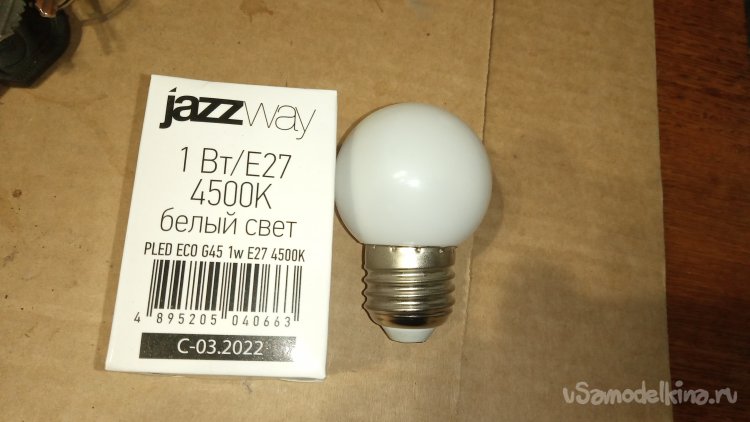

6. Лампы светодиодные Е27 1Вт.
7. Труба канализационная 32 мм.

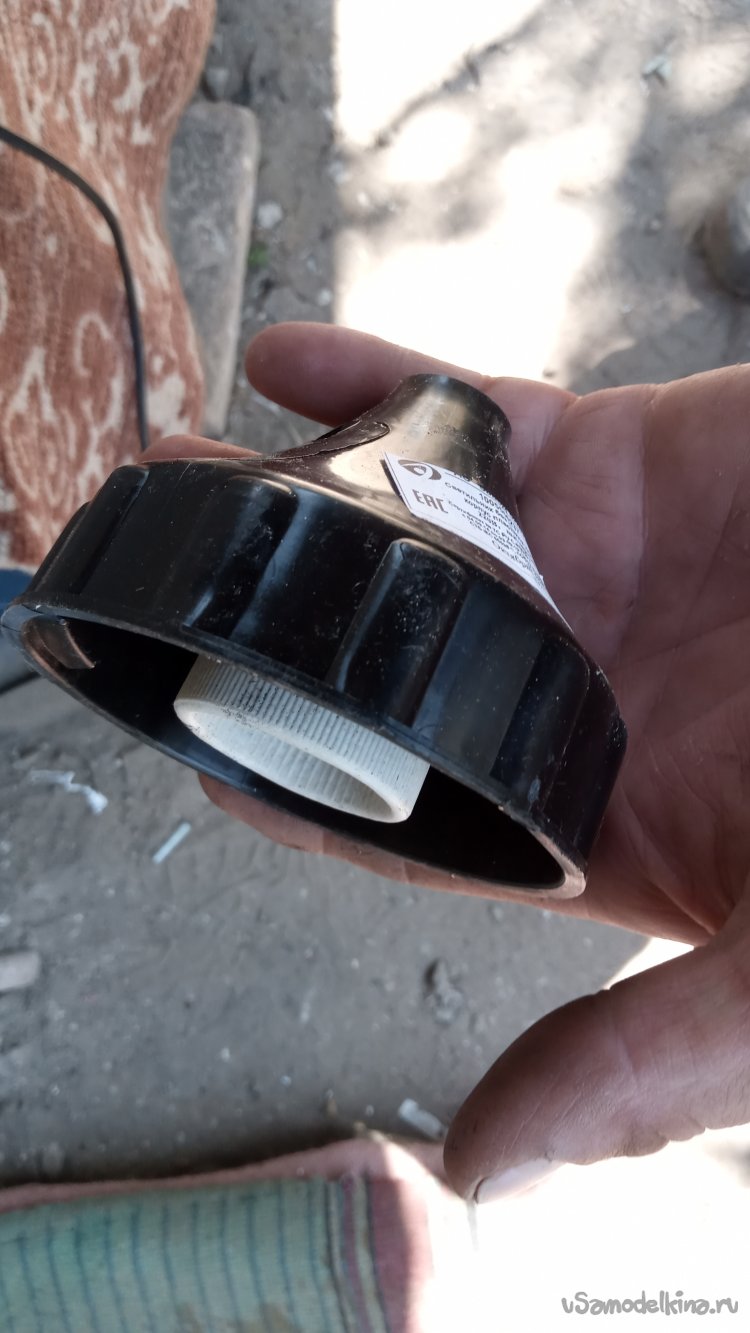

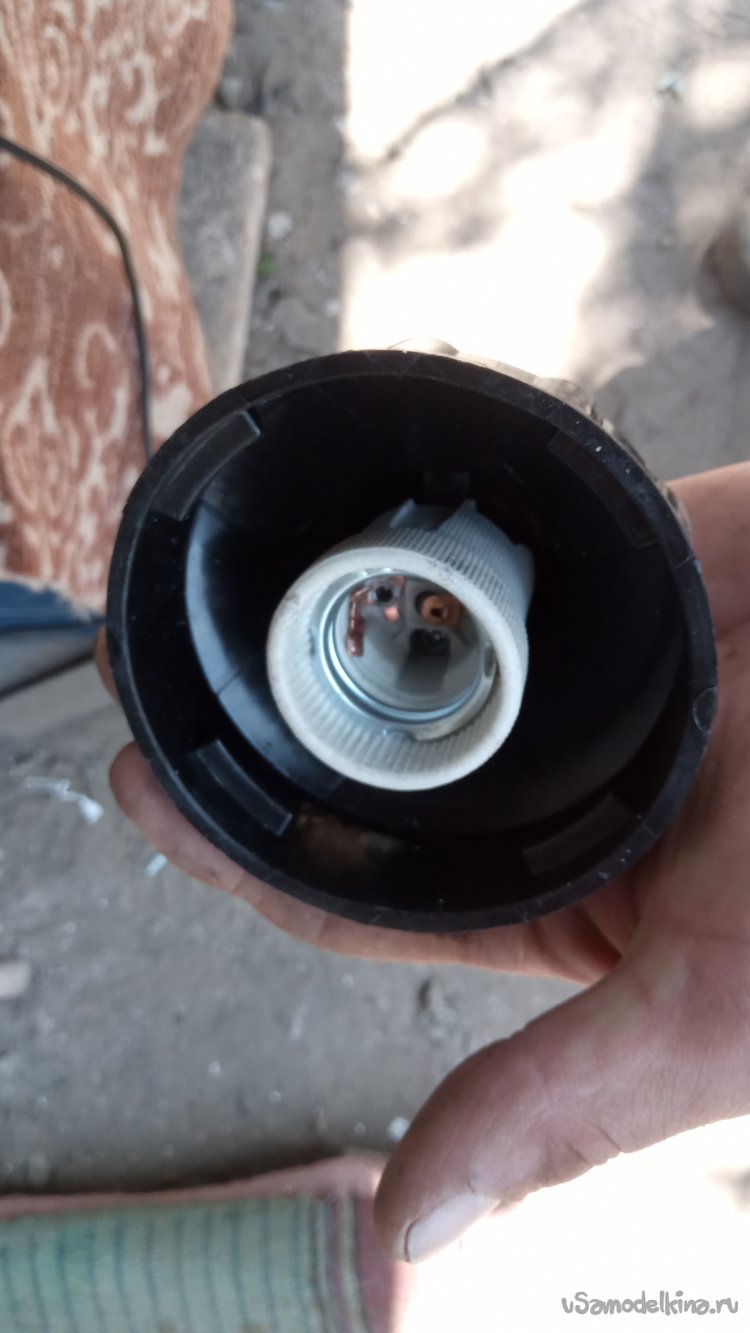

Итак, начал я с изготовления самих светильников. Были закуплены корпуса светильников подвескных НСП-60. Эти светильники очень широко используются в производственных целях, поэтому в продаже есть всегда и стоят сущие копейки:

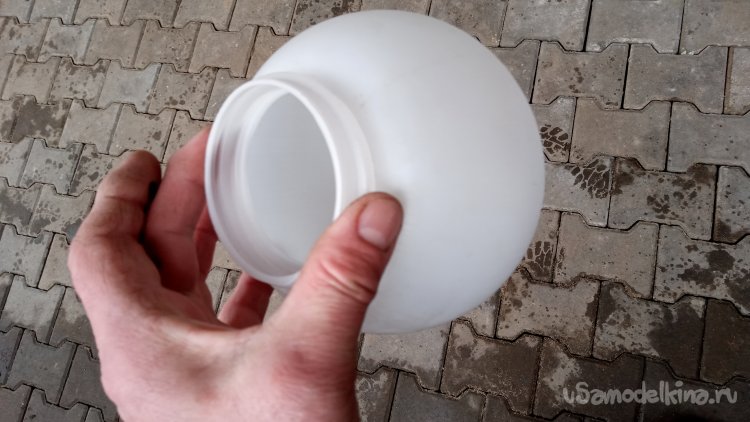

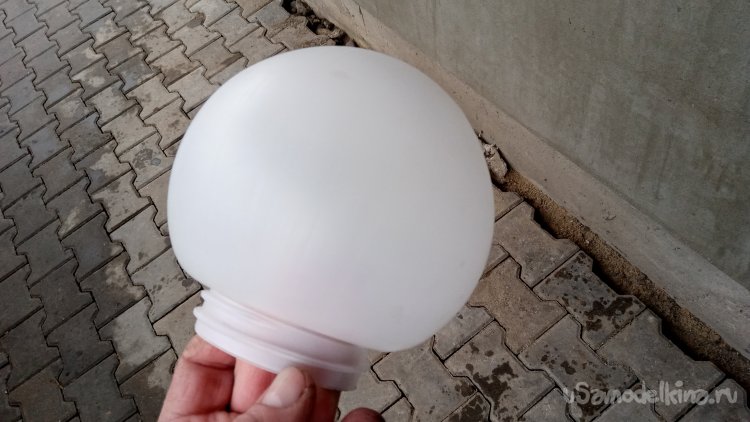

Плафоны к ним есть разнообразные. И цилиндрические, и "бочонки" и "шары". И сделаны как из стекла, так и из полипропилена. Я выбрал полипропиленовые шары. Они стоят дешевле самих корпусов, и выглядят достаточно хорошо, для моих целей. К тому-же, как показала практика их использования со светодиодными лампами на производстве, они достаточно долговечны :

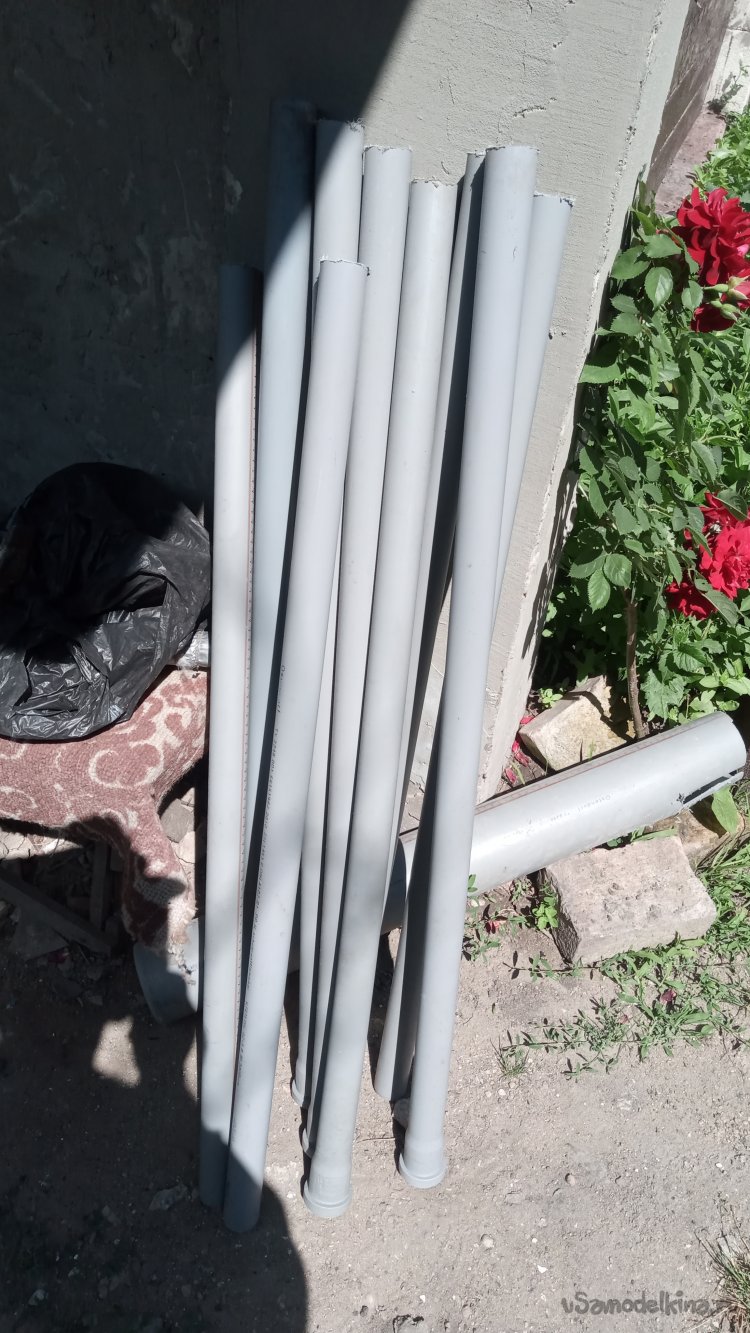

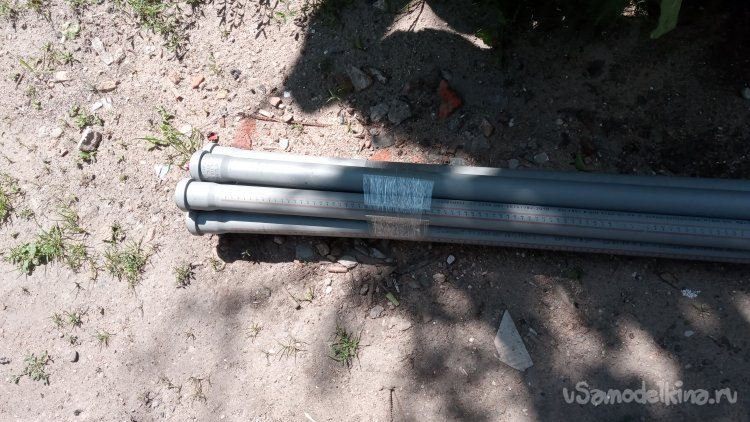

Стойки для светильников я решил изготовить из канализационных труб, диаметром 40 мм. Купил самых тонкостенных, двухметровой длины. Так они тоже получились совсем не дорогими. Я порезал их на половину. (Как позже выяснилось, можно было и на три части))). Просто, на тот момент, я не был уверен в правильном выборе высоты светильников. И решил, что укоротить я всегда смогу!:

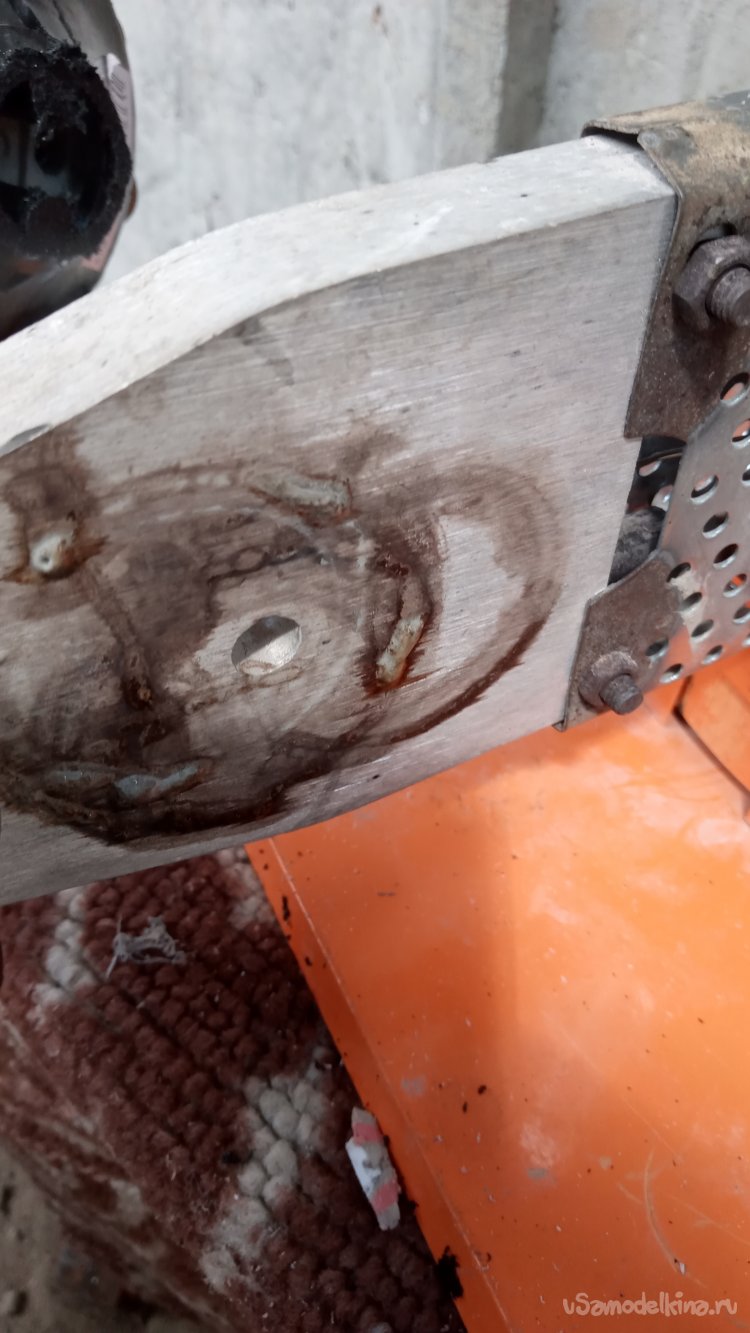

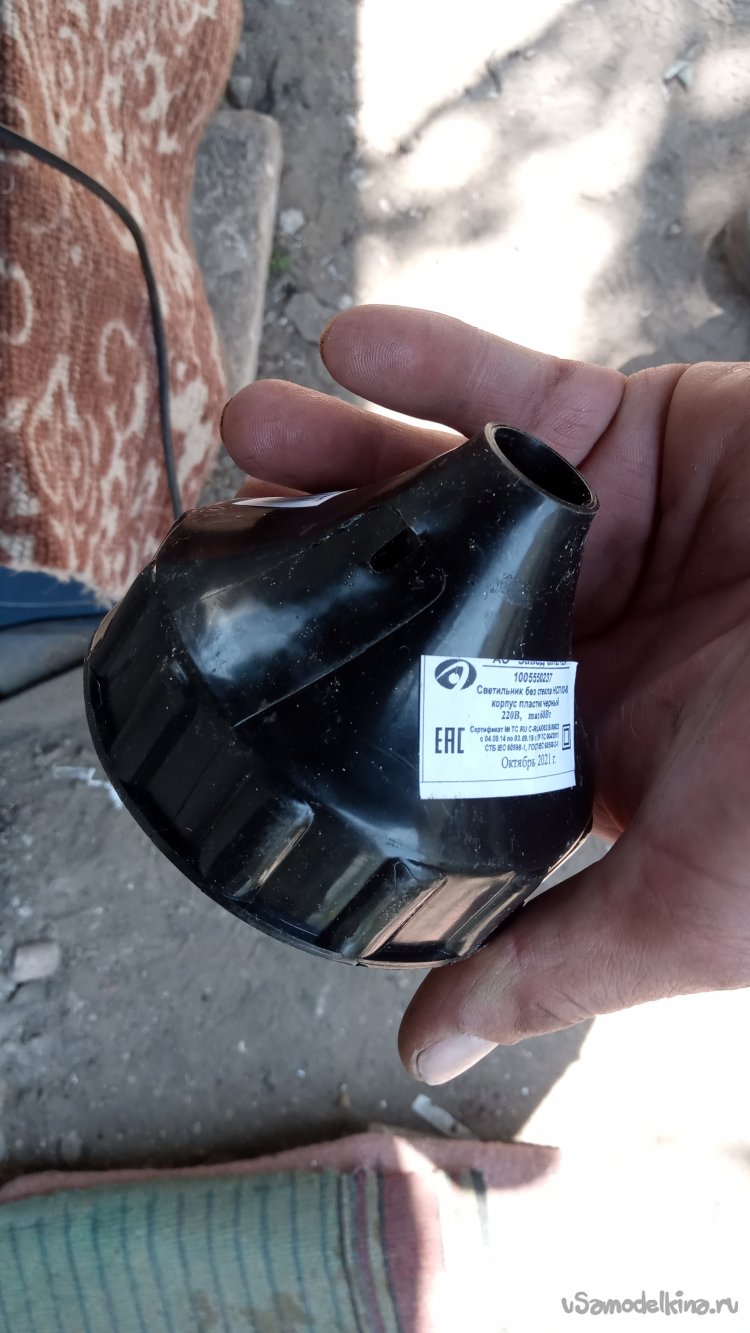

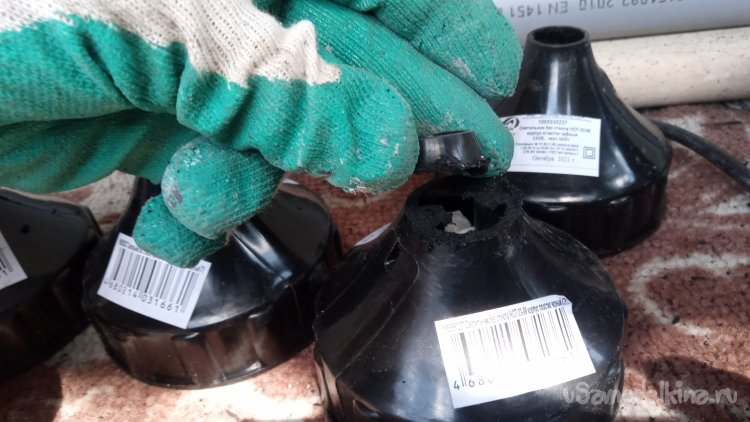

Корпуса светильников тоже изготовлены из полипропилена. Поэтому я решил их сварить с трубами. Накрутил на "паяльник" муфту и дорн под "сороковку". Чтобы корпуса можно было расплавить в нужном месте, пришлось обрезать у них "хвосты". Муфта не достаточно глубокая. Упирались.
После чего сварил трубы с корпусами. При этом корпус подплавлял, уперев его в муфту, а трубу прпосто прикладывал торцом к плоскости:

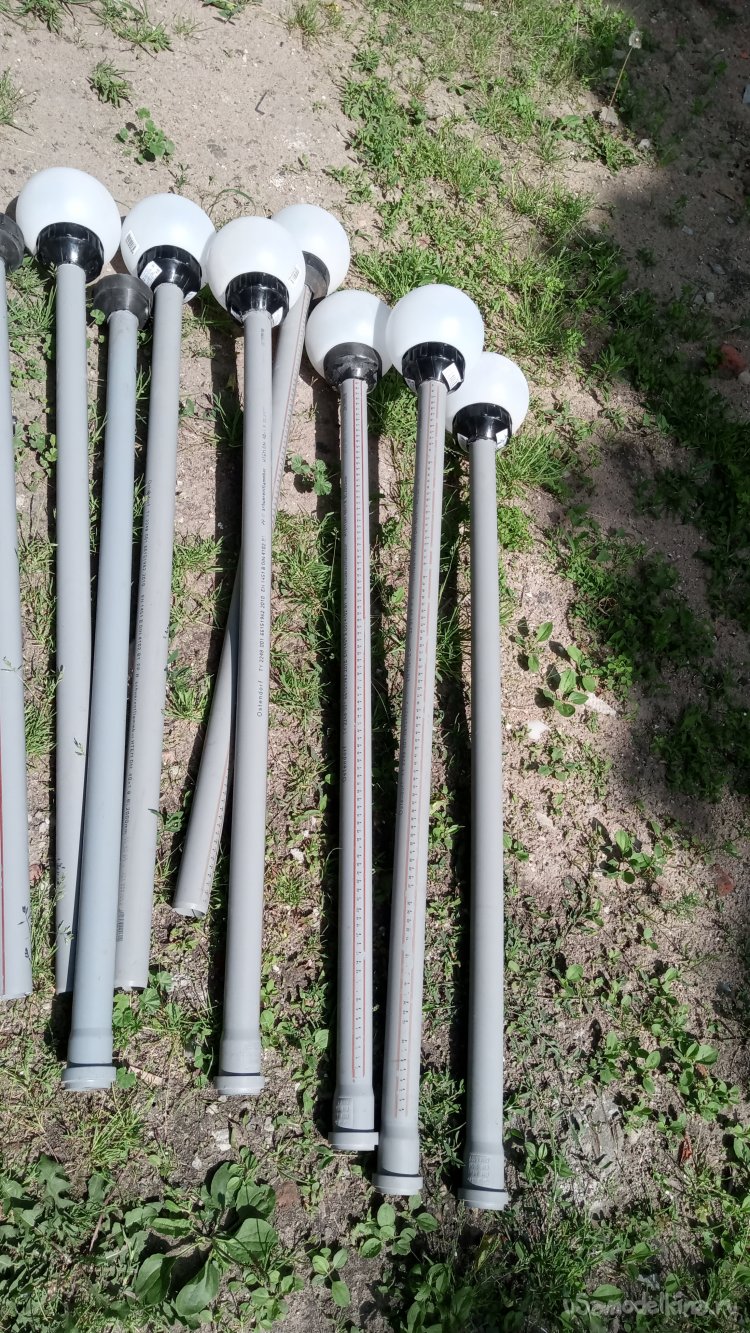

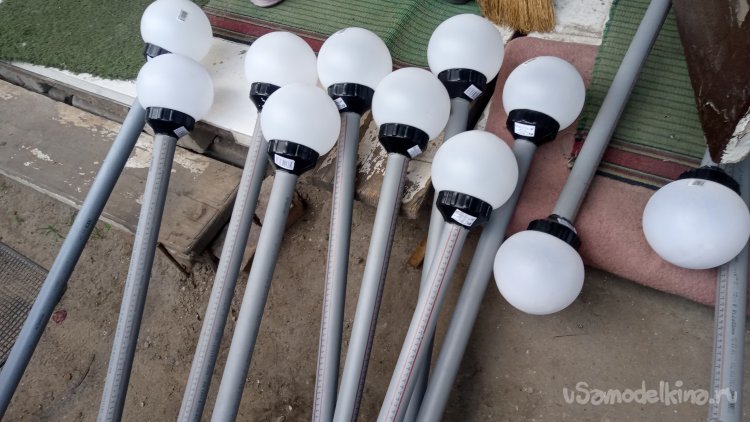

Таким образом, быстро наделал светильников:

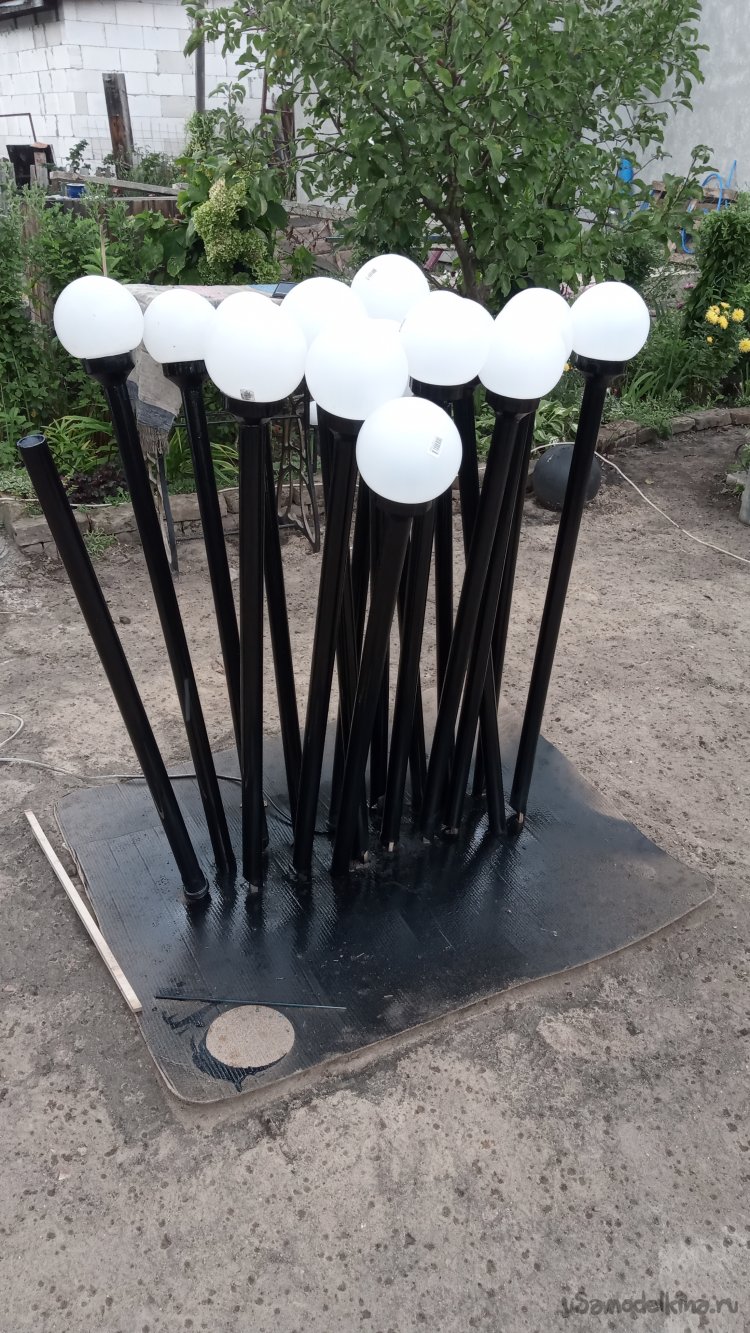

Осталось покрасить стойки. Полипропилен окрашивается плохо - поверхность его гладкая и потому слабая адгезия. Ведь, в отличии от ПВХ, он нейтрален к растворителям, и химической связки между поверхностью и краской не происходит. Поэтому, перед покраской, я тщательно зашкурил все трубы мелкой наждачкой, после чего промыл растворителем и покрасил чёрной эмалью ПФ-115, используя краскопульт. Красил, установив их на штыри из арматуры, забитые в землю:

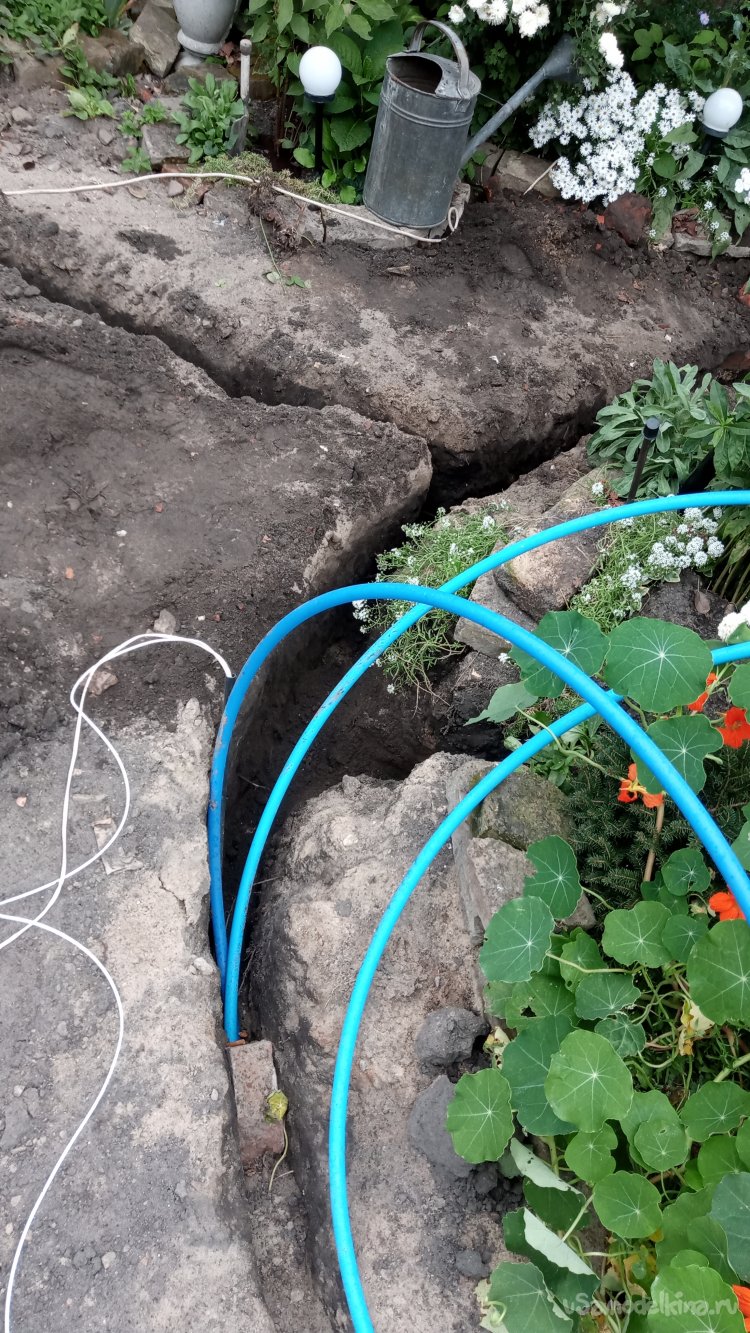

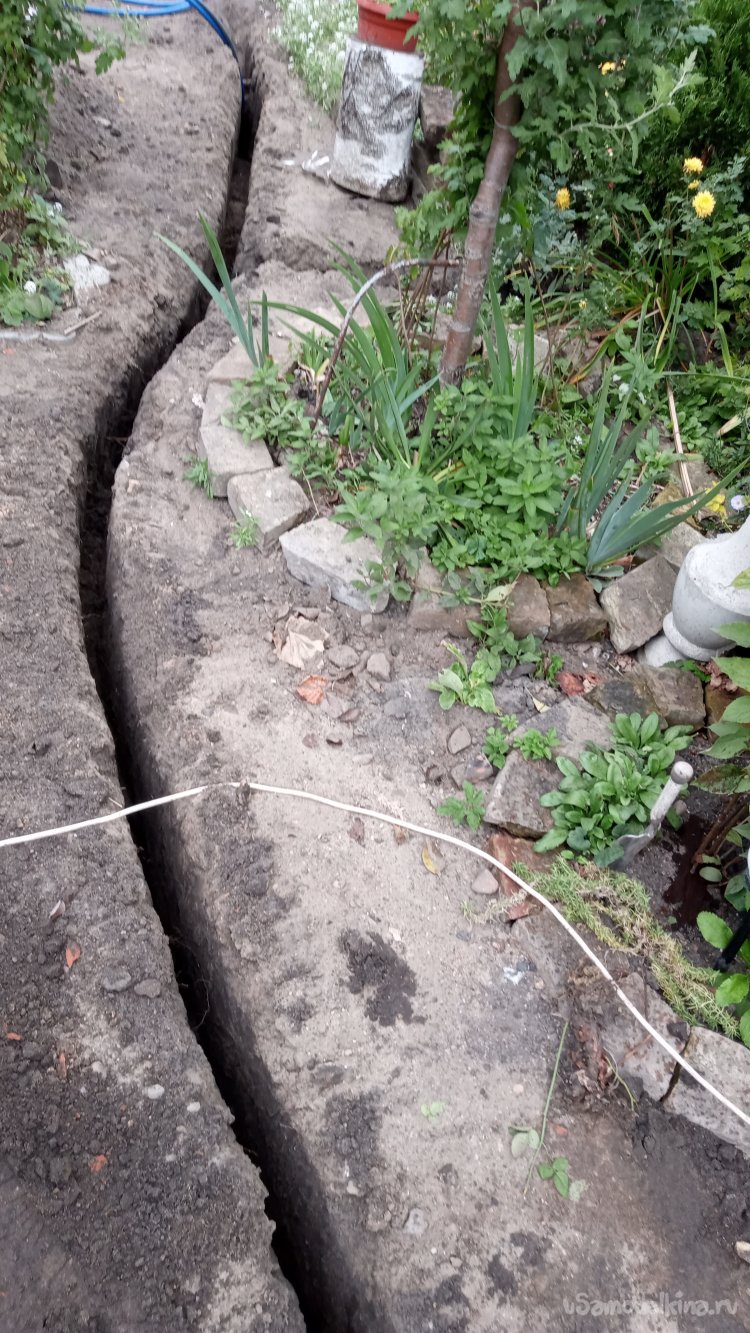

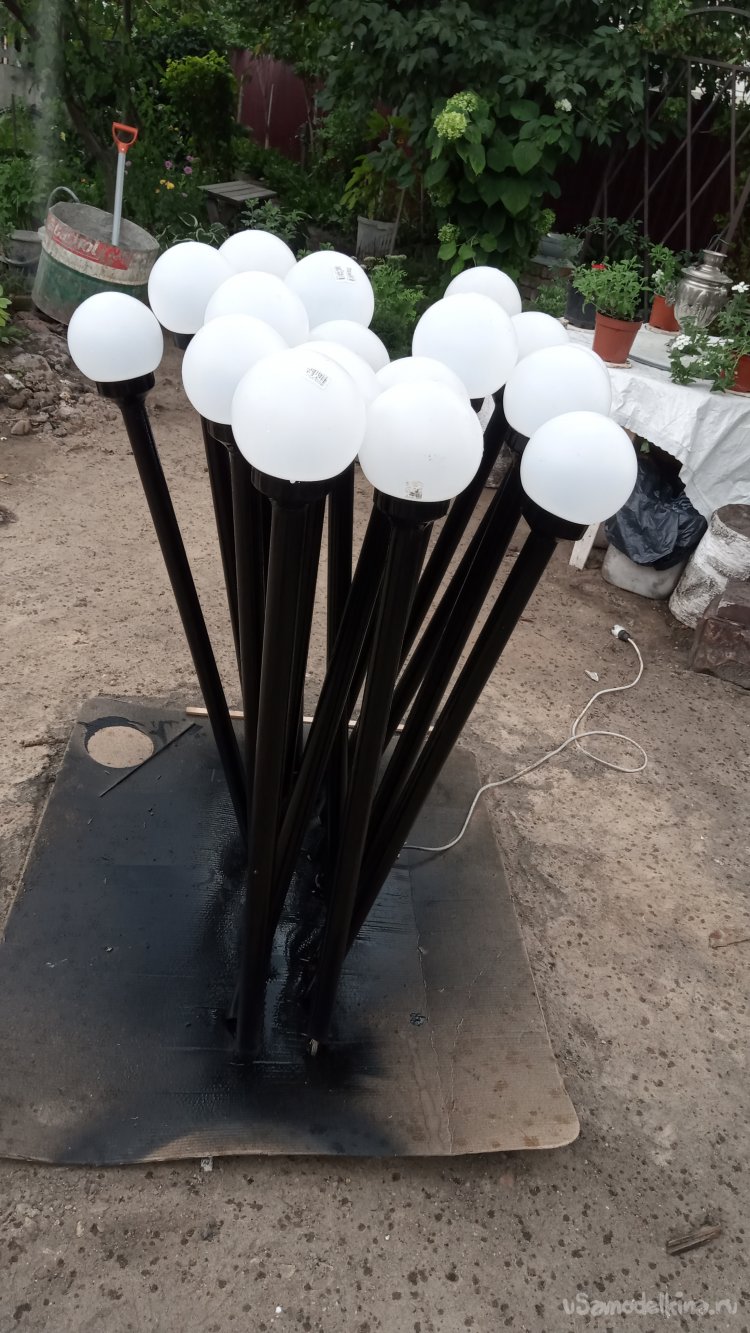

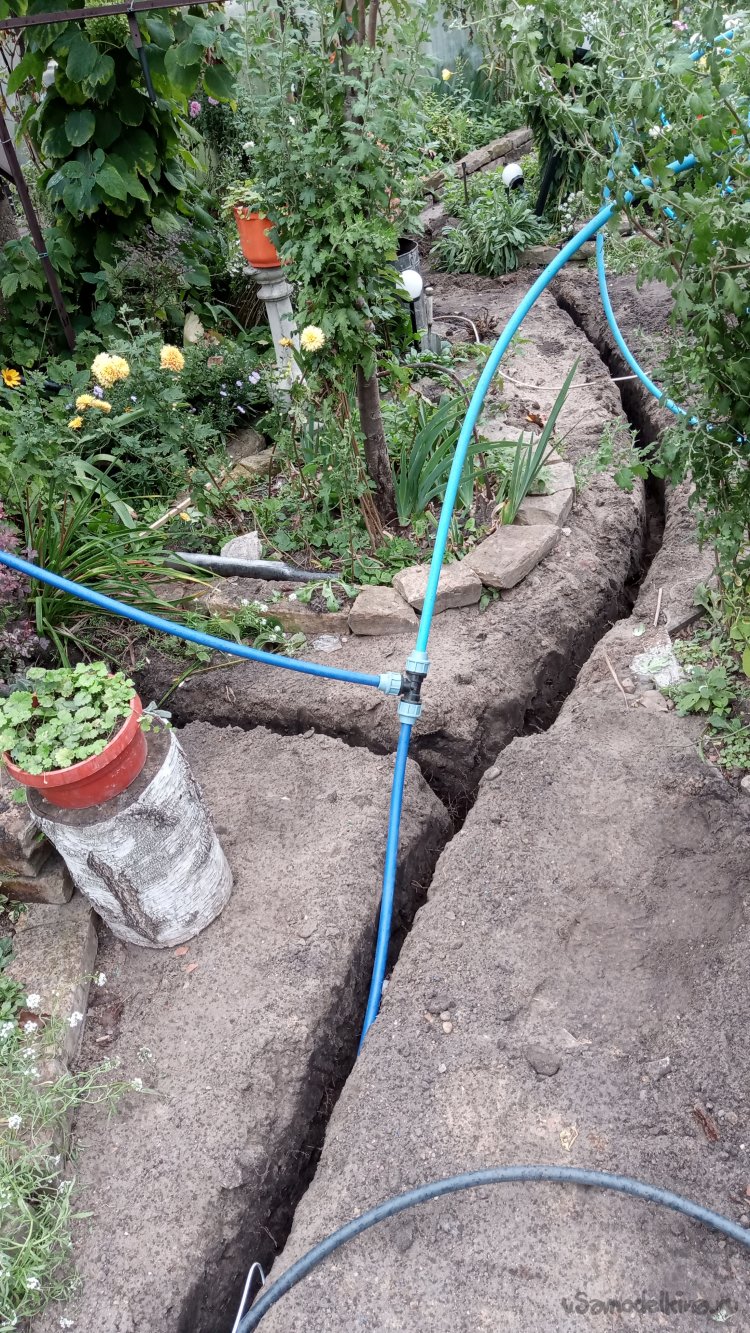

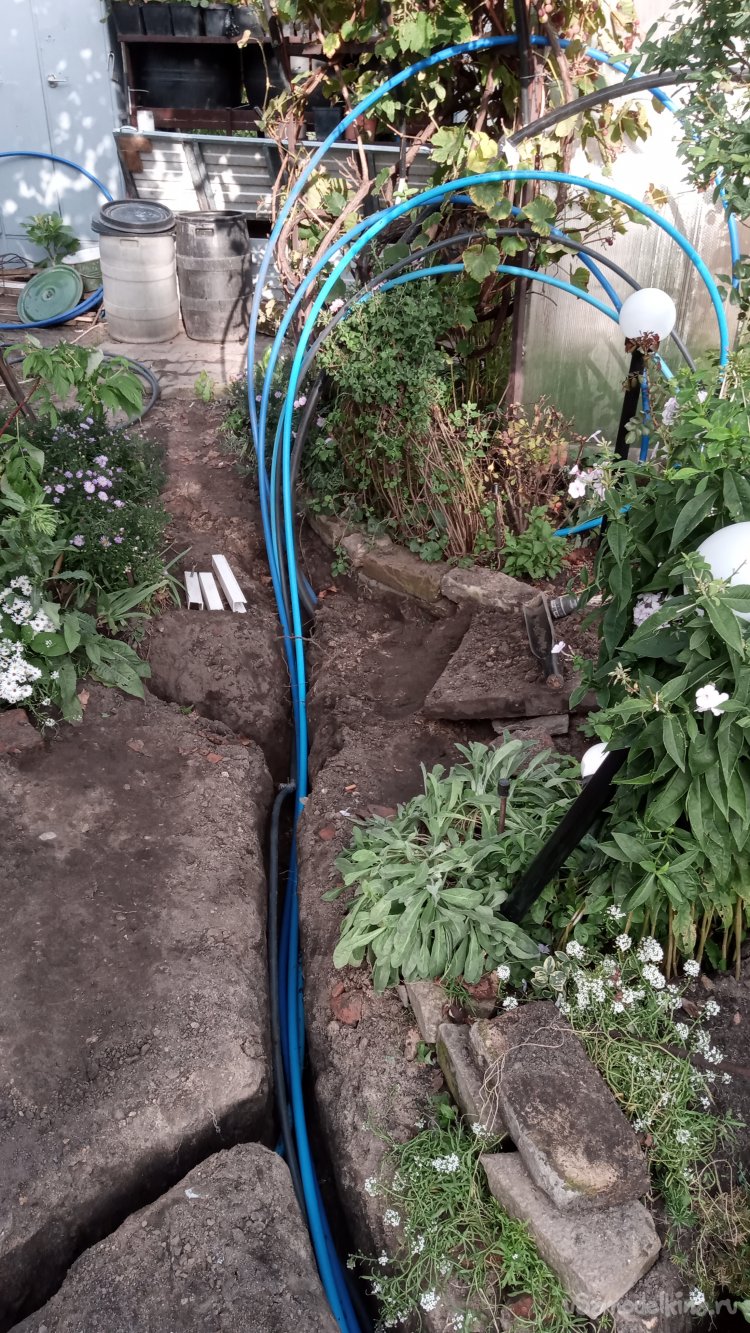

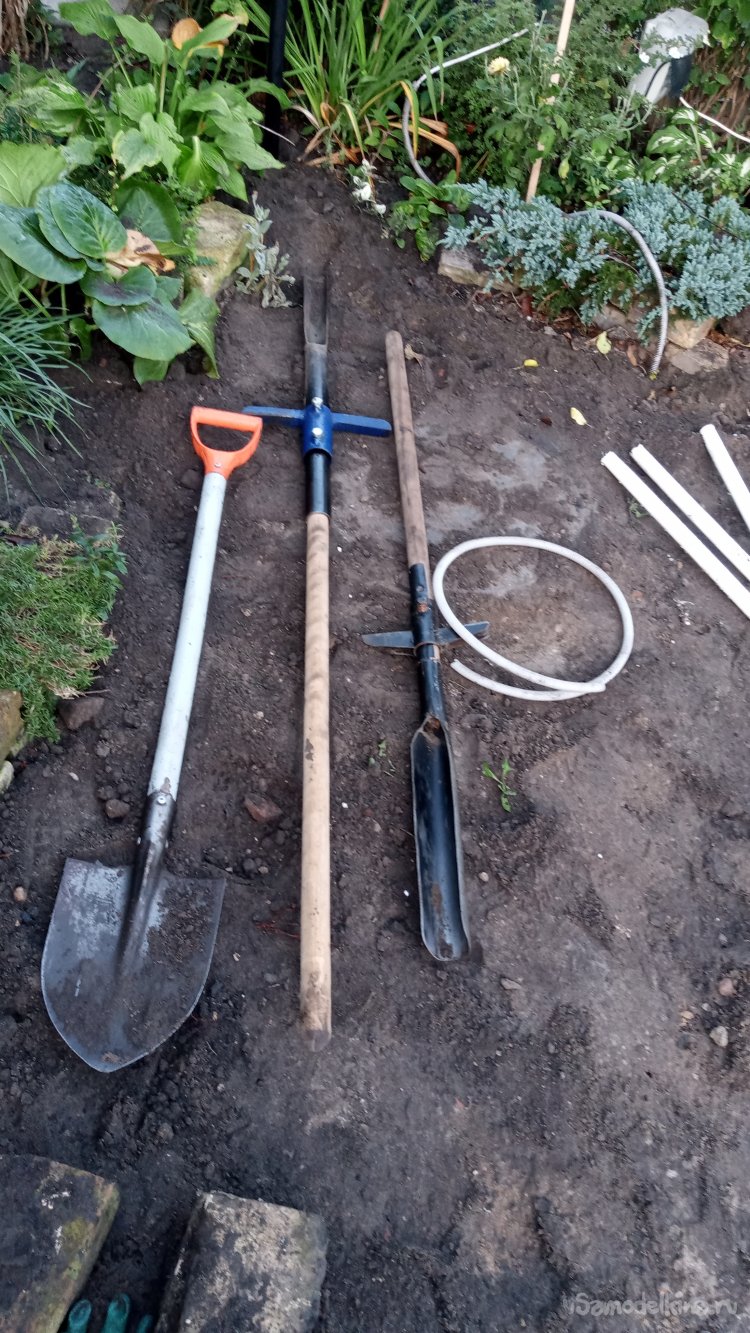

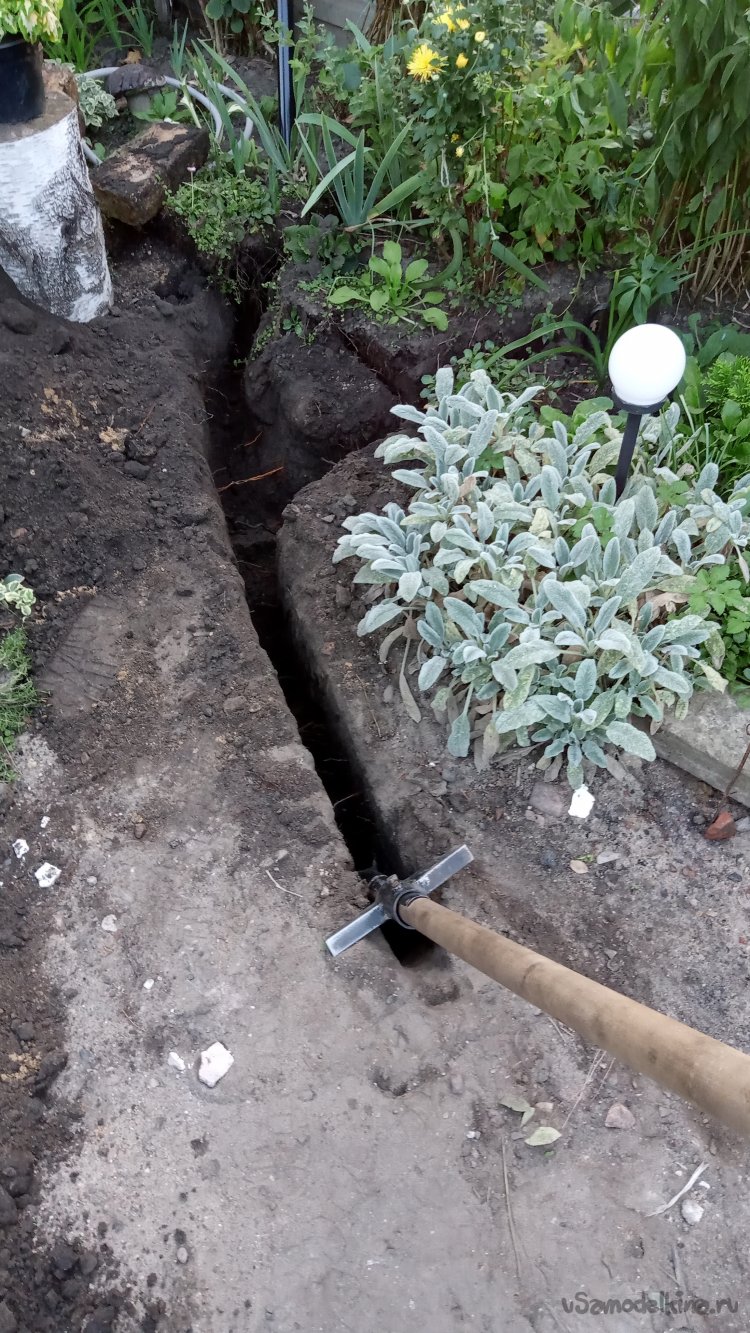

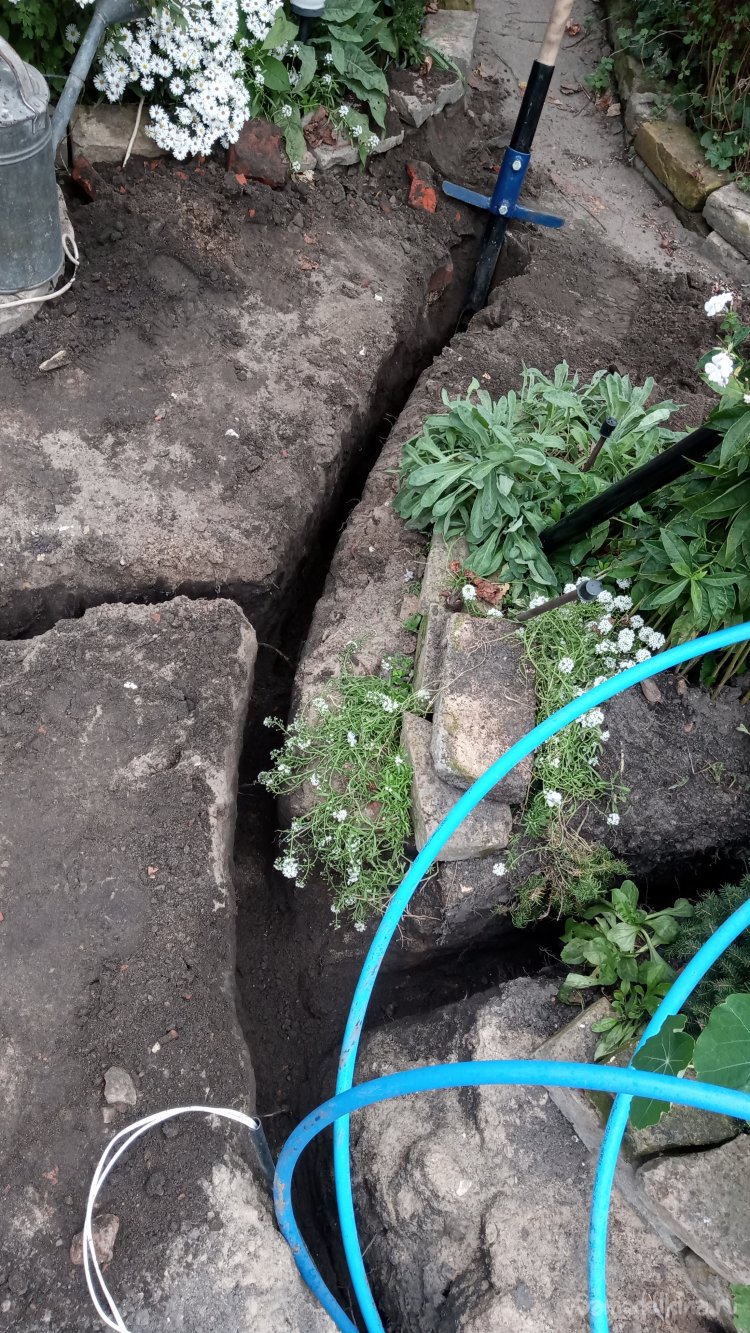

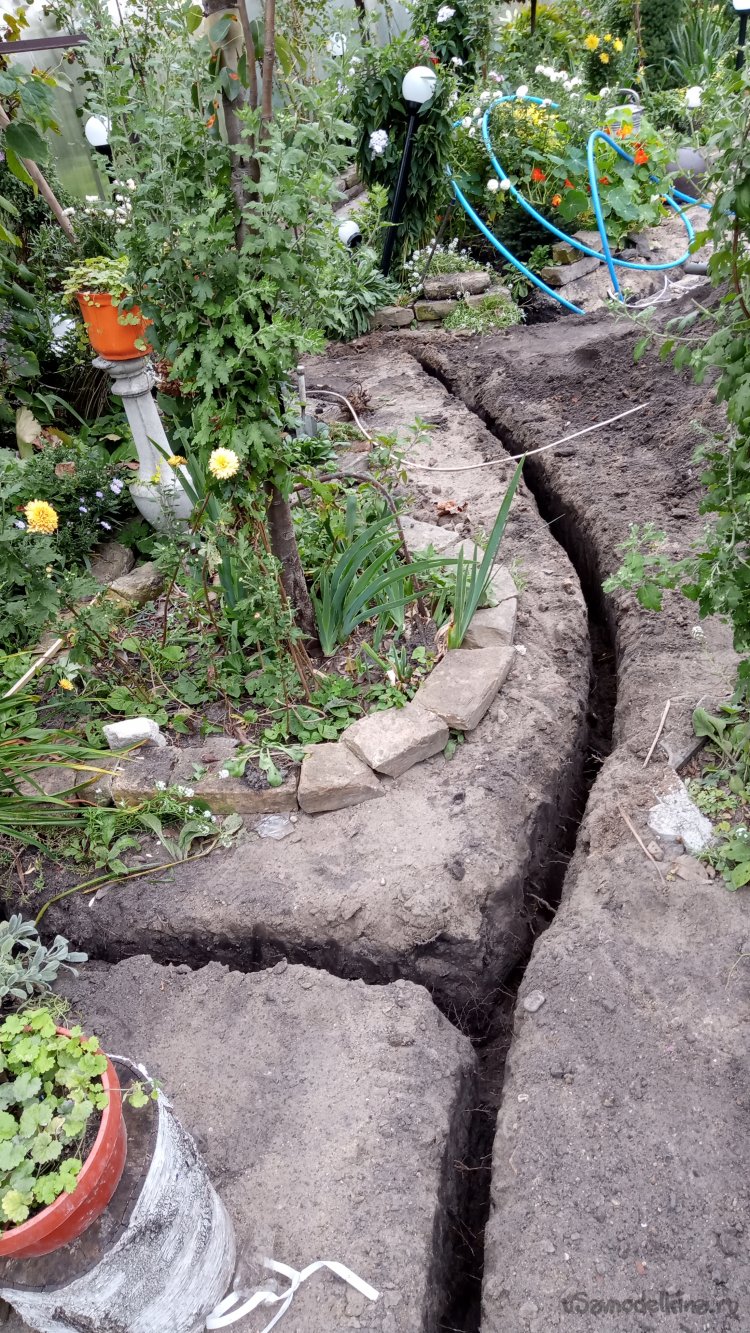

Эмаль ПФ-115 сохнет быстро, но окончательно твердеет ("костенеет") только недели через две. Накрутил плафоны (от дождя) и оставил их сохнуть надолго. А сам принялся прокладывать провода. В этом мне очень помогла моя лопата из трубы. Так как в общей сложности (судя по количеству затраченного провода) мне пришлось прокопать около 180-ти метров траншеи. (Провода ушло чуть больше 200-т метров!). Если бы работал обычной лопатой, я уничтожил бы отвалами земли весь сад и клумбы. А так, копал, выкидывая землю в тачку, если рядом не было места. После укладки засыпал землю обратно, утрамбовав щель торцом доски. Вместе с проводами решил развести и трубы для полива. Провода затягивал в ПНД трубу. Всё закладывал на глубину пятьдесят сантиметров:

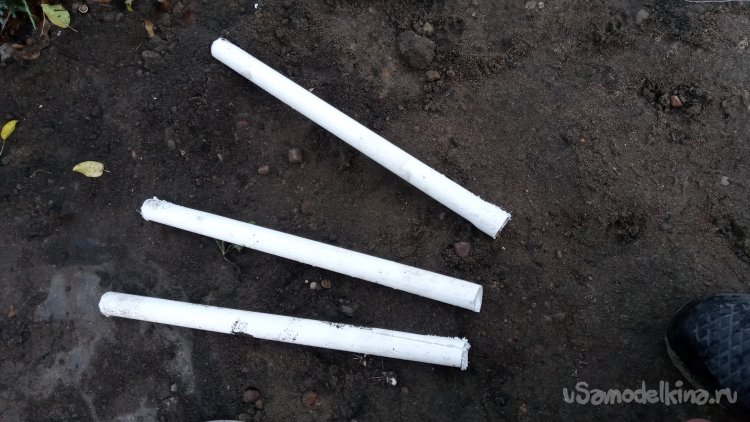

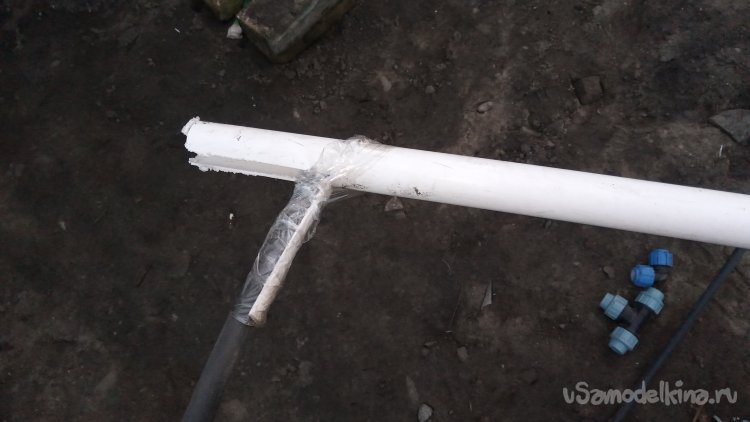

В местах, где будут установлены фонари, выводил провода наверх через обрезки канализационной ПВХ трубы 32 мм., которые торчат из земли вертикально. Позже стойки фонарей просто одел на них. Никаких электрических соединений под землёй не допускал. Все концы выводил в фонари и там уже параллелил.

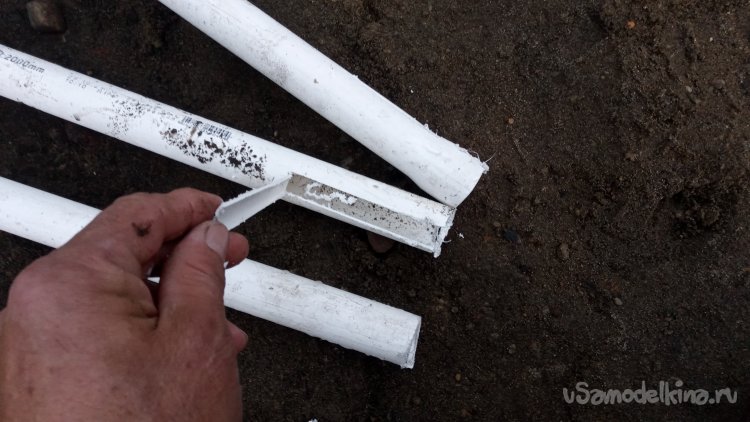

Под дорожками закладывал трубы боем кирпича, а потом уже засыпал землёй. Это и защита ( мало-ли, копать потом что-то буду, забыв, что там трубы и провода!) и фиксация упругих труб, пока не присыплются землёй.
С фонарями тоже немного поработал. Они, ведь, предназначены для того, чтобы висеть плафоном вниз. У меня-же, они торчат плафонами вверх! Чтобы минимизировать попадание воды внутрь через резьбу, заворачивал их с использованием сантехнической фум-ленты. Обматывал ею резьбу плафона, потом поливал силиконовой смазкой и только так затягивал. И, всё-же, полностью и гарантированно исключить попадание влаги внутрь, особенно, при сильных дождях, или таянии снежных "шапок", думаю, не получится даже таким методом. К тому-же, внутри обязательно будет образовываться конденсат, особенно зимой. Поэтому, когда подключал патроны, заменил шурупы, которыми они прикручены к корпусу, на более длинные и одел на них обрезки пластиковой трубки. (Насобирал в офисе много не пишущих уже шариковых ручек и порезал их корпуса по сантиметру))). Получается, что патрон у меня стоит внутри светильника на сантиметровых ножках. И влага может легко стекать внутрь трубы по стенкам, как по воронке, не соприкасаясь с электрическими соединениями в нижней части патрона. Лампы использовал маломощные, которые предназначены для уличных гирлянд. Ведь эти светильники несут декоративную функцию. А для освещения зоны отдыха у меня зреет другой проект!))))

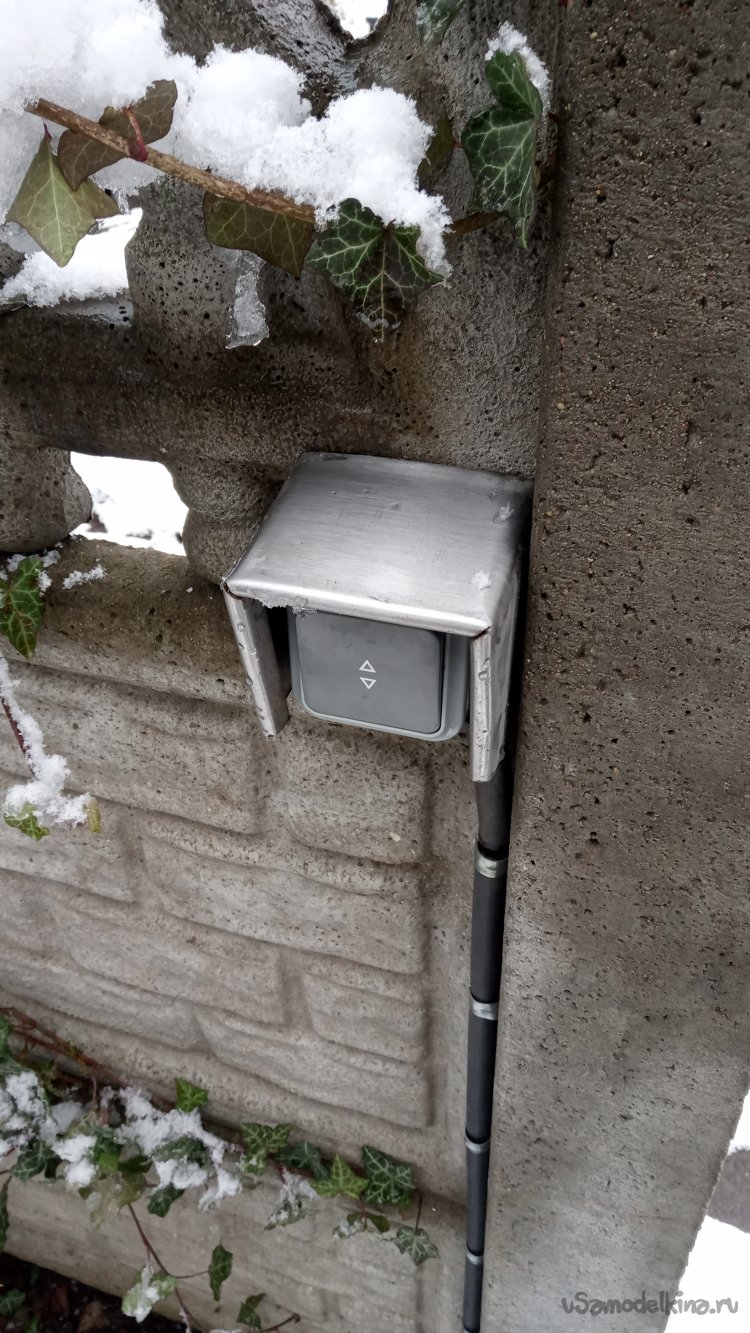

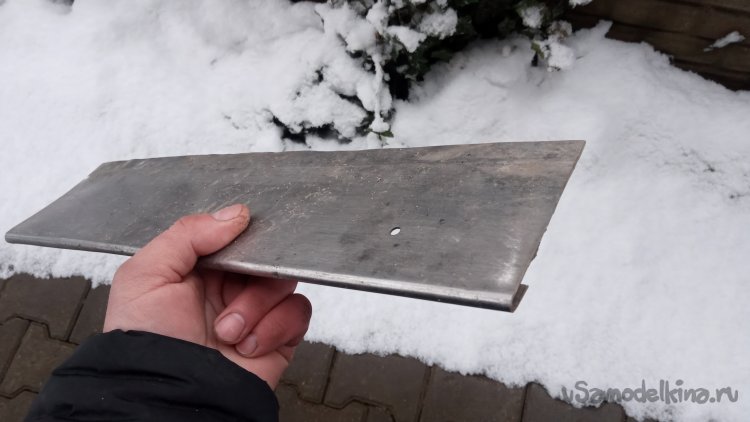

Подключено всё это у меня через двухамперный автомат. (Оказывается, сейчас и такие слабенькие есть!) , с использованием проходных выключателей. Один - у калитки при входе в сад, второй - на центральной поляне. Для выключателей, которые имеют класс защиты IP44, сделал из куска нержавейки защитные "будки":
Вот, собственно, и всё.

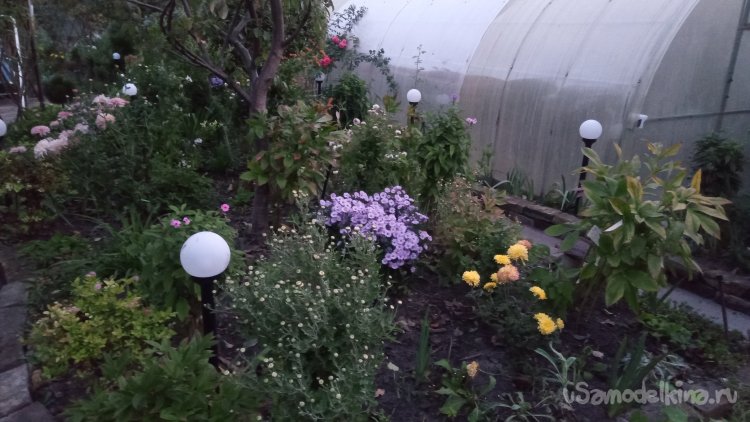

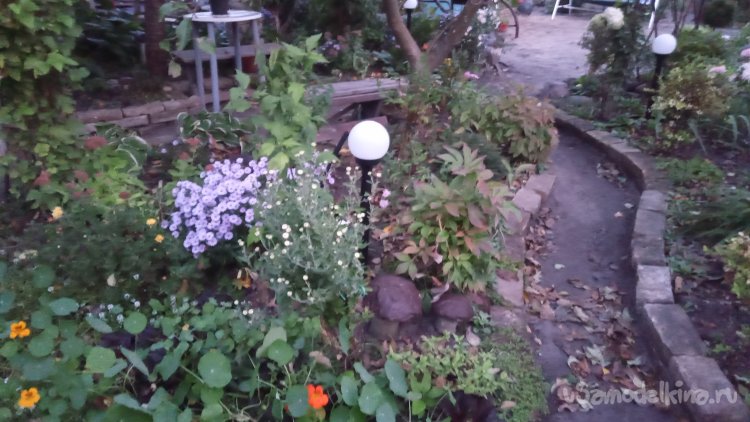

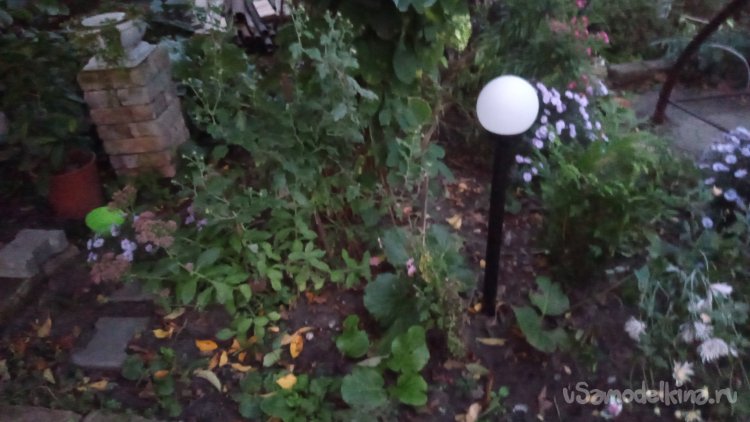

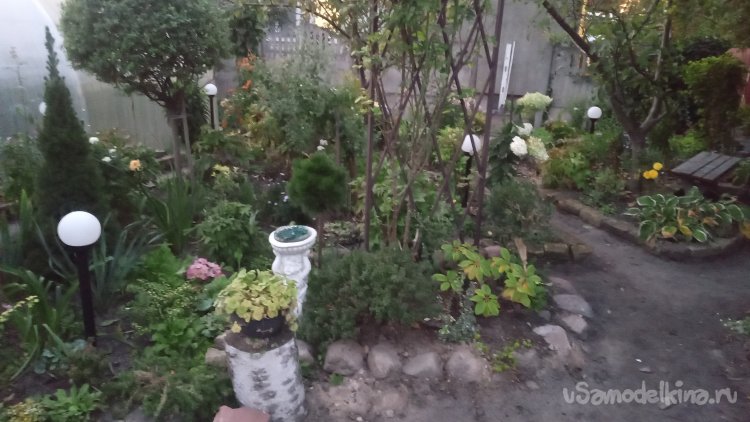

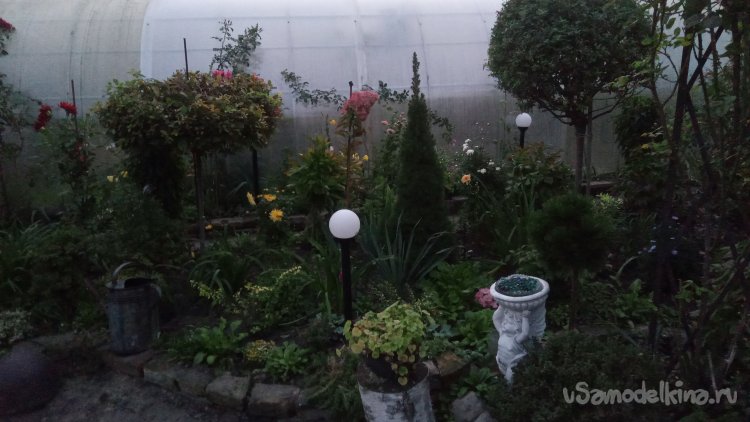

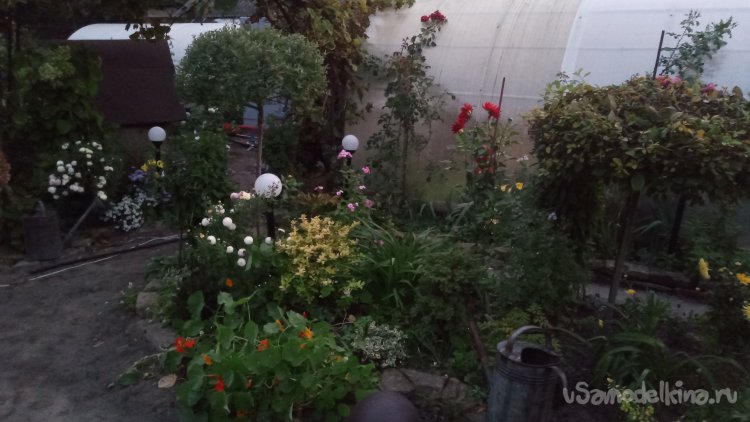

Сделал это всё ещё в августе. Так что, пользуемся уже полгода. Получилось именно то, что задумывалось - очень уютно вечером посидеть в саду при мягком, слабом освещении клумб.

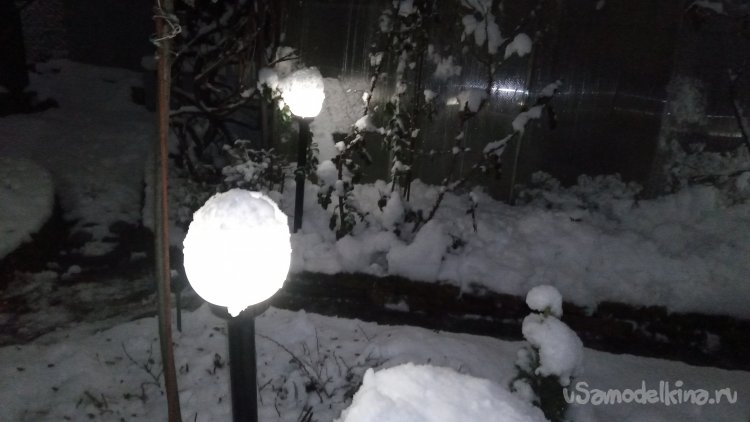

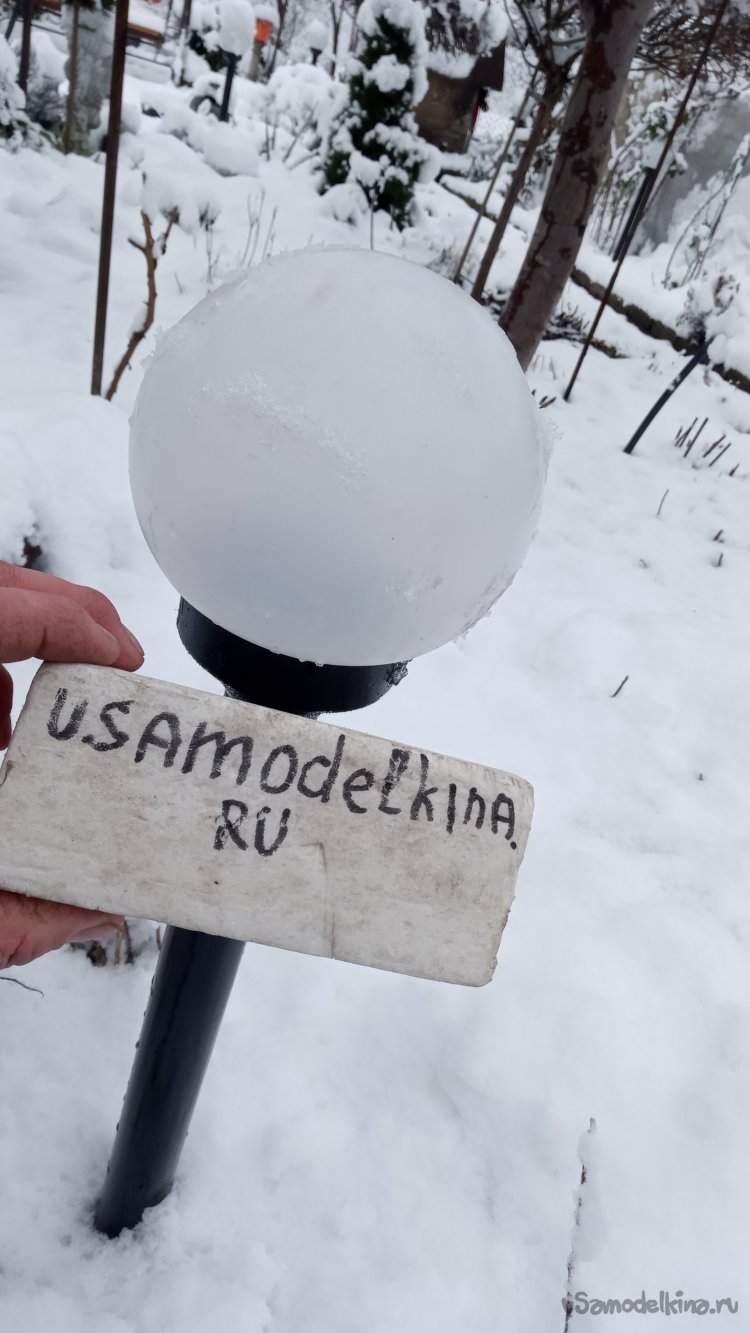

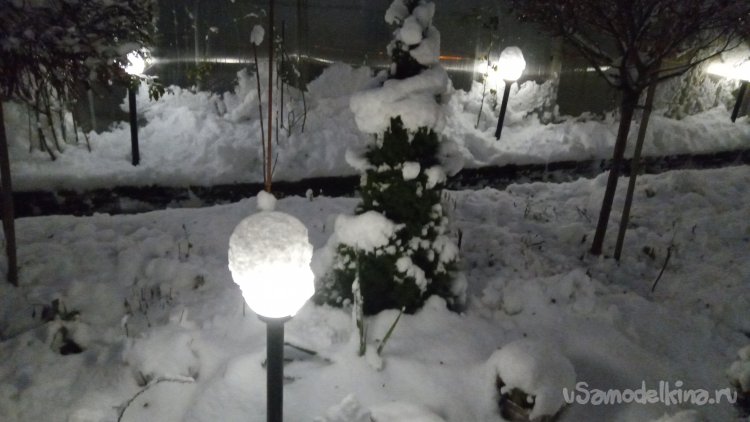

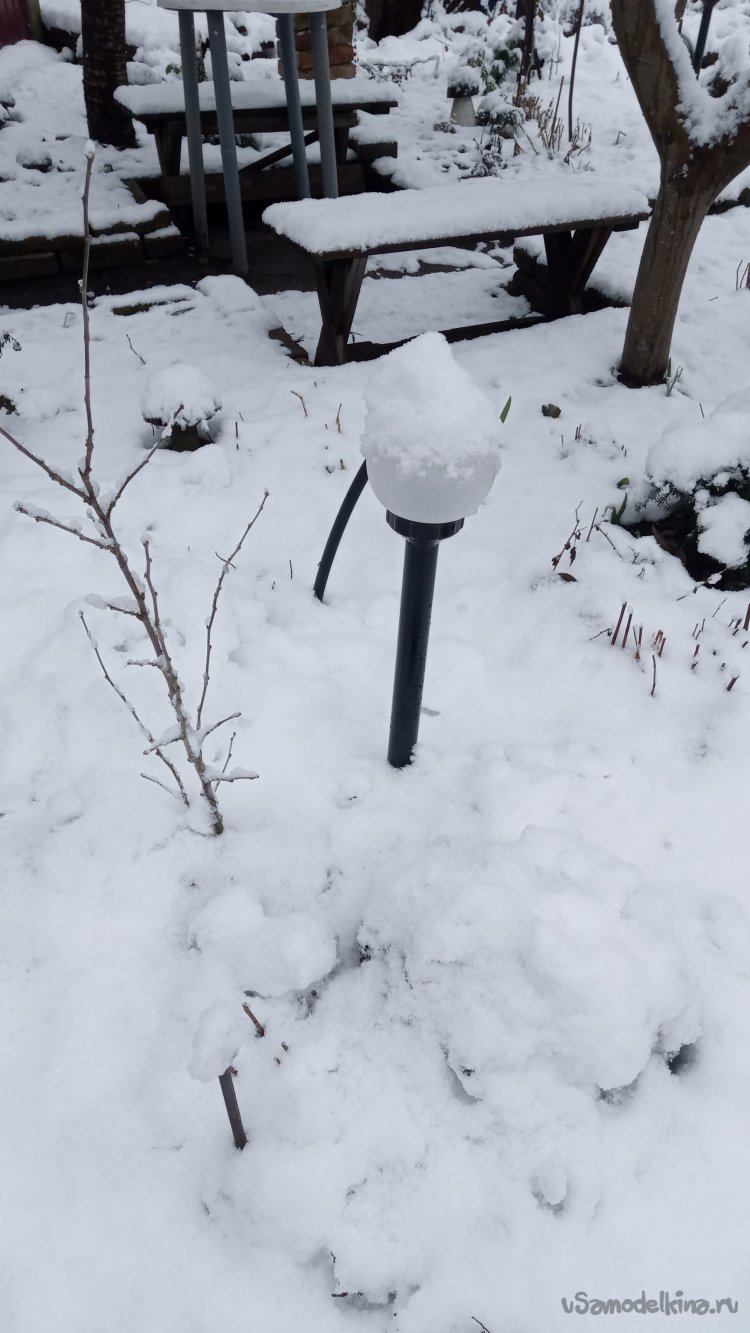

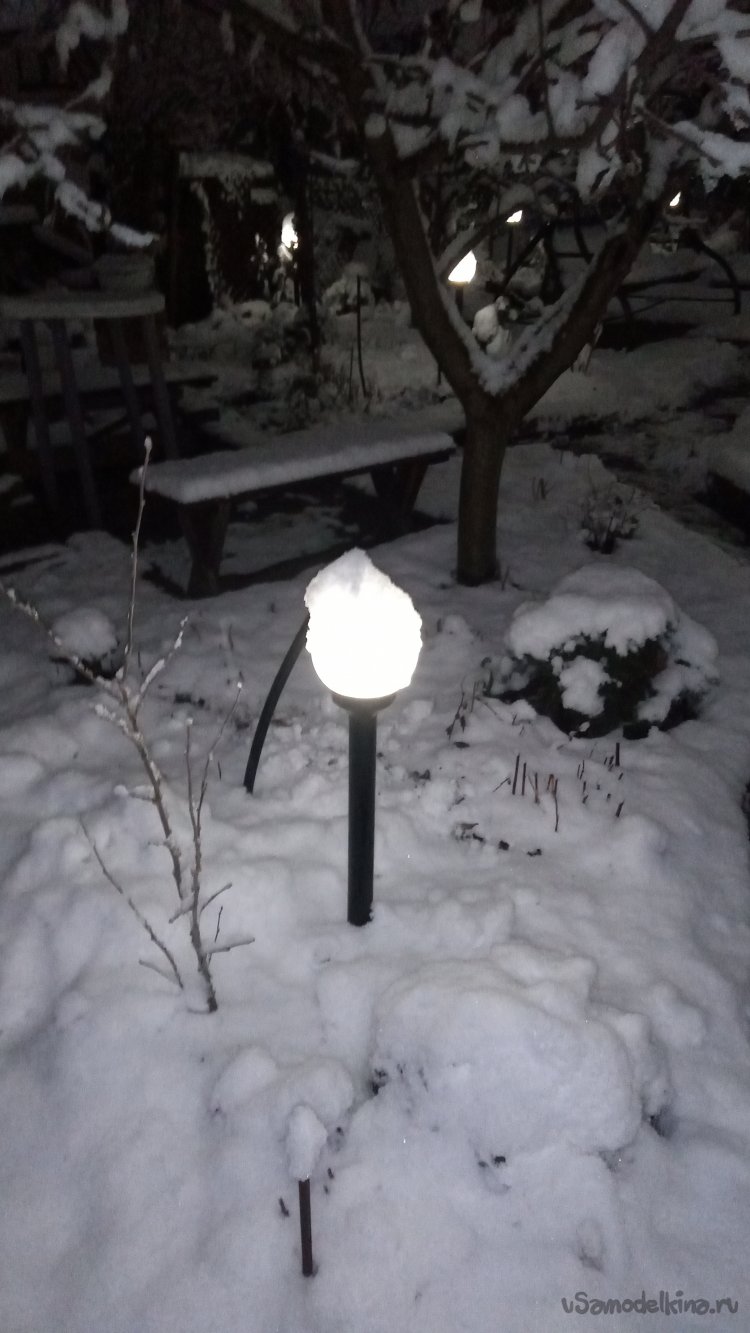

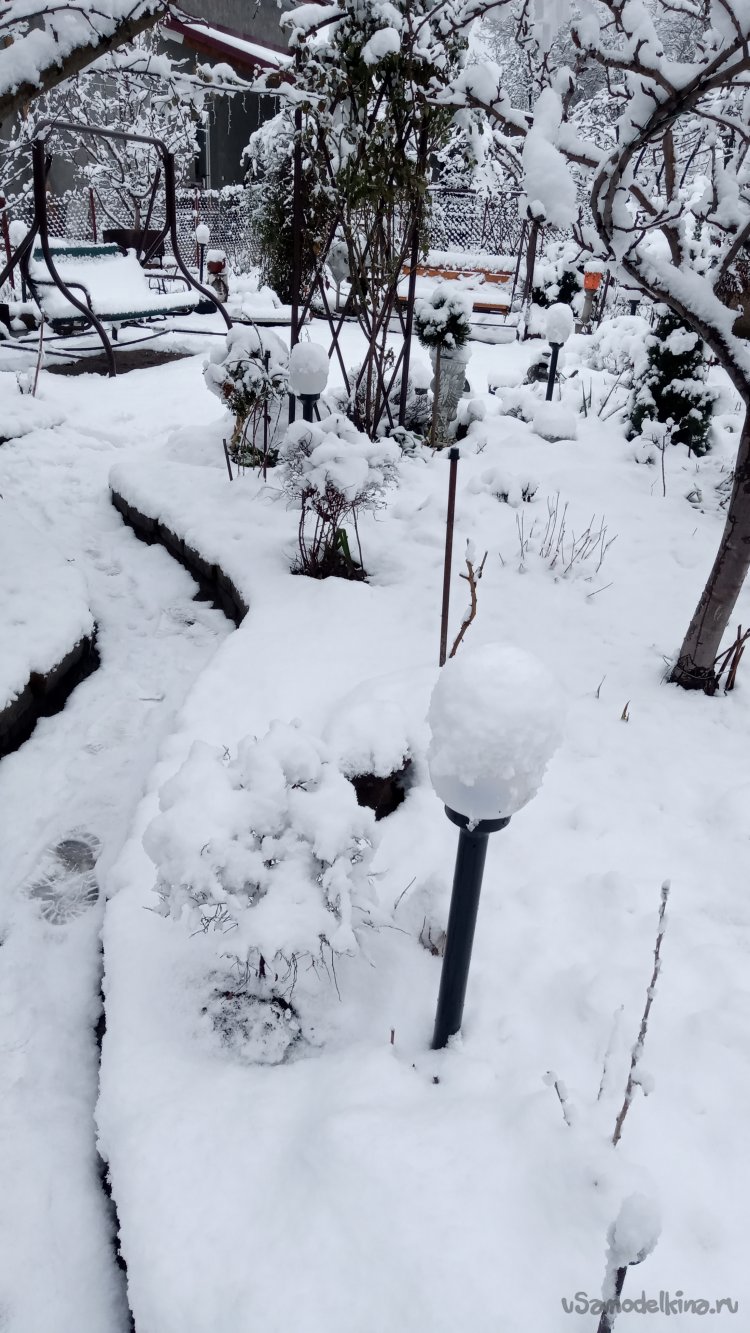

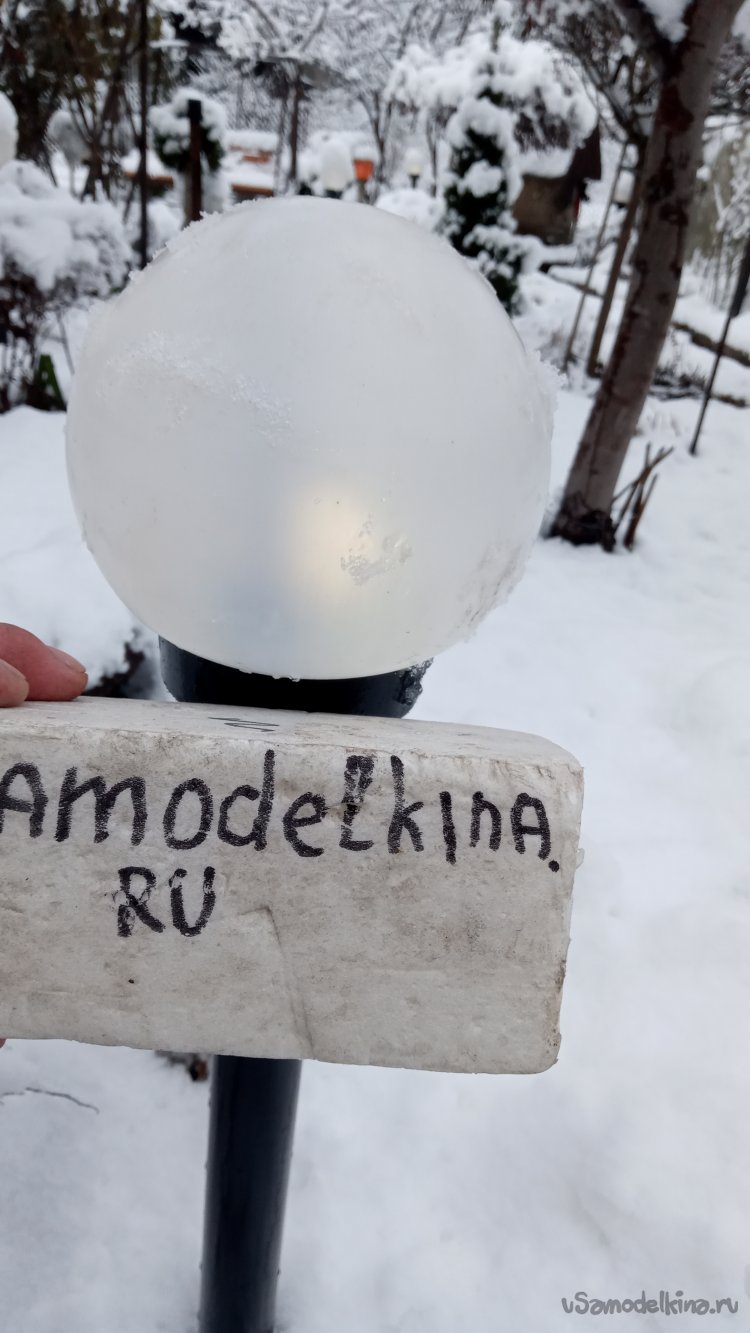

И, даже зимой, оно очень красиво вечером выглядит:
Есть ещё планы по этим фонарям. Укладывая кабеля, я завёл в каждый фонарь, кроме ШВВП, ещё и телефонный кабель. Хочу, кроме ламп, установить в каждом плафоне по светодиоду и запитать это всё от аккумулятора, заряжаемого от солнечной батареи. Чтобы, с наступлением темноты, каждый шарик начинал светиться слабеньким светом. (На подобии покупных садовых светильников на солнечных батареях). Но, только, в отличии от них, систему хочу хорошо продумать. А то, уж больно те светильники недолговечны....
Но этим займусь уже следующим летом! А пока вот так
