Здоровья и удачи вам, решившим потратить время на прочтение этого текста!

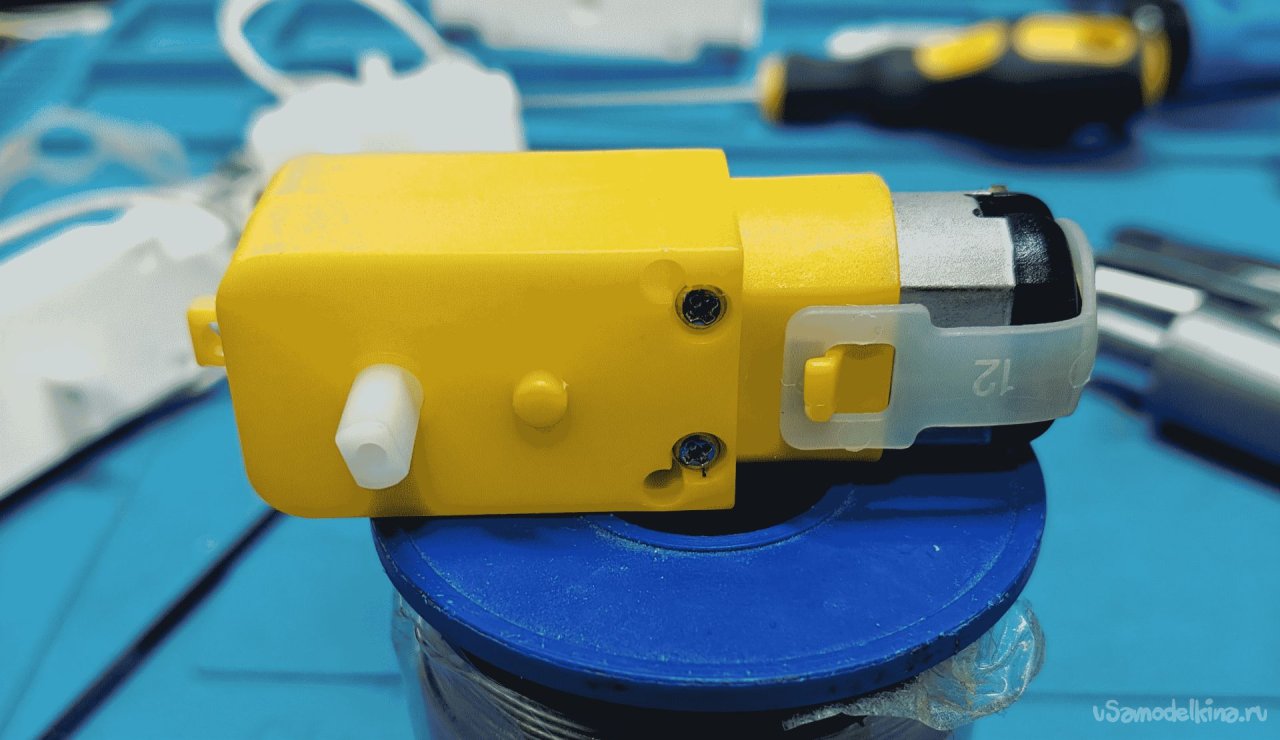

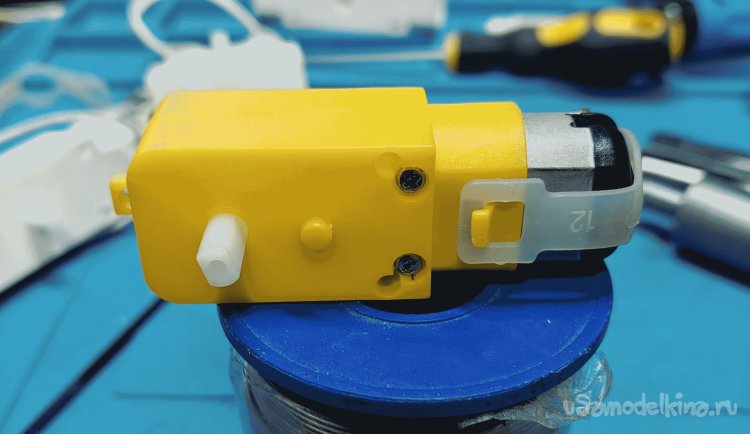

Все кто когда-либо делал самоходные модели , наверняка имел дело с китайским моторчиком со встроенным редуктором «TT-motor» (он же «Желтый моторчик»).
Вещица неказистая, но зато с лихвой покрывающая запросы нетребовательных самоделок, и при этом, что не маловажно, дешевая. Мощность его конечно небольшая, что, собственно, становится проблемой если масса модели становится заметной.
Далее речь пойдет о версии «TT-motor» с передаточным числом 1:48 (по другим данным 1:45 – зубья у шестеренок не пересчитывал).
Здесь я попытался увеличить мощность этого моторчика путем решения проблемы «в лоб» - посадить на один редуктор два двигателя с максимальным использованием компонентов исходного (вернее двух исходных) «TT-motor».

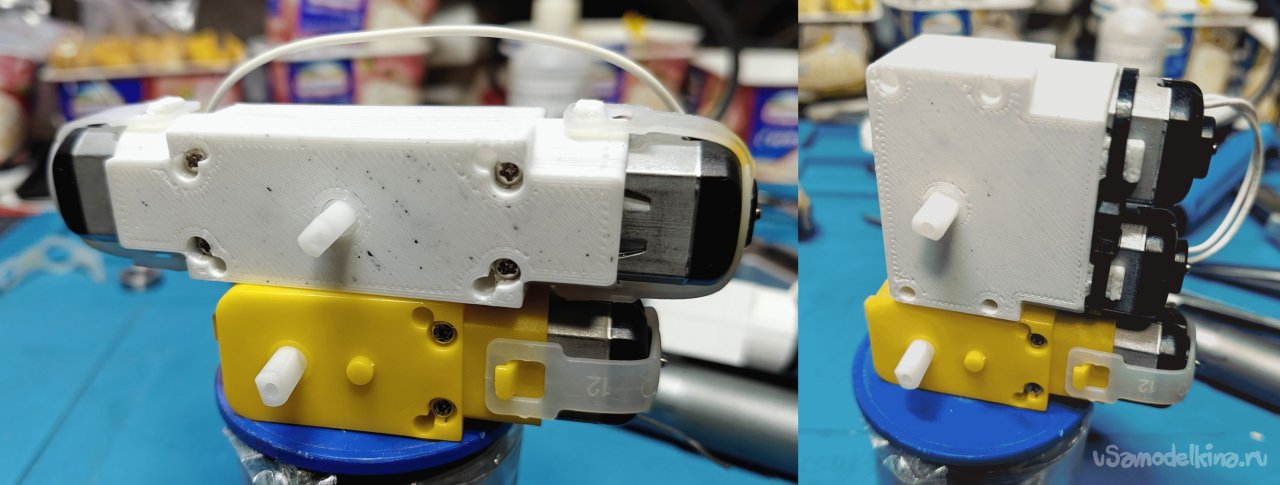

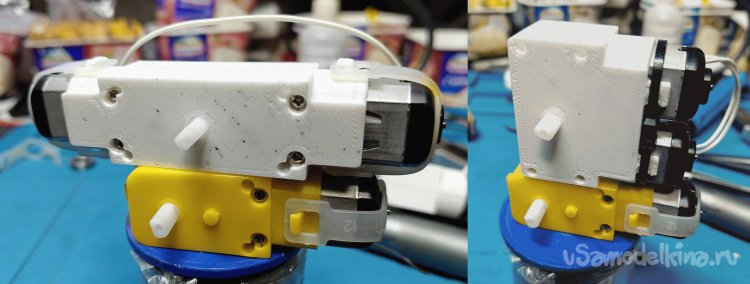

В конечном счете, получилось вот такое:
Как видно, я сделал два варианта конструкции: с соосным расположением моторчиков и с рядным. Начнем с соосного.
Двойной «TT-motor» с соосным расположением двигателей.

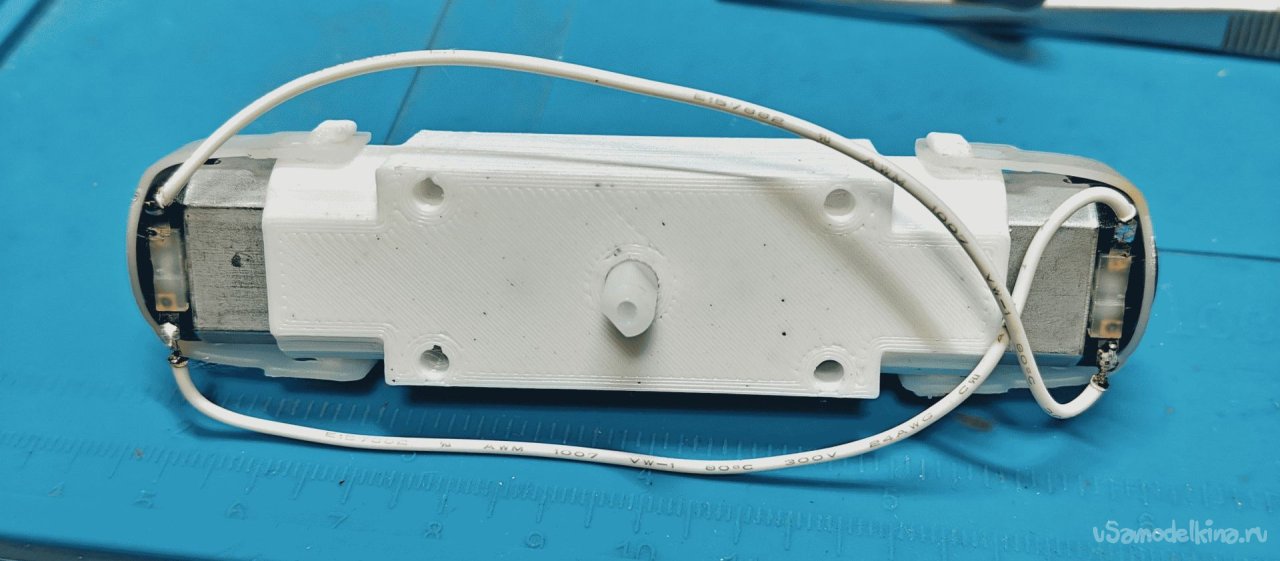

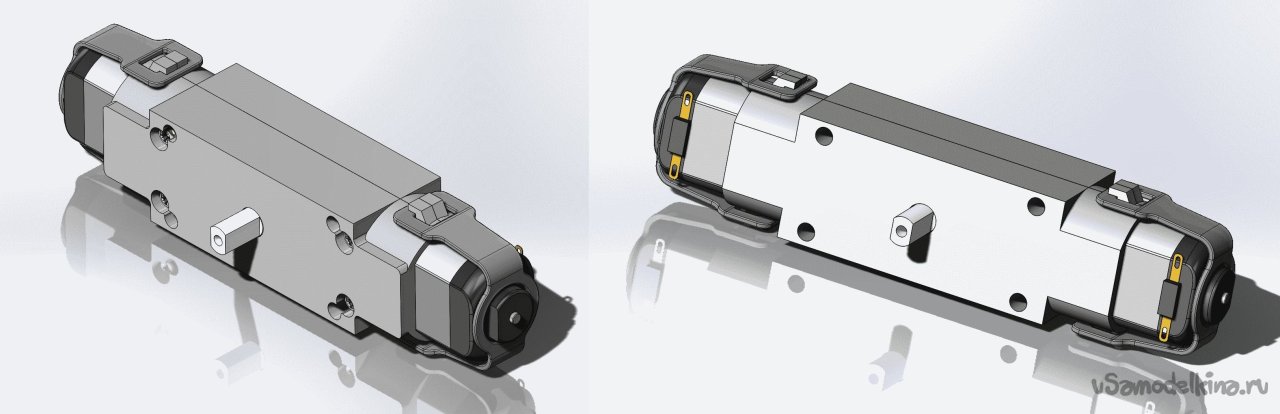

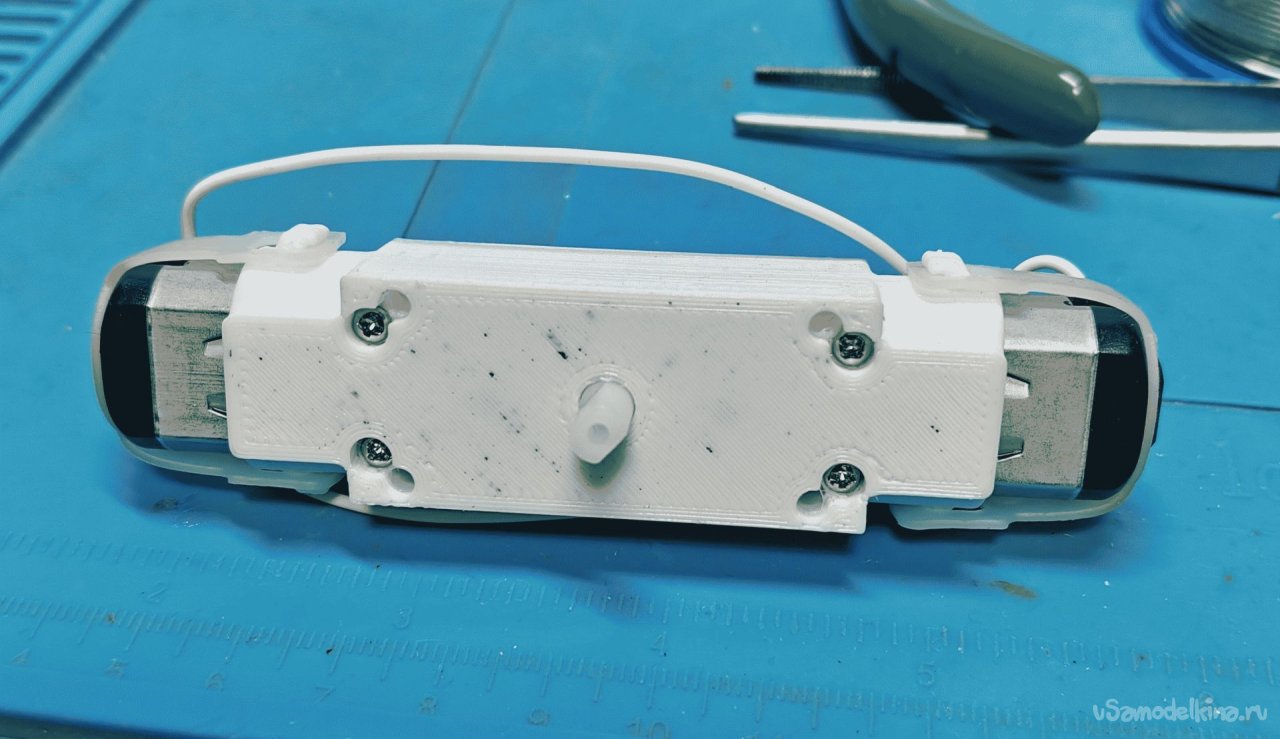

Общий вид:

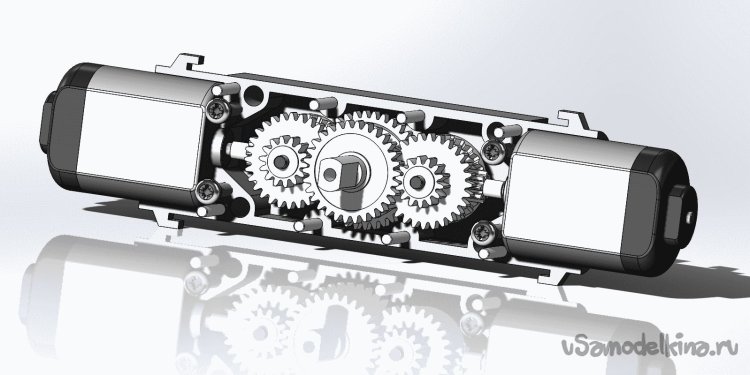

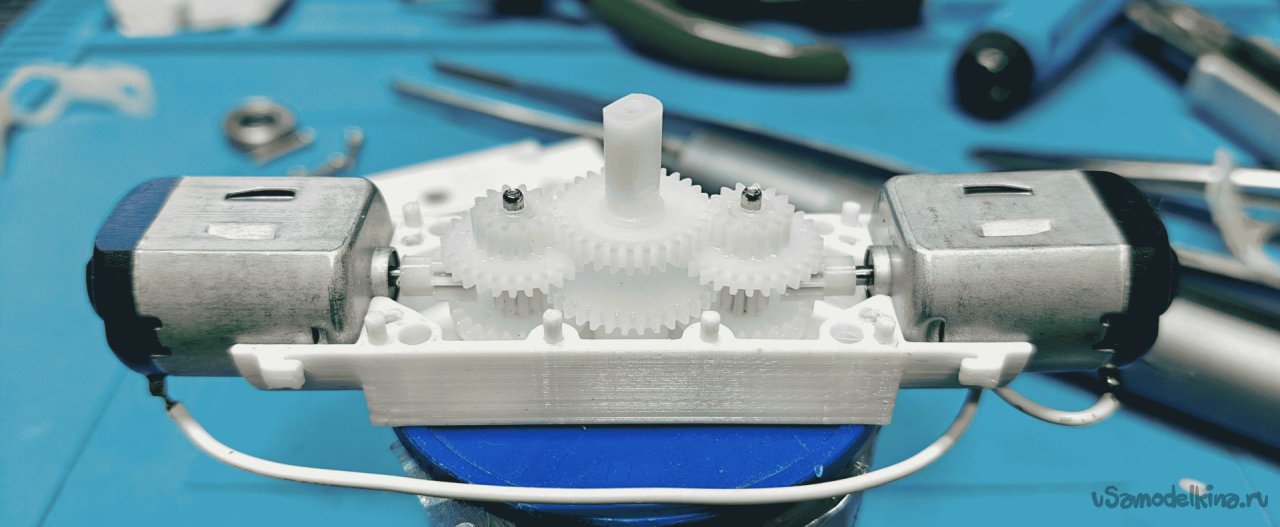

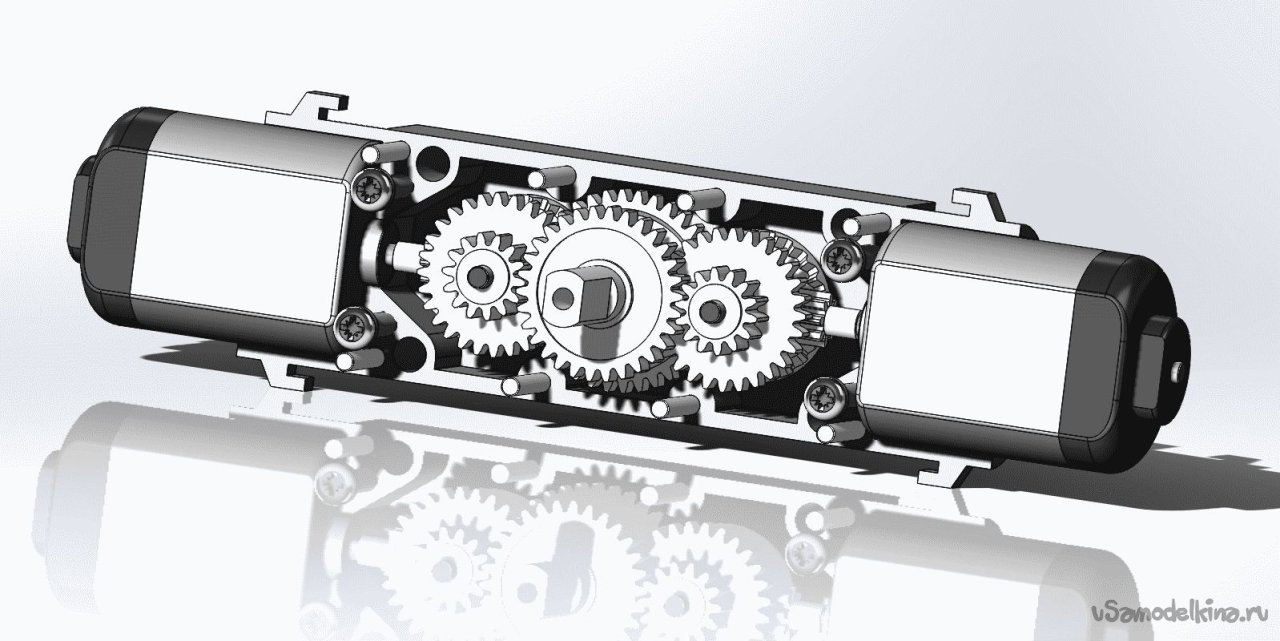

Вид со снятой крышкой:

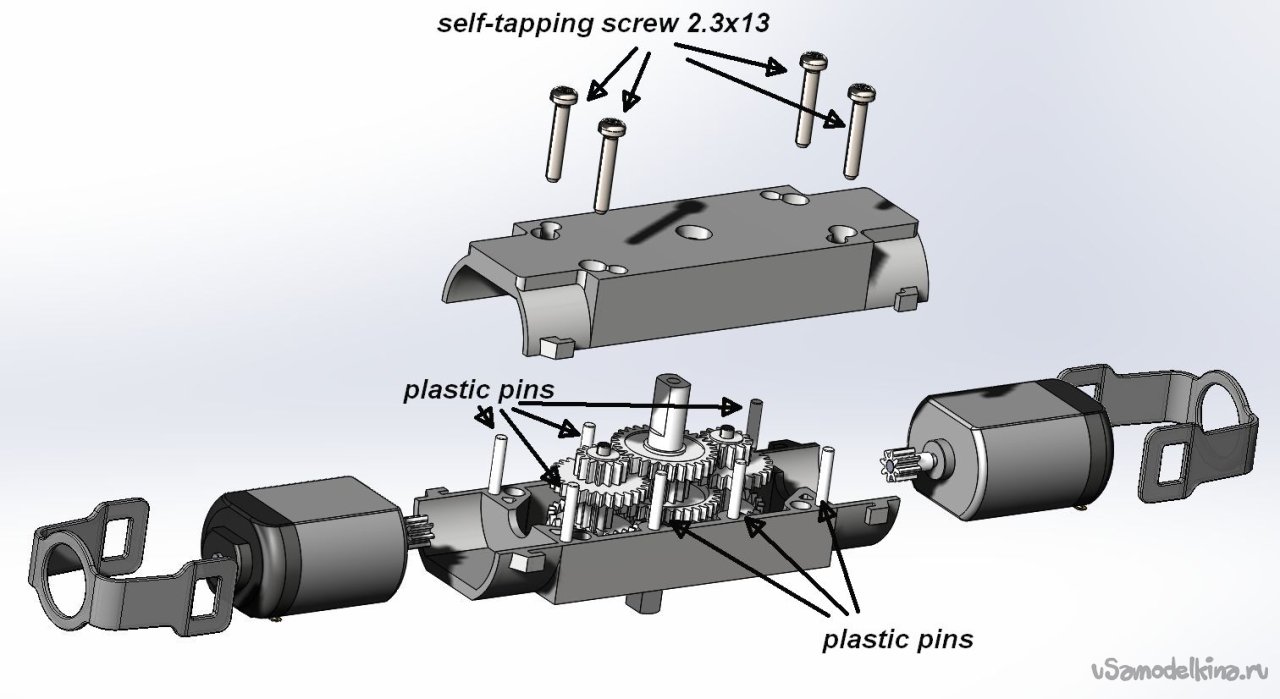

Вид в разборе:
Как исходный материал использованы два покупных «TT-motor» - от них взяты двигатели и хомуты для них, шестерни, оси и саморезы. Половинки корпуса распечатаны на 3D-принтере из PETG-пластика. «Plastic pins» на картинке - это штифты из кусочков филамента (Æ1.75мм). Штифты (8 шт.), исключающие смещение половинок корпуса, вставлены в отверстия Æ1.8мм, расположенные по периметру корпуса. Отверстия в половинках корпуса после печати необходимо очистить сверлом соответствующего диаметра, особенно тщательно в посадочных местах для осей шестеренок.

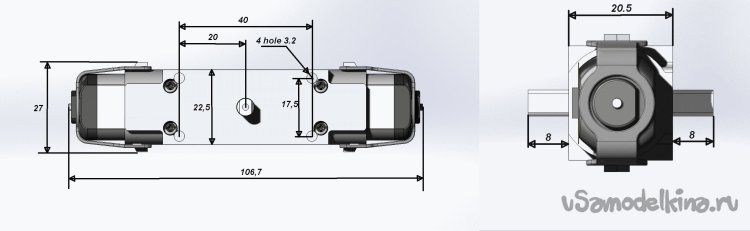

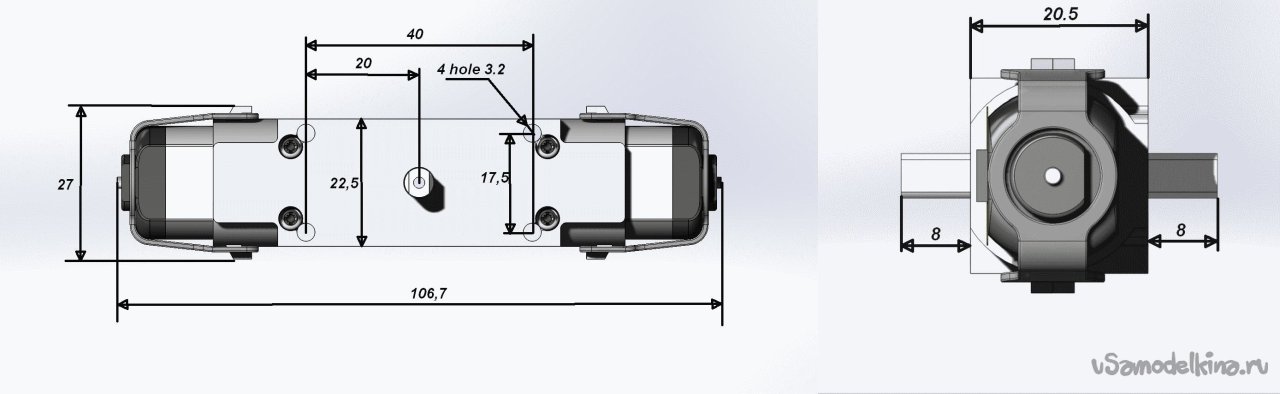

Габаритные и присоединительные размеры:
Двойной «TT-motor» с рядным расположением двигателей.

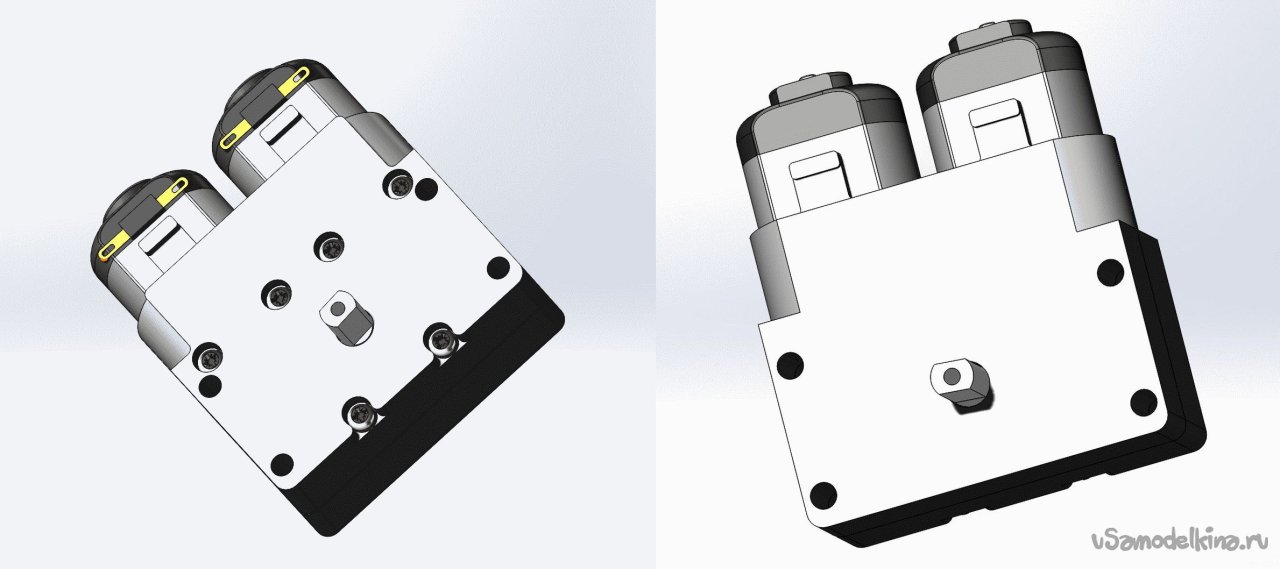

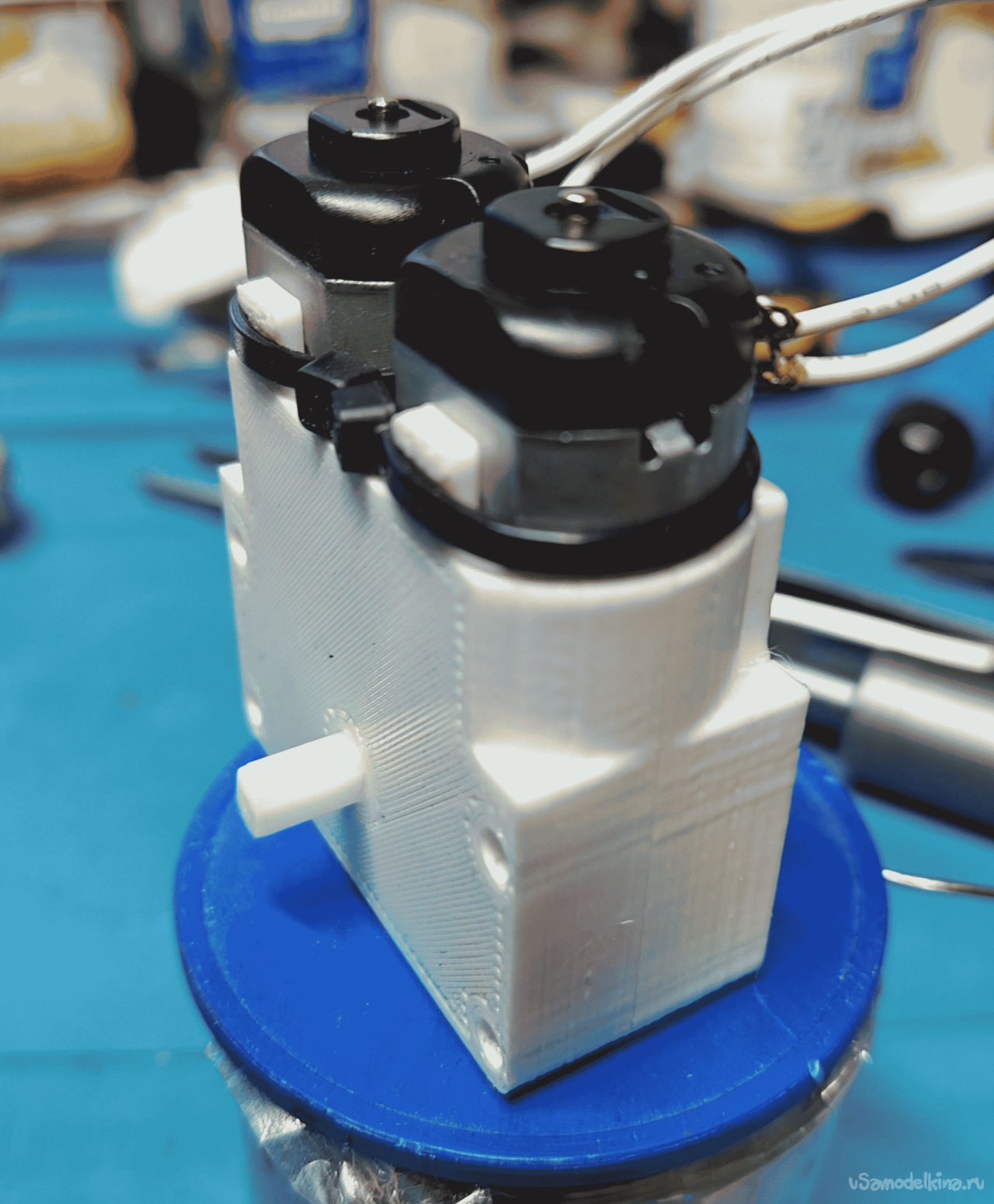

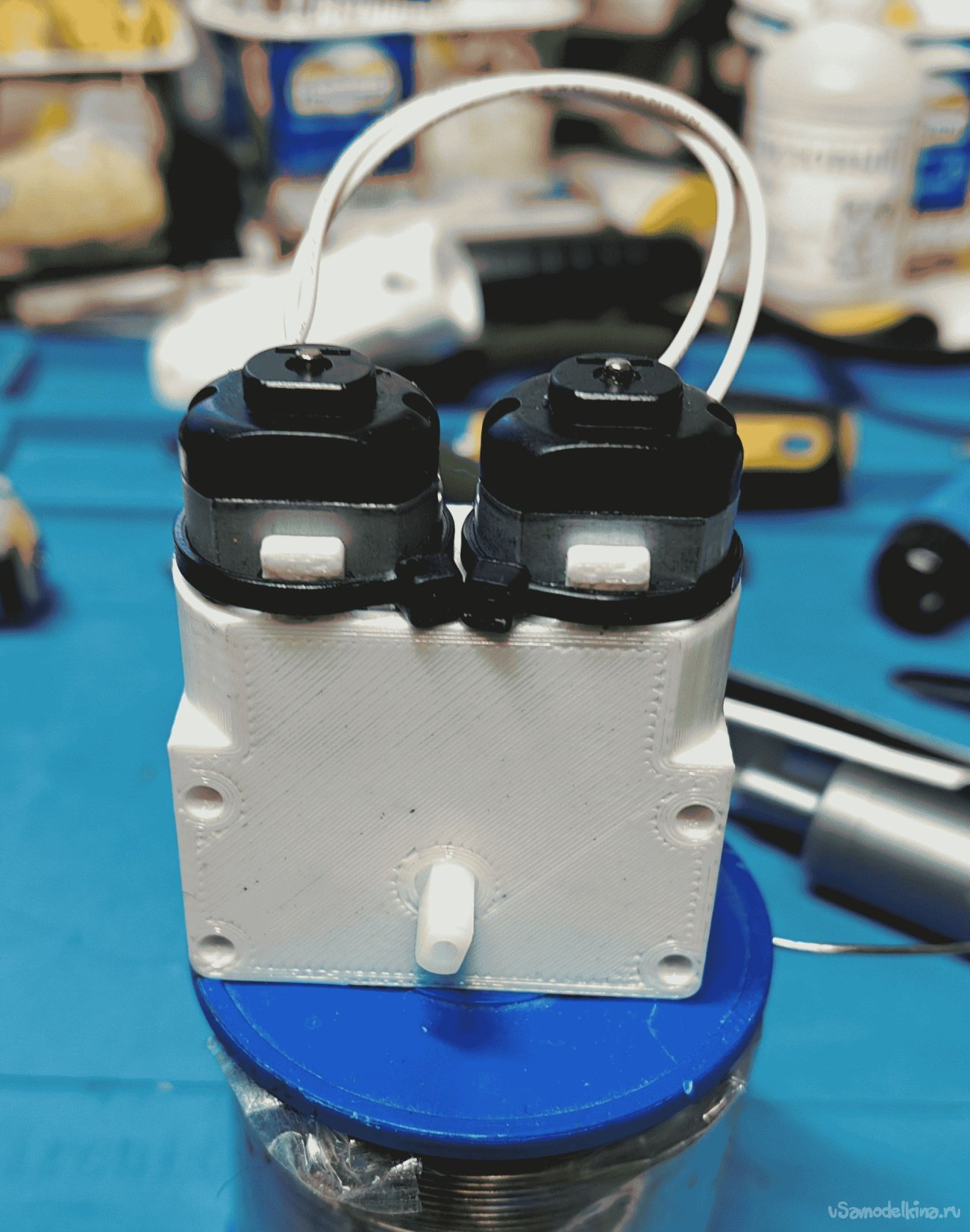

Общий вид:

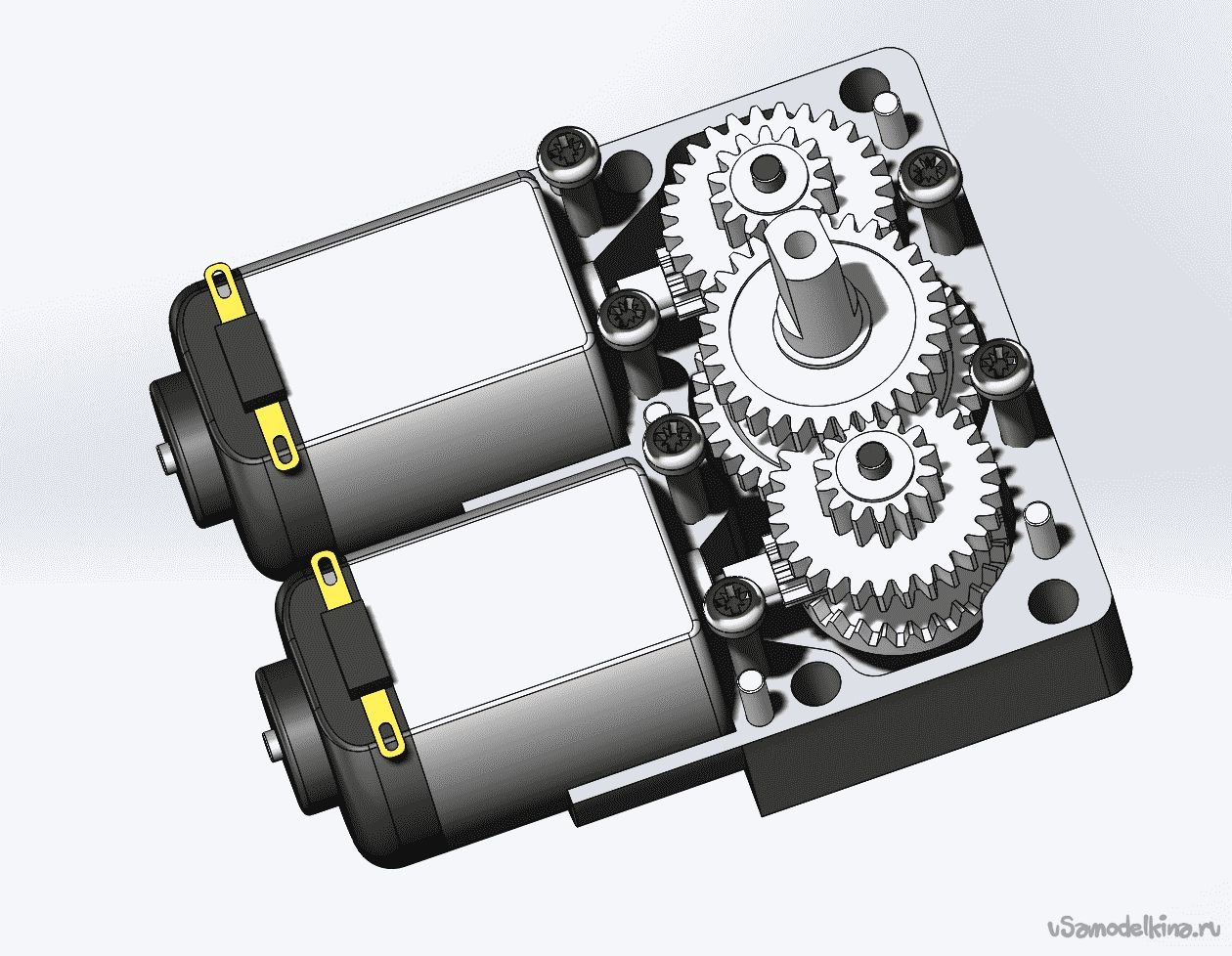

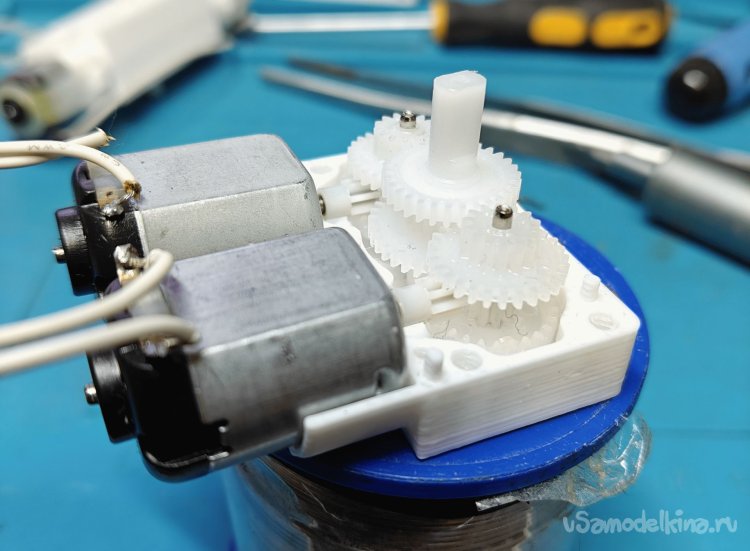

Вид со снятой крышкой:

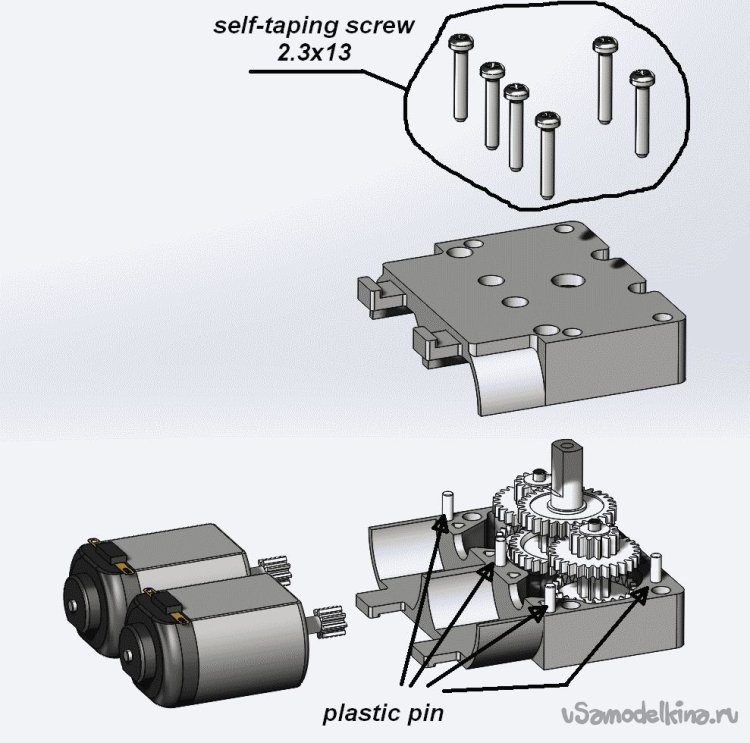

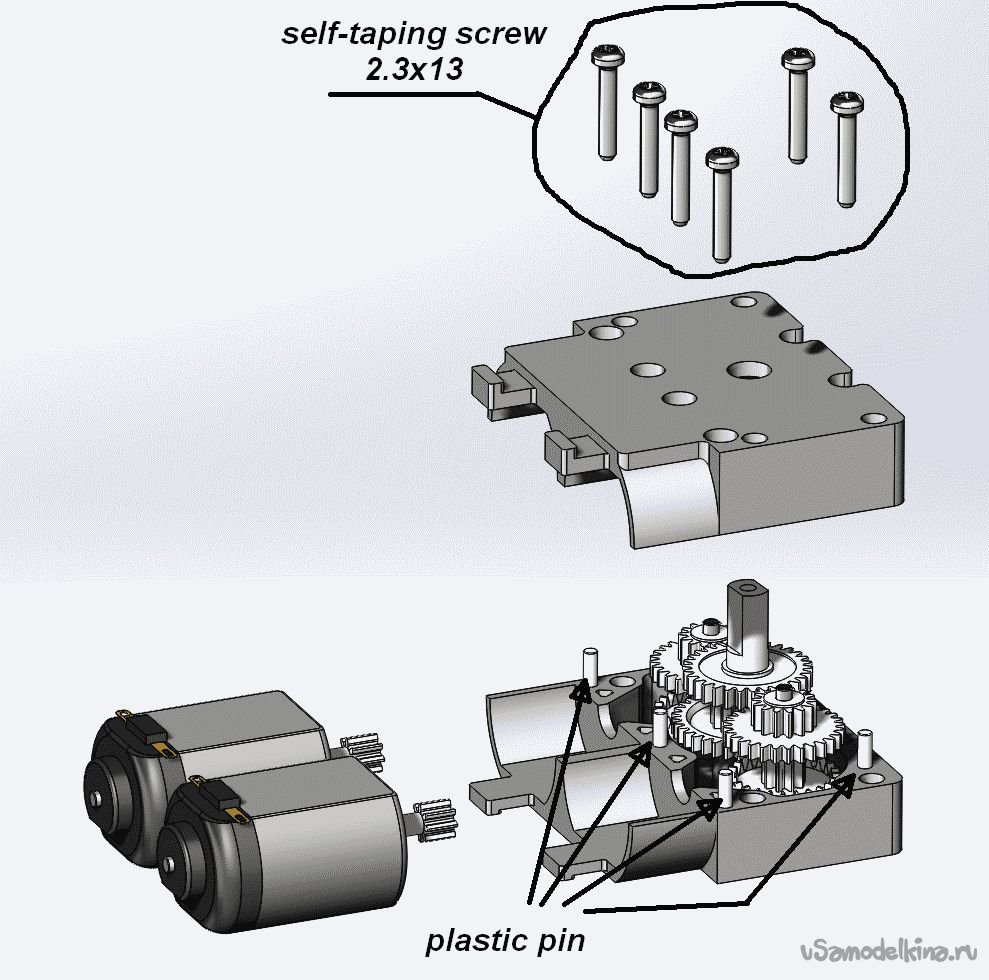

Вид в разборе:
Здесь также как исходный материал использованы два покупных «TT-motor» - от них взяты двигатели, шестерни, оси и саморезы. Хомуты от двигателей красиво приспособить не получилось, поэтому для фиксации моторчиков были использованы кабельные стяжки для которых сделаны специальные хвостовики (см. фото общего вида). Также к исходным надо добавить еще два самореза. Половинки корпуса также распечатаны на 3D-принтере из PETG-пластика. «Plastic pins» на картинке - это штифты из кусочков филамента (Æ1.75мм). Штифты (5 шт.), исключающие смещение половинок корпуса, вставлены в отверстия Æ1.8мм, расположенные по периметру корпуса. Отверстия в половинках корпуса после печати необходимо очистить сверлом соответствующего диаметра, особенно тщательно в посадочных местах для осей шестеренок.

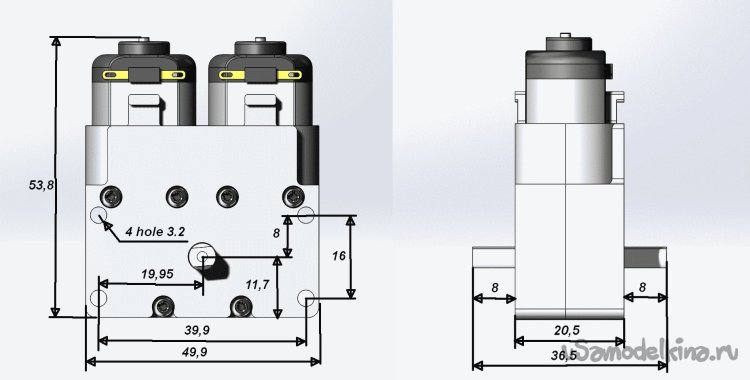

Габаритные и присоединительные размеры:
Детали корпусов распечатаны на принтере "Tronxy-D01"пластика PETG. Модели можно скачать здесь:https://www.thingiverse.com/thing:7318961
На этом вроде как все. Удачи!
