Измеритель емкости Li-Ion аккумуляторов

В этом проекте описывается Arduino-устройство, с помощью которого можно проверить емкость литий-ионных пальчиковых аккумуляторов. Довольно часто батареи от ноутбуков приходят в негодность из-за того, что один или несколько аккумуляторов теряют свою емкость. В итоге приходится покупать новую батарею, когда можно обойтись малой кровью и заменить эти негодные аккумуляторы.



Что понадобится для устройства:
Arduino Uno или любой другой совместимый.
16Х2 ЖК-дисплей, в котором используется драйвер Hitachi HD44780
Твердотельное реле OPTO 22
Резистор 10 МОм на 0.25 Вт
Держатель для аккумуляторов 18650
Резистор 4 Ом 6Вт
Одна кнопка и блок питания от 6 до 10В на 600 мА



Теория и эксплуатация

Напряжение ,на полностью заряженной, Li-Ion батарее при отсутствии нагрузки равно 4.2В. При подключении нагрузки, напряжение быстро снижается до 3.9В, и далее медленно снижается по мере работы батареи. Ячейка считается разряженной при падении напряжения на ней ниже 3В.

В данном устройстве аккумулятор подсоединяется к одному из аналоговых выводов Arduino. Измеряется напряжение на аккумуляторе без нагрузки и контроллер ожидает нажатие кнопки “Пуск”. Если напряжение на аккумуляторе выше 3В. , при нажатии кнопки начнется тест. Для этого через твердотельное реле к аккумулятору, подключается резистор 4Ом, который будет исполнять роль нагрузки. Напряжение считывается контроллером каждые пол секунды. Используя закон Ома можно узнать ток, отдаваемый в нагрузку. I=U/R, U-считывается аналоговым входом контроллера, R=4 Ом. Так как измерения проводятся каждые пол секунды, в каждом часе получается 7200 измерений. Автор просто умножает 1/7200 часа на значение тока, и складывает получившиеся числа, пока аккумулятор не разрядится ниже 3В. В этот момент реле переключается и на дисплей выводится результат измерений в мА\ч

Распиновка ЖК-дисплея

ПИН Назначение
1 GND
2 +5V
3 GND
4 Digital PIN 2
5 Digital PIN 3
6,7,8,9,10 No connected
11 Digital PIN 5
12 Digital PIN 6
13 Digital PIN 7
14 Digital PIN 8
15 +5V
16 GND



Автор не использовал потенциометр для регулировки яркости дисплея, вместо этого он подсоединил вывод 3 к земле. Держатель аккумулятора подсоединяется минусом на землю, а плюсом к аналоговому входу 0. Между плюсом держателя и аналоговым входом включен резистор 10 МОм, выполняющий функцию подтягивающего. Твердотельное реле включается минусом к земле, а плюсом к цифровому выходу 1. Один из контактных выводов реле соединяется с плюсом держателя, между вторым выводом и землей ставится резистор 4 Ом, выполняющий роль нагрузки при разряде аккумулятора. Имейте в виду, что он будет довольно сильно греться. Кнопка и включатель подключаются согласно схеме на фото.



Так как в схеме задействуются PIN 0 и PIN 1, надо отключить их перед загрузкой программы в контроллер.
После того, как вы все соедините, зальете прошивку, прикрепленную ниже, можно попробовать протестировать аккумулятор.



На фото видно значение напряжения, которое считал контроллер.
Напряжение на нем должно быть обязательно выше 3В



Наследующем фото результат измерении в процессе теста. Сверху, время теста в секундах (83), напряжение на аккумуляторе во время теста (3.64В) и сколько тока было отдано в нагрузку за это время в миллиампер часах (21.06 Mah).

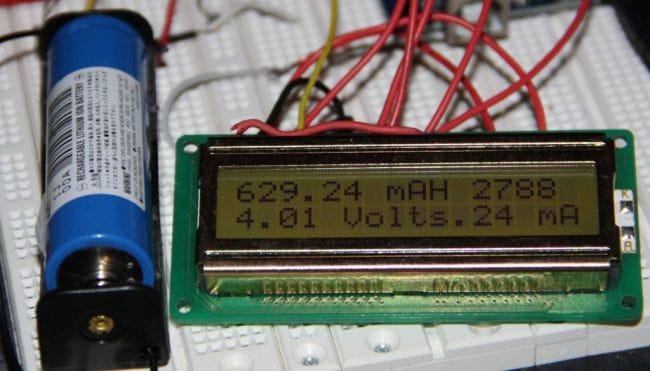

На фото ниже видны показания после завершения теста. Сразу ясно, что этот аккумулятор, судя по показаниям, можно отправить в утиль.
