    Измеритель емкости Li-Ion аккумуляторов на COM-порте


    Здравствуйте, уважаемые посетители сайта "В гостях у Самоделкина".
    Мне понадобился измеритель емкости Li-Ion аккумуляторов, поэтому, я решил сделать его на COM-порте.

    Измеритель емкости — это прибор для измерения электрической емкости.

    Ампер-час-внесистемная единица измерения электрического заряда, используемая главным образом для характеристики ёмкости электрических аккумуляторов. Исходя из физического смысла, 1 ампер-час — это электрический заряд в 3600 Кл, проходящий через поперечное сечение проводника за один час и обеспечивающий в течение одного часа ток в один ампер.

    Этот прибор может измерять Ток, Напряжения, Напряжения USB, А-ч, Ватт-ч.
    Больше и не надо.

    Инструменты и Материалы:

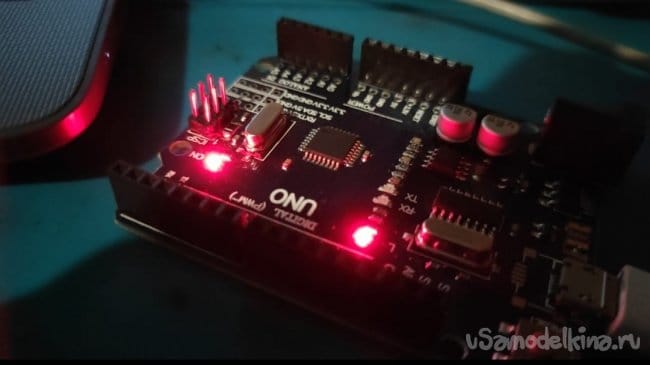

    Ардуино UNO
    Реле 5В
    Диод 1N4007
    Транзистор D882
    Резистор 500Ом
    Резистор 3Ом
    Паяльник
    Компьютер (Ноутбук)
    USB кабель
    Провода

    Архив:
    Код
    Схема:

    Резистор R1 на 3Ом и мощность от 5Ватт, желательно брать ПЭВ.
    Реле Rel1 на 5В, диод D1 любой от 200В(Например 1N4007).
    Транзистор T1 любой n-p-n также резистор R2 500Ом маломощный.
    Измеритель емкости Li-Ion аккумуляторов на COM-порте

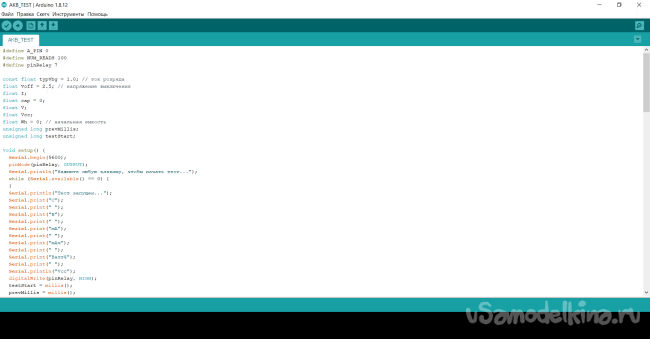

    Шаг1:ArduinoIDE
    Скачиваем TXT файл и вставить в ArduinoIDE, настроить та загрузить в Ардуино.

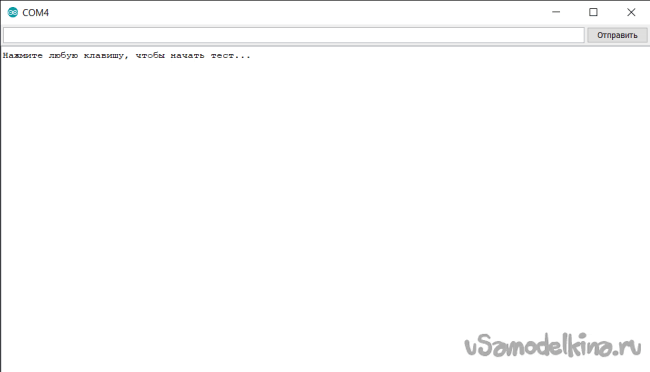

    Открываем порт и выбираем любой символ и нажимаем Enter.

    И ждем слова "Испытания..." это конец.

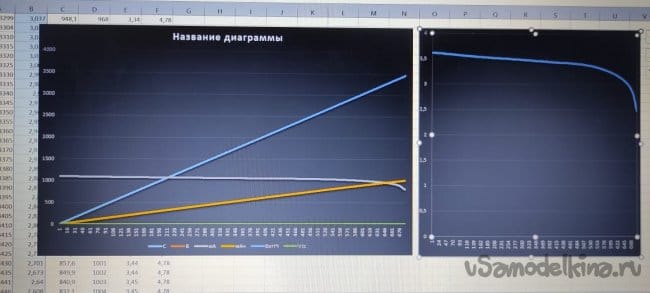

    Шаг2:График
    Копируем все дани, вставляем в блокнот и изменяем "." на ",".
    Копируем и вставляем в Excel, делаем по рядках и делаем график.

    Внимание!! Резистор R1 греется до больших температур.

    Всем спасибо за внимание.
    Подборки: Arduino USB Аккумулятор

    Стенд для инструмента

    Современный ангел

    Добавить комментарий

    41 комментарий
    Korolev
    R555,
    У нас их на нашем сленге регулировщиков, сборщиков телеков и телемастеров почему-то называли "лягушками"
    А ты положи рядом с настоящей лягушкой "присоску" и посмотри на них сверху. smile
    ino53
    R555, "лягушка", "присоска" - варианты жаргона профессионалов. Нет, не цветники, ч/б чисто ламповые, не УЛПТ. Это были аппараты 3-го класса, "Рекорды", "Кварцы" и т.п. Там напруги поменьше...

    R555
    ino53,
    Стоп, а в присосках на УНТ разве не МЛТ-2 стояли?
    Ты имеешь ввиду присоску на второй анод цветного кинескопа? У нас их на нашем сленге регулировщиков, сборщиков телеков и телемастеров почему-то называли "лягушками" xaxa Не, там стояли особые высоковольтные и при том ещё высокоомные резисторы. Если не путаю, аж 100 МОм. Но я сейчас на память их марку не скажу точно... Визуально они раза в три по диаметру тоньше МЛТ-2 и длиннее раза в два. Цвет, эмали обычно красный, но попадались и зелёного цвета. Эти специально выпускались для телеков, чтобы не прошило напругой в 27-29 кВ. А если МЛТ, может и ставили, то надо было целую гирлянду последовательную лепить. Иван_Похмельев правильно сказал, что у МЛТ-2 предельное напряжение всего 750 Вольт. О чём я и написал ранее Пронину.
    Кто не ошибается, тот не делает ничего.
    ino53
    Цитата: Иван_Похмельев
    МЛТ-2      750

    Стоп, а в присосках на УНТ разве не МЛТ-2 стояли?
    Иван_Похмельев

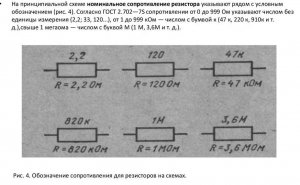

    Что касается обозначений, то не надо путать три совершенно разные категории обозначений: в тексте, на схеме и на изделии. И будет вам тогда счастье.))

    Что касается МЛТ, то вот их некоторые характеристики по ОЖ0.467.180ТУ:

    МЛТ-0,125  8,2 Ом - 2,2 Мом
    МЛТ-0,25   8,2 Ом - 3 Мом
    МЛТ-0,5    8,2 Ом - 5,1 Мом
    МЛТ-1      8,2 Ом - 10 Мом
    МЛТ-2      8,2 Ом - 10 Мом

    Предельное рабочее напряжение постоянного и переменного тока, В:
    МЛТ-0,125  200
    МЛТ-0,25   250
    МЛТ-0,5    350
    МЛТ-1      500
    МЛТ-2      750

    Иван_Похмельев
    Цитата: Rad TV
    у меня есть на 500Ом,
    Переменные и подстроечные, кратные 5, у западников (и восточников) есть. Но вот чтобы маломощный постоянный и на 500 - странно.((

    Поискал в сети - и правда такие выпускают. Век живи - век учись.
    Хотя для мозга такой номинал - как ёж в штанах. ))
    ino53
    Цитата: Валерий
    Но вот, у меня, почему-то, другие ассоциации...  П.С. Это мне к психологу, может, надо? ))))

    Валерий
    Цитата: pogranec
    Я когда то работал  в фирме "Сэйв". Долго мы гадали, че это такое

    А мне так сразу всплыло про "Саве сеттинг анд ексит!"
    Але нови ностра алис!
    Валерий
    И ещё в Бресте есть фирма "Торговый флот". Занимаются продажей инженерной сантехники... Интересно, в чём этот флот плавает?))))
    Але нови ностра алис!
    Валерий
    pogranec,
    А у нас есть магазин "Два на метр". Занимаются продажей входных дверей...
    Но вот, у меня, почему-то, другие ассоциации...
    П.С. Это мне к психологу, может, надо? ))))
    Але нови ностра алис!
    pogranec
    Я когда то работал  в фирме "Сэйв". Долго мы гадали, че это такое. Оказалось это от save (сохранить). Изначально контора называлась save. Затем вышел закон запрещающий использовать английские названия юр лицам и хозяин перерегистрировал на СЭЙВ.
    А здесь наверное от "огонь" и теплоэнергетика
    pogranec
    Во, еще нашел
    ЗАО «НПО Флейм»
    Производственное предприятие, специализирующееся по разработке и изготовлению регулирующей и запорной трубопроводной арматуры высокого давления для предприятий теплоэнергетики, а также запасных частей для энергетического оборудования.
    Интересно,кто им название придумал?



    pogranec
    Pronin,
    О, узнал новое слово.
    Флейм — «спор ради спора», обмен сообщениями в местах многопользовательского сетевого общения, представляющий собой словесную войну, нередко уже не имеющую отношения к первоначальной причине спора. Сообщения флейма могут содержать личные оскорбления и зачастую направлены на дальнейшее разжигание ссоры
    В смысле, я узнал...
    Pronin
    Зафлеймили чужой пост, Imho.
    Главное, чтобы автор поста увидел неоднозначность в обозначениях и не было б ошибок...
    Korolev
    Pronin,
    Из-за ТУПЫХ совковых стандартизаторов ... Вот на схеме (по ГОСТУ) МЛТ-2 10М ... Замеряю ~10 Мом. А надо - 1 ом (1 Ω )
    Вообще-то прав наш Отличник, надо самим правильно писать по ГОСТ-ам, и не валить на них, совок и комплектовщиц: 0,1 — 0,976 Ом; 1 — 9,76 Ом; 10 — 97,6 Ом; 100 — 976 Ом; 1 — 9,76 кОм; 10 — 97,6 кОм; 100 — 976 кОм; 1 — 9,76 МОм; 10 — 68 МОм. yes

    ino53
    R555, ему
    Смишно ведь.
    букварь же не читал...

    R555
    Pronin,
    Вот на схеме (по ГОСТУ) МЛТ-2 10М
    По накладной комплектовщица приносит резисторы, у меня сомнения. Замеряю ~10 Мом. А надо - 1 ом (1 Ω ) Смишно ведь.
    Действительно, смешно. Резисторы МЛТ-2 никогда не выпускались с таким высоким номиналом сопротивления. По причине того, что их просто прошьёт высоким напряжением в обход изоляции. Хоть и мощность у них 2 Ватта. Говорю же вам, пробел надо ставить между цифрой и единицей измерения, тогда даже самая тупая комплектовщица принесёт нужные. И буквы заглавные и обычные правильно писать.
    P.S. Похоже, что у вас в конторе ещё и инженер-разработчик тоже тупой, раз составил такую спецификацию деталей.
    Кто не ошибается, тот не делает ничего.
    R555
    ino53,
    Цитата: R555
    намеренно искажаете каждое второе слово или русофоб?...
    ЦИТАТА ino53: ты не знал?
    Догадался давно, просто не хотелось выссказывать это. Этот чел ещё и юдофоб и мизантроп (человеко ненавистник, общения с людьми любой национальности ненавидит). Говорю, так потому, что помимо своей любимой электроники, неплохо разбираюсь в психологии, психиатрии и других областях.

    Ну а тебя, Игорь, и Игоря Королёва, Валерий, Погранец и других, кто служил или работал по оборонной тематике, поздравляю заранее с 23 февраля! И молодых будущих защитников Отечества тоже! А то пьянка у нас намечается серьёзная с десантурой, ВВС, танкистами, ментами, прокуроскими и **Б и другими... Возможны потасовки, драки. xaxa Здоровья может не хватить friends drinks


    Кто не ошибается, тот не делает ничего.
    ino53
    Цитата: Pronin
    Из-за ТУПЫХ совковых стандартизаторов
    Трудно прочитать, что написано ?... xaxa
    Вот на схеме (по ГОСТУ) МЛТ-2 10М

    По накладной комплектовщица приносит резисторы, у меня сомнения.
    Оба тупые!!!...  xaxa
    Цитата: R555
    намеренно искажаете каждое второе слово или русофоб?...
    А ты не знал?

    Pronin
    Из-за ТУПЫХ совковых стандартизаторов приходилось делать рутинную работу по сверке-проверке комплекиуюших. Вместо своей работы.
    Вот на схеме (по ГОСТУ) МЛТ-2 10М
    По накладной комплектовщица приносит резисторы, у меня сомнения. Замеряю ~10 Мом. А надо - 1 ом (1 Ω ) Смишно ведь.  fool
    R555
    Pronin,
    Это совковые тупые стандартизаторы ввели обозначение Ом
    1) Ну зачем же так неуважительно отзываться, причём неоднократно о"совке". Хочу пояснить, для молодёжи этот термин, многие не знают. Это СССР, великая страна, теперь Россия. Жила и будет жить. И умы, таланты, гении, получше, чем в тех же штатах. Там спроси любого подростка, кто начал Вторую мировую войну. Скажут что Сталин. И Америка выиграла эту войну. Ну да, они нам тогда помогли разной техникой и провиантом. Кстати, за эти поставки наша страна полность расплатилась по выставленным счетам. Только наших 20 миллионов (это только учтённых оффициально погибших военных), не считая мирных жителей. А сколько их вояк полегло? на порядки меньше. И если бы не СССР, то Адольф Гитлер, захватив, покорив, поработив Советский союз, далее уничтожил бы и Великобританию, затем и США.
    2) Чем Вам не нравится обозначение Ом? Вы что-то имеете против старика Ома???!!! Я тоже часто, когда бегло записываю результаты своей работы, могу ставить букву омега.
    3) Давно хотел спросить, что это у Вас со знанием русского языка? Вы намеренно искажаете каждое второе слово или русофоб?... aggressive
    Кто не ошибается, тот не делает ничего.
    pogranec
    Иван_Похмельев,
    Rad TV, не увиливайте куда-то в сторону вместо ответа на простой вопрос - где взять "Резистор 500Ом"?
    20 шт. 10 Вт 500 Ом R 500R 500ом 5% цемент керамической мощности горизонтальный резистор Сопротивление

    Rad TV Автор
    R555,
    Ну резистор импорт из Али...
    Ну я согласен с вами.
    Ну вы сами понимаете здесь розброс не
    кретычно!
    Rad TV Автор
    Pronin,
    С вами согласен, только не выдел знак.
    Спасибо!
    R555
    Rad TV,
    Иван_Похмельев,

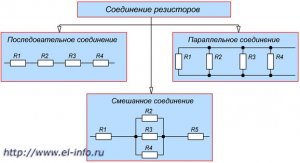

    Здрастуйте, можна взять два резистора по 300Ом или 5резсторов по 100Ом, но можна один резистор от 100Ом до 700Ом во последовательно, вможно 1КОм.
