    Измеритель емкости Li-Ion аккумуляторов на COM-порте


    Здравствуйте, уважаемые посетители сайта В гостях у Самоделкина.
    Мне понадобился измеритель емкости Li-Ion аккумуляторов, поэтому, я решил сделать его на COM-порте.

    Измеритель емкости — это прибор для измерения электрической емкости.

    Ампер-час-внесистемная единица измерения электрического заряда, используемая главным образом для характеристики ёмкости электрических аккумуляторов. Исходя из физического смысла, 1 ампер-час — это электрический заряд в 3600 Кл, проходящий через поперечное сечение проводника за один час и обеспечивающий в течение одного часа ток в один ампер.

    Этот прибор может измерять Ток, Напряжения, Напряжения USB, А-ч, Ватт-ч.
    Больше и не надо.

    Инструменты и Материалы:
    Ардуино UNO
    Реле 5В
    Диод 1N4007
    Транзистор D882
    Резистор 500Ом
    Резистор 3Ом
    Паяльник
    Компьютер (Ноутбук)
    USB кабель
    Провода

    Архив:
    Код
    Схема:

    Резистор R1 на 3Ом и мощность от 5Ватт, желательно брать ПЭВ.
    Реле Rel1 на 5В, диод D1 любой от 200В(Например 1N4007).
    Транзистор T1 любой n-p-n также резистор R2 500Ом маломощный.
    Измеритель емкости Li-Ion аккумуляторов на COM-порте

    Шаг1:ArduinoIDE
    Скачиваем TXT файл и вставить в ArduinoIDE, настроить та загрузить в Ардуино.

    Открываем порт и выбираем любой символ и нажимаем Enter.

    И ждем слова "Испытания..." это конец.

    Шаг2:График
    Копируем все дани, вставляем в блокнот и изменяем "." на ",".
    Копируем и вставляем в Excel, делаем по рядках и делаем график.

    Внимание!! Резистор R1 греется до больших температур.

    Всем спасибо за внимание.
    Подборки: Arduino USB Аккумулятор

    Стенд для инструмента

    Современный ангел

    Добавить комментарий

    41 комментарий
    Korolev
    Rad TV,
    Ну встроеного нету!А измерители емкости уже имеют встроений.Ну купил ты а ищмерять неможеш!Тебе ищо нада купить нагрузку.
    А нафига мне встроенный? Для измерения ёмкости только одной банки 18650? Я сделал универсальный, позволяющий измерять, например, сколько "заливается" в ноутбучные АКБ в режиме зарядки, в планшеты, в смартфоны, в павербанки, в фонари, сколько отдаёт солнечная панель, и т.д. и т.п.. И соответственно, сколько они могут "отдать" при заданном мною токе разряда. Да, кстати, в параллель USB-разъёмам впаял гнездовые и штыревые разъёмы помощнее, для универсальности подключения внешних устройств, и из-за "хилости" USB-разъёмов на больших токах. yes
    Rad TV Автор
    Да ну?
    Ну есть но тестер дорогой и как минимум ждать нужно. Не у всех он есть, а ардуино у всех должено быть.
    И ето тебе дает безценый опыт!
    Korolev,
    Да на любой вкус и карман:
    Ну встроеного нету!А измерители емкости уже имеют встроений.Ну купил ты а ищмерять неможеш!Тебе ищо нада купить нагрузку.


    Korolev
    Rad TV,
    А даже в етом дорогом USB тестере врятли можна посмотреть график!! ... я собераюсь сделать на блютуз с графиком реального времени
    Да ну?
    Где вы видео измеритель емкости без нагрузки?
    Да на любой вкус и карман:
    smile
    Rad TV Автор
    LeoBrynn,
    Купить можна но ждать нужно!
    А если срочно нужно?Я только 170руб за ардуиео заплатил, а остальное безплатно.И ето не готовый прибор для готового прибора я собераюсь сделать на блютуз с графиком реального времени. А даже в етом дорогом USB тестере врятли можна посмотреть график!! Очень интерно как вы ето  реализовать.И ето измеритель емкости??Где вы видео измеритель емкости без нагрузки?
    Korolev
    LeoBrynn,

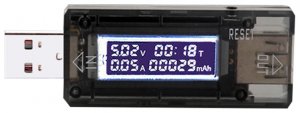

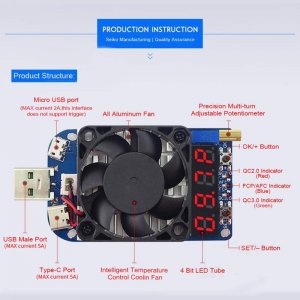

    Даже дешевле. USB тестер 4 в 1 230 рублей

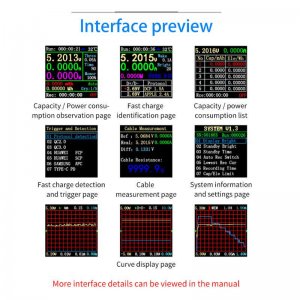

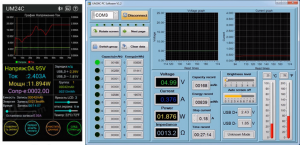

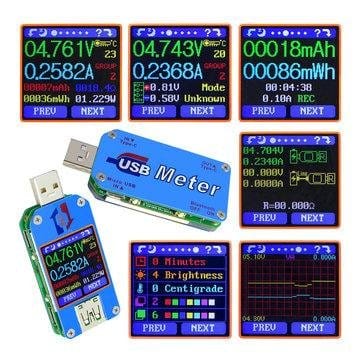

    А есть и подороже, но и функциональнее. Тут вам и классические данные и отдельное меню тестирования шнурков, графики напряжения/тока. Модуль с bluetooth дополнительно может передавать данные на телефон либо компьютер с последующим экспортом результатов:
    yes
    LeoBrynn
    Korolev,

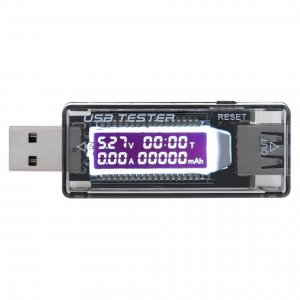

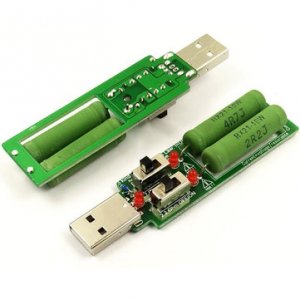

    Даже дешевле. USB тестер 4 в 1 230 рублей

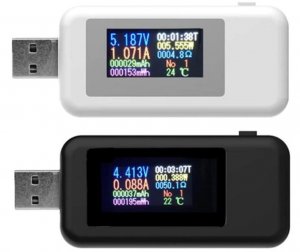

    USB тестер 10 в 1 330 рублей
