Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками.Тут предоставлены все размеры,и пошаговая сборка.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


Вы соберете свой комод в три раза дешевле чем на рынке и в четыре раза дешевле чем в магазине. Я все пошагово объясню. Главное не бояться, все просто. Материал заказывается на любой мебельной фабрике.

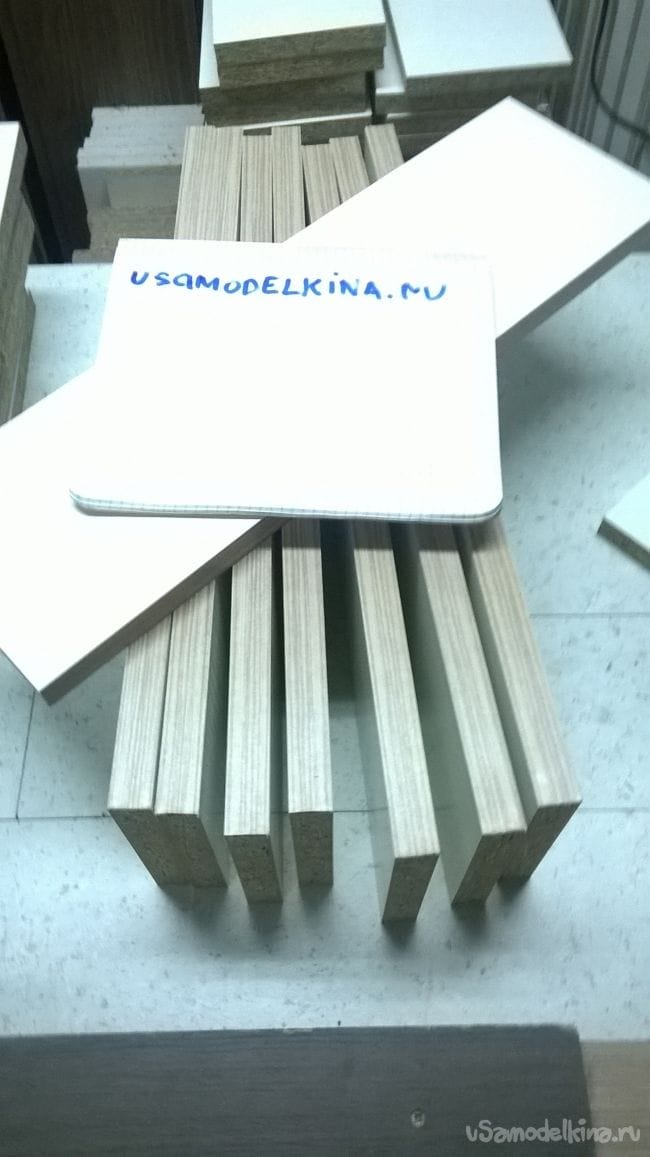

Вот размеры для раскроя ДСП.Толщина 18 мм.
Белый
804*130 8 шт.
450*130 8 шт.
Текстурный (который сами выберете)
864*460 2 шт. -боковины
864*90 2 шт. - перемычки
864*50 1 шт. - цоколь
904*500 1 шт. -крышка
904*100 1 шт. -сдваивание крышки
400*100 2 шт. - сдвоеваеие крышки
896*196 4 шт. -фасад
Размеры для ДВП
835*445 4 шт. - дно ящика(цвет белый)
895*845 1 шт. -задняя стенка(не имеет значения)

Из инструментов нам понадобится
Электро дрель
Шуруповерт (или крестовая отвертка)
Сверла на 4,5 мм, 2,5-3 мм
Мебельный шестигранник на 6 мм
Шило
Молоток
Угольник строительный
Утюг (для проклейки кромки)
И канцелярский нож
Фурнитура

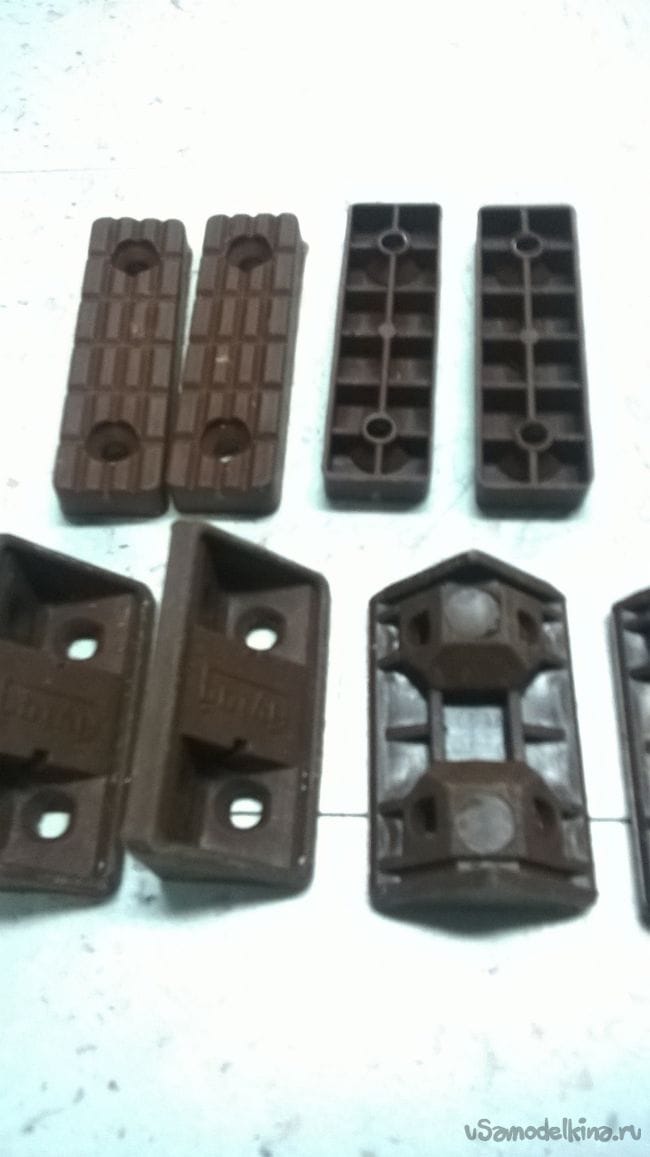

Пластиковый уголок 4 шт.
Подпятник 4 шт.


Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

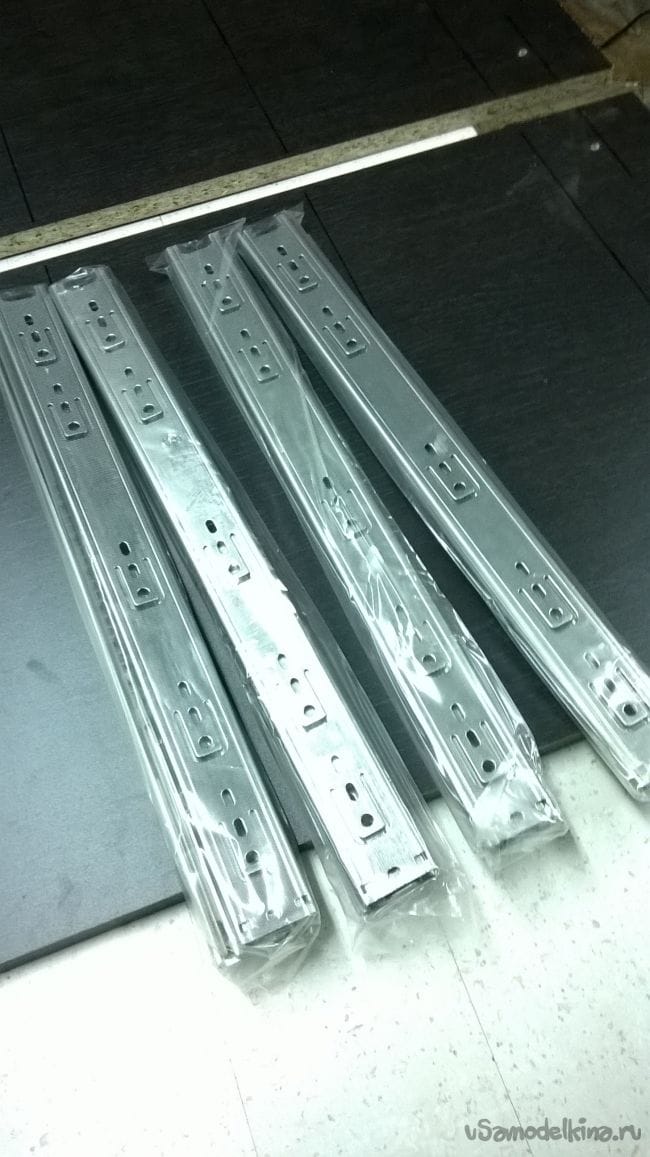

Шариковые направляющие на 450 мм, 4 комплекта

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


Кромка для оклейки ДСП (узкая- 25 метров,широкая для крышки- 2 метра)

Цвет кромки подбираем под цвет ДСП, из которого будет сам комод
Четыре ручки, винты для ручек на 40 мм 8 штук
Мебельные саморезы на 16 мм 32 шт ,на 30 мм 19 шт.
Стяжка мебельная (конфирмант) 22 шт.
Мебельные гвоздики на 20 мм(для забивания задней стенки и донышек)
Материалы
Для ящиков (белый ламинат,он самый дешевый)
Размеры 804*130 мм 8 шт. ,450*130 мм 8 шт
ДВП(дно ящика) 835*445 мм 4 шт.
Крышка (цвет подбираем сами)
Размеры 904*500 мм 1 шт., и наполнители для сдваивания ,размеры 904*100 мм 1 шт.,и 400*100 мм 2 шт.
Боковины (под цвет крышки).Размеры 864*460 мм 2 шт.
Цоколь 864*50 мм 1 шт.
Перемычки 864*90 мм 2 шт.
ДВП (задняя стенка) 895*845 мм 1 шт.
Фасады дверцы(под цвет крышки) размеры 896*196 мм 4 шт.

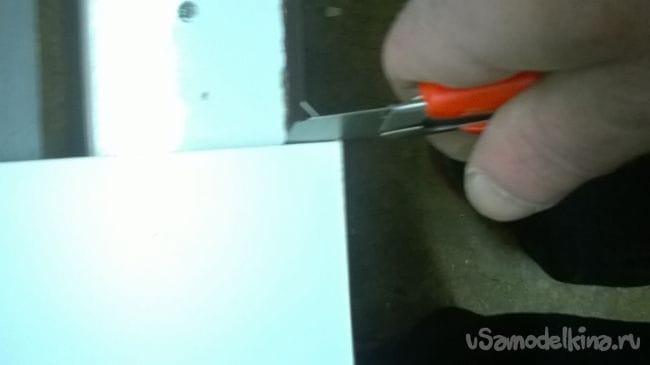

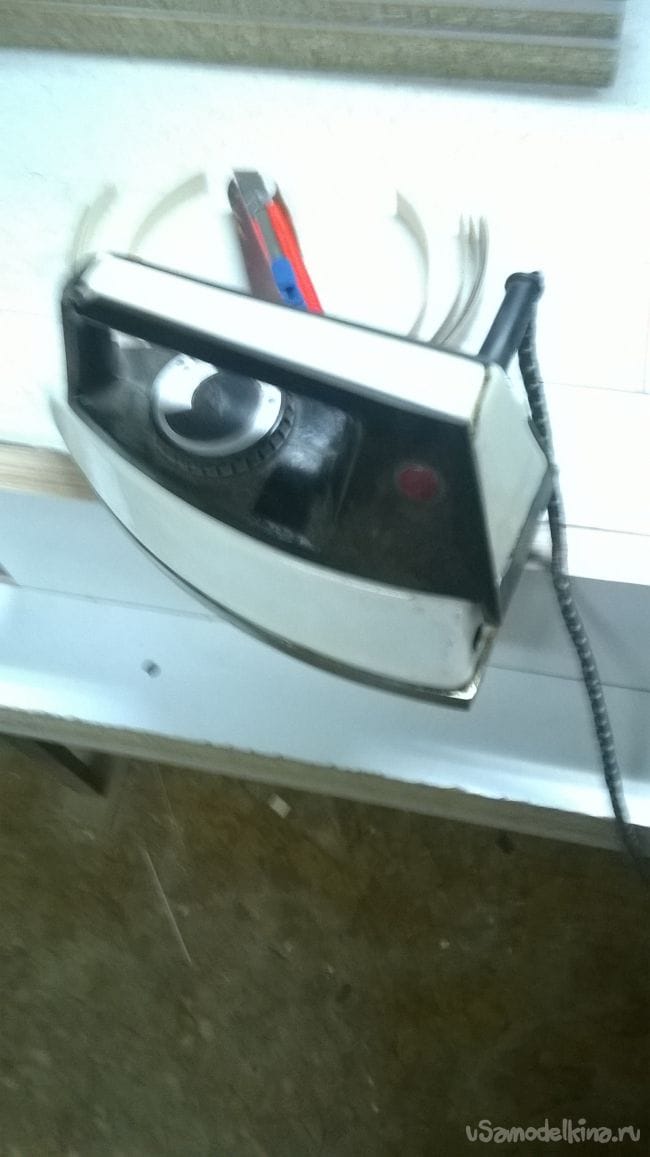

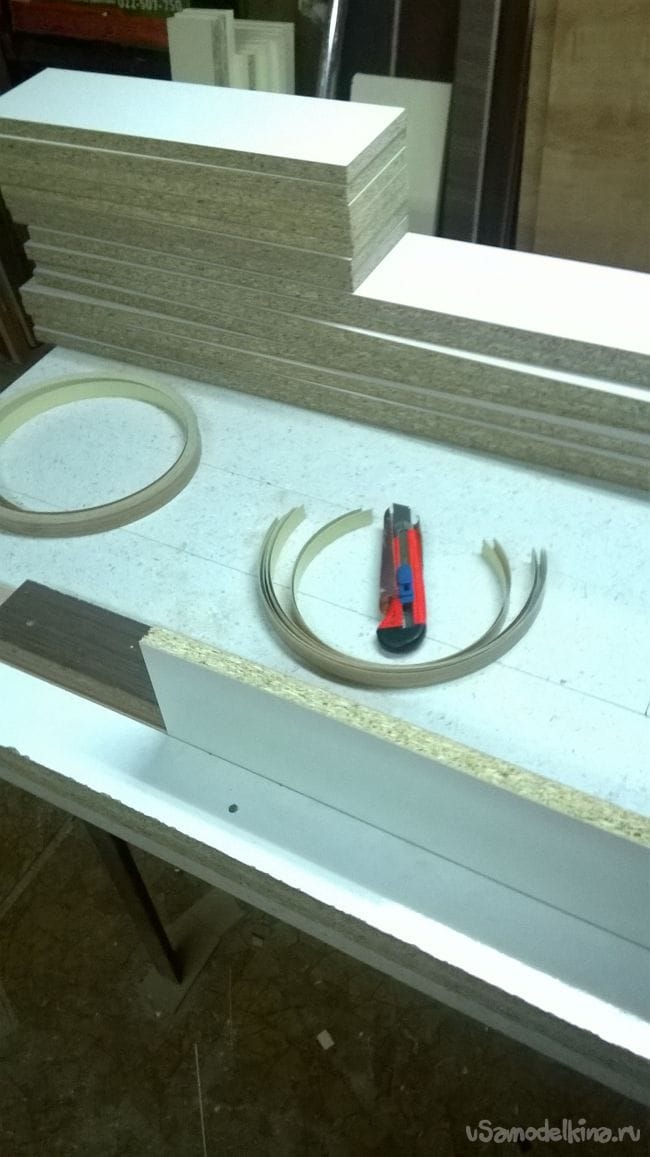

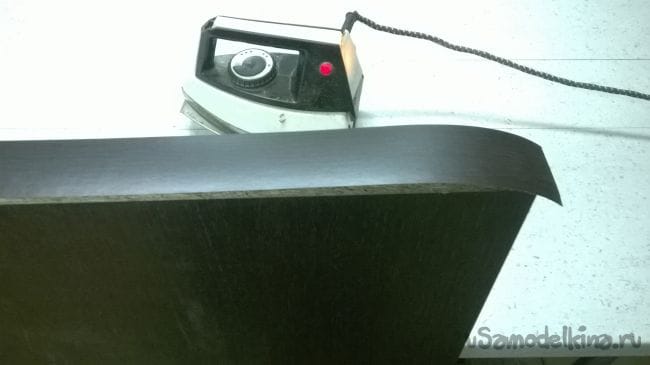

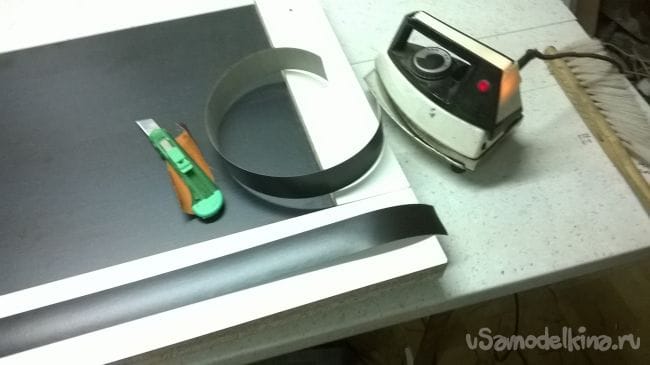

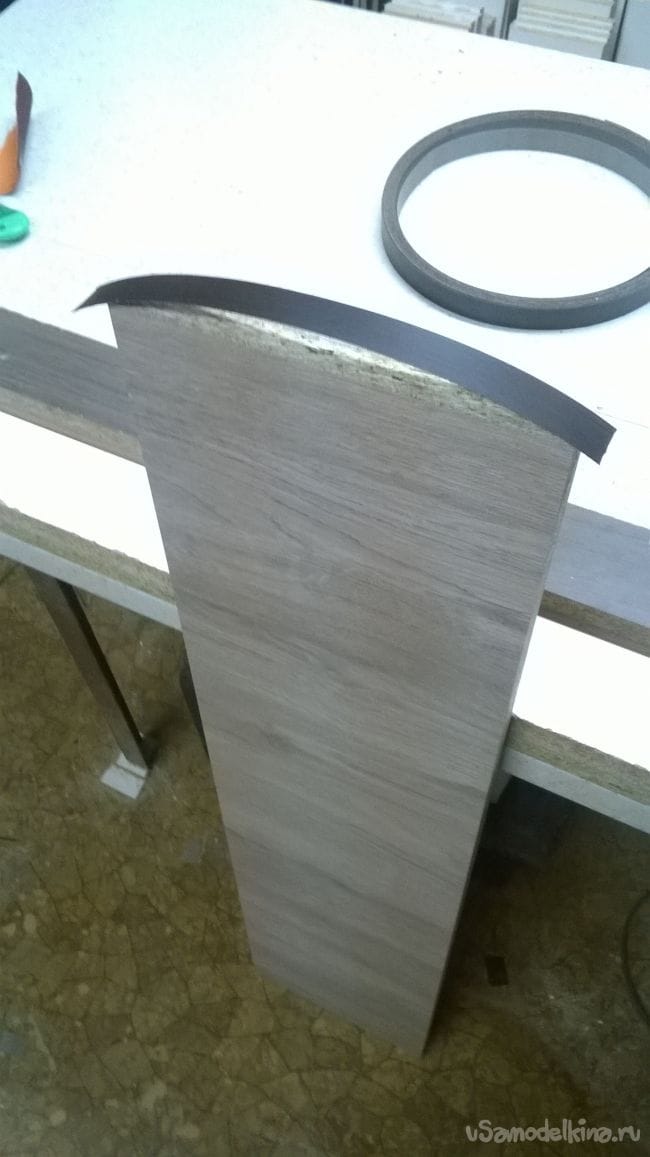

И так начнем. Для начала при помощи утюга проклеиваем кромку, кромка клеится на все детали с одной стороны продольно. Проходя утюгом сзади слегка затираем тряпочкой,для лучшей сцепки клея. Потом аккуратно срезаем излишки кромки канцелярским ножом. Фасады мы обклеиваем с четырех сторон, по кругу.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка
Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

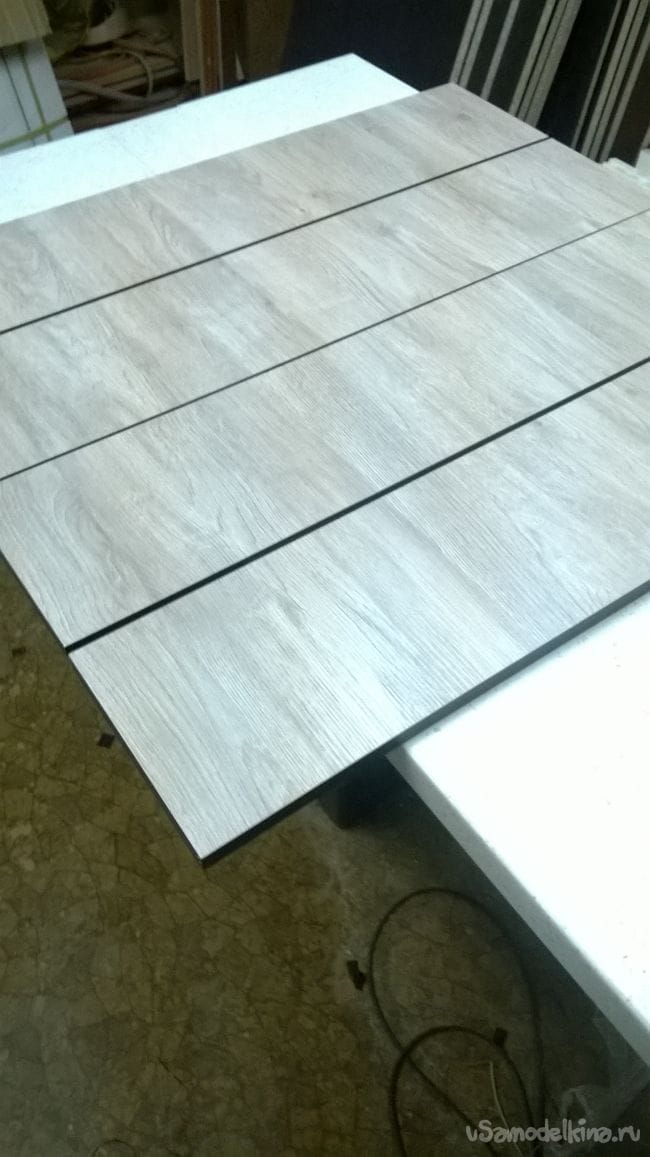

Фасады мы обклеиваем с четырех сторон, по кругу.
Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


После проклейки всех деталей,начнем собирать сами ящики.

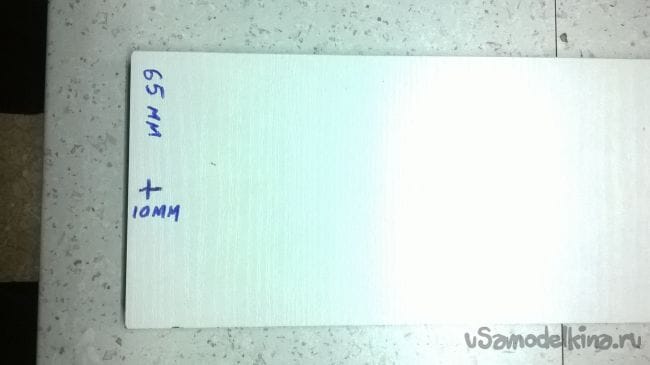

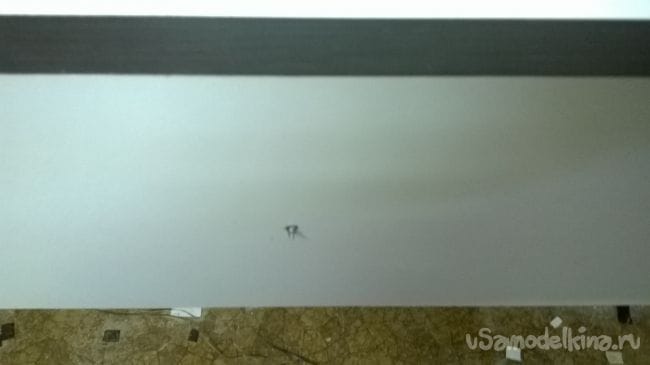

Возьмем детали размером 450*130 восемь штук,и делаем разметку с двух сторон.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

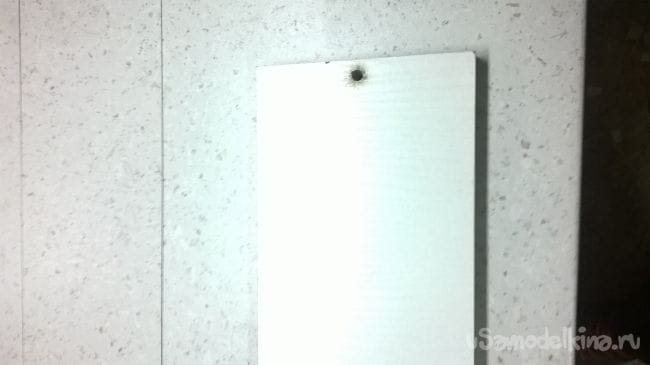

Просверливаем отверстия диаметром 4,5 мм.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

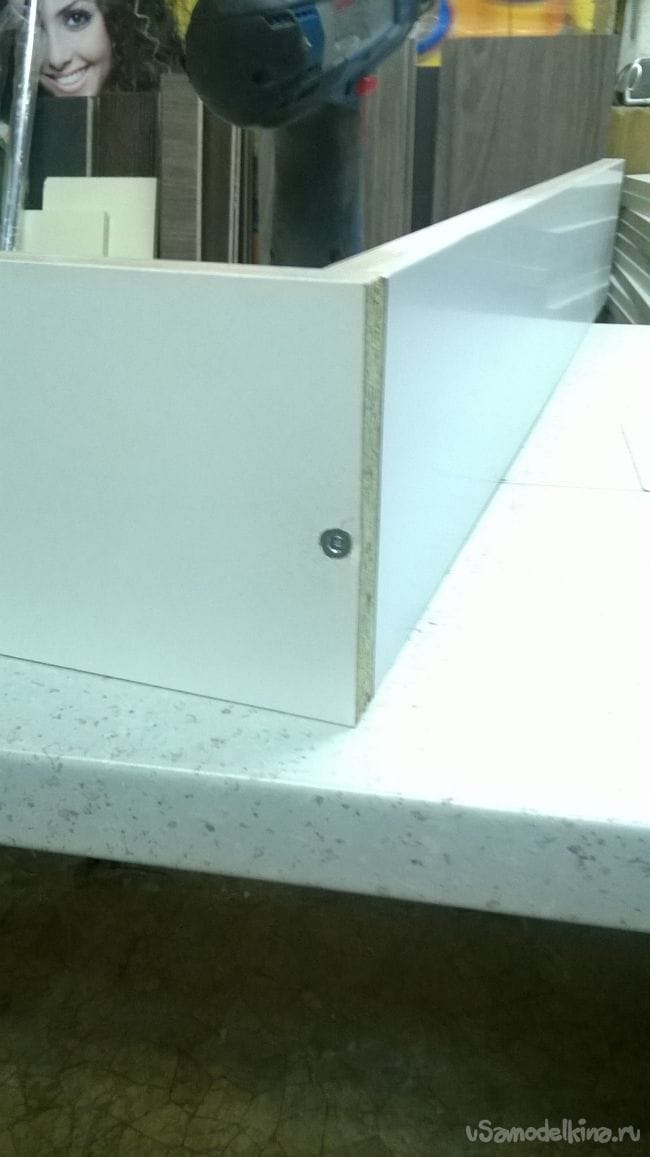

Начинаем сборку. Прилаживаем к нашей просверленной детали другую размером 802*130 мм и просверливаем их вместе.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

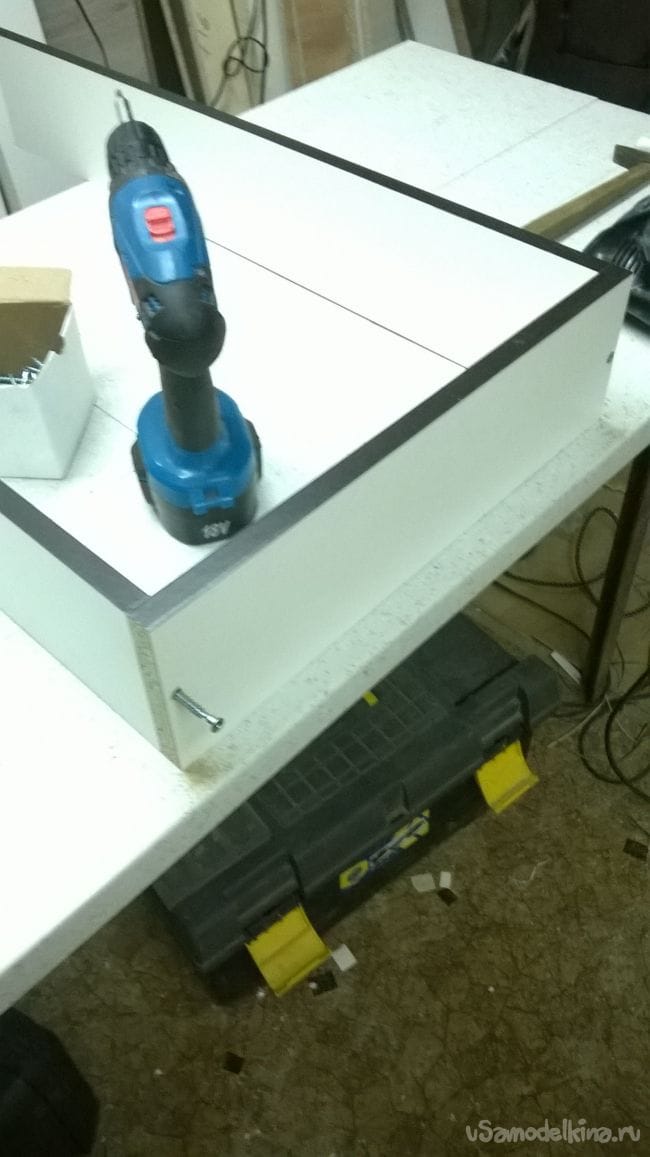

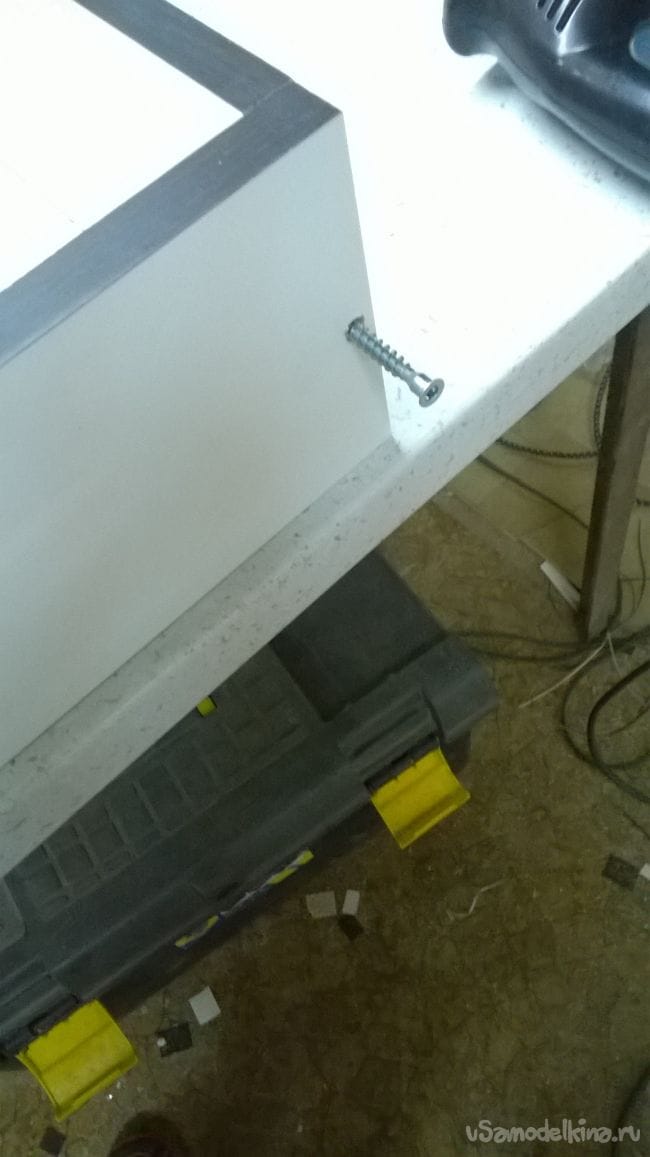

И стягиваем их мебельной стяжкой.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

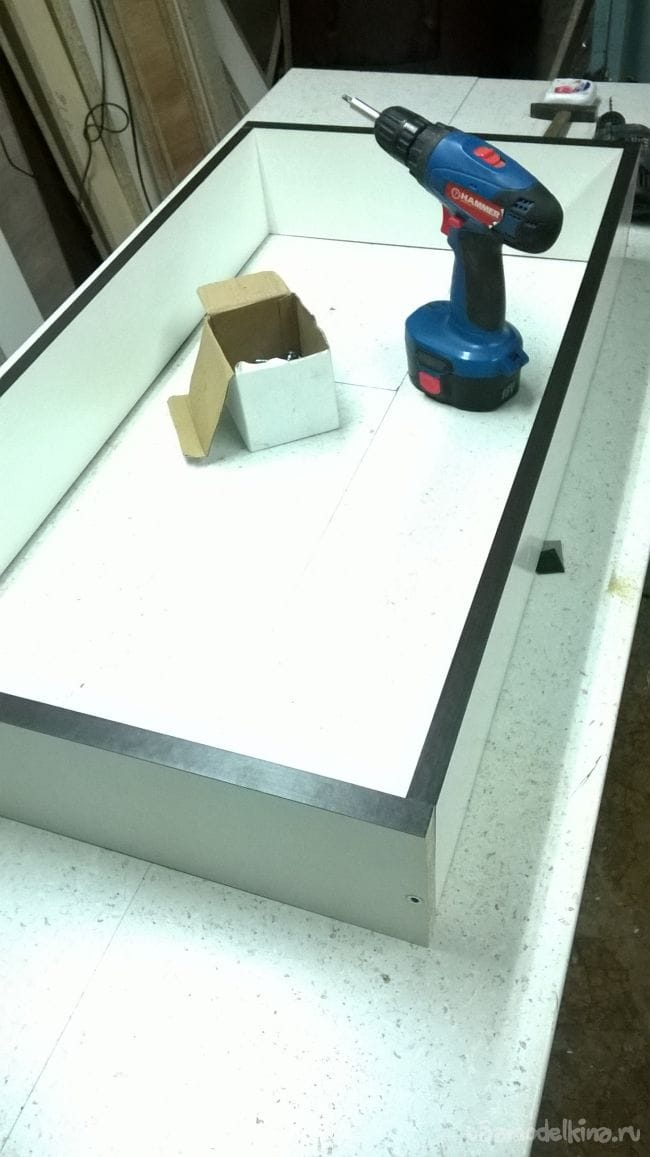

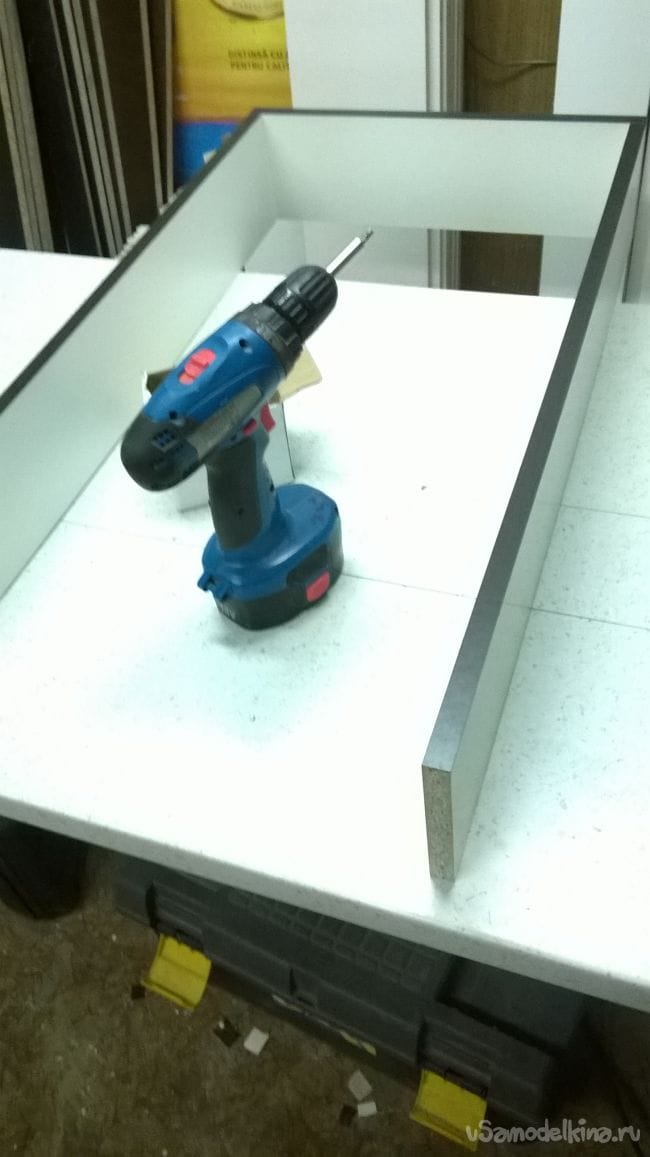

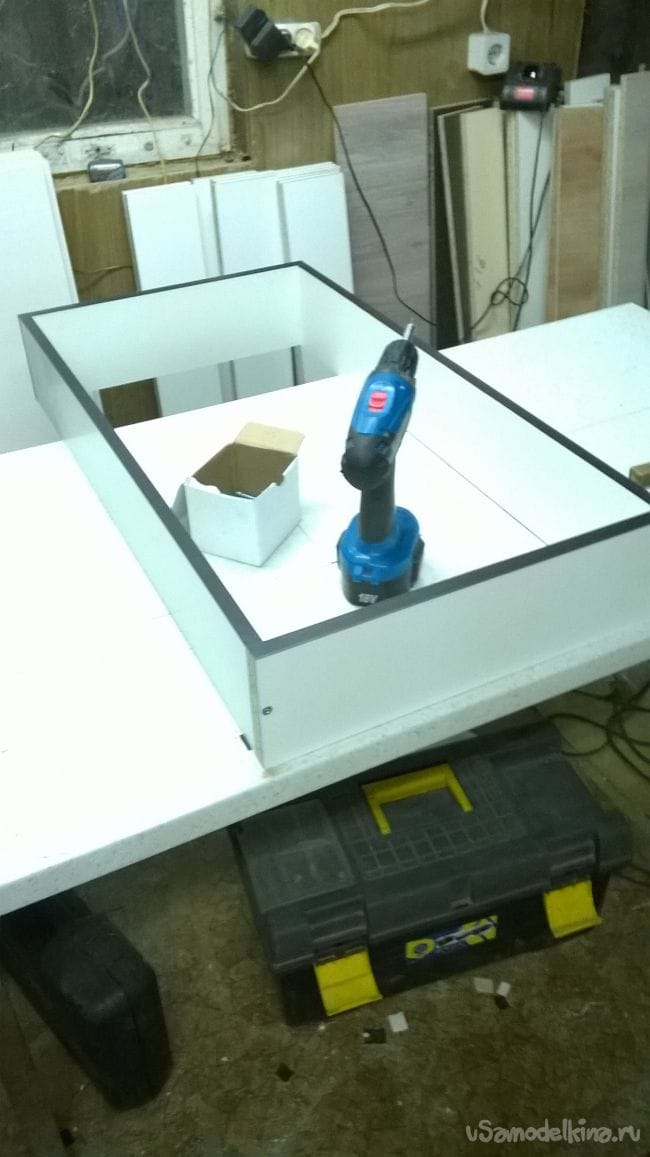

Получается вот такой ящик.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

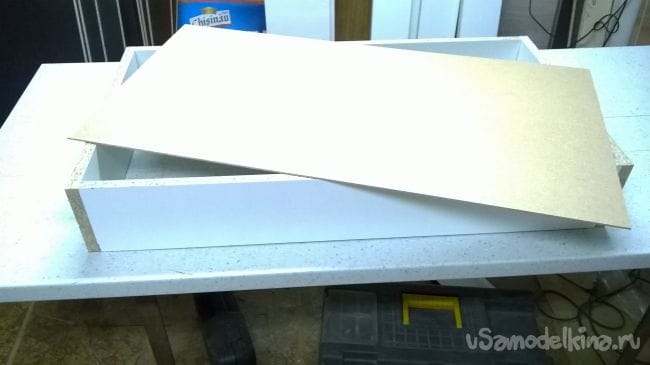

Теперь набивает донышко,при этом незабываем проверить диагональ.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка[/center]

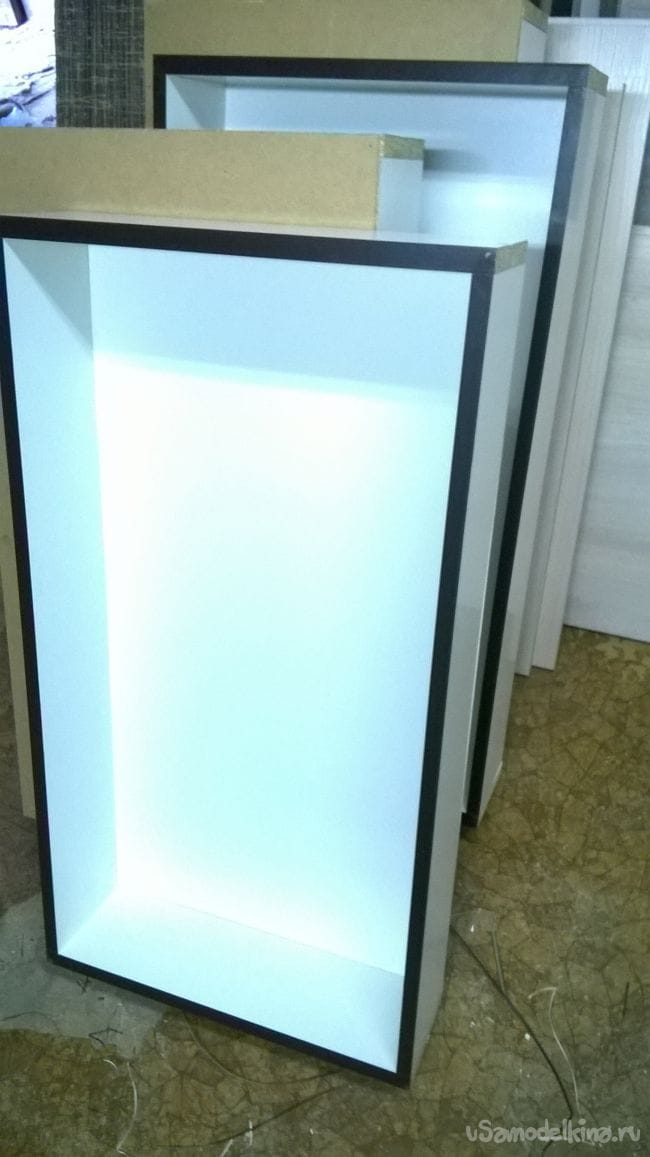

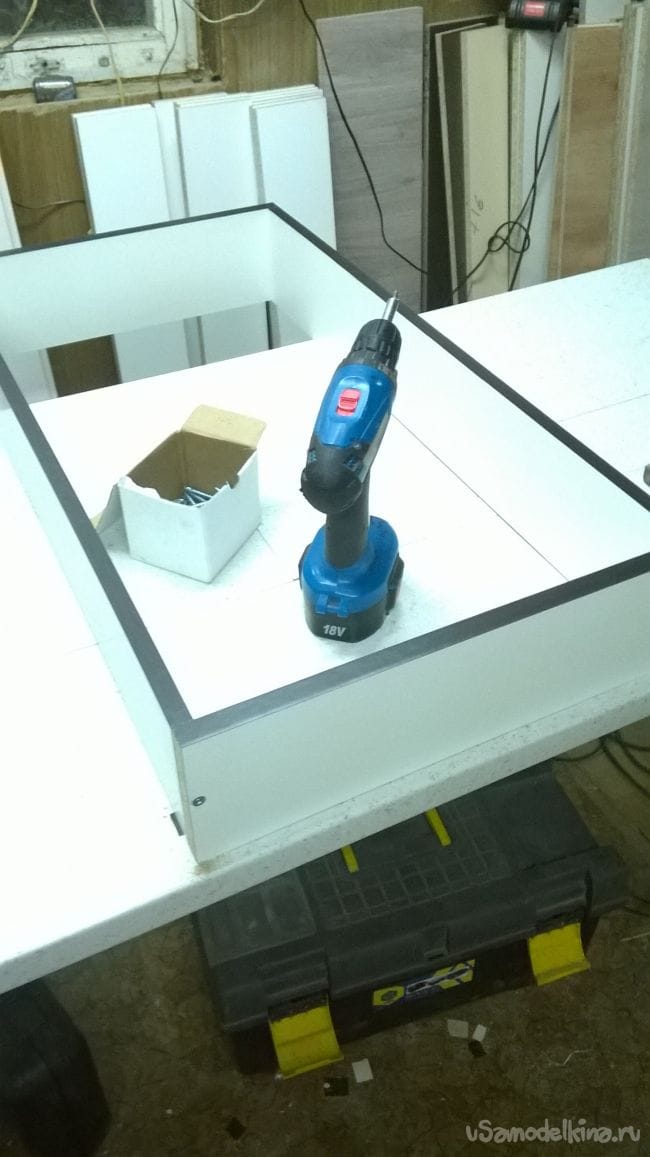

Таким образом собираем все четыре ящика.
Ящики почти готовы.


Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

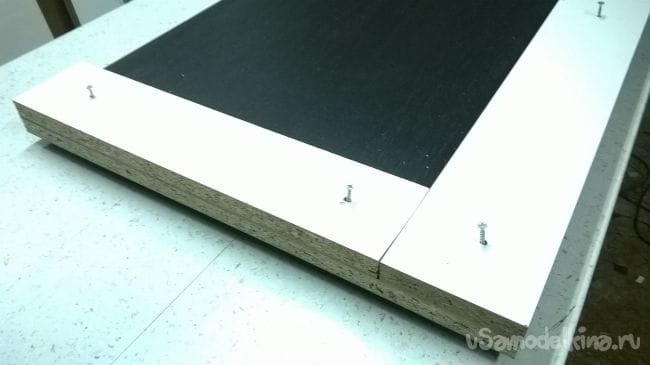

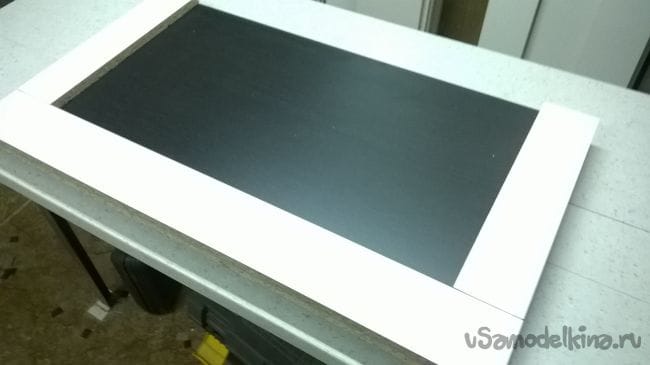

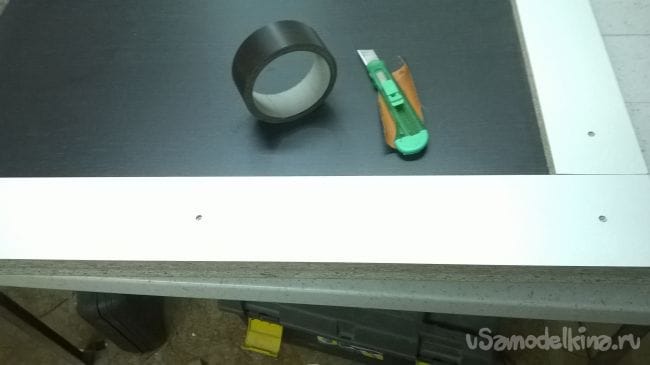

Займемся крышкой.Ложим крышку лицевой стороной вниз и начинаем сращивание.
Облаживаем крышку нашими утолщителями 904*100 и 400*100 по бокам.


Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

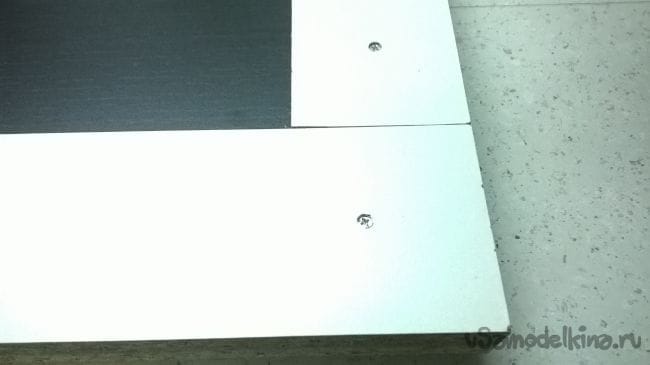

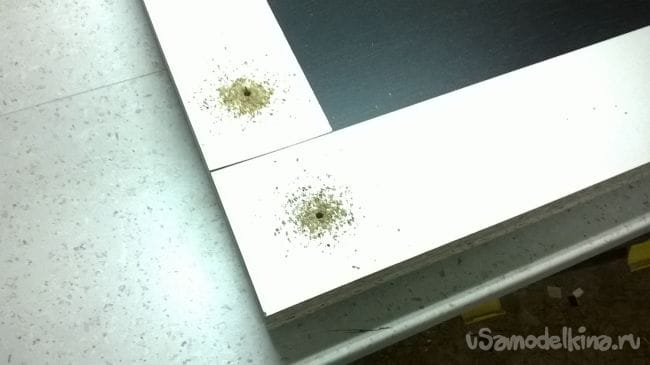

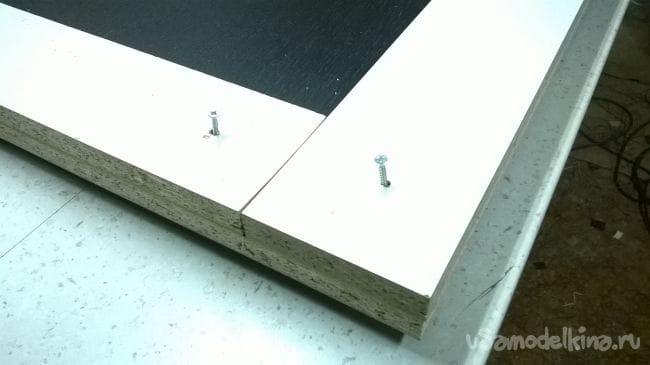

Просверливаем отверстия на 4,5 мм только не до конца примерно на 10 -15 мм глубиной, чтоб саморез хорошо держал. Саморезы должны быть на 30 мм.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


Закручиваем.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


Также обклеиваем кромкой (только уже широкой) с трех сторон.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

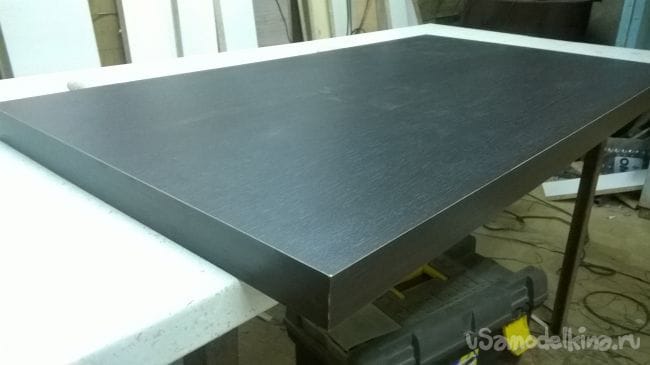

Вот что должно получиться.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

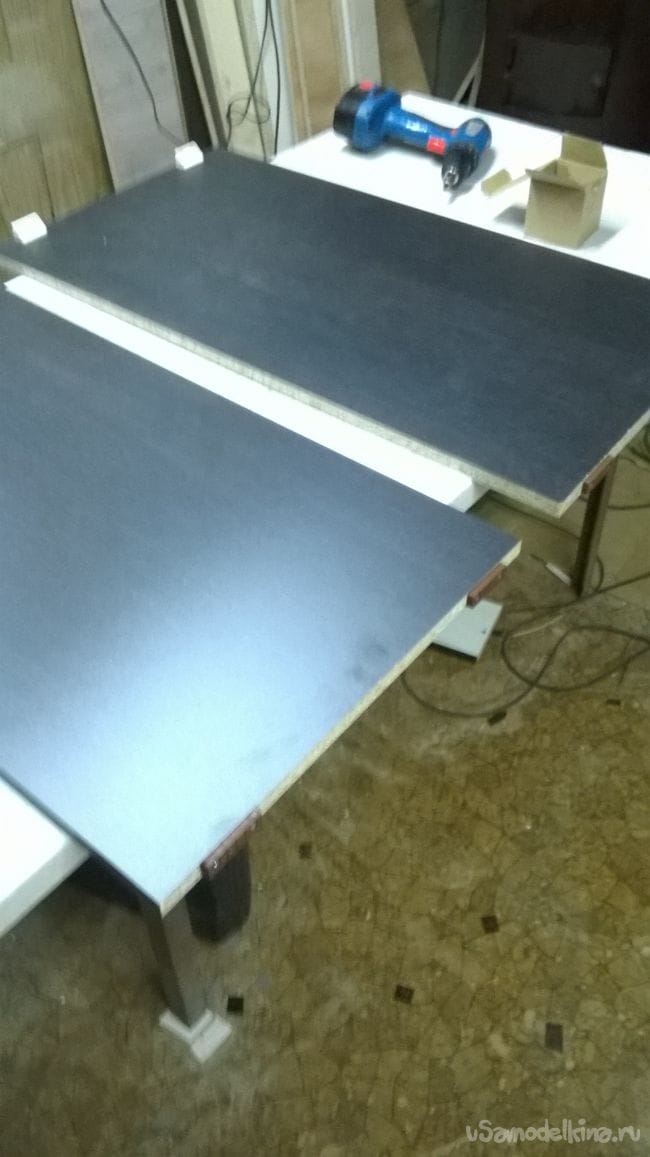

Займемся боковинами комода. Для начала разложим их зеркально, лицевой стороной вниз, а кромкой наружу.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

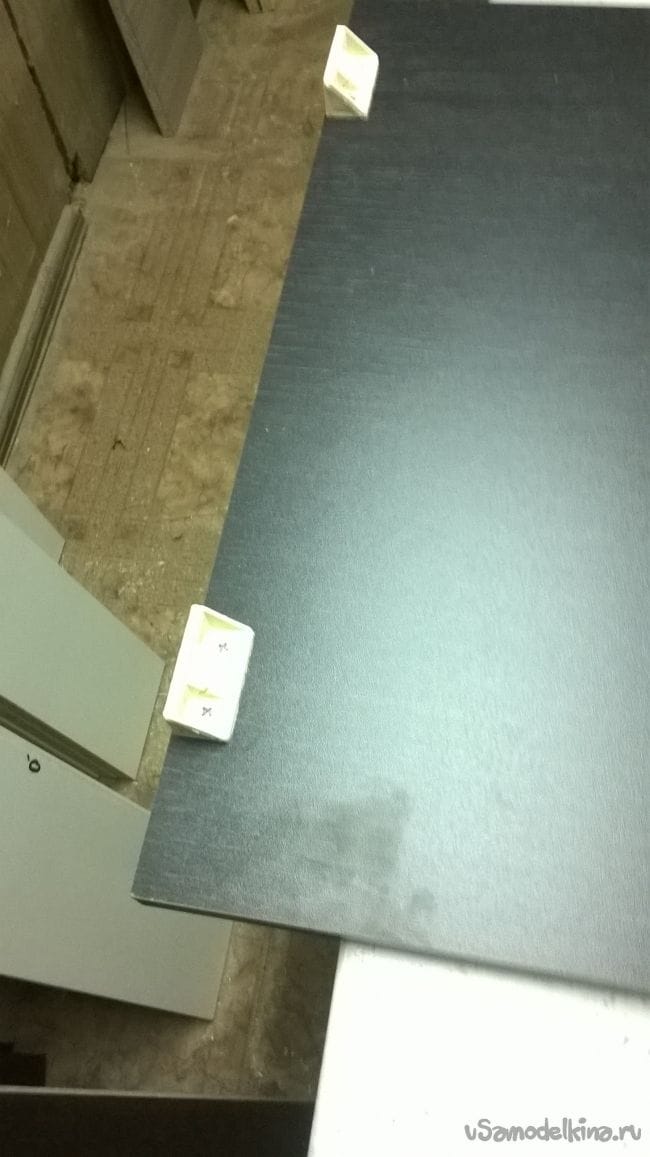

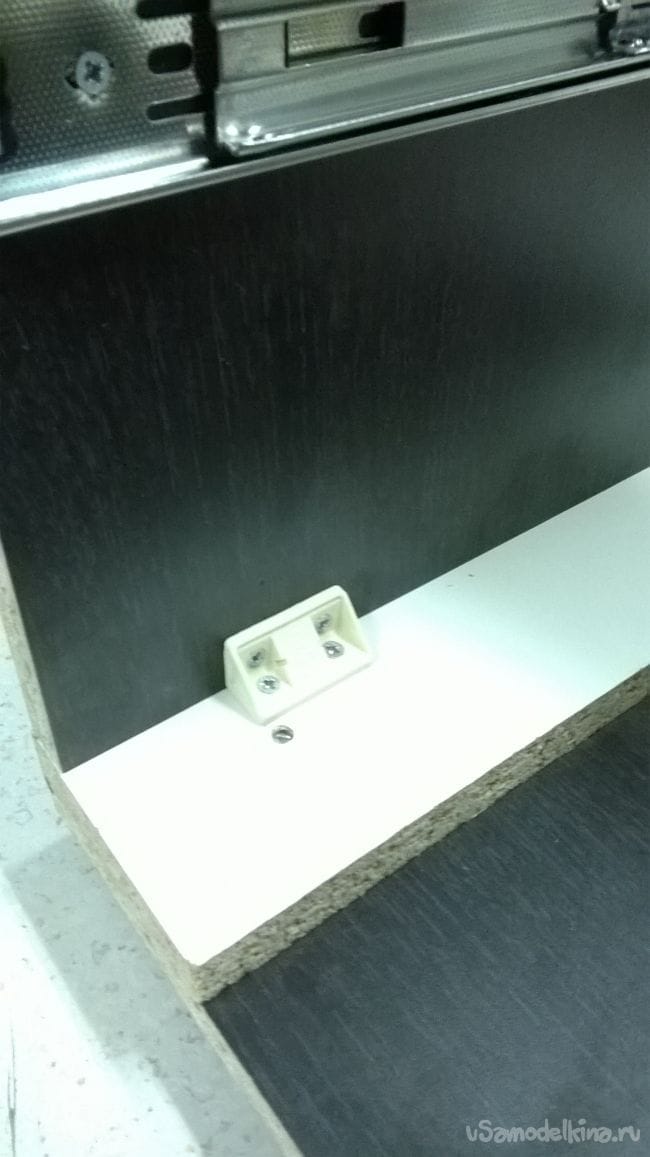

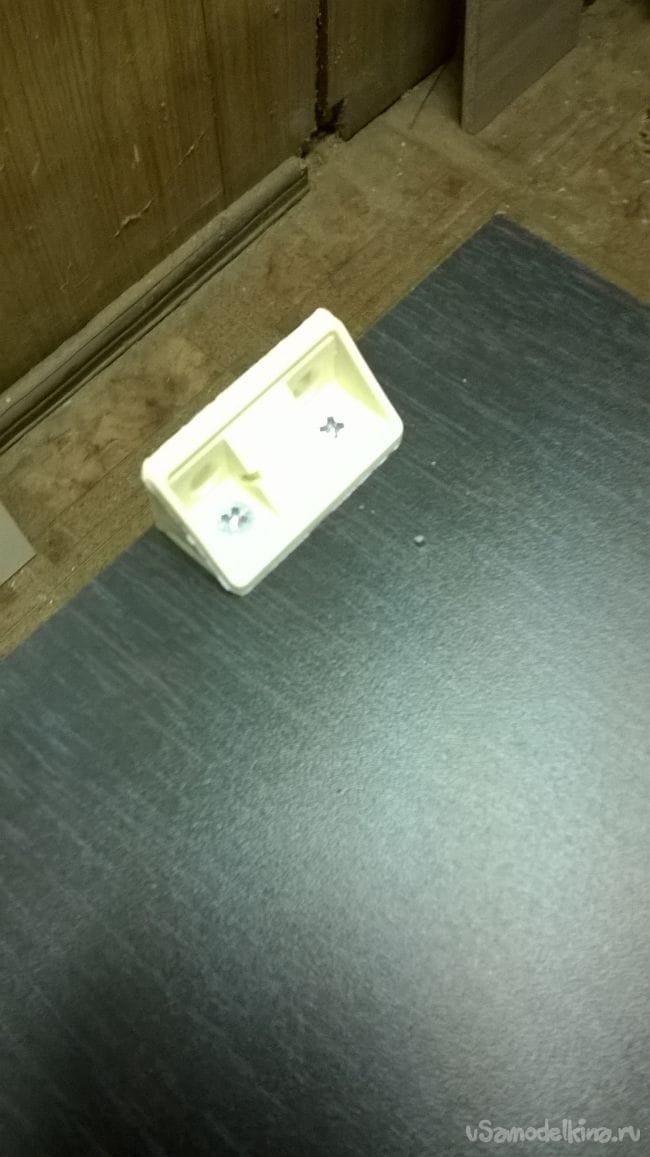

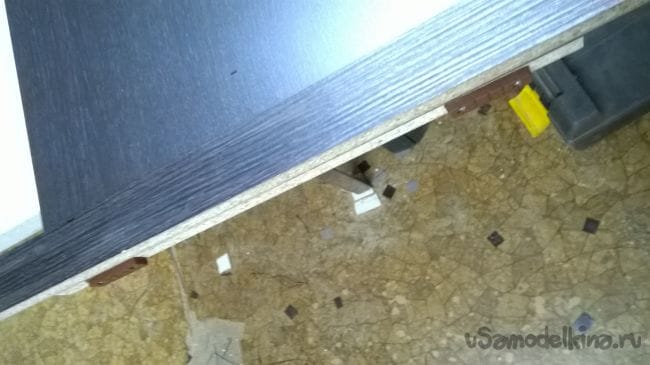

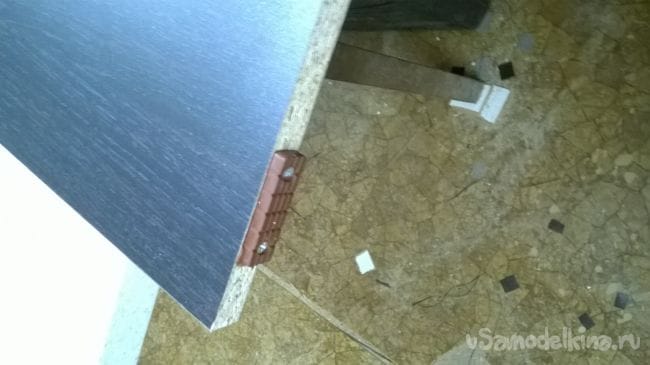

Снизу крепим по два подпятника, а сверху по два уголка.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

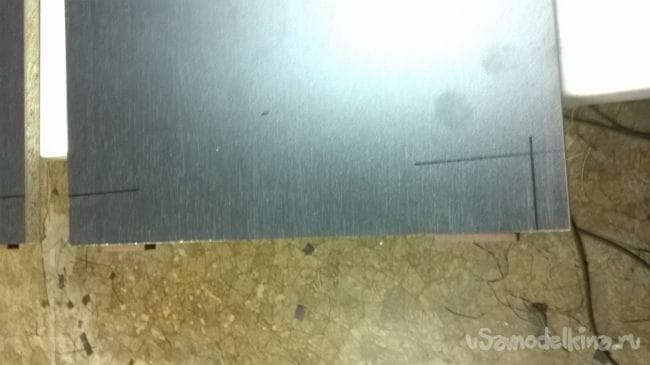

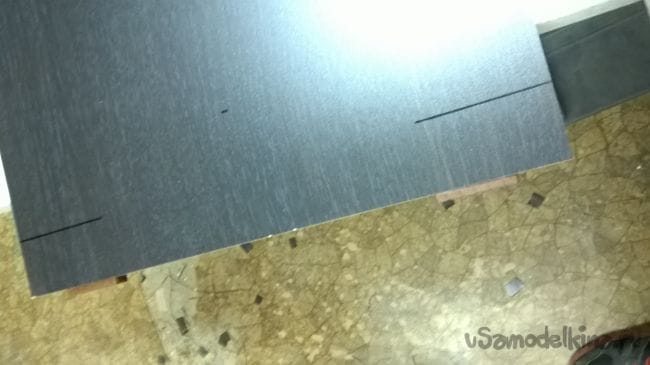

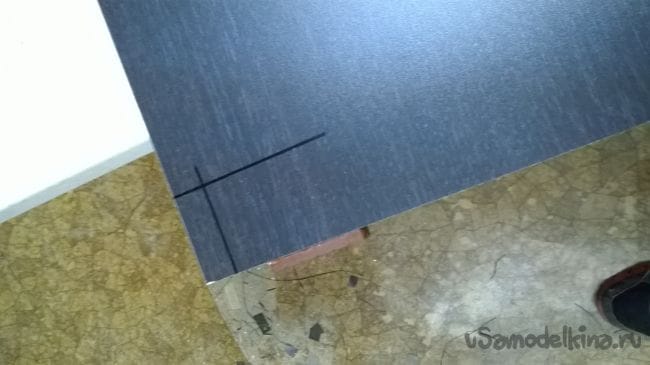

Размечаем маркером положение нижних перемычек, для этого возьмем наш цоколь и приложем его по плоскости снизу боковины и прочерчиваем.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

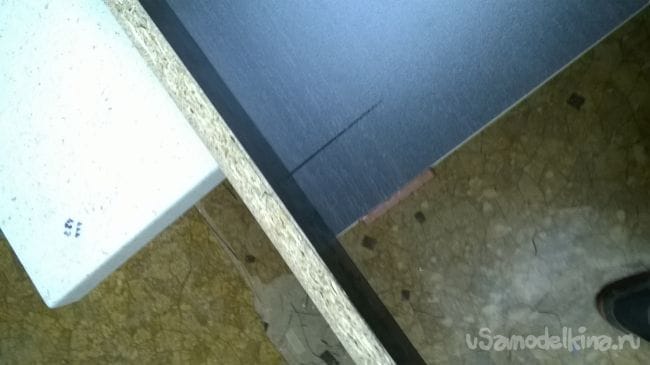

Переворачиваем цоколь на ребро и подставляем его со стороны кромки, прочерчиваем.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


С другой стороны также.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

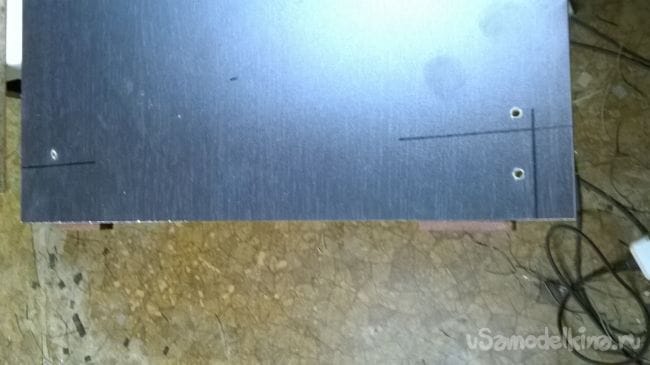

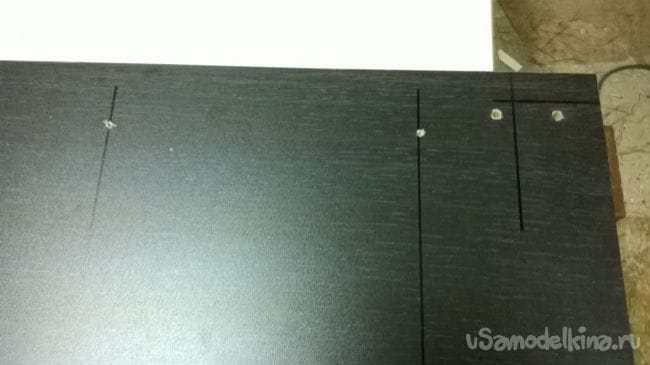

Затем сверлом на 4,5 мм просверливаем отверстия насквозь, отступив от линий примерно 10 мм.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

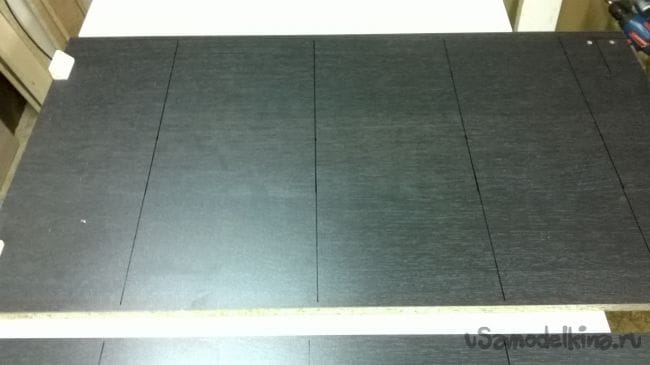

Размечаем линии для направляющих.
С верху берем:
170 мм.
380 мм.
580 мм.
760 мм.

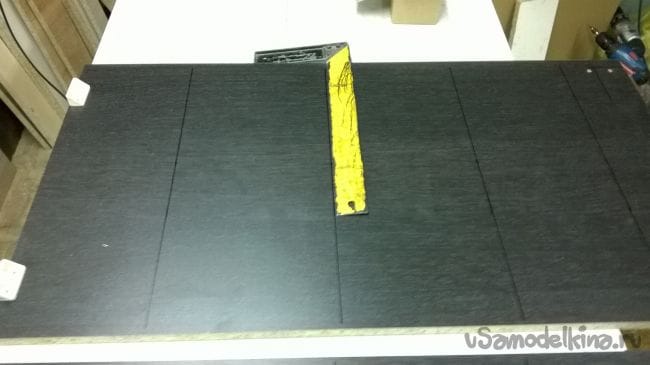

Прочерчиваем по угольнику маркером четыре линии. С обоих сторон.


Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

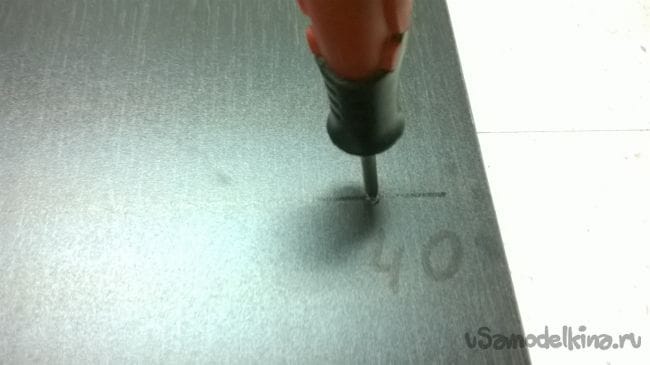

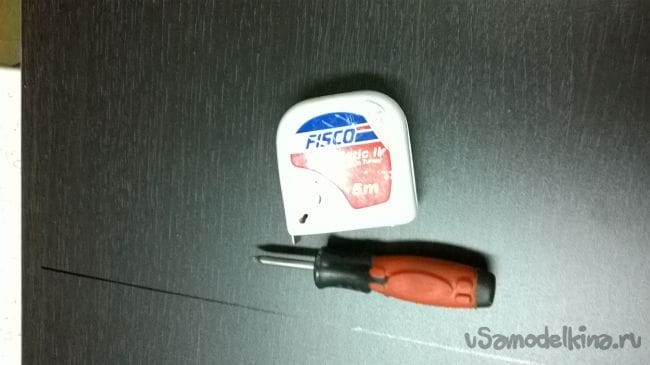

Теперь при помощи шила и рулетки, отметим наши отметки. От края (со стороны кромки) отмеряем 40 мм и шилом делаем прокол, метка для крепления направляющей.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

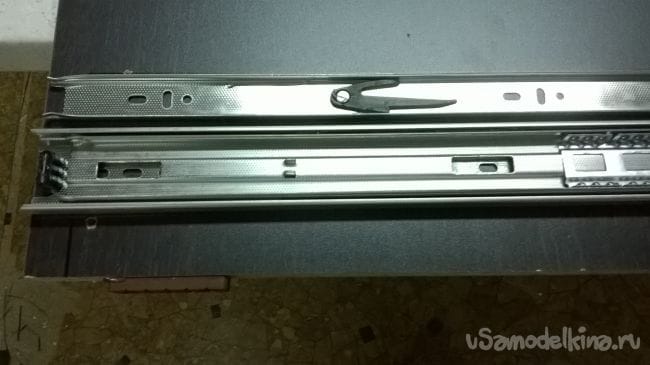

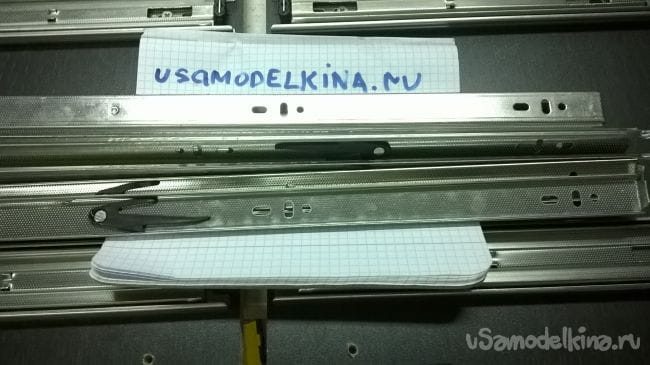

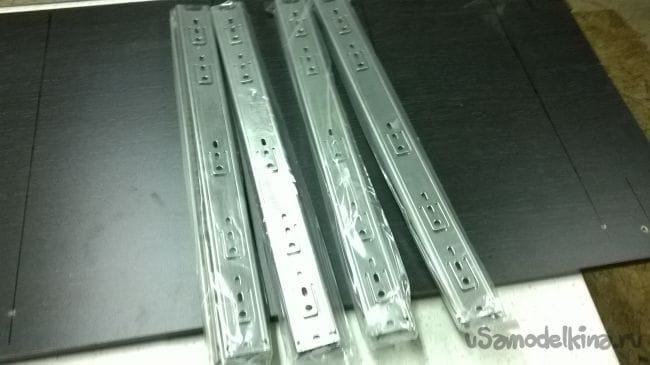

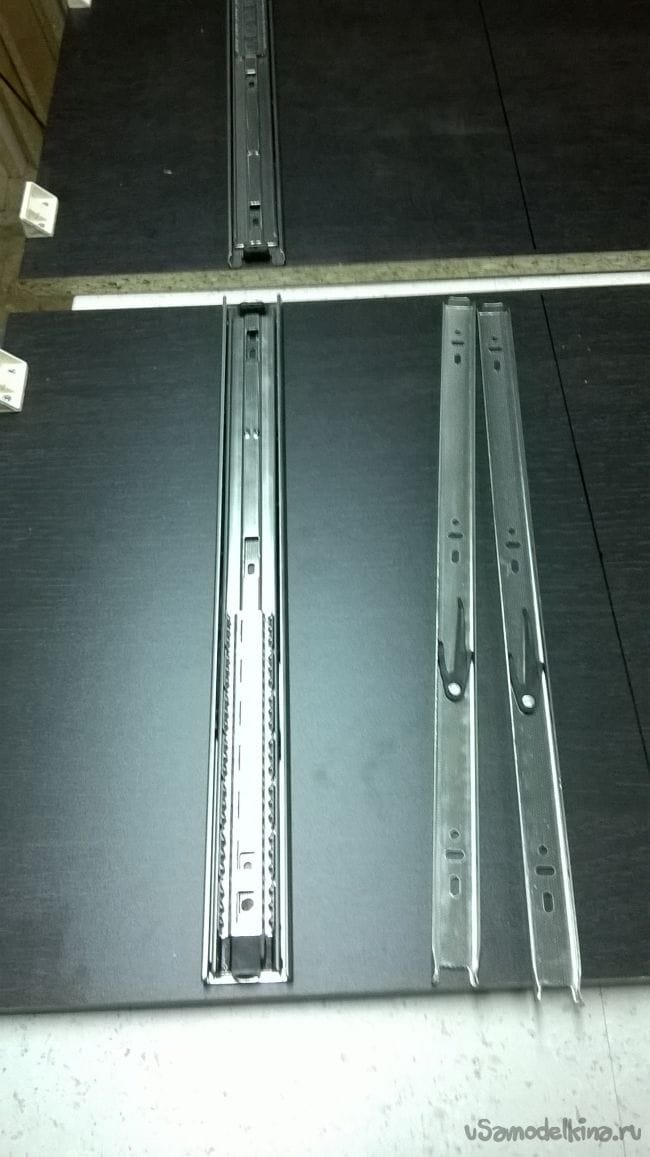

Теперь располовиним направляющие

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

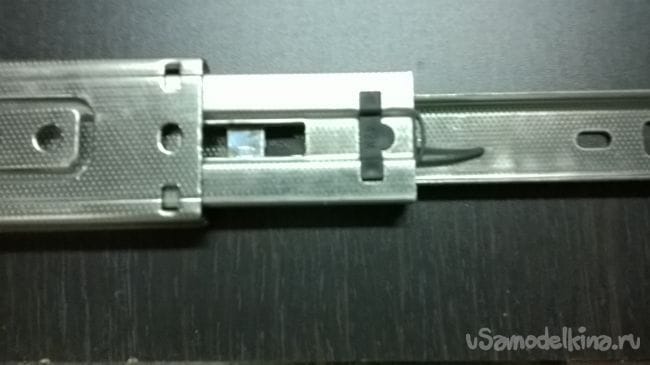

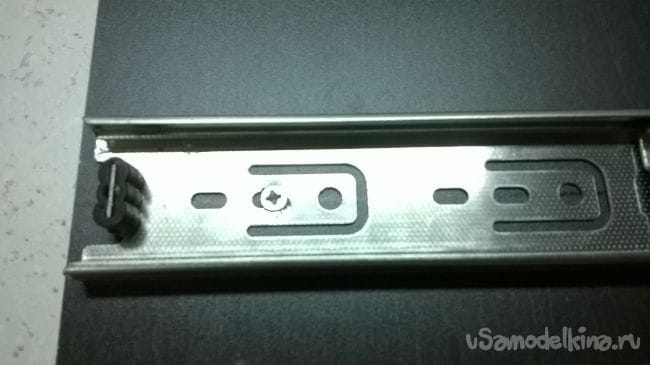

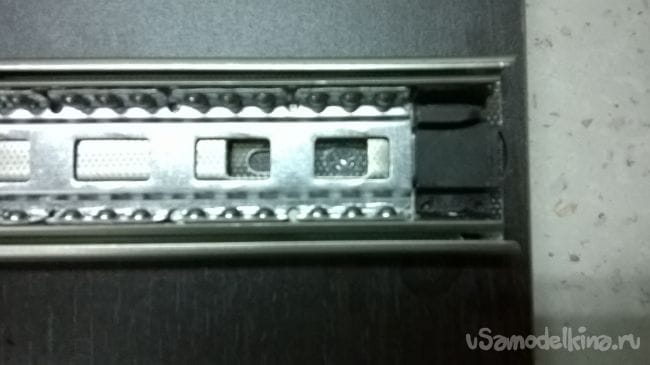

Поднимаем пластмассовый рычажок и вытаскиваем половинку.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


Обязательно раскладываем направляющие по комплектам, иначе они могут не подойти друг к другу.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

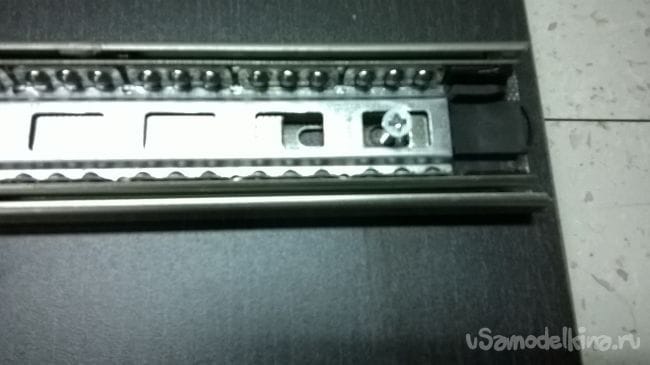

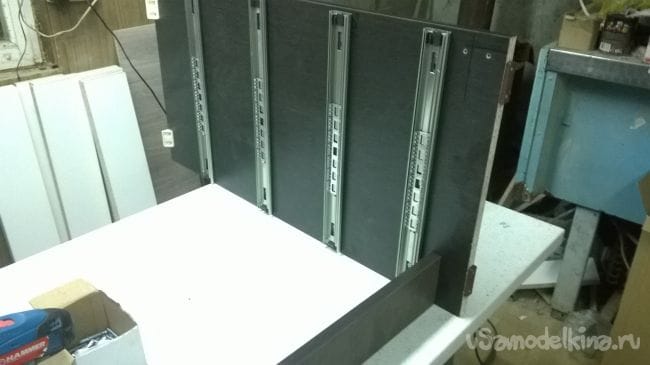

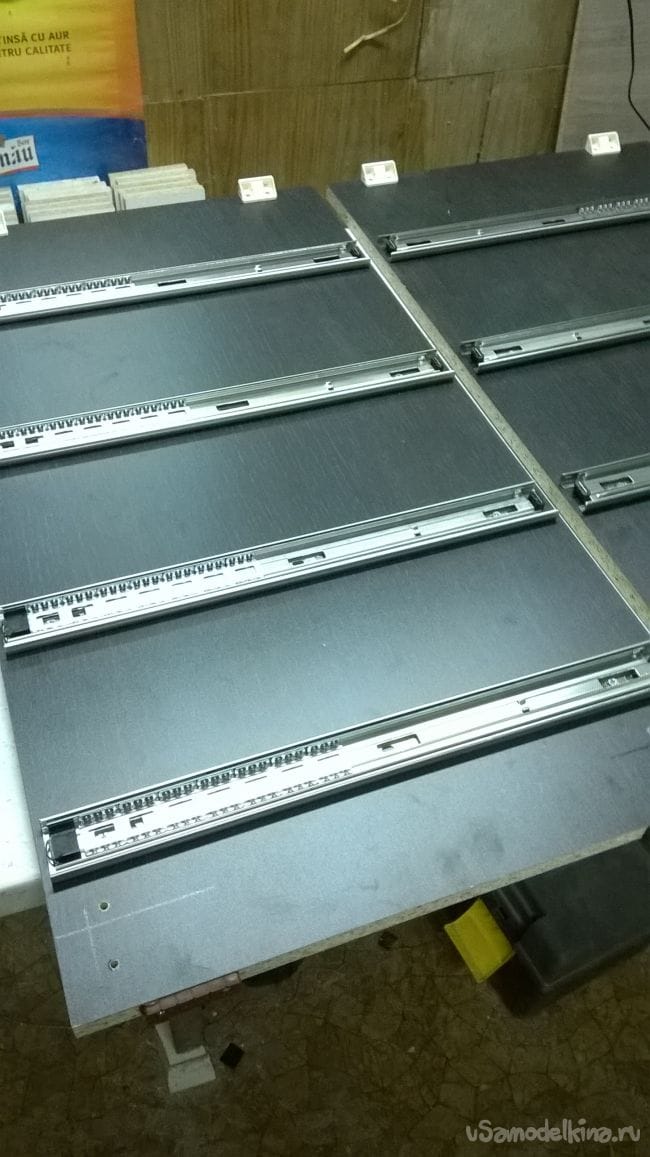

Расставив направляющие, закрепляем их саморезами на 16 мм.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


И по линии выставляем заднею часть и тоже крепим.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

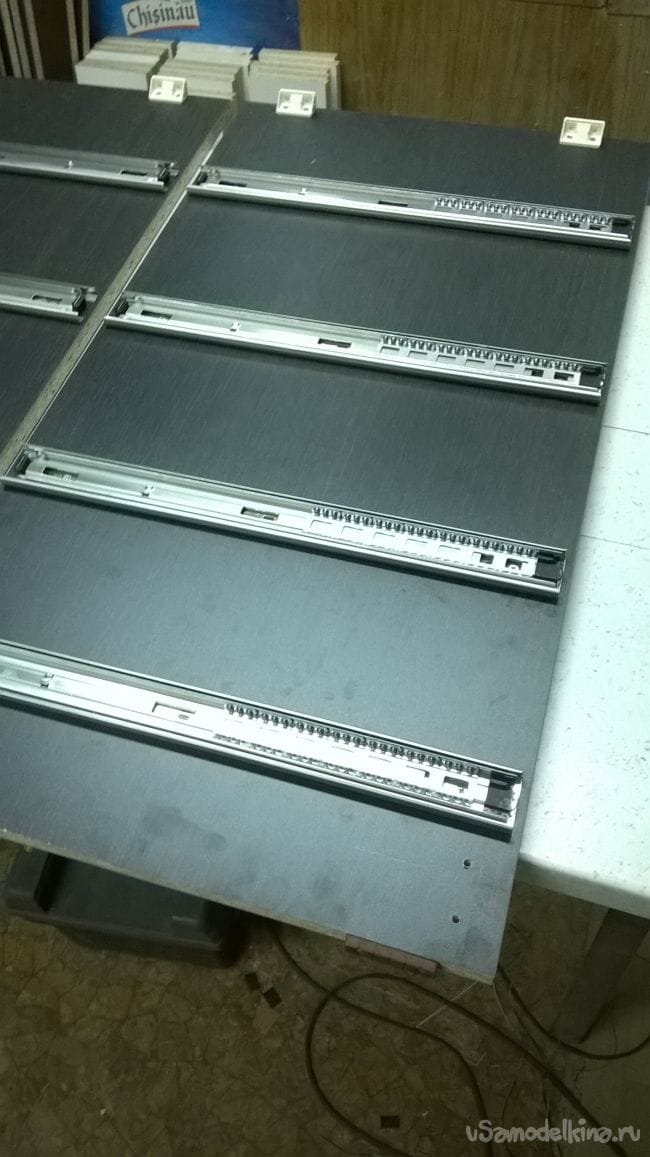

И так все четыре комплекта.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

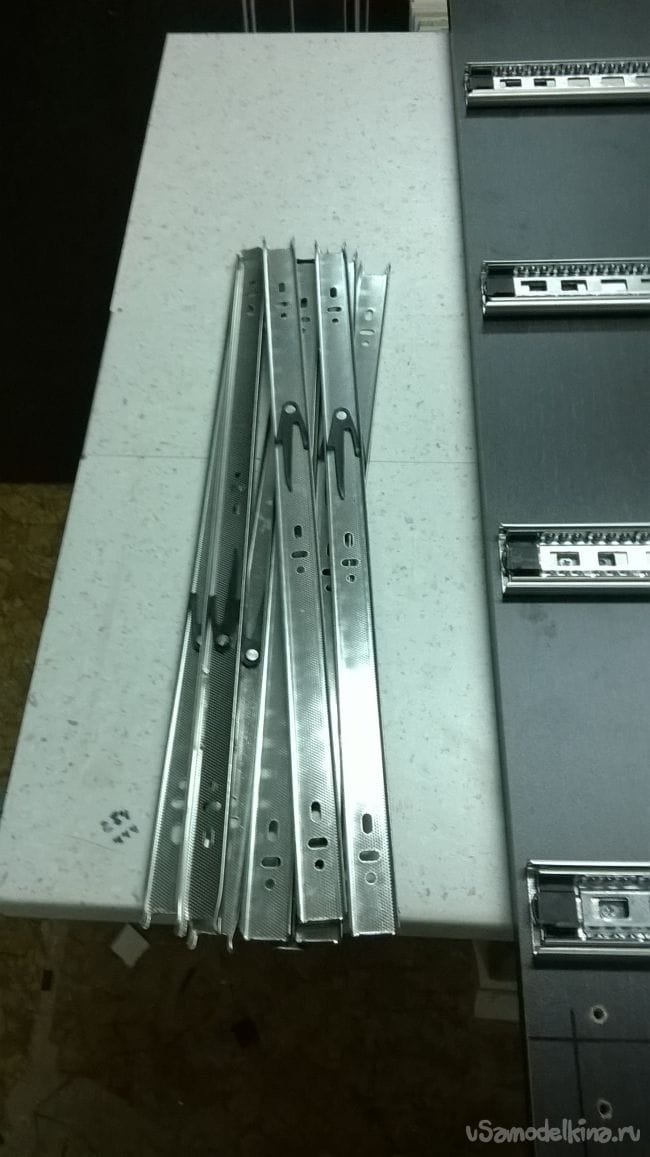

Оставшиеся планки убираем пока в сторону,к ним вернемся позже.
Тут перепутать планки не страшно, они одинаковые.


Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

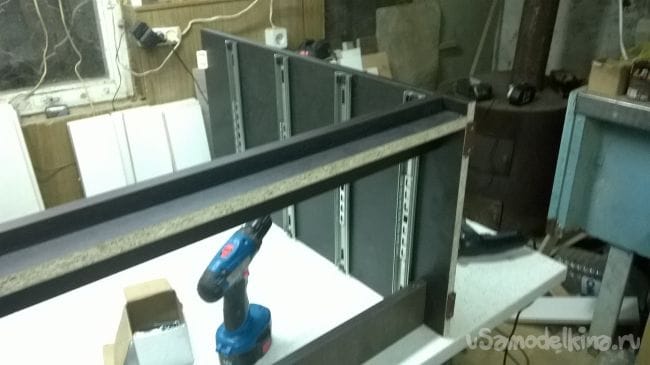

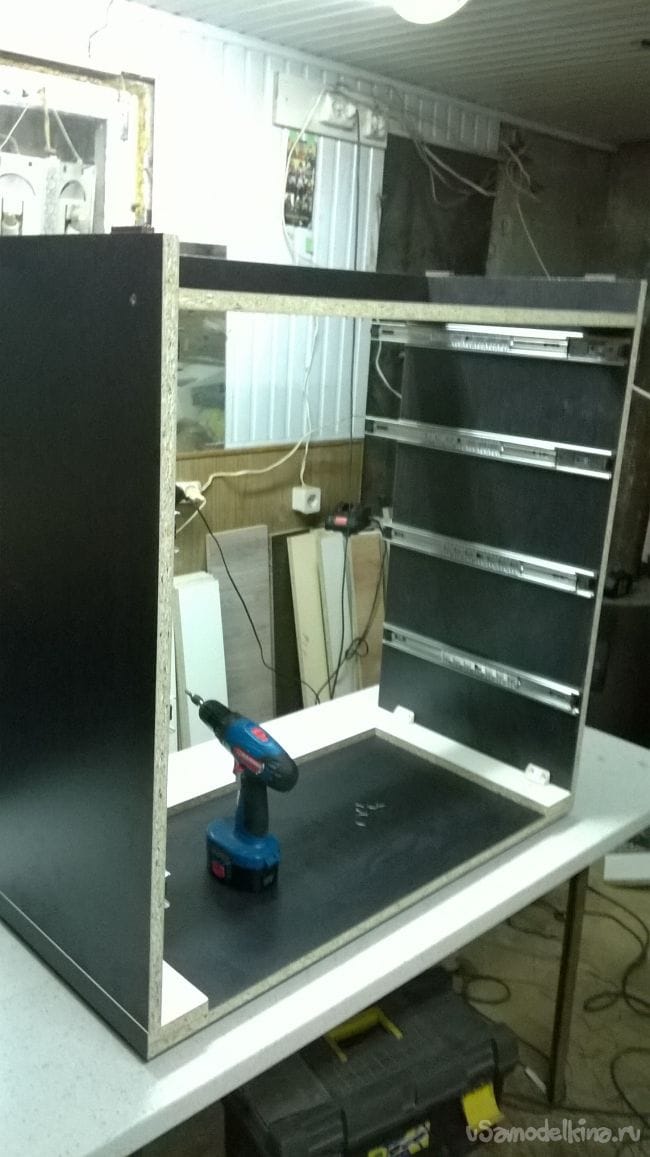

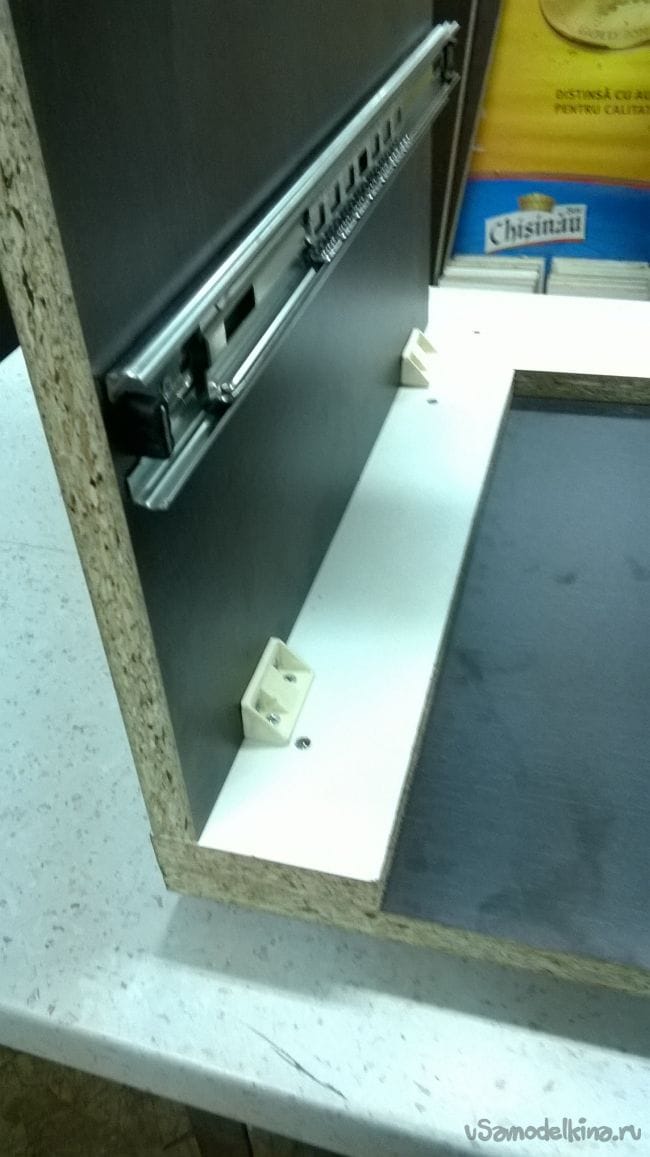

Начинаем собирать каркас.

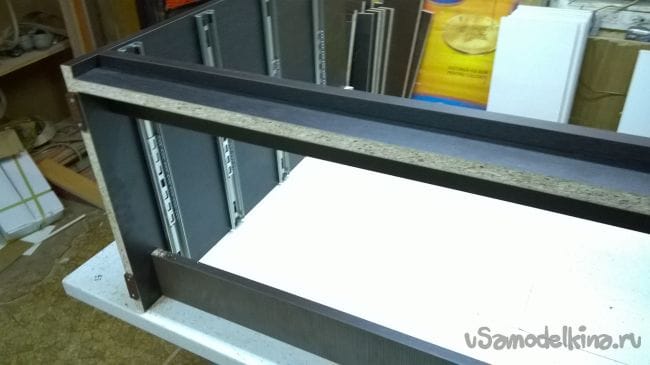

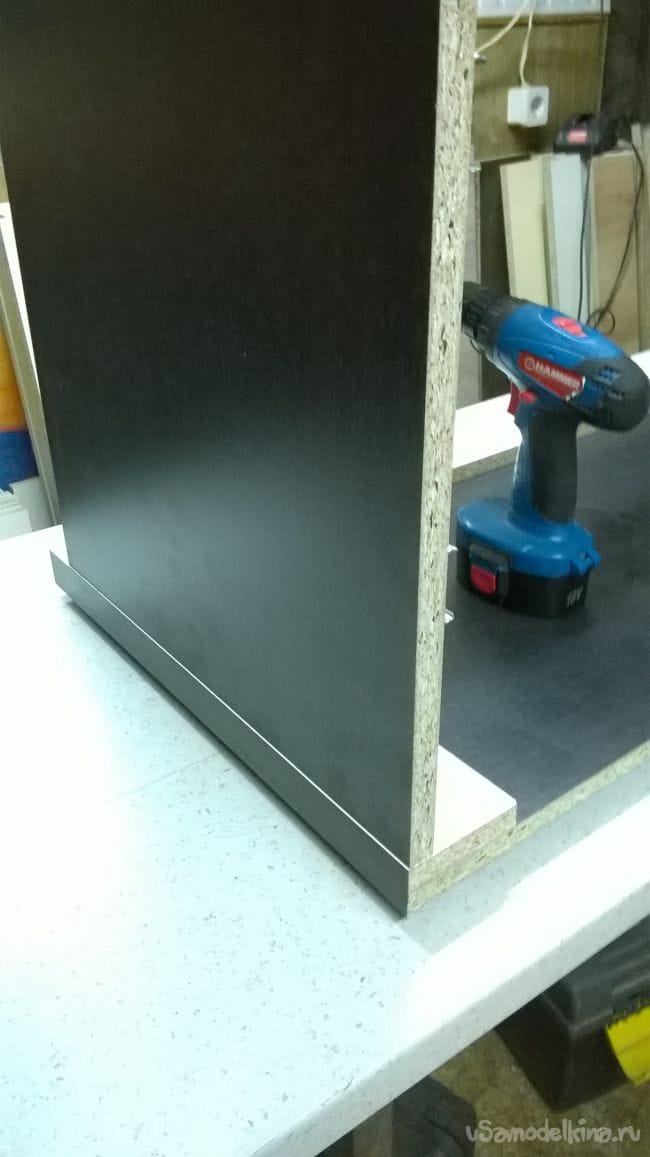

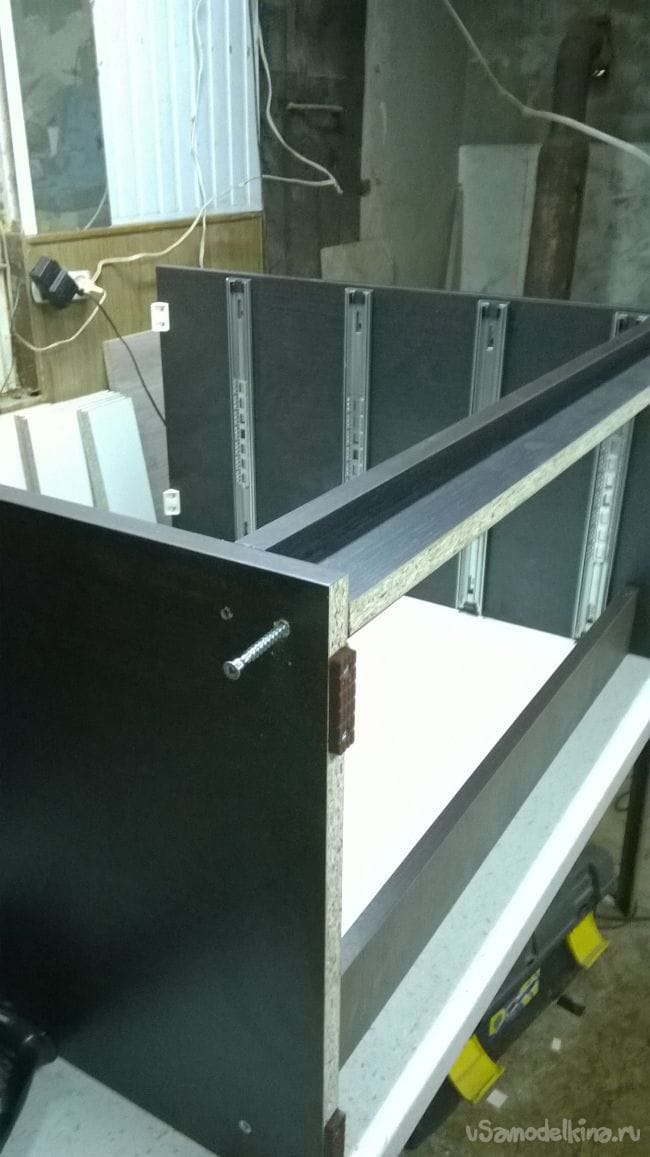

Возьмем планку 864*90 мм. просверливаем и крепим к боковине.


Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


Затем закрепляем цоколь 864*50 мм.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

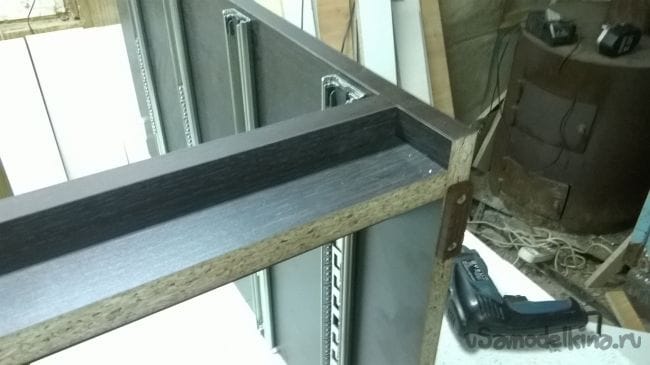

И переднею перемычку.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


Также и с другой стороны

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

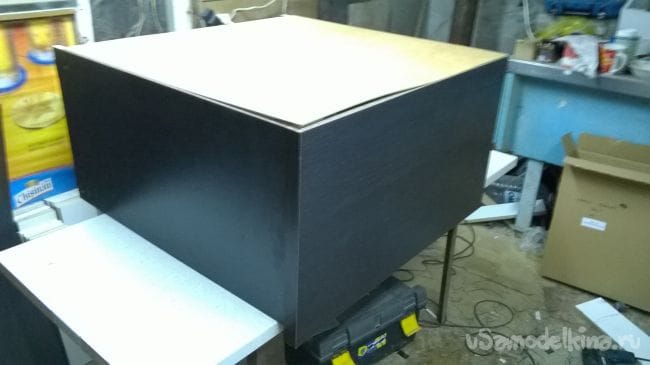

Ложем крышку и ставим сверху наш каркас. Закрепляем на саморезы через уголки.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


По бокам оставляем по два мм от кромки.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

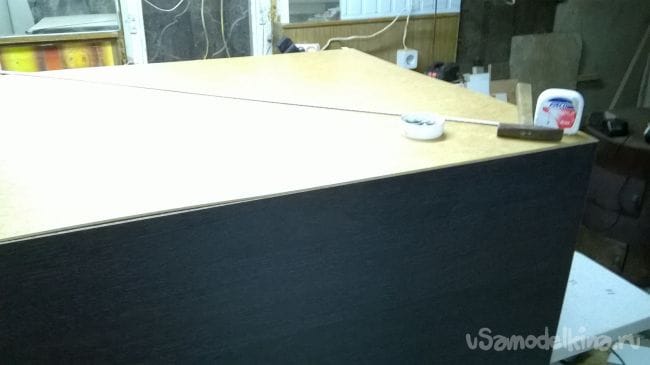

Переворачиваем комод лицом вниз и пробиваем заднюю стенку. Незабываем про диагональ.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

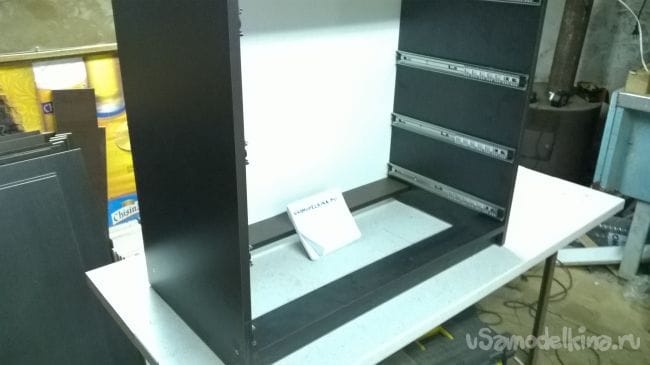

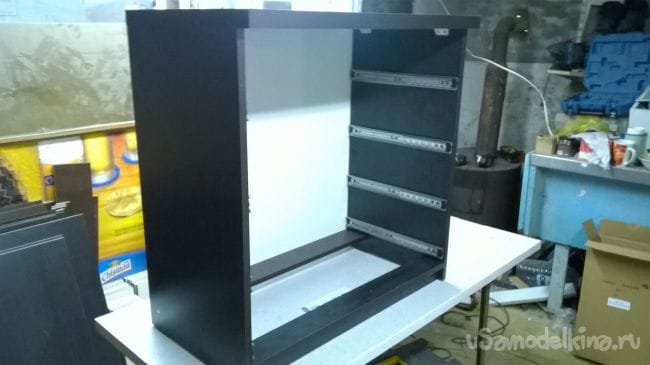

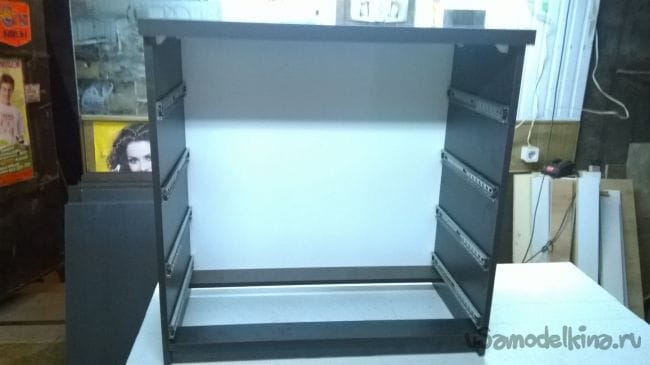

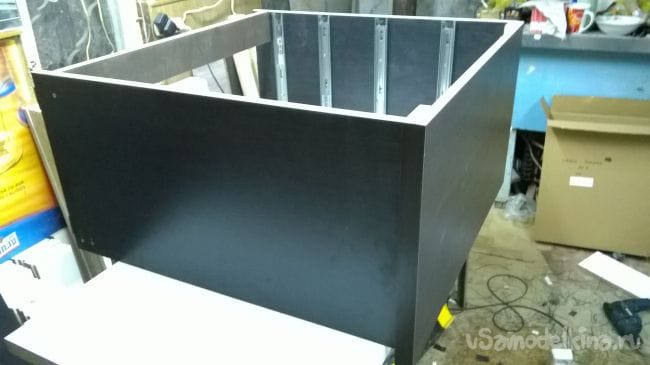

Короб готов.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

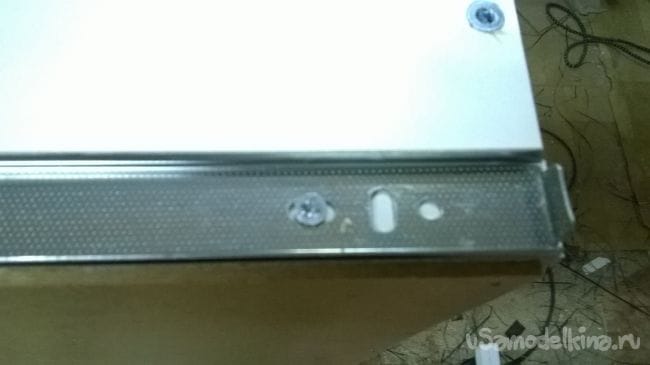

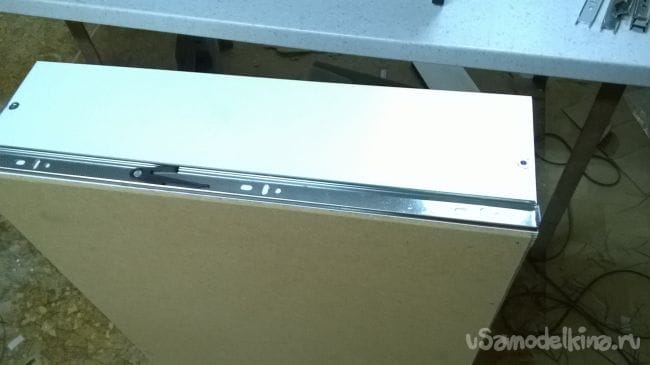

Пришло время ящиков. Возьмем планки от направляющих и закрепляем их на ящики.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

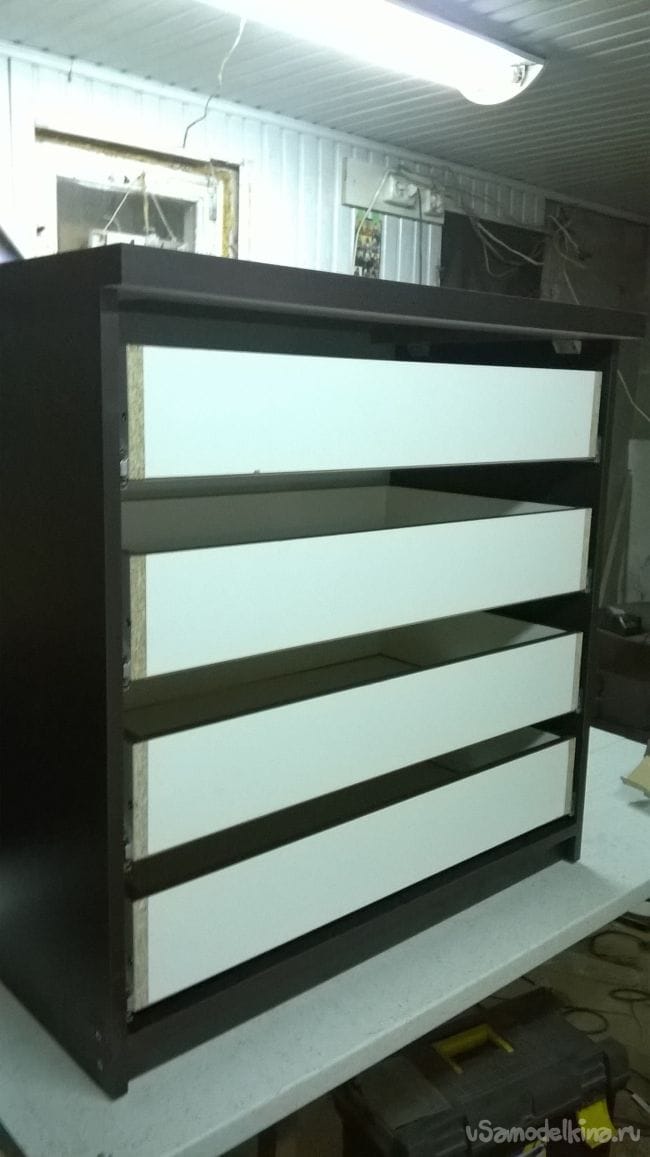

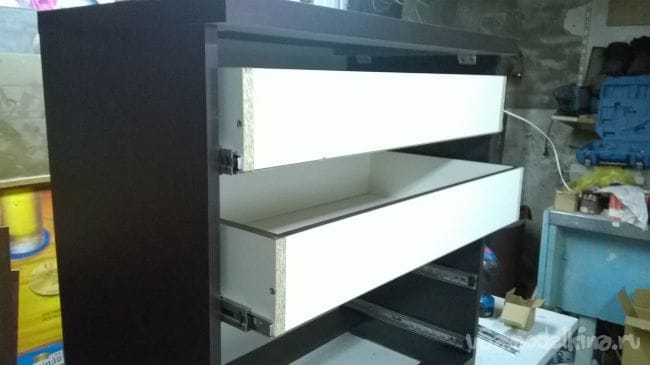

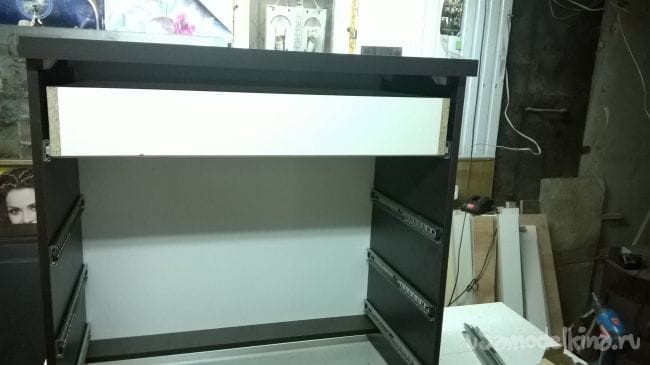

Первый ящик готов, вставляем его в комод.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


И так все ящики.


Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

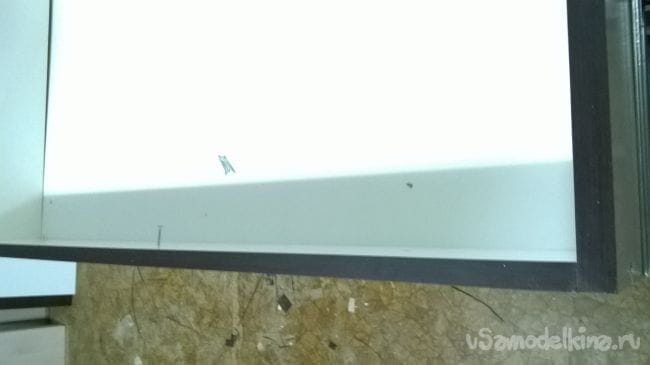

Отступив от края 10-15 см с каждой стороны сверлим сквозные отверстия на 4,5 мм.

А по середине отверстие на 2,5 мм. Это отверстие для настройки фасадов.

Начинаем с верху.

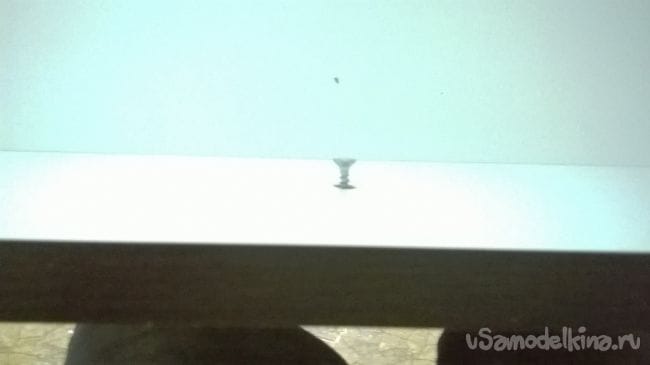

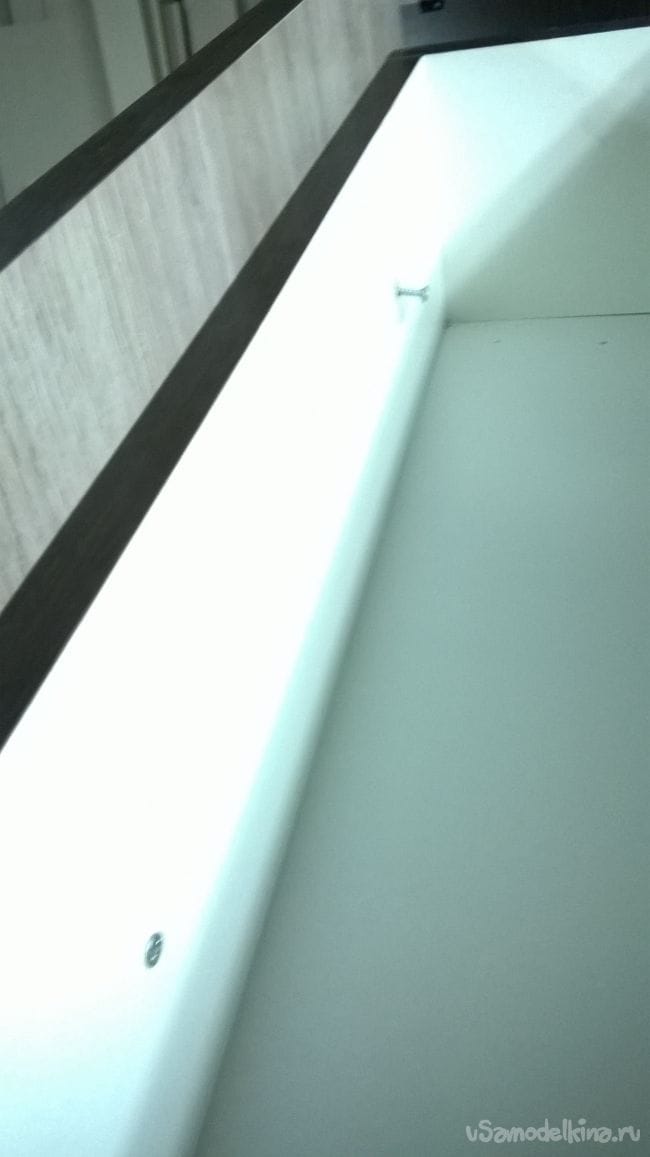

В среднее отверстие изнутри вкручиваем саморез на 30 мм,так чтоб он выходил на 4-5 мм. Приставляем фасад к комоду , примерно выставляем его по высоте и по бокам. Как только вы убедились в правильном расположении, слегка ударьте по фасаду. С другой стороны фасада появится маленькая точка от шурупа. Ее надо слегка расширить шилом.


Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка


Прислоняем обратно фасад, совмещаем отверстие с саморезом. Закручиваем саморез. Закрываем ящик и снова выставляем фасад, убедившись что все ровно, закручиваем еще по одному саморезу с каждой стороны.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

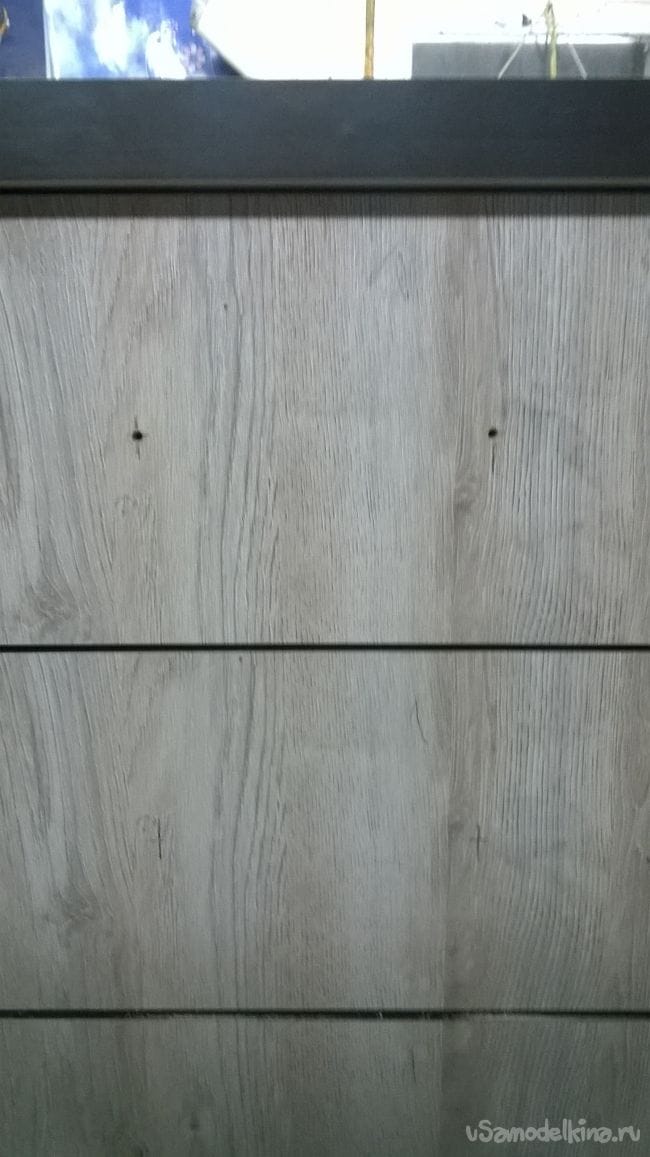

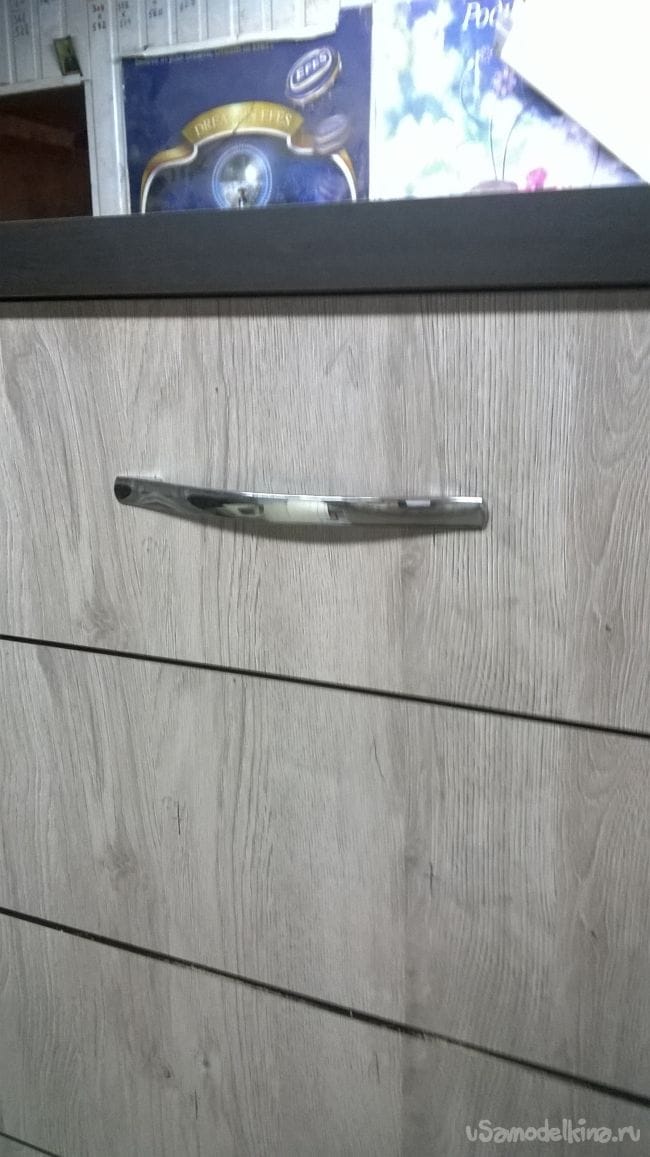

Размечаем отверстия под ручки. Сверлим также на 4,5 мм. В комплекте с ручками идут винты на 20 мм они нам будут коротки, поэтому надо прикупить восемь винтов на 40 мм.

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

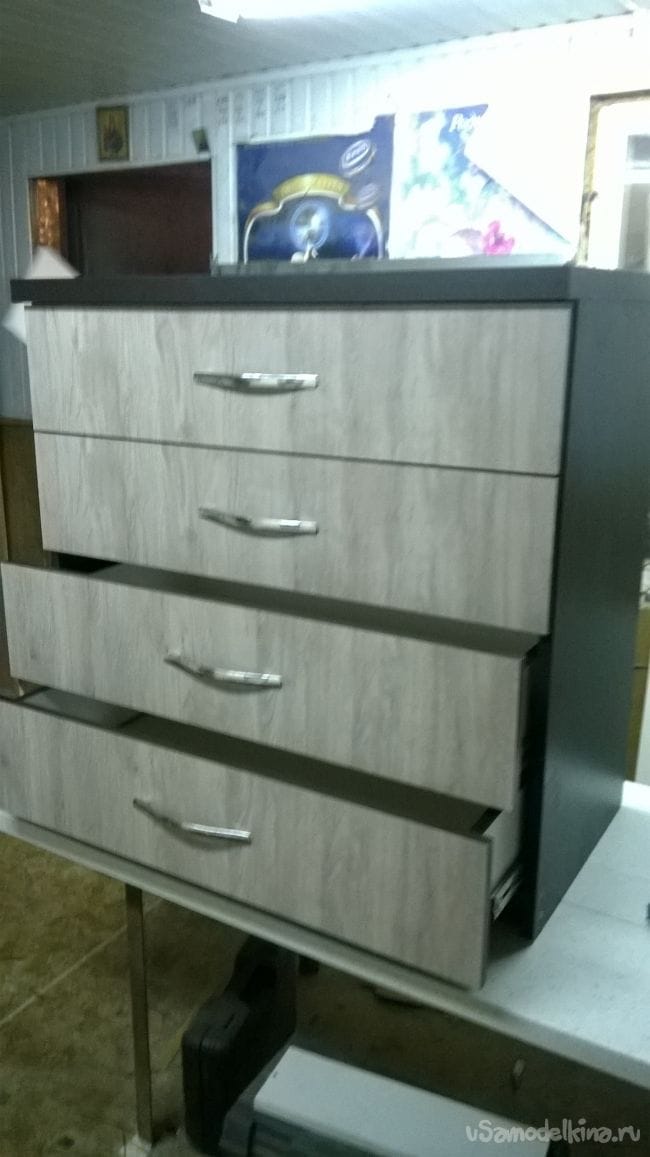

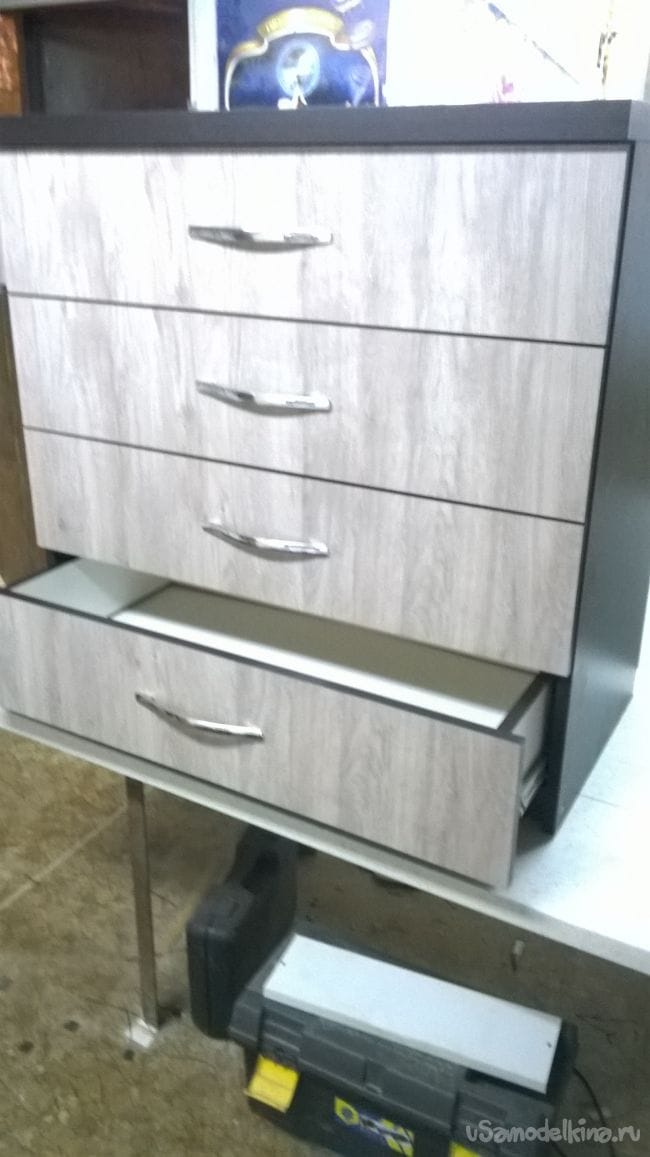

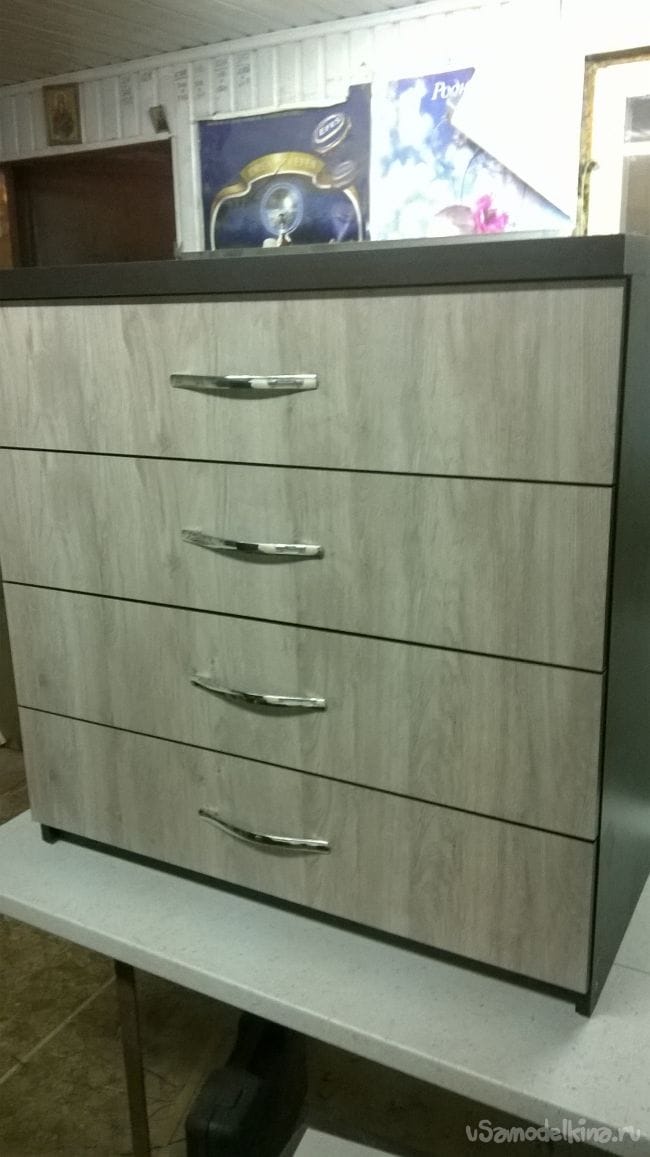

Ну вроде и все.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Столик с полками для обуви своими руками

Малогабаритная вешалка-решетка

0
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 0.0 из 10 (голосов: 0 / История оценок)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
1 комментарий
  1. Ivan_Ivanov
    Молоток-Мужик, золотые руки!

Добрый день, Гость!


Зарегистрируйтесь

Или войдите на сайт, если уже зарегистрированы...

Войти

А затем...

Добавьте самоделку

Или...

Добавьте тему

Онлайн чат

Опрос
Сколько по времени, чаще всего, Вы делаете самоделку?

Последние комментарии

Да тут он своими руками только раму вырезал из фанеры. Позорище...
Домысливание на основе анализа показаний приборов. ))...
Кабели всякие бывают. Что-нибудь типа ТПП 2х2х0,4 запаять и обсадить термоусадкой вполне можно. Кабели есть не только магистральные, есть телефонные малопарные, есть кабели автоматики,...
Добрый день Виктор! Дайте ссылку на вашу самоделку. Искал не нашел Жду!...
Ток измеряется в Амперах, мощность в ваттах, киловаттах, в крайнем случае лошадиных силах. Пожалуйста, будьте внимательны при написании материала. "Бегущий генерал вызывает в мирное время смех,...
Все комментарии
