Импульсный блок питания 5В/0,7А

Импульсный блок питания 5В/0,7А

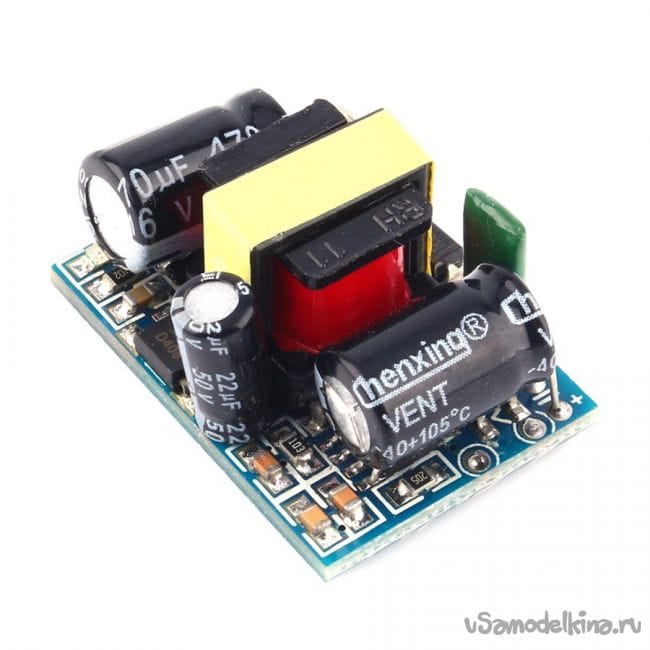

Компактный импульсный понижающий маломощный блок питания с питанием от сети 110/220 В и выходом 5 В с током до 0,7А, то есть с максимальной мощностью 3,5 Ватт может понадобится в качестве источника питания для ваших небольших электронных проектов. Сразу отмечу, что данный источник электрической энергии имеет на выходе обратную связь, основанную на популярном регулируемом стабилитроне TL431 и оптопаре. Когда напряжение на выходе станет выше нормы, то оптопара немного прикроет коммутирующий транзистор, тем самым снизив значение выходного напряжения, таким образом этот параметр на выходе относительно хорошо контролируется.
Импульсный блок питания 5В/0,7А

Данный ИБП 5В/700 мА спроектирован с защитой от перегрева, перегрузки по току, а также короткого замыкания, высокого и низкого напряжения изоляции.

Допустимое входное напряжение:AC 85 ~ 265 В, 50/60 Гц или 100 ~ 370 В постоянного тока
Входной ток ток: 0.0273 Ампер (AC 110В); 0.014 Ампер (AC 220В)
Входной пусковой ток: 20A
Выходное напряжение: 5 В постоянного тока (+ / - 0,2 В)
Выходной ток: 700 мА (0,8А пиковый ток)
Мощность: 3.5W
Рабочая температура: -20 ~ 60 С
Относительная влажность: 40-90% RH
Пульсации на выходе не более: 60мВ
Выходная мощность: 0-4W (постоянный ток)
Эффективность (КПД): 80%
Машина переключателя перерегулирование: MAX 10%
Выходное напряжение время нарастания: MAX 100 мс
Размеры: 30 х 20 x18 мм
Выходное напряжение постоянного тока: 4.8-5.2V, восстановление: блокировка, перезапуск после восстановления
Выход через защиты электропитания: да, восстановление: блокировка, перезапуск после восстановления
Защита от короткого замыкания: да, автоматическое восстановление после того, как КЗ устранено
Защита от перегрева: да, восстановление: блокировка, перезапуск после восстановления
Защита от перегрузки по току: да, восстановление: блокировка, перезапуск после восстановления
Импульсный блок питания 5В/0,7А

Для ежедневной эксплуатации рекомендуется поместить в корпус чтобы предотвратить удар током. Такой небольшой блок питания можно использовать для светодиодов, разработок связанных с микроконтроллерами, как зарядное для старых телефонов.
Импульсный блок питания 5В/0,7А

Стоимость: ~81
