Низковольтный повышающий преобразователь 5В/1,5А


Небольшой низковольтный преобразователь напряжения зачастую используется для изготовления так называемых внешних аккумуляторов (power bank). Дело в том, что для заряда большинства современных электронных гаджетов нужно напряжение 5 В, вот эта плата и делает из 1,8-4 В 5 В.

Очень удобно предусмотрено использование USB-кабеля для выхода данного устройства. Благодаря возможности низкого входного напряжения данный step-up преобразователь может использоваться для преобразования напряжения с питанием от пальчиковых аккумуляторов/одноразовых источником тока, но обычно в качестве перезаряжаемых батарей используются Li-ion/Li-Po аккумуляторы.

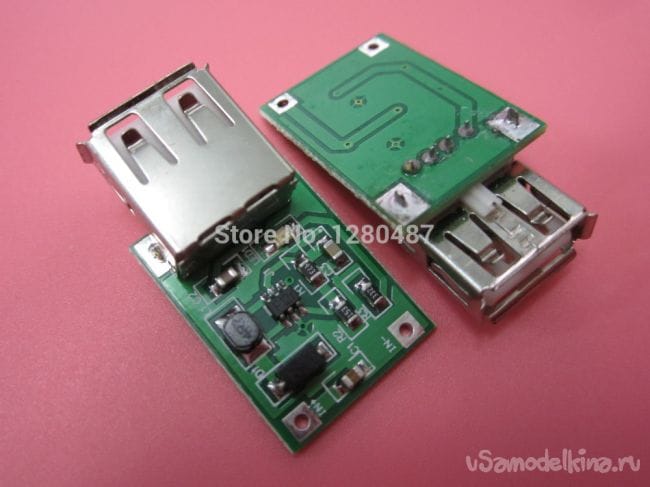

Низковольтный повышающий преобразователь 5В/1,5А

Мною были произведены некоторые замеры токов и напряжений и посчитан коэффициент полезного действия для данного преобразователя. На входе был один элемент типоразмера 18650 из батареи ноутбука с напряжением 3,98 В, потребляемый от него ток 1,64 Ампер. На выходе же я получил 5,11В с током 1,08А, что весьма неплохо. Итого КПД:
η=(5,11V*1,08A)/(3,98V*1,64A)=5,51W/6,52W=84,50% - хороший результат. Конечно же в процессе эксплуатации микросхема и дроссель грелись, но установив всю плату на радиатор мы решим эту проблему.

Входное напряжение: 1-5В
Выходное напряжение: 5.1-5,2В
Выходной ток: до 1,5 А
Эффективность: до 96% (чем выше входное напряжение, тем выше КПД)
Частота преобразователя: 500 кГц
Выходные пульсации напряжения: 30 мВ (MAX) Ширина полосы 20M (вход 4В выход 5.1В 1A)
Индикация: светодиод мигает при подключении питания и постоянно светится, если подключена еще и нагрузка
Рабочая температура: (-40 ° C до + 85 ° C)
Потребляемый ток в дежурном режиме: 130 мкА
Динамическая скорость отклика: 5% 200 мкс
Защита от короткого замыкания: Нет (Пожалуйста, используйте литиевую батарею с защитой.)
Защита от преполюсовки: Нет

Стоимость: ~209
