Оптопара P817

Оптопара P817

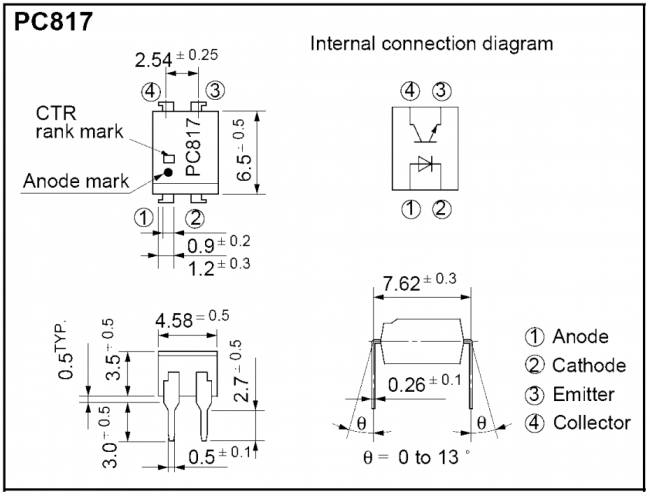

Оптопара оказывается весьма полезным прибором для осуществления обратной связи. Обычно вы можете встретить оптрон в схемах с передачей сигнала между частями схемы с различным напряжением, в импульсных блоках питания, когда напряжение на выходе становится выше нормы светодиод оптрона начинает светиться, открывая при этом фототранзистор, который уже в свою очередь прикрывает силовой транзистор первичной обмотки.
Оптопара P817

Вообще этот прибор появился уже давно, тогда вместо светодиодов использовались лампы накаливания, мощность, потребляемая ними высока, светоотдача маленькая, а частота с которой можно использовать его крайне мала, так как нить накала выходит в рабочее состояние медленно, да и тухнет далеко не мгновенно. Сейчас существует большой ассортимент оптронов с разной степенью интеграции, с закрытым или открытым оптическим каналом, с многими типами фотоприёмниками и источника света, но нас интересует самый распространенный PC817 в дискретном исполнении.
Оптопара P817

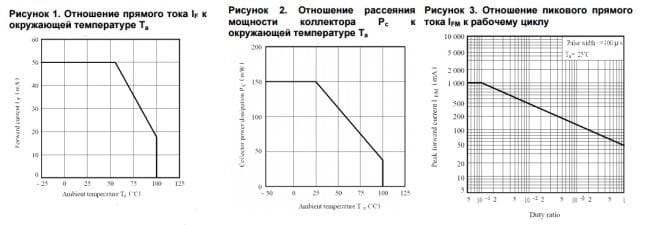

Ток на входе максимальный 0,05 А, максимальный импульсный может доходить до 1 А, напряжение типичное 1,2В. Обратное напряжение max 6 В, а рассеиваемая мощность до 70 мВт. В фототранзисторе ток коллектора может доходить до 50 мА, мощность коллектора 0,15 W, напряжение коллектор-эмиттер 35 В, эмиттер-коллектор 6 В. Внизу простая схема для проверки работоспособности вашего экземпляра.
Оптопара P817

Стоимость: ~99
