Мини дрель, бормашинка на аккумуляторах

Мини дрель, бормашинка на аккумуляторах

Аккумуляторные мини дрели и бормашинки стоят не дешево и порой, для мелких работ, не хочется переплачивать за высокую мощность и бренд инструмента. Решил попробовать сделать подобный инструмент своими руками и с не большими затратами.

Видеозапись сборки и теста инструмента для ознакомления


Нам понадобится:
1. Дешевый клеевой пистолет из фикс прайса(60руб)
2. 2 аккумуляторные батареи 18650 одинаковой емкости (ссылка на батареи)
3. Переключатель из дисковода старого музыкального центра
4. Разъем и штекер 4мм для подключения питания(или любой другой)
5. Мотор 6 - 12В (ссылка на мотор)
6. Не дорогая цанга в наборе (ссылка на цангу)
7. Термоусадка 3мм
8. Медные проводки
9. Термоклей
10. Скотч
11. Изолента

Из инструментов:
1. Длинногубцы или плоскогубцы
2. Канцелярский нож
3. Клеевой пистолет
4. Отвертка
5. Паяльник

Шаг 1

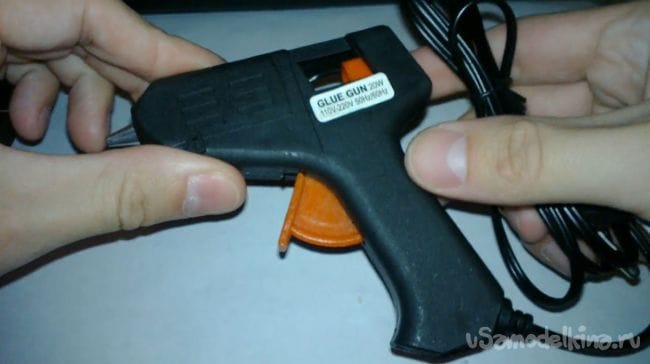

Нам понадобится клеевой пистолет из фикс прайса, стоит не дорого и не жалко пустить в дело. Может у кого и завалялся старый такой, они часто выходят из строя.
Мини дрель, бормашинка на аккумуляторах

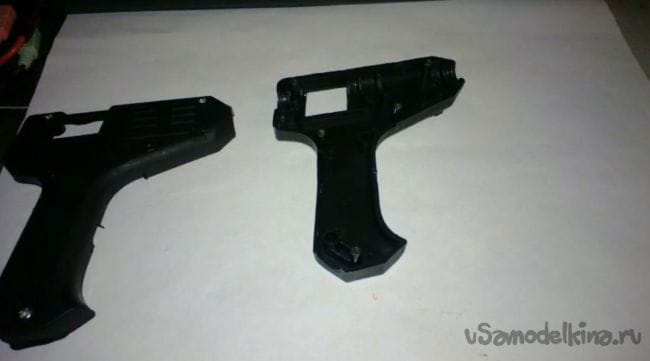

Разбираем его, вытаскиваем все внутренности(может потом для чего и пригодятся) и оставляем только корпус.
Мини дрель, бормашинка на аккумуляторах

Выбрал именно этот корпус из за того, что мотор хорошо вписывается, если вырезать под него место, низкая стоимость и удобство дальнейшей эксплуатации. Не придется мудрить ручку и корпус из чего попало, почти готово уже.

Шаг 2

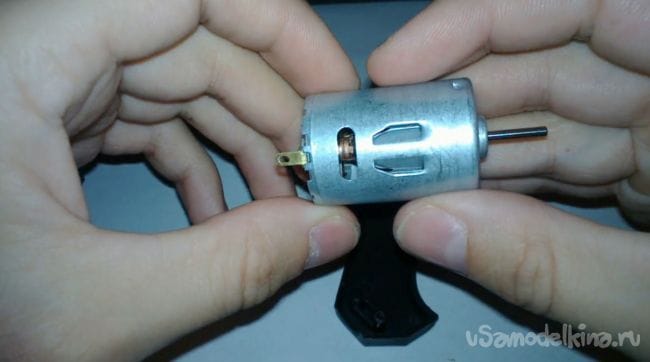

Заказывал мотор (ссылка на мотор), который часто используют в бюджетных бормашинках, стоит не дорого.
Мини дрель, бормашинка на аккумуляторах

Можно попытаться достать такой из старых принтеров или МФУ, тоже подойдет.

Шаг 3

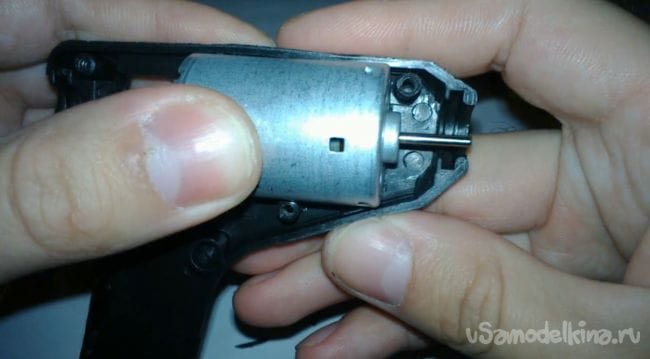

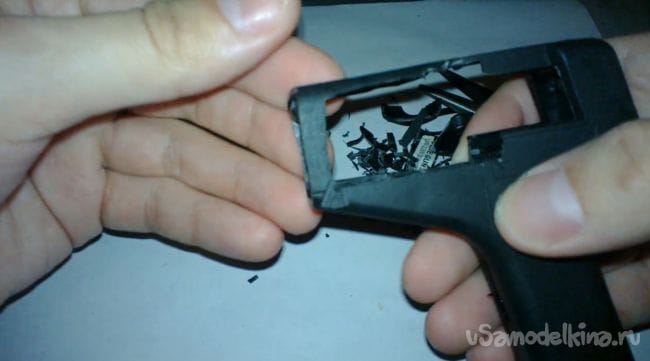

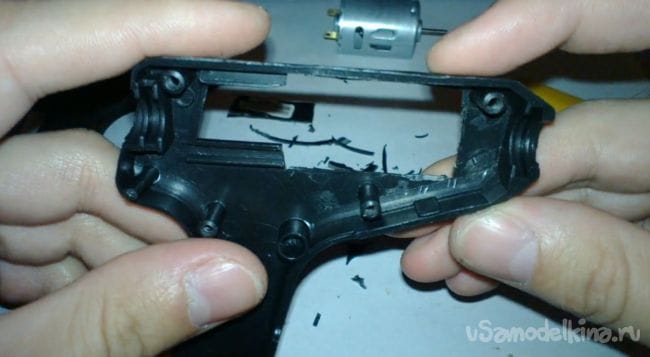

Вырезаем место под мотор в корпусе от клеевого пистолета так, чтобы остались ножки для фиксации двух половинок саморезами, мотор как раз вписывается под места их расположения.
Мини дрель, бормашинка на аккумуляторах

Резать можно канцелярским ножом, но аккуратно, главное не переусердствовать и не сломать корпус.
Вырезал отверстия путем постепенного подгона под размеры мотора, срезая по немного.
Мини дрель, бормашинка на аккумуляторах

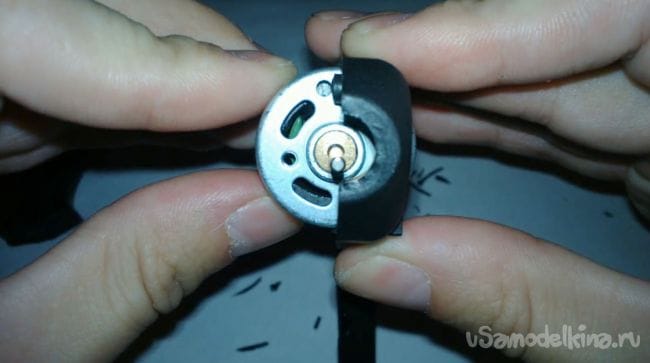

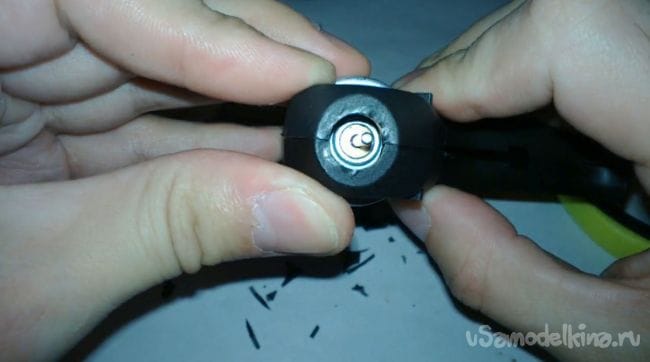

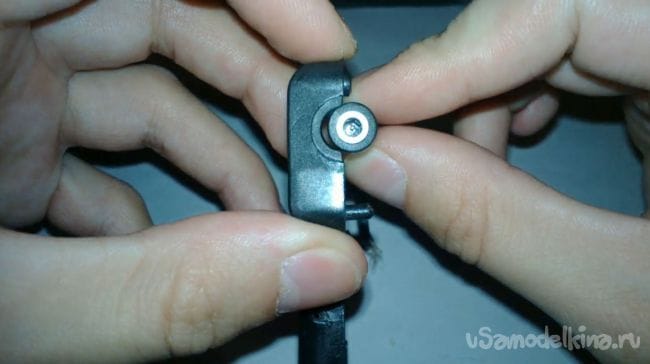

Вал должен оказаться по центру как на фото.
Мини дрель, бормашинка на аккумуляторах

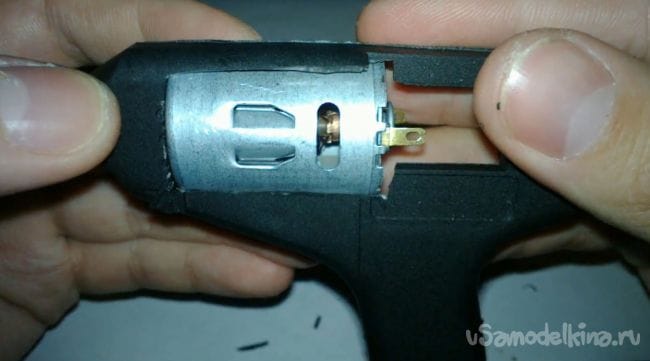

Очень удачно расположились отверстия для вентиляции.
Мини дрель, бормашинка на аккумуляторах


Шаг 4
Проделываем то же самое с другой половинкой корпуса и соединяем для примерки.
Мини дрель, бормашинка на аккумуляторах

После подгонки корпуса под мотор необходимо подрезать часть корпуса, где будет крепиться цанга на вал. Должно получиться как на фото. Подрезать до фиксирующих ножек, они нам нужны.
Мини дрель, бормашинка на аккумуляторах


Шаг 5

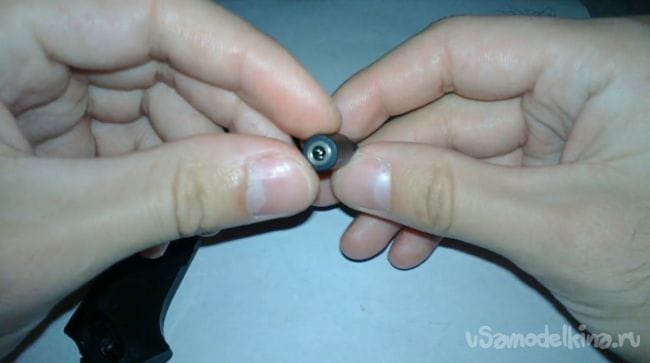

Далее понадобится подобрать разъем для подключения питания. Я использовал 4мм разъем от старого удлинителя зарядного устройства.
Мини дрель, бормашинка на аккумуляторах

Решил установить его в отверстие, куда подавались клеевые стержни.
Мини дрель, бормашинка на аккумуляторах

Немного подрезать канцелярским ножом и теперь плотно держится. Потом зафиксируем его на одной половине термоклеем для надежности.
Мини дрель, бормашинка на аккумуляторах


Шаг 6

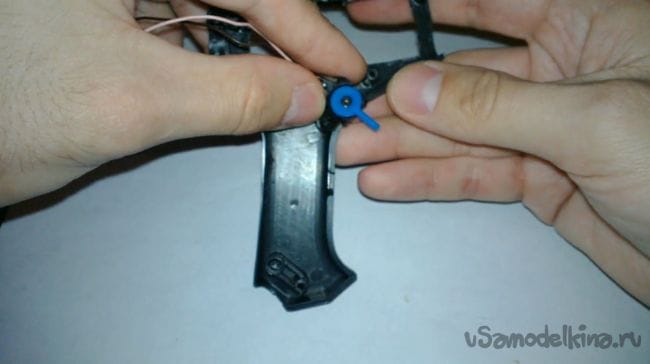

От старого привода музыкально центра, после его разбора, остался такой переключатель. Использовался для отключения мотора, когда лоток привода закрывался.
Мини дрель, бормашинка на аккумуляторах

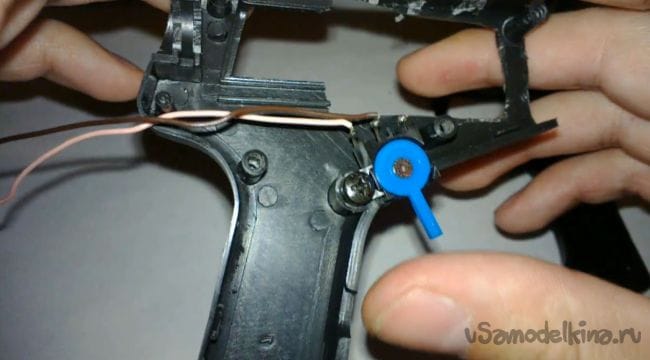

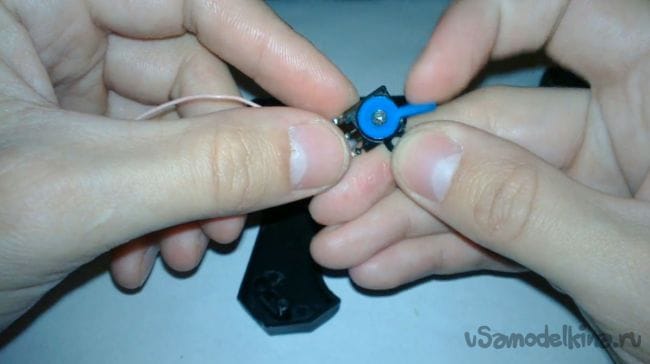

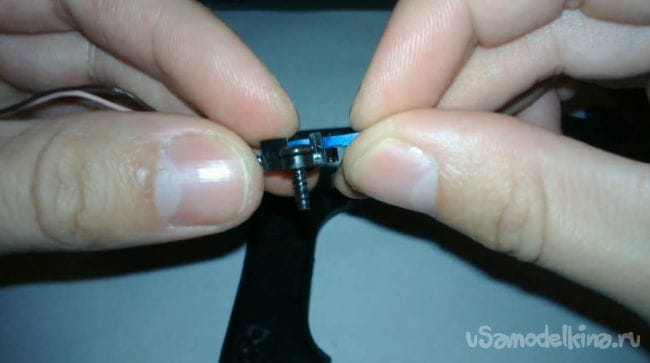

Очень удачно подходит по размерам к корпусу и есть ушко для самореза или болта. К тому же, в нем установлена пружинка, которая возвращает рычаг в исходное положение.
Мини дрель, бормашинка на аккумуляторах

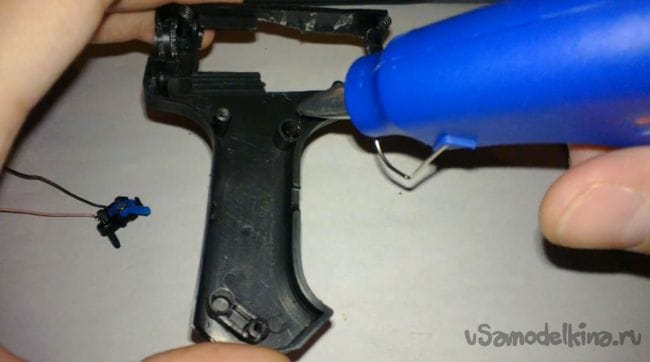

В держатель, где была установлена кнопка клеевого пистолета заполняем термоклеем и помещаем на то место наш переключатель с саморезом в ушке. После того, как клей остынет, переключатель будет хорошо зафиксирован. Можно для надежности с внутренней стороны корпуса зафиксировать переключатель еще термоклеем.
Мини дрель, бормашинка на аккумуляторах

Мини дрель, бормашинка на аккумуляторах
Мини дрель, бормашинка на аккумуляторах

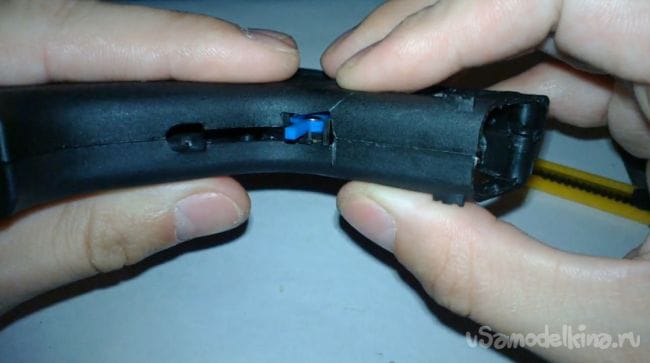

Вырезаем лишнее на второй половинке под размеры переключателя и совмещаем обе половинки для просмотра результата. Должно получиться как на фото.
Мини дрель, бормашинка на аккумуляторах


Шаг 7

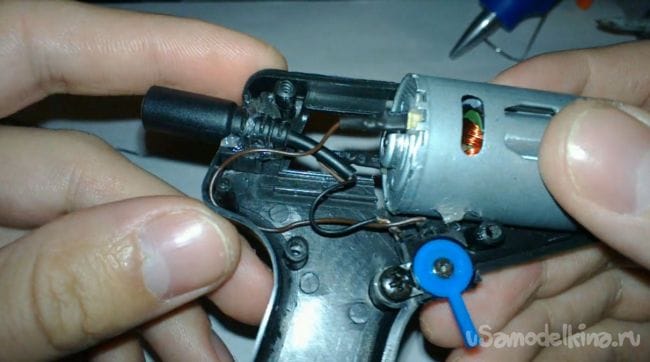

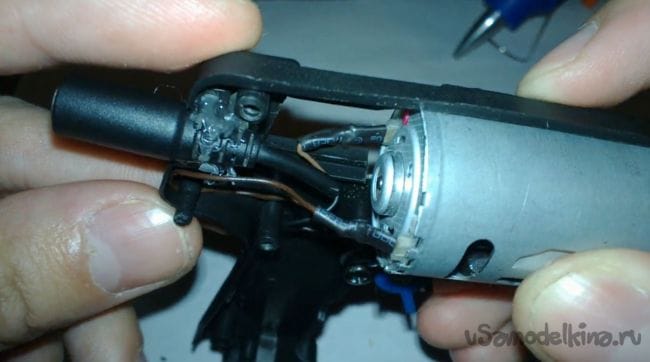

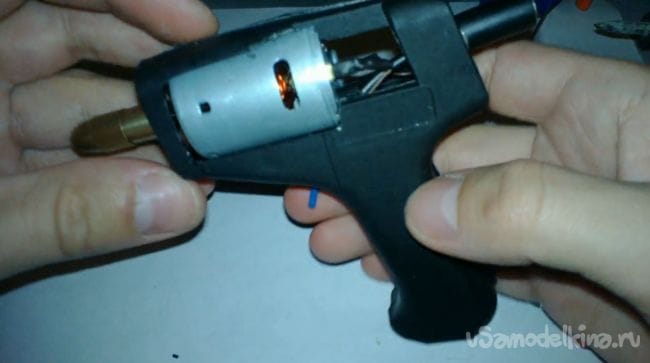

Далее помещаем мотор на подготовленное место, разъем для подключения питания фиксируем термоклеем и припаиваем проводки.
Мини дрель, бормашинка на аккумуляторах

Мини дрель, бормашинка на аккумуляторах


На счет подключения проводов.

Во взятом мной разъеме полярность следующая:
+ находится внутри разъема(вывод светло коричневый провод)
- находится снаружи разъема(вывод черный провод)

Плюс от питания(светло коричневый провод), я подключил к плюсу мотора(обычно отмечен красным цветом) напрямую. Минус от питания(черный провод) припаял к переключателю и от переключателя(темно коричневый) подвел к минусу мотора. Места спайки заизолировал термоусадкой 3мм.

При таком подключении вал мотора будет крутиться по часовой стрелке, для возможности использования сверления, так как нет реализованной системы реверса направления вращения мотора.
Закручиваем саморезы фиксирующие корпус и на этом конструкция готова.
Мини дрель, бормашинка на аккумуляторах

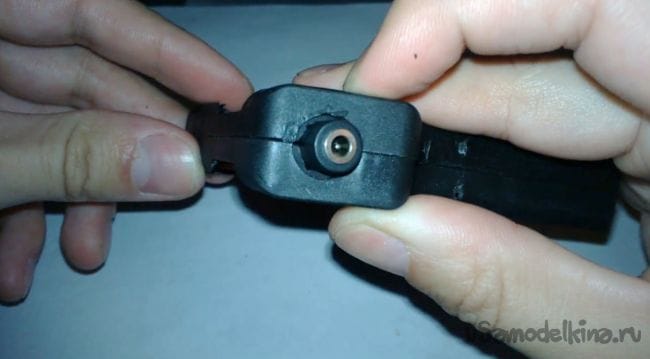

В силу больших размеров разъема, я сделал его немного выпирающим наружу. Мне это никак не мешает, а вам надо подбирать разъем под себя.

Шаг 8
Теперь приступим к изготовлению аккумулятора для мини дрели.
Нормальное напряжение для мотора не нагружающее и не перегревающее его 6-10В.
Изначально я хотел использовать одну аккумуляторную батарею 18650 помещенную в ручку корпуса и повышающий преобразователь напряжения MT3608. Он позволит 4В повысить до 10В. Доставка задерживается, потом доделаю так как запланировал.

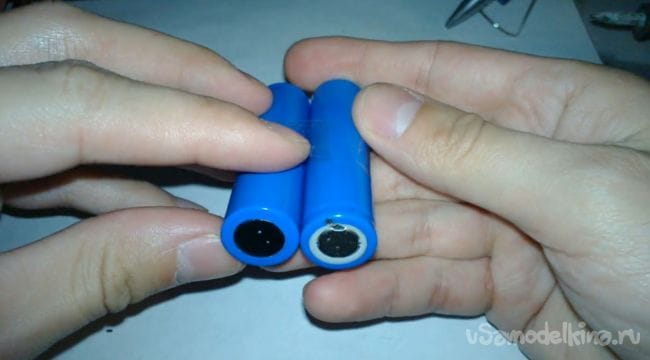

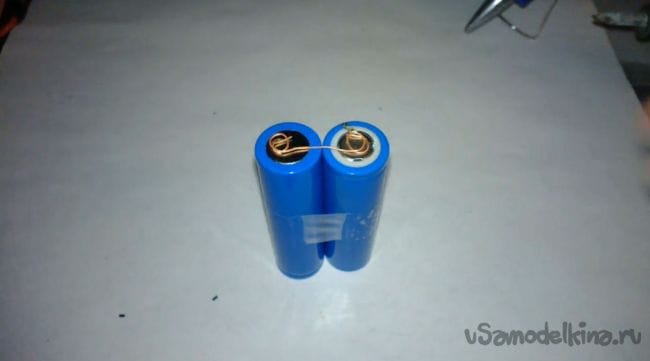

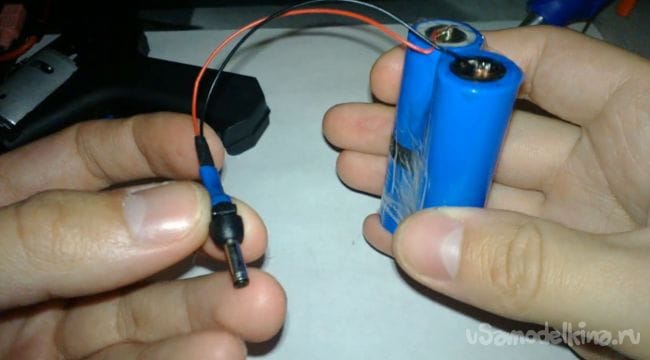

А сейчас буду использовать 2 аккумулятора 18650 соединенные последовательно.
Мини дрель, бормашинка на аккумуляторах

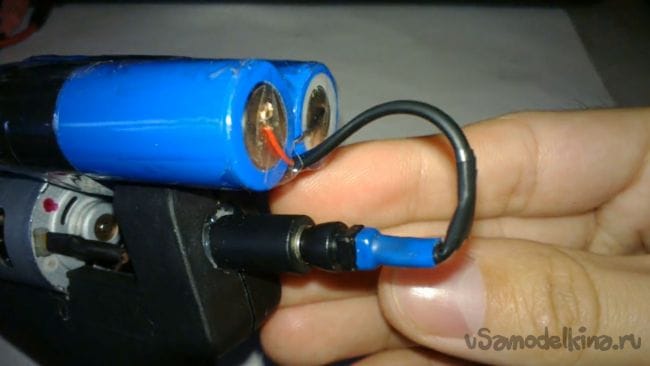

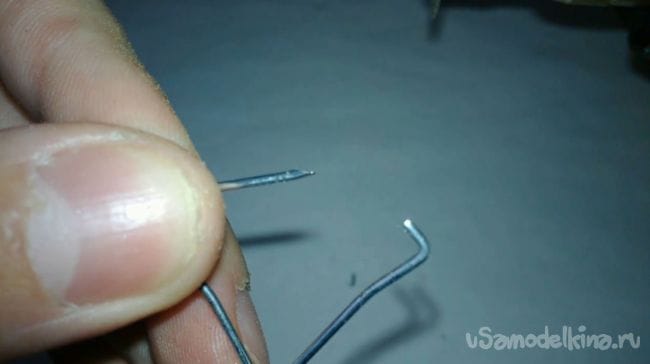

С одной стороны соединены закрученной с двух сторон в спираль медной проволокой, а с другой припаян штекер для подключения к мини дрели.
Мини дрель, бормашинка на аккумуляторах
Мини дрель, бормашинка на аккумуляторах

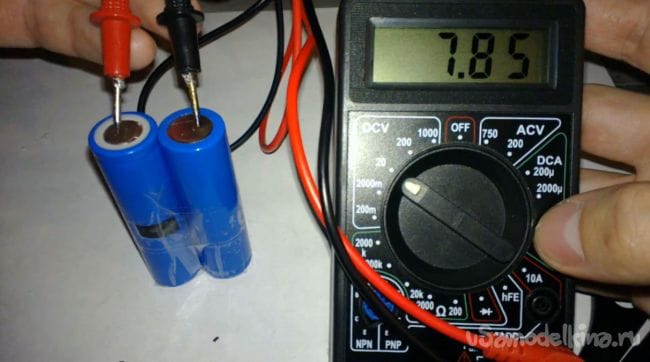

Суммарное напряжение двух батарей равно 7,6-8В, что достаточно для мелких работ.
Мини дрель, бормашинка на аккумуляторах

Заряжать их придется по отдельности или используя модуль для зарядки последовательно соединенных двух аккумуляторов 18650 (такой модуль).

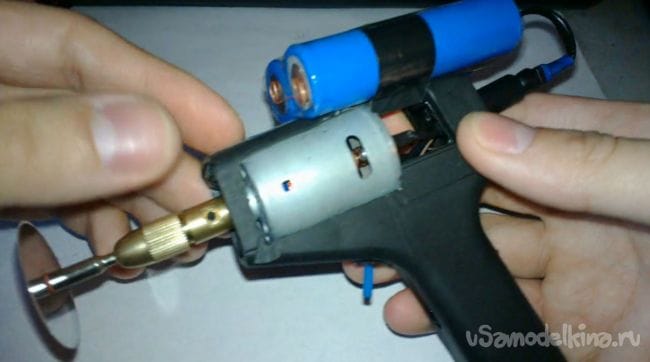

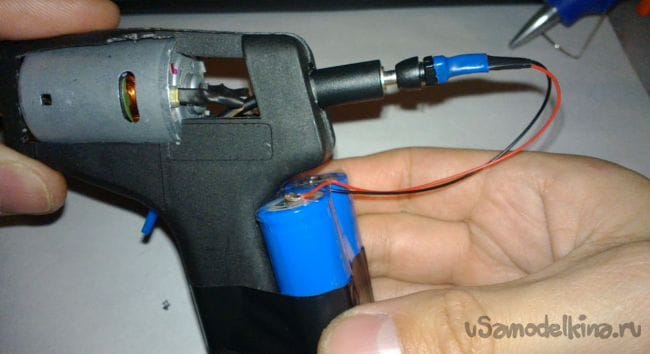

Закрепил аккумуляторы можно сверху или снизу на ручку, как кому удобно. Мне удобнее сверху.
Мини дрель, бормашинка на аккумуляторах
Мини дрель, бормашинка на аккумуляторах
Мини дрель, бормашинка на аккумуляторах

Приступаем к тесту

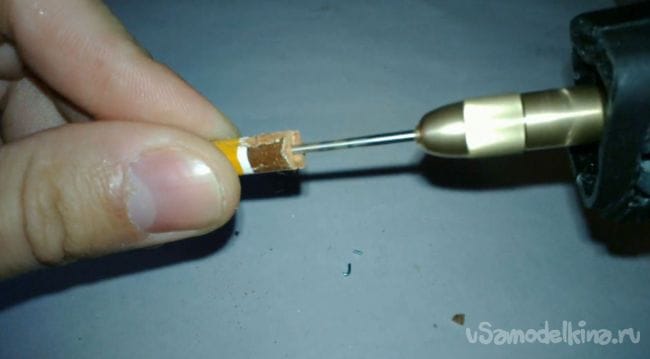

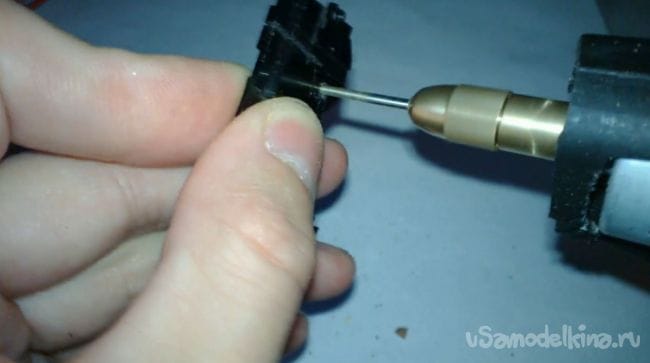

В видеоролике я провел несколько тестов работы. Мощности хватает для мелких работ.

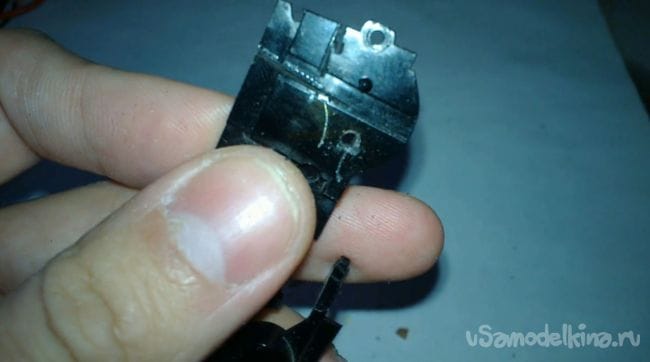

Даже старое сверло не плохо справляется с поставленной задачей.

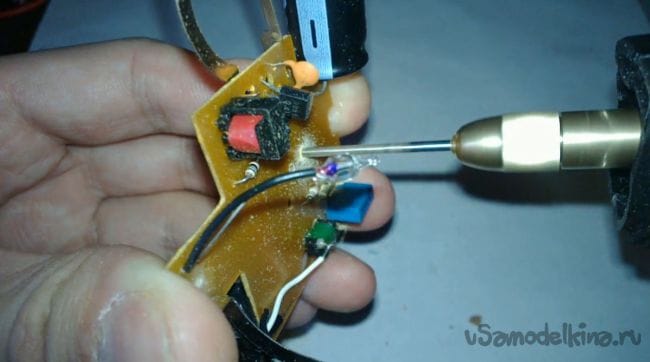

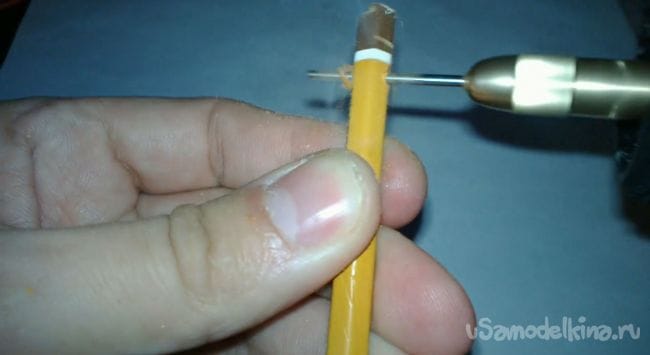

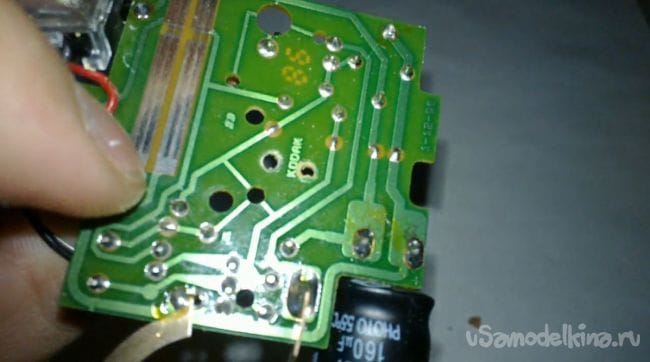

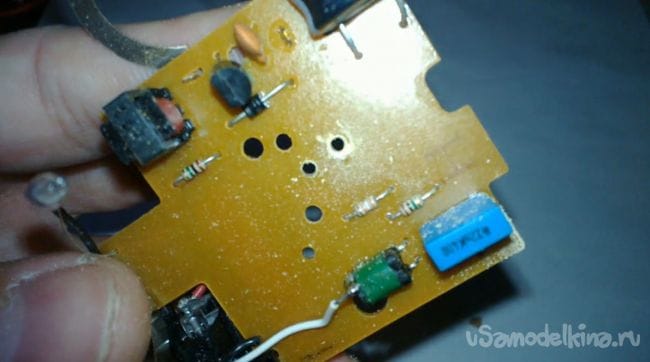

Дерево, пластик и монтажную плату от фотоаппарата сверлит уверенно.
Мини дрель, бормашинка на аккумуляторах
Мини дрель, бормашинка на аккумуляторах
Мини дрель, бормашинка на аккумуляторах
Мини дрель, бормашинка на аккумуляторах
Мини дрель, бормашинка на аккумуляторах
Мини дрель, бормашинка на аккумуляторах
Мини дрель, бормашинка на аккумуляторах

Мини дрель, бормашинка на аккумуляторах

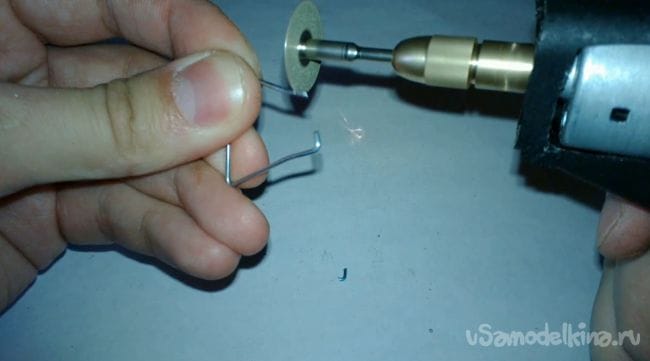

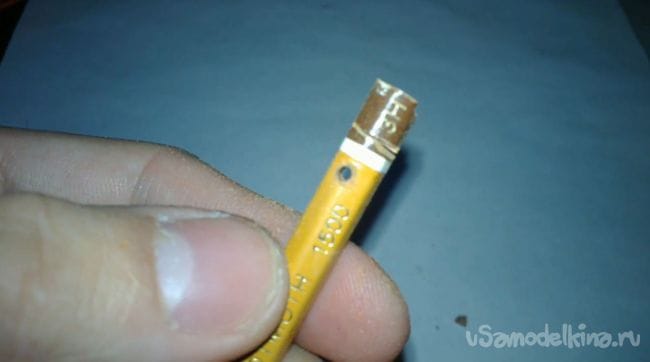

Пилит дерево и пластик как нож по маслу. Не застревает.
Мини дрель, бормашинка на аккумуляторах

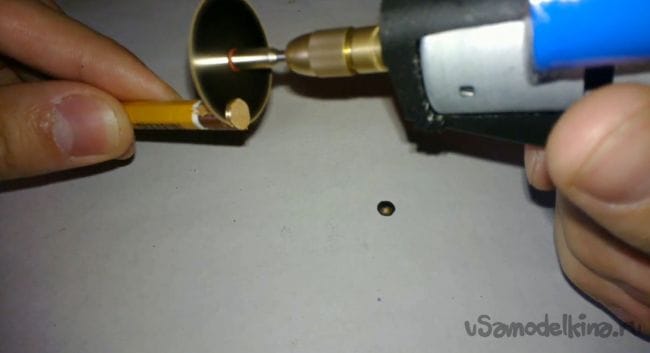

Насадка с алмазным напылением обрабатывает металл уверенно и быстро.
Мини дрель, бормашинка на аккумуляторах
Мини дрель, бормашинка на аккумуляторах

В дальнейшем буду улучшать конструкцию и мощность.
Надеюсь статья была полезна и поможет кому нибудь в создании подобной самоделки.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Важно ваше мнение
Понравилась ли вам самоделка?
Всего проголосовало: 17
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
17 комментариев
  1. MNS1961
    Моя Минидрель
    Какая лучше? Обсудим?
    С Уважением, Михаил.
    1. Mike Ike Автор
      Я лишь показываю что можно сделать и как это будет работать. Будь у меня готовая ручка с переключателями, то я бы тоже нацепил на нее моторчик. В данной самоделке плюсом является аккумуляторы и дешевые составляющие инструмента. Я рассказал как довести до ума использование аккумуляторов в мини дрели. Ваша, несомненно, смотрится красивее) Давайте не будем спорить по этому поводу)
  2. Делаюсам
    Вашу уже обсудили. Как то не совсем корректно вы поступаете, вам не кажется? Как и сравнивать, какая лучше.
  3. MNS1961
    Цитата: Делаюсам
    Как то не совсем корректно вы поступаете, вам не кажется?

    Уважаемый, Делаюсам, поясните, пожалуйста, по отношению к кому я поступаю не корректно. Вы считаете, что сравнить две однотипные самоделки в пределах нашего сайта - это не корректно?...
    Хотел развить мысль, но, согласен с Вами, сравнивать хрен с пальцем, не имеет смысла.
    (Да, честно скажу, эту мою самоделку почему-то никто не обсуждал, а у меня это была первая на этом сайте).
    С Уважением, Михаил.
    С Уважением, Михаил.
    1. Mike Ike Автор
      Поделитесь своими мыслями на этот счет. Думаю некоторые узнаю что то новое для себя и это поможет им не совершить ошибок при создании подобных инструментов.
  4. Делаюсам
    Цитата: MNS1961
    Вы считаете, что сравнить две однотипные самоделки в пределах нашего сайта - это не корректно?...

    Я считаю, что надо обсудить предложенное автором.
    Для себя я решил такую задачу еще когда некоторые не родились, максимально надежный и упрощенный вариант, но я не предложил её даже при вашей публикации.
  5. Иван_Похмельев
    Я убедился, что микродрелям ручка ни к чему. Гораздо удобнее и точнее можно работать самым простым вариантом: электродвигатель, патрон и мягкий гибкий многожильный шнур типа ШВВП 2х0,5 или 2х0,75 (можно и просто свитые два провода МГШВ или аналогичных). Запитка от внешнего регулируемого источника. Такие дрели нужны, в основном, для сверления отверстий до 3 мм. Сверла малых диаметров (до 1мм) легко ломаются при приложении радиального усилия, поэтому оптимально держать ЭД как можно ближе к его оси, а полная симметрия дрели относительно оси также способствует меньшим отклонениям дрели от движения в осевом направлении. И включать лучше всего педалью или отдельным тумблером, а не кнопкой на дрели.
  6. Делаюсам
    Цитата: Иван_Похмельев
    Я убедился, что микродрелям ручка ни к чему. Гораздо удобнее и точнее можно работать самым простым вариантом: электродвигатель, патрон и мягкий гибкий многожильный шнур типа ШВВП 2х0,5 или 2х0,75 (можно и просто свитые два провода МГШВ или аналогичных). Запитка от внешнего регулируемого источника. Такие дрели нужны, в основном, для сверления отверстий до 3 мм. Сверла малых диаметров (до 1мм) легко ломаются при приложении радиального усилия, поэтому оптимально держать ЭД как можно ближе к его оси, а полная симметрия дрели относительно оси также способствует меньшим отклонениям дрели от движения в осевом направлении. И включать лучше всего педалью или отдельным тумблером, а не кнопкой на дрели.

    Иван, вы как будто прочитали мои мысли. Уже упоминал в этой теме, сделал для себя еще в том веке. Полностью поддерживаю вас в том, что ручка не нужна. На много удобнее сверлить и шлифовать без нее.

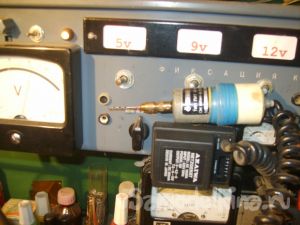

    Я "привязал" свою "дрель" к источнику питания проводом "гармошка" от телефонной трубки. Великолепно, мягкий и в тоже время не путается пол руками. Напряжение питания, регулируется. Удачно выбранный моторчик, диаметр оси которого идеально подошел для набора цанг.

    Небольшой "корпусок" и выключатель, немного синей изоленты))).

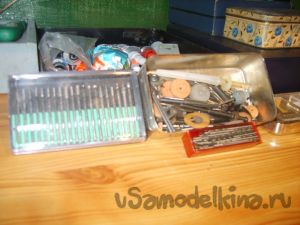

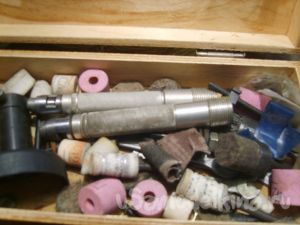

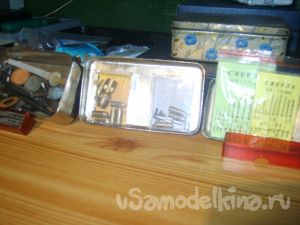

    Набор для нее.

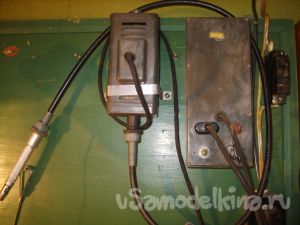

    Для более "мощных" работ имеется (тоже с того века) такой...

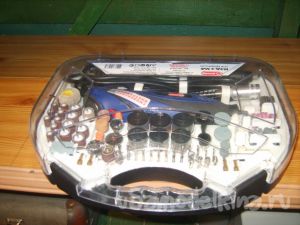

    Ну и "свежий" для тонких работ ...
