«Копалочка» Отличный инструмент для дачника

«Копалочка» Отличный инструмент для дачника

Всем доброго времени суток. Сегодня поговорим как сделать "Копалочку" Этот инструмент очень поможет каждому кто, занимается огородом. В отличии от обычной лопаты, вскопать землю этим приспособлением в разы быстрее, легче, и самое главное без нагрузки на спину.

И так нам потребуется:
Металлический лист 2 мм толщина
Труба металлическая полдюйма
Два болта м 8
Две гайки и два гравера к этим болтам.

Ну что, приступим берём лист
«Копалочка» Отличный инструмент для дачника

и делаем разметку как на фото
«Копалочка» Отличный инструмент для дачника

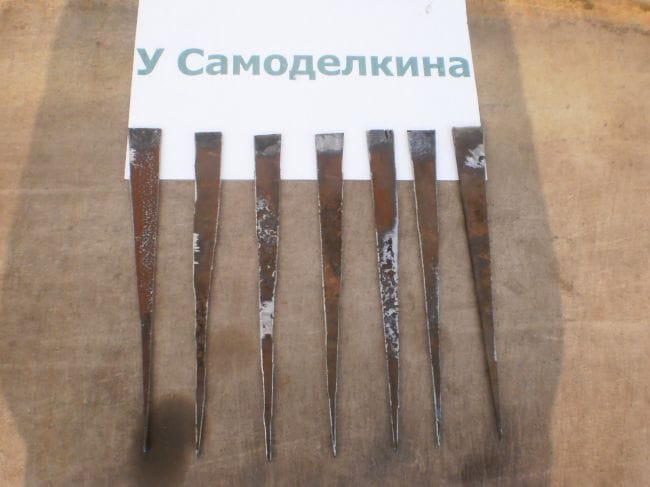

Это будут наши ножи их высота 27 см широкая часть 3 см. Далее берём балгарку ставим на неё отрезной круг по металлу и режем наши заготовки.
«Копалочка» Отличный инструмент для дачника

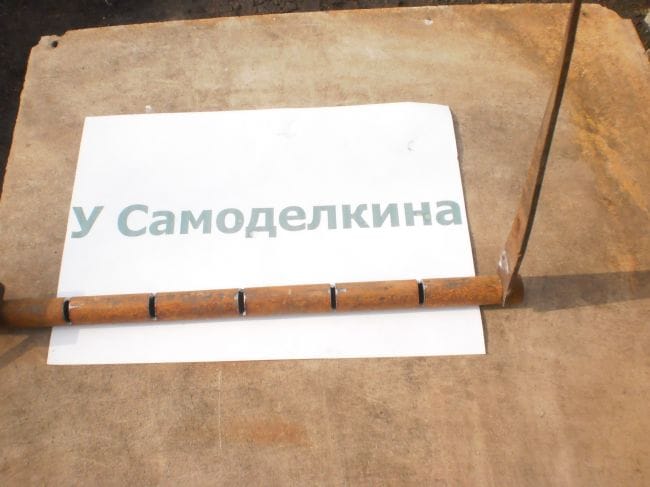

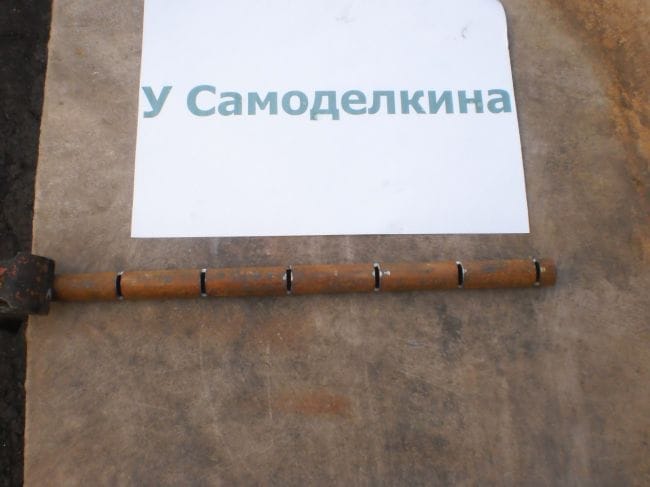

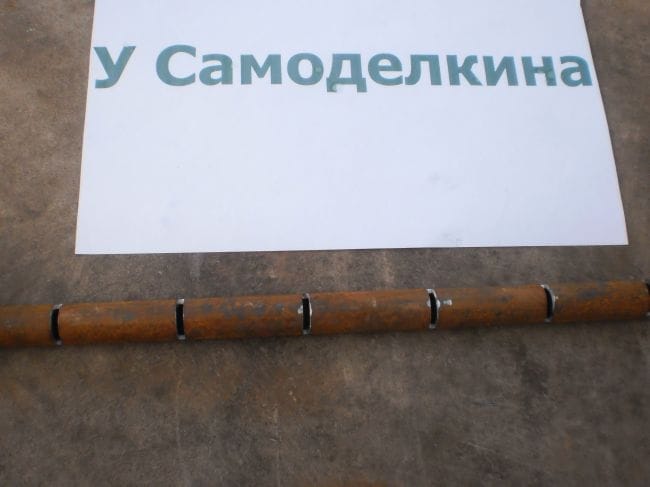

Потом берём трубу и отрезаем кусок 43 см. На этом куске отступаем 5 мм от края и делаем метку мелом, последующие метки делаем через каждые 6 см в конце должно остаться так-же как и начале 5 мм. Далее, опять берём болгарку, только уже одеваем на неё шлифовальный круг и делаем пропилы в местах разметки мелом, приблизительно до середины диаметра трубы.
«Копалочка» Отличный инструмент для дачника
«Копалочка» Отличный инструмент для дачника

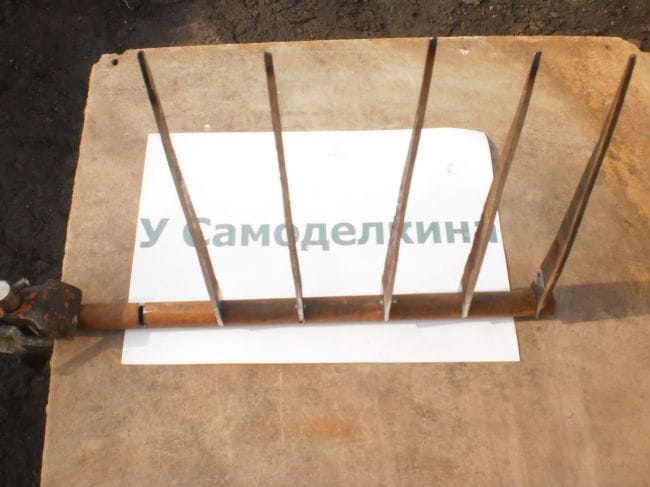

Берём наши ножи сделанные раннее и вставляем их в прорези будьте внимательны ножи с одной стороны ровные, а с другой у них срез под наклоном. Ставим их так что бы они были с одной стороны все ровными краями.
«Копалочка» Отличный инструмент для дачника
«Копалочка» Отличный инструмент для дачника

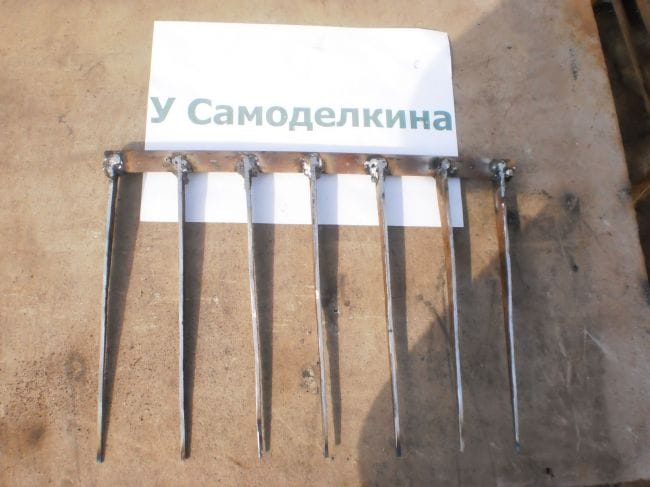

И свариваем их сваркой.
«Копалочка» Отличный инструмент для дачника

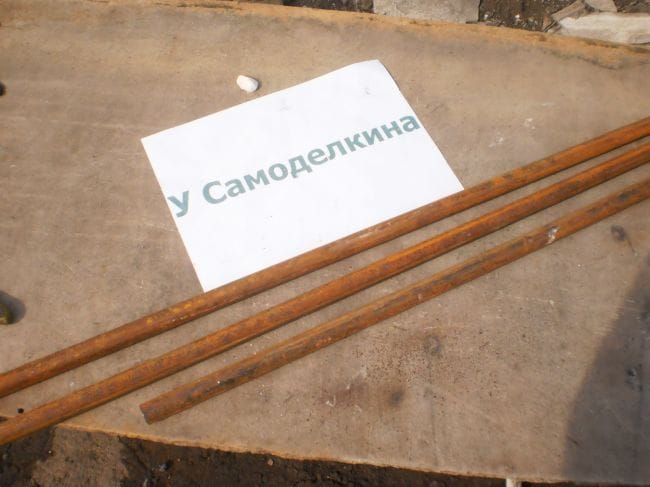

Отлаживаем эту заготовку в сторону и берем трубу отрезаем два куска по 1 м 20 см и один кусок 70 см
«Копалочка» Отличный инструмент для дачника

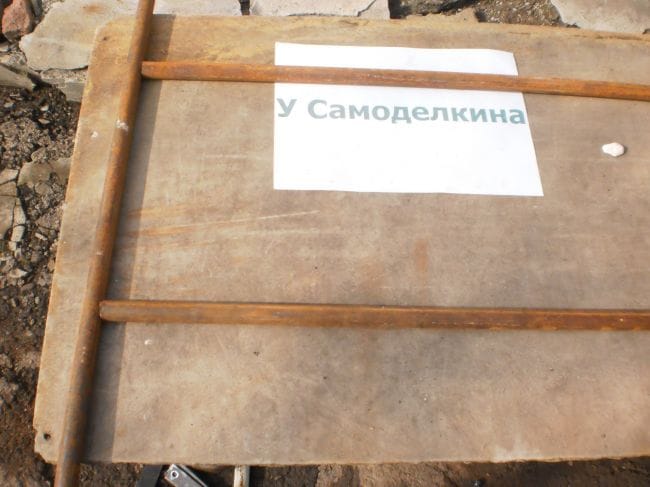

Делаем как на картинке
«Копалочка» Отличный инструмент для дачника

Это будут ручки нашей копалочки
«Копалочка» Отличный инструмент для дачника

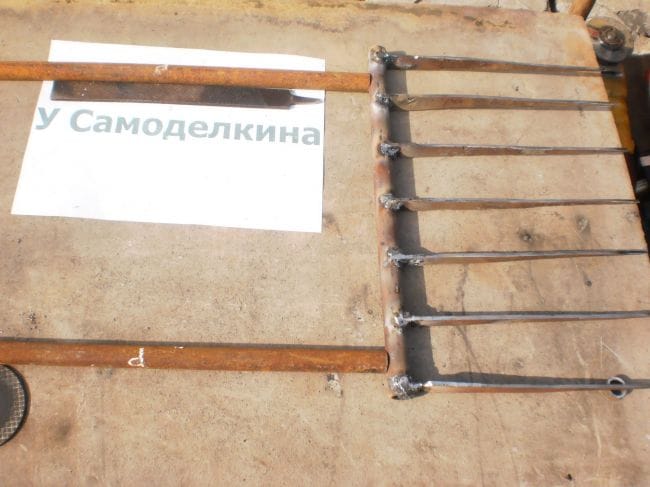

Кусок который 70 см привариваем с верху на ручки.
«Копалочка» Отличный инструмент для дачника

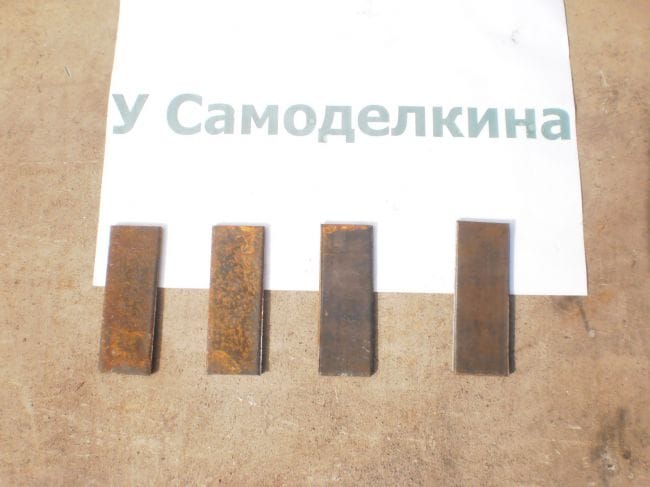

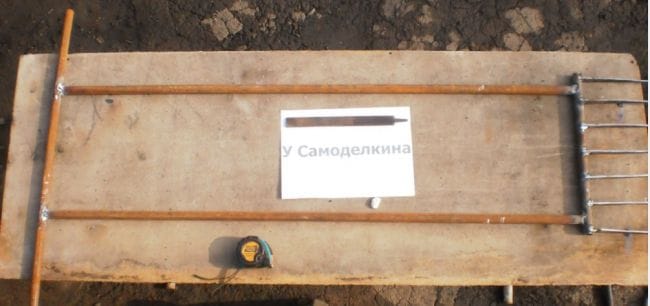

Получается как то так. Потом от листа отрезаем 4 куска как на фото
«Копалочка» Отличный инструмент для дачника

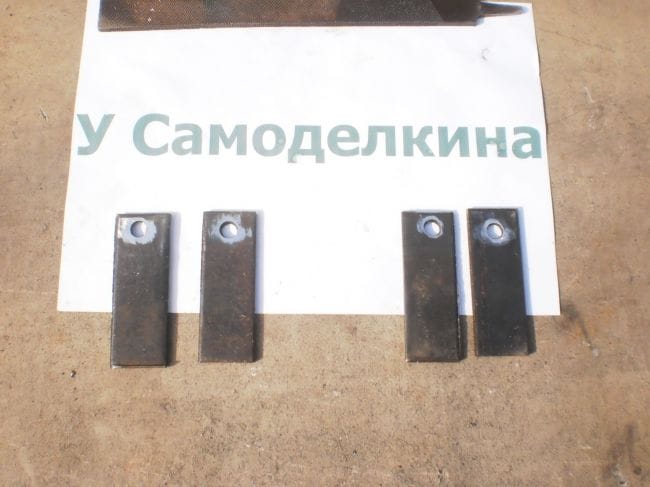

Размеры 3 см на 7 см и с одного края просверливаем под наши болты.
«Копалочка» Отличный инструмент для дачника

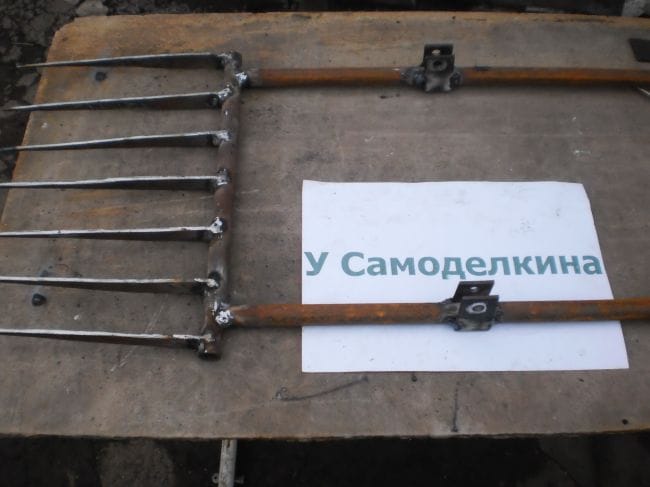

Привариваем к нашей копалочке отступив 23 см
«Копалочка» Отличный инструмент для дачника

Отверстия на планках должны быть направлены в ту сторону где у ножей ровный край.

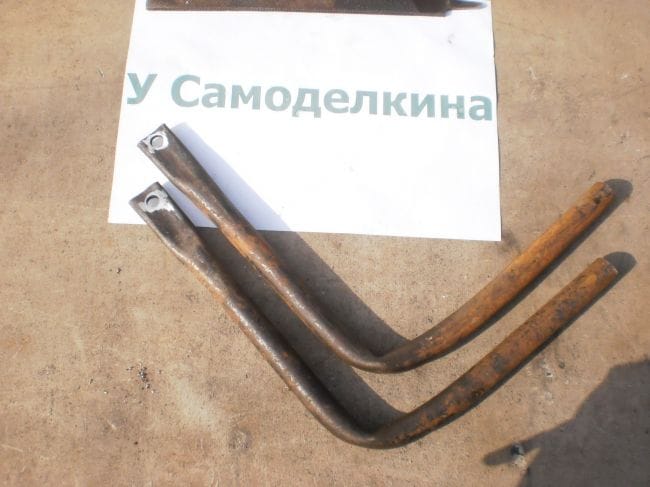

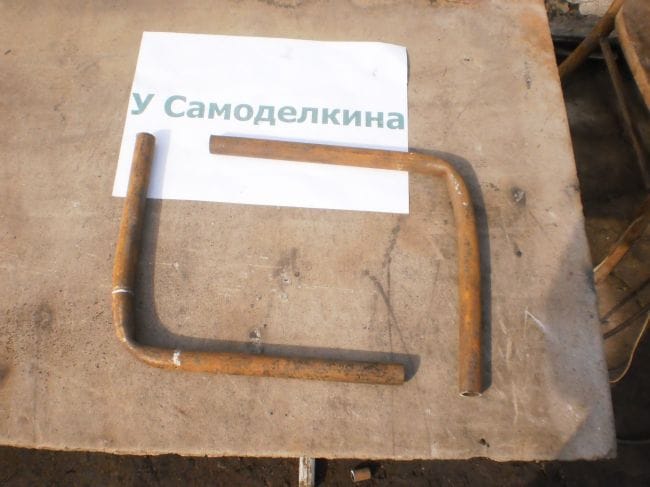

Далее будем делать навесное к нашему приспособлению. Отрезаем два куска трубы по 45 см и выгибаем как на фото.
«Копалочка» Отличный инструмент для дачника

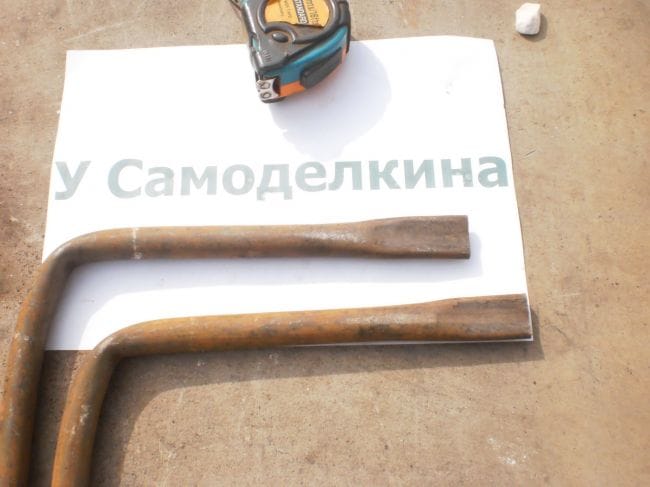

С одного края обе детали немного с плескаем молотком
«Копалочка» Отличный инструмент для дачника

И так же просверливаем под болты м 8
«Копалочка» Отличный инструмент для дачника

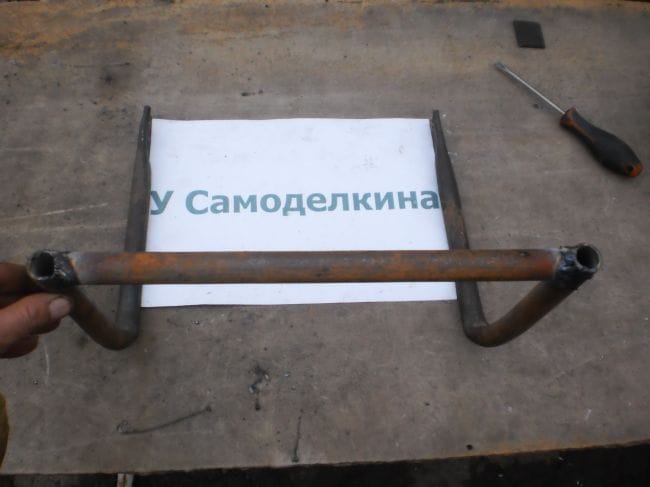

отрезаем ещё один кусок трубы его размер должен Соответствовать ширине размера которое у нас между ручек, и привариваем его к нашим изогнутым заготовкам
«Копалочка» Отличный инструмент для дачника

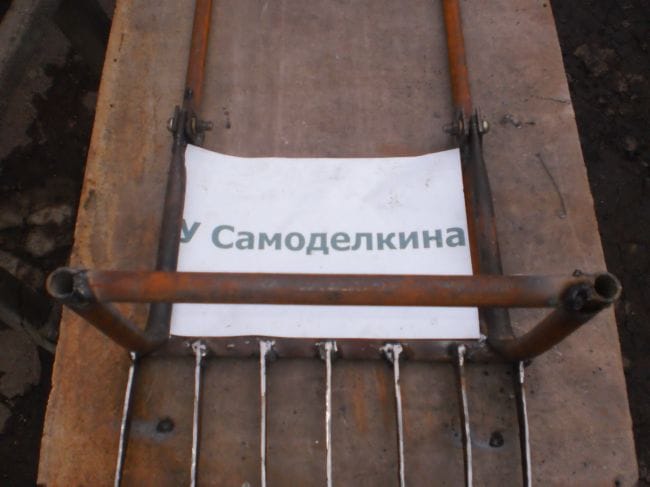

Далее вставляем и прикручиваем навесное к копалочке.
«Копалочка» Отличный инструмент для дачника
«Копалочка» Отличный инструмент для дачника

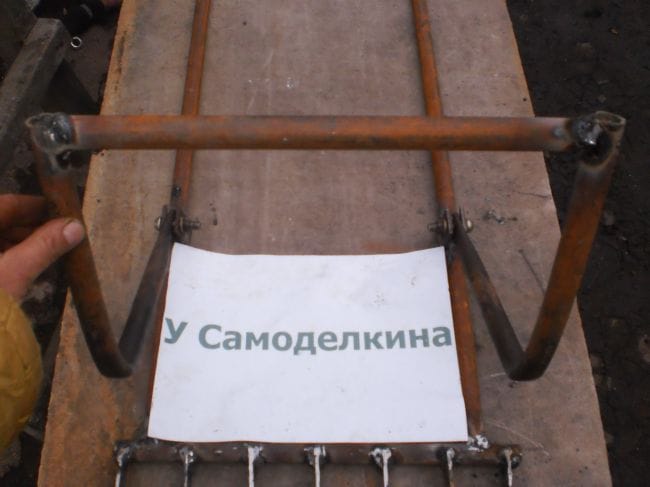

Навесное должно свободно откидываться
«Копалочка» Отличный инструмент для дачника

Всё, наше приспособления готово (для лучшего вида можно ещё покрасить, а можно оставить как есть.)

Принцип работы: Вгоняем в землю как вилы, за ручки давим не много вниз на себя, а потом толчок от себя.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
10 комментариев
  1. Делаюсам
    smile "Вгоняем в землю ... вилы..., " и все!!!
    Чего мудрить придуманное. А вот "установку " еще надо "потаскать" по участку.
    Да и конструкция хлипкая.
    1. Делаюсам
      А чего минусить то, соскучились?
    2. Elen Автор
      Мудрить придуманное, для облегчения и скорости земельных работ. По поводу того, что инструмент надо таскать, так её не надо поднимать как лопату или вилы и вес у неё не такой уж большой до 5 кг. По поводу конструкции хлипкой вы не правы инструмент проверен и с этими нагрузками он справляется очень легко. Ну конечно если вы собираетесь обрабатывать им ЦЕЛИНУ так наймите трактор.
  2. Делаюсам
    Че не так то? Зубья из двух миллиметрового железа будут ковырять землю (длинной 25-27 см)? А трубки пол-дюймовые?!
    Да вилы из стальной пружинистой стали, диаметром около 8 мм и то гнутся?! Когда землю копаешь.
    "В отличии от обычной лопаты, вскопать землю этим приспособлением "...не получится.
    1. Elen Автор
      Сначала надо попробовать, а потом уже говорить получится или нет.
  3. Anakond430
    Интересная лопата! А можно видео? не понятен принцип...
    1. Иван_Похмельев
      Ищите "вилы-лопата". Конструкций много, например: здесь или здесь.
    2. Elen Автор
      Принцип работы в этом видео
  4. Делаюсам
    Цитата: Elen
    Принцип работы в этом видео

    Ну и теперь сделаем сравнение с описанным выше "агрегатом".

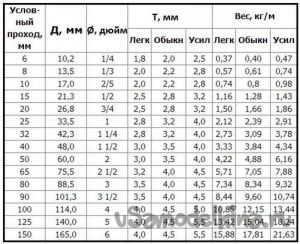

    Основная труба на вскидку 1*1/4 дюйма, остальные из 3/4 дюйма, А не 1/2 дюйма. А из чего сделаны зубья???
    Так ее еще надо потаскать, попрыгать на ней, землю она не переворачивает, не рыхлит. Граблями потом еще умотаешься разбивать эти коблы.
    Так что минусить надо с умом, если что.
  5. Делаюсам
    Цитата: Elen
    Мудрить придуманное, для облегчения и скорости земельных работ. По поводу того, что инструмент надо таскать, так её не надо поднимать как лопату или вилы и вес у неё не такой уж большой до 5 кг. По поводу конструкции хлипкой вы не правы инструмент проверен и с этими нагрузками он справляется очень легко. Ну конечно если вы собираетесь обрабатывать им ЦЕЛИНУ так наймите трактор.

    Вы про какой "копатель" сейчас говорите" На видио или "ваш"?
    Можно и посчитать вес на досуге.
