Секрет и модернизация штыковой лопаты


Штыковая лопата - на самом деле довольно грозный инструмент, ей можно копать траншеи, ямки под столбы и прочее, прорубывая при этом корни, пробиваясь через камни и прочие препятствия.

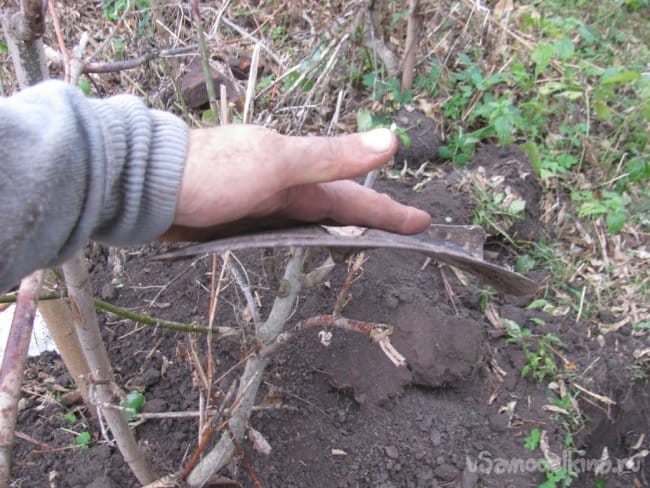

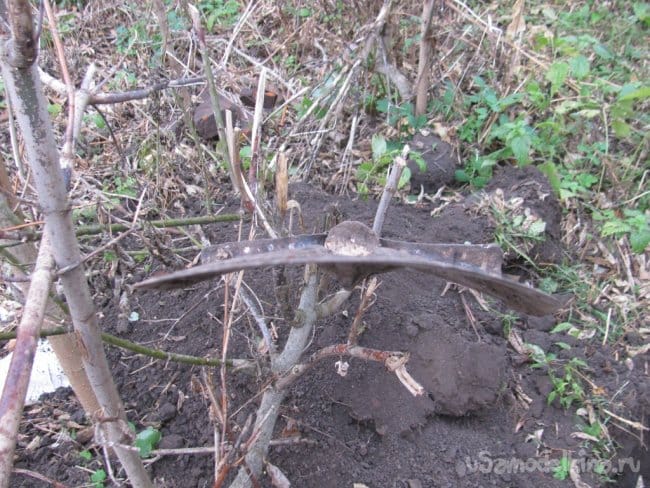

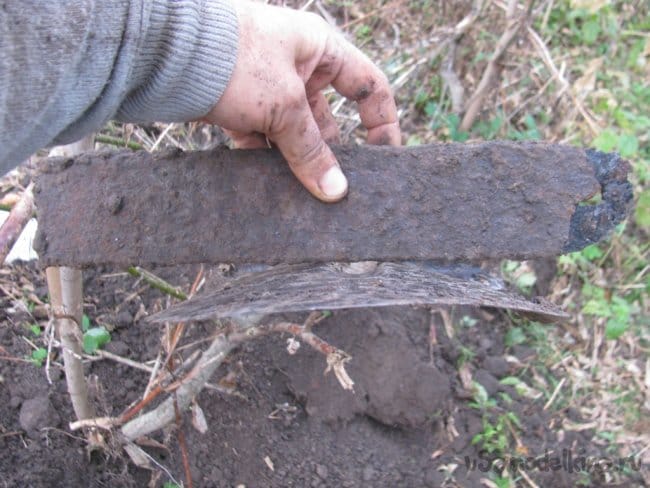

Я вот копаю траншею длиной 120 метров в плотной глине и штыковая лопата не выдерживает. Одной лопаты хватает метров на 30, далее ее нужно или варить или брать другую, хоть я на нее особо и не налегаю. Дело в том, что в процессе копки лопата гнется, пружинит, в итоге со временем металл устает и не возвращается в исходное положение и лопата гнется, а потом и ломается, дает трещины.

Укрепление

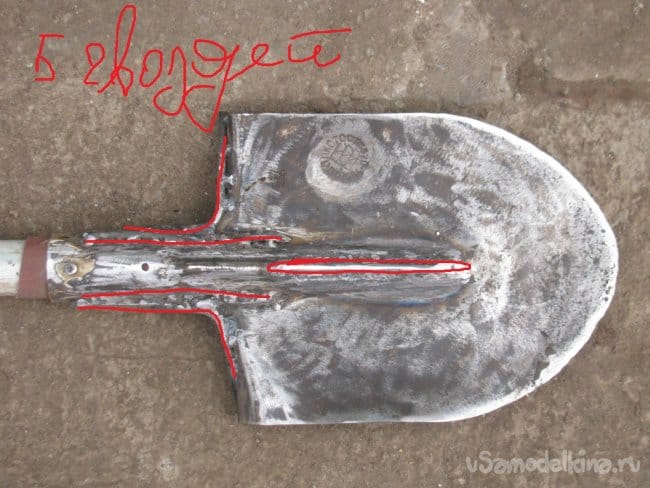

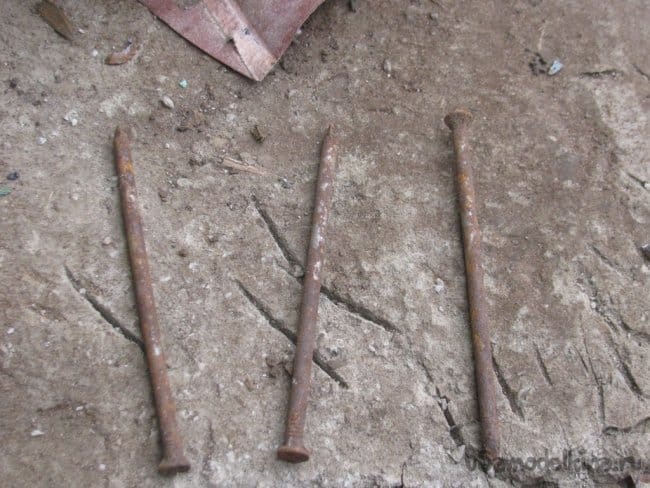

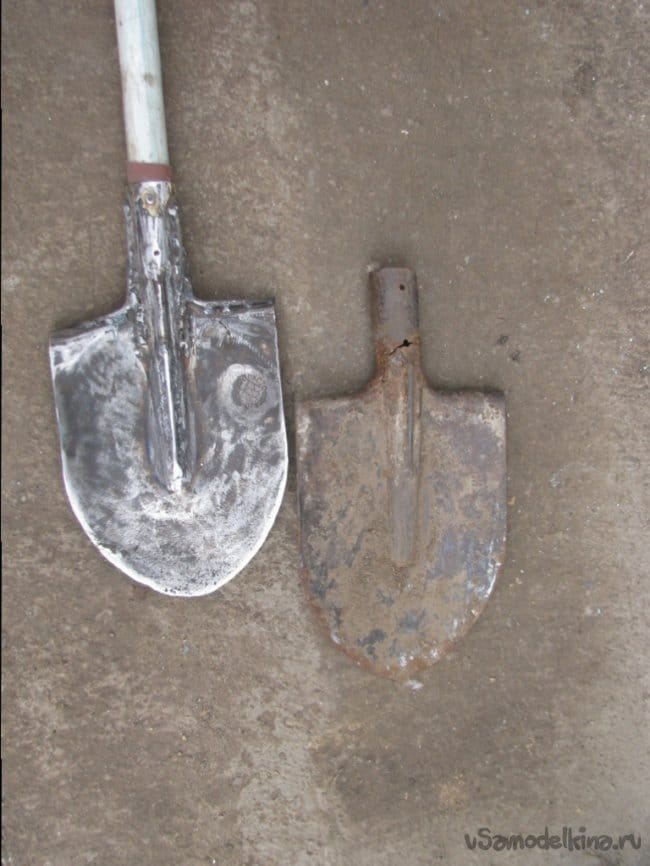

В процессе разрушения лопаты я ее подваривал, в итоге получилось то, что вы видите на фото, это конечный вариант и в принципе он оптимальный. Ребра жесткости лопаты были укреплены старыми толстыми гвоздями, при проварке сплошняком получаются прочные ребра жесткости. В итоге пошло 5 гвоздей, это не такой большой вес, но зато прочность лопаты и ресурс сильно увеличивается.



Повышение производительности. Важно!
Обычно черенок для лопаты имеет заточенный конец, часть черенка идет вдоль лезвия под ребром жесткости. Благодаря такой конструкции повышается прочность лопаты на изгиб. НО! Такая конструкция сильно снижает производительность штыковой лопаты. Возьмите палку и попробуйте ее вставить в плотную землю, ну как, реально? Нет! Так и с штыковой лопатой, черенок просто упирается в землю и лопата застряет где-то на половине.

Благодаря укреплению конструкции, которое я описал выше, черенок не нужно вести вдоль ребра жесткости, он вставляется только в кронштейн (трубу) и доходит до верхней границы лопаты. Когда я так все сделал, я испугался свой лопаты! Раньше я танцевал на ней, чтобы хоть как-то загнать штык в плотную глину, сейчас она идет как в масло, причем я беру сразу сантиметров по 10, откалываются целые булыжники глины.

Но важно помнить, что лопата - это не лом, нужно чувствовать нагрузку, бывают и корни, и камни....

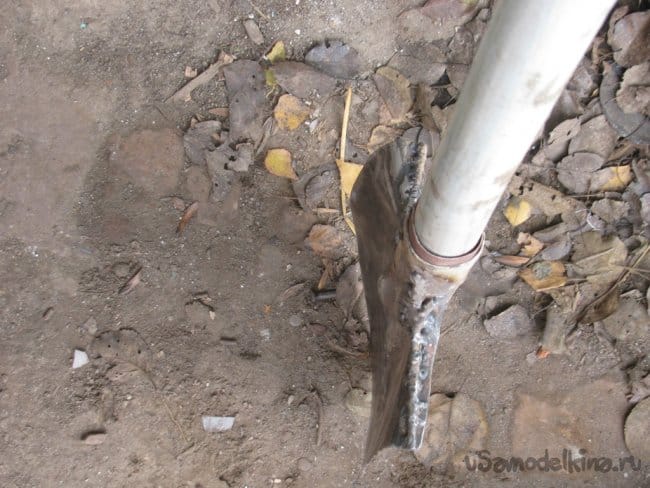

Плюс ко всему, я немного завалил лезвие вперед, так лопата лучше берет породу, а на пробивной силе это особо не сказывается, да и гнуть спину нужно меньше.

Краску с лопаты всю счищаем, трение металла о грунт минимальное. Лопата ржавеет, когда не работает, поэтому для хранения ее лучше смазывать.

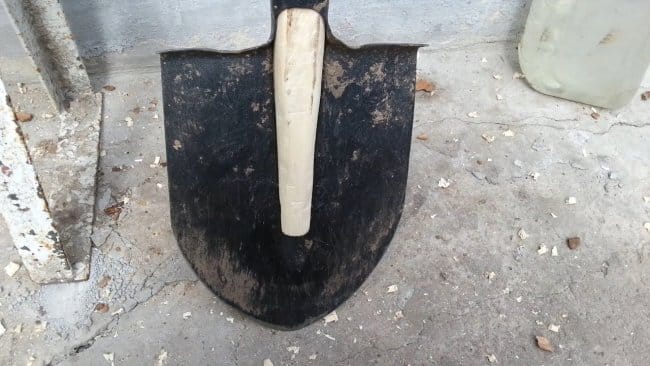

Как делают обычно....
Секрет и модернизация штыковой лопаты

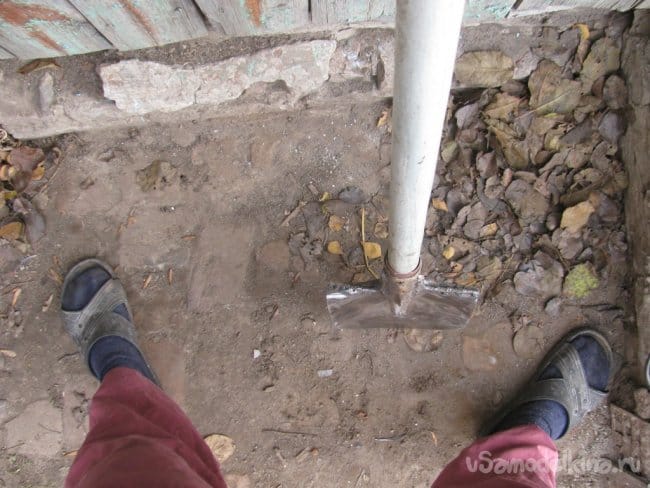

Как у меня!
